Как собрать насосную станцию своими руками: схема подключения и сборка насосной установки для частного дома — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Насосная станция для частного дома своими руками

Большой загородный коттедж нуждается в постоянном и качественном снабжении водой. В маленьких домах можно обойтись обычным бытовым насосом.

А вот участки с большим числом человек, садом, огородом и множеством растений требуют большего количества жидкости. Здесь поможет насосная станция — прибор, подключить который можно самостоятельно. О том, как своими руками собрать насосную станцию и пойдет речь в этой статье.

Содержание

1 Устройство и принцип работы установки
2 Необходимые материалы и этапы подключения
3 Уход за системой

Устройство и принцип работы установки

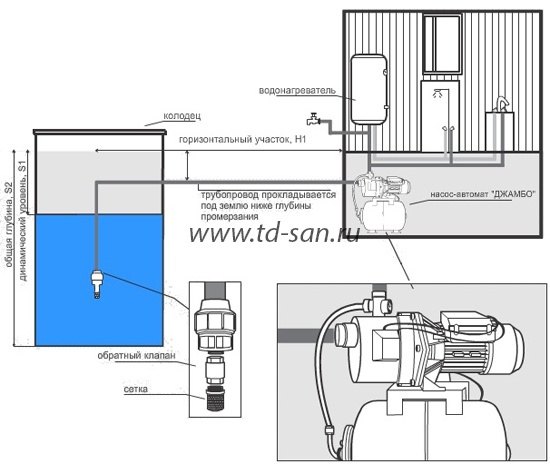

Схема подключения насосной станции. (Для увеличения нажмите)Принцип работы прост — имеется насос с эжектором, который способен выкачивать влагу с глубины 10 м. Эту воду он может направить в любое место.

Также имеется бак из стали — емкость, поделенная мембраной на два отсека. Один из них служит для влаги, а другой содержит воздух под большим давлением.

Всякая станция имеет автоматику и датчики. Они выполняют разные функции: защищают устройство от перегрева, предохраняют насос от холостого хода. Имеются также датчики давления.

Принцип работы:

Двигатель не перегревается, поскольку станция охлаждается за счет передачи воды. Но если вдруг перегрев произошел, автоматическая система обесточит насос.

Необходимые материалы и этапы подключения

Чтобы станция работала долго и служила качественно, необходимо обеспечить твердую подходящую поверхность.

Основание лучше делать из бетона, но подойдет и дерево. Подготовленную поверхность обязательно нужно выровнять.

Затем нужно выкопать две прямоугольные ямы, туда уложить бруски и обработать их антисептическим раствором.

Обратите внимание: место вокруг брусков нужно обработать смесью из песка и глины.

Затем берутся доски, которые также обрабатываются антисептиком. Они укладываются на бруски и крепятся с помощью гвоздей или шурупов.

После того как смесь застыла, можно монтировать саму насосную станцию. Она прикрепляется с помощью специальных шурупов.

Потребуются прокладки толщиной около 10 мм. Более толстые лучше не использовать, поскольку крепление может стать недостаточно жестким.

Обвязка насосной станции. (Для увеличения нажмите)Чтобы правильно подключить и смонтировать установку, потребуется использовать следующие предметы:

шланг для всасывания жидкости;
защитное устройство от сухого хода;
обратный клапан;
непосредственно система.

В магазинах продаются уже готовые наборы. Сюда входят шланг, обратный клапан, фитинг.

Ход выполнения работ разделяется на следующие этапы:

Прокладка трубопроводов. Необходимо вырыть траншею от источника воды. Делать ее лучше на глубине не менее метра, поскольку зимой жидкость может перемерзать. Затем в траншею нужно уложить трубу, углубить ее и утеплить.
Труднее опустить трубу уже в скважину. Поэтому лучше использовать колодец — достаточно просто прорубить отверстие в кольцах, а трубу поместить в воду. Обязателен обратный клапан. Если его не использовать, вода уйдет обратно в источник.
Насосная станция монтируется в нужном месте. Здесь главное — позаботиться о надежности крепления.
Обвязка. Здесь потребуется запорная арматура. Она не даст в чрезвычайной ситуации воде заполнить всю систему. Лучше установить кран с американкой, тогда во время ремонтных работ трубы перерезать не потребуется. При входе в насос можно монтировать кран.
Заливка. Действовать здесь нужно осторожно, иначе из системы не успеет выйти воздух. Монтировать трубопроводы, которые идут от самого источника, следует под уклоном. Влага будет сбегать вниз, что обеспечит более эффективную работу всей установки.
Как только насосная станция наполнится водой, ее можно подключать и пробовать в действии.

Уход за системой

Такая установка автоматизирована, поэтому участие человека здесь не требуется.

Но проверять систему все же нужно.

Необходимо следить за давлением воздуха. Если его вдруг оказалось недостаточно, докачать его можно насосом.

Нужно наблюдать и за реле. Его периодически нужно чистить и из присоединительного отверстия удалять загрязнения.

Иногда случается так, что насос работает, но влага не поступает. Обычно это бывает из-за щелей в шланге или месте его крепления. В этом случае желательно заменить неисправный шланг или заделать трещины.

Дело может быть и в клапане: он может загрязниться или сломаться. Справиться с поломкой можно с помощью замены или чистки агрегата.

Если во время работы вода стала подаваться резкими толчками, рекомендуется осмотреть весь корпус. Он мог загрязниться или повредиться. В этом случае стоит обращаться в сервис. Самостоятельно справиться не получится.

Смотрите видео, в котором специалист подробно разъясняет, как собрать и установить насосную станцию своими руками:

Автор: DmitriiG

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Виды применяемых насосов
Модели с внутренним эжектором
Модели с внешним эжектором
Погружной тип насосов
Технология монтажа насосной установки
Шаг #1 — выбор места расположения
Шаг #2 — проведение подготовительных работ
Шаг #3 — сборка водозаборного узла
Шаг #4 — монтаж поверхностных элементов станции
Шаг #5 — первый запуск станции

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Блок автоматики — более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручной насос для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть сложной и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Большинство установок скважинных насосов достаточно просты, чтобы домовладельцы могли выполнять их самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы советуем обратиться к профессионалу и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.

После этого им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это сами. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Во-первых, , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.

Вот список всего, что вам понадобится:

Осмотрите лунку
Снимите крышку лунки и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.
Шаг 4: Замена существующей крышки колодца
Если в вашей скважине уже есть электрический погружной насос, вам необходимо заменить его новой крышкой колодца. Конкретный процесс зависит от типа используемой крышки.
Колпачок для безамбарного колодца
Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда вы закончите, снова подключите электропитание и запустите существующую помпу, чтобы убедиться, что она работает правильно.
Механически обработанная крышка колодца
Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.
Шаг 5. Установка цилиндра ручного насоса
Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем ввинтите отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.0005
Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.
Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод
Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.
Шаг 7: Установите головку насоса
Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.
Шаг 8. Накачивайте воду
Вам потребуется 7–10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может понадобиться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!
Часто задаваемые вопросы о ручных насосах для глубоких скважин
Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?
Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.
Q2. Каково нормальное положение рукоятки насоса?
Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.
Q3. Не замерзнет ли мой скважинный насос зимой?
Вода в вашем скважинном насосе, вероятно, не замерзнет, поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.
Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?
Да, зайдите на канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубоких скважин.
Подведение итогов
Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.

Удачи в установке ручного насоса! После его завершения вы можете перестать беспокоиться о доступе к воде из скважины, когда она вам понадобится.
Подпишитесь, чтобы получать самую свежую информацию от Simple Pump на свой почтовый ящик.
Подписываясь, вы соглашаетесь с нашей Политикой конфиденциальности.
Добавление ручного насоса к электрическому колодцу – Новости Матери-Земли
Несколько лет назад сильная ледяная буря отключила электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!
Тогда я вспомнил, что, когда я был подростком, один из наших соседей присоединил рабочий ручной насос к своему электрическому скважинному насосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере изучить возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).
И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!
Недорогие детали для насосов
Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического агрегата. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку. .)
Для установки устройства с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для присоединение отводной трубы к насосу) и два хомута для шланга 1 1/4″ (один я использовал для крепления отводной трубы к пластиковому переходнику, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не t «случайно» упасть в обсадную трубу, пока мы собирали систему). Общий счет за эти компоненты,
, включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!
Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1-1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
