Вентиляция с рекуперацией: принцип работы

Приточно-вытяжная вентиляция с рекуперацией.

Проветривание комнат даёт ощутимый эффект, но в зимнее время года это ведёт к лишним финансовым затратам на отопление. С другой стороны, стоит лишь закрыть окно и воздух снова становится спертым, застоявшимся. Намного лучше показывает себя современная вентиляция, а справиться с теплопотерями поможет система вентиляции с рекуперацией.

Принцип работы приточно-вытяжной вентиляции, оборудованной рекуператором.

По своей сути данная система представляет собой воздухообмен помещения с улицей. А рекуперация заключается в теплообмене потоков воздуха внутри керамического элемента, благодаря передаче накопленной энергии входящему воздуху от исходящего потока. То есть, выходящий на улицу воздух отдаёт своё тепло направляющемуся воздуху в дом, что позволяет свежему воздуху оставаться таковым и быть тёплым. Исходящий поток, наоборот, остывает, делая систему в целом энергосберегающей.

Пассивные и активные системы вентиляции.

Наиболее просты в устройстве естественные или пассивные проветриватели (их иногда называют приточные каналы или клапаны), так как являются энергонезависимыми и не требуют для работы электроэнергии и наличия вентиляторов. Применяются они для создания притока свежего воздуха с улицы без необходимости открывать окна или балконные двери.

Специальный клапан устанавливается прямо в наружную стену и выводится на улицу. Монтируется он обычно на уровне окна или выше, по полу его никогда не пускают.

Преимуществом же такого решения, как правило, является возможность регулировки потока воздуха по типу жалюзи, за счёт установленной внутри конической решётки. Дополнительно приточный клапан оборудован москитной сеткой и фильтром от уличной пыли и пыльцы. Приточный клапан полезен в случаях, когда вытяжная вентиляция в квартире работает эффективно.

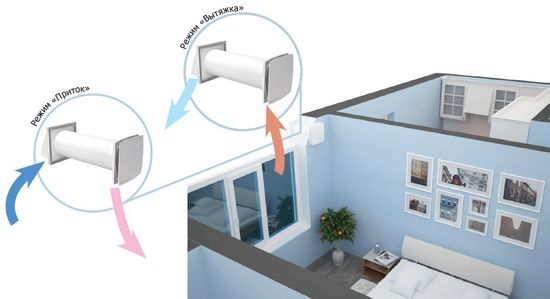

Активные проветриватели, по сути, мало отличаются в устройстве от первых, но в конструкции обязательно присутствуют вентиляторы. Они нагнетают воздух принудительно, что поднимает эффективность на порядок. С другой стороны, появляется зависимость от электричества, в конструкции больше подвижных частей, подверженных износу и поломкам.

Активная вентиляция по способу проветривания.

Среди активных систем различают приточные и приточно-вытяжные системы вентиляции. Первый тип характеризуется принудительной закачкой воздуха в помещение с естественным пассивным его отводом через каналы вытяжной вентиляции. Возможности их установки весьма разнообразны. Монтаж возможен и непосредственно в воздушный канал или в стену. Принципиальным условием является эффективная вытяжная вентиляция, иначе, постоянное нагнетание воздуха в помещение приводит к повышенному давлению и некоторые метеочувствительные люди этот дискомфорт ощущают на себе.

Несмотря на высокую производительность приточной вентиляции, приточно-вытяжная модель – эффективнее. В ней потоки нагнетаются принудительно вентиляторами в помещение и на улицу, что обеспечивает более активный воздухообмен и постоянную циркуляцию воздуха. Обычно в них конструктивно реализована рекуперация, так как в противном случае дом быстро остынет.

Преимущество наличия рекуператора.

Правильно подобранная и смонтированная вентиляция с рекуператором обладает по-настоящему массой преимуществ. Она даёт постоянный приток свежего и чистого воздуха без пыли, а отработанный выводится, не задерживаясь в доме. При этом, утечки тепла практически исключены, что уменьшает затраты на отопление в холода. А в жаркую же погоду система отчасти выполняет функцию кондиционера, убирая горячий воздух из помещения и охлаждая поступающий.

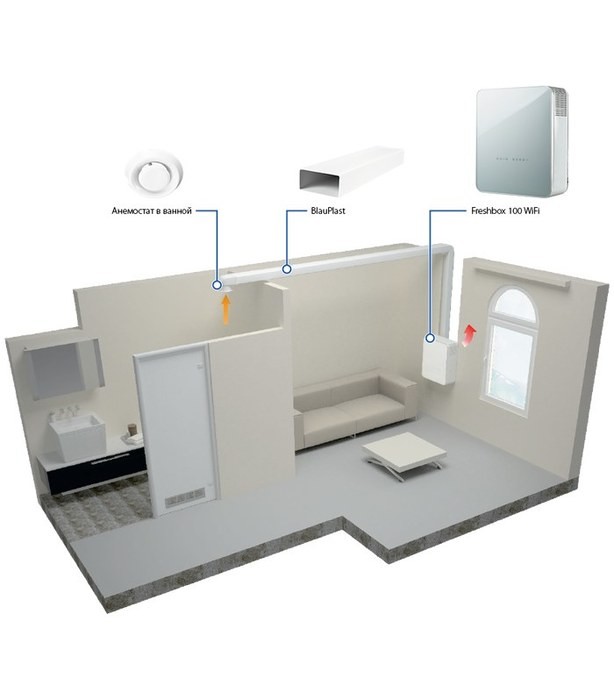

Правильная организация системы вентиляции для дома и квартиры.

Современные строительные нормы подразумевают создание качественной теплоизоляции. Отчасти для этого требуется максимальная герметичность дверных и оконных проёмов. По этой причине без вентиляции воздух во внутренних помещениях имеет тенденцию застаиваться. При постоянном проживании он ко всему прочему переувлажняется, обедняется кислородом и скапливается много пыли. То есть без притока свежего воздуха просто не обойтись, хотя бы ради здоровья. Простые системы вентиляции окажут положительное влияние на климат в доме, но увеличат затраты на отопление. А вот системы с рекуперацией обеспечат и постоянным притоком свежего воздуха, и не дадут теплу покинуть стены дома.

Выбор такой системы для квартиры происходит на основании трёх факторов – производительности, толщины наружных стен и уровня шума.

Производительность определяется примерно в 30 кубов в час на одного человека. То есть, при проживании в квартире двух человек, стоит брать систему, способную на пропуск 60 кубов воздуха за один час. Важно, что подача воздуха осуществляется постоянно, а используем мы его только то время, пока находимся дома. Поэтому, при проектировании используются поправочные коэффициенты. Например, Российский СНИП по отоплению, вентиляции и кондиционированию, рекомендует применять коэффициент до 0,3. С учетом загрузки жилых помещений рекомендуется установка рекуператора с производительностью 40 куб. метров в час для комнат площадью до 20 кв.м., а для комнат до 30 кв.м. — установить рекуператор с производительностью 60 куб.м. в час. Логика расчета такова, что подобные приборы имеют несколько уровней производительности и на средней скорости подачи, приборы должны полностью заменить воздух в комнате быстрее чем за 2 часа.

Также необходимо знать толщину стен, чтобы подобрать необходимые расходные материалы. Система рекуператора размещается в круглом канале длиной 50 см и состоит из мотора, фильтров и керамического теплообменника, что занимает около 30 см.

То есть, если стена дома меньше 30 см, потребуется дополнительная накладка – бленда. С её помощью можно установить рекуператор в стену от 18 см. В случае, если толщина стены превышает 50 см., используется дополнительный канал для установки в стену до 1 метра. Иногда внешняя стена комнаты граничит с застекленной лоджией, но и на этот случай есть решение — воздушный канал можно проложить через лоджию. используются трубы плоского или круглого сечения.

По шуму для квартиры подойдут системы в районе 20-40 децибел. Если выбранная модель более громкая, стоит устанавливать её в гостиной, столовой, а не в спальне.

Подбор модели вентиляции для частного дома в общих чертах не отличается от выбора вентиляции для квартиры. Однако для некоторых особенно больших или вытянутых комнат лучше ставить несколько рекуператоров, хотя обычно хватает двух. В остальном, каждое жилое помещение рекомендуется оборудовать одним прибором.

Особое внимание уделяется влажным зонам, к которым относятся кухня, ванная и туалет. Эти помещения должны быть обязательно оборудованы естественной вытяжной вентиляцией. В квартирах вытяжная вентиляция организована в виде сателлитов, по которым воздух отводится из каждого помещения в основной вентиляционный канал здания. Если вытяжка слабая, применяются вентиляторы для ванной, санузла или кухни.

Возможный дополнительный функционал рекуператора.

В простейшем виде рекуператор состоит из керамического элемента — теплообменникаи электрического мотора — вентилятора. В современных моделях применяется реверсивный вентилятор с обоюдоравным сечением лопасти крыльчатки.

Он затягивает воздух с улицы и вытягивает из дома. Но у него могут быть несколько режимов работы – только приток или вытяжка, выбор интенсивности рекуперации и ночной режим с пониженным шумом. Управлять им можно непосредственно выключателем, дистанционным пультом или с мобильного приложения по сети Wi-Fi. Также рекуператор может быть оснащен дополнительными фильтрами, от одного до нескольких. Они могут защищать от пыли, пыльцы или представлять собой многослойный картридж. Встроенные функции шумоподавления весьма полезны в шумной местности.

В производственной программе фирмы Marley Deutschland GmbH Вы можете выбрать вентиляцию с рекуперацией для квартиры, своего дома или офиса.

Характеристики	Marley MEnV-180	Marley MEnV-180-II	Marley MEnV-180-PLUS-60	Marley MEnV-180-PLUS-60-WiFi
Производительность в режиме рекуперации, куб. м./час.	16-25-37	16-25-37	16-25-37-60	16-25-37-60
Коэффициент рекуперации, %	85	85	85	85
Рекомендованная площадь, кв.м.	20	20	30	30
Режимов работы	3+1	3+1	4+1	4+1
Уровень шума, дБ(А)	22-29-35	22-29-35	16-25-30-37	16-25-30-37
Потребление энергии, Вт.	3-4,5-7	3-4,5-7	3-4,5-7-11	3-4,5-7-11
Управление, контроллер	Пульт ДУ	Пульт ДУ	Пуль ДУ	Пульт ДУ + пульт WiFi
Гильза-утеплитель	EPS (2 halfpipe)	EPP (3 сегмента)	EPS (2 halfpipe)	EPS (2 halfpipe)
Внешний козырек	ASA -Пластик	ASA -Пластик	ASA -Пластик	ASA -Пластик
Внутренняя панель	ABS+UV	ABS+UV Глянец	ABS+UV	ABS+UV
Очистка воздуха	G3+F5	G3+F5	G3+F5	G3+F5
Опция, фильтр F8, F9	+	+	+	+
Опция, угольный фильтр	+	+	+	+
Гарантия, лет	2	2	2	2

Вентиляция с рекуперацией тепла.

Что такое рекуперация? Типы рекуператоров

Типы вентиляции ›

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Рекуперация (от лат. recuperatio — обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла — это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

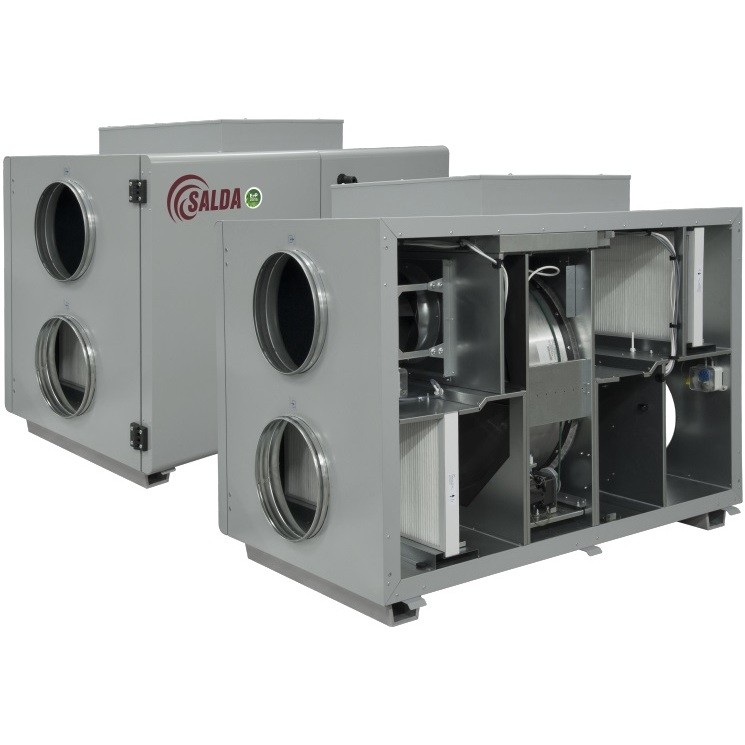

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

Количество помещений в доме;
Ожидаемое количество людей;
Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

Температуру входящего воздуха;
Скорость работы вентилятора, необходимого при воздухообмене;

Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

Температура поступающего воздуха в приточную установку -9◦C;
Температура воздуха, которая подается в помещение +15◦C;
Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;

Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Могут ли вытяжка и ERV ужиться?

Должна ли производительность кухонной вытяжки

Больше вопросов и ответов Spotlight

Роджер строит двухэтажный дом площадью 3500 квадратных футов, в котором будет установлен вентилятор с рекуперацией энергии (ERV) и кухонная вытяжка. Его вопрос о том, как эта система вентиляции повлияет на вытяжку и наоборот.

«Стоит ли пытаться установить вытяжку с производительностью 400 кубических футов в минуту или меньше?» — спрашивает он в недавнем посте вопросов и ответов. «Можно ли установить блок мощностью 600 кубических футов в минуту в доме, где есть блок ERV? Если да, то нужно ли что-то делать по-другому при рассмотрении стратегии подпиточного воздуха для дома, в котором есть ERV с выделенными линиями воздуховодов?»

ERV обеспечивает непрерывную подачу свежего воздуха по всему дому через собственные воздуховоды и отводит воздух из помещения с одинаковой скоростью для сбалансированной вентиляции. Вытяжки при необходимости обеспечивают относительно мощную точечную вентиляцию, но не заменяют этот воздух; они являются устройством только для вытяжки. Тема этого обзора вопросов и ответов заключается в том, могут ли эти две системы работать вместе, чтобы поддерживать не только свежий воздух, но и уравновешивать избыточное давление в доме.

ERV и подпиточный воздух?

Николя Бертран задается вопросом, можно ли установить ERV таким образом, чтобы он обеспечивал подачу свежего воздуха в вытяжку. «Есть ли у них функция, при которой они могут работать только как воздухозаборник для дома и блокировать выхлопы?» он спрашивает. «Таким образом, вытяжка могла выполнять работу по вытяжке, а ERV подавал часть необходимого воздуха. Я знаю, что в тесном доме обычно требуется отдельная подача возвратного воздуха, а иногда и встроенный обогреватель, если на улице холодно, но, возможно, есть способ установить ERV, чтобы он занял его место».

Вероятно, нет, отвечает Малкольм Тейлор. Он не знает ни одного ERV, который мог бы работать в…

Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и детали конструкции.

Начать бесплатную пробную версию

Уже зарегистрированы? Войти

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

17 марта
3 марта
17 февраля

Руководство по продукту Посмотреть больше

29 марта
20 февраля
27 января

Рекуперация тепла на коммерческих кухнях

29 июня 2022 г. Проектирование кухонных вентиляционных систем, Системы контроля загрязнения Без комментариев

Учитывая высокую энергоемкость коммерческих кухонь, существуют значительные возможности для рекуперации отработанного тепла, экономии энергии и уменьшения углеродного следа.

Наиболее очевидным местом для рекуперации тепла является кухонная вытяжка. Типичная температура, выходящая из выхлопного патрубка, составляет примерно 100 ⁰ F. Повторное улавливание этого тепла сопряжено с трудностями, поскольку вытяжной воздух насыщен выбросами, образующимися в процессе приготовления пищи. Если его не лечить, он быстро забьет змеевик рекуперации тепла. Чтобы предотвратить или свести к минимуму загрязнение змеевика, а также сделать рекуперацию тепла экономически выгодной и экологичной, требуется дополнительное оборудование.

Сначала опишем типичную систему рекуперации тепла. В любой конструкции рекуперация тепла требует взаимной системы рекуперации тепла для разгрузки и использования захваченного тепла, и это достигается за счет того, что обычно называют оборотным контуром гликоля. В тракте вытяжного воздуха установлен змеевик рекуперации тепла, по «петле» которого протекает гликоль. Гликоль используется для предотвращения замерзания жидкости в холодном климате. Когда нагретый воздух проходит над змеевиком, гликоль нагревается и непрерывно перекачивается в другой змеевик. Змеевик обычно размещается в блоке подпиточного воздуха и устанавливается на пути поступающего наружного воздуха. Повышается температура наружного воздуха (повышение температуры зависит от температуры наружного воздуха и рекуперированного тепла), эффективный предварительный нагрев подпиточного воздуха свободной энергией перед нагревательным устройством (прямой газ, непрямой газ, электрический и т.п.). Другой вариант. заключается в предварительном нагреве горячей воды, чтобы меньше энергии использовалось для доведения воды до температуры. В случае с горячей водой необходимо учитывать ее хранение.

Для предотвращения загрязнения змеевика змеевики HRU устанавливаются в блоках очистки от загрязнений, которые фильтруют воздух перед его подачей в змеевик HRU. См. статьи на сайте kitchenventilation.com, посвященные этой теме. Блок очистки от загрязнений сопряжен с блоком подпиточного воздуха с дополнительным змеевиком, и эти блоки имеют фильтр на входе свежего воздуха перед змеевиком.

. Системы могут быть спроектированы таким образом, чтобы обеспечить разумный коэффициент рекуперации энергии до 40% для проектных условий. Производитель может рассчитать разумный коэффициент рекуперации энергии системы.

Производители, производящие эти системы, могут оценить окупаемость системы. Как правило, чем ниже расчетная температура, тем выше вероятность быстрой окупаемости. Северные пограничные штаты и Канада являются основными рынками для этих систем.

Международный механический код допускает использование систем рекуперации тепла в вытяжке коммерческих кухонь. HRU можно спутать с системами рекуперации энергии. Требование состоит в том, чтобы HRU рекуперировали только ощутимое тепло с использованием змеевика.
