Building Information Modeling – технология информационного моделирования, которая позволяет отображать актуальные данные об объекте строительства на каждом этапе жизненного цикла для всех участников проекта. BIM-проектирование, строительство и эксплуатация сооружения являются этапами ЖЦ объекта. Результатом работы становится информационная или цифровая модель, которая проходит все стадии жизненного цикла: от идеи создания здания до его реконструкции или демонтажа.

BIM-модель содержит данные об объекте, необходимые для работы данного этапа. При этом информация:

  • скоординирована, взаимосвязана и согласована;
  • доступна для анализа и расчетов;
  • имеет геометрическую привязку;
  • интероперабельная;
  • обновляемая.

Объектно-ориентированное проектирование – базовый принцип BIM-технологии, то есть все используемые программы предполагают моделирование на основе объектов (семейств), которые были предварительно созданы. Это элементы модели, которые содержат атрибутивную и геометрическую информацию.

Специалисты всех разделов проектирования – архитекторы, инженеры, конструкторы и другие – участвуют в создании единой информационной BIM-модели. Взаимодействие между членами команды и работа в системе в целом осуществляется по определенным правилам, прописанными в документе BEP ( BIM Execution Plan, План выполнения BIM-проекта).

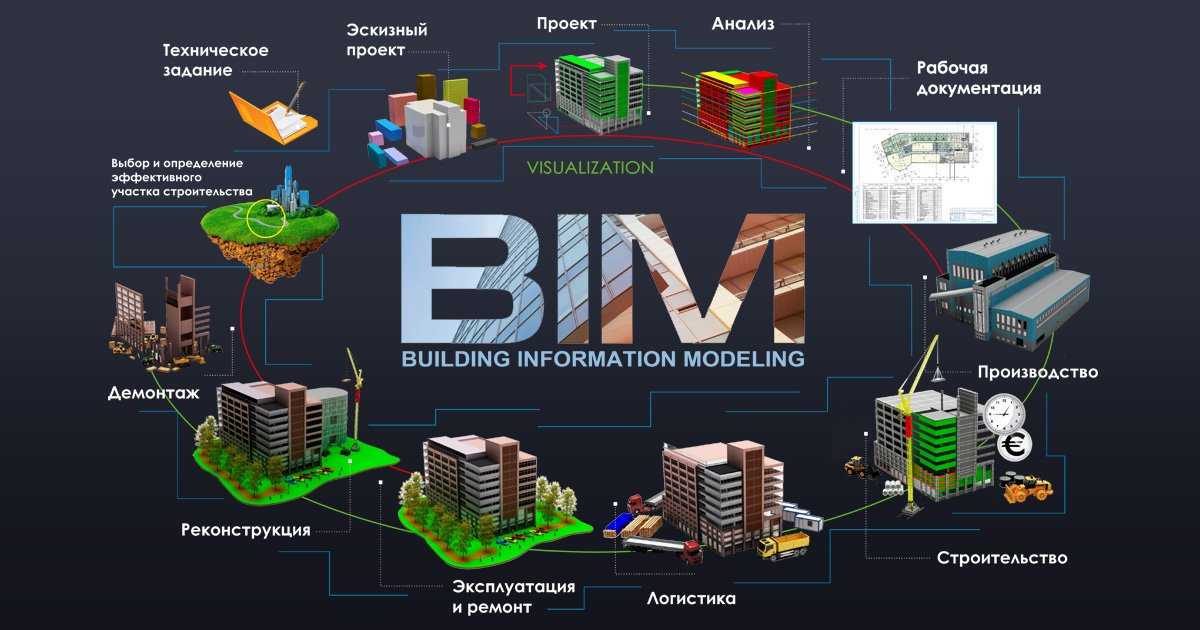

Алгоритм создания BIM-модели

Процесс формирования информационной модели состоит из множества этапов, отметим ключевые из них:

  1. Запрос на создание BIM-модели от заказчика.
  2. Разработка технического задания (EIR).
  3. Создание плана реализации проекта (ВЕР) исполнителем.
  4. Эскизный проект.
  5. Разработка проектной документации.
  6. Согласование проекта с заказчиком, прохождение экспертизы.
  7. Разработка рабочей документации.
  8. Передача BIM-модели в строительство.
  9. Актуализация цифровой модели на протяжении жизненного цикла объекта.
  10. Архивирование.

Все участники проекта имеют доступ к BIM-модели, поскольку ее разработка и развитие производится в CDE – среде общих данных. Таким образом каждый специалист может наполнять свой раздел информацией и взаимодействовать с коллегами. Любые изменения BIM-модели видны всей команде (лицам, имеющим соответствующий уровень доступа), что обеспечивает актуальность и четкость данных на текущий момент.

Охват всех стадий ЖЦ объекта, непрерывное наполнение полезной информацией обеспечивает ряд преимуществ:

  • моделирование потоков финансов на основе информационной BIM-модели решает проблему с бюджетированием;
  • проведение анализа вариантов BIM-модели для предпроектных решений;
  • информационное моделирование позволяет формировать маркетинговые материалы – это возможность проработать эффективные решения для соответствия требованиям рынка;
  • четко сформулированные сроки и бюджет, соответствие состава работ проекту – решения BIM-проектирования, которые позволяют сократить исходный объем работ;
  • БИМ предоставляет возможность моделирования сетевых и календарных графиков производства работ в строительстве на основе BIM-модели;
  • все участники проекта работают в среде общих данных, имеют постоянный доступ к информации с обратной связью, что обеспечивает согласованность действий и решений между специалистами;
  • внедрение BIM-технологии оправдано с точки зрения исключения отклонений от проекта, что достигается благодаря всестороннему анализу и утверждению технических решений, а также проверке на несоответствия в процессе проектирования;
  • точное определение объемов работ, применяемого оборудования и материалов, авторский надзор на основе BIM-модели повышает качество строительства;

С помощью внедрения BIM-технологий успешно решается еще одна ключевая проблема в строительстве – прозрачность. Вся информация об объекте и этапе реализации проекта доступна всем участникам. Специальными документами регламентируются правила работы (обязанности, роли, требования, уровень доступа и прочее). BIM-модель всегда содержит только актуальные данные, а обратная связь позволяет оперативно согласовывать все изменения и решения с коллегами. Все заинтересованные лица имеют доступ к информации о ходе проектирования или строительства объекта.

Применение BIM-модели для участников проекта

Технология БИМ – информационное моделирование, обеспечивает широкие возможности для проектировщиков и задействованных в строительстве специалистов. Применение BIM-модели для заказчиков обеспечивает преимущества:

  • визуализация здания или сооружения до начала строительства;
  • разработка оптимальных технических решений;
  • контроль процесса проектирования и возведения объекта на основе BIM-модели – сервисы позволяют видеть ход работ в режиме реального времени;
  • управление рисками при реализации инвестпроекта;
  • максимально высокая точность расчета стоимости инвестиционно-строительного проекта;
  • контроль соответствия результатов строительства проекту;
  • получение цифровой модели готового объекта.

Для проектировщика технология BIM заметно упрощает большинство задач, ускоряет процесс работы и исключает ошибки. Преимущества:

  • проектирование с возможностью подобрать варианты;
  • оперативное внесение корректировок в документацию;
  • автоматизация рутинных задач и операций;
  • минимизация ошибок – обеспечивается визуализацией процесса проектирования;
  • коллективная работа – взаимодействие с другими специалистами;
  • централизованный оборот документации в облаке или на сервере;
  • проверка коллизий на этапе проекта;
  • удобная коммуникация с заказчиком;

Применение информационного моделирования БИМ существенно облегчает некоторые задачи для строителей:

  • визуализация строительства объекта во взаимосвязи с календарным графиком;
  • наглядность технических решений и конечного результата возведения здания благодаря BIM-модели;
  • исключение пересечения инженерного оборудования с другими элементами и прочих неприятных «сюрпризов» в ходе строительства обеспечивает отсутствие коллизий в проектной документации;
  • постановка задач и сроков их выполнения с привязкой к двухмерной или БИМ-модели;
  • быстрое получение материалов для ПТО;
  • возможность оперативно вносить корректировки и комментарии в информационную модель заметно облегчает и упрощает коммуникацию с проектными организациями;
  • централизованный оборот документации на сервере или в облаке;
  • обеспечение актуальности документации по проекту;
  • наглядное отображение и оповещение об изменениях, неполадках с привязкой к BIM-модели;
  • выгрузка исполнительной документации.

BIM Технология | InterCAD

Большинство современных программных решений для проектирования предполагают использование BIM-технологии. Специалисты признают, что именно информационное моделирование — это необходимое условие развития отрасли в целом. Применение  BIM-технологий позволяет перевести процессы проектирования, строительства и эксплуатации любого объекта на качественно новый уровень.

BIM (Building Information Modeling — информационное моделирование зданий) — это современное технологическое решение для повышения эффективности работы всех специалистов на всех этапах жизненного цикла объекта строительства. Помимо повышения качества работы,использование BIM технологий дает неоспоримые преимущества проекту для существования в условиях современного рынка.

Основные характеристики BIM

Одно из основных достоинств использования BIM-технологий — возможность визуализации трехмерной модели, наполненной информацией. Это позволяет наглядно презентовать модель объекта и получить легкий доступ к любым данным, начиная от инженерных расчетов и заканчивая дизайнерскими чертежами.



Возможность совместного доступа и работы сразу всех специалистов над проектом также является весомым преимуществом технологии BIM. Такой подход к работе помогает оптимизировать весь процесс проектирования и имеет ряд позитивных характеристик:

  • упрощение процесса коммуникации между специалистами;
  • сокращение времени передачи необходимой рабочей информации с одного этапа на другой;
  • постоянное отражение актуальной модели с последними внесенными изменениями;
  • доступ к просмотру всей информации об объекте всеми участниками процесса (чертежи, прочностные расчеты, дизайнерские эскизы, рабочая документация и пр.)

Революционная возможность, предлагаемая при использовании BIM технологии, — это полная наглядность на любом этапе работы над объектом. Вы можете показать объект в реальных природных условиях, каким он будет уже после постройки, что позволяет вам успешно презентовать проекты, находящиеся еще только на этапе идеи. В вашем доступе находится вся информации об объекте, от задумки до реализации, любые аспекты: технические расчеты, материалы, экономические затраты, экологические нормы и выпускающие документы. Все это дает возможность всесторонне изучить и оценить проект, заблаговременно учесть недочеты и избежать дальнейших ошибок. Наглядность любого этапа строительства позволяет понять не только окончательный образ здания, но и как будет выглядеть весь строительный процесс: сам объект, пространство вокруг, временные здания, необходимые строительные материалы и машины, все преобразования на площадке от заливки фундамента до покраски крыши.

Использование BIM-технологий позволяет получить глубинное понимание не только процессов проектирования, планирования и самого строительства, но также помогает верно спрогнозировать дальнейшее использование, эксплуатацию объекта.

Применение технологии BIM создает массу дополнительных возможностей для работы с объектом после завершения строительства, на этапе эксплуатации. Пользователи получают постоянный  доступ, в любое время и в любом месте, к необходимой информации об объекте, предупреждение и эффективное устранение возникающих проблем. Заложенные при создании модели стандарты, материалы и расчеты, вся рабочая документация и прочая необходимая информация помогают принимать верные управленческие решения, учитывая все данные об объекте, даже спустя большое количество времени с его сдачи в эксплуатацию. Такие возможности становятся огромным преимуществом проекта, так как вы предлагаете заказчику не только идею и ее воплощение, но также упрощаете дальнейший процесс использования объекта.

BIM в России

На российских предприятиях внедрение BIM технологий происходит не так быстро, как хотели бы многие специалисты, что заметно тормозит развитие всей отрасли. Европейский опыт  показывает, что широкое использование BIM технологий, а в некоторых странах даже предписанное законодательством, повышает качество объектов, тем самым увеличивает конкурентоспособность строительных и проектных предприятий.

В России создание полноценных информационных моделей зданий до сих пор является единичными случаями, проектами энтузиастов, в то время как во всем мире BIM технологии являются стандартом работы.

Ответственный: Антон АнтоновПолучают уведомление о заявке: Чиковская, Антонов, Ермушин, Фролов, Комаров, Рындин

Наши публикации на тему BIM-технологии

  1. Тенденции развития BIM в России
  2. Внедрение BIM — опыт, сценарии, ошибки, выводы
  3. Цифровое моделирование зданий. Новые разработки компании InterCAD

Компания InterCAD предлагает внедрение технологии BIM при использовании программных продуктов компании Autodesk. Купить ПО Autodesk, получить консультацию или записаться на образовательные курсы вы можете, обратившись в Отдел внедрения САПР в промышленном и гражданском строительстве компании InterCAD по телефону +7 (812) 3-268-568.

Что такое BIM | Информационное моделирование зданий

Что такое BIM? (видео: 2:22 мин. )

Что такое БИМ?

Информационное моделирование зданий (BIM) — это целостный процесс создания и управления информацией о построенных активах. Основанный на интеллектуальной модели и поддерживаемый облачной платформой, BIM объединяет структурированные междисциплинарные данные для создания цифрового представления актива на протяжении всего его жизненного цикла, от планирования и проектирования до строительства и эксплуатации.

Получить обзор

Почему использование BIM стремительный рост

Ознакомьтесь с новым отчетом Dodge Data & Analytics, в котором описывается переломный момент в отрасли: большинство компаний, использующих BIM, в настоящее время внедряют BIM более чем в половине своих проектов — тенденция, которая стимулирует цифровую трансформацию в отрасли и во всем мире.

Подробнее

X

Загрузить электронную книгу

Ознакомьтесь с нашей новой электронной книгой, описывающей отрасль в переломный момент.

wp-form-after: Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt.

Ускорение BIM по секторам

В новом отчете Dodge Data & Analytics ясно указано, что к 2024 году даже те сектора, которые поздно внедрили технологию, будут использовать BIM в большинстве своих проектов.

  • Архитекторы

    60% архитекторов, использующих BIM, сообщают об использовании BIM более чем в половине своих проектов, всего 89% прогноз к 2024 г.

    Подробнее

  • Инженеры-проектировщики и инженеры-строители

    51 % инженеров-проектировщиков и инженеров-строителей, использующих BIM, сообщают об использовании BIM более чем в половине своих проектов, при этом к 2024 году ожидается 80 %

    Подробнее

  • Инженеры-строители

    46 % инженеров-строителей, использующих BIM, сообщают об использовании BIM более чем в половине своих проектов, при этом к 2024 г.

    ожидается 72 % 9.0003

    Узнать больше

  • Подрядчики

    41% подрядчиков, использующих BIM, сообщают об использовании BIM более чем в половине своих проектов, при этом к 2024 году ожидается, что 69% подрядчиков будут использовать BIM.

    Узнать больше

Руководство по вашему первому проекту BIM

  • Проектирование зданий

    Узнайте, как рабочие процессы BIM (информационное моделирование зданий) автоматизируют обычные процессы и могут помочь вам открыть новые уровни творчества.

    Загрузить руководство по началу работы

  • Проектирование инфраструктуры

    Расширьте возможности планирования, проектирования и создания более масштабируемой и устойчивой гражданской инфраструктуры с помощью полного набора инструментов.

    Загрузить руководство по началу работы

  • Строительство

    Визуально изучите возможность строительства проекта, более эффективно управляйте стоимостью проекта и лучше предсказывайте результаты проекта.

    Узнать больше

Часто задаваемые вопросы

Разница между Revit и BIM заключается в том, что BIM — это процесс — методология — для взаимодействия проектных групп с технологиями для достижения лучших результатов проекта на рынке AEC, а Revit — это программная платформа, предназначенная для облегчения этого процесса. Инструменты Revit специально разработаны для поддержки BIM, что позволяет пользователям создавать структурированные интеллектуальные модели с хранящейся в них информацией.

Разница между 3D-моделированием CAD и BIM заключается в том, что, хотя оба процесса обеспечивают геометрическое представление зданий и инфраструктуры, процесс BIM выходит за рамки геометрии, чтобы зафиксировать отношения, метаданные и поведение, присущие компонентам реального здания. В сочетании с технологиями экосистемы BIM эти данные способствуют улучшению результатов проекта в отличие от 3D-моделирования.

Процессы как CAD, так и BIM используются для фиксации и передачи замысла проектирования и строительства проекта AEC с использованием представления чертежа, помогая заинтересованным сторонам понять, что нужно построить и как. BIM позволяет командам проектировщиков и строителей использовать свои инвестиции в технологии, чтобы делать гораздо больше. Процесс BIM поддерживает создание и управление информацией на протяжении всего жизненного цикла проекта AEC путем объединения всей междисциплинарной документации по проектированию и строительству в общий набор данных. Поскольку к этим данным можно получить доступ в нескольких представлениях, от 2D до 3D и таблиц, информация гораздо более доступна и взаимосвязана, чем разрозненные источники данных, связанные с традиционными подходами САПР.

Что такое BIM? Объяснение информационного моделирования зданий

Информационное моделирование зданий (BIM) — это интеллектуальный процесс программного моделирования, который архитекторы, инженеры и подрядчики могут использовать для совместной работы над проектированием, строительством и эксплуатацией здания.

Коммерческое строительство — это сложный процесс, в котором участвуют сотни людей разных специальностей: архитекторы, инженеры, бизнесмены, подрядчики, торговцы, строители и другие. Без BIM каждый из этих людей должен работать над зданием независимо, и когда они объединятся, они могут обнаружить, что их планы несовместимы.

Иногда проблемы не обнаруживаются до тех пор, пока не начнется фаза строительства, что приводит к дорогостоящим изменениям и отсрочкам на графике.

Информационное моделирование зданий обеспечивает совместную работу всех участников строительного проекта в режиме реального времени, что приводит к значительному снижению затрат, безопасности и эффективности. В результате BIM сегодня является одним из самых влиятельных направлений в строительстве.

Читайте дальше, чтобы узнать, как работает BIM, почему BIM является улучшением и как выглядит процесс BIM в реальном строительном проекте.

Что такое BIM в строительстве?

Информационное моделирование зданий (BIM) в строительстве — это процесс, который обеспечивает сотрудничество между всеми специалистами, работающими над зданием на протяжении всего срока его службы.

Программное обеспечение BIM используется для создания реалистичной модели здания, но, в отличие от простого чертежа, эта модель учитывает все свойства здания.

Например, представьте, что архитектор добавляет кривую к фасаду здания, но программа указывает, что это вызовет структурные проблемы из-за используемых материалов. Затем инженер может исправить это изменение, работая над другим видом той же модели.

Все различные «виды» здания разумно взаимодействуют друг с другом в режиме реального времени, поэтому каждый всегда знает, как их изменения влияют на остальную часть здания. Например, увеличение размера окон добавит больше света в здание, но также может потребовать изменения системы ОВКВ для увеличения охлаждающей способности.

Немедленное сотрудничество приводит к значительному повышению эффективности строительного проекта. Ниже мы выделим некоторые из основных преимуществ BIM в строительстве.

Преимущества BIM в строительстве

Информационное моделирование зданий быстро становится одной из самых важных инноваций в строительных технологиях из-за его многочисленных преимуществ с точки зрения стоимости, безопасности и эффективности.

Некоторые из преимуществ BIM в строительстве включают:

  • Раннее обнаружение проблем : Конфликтующие элементы в конструкции здания выявляются на этапе моделирования, предотвращая дорогостоящие изменения во время строительства.
  • Улучшение планирования : Элементы проекта могут быть более эффективно упорядочены с помощью интеллектуального моделирования, что дает возможность более систематического планирования.
  • Автоматизация строительства : Программное обеспечение идентифицирует задачи, которые можно легко автоматизировать, позволяя работникам сосредоточиться на специализированных задачах.
  • Расширенные строительные процессы : Рабочие процессы автоматически генерируются программным обеспечением BIM, и любые изменения, внесенные во время строительства, автоматически обновляют процесс для всех на площадке.
  • Повышение безопасности работников : Рабочие имеют прямой доступ к конкретной информации о каждой задаче, что ведет к повышению осведомленности о рисках и концентрации внимания.

Это лишь некоторые из преимуществ, которые BIM приносит в строительство, не говоря уже об улучшении структурной целостности, экологического дизайна, использования материалов, энергоэффективности и т. д.

BIM используется на протяжении всего жизненного цикла строительного проекта, поэтому может быть полезно рассмотреть весь процесс от начала до конца.

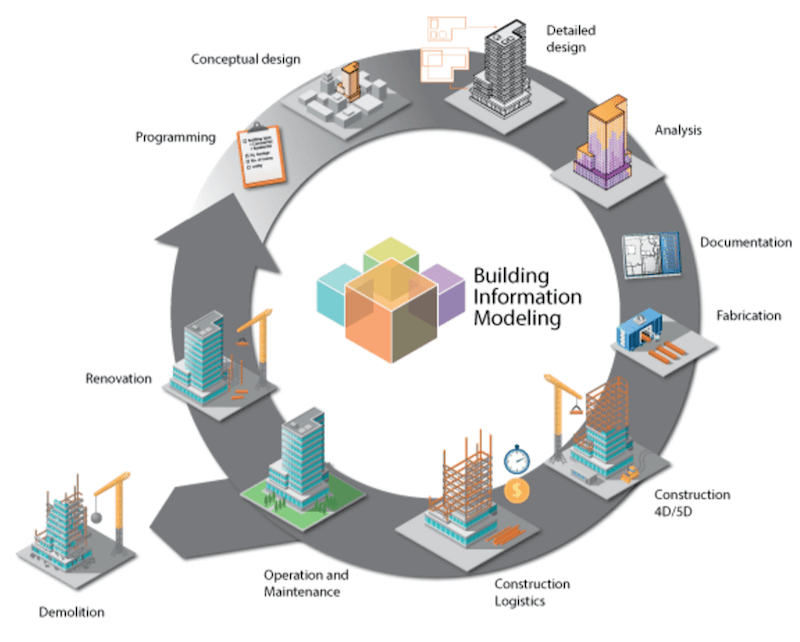

Как работает процесс BIM в строительстве

Информационное моделирование зданий используется на протяжении всего жизненного цикла строительного проекта, от планирования и проектирования до строительства и эксплуатации. На каждом этапе пути BIM приносит пользу всем, кто участвует в проекте.

Информационное моделирование зданий полезно на каждом этапе строительного проекта, в том числе:

  • Проектирование : Используя модель, архитекторы и инженеры могут тестировать потенциальные проекты и немедленно выявлять проблемы.
  • Планирование : Ссылаясь на модель, подрядчики могут делать оценки стоимости и сроков и вносить улучшения в процесс строительства.
  • Строительство : благодаря постоянно доступной модели строители могут четко определять задачи и получать обновления в режиме реального времени об изменениях.
  • Операция : После завершения строительства управляющий объектами имеет доступ к модели, которая, по сути, является улучшением по сравнению с исполнительными чертежами, показывающими все функции и системы здания.

Многие выдающиеся здания, существующие сегодня, были бы невозможны без BIM, который стимулировал инновации в строительных процессах, что привело к созданию экономически эффективных конструкций с невероятным дизайном.

Несмотря на эти значительные улучшения в строительных процессах, тяжелая работа по строительству по-прежнему выполняется строителями с использованием тяжелой техники. Мы с нетерпением ждем дальнейшего совершенствования нашей отрасли благодаря использованию мощного программного обеспечения для расширения возможностей рабочих, что в конечном итоге делает строительство возможным.
