Монтаж батареи отопления: выбор радиатора в квартиру, схема подключения, и цена замены

Содержание

выбор радиатора в квартиру, схема подключения, и цена замены

Если в вашей городской квартире холодно, несмотря на давно запущенную централизованную систему отопления, то не стоит винить в этом коммунальщиков. Чтобы сделать первые выводы насчет того, почему у вас холодные батареи, сначала следует осмотреть их и убедиться в эффективности работы приборов.

Если были обнаружены какие-либо дефекты, то это серьезный повод задуматься над заменой радиатора. Эту работу можно выполнить своими руками. Процесс установки нового радиатора взамен старого не содержит сложных моментов, поэтому даже не имеющий опыта в таких делах человек может справиться с этим.

Какие радиаторы отопления выбрать для замены?

Многие владельцы не берутся за самостоятельную установку батарей отопления в квартиру, так как считают, что это работа им не по силам. Но на самом деле в этом нет ничего сложного. Главное при замене радиатора отопления принимать во внимание все нюансы. Тогда монтаж будет качественным, а после установки батарея прослужит долгие годы, не доставляя проблем.

Один из важных моментов при замене батареи отопления в квартиру – правильный выбор радиатора. Избежать ошибок в этом деле можно, если определяться с тем или иным видом радиатора, заранее зная о технических параметрах изделий, представленных на рынке.

В наше время предлагается большой выбор радиаторов отопления. Среди всего их разнообразия можно выделить несколько основных видов.

Алюминиевые радиаторы

Среди всех видов приборов отопления они являются самыми легкими. Если при замене отопления выбор владельца падет на них, то с установкой этих изделий больших проблем не возникнет. Если говорить о достоинствах, которыми они обладают, то в качестве главного назовем повышенный уровень теплоотдачи. Другое их положительное качество состоит в привлекательном внешнем виде. Эти приборы прекрасно вписываются в любой интерьер. Цена на них вполне приемлемая.

Чугунные радиаторы

Главная из особенностей этих радиаторов отопления состоит в доступной цене. Поэтому для большинства владельцев квартир эти приборы отопления более чем доступны. Другое их достоинство – простота обслуживания. Выполнив качественную установку этих батарей, владелец может быть уверен, что они прослужат десятилетиями, обеспечивая комфортный микроклимат в жилище. Но чтобы эти изделия обеспечили эффективный нагрев, в комнате должна быть установлена батарея, состоящая из большого количества секций. Что касается цены, стоят эти приборы отопления недорого, поэтому их приобретение не будет большим ударом по кошельку.

Стальные радиаторы

Приборы обогрева, изготовленные из стали, обладают неплохими характеристиками. Их установка в квартирах позволяет создать теплую атмосферу. Среди их положительных качеств можно отметить стойкость к коррозионным процессам, простоту установки таких изделий и их доступную цену.

Биметаллические радиаторы

Главными преимуществами этих изделий являются небольшая масса и эстетичный вид. Радиаторы этого типа просты в обслуживании. Их установка не доставляет больших проблем. Если владелец городского жилища решит выполнить замену старой батареи на изделие из биметалла, то с большими трудностями он не столкнется.

В радиаторах этого типа сочетаются лучшие качества алюминия и стали. Поэтому они устойчивы к коррозионным процессам, а в процессе эксплуатации обеспечивают высокий уровень теплоотдачи.

Как правильно поменять радиаторы отопления в квартире: разрешения и документация

Если вы решили выполнить установку радиатора в квартиру своими руками, то следует знать, что этот процесс содержит немало нюансов, знать о которых совсем нелишне. Сразу стоит сказать о том, что в большинстве частных домов используется централизованная система обогрева. Поэтому, чтобы произвести замену старого радиатора на новую батарею в квартиру, придется отключить весь дом. А делать это разрешается только специалистам из соответствующих служб.

Еще до начала работ по замене радиатора стоит обратиться в соответствующие службы. Тепловики и ЖЭКи отвечают за отключение подачи воды. Обязательным условием замены батареи по всем правилам является согласование этой процедуры в государственных органах. Если вы решите этого не делать, то когда это вскроется, будете поставлены перед фактом больших штрафов.

Замена отопительных батарей

Замена батареи отопления обычно не вызывает никаких сложностей. Достаточно вызвать специалистов и они в короткий срок качественно проведут работу по установке нового радиатора отопления. Однако не каждый владелец хочет оплачивать их услуги. Многие собственники желают провести эту работу своими силами. И это вполне понятно, ведь больших сложностей при ее выполнении обычно не возникает. Технология, которая используется при замене батареи отопления – простая и понятная.

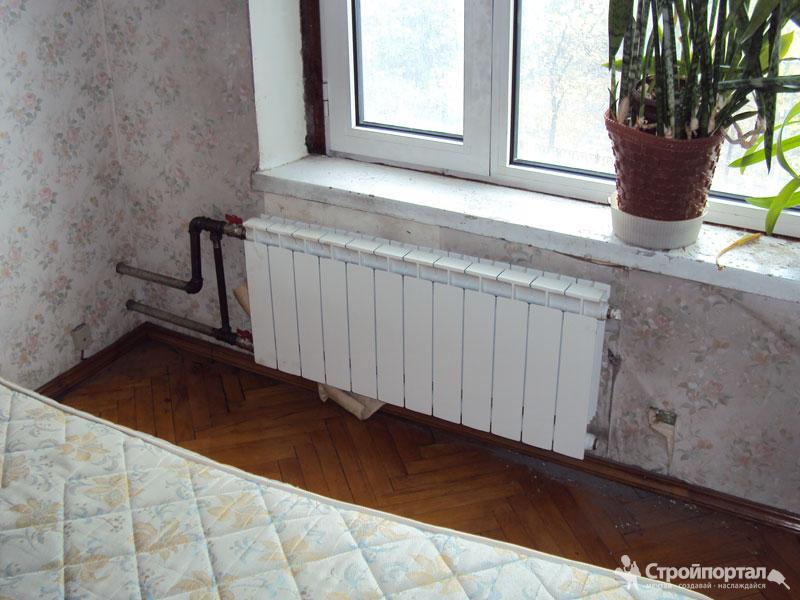

Процесс замены радиатора

Чтобы установка батареи отопления была выполнена качественно, а впоследствии во время эксплуатации радиатора у вас не возникало проблем, следует знать о технологии замены радиатора отопления. Этот процесс содержит следующие этапы:

  • демонтаж старой батареи. Здесь нет ничего сложного. Все, что потребуется сделать – раскрутить резьбовое соединение. Если же такой возможности нет, тогда его придется срезать, для чего необходимо использовать болгарку. В любом случае во время работ необходимо действовать аккуратно. Все требования технологии должны неукоснительно соблюдаться;
  • подгонка и навес нового радиатора. Этот момент имеет большое значение, ведь при установке батареи должны быть исключены перекосы. Поэтому крайне важно правильно выверить горизонталь и вертикаль. Для этого в процессе установки новой батареи отопления следует использовать строительный уровень. Кроме него во время работ необходимо применять и другой инструмент;
  • сбор монтажного комплекта. Перед началом работ необходимо подготовить комплект для монтажа батареи, который включает шаровые краны, заглушки для радиатора отопления. Помимо них в его состав входит кран Маевского. Только при условии установки всего этого можно рассчитывать на то, что система будет работать эффективно и качественно;
  • нарезка резьбы на стояке. Для выполнения этой работы используется специальное оборудование. Отметим, что проведение этой операции требуется не всегда. Во многом все зависит от выбранного варианта присоединения батареи отопления к стояку;
  • соединение батареи со стояком. Присоединение радиатора отопления к стояку в настоящий момент может производиться разными способами. Сварка среди них продолжает оставаться самым популярным.

Однако только сваркой все не ограничивается. Можно использовать полипропиленовые или трубы из металлопластика. Это новые способы подключения радиаторов отопления, применять которые стали сравнительно недавно. Главное их достоинство – высокий уровень герметичности и безопасности. Какой способ выбрать, во многом зависит от особенностей конструкции стояка. Значение имеют финансовые возможности собственника квартиры и его личные предпочтения.

Схемы подключения радиаторов: разнообразие выбора

Несколько способов могут использоваться при установке радиатора отопления:

  • монтаж радиатора без перемычек. Подобный способ предполагает выполнение установки «крана-американки». Его применение позволяет во время дальнейшей эксплуатации без проблем снять радиатор в случае необходимости;
  • установка радиаторов с перемычкой, но без крана. Во время установки радиатора выполняется монтаж специальной перемычки, благодаря которой обеспечивается перекрытие подачи теплоносителя в любое время года. Этот вариант является достаточно удобным и практичным;
  • монтаж батарей отопления с перемычкой и краном. Наличие на перемычке крана дает возможность направлять тепло без потерь.

Как выбрать материал для подключения радиатора?

Разные типы материалов применяются при проведении работ по замене батареи отопления. Перед тем как приступать к этой процедуре, следует решить, какой вариант подключения использовать при установке прибора отопления. Напомним, возможны следующие:

  • сварка;
  • полипропиленовые трубы;
  • металлопластиковые трубы.

Отметим, что в большинстве случаев при установке новых радиаторов используется подключение посредством металлопластиковых трубопроводов. Сварка используется редко, так же, как и полипропилен. Трубы из металлопластика выбирают по причине их высокой надежности. Кроме этого подобные трубные изделия долговечны, а еще обеспечивают высокий уровень герметичности. Вдобавок в квартире такое подключение смотрится эстетично.

Испытание системы – залог надежности работы

Когда работы по установке радиатора отопления завершены, для проверки качества и для личной безопасности следует провести тестирование оборудования. А для этого необходимо попросить специалистов, которые производили слив воды из системы, выполнить её под рабочим давлением.

Стоит знать, что часто только при общем пуске происходит полное заполнение системы, когда давление доходит до уровня 2-4 атм. Если какие-либо дефекты были обнаружены во время испытаний, то они должны быть максимально быстро устранены.

Стоит ответственно подходить к задаче замены батареи отопления в своей квартире. Эффективность работы установленного прибора и теплая атмосфера в жилище в зимнее время во многом зависит от выбранного материала радиаторов и способа его подключения.

Кого не устраивает цена на услугу по замене радиатора, предпочитают выполнять эту работу своими силами. В этом нет ничего сложного. Главное – не отклоняться от существующей технологии, а во время работ применять качественные материалы. Правильная установка радиатора отопления вернет в ваш дом комфорт. Новое изделие высокого качества прослужит дольше, чем старое. После выполненной установки вам не придется долго обращать внимание на приборы отопления в своей квартире.

Оцените статью: Поделитесь с друзьями!

правильная установка терморегулятора в частном доме или квартире своими руками и схема для этого

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

Как выполняется установка батарей отопления

Разновидности отопительных радиаторов для квартиры или частного дома

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор.

Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей.

В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть.

Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

  • Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

  • дрель и сверла для нее;
  • уровень;
  • инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами.

Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°.

Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа.

Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация.

Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

  • Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
  • Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
  • Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка.  «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ.

Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Источник: https://teplospec.com/radiatory-batarei/kak-vypolnyaetsya-ustanovka-batarey-otopleniya-varianty-i-posledovatelnost-montazha.html

Правильная установка радиаторов отопления: под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна. Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.

Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать. Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Если радиатор оборудован отсекателями воздуха, расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Источник: https://VTeple.xyz/pravilnaya-ustanovka-radiatorov-otopleniya/

Установка радиаторов отопления

Необходимость замены радиатора может возникнуть по разным причинам. Это может быть потребность в смене всей системы отопления, износ старого радиатора или тот факт, что он просто перестал вписываться в новый интерьер квартиры. И тут на помощь приходят специалисты.

Обращение к специалистам — залог долговечности службы и уверенность в качестве монтажа.
Специалисты компании «Сантехник Степаныч» быстро и качественно проведут работы по установке и замене радиаторов отопления.

Стоимость установки радиаторов отопления

На мобильных устройствах вы можете прокручивать таблицу с ценами на монтаж радиаторов отопления влево-вправо
Наименование услуги Ед.изм. Цена
Радиатор на готовую подводку шт. от 2000 р.
Монтаж радиатора с применением газосварки или электросварки шт. от 6500 р.
Монтаж вертикального радиатора шт. от 8500 р.
Конвектор, встроенный в пол
(длиной до 1500 мм)
шт. от 7500 р.
Монтаж радиатора отопления с разводкой труб
(при лучевой системе отопления)
шт. от 6500 р.
Промывка радиатора в системе отопления шт. от 1700 р.

Остальные услуги монтажа систем отопления >>

Подключение радиаторов отопления

Подключение биметаллического радиатора отопления

Радиатор имеет два входа и два выхода для теплоносителя, поэтому подключить его можно четырьмя способами.

  • Первый – подключение снизу (нижнее боковое). При таком способе подключение радиатора производится к нижним боковым выходам. Радиатор при таком подключении нагревается неравномерно, поэтому такой способ подключения малоэффективен.
  • Боковое подключение (правое и левое). Боковой способ подразумевает, что жидкость входит в патрубок сверху, а выходит снизу (либо наоборот) через выход с той же стороны радиатора. Этот способ считается не самым эффективным.
  • Диагональное подключение — более эффективный способ подключения. Лучше всего подключать радиатор на вход через верхний патрубок с одной стороны, а на выход – через нижний с противоположной стороны. Радиаторы с количеством секций 10 и более желательно подключать именно этим способом. Батарея будет всегда горячей, а в помещении будет тепло.
  • Нижнее подключение (правое или левое). При таком подключении подача теплоносителя и его отвод осуществляется через нижние выходы. Такое подключение по эффективности можно сравнить с диагональным подключением. (это связано с внутренним устройством радиатора).

Фотографии работ монтажа систем отопления:

Остальные фотографии монтажа систем отопления >>

Если вы решили установить радиатор самостоятельно, то давайте рассмотрим процедуру монтажа. Помните, главное в установке — произвести качественно соединение радиатора к трубам, так как осенью, при включении отопления в доме будет уже поздно исправлять возможные ошибки.

Видео: Выбираем радиатор отопления

Установка радиаторов отопления

Установка стального радиатора с нижним подключением
  • Необходимо определиться с тем какая система отопления используется в вашем доме (стояковая система — когда железные трубы проходят вертикально по этажам, лучевая разводка отопления — когда полимерные трубы проходят в полу).
  • Определившись с тем, как именно будет подключен радиатор, нужно закупить все необходимые для подключения фитинги и материалы. Если старый радиатор был подключен к металлическим трубам, то для его замены потребуется использование газосварки или электросварки. При лучевой разводке отопления как правило подключение производится с помощью нержавеющих трубок (d = 15мм).
  • Далее нужно отключить стояк и слить с радиатора воду. После этого можно снять старый радиатор. Итак, старый радиатор снят, а новый ждет своей установки.
  • Радиаторы отопления, как правило, устанавливаются под окном. При таком расположении теплый воздух, поднимаясь, создает своего рода завесу, которая преграждает путь холодному воздуху от окна. Поэтому подоконник не должен быть слишком большим, чтобы он не вставал на пути теплого воздушного потока. Расстояние от пола и подоконника должно составлять 15–20 сантиметров. Отступ от стены лучше спланировать в два–пять сантиметров, чтобы воздух не имел препятствий на пути.
  • Производим монтаж нового радиатора отопления (навешиваем на стену).
  • Подводим подающий и обратный трубопроводы. При желании на подающий трубопровод устанавливается терморегулирующий клапан, который будет контролировать установленную вами температуру в данном помещении.
  • В одном из верхних выходов устанавливаем кран Маевского (для стравливания воздуха), в оставшийся выход устанавливается заглушка.
  • После того как всё подключено, приступаем к пуско-наладочным работам. Для этого осторожно открываем подающий трубопровод и стравливаем воздух через кран Маевского. С помощью опрессовочного насоса производится опрессовка радиатора отопления — согласно правил указанных в СНиП 3.05.01-85 и СНиП 41-01-2003 (в зависимости от материалов и типа системы отопления). После этого отсоединяем опрессовщик и открываем обратный трубопровод. Проверяем все соединения на герметичность.
  • Установка радиатора отопления завершена.

Замена радиаторов отопления

Если процедура не требует спешки, лучше проводить ее летом, что значительно сократит затраты, и отпадет необходимость предупреждать соседей о начале ремонта.

Когда подготовлены все материалы и инструменты, можно приступать к замене радиаторов. Для этого нам нужно выполнить следующее:

  • сливается вода из системы отопления;
  • демонтируется старая батарея. Для этого разбираются соединения труб с радиатором;
  • производится разметка по стене;
  • на обе стороны батареи нужно прикрутить резьбовые фитинги, предварительно обработав входы герметиком;
  • все тройники и места соединений уплотняются льняным полотном;
  • устанавливается крепление батареи;
  • подвешивается радиатор;
  • производится закручивание кранов с помощью разводного ключа, а также монтаж клапана под термоголвку.

Помните, что важно учесть систему разводки батарей, применять проверенные схемы и качественные материалы.

Видео: Установка радиатора отопления

Монтаж радиаторов отопления

Монтаж биметаллического радиатора отопления

Процедура монтажа происходит так же как и замена (описана выше), за исключением слива воды и демонтажа старого радиатора, поэтому давайте рассмотрим какие инструменты нам потребуются.

Перед тем, как приступить к монтажу радиаторов отопления, необходимо подготовить расходники и инструменты:

  • разводные и гаечные ключи;
  • герметик на силиконовой основе;
  • кронштейны;
  • сварочный аппарат;
  • дрель и сверла для креплений к стене;
  • полотно из льна;
  • краны шаровые или Маевского;
  • рулетка и карандаш;
  • пассатижи.

Замена радиаторов отопления в квартире

Холодная квартира никому не приносит радости, поэтому люди стараются утеплить стены, полы и окна всевозможными способами. Многие хозяева меняют всю систему отопления или радиаторы по мере необходимости, чтобы не возникла аварийная ситуация в самый неподходящий момент. Если система выходит из строя неожиданно, приходится экстренно вызывать специалистов для устранения поломки.

В отличии от частных домов, замена радиаторов в многоквартирном доме сопряжена с дополнительными трудностями — требуется оповестить соседей по стояку, ЖКО и получить доступ к подвальному помещению для перекрытия стояка системы отопления.

как установить радиаторы, правильная установка и расположение

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

  • До пола 8-12 см;
  • до подоконника 9-11 см;
  • до стены 5-6 см;
  • выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

  • Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
  • При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
  • Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

  • Дрель или перфоратор,
  • Сверло 10 мм,
  • Молоток,
  • Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
  • Уровень строительный с ватерпасом или лазерный,
  • Карандаш,
  • Рулетка,
  • Накидной радиаторный ключ из пластика,
  • Ключ для американки.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 — ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Вам также будет интересно:

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

  1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
  2. Провести из отмеченной точки вертикальную линию вниз до пола.
  3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
  4. Провести горизонтальную линию через отмеченную точку (А).
  5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

  1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
  2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
  3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
  4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Процесс сборки радиатора

  1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
  2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
  4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
  5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
  6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
  7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна. Силикон не дает льну разбухать в воде и герметизировать соединение.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

  • для комнаты с одной наружной стеной и окном требуется 100 В /м²;
  • для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
  • для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Опрессовка

Опрессовка проводится после монтажа всей системы отопления для проверки на герметичность. При опрессовке водой требуется опрессовщик (который можно взять напрокат). Отопительный контур заполняется водой, подключается опрессовщик и создается повышенное давление 2 атм. в течение трех часов.

Результат опрессовки положительный, если не наблюдалось течи из соединений.

Полезное видео

В видео можно посмотреть, как проводится монтаж отопительной системы со скрытой подводкой.

Дело мастера боится

Выполнение работ по подключению приборов отопления в доме вполне возможно своими силами. Самое главное в монтаже — паковать соединения. При наличии опрессовщика этому можно научится за день на опытном образце.

Установка батарей отопления: инструкция — как правильно установить, правила установки батарей своими руками, фото и видео подсказки

Содержание:

1. Что потребуется для выполнения работ
2. Варианты разводки отопления
3. Правильная установка батарей отопления: инструкция
4. Расчет количества секций радиаторов
5. Инструменты для работы
6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.

Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.


Что потребуется для выполнения работ


До того, как производится самостоятельная установка отопительных батарей, необходимо:
  • подготовить набор инструментов;
  • сделать замеры и выполнить соответствующие расчеты;
  • изучить инструкцию, как правильно установить батарею отопления;
  • выделить время на выполнение работ, но главное для успешного результата — желание.

Варианты разводки отопления


Когда делается установка батарей отопления — инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

Чаще всего используют следующие варианты:

  1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка — с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.

    Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: «Краны для радиаторов отопления: какие лучше».
  2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.
  3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
  4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

Правильная установка батарей отопления: инструкция


Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления — инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

Расчет количества секций радиаторов


Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: «Основные правила установки радиаторов отопления – пошаговое руководство».

Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: «Как выполняется установка батарей отопления – варианты и последовательность монтажа».

Инструменты для работы


Для самостоятельной установки батареи потребуются такие инструменты:
  • ударная дрель;
  • набор ключей;
  • рулетка и карандаш;
  • строительный уровень;
  • шуруповерт;
  • пассатижи.

Установка батарей


Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:
  • сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
  • затем производят разметку под крепление новых приборов;
  • устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
  • монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: «Как установить батарею отопления – способы и варианты установки».

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:


Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

  1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
  2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
  3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
  4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
  5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

  1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
  2. Слить воду из старых батарей и снять их.
  3. Продуть систему и освободить от остатков теплоносителя.
  4. Установить новый радиатор согласно инструкции от производителя.
  5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

  1. Чугунную секцию нужно разобрать на отдельные элементы.
  2. Подкрутить специальным ключом ниппели.
  3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

  1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
  2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

  1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
  2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
  3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
  4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
  5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.


Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

  1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
  2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
  3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
  4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
  5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

  1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
  2. Слить воду из старых батарей и снять их.
  3. Продуть систему и освободить от остатков теплоносителя.
  4. Установить новый радиатор согласно инструкции от производителя.
  5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

  1. Чугунную секцию нужно разобрать на отдельные элементы.
  2. Подкрутить специальным ключом ниппели.
  3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

  1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
  2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

  1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
  2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
  3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
  4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
  5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

  • демонтаж старой батареи;
  • разметка для крепления новой;
  • установка кронштейнов и навес радиатора;
  • сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
  • присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я выполнил весь этот проект в одиночку, не зная, с чего начать, так как не имел никакого представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом.Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала продемонстрировать результаты. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло — это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

  • стабильные температуры
  • без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • Относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий.Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола системой составляют:

    Радиаторы
  • требуют меньше труб
  • Для теплого пола
  • требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты)
  • Радиаторы
  • нагревают местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы почувствовать, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Подогрев пола
  • работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен иметь длину , насколько это возможно, , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур не менее 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет достигнут один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Полностью защищенная от идиота установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • Арматура
  • и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Это действительно удивительно, что каждый может сделать с приспособлениями для укуса акулы без помощи водопроводчика (извините, Брайан (!)). Да, что такое укус акулы для сантехников, бесплатное программное обеспечение — для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся в безбаквальном водонагревателе. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Бесконтактные водонагреватели
  3. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
  4. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, я думаю, 16 кБТЕ / ч, по крайней мере, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  5. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  6. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  7. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях на базе резервуаров температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, попадающей в него.
  8. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и это значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  9. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  10. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  11. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два вида труб из PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно в доме два вида PEX….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

Во избежание проблем у вас должна быть прямая труба длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть байпасный клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, в котором используются очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть нормальным решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся в промежуточном положении, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если бы они уронили пиво, я бы выпил его они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, где вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус — болан полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые предположительно не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котлов на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Сколько стоит замена домашнего радиатора?

Радиаторы

, возможно, существовали с середины 1800-х годов, но до сих пор широко используются — и не зря.Радиаторы имеют модульную конструкцию, и их часто легко и недорого ремонтировать, поскольку большинство отдельных частей можно отремонтировать или заменить без капитального ремонта всей системы. Это не означает, что радиаторы не нуждаются в замене, и хотя мелкий ремонт может быть доступным, стоимость замены радиатора должна быть учтена в бюджете на техническое обслуживание вашего дома.

Хорошая новость заключается в том, что замена и ремонт домашнего радиатора относятся к менее дорогостоящим расходам на экстренное обслуживание дома, которые могут возникнуть.Тем не менее, затраты на установку радиатора являются значительными расходами для многих домовладельцев, особенно когда это происходит без предупреждения. Важно узнать ориентировочную стоимость замены домашнего радиатора, чтобы не переплачивать за ремонт.

Распределение затрат на установку радиаторов в доме

Дома с радиаторами обычно имеют один центральный котел, который соединен трубами с системой радиаторов, стратегически расположенных по всему дому. Здесь задействовано множество деталей, поэтому первый шаг при замене домашнего радиатора — это определить, действительно ли радиатор является проблемой.Это вопрос расчета стоимости замены радиатора и определения того, можно ли оттуда произвести какой-либо альтернативный ремонт.

  • Устранение причины проблемы: Устранение неполадок перед заменой может сэкономить вам массу ненужных расходов. Вы уверены, что проблема в радиаторе? Радиаторы часто являются наиболее прочной частью системы, и зачастую в замене нуждаются именно бойлер или трубы. Если проблема заключается в радиаторе, простой ремонт часто может полностью устранить необходимость его замены.Прежде чем бросить полотенце, попросите квалифицированного специалиста устранить причину неисправности радиатора. Если они решат, что радиатор действительно нуждается в замене, вы можете продолжить и запросить смету стоимости замены домашнего радиатора.
  • Стоимость замены домашнего радиатора: Общая стоимость замены радиатора будет зависеть от количества радиаторов, которые необходимо заменить. Каждый радиатор обычно стоит от 250 до 500 долларов, в зависимости от размера и от того, одинарный он или двойной.
  • Стоимость замены котла: Как уже упоминалось, часто нужно заменять не радиатор, а котел. Это самая дорогая часть системы, стоимость замены которой обычно составляет от 500 до 1500 долларов. Традиционные котлы, работающие на газе и электричестве, находятся в нижней части диапазона цен, в то время как геотермальные тепловые насосы более дороги, но могут сэкономить вам деньги на счетах за электроэнергию в долгосрочной перспективе.
  • Стоимость работ и радиационной установки: Никогда не пытайтесь самостоятельно заменить домашний радиатор.Наймите лицензированного специалиста для выполнения любых работ по ремонту или замене, убедившись, что вы получили несколько предложений, прежде чем выбрать кого-то. Вы должны рассчитывать на оплату труда около 800 долларов, чтобы установить всю систему радиаторного отопления.

Как узнать, нуждается ли ваш домашний радиатор в ремонте

Если у вас возникли проблемы с отоплением вашего дома, квалифицированный и лицензированный специалист по отоплению может сказать вам, нуждается ли ваш домашний радиатор в ремонте или замене. Это делается путем проверки радиатора на герметичность, проверки котла, осмотра труб и поиска неисправных клапанов.После выполнения первоначальной диагностики подрядчик может дать вам оценку того, какой ремонт необходимо провести, включая стоимость замены радиатора, если это необходимо.

Советы по экономии на замене домашнего радиатора

Самый надежный способ снизить затраты на замену домашнего радиатора — это получить несколько предложений от местных профессионалов. Однако не выбирайте только самую низкую цену. Если одна оценка значительно ниже остальных, выясните, почему. Это может быть связано с тем, что подрядчик не обладает необходимой квалификацией или использует некачественные детали, что в дальнейшем приведет только к увеличению затрат.

Вы также можете сэкономить деньги, делая ремонт, когда это возможно, вместо того, чтобы полностью заменять радиатор. Замена одного ребра на радиаторе или замена выпускного клапана обойдется вам гораздо аккуратнее с вашим банковским счетом, чем замена радиатора целиком в доме.

Варианты финансирования замены радиатора в доме

Если вы столкнулись с неожиданной стоимостью замены радиатора, общий счет за запчасти и работу может составить от нескольких сотен долларов до нескольких тысяч.Если на вашем банковском счете нет таких денег, не паникуйте. Есть много вариантов финансирования, которые рассчитаны на экстренный ремонт дома.

Персональная ссуда

Для большинства проектов по замене домашних радиаторов персональная ссуда будет самым простым и наиболее подходящим вариантом финансирования, потому что вам не нужно будет занимать огромную сумму денег, чтобы сделать это. Если у вас есть приличный кредитный рейтинг, вы можете иметь необходимые средства на своем банковском счете с помощью личного кредита всего за один день.Вам не нужно сдавать свой дом в залог, и вы даже можете получить ссуду онлайн, не посещая банк или кредитный союз. Персональные ссуды идеально подходят для небольших проектов по благоустройству дома такого типа.

Ссуда ​​под залог жилого фонда

Если вся система отопления вашего дома нуждается в капитальном ремонте и прогнозируемые затраты составляют не менее 10 000 долларов, вам, возможно, придется рассмотреть возможность получения ссуды под залог жилого фонда. Этот вариант функционирует как вторая ипотека и позволяет вам занять единовременную сумму денег под ваш существующий капитал в вашем доме.Однако большинство банков не выдают ссуду на покупку жилья на меньшие суммы, поэтому, вероятно, это не вариант, если вам просто нужно несколько сотен долларов на новый радиатор. Этот тип ссуды также предоставляется под залог вашего дома, а это означает, что ваш дом может оказаться под угрозой, если вы не вернете его.

Кредитная линия собственного капитала

Как и кредиты собственного капитала, кредитные линии собственного капитала или HELOCS обычно имеют минимальную сумму привлечения в размере 10 000 долларов США. В отличие от ссуд под залог собственного капитала, HELOCs больше похожи на кредитную карту, чем на единовременную ссуду, хотя вы занимаетесь под залог собственного капитала вашего дома.Вы можете занимать по кредитной линии по мере необходимости, но не нужно брать все единовременно, и вам нужно будет заплатить только проценты по тому, что вы заимствуете. Опять же, это действительно вариант, только если стоимость замены радиатора в вашем доме достигает пятизначного числа, чего, вероятно, не произойдет, если вы не решите заменить всю систему отопления дома.

Установка радиаторов

Myson Hydronic. Гидравлический панельный радиатор 95% Radiant

Здесь, в Houseneeds, мы гуляем пешком.Когда мы решили расширить офис, нам не хватало тепла в новом помещении. Нет проблем со складом, полным теплоснабжения. Европейские панельные радиаторы Myson были выбраны как лучший способ утеплить пространство. Мы подключили систему отопления здания с помощью трубок Al-PEX, коллектора PEX, затем перешли на трубку HousePEX Pex A и, наконец, на радиаторы Myson

.

Чем отличаются европейские панельные радиаторы?

Европейские панельные радиаторы излучают тепло по горизонтали, излучая 85% тепла примерно по 15-футовой полукруглой схеме.Они нагревают стену только на 15% в виде конвекции. Это противоположность плинтуса из ребристой трубы. Панельные радиаторы быстро реагируют, когда требуется тепло. Это дополняет лучистое тепло, когда неиспользуемое пространство, например, комната для гостей, быстро требует тепла. Во многих домах радиаторы размещают в жилом помещении на цокольном или первом этаже, а затем используют радиаторы в спальнях или прихожих, где требуется быстрое нагревание.

Легко добавить в существующую систему плинтусов!

Панельные радиаторы также работают с такими же темпами, как и гидронные плинтусы.Это означает, что вы можете добавлять по одному радиатору за раз, подключаясь к существующей системе через тройники Mono-Flo. Этот специальный тройник частично отводит воду из серии, экономя воду высокой температуры для остальных радиаторов.

Панельные радиаторы стоят недорого! Радиаторы Myson, начиная с примерно 60 долларов плюс доставка, являются отличной альтернативой плинтусу и дополняют любой излучающий дизайн, где требуется быстрый нагрев.

1. Выбор расположения радиаторов

При выборе места для радиатора необходимо учитывать множество факторов: где вы будете сидеть в комнате, двери, окна и доступ к линиям электропитания.Всегда есть баланс. Картонный макет помогает визуализировать это.

2. Подключение к системе отопления

Вот снимок офисного помещения сверху. В качестве места крепления был выбран неиспользуемый жидкостный конвектор. После нескольких изменений проводки циркуляционный насос, который раньше обслуживал вентиляторный конвектор, теперь подает горячую воду к радиаторам. Коллектор был установлен на вспомогательной плате. Затем PEX был запущен в отдельные места для каждого радиатора.

3. Запуск PEX

Мы использовали излишки HousePEX, которые остались с того момента, когда PEX был чистым. Все наши текущие HousePEX имеют красный или прозрачный цвет и сертифицированы ASTM для обогрева.

Линии вытеснены и закреплены пластиковыми опорами изгиба и зажимами-когтями. Мы подключили радиаторы к 3/8 дюйма, линии подачи и возврата, услуги — с помощью трубчатого коллектора PEX, оснащенного балансировочными клапанами и расходомерами, позволяющими индивидуальный контроль потока.

4. Крепление монтажных кронштейнов

Myson имеет в продаже 2 вида кронштейнов с каждого радиатора. Существует подробное руководство Myson1, которое поможет вам. Мы использовали бетонные кронштейны и опорную плиту из фанеры, так как существующий каркас не подходил для монтажа. Светоотражающая изоляция за радиаторами — хорошая идея, если вы одновременно открываете стены. Поддерживающая доска может быть размером с отпечаток стопы и не является обязательной.Большинство установок крепятся непосредственно к стене.

5. Заглушка подающей и обратной линий

PEX был направлен в выбранное место и вынесен на высоту плинтуса.

6. Присоединение меди к PEX и монтаж плинтуса

Использовались отводы Sioux Chief Copper с заглушкой — XLE23S0. Это обеспечивает зазубрину из PEX 3/8 дюйма для обжима и 1/2 дюйма из меди для сжатия клапанов. Встроенный изгиб на 90 ° обеспечивает необходимый изгиб, а закрученный закрытый конец позволяет легко проводить испытания под давлением.Мы считаем, что это один из лучших способов уйти, если вы собираетесь оставить это в стене. Простой в использовании инструмент для обжима прикрепляет PEX, обеспечивая постоянное соединение.

После того, как PEX был прикреплен к меди, мы прикрепили плинтус (внизу справа). В этом проекте мы не использовали розетки, поэтому они плотно прилегают к плинтусу. Когда используется накладка, делается отверстие размером чуть меньше, чем можно сделать на крышке, что упрощает присоединение клапана. Заглушки были вырезаны и очищены для клапанов.

7. Установка клапанов Myson

Производитель предоставляет четкие инструкции и специальный клей для клапанов. Они прижимаются к меди гаечным ключом.

8. Подвешивание радиатора

В идеале два человека могут подвешивать радиатор к кронштейнам, сначала подвешивая верх, а затем надев его на нижний крюк. Вот панель на месте крупным планом.

9. Готовый продукт

Вот панель в новом пространстве. Все радиаторы связаны в один термостат. Мы разместили термостат в центре комнаты. Клапан TRV, поставляемый Myson в качестве аксессуара, отдельно управляет каждым радиатором. Клапан TRV имеет настройку температуры. Это позволяет объединить весь этаж дома как одну зону с индивидуальным контролем помещения.

10. Термостатический радиаторный клапан Myson TRV, крупный план и клапан LKD16AN, крупный план

Вот что делать с радиаторами при ремонте коричневого или таунхауса

Если вы покупаете бруклинский таунхаус, нуждающийся в большом ремонте, есть большая вероятность, что в нем есть радиаторы, работающие от системы водяного или парового отопления. .Решение о том, что делать с радиаторами — заменить, восстановить или удалить их в пользу системы воздушного отопления и охлаждения — может иметь большое влияние на внешний вид дома и на бюджет.

Первым делом определитесь с типом системы отопления. Большинство бруклинских домов из коричневого камня — в частности, классические итальянские дома середины XIX века — были построены без центрального отопления. Начиная с 1880-х годов, в таунхаусах и роскошных жилых домах, построенных для богатых, стали появляться паровые системы, а затем и принудительный воздух.Паровые системы были установлены в подавляющем большинстве коричневых домов в период с 1910 по 1930 годы, а также несколько систем горячего водоснабжения.

Объявление 1897 года о паровых котлах и радиаторах. Изображение предоставлено Brooklyn Daily Eagle

«Когда я смотрю на какой-то четырехэтажный дом из коричневого камня, который в какой-то момент был преобразован в жилой дом, а трубы были заменены, и их просто невозможно вернуть обратно, я иногда говорю людям, что им нужно начинать все сначала», — сказал сантехник. Джон Катанео из Gateway Plumbing and Heating, специализирующийся на системах отопления.«Но в большинстве случаев это просто плохо сделанные изменения, которые были сделаны за эти годы. Большинство систем можно восстановить, и их можно заставить работать тихо и эффективно ».

По словам Катанео, старую паровую систему можно восстановить менее чем за 5000 долларов. Замена его на новую высокопроизводительную систему горячего водоснабжения стоит около 20 000 долларов на этаж.

Фото Сьюзан Де Врис

«Горячая вода — это гораздо более гибкая система, в которой вы можете регулировать расход воды, температуру воды и температуру радиатора.Есть больше приспособлений, основанных на потребностях дома », — сказал Катанео. «Steam работает как одна большая система с гораздо меньшей гибкостью».

Система вентиляции и кондиционирования с принудительной подачей воздуха — это третий вариант, при котором сухой нагретый воздух подается в комнату через вентиляционные отверстия.

«Принудительный воздух намного суше, поэтому я рекомендую соединить его с увлажнителем», — сказала архитектор Сара Джейкоби. «Иногда мы делаем систему с принудительной подачей воздуха в сочетании с небольшими радиаторами, поскольку людям нравится качество тепла, которое она обеспечивает».

Фото через Баркера Фримена

Паровые системы и системы горячего водоснабжения поставляют тепло через радиаторы, которые остаются горячими в течение длительного времени даже после отключения котла, и многие дома из коричневого камня поставляются с оригинальными чугунными радиаторами без повреждений.Заменять, восстанавливать или скрывать их под крышкой радиатора — это в основном эстетическое предпочтение.

«С существующими радиаторами не существует универсального подхода. Это действительно зависит от того, каким наши клиенты хотят видеть пространство, а также от размера, стиля и состояния радиатора », — сказала архитектор Сара Джейкоби. «Если мы восстанавливаем историческую среду, мы обычно снимаем крышки, затем чистим и красим радиаторы, интегрируя их с дизайном интерьера. Если они в плохом состоянии, если в комнате мало места или если наши клиенты предпочитают более современную атмосферу, мы рекомендуем заменить их.”

Фото через Элизабет Робертс

Некоторые архитекторы заменяют оригинальные радиаторы на новые чугунные марки Governale, похожие на старые радиаторы с более тонким профилем. Марка радиаторов Runtal — еще один вариант для тех, у кого есть системы горячего водоснабжения.

«(Runtals) почти не занимают места, и их можно раскрасить по индивидуальному заказу, поэтому они являются отличным вариантом», — сказал Якоби. «Я использовал их с клиентом при ремонте коричневого камня Bed Stuy, и благодаря минимальным профилям мы смогли оптимизировать планировку внутренних пространств.”

Перемещение радиаторов под окна — еще один способ убрать радиаторы и повысить эффективность.

Фото через Сару Джейкоби

«Если есть бюджет, я бы предпочел разместить их под окнами и держать под толщиной стены. Это естественное место для этого », — сказал архитектор Брайан Натинский. «Я накрываю их крышкой или встраиваю их в шкаф с крышкой, которая смывается и утоплена в стене».

Натинский также сочетает в себе радиаторы с системами приточной вентиляции, которые могут сработать, пока радиаторы нагреваются.

«Я считаю, что лучшая комбинация — это радиаторы в качестве основного источника тепла и принудительный воздух в качестве дополнительного источника», — сказал он.

Похожие статьи

Напишите по адресу [email protected] с дальнейшими комментариями, вопросами или советами. Подписывайтесь на Brownstoner в Twitter и Instagram и ставьте нам лайки на Facebook.

Двухтрубный паровой радиатор

— Руководство по установке

Компоненты

Знай свою систему

Прежде чем пытаться заменить двухтрубный паровой радиатор, убедитесь, что там уже есть.Мы настоятельно рекомендуем обратиться к профессиональному опытному паровому инженеру. Вот некоторые из них, которых мы знаем лично, и вот отличная база данных экспертов по пару по всей Америке.

Несколько вещей для проверки:

  • Ваша двухтрубная система действительно двухтрубная или это двухтрубная система вентиляции?
  • Есть ли у вас безобидно выглядящие колена на обратной стороне ваших радиаторов и клапаны с логотипом Richardson на впуске? Подумайте дважды, прежде чем убирать эти локти!
  • Живете в большом многоквартирном доме? Уточните у суперкара, есть ли в системе вакуумный насос.

Наш лучший совет — воспользоваться услугами опытного специалиста по пароварке — это не тот набор навыков, который требуется у обычного сантехнического подрядчика.

Размер трубы

Мы поставляем двухтрубные паровые радиаторы с втулками ½ «или ¾». Сообщите нам при заказе, какой размер вы будете использовать.

Подготовка площадки

Следите за тем, чтобы поверхность пола была в хорошем состоянии. Не устанавливайте чугунный радиатор на ненадежный пол.

Вероятно, внутри радиатора осталась вода, оставшаяся после производственного процесса.Это испачкает пол, поэтому обязательно защитите место, в котором вы работаете.

Чугунные радиаторы очень тяжелые. Всегда защищайте пол от царапин.

Перед установкой радиатора необходимо знать материал стен и измерить стойкость стен — это значительно упростит установку. Более подробную информацию см. В нашем руководстве по установке настенных опор.

Шаг

При установке клапанов BOE (см. Ниже) важно установить радиатор с шагом не менее 1 / 16 дюймов на каждые восемь секций радиатора.

При установке с подачей вверху радиатор следует устанавливать ровно.

Впуск вверху: не требует шага
Впуск внизу: требует шага к выпускной стороне

Установка клапана

Используйте разводной ключ на клапане или защитите поверхность тряпкой. Никогда не используйте трубный ключ непосредственно на готовой поверхности клапана — это может повредить декоративную отделку.

Вставьте штуцер с помощью гаечного ключа. Нанесите на патрубки герметик, например, тефлоновую ленту.На соединении между клапаном и задней гайкой ничего не требуется — уплотнение обеспечивает уплотнение из EPDM.

Не подключайте клапан, пока не будет установлена ​​стена (если используется).

Вакуумный выключатель

В стандартную комплектацию всех паровых радиаторов входит вакуумный прерыватель. В определенных ситуациях — например, в системе с вакуумным насосом — это может оказаться проблематичным. Сообщите нам при заказе, работает ли система в условиях вакуума. Если радиатор уже прибыл с вакуумным выключателем, замените его на вилку.Вилки можно переключать с помощью шестигранного ключа на 13 мм.

После установки

Мы рекомендуем сервисное обслуживание котла после установки любого нового радиатора.

Двухтрубный паровой радиатор Mercury 4 Column 34 дюйма из олова.

Поиск и устранение неисправностей

Проверьте правильность размера трубы
Попробуйте изменить давление в котле
Проверьте правильность наклона радиатора
Убедитесь, что клапан полностью открыт

  • Радиатор не нагревается

Убедитесь, что клапан открыт.
TRV слишком низко?

Убедитесь, что клапан не дросселирован.
Проверьте, не слишком ли высокое давление в котле.
Если конфигурация клапана — BOE, убедитесь, что радиатор наклонен.

Установка и ремонт радиатора | Binghamton

СОХРАНЯЙТЕ ТЕПЛО ИЗ РАДИАТОРОВ ВЕСЬ СЕЗОН!

BODEK INC.обладает опытом, чтобы удовлетворить все ваши требования к установке радиаторов, включая установку нескольких фитингов, разовую замену и ремонт радиатора.

У вас есть старый дом, который вы хотите сохранить?

Печь с приточным воздухом устанавливать не требуется! Для инвазивных воздуховодов часто требуются невыносимые потолки и подвесные потолки для установки новой системы отопления.


BODEK INC. Может помочь вам сохранить ваши радиаторы теплыми и поджаренными, когда они вам больше всего нужны, сохранив при этом целостность вашего старинного дома.Когда требуется замена, мы соединяем современные, эффективные котлы с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами). Такой подход создает более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.

По нашему опыту, радиаторы почти всегда в порядке. Обычно необходимо заменять котлы, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам.

ПРОБЛЕМЫ С РАДИАТОРОМ

Радиаторы необходимо проверять на герметичность, особенно между отдельными секциями.В агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба. Протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию с нажимным ниппелем в 1930-х годах, и утечки в этих моделях можно устранить с помощью герметика, такого как J-B Weld.

Если вы хотите заменить радиатор пара или горячей воды, позвоните в BODEK INC., Чтобы демонтировать старый радиатор и установить новый. Крайне важно убедиться, что все трубы и клапаны подключены и функционируют должным образом.Наши сотрудники сертифицированы в области комплексных услуг по установке, ремонту и техническому обслуживанию радиаторов. Мы постоянно обучаемся, чтобы не отставать от новых инноваций и лучших практик. Если вы нуждаетесь в настройке или подозреваете, что на работе у вас дома может быть более серьезная проблема с отоплением, BODEK INC. Здесь для вас.

КОГДА НАМ ЗВОНИТЬ

  • Из радиатора течет вода

  • Снаружи ржавчина

  • Внутри скопилась ржавчина или грязь, которые препятствуют потоку воды

  • Радиатор издает громкие или необычные звуки

  • Радиатор неожиданно сильно нагревается или испытывает колебания температуры

  • Кажется, что часть радиатора холодная, тогда как остальная часть горячая, что указывает на скопление воздуха в устройстве

Мы понимаем, что иногда случаются вещи, которые невозможно предотвратить.В экстренных случаях звоните нам. Мы устраним проблему с вашим радиатором или бойлером, оценим и обсудим с вами лучший способ действий, будь то ремонт или замена, и приступим к работе. Мы работаем для вас 24 часа в сутки, 7 дней в неделю. Вы поговорите напрямую с дежурным специалистом, когда позвоните в нерабочее время нашего офиса. Не надо ждать, гадая, кто появится. Сделайте нас своим партнером в обеспечении безопасности и уюта вашей семьи в течение всего года.

Стоимость замены котла на 2021 год — Калькулятор затрат на реконструкцию

Если вы строите новый дом или делаете капитальный ремонт, установка бойлера вместо центральной печи обеспечит гораздо большую эффективность и улучшенный контроль температуры во всем доме.

Установка котла — один из самых эффективных и функциональных вариантов отопления всего дома. Средняя стоимость установки составляет от 6500 до 11000 долларов.

Мы рассмотрим цены на бытовые котлы и затраты на установку, а также энергоэффективность.

Что такое котел отопления?

Котел (газовый или масляный) в качестве теплоносителя использует воду. Вода нагревается внутри котла, а затем насос направляет ее по трубам, которые могут быть подключены к обогревателям плинтуса, трубам излучающего пола или радиаторам.

Котлы составляют около 1,5% всех систем отопления, установленных в США. На самом деле котлы и радиаторы устанавливаются в основном в северных штатах, где очень низкие температуры сохраняются в течение многих месяцев.

В большинстве случаев дома уже оборудованы радиаторами горячей воды и бойлерами, и домовладельцы их придерживаются. Следовательно, они ремонтируют или заменяют старые котлы, насосы, радиаторы, трубы и другие компоненты системы, которые повреждены или старые не подлежат ремонту.

Стоимость нового котла

Котел принудительный горячей воды стоит

Газовый котел

3600–5100 долл. США

Масляный котел

4100–5 700 долл. США

Базовые платы

1 900–3500 долларов

Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

В США домовладельцы сообщают о расходах около $ 6 500–10 000 на установку отопительного котла.По сравнению со стоимостью топочной системы с принудительной подачей воздуха установка котла с радиаторами примерно в 3 раза дороже. Тем не менее, это превосходная система отопления в районах с продолжительной холодной погодой.

Ваша общая стоимость будет зависеть от:

— размер дома
— трудоемкость
— количество циркуляционных клапанов
— количество радиаторов
— другие части системы, такие как воздуховоды, трубы и т. Д.

Новые радиаторы стоят $ 100-500 каждый, в зависимости от их размера.Установка радиаторов на плинтус стоит $ 400–1300 в зависимости от количества радиаторов и сложности работы.

Если вы хотите установить теплый пол, рассчитывайте заплатить $ 3-7 за квадратный фут , в дополнение к затратам на установку котла.

Имейте в виду, что вам может потребоваться отремонтировать или полностью заменить старые водопроводные трубы, чтобы котел заработал. Средняя стоимость ремонта трубопровода $ 550–1200 . Однако замена всей основной линии может стоить от 1575 долларов до 4900 долларов в зависимости от размера трубы и сложности труда.

Средняя цена котла

Установка или замена газового котла стоит от до 3000-7000 долларов или больше (включая оплату труда).

Полная стоимость замены будет зависеть от типа котла и сложности работы. Имейте в виду, что высокоэффективный газовый котел стоит как минимум на долларов на 1000–2000 долларов на дороже, чем стандартная газовая модель.

В целом цена котла (масляного или газового) зависит от двух факторов: марки и эффективности (AFU).Этот рейтинг эффективности описывает, какая часть энергии котла фактически преобразуется в тепло, а не тратится впустую в реальных условиях.

Котлы стандартного КПД имеют AFU 80-85%.

Котлы с высоким КПД имеют AFU не менее 90%. Хотя они стоят на несколько тысяч долларов больше, чем стандартный бойлер, они также могут сэкономить до 30% на ваших расходах на отопление.

Жидкотопливный котел стоит на на 20-35% больше, чем на газовый.

Котел принудительный горячей воды стоит

Газовый котел

3600–5100 долл. США

Масляный котел

4100–5 700 долл. США

Базовые платы

1 900–3500 долларов

Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Как определить правильный КПД котла для вашего дома

Если вы хотите точно определить мощность котла в БТЕ, которая приведет к максимальной экономии, лучше всего попросить специалиста по HVC провести ручной расчет J.Часто профессионалы делают это бесплатно в рамках предоставления вам сметы на установку котла.

Однако вот как вы можете сделать эту оценку самостоятельно:

— Если ваш дом расположен в холодном климате, ваш котел должен иметь выходную мощность не менее 50-60 БТЕ на квадратный фут

— Если в вашем доме много окон и дверей, а погода часто бывает холодной, 60 БТЕ могут быть более подходящими

— Плохая изоляция стен и крыши потребует более высокого выхода BTU.Если ваш дом плохо изолирован, подумайте о том, чтобы сначала провести эту модернизацию, прежде чем вкладывать деньги в более мощный котел

.

— Если ваш дом находится в тени (вокруг много деревьев), вам потребуется более высокая мощность для обогрева вашего дома по сравнению с домом, который полностью открыт для солнечного света.

— Если вы живете в теплом климате, для вашего котла может быть достаточно 30-35 БТЕ.

— Для старого дома потребуется более мощный котел, чем для дома новой постройки.

Чтобы получить точную оценку, вы также можете использовать наш калькулятор нагрузки HVAC

Стоимость перехода с газового на масляный котел

Поскольку газовый котел значительно более эффективен, чем котел, работающий на жидком топливе, многие домовладельцы рассматривают возможность замены одного котла другим.

Если вы хотите перейти с масляного котла на газовый, вам следует выделить как минимум 2 000 дополнительных долларов на эту замену. Однако часто затраты на рабочую силу даже выше, особенно если речь идет о очистке окружающей среды.

Однако вы должны иметь в виду, что может возникнуть ряд дополнительных скрытых затрат:

При замене масляного бойлера необходимо проверить бак на возможные утечки, так как они представляют опасность для окружающей среды. Один только тест стоит около $ 500-650 .Кроме того, необходимо было проверить грунт вокруг резервуара, а это стоит $ 300-500 .

Если масляный бак расположен над землей, его демонтаж будет стоить $ 1,200-2,000 . Однако, если он расположен под землей, плата за удаление может достигать 3000 долларов.

В случае незначительного загрязнения почвы в результате разлива нефти его очистка обычно стоит долларов США 3,000-4,5000 . Однако, если это более крупная работа, цена может достигать $ 10 000 .

В случае сильного загрязнения почвы очистка окружающей среды обойдется в десятки тысяч долларов. Домовладельцы нередко тратят до $ 90 000–1 000 000 на ликвидацию крупного разлива нефти.

Также помните, что когда вы переходите с масляного котла на газовый, вам нужно будет установить новый газовый штуцер и счетчик. Это стоит 1000-1700 долларов и выполняется вашей местной газовой компанией.

Подключение газопровода между счетчиком и вашим домом добавит еще $ 500–1100 к общей стоимости установки.

Хотя переход с нефти на газ может показаться очень дорогостоящим обновлением, следует помнить о нескольких вещах:

— газовое котельное оборудование значительно дешевле масляных котлов. Для качественных устройств разница в цене может достигать 4000 долларов

— цена на газ значительно ниже цены на нефть как источник тепла. Хотя в настоящее время нефть стоит недорого, ее цена может сильно колебаться и может вырасти, когда вы меньше всего этого ожидаете.

— установив газовый котел, вы избежите ржавчины масляного котла и образования разливов, что очень дорого обходится.

— если что-то сломается, масляный котел в ремонте дороже, чем газовый. Разница в цене может составлять $ 250-500

Лучшие варианты газового котла

Котел принудительный горячей воды стоит

Газовый котел

3600–5100 долл. США

Масляный котел

4100–5 700 долл. США

Базовые платы

1 900–3500 долларов

Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Вот лучшие газовые котлы, которые специалисты HVAC рекомендуют домовладельцам.

1. Отопительный котел Elite FT: высокоэффективный настенный газовый котел с показателем AFUE до 97%. Он доступен в 6 моделях различных размеров, от 55 000 до 399 000 БТЕ. Теплообменник из жаротрубной стали из нержавеющей стали обеспечивает оптимальную теплопередачу. За последние 3 года Energy Star оценила Elite FT как самый эффективный котел. 3000-5200 долларов США

3. Котел Lennox GWM-IE: газовый модулирующий конденсационный водогрейный котел, который может быть установлен на стене.Обеспечивает высокий КПД 95% AFUE. Этот агрегат имеет электронный регулятор розжига, который контролирует температуру воды. При необходимости он автоматически включает горелку. Также имеется горелка из коррозионно-стойкой сетки из нержавеющей стали. Обратите внимание: если вас интересует этот котел, вам необходимо найти местного дилера через веб-сайт Lennox, так как эти устройства недоступны у сторонних продавцов. 3000–4 500 долл. США.

3. Bosch Greenstar: газовый конденсационный котел с КПД 96.1% AFUE и помогает снизить выбросы закиси азота. Может быть установлен как отопительный или комбинированный котел. Доступен как напольный, так и настенный. 2400–3000 долл. США

4. Комбинированный котел Westinghouse: модулирующий конденсационный газовый котел со встроенной опцией нагрева воды. Настенный блок обеспечивает эффективность AFUE до 95%, а напольный блок обеспечивает эффективность AFUE до 93,2%. Имеет горелку из керамического волокна с высокой эффективностью сгорания и низким уровнем выбросов NOx. 2100–2300 долл. США

5. Наклонный сторожевой котел: газовый котел с КПД 84,4% AFUE. Он доступен в 5 размерах, от 34 до 150 MBH. Предлагает передовую технологию теплового наведения, которая отслеживает потребность в тепле, экономя ваши деньги на топливе. 1500–1800 долларов США

Топовые марки масляных котлов

Вот лучшие масляные котлы, которым доверяют профессионалы HVAC.

1. Конденсационный масляный котел Firebird — FB P90 HYDRO: уникальный агрегат, потому что это один из немногих действительно конденсационных котлов на рынке.Он имеет сверхпрочную изоляцию, обеспечивает 95 000 британских тепловых единиц и эффективность 91,5% AFUE. Такой высокий рейтинг сопоставим с рейтингом настенного высокоэффективного газового котла. 3 300 долл. США

2. Burnham PV8h5WT-TBWF Водяной / паромазутный котел: этот котел без конденсации имеет секционную чугунную конструкцию, несколько вариантов жидкотопливных горелок и интеллектуальную систему управления. Он обеспечивает эффективность AFUE 85,3% и выходную мощность 141 000 БТЕ. 3 700 долл. США

3.Buderus G125BE / 21 Logano 63 MBH: — это топовая конденсационная модель с КПД 90,7% и мощностью 63 000 БТЕ. Этот котел оснащен горелкой новаторской конструкции, которая горит при более низкой температуре и рециркулирует дымовые газы. В результате получается более полное сгорание с очень низкими выбросами оксидов азота и почти без сажи.

4. Жидкотопливный паровой котел с наклонным ребром TR-30-PZ: — котел без конденсации, который имеет чугунную конструкцию, 84.Рейтинг КПД AFUE 15% и выходная мощность 101 000 БТЕ. Этот агрегат имеет больше БТЕ на секцию, чем обычные котлы. 2 300 долл. США

5. Паровой масляный котел Weil-McLain P-SGO-3: — это котел без конденсации, обеспечивающий 83,8% AFUE и выходную мощность 85 000 BTU. Простая чугунная конструкция и легкодоступная панель делают это устройство простым и быстрым в обслуживании. 2 100 долл. США .

Преимущества котла перед печью

Самым большим преимуществом котельной системы для отопления является ее эффективность, простота и универсальность.

Обычно для нагрева жидкости используется бойлер (газовый или масляный), который затем распределяется по системе труб в подпольные, настенные или плинтусные радиаторы.

Охлажденная вода возвращается обратно в котел, нагревается и снова рециркулирует. Насос постоянно перекачивает воду из котла в трубы и обратно.

Причина, по которой котел более эффективен, чем печь, заключается в том, что жидкость является лучшим проводником тепла по сравнению с воздухом. Фактически, воздух считается очень плохим проводником тепла.

Теплопроводность воздуха составляет 0,024 Вт на метр по Кельвину. Для сравнения, проводимость воды составляет 0,58 Вт на метр по Кельвину. Это означает, что вода может поглощать и передавать выделяемое тепло намного лучше, чем воздух, поэтому вы будете терять намного меньше тепла и тратите меньше своих счетов за электроэнергию.

Может ли котельная охладить дом?

Стоимость печи с принудительным нагревом воздуха (дома площадью 1800 кв. Футов)

Печь с горячим воздухом

4500–5900 долл. США

Центральные воздуховоды и воздуховоды

11900–16100 долл. США

Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Оказывается, современные котельные системы отопления предназначены также для охлаждения.Они работают так же, как и при необходимости тепла, за исключением того, что в качестве теплоносителя используется холодная вода. Есть некоторые системы, которые только нагревают, поэтому, если вам также нужен кондиционер, убедитесь, что вы устанавливаете соответствующую систему.

Интересно, что многие домовладельцы понятия не имеют, что котельная может охладить их дом, и делает это более эффективно, чем система принудительной подачи воздуха. Это связано с тем, что большинство людей устанавливают котел из-за его преимуществ в отоплении, потому что другие системы не обеспечивают почти такой же уровень комфорта и эффективности.

Является ли отопление в котле более эффективным, чем приточный воздух?

Если вы хотите повысить энергоэффективность своего дома и снизить ежемесячные расходы на отопление, система водяного отопления дает наибольшее преимущество.

Министерство энергетики США рекомендует лучистое водяное тепло по сравнению с другими традиционными системами по ряду причин:

— более эффективен, чем отопление плинтуса, а также принудительное отопление горячим воздухом
— нет потерь энергии через воздуховоды
— может работать от различных источников энергии
— создает равномерное распределение тепла по полу, что является намного более удобный
— предлагает максимальную эффективность в домах с меньшими размерами комнат и более низкими потолками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
