Изготовление катушки для импульсного металлоискателя своими руками — Мир искателей
Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.
Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).
Катушка для импульсного металлоискателя из витой пары
Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине).
Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:
- Отрезаем 2,7 метра провода.
- Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
- Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
- Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:
- Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
- Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:
- Места спайки изолируем при помощи термотрубок или изоленты.
- Для вывода катушки, берем провод 2*0.
5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем. - Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
- Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:
5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.- Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
- Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.
- Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.
При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:
- Ворота железные – 190 см
- Каска – 85 см
- Монета 5 кос СССР – 30 см.
Большая катушка для импульсного металлоискателя своими руками.
Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.
Итак, процесс изготовления катушки для импульсных металлоискателей:
- Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.
- При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
- Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
- Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
- Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
- После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
- Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
- Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое.
- Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
- Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
- С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.
Катушка для металлоискателя Пират и Clone Pi | Лучшие самоделки
Мы ранее рассказывали, как сделать металлоискатель Пират своими руками, при его изготовлении многие задаются вопросом как и из чего к нему сделать катушку, чтобы она и выглядела хорошо и была не сложной в изготовлении. Сегодня я покажу как сделать такую катушку, которая подойдёт как для Пирата так и для подобных импульсных МД, например, Clone Pi.
Для создания катушки нам понадобится:
- Эпоксидная смола;
- Красящий чёрный пигмент для эпоксидки, у меня это будет просто активированный уголь;
- Плотный пенополистирол 20 мм;
- Гайки, болты и шайбы;
- Обмоточный провод.
Как сделать катушку для металлоискателя Пират, инструкция:
Для начала сделаем намотку катушки, для этого нужно начертить циркулем форму будущей катушки и перегородку по средине с утолщением под крепление. Затем нужно разметить контур по которому будем наматывать саму катушку, я обычно располагаю его на 1 см от внешнего контура.
Далее ставим точки по этому кругу, в этих местах будем сверлить отверстия под зубочистки.
Катушка для металлоискателя Пират и Clone Pi
Итак шаблон сделали, накладываем его на фанеру или ДСП и продавливаем чем-то острым точки под сверление (я сейчас показываю на примере немного другого типа катушки но смысл такой же). Далее просверливаем в ДСП отверстия сверлом диаметром 1,5 мм и вставляем в них разломанные пополам зубочистки, острым концом в отверстия и наматываем на них обмоточным проводом обмотку датчика, количество витков зависит от диаметра катушки, в прошлой статье мы писали, как рассчитать их.
Катушка для металлоискателя Пират и Clone Pi
Катушка для металлоискателя Пират и Clone Pi
Я буду делать катушку диаметром 20 см. После намотки скрепляем витки скотчем или обвязываем ниткой и затем припаиваем кабель.
Катушка для металлоискателя Пират и Clone Pi
По средине я добавил палочку для суши для жёсткости, а далее можно катушку обмотать стеклотканью но так как я её не нашёл то обмотаю хлопковой лентой от петли размагничивания кинескопного телевизора.
Катушка для металлоискателя Пират и Clone Pi
Ушки для крепления штанги я выпилил из стеклотекстолита.
Катушка для металлоискателя Пират и Clone Pi
Дальше буду делать форму для заливки катушки, её буду делать многоразовой, разборной, чтобы в будущем ещё можно её использовать для создания катушек.
Вырезаем по шаблону в пенополистироле круг и внутренние части, э это сделал лобзиком и затем зашлифовал наждачной бумагой. Закрепляем их на ещё одном сплошном куске пенополистирола с помощью болтов с гайками и шайбами.
Катушка для металлоискателя Пират и Clone Pi
С внутренней стороны формы куда будет заливаться эпоксидный клей я всё обклеил хорошенько скотчем и затем смазал льняным маслом, чтобы эпоксидная смола хорошо отходила после застывания.
Для закрашивания эпоксидки растворил 10 таблеток активированного угля (лучше использовать побольше 15-20 штук) в 280 мл эпоксидного клея, перед этим нужно их растолочь, затем заливаем отвердитель для смолы.
Катушка для металлоискателя Пират и Clone Pi
Готовую эпоксидку заливаем в форму и оставляем на время которое указано на упаковке к клею, обычно это 1-2 суток. Толщина самой катушки получилась 11-12 см и её вес составил 300 грамм.
Катушка для металлоискателя Пират и Clone Pi
Катушка для металлоискателя Пират и Clone Pi
Форма, части которой были обклеены скотчем разобралась отлично, эпоксидный клей к ней не приклеился, в отличии от ранее мной сделанной формы которая была обклеена синей изолентой.
Катушка для металлоискателя Пират и Clone Pi
Грани катушки получились острые но их можно обрезать ножом и обработать дремелем.
Катушка для металлоискателя Пират и Clone Pi
Катушка для металлоискателя Пират и Clone Pi
Далее нужно катушку обезжирить, я это сделал с помощью бензина «Калоша» и покрасил чёрной краской из баллончика, сделал это из-за того, что катушка у меня получилась немного прозрачной, надо в следующий раз добавлять больше активированного угля.
Катушка для металлоискателя Пират и Clone Pi
Вот так выглядит готовая самодельная катушка для металлоискателя Пират, Clone Pi и других импульсных МД.
Катушка для металлоискателя Пират и Clone Pi
Намотка катушки металлоискателя своими руками
При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.
Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением.
Для этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.
Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.
В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:
В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:
В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».
Перед началом работ нужно выставить в ячейках необходимые параметры:
- индуктивность – 2290 mkH;
- толщина провода – 0,4 мм;
- оправа катушки – 111 мм.
После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:
Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.
Прикрепленные файлы : АРХИВ
МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ
При изготовлении металлоискателей любых типов особое внимание следует уделять качеству поисковой катушки (катушек) и точной ее настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто случается, что при правильной и вполне работоспособной схеме частота «плавает», что может, конечно, объясняться и температурной нестабильностью применяемых элементов (в основном конденсаторов).
Я лично собрал не один десяток разных металлоискателей и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек-датчиков и их настройке для однокатушечных металлоискателей.Изготовление хорошей катушки
Обычно катушки металлоискателей мотают «внавал» на какой-либо оправке – кастрюле, банке и т.д. подходящего диаметра. Затем обматывают изолентой, экранирующей фольгой и снова изолентой. Такие катушки не обладают необходимой жесткостью конструкции и стабильностью, очень чувствительны к малейшей деформации и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело подстраивать и от ручки-регулятора ваши пальцы будут постоянно в больших болючих мозолях:).
Часто рекомендуют такую катушку «залить эпоксидкой», но куда ее, эпоксидку, заливать, если катушка бескаркасная?.. Могу предложить простой и легкий способ изготовления качественной катушки, герметичной и стойкой ко всякого рода внешним воздействиям, обладающей достаточной жесткостью конструкции и, к тому же, обеспечивающей простое крепление к палке-штанге без всяких кронштейнов.
Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае провода с лаковой изоляцией марок ПЭЛ или ПЭВ, где мелкие ее повреждения на глаз не видны). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас для выводов. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо пропаять друг с другом и тщательно заизолировать изолентой или при помощи термоусадочной трубки.
На такой каркас нетрудно намотать нужное количество витков провода и промазать их, например, лаком, эпоксидкой, или залить все герметиком. Сверху каркас с проводом закрывается крышкой каб.-канала. Если бортики этой крышки невысокие (это зависит от размера и типа короба), то боковые надрезы на ней можно не делать, потому что она итак достаточно хорошо гнется. Выходные концы катушки выводятся наружу рядом друг с другом.
После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), заливки ее клеем или герметиком и механической обработки неровностей, следует сделать экран. Для этого берется фольга от электролитических конденсаторов или пищевая фольга из магазина, которая нарезается на полосы шириной 1,5 … 2 см.
Фольга наматывается вокруг катушки плотно, без зазоров, внахлест. Между концами фольги в месте выводов катушки нужно оставить зазор 1 … 1,5 см, иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем сверху фольга обматывается по всей длине любым луженым проводом (без изоляции) по спирали, с шагом около 1 см. Провод обязательно должен быть луженым, иначе может иметь место несовместимый контакт металлов (алюминий-медь). Один из концов этого провода будет являться общим проводом катушки (GND).
Потом вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги-экрана от механических повреждений.
Настройка катушки металлоискателя
Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур:
Реальная индуктивность катушки, как правило, не соответствует ее расчетному значению, поэтому добиться нужной частоты контура можно подбором соответствующих конденсаторов.
Для облегчения подбора этих конденсаторов удобно сделать так называемый «магазин емкостей». Для этого можно взять подходящий переключатель, например типа П2К на 5 … 10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно, главное, чтобы была возможность включать несколько кнопок одновременно). Чем больше будет кнопок на вашем переключателе, тем, соответственно, большее количество емкостей можно включить в «магазин». Схема простая и приведена ниже. Весь монтаж навесной, конденсаторы паяются прямо к выводам кнопок.
Здесь приведен пример для подбора конденсаторов последовательного колебательного контура (два конденсатора + катушка) с емкостями около 5600 пФ. Переключая кнопки можно задействовать разные емкости, указанные на соответствующей кнопке. Кроме того, включая одновременно несколько кнопок, можно получить суммарные емкости. Например если одновременном нажать кнопки 3 и 4 получим суммарные емкости 5610 пФ (5100 + 510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850).
Таким образом можно создать необходимый набор емкостей для точного подбора нужной частоты настройки контура. Выбирать емкости конденсаторов в «магазине емкостей» нужно исходя из тех значений, которые даны в вашей схеме металлоискателя. На примере, который здесь дан, емкости конденсаторов по схеме указаны 5600пФ. Поэтому в «магазин» первым делом включены, конечно, эти емкости. Ну а далее берите емкости с меньшими номиналами ( 4700, 4300, 3900 пФ например), и совсем небольшими (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом вы сможете простым переключением кнопок и их комбинацией получить очень широкий диапазон емкостей и настроить катушку на требуемую частоту. Ну а затем останется только подобрать конденсаторы с емкостью, равной той, какая получилась у вас в результате на «магазине емкостей». Конденсаторы с такой емкостью и следует ставить в рабочую схему. Следует иметь в виду, что при подборе емкостей сам «магазин» нужно подключать к металлоискателю именно тем проводом/кабелем, который и будет в дальнейшем использоваться, а провода подключения «магазина» к катушке нужно сделать как можно короче! Потому что все провода имеют еще и свою емкость.
В следующей статье мы рассмотрим методы улучшения стабильности питания и повышении громкости сигнала в наушниках. Автор — В. Барышев
Форум по металлоискателям
Форум по обсуждению материала МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ
Изготовление катушки для импульсного металлоискателя своими руками
Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения.
В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.
Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).
Катушка для импульсного металлоискателя из витой пары
Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будит иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т. д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!
Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:
- Отрезаем 2,7 метра провода.
- Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
- Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
- Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обоих сторон, и следим чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:
- Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем во внутрь.
- Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:
- Места спайки изолируем при помощи термотрубок или изоленты.
- Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
- Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т. д.
- Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:
д.- Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
- Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.
- К второму концу провода подпаиваем разъем, и наша катушка готова к применению.
При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:
- Ворота железные – 190 см
- Каска – 85 см
- Монета 5 кос СССР – 30 см.
Большая катушка для импульсного металлоискателя своими руками.
Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.
Итак, процесс изготовления катушки для импульсных металлоискателей:
- Изготавливаем лекало. Для этого в любой графической программе, лисуем наше лекало, и распечатываем его в размере 1:1.
- При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
- Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
- Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
- Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
- После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
- Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
- Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т. к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
- Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
- Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
- С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.
Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.Как сделать катушку на металлоискатель пират
Описание сборки металлодетектора Пират своими руками, 3 вида подходящих плат, ответы на популярные вопросы о правильной пайке.
3 нюанса о спайке плат +ТЕСТ для сомо проверки.- Какие схемы наиболее подходят для использовании на металлоискателе?
а) Транзисторная или NE555.
б) КР 1006 ВИ1, NE555 или Am2504.
- Какую схему предпочтительнее всего использовать для установки на Пират и почему?
а) Транзисторную — она увеличит радиус действия прибора.
б) NE555, поскольку она обеспечит лучшую стабильность при работе.
- Какой источник питания подключают к плате для работы металлоискателя?
а) Одну батарейку типа Крона.
б) Четыре батарейки Крона, что соединены параллельно.
в) Один аккумулятор.
- При сборке аппарата на транзисторе, что обозначает резистор R1?
а) Частота генерации.
б) Длительность импульса.
Ответы:
- а) Для сборки металлоискателя своими руками желательно использовать транзисторную плату или NE555.
- б) Для установки на детектор желательнее использовать плату NE555. Так значительно стабилизируется работа оборудования.
- б), в) Для нормального функционирования металлодетектора применяют источник питания в виде четырех батареек Крона, соединённых между собой или одного аккумулятора. Оба источника подходящие, но для простоты ставят аккумулятор и не тратят времени на соединение батареек.
- а) R1 на транзисторе означает частоту генерации. Длина импульса обозначается, как R2.
Так значительно стабилизируется работа оборудования.Определение: Металлоискатель Пират (МП) – прибор импульсного типа, с понятной для самостоятельной сборки схемой. Металлодетектор состоит из небольшого количества элементов и катушки.
Если использовать катушку в 280 мм, тогда монеты находятся на расстоянии до 20 см, а крупный металл – до 1,5 метра.
Название металлоискатель получил от изготовителей схемы – PI, что означает импульсные действие. RAT — это «Радио скот» — вебсайт изготовителей.
Многих искателей интересует, как настроить Металлоискатель Пират на монеты.
Самостоятельно собранный аппарат не различает металлы и монеты на расстоянии, но с помощью него учатся разыскивать металлические детали. Для новичков это хороший опыт. Также большое преимущество модели Пират — простота сборки и то, что все компоненты просто найти. К тому же детали стоят недорого, и продаются в любом радиомагазине.
Также на Пират необязательно устанавливать различные программируемые элементы, а это очень сильно упростит жизнь радиолюбителям. Даже если человек крайне поверхностно знаком с процессом сборки электрического оборудования, для него не составит особого труда своими руками собрать металлоискатель.
Как сделать Металлоискатель Пират своими руками? Проходим тест и следуем инструкциям.
Список деталей для металлоискателя Пират для схемы NE555
Этот набор радиодеталей для сборки Металлоискателя Пирата подойдет для схемы NE555.
Радиодетали очень просто найти в старой электронике. А если не хватает – есть много специализированных магазинов.
Также для сборки нужно найти дополнительные детали и инструмент:
- Провод, что будет наматываться на катушку. Подойдет ПЭВ 0,5.
- Микросхема NE555. На ней будет устанавливаться узел для передачи.
- Пластиковый материал для изготовления корпуса.
- Скотч или изолента.
- Маленький паяльный аппарат.
Найдя все необходимое просто собрать Металлоискатель Пират своими руками в домашних условиях.
2 подробные схемы для сборки МП своими руками
Чтобы собрать металлоискатель Пират, используют 2 схемы. Для первого варианта нужно найти микросхему NE555 — ее использовали в советские времена и она являлась аналогом КР 1006 ВИ1.
NE555
Но если не получается найти NE, тогда используют схему на транзисторах. Желательно всё-таки попробовать раздобыть NE555, поскольку стабильность техники значительно увеличится.
Транзистор
Если есть желание собрать аппарат на транзисторе, тогда придется подобрать также длительность и частоту.
Такие транзисторы имеют разнообразные параметры. Нужно применять осциллограф. Резистор R1 — частота генерации. R2 — дальность импульса.2 печатные платы металлоискателя Пират: разбираем по полочкам
Плата для NE555 Плата на транзисторах
После спайки платы, нужно подсоединить питание.
Если есть желание, можно применить Кроны, подсоединенные друг к другу. Достаточно 4 штук для нормального функционирования. Но проще подключить один аккумулятор (9Вольт).
В варианте использования батарейки нужно учитывать, что одной будет недостаточно, поскольку напряжение станет часто падать, а это вызовет сбой настройки.
Если изучить спаяную готовую плату, то необходимо посмотреть на конденсаторы, расположенные с левой стороны. Они пленочные, имеющие большую термостабильность. Если установить их, то это положительным образом повлияет на стабильность аппарата.
Еще варианты плат:
- Печатная плата на МП на tl072.
- Печатная плата на МП sprint layout.
- МП и микросхема с гуном.
- К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.
3 нюанса изготовления катушки корзины для МП своими руками
Катушку для МП своими руками изготовить не сложно. Большая точность сборки катушки не играет большой роли, если используется она на импульсном оборудовании. Не все знают, как намотать катушку на МП – просто наматывается на двухсотмиллиметровую оправку или немного меньше. Необходимо использовать 25 витков эмальпровода с диметром в 0,5 мм.
- Витки потребуется обработать при помощи изоленты.
- Для увеличения глубины поиска металлов, наматывают катушку 270 мм — 22 витка этим же проводком.
- Чтобы рассчитать катушку, желательно изучить таблицу параметров для разных размеров. Лучше использовать провод, имеющий диаметр в 0,5-0,6 мм. Но если их найти не удалось, тогда подойдет и 0,4 мм. В таблице указаны диаметры датчика, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.
Схема параметров
Посмотрите на картинке – 5 нюансов изготовления корпуса
Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.
Корпус из полипропилена Изолента
Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.
Корпус
Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей.
Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.
Без металла
При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.
Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

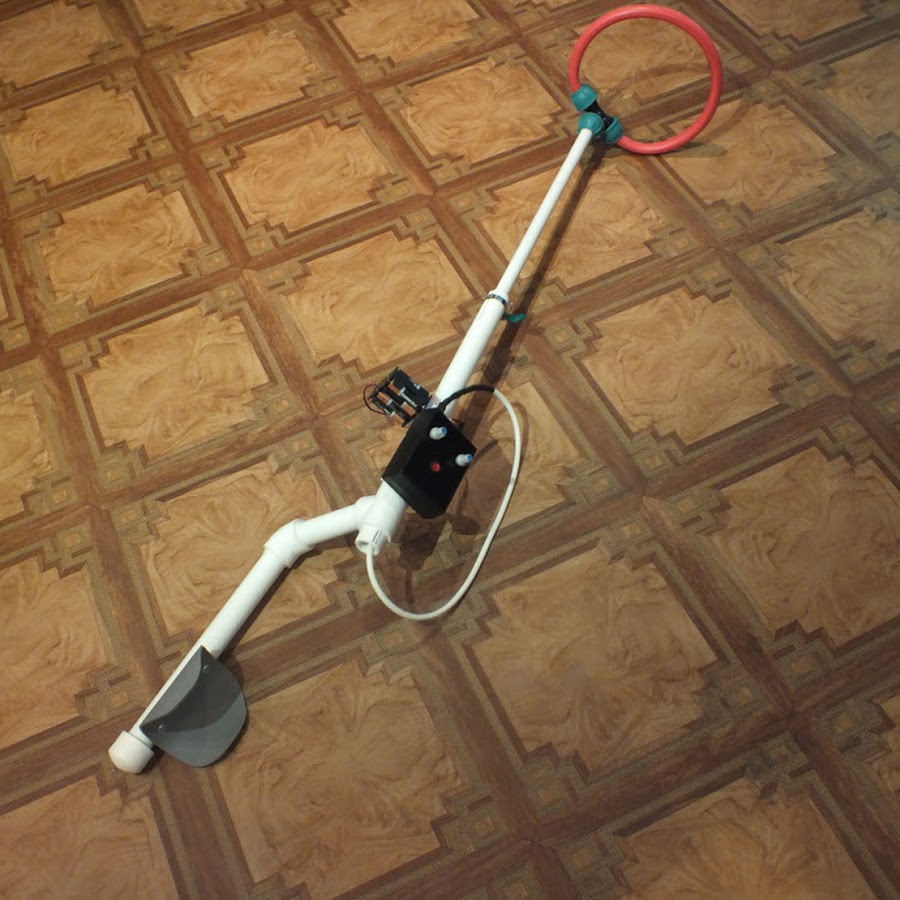

Металлоискатель «Пират» своими руками
2 нюанса о настройке и работе с оборудованием
Если металлоискатель собран без ошибок, то настраивать его практически не нужно. Многие задаются вопросом, как увеличить чувствительность Металлоискателя Пират. Этого можно добиться, когда в колонке начнут звучать небольшие щелчки. Когда случается в крайних точках резистора, то значение R12 изменяем в среднее положение. Повысить чувствительность МП можно только так.
Осциллограф контролируют: частоту генератора, длительность импульса. Импульс равняется 130-150 мкс, а идеальная частота – 120-150 Гц.
Работа с металлоискателем
Включаем. Потребуется выждать полминуты для стабилизации, после этого резистор R13 необходимо настроить. После всех манипуляций, начинаем поиск металла.
Как избежать 4 ошибок
Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.
- Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
- Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
- Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
- Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.
Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.
Еще важно знать 3 нюанса о спайке плат
Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:
- Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
- Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
- Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.
ТОП-3 паяльника для плат
Для качественной обработки платы, следует применять паяльный аппарат.
Лучшие фирмы изготовители:
- Ersa — немецкая фирма. Пальники дорогие и приобретать нужно для профессионального использования.
- Китайские аппараты Quick не уступают по качеству, но цены гораздо ниже.
- Бюджетный вариант Luckey. Идеально подходит для новичков.
Ответы на 5 часто задаваемых вопросов о пайке плат
- Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
- Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
- Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
- Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
- Какую температуру выдерживает микросхема? – Не больше 230 градусов.
Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции.
Отзывы и характеристика на МП по большей части положительные.
Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.
Самодельный МП, сделанный своими руками, отлично подойдет для новичка.
В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.
Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.
Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки.
После сборки, он сразу готов к работе, в настройке не нуждается.
Характеристики металлоискателя пират:
Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:
- Напряжение питания 9 – 12 вольт.
- Потребляемый ток 30-40 мА.
- Глубина обнаружения монеты(25мм) – 20 см.
- Глубина обнаружения крупных металлов – 150 см.
Список нужных деталей, для металлоискателя пират ,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.
Схема металлоискателя пират
Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.
Схема металлоискателя пират на NE555
Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора.
Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.
Схема металлоискателя пират на транзисторах
Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.
Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций.
Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.
Вот мы подробно и поговорили о схеме металлоискателя пират.
Плата металлоискателя пират
Раз от автора есть два варианта схемы, следовательно, есть и два варианта печатной платы. Вот изображение платы на ne555:
Плата на транзисторах
Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.
- На транзисторах — 30×76.
- На NE555 — 30×80.
- SMD на TL072 — 26×35.
Катушка для металлоискателя пират
Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.
Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см.
Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.
Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.
Распиновка проводов для катушки из витой пары
Глубинная катушка для металлоискателя пират.
Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:
- Наматываем 25 витков.
- Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
- Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
- Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
- Максимальная чувствительность достигнута.
Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.
Параметры при которых была достигнута максимальная глубина:
- Количество витков — 10.
- Сопротивление катушки – 2 Ома.
- Толщина проволоки – 0.45.
- Диаметр – 20 см.
- Резистор R7 – 75 Ом.
Настройка металлоискателя пират
Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.
Металлоискатель пират не работает
Разберем перечень неисправностей, их причины и способы их устранения.
Неисправность: После сборки не издает признаков жизни.
Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.
Неисправность: Греется NE555 или другая деталь.
Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.
Металлоискатель пират с дискриминацией металлов
Мд пират, в оригинальной схеме от автора, никогда не сможет быть с дискриминацией. Т.к он является импульсным, то дискриминацию тут прикрутить некуда. Можно сделать на микросхемах и контроллерах – но будет ли это пират? Я думаю, что нет.
Металлоискатель пират подводный
Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите.
Обычно, для таких целей, делают световую индикацию.
Модернизация металлоискателя пират
Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.
На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.
Схема контроля разряда аккумулятора
Вот несколько улучшений, используй на здоровье.
Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Схема металлоискателя «Пират», очень популярная и понятная даже начинающему радиолюбителю. Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!
Технические характеристики МД Пират:
Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Дискриминации нет, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см
Питание:
Для работы металлоискателя Пират, требуется напряжение 9-14 вольт.
Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!
Катушка:
Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.
Необходимые детали:
Схема металлоискателя пират:
Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740.
Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.
На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:
Немного о деталях:
Сборка металлоискателя Пират:
Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.
Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.
Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.
Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.
Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.
Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.
Правильно собранная схема начинает работать сразу, без каких либо настроек.
Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.
Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.
Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.
Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!
И напоследок, видео работы металлоискателя Пират:
Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие
В этой статье я покажу как самостоятельно намотать катушку для металлоискателя . Для примера возьмем вот этот металлоискатель . Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу (Coil32) у кого нет программы, качаем в конце статьи.
И так, на схеме металлоискателя написано, что катушка должна иметь индуктивность 2290mkH (микрогенри). Там даже написано каким проводом и на каком диаметре мотать. Но если я хочу катушку большего диаметра или меньшего или провод у меня не той толщины??
Тогда включаем нашу программу (Coil32)
В открытой программе нажимаем (PLUGINS) потом (Multi loop) именно там будут нужные нам катушки.
Выскочит вот такое окно:
Тут теперь все просто, в окошках все подписано, какой диаметр провода, на каком каркасе мотать и самое главное окошко с индуктивностью. Вставляем в окошки наши параметры: индуктивность нам нужна 2290 mkH, провод у меня был 0.4, и катушку я хочу намотать на оправке 11см (111мм) . Как только все значения выставлены нажимаем кнопку вычислить и справа в окошке появится нужная нам информация
Так что теперь вы можете самостоятельно рассчитать и намотать для себя катушку любого диаметра, какой вам больше всего подходит.
Главным преимуществом, которым обладают импульсные аппараты для поиска предметов из цветного металла, считается то, что довольно просто соорудить катушку для металлоискателя из витой пары. Оснащенные достаточно простой катушкой данные приборы обладают отличными показателями обнаружения. В данной статье будет описана подробная инструкция создания катушки из витой пары для металлоискателя Пират , благодаря которой вы сможете самостоятельно сделать данную конструкцию. Благодаря этому вам не нужно будет приобретать ее на радиорынке за довольно внушительную сумму. В процессе работ понадобятся стандартные элементы, которые наверняка имеются в наличии у каждого электронщика. Катушки, которые созданы нижеизложенными простыми методами, могут использоваться почти со всеми импульсными аппаратами, которые пользуются сегодня большой популярностью.
Катушка для импульсного металлоискателя из витой пары
Из витой пары проводов имеется возможность соорудить замечательный датчик, который является незаменимой составляющей для импульсного прибора. Подобная катушка будет обладать глубину поиска, составляющей больше полутора метра. Данная конструкция отличается хорошей чувствительностью различным изделиям небольшого размера, к которым относятся золотые украшения, мелочь и тд. Для того, чтоб сделать такую катушку, вам нужно предварительно приготовить провод витая пара, которые без проблем можно приобрести везде, где продаются радиоприборы. Провод сделан из четырех свитых пар без наличия экрана, очень важно, что-бы он бым медным,а не биметаллическим
Для того, чтоб изготовить подобную катушку, вам необходимо
следовать данной инструкции:
·
Сделать
отрез провода, длина которого составляет 2,7 метра.
·
Наметить
ровно половину отрезка. После этого следует также отмерить с каждого конца по
41 см.
·
Согласно
сделанным меткам нужно сделать кольцо из данного провода и произвести фиксацию с
использованием обычного скотча или клейкой ленты.
·
Концы
будущей катушки следует немного отогнуть внутрь.
· Далее следует тщательная зачистка изоляции проводов, после чего понадобиться спаять эти провода в таком порядке:
· После вышеуказанной процедуры необходимо произвести изоляцию спаек с использованием специальных термотрубок или клейкой ленты.
·
Для
того, чтоб сделать вывод изготавливаемой катушки, нужно взять провод 2*0.75 миллиметра,
который находится в резиновой изоляции и имеет длину 1,2 метра, после чего припаять
его к другим концам будущей катушки. После этого также необходимо заизолировать
провода.
·
Следует
определиться с наиболее подходящим корпусом катушки. Вы вполне можете приобрести
заводское изделие.Также подойдет обычная тарелка, выполненная из пластика.
·
Катушку
нужно вложить в корпус и произвести фиксацию элементов с использованием
термоклея. Спайки и провода также нужно будет зафиксировать.
·
На
следующем этапе предстоит заклеить корпус. В том случае, если вы использовали
не готовый корпус, а тарелку из пластика, то для придания большей жесткости
необходимо ее заполнить эпоксидной смолой. Предварительно нужно все-таки
провести пробное испытания функциональности, ведь после того, как вы все
склеите, внести поправки у вас не выйдет.
·
Для
того, чтоб закрепить катушку к штанге вы можете использовать заводской
кронштейн или придумать аналог самостоятельно, тут все зависит от вашего
выбора.
·
После
припаивания разъема ко второму концу провода катушка будет полностью готовой к использованию.
Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек . При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.
Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).
Катушка для импульсного металлоискателя из витой пары
Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!
Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:
- Отрезаем 2,7 метра провода.
- Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
- Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
- Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:
- Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
- Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:
- Места спайки изолируем при помощи термотрубок или изоленты.
- Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
- Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
- Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:
- Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
- Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.
- Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.
При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:
- Ворота железные – 190 см
- Каска – 85 см
- Монета 5 кос СССР – 30 см.
Большая катушка для импульсного металлоискателя своими руками.
Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей . Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.
Итак, процесс изготовления катушки для импульсных металлоискателей:
- Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.
- При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
- Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
- Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
- Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
- После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
- Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
- Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
- Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
- Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
- С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.
(по следам форума мд4)
Любой IB без хорошего датчика, практически просто груда металомусора…
Поэтому сегодняшняя тема- IB , и его основной узел DD датчик.
Итак, чтобы долго не рассказывать о способах изготовления и какой лучше…, я сразу выкладываю хорошую информацию с картинками, с форума МД4. Тема – «Изготовление стабильной катушки DD», автор syava7 . Тему я конечно отредактировал на предмет «лишнего»… И так, поехали.
… Берем обычный покупной корпус для катушки с полыми ушками. Вырезаем из текстолита толщ. 2мм вставки в ушки как на фото, вылет должен быть около 7-8мм над внутренней поверхностью корпуса, вырезаем небольшие кусочки ткани для уплотнения. Крупной шкуркой шкурим внутреннюю поверхность ушек.
Пропитываем ткань эпоксидкой, вставляем с текстолитом в ушки. Должно получиться так:
Как подсохнет, слегка ошкуриваем весь корпус(внутри), ставим гермоввод, прикрепляем провод корпуса (заземление)…
Потом наносим графит замешаный на Драконе (лак такой), и он намертво прилипает. но остается эластичным, трещин не дает даже при нескольких изгибах на 90 и более градусов, поэтому проводка вполне достаточно.
Примечание: Дракон развожу 1:1 спиртом (а то очень густой).
Сопротивление от проводка до любой точки не более 1 кОм. Я замешиваю на Драконе, прилипает намертво, но при этом элластичен. Выступающие ушки не мазать.
Пока все это дело сохнет, мотаем обмотки и НЕ ПЛОТНО увязываем нитками.
Кабель беру аудио-видео S-VHS 2 жилы в отдельных экранах, диаметр кабеля 6 мм. Гермоввод типа PG-7.
…Потом укладываем обмотки в катушку. Для центровки и чтоб обмотка не касалась графита, в узких частях корпуса применяю кусочки ткани шириной около 1 см, она ложиться полукругом и удерживает обмотку, в центре просто полоски ткани. Приклеиваем резонансные конденсаторы (обязательно пленочные!), все соединяем, настраиваем, в нескольких точках подклеиваем обмотки термоклеем. все выглядет так:
Так как обмотки не плотно умотаны, их легко сплющить в точках пересечения, тем самым уменьшить выступание. ОБЯЗАТЕЛЬНО, между обмотками проложить кусочек ткани!
Так выглядит полностью собранная и настроенная катушка перед заливкой. Да, хвостик провода от экрана катушки не забываем оставить.
Далее готовим столик для заливки, я использую кусок ДСП, находим место, чтоб рядом не было металла, я живу в многоэтажке, и металл везде, поэтому беру табуретку, ставлю на нее две коробки из под обуви(чтоб повыше от пола, на железо в полу тоже реагирует) ложу ДСП, выставляю плоскость по строительному уровню. Столик готов.
Так как ушки получаются жесткие(ход около 1мм) , чтоб не было нюансов с креплением катушки на штанге, я вставляю между ушками вставочку, полностью соответствующую креплению на штанге и поджимаю, иногда распираю, все зависит от корпуса, пластик ведь
Так как пластиковые корпуса часто не совсем ровные, я беру пачки со спичками, они достаточно плотные и одного размера, подставляю в нескольких местах под корпус, далее проверяю баланс, и заливаю в один проход чуть выше краев обмоток. Потом ложу сверху книжку, чтоб корпус выровнялся, от этого баланс чуть уходит, зубочисткой поправляю обмотки (балансирую). Делаю внушение жене и детям чтоб ни-ни, а то… И жду пока все застынет. Во время затвердевания эпоксидки, баланс уплывает, его ни в коем случае нельзя поправлять! После застывания он встанет на место, а если поправлять,то убежит не понятно куда…
В итоге получается ровный корпус с минимумом эпоксидки, обмотки полностью пропитаны, ни каких шорохов, шумов, микрофонных эффектов.
Эпоксидка после смешивания и заливки дает много пузырьков воздуха, которые легко убераются феном или газовой горелочкой (аккуратно!). Для большей текучести можно в эпоксидку добавить чуть-чуть спирта. Но такая эпоксидка дольше сохнет!!!
Фото будут, как появится возможность все это доделать. Есть такой-же готовый, но там уже ничего не видно…
Далее чуть зашкурить эпоксидку, чтоб графит лучше лип, приклеить торчащий проводок экрана, нанести графит, просушить, залить защитный слой эпоксидки 3-4 мм и датчик готов. От себя добавлю, что в последний слой эпоксидки можно добавить немного черного красителя или автомобильной краски и хорошо вымешать… Слой получится краисвым и непрозрачным. ПЛЮС — этот слой не будет пить воду и менее подвержен ультрафиолету.
Стачиваем лишнюю высоту краев пластикового датчика, и получается отличная, легкая (на ДД-30 540-560гр, зависит от веса обмоток), надежная и безфантомная катушка в домашних условиях.
Экран я делаю без боковых стенок, а только снизу и сверху, так как эпоксидка плохо липнет к графиту, а к зашкуренным бокам хорошо. Катушка стабильно работает по мокрой траве и т.д.
Температурная стабильность зависит от катушек, и если делать правильно: Рх ниже по частоте на 2 кГц от Тх, да еще добротность Рх понижена входным резистором, то получается хорошая и стабильная катушка.
Обычно все мои детекторы работают с поисковыми датчиками:
Частота……………. 8-10кГц.
Тх…………………… 40-45 витков проводом 0.45-0.56мм.
Рх…………………… 160-180 витков проводом 0.23-0.27мм.
Рх настраиваю ниже по частоте на 1.8-2 кГц, чтоб попасть на пологий участок АЧХ и ФЧХ. Реально при токе Тх 140-160 мА и температуре от +35 до + 5 амплитуда на выходе усилителя с коэф. ус. около 50 не превышает 0.8 В. от + 5 до -5 не более 1.2 в., что укладывается в рамки любого металлоискателя и фаза стоит как вкопанная.
Буду рад, если смог Вам помочь, собрать хороший датчик и
.Удачи в конструировании и поиске!
Александр Сербин (г.Харьков)
Ничего не значащие названия для непосвященного человека: бабочка, эллипс, «снайперка» — всегда привлекают внимание искателя ценных металлов. Катушки металлоискателей могут целиком испортить поездку на раскопки или наделить своего обладателя положительными эмоциями и ценными находками.
Катушка — это перископ, только все наблюдения происходят под землей. У каждого металлоискателя имеется своя штатная катушка, и начинающему копальщику на первое время ее достаточно. Но потом, для получения лучшего результата поиска, потребуется иметь несколько видов разных катушек в своем арсенале.
Поисковые катушки
Не существует универсальной катушки для металлоискателя. Для каждого конкретного места выезда необходимо особое устройство, чтобы поиск был успешным. Всегда следует помнить, что немалое количество кладоискателей ходит по тем же районам, что и вы, и найти укромное место становится трудно. Необходима такая катушка, которая смогла бы заметить то, что не сумели найти конкуренты. При ее выборе следует учитывать:
- расположение места, где будет производиться поиск;
- вероятные находки;
- наличие мусора;
- минерализация почвы.
Катушки металлоискателя больших размеров, покрывающие обширную зону, в местах с множеством мусора не принесут удовольствия в поиске. А маленькими «снайперками» работать в таком месте удобно. Критериями катушек для поиска являются:
- величина размера — маленькая, средняя, большая;
- вид формы — бабочка, эллипс, круг;
- частота (число волн, которые посылаются в грунт для нахождения металла) — высокая для нахождения маленьких целей, низкая — для крупных.
Какую катушку купить?
Приобретение катушки, как и самого металлодетектора — дело ответственное. Типовые модели, которые идут в комплекте с металлоискателем, прекрасно подходят для начала, но в дальнейшем, чтобы работать на разной местности, потребуются их вариации. Необходимо определиться с местом поиска, чтобы выбрать соответствующий размер и форму катушки.
В идеальном случае следует иметь несколько разных, чтобы всегда быть в полной готовности, так как за день возможно поменять несколько мест поиска. Устаревший детектор необязательно заменять на новый, дешевле приобрести катушку для него. Надежнее купить изделие той же марки, что и металлоискатель, или у того производителя-партнера, который рекомендован поставщиком. При покупке не забудьте обратить внимание на гарантийное обслуживание.
Металлоискатель Garrett ACE 250
Этот металлоискатель является безусловным лидером на российском рынке. У прибора надежная схема, качественное исполнение, отличное сочетание цены с поисковыми характеристиками. Он прекрасно проявил себя среди широкого круга поисковиков. Выпускает детектор американская компания Garrett, которая является ведущей фирмой. Следующие дополнительные функции отличают его от ранее выпущенного :
- Пинпойнтер. Он дает наиболее верную информацию о нахождении находки под землей. А это помогает избежать рытья больших котлованов и сберечь силы и время.
- Широкая шкала дискриминации. Металлоискатель содержит 12 секторов независимых друг от друга для определения металла. В зависимости от алгоритмов в них поступает информация о форме, материале, проводимости предмета. Для сравнения: предыдущий детектор Garrett ACE 150 содержал всего 5 секторов. Это означает, что каждый сигнал нового прибора более информативен.
Принцип действия простого металлоискателя Garrett ACE 250 дает возможность любому человеку, не имеющему никакого опыта, быстро научиться им пользоваться и получать наслаждение от хобби. Именно этот детектор, как самый простой в использовании, среди поисковиков получил большую популярность.
Описание прибора Garrett ACE 250
Прибор изготовлен по современным технологиям, аналогичным тем, которые используются в более дорогих моделях. Он просто настраивается и управляется, имеет высокую чувствительность, быстро реагирует на цель. Металлоискатель Garrett обладает возможностью искать в режиме «все металлы» и «дискриминации», которая позволяет выбрать тип нужного металла (серебро, медь, золото), а не вырывать мусор из железа. Вес прибора немного больше килограмма, он комфортно лежит в руке, и с ним удобно работать. Металлоискатель содержит следующие режимы:
- любые металлы;
- только ювелирные изделия;
- реликвии;
- все монеты;
- пользовательский.
Используя режимы простого металлоискателя, пользователь может быстро и удобно вести поиск определенных предметов, отсеивая ненужные сигналы. Кроме этого, оператор может указать свой режим работы.
Виды катушек
Катушка для металлоискателя имеет две петли:
- Передающая — производит электромагнитное поле.
- Принимающая — следит за изменениями поля. Поле начинает деформироваться, когда металлический предмет попадает под катушку. Возникшие искажения позволяют оператору начинать поиск предмета.
Катушки бывают следующих видов:
- Концентрическая. Петли (принимающая и передающая) разносятся как можно дальше друг от друга. В результате этого создается симметричное поле, что позволяет лучше разделить находки, которые лежат рядом, за одну проводку. Поле имеет форму конуса. Концентрическая катушка металлоискателя рассчитана на всю совокупность существующих находок. Они подвержены влиянию повышенной минерализации грунта.
- Моно. Ее используют на импульсном металлоискателе. Принимающая и передающая петли расположены рядом. Обладает теми же свойствами, что и концентрическая.
- Imaging. Особенность этой катушки — дополнительная принимающая петля. Это позволяет детектору наиболее точно определить находку.
- DD. Катушка используется для поиска цветных металлов. Она обладает хорошей чувствительность на небольшие находки. Поле катушки имеет форму плоского ведра, что обеспечивает одинаковую видимость на разной глубине. Неподвластна воздействию высокой минерализации почвы.
Форма катушек
Катушки металлоискателя по форме различаются на:
- Эллипсоидные. Они хорошо разделяют цели, расположенные рядом. Точность режима пинпоинт на катушках в форме эллипса выше, и они позволяют искать предметы на загрязненных участках.
- Круглые. Эти катушки позволяют определить предмет на большей глубине, чем эллипсоидные.
Катушка для металлоискателя своими руками
Сделать катушку самостоятельно не составляет большого труда, так как не требуется большой точности при изготовлении.
- Для намотки катушки потребуется оправка. Для этого берут дощечку и рисуют на ее поверхности круг или латинскую букву D. По периметру фигуры набивают небольшие гвоздики.
- Для передающей катушки взять небольшой длины медную проволоку, диаметр которой 0,45-0,6 мм, и обмотать оправку 25 раз. Приемную катушку для делают аналогично, только медную проволоку берут диаметром 0,2 мм.
- Витки перевязать ниткой через каждые полтора сантиметра и снять с оправки.
- Сделать пропитку витков, используя эпоксидную смолу или лак.
- Изделие хорошо просушить в течение суток.
- Катушки обмотать изолентой или лентой ФУМ.
- Сделать экранирование изделий, обмотав их тонкой фольгой.
- Сверху фольги намотать провод без изоляции, желательно луженый для улучшения электропроводности.
- Корпус катушки металлоискателя можно изготовить из пенопласта или пенополистирола. Для прочности его внешнюю и внутреннюю поверхность армируют.
- Сделать канавки катушки, используя шарошку. Глубина канавок должна быть такой, чтобы после их погружения сверху была возможность залить катушки эпоксидной смолой.
Итак, самодельная катушка для металлоискателя готова и помещена в корпус.
Быстрая починка катушки
Иногда, неудачно махнув прибором, можно ударить катушкой по камню или корням деревьев. Металлоискатель начинает «кричать», а на катушке появляется скол. Такой дефект необходимо залить эпоксидной смолой, и детектор еще будет исправно работать. Бывалые поисковики советуют в строительном магазине купить эпоксидную смолу в виде карандаша или двух шприцев и всегда носить с собой. При появлении скола залить его клеем и через несколько часов продолжить поиск. Самое важное, надо выждать определенное время, чтобы смола застыла. Лучше всего ремонт катушки металлоискателя произвести вечером, а утром место скола обмотать изолентой для дополнительной защиты, и можно работать.
Для более быстрого ремонта можно использовать суперклей. Он застывает значительно быстрее. В рюкзаке у искателя кладов всегда должен быть тюбик суперклея, полоски от велосипедной камеры (несколько штук) и медицинский жгут. Заметив скол, надо аккуратно извлечь из него грязь, капнуть несколько капелек клея, минуты через две данное место туго затянуть жгутом, захватив и неповрежденные места катушки, и наклеить полоску камеры на этот же клей. Это, конечно, временный ремонт, но он позволяет пользоваться металлоискателем еще дня два. Дома катушку можно отремонтировать более тщательно. Для сохранения изделия в надлежащем виде можно купить защиту на катушку металлоискателя или сделать ее самостоятельно из подручных средств, например, обмотать ее изолентой или плотной тканью, прикрепить к наружной поверхности дно пластмассового ведра.
Заключение
Не следует спешить менять металлоискатель, если он еще не устарел технически, располагает несколькими частотами обнаружения и есть настройка на почву.
Незначительные дополнения дадут возможность увеличить его чувствительность и глубину обнаружения предметов.
Металлоискатель своими руками — Можно ли сделать металлоискатель? • История обнаружения
Металлоискатели, изготовленные своими руками, интересны не только новичкам, которые хотели бы попытать счастья в создании своей собственной машины, но и опытным детекторам, которые были там и испробовали все это, и в конечном итоге хотят попытаться создать свою собственную машина.
Имейте в виду, что это не стопроцентное практическое руководство, которое поможет вам шаг за шагом сделать металлоискатель сразу после прочтения поста.Вместо этого в этом посте мы рассмотрим три самых популярных способа изготовления металлоискателей в домашних условиях и обсудим, какие детали могут вам понадобиться, какие подходы вы можете предпринять и какие трудности могут встать у вас на пути.
Как сделать металлоискатель — 3 популярных способа изготовления самодельного металлоискателя
Несмотря на то, что создать действительно мощный металлоискатель своими руками, который мог бы составить конкуренцию металлоискателям известных брендов по своим функциям и характеристикам, является сложной задачей, все же можно сделать более простую машину из подручных материалов.Возможно, вы захотите обзавестись специальным металлоискателем для металлоискателя своими руками, а можете попробовать все сделать самостоятельно.
Если вы предпочитаете пропустить ярлыки, то, скорее всего, вам понадобятся следующие инструменты и материалы:
- Макет
- провода
- плоскогубцы
- пинцет
- проволока для пайки
- паяльник
- два компаса
- линейка
- ручка
- высококачественный острый нож
- горячий клей
- резистор
- конденсатор
- Печатная плата
- аккумулятор
- аккумуляторный кабель
- провода
- зуммер или динамик
- медный провод
- клейкая лента
- столярный клей
Эти инструменты и материалы будут полезны для любого из трех вариантов самодельного металлоискателя, которые мы обсудим ниже.Говоря о блоке управления, валу и катушке, вы можете попробовать деревянные рамы или даже высококачественные картонные рамы. Однако, если у вас есть такая возможность, вы можете заказать рамы, напечатанные на 3D-принтере.
Металлоискатель Arduino
Для металлоискателя Arduino вам понадобится плата Arduino Nano. Это плата микроконтроллера, разработанная Arduino.cc. Эти блоки Arduino постоянно используются во всех видах электроники, от примитивов до более сложных проектов.Коробки Arduino в основном создавались для людей без технического образования или приличного опыта — например, студентов. Помимо того, что Arduino является отличным инструментом для электронных проектов и предметов домашнего обихода, вокруг него есть настоящее сообщество, поэтому там можно попросить помощи и поддержки.
Технические характеристики ArduinoNano таковы:
- рабочее напряжение — 5 В Флэш-память
- — 32 КБ
- тактовая частота — 16 МГц
- входное напряжение 7-12 В
- потребляемая мощность — 19 мА
- Размер платы — 18 x 45 мм
- вес — 7 г
Плата использует Mini USB вместо стандартного USB-соединения (о чем следует помнить) и программируется с помощью программного обеспечения Arduino IDE, установленного на компьютере.Для переноса программы записи с ПК на плату не требуется никакого специального дополнительного программного обеспечения, просто подключите его к ПК с помощью кабеля Mini USB.
Чтобы сделать работающий металлоискатель Arduino своими руками, вы должны сначала начать с прототипа. То есть не беспокойтесь о штанге, рукоятке и всех этих деталях, пока не убедитесь, что ваша электрическая цепь работает, и что ваш запрограммированный блок управления также работает должным образом. Во-первых, сделайте блок управления и катушку, два основных рабочих компонента, без которых невозможно обнаружение металла.Подключите все элементы схемы и только после этого перепрограммируйте плату Arduino Nano. Затем еще раз проверьте, все ли хорошо работает вместе.
Если ваша схема и ваша плата Arduino работают правильно вместе, ваш прототип готов, и вы можете начать работу над другими элементами — валом, ручкой (или подлокотником, если вы делаете большой металлоискатель) и, возможно, крышкой катушки. голого цикла поиска. Вы можете сделать прочный вал, который будет удобно держать, и убедитесь, что стержень от катушки до блока управления не торчит, потому что вы зацепитесь им и можете легко повредить его.
МеталлоискателиDIY Arduino очень популярны среди искателей сокровищ, которые обладают необходимыми навыками для изготовления этих устройств в домашних условиях, в основном из-за (сравнительно) простых возможностей программирования Arduino.
Импульсный индукционный металлоискатель
Индукционный импульсный металлоискатель своими руками — еще одна популярная альтернатива промышленным металлоискателям. Импульсная индукция — хорошая идея, потому что эта конструкция обычно устойчива к воздействию земли, хорошо работает с цветными металлами и покажет хорошие характеристики, даже если вам удастся сделать водонепроницаемую катушку для поиска на мелководье.
Чтобы сделать самодельный металлоискатель Pi самостоятельно, решите, хотите ли вы сделать всю схему самостоятельно или вы хотите загрузить уже готовое программное обеспечение. На самом деле существует множество программных продуктов, доступных в свободном доступе в Интернете для DIY-детекторов PI.
После того, как вы определитесь со схемой и программным обеспечением — либо сделанным самостоятельно, либо загруженным и перепрограммированным — вам нужно будет сделать поисковую катушку. Вы можете взять провод и сделать катушку примерно из 30+ витков и использовать на нем некоторую изоляцию, чтобы предотвратить внутреннюю емкость катушки.Имейте в виду, что вы можете изменить размер и форму катушки; вы можете сделать петли меньшего размера и немного сжать их, чтобы создать эллиптическую форму для лучшей производительности и маневренности. Когда вы делаете катушку, вам придется закрепить обмотки, залить их эпоксидной смолой или распечатать пластиковую крышку, потому что любое сотрясение обмоток приведет к потере эффективности катушки.
Если ваша схема, ваше программное обеспечение для блока управления и ваша катушка работают нормально, подключите их все и сохраните крышку катушки, вал, стержень и ручку для вашего металлоискателя DIY.Опять же, вы можете сделать более прочный каркас из дерева, металла или пластика или использовать картон в качестве первой попытки. Самое главное — убедиться, что характеристики катушки согласованы с блоком управления. Таким образом, вы получите хороший металлоискатель с импульсной индукцией, чувствительный к объектам из цветных металлов, эффективный под водой и даже с некоторой способностью балансировать грунт.
VLF Металлоискатель
Самостоятельные низкочастотные металлоискатели
также могут быть изготовлены с помощью Arduino Nano, но они также могут быть изготовлены с использованием доступного модуля генератора сигналов с регулируемой частотой.Ожидаемая доступная рабочая частота такого самодельного УНЧ металлоискателя составляет от 2 до 5 кГц. Лучшее в замене Arduino Nano модулем генератора сигналов — это то, что настройки становятся чрезвычайно упрощенными, так что справится даже полный новичок. Более того, появляется возможность для дополнительных экспериментов.
Еще одна интересная вещь заключается в том, что вы действительно можете использовать смартфон в качестве дисплея и интерпретатора сигнала для этого металлоискателя. Существуют приложения для обнаружения металлов, которые могут фактически превратить сам смартфон в металлоискатель, но производительность смартфона не может сравниться с нормальной поисковой катушкой, даже самодельной.Итак, если у вас есть запасной Android-смартфон, возможно, он вам понадобится для большего удобства.
Кроме того, для более плавной работы УНЧ-металлоискателя вы можете рассмотреть возможность создания не концентрической круглой или эллиптической катушки, а двойной D-образной формы. Для этого вам понадобятся две одинаковые катушки, состоящие примерно из 55 витков каждая, одинакового размера. Затем согните каждую катушку в форме буквы D и сложите их вместе так, чтобы точки D располагались по разным сторонам. Это ваша поисковая катушка, просто убедитесь, что она неподвижна и не трясется.
Перед тем, как опробовать свой прототип, убедитесь, что катушки создают одинаковое электрическое поле и получают отклик аналогичным образом; вы не хотите, чтобы каждая половина катушки работала по-разному.
Если ваша схема, программное обеспечение и катушка хорошо работают вместе, соберите их все в один детектор, используя стержень, вал, крышку катушки и ручку. Обычно даже самодельные ОНЧ-детекторы показывают удивительно хорошие результаты.
Как сделать катушку металлоискателя
Прежде чем вы сделаете свою собственную поисковую катушку для металлоискателя своими руками — любую из описанных выше — вам необходимо определиться со всеми аспектами вашей поисковой катушки.Катушка металлоискателя своими руками необходима, она должна быть устойчивой и устойчивой.
Перво-наперво определитесь с размером вашей катушки. Катушки меньшего размера обычно хорошо работают с небольшими и неглубокими предметами и эффективны в захламленных местах с большим количеством предметов на близком расстоянии друг от друга. Катушки большего размера обычно позволяют покрывать большие площади и обеспечивают лучшую глубину досягаемости. Однако это особенно актуально для металлоискателей, производимых на заводах; Если мы говорим о самодельной машине, то делать большую катушку не имеет смысла, потому что в любом случае она не будет работать так хорошо.Так что лучше сделайте катушку от маленькой до средней и постарайтесь не делать ее слишком тяжелой.
Во-вторых, определитесь с формой. Вы можете сделать его круглым или эллиптическим. Круглые стабильны по производительности и предсказуемы. Эллиптические катушки менее устойчивы, но более маневренны и показывают хорошие характеристики на неровных поверхностях. Учитывая эти характеристики, сделать катушку круглой формы может быть намного проще; однако, если вы хотите, чтобы самодельный металлоискатель не для развлечения, а на самом деле протянул руку где-нибудь в доме и поискал металлические предметы, возможно, вам подойдет эллиптическая катушка.
В-третьих, определитесь с конфигурацией. Вы можете сделать концентрическую катушку, монопетлю или конфигурацию DD. Monoloop — самый простой вариант самодельного металлоискателя, потому что приемная и передающая катушки имеют примерно одну и ту же обмотку, а Monoloop обеспечивает лучшую глубину, чем, скажем, катушки DD. Катушки DD также легко изготовить в домашних условиях, и они более универсальны в эксплуатации. Концентрические катушки требуют более тщательного проведения, но они очень точны в обнаружении объектов.
После того, как вы определитесь с размером, формой и конфигурацией, возьмите провода и сделайте обмотки. От 30+ до 50+ — хорошее количество обмоток для эффективной катушки.Убедитесь, что обмотки не трясутся; вы можете сделать прочное покрытие или залить провода эпоксидной смолой. Некоторые люди используют картон или даже дерево и приклеивают к такой крышке провода.
Как сделать пинпоинтер для металлоискателя
В принципе, вы можете сделать металлоискатель своими руками пинпоинтер так же, как вы делаете полноценный металлоискатель, но используя плату Arduino Nano и мощную концентрическую катушку для точности. Однако, чтобы быть эффективным, пинпоинтер должен иметь другую форму с зондом, и, в конечном итоге, лучше приобрести заводской, если вы хотите действительно хороших результатов.Чтобы сделать эффективный пинпоинтер в домашних условиях, необходимы дополнительные знания и навыки, поэтому мы рекомендуем ознакомиться с обзором лучших металлоискателей и руководством по лучшим детекторам для начинающих, чтобы получить дополнительную информацию об инструментах пинпоинтера.
Заключение
Изготовление металлоискателя в домашних условиях — это весело, если вы умеете делать самодельный металлоискатель и имеете все необходимые материалы. Некоторые люди делают это в качестве хобби, другие используют самодельные устройства, чтобы время от времени обнаруживать металлические предметы дома или на заднем дворе, если им нужно.Однако, честно говоря, самодельные станки никогда не сравнятся даже с самыми дешевыми станками заводского производства. Итак, если вы действительно заинтересованы в охоте за сокровищами и обнаружении металлов или вам действительно нужно рабочее устройство дома для повседневных нужд, лучше ознакомьтесь с доступными машинами для начинающих от известных брендов.
Катушка металлоискателяBuild How «Wonder How To
Как к
: Используйте металлоискатель, чтобы раскрыть скрытую наградуСокровище можно закопать так же близко, как ваш собственный задний двор.Если у вас есть время убить, попробуйте искусство охоты за сокровищами. Вы обязательно откроете для себя много интересного, научившись использовать металлоискатель для поиска сокровищ. Думаю, закопанные сокровища предназначены только для пиратов … еще
Как к
: Сделать металлоискатель из калькулятора и радиоЛюбите искать потерянные сокровища? Нет необходимости разбивать банк для высококлассного металлоискателя — просто покопайтесь в своем ящике для мусора! В этом видеоуроке KipKay покажет вам, как сделать металлоискатель из калькулятора, AM или FM-радио, стандартного футляра для компакт-диска и некоторого количества липучки….более
Как к
: Найдите золото пустыни с металлоискателем или без негоЭто обучающее видео о золоте.Да золото! Посмотрите, как найти золото с помощью металлоискателя и без металлоискателя в пустыне у высохшего русла реки. Посмотрите, какой металлоискатель использовать и как им пользоваться, и как вообще не использовать его для поиска золота в песчаных, … подробнее
Как к
: Настройте металлоискатель Gold BugВы не знаете, как пользоваться металлоискателем Gold Bug? Что ж, посмотрите, как настроить обнаружение земли в этом видеоуроке.Вы охватите отклонение грунта, громкость, перенастройку, баланс грунта и многое другое. Итак, найдите свое следующее сокровище с небольшим ноу-хау в области металлоискателей.
Как к
: Используйте металлоискатель, чтобы найти золото и золотые самородкиЭто видео покажет вам, как использовать металлоискатель для поиска золота.В реках и на склонах холмов по всей территории Соединенных Штатов есть золотые самородки, которые ждут, когда вы их найдете. При наличии надлежащего снаряжения и небольшого ноу-хау вы сможете добыть золото!
Как к
: Создание металлоискателя из предметов домашнего обиходаОбнаруживайте металл с помощью металлоискателя! В этом видеоуроке вы узнаете, как создать металлоискатель всего из двух предметов домашнего обихода менее чем за двадцать долларов.Итак, если вы на охоте за сокровищами, а денег у вас еще нет, то сделайте свой собственный металлоискатель. Что вам понадобится: … еще
Новости
: Взломать металлоискатель с калькулятораНаш хороший друг Кипкай снова за это! Он заработал шестизначную сумму за такие видео, как HowTo Unlock Handcuffs и HowTo Make a Stink Pen. Здесь он объединяется с Howcast, чтобы доставить секретное оружие непревзойденного охотника за сокровищами: металлоискатель.Этот хакерский хакер сочетает в себе частоту AM … подробнее
Как к
: Сделайте кольчужный доспех от начала до концаЭта статья представляет собой руководство по изготовлению кольчужной брони от начала (простой провод) до конца (готовая кольчужная рубашка).Мы будем использовать европейское переплетение 4 в 1, так как это наиболее распространенное переплетение. Это плетение, которое обычно можно увидеть в фильмах. Для этого есть несколько разделов … подробнее
Как к
: Найдите метеориты, упавшие после метеорного дождяСегодня ночью метеоритный дождь Геминид 2010 года достигнет апогея между полуночью и рассветом во вторник.Обычно метеорные потоки Геминид в декабре — это потрясающее зрелище, это один из самых интенсивных метеорных ливней в году, но в этом году луна будет отсутствовать до полуночи, … подробнее
Как к
: Простая очистка монет с помощью clrКак легко очистить монеты с помощью CLR Вы можете использовать пластиковый стаканчик для контейнера, в котором вы чистите монеты.Добавьте в чашку 1/4 стакана CLR и 1/4 стакана воды. Дайте монете впитаться в чашку примерно на 30 минут. Если смесь не работает на монете, вы можете добавить меньше воды … больше
Как к
: Катушка из проволоки для создания звеньев для плетения кольчугиЕсли вы не хотите покупать готовые ссылки, вы можете свернуть свои собственные ссылки.Вам понадобится проволока (чаще всего — шестнадцатый калибр), металлические дюбели нужного диаметра, дрели с регулируемой скоростью, кусачки и как минимум две пары плоскогубцев.
Изготовление электромагнитного оружия
: Генератор ЭМИ, часть перваяВ этой серии статей я буду исследовать электромагнитное оружие, способы его создания, его функции и применение в будущем, а также удивительные возможности, которые может предложить электромагнетизм.Во-первых, генератор электромагнитных импульсов, или ЭМИ. Вы, наверное, слышали об этом раньше, … еще
Как к
: Сделать кольчугуЭто обучающее видео по изготовлению металлов демонстрирует основы изготовления кольчуги.Изготовление традиционной кольчуги — долгий и сложный процесс. Сначала вы должны скрутить проволоку в катушку. Затем нужно разрезать катушку на отдельные кольца. Отправьтесь в долгий процесс закрытия … больше
Как сделать спиральный пистолет
: Превращение электричества в скоростьВ этой статье я покажу вам, как построить ружье.Спиральное ружье — это устройство, которое стреляет магнитными снарядами с высокой скоростью, используя электричество. Для спирального ружья не требуется взрывчатое вещество, поэтому можно стрелять бесконечно долго, при условии наличия боеприпасов … подробнее
Изготовление электромагнитного оружия
: Генератор ЭМИ, часть втораяВ этой статье я расскажу о триггерах и катушках, второй части серии (см. Первую часть здесь).Обычно простой генератор ЭМИ состоит из четырех компонентов; конденсатор, трансформатор, триггер и катушка из медной проволоки. Компонент трансформатора можно варьировать, но … подробнее
Новости
: Беспредел в аэропортузамаскируйся, как тебе нравится. Сходи в аэропорт.иметь чемодан, полный поддельных запрещенных предметов, таких как порошок (кокаин), измельченные листья (травка), оружие, ножи и динамит. убедитесь, что все это выглядит реальным, а также что-нибудь металлическое, чтобы активировать детектор, чтобы обыскать ваши сумки. Wh … еще
Новости
: Беспредел в аэропортуМаскируйся, как хочешь.Ехать в аэропорт. Заполните чемодан поддельными незаконными предметами, такими как порошок (наркотики), раздавленные листья (травка), оружие и динамит, убедитесь, что все выглядит как можно более реалистично, а также что-нибудь металлическое, чтобы активировать детектор (так что … больше
Как к
: Сделайте точечный сварочный аппарат по дешевке!Типичный аппарат для точечной сварки сопротивлением может варьироваться в цене примерно от 200 до 800 долларов, но, проявив немного изобретательности и немного свободного времени, вы можете сделать его примерно за 10 долларов или меньше.Перед тем, как начать работу над этим проектом, вы должны посмотреть несколько видеороликов, потому что вы … подробнее
Как к
: Расплав металла с модифицированным трансформатором для микроволновой печиВ предыдущем проекте я показал, как построить электрическую лестницу Иакова, используя старый трансформатор для микроволновой печи (MOT).В этом проекте я модифицировал вторичную катушку MOT, которая преобразует ее из устройства высокого напряжения / низкого тока в металлический элемент низкого напряжения / высокого тока … подробнее
Как к
: Найдите золото с помощью металлоискателейЭто обучающее видео о золоте.Да золото! Посмотрите, как найти золото с помощью металлоискателей. Вы можете найти золото в океанской воде, на берегу, на песке, в земле, на железорудных полях или где-то еще. Посмотрите, какие металлоискатели использовать и как их использовать для пр … подробнее
Как к
: Сделайте дешевый электромагнит своими рукамиЭто видео показывает зрителю, как сделать электромагнит из обычных предметов.Это делается с помощью сломанной микроволновой печи, катушки, аккумуляторной дрели, батареи и вешалки. Преобразователь СВЧ демонтируется, а провод с эмалевой изоляцией снимается. Используя аккумуляторную дрель … больше
Как к
: Проволока для припояПравильная пайка — это навык, который нужен каждому любителю электроники и компьютеров.Правильная пайка кажется обманчиво простой, но требует практики. Чтобы припаять провода, необходимо выполнить следующие действия: сначала очистите область, которую вы хотите припаять, и соскоблите провод …
Как к
: Сделайте баннер для легкого радиоуправляемого самолетаЯ решил сделать быстрый баннер для своего радиоуправляемого самолета.Это было в основном бесплатно, но вам может потребоваться несколько материалов, если у вас их нет. Мой самолет — Hobbyzone Champ, выносливый, но крошечный самолет, весит всего 1,3 унции с аккумулятором. Мои инструкции составлены по образцу этого … подробнее
Как к
: Добейтесь хороших паяных соединенийУзнайте, как паять провода, из этого видео.Очистите область пайки, соскребая провод до оголенного металла, а затем протирая его спиртом или ацетоном. Для электронных устройств используйте канифольный припой. Этот припой обычно бывает катушками. Оловить (покрыть припоем) с … подробнее
Как к
: Подключите провода двигателя оси Y для фрезерного станка с ЧПУФрезерный станок с ЧПУ, вероятно, самый полезный инструмент, которым может владеть любитель, но цена на станок с ЧПУ на рынке намного выше, чем средний любитель готов потратить.Вы можете создать свой собственный ЧПУ с очень простыми инструментами, небольшими знаниями в области машинного оборудования, механики или эл …
Как к
: Найдите золото в реках и ручьяхЭтот фильм о золоте.Золотой дайвинг. Использование кальяна для поиска золота. Показаны золотые чешуйки, самородки и самородки платины. Золото и платина в 15-19 раз тяжелее других материалов русла рек и концентрируются в областях с низким давлением и трещинах, протекающих через реки и … подробнее
Общие сведения об электричестве
: Никола ТеслаНикола Тесла На мой взгляд, один из самых запущенных изобретателей всех времен.Имена Эдисон и Маркони кажутся знакомыми, но Тесла? Большинство думает о машине. Мало кто знает, что Tesla отвечает за переменный ток, люминесцентные лампы, радары, дистанционное управление, генераторы … еще
Как к
: Изготовление узлов тора из мягких металловУзлы-торы — это красивые узлы, образованные путем обертывания линии вокруг тора и связывания концов вместе, чтобы образовалась петля.Полученный узел имеет вид звезды, если смотреть сверху. 36 примеров с наименьшим количеством пересечений можно увидеть на странице Knot Atlas на … подробнее
Как к
: Сварочный аппарат DIY из старых деталей микроволновой печиВнутри вашей старой мусорной микроволновки скрывается множество полезных деталей, которые позволят вам плавить металл, сваривать точечную сварку и делать электрические лестницы Иакова.Вы даже можете сделать мощный аппарат для дуговой сварки на переменном токе, идеально подходящий для решения сложных головоломок и даже самодельного оружия для зомби … подробнее
Как к
: Определите оригинальные наушники Beats от Dre StudioКак узнать, настоящие ли наушники Beats By Dre Studio, которые вы собираетесь купить в Интернете? Всегда просите продавца использовать приложение youVerify перед покупкой.Более разумные продажи, более безопасные покупки. Видео: . Шаг 1. Розничная упаковка. Проверьте цвет наушников на коврике … подробнее
Как к
: Восстановление и настройка электрогитарыИ снова здравствуйте, верные читатели.На сегодняшнем уроке мы научимся правильно настраивать электрогитару. Я почти не собирался публиковать это, потому что это так просто. Но, как и со многими основными задачами, есть много людей, которые умеют это делать, но не могут … подробнее
Обратный геокэшинг
: Как сделать обратный ящик для тайниковЕсли вы никогда не слышали о геокешинге, это своего рода охота за сокровищами для взрослых, в которую вы играете повсюду в мире.Координаты GPS даются как подсказки, и игроки должны найти ящик с тайником. Обычно есть журнал, в котором можно записать свое имя, и небольшую игрушку или подарок, которые нужно коллекционировать. The l … больше
Простой в сборке импульсный индукционный металлоискатель с DSP — Lammert Bies
Об авторе: Ламмерт Бис папа, муж и полиглот. Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовал машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей.Был сторонником Google Mapmaker и выступал на нескольких международных конференциях Google с 2011 года до тех пор, пока Mapmaker не отключили в 2017 году. Бухантер из Google. В настоящее время распространяет искусственный интеллект в самых диких местах производственной среды. Он никогда не перестает учиться.Введение в обнаружение металлов
Большинство металлоискателей работают на том факте, что металлы в магнитном поле изменяют его поведение. Есть два общих подхода к обнаружению этих изменений.В одном подходе переменный ток подается на передающую катушку. Приемная катушка используется для приема магнитного поля, создаваемого передатчиком. Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.
В другом подходе импульсы тока отправляются на передающую катушку.Магнитное поле, вызванное этими импульсами, запускает вихревые токи в металлах вблизи катушки. Если магнитное поле переключается достаточно быстро, вихревые токи могут быть обнаружены с помощью передающей катушки, которая затем действует как приемник.
Импульсная индукция часто позволяет достичь более глубоких целей, чем частотные детекторы, но различить разные типы металлов труднее. В связи с особыми потребностями, когда я начал этот проект, на этой странице описывается индукционный металлоискатель с максимально возможной дискриминацией между различными металлами.Для этого обработка сигналов выполняется полностью в цифровом виде с помощью цифрового сигнального процессора , DSP .
Конструкция поисковой катушки
В Интернете есть много проектов, касающихся индукционных металлоискателей. Хотя они отличаются способом обработки сигналов, электроника, генерирующая импульсы магнитного поля, почти всегда идентична.
Основным элементом для генерации магнитных импульсов является катушка.Размер катушки в основном зависит от требуемой глубины обнаружения и минимального размера объектов, которые еще должны быть обнаружены. В целом можно сказать, что максимальная теоретическая глубина обнаружения катушки в пять раз больше диаметра, а минимальный размер объекта, обнаруживаемого катушкой, составляет пять процентов диаметра. Это максимальные значения, которые сильно зависят от ситуации. Очевидно, что с метровой катушкой вы не обнаружите пятисантиметровый объект на глубине пяти метров. Однако это дает представление о том, какой тип катушки вам нужен для решения конкретной проблемы.Многие люди будут использовать металлоискатели для поиска монет и драгоценностей. Для таких ситуаций подойдет катушка 250 или 400 мм. В моей ситуации мне нужно было разместить железные 100-миллиметровые водопроводные трубы на глубине двух метров. Вот почему я решил использовать катушку длиной 1 метр.
Хотя физический размер и форма катушки могут различаться (квадратные или эллиптические катушки используются в определенных ситуациях и работают так же хорошо, как и круглые), индуктивность катушек незначительно различается между различными физическими конструкциями.Общепринятая оптимальная индуктивность поисковых катушек для импульсных индукционных металлоискателей находится в диапазоне от 300 до 500 мкГн. В этом проекте я предполагаю, что используемые катушки имеют емкость 400 мкГн. Для катушек меньшего размера это обычно означает большее количество витков.
Поисковая катушка должна работать от общедоступных источников питания. Из-за аналоговой схемы для усиления слабых сигналов вихревых токов, регистрируемых после прекращения магнитного импульса, наиболее практичным является двойной источник питания ± 10 В или ± 12 В.Катушка будет заряжаться только с одной из двух сторон источника питания, что дает асимметричный разряд батареи, если мы используем два отдельных аккумуляторных блока для положительной и отрицательной стороны источника питания. Поэтому мы будем использовать только одну аккумуляторную батарею на 10 или 12 вольт и генерировать другую сторону питания с помощью преобразователя постоянного тока в постоянный. Хотя это делается в большинстве коммерческих и самодельных схем металлоискателей, это далеко не идеально. Основная проблема заключается в том, что напряжение, генерируемое преобразователем постоянного тока в постоянный, не является свободным от пульсаций, и особенно на высоких частотах, с которыми мы работаем, это может вызвать некоторую нежелательную связь.Мы отложим эту проблему до параграфа об источнике питания и теперь будем предполагать, что наша катушка заряжена напряжением от 9 до 15 В (в зависимости от фактического выбора аккумуляторной батареи, уровня заряда аккумуляторов и т. Д.) .)
Когда это напряжение подается на катушку через высокоскоростной биполярный транзистор или полевой МОП-транзистор, ток в катушке будет постепенно увеличиваться, пока не будет ограничен внутренним сопротивлением катушки, зарядным транзистором и другими возможными компонентами с сопротивлением в линии. .Чем дольше мы заряжаем, тем выше будет магнитное поле. У этого есть свои преимущества и недостатки. Более сильные магнитные поля могут проникать глубже в почву. Но если мы будем заряжать более длительный период, чем, скажем, 250 мкс, вы можете перенасыщать землю, что сделает небольшие объекты невидимыми из-за фонового шума. Поэтому мы должны ограничить максимальное время зарядки значением около 250 мкс при достаточно низком сопротивлении цепи, чтобы в течение этого периода в катушке генерировался достаточный ток.Нетрудно рассчитать максимальный ток, который может протекать через катушку. Этот ток определяется омическим сопротивлением всех компонентов контура. Можно с уверенностью предположить, что наибольшее сопротивление имеет катушка. Многие силовые транзисторы и полевые МОП-транзисторы, используемые в индукционных металлоискателях, имеют максимальный непрерывный ток от 8 до 10 ампер. Если мы сконструируем катушку таким образом, чтобы она имела сопротивление не менее 2 Ом, максимальный ток, который будет протекать, никогда не будет больше 7.5 ампер с самой большой аккумуляторной батареей и полностью заряженными батареями. При сопротивлении цепи 2 Ом и минимальном напряжении 9 В ток через катушку достигнет примерно 3,2 А за упомянутые выше 250 мкс, что более чем достаточно для импульсного индукционного металлоискателя общего назначения с возможностью глубокого поиска.
Теперь мы определили индуктивность и сопротивление катушки, но это не многое говорит о физической конструкции катушки, если мы не знаем ее размеры.В таблице ниже я суммировал размер катушки, толщину провода, количество витков и физическое строение для ряда распространенных размеров катушек. Во всех случаях я старался максимально приблизиться к указанным выше значениям индуктивности и сопротивления. Это уменьшит проблемы с длиной импульса заряда и номиналами разрядного резистора при замене катушек.
| Размер | Форма | Обороты | Размер провода | Индуктивность | Сопротивление | |
|---|---|---|---|---|---|---|
| Ø 120 мм | Круглый | 36 | .40 мм / 0,14 мм² | 405 мкГн | 1,9 Ом | |
| Ø 150 мм | Круглый | 31 | Ø 0,40 мм / 0,14 мм² | 394 µH | 2,0 Ом 904 904 | Круглый | 28 | Ø 0,40 мм / 0,14 мм² | 387 µH | 2,1 Ом |
| Ø 200 мм | Круглый | 26 | Ø 0,40 мм / 0,14 мм² | 404 | ||
| Ø 250 мм | Круглый | 22 | Ø 0.40 мм / 0,14 мм² | 380 мкГн | 2,3 Ом | |
| Ø 300 мм | Круглый | 20 | Ø 0,50 мм / 0,20 мм² | 390 мкГн | 1,6 Ом 904 904 | Круглый | 17 | Ø 0,50 мм / 0,20 мм² | 396 мкГн | 1,8 Ом |
| Ø 500 мм | Круглый | 15 | Ø 0,50 мм / 0,20 мм² | 2,0 | 400 | |
| 1.0 x 1,0 м | Квадрат | 10 | Ø 0,66 мм / 0,34 мм² | 406 мкГн | 2,0 Ом | |
| 1,4 x 1,4 м | Квадрат | 8 | Ø 0,66 мм / 0,34 мм 387 мкГн | 2,2 Ом | ||
| 1,8 x 1,8 м | Квадрат | 7 | Ø 0,80 мм / 0,50 мм² | 398 мкГн | 1,7 Ом |
Кривая разряда и дискриминация
Цикл обнаружения импульсных индукционных металлоискателей начинается сразу после отключения магнитного поля. Это достигается путем закрытия биполярного силового транзистора или полевого МОП-транзистора, который соединяет катушку с источником питания. График разряда катушки можно разделить на три части.
Этап 1: Эффект пробоя в драйвере MOSFET
В большинстве конструкций металлоискателей используются полевые МОП-транзисторы для регулирования импульсов тока через поисковую катушку. В нашей конструкции для этой задачи также будет использоваться полевой МОП-транзистор. Если полевой МОП-транзистор закрыт, ток в катушке разряжается через резистор в токовой петле, который должен точно соответствовать индуктивности катушки. Для идеального демпфирования катушки 400 мкГн используется резистор примерно 680 Ом. Катушки с индуктивностью 300 мкГн должны разряжаться через резистор 600 Ом.Если мы нагружаем катушку током в 2 ампера, по закону Ома нетрудно рассчитать, что с разрядным резистором 680 Ом напряжение достигнет пика до 1360 вольт. Не многие коммерчески доступные электронные компоненты будут способны выдерживать такое напряжение, и особенно силовые полевые МОП-транзисторы, используемые для пробоя катушек металлоискателя в диапазоне от 300 до 750 вольт, в зависимости от марки и модели. Это означает, что во время первой стадии разряда катушки напряжение на катушке будет ограничено примерно до 500 вольт, при этом часть тока протекает через демпфирующий резистор, а часть — через полевой МОП-транзистор драйвера.Это далеко не идеально, потому что более высокое напряжение разряда означает более быстрое отключение магнитного поля, но мы должны быть счастливы, что это внутреннее поведение MOSFET на самом деле предотвращает повреждение других компонентов.
Время, в течение которого система остается на стадии 1 кривой разряда, зависит от величины тока, протекающего через катушку в момент начала разряда, напряжения пробоя полевого МОП-транзистора и суммы сопротивлений катушки, проводки и демпфирующего резистора.Предполагая, что основное сопротивление в контуре вызвано демпфирующим резистором, мы можем рассчитать длину первой ступени по следующей формуле:
T s1 = L змеевик * (I змеевик — V brk_down / R влажный ) / V brk_down
Очевидно, что эта формула действительна только тогда, когда I змеевик > V brk_down / R damp , потому что в противном случае ступень 1 никогда не вводится, а кривая нагнетания напрямую переходит на ступень 2.В нашем примере с катушкой 400 мкГн, демпфирующим резистором 680 Ом, начальным током катушки 2 А и напряжением пробоя полевого МОП-транзистора 500 В этот первый этап кривой разряда будет длиться одну микросекунду.
Этап 2: Спад тока через демпфирующий резистор при высоких напряжениях катушки
Как только напряжение, индуцированное током в катушке, достигнет значения ниже напряжения пробоя полевого МОП-транзистора, ток будет экспоненциально спадать до нуля. Параметры, которые могут изменить этот распад, — это полное сопротивление в токовой петле и физические свойства магнитного поля в катушке.Металлы, находящиеся в зоне действия силовых линий магнитного поля, могут изменить вторую стадию кривой распада, но есть некоторые проблемы с их обнаружением. Прежде всего, это очень высокие напряжения. Этап 2 вступает в силу, когда напряжение на катушке падает ниже напряжения пробоя полевого МОП-транзистора (где-то около 500 Вольт), и заканчивается, когда напряжение уменьшается настолько, что оно может быть снято обычными аналоговыми цепями (часто около 0,5 или 1 В). Этот этап также довольно короткий, что затрудняет выполнение надежных измерений, которые дают информацию о наличии или различении металлов в зоне действия магнитного поля.
Большинство металлоискателей с импульсной индукцией поэтому просто пропускают этот второй этап и ждут, пока третий этап не начнет цикл обнаружения и дискриминации. Наш детектор на основе DSP отличается тем, что он обнаруживает точный момент, когда кривая разряда переходит от этапа 2 к этапу три.
Рассматривая общие схемы обработки сигналов импульсных индукционных металлоискателей, демпфирующий резистор имеет два последовательно соединенных параллельно противоположно расположенных диода. Эти диоды действуют как ограничители напряжения, подтягивая одну сторону резистора к одной из сторон источника питания.Это сторона источника питания, которая функционирует как виртуальная земля при аналоговой обработке сигнала. Пока напряжение на катушке превышает 0,7 В, необходимое для открытия этих диодов, напряжение на диодах практически фиксировано. Когда напряжение на катушке падает ниже этого значения, диоды закрываются, и измеренное напряжение является фактическим остаточным напряжением на катушке.
Для нашей примерной катушки, стадия 2 будет длиться около 3,9 мкс, пока ток катушки не упадет достаточно, чтобы снизить напряжение ниже этого магического значения 0.7 Вольт. Практически это означает конец второй стадии разрядной кривой и начало последней стадии, на которой могут быть обнаружены длительные вихревые токи. Если металлы находятся в диапазоне действия магнитного поля, момент перехода на третью ступень сместится. Черные металлы вызывают увеличение индуктивности катушки, что практически приводит к задержке точки перехода. Цветные металлы приведут к тому, что третий этап выйдет раньше. Мне не нужно объяснять, что для точного измерения точки перехода нам понадобится хорошая и быстрая аналоговая измерительная система и быстрый цикл вычислений ЦП.Здесь используется наш цифровой сигнальный процессор.
Этап 3: окончательное затухание тока и вихревые токи
На последнем этапе демпфирующий резистор блокируется двумя последовательно включенными диодами, и ток дополнительно затухает через вспомогательные резисторы в цепи. Текущие токи являются остатками первоначального тока катушки и токами, вызванными вихревыми токами соседних металлов. Это исторически этап, на котором импульсный индукционный металлоискатель на базе аналогового и микроконтроллера выполняет анализ сигналов.Анализ сигналов в этой области затруднен по двум причинам. Прежде всего, это очень низкие уровни сигнала, которые требуют усиления в сотни или тысячи раз для получения некоторой информации. Это также усилит шум в сигнале. Вторая проблема заключается в том, что основная область различения находится примерно в первых 30 микросекундах затухания. Если игнорировать первую часть кривой затухания по замыслу, правильное различение типов металлов будет чрезвычайно трудным.
Аналоговые импульсные индукционные металлоискатели и версии на базе базовых микроконтроллеров идут еще дальше, поскольку не рассматривают саму форму сигнала, а усредняют ее в интегрирующем конденсаторе и используют конечное напряжение этого конденсатора, чтобы определить, был ли обнаружен металл.Это снизит значительный шум, создаваемый высоким коэффициентом усиления в каскаде усиления, но интегрирование сигнала удалит всю информацию, относящуюся к металлам. Вот почему обычные металлоискатели с импульсной индукцией так плохо разбираются. Сначала они выбрасывают почти всю информацию, суммируют то, что осталось, а затем говорят: «Эй, я, наверное, что-то обнаружил, но не спрашивайте меня, как и когда!».
График расхода на графике
Возможный график кривой разряда на входе нашей детекторной электроники можно увидеть на следующем рисунке.Красная кривая — это кривая разряда без цели, две другие кривые показывают разницу, когда цель находится в зоне действия магнитного поля.
График импульсной индукционной характеристики для различных целейВ течение первых пяти микросекунд, когда кривая разряда находится на стадии 1 и стадии 2, сигнал ограничивается защитными диодами во входной цепи. После этого кривая медленно затухает, причем скорость затухания зависит от существования мишени и проводимости этой мишени.В верхней части кривой ферромагнитные металлы вызовут небольшую задержку сигнала, которая упадет ниже 0,7 В, тогда как цветные металлы сместят эту точку перехода немного раньше. Материалы с высокой проводимостью, такие как золото, серебро и медь, будут иметь крутой изгиб и быстро распадаться до нуля. Мы видим, что примерно через 30 микросекунд различение различных типов целей практически невозможно. Анализируя ряд этих кривых, можно сделать обоснованное предположение о материале цели, обнаруженной импульсным индукционным металлоискателем.Как и в случае со всеми металлоискателями, это обоснованное предположение, а не однозначный ответ, потому что размер, глубина, окружающие цели и реакция почвы могут изменить сигнал таким образом, что надлежащее различение невозможно.
Конструкция блока питания
Одной из основных проблем при разработке хорошего импульсного индукционного металлоискателя с цифровой обработкой сигналов является правильная конструкция источника питания. Система будет включать трех опытных пользователей, у каждого из которых будут свои собственные потребности. Пиковые токи в одной части источника питания не должны отрицательно влиять на другие части системы.Аналоговое и цифровое заземление также следует разделять, насколько это возможно. Достичь этого непросто, если мы также хотим запитать всю схему от одной аккумуляторной батареи.
Питание катушки
Катушка, без сомнения, является самым большим потребителем тока в цепи. Импульсы, которые могут достигать нескольких ампер, генерируются включением и выключением катушки через полевой МОП-транзистор. Поэтому катушка должна питаться напрямую от аккумуляторной батареи. Ни один линейный регулятор или преобразователь постоянного тока в постоянный не будет иметь мощности для генерации этих коротких импульсов тока без серьезных последствий где-либо в системе.Мы можем использовать небольшой последовательный резистор и большой буферный конденсатор для защиты батарей от больших токов питания.
Источник аналогового усиления
Аналоговый каскад усиления работает от двойного источника питания в диапазоне от ± 5 до ± 15 Вольт. Центр этих источников питания должен быть подключен к неподвижной стороне катушки и будет практически работать как аналоговая земля в цепи. Тогда плавающая сторона будет усилена относительно центра подачи.Наша конструкция первого каскада усилителя будет полностью дифференциальной, что уменьшит помехи, если аналоговый ноль не будет идеально стабильным.
Блок питания цифрового сигнального процессора
Цифровые сигнальные процессоры предназначены для работы при напряжении 3,3 В, 5 В или обоих. Я буду использовать более высокое напряжение питания по двум причинам. Во-первых, из прошлого опыта стало известно, что у процессоров с питанием от 5 Вольт меньше проблем с помехами. Но главная причина в том, что модель DSP, которую я решил использовать, может использовать только самый быстрый режим преобразования АЦП, когда подключен источник питания на 5 вольт.Положение блока питания в общей схеме затруднительно. Чтобы переключить полевой МОП-транзистор, который управляет катушкой, в идеале линия нулевого питания DSP должна быть подключена к нулю полевого МОП-транзистора, который находится на внешнем конце источников питания. Но для правильной выборки аналоговых сигналов в каскаде усиления ноль DSP должен быть около нуля каскада усиления, который находится в центре источников питания. Поскольку с помощью дифференциального усилителя легче сместить уровни напряжения аналогового каскада, чем переключить полевой МОП-транзистор с произвольного уровня напряжения, мы подключим цифровые компоненты к отрицательной линии питания.Это также автоматически разделяет аналоговую и цифровую землю, что снижает проблемы с шумом.
Схема силовой части
Собрав все пожелания, проще всего построить силовую часть схемы, как на следующем рисунке. Катушка питается практически напрямую от аккумуляторной батареи. Я говорю «почти прямо», потому что для уменьшения пиковых токов используются небольшой резистор и большой конденсатор. Цифровые компоненты размещаются рядом с отрицательной линией питания. Линейный регулятор мощности, конденсаторы и диод должны предотвращать возврат слишком большого количества шума, создаваемого цифровыми компонентами, в аналоговую схему.Операционным усилителям аналогового усилителя для работы нужен двойной источник питания. Верхняя часть этого источника питания генерируется микросхемой LT1054 в конфигурации удвоителя напряжения.
Фактически точка соединения R3, C3 и поисковой катушки действует как аналоговая земля. Этот уровень земли будет повышаться и понижаться во время каскада заряда и разряда конденсатора C3, но это не окажет отрицательного влияния на аналоговый усилитель, поскольку входная схема каскада усиления будет полностью дифференциальной.
Вы можете видеть, что клеммы + и — батареи определены как точка звезды. Так должно быть и при проектировании печатной платы. При наличии как можно более коротких общих линий между тремя основными потребителями (катушкой, процессором и аналоговым усилителем) вероятность помех между этими компонентами будет меньше.
Источник питания импульсного индукционного металлоискателя Постарайся не стать успешным человеком АЛЬБЕРТ ЭЙНШТЕЙН |
15 Простой, но мощный DIY Metal Detector
Этот пост содержит партнерские ссылки. Если вы нажмете кнопку и купите, мы можем взимать комиссию без дополнительной оплаты. Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.
Вы когда-нибудь смотрели фильмы с пиратами и охотниками за сокровищами, надеясь, что у вас,
, есть металлоискатель, подобный их? Но вы почувствовали, как реальность налетела, когда вы прочитали
о непомерных ценах на металлоискатель.
Тем не менее, ваши мечты об охоте за сокровищами могут осуществиться,
не обойдя ваш банк полностью. Все, что вам нужно, это несколько электрических компонентов и простой план металлоискателя DIY
.
К счастью, одно из этих двух требований выполнено.
Планируется построить 15 простых металлоискателей своими руками
№1. Простой картонный металлоискатель
Изготовленный с использованием нескольких электрических компонентов и картона, этот металлоискатель
не только недорогой, но и функциональный.Кроме того, плану
легко следовать, конструкция каждой части подробно объяснена.
Однако сделать катушку детектора не так просто и требуется
вычислений. К счастью, делать катушку необязательно. Вы можете купить
в Интернете, если ваш бюджет не слишком ограничен. Вы даже можете сделать ручку
для вашего детектора из картона. Ручка придает приятный вид извещателю
и даже помогает удерживать батарейки и переключатели.
В целом, это отличный план, если вы хотите построить что-то для развлечения. Хотя
не работает идеально снаружи (не всегда), он полностью функционален при использовании
внутри и служит отличным способом скоротать время!
№ 2. Чувствительный металлоискатель
Это модифицированная версия известного российского импульсного индукционного металлоискателя
«ПИРАТ». Он может обнаруживать металлическую монету на расстоянии 15 см и более крупные объекты на
даже больших расстояниях.Более того, этот детектор прост в изготовлении, несмотря на его чувствительность
к металлическим предметам. Этот детектор
, требующий наличия нескольких компонентов, является подходящим вариантом, если вы ищете чувствительные показания.
Кроме того, этот извещатель имеет несколько особенностей, которые делают его уникальным. Вот несколько из
этих функций:
- Самокалибровка путем сброса Arduino
- Детектор времени со световой и звуковой индикацией
- Повышенная частота при приближении к объекту
Что еще? Видеоурок, прилагаемый к плану, помогает упростить процесс сборки, позволяя работать новичкам.
№ 3. Открытый металлоискатель
Предназначенный для работы через телефон, этот металлоискатель может иметь чувствительные или
простых показаний в зависимости от схемы. Для завершения требуется всего три компонента
, помимо телефона. Компоненты — два резистора и цепь
LC. Однако из-за простоты схемы его чувствительность у
немного скомпрометирована. Детектор достаточно чувствителен только для того, чтобы найти монету
, закопанную в землю.
Но этот план дает несколько удивительных советов, как сделать детектор без пайки
.
— идеальный вариант для всех, у кого нет времени учиться паять. Этот план, сопровождаемый изображениями для каждого шага и инструкциями по переходу от точки к точке до
, является обязательным для всех, кто разбирается в гаджетах.
№ 4. Металлоискатель Arduino
Изготовлен из игрушечного погонщика сорняков, этот извещатель имеет регулируемые настройки чувствительности.
По мере того, как настройки чувствительности перемещаются от меньшего к большему, он начинает обнаруживать
элементов меньшего размера. Он может принимать частоты от более крупных предметов, таких как банки с газировкой и сотовые телефоны
, при минимальной настройке чувствительности. В то время как
также может обнаруживать винты и монеты при максимальной настройке чувствительности.
Более того, даже диапазон этого детектора может быть расширен за счет увеличения магнитного поля
, создаваемого индуктором.
Это можно сделать двумя способами:
- Увеличение тока через проводник
- Увеличение количества витков в катушке индуктора
Этот металлоискатель «сделай сам» хорошо работает для обнаружения мелких вещей в вашем доме, которые
нельзя увидеть невооруженным глазом.
№ 5. Восстановленный металлоискатель
Если у вас немного ограниченный бюджет, этот план — ответ на ваши проблемы
. Этот детектор
, сделанный с использованием AM-радио, магнитной ленты и небольшого калькулятора, подходит для тех, кто хочет просто повеселиться, обнаруживая металл в своем доме.
Не уверены, сработает ли это? Попробуйте поднести свой детектор к ложке
и обратите внимание, как начинает работать ваш калькулятор. Причина, по которой он работает, заключается в том, что
электронная схема калькулятора выдает радиочастотный сигнал, который
отражается от ложки.Эти отраженные радиоволны — это то, что мы слышим из радиоприемника
.
Создайте свой самый первый металлоискатель из трех основных материалов за пять шагов или
и того меньше!
№ 6. Недорогой металлоискатель
Этот металлоискатель своими руками изготовлен из пяти вещей — дешевого чипа, конденсатора AC
, двух катушек и наушников. Независимо от своей простоты, детектор
работает хорошо и имеет приличный диапазон сканирования от 12,5 см до
15 см.
Некоторые уникальные особенности этого детектора:
- Заменяет поисковые и модельные генераторы на передатчики.
- В схеме всего две основные составляющие.
- Регулируемая громкость звука
Более того, поскольку схема очень детализирована, вероятность ошибки
мизерна, что делает этот план отличным!
Bonus Read: поскольку драйвер необходим во многих планах, просмотрите эти
обзоров
лучших ударных драйверов 2021
, чтобы сделать лучший выбор.
№ 7. Экологичный металлоискатель
Основная проблема при использовании металлоискателя
— это сузить область для раскопок. Однако этот металлоискатель помогает решить эту проблему. Он оснащен четырьмя поисковыми катушками
и цветным сенсорным экраном для определения места раскопок.
Кроме того, с этим детектором
даже ваша поисковая система стала более совершенной и простой. Некоторые новые функции, включенные в поисковую систему:
- Автокалибровка
- Аккумулятор USB
- Четыре различных режима экрана
- Частота
- Регулировка ширины импульса
Равномерное копание упрощается благодаря деревянным шпажкам, которые прикреплены к
каждой катушке.Эти шампуры вдавливаются в землю в том месте, которое вы указали
. Это снижает потребность в копании и, следовательно, снижает воздействие
на окружающую среду.
Наконец, этот детектор может определять глубину до 7-10 см, что делает его идеальным для
поиска потерянных монет и колец в парке или на пляжах.
№ 8. Металлоискатель VLF
Основанный на металлоискателе под названием Smart Hunter, этот очень низкочастотный (VLF)
металлоискатель использует передающие и приемные катушки в форме двойной D.
Более того, детектор обладает высокой чувствительностью и может обнаруживать монеты на глубине
25 см. Иногда более крупные объекты можно обнаружить на расстоянии до 1 м
.
Приложение этого детектора запускается через телефон с помощью специального приложения для детектора металла
. Кроме того, он даже имеет аудиоусилитель и динамик, которые подходят для устройства
, чтобы оно работало более эффективно.
№ 9. Четырехтранзисторный металлоискатель
Если вам предстоит серьезная охота за сокровищами, этот план для вас.Благодаря способности
обнаруживать монеты на глубине 3-4 дюйма, банки с газировкой на глубине 6 дюймов и металлические трубы
, даже больше, этот детектор имеет высокую чувствительность.
При изготовлении этого металлоискателя следует учитывать следующие моменты:
- Используемые наушники должны иметь высокий импеданс.
- Обратите внимание на контакт заземления на разъемах.
- Всегда оборачивайте провода изолентой.
- Отрегулируйте металлический вал для уравновешивания детектора.
Также рекомендуется проверить устройство на наличие каких-либо неисправностей, прежде чем вы начнете его использовать.
После того, как он будет опробован и протестирован, вы можете начать искать монеты и кольца в
своем саду, парке или даже на пляже!
№ 10. Металлоискатель высокой чувствительности
Этот металлоискатель обладает высокой чувствительностью и может использоваться для обнаружения
монет, закопанных в почву на глубину до 15-20 см. На плане есть подробная схема
схемы и датчика. В первую очередь потому, что для правильной работы детектора важно правильно изготовить датчик
.
Помните, поскольку этот детектор немного более продвинутый, чем остальные, для работы с ним потребуется
опыта. Однако, как только вы научитесь использовать его,
, вы даже сможете различать типы металлов, обнаруживаемых
.
№ 11. Металлоискатель импульсной индукции
Импульсные индукционные системы используют одну катушку как приемник, так и передатчик
. Этот металлоискатель, сделанный своими руками, имеет импульсную индукционную систему, и он
может различать черные и цветные металлы.
Кроме того, это симбиоз Arduino и Android, обладающий высокой чувствительностью. Он работает через мобильное приложение, которое можно бесплатно скачать на любой смартфон.
Катушка этого устройства изготовлена из изолированного медного провода диаметром
0,4 мм. Он содержит 25 витков круглой формы диаметром 19
см. Помните, не держите металлические предметы рядом с катушкой.
Несмотря на то, что устройство выглядит базовым, его работа феноменальна.Он
может обнаружить мелкую металлическую монету на расстоянии 10-15 см, а более крупную
— на расстояние 30-40 см. Если вы не верите результатам, прилагаемое видео
о работе этого устройства должно вас убедить!
Bonus Read: купите набор инструментов сегодня, если вы энтузиаст DIY.
Ознакомьтесь с этими лучшими беспроводными наборами инструментов и комбинированными наборами.
№ 12. Металлоискатель BFO
BFO (генератор частоты биений) работает путем смешивания двух сигналов для получения слышимой частоты биений
.В то время как один осциллятор остается фиксированным на определенной частоте,
другой слегка изменяет свою частоту вокруг металла. Произведенная замена шага
информирует пользователей о наличии металла поблизости. Следовательно, для
изменение частоты должно быть достаточно большим, чтобы быть заметным.
В основном требуется изменение от 200 до 100 Гц. Это означает, что поисковая катушка
должна работать на высокой частоте. Чтобы это произошло, желательно, чтобы у
была катушка на 30 витков диаметром примерно 15 см.
Кроме того, перед началом работы с детектором важно протестировать его.
К счастью, этот план научит вас, как это делать. Вы можете использовать генератор сигналов
для генерации сигнала, близкого к сигналу поисковой катушки. Разница
между ними будет в слышимом диапазоне.
Наконец, вы должны использовать пластиковый столб в качестве ручки для металлоискателя. После
у вас все готово, и вы можете начать поиски сокровищ!
№ 13.Портативный металлоискатель
Этот план — еще один способ сделать дешевый и простой металлоискатель своими руками. Однако у
есть еще одна особенность: он портативный! Он также предлагает большие возможности
за счет 3-миллиметрового светодиода для сигнализации и потенциометра для регулировки громкости
при поиске.
В плане для изготовления металлоискателя использовались различные материалы. Для примера
катушка детектора была сделана из пустой коробки Pringles.
Это работает хорошо, поскольку не всегда легко найти катушки с тем же MH, что и для
. Пока схема приклеивается горячим клеем внутри пустой банки из-под зубной пасты.
Еще один совет, которому нужно следовать при создании этого детектора, — это проверить схему на макете
, чтобы убедиться, что она работает. Это даже помогло бы сделать выводы о
дальности обнаружения.
Вы можете работать над переработкой банок и ящиков, чтобы сделать это устройство, поэтому
сэкономите и получите портативный металлоискатель.
№ 14. Металлоискатель Arduino
Металлоискатель не всегда должен выглядеть скучно, и этот план доказывает это.
С пятью отдельными катушками, которые загораются при обнаружении металла, этот самодельный металлоискатель
— отличный вариант. Особенно если вы ищете что-то из коробки
. Его яркий синий и желтый цвет добавляют красоту, что делает этот детектор
привлекательным выбором для многих домашних мастеров.
Весь мотив этого плана состоял в том, чтобы немного повеселиться и заменить звуковые индикаторы
световыми индикаторами.Даже печатная плата этого устройства на
отличается от большинства других. В то время как большинство устройств обычно имеют простую печатную плату квадратной формы
, это устройство не имеет. Он имеет шестигранную печатную плату
, которая не только соответствует форме внешней крышки, но также позволяет избежать помех поисковым катушкам
.
Наконец, это устройство даже водонепроницаемое. Окрашивание пластиковой крышки сверху и снизу
гарантирует, что устройство не будет повреждено водой, что позволяет использовать
на открытом воздухе на покрытой росой траве.
Дополнительный совет: делайте провода короткими и с минимальным перекрытием. Это гарантирует отсутствие движения кабеля
и поддерживает стабильность цепи.
№ 15. Открытый металлоискатель Arduino
Большинство планов металлоискателей Arduino выглядят устрашающими из-за количества
компонентов, необходимых для их создания. Но не этот. Список требований для
, строящего этот детектор, намного меньше по сравнению с большинством других, и он также работает в
довольно эффективно.
Основные компоненты, необходимые для его создания:
- Общий конденсатор
- Резистор и диод
- Поисковая катушка
- Светодиоды
- Громкоговоритель / наушники
Еще одним преимуществом конструкции этого детектора является то, что он может питаться от одного источника питания
5В. Таким образом, этот детектор не требует много ресурсов, но работает на
безупречно. Более того, он может даже различать ферромагнитные и не ферромагнитные металлы класса
.
При использовании этого детектора важно оставлять катушку на расстоянии ~ 5 секунд от металла
. Когда вы начнете приближаться к металлу, вы заметите, что зеленый или синий светодиодный индикатор
мигает, а в наушниках раздается звуковой сигнал.
Цвет огней и высота звуковых сигналов помогают определить, какой тип металла
вы нашли.
Заключение
Изготовление металлоискателей может быть отличным способом получить некоторый практический опыт
с физическими приложениями.Более того, охота с использованием металлоискателей
сама по себе может стать большим хобби.
Несколько советов, которые следует учитывать при использовании металлоискателя:
- Позаботьтесь о том, чтобы заполнить все отверстия и не оставить повреждений.
- Держите поисковые катушки близко и параллельно земле.
- Протестируйте его с помощью нескольких предметов домашнего обихода, прежде чем выносить на улицу.
Будьте осторожны, чтобы не вторгаться и не допускать обнаружения металлов на участке
, который вы решили сканировать.Но самое главное, получайте удовольствие
и счастливой охоты!
Возможно, вы захотите увидеть здесь другие планы для самостоятельной сборки:
КАК СДЕЛАТЬ ДЕТЕКТОР МЕТАЛЛА
КАК СДЕЛАТЬ ДЕТЕКТОР МЕТАЛЛА
Вы должны вырезать и вставить эти другие ссылки, чтобы увидеть эти видео на Youtube
Создание собственного металлоискателя — это идеальный проект для школы, колледжа или хобби.Требуется очень мало навыков или оборудования.
Создавайте этот проект с уверенностью совершенно бесплатно, ничего не стоит, гарантированно работает и было создано тысячами пользователей по всему миру.
Это, должно быть, действительно хороший проект, потому что люди продолжают его воровать и называть своим собственным.
СПИСОК СТЫДА
как здесь Стив Робдей / делать проекты
а здесь Матни
и здесь Scott W Hotaling
и вот Radioshack The Great Create.Они его никогда не создавали. Они украли это отсюда.
Make projects и Radio Shack рекомендуют вам купить для этого проекта комплект из 500 резисторов.
а так же много других дорогих вещей
Но, как и все неудачники, они все допускали ошибки при копировании, так что вам лучше здесь с оригиналом, который работает
Простой Металлоискатель BFOBFO (генератор частоты биений) в металлоискателях используются два генератора, каждый из которых производит радиочастоту.Один из этих генераторов использует катушку с проволокой, которую мы вызовите цикл поиска. Второй генератор использует катушку с проволокой гораздо меньшего размера, и обычно находится внутри блока управления и называется опорным генератором. По настраивая генераторы так, чтобы их частоты были почти одинаковыми, разница между ними становится слышимой в виде нот ударов, эта нота ударов изменяется слегка при перемещении поисковой петли над металлическим предметом или рядом с ним. Она имеет На практике было обнаружено, что лучше всего установить поисковый генератор, скажем, на 100 кГц и сделать так, чтобы опорный генератор настраивался на 100 кГц плюс или минус 250 Гц.Это дает ноту ударов от 250 Гц до 0–250 Гц. Нота удара исчезает или обнуляется, когда два осциллятора примерно равны. Этот тип Детектор наиболее чувствителен, когда нота ударов близка к нулю, около 5 Гц (моторная лодка ) заметны любые незначительные изменения.
Детали список
Источник питания:
Идеально подойдет любая батарея 9в PP3.
Конденсаторы:
2 электролитических 220 мкФ 16 В.
5 оф.01 мкФ полиэстер.
5 шт. Полиэстер. 1 мкФ.
Резисторы:
Все резисторы 1/4 Вт 5%
6 шт. 10 кОм
1 шт. 1K
1 шт. 2,2 м ===== 2,2 МОм
2 шт. 39 кОм
Транзисторы:
Все BC 184B, или 2N3904, или 2N2222A. Подойдет практически любой слабый сигнал npn с усилением 250+. Там сотни на выбор. Аудиовыход:
2,5-дюймовый динамик с сопротивлением 8 Ом будет работать, но наушники или динамик предпочтительнее. чем выше импеданс, тем лучше. Многие из вышеперечисленных деталей могут быть восстановлены из сломанного транзисторного радиоприемника или куплены у таких компаний, как RS Components, Maplin Electronics, Farnell или Digikey, которые часто появляются в верхней части этой страницы. .
После того, как компоненты Полученная схема может быть построена за несколько часов, используя медь картон, или, если у вас есть возможности, сделайте печатную плату, используя макет ниже. Исходный макет, показанный ниже, должен быть распечатан с размером примерно 50 мм x 100мм.
КатушкиЭто это единственная сложная часть. Поисковую петлю лучше всего наматывать на фанерный формирователь. Метод 1: Вырежьте три круга из фанеры толщиной 3 мм, один диаметром 15 см и два круга диаметром 16 см. диаметр. С помощью столярного клея сделайте бутерброд с кругом 15 см в центре. Когда клей застынет, можно намотать 10 витков. Проволока из эмалированной меди толщиной 25 мм вокруг канавки на краю каркаса. Подключите эту катушку, когда закончите, к точкам, отмеченным катушкой 1 на схеме. Метод 2: Вырежьте круг диаметром 16 мм из фанеры толщиной 10 мм. Затем зажимая этот круг в тисках, проведите пилой по краю круга так, чтобы сделать прорезь глубиной около 5 мм и шириной 2 мм по краю для размещения обмотки. Если у вас есть доступ к осциллографу или частотомеру, запишите частоты. В идеале эта катушка будет колебаться на частоте около 104 кГц, с амплитуда около 0,5В от пика до пика. Второй или опорный генератор нужно сделать намного меньше, и если возможно прикрепить к блоку управления, чтобы его можно было отрегулировать по мере необходимости. использовал.Чтобы сделать действительно хороший регулируемый опорный генератор, вам придется посетите магазин DIY, то, что вам нужно, это некоторые пластиковые фитинги для воды, два примера показаны ниже. Меньший один — это входная труба к пластиковому шаровому крану, снабженному латунной гайкой. Более крупный — это пластиковый соединитель бака с латунной гайкой от старого нажмите. Оба они работают хорошо и приклеены к блоку управления в положении где их можно отрегулировать. Сама эталонная катушка намотана на кусок дерево или пластик диаметром около 10/12 мм и длиной около 50 мм Фактическое количество витков этой катушки зависит от диаметра бывшие и могут быть обнаружены только экспериментальным путем.Начнем примерно со 125 оборотов. 25 эмалированных медный провод (эта катушка, когда закончена, должна поместиться внутри пластикового трубка) и убирайте витки, пока две частоты не сойдутся. Эта катушка прикреплен к печатной плате в точках, отмеченных катушкой 2. Если все в порядке, детектор должен выть в этот момент. Когда два осциллятора в порядке совпадение должно быть возможным путем регулировки латунной гайки внутрь или наружу, чтобы ударьте ноту до остановки или нуля.
Примечание.На работающем детекторе, показанном на этих фотографиях, мы намотали 10 витков на поисковую катушку, которая затем колебалась с частотой 104 кГц. Затем мы наматываем на кусок деревянного дюбеля диаметром 12 мм и длиной 50 мм (взятый из клетки для птиц) 120 витков проволоки. Его вставляли внутрь пластиковой трубки с резьбой из узла шарового крана. Он колебался на частоте 96 кгц без латунной гайки и постепенно увеличивался по мере навинчивания латунной гайки до 106 кгц. Это идеально подходило для настройки детектора.
Катушка из фанеры толщиной 10 мм
Эталонная катушка (катушка настройки) намотана на кусок деревянного дюбеля диаметром примерно 12 мм и длиной 50 мм.Он должен входить в пластиковую трубную арматуру, расположенную выше, и настраивается путем перемещения латунной гайки. Просверлите очень маленькие отверстия диаметром 1 мм через каждый конец дюбеля, чтобы вы могли пропустить концы проволоки через эти отверстия, чтобы обмотки оставались на месте.
Это большая катушка имеет ширину 30 см и длину 60 см (12 дюймов на 24 дюйма) и сделана из Фанера 10мм. Он имеет 5 витков проволоки в канавке глубиной 3 мм, вырезанной по краю. с пилой. он колеблется на частоте 104 кГц. Если вы хотите сделать катушки разного размера начните с большого, так как всего за 5 оборотов вы можете изменить его только большими прыжками например.4 витка = 115 кГц и 6 витков = 85 кГц. затем сделайте эталонную катушку на соответствовать. затем сделайте следующую самую маленькую катушку и так далее. Катушки меньшего размера легче сопоставить, поскольку добавление или удаление поворота за раз изменяет только частота в небольших количествах . Я разработал эту схему, чтобы не беспокоиться о толщине провода. .25 .31 .4 будут работать. Должен быть заизолирован провод. медь эмалированная. Я сделал катушки, которые хорошо работают, используя проволоку с пластиковым покрытием 7 / 0,2 мм. Пластиковое покрытие подходит для больших катушек с несколькими витками, но становится немного громоздким для катушки настройки и маленьких катушек.Эта катушка 600×600, сделанная из пластиковой переливной трубы и колен от B&Q, имеет 4 витка провода с пластиковым покрытием 7 / 0,2 и дает действительно хороший сигнал на чем-то вроде крышки люка. Чтобы проволока не вибрировала, нужно нанести очень небольшое количество тонкой краски на внутреннюю часть.
Создание практичного извещателя для использования вне помещений будет зависеть от навыков и материалов, имеющихся в вашем распоряжении. Золотое правило металлоискателей — делать их легкими.Избегайте использования тяжелых материалов, таких как древесина твердых пород или плексиглас. Круглая поисковая петля должна быть приклеена или закреплена на деревянной / пластиковой ручке, а печатная плата находится внутри небольшой пластиковой коробки на другом конце для баланса. При использовании вам потребуется довольно часто настраивать опорный генератор.
Самый простой способ сделать это — использовать планки, покрытые медью (0,1 дюйма), но при этом могут возникать ошибки. Для начала осмотрите лупу через лупу. Убедитесь, что на дорожках нет порезов или коротких замыканий (небрежная пайка) между дорожками.Если разрезать картон, крошечные медные вискеры иногда могут попасть на рельсы. Чтобы свести тебя с ума. Если вы делаете разрывы гусениц, используйте пальцами небольшое острое сверло диаметром 3 мм. (не перфоратор).
Катушка A = поисковая катушка: Катушка B = эталонная катушка: B + = красный провод батареи от 9 В PP3 или аналогичного
B — = черный провод аккумуляторной батареи. Вы можете вставить выключатель в красный или черный провод аккумулятора.
Заметки для новичка в электронике
. 2 выкл. 220 мкФ / 16 В Электролитический: Они работают на 220 мкФ / 16 В Напряжение. Вы можете использовать более высокое рабочее напряжение, но не меньше. Высшая рабочая Конденсаторы напряжения работают точно так же, но они становятся больше физически. У них есть отрицательный вывод, который необходимо подключить к аккумулятору — дорожка. Эти компоненты должен идти правильным путем. 5 выкл. .1 и .01 полиэстер: Они также имеют рабочее напряжение. 63 вольт в довольно часто и будет идеально.Если вы хотите использовать макет печатной платы выше, вы нужны конденсаторы с шагом выводов 5 мм. .1 может быть отмечен как .1 или 100n или иногда 104: .01 может быть помечено как .01 или 10n или иногда 103. Эти компоненты могут идти как угодно. Все резисторы 1/4 Вт 5%: Это углеродные пленочные резисторы общего назначения с допуск 5% и номинальная мощность 1/4 Вт. Вы можете использовать резисторы более высокого мощность, так как это не влияет на работу, они просто становятся больше. 1 ватт или больший размер не поместится на доске.Эти компоненты могут быть разными. Транзисторы: Описан транзистор bc 184b с аудиосистемой, слаботочный, общего назначения. NPN. Их довольно легко получить в Великобритании, но может быть трудно получить в других странах. страны. Существуют сотни типов небольших пластиковых NPN-транзисторов. доступны по всему миру, и почти все будут работать в этой схеме. Ты хотя нужно быть уверенным в распиновке. Вы можете получить распиновку для большинства транзисторы с сайтов производителей.Это будет наиболее вероятная проблема площадь при строительстве этого проекта. Эти компоненты должны быть правильно подключены. Типы PNP не работают. Другие транзисторы: 2N 3904 — 2N2222A —BC183 — работают самые маленькие npn-транзисторыЧасто задавал вопросы.
Q. Я ничего не знаю об электронике, но люблю что-то делать, и всегда этим занимался. очарован этими маленькими электронными компонентами, похожими на сладости. у меня есть оборудования нет, но я готов бездельничать с этим целыми днями, пока он работает.Как ты думаешь, я справлюсь?А. Что ж, если вы мало разбираетесь в электронике и без оборудования, это будет сложно, но сотни таких людей, как вы, сделали это. Вам нужно придерживаться в планах точно и есть немного, если повезет. Сопротивляйтесь искушению изменить вещи и добавить такие вещи, как метр, пилотный свет или регулятор громкости. Что бы ни случилось, этого не будет стоит дорого, и в конце концов вы узнаете кое-что об электронике.
Q. Я делаю этот детектор для своего школьного учебного проекта, не могли бы вы прислать мне подробное объяснение со схемами, как это работает.А. Хотел бы, но нет времени.
Q. Сколько метров вниз, могу ли я обнаружить одну золотую монету с помощью этого детектора.А. Никто. Для монетки это около 120 мм, если повезет. Немного больше для большего объекты.
В. Я построил это, но я не могу заставить его работать.A. Хорошо он действительно работает, и обычно сразу. Наиболее вероятные причины не работы было бы. Транзистор неправильного типа, например.PNP, или неправильно подключен. Неправильно распиновки. Можно использовать полосовую панель, но будьте осторожны, чтобы не попали перемычки из припоя. по рельсам. Если поисковая катушка и эталонная катушка не соответствуют частоте вы не получите никакого звука. Многие другие сайты скопировали этот проект, но при копировании делают ошибки. В этом плане нет ошибок, и он будет работать. Если вы не можете получить звук, попробуйте сделать две одинаковые катушки и соединить их. Затем поднесите к катушкам куски металла. Вы должны услышать звук и уметь настраивать детектор, перемещая куски металла рядом с катушками.
Q. Какой размер лучше всего подходит для поисковой катушки.А. Чем больше катушка, тем глубже она идет. Но большие катушки не годятся для маленьких. такие предметы, как монеты и кольца. Катушка диаметром 16 см идеально подходит для монет и кольца.
В. Можно ли использовать металлический вал и кронштейн к поисковой катушке.А. Любой металл рядом с катушкой или на ней будет влиять на частоту, вы должны принять это во внимание. учитывать при намотке катушки. Маленькая союзная скоба не принесет много пользы. разница.Если вы используете металлический столб, и он двигается, как вы его обнаруживаете, он будет переделать настройку.
В. Могу ли я купить комплект части от вас для этого проекта.А. Нет, мы не продаем ничего общего с этим проектом.
Q. Наш сын хочет построить этот детектор для школьного экзамена, не могли бы вы построить это для него и отправьте нам.А. Не говори ему, что читы никогда не преуспеют (беда в том, что читы процветают). Они продолжают развивать этот проект
.Электронная почта Саксы # Easytreasure.co.uk Пожалуйста укажите имя и местонахождение, например Джон из Алабамы
Пожалуйста поместите Металлоискатель в поле темы
# = @
Если Вы успешны в этом проекте, отправьте нам электронное письмо, маленькая картинка будет приятно, но не обязательно.
От Трансильвания
А Датчик
Другой датчик
Иоав
Стив Робдей Поддельные проекты
Кристиан
Питер
Педро Из Испании
Том и Генри Хамерники Чикаголенд США
Radu из Румынии
Крейг из Западной Вирджинии 2N3904 Транзисторы
Даниэле из Италии Транзисторы BC549C
Хайме из Филиппин 2N5551 транзисторы
Ионут из Румынии 2N2222 транзисторы
Спирос из Греции 549 г. до н.э.
Жан-Юго Бушар из Канады
2Н 2222А
Ссылки на этот сайт приветствуются.Пожалуйста, не копируйте, а вставьте этот сайт на свой сайт.
Википедия
Ссылки на этот сайт из Wiki были удалены местными братьями-социалистами. В Wiki вы не найдете ничего полезного в отношении металлоискателей.
ХОРОШО УДАЧА
Ускоренный курс по всему катушкам
Если есть одна вещь, с которой мы все можем согласиться, так это то, насколько захватывающим может быть обнаружение металлов. Будь то поиск золота, охота за сокровищами на пляже или поиск потерянных римских артефактов в полях, когда вы начнете, трудно остановиться.Для начинающих специалистов по поиску, когда вы изучите свою машину, добавление другой катушки в свой арсенал станет отличным вариантом для повышения шансов обнаружения и повышения производительности.
Однако при таком большом количестве различных типов катушек выбор наиболее подходящей для вас может оказаться непростой задачей. Сегодня мы познакомим вас с катушками различных размеров, форм и конструкций, чтобы помочь вам выбрать лучшую для вас и вашего поиска.
РАЗМЕР
Размер катушки может влиять на глубину обнаружения и чувствительность металлоискателя.Хорошее практическое правило: «Чем больше катушка, тем больше места вы можете покрыть и тем глубже она может пройти». Похоже, что все и все кончено, но дополнительная глубина имеет свою цену. Большие катушки имеют меньшую чувствительность к меньшим целям и большую восприимчивость к электромагнитным помехам (EMI), что означает, что вам, возможно, придется уменьшить эту чувствительность, в зависимости от помех в месте.
С другой стороны, катушки меньшего размера имеют большую чувствительность к меньшим, мелким целям и менее восприимчивы к электромагнитным помехам.Есть также дополнительное преимущество, заключающееся в том, что небольшие катушки могут поместиться в очень ограниченном пространстве.
Для поиска монет и сокровищ большие катушки лучше всего подходят там, где вы хотите быстро покрыть большие площади, а меньшие катушки отлично подходят, если вы находитесь в областях с большим количеством мелких целей, смешанных в непосредственной близости с нежелательными железными целями.
Для поиска золота, как правило, вы будете находиться в удаленных районах с минимальными или нулевыми электромагнитными помехами, поэтому большая катушка обеспечит большее покрытие земли с максимальной чувствительностью и глубиной.Катушки меньшего размера обеспечат повышенную чувствительность к мелким самородкам вблизи поверхности.
ФОРМА
Форма катушки может быть важным фактором. Круглые катушки являются наиболее распространенными, поскольку они стабильны и обеспечивают наилучшие характеристики, в то время как различные некруглые формы используются там, где есть необходимость соответствовать определенным физическим требованиям.
Эллиптические катушки легче маневрировать вокруг кустов или между камнями, при этом они покрывают то же количество земли, что и круглая катушка того же размера.
Катушки с открытой паутинойлегче и уменьшают сопротивление водных охотников при прохождении через воду.
КОНФИГУРАЦИЯ КАТУШКИ
Три наиболее распространенных типа конфигураций катушек — это концентрическая, двойная и монопетельная.
Концентрический змеевик
Концентрические катушки передающей обмотки расположены вокруг внешней стороны катушки, приемная обмотка находится в центре, создавая конусообразный узор. Хотя эта конфигурация действительно требует большего перекрытия разверток, она, как правило, является наиболее точной при обнаружении целей.
Катушка двойной D
Катушка с двойной D имеет две перекрывающиеся обмотки проводов в форме двух D, это посылает сигнал, централизованный по катушке в форме лезвия или долота. Конфигурация Double-D обеспечивает хорошую стабильность, большую глубину, превосходную балансировку грунта и расширенную схему поиска, которая требует меньшего перекрытия. Если вы охотитесь в районах с высоким уровнем электромагнитных помех или в соленой среде, например на пляже, катушка Double-D может быть лучшим выбором.
Змеевик Monoloop
Катушка Monoloop имеет одну обмотку вокруг внешней стороны корпуса, которая передает (Tx) и принимает (Rx) сигналы, создавая большой конусообразный узор и, как правило, обеспечивая наилучшую глубину. Хотя катушка Monoloop может обеспечить лучшую глубину, чем Double-D, монопетле может быть труднее сбалансировать грунт в сильно минерализованных почвах, где Double-D царит безраздельно.
УМНЫЕ КАТУШКИ
КатушкиSmart содержат схему, которая взаимодействует с блоком управления детекторами, открывая множество преимуществ для пользователя.Ранние интеллектуальные катушки, такие как те, которые были разработаны для детекторов Minelab X-TERRA, изменяли бы частоту Tx детектора, улучшая ее для различных сценариев обнаружения, таких как обнаружение золотых полей и пляжей, оставаясь при этом отличным детектором сокровищ.
Современные интеллектуальные катушки включают в себя такие функции, как расширенное усиление сигнала, что обеспечивает более быстрый отклик цели и увеличение глубины. Наряду с цифровой обработкой интеллектуальные катушки также улучшают невосприимчивость к электрическим помехам, чувствительность к меньшим и более глубоким целям и нормализованные идентификаторы цели для всех катушек, доступных для детектора.
Дополнительная катушка может полностью преобразить ваш детектор и значительно повысить вашу производительность. Независимо от того, уделяете ли вы приоритетное внимание наземному покрытию, глубине или сортировке мусора от сокровищ, есть один, который подойдет вашему стилю поиска. Хорошей охоты!
Какая катушка для металлоискателя самая лучшая?
Выбор подходящей катушки металлоискателя для ваших потребностей в обнаружении металлов может помочь вам найти более мелкие цели глубже в земле с меньшими помехами от земли и значительно повысит производительность вашего металлоискателя.Обладая более чем 50-летним опытом работы в этой отрасли, Kellyco обладает огромными знаниями и опытом, которые могут помочь вам выбрать идеальный металлоискатель и другие аксессуары для детекторов, включая поисковые катушки.
Какая катушка для металлоискателя самая лучшая?
Определить лучшую катушку металлоискателя — непростая задача, поскольку у каждого металлоискателя разные потребности, которые будут влиять на их решение. При этом можно обсудить несколько самых продаваемых поисковых катушек. Продолжайте читать, так как некоторые популярные поисковые катушки подробно обсуждаются.
1. Поисковая катушка Garrett 5 ″ x 8 ″ DD PROformance
Компания Garrett известна производством высококачественных металлоискателей в дополнение к своей линейке высокопроизводительных поисковых катушек. Garrett производит множество разновидностей поисковых катушек, которые совместимы с различными производимыми металлоискателями. Поисковая катушка Garrett DD PROformance 5 ″ x 8 ″ разработана для совместимости с Garrett AT Max, AT Gold, AT Pro и CSI Pro. Эта катушка DD имеет малый вес, обеспечивая при этом узкую, меньшую область поиска для замусоренных участков и большую глубину поиска, которая может захватывать мельчайшие цели глубоко под землей.Это отличная катушка для сбора мельчайших золотых самородков с помощью металлоискателя Garrett. Поисковая катушка PROformance DD также очень хорошо работает на минерализованных почвах и некоторых участках воды, так как это водонепроницаемая катушка. Однако я бы не стал использовать катушку на пляжах, так как она борется с соленой водой.
2. Катушка Minelab 15 ″ DD Smart (Equinox)
Любой охотник за сокровищами, владеющий металлоискателем Minelab, может подтвердить его надежность и общую производительность. К счастью, Kellyco предлагает широкий выбор поисковых катушек Minelab, предлагая вам отличное качество Minelab в различных вариантах и моделях.Интеллектуальная катушка Minelab 15 ″ DD (Equinox) — очень важная поисковая катушка, так как она обеспечивает максимальную глубину и покрытие земли, а это означает, что вы можете покрыть большую площадь с меньшим количеством колебаний. Это сэкономит ваше время и позволит вам дольше находить больше целей. Независимо от того, есть ли у вас Equinox 600 или Equinox 800, этот большой размер катушки поразит вас своей производительностью и долговечностью. Эта катушка DD полностью водонепроницаема и поставляется с крышкой катушки.
3. Поисковая катушка Fisher 11 ″ DD для Fisher F70 и F75
Компания Fisher выпускает широкий спектр металлоискателей, от начального уровня до более профессиональных моделей.Они производят разнообразные поисковые катушки, как концентрические, так и DD>, для всех своих серий металлоискателей. Поисковая катушка Fisher 11 ″ DD для Fisher F70 и F75 — это отличная поисковая катушка, которая сочетает в себе большую область поиска D-катушки, обеспечивая при этом чувствительность и компактность концентрической поисковой катушки. Эта катушка не только обнаруживает цели глубоко в земле, но также очень хорошо работает в районах с высокой минерализацией почвы. Поиск сокровищ с поисковой катушкой Fisher — это настоящий взрыв, так как эта катушка очень легкая по своим характеристикам, что позволит вам дольше оставаться в поле.
4. Поисковая катушка NEL Snake 6.5 ″ x 3.5 ″ (AT Pro)
NEL производит несколько поисковых катушек для вторичного рынка, которые совместимы с широким спектром производителей и моделей металлоискателей. Эти катушки являются специализированными и сконструированы с определенной целью. Поисковая катушка NEL Snake 6.5 ″ x 3.5 ″ (AT Pro) разработана специально для обнаружения металлов в замусоренных местах с помощью металлоискателя Garrett AT Pro. Уникальный дизайн Snake позволяет легко разделять цветные и черные металлы, помогая вам копать меньше ненужных сигналов.Он действительно сияет, когда вы специально ищете небольшие цели, такие как золотые самородки и небольшие украшения. NEL Snake полностью водонепроницаема и прослужит десятилетия.
Зачем нужна дополнительная поисковая катушка?
Катушка металлоискателя
В то время как многие искатели могут всю свою жизнь охотиться за сокровищами с катушкой, многие другие найдут дополнительную поисковую катушку, которая так или иначе дополнит их стиль и привычки охоты. Есть множество причин, по которым кто-то может выбрать дополнительную поисковую катушку, от производительности до проблем, связанных с конкретной областью.
Поисковая катушка, которую вы покупаете, может значительно улучшить работу вашего металлоискателя. Это улучшение производительности — одна из наиболее частых причин, по которой люди покупают новую поисковую катушку. Часто специалисты по поиску ищут поисковую катушку DD или концентрическую поисковую катушку, которая обеспечивает большую глубину цели или более высокую чувствительность, поскольку это значительно улучшает способность детектора находить небольшие цели на больших глубинах. Это невероятно важно, так как многие мелкие предметы, такие как десятицентовики, золотые самородки и маленькие реликвии, могут находиться достаточно глубоко в земле, чтобы их не подхватила обычная катушка.
Еще одна распространенная причина, по которой любители приобретают дополнительные поисковые катушки, заключается в том, что они могут помочь им обнаруживать металл либо на большей части земли, либо в течение более длительного периода времени. Чтобы обнаружить большую часть земли, энтузиасты металлоискателя выбирают большие поисковые катушки DD, которые могут покрывать большую часть земли за одно движение. Это очень полезно в областях, которые не заполнены мусором. В широко открытых местах большая поисковая катушка может быть спасением, так как вы можете сделать десятки качелей, не задев ни одной цели.Еще одна причина, по которой люди могут предпочесть дополнительную поисковую катушку, заключается в том, что они ищут легкий вариант. Некоторые катушки DD очень легкие, особенно меньшего размера. Удивительно, насколько сильно могут измениться несколько унций на конце вашего металлоискателя по мере продвижения охоты. Обе эти причины помогут вам найти больше целей и лучше использовать свое время.
Последняя причина, которая подталкивает специалистов по детектированию к покупке дополнительной катушки, — это проблемы, связанные с конкретной областью.Проблемы могут варьироваться от высокой минерализации почвы до участков с высокой засоренностью. Поиск подходящей катушки для подобных проблем может помочь вам повысить эффективность и обеспечить бесперебойную охоту. Если вы используете большую поисковую катушку, очень сложно обнаружить металл в областях с большим объемом мусора, и именно здесь в игру вступают катушки меньшего размера. Если вы решаете, стоит ли покупать новую катушку, всегда важно учитывать специфические вопросы.
Какой размер катушки металлоискателя мне купить?
Когда дело доходит до катушек для металлоискателей, важно помнить о своих личных предпочтениях.Одно из важнейших решений, которое вам придется принять, — это размер поисковой катушки. Как у больших, так и у маленьких катушек есть свои преимущества и недостатки. В зависимости от ситуации оба варианта могут быть превосходными по ряду причин, подробно обсуждаемых ниже.
Большие поисковые катушки и маленькие поисковые катушки
Катушка металлоискателя крупным планом
Одним из самых больших положительных качеств больших поисковых катушек является их способность покрывать большой участок земли при каждом взмахе. В конце дня вы пройдете гораздо больше площади с большой катушкой DD по сравнению с меньшей концентрической катушкой.Это преимущество действительно проявляется на открытых площадках, где нет тонны мусора, с которым вам придется бороться.
Еще одна важная причина, по которой людям нравятся большие поисковые катушки, — их способность обнаруживать цели, которые находятся глубже в земле. Как правило, чем глубже объект, тем он старше. Большие поисковые катушки создают более глубокое магнитное поле, и приемная часть катушки может легче перехватить обнаружение металлической цели. Эта увеличенная глубина задержания отлично подходит для поиска ценных реликвий, монет и драгоценностей, которые другие детективы пропустили раньше, чем вы.
Хотя у больших катушек есть много плюсов, есть и недостатки. Одним из самых больших отрицательных свойств больших поисковых катушек является то, что они тяжелые. Хотя большие поисковые катушки всего на несколько унций тяжелее своих меньших аналогов, это может иметь большое значение после часа или около того, когда вы поворачиваете металлоискатель. Если вы планируете охотиться весь день, большая катушка может быстрее утомить вас.
Еще одним недостатком больших поисковых катушек является попытка охотиться с ними в местах с высоким содержанием мусора.Цели для мусора включают в себя железо, банку и множество других нежелательных целей. Супер-снайперские концентрические поисковые катушки и другие небольшие катушки намного лучше подходят для охоты в местах с большим количеством мусора.
Недостаток, который особенно важно учитывать золотоискателям, заключается в том, что большие поисковые катушки менее чувствительны к меньшим целям. Золотоискатели ищут маленькие золотые самородки, и во многих случаях большая поисковая катушка может пролететь прямо над ними. Маленькие катушки, будь то супер-снайперы или любые маленькие катушки DD, действительно могут помочь в этой области.
Еще один недостаток, о котором следует помнить, заключается в том, что электрические помехи и дребезжание земли чаще возникают при использовании больших поисковых катушек. Это связано с их увеличенным магнитным полем, которое они создают и принимают. Если у вас есть металлоискатель с ручной балансировкой грунта, это может быть не такой уж большой проблемой, но все же это необходимо учитывать.
Как выбрать лучшую катушку для металлоискателя
Выбор подходящей катушки для поиска требует серьезного внимания с вашей стороны.Из-за большого разнообразия вариантов и разновидностей, доступных сегодня на рынке, сузить список желаний может быть непросто. Следует помнить о многих вещах, которые будут обсуждаться более подробно ниже, в дополнение к обсуждению размера катушки выше.
КатушкиDD против концентрических катушек
Металлоискатель Coil Beach Searching
Один из наиболее частых вопросов, которые задают металлоискатели, — это различия между катушками DD и концентрическими катушками.Выбор между DD-катушкой и концентрической катушкой может показаться трудным, но краткий ответ заключается в том, что обе будут работать очень хорошо. При этом есть несколько отличий. Одна из причин, по которой многие предпочитают катушку DD, — это увеличенная глубина, которую вы можете получить от нее. Помимо увеличения глубины, во многих случаях также имеется более широкий диапазон обнаружения и лучшее разделение целей. С учетом всего сказанного, концентрические катушки могут быть лучше в замусоренных местах или во многих других сценариях. Споры между DD и концентрическим методом основаны главным образом на личных предпочтениях и опыте.
Совместимость с поисковой катушкой
Очевидно, что одним из наиболее важных факторов, которые вам следует принять во внимание, является совместимость поисковой катушки с маркой и моделью вашего металлоискателя. Хотя большинство опций, доступных для каждой конкретной модели, предоставляется производителем этой модели, это не всегда так. Такие компании, как Detech, Coiltek и NEL, также производят широкий спектр поисковых катушек для вторичного рынка, которые совместимы с такими компаниями, как Garrett, Minelab, Fisher, Bounty Hunter, Teknetics и металлоискателями White.В конце концов, существует множество вариантов от самых разных производителей.
Цена катушки металлоискателя
Металлоискатель на пляже
Одним из наиболее важных соображений для большинства любителей является цена поисковой катушки. В некоторых случаях покупка металлоискателя уже требует больших вложений. Тратить больше денег на поисковую катушку может показаться плохим ходом. По этой причине многие специалисты по поиску ищут варианты, которые находятся в пределах их ценового диапазона.Хотя эти дополнительные поисковые катушки могут не обладать всеми функциями более дорогих, они все равно выполнят свою работу в любом сценарии, в котором они вам понадобятся. Помните, что одна или две дополнительные поисковые катушки — это инвестиции, так как вы найдете много объектов, которые в конечном итоге окупятся.
Заключение
Когда дело доходит до этого, выбор правильной катушки металлоискателя для инвестиций может значительно улучшить возможности вашего металлоискателя и предоставить вам более эффективный и полноценный опыт охоты за сокровищами.
