Современные способы вентиляции пластиковых окон, для чего это необходимо?
Оконные конструкции из пластикового профиля обладают отличной герметичностью, что является одним из основных достоинств этих моделей. Однако при определенных обстоятельствах столь положительное качество может негативно сказаться на микроклимате внутренних помещений, поэтому при изготовлении и установке в обязательном порядке должна быть обеспечена полноценная вентиляция окон. Поступление свежего воздуха извне и контроль его притока позволяют не только фактически круглосуточно проветривать помещения, но и эффективно бороться с конденсатом.Именно отсутствие процесса естественного воздухообмена становится причиной появления плесени с грибков на откосах и других элементах оконных конструкций. Бурное развитие микрофлоры провоцирует как раз конденсат, с которым рекомендуется бороться путем поддержания в комнатах оптимальной температуры с влажностью, а также при помощи регулярных проветриваний.
Варианты вентиляции пластиковых окон
Независимо от обстоятельств в любых ситуациях очень важно проводить монтаж окон по ГОСТу. Именно такой способ установки позволяет наладить процесс естественного воздухообмена между улицей и помещениями и существенно снизить количество конденсата. Также рекомендуется по возможности оснащать окна створками с поворотно-откидной системой. Такой способ открывания считается оптимальным для проветривания и зимой, и летом. Помимо этого для поддержания комфортного микроклимата в помещении разработаны несколько дополнительных устройств для вентиляции оконных конструкций:
Гребенка
Самое простое и недорогое устройство, которое устанавливается на окна с распашной системой открывания. Этот механизм позволяет регулировать ширину зазора между створкой и рамой, а также не дает последней самопроизвольно распахиваться или закрываться. Из достоинств гребенки, которую можно установить в любой удобный момент, стоит выделить низкую цену и возможность быстрого самостоятельного монтажа.
Микропроветриватель
Усовершенствованная модификация откидного механизма створки, которая особенно эффективна в осенне-зимний период. Благодаря щелевому микропроветриванию обеспечивается возможность создавать зазор между створкой и рамой шириной всего в 6-20 мм, что позволяет плавно регулировать процессы воздухообмена. Этот механизм устанавливается внутри оконной конструкции и незаметен снаружи. Благодаря этой чувствительной многоступенчатой системе открывания ограничивается уровень поступающего с улицы шума, а помещения проветриваются без резкого падения температуры и сквозняков. Принципиальных недостатков у микропроветривания не имеется.
Клапаны приточной вентиляции
Устройства, которые интегрируются в оконный профиль и позволяют круглосуточно проветривать комнаты при закрытых створках. Эта компактная и внешне элегантная система конкурирует по популярности с щелевым микропроветривателем. Приточный клапан обеспечивает регулярное поступление свежего воздуха без влияния на температурный режим внутри комнат. В зависимости от стоимости эти устройства оснащены ручной или автоматической системой регулировки. Клапаны спроектированы и изготовлены таким образом, что пропускают только свежий воздух, задерживая влагу, пыль и грязь. Дополнительный плюс – возможность монтажа в процессе эксплуатации уже установленных окон.
Рекомендации по проветриванию помещения
Достоинства регулярного проветривания помещений неоспоримы, однако при проветривании путем простого открытия створок могут обнаружиться недостатки. Одновременно с притоком свежего воздуха в комнаты поступают шум, пыль и иногда влага, а также резко падает температура.
Поскольку конденсат появляется на окнах преимущественно в осенне-зимний период, то традиционные способы проветривания могут быть не всегда удобны и уместны. Именно поэтому рекомендуется отдавать предпочтение клапанам приточной вентиляции или многоступенчатой системе микрощелевого проветривания, которые нейтрализуют перечисленные негативные факторы.Оконные клапаны: отзывы, установка приточного клапана вентиляции на пластиковые окна
Борис БутцевСохранить фотоМиф №3: Из оконных клапанов дуетНа самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

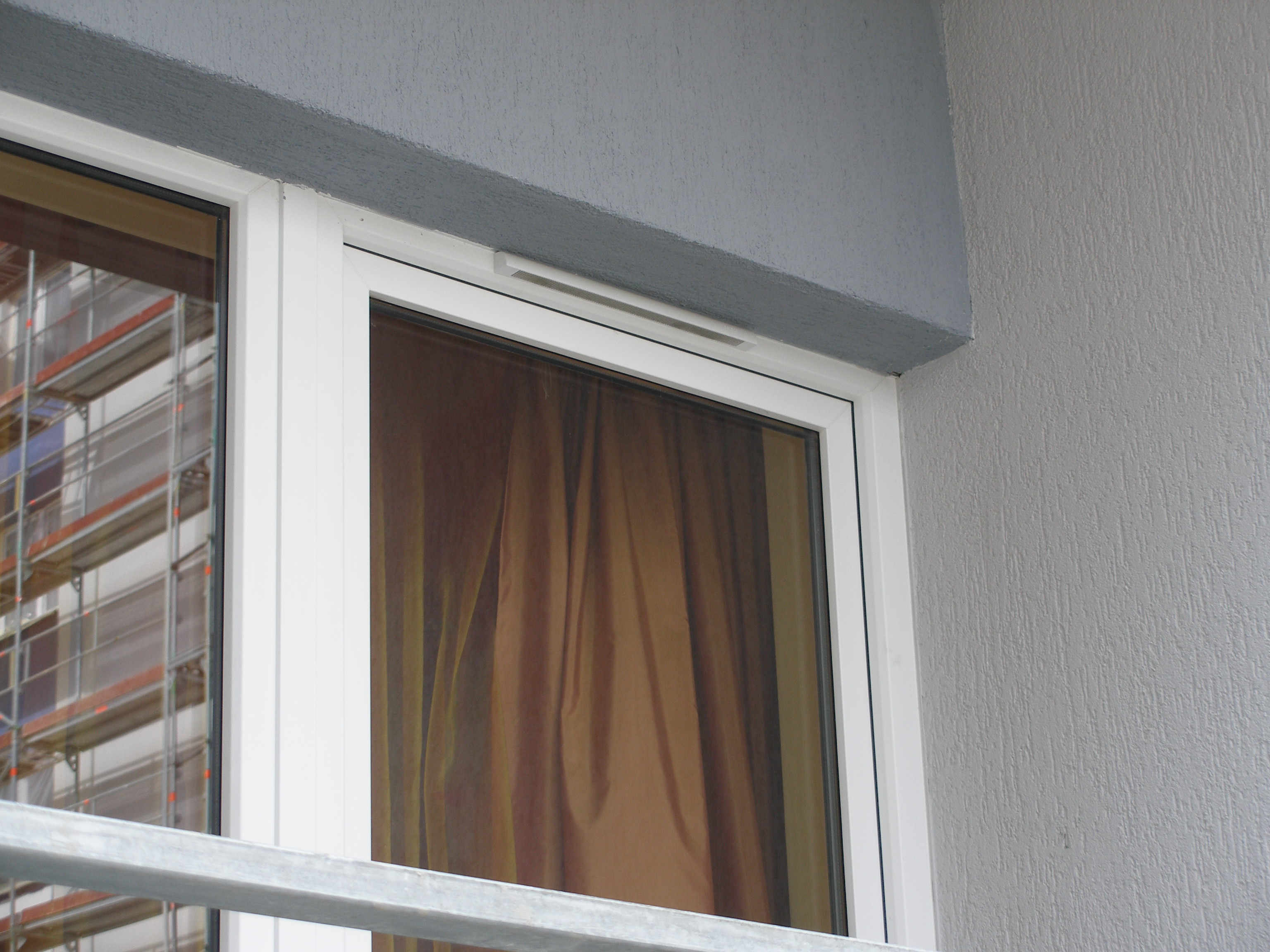

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири.
Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.
Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.
Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.
В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая.
Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.
Клапана приточной вентиляции (проветриватели)
Единственное, что заставляет потребителя склоняться к выбору деревянных окон – полное отсутствие циркуляции воздуха в помещении при закрытых створках. Для решения этой проблемы, инженерами металлопластиковых конструкций, был разработан клапан вентиляции, который предоставляет огромное количество преимуществ.
Оконные проветриватели – полезно или нет?
Изначально сама идея приточных оконных проветривателей появилась в середине 70-х годов в Европе, когда на волне с борьбой за энерго-эффективное расходование средств на отопление жилых помещений стали строить дома, которые в принципе не имели естественного воздухообмена с улицей.
Ввиду отсутствия естественной вентиляции через неплотные окна и стены воздух в таких помещениях быстрее насыщался угарным газом от жизнедеятельности людей и становился непригодным, а зачастую и просто вредным для здоровья. В Советском Союзе о здоровье граждан заботились целые проектные институты, и вопросам естественной вентиляции в жилых помещениях придавалось огромное значение. И сейчас часто при общении с обладателями новых пластиковых окон, на вопрос – «Ну как Вам теперь живется, какие ощущения?», мы слышим стандартный ответ, что после установки пластиковых окон в помещении стало гораздо тише, теплее, но вместе с тем воздух внутри стал быстрее приходить в негодность. Есть даже люди, которые называют пластиковые окна «тихими убийцами».
Жить хочется, поэтому каким-то образом надо впускать в помещение уличный свежий воздух. Можно открыть окна в режиме проветривания на некоторое время и ударным методом заменить в помещении весь воздух, при этом в зимнее время в помещении резко понизится температура.
Если мы находимся в городской квартире, лишних денег за такое проветривание с нас никто не снимет, а если это собственный дом с индивидуальным отоплением?Что именно дают клапана
Первым и основным достоинством использование клапана на пластиковых окнах является естественная циркуляция воздуха в помещении.
Вследствие этого, в комнате создается микроклимат необходимый для человека. Ощутить разницу можно довольно легко. Например, закрыть металлопластиковое окно без клапана на пару дней и покинуть жилье. После возвращения владельцев, в комнате будет стоять затхлый воздух. Если же установлен клапан, то по возвращению жильцов помещение будет наполнено свежим и чистым воздухом, причем само окно будет плотно закрыто. Довольно важно еще одно преимущество клапанов – предотвращение образования грибка и плесени. Это происходит из-за удаления избыточной влажности посредством циркуляции воздуха. Очень актуальна такая проблема в кухнях, ванных комнатах и балконах..jpg)
Поэтому вентиляция для пластиковых окон в данных помещениях является необходимостью. К преимуществам клапанов на пластиковые окна относится безопасность от незаконного проникновения вовнутрь помещения. Это достигается тем, что проветривание производиться при закрытой створке. Многие ведь сталкивались с ситуацией, когда в теплое время года попросту забывали закрыть окно перед уходом из дома.
Проветриватели: виды
Виды приточных клапанов для пластиковых окон
На данный момент существует три типа данного механизма:
- Щелевого типа;
- Фальцевого вида;
- Накладного типа.
Клапана щелевого типа
Клапана щелевого типа можно назвать наиболее оптимальным видом приточной вентиляции пластиковых окон. В первую очередь это связано с их пропускной способностью. Она достаточная для полноценной циркуляции воздуха внутри помещения. Важным достоинством щелевых механизмов проветривания является возможность установки без демонтажа уже установленной металлопластиковой конструкции.
Сам по себе клапан представляет щель, созданную с помощью специального канала, которая имеет размеры от 12,5 мм до 16мм. Канал, в свою очередь, соединен двумя блоками: наружный и внутренний. Наружный блок устроен так, чтобы не пропускать дождь и насекомых, а внутренний позволяет производить регулировку потока воздуха.
Клапана фальцевого типа
Клапана фальцевого типа является еще одним довольно не плохим видом механизмов, при помощи которых производится приточная вентиляция. Их основное преимущество – отсутствующая потеря шумоизоляции. Монтаж данных устройств производится немного сложнее, нежели установка щелевых клапанов, но также может выполняться без демонтажа металлопластиковой конструкции. Главным недостатком, из-за которого многие клиенты отказываются от фланцевых клапанов, является недостаточный воздухообмен. Показатели приточной вентиляции данных устройств достаточны для того, чтобы пластиковые окна не запотевали, но полноценной циркуляции воздуха все рано не происходит.

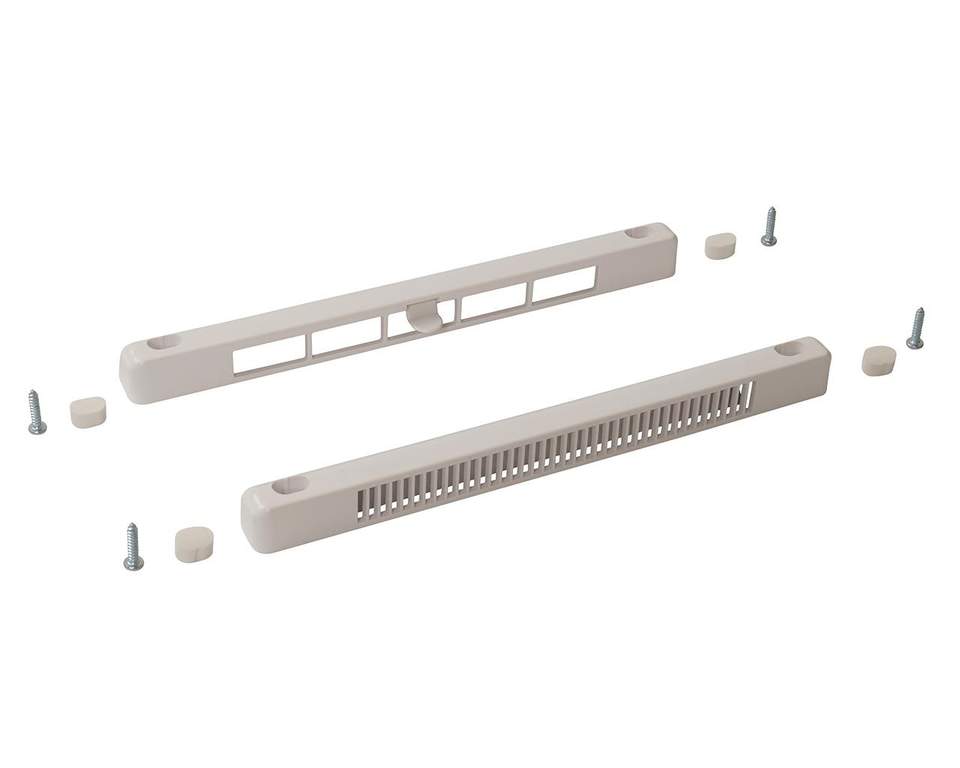

Накладные клапаны
Наименее популярными у частных клиентов являются клапана накладного типа. Во-первых, это связано с необходимостью их установки перед монтажом металлопластиковой конструкции. Во-вторых, при использовании данного типа устройств вентиляции пластиковых окон происходит большая потеря шумо- и теплоизоляции, что недопустимо для жилых и торговых помещений. Но из-за своего главного преимущества, а именно – наибольший уровень притока воздуха, они стали популярными на производственных объектах. Особенно там, где требуется поддержание естественного климата внутри помещения, и шумоизоляция практически не играет никакой роли. Стоит отметить, что вентиляция на пластиковые окна может устанавливаться как автоматического, так и механического регулирования, причем независимо от типа выбранного клапана.
Производители клапанов
Aereco
Компаний, которые занимаются изготовлением клапанов приточной вентиляции для пластиковых окон достаточно много, но все же есть лидеры данного рынка.
Одной из наиболее успешных компаний является Homeaero. Эта французская фирма выпускает наиболее популярный клапан Aereco.
Преимущества
Качество воздуха, отсутствие летучих органических соединений и углекислого газа
Деятельность человека и используемые материалы отделки здания или интерьера приводят к образованию в воздухе помещения загрязняющих веществ. Одними из основных негативных факторов является повышенная влажность, углекислый газ (CO2) и летучие органические соединения. Выделение углекислого газа происходит преимущественно в результате дыхания человека и сопровождается паровыделением; именно поэтому измерение уровня влажности играет важную роль при определении уровня загрязнения воздуха в помещении.
Совместимость со всеми вентиляционными системами
Вне зависимости от того, предпочитаете ли вы естественную, механическую вытяжную или гибридную системы вентиляции, вы можете установить предлагаемое оборудование и воспользоваться всеми преимуществами нашей технологии.
Каждая система индивидуальна, имеет свои особенности и предназначена для установки как во вновь возводимых зданиях, так и при реконструкции. Для каждого случая мы можем посоветовать вам наилучший вариант решения.
Влагочувствительность
Системы вентиляции Aereco автоматически настраивают воздухообмен в каждой комнате в соответствии с текущими
потребностями. Для этого гигрорегулиремые датчики отслеживают соответствующие показатели в жилых и подсобных (кухня, ванная, туалет) помещениях, где влажность является важным индикатором загрязненности воздуха. Технология определения влажности используется как в приточных, так и вытяжных устройствах.
Площадь проходного сечения устройств вентиляции регулируется в соответствии с уровнем относительной влажности внутри помещения.
Энергоэффективность
Человеческая активность в течение дня меняется, поэтому гигрорегулируемые системы вентиляции Aereco автоматически и
постоянно регулируют воздухообмен в каждом помещении.
Они не только обеспечивают хорошее качество воздуха, но и, согласно исследованиям, экономят до 50% тепловой энергии, идущей на подогрев вентиляционного воздуха, по сравнению с системами с постоянным расходом воздуха. Важно отметить, что системы Aereco позволяют экономить энергию на протяжении всего срока эксплуатации. Технические характеристики со временем не ухудшаются, так как принцип работы основан на простом механизме без применения электричества.
Отсутствие конденсата и плесени
Как правило, плесень образуется в помещениях с повышенной влажностью (кухня, ванная), поэтому Aereco применяет технологию гигрорегулирования как для приточных, так и вытяжных устройств. Таким образом, для обеспечения постоянного воздухообмена и устранения излишней влаги, воздушный поток автоматически регулируется в соответствии с уровнем влажности внутри помещений, исключая причины образования конденсата и плесени. Тем самым, Aereco следит за здоровьем людей в помещениях, а также за состоянием конструкции самого здания.
Комфорт
Компоненты системы вентиляции Aereco объединяют в себе исключительные технические характеристики и простоту в
обращении. Они управляются интеллектуальными датчиками, способными автоматически определять уровень влажности, присутствие людей и степень их активности, что влияет на уровень загрязнения воздуха в помещении. Вентиляционные устройства Aereco практически незаметны; стильный дизайн, обеспечиваетидеальную интеграцию в любом помещении. Вы не заметите присутствия системы вентиляции, но ощутите комфорт, который она создает.
Пожизненная экономия
С учетом небольших капитальных затрат, низкой стоимости установки и технического обслуживания, отсутствия эксплуатационных расходов и наличия надежного оборудования, помогающего экономить энергию, естественная система вентиляция Aereco идеально подходит для собственников недвижимости, арендаторов и домовладельцев с экономической точки зрения. Аналогично, системы механической вытяжной вентиляции Aereco являются отличной альтернативой рекуперации, так как затраты на установку несравнимо меньше, а эксплуатационные затраты практически отсутствуют.
Согласно исследованиям Института строительной физики Фраунгофера в Германии в 2008 году, дополнительные затраты, вызванные теплопотерями при использовании систем механической вытяжной вентиляции Aereco, составляют всего 47€
по сравнению с 80%-ной системой рекуперации тепла. Это намного меньше ежегодных затрат на смену фильтров для подобных устройств. В конечном счете, итоговая стоимость оборудования, плюс затраты на доставку и установку систем рекуперации тепла не идут ни в какое сравнение с затратами на систему механической вытяжной вентиляции Aereco даже без учета обязательной ежегодной замены фильтров.
Простота установки
Приточные и вытяжные устройства, вентиляторы индивидуальные или для многоэтажных жилых домов, наружные козырьки с
контролем потока воздуха — весь ассортимент продукции Aereco адаптирован к простому монтажу. Отсутствует необходимость в установке воздуховодов для притока воздуха; общие затраты сведены к минимуму.
Air-box
Не менее известным является Air box comfort от отечественного производителя Air box.
Оба этих клапана имеют достаточный показатель воздухообмена и простые в монтаже. Именно эти преимущества сделали их самыми популярными. Единственный недостаток – невозможность установки на глухую створку.
Aeromat

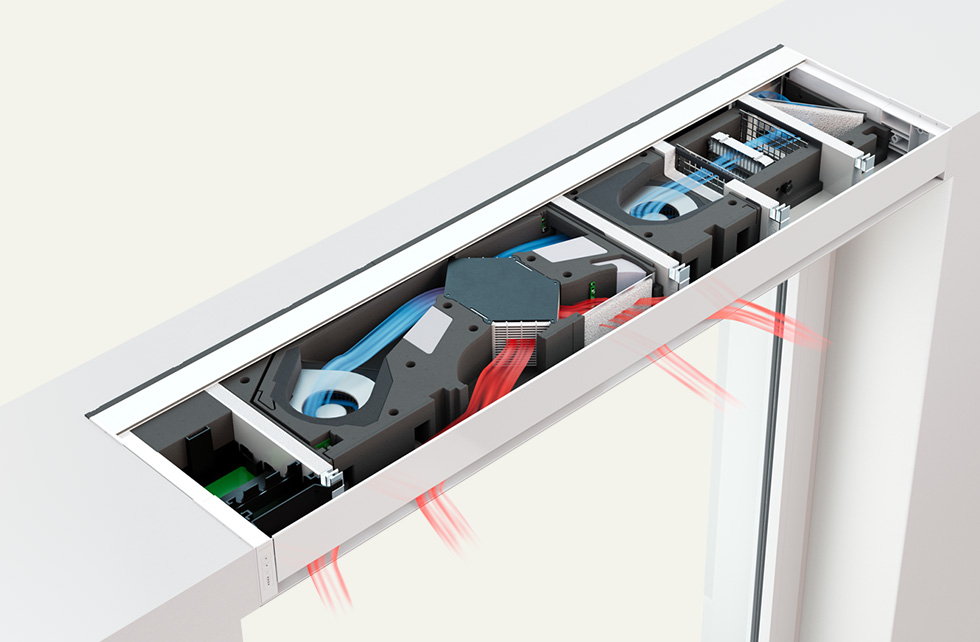

Наиболее технологичными вариантами считается линейка клапанов AEROMAT от немецкого производителя Siegenia. Стоимость данной продукции на порядок выше других, но она позволяет практически полностью устранить потерю тепла и добиться максимальной шумоизоляции.
Climamat
Еще одним лидером на рынке клапанов является компания Rehau. Она производит серию Climamat, которая отличается внутренним устройством. Здесь имеется специальная мембрана, пропускающая воздух только при определенной разнице давления внутри помещения и снаружи. Такой подход позволяет максимально увеличить герметичность.
Требования к клапанам пластиковых окон
Каждый клиент должен понимать, что также как и пластиковые окна, клапаны приточной вентиляции должны соответствовать ряду определенных требований.
Это необходимо для комфортной эксплуатации и качественному выполнению возложенных на них функций. Первым требованием к механизмам приточной вентиляции является наличие регулировки. Это является обязательной деталью, и рассматривать другие варианты не стоит. Ведь установка уровня потока воздуха потребуется в любом случае – это доказано многолетней практикой. Например, летом клапан может спокойно работать на максимально открытом проветривании. А вот зимой, такая степень поступления холодного воздуха приведет к большим потерям тепла. Для этого и требуется регулировка.
Далее стоит поинтересоваться предоставляемым уровнем воздухообмена. Ведь именно для этого и устанавливается приточная вентиляция на пластиковые окна. Данный параметр должен быть не менее 30 метров кубических в час. Причем такой показатель берется из расчета на 1 человека. Не стоит забывать и возможной потере звукоизоляции. Необходимо запомнить, что нормальным показателем считается 30-35 дБ. Поэтому пластиковые окна и клапан, установленный на них, не должны пропускать посторонний шум, превышающий этот уровень.
Также к необходимым техническим характеристикам относится качественная работа клапана в зимний период. При выборе данного механизма приточной вентиляции необходимо уточнить соответствие конструкции. Это необходимо из-за того, что при неправильном устройстве возможно обледенение наружного блока или внутреннего канала. Вследствие этого устройство полностью перестает работать. Стоит не забывать узнать и о материалах, примененных в изготовлении клапана. Они должны выдерживать разницу наружной и внутренней температур, что позволяет полноценно регулировать поток воздуха и гарантировать долговечность прибора. Важно уточнить и возможные способы монтажа клапана. Ведь никому не захочется демонтировать пластиковую конструкцию ради его установки. Поэтому стоит выбирать тот клапан, который можно поставить на уже установленное пластиковое окно. Причем такие типы механизмов приточной вентиляции с легкостью можно монтировать собственноручно. И клиенту необходимо убедиться в том, что клапан предназначен для оконной установки, а не стеновой.
Последнее, о чем стоит поинтересоваться, это вариант регулировки клапана. Существует три типа: ручной, механический и смешанный. Однозначно сказать какой из них лучше невозможно. Ведь каждому клиенту удобнее пользоваться своим. Поэтому решение данного вопроса полностью зависит от приоритетов заказчика.
Установка приточного клапана на пластиковые окна в Москве
Какой приточно-вентиляционный клапан выбрать для монтажа на окна и нужен ли он?
Вентиляционный клапан для ПВХ окон нужен для того, чтобы создать в помещении правильный микроклимат, поскольку конструкция профильных систем не предусматривает естественной циркуляции воздуха. В отличие от старых деревянных окон, которые относятся к категории «дышащих — продувающихся» материалов и способны пропускать воздух, пластиковые окна, алюминиевые и деревянные окна полностью герметичны, прекрасно защищают дом от грязи, пыли и шума с улицы, но не всегда оснащаются специальными устройствами для притока свежего воздуха.
Приточный клапан – характеристика и особенности устройства
Для разбавления спертого воздуха в помещения в конструкции окон предусмотрена функция притока воздуха. Для этого достаточно поставить створку в правильное откинуто и оставить так. Но, возникает проблема с проветривание во время дождя, при обильном выпадении снега, или самая распространенная проблема проветривания зимой – происходит повышенное поступление уличного холодного воздуха, и дискомфорт от холода устраивает далеко не всех жильцов. Решить эту проблему позволят приточные вентиляционные клапаны. Не все из них устанавливаются на заводе, в большинстве случаев монтируются в раму уже тогда, когда окно стоит на своем месте, это считается дополнительный элемент окна, и устанавливается по требованию.
Клапан состоит из следующих элементов:
- Воздухозаборника – наружного блока с козырьком, который предотвратит попадание насекомых, пуха и пыли внутрь.
- Рабочего канала телескопического типа – фиксируется внутри профиля при помощи гильзы.
- Форсунки.
- Фильтра.
- Регулировочного элемента.
Последние 3 элемента можно отнести к внутреннему наполнению клапана, их основная задача – смена интенсивности воздушного притока.
Как это работает и зачем нужно?
Клапан предназначен для создания так называемой пассивной вентиляции, если так можно это назвать. Если на улице, температура менее +5 градусов, создастся разница давления, за счет чего уличный воздух будет всасываться в помещение естественно, за счет того, что в помещении работает основная вытяжная вентиляция. Если же температура на улице выше и нужен приток воздуха, то помещение нужно оснастить принудительным притоком воздуха уличного, или включить на постоянную
Для того, чтобы это работало правильно, важно:
- Чтобы внутри помещения работала вентиляция.
- Входная дверь в квартиру была герметична.
- Двери в комнатах наоборот не были герметичны для прохода воздуха.
- Или в стенах были переточки для выхода воздуха из комнаты в сторону вытяжных каналов
- Нужно чтобы соблюдался свободный обмен воздушными массами – присутствовали щели из помещения
Оконные клапаны по внешнему виду напоминают щель, созданную в раме окна с заслонками.
Часто ко мне обращаются клиенты с вопросом, насколько необходимо установить подобного рода устройства. Я не устаю говорить, что установка приточного клапана на пластиковое окно позволяет создать в комнате комфортный здоровый микроклимат и удалить спертый воздух незаметно для домочадцев. Так, как в любых оконных светопрозрачных конструкциях отсутствует вентиляционный эффект, их стоит оснастить клапанами. Без них будет просто невозможно удалить углекислый газ из помещения, который накопился в комнатах, где постоянно кто-то находится, а также с помощью клапанов возможно понизить уровень влажности, а, следовательно, и разрастание плесени и грибка на откосах. Страшнее последствия постоянного кислородного голодания для человека – ухудшение самочувствия, снижения работоспособности.
Приточные устройства ведь можно не использовать, достаточно регулярно проветривать?
Да возможно конечно, и многие так делают, расскажу о минусах:
- Постоянно открытая «форточка» — это шум и холод, особенно в холодное время года.
- Сквозняки Вам обеспечены, поскольку воздушные массы никак не контролируются.
- Такой вариант идеален, если Вы любите проветривать помещение максимально быстро, приоткрыл окно и максимум уличного воздуха попадает в помещение.
Вывод напрашивается сам.
Недостатки и преимущества
Преимуществами клапанов можно считать:
- Непрерывный приток уличного воздуха и постоянную циркуляцию воздуха в помещении.
- Отсутствие сквозняков, что особо важно в детской комнате, где постоянно живет ребенок.
- Создание правильного микроклимата в комнате, это важно для человека.
- Отсутствие конденсата, снижение вероятности развития грибка и плесени.
- Сохранность шумо- и теплоизоляционных свойств конструкции.
- Простой вариант использования, главное контролировать влажность.
- Регулируемость, можно впускать больше или меньше воздуха.
Недостатки:
- Если Вы выбрали механический клапан, его придется регулировать вручную на высоте.
- Есть вероятность обмерзания зимой, если нет тяги и влажность внутри помещения.
- Если не установить фильтр, в помещение может попасть пух и пыль.
Что касается регулировки количества доступа воздуха во внутрь помещения, то она зависит от множества факторов: количеств людей в помещении, погоды на улице, температуры в помещении, и скорости оттока воздуха через вентиляцию.
Выбираем клапан правильно
Решив купить приточный клапан в Москве, учитывайте сразу несколько параметров:
- Материал изготовления – может быть пластик или алюминий. Стоит выбирать его исходя из внешнего вида окна, например, для ПВХ конструкций органично будет смотреться пластиковый вариант, а для алюминиевых – алюминиевый окрашенный в цвет рам, хотя он и идеально подходит к ПВХ и деревянным окнам.
- Тип установки – он может быть врезным в раму, или накладным сверху оконной коробки, при этом такой накладной уменьшает высоту рамы оконной. А еще есть клапан, который устанавливается в стеклопакет при этом он нужен новый, старый же будет не пригодным.
- Тип регулировки – ручной вариант значительно дешевле и привычнее, но автоматический – проще и удобнее в пользовании. Самые дешевые вообще идут без регулировки, поэтому, при сильном ветре могут не функционировать, будет сильно задувать.
- Размер – есть модели, которые попросту незаметны, другие же сильно выделяются. Выбирайте тот, который подходит по Вашему мнению.
- Наличие шумоизоляции – позволит снизить уровень нежелательного шума в помещении.
Считается, что простыми для самостоятельной установки будут фальцевые и щелевые модели.
знай больше
У вас есть вопросы?
Напишите! Я на связи прямо сейчас!
Подробнее о видах
Бывают такие виды клапанов:
- Фальцевый – имеет небольшую пропускную способность, не достаточно хорош в отношении шумоизоляции помещения. Чтобы приток воздуха был оптимальный лучше устанавливать по 2 изделия на 1 окно. Неоспоримыми преимуществами данной модели можно считать доступную цену, простой монтаж такого клапана, установка которого не предусматривает демонтаж стеклопакетов, и сверления рам оконных.
- Врезной – когда в оконном изделии фрезеруются отверстия на улицу и устанавливается с улиц накладка, а внутри сам механизм с фильтром для контроля притока, это оптимальный вариант, для достаточного притока воздуха, можно поставить один на окно при ширине не более 1500мм
- Щелевой накладной — с размерами от 60мм высотой и шириной на всю длину рамы. Такой изготавливается в виде цельного блока, и устанавливается при установке окна, закладывается в проект оконного проема и комплектации окна. Отличается достойной пропускной способностью. Отличные свойства тепло- и шумоизоляции окна сохранятся, пропускная способность больше чем у фальцевых в 4 раза, в таком варианте я рекомендую клапан VILPE RENSON INVISIVENT он идеально решит поставленную задачу.
- Щелевой врезной – этот клапан устанавливается в зону самого стеклопакета, при этом старый стеклопакет вынимается и вместо него устанавливается укороченная версия чтобы клапан поместился в зону створки. Идеально такой клапану останавливать на производстве, чтобы стеклопакет был изготовлен заранее, и в таком случае не будет дополнительных расходов. Идеальный клапан в таком случае я рекомендую VILPE RENSON AR 75
Неоспоримыми преимуществами данной модели можно считать доступную цену, простой монтаж такого клапана, установка которого не предусматривает демонтаж стеклопакетов, и сверления рам оконных.
Идеально такой клапану останавливать на производстве, чтобы стеклопакет был изготовлен заранее, и в таком случае не будет дополнительных расходов. Идеальный клапан в таком случае я рекомендую VILPE RENSON AR 75Что касается типа управления, то оно может быть:
- Ручным – зачастую присутствует в дешевых моделях, предусматривает механическую настройку клапана на нужный режим работы при помощи детали, расположенной на корпусе. Регулировка не предусматривает учет микроклимата в помещении.
- Автоматическим – в таком случае регулировка выполняется встроенным в устройство механизмом, который подключается к умному дому. Все контролируется с помощью датчика внутри помещения — который определит уровень влажности в комнате, соответственно будет контролировать интенсивность поступающего воздушного потока.
На бюджетных вариантах клапанов регуляторы оснащаются ручками для указания открыт клапан или закрыт, а шторка клапана указывает положение которых показывает направление воздуха:
Что учитывать при выборе?
Решив приобрести вентиляционный клапан, учитывайте:
- Не все клапана можно поставить на уже существующее окно, это нужно диагностировать по фотографии или организовывать платный выезд технолога, по Москве это стоит 2000руб, которые потом учитываются в стоимость работ и материалов
- Пропускную способность приточного клапана – своего рода производительность устройства. На нее влияет проходное сечение и давление. Числовые показатели не всегда отражают реальную производительность, поскольку показатель давления в них может не учитывать вовсе. Считается, что нормой станет устройство с пропускной способность 20-35 куб.м/ч при 10 Па.
- Шумоизоляционные свойства – считается, что для комфортного использования окон, это показатель не должен быть меньше 30-35 Дб. Некоторые производители предлагают окна с высочайшими шумозащитными свойствами, тогда и клапана должны соответствовать данным параметрам.
- Режим рабочей внутренней температуры и влажности – важный параметр, который не даст клапану обледенеть зимой из внутри помещения. Во избежание этого создается тепловой разрыв, то есть от радиатора воздух должен поступать в зону клапана.
- Тип и легкость настройки – если для Вас важно контролировать уровень поступающего воздуха, выбирайте вариант с функцией регулировки.
На нее влияет проходное сечение и давление. Числовые показатели не всегда отражают реальную производительность, поскольку показатель давления в них может не учитывать вовсе. Считается, что нормой станет устройство с пропускной способность 20-35 куб.м/ч при 10 Па.Для того, чтобы в помещение не попадала нежелательная пыль и грязь, а также насекомые, производители оснащают некоторые модели фильтрами.
Сравним варианты вентиляции
- Врезной климатический клапан в окно будет стоить относительно недорого, максимально прост в использовании и монтаже. Их работа беззвучная, но они не способны сохранить исходные параметры шумоизоляции конструкции. Для обслуживания достаточно регулярной чистки – раз в 6 мес. Не стоит мыть их с применением химикалий.
- Клапан на окно сверху, будет работать исправно, но его особенность заключается в том, что нужно устанавливать его на окно при установке и проектировать за ранее чтобы окно было изготовлено соответствующее по размеру, и у него хорошая шумоизоляция, и высокая стоимость.
- Стеновой приточный клапан – вариант требует установки с помощью специального инструмента, которым проделывается отверстие в стене. В некоторых вариантах устанавливаются фильтры, которые очищают поступающий воздух. Не дорогой по стоимости, и сложный в установке.
- Бризер – электрическое мощное устройство, которое включает в себя систему климат-контроля, притока и очистки воздуха. Пропускная способность достойная – до 150 куб.м/ч., а уровень шума очень низкий – 19ДБ. В некоторых моделях может присутствовать функция подогрева воздуха. Такой вариант нельзя установить самому, здесь должен работать специалист с опытом. Стоимость – высокая.
- Рекуператор – электрический агрегат, который имеет в своей конструкции и вентилятор на приток воздуха и отток его с помещения, с подогревом и фильтрацией. Достойная производительностью боле 120 куб.м/ч. и такой вариант требует тщательно проработки по возможности установки оборудования. Стоимость высокая по самому оборудованию и выполнению работ.
Пропускная способность достойная – до 150 куб.м/ч., а уровень шума очень низкий – 19ДБ. В некоторых моделях может присутствовать функция подогрева воздуха. Такой вариант нельзя установить самому, здесь должен работать специалист с опытом. Стоимость – высокая.Если Вы живете вдали автомагистрали, промзоны, а в комнате присутствуют не более 2-х человек, можно остановиться на классическом клапане, а если вы рядом с дорогой шумной, то нужно задуматься о более серьёзном оборудовании.
Какие модели сейчас популярны?
Бренды оконных клапанов, которые пользуются популярностью сегодня, представлены в списке
- Aereco.
- Air-Box
- Aquvent
- Aeromat
- Climamat
- Brookvent SM Tip Vent
- И многие другие есть на оконном рынке
Стоимость брендовых изделий необходимо уточнять индивидуально!
Как установить клапан оконный самому?
Для того, чтобы установить клапан в первую очередь нужно его приобрести, а установить вы сможете самый простой, тот который устанавливается без фрезеровки и разбора оконной конструкции, такой клапан можно приобрести в любом магазине, и цена его от 750руб
Итак, вам понадобиться стремянка, нож (желательно канцелярский), шуруповерт или отвертка. Вам потребуется убрать часть уплотнителя в нижней части открывающейся створки по 100мм высотой, для притока воздуха через неё в зону створки. И так же вверху под сам клапан вырезать и далее по инструкции. Устройства зачастую комплектуются клапанами, уплотнителями, крепежными деталями – всем необходимым для грамотной установки.
Приступим к работе:
- Резинку нужно обрезать по форме клапана с 2-х сторон.
- Установить клапан на место выреза уплотнителя
- Закрепить клапан с помощью саморезов.
- И все клапан готов к применению
Использование уплотнителя тоньше позволяет создать естественную циркуляцию воздуха, а интенсивность потока регулировать специальной ручкой. Если с клапана сильно дует – то исправить ситуацию можно таким способом, в зоне выреза уплотнителя вставить назад его, но меньшего размера, и таким образом приток будет меньше.
Как установить, если нужно делать фрезеровку?
В некоторых случаях, для монтажа необходимо сделать фрезеровку. Клапан следует расположить вверху рамы, створку нужно демонтировать, предварительно сняв с петель. Лучше делать эту работу в теплое время года, отверстие пропиливая электроинструментом осторожно, исключая вероятность повреждения уплотнителя. Понадобятся сверла 10 и 5 мм, герметик на силиконовой основе, лобзик, шаблон, который позволит правильно разметить место установки.
- Разметьте место.
- Просверлите отверстие на одном уровне, соединяя лобзиком в одну плоскость. Получившиеся камеры следует заполнить силиконовым герметиком.
- Наружную планку также за герметизируйте, приложите к створке и соедините саморезами.
- Установите внутреннюю деталь.
- Проверьте прочность крепежа.
- Установите козырек, зафиксировав его саморезами, а стыки заделайте герметиком.
- Створку установите на прежнее место, настройте режим работы.
Если же, после установки возникли проблемы, вполне вероятно, что потребуется усовершенствовать систему вентиляции. Клапан не может решить задачу если с вентиляцией есть проблема, он только поможет освежить воздух, сделать микроклимат комфортным при условии, что все идеально работает.
Такую работу лучше доверить профессионалам, клапан стоит не дорого, а вот поврежденное окно может стоит переделки и замены на новое, лучше не рисковать.
Чтобы получить подробную консультацию по притоку воздуха, установке клапанов, и работающей вентиляции нужно просто оставить свой номер телефона в форме заказа обратного звонка на сайте, или обратитесь ко мне удобным для Вас способом: через соцсети, WhatsApp, по номеру телефона 8(906)771-74-64 или написав на почту info@kozhushko.
pro
Устанавливаем вентиляцию для пластиковых окон
Пластиковые окна являются достаточно популярными, так как они прекрасно справляются с непогодой, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид. Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон является важной функцией, которой нельзя пренебрегать.
к содержанию ↑Почему в комнате может быть душно?
Качественно сделанные пластиковые окна обычно не вызывают проблем. Они либо имеют открывающиеся створки, либо это вентиляционные окна, оснащенные специальной системой для обновления воздуха в помещении. Однако при эксплуатации недорогих окон могут возникать некоторые проблемы. Это связано с тем, что большинство покупателей экономит на материалах, ставя в дома доступные модели не самых хороших производителей.
На вентиляцию мало кто обращает внимание, так как вместо нее выступают различные щели, из которых без того дует; но щели – не лучшее решение, поскольку сквозняки в помещении будут всегда. Если их заделать, в помещении станет теплее, но может появиться конденсат или духота. В кухнях, реже ванных могут устанавливаться специальные вытяжки или вентиляционные окна.
При отсутствии правильно организованной вентиляции возникают следующие проблемы:
- Влажность воздуха в помещении становится слишком большой.
- В комнатах становится душно из-за невозможности поступления кислорода в достаточном количестве.
- Ощущается дискомфорт из-за нехватки свежего воздуха.
Пластиковые окна с вентиляцией помогут решить эту проблему. В отличие от вентиляционной шахты, в них исключена возможность обратного направления потока, когда воздух, не сумевший покинуть шахту, возвращается обратно в помещение, неся с собой еще и пыль. Эта проблема стоит особенно остро в многоэтажных домах, так как через вентиляционные шахты попадают неприятные запахи из других квартир.
Кроме этого, по ним могут перемещаться насекомые и грызуны.
Решение проблемы при помощи вентиляционного клапана
Вентиляция на пластиковых окнах необходима не только для комфортного проживания в доме, но и для того, чтобы не появлялась плесень, вызванная образованием конденсата. Избавиться от этой проблемы поможет приточная вентиляция на окна ПВХ: для этого на конструкцию потребуется установить специальный клапан. Он может входить в оконную систему сразу или быть установлен по мере необходимости. Клапан может быть установлен не только на окно из ПВХ, но и на любой другой вид рам, например, алюминиевые или деревянные.
Приточная вентиляция на пластиковые окна должна быть организована правильно, иначе вы получите сквозняки. Обустраивают систему следующим образом: в окне прорезают отверстие, длина которого составит примерно 30 см, а ширина 1 – см. В это отверстие вставляется готовый корпус клапана, вся конструкция продается в магазинах.
После установки корпуса клапана снять его будет уже нельзя, в противном случае в окне будет большая щель, которую никак нельзя закрыть.
Приточный клапан относят к пассивной вентиляции, то есть работает он следующим образом: клапан втягивает более холодный воздух с улицы, который вытесняет теплый, но спертый из помещения, отправляя его в каналы которыми оснащена конструкция. Никаких моторов в устройстве нет, циркуляция воздуха происходит за счет законов физики.
Пластиковые окна с вентиляцией такого типа смогут подавать свежий воздух только в зимнее время, когда температура воздуха на улице держится ниже отметки +5, в летнее время такой разницы в давлении между улицей и комнатой нет, поэтому для работы устройства потребуется искусственная вытяжка.
Приточный клапан АЭРЭКО
к содержанию ↑Что требуется для постоянной работы приточного клапана?
Вентиляционные окна будут исправно функционировать только при соблюдении следующих условий:
- В помещении должна присутствовать естественная вентиляция. Для того чтобы проверить ее наличие, нужно закрыть дверь, открыть окно, которое находится дальше всего от канала вентиляции, после этого к вентиляционному каналу нужно приложить лист бумаги. Если ничего не происходит, то вентиляция не работает. Исправная система сразу втянет лист бумаги в себя. При таких условиях от вентиляционного клапана толку будет немного.
- В теплую погоду клапан не работает сам по себе.
- Если квартира состоит из нескольких помещений, обмен воздуха между ними должен быть свободным. Это значит, что двери либо должны быть открыты, либо они должны оснащаться специальными щелями.
- Входная дверь должна закрываться герметично, в противном случае из подъезда будет проходить воздух.
Если ничего не происходит, то вентиляция не работает. Исправная система сразу втянет лист бумаги в себя. При таких условиях от вентиляционного клапана толку будет немного.Регулировка воздушного потока движком
к содержанию ↑Защита клапана от мороза
Вентиляция пластиковых окон может иметь и отрицательные стороны, особенно если подойти к ее организации неправильно: например, окна могут начать промерзать. Для того чтобы этого не происходило, необходимо правильно регулировать клапан, не закрывать его до конца, если на улице минусовая температура. В таком положении будет осуществляться прогрев устройства при помощи теплого воздуха из помещения и окна промерзать не будут.
При необходимости закрыть клапан полностью заклейте с уличной стороны щель, через которую подается холодный воздух. Сделать это можно при помощи липкой ленты. Главное – следить за тем, чтобы отверстие было закрыто надежно и не осталось никаких щелей.
Некоторые владельцы квартир боятся устанавливать клапан для проветривания, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это объясняется небольшими размерами щели для клапана, тем более его можно закрывать в ночное время.
Оконный вентиляционный клапан, устанавливаемый на оконную створку
к содержанию ↑Насколько эффективна работа приточного клапана?
Стоит взять во внимание следующую особенность клапана: вентиляция в пластиковых окнах не только подает свежий воздух в помещение, но и охлаждает его, поэтому нужно быть готовыми к тому, что температура в комнате станет несколько ниже. Если у вас в доме не самое мощное отопление, но вентиляцию вы все равно хотите установить, можно рассмотреть модель клапана, способную прогревать попадающий в комнату воздух.
Это более сложное технически устройство, поэтому цена его будет значительно выше.
Клапан для вентиляции в виде оконной ручки
Такой элемент удобен тем, что не приходится пропиливать конструкцию. Он ставится на места обычной оконной ручки. Это практичное решение позволит подавать свежий воздух, притом не нарушая внешних характеристик конструкции. В остальном принцип его действия схож с моделью рассмотренной выше.
Клапан для вентиляции в виде оконной ручки
Для комфортного микроклимата в доме необходим свежий воздух, который можно обеспечить благодаря приточному клапану. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.
Приточный (вентиляционный) клапан на пластиковые окна для проветривания: преимущества, установка
Наши сограждане, особенно старшего поколения, могут рассказать об особенностях проживания в зданиях старого фонда.
Подготовка к холодному периоду, как правило, всегда начиналась с заклеивания щелей в оконных рамах.
И до весны окна оставались закрытыми. Но свести к нулю поступление наружного воздуха удавалось редко. Сквозняки до конца не исчезали. Таковы были реалии до массового использования пластиковых окон.
С этого момента ситуация кардинально поменялась. ПВХ-рамы герметичны и в закрытом состоянии совсем не пропускают наружный воздух. Между тем это практически единственный путь для того, чтобы осуществлялся воздухообмен в помещении.
Соответственно, появляется необходимость в организации доступа наружного воздуха в квартиру.
В настоящее время эта задача возложена на приточные клапаны, которые устанавливают на пластиковые окна.
Нужно ли ставить на окно приточный клапан
Если поменять старые рамы из дерева на стеклопакеты, то можно серьезно ухудшить работу вентиляции в квартире. Это связано с тем, что при массовой застройке проектируется самая дешевая естественная вентиляция.
Особенность ее состоит в том, что сооружение имеет общую выпускную шахту для отработанного воздуха, пронизывающую все этажи.
Приток же наружного воздуха должен осуществляться через щели в оконных рамах и под дверями.
Таким образом, только клапан на окно может обеспечить нормальный микроклимат в квартире.
Принцип действия приточного клапана
Не надо путать оконные клапаны приточной вентиляции с системой микропроветривания, при которой оконная рама ПВХ приоткрывается, и образуется узкая щель. На практике две эти системы работают одновременно.
Рама устанавливается в режим микропроветривания, как правило, на короткое время, чтобы быстро впустить в комнату большой объем воздуха.
Приточный клапан при правильной регулировке может функционировать постоянно, создавая и поддерживая здоровый микроклимат. Устройство его достаточно простое.
По сути, это узкое щелевидное отверстие, которое обеспечивает воздушное сообщение между улицей и помещением.
Эта щель может закрываться заглушкой для регулировки интенсивности воздухообмена.
В основном устройство монтируется прямо на окна ПВХ. Существует много разных вариантов этих устройств для проветривания.
Приточный клапан – это необходимая часть системы естественной вентиляции. Поступление воздуха с улицы в квартиру происходит из-за разницы давления и температуры внутри и снаружи помещения.
Холодный воздух через клапан попадает в комнату и стремится вниз, постепенно нагреваясь. При этом теплый воздух, который был в помещении, поднимается под потолок и перемещается в вытяжную шахту.
Таким образом осуществляется замещение всего объема использованного воздуха на свежий. Если все правильно работает, то в жилом помещении не будет образовываться избыточная влага и плесень. Воздух будет чистым, без пыли и других вредных примесей.
Естественная вентиляция имеет один существенный недостаток. Если снаружи и внутри жилого дома температура воздуха одинаковая, то она не работает.
Это часто бывает, например, в летнюю жару, когда не помогают даже открытые настежь окна.Чтобы обойти это препятствие, в вытяжные каналы устанавливаются вентиляторы. Они создают отток воздуха наружу, и, таким образом, вся схема снова функционирует.
В любом варианте роль приточного воздушного клапана трудно переоценить. Он способен поддерживать здоровую атмосферу постоянно. Нормативная скорость обмена воздуха через приточные элементы должна быть 0,15 м/с.
Если она больше, то мы ощущаем сквозняк, если меньше, то проветривание практически прекращается.
Достоинства и недостатки
Когда предполагается установка любого устройства, следует обязательно рассмотреть все плюсы и минусы его эксплуатации. Преимущества, которыми обладает изделие:
- он может работать постоянно, обновляя воздух в помещениях. Это полезнее, чем иногда проветривать комнаты. При правильной скорости воздухообмена квартира будет избавлена от сквозняков;
- непрерывный воздухообмен исключает развитие плесени и грибков, а также поддерживает оптимальную влажность;
- приточный клапан избавляет от конденсата на оконных стеклах;
- устройство простое в использовании и может быть установлено самостоятельно.
Но такая система также имеет некоторые недостатки:
- в холодный период он может обмерзнуть, что снижает эффективность его функционирования;
- устройство с ручной регулировкой может быть не очень удобным. Если оно расположено высоко, на верхней планке оконной рамы, то наверняка придется пользоваться стремянкой или стулом, чтобы до него добраться и отрегулировать;
- в комплекте приточного клапана далеко не всегда имеются фильтры, поэтому воздух, который попадает в комнату, не очищается от пыли и примесей.
Надо заметить, что, кроме приточных клапанов, производятся и другие устройства, которые решают те же задачи. Но они более сложные и дорогие в изготовлении и использовании.
А обычный приточный клапан по праву считается самым простым, эффективным и дешевым устройством для проветривания.
Виды оконных клапанов
Оконные клапаны имеют общие конструктивные особенности, которые помогают наладить непрерывное проветривание жилых и производственных помещений.
Вся конструкция состоит из трех элементов.
Уличный блок предназначен для пропуска наружного воздуха внутрь. Он защищен козырьком от непогоды, чтобы капли дождя не просачивались внутрь. Со стороны комнаты на раму ПВХ устанавливается внутренний элемент.
Он снабжается специальной шторкой, которая позволяет регулировать интенсивность воздухообмена. И, наконец, соединяются эти две части общей конструкции воздушным каналом специальной формы, который обеспечивает беспрепятственный пропуск воздуха.
Приточные клапаны бывают как составными, которые монтируются из вышеназванных трех элементов, так и сделанными в виде моноблоков. Некоторые модели пластиковых окон имеют предустановленные приточные клапаны.
Чтобы ориентироваться среди всего многообразия этих изделий, которые можно приобрести на рынке, лучше всего опираться на следующую классификацию устройств по способу управления:
- с ручным управлением. Они отличаются тем, что шторка на комнатном блоке клапана перемещается вручную. Это может быть не совсем удобно, так как сам клапан чаще всего расположен высоко, на верхней части оконной створки. Чтобы добраться до шторки, придется пользоваться стремянкой. Регулировка в этом случае не будет идеальной. Периодически придется корректировать скорость воздухообмена;
- с автоматическими шторками. Особенность в том, что внутренний элемент изделия снабжен датчиками, которые контролируют влажностный и температурный режим в комнате. Шторка открывается и закрывается в автоматическом режиме. Это очень удобно, но цена такого устройства выше.
Они отличаются тем, что шторка на комнатном блоке клапана перемещается вручную. Это может быть не совсем удобно, так как сам клапан чаще всего расположен высоко, на верхней части оконной створки. Чтобы добраться до шторки, придется пользоваться стремянкой. Регулировка в этом случае не будет идеальной. Периодически придется корректировать скорость воздухообмена;По конструктивным различиям:
- фальцевые приточные клапаны. Уличный воздух проникает в комнату через отверстия в пластиковой раме. При установке устройства нет необходимости разбирать стеклопакет. В полной мере сохраняются звукоизолирующие и теплосберегающие свойства ПВХ-окна. Стоимость этих изделий вполне бюджетная. Такой тип имеет возможность работы в автоматическом режиме при определенной доработке. Пропускная способность невысокая, до 5 м3/час;
- щелевые клапаны. Приток воздуха осуществляется через щель шириной 12-16 мм и длиной до 400 мм. Выпускаются эти изделия в виде моноблока или конструкции из наружного и внутреннего элемента. Их можно монтировать без снятия стеклопакета. Они обладают хорошей пропускной способностью — до 20 м3/час. Управление бывает ручным или автоматическим, что обуславливает разницу в цене;
- накладные приточные клапаны. Они почти не используются в быту. Обладают повышенной проницаемостью и не могут быть установлены на оконную раму. Их монтаж проводится на стадии строительства здания. Соответственно, сфера их применения – это производственные помещения.
Пропускная способность невысокая, до 5 м3/час;Из всего вышеизложенного следует, что особенности выбора модели для конкретного помещения определяются его конструктивными особенностями и стоимостью.
Какой клапан выбрать
Как же выбрать оконный клапан? К решению этой проблемы следует подходить комплексно.
Существует два аспекта: оптимальная конструкция для конкретного помещения и стоимость устройства.
Между этими составляющими каждый, кто хочет приобрести подобное устройство, вынужден искать компромисс.
Очевидно, что в первую очередь необходимо руководствоваться подбором нужных параметров и варианта управления изделием.
Способы управления
Как уже упоминалось, существует три варианта впускных клапанов: без возможности управлять воздушным потоком, с функцией управления вручную и с автоматической работой заслонки.
Более предпочтительны, безусловно, клапаны, которые имеют шторки. Управлять ими можно как в ручном, так и в автоматическом режиме.
Ручное изменение положения шторки обеспечивает проветривание, которое в основном базируется на собственных ощущениях человека. Чувствуется духота – приоткрыли шторку, стало прохладно – закрыли.
Иными словами, получается очень грубое управление интенсивностью воздушного потока. Причем проводить операции со шторками приходится довольно часто. Но этот вариант дешевле, чем клапан с автоматическим управлением заслонкой.
Автоматическое открытие и закрытие регулирующих шторок – это наиболее удобное и правильное решение для приточного устройства. Его внутренний блок укомплектован контроллерами, которые следят за влажностью и температурой.
Когда эти параметры находятся в пределах нормы, клапан закрыт. Если они меняются в худшую сторону, то устройство автоматически открывается, и происходит обновление воздушной среды в помещении.
Кроме того, в наиболее дорогих моделях предусмотрена возможность программирования работы по времени и другие функции.
Подбор основных характеристик клапана
youtube.com/embed/U4ATvDY2itE?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Важнейшим параметром, которому должен соответствовать клапан для окон, является его производительность. Ее значение всегда указывается при определенной величине статического давления.
Для нормальных условий работоспособность устройства должна быть в пределах 20-35 м3/час на одного жильца при статическом давлении в 10 Па.
Распространенные виды пластиковых окон обладают звукоизоляцией в диапазоне 30-35 дБ. Впускной клапан после начала его эксплуатации не должен способствовать усилению шума.
Чтобы исключить обмерзание зимой, следует выбирать изделия с системой «теплового разрыва».
И последнее: в комнатах рекомендуется использовать модели с возможностью регулирования потока воздуха.
Монтаж клапана
Установка приточного клапана на окно не вызывает трудностей.
Это справедливо для фальцевых и щелевых устройств, в рекомендациях по установке которых предусмотрено удаление части оконного уплотнителя, чтобы обеспечить канал для свободного проникновения воздуха.
Приточный клапан на пластиковые окна совсем не трудно установить своими руками. Надо только четко выполнять указания, которые содержатся в описании к изделию. Понадобится шуруповерт, рулетка и монтажный нож.
Если требуется фрезеровка пластиковых элементов рамы, то для этого способа монтажа лучше нанять специалистов.
Уход и обслуживание
Сами по себе впускные оконные устройства не нуждаются в уходе.
Время от времени нужно прочищать вентиляционное отверстие клапана при помощи пылесоса.
В заключение
Приточные клапаны для пластиковых окон являются важным элементом вентиляционной схемы.
Они поддерживают постоянный воздухообмен в жилых домах, что обеспечивает здоровый микроклимат.
Разнообразие этих устройств на рынке позволяет сделать осознанный выбор изделия, подходящего для решения задач по оздоровлению воздушной среды в помещениях различного назначения.
Клапан приточной вентиляции для пластиковых окон: виды, установка и видео
Автор Марсель Сагитов На чтение 6 мин. Просмотров 127
Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.
Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки.
Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.
Вентиляционные клапаны и их преимущества
Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.
Давайте рассмотрим, какими преимуществами они обладают:
- монтаж устройств осуществляется без нарушения герметичности окон;
- проветривание обеспечивается постоянно при закрытых окнах;
- отсутствие образование конденсата и плесени во влажных комнатах;
- простота использования изделий;
- контролируемое поступление воздуха позволяет экономить тепло;
- автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
- снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.
Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна.
Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.
Какими бывают изделия
Вентиляционные клапана подразделяются на следующие виды:
- Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
- Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
- Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.
Клапан микропроветривания Air-Box
Airbox comfortКлапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.
Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.
Airbox standartКлапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.
Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию.
Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.
Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.
Установка устройства
Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.
Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан.
Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:
- дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
- снижение площади стекол;
- проблематично осуществить установку клапана самостоятельно.
Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.
Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.
В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.
Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель.
На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.
Установка клапана Airbox comfort своими руками видео:
Регулировка
После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана.
Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.
Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.
Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.
Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.
Оконные форточки ПО 400 — официальный сайт ВЕНТС
Оконный проветриватель ПО 400 — это воздухозаборник, предназначенный для постоянной вентиляции и непрерывной подачи воздуха в жилые и общественные помещения. Этот вентилятор подходит для установки в оконные рамы различного размера в квартирах, коттеджах и офисных помещениях.
- Описание
- Загрузки
- Пример монтажа
- Размеры
Описание
Описание
Надлежащий воздухообмен — фундаментальная предпосылка комфорта для людей в современных жилых зданиях. Оконный проветриватель ПО 400 — это приточная установка непрерывного действия, предназначенная для подачи свежего воздуха в жилые и нежилые помещения.Такие вентиляторы можно встраивать в рамы различного размера в квартирах, частных домах и офисных зданиях. Блок приточного воздуха устраняет необходимость открывать окна, обеспечивая постоянный поток свежего воздуха, не создавая сквозняков и не допуская уличного шума. Благодаря специальной конструкции вентилятор очень удобен в использовании, а встроенный пылевой фильтр защищает воздух в помещении от загрязнений. | |||
| ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОГО ВОЗДУХООБМЕНА | |||
Следующий пример иллюстрирует вентиляцию квартиры в многоэтажном жилом доме.Системы механической вытяжной вентиляции с естественным притоком свежего воздуха рассчитаны на использование вытяжных вентиляторов, установленных на кухне и в ванной комнате. Свежий воздух подается во внутренние жилые помещения (то есть в спальню и гостиную) через вентиляторы оконной рамы. По мере того, как воздух загрязняется, он постепенно проникает в ванную и кухню через внутренние двери, а затем выводится наружу вытяжными вентиляторами. | |||
| КОНСТРУКЦИЯ ВЕНТИЛЯТОРА | |||
Вентилятор состоит из внешнего дефлектора, фильтра и регулируемой внутренней решетки Наружный дефлектор предотвращает попадание воды в помещения и имеет москитную сетку Фильтр удаляет пыль и загрязнения из приточного воздуха, задерживает излишнюю влагу и частично блокирует уличный шум. Внутренняя решетка с регулируемым положением позволяет изменять объем и направление потока приточного воздуха. | |||
| ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФИЛЬТРА (3-4 РАЗ В ГОД) | |||
Грязные фильтры увеличивают сопротивление воздуха в системе и уменьшают объем приточного воздуха.Фильтры требуют чистки не реже 3-4 раз в год. Пылесос разрешен. После двух последовательных чисток фильтры необходимо заменить. | |||
| РЕГУЛИРОВКА ИНТЕНСИВНОСТИ И НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА | |||
Вентилятор оснащен регулятором, позволяющим различные комбинации интенсивности и направления воздушного потока, чтобы создаваемый микроклимат обеспечивал максимальный комфорт для пассажиров. | |||
Макс. Открытое положение | Открыть нижнюю позицию | Открытая позиция | Закрытая позиция |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
В отличие от прежних времен, когда проектирование систем вентиляции основывалось на предположении, что наружный воздух поступает через многочисленные трещины в оконных рамах, сегодня большинство окон построено так, чтобы они были герметичными, что вынуждает искать другие решения. Оконный вентилятор — это пассивное устройство, которое обеспечивает естественный поток свежего воздуха через герметичные оконные рамы.

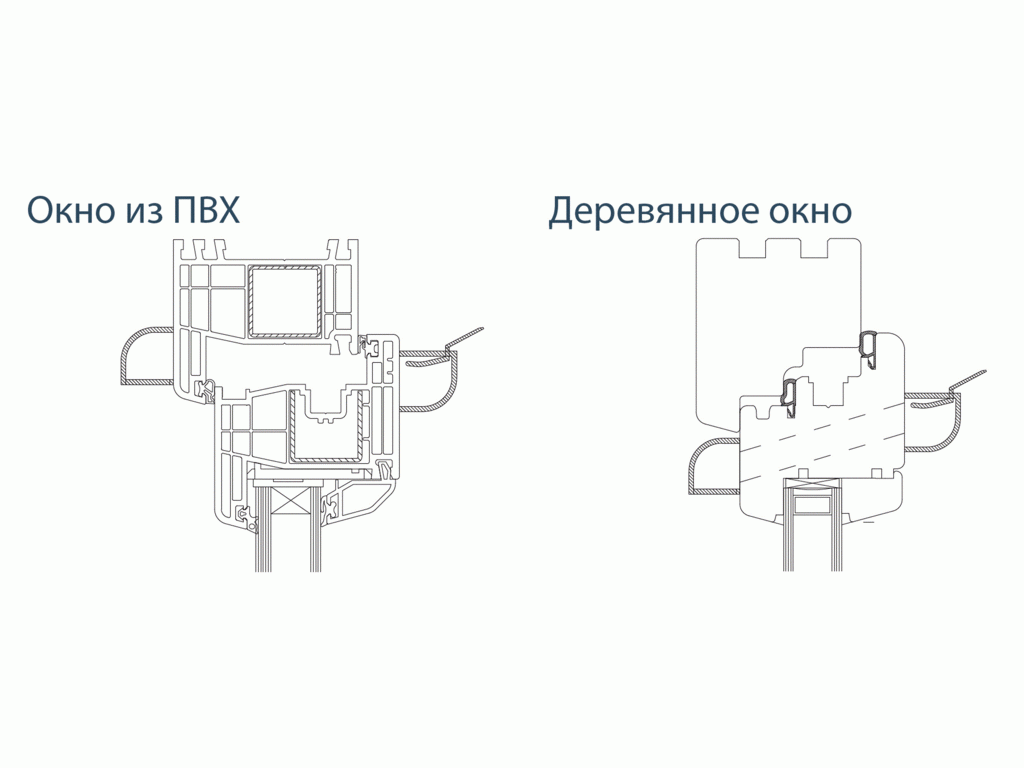

Пример монтажа
Пример монтажа
ПО 400 устанавливается в верхней части оконной рамы.Каждый оконный проветриватель способен подавать до 20-40 м3 / ч.
Интеграция вентилятора в оконную раму
Размеры
Размеры
Двойное вентилируемое окно для предварительного нагрева вентиляционного воздуха Сравнение его характеристик в северном и южном климате Европы
Для поддержания качества воздуха в помещении в пределах контрольных уровней необходимо, чтобы загрязненный воздух в помещении был заменен свежим воздухом, поступающим извне.
В этой статье представлен анализ чувствительности и серия симуляций, в которых изучается производительность этой пассивной системы. Оценивается влияние каждого значимого фактора, например ветра, солнечной радиации и температуры наружного воздуха. Были выбраны два разных локальных набора климатических данных: мягкая и холодная зима.
1. Введение
Конструкция здания была оптимизирована за последние десятилетия, обеспечивая лучшую изоляцию между внутренним и внешним миром, тем самым снижая теплопередачу через элементы конструкции.Часть тепловых потерь в здании происходит из-за необходимого обновления воздуха в помещении для поддержания хорошего качества воздуха для жителей. Повышение термического сопротивления ограждающих конструкций зданий приводит к возрастанию относительной значимости тепловых потерь через вентиляцию. Эти потери могут составлять важный процент от общих тепловых потерь. Группа энергетических исследований [1] указывает на от 20% до 40% потерь тепла за счет обновления воздуха в домах в центральной Европе с увеличением до 70% в зданиях с хорошей теплоизоляцией.
Различные технологии и строительные системы были разработаны для уменьшения воздействия климата и, таким образом, снижения энергопотребления зданий. Обзор исследований фасадов зданий приведен Quesada et al. [2, 3], где представлены активные и пассивные солнечные фасадные решения, непрозрачные или непрозрачные. Sadineni et al. [4] сделали обзор компонентов оболочки здания и соответствующих улучшений с точки зрения энергоэффективности.
Предварительный подогрев приточного воздуха зимой также изучается в последние десятилетия.Было проведено исследование и предложена модель Woods et al. [5] для снижения энергопотребления за счет вентиляции за счет нагрева воздуха через атриумы больших общественных зданий. Фактически, существует несколько возможных способов подогрева вентиляционного воздуха. « Для дома с высокой теплоизоляцией или дома с низким энергопотреблением минимальные потребности в отоплении должны обеспечиваться за счет нагрева приточного воздуха в системе вентиляции — система, которая необходима в любом случае, », как было указано Persson et al. [6].
Неостекленные прозрачные солнечные коллекторы [7], солнечный коллектор воздуха, установленный на солнечных стенах [8] или на крыше, вентилируемый фотоэлектрический фасад [9] с воздушным каналом между фотоэлектрической панелью и фасадом, вентилируемый Фасад с двойным остеклением [10], оконный коллектор воздуха [11], окно приточного воздуха [12] и двойное вентилируемое окно [13] — все системы схожи в том, что касается способа работы. Эти системы могут обеспечивать предварительный нагрев вентиляционного воздуха через воздушный канал, где поток восстанавливает доступное тепло, обеспечиваемое падающим солнечным излучением, а также тепло, которое теряется через систему изнутри.Тем не менее, у последних четырех систем есть и другие сходства. Они обеспечивают вид снаружи и пропускают солнечную радиацию через остекление.
С той же целью, предварительный нагрев поступающего воздуха, можно использовать теплообменники земля-воздух через подземные трубы. Из-за высокой тепловой инерции грунта колебания его температуры значительно ниже, чем наблюдаемые на поверхности. Зимой температура почвы выше температуры наружного воздуха.В этих условиях свежий воздух, проходящий через трубы, нагревается и поступает в здание с более высокой температурой, чем на улице [14]. Другой традиционный способ подогрева вентиляционного воздуха — строительство зимнего сада, примыкающего к главному зданию, с поступлением свежего воздуха в него на низком уровне. Воздух в помещении предварительно нагревается и поступает в главное здание через верхние вентиляционные отверстия [15].
Вентилируемое двойное окно состоит из двух отдельных параллельных окон, размещенных в одном и том же фасадном проеме, которые способны пассивно подогревать поднимающийся воздух в канале между ними при естественной вентиляции.В Carlos et al. [13], серия экспериментальных измерений была проведена в испытательной ячейке, выдержанной в реальных погодных условиях на открытом воздухе, чтобы охарактеризовать ее тепловые характеристики. Было обнаружено, что это простая и дешевая строительная технология, которую можно применять как в новых, так и в существующих зданиях. Карлос и др. [16] представили математическую модель для прогнозирования тепловых характеристик вентилируемого двойного окна, подтвержденную с помощью испытательного оборудования. Были протестированы различные конфигурации системы и представлены некоторые результаты моделирования работы на ее основе.Был определен энергетический баланс различных конфигураций и сделан вывод о том, что это альтернатива холодной естественной вентиляции. Было обнаружено, что функция солнечного коллектора играет небольшую роль в предварительном нагреве свежего воздуха из-за его прозрачности и нескольких часов солнечного света. Функция рекуперации тепла, потерянного изнутри, работает круглый день, что делает его подходящим для любой ориентации фасада [17].
Окна — самый сложный компонент фасада: они самые слабые по термическому сопротивлению, звукоизоляции и воздухонепроницаемости, но в то же время способны обеспечивать доступ к естественному свету, вид на улицу. , тепло и свежий воздух.В последние десятилетия были достигнуты значительные улучшения их тепловых характеристик. Двойное вентилируемое окно стало объектом широкого исследования авторов данной статьи. Система была исследована на экспериментальной установке в реальных погодных условиях [13] и смоделирована для обеспечения возможности моделирования в различных реалиях [16]. Цель этой статьи — представить и обсудить реакцию этой системы в зависимости от некоторых влияющих факторов и то, как эти факторы по-разному влияют на скорость воздушного потока и температуру входящего воздуха.Также представлены и сопоставлены модели для различных климатических условий.
2. Описание системы и соответствующие данные
2.1. Система
Изучаемое вентилируемое двойное окно состоит из двух отдельных параллельных окон, размещенных в одном и том же фасадном проеме, которые представляют собой одинарные прозрачные застекленные створки толщиной 6 мм со стандартной белой алюминиевой створкой. Каждое окно имеет ширину 1,40 м и высоту 1,10 м. Площадь остекления составляет около 62% от общей площади окна.Вентиляционное отверстие (воздухозаборник) площадью 50 см. 2 устанавливается внизу внешнего окна, а вентиляционное отверстие (действующее или нет) также площадью 50 см. 2 установлено в верхней части внутреннего окна. окно. Затем канал между двумя окнами используется в качестве воздушного пути для входящего воздушного потока, который проходит через отверстия, показанные на рисунке 1. Ширина вентилируемого канала в среднем составляет 7 см. Эти основные характеристики использовались в качестве стандарта для оценки возможности предварительного нагрева вентиляционного воздуха в зимнее время.Поток наружного воздуха входит в воздушный канал через входное отверстие внешнего окна, поднимается в канале между окнами и входит в комнату через выходное отверстие внутреннего окна. Предварительно нагретый теплом, передаваемым из помещения через внутреннее окно, и падающим солнечным излучением, воздух доставляется внутрь с более высокой температурой, чем если бы он попадал в здание напрямую снаружи.
Проведенное моделирование проходило в два разных этапа.Фаза 1 фокусируется на каждой переменной, которая влияет на приток тепла воздухом, проходящим через окно, и температуру поступающего воздуха. На этапе 2 основное внимание уделяется работе системы в течение всего отопительного сезона на основе различных файлов климатических данных, от мягкой до холодной зимы, чтобы можно было выяснить, где и как эта система является наиболее подходящей. Основные физические свойства оконных компонентов, которые учитывались при моделировании, показаны в таблице 1.
| ||||||||||||||||||||||||
2.2. Соответствующие переменные
Внутреннее окно этой системы нагревается за счет тепла, теряемого изнутри. И это, и внешнее окно нагреваются из-за падающего солнечного излучения. Наружный воздух, проходящий через вентилируемый воздушный канал между обоими окнами, отбирает часть тепла, накопленного в окнах, путем конвекции.Основные уравнения теплового баланса взяты из ISO 15099 [18], в котором определены подробные процедуры расчета для определения тепловых и оптических пропускающих свойств окон, в том числе при наличии вентилируемой полости. Теплопередачу проходящему воздуху можно записать следующим образом: где представляет собой общий приток тепла, переносимого во внутреннюю среду воздушным потоком (Вт), и — площадь внутреннего и внешнего окон, соответственно (м 2 ), — коэффициент теплопередачи между поверхностью и воздухом за счет конвекции для вентилируемых воздушный канал (Вт / м 2 · ° C), и — температуры внутренней и внешней поверхностей окон (обращенных к воздушному каналу), соответственно (° C), — эквивалентная средняя температура воздуха в канале (° С).Коэффициент конвективной теплоотдачи можно получить, используя следующее выражение: где — коэффициент теплопередачи от поверхности к поверхности за счет конвекции для невентилируемых полостей (Вт / м 2 · ° C) и представляет собой среднюю скорость воздуха в канале (м / с). Естественно, скорость воздуха в воздушном канале имеет большое влияние на результирующий коэффициент конвективного тепла. Передача тепла движущемуся воздуху и от него связана со скоростью воздуха, а также с характеристиками воздуха, которые выражаются числом Нуссельта.В непроветриваемом канале коэффициент становится равным где — число Нуссельта, — теплопроводность воздуха (Вт / ° C) и — расстояние между поверхностями (м). Эквивалентная средняя температура воздуха в полости оценивается как где — средняя температура поверхностей окон, обращенных к воздушному каналу (° C), — характерная высота (длина проникновения температуры, м), — высота воздушного канала (м), — температура воздуха на выходе из канала (° C), а — температура входящего воздуха в канале (° C): где — удельная теплоемкость воздуха (Дж / (кг ° C)), — плотность воздуха при температуре (кг / м 3 ), — расстояние между окнами (ширина полости, м ).Общий теплообмен за счет излучения между двумя параллельными окнами внутри канала можно оценить по [19] где представляет собой теплопередачу за счет излучения (Вт / м 2 ), — постоянная Стефана-Больцмана (Вт / м 2 K 4 ), и — абсолютные температуры поверхностей окон, обращенных друг к другу в воздухе. канал (K), коэффициент излучения этих поверхностей и коэффициент обзора между поверхностями. Температура поступающего воздуха зависит от количества тепла, отводимого от поверхностей окон, которое, как мы только что видели, зависит от скорости воздушного потока.Эту температуру (в ° C) можно рассчитать следующим образом: где, — температура наружного воздуха (° C), — объемный расход воздуха (м 3 / с).
Количество тепла, которое воздушный поток может выводить из окон, зависит от доступного количества тепла, хранящегося в окнах, которое поставляется двумя источниками. Один источник — это потери тепла из помещения через внутреннее окно, а второй — тепло, поглощаемое обоими окнами из-за падающего солнечного излучения.Потери тепла из помещения без солнечного излучения (в Вт) можно выразить следующей формулой: где — коэффициент теплопередачи внутреннего окна (Вт / м 2 · ° C), а — температура воздуха в помещении (° C). Поглощенное солнечное излучение на обоих окнах можно рассчитать следующим образом: где и — солнечное излучение, поглощаемое внешним и внутренним окнами, соответственно (Вт), — падающая солнечная освещенность (Вт / м 2 ), а — коэффициент поглощения солнечного излучения внешним и внутренним окнами, соответственно, равен коэффициент пропускания солнечного света через внешнее окно, а и — это излучение, поглощаемое внешним и внутренним окнами из-за многократных отражений в воздушном канале (W), которое определяется формулой [20] где и — отражение солнца от внешнего и внутреннего окон соответственно.Общее количество солнечного излучения, которое учитывается [21], зависит также от угла падения излучения на окно.
2.3. Параметры ветра и солнца
Вентилируемая система двойных окон подходит, когда требуется естественная вентиляция для улучшения качества воздуха в помещении. Как и в любой системе естественной вентиляции, полученная скорость вентиляции зависит не только от характеристик здания, но и от случайных погодных условий. Очевидно, что в здании с естественной вентиляцией без каких-либо механических устройств постоянная скорость воздушного потока с течением времени не ожидается.Однако, чтобы свести к минимуму нежелательные изменения скорости воздушного потока, необходимо знать, как здания и климат взаимодействуют друг с другом, и какие стратегии оптимизировать их взаимодействие.
Для предварительного нагрева входящего воздуха двойное вентилируемое окно должно действовать как воздухозаборник. В здании с естественной вентиляцией объемный расход воздуха (в м 3 / с) зависит от климатических условий, в основном от температуры наружного воздуха и ветра, так как он обусловлен воздействием дымовой трубы и ветра. можно рассчитать из где — коэффициент расхода (который в данной работе считался равным 0.83 в соответствии с предыдущей экспериментальной работой [13]), является эквивалентной площадью отверстий (м 2 ) и представляет собой общую разность давлений, объединяющую влияние дымовой трубы и ветра (). Перепад давления из-за эффекта дымовой трубы вдоль вентиляционного тракта (, дюйм) определяется как где представляет собой разность плотности воздуха между обеими сторонами каждого отверстия (кг / м 3 ), которая зависит от температуры воздуха, — ускорение свободного падения (м / с 2 ), и — высота отверстия в отношение к внешнему опорному уровню (м).Разница давлений из-за ветрового воздействия между воздухозаборником и воздуховыпуском определенного помещения (в Па) выражается как где и — коэффициенты давления, создаваемые ветром на входе и выходе воздуха из помещения, соответственно, а — средняя скорость ветра (м / с). Значения были получены от Santamouris [22] и представлены в таблице 2 для 16 различных направлений ветра (угол с нормалью к поверхности). Значение на выходе из здания (на уровне крыши) равно −0.1.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Как было замечено ранее, эффективность вентилируемого двойного окна зависит также от солнечного излучения, падающего на окно. Для его оценки, помимо интенсивности луча, важно учитывать угол падения.Это отличается от места к месту, а также изо дня в день и время от времени. Угол падения солнечного луча на окно (градусы), определяется следующим выражением: где — угол между окном и горизонтальной плоскостью (градусы), — угол солнечной высоты (градусы) и — разница между солнечным азимутом и азимутом окна (градусы). Для расчета можно использовать следующее выражение: где — широта места (градусы), δ — угол склонения Солнца (градусы), а ω — часовой угол (градусы), где день года (от 1 до 365) и где — местное солнечное время (час).Разница между азимутом Солнца и окна, выражаемая формулой (12), вычисляется с помощью выражения (13) где — азимут окна (градусы) и — азимут Солнца (градусы), который должен быть вычислен с использованием следующего выражения:
3. Результаты и обсуждение
3.1. Общий подход
Как объяснялось ранее, моделирование проводилось в два этапа. На первом этапе предполагались установившиеся условия окружающей среды.В каждом наборе моделирования намеренно изменялась только одна переменная. Результаты анализируются в зависимости от исследуемой переменной. Этот вид анализа полезен для оптимизации геометрии и использования системы. Вторая фаза моделирования касалась реальных климатических файлов [23]. Для сравнения производительности системы были выбраны два места. Первый — это Лиссабон (Португалия), южноевропейский город с мягкой зимой и высокой солнечной радиацией. Вторая локация — это Осло (Норвегия) в северноевропейском городе с холодной зимой и низким уровнем солнечной радиации.Сравниваются результаты для обоих местоположений. Уровень комфорта внутренней среды (температура воздуха в помещении) зимой устанавливается в соответствии с рекомендациями ISO 7730 [24].
3.2. Этап 1. Анализ чувствительности
3.2.1. Влияние скорости воздушного потока
Для того, чтобы охарактеризовать влияние изменения скорости воздушного потока, на рисунке 2 представлены приток тепла и температура входящего воздуха в зависимости от скорости воздушного потока, когда температура наружного воздуха равна 0. ° C, с солнечным излучением и без него.
Наивысший расход воздуха соответствует наибольшему значению количества тепла, переносимого воздушным потоком. Однако изменение притока тепла не является линейным с увеличением объемного расхода воздуха. Проходящий через канал воздух отводит тепло от внутренней поверхности окна и в то же время отдает тепло внешней поверхности окна, когда его температура находится где-то между температурами поверхности обоих окон. Как видно, температура поступающего воздуха снижается с увеличением расхода воздуха.Когда скорость воздуха в канале увеличивается, воздух имеет меньше времени, соприкасаясь с поверхностями окон, чтобы нагреться, но, поскольку большее количество воздуха проходит через канал в единицу времени, большее количество тепла в единицу времени переносится внутрь воздушным потоком. Однако важно отметить, что чем выше расход воздуха, тем меньше соотношение между притоком тепла и расходом воздуха.
Например, для расхода воздуха 25 м 3 / ч температура, достигаемая воздушным потоком, равна 5.1 ° С. Тепловыделение составляет 44 Вт, что соответствует 1,8 Втч / м 3 . При более высоком расходе воздуха, например 75 м 3 / ч, температура, достигаемая воздушным потоком, составляет всего 2,4 ° C. Тепловыделение увеличивается до 62 Вт, но это означает выигрыш всего на 0,8 Втч / м 3 . Они составляют 4,14 Вт / м 2 ° C и 4,56 Вт / м 2 ° C соответственно.
На Рисунке 2 также можно увидеть, что влияние солнечной радиации более значимо с точки зрения температуры входящего воздуха, если скорость воздушного потока низкая, как можно было бы ожидать, но что касается Прирост тепла в час происходит наоборот.
3.2.2. Влияние температуры наружного воздуха
При постоянном расходе воздуха 50 м 3 / ч температура входящего воздуха линейно увеличивается с увеличением температуры наружного воздуха, как показано на рисунке 3. Первое значение начинается с 5,1 ° C. выше, чем температура наружного воздуха, когда разница температур между внутренним и внешним помещением на 32–0,2 ° C выше, чем температура наружного воздуха для разницы в 2 ° C, без солнечного излучения. Добавив 500 Вт / м 2 перпендикулярного падающего солнечного излучения, температура входящего воздуха составит 7.На 6 ° C выше, чем температура наружного воздуха для разницы температур внутри и снаружи 32 ° C и 2,1 ° C для разницы в 2 ° C. При увеличении температуры наружного воздуха уменьшается и, следовательно, приток тепла. По мере увеличения последнего тепловые потери через окно уменьшаются, поэтому доступное тепло, возвращаемое проходящим воздухом, также уменьшается. Прирост тепла составляет от 92 Вт до 138 Вт (без солнца и с солнцем), для разницы температур в помещении и на улице 32 ° C, до 3 Вт и 32 Вт, для разницы температур в помещении и на улице 2 ° C.
3.2.3. Влияние падающего солнечного излучения
Как видно на рисунках 2 и 3, когда солнечное излучение падает на окно, приток тепла и температура входящего воздуха увеличиваются независимо от скорости воздушного потока и температуры наружного воздуха. На рис. 4 показано изменение притока тепла и температуры входящего воздуха для двух различных значений расхода воздуха (25 м 3 / ч и 75 м 3 / ч) и температуры наружного воздуха 0 ° C.Прирост тепла и температура входящего воздуха имеют линейную тенденцию к увеличению, в то время как солнечное излучение увеличивается.
3.3. Фаза 2: Сравнительное исследование для двух различных климатов
Вторая фаза моделирования была проведена для оценки поведения двойного окна в течение месяцев отопительного сезона, то есть периода с октября по май [25]. Моделирование проводилось с использованием двух файлов климатических данных (Программа строительных технологий Министерства энергетики США), которые соответствуют Лиссабону (Португалия), умеренно холодному зимой, и Осло (Норвегия), значительно более холодному климату.Эти два города, Лиссабон и Осло, представляют для целей настоящего исследования климат Южного Средиземноморья и климат североевропейского побережья [23].
Для увеличения или уменьшения воздухообмена в помещении в час можно использовать несколько стратегий в соответствии с требованиями к качеству воздуха в здании. При случайной погоде необходимо тщательно изучить характеристики здания, его расположение, ориентацию, а также характеристики его фасадных элементов, чтобы удовлетворить различные потребности в обновлении внутреннего воздуха.Двойное вентилируемое окно предназначено для предварительного нагрева вентиляционного воздуха перед его подачей внутрь здания, поэтому следует ожидать одного направления воздушного потока вдоль воздушного канала (снаружи внутрь). Чтобы уменьшить возможность инверсии воздушного потока через вентилируемую двойную оконную систему, при моделировании использовался вертикальный вытяжной канал. Здание, выбранное для данного анализа, представляет собой двухэтажный особняк с двойным вентилируемым окном, установленным на уровне первого этажа.
Поскольку исследуемая оконная система используется для подогрева поступающего воздуха, она может быть полезна только зимой. Летом или в сезон охлаждения пользователи должны открывать внешнее окно или даже оба окна для естественной вентиляции. Таким же образом, когда температура наружного воздуха достигает уровня комфорта, определенного в стандарте ISO 7730 [24], предполагается, что внешнее окно открыто, и, следовательно, предварительный нагрев поступающего воздуха не происходит. Следуя этому критерию, в течение анализируемого периода во второй фазе моделирования, особенно в середине сезона (октябрь и ноябрь или апрель и май), были моменты, когда предварительный нагрев поступающего воздуха не принимался во внимание.Более подробная информация об этом будет представлена ниже (Рисунок 7).
Для двух исследованных климатических условий были рассмотрены две разные ориентации фасада, обращенные строго на север и обращенные на юг, чтобы охарактеризовать влияние самого низкого и самого высокого доступного падающего солнечного излучения. Для одной и той же скорости ветра разные направления ветра имеют разные результаты для обеих ориентаций окон. Представлены общие результаты и сравниваются характеристики одного и того же здания. Рассчитываются значения расхода воздуха, притока тепла и температуры приточного воздуха.
Климатические данные, использованные при моделировании, кратко представлены на рисунках 5, 6 и 7. На рисунке 5 показаны среднемесячные значения скорости ветра (м / с) и температуры наружного воздуха (° C) в Лиссабоне и Осло. , за месяцы, рассматриваемые при моделировании. Как можно заметить, скорость ветра в Лиссабоне явно выше, чем в Осло. Температура наружного воздуха, как и следовало ожидать, также выше в Лиссабоне, это самая низкая температура в Лиссабоне, близкая к самой высокой в Осло, примерно 11 ° C.
На рисунке 6 показана средняя частота направления ветра для обоих городов.
На рис. 7 представлено ежемесячное глобальное солнечное излучение на горизонтальной поверхности, имеющееся в Лиссабоне и Осло. Доступное солнечное излучение всегда выше в Лиссабоне, чем в Осло, как и следовало ожидать, но здесь необходимо проводить различие между доступным и полезным излучением в том, что касается предварительного нагрева вентиляционного воздуха. В левой части рисунка 7 представлены значения облучения, непосредственно рассчитанные из почасовых значений освещенности, приведенных в файлах климатических данных.На графике с правой стороны рисунка 7 ежечасные значения энергетической освещенности, которые соответствуют периодам времени, когда система предварительного нагрева отключена, не учитывались при расчете облучения. Система отключается каждый раз, когда температура наружного воздуха равна или превышает комфортную температуру воздуха в помещении. Полученные таким образом значения облучения являются его полезной частью. Этот факт объясняет, например, почему в мае график показывает более низкое значение облучения для Лиссабона, чем для Осло.
На рисунке 8 показаны результаты моделирования для Лиссабона. Приведены среднемесячные значения расхода воздуха (м 3 / ч) и температуры входящего воздуха (° C) для окон, выходящих на север и юг. Также приводится ежемесячный общий прирост тепла. Для окна, выходящего на север, расход воздуха значительно выше. Это отражает преобладание северного ветра (Рисунок 5). Температура, достигаемая проходящим воздухом, всегда выше, когда окно выходит на юг из-за более высокого падающего солнечного излучения.В мае и октябре прирост тепла системой самый низкий за сезон для обеих ориентаций окон. Это соответствует более коротким периодам времени, в течение которых система находится в активном состоянии, а также снижению разницы температур в помещении и на открытом воздухе и, следовательно, меньшим потерям тепла изнутри.
На рисунке 9 представлены результаты для Осло. Как можно заметить, на значения расхода воздуха не сильно влияет ориентация окна. Эффект стека явно преобладает в Осло, где разница температур в помещении и на улице намного выше, чем в Лиссабоне.Из-за этой более высокой разницы приток тепла через проходящий воздух также значительно выше в Осло. Что касается температуры входящего воздуха, то влияние ориентации окна в Осло не так существенно, как в Лиссабоне. При менее доступном солнечном излучении тепловые потери из помещения являются наиболее важным источником тепла для воздушного потока, и эти потери не зависят от ориентации окна.
Общие результаты анализируемого восьмимесячного периода представлены и сопоставлены в таблице 3.Представлены среднее значение расхода воздуха, суммарное тепловыделение, среднее значение температуры входящего воздуха, а также повышение температуры воздуха, обеспечиваемое вентилируемым двойным окном (по сравнению с температурой наружного воздуха). Скорость воздушного потока в среднем выше в Осло, где скорость ветра ниже, но разница температур в помещении и на улице выше (рис. 5). При большем расходе воздуха в Осло больше тепла (в основном рекуперированного изнутри). Температура входящего воздуха выше в Лиссабоне, но в более холодном климате Осло, где система способна обеспечить более высокий подъем температуры воздуха.
