Утепление свайного фундамента ПЕНОПЛЭКСом

Что такое свайный фундамент

Свайный фундамент — недорогое решение в частном домостроении. Свайные фундаменты для лёгкого дома или хозяйственной постройки могут быть из железобетона или металла, по типу обустройства — забивные, буронабивные, винтовые.

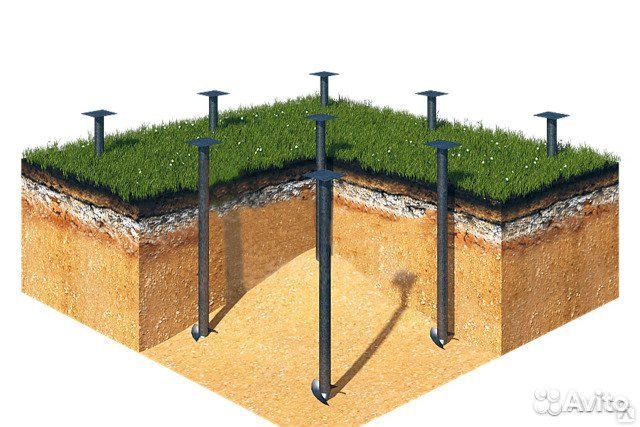

Винтовые металлические сваи распространены в малоэтажном строительстве для лёгких каркасных домов. Сваи соединяются между собой, образуя единый каркас, на который монтируются лаги и стены дома.

Плюсы и минусы винтовых металлических свай

Главные достоинства винтовых металлических свай высокая скорость монтажа и небольшая стоимость.

Среди недостатков данного типа фундамента надо отметить низкую несущую способность свай. Опорой для дома служат несколько свай, которые передают все нагрузки на грунт. Площадь острия сваи очень маленькая и не позволяет строить на данном типе фундаментов дома со стенами из блоков или кирпича.



Дома на винтовых сваях можно строить на ограниченном типе грунтов. Не рекомендуется возводить дома на таких фундаментах на водонасыщенных, пучинистых и слабых грунтах. Пучение грунтов приведет к неравномерной деформации отдельных свай и образованию трещин в стенах. Частичное разрушение стен станет источником постоянных ремонтов и повышенных затрат на отопление. Слабые грунты требуют серьезной геологической подготовки, определения глубины залегания прочного грунта — основания для опорной части свай. Прочное основание может залегать достаточно глубоко, тогда потребуются сваи большой длины.

Среди недостатков дома на винтовых металлических сваях — дополнительное утепление пола. Пол дома находится над зоной с холодным уличным воздухом — вентилируемом подпольем. Комфортного микроклимата внутри дома и существенного снижения затрат на его отопление, можно достичь только при использовании эффективной теплоизоляции.

Чтобы снизить потери тепла через пол, над вентилируемым подпольем устраивают пол по лагам с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®.

Правила расчета и проектирования

Проектирование свайного поля и подбор свай производится с учетом существующих грунтов и нагрузок. При расчете высоты первого этажа учитывается повышенный расход теплоизоляции пола над вентилируемым подпольем.

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на сваи.

Техническое решение свайного фундамента с ПЕНОПЛЭКС®

Не допускайте ошибок!

В домах на металлических свайных фундаментах устраивают полы по лагам. Теплоизоляция в конструкциях полов должна быть влагостойкой и обеспечивать высокие теплозащитные свойства. Чем выше теплозащита пола, тем меньше затраты на отопление дома.

Высокая влагостойкость — очень важное свойство качественной теплоизоляции. Гигроскопичность утеплителя из минеральной ваты приводит к потере теплоизоляционных свойств, появлению бактерий, плесени и грибов, которые способствуют разрушению материала.

ПЕНОПЛЭКС ФУНДАМЕНТ^® не подвержен деформациям, в отличие от минеральной ваты, которая находясь между лагами, т.е. фактически на улице, быстро теряет свои теплоизоляционные свойства, оседает и перестает защищать от холода. В этом случае потребуется замена всей конструкции пола.

Почему ПЕНОПЛЭКС^®?

Высокоэффективная теплоизоляция из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает уникальными качествами:

Прочность на сжатие при 10% линейной деформации составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²). Эффективный утеплитель надежно защитит дом от трещин, деформаций и разрушений.

Плиты эффективной теплоизоляции не изменяют своих свойств в течение всего срока эксплуатации — более 50 лет.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ

® является нулевое водопоглощение. Это значит, что конструкция пола надежно защищена от влаги из земли и воздуха.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — расчетный коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С. При монтаже поверх лаг исключается появление мостиков холода. При монтаже минеральной ваты между деревянными лагами, они становятся проводниками холода, т.к. теплозащита дерева в 10 раз хуже, чем у минераловатной теплоизоляции.

столбчатый, ленточный, плитный, свайный, из винтовых свай

Большинство фундаментных конструкций, применяемых сегодня в малоэтажном строительстве, – бетонные или железобетонные (столбчатые, ленточные, плитные, свайные).

Причина такой популярности бетона – приписываемые ему свойства: надежность, способность лучше сохранять тепло, а значит возможность отказаться от утепления цоколя, пола и коммуникаций.

Хотя такая точка зрения распространена широко, не стоит слепо доверять мифам о бетоне, ведь, как любой строительный материал, он имеет как преимущества, так и недостатки, а при работе с ним нужно учитывать ряд особенностей.

С бетоном пол будет теплым, даже если дополнительно не утеплять его?

Это не так. Теплопроводность бетона выше, чем теплопроводность грунта, поэтому он промерзает быстрее, ускоряя процесс охлаждения пола. Более того, для таких конструкций очень важна должная организация теплоизоляции, так как из-за замачивания бетон будет не только промерзать значительно быстрее, но и начнет разрушаться.

Правда ли, что бетонное основание автоматически защищает коммуникации от промерзания?

И снова нет. Так как бетонный фундамент на естественном основании только ограждает подпольное пространство от ветра, но не решает проблему его утепления, при прокладке сетей водоснабжения и водоотведения нужно локально защищать трубы.

Отделка и утепление цоколя для бетона дешевле, чем для свайно-винтовой конструкции?

Основываясь на доводах, которые мы привели, опровергая предыдущие мифы, можно сделать вывод: бетон нуждается в утеплении ничуть не меньше винтовых свай. При этом в обоих случаях будут использоваться материалы, одинаковые по качеству и цене.

Цена бетона ниже, чем цена винтовых свай?

Сэкономить на бетонном фундаменте возможно, но только если строить его без учета действующих строительных правил и норм: использовать более дешевую марку бетона, сократить количество арматуры или толщину ее сечения, урезать объем мероприятий по устройству гидроизоляции и т.п.

Разумеется, Вы должны быть готовы к тому, что все это отразится на качестве будущего основания.

При строительстве легких конструкций бетонный фундамент не нужно сильно заглублять?

Под действием сил морозного пучения недостаточно заглубленный фундамент начнет смещаться или деформироваться (исключение – участки, сложенные прочными грунтами, не подверженными морозному пучению).

В итоге Вы ежегодно будете «подгонять» окна и двери, которые по весне будут открываться/закрываться с усилием. В общем – очередная экономия на качестве.

Может ли бетонный фундамент быть надежнее и прослужить дольше, чем свайно-винтовой?

Зависит, разумеется, от того, какой бетон и какие сваи были использованы. Качественный бетонный фундамент будет демонстрировать отличные показатели надежности и долговечности. Но срок службы свайно-винтового фундамента, при строительстве которого использовались сваи с толщиной стенки ствола, соответствующей грунтовым условиям площадки строительства (подробнее «Расчет толщины стенки ствола»), выполненные из качественной стали (подробнее «На что влияет марка стали?»), будет сопоставим со сроком службы традиционного бетонного основания, выполненного в соответствии со всеми технологическими требованиями.

Все сказанное выше доказывает, что достоинства бетона сильно преувеличены (подробнее «Что лучше: бетонный фундамент или винтовые сваи?»).

Обвязка для свайных фундаментов из железобетона, металла и дерева

В переводе с нем. Rost — решетка, Werk — строение. Ростверком называют конструкцию, связывающую элементы свайного фундамента в единое целое и формирующую основание для возведения стен. Говоря языком политэкономии, с установкой ростверка у дома появляется «базис для устойчивого роста»

Виды ростверков

Сваи или столбы — довольно частый вариант фундамента для одно-двухэтажных загородных домов, дач и бань. Устройство таких оснований, как правило, подразумевает применение специальной техники, создает сложности при создании подвала и требует тщательнейшего утепления нижнего перекрытия, но зато избавляет от большого объема земляных работ, а главное — позволяет вести строительство на проблемных грунтах и сложном рельефе. Свайные фундаменты оптимально подходят для участков с высоко залегающими подземными водами, с нестабильными, слабонесущими или пучинистыми грунтами (глины, суглинки и пр.), а также для площадок в холмистой местности или с ярко выраженным уклоном.

Чтобы отдельно стоящим сваям не грозил крен и нагрузка от дома распределялась на них равномерно, опоры должны быть жестко соединены в одну конструкцию. Этой цели и служит ростверк, являющийся контуром обвязки фундамента. Изготовить его можно из железобетона, металлопроката или дерева, — все зависит от того, какая несущая способность от него требуется. Тип ростверка, шаг и глубина установки опор определяются проектным расчетом.

Перед устройством ростверка следует убедиться, что верхняя плоскость всех свай или столбов находится строго на одном уровне, и при необходимости принять меры по их выравниванию. В любом случае в процессе монтажа обвязки важно строго следить за ее горизонталью, ведь даже небольшие перекосы могут обернуться неравномерной осадкой здания и деформацией ограждающих конструкций

Железобетонный ростверк

Такая обвязка значительно утяжеляет фундамент и требует особо прочного основания, поэтому обычно ее делают в сочетании с опорами из армированного бетона (готовыми забивными или отливаемыми прямо по месту). Это наиболее надежный вариант ростверка для массивных зданий со стенами из кирпича и блочных материалов. Фактически свайно-ростверковый фундамент данного типа представляет собой усиленную столбами бетонную ленту — со всеми присущими ей достоинствами (высокая несущая способность, прочность к изгибу) и недостатками (трудоемкость исполнения, продолжительное время застывания раствора). К сведению: для построек большой площади рекомендуется сооружать сплошное свайное поле, которое накрывают монолитной плитой.

Железобетонный ростверк

Бетонный ростверк может быть так называемым висячим (высоким), наземным (низким) или залегающим ниже нулевой отметки. В первом случае пояс обвязки возвышается над уровнем земли не менее чем на 15 см, что из-за отсутствия контакта с грунтом исключает влияние на него сил морозного пучения. Если ростверк поднят на значительную высоту, вертикальные опоры испытывают сильные нагрузки на поперечный изгиб, и поэтому в дополнение к ним иногда ставят наклонные сваи, придающие конструкции большую жесткость и прочность.

Наземная лента покоится на песчано-гравийной подушке толщиной 15–20 см, засыпанной в траншею и тщательно утрамбованной. Дренажная прослойка не позволяет талым и дождевым водам застаиваться под ростверком, однако она не способна противостоять силам, направленным на его выталкивание, так что данное решение возможно исключительно на непучинистых грунтах. Плюс в том, что отсутствие зазора между фундаментом и поверхностью земли не дает потокам холодного воздуха свободно гулять под нижним перекрытием, а также облегчает отделку цоколя дома.

Ростверк, расположенный ниже уровня земли, по сути является малозаглубленным ленточным фундаментом, передающим нагрузку не только на опоры, но и на грунт. Это самый трудозатратный вариант бетонной обвязки, требующий устройства дренирующей подушки, гидроизоляции, отмостки и возможный только при подходящих характеристиках грунта и низком УГВ.

Помимо монолитной ленты, железобетонные опорные столбы можно соединить сборным ростверком, сложенным из армированных бетонных балок прямоугольного сечения. Между собой элементы обвязки скрепляют раствором, а с опорами — бетонированием стыка и привариванием закладных арматурных стержней столба к монтажным петлям на балке

Что такое свайный куст?

В тех точках фундамента, где согласно проекту на опору будет ложиться повышенная нагрузка (например, от массивного камина с керамическим дымоходом, колонны или другой тяжелой конструкции), вместо одиночной сваи может быть установлен свайный куст. Так называется группа опор, расположенных рядом друг с другом и соединенных замкнутым ростверком, что позволяет создать стабильную и очень прочную базу, способную легко выдержать и увеличенную нагрузку, и давление грунта.

В частности, свайные кусты используют при возведении каменных заборов на подвижных грунтах (влагонасыщенных, осадочных и т. п.), где несущим стойкам будет постоянно грозить смещение. Разумеется, вбить под них не по одной, а по три сваи выйдет и дороже, и дольше, и трудозатратнее, даже если сделать это не по всей длине ограждения, а только на самых проблемных и ответственных участках. Но ради того, чтобы не увидеть свой забор завалившимся, на такие издержки все же стоит пойти.

Арматурные выпуски из свай соединяют с каркасом поперечными связями

Для отливки ленты сколачивают опалубку в ширину стен дома и высотой не менее 30 см (для надежности ее укрепляют подпорками), настилают на дно рубероид или пленочную изоляцию и вяжут по всей протяженности пояса силовой каркас. Арматурные выпуски из свай (длиной от 60–70 см) загибают и соединяют поперечными проволочными связями с верхним и нижним рядами арматуры в каркасе, — данная мера послужит дополнительной фиксации ростверка на опорах и полностью исключит вероятность его смещения при подвижках грунта. Расстояние между продольными стержнями — от 15 до 35 см, между армокаркасом и стенками опалубки (а также поверхностью отливки) — минимум 5 см, диаметр прутьев — 10–12 мм.

Далее послойно заливают бетон марки М200, уплотняя массу вибромашиной или штыкованием. По завершении работ ленту накрывают пленкой и оставляют набирать прочность (периодически отливку смачивают, чтобы она не растрескалась от быстрой потери влаги). После снятия опалубки ростверк с трех сторон покрывают водозащитными рулонными или обмазочными материалами, а сверху укладывают отсечную гидроизоляцию.

Основанием для железобетонного ростверка под каменные здания могут служить также металлические винтовые сваи. Опалубку устанавливают так, чтобы ее дно было расположено ниже верхушки опор и их головы находились в толще ленты. В стволы свай опускают два-три арматурных прута, соединяют их концы поволокой и продевают ее сквозь просверленные в верхней части трубы отверстия. Эти выпуски перевязывают с силовым каркасом ростверка. Дно опалубки гидроизолируют и бетонируют сначала сваи, а затем горизонтальный пояс (в сваях смесь тоже штыкуют, чтобы не было пустот).

При строительстве свайного фундамента с монолитной железобетонной обвязкой важно заранее предусмотреть в ленте технологические отверстия для ввода в дом коммуникаций и проветривания подпольного пространства (так называемые продухи). Если этого не сделать еще перед заливкой раствора, потом придется прорубать проходы в застывшем бетоне, рискуя ослабить конструкцию

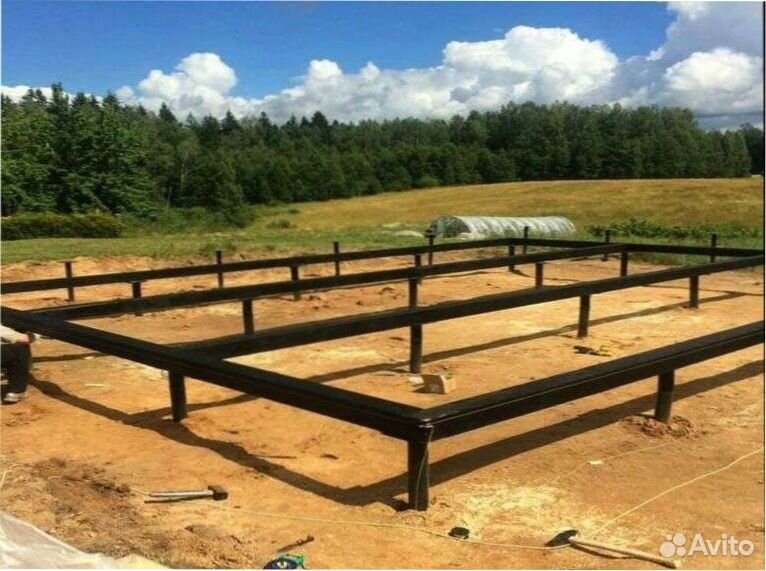

Металлический ростверк

Разрез каркасного дома с обвязкой свайного фундамента из металлического швеллера

Несмотря на то, что винтовые сваи в сочетании с железобетонной лентой прекрасно справляются с нагрузкой от массивных каменных стен, все же чаще всего они служат фундаментом для более легких деревянных и каркасных построек, для чего их связывают ростверком из швеллера шириной 12–20 см (в зависимости от диаметра свай). Используют с этой целью также и стальные двутавровые балки, уголки, профильные трубы.

Элементы пояса соединяют между собой электродуговой сваркой и дополнительно стягивают болтами. Швеллер, «надеваемый» на сваю полками вниз, приваривают прямо к опоре. Если его располагают полками вверх (так формируется ложе для укладки деревянного бруса или блоков из легких ячеистых бетонов) либо ставят на боковую грань, то, как правило, на сваю крепят оголовок в виде стальной пластины. Такая площадка необходима при монтаже двутавра и уголков (к примеру, два уголка образуют раму нужной ширины вместо швеллера), а также во всех случаях, когда требуется выровнять верхнюю плоскость опоры по горизонтали.

Еще одна функция оголовка — «запечатать» пустотелый ствол, то есть перекрыть попадание в него воды, когда обвязка проходит по внешнему (или по внешнему и внутреннему) контуру свай и приваривается к ним не сверху, а по боковым стенкам.

К слову: оголовок, не только металлический, но и отлитый поверх железобетонных столбов, — главный элемент безростверковых свайных фундаментов, выполняющий функцию опорной основы для конструктива здания. Кроме того, при реконструкции старых просевших построек, когда нужно завести под них укрепляющие опоры, наиболее надежным вариантом будут сваи с оголовками.

Антикоррозионную обработку металлической обвязки следует производить уже после ее монтажа, поскольку особенно нуждаются в защите как раз сварные соединения

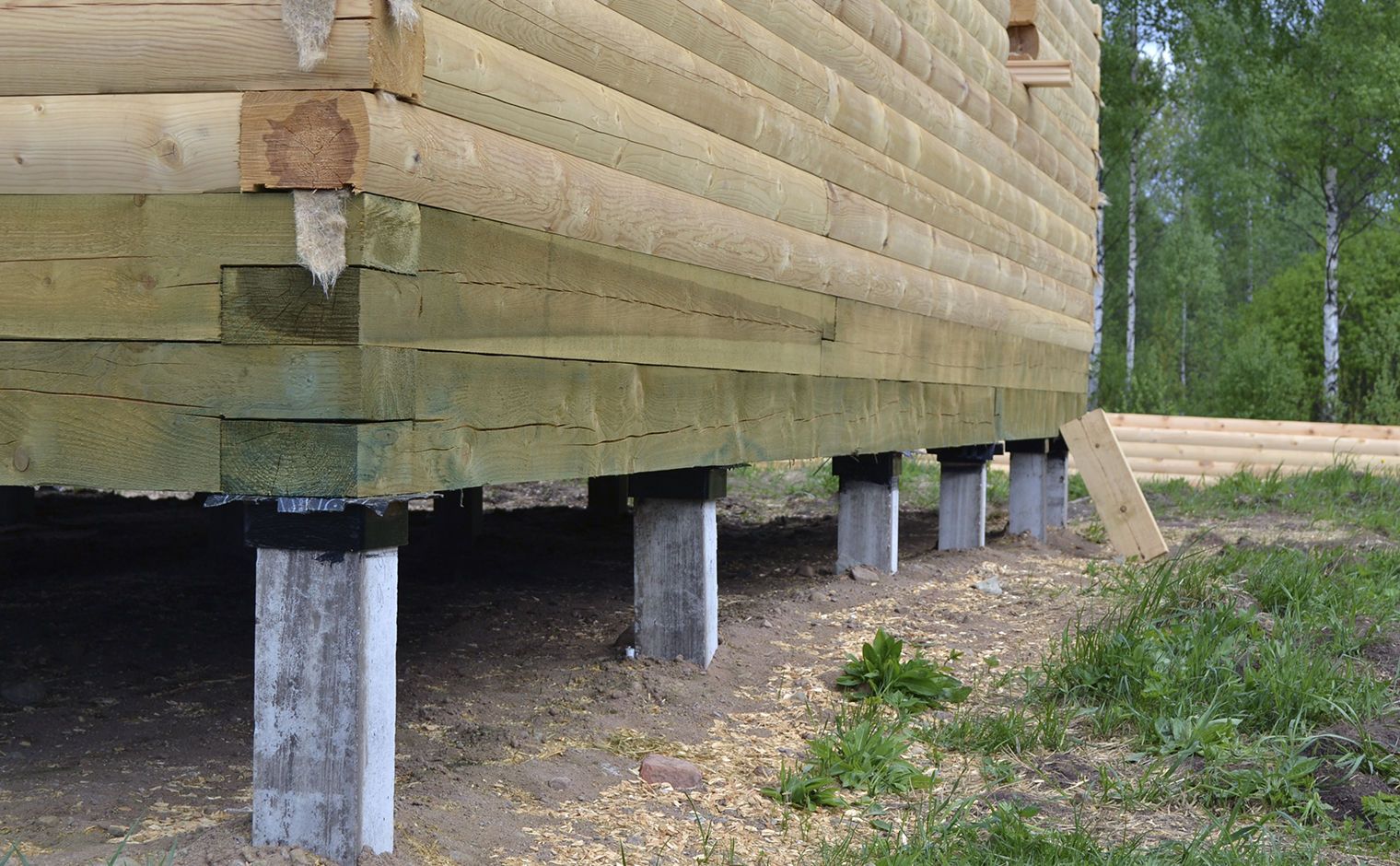

Деревянный ростверк

Фундамент из деревянных свай

Такую обвязку выполняют в случае брусовых и каркасных строений, не оказывающих большой нагрузки на фундамент (одноэтажный дом, баня и т. п.). В основе могут лежать как металлические винтовые, так и деревянные сваи. Последние изготавливают из окоренной прямоствольной ели, сосны, лиственницы (редко из дуба или кедра). Низ бревен заостряют либо «обувают» в стальные башмаки, а сверху надевают бугель — укрепляющие кольцо. Обязательная процедура — защита от порчи специальными пропитками, обжигом и обработка препаратами на основе масел и смол. Срок службы деревянных свай — до 20 лет, поэтому под капитальные строения использовать их нет смысла, но, скажем, для беседок, террас, детских игровых комплексов такой вариант фундамента вполне приемлем. Монтаж обвязочного бруса на стойках в данном случае ничем не отличается от способа крепления горизонтальных и вертикальных элементов в деревянном домостроении.

Конструкция свайного фундамента с деревянным ростверком

При устройстве деревянного ростверка по металлическим опорам его роль играет нижний венец брусовых стен или обвязочный контур «каркасника». К сваям приваривают оголовок, гидроизолируют его битумной мастикой или куском рулонного материала (дерево не должно соприкасаться с металлом) и фиксируют брусья стальными шпильками и крепежными уголками на болтах.

Перед монтажом древесину непременно нужно пропитать огнебиозащитными составами, которые повысят ее сопротивляемость возгоранию и предохранят от биопоражений. От качества такой обработки в немалой степени зависит надежность и срок службы конструкции.

Свайный фундамент -плюсы и минусы выбор советы

Существует несколько разновидностей фундаментов, которые отличаются по типу конструкции. Фундамент – важная часть, которая отвечает за надежность строения.

Самым распространенным типом фундамента является основание, возведенное на сваях. Свайный фундамент имеет свои плюсы и минусы.

Плюсы свайного основания

Применение свайного фундамента в строительстве имеет следующие положительные стороны:

• такое основание можно строить в плохих геологических условиях;
• свайный фундамент стоит дешевле других типов оснований;
• высокая скорость возведения фундамента;
• щадящие отношение к ландшафту местности;
• возводится даже в неблагоприятных климатических условиях;
• возможность многократного использования основания.

Вернуться к содержанию

Возведение основание в плохих геологических условиях

Зачастую верхний слой грунта мало подходит для построения здания. Для возведения постройки существуют следующие препятствия:

• Хороший твердый грунт расположен слишком глубоко под рыхлой поверхностью, которая не способна выдержать несущую конструкцию строения;
• Высокие широты имеют большую глубину промерзания, а верхние слои грунта содержат глинистые и пылеватые частицы, которые делают грунт рыхлым и малопригодным для строительства;
• Слой насыщенного водой песочного грунта;
• Обилие подземных ручьев;
• Поверхность, на которой возводится здание, имеет сильный наклон.

В неблагоприятных геологических условиях наилучшим решением является выбор основания, возведенного на сваях.

Вернуться к содержанию

Доступность и скорость выполнения работ

Возведение других типов фундамента в плохих геологических условиях спровоцирует значительное удорожание строительных работ. Свайное основание обходится недорого, но не уступает по качеству другим видам фундаментов.

Ленточный или сплошной фундамент потребует больших временных затрат по сравнению со свайным фундаментом. Нередко данный тип основания выбирают, если сроки возведения постройки поджимают.

Возведение фундамента на сваях практически не затрагивает почву. В силу особенностей конструкции строительство такого основания не требует проведения земляных работ. Глубина свайного фундамента незначительна, поэтому такая конструкция наносит минимальный ущерб окружающей природе.

Объем земляного грунта, который необходимо извлечь при возведении фундамента, минимален. А в случае применения забивных свай извлечение грунта вообще не требуется.

Вернуться к содержанию

Долгий срок эксплуатации

Свайный фундамент имеет длительный срок эксплуатации. Фундамент на сваях также хорошо подходит для временных построек. Он легко возводится и разбирается.

При возведении временных построек во время экспедиций и теплиц нагрузка на свайный фундамент минимальна, поэтому используют винтовые сваи, которые не заливаются бетоном. При переезде временные постройки быстро разбираются. Использование винтовых свай для временных строений экономит время и средства, увеличивает мобильность и оперативность строительных работ.

Вернуться к содержанию

Зимнее строительство

Строительство в зимний период актуально для России, большая часть которой расположена в северных широтах. Строительство не всегда можно прекратить зимой, поэтому рабочим приходится прибегать к использованию свайного фундамента. Такой подход позволяет проводить строительные работы круглый год.

Плюсы и минусы строительства с применением свайного фундамента зимой:

• благодаря использованию свай можно получить прочную конструкцию даже на замерзшем грунте, независимо от наклона строительной площадки;
• при возведении свайного фундамента отпадает необходимость в расчистке и высушиванию земли. В регионах, где преобладает вечная мерзлота, использование свай является единственным строительным решением;
• сваи не требуют проведения дополнительных процедур для сохранения эксплуатационных качеств в условиях низких температур;
• сваи легче подвозить к месту строительных работ, чем другие материалы;
• для возведения свай не требуется большое количество работников;
• благодаря сваям можно возвести здание даже на поверхности замерзшего озера.

В северных регионах нужно проводить утепление свайно-винтового фундамента. Свайный фундамент имеет свои недостатки, которые необходимо учитывать перед началом строительных мероприятий.

Вернуться к содержанию

Минусы свайного основания

К недостаткам свайного фундамента относятся следующие свойства:

• Проектирование строительства и составление плана обойдется дорого;
• Свайный фундамент плохо переносит большие нагрузки и может не выдержать давления массивных кирпичных стен. Чтобы сваи выдержали кирпичный дом, необходимо предварительно соорудить ростверк. Лучше всего сваи подходят для домов из дерева, пенопласта и СИП-панелей;
• Забивные и винтовые сваи необходимо приобретать в специализированных магазинах. Обычный ленточный фундамент можно сделать собственноручно. Поставщик может изготовить сваи из некачественного материала. Выявить такой брак проблематично даже для специалиста;
• Установка свай требует специальных навыков. Для этого необходимо нанимать бригаду строителей;
• Сваи могут заржаветь и прогнить в случае неправильной обработки. Утратившие несущую способность сваи спровоцируют разрушение дома и могут быть опасны для жизни. Важно предварительно сделать правильную антикоррозионную обработку;
• Свайный фундамент плохо подходит для каменистой местности. Камни и валуны способны повредить сваю, что приведет впоследствии к коррозии, ржавчине и разрушению сваи;
• Первые этажи дома, построенного на свайном основании, могут быть очень холодными, потому свайный фундамент не подразумевает наличия подпола или подвала.

Вернуться к содержанию

Отделка свайного фундамента

Существует несколько видов облицовки, благодаря которым можно закрыть пространство, образованное под свайным фундаментом:

• Сарай можно облицевать с помощью асбоцементных листов, которые крепятся болтами или шиферными гвоздями;
• Фундамент жилого здания можно облицевать шифером, на который прекрасно крепятся различные виды декоративной плитки;
• Облицовку можно проводить с использованием цементно-стружечных плит. Такой материал является более прочным и легко поддается механическому воздействию пилы или сверления;
• В качестве основания под плиточное покрытие можно использовать OSB плиты, чьей вяжущей основой являются полимерные смолы;
• Использование цокольных фиброцементных или полипропиленовых панелей позволит значительно облегчить процесс облицовки, создав имитацию натурального камня или кирпича.

Если расстояние между фундаментов и грунтом не превышает 40 см, то необходимость в облицовке отпадает. При большем расстоянии между наземной частью и основанием можно оборудовать летний цокольный этаж или веранду.

Вернуться к содержанию

Заключение

Возведение жилых, конструкций, гаражей, сараев, теплиц и временных сооружений на свайном фундаменте имеет свои достоинства и недостатки. В некоторых климатических и геологических ситуациях использование балочных несущих конструкций оправдано. Также свайный фундамент является удобным и быстрым решением для сооружения небольших или временных конструкций.

Не нашли ответов в статье? Больше информации по теме:

Свайный фундамент под забор на сваях

Самым приемлемым вариантом ограждения, охраняющей от несанкционированного доступа к недвижимому и движимому имуществу, а также проникновения бродячих животных и хищников на охраняемую территорию, выступает забор. При его возведении необходимо помнить, что вся демонстрируемая красота и мощь опирается на определенную основу. В большинстве случаев это ленточный фундамент для забора, но если грунтовые пласты нестабильны, то роль каркасной стойки могут выполнять и винтовые сваи.

Каким сделать забор?

При выполнении заградительных работ, выбор часто падает на быстровозводимые строения. Одним из сооружений такого типа выступает заграждение на свайно-винтовом фундаменте. Сваи при этом могут выполнять и функции опорных столбов. Для создания пролетов могут применяться такие материалы как:

• металл: кованые секции, профнастил;
• сетка-рабица или сварная с полимерным покрытием;
• бетон или кирпич;
• деревянный штакетник.

Каменные или кирпичные ограждения возводятся не за один день, и при их установке учитывается требование по мощности и прочности. Если же возводится не капитальное заграждение, а временное, переносимое, то в качестве опорных элементов лучше выбрать ввинчиваемые столбики, монтаж и демонтаж которых не принесет большого вреда территории.

Факторы, влияющие на тип фундамента для забора

Какой бы материал для пролетов вы не использовали, есть ряд важных факторов, учитываемых при проектировании.

1. Это, прежде всего, высота сооружения и грунтовая структура участка, где оно размещается.Давление на каркас строения зависит от габаритных параметров. А риск непродолжительной эксплуатационной пригодности изгороди на бетонной основе напрямую зависит от наличия подвижных составляющих в структуре земли на участке. Неустойчивость строения может привести к нарушению его целостности в местах, где происходит движение грунтовых масс.
2. Конкретные эксплуатационные параметры опорного элемента для соответствия требованиям безопасности и надежности. Чем стабильнее земляные породы, тем обширнее выбор базисной конструкции.
3. Необходимость переноса при расширении или сужении территории владения обусловливает применение основания с возможностью демонтажа без последствий для почвы в виде строительного мусора. Особенно, если земля используется для культивирования растений и создания парковой зоны.
4. Желание снизить затраты, оптимизировать вложения влияет на выбор материалов для пролетов, что, в свою очередь, конкретизирует особенности создаваемых опорных точек.

Преимущества винтовой сваи

Почему лучше использовать ввинчиваемые опоры, в чем преимущества этого устройства? Прежде всего, свайно-винтовой фундамент – эффективное на сегодня решение проблемы, касающейся обустройства каркасной базы под любое строение, размещаемое на территории малоустойчивых пластов.

Первое, что нужно определить, какова глубина залегания устойчивых пород, чтобы выбрать длину сваи для их достижения. Поэтому исследование структуры земли – обязательное условие, если вы желаете, чтобы постройка характеризовалась как:

• надежная;
• прочная;
• долговечная.

К немаловажным особенностям винтовой сваи относится возможность их монтажа и демонтаж в любой сезон года.

Ограждение с пролетами из самого тяжелого камня, особенно, если каркасная база для него выполнена из ввинчиваемых каркасных элементов с достаточной способностью противостоять большому давлению, – лучшее решение, если речь идет о бюджетном варианте основы. Даже если возвести каменное ограждение от трех метров ввысь, при правильном расчете количества и строения опорных составляющих вам обеспечена долговечная устойчивость заграждения.

Свая, представляющая собой металлическую трубу с приваренными лопастями или литое изделие, под воздействием ручного или механического ввинчивания входит в землю, достигая устойчивых пластов и закрепляясь в них. Благодаря спиральному строению, вес удерживаемой конструкции распределяется на большую площадь, а не концентрируется на концевой точке опоры.

Как бы впоследствии не вели себя нестабильные слои почвы, находящиеся над устойчивым пластом с закрепившимся ввинчиваемым изделием, на него их «поведение» никак не повлияет. В этом суть такой опорной точки. Сваи длиной в несколько десятков метров позволяют размещать заграждение в самых непредсказуемых по поведению грунтовой породы местах, что обеспечивает надежную защиту от несанкционированного проникновения на огражденную территорию в течение десятилетий и веков. К тому же металлическая свая намного легче таких строительных материалов как камень и бетон, что позволяет снизить нагрузку на грунтовые массы.

При необходимости возведения тяжелых заграждений внутри несущего элемента размещается арматура, заливаемая бетоном, что обеспечивает еще большую устойчивость и несущую способность. Это предусмотрено конструкцией свай и особенностями их монтажа.При условии соблюдения допустимого давления на лопасти достигаетсяожидаемыйопорныйэффект от свайно-винтового фундамента.

Типоразмеры свай для ограждений

Для ограждений с небольшим весом пролетов вполне подойдут опоры диаметром 57 миллиметров. Это могут быть заборы из металлического профиля или сетки-рабицы. Ограждения с большим весом лучше сооружать, опираясь на основу из свай диаметром 76 или 89 миллиметров.

При необходимости большого заглубления следует учитывать, на что возлагаются функции опорной стойки. Если это продолжение сваи, то необходимо при выборе размера опоры учитывать глубину ее погружения и степень возвышения столба. Также следует принимать во внимание требования к размерам спиральной части, которая и выполняет функцию распределения нагрузки на грунт.

Особенности монтажа фундамента из винтовых свай

При сооружении ограждений значительной высоты необходимо учитывать степень парусности такого забора, поэтому для укрепления сооружения желательно делать не менее двух прогонов между соседними столбиками – в нижней, верхней, средней части высоты с соответствующими креплениями. Это в большей степени касается ограждений из профнастила. Поскольку материал сравнительно легкий, то усиление

фундамента под забор из профнастила в виде мощных свай не нужно, однако прогоны желательно делать из расчета один на метр высоты ограждения. В этом случае никакой ветер не страшен – он не сможет повалить забор.

Также стоит сказать об отличии лопастных свай от призматических бетонных с заостренным концом. Последние не всегда обеспечивают устойчивость при пучении грунтов после зимнего промерзания, так как сваи могут выталкиваться. А опора с лопастями предоставляет возможность надежно закрепить ограждение и не заботиться весной о корректировке по высоте.

Если в ствол сваи устанавливается декоративный столб, то заливка бетона внутренней части может и не понадобиться. В этом случае сваю обрезают как можно ниже у грунта и устанавливают столб с требуемыми параметрами.

В считанные часы вам смонтируют нужное количество свай вручную или механическим способом с привлечением сваебура или гидробура. В результате вы получите основу, отвечающую всем необходимым стандартам строительной сферы, а также имеющую необходимые параметры несущей способности и долговечности.

Типы фундаментов и их применение в строительстве

🕑 Время чтения: 1 минута

Фундаменты делятся на мелкие и глубокие. Обсуждаются типы фундаментов под мелкие и глубокие фундаменты для строительства зданий и их использование.

Желательно знать пригодность каждого типа фундамента перед их выбором в каком-либо строительном проекте.

Виды фундаментов и их применение

В строительстве используются различные типы фундаментов:

1. Фундамент мелкого заложения
   • Отдельная опора или изолированная опора
   • Комбинированная опора
   • Ленточный фундамент
   • Плот или мат фундамент
2. Фундамент глубокий
   • Свайный фундамент
   • Валы или кессоны просверленные

Типы фундаментов мелкого заложения

1. Индивидуальная или изолированная опора

Отдельное или изолированное основание — это наиболее распространенный тип фундамента, применяемый при строительстве зданий. Этот фундамент строится для одной колонны и также называется подушечным фундаментом.

Форма индивидуального фундамента — квадрат или прямоугольник, и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и допустимой несущей способности грунта.

Прямоугольная изолированная опора выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и безопасной несущей способностью 100 кН / м ² , тогда требуемая площадь опоры будет 200/100 = 2 м ² . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

2. Комбинированная опора

Комбинированная опора создается, когда две или более колонны расположены достаточно близко и их изолированные опоры перекрывают друг друга. Это комбинация изолированных опор, но их конструкция отличается.

Форма основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

3. Раздвижные или ленточные и стеновые опоры

К основанию относятся те, у которых основание шире, чем у типичного фундамента несущей стены. Более широкое основание этого типа фундамента распределяет вес строительной конструкции на большую площадь и обеспечивает лучшую устойчивость.

Подножки

Раздвижные опоры и опоры стен используются для отдельных колонн, стен и опор мостов, где несущий слой почвы находится в пределах 3 м (10 футов) от поверхности земли.Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции над базовой площадью конструкции.

Их не следует использовать на почвах, где есть вероятность попадания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

4. Плот или циновка

Плотные или матовые фундаменты — это типы фундаментов, которые распространяются по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен.

Плот или мат фундамент

Матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Это используется для предотвращения неравномерного оседания отдельных опор, поэтому они спроектированы как единый коврик (или комбинированная опора) всех несущих элементов конструкции.

Подходит для обширных грунтов, несущая способность которых меньше подходит для раздвижных опор и стеновых опор. Плотный фундамент экономичен, когда половина площади конструкции покрывается индивидуальными опорами и предусмотрены стенные опоры.

Эти фундаменты не следует использовать там, где уровень грунтовых вод находится выше несущей поверхности почвы. Использование фундамента в таких условиях может привести к размыву и разжижению.

Типы глубокого фундамента

5. Фундамент свайный

Свайный фундамент — это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на пласты твердой породы, находящиеся намного глубже уровня земли.

Свайный фундамент

Свайные фундаменты используются для передачи тяжелых нагрузок от конструкций через колонны на твердые слои почвы, которые находятся намного ниже уровня земли, где нельзя использовать мелкие фундаменты, такие как раздвижные опоры и матовые опоры.Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясение и сила ветра.

Подробнее о Deep Foundations

Свайные фундаменты обычно используются для почв, где почвенные условия у поверхности земли не подходят для тяжелых нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент выдерживает нагрузки от конструкции за счет поверхностного трения и торцевых опор. Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

6. Просверленные валы или фундамент кессона

Просверленные стволы, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, рассмотренным выше, но представляют собой монолитные фундаменты с высокой пропускной способностью. Он противостоит нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног и / или комбинации обоих этих факторов.Строительство просверленных валов или кессонов выполняется с помощью шнека.

Рис. Просверленные валы или фундамент кессона (Источник: Hayward Baker)

Просверленные валы могут передавать нагрузки на колонны, превышающие свайные основания. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Просверленные валы или кессонный фундамент не подходят при наличии глубоких залежей мягких глин и рыхлых водовмещающих сыпучих грунтов. Он также не подходит для почв, где обрушительные образования трудно стабилизировать, грунты, состоящие из валунов, существуют артезианские водоносные горизонты.

Резюме:

Каковы общие классификации фундаментов?

Фундаменты зданий в целом подразделяются на мелкие и глубокие фундаменты.

Какие бывают типы мелкого фундамента?

Типы фундаментов мелкого заложения: индивидуальные или изолированные, комбинированные, ленточные, плотные или матовые.

Какие бывают типы глубокого фундамента?

Типы фундаментов глубокого заложения — свайный фундамент и бурильные стволы или кессоны.

В чем разница между свайным фундаментом и просверленными валами?

Просверленные валы действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты высокой прочности. Он может переносить нагрузки на колонны, превышающие свайный фундамент. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

В чем разница между изолированным и комбинированным фундаментом?

Комбинированная опора создается, когда две или более колонны расположены достаточно близко и их изолированные опоры перекрывают друг друга.Это комбинация изолированных опор, но их конструкция отличается.

Когда используется плот или мат?

Плотный или матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Плоты используются для предотвращения неравномерной осадки отдельных опор, поэтому они спроектированы как комбинированные опоры всех несущих элементов конструкции.

Подробнее: Исследование грунта и типы оснований на основе свойств грунта

Альтернативные глубокие фундаменты

Глубокие фундаменты обычно используются при работе с холодными фундаментами (фундаменты могут замерзнуть), участками с глубоко укладывающейся плохо уложенной насыпью и / или торфом, участками с неглубокими грунтовыми водами с плохо размещенными насыпями и / или торфом, а также участками с разжижаемыми почвами. В основном глубокие фундаменты используются, когда более рентабельно или эффективно по времени, в зависимости от объема проекта, использовать глубокие фундаменты, а не выкапывать материал, который не подходит для несения нагрузки и заменяется структурным заполнителем. Глубокие фундаменты переносят нагрузки от конструкции мимо неглубоких грунтов на более глубокие грунты, которые подходят в качестве несущих.

• Забивные стальные сваи — наиболее распространенным типом глубоких фундаментов являются забивные стальные трубы.Обычно это трубные сваи, забиваемые ударным или вибрационным молотком. В зависимости от типа грунта, на котором устанавливаются сваи, несущая способность создается за счет поверхностного трения и / или концевой опоры.
• Винтовые сваи — Винтовые сваи становятся все более популярными и являются отличной альтернативой трубным сваям для определенных проектов. Эти сваи уменьшают глубину фундамента и, как правило, требуют меньшего оборудования, чем сваи труб, поэтому они лучше всего подходят для ограниченной строительной площади, труднодоступных и удаленных участков. Винтовые сваи обычно состоят из центрального вала меньшего размера (2–4 дюйма в диаметре) с большими спиральными опорными пластинами (диаметром 6–18 дюймов), приваренными к центральному валу. Винтовые сваи устанавливаются с помощью вращающейся забивной головки, которая вращает сваю с помощью винтовых пластин, чтобы втягивать сваю в землю, как винт. Большинство винтовых свай не могут нести большую боковую нагрузку, поэтому для обеспечения боковой нагрузки устанавливаются разбитые сваи. Мы работаем над несколькими проектами, в которых использовались индивидуальные большие центральные валы с большими спиральными опорными пластинами.
• Другое (бетонные / деревянные опоры и т. Д.) Некоторые менее распространенные типы глубоких фундаментов — это бетонные или деревянные опоры. Эти типы глубоких фундаментов используются в специальных проектах, или их использование требует различных ограничений проекта. Мы спроектировали различные типы глубоких фундаментов по всему штату Аляска в соответствии с требованиями проекта.

Глубокий (свайный) фундамент — расчеты, методы проектирования и строительства

Сваи — это относительно длинные и тонкие элементы, используемые для передачи нагрузок на фундамент через слои грунта с низкой несущей способностью на более глубокий грунт или скалу с более высокой несущей способностью.Метод, которым это происходит, лежит в основе простейшей классификации типов свай. У нас есть два основных типа свай (типы свай):

1. Сваи опорные

2. Сваи фрикционные (или плавающие)

Для обоих типов свай требуется дополнительное различие в зависимости от способа установки.

1. Забивные (или вытесняющие) сваи: Эти сваи обычно предварительно формуются перед забиванием, подъемом, привинчиванием или забиванием в землю.
2. Буронабивные сваи: Для этих свай сначала просверливается отверстие в земле, а затем обычно в нем формируется свая.

Эти категории можно подразделить на:

Большой рабочий объем

• Предварительно сформованная — вбивается в землю и остается на месте
  • — массив — древесина / бетон
  • — Пустотелый с закрытым концом — Стальные или бетонные трубы
• Формируется на месте — закрытые трубы забиваются, затем извлекаются, заполняя пустоты бетоном

Малый рабочий объем

• Винтовые сваи
• Стальная труба и двутавровые секции — (секции трубы могут закупориваться и стать большим смещением)

Без смещения

• Пустота, образованная бурением или выемкой грунта, затем заполненная бетоном.Во время строительства может потребоваться поддержка отверстия, для чего существует два основных варианта.
  • Стальной кожух
  • Буровой раствор

Нагрузки на сваи

На поверхность почвы со стороны вышележащей конструкции могут применяться комбинации вертикальной, горизонтальной и моментной нагрузки. Для большинства фундаментов нагрузки, прикладываемые к сваям, в основном вертикальные. Горизонтальные нагрузки, возникающие из-за ветровых нагрузок на конструкции, обычно относительно невелики, и ими пренебрегают.Однако для свай на пристанях, фундаментов опор мостов, высоких дымовых труб и морских свайных фундаментов важно учитывать поперечное сопротивление.

Здесь рассматривается только расчет свай, подверженных вертикальным нагрузкам. Анализ свай, подверженных боковым и моментным нагрузкам, более сложен из-за характера взаимодействия грунт-конструкция. Помимо их способности передавать нагрузки от фундамента на нижележащие пласты, сваи также широко используются в качестве средства контроля осадки и дифференциальной осадки.В этих примечаниях учитывается только предельная осевая нагрузка.

Сваи с вертикальной нагрузкой

Максимальная вместимость одинарных свай

Общее сопротивление свае можно разделить на составляющие от основания и вала. Рассмотрение статического равновесия дает окончательную производительность как:

P _u = P _su + P _bu — W

P _u Предельная несущая способность сваи

P _bu = Предельное сопротивление в основании сваи (Базовое сопротивление)

P _{su =} Предельное сопротивление боковому сдвигу на стволе сваи (Сопротивление вала)

W = Собственный вес сваи

Базовое сопротивление

При анализе поведения сваи предельное сопротивление основания принято выражать как

.

P _bu = A _b (f _b + p _o )

A _b = Площадь на плане свайного основания

f _b = Чистое предельное сопротивление на единицу площади основания

p _o = давление вскрыши на уровне основания

Если свая не выступает над поверхностью почвы, выясняется, что вес сваи обычно аналогичен силе, создаваемой давлением покрывающих пород. Таким образом,

W ≈ A _b p _o

и P _u = P _su + A _b f _b

Боковое сопротивление

As = Площадь контакта ствола сваи с почвой

= Среднее конечное сопротивление стороны на единицу площади

В общем, боковое сопротивление будет функцией глубины под поверхностью, потому что как недренированная прочность su (краткосрочный недренированный анализ), так и эффективные напряжения (долгосрочный анализ) увеличиваются с глубиной.Среднее напряжение сдвига можно математически выразить как

где L — длина сваи

Анализ общего напряжения (глинистые почвы)

Для этих почв предельная емкость часто определяется краткосрочным (недренированным) состоянием.

Базовое сопротивление

Это простая проблема несущей способности, то есть

где qf — предельная несущая способность. Для грунта с fu = 0 предельную несущую способность можно записать как

q _f = N _c s _u + g D = N _c s _u + p _o

Чистое предельное сопротивление просто

f _b = N _c s _u

и предельное базовое сопротивление примерно

P _bu = A _b (N _c s _u + p _o )

Условно принимать c _u = c _ub

, где переводник — сопротивление недренированному грунту на сдвиг у основания сваи, при условии, что fu равно нулю.Затем значение Nc можно получить из диаграммы Скемптона (p28 Data Sheets), которая применима для Φu = 0.

При использовании этой таблицы важно проверить отношение длины к диаметру L / D (D / B на диаграмме). Обычно предполагается, что свайные основания можно рассматривать как глубокие фундаменты и что N _c = 9. Однако, если L / D меньше 4, N _c будет меньше 9, как показано в таблице ниже, и предельная емкость будет также уменьшена.

Боковое сопротивление

Для оценки бокового сопротивления насыщенных глин используются методы анализа как полного, так и эффективного напряжения.Здесь мы рассматриваем только метод полного напряжения или α-метод.

su (z) = недренированная прочность грунта на глубине z

α = эмпирический коэффициент уменьшения, который зависит от:

• Тип грунта
• Тип сваи
• Прочность почвы (см. Таблицу ниже, лист данных стр.105)
• Способ установки
• Время с момента установки

При отсутствии дополнительной информации для оценки α можно использовать приведенную ниже таблицу.

Сообщите нам в комментариях, что вы думаете о концепциях в этой статье!

О влиянии свайного фундамента существующих многоэтажных домов на окружающие постройки

Свайный фундамент является своеобразной формой фундамента. В последние годы из-за роста населения и экономического развития в Китае высотные здания стали появляться в поле зрения людей. В связи с развитием инженерного строительства были значительно улучшены тип и технология свайного фундамента, а также контроль и обнаружение одиночной свайно-свайной группы.В связи с влиянием осадки свайного фундамента на окружающую среду высотных зданий в данной статье в основном исследуются с точки зрения осадки одиночной сваи и осадки свайной группы. В соответствии с методом строительства свайного фундамента, монолитная свая с погружной трубой под статическим давлением может создавать эффект сдавливания грунта при строительстве свайного фундамента. Проведен экспериментальный анализ. Согласно инженерному примеру, численное моделирование методом конечных элементов используется для анализа степени влияния осадки свайного фундамента на соседние здания с плотом и без него, а возможность и правильность численного моделирования анализируются путем сравнения результатов моделирования с измеренными значениями. В данной статье в основном исследуется влияние осадки свайного фундамента высотных зданий на окружающие здания с точки зрения проблем и решений.

1. Введение

После реформ и открытости, наряду с постоянным развитием экономической ситуации в Китае, масштабы урбанизированной жизни постоянно увеличивались. Однако из-за ограниченной площади земельных ресурсов Китая это также приводит к нехватке городских построек, что требует повышения коэффициента использования городских земель.Люди начали диверсифицировать ограниченные земли для городского строительства, что привело к появлению высотных зданий, трехмерных транспортных линий, трехмерной прокладки городских трубопроводов и других объектов. Для строительства высотных и многоэтажных зданий с целью повышения эффективности землепользования требуется фундамент с хорошей устойчивостью и высокой несущей способностью. Поскольку естественный грунт не может соответствовать требованиям этой конструкции, свайный фундамент обладает такими преимуществами, как хорошая устойчивость, высокая несущая способность и сильное сопротивление выдергиванию, что широко используется в фундаменте высотных зданий. Однако в сложных ситуациях, таких как подземные туннели в высотных зданиях, это плохо скажется на конструкции свайного фундамента или окружающих зданиях. И существующих справочных материалов о влиянии конструкции и осадки свайного фундамента на соседние здания относительно немного, но в практической инженерии все больше внимания уделяется влиянию конструкции и осадки свайного фундамента на соседние здания. Таким образом, влияние осадки свайного фундамента на соседние здания, изученное в данной статье, окажет большую помощь при строительстве свайного фундамента в будущем.В данной работе метод конечных элементов и метод численного моделирования используются для исследования влияния осадки свайного фундамента на окружающую среду существующих высотных зданий. Поэтому изучение осадки свайных фундаментов высотных зданий неизбежно и имеет очень важное теоретическое и практическое значение. Поле смещения окружающего грунта получается с помощью теории осадки свайного фундамента, основанной на методе смещения при сдвиге, а затем рассчитываются значения осадки и смещения окружающих зданий, которые проверяются численным моделированием и инженерными примерами.

В наше время общество постоянно меняется в сторону урбанизации и модернизации. Возникновение многоэтажек — это еще и социальная потребность. Рост высоты отражает не только рост стоимости земли и потребность в использовании площадей, но и демонстрацию силы капитала и символа экономического процветания. Существование высотных зданий повлияет на малоэтажные здания и многие прилегающие районы. Воздействие новых высотных зданий на окружающую среду в основном проявляется на этапе выемки котлована под фундамент здания и этапе строительства фундамента здания.Существует несколько исследований стадии нагрузки основной конструкции нового здания и стадии использования здания после герметизации крыши, и в большинстве ограниченных исследований не учитывается влияние надстройки. Этот метод рассматривает только нагрузку надстройки как равномерно распределенную нагрузку на основании здания. Этот метод не может полностью отразить дополнительное влияние нагрузки здания на окружающую среду. На этапе эксплуатации здания после герметизации кровли, когда здание подвергается ветровой нагрузке, под действием ветровой нагрузки будет происходить дополнительная деформация окружающей среды. В настоящее время нет однозначного вывода о дополнительной деформации окружающей среды, вызванной ветровой нагрузкой в ​​Китае. Свайный фундамент состоит из свай и крышек, соединенных с вершиной свай. Широко применяется при строительстве многоэтажных домов. Большое значение имеет обеспечение безопасности и устойчивости высотных зданий. В случае стихийных бедствий, таких как землетрясения или тайфуны, свайные фундаменты могут противостоять горизонтальным и моментным нагрузкам, вызванным землетрясениями или тайфунами, благодаря своей поперечной жесткости и общей устойчивости к опрокидыванию, чтобы избежать опрокидывания высотных зданий и обеспечить устойчивость высотных зданий.Разработка концепции зеленого архитектурного дизайна высотных зданий — новая концепция последних лет. Зеленые энергосберегающие технологии — основная техническая основа зеленого архитектурного дизайна. Применительно к проектированию высотных зданий это в основном относится к необходимости максимально сочетать характеристики самого высотного здания с помощью окружающих природных условий и окружающей среды. Дизайн экологичных зданий — это метод архитектурного проектирования, основанный на навыках защиты окружающей среды с использованием передовых достижений науки, технологий и оборудования.К основным характеристикам интеллектуального здания относятся комфорт, эффективность, адаптируемость, безопасность, удобство и надежность. Применение современных технологий может всесторонне улучшить психологический и физиологический опыт людей и создать комфортные условия для людей с точки зрения освещения, озеленения, освещения, вентиляции и других аспектов. В то же время применение интеллектуальной системы значительно сокращает потребление и расход ресурсов, энергии и расходов, снимает ограничения по времени и пространству, повышает эффективность использования ресурсов и обеспечивает более эффективное управление и услуги для люди.В процессе архитектурного проектирования мы должны уделять внимание гуманизации архитектурного пространства и учитывать множество факторов, включая художественные факторы, технические факторы и научные факторы. Если персонал сможет работать в комфортных условиях здания, люди не только будут испытывать чувство удовлетворения, но и смогут эффективно улучшать новаторство и эффективность работы. Ценность архитектуры в значительной степени зависит от комфорта архитектурной среды, которая включает в себя многие аспекты, такие как экологическая психология, архитектурная акустика и архитектурная оптика.При разработке архитектурных схем следует учитывать особые группы людей, включая инвалидов, пожилых людей, женщин и детей, чтобы создать разумную и научную безбарьерную среду, полностью отражающую гуманизацию. При исследовании эффекта уплотнения грунта свайного фундамента он применил теорию кругового расширения отверстия, предложенную предшественниками, для анализа упругопластического поведения трубных свай и получил аналитические выражения радиуса пластической зоны и смещения тела грунта. .Он проанализировал поле смещения, создаваемое сваей, находящейся под статическим давлением, методом конечных элементов и дало влияние отношения модулей сваи к грунту и характеристик трения на границе раздела свая-грунт на поле смещения при забивке сваи. Донг [1], основываясь на теории средней объемной пластической деформации песка, предложил упрощенный метод прогнозирования размеров пластической зоны вокруг свай статического давления, а также проанализировано влияние параметров сваи на пластическую зону.Есть много достижений о влиянии котлована на окружающую среду. Ван и Сюй [2], основываясь на большом количестве инженерных данных в Шанхае, предложили прогнозирующую кривую осадки поверхности, а также предложили метод прогнозирования дополнительной деформации зданий, вызванной выемкой котлована под фундамент. Проанализировано, что деформации прилегающих зданий котлованов соответствуют разным формам деформации подпорных конструкций. Результаты показали, что при возникновении толчков и выпуклой деформации на поверхности подпорных конструкций здания, прилегающие к котлованам, будут претерпевать заметный вогнутый прогиб.В нем были применены испытания физической модели и методы численного моделирования для анализа влияния смещения грунта на деформацию, трещины и жесткость стен существующих каменных зданий. Тан Юн и другие измерили влияние глубокого котлована на поселение близлежащих зданий. Результаты анализа показывают, что расстояние между зданием и котлованом, тип конструкции здания и тип фундамента здания существенно влияют на окончательную расчетную величину.

Теория осадки свайного фундамента включает теорию осадки одиночной сваи и теорию осадки группы свай. Теория осадки одинарной сваи очень важна для анализа влияния конструкции и осадки свайного фундамента на соседние здания. По осадке одиночной сваи он может быть расширен до расчета осадки группы свай. В настоящее время методы расчета осадки одиночной сваи в основном включают метод передачи нагрузки, метод теории упругости, метод сдвигового смещения, метод численного анализа и его упрощенный метод.Метод сдвигового смещения был первоначально установлен Куком [3] на основе экспериментального и теоретического анализа. Метод сдвигового смещения предполагает, что окружающее тело сваи в основном несет деформацию сдвига, а относительное смещение между сваей и грунтом отсутствует. Сопротивление трения со стороны сваи передается на окружающую область через кольцевой элемент. Деформация окружающего грунта вокруг стороны сваи идеально упрощается в виде концентрического цилиндра.Согласно методу сдвигового смещения Ma et al. [4, 5] обобщили его с упругой стадии на пластическую и получили анализ поля нелинейных перемещений грунта вокруг сваи. С быстрым развитием технологии численного анализа и компьютерных технологий и их широкого применения в инженерной практике, метод численного моделирования также быстро развивался и улучшался, а метод конечных элементов широко использовался при расчете свайных фундаментов. При анализе свай именно из-за зрелости и мощной функции метода конечных элементов, который может хорошо учитывать нелинейность и неоднородность грунта, а также характеристики границы раздела сваи и грунта, метод конечных элементов является наиболее важным. метод численного моделирования в инженерной практике и проектировании.Но на самом деле, из-за сложности расчета осадки свайного фундамента и многих соображений, метод конечных элементов все еще ограничивается анализом одной сваи и группы свай с небольшим количеством свай, и есть также ограничения. Однако некоторые результаты анализа методом конечных элементов отдельной сваи и группы свай были точно измерены с помощью инженерных и модельных испытаний [6]. Напряжение в фундаменте свайной группы формируется нагрузкой, действующей на одинарную сваю, распространяющуюся в фундамент, поэтому ее напряжение больше, чем у односвайного фундамента.Модуль упругости фундамента такой же, поэтому осадка фундамента свайной группы, как правило, больше, чем у односвайного фундамента. В инженерной практике обычно используемые методы расчета группы свай включают метод эквивалентного многослойного суммирования, метод коэффициента осадки и метод конечных элементов. Модель твердого фундамента является эквивалентным методом снятия фундамента. Он рассматривает свайный фундамент как твердый фундамент и рассчитывает осадку группы свай по неглубокому фундаменту без учета эффекта деформации сжатия между сваями.Из-за повреждения окружающего грунта уплотнительными сваями во время строительства теория кругового расширения отверстий и метод конечных элементов широко используются в практических инженерных расчетах. В данном исследовании в основном используются эти два метода для изучения влияния уплотнения при забивании свай на окружающую среду здания. При строительстве свайных фундаментов высотных зданий используются сваи двух видов: сборные свайные и монолитные. В данной статье в основном анализируются методы формирования сваи сборных железобетонных и монолитных свай.Бетонная свая — это свая из обычного железобетона или предварительно напряженного бетона. Сборные железобетонные сваи бывают двух типов: трубчатые и квадратные. Например, сборные бетонные трубные сваи обычно производятся центробежным методом на сборных заводах. Когда сборные длинные сваи, как правило, собираются рядом со строительной площадкой, обычно используется метод перекрытия. При изготовлении сборных железобетонных свай необходимо обеспечить ровность сборного участка и не допускать неравномерной осадки бетонных свай.Следует принять меры по изоляции между сваями, чтобы избежать склеивания между сваями или между сваями и нижними формами. Только когда прочность основной сваи или смежной сваи превышает 30%, можно заливать верхнюю сваю и прилегающую сваю. При заливке сборных железобетонных свай их следует заливать от верха сваи до конца сваи, чтобы избежать прерывания. Сборная железобетонная трубная свая . Как правило, монолитные сваи образуются в результате погружения трубы или эксплуатации. Арматурные каркасы закладываются в отверстия для свай, завершенные строительством, после чего производится заливка бетона.По окончании заливки бетон твердеет, после чего выполняется заливка конструкции свайного фундамента. Проходка свай обычно осуществляется ударным или вибрационным методом. Поскольку эти два метода при использовании вызывают огромную вибрацию, перед строительством необходимо хорошо поработать с защитой. Обычно для просверливания отверстий используется ручное или механическое сверление, но при столкновении с глиной механическое сверление не подходит. При использовании ручного сверления следует обратить внимание на дренажные работы. Подготовка строительства . Перед началом строительства все виды мусора и мусора на строительной площадке необходимо вычистить и привести в порядок, чтобы строительная площадка оставалась чистой и ровной, обеспечивала благоприятные условия для возведения свайного фундамента многоэтажных домов, избегала На качество строительства влияет неупорядоченность и неровность площадки в процессе строительства, а также обеспечение устойчивости и вертикальности свайного фундамента многоэтажного дома. После выравнивания площадки следует провести конструкцию планировки и строго проверить оси строительной площадки.Строительный персонал должен точно определить местонахождение линии управления в соответствии со строительными чертежами и многократно проверять правильность положения каждой сваи в соответствии с требованиями чертежей, чтобы избежать смещения. Кроме того, нам также необходимо подготовить машину и оборудование, необходимые для строительства, разместить или установить машину и оборудование в разумном положении и закрепить буровую машину, необходимую для этого проекта, в разумном положении, чтобы обеспечить разумное положение сваи.Ствол охранника закопан. После того, как подготовительные работы будут выполнены, следует провести заглубленный защитный ствол. Только хорошо проведя строительство на этом этапе, можно избежать обрушения стенки отверстия в процессе бурения. Для обеспечения качества конструкции в этом проекте применен стальной защитный ствол. Производство грязи. При бурении раствор можно использовать для охлаждения буровых долот и смазки бурового инструмента, а также для предотвращения обрушения свайных отверстий.Грязь обычно состоит из воды, глины и добавок. После определенной пропорции грязь можно полностью перемешать для достижения желаемых результатов. Буровая установка. Строительство сверления должно выполняться в соответствии с заранее установленной последовательностью и строго в соответствии со строительными стандартами, чтобы обеспечить правильную осевую линию и вертикальность и избежать явления отклонения отверстия. Кроме того, следует также отметить, что при бурении предварительно приготовленная суспензия должна добавляться непрерывно, а строительство выгрузки шлака должно выполняться вовремя.Очистка строительства. При сверлении следует вовремя контролировать диаметр, глубину и расположение отверстия. Когда отверстие для сваи достигает указанного стандарта параметра, его следует немедленно очистить, чтобы избежать явления осаждения жидкого навоза из-за длительного времени. Это не только повлияет на качество строительства, но и может вызвать обрушение сваи. В этом проекте для очистки отверстия используется вакуумный отсос. После завершения расчистки ямы должна быть проведена приемка качества строительства набивных свай на вышеуказанном этапе.Только когда качество каждого строительства будет соответствовать требованиям, можно будет продолжить строительство следующего этапа. Установка арматурного каркаса в отверстие. После завершения очистных работ сборный стальной сепаратор вставляется в отверстие для позиционирования и фиксации. В процессе установки и установки стального каркаса в отверстие необходимо принять соответствующие меры для предотвращения деформации стального каркаса. Стальная клетка должна располагаться вертикально в отверстии для сваи, чтобы избежать повреждения стенки отверстия в процессе подъема стального каркаса.Длину подвесных стержней также следует рассчитывать разумно, чтобы обеспечить плавную установку и установку стальных каркасов в отверстия. Когда установка арматурного каркаса в отверстие будет завершена, следует измерить глубину отверстия и толщину осадка в отверстии. Если он не соответствует требованиям, очистку скважины следует провести заново. Заливка бетона . Во избежание обрыва сваи и других явлений заливку бетона нельзя прерывать.Кроме того, следует отметить, что перед заливкой бетона необходимо хорошо провести перемешивание и перемешивание, чтобы водоцементное соотношение, осадка, удобоукладываемость и время начального схватывания бетона находились в предписанном диапазоне. Только обеспечив качество бетона, можно гарантировать качество монолитной сваи.

На основе фактического инженерного опыта создается трехмерная конечно-элементная модель и выполняется расчет выемки котлована под фундамент.Сравнивая результаты расчета модели с результатами измерений, можно увидеть, что численные результаты близки к результатам измерений, что показывает, что назначение геотехнических параметров является разумным в настоящее время. Проанализировано влияние осадки свайного фундамента на окружающие постройки. Результаты показывают, что в процессе строительства окружающие здания будут трескаться и разрушаться в близлежащих туннелях. Для реальной строительной инженерии монтажная нагрузка надстройки — это просто долгий процесс.Кроме того, форма фундамента нового здания в этом документе является единой и фиксированной, а в фактическом проекте необходимо определить форму фундамента в соответствии с отчетом геологической разведки, поэтому в документе не рассматривается влияние различных форм фундамента. В инженерном строительстве здания меньше подвержены воздействию выемки котлована и давления свай статического давления. Текущее состояние зданий в основном связано с неравномерной осадкой, вызванной соседними зданиями.В подобных проектах в будущем следует в полной мере учитывать различные факторы, влияющие на использование построек. Во время строительства следует своевременно и точно наблюдать за трещинами в окружающих зданиях, чтобы иметь актуальное состояние существующих построек. Разумное и точное суждение, а не просто вера в то, что оседание сваи или строительство неизбежно приведет к повреждению окружающих зданий.

2. Метод

2.1. Забиваясь на месте труба под статическим давлением

Метод строительства свайного фундамента представляет собой монолитную свайную трубу, погружающуюся под статическим давлением, поэтому при строительстве свайного фундамента будет создаваться эффект уплотнения, а эффект вибрации — небольшой.Это не учитывается при анализе. В основном анализируется влияние эффекта уплотнения на близлежащие здания. Данные смещения и осадки могут быть измерены в соответствии с контрольными точками, проложенными на участке, и правилами измерения. Основным объектом исследования является комплекс Цзиньцзя на территории строительства. Поэтому данные измерений соединения Jinjia выбраны для анализа в этом исследовании. Из-за ущерба, нанесенного уплотнительными сваями окружающему грунту во время строительства, можно нанести ущерб соседним зданиям, когда строительство ведется в городах или соседних зданиях, например, растрескивание грунта в соседних зданиях, обрушение туннелей и другие последствия [7 ].Таким образом, в этом исследовании необходимо понять механизм и режим повреждения в процессе строительства и предложить некоторые меры по уменьшению ущерба близлежащим зданиям. Существующие методы исследования эффекта уплотнения грунта включают теорию кругового расширения отверстия, метод конечных элементов, метод траектории деформации, теорию линий скольжения и испытание на модели:

Геометрическое уравнение

Условие текучести грунта

граничное условие

По формулам (1) — (3) радиус пластической зоны может быть получен следующим образом:

Граничное радиальное смещение пластической зоны

Дифференциальное уравнение равновесия и геометрическое уравнение тело элемента может быть получено.В сочетании с условием текучести и граничным условием тела грунта максимальное напряжение расширения на границе сваи и грунта может быть получено следующим образом.

где — радиус расширительного отверстия, Rp — радиус пластической зоны, а — расстояние от центра цилиндрического расширительного отверстия.

2.2. Метод конечных элементов

Метод конечных элементов — это технология компьютерного моделирования, которая, по сути, представляет собой численный метод решения математических и физических уравнений.Он сочетает в себе теорию упругости и пластичности с информатикой. Рождение метода конечных элементов обеспечивает мощный инструмент численных расчетов для решения практических инженерных задач. Суть метода конечных элементов состоит в том, чтобы разделить сложный континуум на конечное число простых единиц, превратить проблему беспроводной степени свободы в задачу с приоритетной степенью свободы и преобразовать задачу решения дифференциального уравнения (в частных производных) непрерывную функцию поля в задачу решения алгебраических уравнений с конечными параметрами.Основная идея метода конечных элементов состоит в том, чтобы разделить континуум на конечные элементы, то есть взять структуру в целом, состоящую из нескольких элементов, соединенных узлами, сначала провести анализ элементов, а затем объединить эти элементы. для представления исходной структуры для общего анализа. С математической точки зрения метод конечных элементов — это метод, который преобразует уравнение в частных производных в алгебраическую систему уравнений, а затем решает их на компьютере.Проведение анализа методом численного моделирования методом конечных элементов можно разделить на три этапа. На первом этапе (предварительная обработка), в соответствии с фактическим инженерным опытом, вся конструкция или часть моделируемого проекта преобразуется в математическую и физическую модель в идеальных условиях, а затем используется дискретизированный элемент конструкции из конечных элементов. для замены преобразованной модели сплошной твердой структуры или конкретной решаемой области; на втором этапе (расчет и анализ) для их объединения используется метод конечных элементов.На третьем этапе (постобработка) выводятся результаты расчетов с помощью программного обеспечения конечных элементов, и результаты сортируются, анализируются и суммируются. MIDAS / GTSNX (Система геотехнического и туннельного анализа) — это программное обеспечение для визуального и интуитивно понятного моделирования сложных геометрических моделей, таких как геотехнические и туннельные. Его уникальный многофронтальный решатель может обеспечить максимальную скорость вычислений. Программное обеспечение сочетает в себе ядро ​​общего анализа методом конечных элементов с профессиональными требованиями к геотехнической конструкции туннеля и сочетает в себе преимущества текущего программного обеспечения для геотехнического анализа туннелей.Программное обеспечение в основном включает нелинейный упругопластический анализ, анализ нестабильной фильтрации, анализ стадии строительства, анализ связи между фильтрацией и напряжением, анализ консолидации, сейсмический анализ и динамический анализ. На этапе постобработки он может автоматически выводить краткие книги расчетов в виде таблиц, графиков и диаграмм. Программное обеспечение MIDAS / GTSNX применялось во многих крупномасштабных геотехнических и туннельных проектах по всему миру с его полностью китайским культурным операционным интерфейсом, интуитивно понятной и удобной предварительной обработкой, разнообразными функциями анализа, многочисленными базовыми моделями материалов, а также краткой и всеобъемлющей постобработкой.

2.3. Simulation Experiment

Метод проверки модели — это метод исследования, очень похожий на метод эксперимента с гипотезой. Но эта недоказанная теория была построена исследователями в качестве модели. Затем каждая часть модели проверяется экспериментами один за другим. Модельный эксперимент относится к эксперименту с сущностью, который получает соответствующие данные и проверяет дефекты конструкции путем проведения соответствующих экспериментов на уменьшенных или равноправных моделях. Это метод исследования, очень похожий на метод гипотезы эксперимента.Но эта недоказанная теория была построена исследователями в качестве модели. Затем каждая часть модели проверяется экспериментами один за другим, что называется методом тестирования модели.

3. Эксперимент

Основная цель этого исследования заключается в том, что это место находится между павильоном Цзефан и улицей Шуньцзин в районе Лисия города Цзинань, к северу от Западной Хэйхуцюань-роуд, к западу от Северной Хэйхуцюань-роуд, к востоку от Шуньцзин-стрит и к югу от Quancheng Road, занимая площадь около 11,28 га ² (169.18 му). На большинстве участков проекта требуется выемка котлована глубиной 6 3–9 1 м. Для поддержки котлована используются опорные сваи. В соответствии с инженерно-геологическими условиями площадки и условиями окружающей среды параметры грунта на площадке показаны в таблице ниже.

Согласно данным таблицы 1, эти два метода используются для изучения воздействия забивки свай и уплотнения грунта на окружающую среду здания. Основные допущения теоретической модели кругового расширения отверстия следующие: (1) грунт представляет собой однородный и изотропный идеальный упругопластический материал; (2) насыщенный мягкий грунт несжимаем; (3) эффективное напряжение почвы одинаково во всех направлениях до небольшого расширения отверстия.Дифференциальное уравнение равновесия, геометрическое уравнение, условие текучести грунта, граничное условие, радиус пластической зоны и радиальное смещение пластической зоны могут быть получены в соответствии с вышеуказанными условиями. Можно получить сбалансированное дифференциальное уравнение и геометрическое уравнение агрегата. Комбинируя условия текучести грунта и граничные условия, можно получить максимальное напряжение расширения на границе раздела сваи и грунта. Результаты показаны на рисунке 1.

глина подшипник 2,2 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 .0 905 905 905 905 905 905 диорит Номер слоя почвы Название почвы Средняя толщина слоя почвы (м) Модуль упругости (МПа) Коэффициент Пуассона Угол трения (градусы) Сцепление (кПа) 1 Разное заполнение 0.5 2 Илистая глина 1,3 23,7 0,30 22 10 24,2 0,18 25 12 4 Гравий 2,5 104,0 0,23 38 27,3 0,35 13 25 6 Остаточный грунт 5,2 20,6 0,30 13,8 50,0 0,25 10–50 53–55 8 Диорит сильно выветренный 5,6 147.0

Из рисунка 1 видно, что исходя из теории кругового расширения отверстия, параметры и начальные условия грунта, диапазон повреждения грунта вокруг свай, а также можно получить закон изменения уплотнения грунта с помощью обычного испытания на трехосное сжатие [8, 9]. Среди них учитываются избыточное давление поровой воды, создаваемое мгновенным процессом уплотнения при забивке сваи, и приращение напряжения уплотнения.Когда предполагается, что объем сжат, его можно получить. Для разных грунтов может принимать разные значения, глина — 0,98, а илистая глина — 0,90, которую можно подставить в формулу, упомянутую выше, и построить кривую изменения напряжения в радиальном направлении забивки сваи, как показано на Рисунок 2.

Как показано на Рисунке 2, можно видеть, что (1) сжимающее напряжение находится между радиальным напряжением и касательным напряжением; (2) радиальное напряжение является наибольшим, а касательное напряжение наименьшим в численном значении; (3) на внешней границе пластической зоны оно равно по модулю, но является напряжением сжатия и переходит в напряжение растяжения.

4. Результаты и обсуждение

В многоэтажных домах с свайным фундаментом в качестве фундамента не все свайные фундаменты многоэтажных зданий являются свайным плотным фундаментом, и широко используются свайные фундаменты без плотного фундамента. Основываясь на приведенных выше примерах, в данном исследовании проводится расчет и анализ моделирования.

По упрощенной формуле поля смещения грунта вокруг свай, полученной из теории оседания группы свай, может быть получена величина осадки древних построек.В этом исследовании группа свай рассматривается как одна свая, а древние постройки рассматриваются как «множественные точки» выравнивания. Согласно теории расчета и формуле группы свай рассчитываются значения осадки трех точек с одинаковым диаметром сваи L = 16, 18, 20 и 22 м, и строится график, как показано на рисунке 3. Из рисунка 3 видно, что при одинаковом диаметре сваи многоэтажного дома, чем больше длина сваи, тем меньше осадка.С увеличением расстояния между старинным зданием и свайным фундаментом многоэтажки величина осадки имеет тенденцию к уменьшению, но величина осадки между расчетными точками A7-A8 больше, чем с обеих сторон. Это связано с тем, что при расчете учитывается влияние свайного фундамента на южной стороне древнего здания, а значение осадки каждой расчетной точки основывается на величине наложения осадки, вызванной свайным фундаментом на северной и южной стороне здания. Здание Чжаогу.

Общая высота старинного здания в этом проекте составляет около 8 метров. По результатам моделирования можно получить кривые наклона древнего здания при разной длине свай свайного фундамента высотных зданий, как показано на рисунке 4. Согласно рисунку 4, чем больше длина сваи, тем меньше наклон старинного здания. При длине сваи более 22 м наклон старинной постройки практически равен нулю.

Согласно численному моделированию можно получить не только кривую оседания древних зданий, вызванную оседанием свайного фундамента высотных зданий, но и смещение древних построек с разной длиной свай при одинаковом диаметре свай.Рисунки 5 и 6 показывают, что с увеличением длины сваи смещение древних построек постепенно уменьшается. При длине сваи L = 22 м осадка свайного фундамента высотных зданий мало влияет на старинные постройки.

Согласно кривой данных на Рисунке 6, когда длина сваи составляет 14 м, смещение верха, очевидно, больше, чем смещение низа, и нисходящий тренд верха также очень быстрый.

5.Заключение

Существующие многоэтажные дома в нашей стране достигли определенных успехов в ситуации непрерывного развития, но с постоянным повышением уровня жизни людей анализ различных факторов, влияющих на смещение фундамента здания, показывает, что здание меньше подвержено влиянию при выемке котлована и опрессовке свай статического давления в инженерном строительстве. Основная причина его нынешнего состояния — разница, вызванная заселением соседних построек.Согласно полевым наблюдениям, во временной строительной стене, которая находится ближе к месту раскопок и имеет низкую жесткость, трещин не произошло, что также убедительно подтверждает этот вывод. В подобных проектах в будущем следует в полной мере учитывать различные факторы, влияющие на использование зданий, и следует уделять внимание своевременному и точному наблюдению за трещинами в окружающих зданиях до начала строительства, чтобы иметь разумную и точную оценку текущего состояния. существующих зданий и оценивать влияние окружающих зданий, а не просто предполагать, что строительство высотных зданий неизбежно.

Доступность данных

Никакие данные не использовались для поддержки этого исследования.

Конфликт интересов

Автор заявляет, что конфликта интересов нет.

Лучшие услуги по свайному фундаменту | by Ground Engineering Ltd.

Свайный фундамент — это концепция гражданского строительства, которая, по сути, представляет собой опорную конструкцию, поддерживаемую сваями. Этот тип фундамента позволяет фактически поддерживать любой тип конструкции слоем или слоями почвы.Грунт фактически накапливается под поверхностью земли, и чем глубже уходит свая или опорный столб, тем более устойчивой должна быть конструкция. Свайный фундамент состоит из двух основных частей: сваи и сваи. Ворсовый колпак служит основанием конструкции. В этом смысле она похожа на раздвинутую опору в том смысле, что она может поддерживать перекрытие, стену или несущую колонну. В Дели есть компания, которая предоставляет услуги по геотехническим исследованиям и свайному фундаменту.

Чем занимается компания:

Свайный фундамент

Компания оказывает услуги по свайному фундаменту и инженерно-геологическим изысканиям.Для свайного фундамента необходимо, чтобы почва была достаточно твердой, чтобы укрепить фундамент и действительно удерживать сваю устойчивой, и они рассчитывают каждую возможность, рассматривая каждый аспект, а затем предоставляют лучший Свайный фундамент фундаменты можно использовать в районах с очень плохими почвенными условиями, если почва достаточно твердая, чтобы выдерживать сваи и сооружения, построенные вокруг них. По сути, это одно из ключевых применений свайных фундаментов. Концепция свай и заглушек помогает создать хороший, прочный фундамент в таких областях.Поскольку участки с плохой почвой могут быть трудными для раскопок и могут не выдерживать тяжелые конструкции, традиционные фундаменты не всегда подходят. Эти типы участков обычно заполнены мягкой глиной, рыхлой почвой, валунами, высокими уровнями грунтовых вод и другими вещами, которые затрудняют строительство.

Свайные фундаменты

Благодаря установке свайных фундаментов вместо традиционных фундаментов с раздельными опорами, плохие почвенные условия почти не влияют на фундамент.С помощью их Pile Foundations также нет необходимости просверливать сваи глубоко в почву, фактически можно получить прочный фундамент практически на любой глубине. Нет необходимости делать какие-либо глубокие раскопки или осушать территорию, а также нет необходимости устанавливать какие-либо связи или другой временный фундамент. Свайные фундаменты также используются при строительстве морских платформ и других зданий и сооружений, расположенных над водой.

Что такое свайный фундамент? Его функции, использование и конструкция

Многие века люди строили свои дома на сваях, вбитых в землю.Хотя этот процесс требует много времени и усилий, свайные фундаменты по-прежнему очень популярны, когда необходимо построить здание на мягком грунте. Свайные фундаменты обладают множеством преимуществ. Среди строителей они известны как одна из самых надежных конструкций. Если сравнивать свайный фундамент и фундамент-опалубку, то технология свайного намного проще, потому что не нужно рыть ямы, засыпать пазухи и делать опалубку. Очень часто нет необходимости в земляных работах — можно забивать сваи в грунт с помощью специального оборудования, сваи можно пробурить и с помощью ручной дрели.

Свайные фундаменты нашли очень широкое применение в гражданском и промышленном строительстве. Использование свайного фундамента позволяет сократить работы по возведению цокольных этажей частных домов и блочных домов разного типа. С большим успехом такие фундаменты используются при строительстве коттеджей и загородных домов.

Причина выбора свайного фундамента

Поговорим о причинах выбора такого фундамента. Причина номер 1 — слабый верхний слой почвы.Иногда это единственный выбор для лессовых почв, теряющих устойчивость в присутствии воды, песка, глины, зыбучих песков, сильно насыщенных водой, суглинков и глинистых почв в их текущем и пластичном состоянии. Когда вы работаете с подобными грунтами, возникает серьезная необходимость перенести нагрузку со здания на более плотный грунт, расположенный на глубине. Этот тип фундамента также помогает справляться с пучинными грунтами.

Причина № 2 в строительстве на плотных грунтах. Такие фундаменты можно использовать для уменьшения объема работ и затрат, которые могут вызвать такие виды работ, как удаление грунта после рытья котлована, обратная засыпка и дальнейшее бетонирование.

Виды материалов

Существует много видов свайных фундаментов в зависимости от вида, изготовления и расположения свай, уровня погружения свай в почву и т. Д. Сваи представляют собой длинные стержни, которые погружаются в почву в готовом состоянии или производятся непосредственно в земле. У них заостренные концы. На верхний конец каждой сваи следует надеть стальное кольцо, чтобы она не раскололась от ударов молотка.

По способу погружения в грунт сваи делятся на:

• сборные, погруженные в землю с помощью вибраторов и аналогичных пережимных механизмов;
• буровых железобетонных, устанавливаемых в пробуренные скважины;
• из железобетона, которые создаются путем сверления и заливки бетона;
• винтовые, которые устанавливаются вкручиванием буровой сваи в грунт.

По способу воздействия сваи делятся на:

• подвесные, передающие нагрузку на трение о грунт;
Стойки
• , передающие нагрузку на твердый грунт, находящийся под слоем слабого грунта.

По принципу расположения сваи делятся на:

• одиночные, которые действуют как отдельно стоящая опора;
• объединены в «ленты», которые располагаются по периметру стен и равномерно распределяют нагрузку;
• соединены в «кусты», которые размещены под колоннами, поддерживающими фундаменты зданий

При производстве использовались следующие материалы:

• древесина;
Сталь
• ;
• железобетон.

Оптимальный вариант для частных домов — железобетон. Срок службы железобетона — более ста лет. Наиболее предпочтительное решение для закапывания свай — бурение.

Если сравнивать со способом устройства фундамента-опоры, который предполагает рытье ям с откосами, создание опалубки и засыпку пазух, то технология строительства свайного фундамента более технологична. Этот тип обычно предполагает бурение скважин определенного диаметра, установку в них задвижек и заполнение отверстий бетоном.Серьезным преимуществом выбора такого типа фундамента является то, что вы можете просверлить своими руками ручную дрель.

Следует помнить, что выбор типа фундамента для дома необходимо тщательно продумать. Выбор определенного типа может быть идеальным решением в одном случае и роковой ошибкой в ​​другом.

Комбинированная система свайного фундамента для жилого комплекса

| Лам

Система свайного комбинированного фундамента для жилого комплекса

Аннотация

Для многоэтажного жилого комплекса в городской зоне Гонконга был предложен буронабивной свайный фундамент большого диаметра со стальными опорами для облегчения строительства трехуровневого подвала сверху вниз при одновременном строительстве надстройки.Конечная нагрузка на колонну в некоторых местах была слишком велика, чтобы выдержать одну буронабивную сваю большого размера, и, следовательно, требовалось построить дополнительные буронабивные сваи рядом с центральной буронабивной сваей с соединением через заглушку сваи, чтобы разделить окончательные структурные нагрузки. Однако возможности этих дополнительных свай не будут использоваться полностью, так как центральная буронабивная свая, непосредственно поддерживающая колонну, была загружена до соединения через заглушку сваи. Вместо вышесказанного совместными усилиями проектировщиков и Подрядчика были предприняты усилия по разработке комбинированной системы фундамента с использованием предварительно пробуренных Н-образных свай для замены дополнительных буронабивных свай.Инновационный аспект заключался в применении предварительного нагружения в головках предварительно пробуренных H-образных свай с помощью синхронизированных домкратов по достижении уровня головы сваи с учетом совместимости смещения головок сваи для достижения полного использования возможностей обеих центральная буронабивная сваи и дополнительные предварительно забуренные двутавровые сваи в условиях постоянной нагрузки. Эта комбинированная система фундамента с предварительной нагрузкой в ​​головной части предварительно пробуренной двутавровой сваи привела к значительному сокращению объема выемки сваи, меньшему риску строительства, большей гибкости в программе строительства, а также снижению стоимости строительства.

Ключевые слова

Буронабивная свая большого диаметра, двутавровая свая с буртиком, предварительная нагрузка, сверху вниз

Цитата

Лам, А. К., Ли, Д. Д. (2013). Система комбинированного свайного фундамента для жилого комплекса, Том. 3, Выпуск 1, стр. 1-9. DOI: 10.4417 / IJGCH-03-01-01

DOI: http://dx.doi.org/10.4417/IJGCH-03-01-01

Авторские права © 2004-2018 Elxis s.a. Все права защищены. При поддержке ООО «Арго-Э».

.

No related posts.
