Как выбрать сэндвич трубы для дымохода — Новый Камин

Монтажники и продавцы магазинов предлагают самые разные варианты сэндвич труб, один дороже другого, уверяя что предлагаемый вариант самый лучший.

Нормативные документы

строительные нормы для соблюдения правил Пожарной Безопасности, которые обязательны для исполнения всеми, кто делает печное отопление

ГОСТ Р 53321-2009

Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний

ГОСТ Р 53321-2009

СП 7.13130.2013

«СП 7.13130.2013. Свод правил. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (утв. и введен в действие Приказом МЧС России от 21.02.2013 N 116)
sp 7.13130.2013

У нас на Ярославском шоссе в салоне «Новый камин» представлены сэндвич трубы разных производителей, но прежде чем купить дымоход желательно знать, с каким отопительным агрегатом и в каком режиме он будет работать.

Какой сэндвич лучше?

Этот вопрос по смыслу близок к вопросу: «Что лучше купить: BMW X6 или Газель?»

Не всегда более дорогой дымоход является наилучшим выбором.  К сожалению в России нет Государственных Стандартов на материалы, используемые при изготовлении дымоходов, практически все сэндвичи изготавливаются по Техническим Условиям, разрабатываемым самими заводами-изготовителями. Каждый производитель старается подчеркнуть преимущества своих сэндвичей, старательно замалчивая недостатки используемых материалов.

Широко разрекламированные керамические дымоходы  (которые тоже являются сэндвичами — керамическая вставка, теплоизолирующий слой, бетонная или стальная облицовка) помимо высокой цены имеют ряд существенных недостатков:

  • Значительный вес
  • Сложности с изготовлением горизонтальных участков для смещения дымохода при обходе балок , стропил и т.п.
  • Вероятность повреждения керамического дымохода при замерзании конденсата при периодическом использовании дымохода



Зачем использовать сэндвич?



Основные причины, вызывающие разрушение дымохода:
  • Высокая температура дымовых газов
  • Образование конденсата в канале дымохода



Конденсат — это агрессивная смесь окислов, кислот и влаги, выпадающей при охлаждении (конденсации) отходящих газов от сгоревшего топлива на внутренней поверхности дымового канала.

Основными конечными газообразными веществами от сгорания топлива  являются углекислый газ и водяной пар. При горении также испаряется естественная влага, содержащаяся в топливе. Вместе с дымовыми газами она выбрасывается через дымоход.

Если температура на внутренней поверхности дымовой трубы оказывается ниже температуры точки росы для образующих дым газов, то водяные пары конденсируются и оседают на стенках дымохода в виде мельчайших капель.  Смешиваясь с осевшей на стенках трубы сажей, представляющей собой окислы азота и серы, конденсирующаяся влага образует кислотный конденсат.  Конденсат, вместе с сажей, ведёт к разрушению дымового канала

Чтобы водяные пары из дымовых газов не конденсировались на стенках дымохода, температура газов должна быть выше точки росы – не менее 80°С. Оптимальные условия работы дымохода печи —  температура дымовых газов при входе в дымоход более 150°C, при выходе из дымовой трубы в атмосферу — не ниже 100°C

Кислотный конденсат со временем пропитывает кирпичные дымоходы, кирпич разрушается.

Кроме пятен на стенах владелец дома может приобрести стойкий запах креозота в жилых помещениях.

Кислотный конденсат способен разрушить не только стальной или кирпичный дымоход, но и керамическую трубу.

Еще одним неприятным следствием образования конденсата в дымоходе является усиленное нарастание сажи на внутренних стенках дымохода. Сажа легко прилипает к увлажненным конденсатом поверхностям. Не стоит забывать, что сажа очень хорошо горит. Температура горения близка к 1000°C. Возгорание сажи в дымоходе легко может привести к пожару, если строители посчитали некоторые нормы пожарной безопасности избыточными.

Основные требования к сэндвич-трубе — выдерживать высокую температуру и кислотный конденсат. Теплоизолирующая оболочка сэндвича должна выдерживать температуру внутренней трубы и препятствовать ее охлаждению.

Отсутствие ГОСТов на дымоходные сэндвичи предоставляет производителям возможности использовать стали, которые не подходят для изготовления дымоходов, но позволяют существенно снизить себестоимость продукции.
Поэтому при выборе сэндвичей для своего дома лучше ограничиться производителями, которые уже имееют положительную репутацию на рынке дымоходов.

Почти все производители заявляют целую линейку марок стали, из которых они делают сэндвичи.
Например: AISI 321(внутр.) + AISI 304(внешняя), AISI 316(внутр.) + AISI 304(внешняя), AISI 430(внутр.) + AISI 430(внешняя), AISI 321(внутр.) + оцинковка и т.д.
Но складская программа (то, что можно купить, не дожидаясь изготовления в течение нескольких недель) практически у всех представлена максимум двумя-тремя вариантами

ПроизводительМарка стали (внутр.труба)толщина (мм)
ВулканAISI 3210.5
НИИ КМAISI 4091.0
FerrumAISI 4300. 5
FerrumAISI 4300.8
ТиСAISI 4300.5
ТиСAISI 4300.8

Судя по данным, предоставляемым производителями, чаще всего для изготовления внутренней трубы «приличных» сэндвичей используются стали AISI 321, AISI 409 и AISI 430.

AISI 321

Аустенитная хромоникелевая нержавеющая сталь.
Не магнитится.
Коррозионностойкая, жаростойкая, жаропрочная.
Неустойчива в серосодержащих средах.
Длительная эксплуатация при температурах свыше 450° С приводит к резкому ослаблению противокоррозионных свойств металла

AISI 430

Ферритная хромистая коррозионностойкая нержавеющая сталь.
Магнитится.
Коррозионностойкая, жаростойкая, жаропрочная.  Уступает стали AISI 321 по коррозионной стойкости в кислотной среде. Нечувствительна к коррозионному межкристаллитному разрушению в температурном интервале 500-800°C, а также гораздо меньше чувствительна к хлоридному растрескиванию под нагрузкой. Благодаря низкому коэффициенту термического расширения, оптимальна для изделий, испытывающих перепады температур

AISI 409

Стабилизированная титаном ферритная хромистая коррозионностойкая нержавеющая сталь.
Магнитится.
используется только в окислительных и нейтральных средах и сильно уступает стали AISI 321  в восстановительной среде при температурах выше 500°C.
Окислительная среда образуется в том случае, если кислорода больше, чем требуется для сгорания топлива. Восстановительная среда достигается, когда недостаточно кислорода для полного окисления органики — образуется одноокись углерода.

Не существует идеальных сэндвич-труб на все случаи жизни.

Теоретически, сендвич, внутренняя труба которого будет изготовлена из стали AISI 309 толщиной 1 мм и более,  ближе всего к «идеальному» сэндвичу, но цена стали и сложность обработки делают стоимость таких сэндвичей «запредельной».  Цена дымохода, изготовленного из AISI 309 толщиной 1 мм, будет выше, чем цена керамического дымохода.

Лучше всего подбирать дымоход, исходя из условий эксплуатации вашего отопительного прибора.



  • Для банных печей с высокой температурой горения и прямым дымоходом оптимальными будут сэндвичи из AISI 409 и 430 — сэндвичи НИИ КМ и сэндвичи ТиС, Ferrum толщиной 0.8 мм,
  • Для печных агрегатов, работающих в режиме дожига, отопительных приборов на газовом топливе — сэндвичи из AISI 321 производства Вулкан.
  • для дачных печей, работающих эпизодически, подойдет любой из выше перечисленных дымоходов

Как выбрать сэндвич дымоход для дома?

Автор статьи: Илья Манаев, специалист компании Schiedel

Какие четыре секрета скрывают производители стальных дымоходных систем? Почему большая толщина стали — это плохо? Как понять за минуту, что вас хотят обмануть, и ваш дом может сгореть? Почему все покупают стальной дымоход? И знаете ли вы золотое правило покупки дымохода?

Содержание

Что такое двустенный дымоход или стальной сэндвич дымоход

Почему дымоходы делают из нержавеющей стали

Надежный и безопасный дымоход

Три секрета производителей стальных дымоходов

Четвертый секрет и золотое правило выбора нержавеющих дымоходов

Почему большинство делает выбор в пользу стального дымохода

— Какой еще сэндвич? — отозвался покупатель в строительном магазине. Казалось, причем здесь традиционное блюдо для перекуса: два ломтика хлеба с сочной начинкой между ними? Но именно такое строение легло в основу развития стальных дымоходых систем (ДС). Роль ломтиков хлеба здесь выполняет сталь, а ценной и вкуснейшей начинкой стала теплоизоляция.

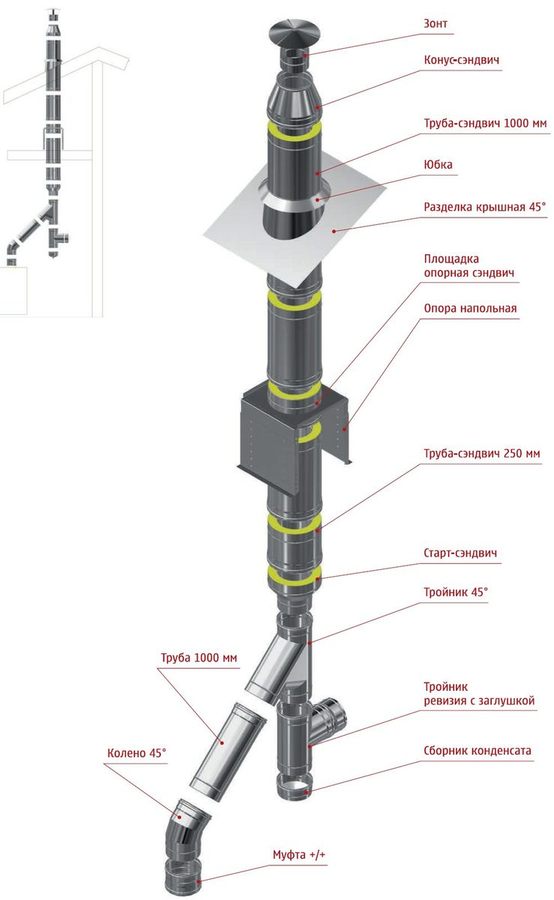

Рисунок 0 — схема сэндвич дымохода

Долгое время в понимании людей дымоходом являлась кирпичная шахта. Однако решение сделать шахту круглой, чтобы уменьшить размер дымохода, было таким же очевидным, как изобретение древним человеком круглого колеса.

Помимо того, что шахта стала меньше, это позволило решить сразу несколько проблем. Во-первых, сократить время на прочистку углов шахты от сажи, в которые она забивалась, скапливалась и могла загореться. Что, к сожалению, происходит до сих пор.

Во-вторых, круглая форма трубы значительно улучшила тягу, сделав процесс горения топлива равномерным и правильным. Говоря проще — тепло из вашего дома перестало вылетать в трубу.

Интересный факт: если ваш дымоход почистят плохо, то это только взрыхлит сажу и поспособствует ее воспламенению. Сажа может загореться от любой искры.

Рисунок 1 — сажа в углах квадратного дымохода

Вторая половина 20-го века подарила миру большое количество новых строительных материалов, которые подтолкнули отрасль вперед. Поэтому выбор в пользу нержавеющей стали как оболочки дымохода — такое же логичное решение, как и круглая форма дымохода.

Но к выбору тонкостенной нержавейки пришли не сразу. Развитие черной и цветной металлургии позволило придавать стали различные свойства в процессе производства. В случае материала для дымоходов, это была жаростойкость.

Дымовые газы, которые образуются в процессе сгорания топлива, имеют высокую температуру. Ее значение может достигать порядка 800 С, а порой и 1000 С. Для сравнения, чтобы получить ожог достаточно значения в 50 С. Отсюда становится понятным, почему дымоход достаточно быстро решили оборачивать защитным слоем — теплоизоляцией.

И последним шагом стала защита изоляционного материала от разрушения и внешних факторов, таких как дождь, снег, солнце или механическое воздействие. В отличие от внутреннего, внешний слой дымохода не нуждался в особенных свойствах, к примеру, жаростойкости. Поэтому для внешний оболочки и сегодня применяют сталь качеством и составом ниже, чем для внутренней.

Два самых главных качества дымохода — это надежность и безопасность. Не важно из какого материала сделана ваша ДС, если она не отвечает этим двум свойствам, применять ее нельзя. Это все равно, что строить дом без фундамента — каким бы красивым он не был, жить в нем, увы, не получится.

Дымоходная система — это инженерная сеть, поэтому ее подбор должен выполняться профессионалами. Это относится и к отопительным приборам. Конечно, можно сделать выбор в пользу красивой картинки или низкой цены. Но в результате это приведет к удушью от дымовых газов или пожару. Поэтому при покупке дымохода обязательно запросите у производителя сертификаты испытаний системы и поинтересуйтесь, какие пожаробезопасные отступки следует выполнять от горючих материалов.

Рисунок 2 — сгоревший проход кровли. Самое уязвимое место при монтаже дымохода

Полезный совет: при покупке дымохода обязательно запросите сертификаты испытаний системы и поинтересуйтесь, какой пожаробезопасный отступ следует выполнять от горючих материалов.

Согласно российскому законодательству, а именно СП 7.13130.2013 Отопление, вентиляция и кондиционирование п. 5.27, размеры разделок и отступок у теплогенерирующих аппаратов и дымовых каналов заводского изготовления следует принимать в соответствии с технической документацией завода-изготовителя.

Иными словами, за вашу безопасность отвечает производитель ДС. Если разделки не указаны или производитель путается и называет разные значения, значит никаких испытаний не проводилось и отвечать за вашу безопасность придется вам.

Примечание: СП расшифровывается как свод правил. Это документ, который рекомендует технические решения для строительства, проектирования и изготовления строительных изделий, а также эксплуатации строительной продукции и определяющий способы достижения ее соответствия обязательным требованиям строительных норм, правил и стандартов.

Иначе говоря, СП — это своего рода аналог административного и уголовного кодекса в строительстве.

Три секрета производителей стальных дымоходов

Сталь

Как мы уже выяснили, сталь должна обладать жаростойкостью. Но помимо этого она должна выдерживать агрессивное воздействие конденсата. Он появляется в результате охлаждения дымовых газов или влаги, которые присутствует в топливе.

Конденсат — это не просто обычная водичка, а достаточно сильные кислоты, которые с последующей растопкой или включением отопительного прибора будут становиться все более агрессивными.

Каждый из нас видел на фасаде здания ржавеющий дымоход. Это и есть вредное воздействие конденсата. В данной ситуации мы видим вершину айсберга: коррозией уже разрушена внутрення оболочка дымохода, а его изоляция пришла в негодность. Следовательно, жильцы уже давно начали подвергаться смертельной опасности.

Рисунок 3 — ржавый дымоход снаружи и внутри

Интересный факт: применение некачественных нержавеющих сталей может привести к разрушению внутренний трубы дымохода уже в первый год эксплуатации.

Самый животрепещущий вопрос на рынке дымоходов — какой толщины должен быть дымоход? Чем толще, тем лучше — абсолютно неверный ответ.

Попытка производителя сделать толщину больше говорит скорее о том, что он хочет скрыть низкое качество применяемой стали. Во всем мире для стального дымохода оптимальной толщиной считается значение 0,5-0,6 мм.

Любой европейский или хороший российский производитель, представленный на нашем рынке, отвечает этим стандартам. Данная толщина позволяет дымоходу равномерно и быстро прогреваться, чтобы создавать тягу. А также иметь небольшой вес, что приводит к уменьшению количества крепежных элементов при монтаже.

Примечание: когда продавец рекомендует взять стальной дымоход потолще, задайте ему вопрос о том, какие добавки есть в стали? Только за счет добавления легирующих элементов (титан, хром, никель, молибден и т.д.) дымоход может сопротивляться воздействию большой температуры и конденсату. Но никак не за счет увеличения толщины. Это все равно, что выбирать качественную одежду, глядя на ее толщину.

При выборе дымохода обязательно уточните марку стали. Для внутренней оболочки надежными и безопасными являются следующие марки: AISI 316 (также могут встречать-ся AISI 316L и AISI 316Ti, в эти типы сталей дополнительно добавлен углерод и титан, что повышает их сопротивление коррозии и делает их более долговечными), AISI 321 и AISI 444.

Применение таких типов сталей позволит вашему дымоходу стать надежным и безопасным инженерным решением и простоять пару десятков лет. В остальных случаях разрушение внутренней оболочки, скорее всего, начнется уже в первые годы эксплуатации.

В отличие от внутренней, внешняя оболочка не испытывает на себе серьезных воздействий, поэтому для нее подойдет марка стали AISI 304 или AISI 441. Некоторые производители предлагают крашенную внешнюю оболочку из оцинкованной стали. Обращайте внимание на покраску, она должна выдерживать высокие температуры и быть равномерно нанесена несколькими слоями.

Интересный факт: качественная окрашенная оболочка говорит о высоком качестве производства и надежности дымохода.

Сталь резюме:
  • внутренняя оболочка должна быть изготовлена из долговечных марок сталей: AISI 316 (AISI316L или AISI 316Ti), AISI 321 или AISI 444. Другие марки стали AISI 430, AISI 439, AISI304, AISI441 уже в первый год могут прийти в негодность;
  • внешняя оболочка может быть изготовлена из сталей более низкого качества;
  • толщина стали для качественного стального дымохода должна быть 0,5-0,6 мм;
  • чтобы сталь была качественной, в ней должны быть легирующие добавки (титан, ни-кель, хром, молибден и.т.д).
Сварные швы

Сварной шов — место соединения нескольких элементов при помощи сварки. Это самая уязвимая часть дымохода. В этом месте из-за сварки разрушается защитный слой металла, и именно эта часть больше всего подвержена коррозии и разрушению.

При некачественной сварке соединение может быть негерметичным, и дымовые газы могут просачиваться наружу. Качественная сварка — это сплошной шов встык. Только такое исполнение не даст шву разрушиться и сделает место соединения герметичным. Худшим вариантом исполнения будет являться точечная сварка или сварка внахлест.

Рисунок 4 — утечки дымовых газов через сварные швы

Интересный факт: попросите продавца показать сварной шов. Обращайте внимание в первую очередь на швы на фасонных элементах (тройники, отводы, опорные пластины), так как здесь сварка стоит на порядок дороже, чем на обычных прямых трубах.

Сварные швы резюме:
  • шов — самое уязвимое место дымохода;
  • лучший шов — сплошной встык;
  • смотреть качество шва на фасонных элементах.
Теплоизоляция

Если сталь, сварные швы и теплоизоляция — это три кита, на которых стоит качественный и надежный дымоход, то самым главным среди них является теплоизоляция. У нее есть два важных противоположных свойства. Первое — сохранять температуру во внутренней трубе, чтобы в дымоходе была тяга и дымовые газы удалялись из топки отопительного прибора. Второе — не передавать высокую температуру на ограждающие дымоход конструкции, чтобы избежать возгорания.

Если у теплоизоляции плохое качество, то еще до того, как ваш дымоход будет установлен, она осядет и потеряет в объеме. Чем это опасно? Любые пустоты, которые образуются в дымоходе — это кратчайший путь к возгоранию.

Помимо этого, изоляция не должна впитывать влагу, иначе она также перестанет выполнять полезные свойства. Но самое страшное, что может с ней произойти, — это запекание или коксование. После произошедших изменений такая теплоизоляция будет защищать вас от пожара так же, как дырявая крыша от дождя.

Лучшим решением будет, чтобы ваш теплоизоляционный слой в дымоходе был без связующих и клеевых компонентов, которые выгорают при температуре 500-600 С, так как в процессе работы отопительного прибора они будут разрушаться и перестанут выполнять защитную функцию.

Рисунок 5 — испытания теплоизоляции

Интересный факт: попросите продавца показать теплоизоляцию в трубе. Если она набивная из отдельных волокон, то уже за первые полгода-год изоляция потеряет все свои полезные свойства.

Качественная теплоизоляция либо как одеяло оборачивается вокруг трубы, либо состоит из двух-трех сегментов.

Недоброкачественные производители могут хитрить: сверху и снизу вставляют небольшие кольца толщиной 10-15 см из хорошей качественной сегментированной изоляции, а пространство между ними забивают второсортным материалом, который быстро придет в негодность и подвергнет вас опасности.

Изоляция резюме:
  • теплоизоляция должна быть без связующих и клеевых компонентов;
  • материал, из которого изготовлена теплоизоляция, не должен впитывать влагу, подвергаться усадки и запекаться;
  • хорошая теплоизоляция должна выдерживать температуру минимум 600 С.

Четвертый секрет и золотое правило выбора нержавеющих дымоходов

Какими бы могучими не были наши три кита, даже им нужен помощник — удобный и легкий монтаж дымохода.

При сборке стальных дымоходных систем не должны применяться герметики. И уж тем более — молотки, гвозди и саморезы. Сборка частей дымохода осуществляется за счет простой вставки одного элемента в другой, а место стыка обжимается хомутом. Такое соединение обеспечивает высокую герметичность и надежность.

Золотое правило покупки дымохода — никогда не сравнивайте стоимость отдельной позиции, например, метровой трубы. Если хотите сравнить цены разных производителей, то попросите сделать предложение на всю систему. Зная, что покупатель будет обзванивать несколько компаний и сравнивать стоимость одного метрового участка, недоброкачественные производители могут специально занижать цену на отдельные позиции.

Поэтому вывод, что цена остальных элементов будет считаться пропорционально, ошибочен. Ведь он не учитывает того, что для дешевых систем будет необходимо больше крепежных элементов и иных дополнительных мероприятий, не говоря уже о том, что цены на другие позиции могут быть в несколько раз выше, чем у других производителей.

Почему большинство делает выбор в пользу стального дымохода?

Подбором дымохода должны заниматься профессионалы. Но не надо иметь инженерного образования, чтобы понять: по сравнению с классическими кирпичными, стальные дымоходные системы имеют целый ряд преимуществ.

Теперь, познав все тонкости выбора стальных дымоходов, вы без труда сможете определиться с производителем и не допустить фатальной ошибки.

Переходите и читайте наш последний материал о том, Как сэкономить на строительстве частного дома и не навредить.

Было полезно? Оставляйте ваши комментарии или вопросы внизу


ПОПУЛЯРНЫЕ ВОПРОСЫ:

Предоставляете ли вы консультации после приобретения проекта?

Мы предоставляем бесплатные профессиональные консультации на всех этапах реализации приобретенного у нас проекта. Для этого вы можете воспользоваться любым способом связи: телефон, е-mail, консультация на сайте в режиме on-line.

Как Z500 доставляет проекты?

Мы отправляем проекты домов по всей России бесплатно посредством курьерской доставки лично в руки.

Какие разделы входят в проект Z500?

Цена, которую вы видите на странице проекта, предполагает архитектурную и конструктивную части. За инженерный раздел нужно доплачивать 25% от стоимости. Для подробного рассмотрения состава проектной документации кликните здесь.


установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

  • Плюсы и минусы использования дымохода Сэндвич
  • Материал из которого изготовлены трубы
    • Вариант №1 — Нержавеющая сталь с легирующими добавками
    • Вариант №2 — Черный металл для дымоходов
    • Вариант № 3 — Комбинированный дымоход сэндвич
  • Влияние топлива на работу дымохода
  • Элементы конструкции и их особенности
  • Как выбрать необходимый диаметр дымохода?
  • Монтаж сэндвич-системы дымоудаления
    • Этап №1 – монтаж элементов дымохода
    • Этап №2 – проходка потолка и стеновых перекрытий
    • Этап №3 – проход системы через кровлю
    • Этап №4 – укладка конструкция над крышей
  • Что сделать, чтобы улучшить сцепление?
    • Причины плохих продуктов сгорания
    • Как предотвратить проблемы с тягой?
  • Эксплуатация дымоходных сэндвич-систем
  • Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

  • 10 90 циклы нагрева и охлаждения;
  • По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;
  • срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.
  • Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

    Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

    Фотогалерея

    Фото

    Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

    Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

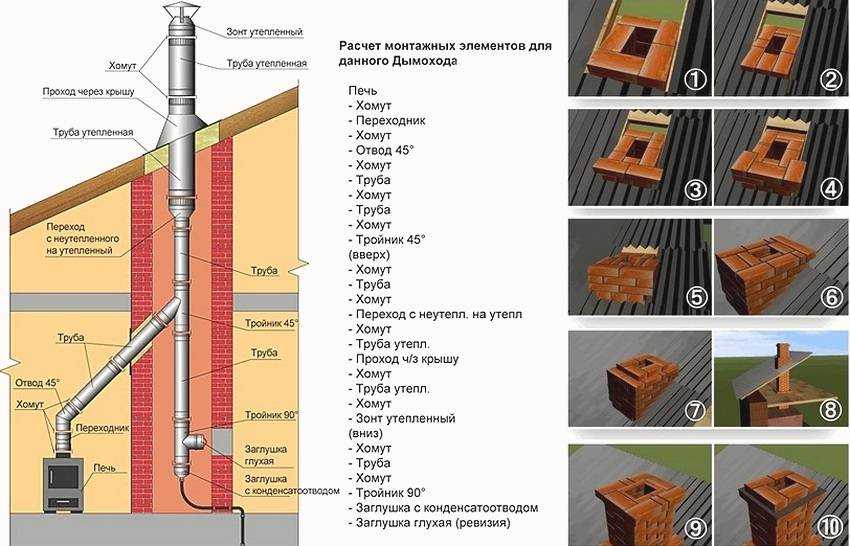

    Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

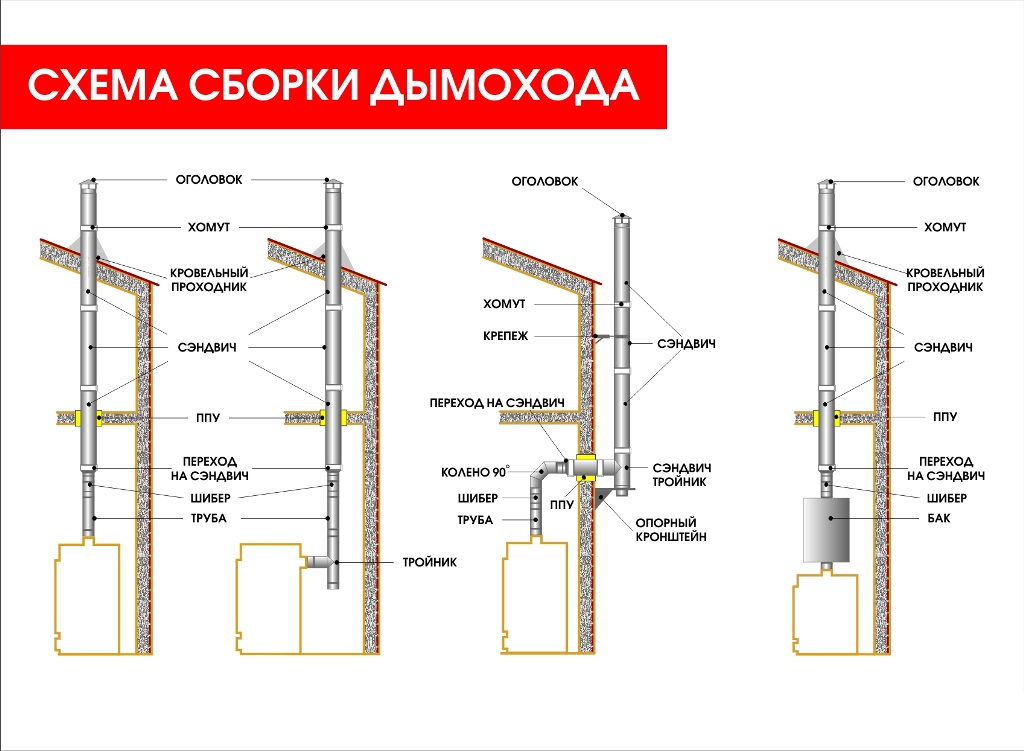

    Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

    Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

    На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

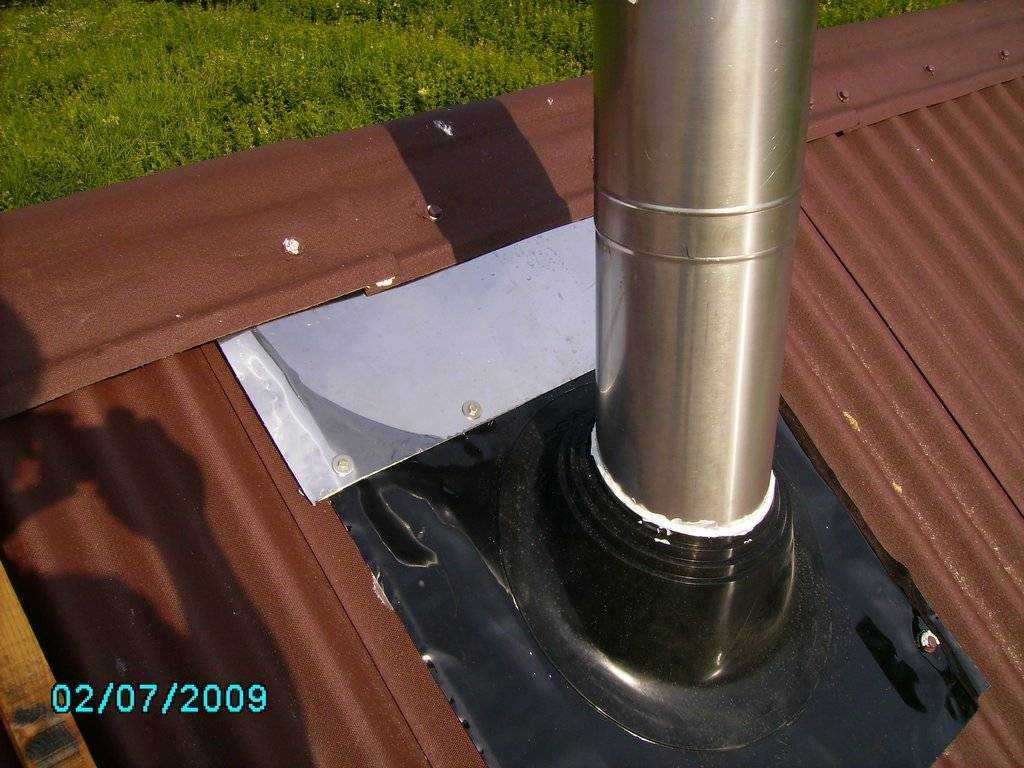

    Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

    Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

    Аргумент для сэндвич-систем

    Совместимость с отопительными приборами

    Особенности конструкции трубы

    Зона начала сборки трубы

    Изоляционные детали дымохода

    Особенности устройства проходок

    Устройство сквозного узла через кровлю

    Установка зонта на устье дымохода

    Преимущества многослойного дымохода:

    • Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
    • Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
    • Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
    • Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

    Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

    По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

    Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

    Материал, из которого изготовлены трубы

    Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

    В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

    При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

    При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

    Вариант № 1 — Нержавеющая сталь с легирующими добавками

    Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

    • Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
    • Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
    • Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
    • Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

    Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

    Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

    Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

    Вариант №2 — черный металл для дымоходов

    Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

    Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

    Разнообразие оттенков эмалированных труб делает их достаточно популярными

    Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

    Вариант №3 — Комбинированный дымоход Сэндвич

    Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

    Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

    Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

    Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

    Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

    Влияние топлива на работу дымохода

    Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

    В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

    При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

    Элементы конструкции и их особенности

    Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

    Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

    Основными конструктивными элементами канала дымохода являются:

    • Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
    • Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
    • Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
    • Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

    Кроме вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

    Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

    Как подобрать необходимый диаметр дымохода?

    Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

    Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

    Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

    При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

    При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

    Монтаж сэндвич-системы дымоудаления

    Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

    Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

    Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

    Шаг №1 — сборка элементов дымохода

    Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

    Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

    Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

    Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

    Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

    Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

    Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

    Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

    Все последующие трубы будут монтироваться «по конденсату», что предотвратит его утечку и защитит от повреждения изоляционного слоя.

    Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

    Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

    Этап № 2 — проходные потолочные и настенные перекрытия

    Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

    Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

    Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

    Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

    Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

    Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

    Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

    При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

    Этап №3 — прохождение системы через крышу

    При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

    Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

    Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

    При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

    Этап №4 — размещение конструкции над кровлей

    Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

    Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

    Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

    При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

    Труба такого размера должна быть дополнительно усилена растяжками.

    При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

    Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

    Что сделать, чтобы улучшить сцепление?

    Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

    Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

    Причины плохих продуктов сгорания

    Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

    Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

    Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

    Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

    • неправильный расчет соотношения мощности котла и параметры трубы;
    • неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
    • большое количество узких участков и поворотов в конструкции дымохода;
    • высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

    Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

    Как предотвратить проблемы с сцеплением?

    Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

    • высота конструкции должна быть равна или больше пяти метров;
    • дымоход предпочтительнее построить прямой — без изгибов и поворотов;
    • повороты (не более трех) выполняются под углом 45°;
    • от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

    Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

    Это может быть:

    • Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
    • Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
    • Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

    Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

    Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

    Эксплуатация дымоходных сэндвич-систем

    После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

    При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

    Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

    Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

    Выводы и полезное видео по теме

    Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

    Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

    Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

    Сэндвич-дымоходы, производство и продажа сэндвич-дымоходов из нержавеющей стали, вентиляционных Комин

    Компания Roofing.com.ua прекращает продажу дымоходов марки Коминвент и предлагает продукцию, на наш взгляд, более высокого качества марки г. София.

    Дымоходы многослойные с изоляцией — назначение: Комплектные наружные дымоходы, установка дымоходов в жилых помещениях.


    Труба из нержавеющей стали 1 м многослойная / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь
    • Нар. — Нержавеющая сталь.

    Дымоход сэндвич, длина 1 м, нержавеющая сталь / нержавеющая сталь, является основным элементом сэндвич-дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и наружный металлический кожух из нержавеющей стали.

    Труба для дымохода сэндвич с элементами дымохода сэндвич без крепления: «труба в трубе»


    Труба из нержавеющей стали 1м сэндвич/цинк

    Материал:

    • Доп. — нержавеющая сталь 2 9. — Сталь оцинкованная

    Труба для дымохода сэндвич 1м нержавеющая сталь/цинк является основным элементом сэндвич дымохода, который кроме внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и наружную оболочку из оцинкованная сталь.

    Труба для дымохода сэндвич с элементами дымохода сэндвич без крепления.


    Сэндвич-труба 0,5 м нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь
    • Нар. — Нержавеющая сталь

    Дымоход сэндвич 0,5м нерж/нержавейка является основным элементом сэндвич-дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и наружный металлический кожух из нержавеющей стали .

    Дымоход соединяется с сэндвич-панелями дымохода без крепления.


    Сэндвич-труба 0,5 м нержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь
    • Нар. — Сталь оцинкованная

    Дымоход сэндвич 0,5м нержавеющая сталь/цинк является основным элементом дымохода с теплоизоляцией, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный базальтовый слой и внешний кожух из оцинкованной стали.

    Дымоход соединяется с сэндвич-панелями дымохода без крепления.


    Сэндвич-труба 0,25 м нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Сэндвич для трубы дымохода 0,25 м нержавеющая сталь / нержавеющая сталь является основным элементом сэндвича дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и наружный металлический кожух из нержавеющей стали.

    Сэндвич-труба для дымохода соединяется с элементами сэндвича без крепления: «труба в трубе».


    Сэндвич-труба 0,25 м нержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Сталь оцинкованная

    Сэндвич для трубы дымохода 0,25 м нержавеющая сталь/цинк, является основным элементом сэндвич дымохода, который кроме внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и внешний корпус из оцинкованной стали.

    Дымоход соединяется с сэндвич-элементами сэндвич-дымохода без дополнительного крепления.


    Колено 45° термическая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Колено 45° тепловое нержавеющая сталь/нержавеющая сталь предназначен для изменения угла направления дымохода с теплоизоляцией на угол 45°, имеет теплоизоляционный слой из базальта (30 — 60мм) и наружную оболочку из нержавеющая сталь. Колено 45° термо не должно нести нагрузку (вес дымохода), а только обслуживать поворот.

    Колено 45° тепловое комбинированное с элементами сэндвича без крепления дымохода.


    Колено 45° термонержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Сталь оцинкованная

    Колено 45° термонержавеющая сталь/цинк предназначено для изменения угла направления дымохода с теплоизоляцией на угол 45º, имеет теплоизоляционный слой из базальта (30 — 60мм) и внешний кожух из оцинкованной стали.

    Колено 45° термоэлектрические элементы подключаются к сэндвичу дымохода без крепления.


    Колено 90° термическая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Колено 90° термонержавейка/нержавейка предназначена для изменения угла направления дымохода на угол 90º, имеет теплоизоляционный базальтовый слой (30 — 60мм) и наружный кожух из нержавеющей стали.

    Колено 90° соединяется с термоэлектрическими элементами системы дымохода сэндвич без крепления.


    Колено 90° термонержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь
    • Нар. — Сталь оцинкованная

    Колено 90° термонержавейка/цинк предназначена для изменения угла направления дымохода на угол 90°, имеет теплоизоляционный слой из базальта (30 — 60мм) и наружную корпус из оцинкованной стали.

    Колено 90° подключается к термоэлектрическим элементам системы Дымоход сэндвич без крепления.


    Тройник 45° термическая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Тройник 45° термонержавейка/нержавейка Предназначен для подключения дымохода под углом 45°; имеет теплоизоляционный базальтовый слой (30 — 50 мм) и внешний кожух из нержавеющей стали.

    Тройник 45° термически соединяется с элементами дымохода сэндвич без крепления.


    Тройник 45° термическая нержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Оцинкованная сталь.

    Тройник 45° термонержавейка/цинк, предназначен для подключения дымохода под углом 45°; имеет теплоизоляционный базальтовый слой (30 — 60мм) и внешний кожух из оцинкованной стали.

    Тройник 45° термически связанный с элементами системы Дымоход сэндвич без крепления.


    Тройник 87° термическая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Тройник 87° термонержавейка/нержавейка Предназначен для соединения горизонтальной части дымохода с вертикальным стволом. Тройник 87° имеет теплоизоляционный слой из базальта (30 — 60мм) и наружный кожух из нержавеющей стали.

    Тройник 87° термически соединяется с элементами дымохода сэндвич без крепления.


    Тройник 87° термическая нержавеющая сталь/цинк

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Оцинкованная сталь.

    Тройник 87° термонержавейка/цинк Предназначен для соединения горизонтальной части дымохода с вертикальным стволом. Тройник 87° имеет теплоизоляционный слой из базальта (30 — 60мм) и наружный кожух из оцинкованной стали.

    Тройник 87° термически соединяется с элементами дымохода сэндвич без крепления.


    Ревизия термическая нержавейка/нержавеющая сталь

    Материал:

    • Вн. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Ревизия термическая нержавейка/нержавеющая сталь; предназначен для внутреннего испытания изоляции дымохода. Ревизия термодатчика устанавливается в основании вертикального ствола дымохода.


    Ревизия подключалась к термоэлектрическим элементам системы Дымоход сэндвич без крепления.


    Ревизия термическая нержавеющая сталь/цинк

    Материал:

    • Доп. — Нержавеющая сталь.
    • Нар. — Оцинкованная сталь.

    Ревизия термическая нержавеющая сталь/ цинк, предназначена для внутренней проверки дымохода с теплоизоляцией. Ревизия термодатчика устанавливается в основании вертикального ствола дымохода.


    Ревизия подключалась к термоэлектрическим элементам дымохода системы из сэндвича без крепления.


    Конус термостойкая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Конус термонержавейка/нержавейка обеспечивает торцевой дымоход со свободным концом теплового потока вокруг трубы. Конусные дымоходные системы, применяемые для газового оборудования.

    Конус соединяется с термоэлектрическими элементами сэндвича дымохода без крепления.


    Конус обратный термически нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Конус обратный тепловой нержавеющая сталь / нержавеющая сталь применяется в дымоходе для выполнения перехода из одностенной трубы в сэндвич-трубу.

    Задний конус с элементами дымохода сэндвич без крепления.


    Конус из термически нержавеющей стали / цинка

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Оцинкованная сталь

    Конус термонержавейка/цинк обеспечивает торцевой дымоход со свободным концом теплового потока вокруг трубы.

    С элементами дымохода без дополнительного крепления.


    Флюгер термостойкая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш. — Нержавеющая сталь.
    • Нар. — Нержавеющая сталь.

    Флюгер термо нержавеющая сталь / нержавеющая сталь предназначен для установки в верхней части многослойного дымохода. Флюгер используется для тепловой защиты дымохода от дуновения ветра и обратной тяги. Механическое соединение флюгера дымохода требует периодического обслуживания термостойкой смазкой.

    Флюгер термо не устанавливается на дымоходы для газовых котлов.

    С элементами дымохода без дополнительного крепления.


    Термостойкая нержавеющая сталь / нержавеющая сталь

    Материал:

    • Внеш.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
