Подключение встраиваемой бытовой техники: Подключение бытовой техники к электросети: правила и советы

Добавлено автор alexxlab

Содержание

Как установить встроенную технику на кухне, правила подключения кухонной техники к электросети своими руками

Что нужно знать при подключении техники к электросети

Подключение любой техники на кухне требует прокладки электрического кабеля. Ее можно осуществлять 2 способами:

  • скрытым, то есть в стене;
  • поверхностным – в защитном коробе.

Лучшим способом считается скрытый способ, но он требует предварительного планирования, благодаря которому можно распределить нагрузку на электросеть.

Разница будет и в случае, если используется не обычная, а встраиваемая техника. Для встроенной вытяжки, духового шкафа, микроволновой печи характерны функциональность и декоративность. Кроме того, такой способ расположения техники на кухне считается невероятно экономичным с точки зрения пространственной организации. Важно не просто произвести подключение вытяжки, печи и так далее, но и обезопасить помещение от возможных аварийных ситуаций, связанных с проводкой. Для этого щиток дополняется предохранителем – он будет отключать электроэнергию по всей квартире в случае превышения напряжением допустимых значений.

Стоит также учитывать и мощность техники на кухне – для микроволновой печи, духового шкафа, варочной панели, вытяжки она может варьироваться от 1 до 6 кВт. В зависимости от этого определяется, какая розетка и вилка потребуется для подключения того или иного прибора. Понятно, что эти комплектующие должны иметь исполнение «евро».

Важно! Некоторые специалисты предлагают исключить связку «вилка-розетка» из электрической сети, производя подключение техники на кухне напрямую с помощью клемников. Они утверждают, что такой способ подключения увеличивает надежность электрической сети. На самом же деле такое подключение опасно – хозяин помещения должен всегда иметь возможность самостоятельно отключить прибор из сети.

Если же подключение техники с большим энергопотреблением (например, мощной вытяжки, духового шкафа, варочной панели) производится в квартире со старой проводкой, то для каждого отдельного изделия монтируется собственная проводка из подходящего по уровню нагрузки кабеля.

Есть также специальные рекомендации по подключению духового шкафа и варочной панели – для них в обязательном порядке устанавливается силовая розетка. Кроме того, не стоит забывать, что подключение варочной панели производится только после того, как будет установлена столешница.

Основные правила установки и выбора розеток

В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.

Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:

  1. Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
  2. Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.
  1. Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
  2. Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.

Важно! На одной розеточной линии подключается столько приборов, чтобы их мощность не превышала 4 кВт суммарно (понятно, что это для случаев, когда все приборы работают одновременно). Если же мощность техники существенно превышает рекомендуемую, то проводится отдельная линия через автомат.

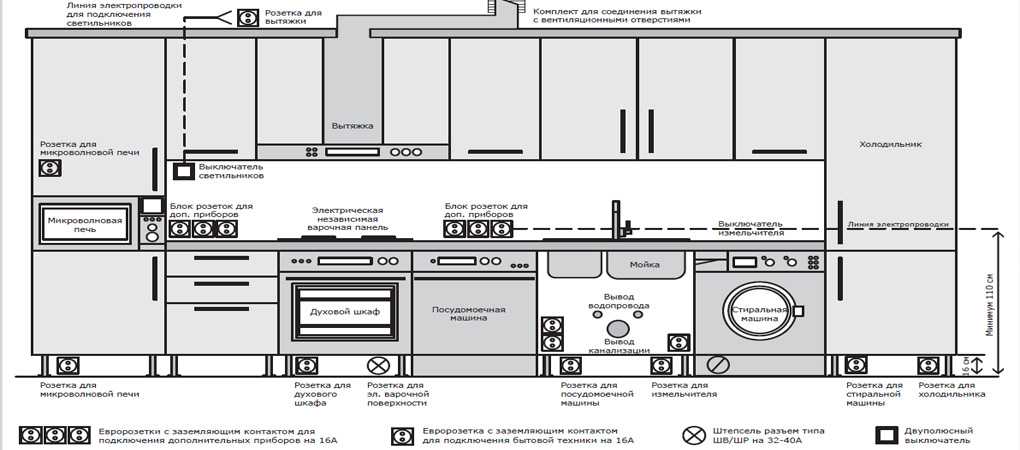

План разводки электрики

Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.

Учитывая это, при правильном составлении плана нужно определиться с тем, какая техника будет находиться на кухне, а также заранее узнать потребляемую каждым прибором мощность.

Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников. Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.

Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.

Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:

  1. Духовой шкаф, варочная панель, посудомоечная машина.
  2. Холодильник.
  3. Стиральная машина.

Учитывая все эти требования и рекомендации, можно установить любую кухонную технику и быть уверенным в том, что ее подключение и дальнейшее использование не вызовет каких-либо неудобств.

Установка и подключение встроенной техники на кухне своими руками

Самостоятельное подключение встроенной техники и монтаж различных комплектующих не представляет большого труда. Достаточно обладать минимальными познаниями в электрике и некоторыми практическими навыками обращения с мебелью.

В кухонные гарнитуры чаще всего интегрируют духовые шкафы, варочные панели (газовые и электрические), посудомоечные машины, холодильники, стиральные машины, вытяжки, кофемашины, пароварки и другую бытовую технику.

Варочная панель

Для монтажа и установки варочной панели необходимо сделать отверстие в столешнице, монтажные размеры которого указываются в руководстве по эксплуатации. Делается это электролобзиком после тщательной предварительной разметки. Края выпила нужно обязательно обработать герметиком. Панель укладывается в отверстие на выложенную по краям уплотнительную ленту и фиксируется специальными зажимами, идущими в комплекте.

Подключение осуществляется в простую электрическую розетку. Для газовой варочной панели потребуется соединение с газопроводом посредством специального шланга.

Вытяжка

Вытяжки для кухни подразделяются на купольные и встраиваемые. Купольное устройство имеет декоративный короб и крепится с помощью саморезов к стене между навесными шкафами над варочной панелью. Встраиваемая вытяжная система врезается в дно шкафа, при этом открытой остается только небольшая часть с панелью управления.

Есть модели, которые встраиваются полностью и их совсем не видно. Такой вариант удобно использовать на кухне малогабаритной квартиры, т. к. в шкафу над вытяжкой остается еще место для хранения. В продаже можно найти варианты вытяжек, которые встраиваются в столешницу. Для подключения к центральной вентиляционной системе необходимо подвести гофру. Если такой цели нет (вытяжка будет работать в режиме рециркуляции), то устанавливаются угольные фильтры. На стене у потолка размещается электрическая розетка.

Стиральная или посудомоечная машина

Монтируются посудомоечные и стиральные машины под столешницу. При сборке гарнитура под эти приборы оставляются места в непосредственной близости от мойки. Устанавливается оборудование на полу между нижними тумбами. Затем на технику крепятся мебельные фасады с помощью специальных петель или простых саморезов.

Стиральные и посудомоечные машины устанавливают во встроенный кухонный гарнитур и подключают аналогичным образом:

  1. Подключение к электросети. Электрические розетки размещают на стене за соседними тумбами на высоте 200-500 см от пола. Требуется обязательное заземление.
  2. Подключение к водопроводу. Необходимо заранее запастись тройником, фитингами и обжимной муфтой. Подробная инструкция всегда прилагается к оборудованию.
  3. Подключение к канализации. Сливной шланг просто вставляется в тройник канализации. Все места соединений герметизируются резиновыми прокладками, лентой Фум и силиконом.

Электродуховка или СВЧ-печь

Электрическая духовка, микроволновка или компактный духовой шкаф размещаются как под столешницей, так и в пенале на удобной высоте. Все элементы мебели изготавливаются по размерам техники, поэтому ее следует выбирать заранее. При монтаже приборы просто вставляются в нишу и закрепляются шурупами.

Рекомендуется все розетки для подключения размещать на стене внизу у самого пола (по верхнему краю не выше 100-150 мм).

Холодильник

Встраиваемый холодильник размещается в специальном мебельном коробе (пенале), изготовленном под него. Для вентиляции внизу устанавливают пластиковую решетку, а вверху у стены оставляют небольшое расстояние. Фасады навешиваются на дверцы холодильника при помощи шарниров или скользящих полозьев.

Подготовка к установке холодильника

Перед установкой холодильника на кухне правила установки необходимо знакомиться с инструкцией от компании-производителя, и выяснить о предъявляемым к нему требованиям по монтажу.

Некоторые решения современных компаний нуждаются в особенных условий и дополнительных правилах к установке. К подобной категории относятся, к примеру, смарт-холодильник. Для него требуется условия, не предъявляемые к обыкновенным устройствам.

Если не нашли недочетов, то можно приступать к установке. Холодильник выставляют по уровню на то место, в которое его вначале хотели поставить. Кабель необходимо надежным образом прикрепить к задней стенке. Подключить к розетке вы можете лишь после 12 часов.
Время основано от метода транспортировки. Если он под наклоном, то это время возрастает примерно до 24 часов. По завершению отмеченного срока, стоит подключить его в розетку. У розетки должно быть заземление.

Опорные поверхности

При установке холодильника, нужно найти ровную, не скользящую и твердую поверхность. Если бетонное напольное покрытие выложено плиткой, проблемы не возникнут. Если отделка напольного покрытия сделана из деревянных материалов, нужно выяснить, что ее детали очень надежные зафиксированы и сумеют выдерживать вес прибора.

Кроме того, от подключенных компрессоров исходит вибрации. Если напольное покрытие подвижное, вибрация возрастает и распространяется волной по покрытию. Намного знают, что техника может вскоре выйти из стоя, кроме того, это может раздражать также домочадцев.

Необходимые инструменты

Как подключить холодильник? Для этих работ необходимо запастись всеми инструментами.

Ниже указаны все те приспособления, которые нужны для установки холодильника любых моделей:

  1. Гаечный ключ. Постоянно имеется в комплекте к оборудованию, применяют, чтобы регулировать высоту ножек.
  2. Уровень лазерный либо обыкновенный строительный, чтобы регулировать устройство по горизонтальной и вертикальной плоскости.
  3. Разводной ключ. Если у прибора есть лёдогенератор, то придется его подключать к трубопроводам с подачей воды.
  4. Фум-лента (обыкновенная пакля), чтобы уплотнять места соединений шланга с трубами льдогенератором.
  5. Отвертка для установки декоративных элементов на дверное полотно оборудования, если холодильник встраиваемый.

Важный момент: при доставке оборудования на дом и распаковке, необходимо дать ей время, чтобы она адаптировалась к окружающей среде. Перед подключением оборудования в электросеть, необходимо подождать около 6 часов. При продолжительном его нахождении в обстановке при отрицательных температурах время необходимо прибавить до дня.

Как правильно установить холодильник по уровню: этапы работы

Холодильник нужно ставить на ровную поверхность пола. У некоторых людей пол в кухне отделан плиткой. Чтобы холодильник не перемещался по полу, не создавалось скольжение, стоит купить специальные наклейки на ножки. Нужно отрегулировать передние ножки, чтобы он стоял ровно. После его установки на пол, проверяется ровно ли он будет стоять при открывании двери. Холодильник не должен шататься при открывании и закрывании, издавать странные звуки.

Регулировка ножек осуществляется вручную или ключом. Так можно отрегулировать нужный наклон холодильника и выровнять его положение относительно пола и стен.

Поверхность, на которую устанавливается агрегат, должна быть ровной. Чтобы аппарат не шатался. Для этого на холодильнике есть специальные регулируемые ножки.

Высота передних ножек должна быть чуть больше, чем задних колесиков. При такой установке дверь будет плотно закрываться.

Этапы установки:

  • Выбрать место для холодильника;
  • Проверить поверхность пола на ровность;
  • Распаковать холодильник;
  • Поставить на выбранное место;
  • Отрегулировать высоту ножек.

Чтобы выставить верный уровень, можно воспользоваться специальными приспособлениями. Для регулировки уровня можно использовать тарелку с углублением, у которой будет на кромке небольшая полоска.

Устанавливать холодильник нужно не вплотную к стене. Необходимо оставлять зазор между стеной и ним около пяти сантиметров, чтобы проходила циркуляция воздуха.  После этих шагов установки по уровню, учитывая все правила, идет установка к электросети.

Последующие шаги (мойка, подключение к электросети) производятся не сразу после установки холодильника на пол. Необходимо выждать определенное количество времени.

Подключение холодильника без коммуникаций

В этом случае мы имеем, в виду простую технику, которую необходимо установить и подключить к электросети. Инструкция по правильному подключению холодильника своими руками состоит из следующих правил и рекомендаций:

  1. Необходимо проверить корпус холодильника на наличие повреждений и дефектов.
  2. Подготовьте подходящее место для установки. Рядом с этим местом должна находиться розетка. Подключение холодильника через удлинитель делать нельзя.
  3. Корпус должен размещаться на расстоянии в 15 см от стены.
  4. Агрегат должен находиться строго в горизонтальном или вертикальном положении. Для регулировки холодильника необходимо выкрутить ножки.
  5. Проверьте по уровню правильность установочных работ.
  6. Подсоедините шнур в сеть и проверьте работоспособность.

Вот это и вся технология подключения нового холодильника к сети своими руками. Как видите, она не представляет ничего сложного. Выполнить этот процесс может каждый человек, которые не имеет необходимых навыков.

Подключение холодильника с подсоединением холодной воды

Многие холодильники могут иметь ледогенератор. Он используется для создания льда, который можно будет добавлять в напитки. Устройства могут иметь наливной или стационарный тип.

В первом случае ваш холодильник будет иметь специальный бачок, в который нужно добавлять воду. Чтобы подключить холодильник со стационарным ледогенератором нужно подвести подачу воды к необходимому разъему. Для того чтобы выполнить подключение холодильника стационарного типа необходимо подвести к нему подачи воды.

Сначала вам нужно установить двухкамерный холодильник на подготовленном месте. После этого вам потребуется врезаться в магистраль водопровода. Выбор материалов для выполнения этого процесса будет зависеть от вида водопровода. После этого вам необходимо прочесть рекомендации производитель и выполнить подключение водопровода к холодильнику. Затем просто проверьте работоспособность системы.

Как видите, подключение холодильника к электросети самостоятельно достаточно просто.

Особенности подключения оборудования с льдогенератором

На некоторых моделях «рефрижераторов» стоит льдогенератор — приспособление для создания льда разной формы и назначения (пищевого, технического). Генератор может быть наливной — вы сами заливаете воду в специальную емкость — или стационарный, подключенный к водопроводу.

Если у вас наливной генератор, тщательно выровняйте холодильный корпус относительно горизонта — перекос приведет к разливу жидкости и прочим проблемам. Стационарный же требует подключения к источнику питания и водоснабжения.

Существуют крупногабаритные двухдверные холодильники с системой No Frost и льдогенератором — они подключаются по стандартной схеме. Не забывайте, что такие агрегаты должны стоять далеко от источника тепла.

Как провести монтаж холодильника своими руками без профессионалов

Подсоединять и устанавливать холодильник советуют в следующей очередности:

  1. Во время замены уже отработавших холодильников новым, вначале осуществляют аккуратно демонтажные работы со старым и его извлекаем из пенала.
  2. Перед установкой технику подключаем к электросети. После осуществленным пробным подсоединением в электросеть смотрим, работает ли техника, то есть владелец выясняет, что схема в рабочем состоянии, мотор работает негромко.
  3. Фиксируем холодильник на свое место. Чтобы обеспечить оптимальный условия для работы прибора сейчас и бесшумную работу в дальнейшем, рекомендуется воспользоваться уровнем. Установку по вертикали можно осуществить благодаря вращению регулировочного болта, который находится в нижней области холодильника.
  4. В некоторых случаях для фиксации корпуса в необходимом положении, необходимо осуществить установку малой подкладки из пенопласта нужной толщины, которую можно незаметным образом размещать в отверстиях среди стенок холодильных установок и пенала.
  5. После выполнения данных работ осуществляется монтаж фасадной области панели пенала. К тому же фиксируется любой из предусмотренных изделий для монтажа, осуществляется уточнение хода створки и устойчивость конструкций в общем.
  6. После осуществляется подсоединение холодильников к электросети и оканчивая проверку работы бытового оборудования.

Установка встраиваемого холодильника

Главное правило при монтаже холодильного оборудования — оставляйте зазоры для циркуляции воздуха. Это поможет избежать перегрева. Если агрегат встраивается в шкаф, со всех сторон должны быть зазоры минимум по несколько сантиметров. Пенал, где находится встроенный холодильник, не должен быть полностью закрытым — берите шкаф с отсутствующей задней стенкой.

В нижней части мебельного шкафа предусматривается полка, под ней — вентиляционные отверстия. Над оборудованием оставляют зазор до 10 см.

Все остальные правила установки (ближе к розеткам, дальше от тепла и воды, на расстоянии от мебели) тоже в силе. Заранее определите, как будете подключать кабель — сверху или снизу прибора.

Инструкция по выполнению монтажа агрегата внутри шкафа:

  1. Сверьте размеры устройства и пенала кухонного гарнитура. Проверьте, есть ли зазоры со всех сторон.
  2. Установите устройство в пенал.
  3. Прикрепите фасад и дверцы.
  4. Установите декоративные и защитные элементы.
  5. Подключайте к сети.

Внешняя дверца

Если вы хотите полностью встроить холодильник в пенал кухонного гарнитура, выберите способ крепления дверцы:

Возможные варианты:

  • установка полозьев на дверце пенала;
  • дверца остается неподвижной относительно двери шкафа.

В первом случае при открывании дверца плавно скользит по одной-двум направляющим (точное количество определяется высотой шкафа). Фиксировать дверцу не надо — она сама будет смещаться при открывании. Для этого на двери фиксируют металлический уголок, соединенный с направляющей.

Если планируется встраивать «рефрижератор» не полностью, дверца не нужна — холодильная установка расположится в открытом пенале без дверей или отдельно от гарнитура.

Чтобы встройка не выбивалась из общего дизайна помещения, рекомендуем:

  • покрасить в тон кухонного гарнитура, стен кухни, электроплиты;
  • оклеить полимерной пленкой;
  • закрыть со стороны внешней стенки меловой доской.

Розетки электроприборов и бытовой техники должны быть расположены на открытом месте.

Подключение к электросети

Главное правило на данном этапе — обеспечение свободного доступа к розетке.

При подключении холодильника помните:

  • нельзя закрывать розетку, из-за этого не получится вовремя вытащить вилку при коротком замыкании или при поломке, придется отодвигать прибор от стены;
  • к удлинителю подключают ограниченное количество техники (не более 2-х единиц), т. к. в противном случае возрастает нагрузка на кабель;
  • розетку следует располагать под столешницей, над или сбоку;
  • не забывайте о рабочем заземлении.

Заведите провод удлинителя вдоль плинтуса за кухонным гарнитуром — это повысит безопасность электроприбора и снизит риск травмирования, если человек зацепится ногой за кабель.

Наличие автомата в цепи подключения холодильника позволяет предупредить поломку техники при перепадах напряжения, грозе, затоплении и других внештатных ситуациях.

Как поставить микроволновку сверху и стоит ли это делать

В маленьких квартирах на холодильник часто ставят микроволновую печь. Это имеет смысл, если агрегат маленький, а в печке вы будете только разогревать и размораживать пищу. Другие функции микроволновки — длительное приготовление, гриль, мультиповар и прочие — быстро приведут к перегреву устройства.

Учитывайте и другие правила:

  • расстояние от стены до СВЧ — такое же, как у холодильника: 10–15 см;
  • между электроприборами проложите фанеру или оргстекло. Пленку, клеенку и другие легковозгораемые материалы — ни в коем случае;
  • микроволновка должна быть оснащена ножками, чтобы зазор между агрегатами способствовал усилению циркуляции воздуха.
