Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
2. Визуально увеличивает высоту низких помещений.
   Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
   Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них.

В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

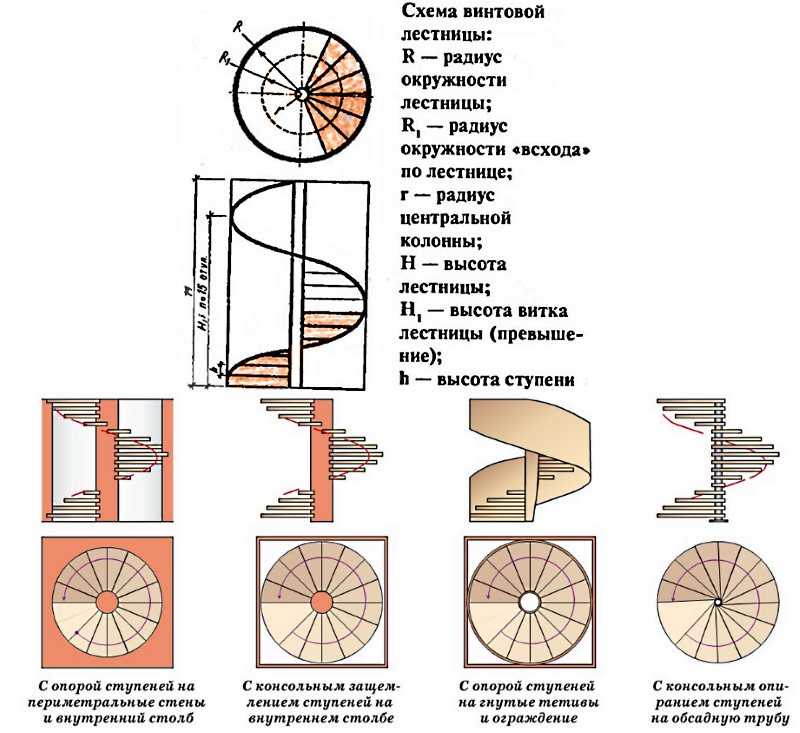

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

• С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

• С консольным защемлением ступеней на несущем элементе.

• С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

• из каких элементов она должна состоять;
• месторасположение составных частей;
• способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

1. ступеньки;
2. заключительная площадка, расположенная сверху;
3. столб, предназначенный для опоры перила и балюстрады;
4. главный несущий элемент, являющийся основой конструкции;
5. цилиндры, из которых состоит опорный столб;
6. балясины, поддерживающие перила;
7. перемычки;
8. перила в форме винта;
9. заграждение на верхнем этаже.

Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
2. Узел «Б» — это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
4. Узел «Г» — место крепления опоры и основания, установленного в полу.

Соединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

• середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
• минимальный диаметр опоры равен 5 см.
• винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
• в одном лестничном витке должно быть минимум 11 ступеней.
• высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб — основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму.

В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

• Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
• Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

1. путем их вклеивания в проделанные отверстия;
2. фиксация к ступеням с помощью специальных креплений;
3. приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

• вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
• вырезание перил из клееной древесины;
• соединение элемента из не очень плотного деревянного шпона.

Способ точного изготовления перилСхема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме.

Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

• Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

• Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
• Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
• На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
• При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
• Верхняя ступень крепится к полу второго этажа.
• После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
• Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
• Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото

Лестница своими руками из дерева винтовая: чертежи изготовления

Винтовая лестница в деревянном доме

Лестничная конструкция любого вида, выполняя эстетическую функцию, должна быть многофункциональной и удобной. Трудно представить себе двухэтажный дом без винтовой лестницы, или другого варианта подъемной системы.

Существует большое количество вариантов оформления конструкций, декорирования ступеней. Как изготавливается лестница своими руками из дерева винтовая, их виды, подскажет статья.

Содержание статьи

• Особенности конструкции
• Виды конструкций
• Выбор конструкции
  • Расчет конструкции
  • Расчет ступеньки
• Монтаж винтовой системы для лестницы

Особенности конструкции

Часто привычные маршевые конструкции для передвижения человека между этажами, заменяют винтовые аналоги. При этом подъем, и спуск происходит по кругу. В такой конструкции ступени имеют довольно замысловатую форму, создающую определенные сложности при ее изготовлении. Но иногда есть желание владельцев изготавливать винтовые лестницы из дерева своими руками.

При этом стоит познакомиться с достоинствами и недостатками конструкций:

Достоинства	Недостатки
Значительная экономия места, что особенно важно в небольших помещениях; Красивый внешний вид позволяет монтировать такие конструкции в центре комнаты; Низкая цена, что обеспечивает снижение расходов на используемые материалы; Расположенная в центре опорная стойка, способна обеспечить устойчивость и безопасность конструкции.	Непростое изготовление объясняется довольно сложными расчетами и вальцовкой деревянной тетивы; Разная ширина по всей плоскости ступенек, уменьшает комфорт передвижения с этажа на этаж; Достаточно сложно переносить крупные вещи, особенно при маленьком диаметре проема.

Виды конструкций

Деревянные винтовые лестницы имеют некоторые расхождения в креплении ступеней. Основные их варианты представлены на фото.

Виды крепления ступеней

К вариантам фиксации ступеней относятся:

• В качестве опоры служат центральная стойка и стены. В этом случае, отдельно создается колонна из каменной кладки или из узких концов ступеней. Создание классической винтовой лестницы производится на этапе строительства здания. При этом ступени вмуровываются в стену, а сама центральная колонна в пол;
• Защемление ступеней консольное, на внутренней стойке. Главное преимущество такого вида винтовых лестниц — возможность установки в любом месте помещения. Устойчивость и жесткость ступеней достигается соединением краев ступеней больцами;
• Несущая конструкция включает стойку и тетиву;
• Элементы опираются только на обсадную трубу;
• Крепление ступеней на гнутых тетивах, без опорной колонны. Это наиболее красивые деревянные винтовые лестницы. Их ступени закрепляются внутри спиралевидных элементов, одновременно являющихся и перилами конструкции. Это самые дорогие изделия;
• Модульные винтовые лестницы. Это набор модулей, которые соединены в определенной последовательности, под нужным углом. Они могут иметь: центральный косоур или центральную колонну. Такие конструкции:

1. Просто и легко монтировать.
2. Можно устанавливать в любой точке комнаты.
3. Можно регулировать разворот угла.
4. Допускается регулировка длины и высоты модулей.
5. Доступная стоимость.
6. Необычный дизайн.

Совет: Наиболее красивый вид имеет лестница винтовая из дерева своими руками , у которой закругленная тетива. Но изготавливать такую конструкцию в домашних условиях не стоит, из-за высокой сложности.

Выбор конструкции

Перед тем, как самому сделать деревянную винтовую лестницу, выбирается ее конструкция с учетом таких характеристик:

• Количество ступенек. Для лестниц, имеющих высоту 2,9 метра, количество ступеней должно быть 15 шт. При этом высота подступенка будет составлять 190 мм. При необходимости уменьшить величину подступенка, достаточно дополнительно добавить до двух ступеней.
• Толщина ступеней. Обычно она выбирается 50 мм.
• В какую сторону будет закручиваться лестница: по часовой стрелке, или против часовой стрелки. Этот фактор оказывает существенное влияние на удобство пользования винтовой лестницей. Это связано с тем, что правши и левши свое движение начинают с разных ног – соответственно с правой или левой ноги.

Совет: Приобретая или изготавливая винтовую лестницу, необходимо учитывать направление движения по ней.

Расчет конструкции

Перед тем, как сделать винтовую деревянную лестницу, необходимо произвести ее расчет.

При этом:

• Опорой для конструкции является стальная труба, диаметром 60 – 80 мм, толщиной стенки — 5 мм.
• Для сварки консолей используется стальной уголок.
• Для обустройства ступенек применяется деревянный массив.

Винтовая лестница — это правильная окружность, диаметр ее соответствует размерам проема.

Винтовая лестница своими руками из дерева. Чертежи

Для расчета длины окружности используется такая формула:

• L=2πR*n или L=2πR* (γ/360),
• Где:
• L — длина окружности;
• R — наружный радиус окружности;
• R1- диаметр опорной трубы;
• γ — угловая величина, составляющая разницу в высоте между ступеньками.

На практике, для нормального движения по ступенькам, за радиус движения берется 2/3R. В итоге длина окружности получится: l=2π*2R/3*n=4πR/3*n

Расчет ступеньки

Основное отличие ступенек винтовой лестницы — специфическая форма ступеней. Консоль такой системы – лепесток с закругленным краем. Для нее характерны такие параметры:

• h — длина ступени, равная разнице между радиусом проема и наружным радиусом опорной трубы.

Совет: При длине ступеньки до одного метра, консоль следует делать из твердой породы дерева, без каркаса.

• W1 — ширина проступи конструкции;
• W2 — ширина заготовки для ступеньки;
• α — угол ступени.

Чтобы определить количество ступеней, нужно высоту существующего проема разделить на подъем ступеньки. Наиболее удобный подъем ступеней – 150 — 200 мм.

Угол ступеньки рассчитывается:

• α = γ/число ступеней;
• Имея размер ширины элемента и его угол, рассчитывается наибольшая ширина проступи: W1=R*sinα;
• Ширина проступи рассчитывается: w= r* sinα= (2R*sinα)/3.

Оптимальный вариант винтовых лестниц – при ширине проступи в диапазоне 200 — 300 мм.

Совет: На чертежах винтовой лестницы следует изображать горизонтальную и вертикальную проекции, две развертки: по линии передвижения и наружному краю.

После проведения всех расчетов можно решать вопрос, как сделать винтовую лестницу из дерева.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

• Рассчитывается винтовая лестница;
• Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
• К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
• Проверяется строительным уровнем вертикальность установки опорной стойки;
• На стойку сверху устанавливаются втулки.

Сборка конструкции

• Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
• Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
• Вверху закрепляется опорный стержень;
• Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Установка ступеней

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

• Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
• Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
• Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
• Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

• Камень;
• Дерево;
• Металл.

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

Дизайн деревянной винтовой лестницы своими руками: как мы это построили

Наконец-то я здесь, чтобы сообщить, что мы с Эйприл закончили строить нашу деревянную винтовую лестницу. В течение пяти дней, буквально до дня отъезда из «Танцующего кролика», мы устанавливали подступенки и ступени. Дизайн винтовой лестницы был разработан нашим дорогим Томом Кандиффом, который проинструктировал нас по планировке по телефону и лично во время нашего последнего семинара по деревянным каркасам. Нам потребовалось некоторое время, чтобы полностью понять структуру и ход вещей, но как только мы поняли принципы, все пошло довольно гладко. Ну, само здание было чрезвычайно физически тяжелым, но я отвлекся.

Итак, это наша попытка сделать деревянную винтовую лестницу своими руками. Вот как мы его построили.

Деревянная винтовая лестница

Три основных компонента конструкции винтовой лестницы:

• центральная стойка (которая несет вес всего)
• стояки (которые сидят в столбе)
• и ступени (фактические ступени, которые крепятся к подступенкам).

В нашем случае центральная стойка лестницы выполнена из черной акации диаметром у основания, возможно, 10-12 дюймов. Черная акация, если вы еще не знали, чрезвычайно прочная и плотная древесина. Работа с этим деревом не для слабонервных. Ху мальчик.

Да, и примечание: О тех перилах (или их отсутствии)… ну, мы не успели построить перила перед переездом, но стояки оставили длинными, чтобы можно было спроектировать и установить на более удобная дата.

Использование гирлянды для определения схемы винтовой лестницы

Планирование спирали

Планировка в значительной степени определялась гирляндой с 14 точками, нарисованными на самой поверхности пола перед установленной стойкой. (Мы почти потеряли оригинальные линии, которые были нарисованы в прошлом году, но, к счастью, мы смогли обвести карандашные линии маркером и внимательным взглядом.) Между прочим, у ромашки длинная и увлекательная история, но сейчас не время и не место для этого. Скажем так, это геометрическая магия. (См. внизу этой страницы, чтобы узнать, что можно сделать с помощью ромашки.)

В любом случае, линии ромашки указывают на угол выступающих из столба подступенков лестницы, но не обязательно на точное положение пазов. Там у нас было пространство для маневра. Используя уровень или палку, приставленную к стойке, я прицелился к линиям и держал уровень параллельно указанным линиям. Тщательно удерживая уровень на месте, я двигал его либо к предыдущему пазу, либо от него, пытаясь добиться постоянного расстояния, но избегая ловушек, связанных с тем, что он находился слишком близко к краю дерева, когда пазы спирально закручивались вокруг столба.

Сверление 1,5-дюймовых отверстий с помощью сверла Hole Hawg в стойке черной акации

Сверление пазов в центральной стойке

Когда пришло время сверлить пазы, мне пришлось прицеливаться до пола, используя либо сверло, либо патрон Hole Hawg в качестве моего ориентира, чтобы определить, что сверло было параллельно линиям. Это был немалый трюк, так как я должен был одновременно удерживать дрель на одном уровне и не допускать, чтобы чертова штука вырвала мои руки из-за невероятного крутящего момента, когда я делал 1,5-дюймовые отверстия в черной акации.

Только что просверленные и ожидающие долота

К счастью, с 11-м пазом сверление стало проще. Кстати, мы были очень впечатлены корабельными буровыми долотами WoodOwl Tri-Cut для бурения саранчи. Толкание было иногда неудобным, а иногда совершенно болезненным, в зависимости от положения. Самый нижний паз был упражнением в акробатике.

Это не самое худшее положение, которое мне пришлось принять, чистя этот паз

Изготовление подступенков

Подступенки (в данном случае из дуба 3×5) имеют шипы длиной 6 дюймов (в идеале, когда мы могли бы просверлить так глубоко) и установлены в одинаковых глубоких пазах в стойке. Позже они прибиваются двумя 1-дюймовыми колышками к стойке. Подступенки консольные, и в идеале шип должен быть еще длиннее, если это вообще возможно физически. Подступенки имеют хорошую длину 36 дюймов, поэтому 6-дюймовый шип несет весь вес, когда ступеньки используются. Это совсем немного, чтобы спросить. (ПРИМЕЧАНИЕ: позже я усилил каждый свободный конец, потому что очевидно, что это слишком большая консоль для 6-дюймового шипа, чтобы с ним справиться.)

Быстрая работа с шипами для подступенков

Эти подступенки были сделаны довольно быстро, так как по большому счету шипы были довольно маленькими. Эйприл пропустила 3×5 через рубанок, чтобы две видимые поверхности были гладкими после вырезания шипов.

Подступенки в окончательном положении в ожидании колышков



Колышки фиксируют подступенки в центральной стойке и предотвращают их раскачивание

стояк, чтобы поднять стояк до уровня или даже немного «выше» уровня, при условии, что они немного осядут при использовании. После того, как они были закреплены, 3×5 казались довольно прочными.

Установка ступеней

Древесина для ступеней (или ступеней) — срубленный вяз, любовно распиленный Томом с неповрежденной живой кромкой. Ширина ступенчатого ложа варьировалась от 14 до 18 дюймов, и мы прикрепили ложе к стояку, чтобы посмотреть, как и где делать надрезы для определения формы. Это была одна из самых приятных частей, так как мы могли просто перемещать дерево, чтобы решить, что выглядит хорошо.

Эйприл использует выемку для текстурирования поверхности ступеней лестницы

После обрезки по размеру Эйприл использовала выемку, чтобы создать красивую нескользящую текстуру поверхности. Кропотливый труд и великолепный результат. Наконец, мы можем покрыть протекторы концентрированным маслом Land Ark (Heritage Natural Finishes), нашим предпочтительным герметиком.

Покрытие ступеней концентрированным маслом для отделки Heritage Natural Finishes

Готовые ступени — вырезанные, выдолбленные и смазанные маслом

Что касается крепления ступеней, мы использовали два 4,5-дюймовых шурупа GRK, чтобы прикрепить ступени к нижней части стояка выше. В идеале, мы когда-нибудь вернемся назад и проложим прокладки между ступенями и подступенками, где это необходимо, и спрячем несколько винтов на верхней поверхности проступи в подступенок.

Обратите внимание на два винта с потайной головкой в ​​каждой ступени с нижней стороны



Другой вид установки подступенков и ступеней

Использование лестницы

При ходьбе вверх и вниз по лестнице скрипа не слышно. Есть некоторое движение в стояках, но в целом очень мало. Эйприл и я поднялись по ступенькам одновременно, и она без проблем полностью выдержала наш вес. Как я уже сказал, позже его можно было бы усилить, но конструкция прочная. У нас не было четких планов по установке перил, хотя оставление подступенков длинными (выходящим за пределы ступеней) означает, что кто-то может позже дополнить конструкцию перилами.

Лестница доставляет визуальное удовольствие. Я надеюсь, что когда-нибудь у меня будет еще одна возможность построить его снова. Я думаю, что часы неуклюжего сверления и долбления окупились.

ОБНОВЛЕНИЕ: Прочтите мой пост о сокращении винтовой лестницы, чтобы узнать, как почти год спустя мы исправили возможную осадку подступенков — теперь лестница более завершена и прочно укреплена!

Вид сверху на ступени



Вид с противоположной стороны ступеней и небольшое пространство для хранения, созданное спиралью

Винтовая лестница | ThePlywood.com

Винтовая лестница используется в архитектуре примерно 1900 лет, хотя исследователи считают, что эта концепция насчитывает более 3000 лет. Первоначально они были защитной мерой, используемой для того, чтобы заставить атакующих использовать очень узкий фронт, что давало преимущество обороняющимся. Это преимущество было усилено за счет строительства всех винтовых лестниц, восходящих по часовой стрелке, что вынуждало нападавших обнажать больше своих тел, когда они пробивались вверх по лестнице, при этом им было трудно владеть собственными мечами, которые в конечном итоге ударяли по стене башни.

Изучение замков, особенно средневековых замков, увлекательно. Эти замки — машина, искусно спроектированная как защитный инструмент. Именно там мы видим, что винтовая лестница впервые вступает в свои права. Круглые башни обычно использовались в качестве оборонительных укреплений в крепостных стенах. Большинство из этих башен не были достаточно большими в диаметре, чтобы вместить принцессу (она находилась в замковой крепости), но представляли собой не что иное, как винтовую лестницу, ведущую к боевой платформе наверху. Защитники использовали эти лестницы, чтобы подняться на стену, и тогда, если бой переместится внутрь замка, бой начнется на лестнице.

Поскольку замки были каменными, винтовые лестницы в этих башнях тоже были каменными. Эти лестницы были вставлены в стены и наклонены к центру башни. В случае узких башен центральный конец лестницы должен был складываться, образуя колонну. Но в больших башнях не было центральной колонны, а лестницы просто опирались друг на друга. В этих случаях именно внешняя стена фактически поддерживала лестницу.

Шло время, и замок перестал быть действенным орудием войны, винтовые лестницы никуда не делись. Скорее изменилось их предназначение. Вместо того, чтобы быть частью защиты замка, винтовые лестницы использовались, когда не было места, чтобы втиснуть в здание обычную лестницу, даже лестницу с поворотом.

Эти винтовые лестницы обычно изготавливались из дерева и, возможно, являются одними из самых удивительных примеров обработки дерева в истории. В то время как большинство все еще зависело от центральной колонны для поддержки, у большинства больше не было внешней стены для дополнительной поддержки. Весь вес лестницы приходился на ту центральную колонну, которая часто тоже была деревянной.

А как насчет случаев, когда центральной колонны не было? Существует множество примеров винтовых лестниц, в которых в качестве опоры используется внешняя стена без какой-либо центральной колонны. Но есть также несколько примеров деревянных винтовых лестниц, которые, кажется, бросают вызов силе тяжести, поскольку в них нет центральной колонны или внешней стены для поддержки. Возможно, самой известной из них является лестница часовни Лоретто в Санта-Фе, штат Нью-Мексико.

Эта лестница была построена неизвестным мастером, который, согласно легенде, появился из ниоткуда, чтобы дать монахиням часовни возможность подняться на хоры в ответ на их молитвы. Удивительная лестница построена без гвоздей, из дерева, которого нет в этом регионе, без видимых опор. Тем не менее, он стоит уже более 150 лет. Строивший его плотник исчез, не получив ни платы, ни благодарности монахинь. Несколько лет спустя другой плотник добавил перила.

Хотя владельцы часовни Лоретты хотят увековечить миф о «невозможности» этой лестницы, правда в том, что это вполне возможно, иначе ее бы не существовало. Тем не менее, это удивительное столярное дело.

Лестница этого типа работает благодаря тому, что внешние и внутренние косоуры (спиральные вертикальные соединительные элементы снаружи и внутри ступеней) действуют как две параллельные балки, несущие вес лестницы. Как показали годы, они и достаточно прочные, и достаточно упругие, чтобы выдержать вес и вибрацию людей, поднимающихся по лестнице, переносящих вес вниз на нижнюю ступеньку, сидящих на полу.

Комплекты винтовых лестниц

Большинство винтовых лестниц, устанавливаемых сегодня в домах, представляют собой комплекты. Все они имеют центральную металлическую колонну, которая является основным несущим элементом лестницы. Отдельные ступени лестницы, которые могут различаться по стилю, надеваются на эту колонну сверху, располагаются и закрепляются на месте.

Одним из основных требований для установки винтовой лестницы в доме является подходящее место для установки лестницы. Обычно это означает проектирование дома с учетом лестницы. Если в доме есть подвал, то черновой пол первого этажа потребует значительной дополнительной поддержки там, где будет установлена ​​лестница, потому что весь вес лестницы будет приходиться на стальную опорную плиту, площадь которой составляет всего около шести квадратных дюймов.

В верхнем конце лестницы должна быть какая-то площадка, позволяющая выйти с лестницы и войти в коридор наверху. Это можно сделать несколькими способами: верхняя часть лестницы фактически полностью закрыта, с отверстием на одной стороне, которое выходит в коридор, или лестница соединяется с балконом. Все зависит от дизайна вашего дома.

Удивительно, но эти наборы не так уж и дороги, как они есть, и в них есть все, что вам нужно. Однако вы не можете просто зайти в местный центр по благоустройству дома и взять его; Вы должны быть уверены, что размер вашей лестницы соответствует вашим требованиям. Комплекты имеют некоторую регулировку подъема, и производители могут помочь вам сделать так, чтобы ваша лестница полностью соответствовала вашим потребностям.

Будьте осторожны с этим, потому что вы хотите, чтобы величина подъема для каждого шага была постоянной. Подъем на небольшую ступеньку может создать риск споткнуться, усугубляемый тем фактом, что подъем по лестнице может привести к некоторой дезориентации.

Эти комплекты винтовых лестниц могут иметь деревянные ступени, металлические ступени или ступени с открытой решеткой. Вы также можете купить комплекты, в которые входят необходимые кронштейны для ступеней, что позволит вам сделать свои собственные ступени из любого типа дерева, который вы хотите.

Если вы решите установить винтовую лестницу в своем доме, возможно, вы захотите установить вторую лестницу на второй этаж в другом месте. По винтовой лестнице трудно нести даже коробку; перевозить на них мебель практически невозможно. Если у вас есть только винтовая лестница, вам нужно будет использовать подъемник или вилочный погрузчик для перемещения мебели в комнаты наверху и из них.

Установка комплекта винтовой лестницы

Перед установкой любой винтовой лестницы необходимо принять во внимание место входа и выхода с лестницы. И то, и другое должно быть легкодоступным в местах, обеспечивающих легкий доступ. Большинство лестничных комплектов предусматривают один полный оборот на этаж подъема. Таким образом, если ваш план не позволяет обеим сторонам смотреть в одну сторону, вам нужно будет компенсировать дополнительное количество поворотов, используя приземление на верхнем конце. Некоторые комплекты идут в комплекте с этой площадкой, изготовленной из того же материала, что и ступени.

Узнать цену на Amazon

Первым и наиболее важным элементом для установки является центральная колонна. Это должно быть правильно отцентровано и размещено на правильном расстоянии, чтобы обеспечить посадку на верхнем конце. Таким образом, вы измеряете его положение вверху, а затем определяете, где установить опорную плиту, используя уровень. Установите его на место и обязательно проверьте три или четыре раза, прежде чем прикрутить его болтами. После установки вы действительно не хотите его перемещать.

Ступени в этих комплектах представляют собой готовые блоки, состоящие из ступеней и монтажных кронштейнов. Сначала они устанавливаются на центральную колонну сверху, сдвигая их вниз по колонне и позволяя им складываться. Как только все они будут на колонне, входящую в комплект площадку можно надвинуть на колонну и прикрепить к конструкции пола для второго этажа и колонны. Эта площадка также действует как верхний кронштейн для лестницы, удерживая центральную колонну в устойчивом положении и не давая ей трястись.

После установки верхней площадки необходимо измерить общий вертикальный подъем лестницы и разделить его на общее количество ступеней лестницы. Это даст вам вертикальный подъем на шаг.

Работая сверху вниз, каждая ступенька выравнивается и крепится к центральной колонне большими установочными винтами. Помимо измерения вертикального подъема, ступеньки должны располагаться под правильным углом вокруг колонны. Это должно быть точно, совмещено с проступью (или площадкой) выше, оставляя при этом достаточно места для установки балясин лестничных перил между двумя ступенями. Эти балясины крепятся как к верхней, так и к нижней части каждой пары ступеней, соединяя их вместе и повышая устойчивость к вибрации. Они должны устанавливаться строго вертикально.

Каждая дополнительная ступенька располагается и крепится к центральной колонне так же, как и первая, а затем прикрепляется к центральной колонне такими же установочными винтами. Поскольку кронштейн проходит вокруг колонны, плотно прилегая к ней, установочного винта достаточно, чтобы удерживать ее на месте.

Когда все ступени установлены, балясины прикрепляются к ступеням, если они еще не были установлены. Затем к верху балясин можно прикрепить поручень. При необходимости между балясинами добавляются дополнительные шпиндели, завершающие лестницу.

Изготовление винтовой лестницы своими руками

Если вы решите сделать собственную винтовую лестницу, а не покупать комплект, ее установка очень похожа на установку комплекта. Одно большое отличие состоит в том, что вы делаете все детали самостоятельно.

Я видел множество различных самодельных винтовых лестниц, сделанных из разных материалов и в самых разных стилях, начиная от чего-то, что выглядит как набор, и заканчивая полностью фанерной версией и проходящей через необработанную деревянную версию. , причем ступени представляют собой бревна, сплющенные с одной стороны. Потенциальные возможности практически безграничны.

Все это имеет одну общую черту; центральная колонна, как у комплектов. Вы можете сделать свою собственную колонну из трех- или четырехдюймовой толстостенной стальной трубы с приваренной к основанию стальной монтажной пластиной толщиной ½ дюйма. Если у вас нет возможности сварить его самостоятельно, любой сварочный цех должен предоставить его.

Работа с центральной колонной означает, что все ступени консольные. Таким образом, в конечном итоге вес ступени и всех, кто на ней стоит, должен передаваться обратно на центральную колонну. Это требует, чтобы либо конструкция ступени, либо кронштейн, прикрепленный к нижней стороне ступени, были достаточно прочными, чтобы выдержать этот вес.

Теоретически, один треугольный кусок фанеры толщиной 3/4 дюйма был бы достаточно прочным, чтобы сделать это, если бы он был прикреплен к нижней стороне проступи ступени так, чтобы основание соприкасалось с колонной. Тем не менее, вы, возможно, захотите сделать немного больше, либо использовать металл, используя более одного слоя фанеры, либо положить поперечную полосу фанеры на дно этого треугольника, по сути превратив его в деревянную двутавровую балку.

Винтовая лестница, Basheer Tome

Для большинства самодельных ступеней ступени имеют примерно треугольную форму, причем вершина треугольника прикрепляется к окружности, огибающей колонну. Есть некоторые критические размеры, которые вы должны иметь в виду, чтобы соответствовать строительным нормам и правилам:

• Минимальная ширина протектора составляет 7 ½ дюймов на расстоянии 12 дюймов от центральной стойки.
• Шаг каждой ступени составляет примерно 1/12 окружности или 30 градусов.
• Минимальная ширина проступи ступени от колонны до внешнего края составляет 26 дюймов.
• Расстояние между верхней частью одной ступени и нижней частью ступени над ней должно быть не менее 6 футов 6 дюймов.
• Максимальный подъем ступеней составляет 9 ½ дюйма
• Наименьший общий диаметр винтовой лестницы обычно составляет 42 дюйма (3 фута 6 дюймов)

Для упомянутой выше винтовой лестницы из фанеры вся лестница, кроме колонны и перил, была изготовлена ​​из слоев фанеры, вырезанных и сложенных друг в друга. Каждый шаг состоял примерно из дюжины слоев, которые вырезались индивидуально на фрезерном станке с ЧПУ. На каждый шаг ушло около 1 ¼ листа фанеры. Каждый последующий слой был шире, чем нижний, в результате чего нижняя сторона лестницы представляла собой непрерывную кривую из крошечных ступенек (размером с толщину фанеры), а не размером ступенчатого подъема.

Узнать цену на Amazon

Слои фанеры были уложены вместе, склеены и скреплены винтами, делая каждый шаг. Поскольку ступень была очень толстой (полная высота подъема), не было необходимости в дополнительном кронштейне для поддержки консольной ступеньки. Этот гениальный дизайн действительно использовал материал очень эффективно.

Более простая конструкция, если у вас нет фрезерного станка с ЧПУ и если вы хотите, чтобы лестница выглядела более деревенски, состоит в том, чтобы использовать бревна, сплющив верхнюю часть и просверлив в них отверстие, чтобы они скользили по колонне. . Хитрость заключается в том, чтобы просверлить отверстие такого размера в бревне; но это можно сделать, используя кольцевую пилу и вырубая древесину, как только пила достигнет максимальной глубины.
