Самоделки из бензопилы урал своими руками: Какие самоделки можно изготовить из бензопилы урал. Какие полезные самоделки можно сделать из бензопилы? Самодельный мопед с двигателем от бензопилы

снегоход, самодельный снегоуборщик, лодочный мотор своими руками

Содержание

1. Снегоход
2. Снегоуборщик
3. Лодочный мотор
4. Пилорама
5. Мопед
6. Аэросани
7. Трицикл
8. Что еще можно сделать

Самоделки из бензопилы Урал составляют большую часть приспособлений, придуманных умельцами из подобных агрегатов. Объясняется это простотой конструкции, достаточной мощностью и малым весом мотопилы.

Снегоход

Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.

В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.

К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.

Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.

На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:

• к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
• между другой парой устраивают ящик с крышкой, являющейся сиденьем.

На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.

Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.

Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:

1. Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
2. Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.

Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.

Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».

В рулевое управление входит:

• опорно-рулевые лыжи, на которых установлены рычаги;
• сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
• мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.

Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.

Снегоуборщик

Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.

Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.

Мотор от бензопилы освобождают от рамы и переделывают:

• снимают приводную звездочку;
• устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».

Изготовление шнека самодельного снегоуборщика:

1. Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
2. Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
3. Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
4. Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
5. Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.

Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.

Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).

Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.

Лодочный мотор

С двигателя мотопилы снимают пильную гарнитуру, удаляют ведущую звездочку. Переделывают муфту, вытачивая меньшую чашечку и заменяя стягивающую пружину, что позволяет уменьшить массу узла, снизить силу сцепления. Соединяют через муфту вал мотора и редуктора.

Для монтажа используют швеллер:

• в верхней полке устраивают необходимые отверстия для крепления двигателя с редуктором;
• нижнюю полку снабжают отверстием, приваривают в него трубку соосно с выходным валом редуктора.

Через трубку продевают вал, который передает вращение гребному винту, и соединяют с выходным валом редуктора. К ней крепят крепежно-поворотный узел, который используют для установки мотора на транец лодки, подъема и опускания гребного винта в воду.

На нижнем конце трубки устанавливают редуктор, который принимает вращение от вертикального вала и передает горизонтальному. На последнем устанавливают гребной винт, который будет двигать лодку.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

1. Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
2. Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
3. Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

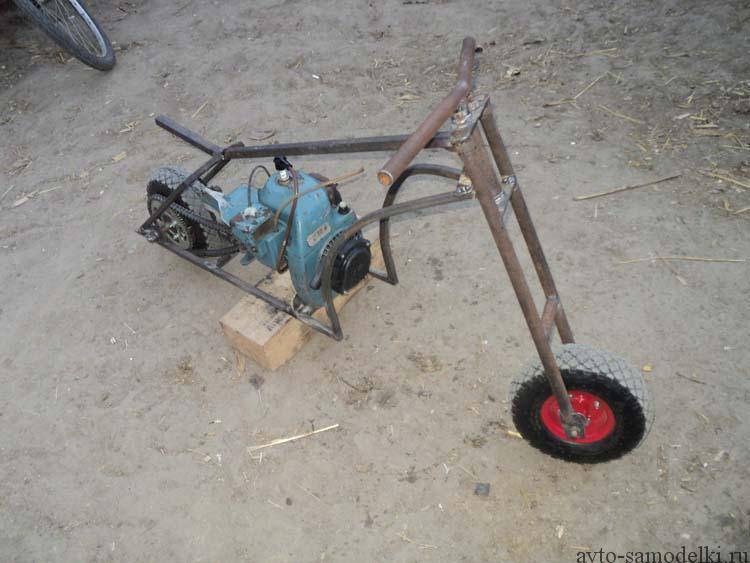

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

1. Снимают крышку и демонтируют с корпуса мотора шину.
2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Аэросани

Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.

Изготовление аэросаней начинают с рамы.

Она должна быть легкой, потому используют трубы из алюминиевых сплавов.

Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:

• спереди с возможностью поворота велосипедным рулем;
• сзади — бесповоротные, параллельно продольной оси саней.

Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.

Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.

Трицикл

Проще всего получить его из трехколесного велосипеда, переделка которого в самодвижущийся трицикл заключается в оснащении двигателем от мотопилы. Делают это так же, как и у мопеда, о котором написано выше.

Если велосипед 2-колесный, придется:

• снять заднее колесо;
• переделать заднюю часть рамы, предусмотрев на ней 2 вилки под 2 колеса;
• устроить общий поперечный вал и установить на него звездочку для цепного привода от мотора.

Что еще можно сделать

Вариантов возможных самоделок много. Все зависит от фантазии и навыков умельца. Помимо описанного, из бензопилы можно сделать:

• генератор, который обеспечит электроэнергией дачу вдалеке от коммуникаций, комфортный отдых на природе;
• болгарку, способную резать металл, камень, бетон, полировать поверхности;
• лебедку, облегчающую жизнь автомобилистов, любящих ездить по бездорожью;
• культиватор для обработки огорода, уборки урожая.

В перечне мотобур для устройства отверстий в грунте под столбы, посадку деревьев. Его зимняя разновидность — ледобур для зимней рыбалки.

Самоделки из бензопилы. Обзор, видео.

Богат русский народ Кулибиными да «Левшами»…. Сколько неожиданных и полезных изобретений сделано российскими умельцами- и не перечесть! Какие только неожиданные вещи не обретали свою вторую жизнь! Не обошла доля сия и бензопилу. Сегодня поговорим про самоделки из бензопилы. Поскольку подобных изобретений очень много, то расскажу только о некоторых из них. Но думается, что рубрика «своими руками» которая включит в себя и самодельные приспособления из бензопилы прочно пропишется на блоге. Причем отдельно в каждом выпуске буду говорить о самоделках из бензопил «Дружба» и «Урал». Итак, небольшой обзор.

Одно из самых популярных самодельных приспособлений и переделок из мотопилы- это лодочный мотор. Подобные моторы могут использоваться, как правило, на резиновых лодках и небольших лодках из ПВХ. Установка их на металлические и большие ПВХ лодки нецелесообразна ввиду нехватки мощности.

Вот несколько самоделок из бензопилы- лодочных моторов.

Лодочный мотор из бензопилы Stihl MS 180

Лодочный мотор из бензопилы

Первый лодочный мотор из пилы сделан на основе  Stihl MS 180. Очень оригинально сделан редуктор — путем сращивания частей привода «болгарки» и мотокосы. От этого редуктора вверх идет вал внутри трубы из алюминия, который выходит на муфту из фторопласта. В муфту вставляется ведущая шестерня от бензопилы.

Лодочный мотор из бензопилы- муфта

В этом варианте лодочного мотора из бензопилы сделано выносное управление «газом» классического лодочного вида. Бензопила крепится на вращающемся основании и поворачивая ручку мы управляем направлением движения.

Очень интересно реализована идея уменьшения шума

Лодочный мотор из бензопилы- редуктор

работающего двигателя. Взят стандартный глушитель 180го Штиля, к нему приварена трубка, которая выводит отработанные газы в воду. Для того, чтобы газы выходили свободнее, на конце трубы сделан водозаборник.
На мой неискушенный взгляд, все же мощности двигателя 180-го не хватает для полноценной замены лодочного мотора.

Смотрите видео лодочный мотор из бензопилы Штиль 180 своими руками.

Лодочный мотор из бензопилы «Урал»

Лодочный мотор из бензопилы Урал

Второй лодочный мотор изготовлен из бензопилы «Урал 2Т» . Автор взял два редуктора от бензопилы «Дружба», топливный бак от бензокосы и сам двигатель от бензопилы «Урал». Конструкция здесь намного проще чем в первом варианте в виду того, что используется только двигатель от бензопилы, а не вся пила целиком. Мощности бензопилы «Урал» в 5 лошадиных сил вполне хватит для нормального использования в качестве полноценного лодочного двигателя.

Единственный момент, который хотелось бы отметить- это установка более продвинутого глушителя была бы не лишней.

Смотрите видео лодочный мотор из бензопилы Урал своими руками.

Ледобур из бензопилы

Ледобур из бензопилы Штиль 180

Этот ледобур сделан на основе самой популярной бензопилы- Stihl MS 180.

Устройство его очень простое- шнек, сочлененный с валом. Вал выходит на редуктор, который соединяется с ведущей звездочкой бензопилы. На креплении бензопилы так же находится дополнительная ручка для удобства работы.Тут стоит отметить, что для нормального функционирования ледобура и снижения нагрузки стоит применять редуктора с понижающим числом примерно 5:1, — 7:1. Это позволит сделать ледобур из бензопилы более надежным и удобным в эксплуатации. Если же вы хотите изготовить мотобур, то стоит учитывать, что в отличии ото льда в почве могут быть и камни, металл и прочие неприятности. Это означает необходимость установки более мощного двигателя(то есть бензопилы помощнее) и редуктора попрочнее.

Смотрите видео — ледобур из бензопилы Штиль МС 180

На сегодня все))) Продолжение следует!

Самодельный снегоход из бензопилы «Дружба», «Урал», «Штиль». Мини снегоход из бензопилы

Снегоход очень нужный транспорт для жителей северных широт России. Не всегда дорожные условия позволяют подойти очень близко, например, к месту рыбалки или к глухому поселку. Одни приобретают готовые экземпляры, а другие делают самодельный снегоход. От бензопилы можно взять двигатель, мощности которого будет достаточно для перемещения всей конструкции на большой скорости. Кроме него можно усадить несколько человек и поставить пару чемоданов. Как сделать самодельный снегоход своими руками?

Выбор пилы

На самом деле марка двигателя не критична для такого устройства как снегоход. Импорт агрегатный или отечественный — не важно, главное хорошо тянуть. Разницы малой, будь то самодельный снегоход из бензопилы «Штиль» или российский «Урал», практически нет в наличии.

Сколько он должен быть исправен?

Важнейшим элементом в этом устройстве является двигатель. Все остальные детали, такие как цепь или покрышка, в конструкции такого транспортного средства существенной роли не играют, поэтому главное следить и контролировать работу мотора. Если он исправен, снегоход всегда будет в движении. Если вы решили брать двигатель с импортной бензопилы, вы не сможете приобрести новый прибор по гарантии в магазине. Вполне годится и подержанный вариант.

Единственная деталь в бензопиле, которая также должна быть в рабочем состоянии вместе с двигателем, это редуктор. Это нам тоже пригодится в работе.

Делаем самодельный снегоход из бензопилы «Урал»: чертежи

Следует позаботиться о схемах. На бумаге нужно нарисовать расположение таких важных узлов и агрегатов, как:

1. Двигатель.
2. Трансмиссия.
3. Катание на лыжах.
4. Гусеница.

Последнюю деталь нельзя построить с нуля, а взять старый снегоход «Буран». То же самое и с лыжами – вполне подойдут средства от детского снегаката.

Как сделать самодельный снегоход из бензопилы?

Сначала делаем рамку. Здесь нам понадобится несколько стальных уголков размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом 90°. В каждой из пластин проделайте сквозные отверстия. Спереди необходимо под ведущий гусеничный вал, а сзади — под оси направляющих натяжных шестерен. Последние устройства должны быть установлены на обоих концах лонжерона.

Снизу к раме приварить еще несколько кронштейнов, соблюдая равные промежутки между их положениями. В открытые с нижней стороны пазы вставьте оси опорных катков. Общее количество роликов должно быть 18. Разместите их по 5 осям (от центра в шахматном порядке). Ролики можно сделать из нейлона и «обутыми» в резиновые покрышки. Можно пойти более простым путем и взять уже готовую деталь из картофелесортировочного устройства.

Ось катков можно позаимствовать у картофелекопалки. Их концы нужно немного отпустить. Это делается для того, чтобы можно было проколоть ось и нарезать резьбу на 10 мм. Делая самодельный снегоход из бензопилы, не забудьте про дистанционные втулки. Они должны располагаться непосредственно на осях агрегата. Лучше всего гильзы брать из дюралюминиевой трубы. Затем зафиксируйте оси с помощью крепежных болтов или контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки из стального уголка. Самый оптимальный вариант – уголок 30 х 30 мм. Их также нужно соединить стальными поперечинами. Так конструкция сформирует небольшой портал. Между лицевой частью и серединой с правой стороны сделать прокладку – приварить стальной лист на 2 мм. После этого установите редуктор бензопилы и промежуточный вал привода цепи.

В пространство между задним порталом и средней частью можно установить короб. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на завершающем этапе.

Передняя часть рамы должна быть соединена с поперечиной передней оси. В качестве балки можно использовать обычную водопроводную трубу диаметром не менее 30 мм.

К концам этой трубы приварить втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также нужно сделать из трубы, а в местах стыковки на стойках и балке приварить дополнительные крюки из стального листа 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Гусеница

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы от старого «Бурана». Однако, чтобы он нормально функционировал, его нужно укоротить (на 500 мм) и зашить транспортировочной лентой. Шестерни изготовлены из капронового листа толщиной 15 мм.

Приводной вал

Он будет трубчатого типа диаметром 28 мм. На него необходимо надеть круглый фланец с отверстиями для зубчатых колес. На концах приводного вала запрессуйте и приварите полноразмерные наконечники цапф. Последние необходимо проткнуть под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночный паз под ведомую звезду цепной передачи 2-й ступени. Эта деталь также называется звездочкой звездочки и фиксируется гайкой на 14 мм. Предварительно на этой детали сделайте соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично приводным устройствам.

О двигателе

Лучше всего сделать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подходит (хотя стоит как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на моторной стойке, на которую затем следует поставить топливный бак. Вся конструкция приварена к поперечной балке. Что касается редуктора, то он будет развернут на 180 ^° в обратном направлении и закреплен вместе с «редуктором скорости» на платформе двухступенчатой ​​цепной передачи. Последний представляет собой всю коробку передач.

Звездочки

Ведомая звезда первой ступени редуктора должна иметь наибольшее количество зубьев. На двигателях бензопилы «Урал» это значение составляет ровно 38 штук. Ведущая звездочка второй ступени имеет 10 зубьев. Шаг у этих устройств одинаковый – 15,875 мм. Кстати, такая же ступенька установлена ​​на мотоцикле «Минск».

Рулевое управление

Будет состоять из опорно-рулевых лыж и соединен жесткими тягами с сошками рулевого вала. Сам руль можно взять от любого советского мотоцикла. Главное, чтобы он был 3-рычажным. Возле правой рукоятки установите рычаг — небольшой рычаг, выполняющий те же функции, что и педаль газа на автомобиле.
Неважно, из бензопилы «Штиль» или «Урал» вы делаете самодельный снегоход, манет должен быть, так как он является неотъемлемой частью конструкции данного агрегата.

Тормозная система

Устанавливать не обязательно, так как в большинстве случаев самодельный снегоход из бензопилы не развивает больших скоростей и сам останавливается. Впрочем, для безопасности можно сделать тормоза, однако это существенно усложнит его конструкцию.

Из болгарки, триммера, пылесоса, бензопилы

Комплектация:

• Устройство самодельной газонокосилки
• Варианты своими руками
• Самостоятельная сборка газонокосилки
  • От старой стиральной машины
  • Бензопила Дружба и Урал
  • От болгарки
  • От триммера
  • От старого пылесоса
  • От дрели
  • Нож для газонокосилки своими руками
  9010 6

  Если красивая зеленая территория устроенный рядом с домом, он участвует в создании гармоничного дизайна участка. Аккуратно подстриженный газон с изумрудной травой способен создать ощущение уюта у хозяев и гостей этого дома. Чтобы поддерживать его внешний вид, необходимо регулярно косить траву. Возможность использовать для этой цели газонокосилку превращает долгую и утомительную работу в легкое занятие.

  Устройство самодельной газонокосилки

  Вы можете купить газонокосилку известной марки для стрижки газонов. Однако это потребует значительных затрат. Еще один способ использования этого приспособления – сделать его самостоятельно.

  Самодельная газонокосилка

  Альтернативой использованию газонокосилки является использование косы. Не все могут воспользоваться этой возможностью. Умению пользоваться косой нужно учиться. Кроме того, необходимо учитывать, что при неумелом использовании этого средства легко нанести травму себе или окружающим.

  Газонокосилка лишена этих недостатков. Вместо этого он имеет следующие преимущества:

  1. Трава срезается на одной высоте.
  2. Работа с газонокосилкой требует гораздо меньше усилий, чем с косой.
  3. Относительно высокая скорость работы.
  4. Большинство используемых моделей оснащены травосборником. Это избавляет от необходимости собирать скошенную траву после окончания стрижки газона. В процессе работы он автоматически попадает в травосборник.

  Примечание. При планировании дизайна участка газону обычно отводится роль красивого фона. Он оттеняет красоту более ярких элементов дизайна сада или парка.

  В состав самодельной газонокосилки должны входить комплектующие:

  1. Вращение ножей, срезающих траву, осуществляется мотором, который настроен таким образом, что его ось расположена вертикально. Схема предусматривает, что это может быть бензиновый или электрический двигатель.
  2. При этом ножи вращаются в горизонтальной плоскости, срезая траву. Они движутся с высокой скоростью, соответствующей частоте вращения двигателя. На практике они могут быть нескольких видов: металлические или в виде лески. Последние работают не менее эффективно, чем металлические, но при ударе о камни или другие препятствия только гнутся без повреждений.
  3. Металлический каркас является основой, на которую крепятся все части рассматриваемого устройства. В частности, здесь просверлено отверстие для крепления мотора.
  4. Колеса должны быть прикреплены к раме. Возможны конструкции, передвигающиеся на двух или четырех колесах.
  5. При использовании электродвигателя необходимо использовать различные элементы управления: силовой кабель, выключатель и другие.
  6. Рукоятка управления необходима для того, чтобы оператор направлял косилку в нужном направлении.

  Варианты своими руками

  Садовый измельчитель своими руками

  В качестве основы, из которой будет сделана газонокосилка своими руками, можно взять шасси от старой коляски, базу от тачки или аналогичный узел другого рода. В этом случае будет достаточно, если ширина рабочей полосы составит 50 см.

  Примечание. Колеса не только позволяют перемещать устройство во время работы, но и регулируют высоту, на которой будут вращаться ножи. Обычно считается, что этого достаточно, чтобы установить ножи на высоте 6 см.

  Установка косилки на два колеса сделает ее более маневренной и позволит менять угол наклона устройства во время работы. Это поможет при работе на сложных поверхностях или при наличии множества препятствий.

  Использование четырехколесной газонокосилки сделает ее работу более плавной и стабильной. Также есть варианты, предусматривающие установку трех колес.

  Устройства с бензиновым двигателем автономны.

  Устройство газонокосилки предусматривает, что колеса можно брать те, которые используются в инвалидной коляске, на тачке или других подобных устройствах. Вы можете сделать их сами. Для этого из толстой фанеры можно вырезать колеса и установить их на подшипники.

  Иногда делают травосборник для газонокосилки своими руками.

  Важно учитывать! Самыми автономными являются устройства с бензиновым двигателем. Однако они тяжелые и неповоротливые. Обычно делают четырехколесную металлическую основу. Их сложно использовать для скашивания газонов со сложным покрытием.

  Самыми маневренными считаются устройства с приводом от электродвигателя, который питается от аккумулятора. Как правило, эти газонокосилки используют двухколесную базу. Это дает возможность работать в местах с ямами или холмами, а также в узких проходах или там, где много деревьев или других подобных препятствий.

  Самостоятельная сборка газонокосилки

  Культиватор своими руками

  Подобным образом изготавливаются различные виды самодельных газонокосилок. Обычно используется мотор, который берется от старых и нерабочих конструкций. Существует несколько популярных вариантов самостоятельного изготовления этого устройства.

  Из старой стиральной машины

  Примечание. Газонокосилку электрическую своими руками можно сделать с мотором от стиральной машины.

  В качестве мотора можно использовать тот, что был взят от старой стиральной машины. Он достаточно тяжелый, поэтому устанавливается на стальной лист с просверленным в нем отверстием для передачи вращения на ножи.

  Для работы электродвигателя необходимо изготовить цилиндрический стальной кожух.

  Бензопилы Дружба и Урал

  Важно! Вращение газонокосилки можно обеспечить не только с помощью электричества, но и с помощью бензинового двигателя. Одним из возможных функциональных вариантов является использование имеющегося в бензопиле «Дружба» или «Урал».

  Вот как собрать этот тип газонокосилки: Один из вариантов этой самоходной конструкции дома — использование стальной прямоугольной рамы. Изготавливается из отрезков металлического профиля. Поскольку конструкция относительно тяжелая, для ее перемещения рекомендуется использовать четыре колеса.

  Две вращающиеся оплетки можно расположить спереди рамы, как показано на рисунке. Двигатель установлен так, чтобы ось вращения была вертикальной. Вращение на ножи передается с помощью ременной передачи.

  Примечание. Можно использовать двигатель от Камы.

  Одним из вариантов изготовления ножей является использование отрезков велосипедной цепи длиной 25 см. Вы также можете использовать центрифугу с ножами. При высоких скоростях вращения эти ножи эффективно косят траву.

  Самодельная газонокосилка с бензиновым двигателем имеет хорошую автономность при работе и обладает высокой мощностью. Недостатком самодельной бензиновой газонокосилки является большой вес устройства.

  Из измельчителя

  Газонокосилка из измельчителя

  Газонокосилка из измельчителя изготавливается следующим образом. Обычно в этом случае мотор устанавливается на металлическую основу, к которой крепятся два колеса. Мотор от болгарки имеет вытянутую форму. Его располагают горизонтально таким образом, чтобы его передняя часть немного выступала вперед над металлическим листом. Ось вращения двигателя должна быть направлена ​​вниз. Здесь не нужно использовать вал.

  Металлическая полоса используется в качестве ножей в газонокосилке из болгарки своими руками. Он заточен по краям, в центре просверлено отверстие для механического крепления к оси мотора.

  От триммера

  Примечание. При изготовлении газонокосилки из триммера своими руками можно использовать в конструкции двигатель, снятый со старого триммера. Принцип его изготовления практически ничем не отличается от других вариантов конструкции.

  В этом случае можно сделать деревянную ось, к которой нужно прикрепить подшипники с колесами, в центре этой оси делается отверстие, в которое нужно вставить ручку. К оси двигателя прикреплены ножи в виде отрезков. При вращении центробежная сила распрямляет их, и они срезают траву на большой скорости.

  От старого пылесоса

  Этот вариант самодельной газонокосилки отличается тем, что двигатель, используемый в этом устройстве, взят от старого пылесоса. Он размещается вертикально на плоском металлическом листе.

  Просверлено отверстие под ось вращения мотора. Высота колес подбирается таким образом, чтобы нижняя часть оси находилась на расстоянии не менее 4 см от земли.

  В качестве ножей можно переделать узкую стальную пластину, которая крепится к середине оси двигателя.

  От дрели

  Можно использовать электродвигатель от дрели. Скорость вращения обычно находится в диапазоне от 1500 до 3000 об/мин. Для эффективной работы необходимо определить соотношение мощности и длины ножей. Последнее обстоятельство определяет ширину полосы, в пределах которой будет скошена трава. Если ширина слишком большая, может случиться так, что двигателю от электродрели не хватит мощности.

  Важно! При работе с такой косилкой должны быть предусмотрены периоды отдыха. Это необходимо для предотвращения перегрева двигателя.

  Такой двигатель работает от батареи. Время от времени требует ручной подзарядки от сети. Отсутствие необходимости использования сетевого шнура для самоделок делает такую ​​газонокосилку достаточно автономной до тех пор, пока для работы хватает аккумулятора.

  Нож для самодельной газонокосилки

  Нож для газонокосилки

  Для самодельной газонокосилки рекомендуется использовать электрический асинхронный двигатель.

  No related posts.
