Инструкция и чертёж по созданию реечного дровокола при помощи своих собственных рук
Современным дачникам часто приходится решать проблему, с которой наши предки сталкивались ещё с глубокой древности. Также эту проблему приходится решать и некоторым другим людям в некоторых других условиях даже в современном мире. Речь идёт о колке дров своими руками.
Это довольно важное занятие в условиях холодной территории проживания и холодного климата было неотъемлемым способом для выживания раньше. Сегодня ситуация несколько изменилась, цивилизация шагнула вперёд и будет шагать дальше обязательно. Но вопрос о том, как колоть дрова в местах, где нет городов и дрова реально нужны, остался. Вот только технические приспособления весьма упростили этот процесс и то, что нашим предкам казалось сложным – сегодня вопрос техники и уже реальность.
Также это вопрос денег, а в некоторых случаях и просто свободного времени для работы и создания необходимого чудесного оборудования своими руками. Итак, позвольте представить – дровокол. Можете увидеть его на фото.
Типы дровоколов
Чертежи этого инструмента достаточно просты и их можно найти во всемирной сети, допустим . По ним можно понять, что создать такое оборудование своими руками не так сложно. Особенно относительно других технических инструментов современности. Тем более что “аппаратура”, требующаяся для сотворения колуна не столь редка, да и в целом сама схема его проста.В особенности будет интересно отметить, что дровоколы бывают разных вариаций, видов. Можно найти конусные, можно винтовые, есть гидравлические, реечные также. Колуны – достаточно полезная штука, и во многих из них могут соединяться необходимые элементы и детали разных видов. Хороши и эффективны гидравлические модели.
Винтовой колун, к примеру, состоит из конусного сверла, которое превосходно и позволяет резать ( так сказать, колоть ) дрова достаточно легко. Допустим, что вы не поняли из предыдущего описания насколько это простое занятие – колка дров – сегодня . Ну что ж, поэтому мы приводим здесь и видео того как обрабатывать дрова при помощи дровокола.
Конечно же, вот и для такого занятия, как обработка дров люди придумали много разных способов. Некоторые перекликаются с использованием дровокола. Рассмотрим их же поподробнее. Это :
- бензопила и работа с её возможностью распила полен.
- молот (тяжёлый), как правило, и ещё используется вместе с ним ряд клиньев (толсто обработанных).
Использование других методов
Может возникнуть вопрос : “а почему бы просто не порезать дрова бензопилой”. Это хоть и вариант, но бензопила предназначена для другого. Её устройство не подразумевает точное и качественное исполнение обработки деревянных валунов. Суть вопроса в том , что с помощью бензопилы производят именно поперечное разрезание древесины, а твёрдые и тяжёлые поленья – это из другой области.
Вопрос того хорошо ли использовать тяжёлые молоты и толстые клинья подпадает под ту же категорию ответа. Производительность такого действия, в принципе гораздо выше, нежели у работы с использованием бензопилы, но, тем не менее эффективность данный способ показывает не столь великую и ваши дела, которые вы хотите исполнить помимо колки дров придётся отложить на потом. Потому что исполнение работы с колкой использованием молота и клиньев займёт слишком много времени у вас.
Сборка дровокола
Итак, как мы уже сказали, распил дров производится с помощью винтового колуна и делать это можно крайне удивительно, прилагая минимум усилий. Принцип, который используется в данном случае заключается в совмещении детали клина с шурупом. Если вы будете использовать стальной конус с нанесённой на него резьбой, то сможете значительно облегчить своё задание и работу. Всё дело в том, что простые шурупы вкручиваются в древесину полностью и, в принципе, достаточно хорошо, но вот незадача: проблема в том, что волокна раздвигаются ну совсем незначительно и ваш кусок дерева, а это часто полено, может просто не треснуть.Ну что ж, конус вам необходимо устанавливать на вал электродвигателя дровокола, количество оборотов у которого не должно превышать пятьсот. Мощность вашего электродвигателя должна составлять при этом около трёх, быть может, пяти кВт. В другом подходящем вполне вам (если у вас нет проблем с доставанием материалов, а они, быть может, есть ) варианте устройство составляется из простых двухручейных шкивов. Они должны быть разного диаметра плюс должны присутствовать приводные ремни. В этом случае на вал с дровокольным винтом вам необходимо будет установить некий большой шкив, а, соответственно, на вал с двигателем – малый .
Крайне важно при работе с таким оборудованием также составить, сделать и соблюдать Технику Безопасности! Ведь даже на заводах и производственных местах люди бывает совершают ошибки с такими опасными инструментами, а производительность на заводе довольно высокая и о Технике Безопасности там всегда говорят ( в большинстве случаев ). Следует помнить о том, что вы будете устанавливать станок в домашних ( или, точнее сказать, наверное, дачных условиях ) и при вашей постоянной работе с дровоколом вам нужно будет помнить о скорости в пятьсот оборотов в секунду при вращении электродвигателя. И о том, что удержать полено в руках при такой скорости достаточно проблематично.
Вы можете установить для избежания травм под винтом гидравлического, реечного или винтового дровокола недвижимую деталь. Таким образом полено не будет отскакивать. Также вы можете приспособить для электрического двигателя блок от мотоцикла ( он работает от бензина, его мощность шесть лошадиных сил ) и одновременно улучшить неподвижную деталь. Однако, для таких устройств сам электромотор не стоит делать активным и мощным, сильным, а скорость его должна составлять около 250 оборотов в секунду.Если вы будете собирать дровокол своими силами, то при сборе элементов главной сложностью может стать доставание самой детали необходимого конусного сверла для дров. Вы, безусловно, можете его купить в магазине в реальности или заказать в интернете ( в реальности виртуальной, откуда он и выпадет в реальность настоящую прямо к вам на дом или на почту ), но если уж вы полны идеей и неудержимой жаждой собрать дровокол полностью сами, то мы можем вкратце рассказать как это сделать при помощи болгарки и самого электродвигателя, хоть лучше подойдёт и токарный станок ( он эффективнее, но у кого есть знакомый токарь?).
Этапы работ
Итак, конечно же, первым необходимым делом вам будет важно найти подходящую металлическую болванку. И тут подойдёт, в принципе, любая, но будет лучше если это будет сталь, как уже упоминалось выше она эффективнее режет дрова. И на шкив электродвигателя затем надевается металлическая болгарка, которая должна свободно вращаться. К болгарке вы подносите необходимую вам и найденную заранее болвану и начинаете обтачивать, снимать лишний материал. Сами при этом, находясь в неподвижной позе и внимательно следя за работой. Не используйте перчаток, они не предохранят вас от вращения болгарки, а только могут стянуться и зацепиться за вращающийся момент и вытащить ваши пальцы на грань, которая крайне разогнана !
Не забудьте сделать резьбу! Резьба может быть:
- упорной;
- метрической.
Но вот должна быть для таких задачей лучше упорная, метрическая будет быстро изнашиваться. Упорная же резьба и будет лучше входить в чурбак и прослужит долго.
Чтобы зафиксировать уже резьбовой конус на болту вам необходимо будет воспользоваться болтами, штифтами и, желательно, подшипниками . Если колун и конус застряли в полене, то вам нужно будет вытащить его при помощи газового ключа. Поэтому не закрепляйте чересчур ваш конус (так зазываемый резьбовой) , вам нужно будет его снимать. Периодически на него не стоит сильно давить поленом или головешкой. Если работать аккуратно, то на валу вам не понадобится снимать его часто с доработкой механизма.
- Автор: Александр Александрович Чеботарёв
- Распечатать
Оцените статью:
(11 голосов, среднее: 2.1 из 5)
Поделитесь с друзьями!
Схема изготовления реечного дровокола в домашних условиях
Современный рынок отопительного оборудования насыщен всевозможными технологическими агрегатами нового поколения, с помощью которых достаточно эффективно можно осуществлять обогрев жилища. Но, несмотря на это, многие загородные и сельские дома обогревают с помощью дровяных печей, каминов и котлов.
Дрова также являются прекрасным сырьем для обогрева бань и саун. Однако, ни для кого не секрет, что заготовка дров является весьма трудоемким процессом. Чего только стоит нарубить большое количество поленьев!
Поэтому, чтобы облегчить этот тяжелый труд, люди начали придумывать и использовать различные механические приспособления, к которым смело можно отнести и реечный дровокол. Стоит также отметить, что конструкция реечного дровокола достаточно простая, а принцип действия несложный и понятный.
Исходя из этого, смело можно сделать утверждение, что такой вид устройства для рубки дров вполне можно сделать своими руками.
В этой статье мы расскажем о том, как изготовить реечный дровокол своими руками, а также дадим рекомендации, касающиеся выбора необходимых для этого материалов.
Что собой представляет, из каких элементов состоит
Устройство, в котором бревно раскалывается на чурки путем механического воздействия на него колуна, называется дровоколом.
Отличительной особенностью реечного вида этого агрегата является то, что колун прикреплен на специальной направляющей рейке.
Конструкция реечного дровокола состоит из следующих основных компонентов:
- мощная станина;
- двигатель, который приводит в действие механизм;
- зубчатая рейка и шестерня;
- режущий элемент в виде колуна;
- шкивы, которые находятся на первичном и вторичном валах;
- рычаг управления устройством.
Как сделать винтовой дровокол своими руками: https://6sotok-dom.com/instrumenty/vintovoj-drovokol.html
Как функционирует
Принцип действия этого вида устройства заключается в следующих важных моментах:
- запускается привод двигателя;
- бревно подается по желобу на режущую поверхность;
- нажимая рычаг, зубчатая шестерня сцепляется с направляющей рейкой и начинает двигать толкатель бревна к колуну;
- бревно раскалывается на поленья;
- нарубленный пиломатериал убирается;
- рычаг управление возвращается в исходное положение.
Совет: чертеж можно подобрать в зависимости от наличия материалов.
После выполнения этого цикла операций реечный дровокол готов к следующей рубке.
Технология изготовления своими руками
Чертеж дровокола (нажмите, чтобы увеличить)
Как видно из описания конструкции и принципа работы, дровокол этого вида вполне можно смонтировать своими руками.
Но чтобы выполнить качественно работу, результатом которой станет эффективный агрегат, прежде всего, необходимо придерживаться следующего ряда рекомендаций:
1. Выбор чертежа.
На сегодняшний день существует множество схем конструкции реечного агрегата. Благодаря такому источнику как интернет, можно подобрать себе чертеж, который будет оптимально подходить вам.
2. Подготовка материалов.
После детального изучения схемы дровокола нужно приготовить все необходимые материалы. Для этого нужно осмотреть все, что есть в наличии в домашнем хозяйстве, а недостающие материалы необходимо докупить.
Как изготовить ручной садовый бур своими руками: https://6sotok-dom.com/instrumenty/ruchnoj-bur-svoimi-rukami.html
3. Сборка станины реечного дровокола.
Важным конструктивным элементом реечного агрегата является несущая рама, поэтому к ее монтажу нужно отнестись достаточно внимательно и ответственно.
Наиболее оптимальными материалами для рамы являются следующие виды металлических изделий:
- двутавр;
- швеллер;
- уголок необходимой толщины;
- профильная труба.
Совет: если вы рассчитываете, что дровокол должен быть передвижным, то нужно позаботиться о том, чтобы в конструкции были предусмотрены колеса, а также их надежная фиксация.
Реечное зацепление
4. Монтаж конструктивных элементов дровокола.
Следующим этапом монтажа является установка толкательного механизма бревна. При этом важно понимать, что его установка должна происходить строго в соответствии с выбранным чертежом.
Для удобства использования реечного дровокола можно установить следующие дополнительные элементы:
- тепловое реле для агрегатов, для которых приводом является электродвигатель;
- защитная муфта для повышения уровня безопасности;
- колун лучше выбирать четырехрезцовой формы, таким образом, бревно сразу же можно будет разделять на четыре чурки.
Описание разновидностей садовых измельчителей: https://6sotok-dom.com/instrumenty/sadovyj-izmelchitel.html
Совет: желательно оборудовать реечный дровокол горизонтальным механизмом укладки, который представлен в виде желоба. Благодаря этому, можно достичь, оптимальное передвижение бревна к колуну, или, наоборот, в зависимости от выбранной конструкции.
И в заключение хочется отметить еще один немаловажный момент: при работе с реечным дровоколом всегда нужно соблюдать технику безопасности, в противном случае, можно навредить себе, и серьезно вывести из строя только созданный агрегат. В этой статье мы попытались изложить максимальное количество рекомендаций и советов для того, чтобы созданный вами агрегат для рубки дров значительно облегчил ваш труд. Надеемся, что информация, изложенная в статье, будет для вас достаточно полезной.

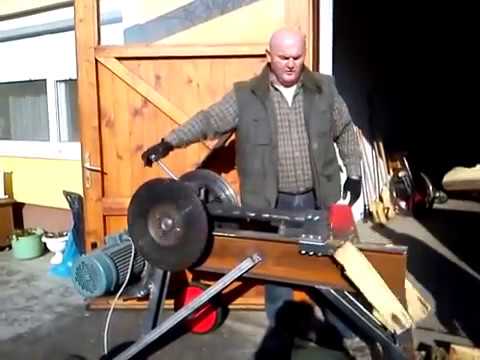

Ниже, мы предлагаем Вам посмотреть видео о том, как сделать реечный дровокол своими руками:
- Автор: AlinaS
- Распечатать
Оцените статью:
(10 голосов, среднее: 3.8 из 5)
Поделитесь с друзьями!
Чертежи горизонтальных дровоколов
Горизонтальные дровоколы являются наиболее распространенным стилем, они могут быть подвижными и включать шины. вместе с язычком, чтобы зацепиться за сцепное устройство прицепа, чтобы вы могли их тянуть по кругу с места на место.
Они также могут быть стационарными и могут быть настроены для работы с большим количеством дрова через них. С горизонтальными дровоколами вы просто укладываете бревно опуститься на гусеницу и позволить гидроцилиндру вдавить бревно в разделительная головка, поскольку она разделяет бревно пополам или на четверти на основе на используемом расщепляющем наконечнике.
Узнайте больше о выборе тоннажа вашего дровокола по этим ссылкам здесь, или приобретите набор планов ниже
Описание горизонтального плана: 18 тонн по горизонтали Планы, 20 Тон Горизонтальные Планы, 25 тонн по горизонтали Планы, 30 Тон Горизонтальные Планы, 35 тонн по горизонтали Планы, 40 Тон Горизонтальные Планы, 45 тонн по горизонтали Планы, 50 Ton Horizontal Plans
Чтобы использовать горизонтальный дровокол, вы берете бревна и укладываете их на лотке или балке для расщепления.
Низкий Низкие цены!!! Купите набор горизонтального разделителя бревен САПР Планы ниже!
Чертежи горизонтального дровокольного станка Модели от 20 до 50 тонн планы в формате . pdf доставляются на ваш PayPal Адрес электронной почты. Выберите свою модель тоннажа ниже — просто 6,95 $ 18 Схемы горизонтального дровокольного станка тонны 20 Схемы горизонтального дровокольного станка тонны 25 Схемы горизонтального дровокольного станка тонны 30 Схемы горизонтального дровокольного станка тонны 35 Схемы горизонтального дровокольного станка тонны 40 Схемы горизонтального дровокольного станка Ton 45 Схемы горизонтального дровокольного станка тонны 50 Схемы горизонтального дровокольного станка тонны |
Гидравлический дровокол — это бесценный актив для тех, домовладельцев, которые готовятся к долгим холодным зимним месяцам. Разделение несколько связок дерева могут быть тяжелой работой с помощью только топора или молота вручную завершить задание.
Дровокол сделает всю тяжелую работу за вас гораздо эффективнее и удобнее. более быстрый способ. Гидравлика механизированного дровокол толкает руку вперед, чтобы прижать древесину к металлическому лезвию, заставляя древесину раскалываться. Строительство гидравлического дровокольного станка — это проект, требующий некоторого количества металла. навыки работы, а также некоторые навыки сварки и изготовления. Что вам понадобится
- Сварщик
- Металлическая трубка
- Гидравлический домкрат
- Органы управления и шланги
- Металлические листы 1/2 дюйма
- Факел или плазменный резак
- Сверла и сверла по металлу
- Зажимы
- Разводной ключ
Шаг 1: Сборка платформы
Начните с сборки основной части разделителя, которая является осевая платформа, на которой гидравлический домкрат будет перемещаться вперед и назад к разделить журналы.
Шаг 2. Изготовление кронштейна для гидравлического насоса и опоры платформы
В центре платформы необходимо установить кронштейн который прикрепляет гидравлический насос к платформе. Этот кронштейн должен изготавливается из куска металла толщиной 1/2 дюйма. Используйте горелку или плазму резак, чтобы сделать эти разрезы как можно более прямыми. Как только скобка вырезан, совместите отверстия для установки гидравлического насоса металлическую деталь и просверлите отверстия. Сделайте ногу хорошего размера кусок стальной пластины примерно 1/2 «x 16 дюймов на 6 дюймов, сварка что к противоположному концу платформы от насоса.
Шаг 3. Установите гидравлический насос и кронштейн
В центре платформы моста отметьте место для гидравлического кронштейн насоса. Просверлите отверстия для крепления, затем закрепите кронштейн с оборудованием, включая гайки, болты и шайбы, если это необходимо. Держите насос к кронштейну и закрепите его гайками и болтами.
Шаг 4. Установка режущего диска
Режущий диск крепится к гидроцилиндру насоса. Лучший способ построить это — сварить три куска плоского металла в виде треугольника. форма. Его можно сделать из цельной стали или вырезать два куска металл шириной 6 дюймов и длиной 12 дюймов. Необходимо отрезать третью часть. до 6 дюймов в ширину и 4 дюймов в длину. Это задняя часть треугольника. Соедините все три, сварив их вместе в форме треугольника. 12-дюймовый кусочки должны образовывать точку, которая используется для режущей кромки. Использовать болгаркой и заточить эту точку до края. Установите это на гидравлический баран.
Шаг 5: Соединение ползуна и гидравлики
Клапан гидроцилиндра будет использоваться для подачи режущего диска в бревно, прижатое к платформе. Прикрепите его к платформе надежно, просверлив монтажные отверстия, а затем закрепив их болтами. Подсоедините гидравлические шланги от гидроцилиндра к насосу и залейте жидкость.
Шаг 6: Использование дровокольного станка на бревнах
Базовая конструкция гидравлического дровокольного станка теперь готова к расщеплению журналы. Загрузите бревна на металлическую платформу впритык к подножке. и нажмите на рычаг гидравлики. Баран будет перемещать резку лезвие в бревно и расколоть его.
7 Дровокол Конструкции и решения для подъема бревен
Заготовка дров начинается с спиливания деревьев и их извлечения. их из леса. Это непростая задача без правильных инструментов. Эти Log Skidder Plans поможет вам построить свой собственный трелевочный трактор, который вы можете использовать для перемещения деревьев и больших выходит в лучшую рабочую среду.
Схемы подъема бревен дровокола Руководство по сборке
Размышляя о необходимости защиты спины от напряжения и травм, механизм подъема бревен дровокола может быть в верхней части вашего списка, чтобы уберечь вас от внезапного неожиданного визита к врачу или того хуже.
Решение №1 Комплект для подъема бревен
Сборный комплект для подъема бревен
Прочный гидравлический комплект для подъема бревен для дровоколов
Может быть адаптирован для установки на дровоколы многих марок и самодельные дровоколы
Монтажные пластины крепятся болтами M10
Артикул: 94-010-3030
Включает:
- Цилиндр: внутренний диаметр 2 дюйма, ход поршня 8 дюймов, наружный диаметр штока 1,25 дюйма, порты 3/8 дюйма NPT, Крепление на трубу (SKU: 91-151-CYLN-03 PN: W2.13.07)
- Нижний подъемный лоток: (SKU: 94-010-3010 PN: W2. 13.03.02-01)
- Верхний подъемный лоток: (SKU: 94-010-3011 PN: W2.13.03.01-01)
- Нижний кронштейн: (Артикул: 94-010-3015 PN: W2.13.05)
- Верхний кронштейн: (SKU: 94-010-3013 PN: W2.13.04)
- 2 гидравлических фитинга: 3/8″ NPT(M) x 3/4″-16UNF(M) (Артикул: 94-030-1018 Артикул: W2.13.07)
- 2 штифта сцепки для подъемных лотков, с зажимами шпильки «R» (Артикул: 94-010-3021)
- 1 штифт: внешний диаметр 1 дюйм, длина 8,5 дюйма, с 2 пружинными зажимами (Артикул: 94-010-3023)
- 1 штифт: внешний диаметр 1 дюйм, длина 4,6 дюйма, с 2 пружинными зажимами (Артикул: 94-020-0089)
- 1 штифт: внешний диаметр 1 дюйм, длина 4 дюйма, с 2 пружинными зажимами (Артикул: 94-010-3022)
*НЕ* включает:
- Клапан управления
- Платформа с двойным регулирующим клапаном
- Опорная ножка сошки
- Гидравлические шланги
- Монтажное оборудование (используйте болты M10)
Решение №2 Уникальный параллельный подъемник для бревен
Самодельный подъемник для бревен гораздо меньшая площадь сбоку вашего дровокола, так что это плюс для тесные рабочие зоны.
Эта установка довольно уникальна, и, как вы увидите на видео, она отличный пример того, как создать свой собственный механизм подъема бревен из металлолом, который может быть у вас во дворе и в магазине.
Решение №3 Подъемник для бревен с тросовой лебедкой
Это ни в коем случае не входит в мой список, но это выбор видел в инете несколько раз. Настоящий минус здесь заключается в том, что требуется слишком много времени, чтобы прикрепить к каждому бревну и водрузить его на раскол. Хотя это может быть дешевле в изготовлении, это не сомнения потратят много времени во время вашей задачи разделения журнала.
Если вы никуда не торопитесь, обратите внимание на этот тросовый подъемник для бревен. может быть правильным выбором для вашего дровокола.
Решение № 4 Подъемник для бревен, изготовленный из полых труб
Этот подъемник для бревен спроектирован и изготовлен из множества вариантов. из полых стальных труб. Преимущества включают в себя меньший вес, лучшая устойчивость бревна, так как оно находится между разнесенными стальными трубами.
В этой установке использовался 2-золотниковый делитель/подъемный клапан Prince с прямым латунный фитинг на выдвижном отверстии на подъемном цилиндре, припаянный, и отверстие 3/32 в нем для ограничителя. Работает идеально, не нужно перекрыть подъемный клапан из-за боязни запуска дров.
Решение №5 Подъемник для бревен с защитной решеткой
Эта конфигурация подъемника для бревен учитывает безопасность оператора и включает в себя установка клетки, которая удерживает вас от бревен во время подъема. Он использует Подъемник для бревен и приемный стол с приводом от лебедки 12 В — Подъемник для бревен и стол являются съемными.
Теперь нет никакой гарантии, что вы не поранитесь здесь, положив рука, нога или ступня находятся между трубами во время подъема, но установка клетки является своего рода сдерживающим фактором.
Решение №6 Тросовая лебедка с боковым креплением Подъемник для бревен
Еще одна уникальная установка — электрическая лебедка с боковым креплением который прост в использовании и не потребляет мощность от гидравлического дровокол система.
Строительные технологии важны здесь, потому что если сталь используется в изготовлении, это позволит подъемному рычагу скручиваться с тяжелыми бревнами, поэтому качественный материал важен для изготовления.
Решение №7 Базовая конструкция подъемной системы для бревен
При принятии решения о том, какое изготовление и методы строительства, которые вы хотите использовать при строительстве дровокола бревенчатый подъемник. Сначала вам нужно решить, как вы собираетесь стабилизировать раскол от веса бревна или бревен, поднимаемых с одной стороны из дровокола. Как правило, выдвижная стабилизирующая ножка работать для этой цели.
Вам также может понадобиться дополнительный золотник управления с фиксатором или без него.
