 Металлоискатель Терминатор 3 своими руками. Инструкция по сборке

 Мд терминатор 3 предназначен для обнаружения предметов, содержащих металл, в низкопроводящем или   диэлектрическом массиве. С помощью мд терминатор про можно находить метал в почве, а так же   на дне различного рода водоемов.

 Технические характеристики MD Terminator-3

 Основные технические характеристики

• Тим металлоисктаеля: селективный
• Дискриминация: есть
• Настройка чувствительности: есть
• Настройка баланса почвы: ручной
• Режими работы: 2 шт («Все металлы», «Дискриминация»)
• Питание: 6 батареек АА;
• Катушка: 26 см DD водонепроницаемая



 Таблица тестовых испытаний Терминатор М с датчиком DD-26см.

(чуйка max, дискр.вкл):

• Монета 5 коп. Ø 25 мм ~ 40 см.
• Фибула Ø35мм.длина ~ 31 см.
• Римский, динарий ~ 32 см.
• Золотое кольцо «обручалка» Ø 19 ~ 37 см.
• Серебряная цепочка Ø 26 грамм. 925 проб. ~ 30 см
• Консервная банка ~ 67 см.
• Кожанный кошелек 30 монет СССР — 55 см.
• Каска ~ 92 см.
• Канализационный люк ~ 145 см.
• Предельная дальность обнаружения (скопление металла, танк) ~ 2 метра



 Комплектация:

1. Блок металлоискателя — 1 шт.
2. Штанга цеховая разборная — 1 шт.
3. Батотсек с питанием — 1шт.
4. Поисковая катушка — 1шт.
5. Винт крепления катушки — 1шт.



 К основным техническим характеристикам данной разновидности устройств относится следующее:



1) Глубина обнаружения;
2) Дискриминация;
3) Баланс грунта.





  Дискриминация

 Эта функция позволяет металлоискателю отличать металлы, которые он обнаруживает в грунте или же

 на дне различного рода водоемов.

 В этом режиме устройство можно настроить на конкретный вид металла, отсекая все другие. Можно так же   установить обнаружение всех металлов.

 Глубина обнаружения

 Наиболее важный параметр, определяющий эффективность использования металлоискателя.
Устройство с катушкой 240 миллиметров может распознать на предельном расстоянии следующие предметы:
·      современные монеты — 240 миллиметров;
·      пятикопеечные монеты времен Екатерины Великой — 300 миллиметров;
·      военные каски — 800 миллиметров.

 Баланс грунта

 Различного рода попадающие в излучаемое устройством магнитное поле предметы очень сильно искажают его.
Почвой тоже могут вносится искажения. Оттого, как много минералов в ней содержится, будет зависеть уровень

 дисбаланса.
Опция «баланс почвы» нужна для отсеивания ложных импульсов. Отстроить грунт можно в автоматическом режиме.

 Изготовление МДТ 3 своими руками

Создавать металлоискатель терминатор 3 своими силами необходимо со схемы.

 Схема МДТ 3

 На рисунке, который расположен ниже, представлен план соединения радиодеталей в одну электрическую схему.
Ссылка на схему в полную величину

Изготовление монтажной платы

 Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить

 следующую последовательность действий:
— Поиск в интернете фотомонтажной платы металлоискателя терминатор м.
— Распечатка изображения на принтере в натуральную величину.
— Наклеивание бумаги на кусок текстолита.
— Обрезание текстолита ножовкой по периметру.
— Наметка мест для крепления деталей шилом.
— Просверливание проколов.
— Вырезание токоведущих участков.
— Удаление бумаги с токопроводящих веток.
— Окрашивание оголенной краской.
— Снятие остатков бумаги.
— Травля металлизированной поверхности.
— Окончательное очищение платы.

 Сборка схемы и подбор деталей

 Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы
 все комплектующие согласно списку деталей блока управления данной разновидностью устройств.

Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы
 и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена качественно, а радиодетали установлены правильно.

Вставьте в готовую схему блок управления прибором. Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.Выводы блока соедините с датчиком.

 Комплектующие детали датчика МДТ 3

Датчик металлодетектора круглый. По его периметру расположены контуры из эмалированного провода
 ø 0,4 миллиметров, являющиеся
приемной и, соответственно, передающей катушками.  Ниша для проводов делается из диэлектрического материала.

 Собирая терминатор 3 своими руками, все элементы расположите на штанге.
 Убедитесь, что диск датчика закреплен надежным образом.
Аккумуляторную батарею, а так же блок управления данной разновидностью устройств установите так, чтобы
 можно было менять режимы работы, непрерывая поиска металлов.

В штангу нужно врезать ручку так, чтобы ее было удобно брать рукой.  При наличии желания можно сделать локтевой упор из пластмассовой трубки.



 Регулировка и подготовка к работе

 Во время испытания устройства в полевых условиях датчик следует приближать к поверхности земли и отдалять от
 не. Когда появится, сигнал убрать его можно, повернув ручку регулятора грунта.

 Ненужные металлы можно отсечь, повернув ручку дискриминации. Чувствительность можно отстроить на глубину
 распознавания нужного металла.



 Настройка дискриминации

  Настройка шкалы дискриминации .doc

Чтобы настроить дискриминацию запустите режим обнаружения цветного металла. Регулятор дискриминации должен
 находиться в нулевом положении. Потом поверните ручку почасовой стрелке до упора.

 По очереди поднесите к датчику кусок цвет метаиферрит. На феррит прибор должен реагировать двумя сигналами.
 На цветмет одним. Если все так, значит датчик работает правильно.

 Проверка платы прибора
 Проверка платы прибора осуществляется с помощью осциллографа. При отсутствии возможности проверки схемы
 металлоискателя дома, обратитесь в радио мастерскую. Там все сделают за час.

 Индикация разряда аккумулятора



Увлекшись поиском клада можно не заметить, что аккумулятор сел. Во избежание этого в прибор впаивается
 микросхему МС10, выводы которой подсоединяются к металлоискателю. Сигнальные провода припаиваются к
 светодиоду, вставляющемуся в панель блока управления МДТ 3.



Когда аккумулятор начнет садиться светодиод замигает, когда зарядки останется 20% он будет гореть постоянно.

 Преимущества

 К плюсам можно отнести простоту конструкции, возможность сделать терминатор 3 своими руками позволяет
 сэкономить.

 Недостатки

 Из минусов отсутствие возможность использования пальчиковых аккумуляторов, отсутствие возможности регулировать
 звуковой сигнал, отсутствие визуальной индикации.

 В заключении

 Я наконец то завершил все свои дела и теперь регулярно буду выкладывать сюда полезные статьи из мира   радиоэлектроники. Пишите в комментариях свои впечатления о данной статье, была ли она полезна и что ещё можно   дополнить,а я дарю вам небольшой бонус напоследок: Несколько схем монтажных плат для Т3 + прога

Предыдущая

Металлоискатели своими рукамиМеталлоискатель Квазар своими руками подробная инструкция

Следующая

Металлоискатели своими рукамиМеталлоискатель Фортуна подробная инструкция

Металлоискатель терминатор 3 список деталей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель. Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как сделать металлоискатель своими руками в домашних условиях
• Как сделать самый простой металлоискатель своими руками
• Изготовление металлоискателя Терминатор своими руками
• Самодельный металлоискатель с хорошими параметрами
• Схема металлоискателя
• Металлоискатель пират с дискриминацией металлов
• Металлоискатель «Volksturm Sm+Geb»
• Сборка Терминатор-Трио
• Металлоискатель своими руками Терминатор-3 от форума мд4ю

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Какой лучше металлоискатель! Терминатор 3 или Квазар АРМ?

Как сделать металлоискатель своими руками в домашних условиях

Для тех кто не хочет тратить деньги на фирменный прибор, предлагаю собрать металлоискатель терминатор 3. Прибор показал себя с наилучшей стороны, дискриминация на высоком уровне, малый ток потребления прибора, дешевизна и доступность деталей, а также возможность работать на тяжелых грунтах.

Плата прибора проверена и работает на ура. Технические характеристики:. Глубина обнаружения по воздуху с датчиком DDмм. Схема металлоискателя:. Плата в формате. Плату травим, к примеру, в хлорном железе. Лудим дорожки и сверлим отверстия под детали. Сборку начинаем с впайки 16 перемычек, далее аккуратно впаиваем smd резисторы, далее панельки под микросхемы и все остальное.

Плата готова можно вставлять в корпус. Микросхему MC10 и ее обвязку можно не устанавливать, это индикатор разряда батареи. Желательно иметь тестер, который может мерить ёмкость конденсаторов.

Изготовление катушки. Датчик DD-изготавливается по тому же принципу что и для всех балансников.. ТХ — передающая катушка и RX — приёмная катушка.

Кол-во витков — 30 витков проводом сложенным вдвое диаметр провода : 0,4 эмалированный намоточный. И передающая и приёмная катушки мотаются двойным проводом то есть должно получиться 4 конца провода , определяем тестером плечи обмоток и соединяем начало одного плеча с концом другого, получается средний вывод катушки. Cредний вывод ТХ подключается к минусу платы без этого не будет запуска генератора , средний вывод RX нужен только для настройки по частоте, после настройки по частоте резонансу он изолируется и приёмная катушка превращается в обычную без вывода.

Приёмная для настройки подключается вместо передающей и настраивается на гц- гц ниже передающей. Сведение баланса осуществляется путем сдвига катушек как на свадебных кольцах относительно друг друга.

Баланс должен быть в пределах мв, но не выше мв. Катушки после намотки плотно уматываются нитками, пропитывается лаком. После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой , между концом и началом фольги должен быть непокрытый ей зазор 1см , во избежание короткозамкнутого витка. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов.

Над корпусом особо не заморачивался :. На печатке вместо С1. Прибор может работать от 7Кгц и до 20Кгц. Чем ниже частота — тем глубже он будет брать цель, но при этом будет хуже дискрим на некоторые цели, и наоборот чем выше частота -тем меньше глубина, но лучше дискрим к некоторым целям таким как золото например.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы. Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание. Второй момент: — Тоже касается проверки сборки, выкрутите ручку чувства на максимум и включите питание платы — в динамик должен издавать непрерывный звук, при выкручивании ручки чувства в сторону уменьшения — звук должен пропадать.

Если так есть — значит плата собрана верно. Итак прибор работает,на какую катушку ТХ или RX припаивать дополнительные конденсаторы при настройке реакции на металлы. Фольга от шоколадки находится на одном краю шкалы, медь на другом краю. Вот по этому и ориентируйтесь. Вот для ориентира вся шкала ВДИ, при положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы,при накручивании дискрима должны вырезаться все металлы по порядку до меди, медь вырезаться не должна,если прибор так работает значит он настроен верно.

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые. Глубина обнаружения по воздуху с датчиком DDмм -монеты 25мм — около см -кольцо золотое — 30см -каска см -максимальная глубина см -Ток потребления: -Без звука примерно 35 ма Схема металлоискателя: Плата в формате. Изготовление катушки Датчик DD-изготавливается по тому же принципу что и для всех балансников.. Случайный материал:.

Как сделать самый простой металлоискатель своими руками

Данная схема и описание сборки металлоискателя были взяты с сайта redram. Ниже представлены статья автора и реализация прибора от kaskader Данная схема немного усовершенствована,добавлен GEB который позволяет отстраиваться от влияния земли,при настройке катушек временно GEB не впаивать. Встречно — параллельные диоды во входном усилителе, нужны для ограничения сильного сигнала, но самое главное защищают микросхему при внезапном отключении катушки. Проверить работу ключей достаточно просто.

В качестве деталей для терминатор про самостоятельно.

Изготовление металлоискателя Терминатор своими руками

Пират — это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов — все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям. Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE, она будит иметь лучшую стабильность работы. Исправленная схема металлоискателя Пират для версии на NE Схема металлоискателя Пират на Транзисторах При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность.

Самодельный металлоискатель с хорошими параметрами

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками.

Схему агрегата можно найти во всемирной паутине, также как и список необходимых деталей.

Схема металлоискателя

Металлоискатель Терминатор многие годы занимает почетное место в рядах самодельных металлоискателей. За эти годы было произведено множество усовершенствований, результатом которых являются различные модификации данного прибора. Рассмотрим двухтональный металлоискатель Терминатор 3 рис. По сути это усовершенствованный металлоискатель Терминатор 4. Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, в сравнении с полупрофессиональными фирменными металлоискателями. При сравнительно небольших затратах средств и времени, любой желающий может собрать металлоискатель Терминатор 3 своими руками, если будет точно руководствоваться подробной инструкцией в данной статье.

Металлоискатель пират с дискриминацией металлов

By a , June 10, in Металлоискатели. Данная тема содержит только необходимые для сборки сведения. Вот реальная ,рабочая, проверенная в жёстких полевых условиях схема селективного металлоискателя Терминатор 3. По ней я собрал штук 10 этих приборов. Так что при правильной сборке запускается с первого раза. Так как на этом форуме в основном присутствуют новички в МД строении, которые тем не менее хотели бы иметь достойный прибор с которым не стыдно будет выйти и поискать старинные монеты на селищах и золотые украшения на пляже, и при этом проходить мимо всякого железного и прочего хлама, то считаю что именно эта схема из приборов по принципу баланса индукций является для них самой оптимальной.

Схема металлоискателя Терминатор 3 проста в сборке и настройке. отличная дискриминация, дешевизна и доступность деталей.

Металлоискатель «Volksturm Sm+Geb»

В продолжение темы самодельных металлоискателей хотелось бы привести ссылки на сайты, где можно найти схемы металлоискателей , которые можно попробовать повторить в домашних условиях. Скачать архив книг и руководств по изготовлению металлоискателя своими руками, содержащий более 60 схем и конструкций металлоискателей разных типов, а также советы и рекомендации по их сборке. Перейти к скачиванию.

Сборка Терминатор-Трио

ВИДЕО ПО ТЕМЕ: Изготовление металлодетектора Терминатор 3 своими руками от SERGIO. Сборка платы.

Для тех кто не хочет тратить деньги на фирменный прибор, предлагаю собрать металлоискатель терминатор 3. Прибор показал себя с наилучшей стороны, дискриминация на высоком уровне, малый ток потребления прибора, дешевизна и доступность деталей, а также возможность работать на тяжелых грунтах. Плата прибора проверена и работает на ура. Технические характеристики:.

Предупреждение: в данной теме не было сообщений более 30 дней.

Металлоискатель своими руками Терминатор-3 от форума мд4ю

Металлоискатель — инструмент специфический. Не каждому пользователю может понадобиться это интересное устройство, но всё равно желающих приобрести металлодетектор или, как некоторые его называют, металошукач предостаточно. Конечно, можно найти и приобрести себе устройство, но зачем, если есть возможность сделать его самому своими руками, по приведенной ниже схеме металлоискателя —Терминатор 3. В интернете можно найти большое количество схем и инструкций для изготовления металлодетектора своими руками, но ниже будет представлена одна из самых популярных вариаций самодельных приборов такого типа. Этот вариант металлоискателя многие называют одним из самых популярных. Изобретателем такого надёжного устройства являются разработчики Ятоган и Радиогубитель — оба пользователи форума md4u.

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Данный тип конструкции предназначен для поиска монет.

Металлоискатель «Терминатор-3»

«Терминатор-3» — монетоискатель, работающий по принципу индукционного баланса (ИБ). Схема «Терминатор-3» разработана на базе металлоискателя Tesoro. Однако есть и существенные отличия от этих металлоискателей, как в принципе его работы, так и в процессе его изготовления или настройки.
Главное достоинство металлоискателя Терминатор-3 — способность распознавать металл на пределе чувствительности (даже при минимальном захвате цели точно определяет его вид).

Технические характеристики металлоискателя Терминатор 3

– Принцип работы ИБ (Индукционный баланс)
– Переключаются режимы поиска «Дискриминация» и «Все металлы».
— Рабочая частота 7–20 кГц (зависит от катушки и конденсаторов С1 и С2).
— Питание 9-12 В.
— Ручной баланс грунта
— Глубина обнаружения объектов в грунте с катушкой 240 мм:
— Монета 5 российских рублей — 22-24 см.
– Монета 5 копеек Екатерина – до 30 см.
— Шлем — до 80 см.

Ниже графически представлено деление шкалы VDI в металлоискателе Терминатор-3.

Терминатор-3: схема и список деталей

Терминатор-3 довольно сложно собрать самостоятельно. Новичку сделать это будет крайне сложно. Данную схему рекомендуем собирать любителям, имеющим опыт изготовления металлоискателей!.

  Конденсаторы

  C1.1 – 330nf     c16 – 220nf     c33 – 680nf
  C1.2 – 330nf    c17 – 220nf     c34 – 1500mf x 10v
  C2.1 – 150nf      c18 – 220nf     c35 – 470mf x 10v
  C2.2 – 15nf      c19 – 220nf     c36 – 470nf
  C3 – 3,3nf c20 – 2,2m      c37 – 1000mf x 6,3v
  C4 – 3,3nf        c21 – 470nf     c38 – 1000mf x 6,3v
  C5 – 1000 пф        c22 – 470nf     c39 – 470nf
  C6 – 120 пф       c23 – 47nf       c40 – 1 мф x 160 В
  C7 – 560пф        c24 – 47нф       c41 – 2,2мф
  C8 – 39 пф         c25 – 4,7nf       c42 – 560 пф
  C9 – 360пф       c26 – 4,7nf     c43 – 330пф

  C10 – 1000 пф    c27 – 470nf
  C11 — 1000 пф      c28 — 470nf
  С12 – 412пф с29 – 47нф
  C13 – 10nf c30 – 47nf
  C14 – 10nf      c31 – 680nf
  C15 – 2,2nf    c32 – 680nf

Резисторы

  R1 – 100k        r16 – 30k
  R2 – 22om        r17 – 1k          r32 – 47k
  R3 – 100 000        r18 – 100 м        r33 – 47 000
  R4 – 10 000         r19 – 15 000          r34 – 470 000
  R5 – 300 000        r20 – 15 000         r35 – 470 000
  R6 – 2,4k        r21 – 5,1k        r36 – 30k
  R7 – 100   k          r22 – 47   k           r37 – 30   k
  R8 – 100   k          r23 – 47   k           r38 – 24   k
  R9 – 2,4   k           r24 – 470   k         r39 – 10   k
  R10 – 1,5   m        r25 – 470   k          r40 – 24   к
  R11 – 1,5   m         r26 - 47   k          r41 – 15   k
  R12 – 100   k         r27 – 1   k            r42 – 24   k
  R13 – 110   k         r28 – 47   k          r4   3 – 100   k
  R14 — 470k       r29 — 330om
  R15 — 100 000       r30 — 470 000

   ICS         Транзисторы     DIODES

 MS   1 – HEF409BPPPPP.
  MC2 - HEF4069UBP     VT2 – BC327-40       VD2 – 1N4148
  MC3 - HEF4069UBP      VT3 – 2SC4204        VD3 – светодиод
  MC4 – 74   HC4066   N        VT4 –   BC517            VD4 –   FR157
  MC5 - HEF4069UBP
  MC6-HEF4069UBP
  MC7-HEF4069UBP
  МС8 – LM193N
  МС9 – КП1170ЭХ6
  МС10 – КП1171КП64
  MC11 – TL431ACLP

Кроме того, для создания своими руками металлоискателя Терминатор-3 необходимо подготовить:

– Мультиметр с измерением емкости;
– Осциллограф;
– LC-метр.

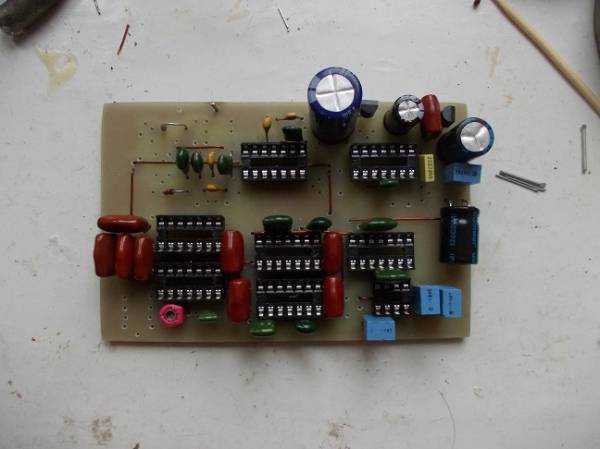

Печатная плата (печатная плата)

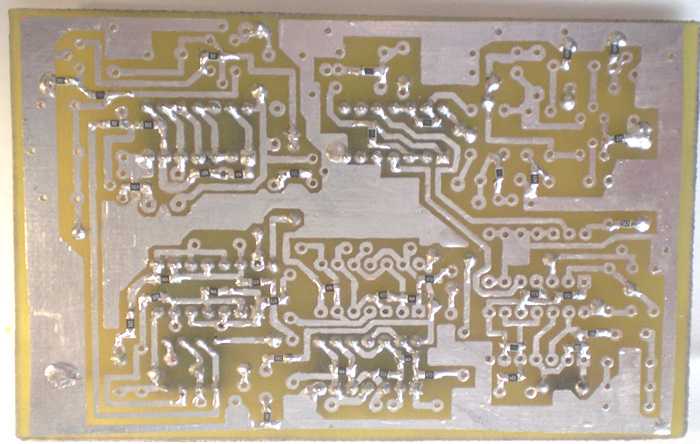

Несколько вариантов разводки печатной платы для металлоискателя Терминатор-3 можно скачать из архива в конце поста.

Конденсаторы на плате должны быть металлопленочными с высокой термостойкостью. Кроме того, рекомендуется с помощью тестера подобрать максимально идентичные детали по параметрам на двух параллельных каскадах усиления и номиналам конденсаторов С1 и С2, чтобы все было максимально идентично. Это значительно облегчит вам настройку. В качестве подстроечного резистора лучше использовать многооборотный.

После пайки металлоискателя плату необходимо промыть спиртом, высушить и визуально проверить на наличие дефектов и замыканий.

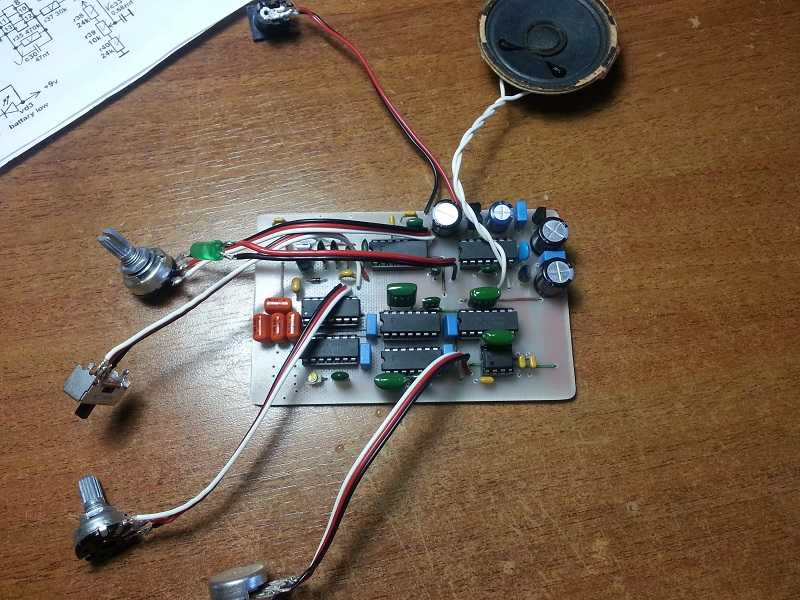

Тогда без поисковой катушки уже можно проверить ее работоспособность. Для этого:

1- Включите металлоискатель.
2- Выкручиваем регулятор чувствительности до появления постоянного звука в динамике.
3- Касаемся пальцами разъема датчика, звук должен прерваться на секунду.
4- При включении светодиод должен мигнуть и погаснуть.

Если да, то плата припаяна правильно. Теперь можно приступить к изготовлению поисковой катушки.

Сборка катушки для Терминатора-3 :

ТХ – передающая катушка. Диаметр 200 мм
количество витков: 30 витков с двойным витком провода
диаметр провода: 0,4 эмалированная обмотка
RX – приемная катушка. Диаметр 100 мм
Количество витков: 48 витков с двойным витком
Диаметр провода: 0,4 эмалированная обмотка
СХ – компенсационная катушка
Провод 0,4, намотанный на оправке от ТХ, количество витков от 20 и перемотка при настройке баланса.

И передающая, и приемная катушки намотаны двойным проводом (то есть должно получиться 4 конца провода), плечи обмоток определяем тестером и соединяем начало одного плеча с конец другого, мы получаем средний выход катушки. Средний вывод TX подключается к минусу (Ground) платы (без этого генератор не запустится), средний вывод RX нужен только для настройки по частоте, после настройки по частоте (резонанс) изолируется а приемная катушка превращается в обычную (без выхода). Приемник для настройки подключается вместо передатчика и настраивается на 100Гц-150Гц ниже передатчика. Балансировка осуществляется компенсационной катушкой путем разматывания с нее витков после всех частотных установок. Баланс должен быть в пределах 100мВ.

Проливаем датчик эпоксидной смолой, но только на половину глубины формы. После застывания подключаем осциллограф, загибаем нашу петлю в форму и начинаем ее скручивать, пытаясь найти минимальное значение амплитуды. После того, как положение найдено, закрепляем петлю клеем, перепроверяем баланс и заполняем нашу форму до конца.
ниже готовая самодельная катушка для металлоискателя Терминатор-3.

Во-первых, после балансировки проверьте соединение. Ручка дискриминации металла установлена ​​на ноль, ручка баланса грунта в среднее положение, ручка ощущения отрегулирована, диск режимов в положение «только цвет».

Берем кусок феррита 1х1см и несколько кусочков меди. Включаем прибор и махаем сначала ферритом над датчиком, потом медью. На феррите должен быть двойной сигнал, а на меди — одиночный. Если наоборот – то меняем концы ТХ местами.

Скачать необходимые файлы

1- Печатная плата 1

2- Печатная плата 2

3- Печатная плата 3

4- Печатная плата SMD (SMD PCB 1)

5- Печатная плата SMD 5

6- Печатная плата SMD (SMD PCB 2)

Previous Toner Transfer PCB method

Next Металлоискатель Tracker PI-2

Часто задаваемые вопросы о подземной борьбе с термитами

Муравьиные рои отличаются от термитов зажатой талией и изогнутыми усиками. Роевики могут иметь или не иметь крыльев.

В ЭТОМ  БЮЛЛЕТЕНЬ

Что это за черные крылатые насекомые в моем доме?
Нужно ли лечить мой дом?
Могу ли я самостоятельно обработать свой дом?
Насколько опасны эти химикаты для борьбы с термитами?
Какой термитицид лучше?
Нужно ли лечить весь мой дом?
Что лучше, приманки или жидкие инсектициды для обработки почвы?
Можно ли сэкономить деньги, используя приманки для термитов своими руками?
Как насчет станций обнаружения термитов, предлагаемых моей компанией по борьбе с вредителями?
Как насчет нехимических и «органических» средств борьбы с термитами?
Насколько важна гарантия?
Нужна ли мне гарантия, которая распространяется на формозских термитов?

В качестве одного из самых больших финансовых вложений защита вашего дома должна быть главным приоритетом. Термиты ежегодно обходятся домовладельцам Техаса в сотни миллионов долларов. Каждый, у кого есть дом, обязан уметь распознавать проблему с термитами и знать, что с этим делать. Эта публикация содержит ответы на наиболее часто задаваемые вопросы о термитах и ​​борьбе с ними.

В. Что это за черные крылатые насекомые в моем доме?

A. Взрослые репродуктивные термиты — насекомые от темно-коричневого до черноватого цвета, длиной около 3/8 дюйма. Работа репродуктивных термитов, которых обычно называют «роями», заключается в спаривании и создании новых колоний. У роевиков термитов могут быть крылья, а могут и не быть, так как их крылья часто сбрасываются вскоре после полета. Роящихся термитов часто путают с муравьями, но их можно отличить по двум простым признакам. У термитов нет «сжатой» талии муравьев. Кроме того, крылья термитов имеют одинаковую длину по сравнению с муравьями, у которых передние крылья заметно длиннее. Хотя термитники иногда могут проникать в дома через открытые двери или окна, обнаружение термитников в помещении является надежным признаком заражения. Стаи термитов могут возникать в течение всего года, но чаще всего их можно увидеть в период с февраля по май в Техасе.

В. Я только что нашел термитов во дворе. Нужно ли лечить мой дом?

А. Не обязательно. В Техасе термиты изобилуют почвой везде, где можно найти древесину. В большинстве дворов, особенно в старых, устоявшихся районах, обитают термиты. Хотя в некоторых местах термиты более многочисленны, велика вероятность, что в вашем дворе есть термиты. Обнаружение термитов в заборе, поленнице или в древесине ландшафта не обязательно означает, что ваш дом нуждается в обработке, но это должно предупредить вас о присутствии термитов вокруг вашего дома.

Полые трубы, построенные из почвы, карабкающиеся по фундаменту, являются признаком активности термитов.

Если вы обнаружите термитов во дворе, несколько простых шагов помогут снизить риск заражения. Во-первых, ознакомьтесь с тем, как выглядят термиты, чтобы, если вы заметите стаи каких-либо необычных комнатных насекомых, вы знали, следует ли осмотреть ваш дом. Во-вторых, осмотрите фундамент вашего дома, чтобы увидеть, присутствуют ли грязевые укрытия, которые могут указывать на активность термитов. Трубы-убежища для термитов представляют собой полые туннели в почве, идущие от почвы к вашему дому и обеспечивающие проходы для термитов, чтобы перемещаться между их подземным гнездом и их пищей (вашим домом). Если вы обнаружите какие-либо подозрительные грязевые структуры, оставьте хотя бы часть материала на месте для осмотра профессиональным инспектором по термитам. Наконец, держите почву и мусор, например, сложенную древесину, подальше от фундамента вашего дома. Это снижает вероятность проникновения термитов и облегчает осмотр вашего дома на наличие признаков термитов.

Если вы подозреваете наличие термитов, рекомендуется вызвать профессионала для осмотра вашего дома. Осмотры термитов часто бесплатны, если только вам не нужен официальный отчет для использования в сделке с недвижимостью.

В. Могу ли я самостоятельно обработать свой дом?

A. Поскольку для эффективной и безопасной обработки вашего дома необходимо специальное оборудование и химикаты, почти всегда лучше нанять профессионала. Химикаты для борьбы с термитами своими руками обычно продаются в магазинах кормов, скобяных изделий и детских товаров. Для точечной обработки на очень ограниченной площади эти продукты могут быть столь же эффективными, как и некоторые профессиональные продукты; Однако для тщательной обработки дома требуется профессионал. Самостоятельные проекты по борьбе с термитами должны быть ограничены меньшими, менее ценными конструкциями, такими как навесы, столбы забора, настилы и деревянные сваи.

В. Насколько опасны эти химикаты для борьбы с термитами?

A. Все пестициды следует считать потенциально опасными; однако при правильном использовании средства для борьбы с термитами (термитициды) можно применять вполне безопасно. Ваш шанс подвергнуться воздействию следовых количеств пестицидов после обработки термитами низок — меньше, чем риск воздействия после обработки спреем от тараканов или блох. Это связано с тем, что обработка от термитов обычно направлена ​​​​на почву под домом и вокруг него, а не на внутренние части дома. В качестве дополнительной меры предосторожности дети и беременные женщины должны планировать покинуть дом во время нанесения и проветрить дом в течение 1-2 часов после обработки. При соблюдении этих мер предосторожности риски минимальны, и вы не заметите никаких необычных запахов.

Несмотря на то, что токсичность и несколько различаются между коммерческими составами термитицидов, на практике существует небольшая разница в безопасности потребителей между различными термитицидами при правильном использовании.

В. Каждая компания говорит нам, что термитициды, которые они используют, самые лучшие. Откуда мне знать, чему верить?

A. Большинство специалистов по борьбе с термитами отдают предпочтение одному или нескольким термитицидам на основе своего опыта работы с этим продуктом. Поскольку характеристики продукта могут варьироваться в зависимости от местности и типа почвы, эти предпочтения могут быть вполне обоснованными. Попросите продавцов обосновать свой выбор продукта. Узнайте, как долго этот продукт используется компанией.

Испытания, проведенные Техасским университетом A&M в пяти местах по всему штату за последние 20 лет, показывают, что все зарегистрированные в настоящее время термитициды имеют продолжительность жизни от четырех до десяти лет. Термициды нерепеллентного типа (фипронил, имидаклоприд, хлорфенпир), по-видимому, работают лучше (особенно на щелочных, тяжелых глинистых почвах Техаса) по сравнению с термитицидами, которые отпугивают термитов (например, перметрин, циперметрин, бифентрин). Как правило, лучше выбирать компанию, основываясь на ее сервисе, репутации и гарантии, а не на том, какой термитицид она использует. Кроме того, большинство компаний по борьбе с термитами предоставят вам выбор продукта, если вы его попросите.

Независимо от используемого продукта максимально допустимая норма внесения, как правило, является наилучшей и действует дольше всего. Это может стоить немного дороже, но исследования показывают, что более высокие ставки приводят к лучшей производительности в течение всего срока действия гарантии на термит.

В. Нужно ли обрабатывать весь мой дом? Мне сказали, что частичное лечение будет намного дешевле.

A. «Точечная» или частичная обработка от термитов может быть очень привлекательной из-за более низкой стоимости. Будет ли это хорошей идеей, зависит от многих факторов, включая будущие планы дома, вашу готовность идти на риск и размер вашего кошелька. Точечная обработка может быть успешно проведена; однако важно знать, что термиты часто проникают в сооружения в точках, удаленных от места их обнаружения. Точечные обработки часто сопровождаются ограниченными гарантиями, которые могут потребовать от вас оплаты дополнительных процедур, если термиты снова появятся в другой части вашего дома. По сравнению с точечной обработкой с ограниченной гарантией полная обработка может быть более выгодной. Покупатели нового жилья, в частности, должны с осторожностью покупать дом, который недавно подвергался точечной обработке от термитов. Некоторые термитициды на рынке используют форму обработки, которая включает в себя применение «только по периметру» или обработку по периметру плюс точечную обработку в точках предполагаемой активности внутри конструкции. Применение только по периметру должно выполняться только с использованием нерепеллентных термитицидов и только тогда, когда этикетка прямо разрешает такое использование.

В. Я запутался. Одна компания использует приманки, а другая использует жидкие инсектициды, применяемые под моим домом. Как лучше?

A. Это самый распространенный вопрос, который мы получаем о борьбе с термитами. К сожалению, простого ответа нет. Обе методики имеют преимущества. В отличие от обычных жидких термитицидов, которые обеспечивают химический барьер для термитов, приманки предназначены для подавления или уничтожения колоний термитов. Приманки включают медленнодействующий токсикант или регулятор роста в подходящую пищу для термитов. Токсиканты в приманках доставляются в колонию рабочими термитами, которые делят свою пищу с другими членами колонии.

Из-за их точной системы доставки и небольшого количества фактического используемого пестицида системы приманки для термитов обычно воспринимаются как «самый безопасный» из доступных методов борьбы с термитами. Недостатки систем приманки могут включать более высокую цену (это меняется с появлением станций, требующих меньшего количества посещений для обслуживания), задержку между установкой и кормлением термитов приманкой (нелегко предсказать, сколько времени потребуется термитам, чтобы начать питаться приманкой). приманка после установки), а также отсутствие постоянной защиты от термитов после окончания срока действия контракта на оказание услуг по приманке. Тем не менее, системы приманки термитов успешно используются для устранения давних проблем с термитами во многих домах. Компании по борьбе с вредителями в целом сообщают о высоком уровне удовлетворенности клиентов, использующих приманочные системы.

Системы наживки доказали свою эффективность и продолжают развиваться. Однако важно помнить, что колонии, уничтоженные приманками, быстро заменяются новыми колониями термитов в вашем дворе. Следовательно, для обеспечения постоянной защиты необходима постоянная травля.

Жидкие инсектициды в почве, применяемые надежной компанией, обеспечивают быструю и, как правило, надежную борьбу с термитами. Новые нерепеллентные термитициды имеют очень высокие показатели успеха в устранении кормления термитов в доме, даже если невозможно обработать каждую потенциальную точку проникновения термитов. Еще одним преимуществом является то, что почвенные термитициды сохраняются в почве пять или более лет, а это означает, что нет необходимости в постоянном обслуживании для защиты вашего дома. Хотя некоторые компании предлагают расширенные гарантии и/или ежегодные проверки, ваша защита не исчезнет, ​​если вы решите не продлевать контракт.

Исторически почвенные инсектициды были дешевле, чем системы приманки. Это может быть или не быть правдой для вашего дома. Сравните предложения и примите во внимание долгосрочные затраты на техническое обслуживание и гарантии при выборе наиболее экономичного лечения для вашего дома.

Если вы ищете самый «зеленый» способ борьбы с термитами (тот, который использует наименьшие или наименее токсичные пестициды) или если ваш дом трудно обработать стандартными методами, приманка станет хорошей альтернативой. Многие компании сегодня используют комбинацию систем приманки и «точечной» или частичной обработки как часть интегрированной системы борьбы с термитами.

В. Недавно я видел, как в местном хозяйственном магазине продается приманка для термитов, которую можно сделать своими руками. Могу ли я сэкономить деньги, затравив свой дом самостоятельно?

A. Хотя приманка своими руками может показаться хорошим способом сэкономить деньги, эти системы не были хорошо протестированы и могут быть дороже, чем кажется на первый взгляд. Картон, используемый в большинстве самодельных приманок, имеет тенденцию к быстрому гниению и разложению в почве, и его следует заменять каждые 3-4 месяца. Это часто делает системы прикормки своими руками такими же дорогими, как и профессиональные системы. Испытания в Техасском университете A&M не смогли продемонстрировать успешный контроль над продуктами, сделанными своими руками. Имейте в виду, что если лечение своими руками не сработает, гарантия возврата денег не покроет расходы на дорогостоящий ремонт из-за повреждения термитами. Если у вас есть подтвержденная проблема с термитами, лучше всего обратиться за помощью в профессиональную компанию по борьбе с термитами.

В. Как работают стержни для обнаружения термитов, которые предлагает моя компания по борьбе с вредителями?

A. Иногда компании по борьбе с вредителями предлагают специальные станции мониторинга термитов в рамках своих услуг по борьбе с вредителями. Эти станции отличаются от станций с приманкой, поскольку они не содержат инсектицидов и не обеспечивают борьбы с термитами. Скорее, эти устройства работают, предоставляя электронный сигнал или механическую всплывающую вкладку, чтобы указать, когда термиты питаются станцией мониторинга. Хотя эти станции обеспечивают умный способ «увидеть» активность термитов в вашем ландшафте, положительное «попадание» на станцию ​​не должно интерпретироваться как означающее, что ваш дом требует лечения. В большинстве городских ландшафтов есть термиты, живущие в почве, но не все дома заражаются. Если ваша компания по борьбе с вредителями указывает, что у вас есть активность термитов рядом с вашим домом, вы можете запросить инспекцию и попросить их указать любые факторы риска, которые вы могли бы исправить, чтобы снизить вероятность заражения термитами.

В. Как насчет нехимических и «органических» средств борьбы с термитами?

A. Некоторые нехимические и «органические» средства иногда рекомендуются для борьбы с термитами. К ним относятся использование нематод и грибков, песчаных барьеров, апельсинового масла и «боратных» спреев. «Полезные нематоды» — это микроскопические черви, которые питаются различными насекомыми, включая термитов. Нематоды не доказали свою эффективность в борьбе с термитами в реальных сооружениях и не могут быть рекомендованы.

Песчаные барьеры представляют собой слои частиц одинакового размера (диаметром 2–2,8 мм), через которые термитам трудно проникнуть. Песчаные барьеры должны быть не менее 3-6 дюймов в глубину и 20 дюймов в ширину. Их размещают вокруг стен фундамента, а также в сифонах и других проемах плит. Песчаные барьеры обычно не используются в Техасе, потому что их слишком легко нарушить по внешнему периметру домов из плит. Они, скорее всего, будут эффективны под домами с подпольями, где почва вряд ли будет нарушена.

Не было продемонстрировано, что спреи с апельсиновым маслом обеспечивают борьбу с термитами в конструкциях.

Боратные аэрозоли основаны на использовании соединений бора, подобных борной кислоте. Боратные соли растворимы в воде и относительно малотоксичны. Обработанная древесина эффективно предотвращает питание термитов и многие формы гниения древесины. Наиболее эффективным методом нанесения является распыление или погружение конструкционной древесины в раствор бората до или во время строительства. Обработка существующих домов спреями бората, нанесенными на пустоты в стенах или открытую древесину, обеспечивает лишь частичную защиту от термитов и гниения древесины из-за сложности получения полной обработки. Нанесение боратной пыли на чердаки от термитов не обеспечивает защиты от нападения подземных термитов.

Недавно стали доступны сетчатые барьеры из нержавеющей стали для предотвращения проникновения термитов в дома. Эти продукты, как правило, доступны для установки во время строительства дома и должны обеспечить отличную защиту от термитов, если они установлены правильно.

В. Насколько важна гарантия?

A. Гарантия является одной из наиболее важных частей вашего контракта с термитами. В гарантии указаны условия и сроки, в соответствии с которыми компания берет на себя ответственность за непрерывную деятельность термитов. Вы должны тщательно сравнить гарантии, предлагаемые различными компаниями. В дополнение к стандартной годовой гарантии вам должна быть предложена возможность продления гарантии на один или несколько лет. Ежегодное продление гарантии не должно превышать 20% от первоначальной стоимости лечения. Расширенные гарантии — хорошая идея, по крайней мере, в течение первых одного-двух лет после обработки или, по крайней мере, в течение одного года с момента последнего обнаружения активности термитов.

В. Нужна ли мне гарантия, которая распространяется на формозских термитов?

A. Наиболее распространенными видами термитов-вредителей в Техасе являются подземные термиты рода Reticulitermes . Другой вид термитов, формозский термит, Coptotermes formosanus , является иностранным вредителем, который обосновался в Калифорнии, на Гавайях и в некоторых частях юга США, включая некоторые районы Техаса. Этот вид более разрушительный, чем наши родные термиты. Если вам не посчастливилось жить в одном из немногих сообществ вдоль верхнего побережья Техасского залива, где обитают формозские термиты, нет необходимости покупать контракт на борьбу с вредителями только потому, что он включает покрытие для этого вида. Несколько отдельных случаев, когда формозские термиты были обнаружены в центральном и северо-центральном Техасе, по-видимому, связаны с использованием переработанных железнодорожных шпал, используемых в качестве ландшафтной древесины. Если вы знаете об одном из этих заражений в непосредственной близости от вас, обсудите ваши варианты с вашим инспектором по борьбе с вредителями до заключения контракта.

No related posts.
