Подключение батареи отопления схема: Существующие схемы радиаторного отопления. Плюсы и минусы каждой

Схема подключения радиаторов отопления: виды и особенности

Оглавление:
Схема подключения радиаторов отопления: виды и их особенности
Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Одним из немаловажных этапов работ в процессе создания любой системы отопления является так называемая обвязка радиаторов, т.е. их подключение к магистральным трубопроводам. Выполняться она может различными способами, и выбор схемы подключения зависит от многих факторов – правильность этого выбора определяет то, насколько качественно и экономично будет работать система отопления. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, какая схема подключения радиаторов отопления будет правильной в той или иной ситуации. Мало того, мы рассмотрим сильные стороны различных схем обвязки батарей, тем самым предоставив вам возможность выбрать из них наиболее оптимальную и подходящую именно для ваших условий эксплуатации отопительной системы.

Схема подключения радиаторов отопления фото

Схема подключения радиаторов отопления: виды и их особенности

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции.
   Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.
   Диагональное подключение радиатора отопления фото

3. Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

1. Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.
   Способы подключения радиаторов отопления фото

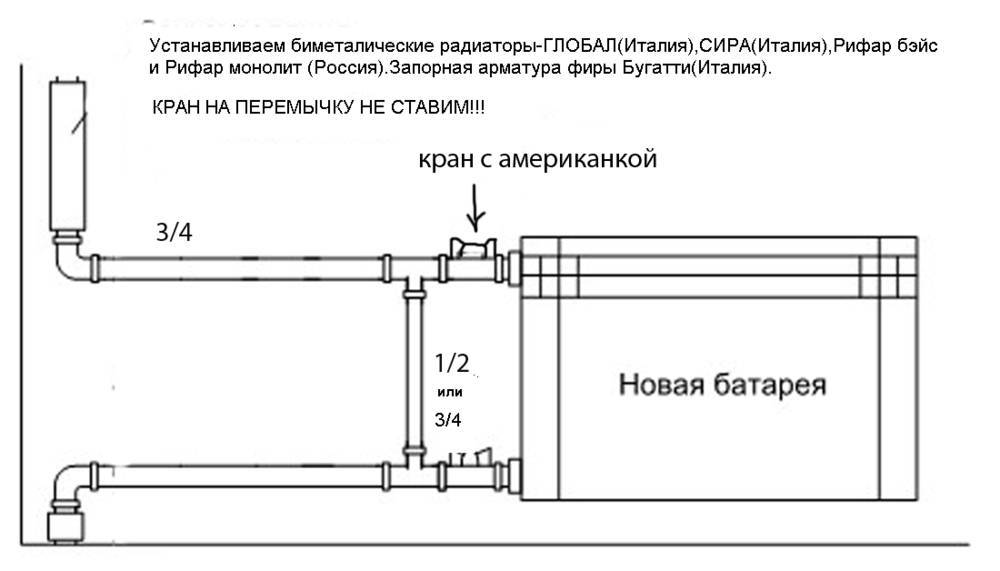

2. Однотрубное подключение радиаторов отопления. Не знаю, почему, но второе название такой отопительной системы звучит как ленинградка. Она представляет собой закольцованную трубу, один конец которой подключается к подающему трубопроводу отопления, а второй – к обратному патрубку котла. Получается так, что теплоноситель циркулирует по кругу – в этом есть как свои преимущества, так и недостатки. К примеру, при большой длине кольцевого трубопровода последние в цепи радиаторы прогреваются плохо. К преимуществам этой системы можно отнести очень эффективную работу при малой длине кольцевого трубопровода (до 30м).
   Если длина кольца больше, тогда батареи подсоединяют к магистрали через тройники – в такой ситуации дополнительно установленными кранами на подачу и обратку можно уменьшать ток теплоносителя через батарею, обеспечивая тем самым лучшую работу дальних радиаторов. При небольшой длине трубопровода батареи подключаются немного иначе – без тройников. Выход с первой батареи подсоединяется к входу последующего отопительного прибора. Самый главный недостаток последнего варианта заключается в том, что невозможно заменить радиатор без полной остановки и слива всей системы в целом (поэтому она практически не применяется).
   Радиаторы отопления с нижним подключением фото

3. Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления.

В основном они используются для теплоснабжения двух-, трех- и более этажных строений. В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности. Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

Схема подключения радиаторов отопления – варианты, преимущества и недостатки

Эффективность работы отопительной системы во многом зависит от такого критерия, как схема подключения радиаторов отопления. Не все обыватели понимают, в чем важность такого подхода, ведь основная масса проживает в многоквартирных домах, где радиаторы уже установлены в определенном порядке. Менять что-то никто не будет, да и никто не позволит. Ведь система отопления разрабатывается еще на стадии проектирования дома, поэтому эффективность теплоотдачи закладывается в расчеты и проект.

В частном домостроении каких-то сильных отличий не бывает. Отопительная система проектируется по тем же правилам и нормам, но именно в частном доме приходится учитывать и способы подключения радиаторов отопления, и схему разводки трубопроводов. Именно от этих двух показателей зависит, насколько будет тепло в доме, и как будет расходовано топливо. Чтобы во всем этом разобраться, необходимо рассмотреть в первую очередь схему разводки труб, а затем и схему подключения батарей.

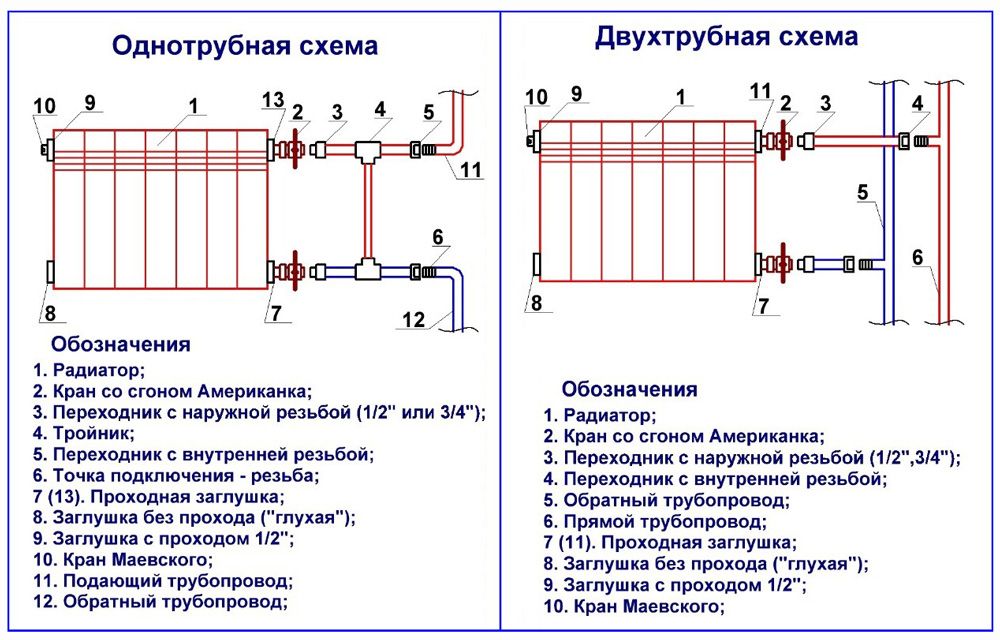

Схема разводки труб

Схем всего две:

1. Однотрубная.
2. Двухтрубная.

Однотрубная схема

По сути, это кольцо из труб, где в центре расположен нагревательный котел. Труба от котла проходит по всем комнатам, в нее врезаются радиаторы отопления, она же возвращается к котлу с уже остывшим теплоносителем. Схема проста, она не требует большого количества материалов. Но вот эффективность у такой модели отопления не очень высокая. Расположенные в последовательном порядке батареи принимают теплоноситель, который движется по кругу.

Получается так, что последующие приборы получают тепла меньше, чем предыдущие. В этом и вся проблема последовательного подключения радиаторов отопления. Особенно это касается тех батарей, которые в цепи расположены последними. В таких комнатах чаще всего температура невысокая и далека от нормальной. Что можно сделать, чтобы решить данную проблему? Есть два варианта:

1. Увеличить количество секций в последних батареях, тем самым увеличить площадь теплоотдачи.
2. Установить циркуляционный насос, с помощью которого можно равномерно распределить теплоноситель по всем отопительным приборам.

Внимание для тех, кто собирается воспользоваться вторым вариантом. Насос необходимо устанавливать на патрубке обратного контура ближе к нагревательному котлу, где теплоноситель имеет сниженную температуру. Это делается для того чтобы насос работал дольше. В его конструкции есть резиновые прокладки (манжеты), которые под действием высокой температуры быстро выходят из строя.

И хотя однотрубное подключение радиаторов отопления является экономически оправданным, все равно это не самый эффективный способ обогрева.

Двухтрубная схема

В чем отличие этой системы от однотрубной?

• Используются два отдельных контура: подающий и обратный.
• Равномерное распределение теплоносителя по радиаторам отопления.
• Есть возможность проводить ремонт каждой отдельной ветки, отключая ее от всей системы отопления. Для этого используются отсекающие краны (вентиля).
• Более экономичный подход к расходу топлива.
• Появляется возможность регулирования температурного режима в каждой отдельной комнате.

Двухтрубная система – это подающий контур, который поднимается от нагревательного котла вверх, проходит по всем комнатам по чердачному помещению или под потолком. От подачи к каждому отопительному прибору спускается стояк. Снизу по той же схеме проходит обратка, к которой все радиаторы также подсоединяются. Движение теплоносителя в подающем контуре и в обратке происходит в противоположные стороны. В первом случае от котла, во втором к котлу.

Нижнее подключение

Схема подключения радиаторов

Итак, переходим к основной теме нашей статьи и будем отвечать на вопрос, как подключить батарею отопления, чтобы вся система работала эффективно. Для этого придется разобрать все способы подключения. Их три основные:

1. Диагональное.
2. Боковое.
3. Нижнее.

Диагональное

Практически все специалисты едины во мнении, что диагональное подключение радиаторов отопления является самым лучшим. Почему? Дело все в движении теплоносителя внутри прибора. Подключение радиатора производится с двух сторон: подача теплоносителя с верхнего патрубка, обратка с нижнего с противоположной стороны. То есть, точки подключения расположены по диагонали прибора, отсюда и само название схемы.

Именно при помощи такого типа соединения достигается равномерное распределение теплоносителя внутри прибора. Он движется сверху вниз, заполняя собой все пространство внутри радиатора. Поэтому теплоотдача у такого прибора самая большая.

Боковое

Боковое подключение радиаторов отопления чаще всего используется в городских квартирах, потому что стояки отопительной системы проводят в углу помещений. Хотя это необязательное условие, ведь при таком расположении труб может применяться и диагональный вариант. Правда, смотрится он не презентабельно (слишком много отводов и труб как вертикальных, так и горизонтальных).

Но когда производители рассчитывают мощность отопительных приборов, они берут за основу именно боковое подключение. То, что указывается в паспорте радиатора, относится к данному виду, поэтому при общем расчете теплоотдачи используется коэффициент 1,0. При диагональном подключении можно принимать коэффициенты 1,1-1,2.

Правда, в данном виде подключения есть одно «НО». Подключать батарею можно боковым способом по-разному.

• Подача сверху, обратка снизу. Это стандартная схема, которая используется повсеместно. В этом случае теплопотери будут незначительны – до 2%.
• Подача снизу, обратка сверху. Схема применяется редко. Здесь теплопотери составляют до 7%.

Нижнее

Радиаторы отопления с нижним подключением – эта схема может быть использована только в однотрубной системе. Получается так, что в каждой комнате к трубе с помощью двух патрубков производится подключение радиатора. При этом теплоноситель, проходя по трубопроводу, попадает и внутрь отопительных приборов.

Скажем прямо, не очень эффективная схема, если система работает по принципу естественной циркуляции теплоносителя. Если в отопление устанавливается циркуляционный насос, то эффективность возрастает почти в два раза. Но в этом случае отопление становится энергозависимым. Есть электричество, теплоотдача увеличивается, нет его – она сразу же снижается. Вот почему теплопотери  в данном случае варьируются в диапазоне 20-40%.

Почему так происходит? Этот вид подключения батарей отопления основан на принципе постепенного заполнения прибора горячей водой. Основная масса теплоносителя проходит по трубопроводу, часть его попадает в радиаторы. При этом вода с большей температурой поднимается вверх, нагревая сам прибор, охлажденная опускается вниз, поступая в трубу. Такой цикл требует определенного времени, за которое теплоноситель сильно остывает, отсюда и теплопотери.

Боковое подключение

Выводы

Решая вопрос,как правильно подключить радиатор отопления, каждый должен сам для себя определить и выбрать схему. Во-первых, на это будет влиять бюджет, выделенный на сборку отопления. Если он не очень большой, то однотрубная схема с нижним подключением батарей к системе отопления – оптимальный вариант. Конечно, придется позаботиться о снижении теплопотерь, но это уже второй вопрос.

Если бюджет позволяет, то двухтрубная система – идеальное решение. Рекомендуем воспользоваться ее подвидом – коллекторной схемой. Она позволяет сократить контур подачи и сделать распределение теплоносителя по стоякам более равномерным. К такой схеме правильное подключение радиатора отопления будет диагональным.

Заключение

Итак, в этой статье были рассмотрены варианты подключения радиаторов отопления. Исходя из собственных возможностей, выбирается самый оптимальный вариант. Но чтобы сократить расходы на монтаж отопительной системы, можно его провести самостоятельно. Конечно, для этого необходимы кое-какие знания и навыки работы с инструментами. Но если постараться и не спешить, то проблем возникнуть не должно. Если с установкой трубопроводов могут возникнуть трудности, то подключение батарей отопления своими руками – дело простое.
