Как сделать пуллер для споттера своими руками: Как сделать пуллер для споттера своими руками.

как сделать своими руками, чертежи, фото, видео

Главная » Оборудование

Оборудование

Автор Сварщик На чтение 4 мин Просмотров 235 Опубликовано 31.10.2021

О том, насколько полезен споттер, знает каждый автолюбитель. Почти любые вмятины на корпусе авто можно исправить одним простым и маленьким устройством, которое с помощью импульсного тока и очень точечной варки выравнивает любые металлические поверхности. И научиться пользоваться споттером очень просто, благодаря чему он нередко есть не только на ремонтных пунктах, но и в личных гаражах автолюбителей. Но для личных целей нередко приобретается еще пуллер для споттера, который можно сделать и своими руками. О том, что это и как это можно собрать собственноручно, далее в материале.

Содержание

1. Устройство и назначение пуллера
2. Что понадобится для создания
3. Делаем пуллер для споттера своими руками

Устройство и назначение пуллера

Споттер позволяет рихтовать небольшие повреждения на разных поверхностях автомобиля. При его использовании жало приваривается прямо к месту вмятины или в нескольких ее местах для равномерного вытягивания. Но бывает так, что вытягивание вогнутой части приводит к тому, что область вокруг нее выгибается и вздувается, из-за чего зона неровности становится только больше.

Чтобы этого не происходило, используют пуллеры для споттеров. Его вытяжной прибор тоже будет исправлять повреждение методом точечного нагревания и вытягивания металла, но, чтобы область вокруг не поднималась, ее будет удерживать специальная круглая рамка, которая прислоняется вплотную к корпусу вокруг вмятины. Само же вытягивание управляется специальными рычагами. И несмотря на то, что устройство кажется сложным, сделать его своими руками не так трудно, как может показаться.

Пуллер для споттера легко собрать своими руками и использовать в работе

Что понадобится для создания

Состав элементов пуллера настолько прост, что все их можно сделать своими руками прямо в домашних условиях. Так, для самодельного пуллера для споттера потребуется купить:

• Пистолет для силиконового герметика, который будет использоваться как рукоятка. Желательно приобретать пистолет с толстыми рукоятками, ими удобнее управлять.
• Лист металла толщиной 2 мм, из которого будет сделана конусная насадка с кольцом внизу.
• Сварочныйаппарат.
• Стержень, из которого будет делаться шток. Здесь можно просто взять металлический шток от уже купленного пистолета для силикона.
• Болгарка.

Сам пуллер будет собираться из втулок, которые нужно выточить заранее.

В это же время желательно сделать еще две-три насадки с разными диаметрами.

Пуллер, собранный своими руками, выйдет гораздо дешевле

Делаем пуллер для споттера своими руками

Вы уже приобрели материалы, чтобы сделать пуллер для споттера своими руками, поэтому их остается только совместить друг с другом. Для этого нужно действовать так:

1. Разобрать пистолет. С него нужно снять баллон, уплотнители и ограничитель спереди.
2. Сделать кольца. Их можно разметить на листе металла одно в другом, их диаметры должны быть между 2 и 3 см, так что стоит сначала сделать под них чертежи. Наиболее маленькое среди них должно свободно, но без зазоров входить в гнездо ручки пистолета, плотно фиксируясь там гайкой.
3. Приваривание квадратов из металла. К маленькому кольцу привариваются два квадрата, каждое 2х2 см. В обоих квадратах нужно сделать по одному отверстию перед приваркой.
4. Сборка упоров. Чтобы устанавливать пуллер на деформированные зоны разных размеров, ему нужны упоры разных размеров. Они присоединяются к основному устройству двумя металлическими полосами с параметрами 1,5х15 см. Один конец каждой полоски будет привариваться к самому большому кольцу, а другой конец — заворачиваться внутрь под углом 90°. Полосы должны привариваться не рядом, а ровно напротив друг друга. По краям здесь просверливаются отверстия, диаметр которых должен совпадать с размером крепежного отверстия наименьшего круга. Все элементы собираются друг с другом с помощью болтов в своеобразный конус.
5. Теперь пуллер и споттер можно соединить друг с другом. Это делается с помощью цилиндра из латуни, у которого внутри вырезается середина. Диаметр получившегося отверстия должен точно совпадать с диаметром штока пистолета. Сбоку у цилиндра также должны появиться отверстие и резьба, которые пригодится для прикрепления контакта споттера.
6. К торцу цилиндра прикрепляется жало для сварки.

Теперь споттером с пуллером можно пользоваться.

Есть путь еще проще, где насадка делается из пассатижей.

Для нее нужен шток, кольца для упоров и узкая крепкая пружина, которая будет обеспечивать сжатие рукоятки. Здесь шток приваривают к одной из рабочих сторон пассатижей, потом на шток надевают пружину и упор. Ток от споттера обычно подводится через клемму сверху или сбоку латунного цилиндра.

Собрать своими руками можно и другие наиболее часто используемые инструменты для рихтования повреждений на авто — гребенки, обратные молоки, шайбы и т. д.

Подобное самодельное устройство будет эффективно для домашнего использования, когда работы выполняются редко. Если же объемы ремонта увеличатся, лучше приобрести заводской споттер, так как самодельный может не справиться с частым и длительным использованием.

Пуллер для споттера своими руками (гребенка)

Правка геометрии кузова осуществляется споттером, который благодаря импульсу тока большой силы, приваривает к металлической поверхности различные приспособления. Все это делается для избежания разборки обшивки, чтобы все действия выполнялись снаружи автомобиля. Мастерам, которые хотят сэкономить на приспособлениях для споттера, стоит узнать как сделать их самостоятельно. Пуллер для споттера своими руками изготавливается довольно просто. Самому возможно смастерить и обратный молоток, пистолет, а также гребенку и шайбы.

Как сделать пуллер

Сварка споттером эффективна для воссоздания ровной поверхности на поврежденных кузовах автомобилей. Но для этого требуются некоторые аксессуары. Одним из них является пуллер. Это вытяжное устройство, позволяющее отводить наружу маленькую площадь металла, оставляя окружающую часть на месте.

Если просто приварить жало споттера к вмятине и потянуть назад, то вместе с ямкой поддастся и вся площадь. Получится вздутие на кузове. Данная же принадлежность позволяет удержать окружающую поверхность, и вытянуть только точку.

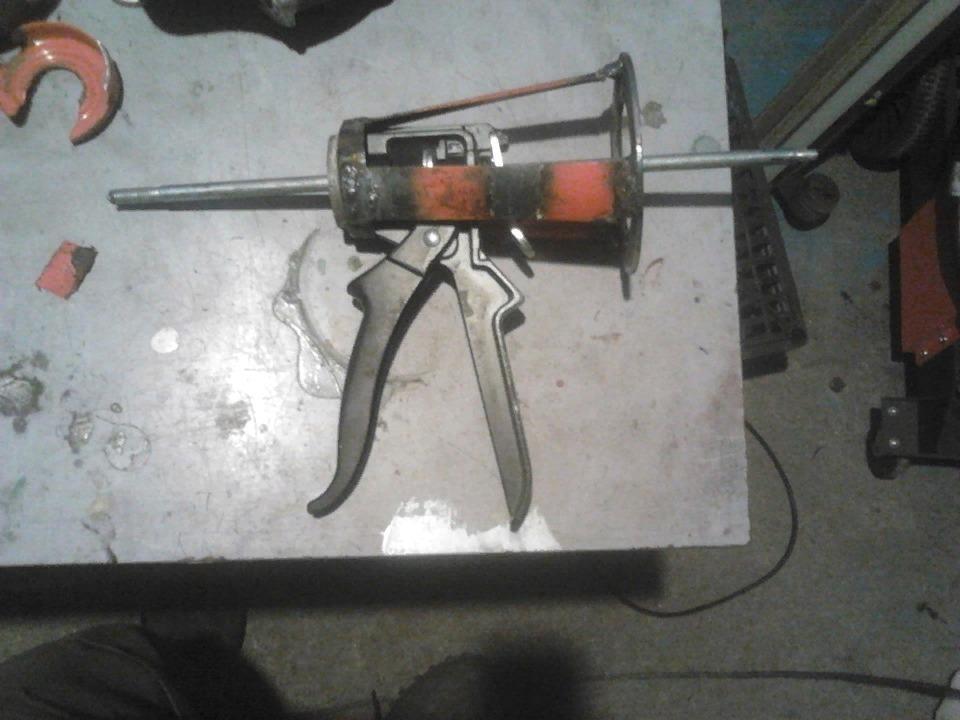

Свой самодельный пуллер можно сделать из пистолета для герметика. Его приобретают в строительном магазине. При покупке стоит выбрать модель с более толстыми ручками, т. к. это окажет влияние на последующую работу и срок эксплуатации. Далее выполняется несколько манипуляций, наглядно показанных на видео, по следующим этапам:

1. Разборка пистолета. С него удаляется емкость для герметика. Откручиваются передний ограничитель и уплотнители под тубус.
2. Из листового железа с толщиной стенки 3 мм необходимо вырезать несколько колец разного диаметра. Чтобы сэкономить на материале, их расчерчивают в одном круге, по убывающей. Ширина кольца варьирует от 20 до 30 мм. Самое маленькое кольцо должно свободно, но без лишнего люфта, насаживаться на приемное гнездо у рукоятки клеевого пистолета и прижиматься заводской гайкой.
3. К маленькому кольцу привариваются два квадрата из листового железа, толщиной стенки 3 мм и размерами сторон 20 х 20 мм. Предварительно в них сверлится по одному отверстию.
4. Из кругов большего диаметра изготавливаются упоры об корпус под вмятины разной величины. Для их соединения с основной конструкцией берутся полоски металла с параметрами 15 х 150 мм и толщиной 3 мм (2 шт). Один их край приваривается к противоположным сторонам большого круга, а второй, загибается под 90 градусов во внутрь. В этих краях просверливаются отверстия, идентичные креплению на самом маленьком круге. Болтовым соединением конструкция собирается вместе и напоминает конус.
5. Самодельный пуллер должен крепиться к источнику тока от споттера.
   Для этого берут латунный цилиндр, в котором токарь высверливает середину под точный диаметр штока от силиконового пистолета. Сбоку цилиндра сверлится отверстие и нарезается резьба для крепления контакта.
6. На торце цилиндра фиксируется жало для сварки.

Пуллер можно сделать и из пассатижей. Понадобится шток, система из колец для создания упора, и мощная узкая пружина, для возврата сжатой рукоятки. Шток приваривается к одной из рабочих сторон плоскогубцев, на него насаживается пружина и крепится упор. Ток от аппарата можно подвести через клемму на верхнем торце или сбоку на латунном цилиндре. Такие аксессуары для споттера могут выглядеть не очень презентабельно, но хорошо справляются со своим предназначением.

Делаем обратный молоток и пистолет

Самодельный обратный молоток, сделанный из сподручных материалов, поможет выровнять ударами любую вмятину. Самая простая конструкция требует наличия штока — стального прутка диаметром 8-10 мм. На одном торце крепится рукоятка. Это ручка от велосипеда или самоката. В этом же месте приваривается болт для накидывания клеммы и подключения кабеля.

Обратный молоток с другой стороны штока должен иметь жало для сварки. Его можно приварить, либо сделать съемным через прорезь и болтовое крепление. На рабочую ось насаживается груз, который и будет создавать воздействие на металл при ударе. Его вытачивают из обычной стали на токарном станке. Внутреннее отверстие должно позволять свободно скользить по штоку. По краям последнего привариваются толстые шайбы для упора. Удобно, когда самодельный обратный молоток имеет пружину между грузом и шайбой, ближней к сварочному концу. Это помогает возвращать удар для следующего действия и ускоряет работу.

Если поместить этот шток в корпус от дрели или игрушечного пистолета, то можно совместить обратный молоток и сварочный пистолет в одну конструкцию. Но последний изготавливается и отдельно. В один из имеющихся корпусов (старая дрель или другое) монтируется короткий шток с прорезью и прижимным отверстием для болта. В прорезь вставляется электрод или шайба. Кабель прокладывается внутри корпуса.

Как сделать гребенку и шайбы

Гребенка для споттера помогает одновременно оказывать воздействие на большую площадь. Ее применяют на длинных вмятинах. Сварочный процесс заключается в равномерной установке шайб по всей плоскости с дефектом, и захвате гребенкой сразу всех элементов. Подобные расходники для споттера продаются в специализированных магазинах, но их можно изготовить и самостоятельно.

Для этого понадобиться:

• полоска железа толщиной 3 мм и шириной 30 мм;
• металлическая трубка диаметром 15 мм и длиной 40 мм;
• стальной прут 13 мм в диаметре;
• гайка на 22 мм;
• болт и гайка на 8 мм.

Железная полоска нарезается на части длиной в 100 мм. В каждой сверлятся три отверстия на 13 мм с расстоянием между собой по 15 мм. Крайние два соединяются между собой путем прорезей болгаркой. Одиночное отверстие вырезается под крюк благодаря косому срезу. Острые углы с этой стороны стоит обточить для удобства будущих манипуляций по введению крюков в петли.

Крепление под обратный молоток и рабочие элементы изготавливается из трубки, в которой сверлится отверстие, и приваривается гайка на 8 мм для фиксации прута с захватами. С противоположной стороны трубки приваривается более крупная гайка для крепления штока молотка.

Самодельные шайбы можно нарезать из медной полосы со стенкой 2-3 мм. В ней сверлятся отверстия, подходящие под крюки, а углы обрабатываются на точильном станке до гладких и плавных краев, не мешающих рабочему процессу.

Самодельные аксессуары для работы со споттером значительно экономят средства и позволяют выполнять такие же по качеству операции с реставрацией геометрии кузова, как и магазинные приспособления.
