Дровокол механический своими руками: чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива.

Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол.

Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится.

В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда.

Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины.

Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис.

4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус.

Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

• для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
• древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
• не стоит работать в условиях плохой видимости или на скользкой поверхности;
• все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
• колун или резак не должны иметь сколов и трещин;
• не следует заниматься заготовкой дров в непосредственной близости от других людей;
• важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

• проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
• все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
• все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
• рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
• при пользовании ремнем свободный остаток лучше всего заправить;
• очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

• для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
• древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
• не стоит работать в условиях плохой видимости или на скользкой поверхности;
• все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
• колун или резак не должны иметь сколов и трещин;
• не следует заниматься заготовкой дров в непосредственной близости от других людей;
• важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

• проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
• все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
• все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
• рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
• при пользовании ремнем свободный остаток лучше всего заправить;
• очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

• для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
• древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
• не стоит работать в условиях плохой видимости или на скользкой поверхности;
• все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
• колун или резак не должны иметь сколов и трещин;
• не следует заниматься заготовкой дров в непосредственной близости от других людей;
• важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

• проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
• все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
• все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
• рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
• при пользовании ремнем свободный остаток лучше всего заправить;
• очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

• для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
• древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
• не стоит работать в условиях плохой видимости или на скользкой поверхности;
• все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
• колун или резак не должны иметь сколов и трещин;
• не следует заниматься заготовкой дров в непосредственной близости от других людей;
• важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

• проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
• все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
• все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
• рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
• при пользовании ремнем свободный остаток лучше всего заправить;
• очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Содержание статьи

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Пружинный дровокол: Механический дровокол своими руками

Дровокол пружинный

Заготовка дров на зиму – тяжелый ежегодный труд, с которым приходится сталкиваться жителям сел и обитателям частного сектора небольших городов во многих регионах страны. Конечно же его не назовешь неблагодарным, поскольку от того насколько постараешься летом, насколько велика окажется поленница дров во дворе, будет зависеть тепло и уют домашнего очага в долгие зимние вечера.

Изобретательская мысль, подстегиваемая ленью, всегда стремилась облегчить человеческий труд, где бы он ни был востребован. Острый сучок с ладонями со временем заменила лопата, она постепенно уступила пальму первенства экскаватору, словом любой вид труда, на протяжении веков и тысячелетий использовавший мускульную силу, сегодня помогают человеку выполнять механические помощники.

В попытках облегчить такой прозаический труд как колка дров Кулибины добрались и до колуна, который и сам оказался плодом эволюции обыкновенного клина, обретшего за счет топорища плечо силы. Сегодня рынок механических дровоколов представлен изделиями на всякий вкус, различной производительности и с любыми силовыми установками, самым простым представителем среди них является пружинный ручной дровокол.







Дровокол пружинный своими руками

Это бесхитростное устройство можно встретить во многих дворах, правда попытка найти два одинаковых, что могло бы намекнуть на серийное производство, вряд ли увенчается успехом. Конечно же, механический дровокол пружинного типа или как его еще называют маятниковый дровокол, выпускается в заводских условиях, однако его устройство настолько просто, что большинство хозяев предпочитают изготовить пружинный колун своими руками.

Внешне механический колун с пружиной напоминает обыкновенный шлагбаум. К неподвижному основанию со стойкой на шарнирном соединении крепится рычаг с утяжеленным до нескольких десятков килограмм ножом колуна на конце. Рычаг вместе с колуном уравновешиваются стальной пружиной, необходимой упругости, установленной недалеко от шарнирного крепления. Для удобства работы на колуне необходимо предусмотреть рукоятки. Вот и вся конструкция.



                                                      Пружинный дровокол



Нетрудно сообразить, что такой механизм можно собрать из любого бросового материала: трубы, швеллера, уголка, который найдется в любом подсобном хозяйстве, единственной сложной деталью можно считать пружину. Если человек дружит со сварочным аппаратом, то собрать пружинный дровокол своими руками получится практически даром, в случае, когда электрическая дуга ему не подвластна, все затраты ограничатся оплатой услуг сварщика (иными словами магарычом).

Помимо простоты и дешевизны изготовления маятниковый механический колун обладает рядом неоспоримых преимуществ, он:

• прост в использовании, не сложнее обычного колуна;
• относительно безопасен, при условии соблюдения необходимых мер;
• надежен, поскольку в нем просто нечему ломаться;
• облегчает и ускоряет колку дров.

Из недостатков можно разве что упомянуть низкую эстетику, да ограничения по длине чурбаков, однако они вряд ли могут составить достоинствам сколь либо серьезную конкуренцию.



Как использовать пружинный дровокол

Главное достоинство пружинного дровокола заключается в простоте использования. Раскалываемый чурбак ставится под нож колуна на устойчивую прочную поверхность, например чурбак большего диаметра. Колун за ручки подымается и с усилием толкается на торец чурбака, кинетической энергии тяжелого колуна достаточно, чтобы колоть любую, даже сучковатую древесину. Пружина, принимает на себя остатки энергии и возвращает колун в исходное положение.

Конечно же такой колун не исключает использования мускульной силы, однако ее затраты уменьшаются в разы.





                                                 Пружинный дровокол

Дровокол своими руками (120 фото)

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

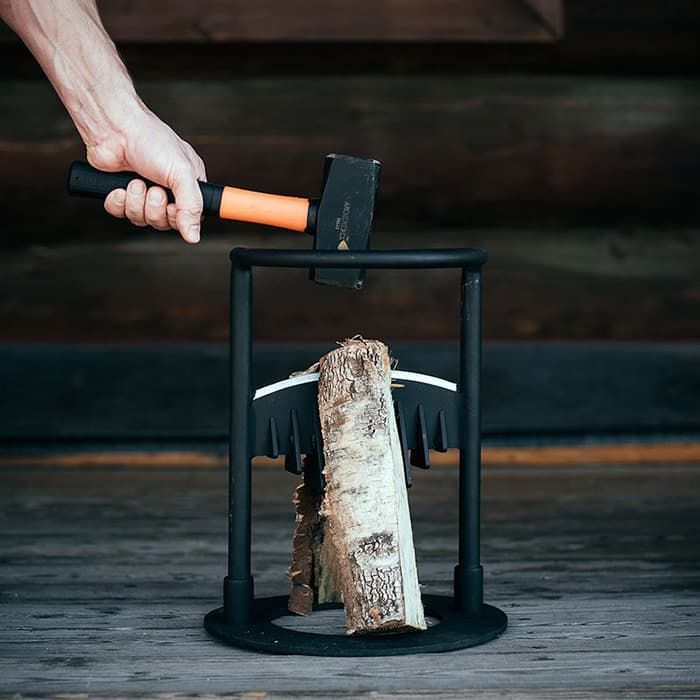

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками

Сохраните статью себе на страницу:

Пост опубликован: 26.11

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

11 самодельных планов для разделки бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом топором и бруском, но вы не хотите тратить деньги на дорогостоящий бревна, так что же вам делать? Что ж, для более опытных энтузиастов DIY один из вариантов — создать свой собственный.

Построить самодельный дровокол может оказаться непростой задачей, и некоторые люди могут не знать, с чего лучше всего начинать. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытались другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Дровокол Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается делать и как работает его сплиттер.

Он соорудил двигатель, который вращает голову, как штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж и сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Просмотр подробностей

2. Колесо долга

Если вы хотите построить разделитель бревен по самой низкой цене и в основном из кусков металлолома, который у вас, вероятно, валяется, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста — режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми материалами, которые у вас под рукой.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот разветвитель — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка: это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Это идея из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый. Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с достаточной силой, чтобы расколоть его, после чего пружина поднимает голову вверх для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволять им управлять детьми.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель бревен, который очень похож на № 3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы расколоть его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов повысить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с множеством планов самодельных разделителей бревен состоит в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие из них дают лишь сомнительные уровни производительности и надежности.

Не многие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии мощного гидравлического сплиттера. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Безусловно, для создания этой машины потребуется больше опыта — а компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, упомянутых в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы.

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный Дровокол для самостоятельного изготовления

Если у вас нет места для чего-то столь же большого и громоздкого, как разделитель журналов в №5, эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания его самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился разветвитель, который выглядит очень самодельным, но при этом, похоже, он тоже неплохо работает. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Просмотр подробностей

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как человек, который хотел избавить свою спину от напряжения изгиба и подъема, которое обычно связано с использованием традиционного бревна, построил машину, отвечающую его собственным требованиям.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного меньше, чем покупка нового бревенчатого станка, и, что наиболее важно, он сделает то, что вам нужно.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то подобное будет более подходящим. чем до задачи.

Просмотр подробностей

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано с домашним хозяйством, а также испытываете страсть к грубой силе и грубой силе, вам обязательно понравится это скандинавское чудовище.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или обработать целые стволы деревьев.Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный разветвитель, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сравним с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то откровенно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

В этом разделителе журналов так много всего, что может понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, найденных дизайнером, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень явно талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе Redneck — и, возможно, вам тоже понравится его построить и использовать.

Просмотр подробностей

10. Базовый приводной разделитель бревен

Хотя эта машина никогда не превратится в коммерческий бревенчатый станок , она проста и дешева в изготовлении и избавит вас от изнурительной работы по раскачиванию топора.

Как и в случае со многими из этих поделок для бревен своими руками, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка разделителя бревен может стоить более 1000 долларов, создание такой машины по-прежнему является очень экономичной альтернативой. .

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете настроить что-то подобное .

Просмотр подробностей

11. Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он сделан из металлолома и других кусочков и деталей со всего дома, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень хорошее. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко колет дрова для вас, это будет чрезвычайно эффективная машина для этого.

И наконец… нам нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень явно гордится тем, что делает все, что в его силах, даже находя время, чтобы покрыть его покрасьте, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики этот явный победитель.

Предупреждение

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словом предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними всегда следует обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети — включая, возможно, одну или две, которые мы включили в этот обзор, — чуть ли не смертельные ловушки. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов… пальцы, руки и ноги намного мягче бревен, которые эти машины предназначены для колки.

Оригинальный дизайн, который поможет вам сэкономить

Мы любим DIY и DIYers за креативность и изобретательность, которые машины любят эту витрину. Некоторые из этих планов выглядят очень эффективными, а другие — более сомнительными. Сделайте самодельный разделитель бревен, чтобы сэкономить много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом представляют собой довольно простую конструкцию, и следующие планы разделения журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию, которая соответствует работе, для которой она нужна. Все, от мощных обучающих программ с газовым приводом, так что простые ручные варианты показаны ниже.

Схемы с маркировкой

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один толчок. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов с газовым двигателем или даже в планы дровоколов с электрическим приводом — выбор за вами.

Восстановленный разветвитель

В этом видео рассказывается, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть свой собственный способ самодельной расколки древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, когда у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы ручного разветвителя с ножным управлением

Диаграмму можно найти на: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная нога. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта конструкция с кинетическим маховиком проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы увидеть, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить количество стресса с помощью разделителя, созданного на спине производителя. Многие расколочные машины требуют много усилий для гибки и подъема, но эта гениальная идея объединяет в себе всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить в машину такого размера несколько идей резки для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как сделать быстрый и простой 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема находится на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель электростанции, используя эти схемы, которые включают в себя легкое вертикальное разделение с использованием только ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он разработан для быстрого и портативного питания.

Воспользуйтесь преимуществами своего мини-погрузчика

Схема находится на сайте: www.ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан горизонтальный резак для бревен с серьезной мощностью, который легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины в отходы

Диаграмма, найденная на: beckmannag.com

Если у вас есть старый изношенный сплиттер или части к одному, то эти планы — это то, что вам нужно собрать воедино и изменить то, что некоторым людям может показаться мусором. Это самое близкое к тому, как построить разделитель бревен бесплатно, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие по разделителю шурупов

Схема находится на сайте: www.instructables.com

Этот шуруповерт воплощает в себе довольно гениальный подход к созданию инструмента с электрическим приводом, который помогает безопасно и контролируемо раскалывать древесину. Такой дизайн позволяет вам буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Crazy Simple Unicorn Бревенчатые планки

Схема найдена на сайте: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины через бревно.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было легко установить, проявив немного большей изобретательности для портативного источника питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов, из которых вы можете выбрать.

Заключение

Когда у вас есть средства для создания и необходимость разбивать бревна, вышеприведенные планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, размещенные в Интернете для легкой загрузки, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь пожалуйста!

Планы дровоколов (сделай сам)

Подготовка к зиме может оказаться сложной задачей, особенно если вы рубите собственные дрова для тепла и эстетики камина.

Разделитель журналов может сделать задачу намного быстрее и проще. Плюс, вы можете серьезно сэкономить, купив и загрузив один из наши планы дровоколов CAD Design самостоятельно построить сверхмощный дровокол.

Планы разделителя древесины / бревен

бывают разных форматов и размеров для упрощения Все, что вам нужно для колки древесины …

Низкий Низкие цены!!! — Приобретите проектные планы дровоколов уже сегодня!

Выбор не ограничен варианты мощности. Разветвители бывают газовые, электрические и ручные. которые предлагают варианты с горизонтальным или вертикальным сцепным устройством прицепа, или 3-х точечная навеска для тракторов.Плюс другие гидравлические или винтовые варианты разделения типов.

Чем выше номинальная вместимость бревна, тем больше мощность в лошадиных силах. он должен эффективно работать на плотных, трудно расщепляемых Североамериканские лиственные породы например, дуб, клен и железное дерево, например, саранча или другие популярные породы из вашего района или территории.

Опции для колки дерева

К наиболее популярным вариантам мощности дровоколов относятся гидравлический, газовые и электрические дровоколы.Как ручной дровокол, электрический дровоколы работают бесшумно. Ручные дровоколы являются наиболее экономичным выбором из-за того, что их меньше составная часть.

Ваш вариант питания также во многом будет зависеть от источника питания доступность. Сплиттеры, работающие на газе, можно брать куда угодно, а электрические разветвители должны находиться рядом с источником электроэнергии.

Моторизованные гидравлические дровоколы подходят для коммерческого использования. разделение журнала, но они могут быть более опасными, если их не остановить быстро если возникнет проблема.

Дровокол горизонтальный

Горизонтальные дровоколы являются наиболее распространенным стилем и обычно включите шины вместе с язычком, чтобы зацепить его за сцепное устройство, чтобы вы может перетащить их с места на место.

Они также могут быть стационарными и могут быть настроены на запуск массовых количеств дерево сквозь них.

С горизонтальными дровоколами вы просто кладете бревно на проследите и позвольте гидроцилиндру вдавить режущую головку в log, поскольку он разделяет журнал пополам.Выберите один из наших горизонтальный дровокол планы.

Чтобы использовать горизонтальный разделитель бревен, вы поднимаете бревна и кладете их на дровоколе двутавровая балка или система лотков для колки.

Вертикальный дровокол

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на разделителе с тараном, который вталкивает лопату в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на разветвитель.Вертикальный дровокол требует, чтобы бревна стояли на ногах. вверх, так что катите бревна на место на площадке, которая находится на уровне земли. может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах. Ознакомьтесь с нашими вертикальный дровокол планирует посмотреть, какой из них подойдет для ваших нужд колки дров.

Маховик Дровокол

В дровоколе с маховиком кинетическая энергия сохраняется во вращающемся вес маховиков и число оборотов в минуту, что дает огромное преимущество в мощности.Несколько можно наносить удары по твердой древесине любого типа, чтобы разделить бревно пополам.

При работе с твердой древесиной маховик может остановиться при ударе перегрузки, но может восстановиться за доли секунды. Ознакомьтесь с нашими дровокол с маховиком страницу для получения дополнительной информации.

В то время как в оригинальных конструкциях делителей маховика настоящий маховик для раскалывания бревен, современные конструкции предлагают энергию маховика который приводит в действие таран, заставляющий бревна раскалывать лезвие.

Винт Дровокол с приводом

Дровоколы винтового типа используют концепцию прикручивания бревна. заостренный и сужающийся назад к широкой лопатке, которая заставляет дерево отдельно, так как оно вкручивается в бревно.

Это концепция, которая позволяет использовать множество вариантов мощности для приведения устройства в движение. Некоторые новаторы даже подняли автомобиль и прикрепили его к колесу. Саморезы дровоколы.

Руководство по эксплуатации Дровокол

С древних времен, когда люди овладели понятием огня, они рубили дрова.Ручные дровоколы легко колят дрова и безопасность в этой руке удерживаемые клинья, кувалды и топоры не могут сравниться!

Настоящие ручные дрова сплиттеры работают так же, как домкрат в багажнике вашей машины. Вы создаете гидравлическое давление, вручную проворачивая шток. толкнуть таран в бревно. Эта система позволяет разделять журналы с невероятная легкость и повышенная безопасность. Планы ручных дровоколов.

Ручной дровокол с скользящим молотком

Slide-Hammer Ударная сила Легко раскалывает бревна за секунды с помощью мощного скользящего молота действие.Это устройство заменяет оси, клинья и молоты для облегчения управления. Дровокол с скользящим молотком планы.

Разделяйте бревна с невероятной легкостью и повышенной безопасностью за счет размещения наденьте клин на бревно, затем сдвиньте вал втулки молотка вверх и вниз, чтобы разделить журнал за секунды. Больше никаких опасных раскачиваний и поломок рукоять топоров, или летающие и заклинившие клинья.

Как построить разделитель журналов

Для многие северные поселенцы, такие как я, рубят бревна и создают дрова могут понадобиться при подготовке к долгой холодной снежной зиме месяцы.Тепло и комфорт, получаемые от потрескивающего огня, могут превратиться холодная зимняя ночь в уютный вечер с семьей и друзьями.

Прекрасное время, чтобы расслабиться, наслаждаясь сиянием теплого камина. получение нужного вам колотого дерева может оказаться довольно сложной задачей без надлежащего инструмент. Разделение древесины может оказаться сложной задачей с некоторыми из твердых и плотных материалов. лиственные породы Северной Америки которые растут на этих территориях.

К счастью, разделение бревен можно выполнить без необходимости. для трудоемкого размахивания топором и молотой.Чистая рабочая сила и смазка для локтей хороши для поддержания формы, но когда у вас есть деревянные шнуры, которые нужно расколоть, машина для колки бревен может пролить свет на ситуацию.

Чтобы облегчить жизнь, эту работу может сделать гидравлический дровокол, а вы вы можете построить его самостоятельно, если хотите сэкономить. Вот несколько основных шаги к созданию собственного гидравлического дровокола.

1. Вы ​​можете начать с наброска набора планов или приобрести свой здесь планы разделителя бревен и заменяющие материалы, которые могут быть у вас поблизости свой двор и магазин.Дровоколы в основном изготавливаются с двутавровой балкой. рама, двигатель, разделительная головка, гидроцилиндр, масляный насос вдоль с клапанной системой и шлангами.
2. Соберите конструкцию колесного металлического типа прицепа, прикрепив аксель к двутавровой балке и язычок спереди, чтобы его тянуть. Это будет основная конструкция, на которой будет собираться ваш дровокол. Это позволяет буксировать разделитель журналов на удаленные рабочие места. или ближе к куче дров, которые нужно расколоть.
3. Присоедините электрический или газовый двигатель к 2-ступенчатой ​​гидравлической системе. масляный насос, который может перекачивать 3 галлона в минуту при давлении 2500 фунтов на квадратный дюйм.
4. Присоедините гидравлический клапан к гидроцилиндру и масляному баку. Типичный гидравлический цилиндр имеет длину от двух до трех футов и имеет диаметром 4 дюйма.
5. Подсоедините гидравлический шланг к клапану и масляному насосу. Когда насос работает, масло под высоким давлением пойдет на клапан.В клапан затем используется для управления движением гидроцилиндра и перемещение раскалывающего клина. Давление движущегося масла будет втолкните поршень в гидроцилиндр, чтобы вытолкнуть шток и вставьте бревно в клин, который нужно расколоть.
6. Вам нужно будет надежно прикрепить шланги к фитингам на верхняя часть бака гидравлического масла. Гидравлическое масло можно брать из бак и через шланг для питания гидронасоса и цилиндра по мере необходимости.Также необходимо подсоединить масляный фильтр, чтобы отфильтровать масло.
7. Приварите V-образный поддон для бревен к раме, которая может удерживать бревна на место для колки. Лучше всего расставить кусочки так что шток гидроцилиндра перемещается по ним при активации.
8. Прикрепите нажимную пластину при установке горизонтального разделителя на гидроцилиндр и режущая головка до конца балки. В клин также можно прикрепить к штоку цилиндра, но вы будете бегать в проблемы с застреванием бревна на клине и его оттягиванием иногда, когда он не полностью разделен.В зависимости от того, какой монтаж место, которое вы выбрали, на другом конце нужна стопорная пластина для бревно, чтобы упереться в или, толкатель для цилиндра, чтобы нажать журнал с.
9. Это основы разделителя бревен, но всегда помните об этом. механические устройства могут быть опасными, поэтому будьте осторожны!

Типичные инструменты, необходимые для сборки дровокола

• Сварочный аппарат 220 В для тяжелых условий эксплуатации
• Резак
• Гаечные ключи, шлифовальные машины и другие обычные инструменты для магазинов…

Политики веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашего товарного знака.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также будет отправлена ​​на вашу электронную почту адрес, зарегистрированный в PayPal.

Возврат: В связи с их характером и тем фактом, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы НЕ собираем, не продаем и не распространяем данные о покупателях .Хранить ваши электронные письма о покупке для справки в качестве доказательства покупки для поддержки. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством, у нас есть система регистрации покупателей IP-адрес и сведения о загрузке. Мошенники и детали мошенников будут быть отправленным в PayPal.

10 самодельных схем разделки бревен, которые можно легко построить

Если вы любите разводить дрова, то вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно. сам.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный разделитель бревен с питанием от Honda GX160. Руководство для самостоятельного изготовления.

В то время как этот пост на форуме больше касался того, как сделать его второй разветвитель лучше, плакат также добавил изображения первого разветвителя, который он построил, использовал и продано.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа. Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много вычислений и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нетрадиционен, но он очень эффективен. Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная задача здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из металлолома и стоимостью всего 14 долларов США в закупленных материалах, это колесо долга представляет собой устрашающее чудовище.У него есть топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, дрова она доставляет более чистые, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя. Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Saab 900 & Beer Keg Учебное пособие по самодельному дровоколу

Ось в этом дровоколе, включая шины, от Saab 900. Он разработан как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр был взят от автовышки.

В дополнение к простой резке и сварке, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

Этот самодельный разделитель бревен, от выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, показывает вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, и лучшая часть всего этого — управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством.Этот самодельный парень сконструировал дровокол, в который вошли бензопила и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем все это приходится делать вручную.

Он включает в себя аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам понадобится много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта требуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином вверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из сверхпрочных материалов.

Подробнее здесь

8. Планы для самостоятельной работы с ручным разделителем журналов

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы опустить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет планов самодельного разделителя журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет ни планов, ни учебника, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Планы разделителей бревен, проекты САПР для домашнего строительства (сборка своими руками)

Создайте свой собственный самодельный гидравлический дровокол с нашей подробной Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные, и 3-точечный

Используйте наши планы самодельного бревна для изготовления и соберите с нуля свой дровокол. Вы можете использовать наши планы и ведомость материалов, или материалы-заменители, которые есть у вас собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Дом Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги. с проектом дома своими руками, который может дополнительно сэкономить деньги на счет за тепло и для вас.

Отопление коленой в качестве альтернативного источника тепла может оказаться весьма затратным. Более естественный и экономичный способ согреть душу и сердце. Это могло бы даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться вверх, так что вам может даже повезти.Вот это круто!

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Выбор типа разделителя бревен, который лучше всего подойдет для ваших нужд это первый шаг к процессу изготовления. Несколько вопросов следует получить ответ до того, как будет принято решение. Горизонтальный вертикальный, 3 точки по вертикали, и 3-х точечная по горизонтали.

• Насколько велик диаметр колотых бревен? Когда ты попадаешь в большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет катить бревна на ножку колки.Эти журналы необходимо перевернуть вверх на опорной плите для раскалывания с помощью клина, направленного вниз давление.
• Бревно вертикальное сплиттеры обычно предназначены для использования в горизонтальных или вертикальное положение, хотя они не так удобны в макете для горизонтального использования в качестве разветвителя горизонтальной конструкции. Это до к конструкции реверсивного дровокола толкание компоновки гидроцилиндра клин против бревна.
• по горизонтали дровоколы обычно являются лучшим выбором для более коммерческих использовать. Задержка тележек в обе стороны позволяет загружать целые бревна и погрузка колотых бревен прямо из пикапов и обратно. Это снижает трудозатраты на перемещение бревен и увеличивает производство дров. возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На Вертикальный дровокол, прижимной клин движется сверху вниз.Когда бревна «стоят вертикально» на опорной плите, клин принудительно вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы на пластину для раскалывания, необходимо подобрать расколотые куски и переехал в сторону для продолжения работы.

Одним из основных препятствий для внедрения клина в конструкцию бревен является то, что иногда разделяемое бревно не отделяется полностью и застревает на раскалывающий клин, затем он втягивается в режиме втягивания, требуя оператор для снятия бревна с клина.

Горизонтальный дровокол:

Клин дровоколов неподвижен в горизонтальном направлении. В бревно поднимается в люльку поверх балки подъемника. Гидравлический цилиндр вдавливает бревно в клин, и расколотые части падают на с каждой стороны разветвителя.

Бревно сплиттеры объединяют ряд компонентов, чтобы сформировать механическую структуру для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов включают:

Расчет правильных размеров компонентов

• Основная двутавровая конструкция должна быть достаточно прочной, чтобы не прогибаться
Гидравлический цилиндр поршня
• должен быть правильный номинальная вместимость
Гидравлический регулирующий клапан
• должен обеспечивать надлежащую функции и расход
• Бак гидравлической жидкости необходимо достаточно масла для нормальной работы
• Гидравлический Насос не должен создавать давление выше номинала баллона
.
• Фильтр гидравлической жидкости, размер которого позволяет правильно фильтровать объем масло
• Двигатель — источник питания лошадь мощность л.с. и скорость
• Муфта насоса и двигателя, достаточно прочная, чтобы не ломаться под нагрузкой
• Режущий клин может быть 2-ходовым, 4-ходовым, 6-ходовым и более

Размер цилиндра влияет на силу и скорость раскалывания, в то время как насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако для этого требуется больше жидкости для заполнения, что может замедлить его работу.

Ключевые факторы определяют количество силы, необходимое для разделения плотного материала лиственные породы Северной Америки, и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разделения бревен

• Тонны Давление: Сила раскалывания является ключевым фактором для возможности гидроцилиндра, а цилиндр питается от гидравлического насос.Крайне важно, чтобы гидроцилиндр был рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос. Мощность раскалывающего усилия измеряется в тоннах давления.
• Время цикла: Этим термином обозначается время, необходимое для плунжер для разделки бревен, чтобы выдвинуть его, разделив бревно, а затем вернуть в задвинутое исходное положение. Из соображений безопасности включите цикл время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый скорость поможет предотвратить травмы от контролируемого движения дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быструю скорость цикла.
• Максимальная длина бревна: Наклон гидроцилиндра определяет какую длину бревна может вместить дровокол. Это легкая регулировка изготовления при строительстве дровоколов. В длина вашего дальнего света и расстояние хода вашего поршня диктуют возможность разделителей журналов разделять более длинные журналы.Измерение максимума длина бревна, которая может поместиться в вашем камине, — хорошее место начать. Тем не менее, построив дровокол длиной 24 дюйма или более для разделения бревен позволяет разделить их до этой длины, вместо этого ограничиваться более короткими журналами, если ваш дизайн меньше. Помнить, вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол предназначены для коротких бревен, подходят для более длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для дровоколов «собери сам» мастер может заменить материалы для изготовления и сборки их дровоколов на основе готовых доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала. с использованием некачественных материалов или некачественной обработки может привести к травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы о выбранных вами материалах или о безопасной эксплуатации этих продуктов после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены. интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги сжигая дрова для тепла, изготовление вашего собственного дровокола может быть отвечать. Черт возьми, даже если ты просто хочешь подогреть романтику уютным огонь в камине, дровокол может быть правильным ответом чтобы накалить романтическое настроение!

Покупка дровоколы, или построить свой собственный дровокол с помощью нашего дровокола планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила в отношении веб-сайтов: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашего товарного знака.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также будет отправлена ​​на вашу электронную почту адрес, зарегистрированный в PayPal.

Возврат: В связи с их характером и тем фактом, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы НЕ собираем, не продаем и не распространяем данные о покупателях .Хранить ваши электронные письма о покупке для справки в качестве доказательства покупки для поддержки. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством, у нас есть система регистрации покупателей IP-адрес и сведения о загрузке. Мошенники и детали мошенников будут быть отправленным в PayPal.

Как создать бесплатные планы разделителя журналов

Описание гидравлического сплиттера

Этот дровокол спроектирован с использованием 5 H.Двигатель P и двухступенчатый гидравлический насос (2,9 галлона в минуту при высоком давлении и 10,6 галлона в минуту при низком давлении). Он может колоть любые бревна диаметром до 18 дюймов.

При использовании гидроцилиндра достигается усилие около 15,7 тонны, которое увеличивается до 24 тонн с механическим преимуществом клина (1,5: 1).

Время цикла составляет приблизительно 10,5 секунд при полном выдвижении и втягивании без груза.

Сцепное устройство для прицепа подходит к шару 1 7/8 ”

Регулируемая ножка удерживает колокол на месте во время резки бревен

Автоматический пусковой клапан позволяет освободить обе руки для установки нового бревна при втягивании цилиндра.

У оператора достаточно места для работы с бревном.

Если вы хотите использовать гидроцилиндр с рабочим ходом 24 дюйма, некоторые детали необходимо будет заменить. Длину балки, гидравлического шланга, расположение гидравлического бака и пускового клапана следует увеличить.

Спецификация материалов

Для гидроцилиндра

• Одно отверстие 4 дюйма, ход 18 дюймов или ход 24 дюйма с отверстиями 1 дюйм или эквивалент

Для гидрораспределителя

• Один запорный клапан с предохранительным клапаном (тип с открытым центром)
• Все концы гидравлических шлангов имеют внутреннюю резьбу JIC # 8, за исключением всасывающего шланга

Для сборки рамы

• Одно сцепное устройство для прицепа подходит для 2-дюймового шара
• Одна предохранительная цепь ¼ ”длиной 14 дюймов, один карабин
• Шип из быстрорежущей стали 3/16 x 2 x 2 (квадратная трубка)
• Две шины в сборе 4.8-4-8 (4 болта, 4 дюйма по центру)
• Два шпинделя и ступицы в сборе (поворотные оси)
• Одна W-образная балка ¼ x 6 x 6, длина 55 или 67 дюймов
• Один канал ¼ x 2 x 6 x 18

Для гидравлического бака

• HSS 3/16 x 4 x 8 x 30
• Одна крышка сапуна и наружный диаметр 1 ½. x 3 ”длинная труба
• Фильтр возвратной линии, 10 микрон, навинчиваемый

Для гидравлического насоса и двигателя

• 5-сильный двигатель Honda с 2.9 (высокий) и 10,6 (низкий) галлонов в минуту, насос при 3600 об / мин
• Один монтажный кронштейн насоса и coupling ”муфта, или купить газовый блок питания в сборе

Указание по сварке

Всегда начинайте с временного сварного шва, попробуйте, свободно ли движется сборка с помощью штифтов или болтов, или если они прямые, найдите время, чтобы при необходимости провести дополнительные измерения, а затем сварить детали вместе.

Как создать бесплатные планы для разделителя журналов

Примечание: пожалуйста, ознакомьтесь с бесплатными планами здесь, чтобы подробно узнать, как будет выглядеть ваш сплиттер.

Шаг 1: Сборка гидравлического бака

Просверлите 5 отверстий для всасывающего патрубка, сливной пробки, трубы, масляного фильтра микрон в сборе и контргаек. Очистите внутреннюю часть квадратной трубки и удалите все металлические чешуйки.

Теперь, когда вы закончили очистку, проверьте резервуар, закройте все отверстия, наполните водой, а затем создайте в резервуаре давление 5 фунтов на квадратный дюйм в течение примерно 2 минут.

Если утечки нет, опорожните бак и продуйте воздух изнутри. Затем приварите обе ступицы и шпиндели под баком, удерживая шину на расстоянии около ¾ дюйма от бака.

Завершите сборку гидравлического бака, установив 2 предохранительных домкрата под баком, чтобы удерживать его на месте, а затем установите все фитинги, вентиляционное отверстие и гидравлический фильтр.

Шаг 2: Двигатель и гидравлический насос в сборе

Установите двигатель на место с помощью болтов и гаек, но без резиновых прокладок. После того, как двигатель установлен на место, приварите болты к квадратной трубе 1,0 дюйма, затем снимите двигатель, дайте болтам остыть, затем установите резиновые прокладки и установите двигатель с гидравлическим насосом и всасывающими шлангами.

Шаг 3. Сборка балки

Соберите W-образную балку, а затем приварите кронштейн цилиндра, ножку кронштейна клапана, канал, переходную пластину, распорную втулку и скрытые пластины.

Положение сварки зависит от длины используемой балки. После того, как вы закончите приваривать язычок, приварите фиксатор цепи, цепь, карабин и сцепное устройство прицепа. Затем сварите пластину и круглую трубку и закрепите их болтами.

Теперь вы можете установить балку в сборе на гидравлический бак с помощью 4 проставок, болтов и контргаек, снять предохранительные домкраты и установить штифт сцепки, чтобы удерживать опору на месте.

Шаг 4: Сборка клина и гидроцилиндра

Установите гидроцилиндр на балку с помощью пальца и замков. Сделайте опорную пластину цилиндра, нижние пластины и направляющие пластины и прикрутите их к балке.

Обратите внимание, что между опорной пластиной и направляющими пластинами могут потребоваться прокладки. Кроме того, опорная плита не должна свободно перемещаться по балке вручную.

Затем приварите кронштейн цилиндра к опорной плите и приварите пластину ½ дюйма заподлицо с кронштейном цилиндра.Наконец, приварите остальные пластины, чтобы получился клин.

Шаг 5: Гидравлическая система

Установите пусковой клапан, все гидравлические шланги, масляный фильтр и фитинги. Заполните гидравлический бак гидравлической жидкостью до индикаторного стекла уровня.

Запустите двигатель, дайте ему поработать на холостом ходу и потяните за рычаг, чтобы полностью выдвинуть цилиндр, затем отреагируйте на цилиндр и выключите двигатель. Заполните гидравлический бак до надлежащего уровня. Установите тройник и гидравлический манометр на отверстие для выдвижения цилиндра.

Перезапустите двигатель и дайте ему поработать на высоких оборотах холостого хода около 5 минут, выдвиньте цилиндр, затем установите предохранительный клапан на пусковом клапане на 2000 фунтов на квадратный дюйм, удерживая цилиндр в полностью выдвинутом положении. Теперь вы можете перезапустить цилиндр с помощью автоматического пускового клапана.

Позже вам, возможно, придется сбросить давление на 2500 фунтов на квадратный дюйм, если потребуется больше усилий. Теперь ваш гидравлический дровокол готов, и вы готовы красить агрегат.

Некоторые мысли о дизайне

Самая утомительная часть рубки дров с помощью стандартного дровокола — это поднять тяжелое бревно в нужное положение.Вместо этого бревна с цилиндром движется вертикально, чтобы разрезать бревна на земле, что сэкономит намного больше времени и энергии.

Таким образом, всякий раз, когда вы захотите обработать древесину, просто прикатайте бревна к разделителю и оставьте их стоять на земле. Затем, после того, как они будут разделены пополам, переместите каждый кусок обратно под клин, чтобы разделить их.

Узел ножной педали также может быть добавлен для управления машиной и освобождения рук от размещения деревянных досок и бросания разделенных кусков на ближайшую кучу.

Педаль прикреплена к пружине, которая переводит рычаг управления в положение «вверх», когда вы снимаете ногу с рычага управления. Эта конструкция поможет вам отойти от колки или прикатить бревно на место, пока 27-дюймовый цилиндр все еще поднимается.

Он автоматически отключается, когда верх, прикрепленный к клину, ударяется о конец клапана и поворачивает его обратно в уравновешенное положение.

Чтобы перевезти ботворез в лес, необходимо установить гидравлическую систему на старый добрый автомобильный мост, буксируемый V-образной рамой.

Стальная двутавровая балка 5 x 10 дюймов, прикрепленная к цилиндру, и клин затем прикрепляются к кронштейну, установленному на оси. В конце концов, его можно повернуть вниз, чтобы можно было ездить на средней перекладине буксирного устройства.

Вертикальный гидравлический дровокол для бревен упрощает управление и перекачку бревен. Этот колокол действительно эффективный инструмент для рубки дров. Чтобы увидеть план этого сплиттера, просмотрите слайды здесь.

Советы по выбору деталей

• Цилиндр двустороннего действия диаметром более 4 дюймов
• Двигатель не менее 5 л.с.
• Острый и широкий клин
• Клапаны сброса давления для предотвращения повреждений
• Стальная водопроводная труба для гидравлической линии не рекомендуется
• Чистое гидравлическое масло или моторное масло без моющих добавок
• Гидравлический насос прямого вытеснения или пластинчатый насос
• Защищенный цилиндр (с обоих концов)
• Бак с хорошей вентиляцией
• Гладкий клин, достаточно плотно прилегающий к двутавровой балке
• Диаметр всасывающей линии больше диаметра напорной линии
• Обратный трубопровод корпуса высокого давления не требуется

Надеюсь, с помощью этой инструкции о том, как создать бесплатные планы для разделителя журналов, вы сможете сделать разделитель журналов самостоятельно.Несмотря на то, что это может быть утомительным занятием, то, что вы будете вознаграждены после того, как оно будет выполнено, довольно удивительно.

Самое приятное то, что вам не нужны роскошные инструменты, чтобы рубить дрова, самодельный дровокол может не только сэкономить много денег в долгосрочной перспективе, но и упростить работу по дереву. Сделайте один и позвольте ему вдохновить.

10 Самодельные дровоколы Планы построить свой собственный

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого.Так что начните рубить свои бревна дома с помощью этих 10 бесплатных самодельных схем самодельных бревен, которые работают на основе творческой самопланированной инженерии. Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный разделитель бревен, и, глядя на эти идеи, вы легко сможете это сделать. Просмотрите все эти планы поделок бревен своими руками, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы сделать нашу работу по разделке древесины экономичным способом.Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами DIY для разделения журналов DIY с пошаговыми инструкциями, наглядными руководствами и учебными пособиями, которые позволят вам легко создать разделитель журналов по минимальной себестоимости.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность, позволяющую легко рвать бревна. Эти проекты включают переработку большого количества старых вещей из старых автомобилей для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи.Эти проекты поделок бревен своими руками также включают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревенчатой ​​машины на тракторе. Просмотрите все эти бесплатных самодельных планов для разрубки бревен, которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров.Итак, сделайте самодельный дровокол , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все. Вот как соорудить дровокол в домашних условиях! Instructables

2. Изготовление небольшого делителя бревен

Для раскалывания древесины в небольших размерах выберите этот небольшой разделитель бревен, который прост в эксплуатации. Изготовить этот небольшой дровокол может быть немного сложно, так как он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки.Бесплатные планы и руководство по эксплуатации beckmannag

3. Как собрать шуруповёрт

Вам нужен хороший запас дров для деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна. Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин. Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен, сделанная своими руками

Возьмите бесплатные планы и инструкции, чтобы построить эту загрузочную руку для разделителя бревен.Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Загрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который поможет управлять двухступенчатым гидронасосом. зернистость

5. Дровокол из металлолома

Создайте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный. Сделайте это, используя 100% переработанный металлолом.Сначала просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля. Здесь был использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, ваши бревна твердых пород можно легко разделить на дрова.youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной творческой версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с валом отбора мощности старого трактора. Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8. Самодельный дровокол

Этот самодельный дровокол проекта требует сначала построить каркас для установки дровокола.Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См. Подробности здесь youtube

9. Дровокол

«Сделай сам» Этот хорошо работающий дровокол «сделай сам» поставляется с заостренным рогом в виде единорога и будет просто проходить сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей.Видеоинструкции здесь youtube

10. Как сделать разделитель журналов

Узнайте, как быстро сделать разделитель журналов. Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея здесь состоит в том, чтобы просто построить раму, на которой будет установлен разветвитель в готовых отверстиях для подсоединения трактора. Просто запустите трактор и измельчите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Это одна из самых сложных работ по разрыву бревен твердых пород для получения дров. Итак, дровоколы своими руками приходят на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи. Но здесь вы будете руководствоваться, как сделать свой собственный прекрасный дровокол для бревен своими руками, используя старые компоненты от транспортных средств и множество других материалов, таких как дерево и оборудование из дома.

No related posts.
