Ремонт светодиодных ламп своими руками: пошаговая инструкция

При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Содержание статьи

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Драйвер в светодиодной лампе выполняет основную работу

~~драйвер gauss 12w~~

Схема драйвера светодиодной лампы 220 В состоит из:

диодного моста;
сопротивлений;
резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Принцип работы драйвера в лампе на светодиодах

Вид на схеме	Порядок работы
	Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.
	Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.
	Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.
	Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор степени защиты или устранение негативных факторов.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Есть и такие приборы, но ремонту они не подлежат

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

~~мультиметры бытовые~~

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

Так выглядит паяльная станция. Стоимость ее довольно высока

~~паяльная станция~~

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

Замена светодиодов лампочки: насколько это сложно

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Китайский драйвер – эти ребята любят минимализм

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой

Как проверить и заменить блок питания светодиодных светильников

При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов выглядит так

~~Блок питания для светодиодов~~

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Причины моргания светодиодных ламп: методы устранения

Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.

Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:

Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

Такой выключатель может стать причиной мигания световых диодов в приборе

Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход. Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму.

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

ОсвещениеПрактические советы, как повесить люстру на натяжной потолок

ОсвещениеДиммеры для светодиодных ламп 220 В: что это такое и в каких случаях используются

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Ремонт светодиодных ламп своими руками

Светодиодные лампы – самые дорогие осветительные приборы. Но их качество и долговечность не всегда соответствуют параметрам, указанным на упаковке. Досадно выбрасывать лампу, не отслужившую положенного срока, вложив в нее ощутимые для бюджета средства.

Если у вас есть мультиметр и навыки работы паяльником, то неисправную светодиодную лампу можно отремонтировать, сэкономив на этом средства.

Светодиодные лампы

Конструкция светодиодных ламп

Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.

Устройство светодиодной лампы

Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
Светодиоды.
Основание светодиодов с печатными проводниками для их последовательного соединения.
Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
Драйвер. Формирует напряжение, требующееся для работы светодиодов.
Корпус драйвера (лампы).
Цоколь.

В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.

Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:

понизить напряжение до требуемой величины;
преобразовать из переменного в постоянное;
сгладить пульсации;
защитить драйвер и его нагрузку от замыканий;
защитить сеть от помех, образующихся при работе устройства.

Для понижения напряжения используются:

схемы с конденсатором;
схемы с понижающим трансформатором;
инверторные схемы.

Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.

Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2, C3 и R1 предназначены для понижения напряжения до требуемой величины.

Схема простейшего драйвера светодиодной лампы

Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.

Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.

Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).

Для выпрямления переменного напряжения используется диодный мост VD1, а для сглаживания пульсаций – электролитический конденсатор С4.

Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.

Детали R2, R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.

Диагностика и замена светодиодов

Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.

Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.

Светодиодная лампа без рассеивателя

Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.

Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.

Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.

После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.

Ремонт драйвера

Слабым местом драйверов являются токоограничивающие резисторы. Их проверяют в первую очередь. Заменить сгоревшие элементы можно такими же или ближайшими по величине сопротивления.

Проверка полупроводниковых диодов выпрямителя и конденсатора производится мультиметром в режиме проверки сопротивления. Однако есть более быстрый способ проверить исправность этого участка схемы. Для этого измеряется напряжение на конденсаторе фильтра. Ожидаемая величина подсчитывается путем умножения паспортного напряжения на одном диоде на их количество. Если измеренное напряжение не соответствует требуемому или равно нулю, поиск продолжается: проверяется конденсатор и диоды. Если напряжение в норме – ищите обрыв между светодиодами и драйвером.

Проверку диодов мультиметром можно провести, не выпаивая их из платы. Короткое замыкание в диоде или его обрыв будут видны. При замыкании прибор в обоих направлениях покажет ноль, при обрыве сопротивление в прямом направлении будет не соответствовать сопротивлению открытого p-n-перехода. Его вы узнаете на исправных элементах. Короткое замыкание в диодах дополнительно приводит к выходу из строя ограничительного резистора.

Виды драйверов светодиодных ламп

Ремонт трансформаторного драйвера немногим сложнее обычного. А вот с инверторным придется повозиться. Деталей в нем больше, а главное – в его состав всегда входит микросхема. Для того, чтобы сделать заключение о ее неисправности, понадобится либо изучит в деталях принцип работы драйвера, либо убедиться в исправности всех окружающих ее деталей.

Оцените качество статьи:

конструкция и принцип работы, как заменить и отремонтировать

На прилавках магазинов представлено большое количество ламп различных типов. По экономичности вне конкуренции остаются светодиодные. Хотя эти лампочки и отличаются долговечностью, они могут выйти из строя. В первую очередь это касается дешевых устройств. Если лампа перестала работать, не стоит ее выбрасывать, ведь можно произвести ремонт светодиодных светильников своими руками.

Основные элементы

Конструкция светодиодных ламп довольно проста. Ее элементами являются:

LED-модуль.
Корпус со светофильтром и цоколем.
Плата подачи питающего напряжения (драйвер).

Доступ к электронной плате устройства можно получить после разборки корпуса. В дешевых лампах для ограничения показателей тока и напряжения используются конденсаторы. Рабочее напряжение светодиода составляет 3,3 В, а сила тока, в зависимости от типа лампы, находится в диапазоне от 20 до 50 мкА. Когда эти показатели превышаются, кристалл перегревается, и полупроводник выходит из строя.

LED-лампочки имеют довольно простую конструкцию: несколько десятков светодиодов соединены последовательно, образуя единый светоизлучающий элемент. С помощью электронной платы показатели тока и напряжения понижаются до нужного значения.

При увеличении электротока в разумных пределах, диод начинает излучать более сильный световой поток. В результате лампочка имеет более яркое свечение, чем другие виды, при прочих одинаковых параметрах.

Однако повышение тока приводит к росту тепловыделения, снижая тем самым срок эксплуатации прибора.

Принцип работы

Основным элементом конструкции LED-лампы является драйвер. Сетевое напряжение поступает на электронную плату и проходит через сглаживающий конденсатор с резистором. Благодаря этому ограничивается показатель электротока. Затем питающее напряжение попадает на диодный мостик, состоящий из 4 разнонаправленных полупроводниковых приборов. Этот элемент конструкции необходим для преобразования переменного тока в постоянный. После диодного моста на схеме расположены еще один конденсатор и резистор.

С их помощью показатель электротока снова понижается и ему задается требуемая частота. В результате напряжение питания с необходимыми параметрами попадает на группу последовательно соединенных светодиодов, которые начинают излучать световой поток.

Распространенные неисправности

Все светодиодные осветительные устройства имеют похожую конструкцию. Это упрощает ремонт светильника своими руками. Чаще всего встречается несколько неисправностей:

Отсутствует свечение.
Наблюдается кратковременное мерцание.
Свет иногда пропадает.
Выход светодиода из строя.

Причин поломок довольно много, но некоторые из них являются более распространенными. Не все пользователи изучают инструкцию по эксплуатации. Несоблюдение любого из правил может стать причиной поломки прибора.

Светодиоды во время работы нагреваются слабо, но если температура кристалла превысила 50−60 градусов, они выходят из строя. Часто такое происходит, когда светильник устанавливается в натяжном потоке и лишается естественного охлаждения.

Скачки сетевого напряжения также могут стать причиной выгорания полупроводникового устройства.

Есть еще несколько причин выхода светильника из строя:

Короткое замыкание.
Ошибки при монтаже оборудования.
Низкое качество изделия.
Неверно составленная схема подключения.

В некачественных устройствах могут быть плохо пропаяны контакты или вместо драйвера применяется конденсатор. Нередко ремонт светодиодных люстр приходится проводить из-за заводского барака. Чтобы восстановить работоспособность оборудования, важно не только определить поломку, но и найти причину ее появления.

Ремонт светодиодного драйвера своими руками

Самое подробное описание: ремонт светодиодного драйвера своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Светодиодный драйвер по сути обычный блок питания рассчитанный на определённую нагрузку, в данном случае это от 8 до 12 одноваттных светодиода, и в идеале поддерживающий определённый ток через нагрузку. Принесли в ремонт такой драйвер с маркировкой на крышке Led Driver QH(8-12)x1W

Драйвер не включался. Оборван электролитический конденсатор 47 микрофарад на 50 вольт. Подобный дефект чаще встречается у долго поработавших блоков, но принимая во внимание копеечную стоимость подобной электроники, и аналогично плохое качество, сейчас такие дефекты не редкость. Стоит этот конденсатор по питанию ШИМ контроллера AM-22A китайского производства. Аналогов не нашел, но судя по распиновке, можно с небольшой доработкой заменять на более распространенные контроллеры.

Входная часть блока питания типовая, очень похожа на схему

зарядных устройств мобильных телефонов. Диод, конденсатор 6.8 мкф х 400 вольт, стабилитрон, Транзистор 13001 который в случае неисправности легко меняется на любой другой из этой серии с большей мощностью 13003 — 13007. После перепада напряжения выходит из строя транзистор и низкоомный резистор выполняющий роль предохранителя. Реже сетевой конденсатор.

Нет видео.

Видео (кликните для воспроизведения).

По выходу часто высыхает конденсатор 100 мкф х 63 вольта. Выражается подобный дефект как кратковременная вспышка светодиодов, либо полное невключение блока.

Точно так же проявляется дефект, когда высыхает сетевой конденсатор 6.8 мкф х 400 вольт. У этих как правило вздувается крышка от перегрева. Вообще температурные условия подобных устройств мягко говоря сложные. Плотно закрытый корпус, без вентиляционных отверстий, не добавляет жизни устройству. Поэтому, если хотите чтобы драйвер работал долго, меняйте все три электролитических конденсатора ( 47 мкф х 25 вольт в том числе) и сделайте хотя бы несколько отверстий в корпусе.

Напряжение на выходе рабочего блока без нагрузки порядка 40-45 вольт.

Встречалась плата подобного драйвера собранная по простейшей схеме, наподобие этой:

Разница в основном в выходном напряжении и некоторых номиналах.

Более подробно ремонт подобных устройств расписан в статье — «Зарядное Устройство мобильного телефона Nokia AC-3E — ремонт своими руками.»
http://www.vseprosto.net/2014/11/zaryadnoe-ustrojstvo-mobilnogo-telefona-nokia-ac-3e-remont-svoimi-rukami/

Аналог ШИМ контроллера AM22A — DK112 — DK106 Несмотря на схожесть схемы, VIPer22 не является аналогом AM22A.

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

полное отсутствие свечения;
периодическое отсутствие освещения;
кратковременное мерцание;
отключение света в произвольные моменты;
повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

технические нарушения при подключении к сети питания;
короткое замыкание;
неверная установка оборудования;
ошибки при построении элементов в схеме подключения;
изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

Нет видео.

Видео (кликните для воспроизведения).

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

Снимите и разберите люстру.
Выясните причину поломки – отыщите перегоревшие элементы.
Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Светодиодный прожектор. Теория и практика ремонта своими руками.

Светодиодные прожектора сегодня – весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются.

Ремонту светодиодных прожекторов своими руками и будет посвящена сегодняшняя статья.

Вся теория по устройству светодиодных прожекторов и терминология изложена в предыдущей статье, а здесь – практика для домашних умельцев.

Первым делом, надо убедиться, что питание 220 В на драйвер подается. Это Азы. Далее остается решить, что неисправно – LED драйвер или LED матрица.

Напоминаю, что слово “драйвер” – это маркетинговый ход для обозначения источника тока, предназначенного под конкретную матрицу с определенным током и мощностью.

Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.

Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы – для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться. Естественно, не до бесконечности, а до некоторого верхнего предела.

Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.

Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.

Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор – по закону дядюшки Ома, глядя на то, что написано на драйвере.

LED – драйвер 20 Вт. Стабильный выходной ток 600 мА, напряжение 23-35 В.

Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0,6=38 Ом до 35/0,6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.

Внимание! Выход драйвера, как правило, гальванически развязан от сети 220В. Однако, следует быть осторожным – в дешевых схемах трансформатора может не быть!

Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.

Для проверки можно использовать лабораторный блок питания, примерно такой. Подаем напряжение заведомо меньшее, чем номинал. Контролируем ток. Светодиодная матрица должна загореться.

Контролируем ток дальше и аккуратно повышаем напряжение так, чтобы ток достиг номинала. Матрица будет гореть полной яркостью. Подтверждаем, что она на 100% исправна.

Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

К примеру, имеем прожектор с такой светодиодной сборкой:

9 диодов. 10 Вт, 300 мА. На самом деле – 9 Вт, но это в пределах погрешности.

Дало в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.

В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.

Другой пример, более типичный:

Светодиодная сборка для прожектора 20 Вт

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

5 рядов (зиг-заг) по 10 светодиодов.

Итого – 50 Вт, ток 300х5=1500 мА.

Матрица 7 рядов по 10 светодиодов

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

Ремонт лучше начать с поиска электрической схемы Led драйвера.

Как правило, драйвера светодиодных прожекторов строятся на специализированной микросхеме MT7930. В статье про Устройство прожекторов я давал фото платы (невлагозащищенной) на основе этой микросхемы, ещё раз:

Светодиодный прожектор Navigator, 50 вт. Драйвер. Плата GT503F

Светодиодный прожектор Navigator, 50 вт. Драйвер. Вид со стороны пайки

Внимание! Информация по схемам драйверов и ещё немного по ремонту вынесена в отдельную статью!

При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи.

старую теплопроводную пасту тщательно удалить,
нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
закрепить диод ровно, без перекосов,
удалить лишнюю пасту,
не перепутать полярность,
при пайке не перегревать.

Обратная сторона светодиодной матрицы, на которую наносится теплопроводная паста при монтаже

При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2,3 – 2,8 В.

Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.

Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.

На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!

Здравствуйте. Спасибо за схему, давно искал но было всё не то.Сколько ставил матрицы с алиэкспресс, все сгорели примерно через месяц. Причина тому -плохое качество самим матриц.Например матрица на 50 ватт, ток потребления 1.3 ампер, напряжение 37- 38 вольт, получил около 50 ватт.Но температура на матрице, установлено в прожектор достигает 93 градуса, что критично.Результат плачевный уже через месяц. Для лечения убавляю ток до 0.9-1 ампер, температура падает до 70 градусов, это уже нормально.

Да, надо внимательно читать отзывы перед покупкой. И не гнаться за дешевыми ценами.

Алексей, каким способом убавляешь ток? В драйвере, либо последовательно резистор?

Последовательно резистор, это 50-ти ватный что-ли?

А мы купили недавно прожектор, всё зашито в одном чипе, нет отдельного драйвера. Брал только потому, что не хотелось лишних проблем с поломками драйвера. Прожекторы гланзен кажется,но точно не помню.

То есть, монолит с диодом подключается в 220, и всё?

Похоже так, есть же RGB светодиоды со встроенным чипом, который плавно переключает три цвета. На вид и по размерам обычный двух выводной белый светодиод.
Вот можно посмотреть http://www.ledenter.ru/price_255.html
Так-же есть и со встроенным ШИМ
/mk90.ru/store/ru/svetodiody/456-led-rgb-smd-5050-ws2811.html

Да есть светодиодные матрицы

220в.
Вот к примеру ledpremium.ru/catalog/5_30_vt_svetodiodnaya_matritsa/svetodiodnaya_matritsa_cob_20w_cw_220v_1800lm_pf_90_cri_80_6000k/?r1=yandext&r2=

Вот еще,
Светодиодная техника развивается динамично. Так, например, недавно две корейских компании — LEDStudio и POWERLIGHTEC — выпустили новые светодиоды со встроенным драйвером стабилизации тока и стабилитроном.
Такое решение позволяет отказаться от стабилизации входного тока питания. Светодиод сам выполняет эту операцию. Входное напряжение данного светодиода 11-18V, что позволяет использовать к их к примеру в автомобильных фарах.

Почему бы и нет.
Стабилитрон должен быть мощным, и включаться последовательно со светодиодной матрицей.

Драйвера еще не приходилось ремонтировать, поэтому хотел узнать, горит-ли что-либо в схеме драйвера при сгорании предохранителя? По работе приходится часто сталкивать с сгоревшими электронными балластами. В них как правило горят транзисторы и их обвязка, хотя и в обвязке стоят резисторы-предохранители для защиты транзисторов. Кажется что предохранитель сгорает (не всегда!)после сгорания транзисторов, по логике должно быть наоборот.

Как правило, транзисторы, и диодные мосты.
Ещё, при скачках напряжения, может сгореть микросхема.

Понятно. В общем такие устройства как на первой схеме нужно самому дорабатывать, ставить варисторы (как на второй схеме) или супрессоры и …обязательно предохранитель, а то было на работе, нашел пару приборов (терморегулятор и реле времени) с выгоревшими варисторами и ИБП, т.е. защита стояла, а предохранителей внутри нету. Видимо производителями рассчитано на внешний предохранитель или автомат (чтобы внутрь не лазили!), ну а кто ставил эти приборы, не знал.

Регулирую ток удалением резистора в обвязке микросхемы, обычно ограничиваюсь одним, мощность падает с 50 до 30 ватт, у каждой матрицы по разному падает ток потребления.

Это резисторы Rs которые с истоке транзистора?

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Схема драйвера светодиодной лампы 220 В состоит из:

диодного моста;
сопротивлений;
резисторов.

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Китайский драйвер – эти ребята любят минимализм

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой

Блок питания для светодиодов выглядит так

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

Такой выключатель может стать причиной мигания световых диодов в приборе

Рассмотрим на примере простой ремонт светодиодной лампы:

Светодиодные прожекторы – один из самых покупаемых источников света. Не смотря на то, что основой являются светодиоды, приборы могут выходить из строя в самый не подходящий момент.В этой статье я рассмотрю наиболее распространенные неисправности прожекторов и как от них можно избавиться

После того, как Ваш купленный LED прожектор верой и правдой отслужил не один год, рано или поздно наступит момент, когда он сломается. Можно, конечно пойти в мастерскую, где все починят. Но стоит ли тратить деньги, если можно все сделать самостоятельно. Особенно, в случае, когда поломка “пустяковая”. Чтобы определить, можно ли самостоятельно отремонтировать прожектор, необходимо провести диагностику. На основании которой и можно сделать вывод о возможном самостоятельном “препарировании”.

Одна из моих статей была посвящена устройству светодиодных прожекторов. В двух словах они состоят из:

– светодиод
– драйвер
– корпус
– рассеиватель
– линза

Самыми распространенными поломками можно считать – сгорание светодиодов или драйвера. LEDs перегорают или теряют свою яркость от излишнего тепла, которое плохо от них отводится, в силу “жадности” производителя на радиаторах. Проблемы с драйвером – бич китайских прожекторов. Со своей стороны скажу, что предпочитаю все-таки именно китайских производителей. Особенно за маленькую цену. Их можно с легкостью “привести” в порядок и не тратить деньги за брэнд. Их китайских недоделок получаются вполне сносные экземпляры ( после доработки ), которые служат верой и правдой уже не один год.

Рассмотрим некоторые моменты ремонта прожекторов. Попытаемся отбраковывать светодиоды и выявить неисправности.

Характерная неисправность – мигание ( мерцание ) прожектора. Если Вы заметили, что Ваш будущий пациент с завидным постоянством стал “моргать”, то тут две проблемы – или выход из строя светодиодов, либо неисправности с электронными компонентами.

Ремонт прожектора с этой неисправностью я покажу на примере 10 Вт устройства. Где-то я уже упоминал, что 10 Вт прожекторы наиболее популярны. Светодиод – матрица, в корпусе которой интегрированы 9 одноваттных кристаллов, залитых люминофором. Кристаллы в матрице соединяются последовательно. В 10 Вт диоде имеются три линейки по три кристалла. Линейки в свою очередь соединяются параллельно и подключаются к драйверу.

Расположение кристаллов в матрице

При перегорании матрицы ( одного из диодов ) будет происходить характерное мигание. Моргание может быть хаотичным , через определенные промежутки времени. Может переставать гореть полностью вся матрица или некоторые линейки. Окунемся в устройство диода и посмотрим, почему та это происходит.

Устройство всех матриц идентично и состоит чип из алюминиевой подложки, диэлектрического слоя, кристаллов, залитых люминофором.

На картинке мы видим, что кристаллы соединяются подводами ( хорошие из золота, плохие из меди ) при интенсивном нагреве происходит отслоение нитей от диодов и матрица начинает отключаться на некоторое время. После того, как металл остынет, снова появляется контакт, пока не достигнет критического нагрева и снова происходит отключение всей или части матрицы. Это может продолжаться бесконечно долго. До тех пор, пока одна из нитей окончательно не отвалится от кристалла.

Сподручными средствами пробуем идентифицировать поломку матрицы – взять не острый предмет и в местах, где кристалл соединяется нитями не сильно надавить. Прожектор при этом должен быть включенным. Как только проблемный диод найдется, матрица начнет загораться.

Идентификация проблемной матрицы

Если определим, что неисправна матрица, то в этом случае ремонт заключается в замене чипа. Как это сделать – читайте ниже, на примере 12 В 10 Вт прожектора.

Сразу предупрежу. Если в Вашей матрице перестала гореть хотя бы одна линейка кристаллов, то такой чип надо поменять как можно быстрее. Иначе в самое ближайшее время Вы останетесь без источника света. Посмотрим, почему так происходит.

Причина увеличения тока на матрице

Соединение кристаллов в чипе – параллельно-последовательное. Для примера опять же возьму 10 Вт светодиод. Пусть он питается драйвером с постоянным током 300 мА. Т.о. на каждую работающую линейку приходится по 100 мА. При перегорании одного из кристаллов в линейке – она перестает работать. Две другие ПОКА будут гореть, но не долго. Драйвер – существо железное и не понимает, что одна из линеек “поломалася”))) и продолжает выдавать 300 мА. Но в этом случае заявленный ток распространяется только на две работающие линейки. Это не много ни мало 150 мА. Такой ток дает возможность сильнее нагреваться диодам. Нарушаются условия технической эксплуатации, что приводит к быстрой “кончине” светодиода.

Ранее я упоминал, что очень люблю китайские поделки в виде прожекторов. По большей части потому, что мне их приносят пачками. Кто-то хочет отремонтировать, но узнав, во сколько обойдется ремонт – оставляют их мне. Другие просто дарят. А мне только это и нужно)))

Вернее нужны только корпуса, которые после некоторых доделок-переделок, превращаются в качественные прожектора.

Не все китайские прожектора плохие. Есть много производителей, которые выпускают очень достойную продукцию. Причем по цене и качеству на много дешевле и лучше многих именитых брэндов. Много интересного материала попадается на Ali. Но там нужно хорошо разбираться, чтобы приобрести не откровенный хлам, а нужный экземпляр.

На примере таковых и разберу возможность ремонта прожекторов на светодиодах. Для начала обязательно нужно разобраться, на какое напряжение рассчитан Ваш светильник. Не редки случаи, когда китайцы сами толком не представляют, что отправляют. И в Ваших руках может оказаться 12 В 10 Вт прожектор, вместо 220 В. Не поленитесь и разберите светильник. Если уж лень, то хотя бы посмотрите на питающий кабель. Если он двух жильный, то этот прожектор рассчитан на постоянное напряжение, если 3-х жильный то переменное. 12 В имеют окраску проводов черную и красную. При переменном напряжении окраска может быть любой.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Ремонт светодиодных ламп своими руками: пошаговое руководство

Источники света этой категории очень востребованы современным рынком. Они расходуют небольшое количество энергии, отличаются долговечностью и устойчивостью к различным внешним воздействиям. Однако любое техническое устройство может выйти из строя в процессе эксплуатации. Нельзя исключить и заводской брак, который может проявится после завершения официального гарантийного срока. Квалифицированный ремонт светодиодных ламп своими руками поможет устранить проблему без лишних затрат. В данной статье приведены технологии восстановления работоспособности устройств в домашних условиях с пошаговыми инструкциями и пояснениями.

После аккуратной замены вышедшей из строя детали светильник будет выполнять свои функции в полном объеме

Читайте в статье:

Принцип работы и устройство светодиодной лампы 220 V

Filament LED

Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.

Такие приборы вполне можно восстановить при поломке

Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.

Принцип работы светодиода

Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.

Устройство лампы

Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.

Компоненты блока питания

В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.

Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

Качественный ремонт светодиодных ламп своими руками

Если не горит одна лампочка, значит цепь питания исправна

Чтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.

К сведению! В следующих разделах статьи рассказано, как разобрать лампочки светодиодные других типов. Ниже приведены рекомендации по правильной диагностике и решению сложных проблем.

Как разобрать светодиодную лампу и выявить неисправности

В предыдущем разделе была рассмотрена простейшая ситуация. Но производители применяют различные виды соединений, что на практике значительно затрудняет демонтаж. Если рассеиватель не снимается рукой, его можно поддеть ножом. В крайнем случае придется сделать отверстие непосредственно в стыке для вставки острия инструмента.

Некоторые клеевые составы настолько прочны, что разборку выполнить невозможно. В таких ситуациях разрезают лампу по шву с последующим применением герметика в процессе сборки. Неровности снаружи зачищают мелкой шкуркой.

В этом примере нижняя часть корпуса отсоединяется без лишних сложностей, что упрощает ремонт светодиодной лампы

После такой операции освобождается доступ к диммеру. Проверку этой части начинают с визуального осмотра. Если отсутствуют почерневшие детали и обрывы проводов, с помощью мультиметра проверяют последовательно отдельные элементы.

Ремонт люстр светодиодных выполняют с учетом особенностей определенных конструкций

На этом фото стрелками отмечены отдельные блоки питания и управления. К ним подключены светодиоды (единичные или группы), которые заменяют при необходимости.

При ремонте светодиодных прожекторов мощные сборки из нескольких полупроводниковых приборов меняют на новые аналоги. Отдельные элементы в них исправить в домашних условиях невозможно

Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками

Извлечь из такой конструкции светодиод без повреждения с применением строительного фена невозможно

При любом направлении струи раскаленного воздуха возможен перегрев нескольких радиодеталей, что увеличит общую стоимость ремонта светодиодной лампы. Подобные сложности возникают при жестком креплении платы на металлическом радиаторе.

Для демонтажа и последующей установки применяют специальные насадки на паяльник

Аналогичное приспособление для ремонта ламп можно сделать в соответствии с монтажными размерами определенной модели светодиода и диаметром жала паяльника.

К сведению! Демонтировать неисправную деталь можно без насадки. Для этого вынимают иглой светофильтр, кладут в углубление немного припоя. Далее разогревают через это место выводы до нужной температуры. На соседние элементы платы при такой методике будет оказываться минимальное тепловое воздействие.

Устранение основных причин моргания светодиодных ламп

Холодная пайка

Такой дефект (отмечен стрелкой) сопровождается появлением щели с окислами. Вполне возможно прерывание электрического контакта. Выявить неисправность даже с помощью увеличительного стекла сложно. Поэтому ремонт светодиодных ламп своими руками заключается в повторной пайке всех посадочных гнезд. Процедура займет определенное время. Но с учетом относительно небольшой сложности схемы, сделать необходимые операции в домашних условиях будет не слишком сложно.

Вздутие – свидетельство неисправности электролитического конденсатора

Эта неисправность сопровождается морганием, так как не выполняется функция устранения паразитных колебаний. Также может наблюдаться снижения интенсивности свечения.

Чтобы уточнить необходимость ремонта светодиодной лампы проверяют исправность конденсатора по следующему алгоритму:

Выпаивают, извлекают деталь из платы. Разряжают, замкнув контакты отверткой.
Подсоединяют щупы мультиметра в режиме измерения сопротивления, соблюдая полярность (плюс к плюсу, минус к минусу).
Наблюдают за ростом значения до максимума по мере заряда. Если сразу отображается «1» – прибор неисправен (обрыв). Индикация «0» – короткое замыкание.

При наличии соответствующего режима (специальных гнезд) емкость конденсатора измеряют мультиметром

Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов

Для более точного поддержания оптимальных электрических параметров и дополнительных возможностей регулировки блоки питания создают на основе специализированных микросхем.

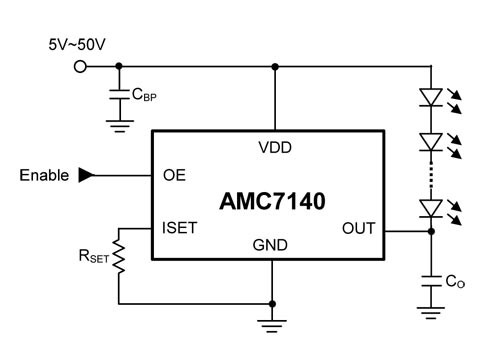

Электрическая схема светодиодной лампы на 220В, оснащенной современным драйвером

Это устройство выполняет свои функции с помощью модуляции частотно-импульсного типа. После выпрямления диодным мостом и сглаживания паразитных колебаний конденсаторами постоянное напряжение подают на вход микросхемы. Это запускает процесс формирования импульсов на выходе «Gate». Они в свою очередь управляют работой мощного транзисторного ключа.

Если к выводу LD подключить резисторы, будут обеспечено плавное включение светодиода. Для аналогового диммирования (регулировки уровня яркости) в эту цепь вставляют переменный резистор. Внешнее управление организуют подачей сигнала (прямоугольных импульсов) на PWMD.

В этом варианте ремонт светодиодных ламп своими руками затруднен. Кроме более широких знаний в профильной области понадобится специализированное измерительное оборудование. Работоспособность импульсно-частотного модулятора проверяют с помощью осциллографа. В стандартном режиме величина тока через светодиод изменяется по пилообразному графику. Максимальные и минимальные значения зависят от индуктивности в схеме («L») и частоты колебаний на выходе («Gate»). Для проверки конденсатора, резисторов и других элементов применяют типовые методики.

Видео, как починить светодиодную лампу на 220 V:

Инструкции по ремонту светодиодных ламп своими руками

Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохо попытаться провести ремонт светодиодных ламп своими руками, ведь верно? Тем более, что это может оказаться не так уж сложно. Но вы не знаете, с чего начинать?

Мы подскажем вам, как можно обнаружить проблему и выполнить ремонт проблемного участка — в статье рассмотрены наиболее распространенные причины поломок. Главное, правильно выявить область проблемы и с помощью профильных инструментов аккуратно устранить неисправность. Корректно восстановленное изделие продолжит свою службу.

В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкции по ремонту информативными видеороликами. С их помощью с задачей сможет справиться даже мастер, не имеющий колоссального опыта в работах подобного плана.

Содержание статьи:

Устройство диодного прибора

Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.

Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:

цоколь;
драйвер;
монтажная плата;
светодиоды;
радиатор;
оптические элементы.

Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.

Назначение и разновидности цоколей

В LED-приборах изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.

В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.

В таблице представлены наиболее распространенные виды цоколей, имеющиеся у светодиодных модулей. Численно-буквенная аббревиатура описывает тип элемента, размер и номинальное предназначение

Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.

Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.

Роль драйвера светодиодной лампы

Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.

Драйвер обладает высоким уровнем КПД и легко функционирует в температурном диапазоне от -40 до +70 градусов. Но несмотря на свои хорошие физические характеристики, является одним из наиболее уязвимых элементов LED-изделия

Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы .

Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.

Особенности монтажной платы

Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.

На некоторых монтажных платах для удобства места для светодиодов пронумерованы. Это помогает при разборке и ремонте не перепутать последовательность размещения

Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.

Нюансы устройства LED-элементов

Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.

Когда на ламповой плате установлены диоды определенного вида, заменять их можно только на точно такие же. Если аналога под рукой нет, придется перепаять все чипы, чтобы они были одинаковыми

Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.

Специфика работы радиатора

Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.

Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.

Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.

Поэтому лучше изначально покупать из лучших материалов. Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.

Радиаторы, вмонтированные в корпус лампы, могут быть спиральными, сплошными, пластинчатыми и т.д. Их толщина напрямую зависит от того, какой мощности диоды применяются в осветительном устройстве

Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.

Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.

Несколько слов про оптику

Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.

Главный плюс рассеивателя в том, что он абсолютно безопасен. Для сравнения, стеклянная колба при перегорании лампы может треснуть, разбиться и травмировать находящихся в комнате людей

В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов. В этих элементах поломок не наблюдается, и под ремонт они не подпадают.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем.

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно. Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности.

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды.

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Им удастся аккуратно поддеть край платы и осторожно снять ее целиком.

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Самостоятельная замена светодиодов

Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.

Визуально распознать сгоревшие LED-элементы не составляет никакого труда. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и подпалины

В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный. Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.

Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.

Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.

На плате всегда указаны такие данные, как тип и размер используемого светодиода. Очень важно заменить неисправные модули на аналогичные, чтобы дальше лампа работала так же корректно, как и до ремонта

В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.

На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.

Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

2020-04/1585745834_remont-svetodiodnyh-lamp.mp4

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.

А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Вы умеете самостоятельно чинить светодиодные лампы и можете дополнить изложенный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фото – многие новички, не имеющие опыта ремонта светотехнической продукции будут вам благодарны.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Автор aquatic На чтение 6 мин. Просмотров 15.4k. Обновлено 16.06.2020

Из предметов роскоши в приборы бытового пользования перешли светодиодные лампы. В настоящее время подобные источники света производят многие компании, так как для их изготовления не нужна сложная аппаратура, а схема сборки проста. Купить чудо источник освещения теперь может каждый, но что делать, если он вдруг перестал работать. Хорошо если есть гарантия, а если она закончилась или ее вообще не было? Можно ли сделать ремонт светодиодных ламп своими руками – попробуем разобраться в сегодняшнем обзоре.

Источники освещения светодиодного типа отличаются параметром мощности и разнообразием конфигураций

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Статья по теме:
Как выбрать светодиодные лампы для дома. Об этом подробнее поговорим в статье, чтобы помочь вам сократить расходы при покупке и в процессе эксплуатации, и решить другие практические задачи.

Причины для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками. Это происходит из-за кристаллов плохого качества.

Существуют такие причины неисправностей осветительных приборов:

перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
неправильная установка системы освещения оказывает негативное влияние на электропроводку;
сильные вибрации и удары могут способствовать поломке подобного оборудования.

Разбор устройства позволяет определить точные причины поломок

Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.

Обратите внимание! Если нет визуально определяемых деформаций, то надо искать причину поломок при помощи специальных приспособлений: мультиметра и тестера.

Частые проблемы, возникающие с лед – устройствами

Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

На схеме изображен порядок подсоединения драйверов

В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.

Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.

Тестирование источников освещения производится при помощи мультиметра или пробника

Совет! Если сгорел только один светодиод, то можно замкнуть его контакты.

Статья по теме:
Потолочные светодиодные люстры для дома. Высокотехнологическое осветительное оборудование позволяет создать комфортную обстановку в помещении. Давайте выясним, какую информацию следует знать, чтобы выбрать подобную продукцию.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером. При замене данной детали, важно подобрать подходящий вариант.

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Полезные рекомендации

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

На плате размещаются многие важные элементы

Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания. Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

При правильном подходе подобные лампы станут превосходным украшением современного интерьера

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.

Использование отдельных элементов позволяет создать единый замысел для освещения

Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.

Ремонт светодиодной лампы (видео)

Отремонтирован светодиодный драйвер

| Новости техники и ремонта электроники

Джестин Йонг, 10 июня, 2019

По дороге домой из моего офиса мне позвонил мой друг, что его светодиодная лента перестала работать из-за какого-то запаха гари. Поэтому я прошу его просто передать сгоревшую часть мне, так как я был очень многоуровневым и он был убежден, и он передал мне сгоревшую часть.

Это светодиодный драйвер (блок питания). Но на верхней части тела нет следов ожогов, поэтому я почувствовал запах устройства. Подтверждено, что запах исходит только изнутри. Поэтому я открыл устройство для дальнейшей проверки.

Это сторона компонентов и визуально нет следов прожога на стороне компонентов.

Я обнаружил перегоревший след на стороне пайки, т. Е. Входная секция сетевого напряжения 230 В переменного тока.

Итак, пришло время протестировать компоненты в автономном режиме и выяснить виновника.Проверяя компоненты один за другим, я обнаружил, что два диода разомкнуты.

Проверил другие компоненты, вроде все в порядке, хотя я ожидал закороченных компонентов и подозревал, что это ИС, но проверил ИС. Я не обнаружил закороченных контактов.

Заменил диоды и припаял перемычку на сгоревшей дорожке.

Теперь, для большей безопасности, я использовал серийную лампу для тестирования устройства. Я обнаружил положительный результат и проверил подаваемое напряжение. Я получаю 20 В постоянного тока.

Итак, на следующий день по дороге в офис я зашел к своим друзьям домой и передал устройство, но, поскольку он был напуган запахом выгорания, он попросил меня прикрепить устройство светодиодной лентой и проверить. Итак, я отремонтировал и включил питание, и я обнаружил, что светодиодная лента сияет и на лице моего друга.

Эта статья была подготовлена для вас Йогешем Панчалом, который работает инженером по компьютерному оборудованию в Мумбаи, Индия.

стр.S-. Знаете ли вы кого-нибудь из ваших друзей, кому бы пригодился этот контент, который вы сейчас читаете? Если да, отправьте этот веб-сайт своим друзьям или вы можете пригласить своих друзей подписаться на мою информационную рассылку бесплатно по этой ссылке Ссылка .

Примечание: вы можете проверить его предыдущие статьи по ремонту по ссылке ниже:

http://www.electronicsrepairfaq.com/lenovo-laptop-with-keyboard-key-problem-solved

Нравится (70) Не нравится (1)

LED Лампочка Ремонт своими руками в домашних условиях.EET-2021

Светодиодная лампа — это современный и эффективный источник света. Светодиодные лампы безопасны — они не содержат ртути и других токсинов и не вызывают повреждений при поломке. Однако первое, что побуждает нас покупать эти лампочки, — это их экономичность из-за низкого энергопотребления. К тому же светодиодные устройства довольно надежны и обычно служат весь срок службы. Таким образом, преимущества этого источника света очевидны: он яркий и долго служит.

Традиционные лампы накаливания вообще не подлежат ремонту, в то время как в светодиодных лампах можно починить практически все.Вам необходимо обнаружить дефект, отремонтировать и продлить срок службы лампочки. Если вы знакомы с ремонтными операциями, то все необходимое оборудование вы также сможете найти дома; Вы должны найти для этого время.

Работа светодиодной лампы основана на способности излучать свет при определенных условиях. Рабочий элемент колбы — светоизлучающий диод — представляет собой полупроводниковое устройство, которое излучает несовместимый свет при прохождении через него электрического тока. Светодиоды излучают свет только при использовании постоянного тока.

13 лучших светодиодных рождественских огней, которые украсят ваш дом и сад-EET-2021

Как работает светодиод?

Давайте использовать популярный светодиод SMD в корпусе 5730, чтобы проиллюстрировать работу светодиода.

Вы можете найти его технические характеристики ниже:

Пиковый постоянный ток (IFPM)	260 мА
Постоянный ток (IFM)	180 мА
Обратное напряжение (VR)	5 В
Рассеиваемая мощность (PD)	0,63 Вт
Угол луча	120 °
Тип линзы светодиода	прозрачный
Рабочая температура (TOPR)	-40 ° C — + 85 ° C
Хранение температура (TSTG)	-40 ° C — + 100 ° C
Температура пайки (TSOL)	260 ° C

Проще говоря, светодиоды преобразуют электрический ток в световое излучение.Этот источник света состоит из здания с полупроводниковым кристаллом, контактами и оптической системой на непроводящей основе. Пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом для повышения устойчивости светодиода. Алюминиевая основа снижает перегрев. В нормальных условиях тепловыделение невелико.

Чем больше ток проходит через диод, тем он ярче. Однако из-за внутреннего сопротивления перехода P-N диод нагревается и может гореть под действием большого тока — носитель соединения растворяется, и полупроводник горит.Таким образом, для обеспечения необходимого значения тока лампочка должна иметь источник питания — драйвер, а систему отвода тепла — радиатор.

Основы электронных компонентов-EET-2021

А теперь рассмотрим лампочку поближе.

Основные части светодиодной лампы

Декапитатор . Это уменьшает неравномерность светового потока и дополнительную легкость некоторых излучающих элементов. Обеспечивает освещение под определенным углом (у бытовых светильников он должен быть широким).
Светодиод с печатной платой Плата на алюминиевой основе, в которой находится светодиод. Количество светодиода очень важно для теплообмена; Следовательно, он должен соответствовать конструкции лампы. Между печатной платой и HeatSync есть термопаста для увеличения теплопередачи.
Радиатор. Предназначен для отвода тепла от качественных компонентов лампы радиатора. Он используется для предотвращения перегрева светодиодов. Ребра радиатора делают отвод и отвод тепла более эффективным.
Крышка лампы .Вкручивается в патрон лампы и гарантирует надежный контакт. Колпачки в основном изготавливаются из медно-цинкового сплава с никелевым покрытием. Для защиты от легкого пробоя в цоколях большинства светодиодных ламп есть полимерная основа.
Драйвер Это электронная принципиальная схема, предназначенная для преобразования переменного тока в требуемый постоянный ток значения. Избыточный ток светодиодов приводит к перегоранию. Квалифицированный водитель гарантирует работу лампочки и светодиода без пульсаций при скачках напряжения.Существует множество схем для драйверов светодиодов. Мы показываем только пару из них:

Существуют простые драйверы, в которых напряжение ограничивается резистором или конденсатором, а также более продвинутые драйверы, использующие микрочипы. Эти типы драйверов не только ограничивают напряжение, но также обеспечивают максимальное энергопотребление и выполняют функции безопасности. Драйверы с микрочипами сложнее и эффективнее, но их сложнее производить и, следовательно, они дороже.

Лампа, действия и устранение неисправностей

Работа лампочки проще, чем это: переменный ток подается на драйвер через контактный провод от текущей линии электропередачи, где он становится постоянным током и питается от светодиода, который преобразует его в свет.Отвод тепла осуществляется с помощью светодиода и радиатора.

Светодиодные лампы

могут сначала выглядеть по-разному, но они имеют одинаковую конструкцию и сделаны по одним и тем же принципам. Если вы отремонтируете только одну лампочку, будет легче отремонтировать следующую.

Большинство современных ламп имеют SMD, прикрепленные к диапазону в качестве источника света. Светодиод Схема схемы представлена на картинке слева.

Если один из диодов сдох, остальные работать не будут. Самая частая причина выхода из строя — горение светодиода (в большинстве случаев только одного из них).Однако иногда одновременно выходят из строя несколько светодиодов.

Как подключить двухпозиционный переключатель (со схемой) -EET-2021

светодиода могут гореть по разным причинам. Среди них низкое качество компонентов, отсутствие стабилизации тока, перегрев светодиода и скачки напряжения. Некоторые производители перегружают светодиоды, чтобы заинтересовать потребителей ярким светом маленьких лампочек.

Тем не менее, в большинстве случаев возможно закрепление светодиодной лампочки. Причем ремонт может провести и на любителя.И цена ниже, чем на новую лампочку.

Чтобы выяснить причину неисправности, необходимо разобрать лампу — разгрузить рассеиватель и потянуться внутрь. Она может запутаться в корпусе, поэтому для этого может потребоваться тонкая отвертка. Всегда бывает, что лампочки со стеклянными рассеивателями не разбираются.

Внутри находится светодиодная плата. Единственные качественные лампочки на этой плате — светодиоды. Если есть другие ингредиенты, он нагреется быстрее, и ингредиенты не получатся.

Далее следует визуальный осмотр. Вы можете найти горящий светодиод. Черное пятно можно найти только на некоторых горящих отметках.

Однако в некоторых случаях индикатор может отображаться без изменений. Затем вы можете проверить и обнаружить неисправные светодиоды с помощью мультиметра. Большинство современных мультиметров имеют функцию проверки диодов. Процедура проверки следующая: прикоснитесь к аноду красным зондом и к катоду черным. Загорится рабочий диод. Если вы измените полярность зонда, измеритель покажет «1» и диод не загорится.Во время проверки неисправный диод никто не зажжет.

Замена светодиода

Теперь, когда вы обнаружили неисправный диод, его необходимо заменить. Эта плата припаяна. При работе диодов существует серьезная опасность перегрева. Учтите, что рекомендации по пайке включены в технические характеристики диодов. Например, для светодиода 5730 SMD, который широко используется из-за хорошего баланса размеров, мощности и светового потока, температура пайки составляет 260 ° C (не более 2 секунд).

Если конструкция лампы позволяет, необходимо снять плату с радиатора, выбитые контакты драйвера, а затем приступить к замене светодиодов. Плату можно закрепить с помощью держателя для печатной платы (затем отпустим обе руки). По возможности прогрейте его снизу с помощью термофена. Температура не должна быть достаточно низкой, чтобы повредить рабочий диод, примерно 100 ÷ 150 ° C.

Более старый светодиод совместим с горячим пинцетом, который нагревает оба выхода одновременно. Или сделать это своим простым аналогом — медным проводником, обвивающим кончик паяльника.

Следует заменить старый светодиод на новый того же типа. Обычно вы можете найти светодиодную маркировку на печатной плате лампы. При установке соблюдайте полярность.

Самый простой способ — отремонтировать светодиоды — просто установить проводник, то есть подключить контактные площадки вместо поврежденного диода. Выглядит это так:

Если на плате много светодиодов и они установлены во всех сериях, отсутствие одного из них не сильно повлияет на другой.Однако напряжение на рабочих диодах будет выше и они с большей вероятностью сгорят. Такого риска нет с качественными лампочками, где драйвер выставляет необходимый ток и снижает напряжение до безопасного для светодиода уровня.

Другие неисправности
Если во время теста было обнаружено, что все диоды исправны, вам следует проверить драйвер лампы и поискать другие повреждения, а также провод и контакты на предмет замыкания.

Драйвер в качественной лампочке должен иметь отдельную плату и располагаться в цоколе лампы.У каждого производителя уникальная схемотехника драйвера, поэтому стандартных рекомендаций по ремонту нет. Здесь следует применить индивидуальный подход.

Следует проверить основные компоненты мультиметра, проверить диоды и транзисторы на дефицит, сравнить номиналы резисторов, заменить потерявшие емкость конденсаторы. Если в схеме драйвера есть микросхема IC, вам следует проверить напряжение в соответствии с техническими характеристиками на ее выходе, чтобы определить, в порядке ли оно.При необходимости замените неисправные компоненты.

Наконец, убедитесь, что разобранная лампочка работает правильно, а затем соберите ее. Нужно нанести термопасту, закрутить винт и закрепить рассеиватель.

В нашем магазине вы можете найти комплекты для сборки светодиодных ламп своими руками, а также отдельные компоненты: печатные платы с драйверами, светодиоды, корпус и т. Д. Вам просто нужно разобрать лампочки, разобрать старый неисправный компонент и установить новый. Это займет всего несколько секунд.

Здесь мы опишем простые варианты ремонта светодиодных ламп, не вдаваясь в сложные детали.Однако очевидно, что этот вид ремонтных работ перспективен и перспективен. Стоимость замены светодиода или драйвера будет значительно ниже, чем покупка новой лампы. Также можно добавить, что при замене следует использовать только качественные комплектующие с хорошими техническими характеристиками. Он может обеспечить долгую и стабильную работу светодиодной лампы.

Холодильное оборудование, компрессоры кондиционирования воздуха: поршневые, роторные, винтовые, центробежные, Scroll-EET-2021

Примеры программирования ПЛК.EET-2021

Программа ПЛК для реализации различных логических вентилей EET-2021

Blog क्या है और Blogging कैसे करते है सीखें, Blogging Ki Puri Jankari Hindi Me, Blogging Full Information In Hindi. Как сделать бесплатный блог — Ведение блога на хинди мне

Лучший способ заработать деньги в Интернете на мобильном телефоне и ноутбуке Подробнее

Нравится:

Нравится Загрузка …

Связанные

Общие проблемы со светодиодным освещением

Светодиоды, несомненно, представляют собой фантастическую современную замену ламповым лампам и лампам накаливания.Светодиодные фонари энергоэффективны и ярче своих предшественников. Кроме того, вы можете рассчитывать на более длительный срок службы светодиодных фонарей. Но у светодиодных фонарей есть и недостатки.

Мерцающий свет, жужжащий звук — некоторые из распространенных проблем светодиодного освещения. Если вы хотите узнать, какие еще проблемы могут вызывать светодиодные индикаторы, читайте дальше.

1. Мерцание светодиода

Одна из самых распространенных и частых проблем со светодиодами — это мерцание. В этом случае светодиодные лампы мигают, иногда непрерывно, а иногда — случайным образом.Наиболее частые причины этого — плохие конденсаторы или низкая мощность.

Иногда светодиоды подключаются к таким устройствам, как стиральные машины, сушилки и т. Д., Которые потребляют максимальную мощность. И это приводит к тому, что светодиод имеет недостаточную мощность, что приводит к мерцанию. Чтобы решить эту проблему, вам нужно проверить розетку. Если с розеткой все в порядке, можно заменить лампочку или наоборот.

2. Жужжание или гудение светодиода

Жужжание — еще одна распространенная проблема со светодиодным освещением. Обычно это происходит из-за перегрузки в цепи.Если ваша светодиодная лампа получает немного более высокое напряжение, она издает гудящий звук, а не гаснет. При повышении напряжения электронные компоненты вибрируют, вызывая дымящийся звук.

Лучшее решение — сравнить напряжение, которое проходит через вашу розетку, с тем, которое принимает ваша лампочка или лампа. Скорее всего, это решит проблему.

3. Слишком яркий свет

Иногда светодиоды становятся слишком яркими на ваш вкус. И это может быть связано с двумя причинами. Во-первых, лампа получает больше мощности, чем требуется.Во-вторых, это может произойти из-за того, что у вас может быть термометр Кельвина, который иногда может быть слишком ярким.

Если ваша лампа регулируется, установите переключатель для управления этой функцией. Или используйте приспособление, предотвращающее попадание лишнего света в глаза.

4. Слишком тусклый светодиодный свет

Тусклый светодиод может вызывать сильное раздражение. Обычно это происходит либо когда светодиод становится слишком старым, либо когда он плохо спроектирован. Светодиоды имеют срок службы, поэтому перед тем, как они полностью погаснут, они могут потерять яркость.В таком случае следует заменить светодиод на новый.

5. Светодиод перестал работать

Иногда светодиоды перестают работать совсем. Обычно это происходит из-за короткого замыкания или из-за того, что светодиод слишком старый. Вы можете обратиться к электрику или просто заменить его новым.

6. Светодиод мигает, а затем гаснет

Это происходит из-за неисправных драйверов устройства. Иногда напряжение, подаваемое на светодиод, превышает требуемое. При этом светодиод мигает, а затем гаснет.Если вы столкнулись с этой проблемой, лучше вызвать специалиста.

7. Светодиодное затемнение не работает

Это может происходить по нескольким причинам. Возможно, ваша лампочка не регулируется. Или светильник не предназначен для светодиодных ламп с регулируемой яркостью. Вы можете обратиться к электрику и диагностировать проблему. Вы можете купить новую лампу, если она не диммируется, или заменить светильник.

8. Светодиодная лента показывает неправильный цвет

Светодиодные ленты RGB предназначены для отображения разных цветов.Но если вы заметили неправильные цвета, это проблема. Это происходит из-за неправильного подключения проводов. Или неисправен светодиодный контроллер. Однако вы можете проверить проводку и заменить ее, если провода исправны.

9. Встраиваемый светодиодный свет выключается через несколько секунд

При чрезмерном нагреве светодиод может отключиться. Это происходит, когда вы устанавливаете светодиоды в утопленные световые уголки, которые не подходят для размещения светодиодов. В таких случаях вы можете установить новый патрон для вашего светодиода.

10. Встраиваемый светодиодный светильник со случайным выключением

Утопленный светильник не обеспечивает свободного движения воздуха. А если установить на место светодиод, может возникнуть такая проблема. Это потому, что светодиоду нужен воздух, чтобы оставаться прохладным. Когда этого не происходит, он нагревается и выключается.

11. Светодиодный свет привлекает насекомых

Насекомых / насекомых привлекают только определенные виды длин волн. Но это может случиться со светодиодами, если Кельвин их одобряет. Все, что выше или ниже этого диапазона 2000–5500 К, может привлекать насекомых.Итак, убедитесь, что вы покупаете светодиоды, лежащие в указанном выше диапазоне.

12. Перегрев светодиодной лампы

Это происходит, когда вы устанавливаете светодиоды в старые светильники, предназначенные для встраиваемых светильников. Такие приспособления перегружены и не пропускают воздух, что может вызвать эту проблему. Вы можете перейти на встраиваемое освещение с рейтингом IC. Он обеспечивает лучшую циркуляцию воздуха, что предотвращает перегрев светодиодов.

13. Перегорание светодиода

Обычно причиной этой проблемы являются светодиоды низкого качества без гарантии.И решение простое, и вы можете заменить светодиод на фирменный от известного бренда с гарантией.

14. Неправильный угол луча светодиода

Различные светодиоды предназначены для разных целей и имеют свой угол луча. Если вы хотите использовать светодиоды в качестве прожектора и смотреть под неправильным углом луча, возможно, вы купили светодиоды не того типа. В этом случае замена — лучшее решение.

15. Загрязнение светодиодов синим светом

Светодиоды с более высоким уровнем Кельвина ярче и имеют более высокий уровень синего света.В таких случаях вам следует выбрать свет с более теплым спектром или с более низким рейтингом на диаграмме Кельвина. В нем будет меньше синего света, который не будет мешать вашим глазам.

16. Использование светодиодов в светильниках накаливания

В большинстве случаев светодиоды хорошо работают в светильниках накаливания. Но из-за ограниченного притока воздуха светодиоды могут нагреваться и выключаться. Кроме того, функция затемнения может не работать, если светодиод установлен в несовместимом приборе. В таких случаях следует заменить приспособление на совместимый.

17. Использование светодиодной лампы при сверхвысоком токе / мощности

Лампы накаливания становятся более или менее яркими с увеличением мощности. Но со светодиодами этого не происходит. В светодиодах важен люмен. Поэтому, когда вы покупаете светодиод с той же мощностью, что и прибор, он может не работать. Итак, преобразуйте мощность в люмены и выберите ту, которая имеет правильный люмен.

18. Низкий индекс цветопередачи

Если индекс цветопередачи ниже, все, что вы видите в освещении, будет менее ярким или менее четким.Это похоже на фотографию. Хотя 80 CRI — это хорошо, вы можете купить светодиод с рейтингом CRI 90+ для более яркого и насыщенного света.

19. Неправильный светодиодный драйвер

Каждый светодиодный светильник поставляется с драйверами, которые отвечают за подачу питания и успешную работу. Однако, если светодиод несовместим с драйвером, вы можете столкнуться с проблемами, такими как отключение светодиода из-за перегрева, сгорание драйвера светодиода. В таких случаях следует сравнить драйверы и купить совместимый.

20.Луковицы кукурузы выступают из абажура

Луковицы кукурузы бывают разных форм и размеров. Иногда они слишком длинные или большие, чтобы поместиться в приспособлениях, из-за чего они могут выступать наружу. Это может сократить срок службы, а также может выглядеть абсурдно. Итак, купите лампочку, совместимую с вашей лампой.

Заключение

На этом заканчивается наш список общих проблем, связанных со светодиодами, с которыми вы можете столкнуться. Мы постарались охватить практически все существующие проблемы. Лучшее решение — обратиться к продавцу или техническому специалисту, если вы столкнетесь с какой-либо другой проблемой.

Однако, если вы хотите избежать вышеуказанных проблем, вам следует выбрать фирменный светодиод с правильной мощностью, размером и драйверами. Это обеспечит более длительное и беспроблемное использование.

Устранение неисправностей светодиодов — проблемы с источником питания светодиодов

1.) Определите технические характеристики ваших светодиодных фонарей

Если у вас возникли проблемы с источником питания светодиодов, в первую очередь следует определить характеристики напряжения и мощности ваших светодиодных осветительных приборов. Существует много типов светодиодной продукции, поэтому важно точно знать, что у вас есть, и одна причина, по которой мы отговариваем людей от «покупок» для светодиодной продукции, потому что не все светодиодные продукты совместимы друг с другом.Если у вас нет доступа к спецификациям от поставщика, вы можете посмотреть на сам продукт, и обычно на продукте будет какая-то маркировка или наклейка, как вы видите на картинке справа. Если вы не знаете мощность или напряжение продукта, вам придется приобрести прибор, чтобы прочитать это. Также очень важно знать, является ли ваш продукт светодиодом постоянного напряжения или постоянного тока, в Ecolocity LED мы продаем только светодиодный продукт постоянного напряжения, эти два типа несовместимы друг с другом.

2.) Определите технические характеристики источника питания

После того, как вы определились с техническими характеристиками светодиодных ламп, вы можете проверить характеристики источника питания светодиодов, чтобы убедиться, что входная и выходная мощность соответствует требованиям вашей установки. Для большинства светодиодных источников питания эта информация напечатана где-нибудь на продукте. На рисунке справа показаны ограничения на вход переменного тока и ограничения на выход 12 В постоянного тока, если умножить выходное напряжение постоянного тока (12 В постоянного тока) на максимальную номинальную силу тока (8.5A), это даст вам максимальную мощность нагрузки блока питания (100 Вт). Если вы переезжаете или используете больше мощности для светодиодных фонарей, чем номинальная мощность источника питания, это приведет к отказу источника питания или его миганию.

1.) Ознакомьтесь с ограничениями при установке источника питания

Не все блоки питания могут быть установлены в любом случае, что подходит для проекта. Все наши блоки питания имеют определенные ограничения по установке, игнорирование которых приведет к выходу из строя блока питания.Наши водонепроницаемые блоки питания должны устанавливаться лицевой стороной вверх в хорошо вентилируемом помещении, чтобы можно было отводить тепло, создаваемое во время использования. Если это игнорировать, источник питания обязательно выйдет из строя из-за перегрева. Наши водонепроницаемые блоки питания гораздо более мягкие в отношении ограничений по установке. Их можно устанавливать боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию внешних элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенный от непогоды бокс.

2.) Дважды проверьте проводку источника питания

Проводка источника питания светодиодов — еще одна важная вещь, которую необходимо дважды или даже трижды проверять при устранении проблемы. Даже самые опытные электрики могут время от времени совершать простую ошибку с подключением. Убедитесь, что ваши провода оголены и контактируют с проводами или портами источника питания. Щелкните изображение справа, чтобы проверить общие цвета проводов и убедиться в правильности полярности.Если вы не уверены в полярности источника питания светодиодов, используйте мультиметр для проверки.

3.) Установите источник питания на правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100-120 В переменного тока или 200-240 В переменного тока, если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени. Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении.Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

4.) Проверьте короткое замыкание.

Большинство источников питания имеют встроенную защиту от короткого замыкания, это вызывает включение и выключение источника питания, почти как мигающий эффект. Дым или обгоревшие провода также являются частым признаком короткого замыкания. Обычные электрические короткие замыкания возникают из-за того, что незакрепленные провода соприкасаются друг с другом, паяное соединение с перемычкой или установка оголенных медных контактных площадок (полосовых огней) на металлическую поверхность.

1.) Проверьте вход переменного тока с помощью мультиметра напряжения

Для проверки высокого напряжения переменного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение переменного тока отмечено красным цветом. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант выше, чем тестируемое напряжение. В этом случае мы тестируем на 120 В переменного тока, поэтому мы устанавливаем шкалу на 200. Если вы тестировали напряжение выше 200 В переменного тока, вы бы установили селекторный переключатель на 600.

2.) Подключите измерительные провода к источнику питания переменного тока

Подсоедините испытательные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае один вывод на вашей нагрузке и один вывод на нейтрали, полярность не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ БУДЕТ ПРОИСХОДИТЬ). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями своего тела. Никогда не заземляйте себя при проведении электрических измерений. Не касайтесь открытых металлических труб, розеток, арматуры и т. Д., который может иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

3.) Проверьте показания напряжения переменного тока на мультиметре

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания получает входное напряжение 120 В переменного тока, а показание составило 118,9 В переменного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении.

4.) Установите для источника питания правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100-120 В переменного тока или 200-240 В переменного тока, если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени.Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении. Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

5.) Измерьте выходное напряжение постоянного тока

Для проверки низкого напряжения постоянного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть вариант 200, 20 или 2. Вы хотите выбрать вариант выше, чем тестируемое напряжение.В этом случае мы проверяем напряжение 12 В постоянного тока, поэтому мы устанавливаем шкалу на 20. Если вы проверяли напряжение выше 20, вы должны установить селекторный переключатель на 200.

6.) Подключите измерительные провода к источнику питания постоянного тока

Подключите измерительные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае красный провод к положительному, а черный к отрицательному, обратная полярность даст вам отрицательное показание (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ С ОДИН ПРИВОД). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями своего тела.Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

7.) Проверьте показания постоянного напряжения на мультиметре

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, а показания составили 12,12 В постоянного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении. Если вы измените полярность на тестовых проводах, показание будет -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном продукте.

Мои светодиодные лампочки продолжают перегорать?

Звонок!…. Вот они снова! Ваши светодиодные лампы погасли, когда вы выполняли важную задачу?

Разве вы не меняли их совсем недавно!

Это может быть довольно неприятно.Я столкнулся с этой проблемой совсем недавно. Частая замена лампочек тоже стоит дорого!

Хотя вы можете не знать, что является причиной проблемы, есть несколько причин, по которым ваши светодиодные фонари продолжают перегорать раньше срока.

Наиболее частыми причинами перегорания светодиода являются высокое напряжение, плохие контакты, использование несовместимого переключателя яркости или утопленное освещение. Другие причины включают перегрев из-за неправильного использования светильников или просто плохую партию лампочек!

В этой статье я собираюсь помочь вам решить проблему, почему ваши светодиодные фонари продолжают гореть, путем решения некоторых проблем, которые вы можете легко исправить.

Что вызывает перегорание светодиодных ламп?

Кажется, что ваши лампочки горят ярче, чем должны?

Одна из наиболее частых причин — высокое напряжение. Если у вас есть большой ток, протекающий через вашу сеть, это может легко привести к перегоранию ваших лампочек.

Светодиодные фонари

специально разработаны для определенных напряжений, например, 12 или 24 вольт. Напряжение и электричество напрямую связаны.

Обычно количество электричества в вашем доме должно составлять 120 В при 60 Гц.

Вы также можете столкнуться с проблемой, если конкретная розетка подает слишком высокое напряжение для используемой лампы. Проверить розетки можно с помощью мультиметра.

Перед тем, как начать, выключите основное питание и отсоедините розетку от проводки. Не используйте оба щупа мультиметра в одной руке, чтобы вызвать короткое замыкание.

Установите мультиметр на опцию напряжения и вставьте короткий черный провод в гнездо с надписью «-» или «COM».

Вставьте красный провод в гнездо «+» или «OMEGA».Затем удалите красный и черный провода соответственно.

Подключите щупы к цепи, сначала черный, а второй — красный. Обратите внимание на измерение. Сначала удалите красный провод, а второй — черный провод.

Кроме того, вы можете нанять местного электрика, чтобы он приехал и посмотрел.

Используете ли вы светодиоды на диммерных переключателях? Вы также можете столкнуться с проблемами, если используете светодиодные лампы, несовместимые с диммерными переключателями.

Диммерные переключатели с минимальной мощностью 50 Вт в основном используются с лампами накаливания, поскольку они имеют гораздо более высокую мощность.

Поскольку светодиоды потребляют такую низкую мощность, переключатель диммера сбивается с толку и думает, что лампа полностью выключена.

Если вам нужен эффект затемнения, вам нужно найти светодиодные фонари, совместимые с диммерами.

Вам нужно либо использовать светодиоды с регулируемой яркостью, либо заменить переключатели фазовых диммеров и установить диммеры, совместимые со светодиодами.

Или, возможно, ваши осветительные приборы несовместимы с вашими светодиодными лампами.

Как упоминалось ранее, перегрев может быть причиной того, что светодиоды продолжают перегорать.Светодиодные лампы имеют диоды, использующие слабый постоянный ток.

Однако некоторое количество энергии используется для преобразования переменного тока в постоянный, и при этом выделяется тепло.

Это тепло накапливается в крошечной шейке лампы над патроном, и для его рассеивания в светодиодных лампах есть радиаторы.

Лампа перегревается при значительном повышении температуры захваченного воздуха, что приводит к перегреву конденсаторов и электронных микросхем.

Таким образом, неэффективный радиатор может вызвать перегрев лампы.

Также отсутствие «ограничения тока» вызывает перегрев. Небольшое увеличение напряжения может вызвать сильное увеличение тока.

светодиода не могут ограничивать ток. Требуется резистор, ограничивающий ток.

Таким образом, чтобы предотвратить перегрев или покупку лампы, которая может перегреться, следуйте этим советам:

Проверьте спецификации производителя светодиодной лампы.
Избегайте использования светодиодных ламп в закрытых светильниках, за исключением случаев, когда они предназначены для использования в одном светильнике.
Убедитесь, что в непосредственной близости от лампы нет никаких предметов, препятствующих свету от лампы и непреднамеренно препятствующих рассеиванию тепла.
Купите лампу у номинального производителя ламп, чтобы быть уверенным, что в лампе используются правильные компоненты.

Неправильное подключение также часто является причиной перегорания лампочки.

В ситуациях, когда ваши провода ослаблены, корродированы, изношены или если лампа накручена слишком туго, цоколь может находиться под давлением.

Все это увеличивает вероятность быстрого перегорания лампочки.

Светодиодная лампа горит в одной розетке

Вы замечали, что установленная вами светодиодная лампочка постоянно перегорает в одной розетке!

Как я указывал ранее, светодиодная лампа продолжает гаснуть по нескольким причинам. Тем не менее, если вы недавно заменили лампочку, скорее всего, это связано с повреждением патрона.

Если вы заметили мерцание, прикрутите лампочку еще сильнее, чтобы убедиться, что она не ослабла.

Предположим, вы слишком сильно прикрутили лампочки.

Это может привести к повреждению язычка патрона, расположенного в нижней части патрона и отвечающего за подачу питания к лампочке.

Чтобы исправить вкладку сокета, вот способ решить эту проблему. Всегда следите за тем, чтобы язычок был под углом вверх, чтобы основание лампы полностью прилегало к язычку патрона.

Вы можете использовать плоскогубцы или пинцет, чтобы немного согнуть язычок вверх, примерно под углом 20 градусов, и делайте это, конечно, только при выключенном питании!

Чтобы предотвратить загибание язычка патрона в будущем, я хотел бы дать вам отличный совет: закрутите лампочку еще на 1/8 оборота и затем включите выключатель.

В случае, если все вышеперечисленное не помогает, я рекомендую переключаться между брендами, чтобы найти правильную лампу, так как у некоторых ламп просто недостаточно припоя на основании лампы, чтобы лампочка могла соединиться с лепестком патрона.

Припой лампы и вывод в идеале должны быть одного размера, чтобы обеспечить хорошее соединение.

Почему новая светодиодная лампа сразу перегорает?

Если новая лампочка сразу перегорит, как узнать, неисправна ли лампочка или патрон?

Если лепесток гнезда в порядке, проверьте, нет ли ржавых или изношенных контактных точек.Обычно ослабленные соединения, вызванные коррозией, либо в патроне, либо в соединениях проводов, могут быстро сжечь лампу и вызвать мерцание.

Я рекомендую не ремонтировать корродированную розетку, а вкладывать средства в новый компонент.

Коррозионная деталь в большинстве случаев не может быть отремонтирована должным образом, и та же проблема возникнет снова.

Предположим, вы испробовали все вышеперечисленное и чувствуете, что на самом деле проблема заключается в ослаблении проводных соединений. В таком случае можно проверить электропроводку светильников.Для этого вы можете выполнить следующие простые шаги:

Выключить питание светильника
Полностью снимите светильник с потолка или стены
Визуально проверьте электрические соединения
Отремонтируйте неправильную проводку и закрепите ослабленные провода
Используйте вольтметр для определения проблемы
Установите светильник на место и проверьте с другой лампочкой

Когда вы проверили розетки, электрические соединения и все остальное в вашем доме, это может быть просто неисправная светодиодная лампа.Не расстраивайтесь: есть способ сократить расходы и сэкономить время на поездках в строительный магазин. Читай дальше, чтобы узнать больше.

Можно ли оживить перегоревший светодиод?

Хорошая новость для всех энтузиастов DIY: да, мертвые светодиодные лампы можно оживить!

Если проблема заключается в светодиодной лампе, вы можете починить свою светодиодную лампу дома!

Сначала разберите светодиодную лампочку, снимите рассеиватель, а внутри вы найдете плату со светодиодами. С помощью мультиметра найдите неисправный светодиод.Отпаяйте контакты драйвера и замените светодиод.

В качестве альтернативы можно подключить контактные площадки вместо замены поврежденного светодиода. Если все диоды исправны, проверьте цоколь лампы на наличие драйвера лампы и проводов, а также разрывающих контактов.

С помощью мультиметра проверьте основные компоненты, замените неработающие конденсаторы, проверьте транзисторы и диоды на предмет нехватки и сравните номиналы резисторов.

Также проверьте выходное напряжение на микросхеме драйвера.

В настоящее время вы также можете найти комплекты для сборки светодиодных ламп и отдельные детали, такие как драйверы, корпуса, печатные платы со светодиодами и другие компоненты. Все, что вам нужно сделать, это заменить неисправные компоненты.

Заключительные слова

Хотя ваша светодиодная лампа не может служить вам вечно, вы будете удивлены, узнав, что она служит на 20-25 дольше, чем галогенная, и в 8-10 раз дольше, чем CFL.

Возможно, вы заметили, что использование светодиодов значительно экономит ваши счета за электроэнергию. Даже если они, возможно, перегорели, теперь вы знаете, как проверить наличие неисправностей, связанных с электричеством, проводкой, и восстановить сам неисправный светодиод!

Вы пробовали ремонтировать неработающий светодиод? Позвольте мне знать в комментариях ниже.

Драйверы светодиодов

: какие они и какие мне нужны?

Переход на светодиодное освещение имеет огромную тенденцию в коммерческой отрасли. Благодаря длительному сроку службы и энергоэффективности многие подрядчики начинают понимать преимущества этого светодиода. Узнайте больше о светодиодах с помощью Единственного руководства по светодиодам, которое вам когда-либо понадобится

… Итак, как запитать светодиоды?

Поскольку светодиоды работают с низким напряжением, для их питания требуется специальное оборудование.Для светодиодных светильников требуется специальное устройство, называемое светодиодным драйвером. Эти драйверы обеспечивают питание светодиодных лампочек для правильного функционирования; аналогично тому, как балласт питает люминесцентную лампу или трансформатор питает низковольтную лампу накаливания.

Как работают светодиодные драйверы? Драйверы светодиодов

в основном поддерживают электрический ток, протекающий через цепь светодиодов, на номинальном уровне мощности. Светодиоды рассчитаны на низкое напряжение (12-24 вольт), но в большинстве коммерческих помещений подача питания намного выше (120-277 вольт).

Драйверы светодиодов

используются для направления нужного количества электричества на лампочку. В случае изменения напряжения (мощности) драйвер светодиода защитит светодиодную лампу от любых колебаний электрического тока. Эти колебания могут привести к изменению светоотдачи (яркости) лампочки или вызвать перегрев светодиодной лампы. Светодиодный драйвер жизненно важен для безопасности лампы.

Внутренние и внешние драйверы

Для питания каждого светодиодного светильника требуется драйвер.Есть два разных типа устройств: внутренние драйверы и внешние драйверы.

Внутренние драйверы

Внутренние драйверы обычно используются в бытовых лампочках. Это стандартные сменные лампы накаливания и КЛЛ с возможностью ввинчивания или вставки.

Внешние драйверы

Внешние драйверы обычно используются для коммерческого освещения. Это где угодно, от освещения площадей до освещения складских помещений и уличного освещения.В большинстве случаев заменить внешний драйвер намного дешевле, чем полностью заменить светодиодный светильник. Для установки освещения ознакомьтесь с нашим Руководством по модернизации

Когда мне следует заменить внешний драйвер?

Неудивительно, что внешние драйверы выйдут из строя, но перед заменой всего светодиодного светильника вам следует подумать о преимуществах простой замены внешнего драйвера. Часто водители терпят неудачу из-за воздействия высоких температур.

Эти высокие внутренние температуры могут сократить срок службы драйвера и привести к прекращению работы светодиодной лампы. Просто заменив старый драйвер на новый, вы сэкономите время и деньги!

Как возникают эти высокие температуры?

Температура внутри драйвера светодиода напрямую коррелирует с внешней температурой драйвера. Высокие температуры возникают, когда электролитические конденсаторы внутри драйвера начинают перегреваться.

Внутри этих конденсаторов находится гель, который со временем постепенно испаряется.При воздействии более высоких температур гель испаряется быстрее, из-за чего водитель неожиданно прекращает работу. Драйвер светодиода укажет на этикетке свою самую горячую точку, известную как точка TC.

Эта точка используется для обозначения максимальной рабочей температуры водителя. Вот почему драйверы светодиодов с высокими значениями термостойкости могут выдерживать более высокие температуры и, следовательно, имеют более длительный срок службы. Если ваша светодиодная лампа неожиданно перестала работать, это, вероятно, означает, что пришло время заменить внешний драйвер.

Какой внешний светодиодный драйвер мне нужен?

Существует три типа внешних драйверов: драйверы постоянного тока, постоянного напряжения и переменного тока. При замене старого драйвера вы должны убедиться, что требования к входу / выходу идеально соответствуют вашей светодиодной лампе. Светодиоды не могут работать с обычными трансформаторами, такими как низковольтные галогенные лампы или лампы накаливания. Поскольку они работают с низким напряжением, им требуется специальное устройство, которое может обнаруживать низкие напряжения.

Драйверы постоянного тока

Внешние драйверы постоянного тока обеспечивают питание светодиодов с фиксированным выходным током и набором переменных выходных напряжений. Определенная светодиодная лампа будет показывать один определенный ток, обозначенный в амперах, и будет иметь множество напряжений, которые будут варьироваться в зависимости от мощности лампы. Эти характеристики можно найти в техническом описании внешнего драйвера.

Драйверы постоянного напряжения

Внешние драйверы постоянного напряжения обеспечивают питание светодиодов с фиксированным выходным напряжением и максимальным выходным током.В этой конкретной светодиодной лампе максимальный ток уже регулируется внутри лампы, а напряжение будет фиксированным на уровне 12 В постоянного или 240 В постоянного тока. Эти характеристики можно найти в техническом описании внешнего драйвера.

Драйверы светодиодов для кондиционеров

Драйверы светодиодов

A / C используются с лампами, которые уже содержат внутренний драйвер. Внутренний драйвер преобразует электрический ток из переменного тока в постоянный.

Драйвер светодиодов кондиционера просто определяет напряжение светодиодной лампы и преобразует электрический ток в соответствии с требованиями к мощности для этого конкретного осветительного устройства.Эти драйверы светодиодов обычно используются в светодиодных лампах MR16, но их можно использовать с любой светодиодной лампой переменного тока 12-24 В.

Другие моменты, которые следует учитывать при покупке внешнего драйвера светодиода

Максимальная мощность

Драйверы светодиодов

всегда следует использовать в паре со светодиодными лампами, которые используют 80% своей максимальной номинальной мощности. Например, если ваш внешний драйвер может работать с максимальной мощностью 120 Вт, он должен работать только с светодиодными лампами, потребляющими 96 Вт.

120 Вт x 0.80 = 96 Вт

* Примечание * НИКОГДА НЕ ПЕРЕГРУЖАЙТЕ CIRUCIT

Регулировка яркости

Все три типа внешних драйверов обеспечивают возможность регулирования яркости. Убедитесь, что и светодиодная лампочка, и драйвер указывают на то, что у них есть функции регулировки яркости, в паспорте продукта. Для большинства внешних драйверов с регулируемой яркостью потребуется внешняя система управления освещением. Эти устройства укажут, какой внешний диммер необходим для управления определенными светодиодными лампами. Узнайте, как установить диммеры и датчики, из нашего Руководства по управлению освещением .

Сравнение классов I и II

Драйверы UL класса II соответствуют стандарту UL1310. Это означает, что выходная мощность безопасна для контакта, и никаких серьезных защитных мер при обращении не требуется. (Существует NO риск возгорания или поражения электрическим током)

Эти драйверы могут работать с:

Менее 60 В в сухой среде
30 вольт во влажной среде
Менее 5 ампер
Менее 100 Вт

Обратите внимание * Существует ограничение на количество лампочек, которое может работать с одним драйвером класса II *

Драйверы UL класса I имеют выходную мощность, выходящую за рамки драйверов класса I.Из-за высокого выходного напряжения драйверы класса I требуют защиты при обращении с ними. В отличие от своих аналогов драйверы класса I намного более эффективны, поскольку в них можно установить больше светодиодных ламп.

Мы стремимся предоставлять качественную продукцию по конкурентоспособным ценам. Если вы хотите заменить или модернизировать систему освещения, мы можем помочь вам в этом. HomElectrical предлагает широкий выбор светодиодных драйверов и светодиодного освещения для вашего удобства.

Магазин светодиодного освещения

Оставайтесь на связи

Нравится этот блог? Мы хотим знать, о каких блогах вы хотите читать.

Поделитесь некоторыми темами блога, которые вас интересуют, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

3 способа исправить светодиодные лампы неправильного цвета

Светодиодные фонари неправильного цвета

Светодиодные фонари — один из многих отличных способов энергосбережения, которые добавляют немного цвета и динамики в ваш дом или сад, не тратя больше, чем вам нужно. Однако что делать, если недавно установленные светодиодные фонари дают неправильный цвет? Пожалуйста, продолжайте читать.

В последние годы они становятся все более и более распространенными, а конкуренция на рынке сильно снижает цены.

Итак, учитывая, что эти фонари уже не более чем в два раза дороже своих традиционных и менее энергоэффективных аналогов, они есть практически у всех.

Как они работают, тоже довольно интересно, и мы поможем вам понять, как и почему то и дело с ними что-то может пойти не так.

Что такое светодиод?

LED означает «светоизлучающие диоды.’ Этот технологически продвинутый метод получения света требует гораздо меньшей мощности для повседневной работы, что сокращает ваши счета за электроэнергию.

Не только это, но и в светодиоды встроено гораздо больше функций, которые недоступны с более традиционными лампами. Принцип их работы заключается в том, что электрический ток проходит через микросхему, которая затем освещает эти крошечные источники света (светодиоды).

После этого светодиоды набирают достаточно энергии, чтобы зажечь саму лампочку и регулировать изменения температуры, которые могут стать побочным эффектом этого процесса.

Также имеется встроенный радиатор. Это предотвращает возникновение каких-либо проблем с производительностью в долгосрочной перспективе . Таким образом, хотя они, безусловно, рассчитаны на длительный срок службы, вы можете видеть, что многое может пойти не так, как надо, в какой-то момент.

Известные проблемы со светодиодом

Из всех вещей, которые могут пойти не так, возможно, самое странное — это , когда ваши светодиоды начинают светиться неправильным цветом .

В последнее время мы заметили, что многие из вас заходили на доску и форумы, чтобы выразить свое недоумение по поводу этой проблемы.

Но не волнуйтесь, проблема не такая уж серьезная. Не так уж и сложно это исправить, если вы знаете, как это делается.

Для этого, мы составили это небольшое руководство, которое поможет вам вернуть все в нормальное состояние.

Светодиодные лампы неправильного цвета

Как решить проблему

Одна из особенностей, которая действительно привлекает людей к использованию светодиодов вместо обычного освещения, заключается в том, что вы можете выбрать из целого ряда цветов, чтобы осветить пространство так, как вы считаете нужным. .

Это позволяет использовать освещение для настроения или даже иметь диапазон цветов в одном и том же пространстве. Это может быть немного похоже на Рождество каждый день в году, если вы действительно этого хотите!

К сожалению, как и в случае с любой другой технологией — чем больше функций, тем больше вероятность того, что время от времени что-то пойдет не так.

Многие из вас, таким образом, сообщили, что именно эта функция, кажется, подводит всю систему. Неправильные цвета отображаются в неправильное время — это наиболее частая проблема. .

К сожалению, существует так много разных причин, почему эта проблема может возникать . В результате мы не можем сузить его до одной простой причины.

Однако то, что мы можем сделать, — это запустить через целый ряд исправлений, которые должны вернуть все в нормальное состояние независимо от причины.

Итак, если вы хотите исправить это, выполните следующие простые шаги:

1. Убедитесь, что все правильно подключено.

Из всех причин возникновения этой проблемы наиболее распространенной является то, что ваши светодиодные фонари могут быть неправильно подключены.

К счастью, это относительно легко исправить.

Для начала все, что вам нужно сделать, это убедиться, что черный провод на вашем RGB-разъеме — это на той же стороне, что и +12 В — .
Затем, , убедитесь, что положительный конец соединителя совмещен справа с положительной стороной полосы .
В то время как вы делаете это, вы также должны убедиться, что ваши провода R, G и B подключены правильно.

Это может быть проблемой, когда это происходит, и иногда пользователи сообщали, что их провода были неправильно маркированы в какой-то момент.

К сожалению, когда это происходит, единственное, что нужно сделать, — это возиться с кабелями, пока вы не найдете волшебную комбинацию , которая снова заставит все работать как надо.

2. Сброс светодиодных индикаторов

Предыдущий шаг подойдет большинству из вас, но если это не так, то вот следующее, что нужно вычеркнуть из своего списка.

Хотя это исправление может показаться слишком простым для работы, вы будете удивлены мощью простого сброса .

На самом деле, это исправление работает так часто и на таком количестве устройств, что ИТ-специалисты часто шутят, что они потеряли бы работу, если бы люди просто сделали это, прежде чем позвать на помощь.

Итак, для этого исправления все, что вам нужно сделать, это сбросить индикаторы и контроллер. Выполнение этого действия возвращает все к исходным настройкам , которые были у них до того, как они покинули завод.

Со временем в настройки могут быть внесены изменения, которые приведут к неисправности освещения. . Сброс — это самый простой способ стереть эти изменения и избавиться от любых ошибок , которые могли вкрасться сверхурочно.

В качестве примечания, хотя мы хотели бы иметь возможность выполнить процедуру, необходимую для сброса ваших огней, существует слишком много брендов и моделей, каждая со своим собственным набором элементов управления.

Однако почти в каждом случае, кажется, есть специальная кнопка сброса , которую вы можете нажать.
Если нет, обычно есть способ сделать это, при котором удерживает кнопку питания в течение определенного периода времени .
Если ни один из этих вариантов не работает, было бы неплохо найти информацию о производителе в сети, чтобы избежать дальнейших догадок.

3. Замените контроллер / светодиодную ленту

На данный момент мы боимся сказать, что вам просто не повезло.

В целом, если два вышеуказанных исправления не помогли, это означает, что ваша светодиодная лента или контроллер, возможно, неисправны .

К сожалению, на самом деле нет экономичного способа обойти это, и лучший вариант , который вам остается, — это заменить один или другой или оба этих компонента.

Чтобы сузить круг вопросов, вы можете попробовать использовать другой контроллер для работы со светодиодной лентой .

Если это не сработает, вам определенно придется заменить светодиодную ленту.

Последнее слово: светодиоды неправильного цвета

Хотя светодиодные ленты — отличный и относительно недорогой способ добавить немного характера и очарования вашим жилым помещениям, они не застрахованы от дефектов.

Итак, если вы выполнили все эти советы безуспешно, лучше всего заменить все.

При этом мы всегда знаем, что некоторые из вас найдут новые и невероятно творческие способы решения проблемы самостоятельно. Если вы один из этих людей, мы хотели бы услышать все о ваших методах в разделе комментариев ниже.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Как устроены светодиодные лампы 220 В

Принцип работы драйвера в лампе на светодиодах

Причины выхода из строя осветительных LED-приборов

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Как разобрать светодиодную лампочку

Выявляем причину выхода из строя светодиодной лампочки

Замена светодиодов лампочки: насколько это сложно

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

Как проверить и заменить блок питания светодиодных светильников

Причины моргания светодиодных ламп: методы устранения

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Заключение

Ремонт светодиодных ламп своими руками

Конструкция светодиодных ламп

Диагностика и замена светодиодов

Ремонт драйвера

конструкция и принцип работы, как заменить и отремонтировать

Основные элементы

Принцип работы

Распространенные неисправности

Рекомендации по ремонту

Восстановление LED-лампы

Светодиодная люстра

Ремонт светодиодного драйвера своими руками

Ремонт светодиодных ламп своими руками: пошаговое руководство

Принцип работы и устройство светодиодной лампы 220 V

Основные причины поломок светодиодных ламп

Качественный ремонт светодиодных ламп своими руками

Как разобрать светодиодную лампу и выявить неисправности

Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками

Устранение основных причин моргания светодиодных ламп

Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов

Инструкции по ремонту светодиодных ламп своими руками

Устройство диодного прибора

Назначение и разновидности цоколей

Роль драйвера светодиодной лампы

Особенности монтажной платы

Нюансы устройства LED-элементов

Специфика работы радиатора

Несколько слов про оптику

Частые причины неисправностей

Предварительная диагностика устройства

Как разобрать светодиодный модуль?

Способ #1 — откручивание

Способ #2 — нагревание феном

Самостоятельная замена светодиодов

Решение проблем с драйвером

Выводы и полезное видео по теме

Ремонт светодиодных ламп своими руками: пошаговая инструкция

| Новости техники и ремонта электроники

LED Лампочка Ремонт своими руками в домашних условиях.EET-2021

Нравится:

Общие проблемы со светодиодным освещением

1. Мерцание светодиода

2. Жужжание или гудение светодиода

3. Слишком яркий свет

4. Слишком тусклый светодиодный свет

5. Светодиод перестал работать

6. Светодиод мигает, а затем гаснет

7. Светодиодное затемнение не работает

8. Светодиодная лента показывает неправильный цвет

9. Встраиваемый светодиодный свет выключается через несколько секунд

10. Встраиваемый светодиодный светильник со случайным выключением

11. Светодиодный свет привлекает насекомых

12. Перегрев светодиодной лампы

13. Перегорание светодиода

14. Неправильный угол луча светодиода

15. Загрязнение светодиодов синим светом

16. Использование светодиодов в светильниках накаливания

17. Использование светодиодной лампы при сверхвысоком токе / мощности

18. Низкий индекс цветопередачи

19. Неправильный светодиодный драйвер

20.Луковицы кукурузы выступают из абажура

Заключение

Устранение неисправностей светодиодов — проблемы с источником питания светодиодов

Мои светодиодные лампочки продолжают перегорать?

Что вызывает перегорание светодиодных ламп?

Светодиодная лампа горит в одной розетке

Почему новая светодиодная лампа сразу перегорает?
