Размеры ворот для гаража: стандартные размеры гаражных ворот для легкового автомобиля
Выбор оптимального размера ворот для гаража — не такая простая задача, как может показаться на первый взгляд. Недостаточно просто знать габариты автомобиля, который будет в нем храниться. Нужно учесть особенности помещения и принцип работы ворот, оценить, насколько удобен заезд в гараж. Ниже — несколько полезных советов, которые помогут определиться с выбором.
Существуют ли стандартные размеры гаражных ворот?
Стандартизировать размеры гаражных ворот сложно, во-первых, потому, что существует множество видов автомобилей, которые значительно отличаются по габаритам. Так что ворота, которые можно назвать стандартными для обычной легковой машины, для микроавтобуса не подойдут.
Во-вторых, рынок предлагает большое количество гаражных ворот разных типов — распашные, роллетные, секционные, подъемно-поворотные. При этом сама конструкция ворот во многом и определяет требования к размерам гаража и территории перед ним.
Например, при открытии секционные ворота должны свободно размещаться под потолком. Для роллетных ворот понадобится место над проемом или внутри него для установки короба или консолей. Выбирая распашные ворота, необходимо предусмотреть дополнительное пространство перед гаражом или внутри помещения для открытия створок.
В-третьих, на размеры ворот влияет расположение гаража. Если заезжать в него нужно с узкой улицы с резким поворотом, лучше закладывать в проем дополнительные сантиметры.
Таким образом, оптимальными можно считать те размеры ворот, которые подбираются на основании всех перечисленных нюансов. Чтобы это стало возможным, опытные производители создали широкую размерную сетку ворот для любых гаражей.
Как рассчитать размер проема, исходя из количества и типа машин?
Главная задача любых гаражных ворот — обеспечить свободный въезд в помещение и выезд из него. Поэтому при расчете размера проема под их установку нужно прибавить к ширине кузова машины (включая боковые зеркала) не менее 60 см.
- Для одного легкого автомобиля достаточно проема шириной 2,4-2,7 м.
- Для более внушительных джипа или микроавтобуса — 2,8-3 м.
- Владельцам двух машин нужно планировать проем шириной не менее 5 м.
При этом в самом гараже должно быть достаточно места, чтобы водитель и пассажиры могли беспрепятственно выйти из машины, не задев соседнее авто и не поцарапав дверь. В идеале ширина помещения больше ширины автомобиля с открытыми дверьми
На высоту проема влияют габариты машины, а также наличие на ее крыше антенны или багажника. В целом, высота подъемных гаражных ворот должна быть больше высоты авто не менее чем на 20 см.
Как тип гаражных ворот отражается на размерах проема?
Основное отличие ворот разных типов — в принципе их работы. От того, где располагается полотно или створки при открытии, зависит необходимый размер и проема, и помещения.

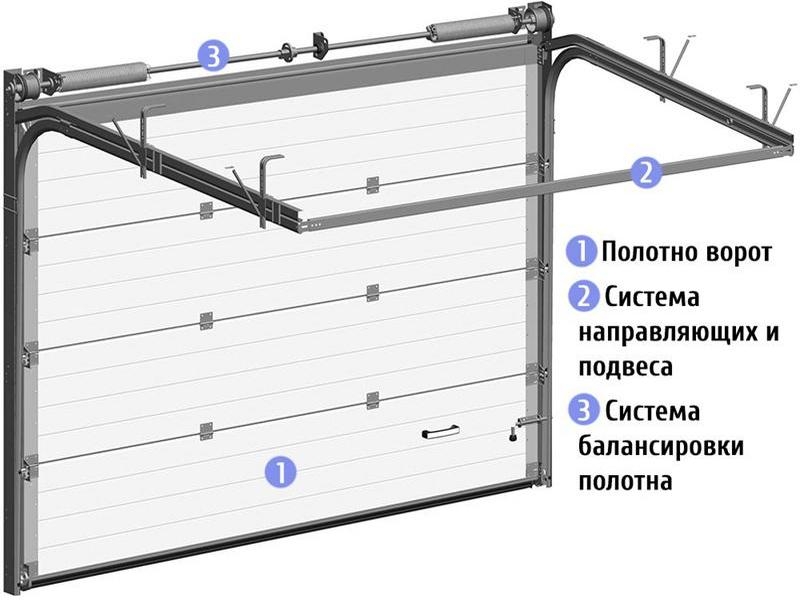

Например, выбирая секционные конструкции для своего гаража, важно помнить о том, что его глубины должно хватать для свободного размещения полотна под потолком. Чтобы рассчитать нужную глубину, прибавьте к высоте проема 50 см.

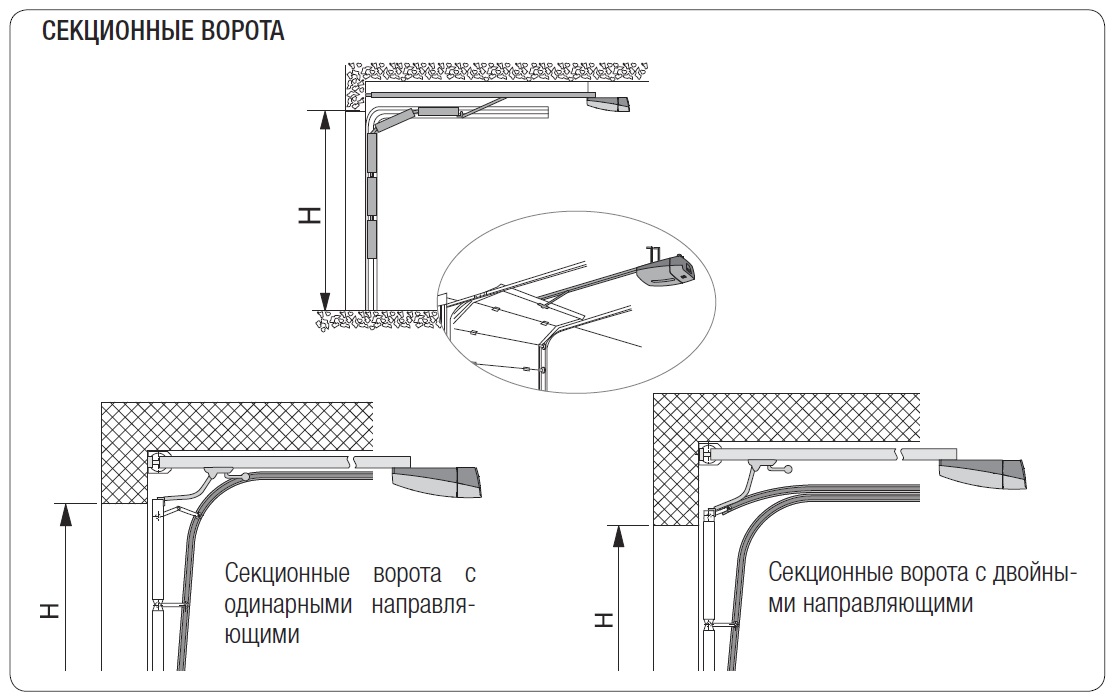

Еще одна важная деталь, о которой не стоит забывать, — высота перемычки. Это место на стене между краем проема и потолком, где монтируются торсионный механизм и направляющие, без которых секционные ворота не смогут работать. С учетом этого для небольших ворот площадью до 8 кв. м советуем предусмотреть перемычку
Кстати, заранее позаботившись о необходимой высоте перемычки, можно упростить себе жизнь и сэкономить, заказав ворота без доплаты за нестандартный тип монтажа. Если же притолока в вашем гараже в нужные параметры никак не вписывается, всегда можно приобрести конструкции с высоким или, наоборот, низким монтажом.
И, наконец, последнее условие, которое необходимо учитывать, — ширина пристенков. Оптимально, если они будут сделаны из бетона или камня, а их ширина будет
Влияет ли способ управления воротами на размеры проема и помещения?
Как будет осуществляться управление воротами — с пульта или вручную — лучше решить на начальных этапах. Это позволит избавиться от необходимости что-либо доделывать в помещении в будущем, тратя свои время и деньги.

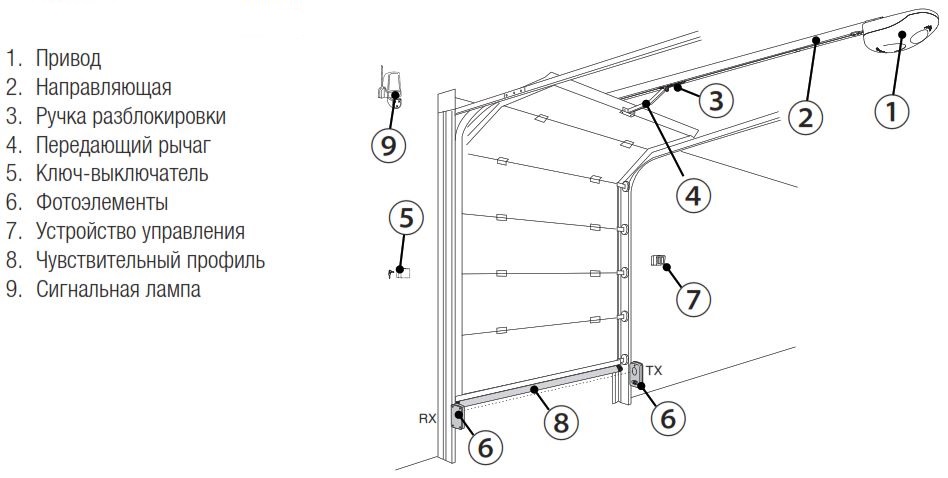

В частности, при установке автоматики появляется еще одно требование к размерам гаража — его глубина должна быть достаточной не только для полного открытия ворот, но и для монтажа электропривода. Так что если собираетесь использовать автоматику, при расчете глубины помещения предусмотрите еще 50 см.
Кроме того, если вы рассчитываете в будущем управлять воротами с пульта, нужно заранее провести кабель питания и установить на потолке розетку.
В остальном требования к автоматизированным конструкциям те же, что и к воротам с ручным управлением. Это объясняется тем, что современные электроприводы не только впечатляюще функциональны, но и компактны.
Если по каким-то причинам секционные ворота вам не подходят, например, гараж неотапливаемый, а значит, нет смысла в покупке «теплых» конструкций, можно рассмотреть возможность установки роллетных ворот на гараж. При открытии они сворачиваются в рулон вверху проема.
В целом, такие ворота подойдут для гаража, даже если в нем над проемом проходят вентиляционные трубы и другие инженерные системы, а также если заезжать в помещение приходится прямо с тротуара либо перед гаражом мало свободного места.
Конструкции роллетного типа устанавливаются внутри помещения, снаружи или в проеме и могут быть изготовлены на заказ практически любого размера. Максимальная ширина — 7 м.

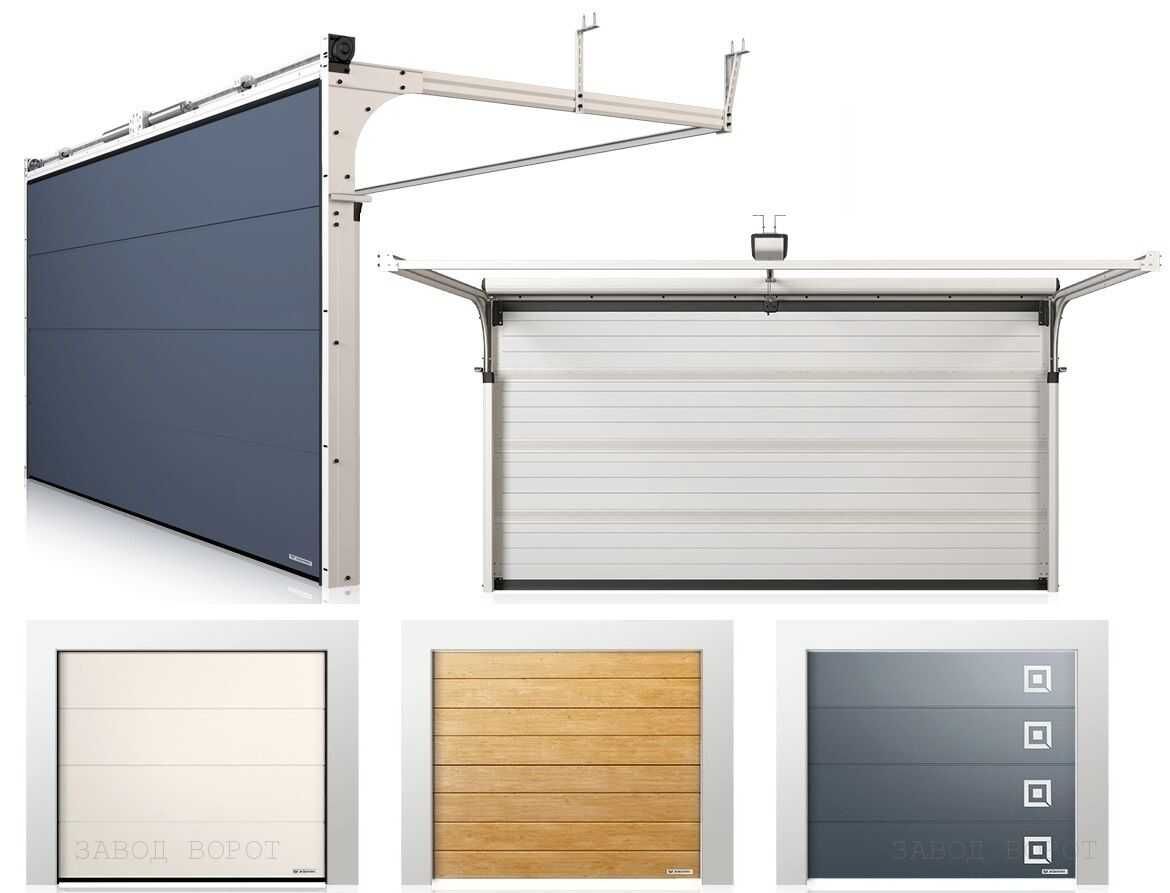

Стандарты секционных ворот «АЛЮТЕХ»
ГК «АЛЮТЕХ» предлагает свою размерную сетку для гаражных секционных ворот, разработанную с учетом требований рынка. Минимальные параметры по высоте и ширине — 1750*1750 мм
При этом компания изготавливает конструкции не только стандартных, но и индивидуальных размеров — под конкретный проем. Однако для того, чтобы заказчику не приходилось переплачивать за незначительные отклонения ворот от стандарта, «АЛЮТЕХ» использует в своей размерной сетке минимальный шаг — всего 5 мм.
Еще одно предложение от компании, которое заинтересует самых рачительных хозяев, — внушительная скидка на самые ходовые размеры ворот. По условиям акции можно приобрести ворота в одном из пяти популярных цветов и одном из тринадцати типоразмеров со скидкой более 20%. К заказу доступны готовые изделия как с ручным, так и с автоматическим управлением. При этом выгоднее покупать ворота сразу в комплекте с электроприводом, так как разница в цене — минимальная, а в удобстве эксплуатации — колоссальная.
Для хозяев покупка изделий в одном из стандартных размеров, а также ворот, участвующих в акции, — это возможность сэкономить не только деньги, но и время. Как правило, такие конструкции поставляются в срок не более 7 дней.
Если же вы цените повышенный комфорт и не намерены на нем экономить, если вам нужны ворота, за которыми авто будет как за каменной стеной — в тепле и безопасности, если вы ставите на первое место качество и ищите конструкции, которые будут безотказно работать долгие годы, — всегда есть возможность приобрести ворота по индивидуальному заказу. Такие изделия стоят ненамного дороже и изготавливаются дольше, зато будут сделаны на 100% в соответствии с вашими пожеланиями.
Выбор размера гаражных ворот для легкового автомобиля, микроавтобуса или нескольких машин — задача ответственная. От того, насколько качественно она будет выполнена, зависит, как будут работать ворота и насколько удобным будет ваш гараж. Надеемся, что наши советы помогут вам все сделать правильно!
Размеры гаражных ворот для автомобиля (легкового, джипа)
Гараж – это гордость каждого автовладельца. Именно поэтому важно обустроить его максимально правильно.
Прежде, чем приступать к расчетам ширины ворот для гаража, следует учесть 3 главных критерия:
- Какого типа требуются ворота. Для каждого вида расчет будет свой. К примеру, ширина секционных гаражных ворот будет несколько больше ширины других ворот для гаража за счет массивных креплений и установок.
- Какой производитель в приоритете, каков его модельный ряд?
- Подбор размеров происходит на основе ГОСТов и стандартных габаритов.
Стандартные размеры ворот для гаража для легкового автомобиля обладают такими показателями:
- Минимальная ширина составляет 2,25 м, средняя – 2,5 м.
- Минимальная высота составляет 2 м.
- Максимальная ширина не имеет ограничений.
Стандартная ширина гаражных ворот меняется зависимо от вида транспорта, помещаемого в гараж:
- Для мотоцикла нужны ворота шириной минимум 1,8 м.
- Для легкового автомобиля необходимо хотя бы 2,5 м.
- Для микроавтобуса или джипа нужно как минимум 2,8 м ширины проема.
- Для двух автомобилей нет четко обозначенных рамок, однако на практике ворота делают шириной минимум 4,8 м в случае использования одной общей конструкции.
Рисунок 1: Расчет размеров гаражных ворот
При расчете нужно учитывать, что пространство, предназначенное для проезда ТС, будет меньше размеров проема ворот гаража, поскольку некоторое место будет отведено под раму, привод, направляющие (в случае с секционными воротами), короба (в случае с рулонными воротами).
Ширина гаражных ворот на 1 машину
Чтобы определиться с размером ворот для гаража на 1 машину просто следуйте алгоритму:
- К ширине автомобиля добавьте 30-45 см справа и слева. Например, если автомобиль имеет стандарт ширины 185 см, то ворота по итогу должны быть 275 см.
- Высота рассчитывается по формуле «высота ТС + стандарт запаса». Согласно ГОСТу высота может колебаться в пределах 2,3-2,6 м.
- Учитывайте уровень перемычки, насколько глубоко открываются ворота внутрь гаражного помещения, а также каково минимальное боковое расстояние помещения.
Оптимальный размер ворот гаража на 1 машину варьируется в пределах от 2,5 м в ширину и от 2 м в высоту до неограниченных показателей.
Рисунок 2: Гаражные ворота на 1 машину
Ширина ворот для гаража на 1 машину рассчитывается с учетом таких факторов:
- Размер автомобиля. В случае, если планируется его замена в перспективе, лучше сделать «запас» на этапе проектирования воротной конструкции.
- Планировка участка. Нужно проанализировать подъездные пути, угол поворота ТС – вероятно, нужна будет ширина ворот больше, чем стандартная.
- Порядок эксплуатации гаража. Будет ли он использоваться только для стоянки авто, или в нем планируется хранить другие вещи.
Оптимальный размер гаражных ворот под джип
Ширина ворот гаража для джипа рассчитывается по тому же алгоритму и правилам, как и в случае обычного легкового авто. Однако есть другая особенность – высота ворот. Джип значительно выше, поэтому нужно быть внимательным к типу ворот и их размерам по высоте. Также следует помнить, что ширина джипа тоже больше за счет массивных боковых зеркал. Наиболее удачным считается ширина ворот от 3 до 3,5 м.
На примере ToyotaLandCruiserJ200 четко видны особенности выбора размеров под такое авто. Габариты машины составляют 4,95х1,97х1,88 м. Взирая на это, идеальным будет размер ворот 3х2,5 м.
Рисунок 3: Гаражные ворота под джип
Размеры ворот для гаража на 2 машины
В случае с гаражными воротами на 2 машины ситуация обстоит немного сложнее. Это связанно с тем, что могут быть установлены как одни ворота на 2 авто, так и отдельные для каждого. В последнем случае достаточно обычных размеров. Если же въезд один, то применяется ГОСТ, согласно которому размеры должны составлять 6 метров. Однако многие автовладельцы делают его меньше, ссылаясь на то, что одновременно оба автомобиля все равно не выезжают.
Ширина ворот в гараже на две машины должна открывать беспрепятственный проезд обеих. Значительно проще это сделать с двумя отдельными воротами, ведь такой вариант имеет и другие достоинства:
- каждое авто получает собственное место;
- при отсутствии электричества проще закрыть вручную;
- меньшие потери тепла в холодную пору года;
- отпадает необходимость в сложных маневрах при въезде в гараж;
- экономия финансов.
Рисунок 4:Гаражные ворота на 2 машины
К тому же выбор такого варианта избавит от сложности с расчетами того, какой должна быть оптимальная ширина ворот для гаража. Ведь сделать это для двух авто (даже разных габаритов) значительно проще, нежели подбирать варианты для общего проезда.
Стандартная высота
Строительство гаража необходимо проводить с учетом того, какой автомобиль будет в нем стоять. Это важно, ведь ворота необходимо выбирать, подстраиваясь под габариты авто, особенно в плане высоты. Размеры гаражных ворот для микроавтобуса будут отличаться параметрами от подобного изделия для легковушки.
В случае с легковым авто достаточно высоты ворот в 210 см, в то время, как владельцам более габаритных транспортных средств потребуется большая высота. Это приводит к возрастанию высоты гаражных стен и ворот до 300 см и 270 см соответственно.
Стандартный размер ворот для гаража для джипа (кроссовера)
Еще до постройки любого объекта необходимо понимать для чего он будет нужен, рассчитать все необходимые размеры и площадь, а также подобрать материал.
Размер ворот для гаража должен рассчитываться до покупки или их изготовления. Так как это очень весомый параметр, от которого зависит не только наиболее удобная постановка автомобиля, но и его целостность. Стандартный размер гаражных ворот под джип имеет размеры от 3000*2500 мм.
Оптимальные размеры гаражных ворот для джипа
Чтобы рассчитать оптимальные размеры нужно учитывать несколько факторов, а именно:
- размеры кроссовера, он должен въезжать в гараж свободно;
- оптимальная ширина гаражных ворот для джипа, т.к. при въезде нужно учитывать не только габариты машины, но и место для поворота, чтобы вписаться в проезд;
- тип ворот (секционные, рулонные и пр.). При выборе типа ворот необходимо помнить о том, что для них также потребуется дополнительное пространство;
- высота ворот в гараже для джипа. При расчете этого параметра нужно учитывать не только высоту авто, а также особенности конструкции гаража, например въездной трамплин.
Минимальный размер гаражных ворот
Принято считать, что минимальная ширина гаража составляет 2,25 метра; минимальная высота – 2 метра. Так как речь идет о воротах в гараж под кроссовер, то в данном случае необходимо измерить габариты машины и прибавить к полученной цифре по 30 см с каждой стороны. Таким образом, получаются следующие параметры:
Средняя высота джипа – 1900 мм + 300 мм = 2200 мм;
Средняя ширина джипа – 2200 мм + 300 мм = 2500 мм.
Именно такие размеры секционные ворота считаются минимально допустимыми, но не стоит забывать также об особенностях их конструкции и учитывать размеры при монтировании и установке.
Большинство владельцев авто рекомендуют размер гаражных ворот под джип производить все же с запасом, так как это позволит поместить машину с большим удобством и комфортом.
Как выбрать размер ворот для гаража. Гаражные ворота стандартные размеры
Заказывая гаражные ворота, важно определить их характеристики настолько точно, насколько возможно. Даже самые современные решения с подъёмным механизмом окажутся бесполезны, если владелец неправильно определит величину проёма.
Выбирайте размер ворот для гаража тщательно, и это избавит вас от многих сложностей:
- створка будет плотно прилегать, не оставляя щелей;
- подъёмный механизм не заклинит в самый неподходящий момент;
- в конструкции не образуются трещины, щели и другие повреждения;
- автомобиль не деформируется, не повредится из-за неудачного манёвра и ошибки на пару сантиметров.
Проводя расчёты, нужно принимать во внимание и типовые значения проёмов, и разновидность ворот, которые используются, и особенности земельного участка.
Попробуем разобраться с тем, какие требования наиболее актуальны при монтаже секционных ворот. Сегодня эти решения особенно востребованы на рынке. Их активно используют при строительстве частных домов и загородных коттеджей. Они надёжны, безопасны и универсальны.
Ворота, которые легко поднимаются и опускаются, экономят пространство перед гаражом — им проще пользоваться зимой: не придётся расчищать сугробы, прежде чем удастся открыть створки. Их легко снабдить автоматическим механизмом. Можно обойтись и без него, чтобы немного сократить расходы на проект, но придётся каждый раз открывать и закрывать гараж вручную
Размер ворот для гаража зависит от количества машин
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.
Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
Какая высота ворот будет оптимумом
Проектируя по запросу гаражи из практичных сэндвич-панелей, компания «Строй-Фрост» обычно ориентируется на 210 см. Этого достаточно для владельцев седанов, внедорожников и кроссоверов (если только крышу не венчает багажная система).
Чтобы парковать и хранить авто покрупнее, потребуется индивидуальный проект. Ворота в потолок попросту невоплотимы технически (не забывайте о высоте притолоки). Придётся заказывать трёхпанельный гараж, добавив стенам высоты: вместо прежних 240 см — полные 300 см. Такой проект обойдётся при реализации заметно дороже.
Размеры гаражных ворот – стандарты ширины и высоты
Занимаясь проектированием гаража, основное внимание уделяют расчету его размеров. И здесь важны не только общая высота, ширина постройки, но и гаражные ворота.
При выборе готовых заводских створок параметры проема подгоняют под стандарты. При самостоятельном изготовлении ситуация сложнее. Нужно правильно рассчитать размеры проема и не ошибиться при сборке ворот.
Разберем все ключевые моменты, от которых зависит точность расчетов.
Пользователи часто ищут:
Типовые размеры гаражных ворот
При разработке чертежа конструкции важно учесть:
- Габариты, количество размещаемых автомобилей. Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
- Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
- Как близко гараж находится от забора, автомагистрали.
- Способ открытия дверей. Потребуется установка калитки или нет.
- Предполагается ли усовершенствование этой машины или покупка новой.
Если решено заказывать ворота у одного из производителей, то лучше заранее ознакомиться с их размерной сеткой полотен или пригласить на объект замерщика.
Стандартные
Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.
С этой целью к ширине машины прибавляют по 30 см с каждой стороны.
Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.
Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.
Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:
- распашные – 4*2 м;
- рулонные (рольставни) – 4*2,7 м;
- секционные – 2,25*2 м;
- откатные (сдвижные) – 3*1,9 м;
- подъемные с поворотом – 2,4*2,2 м.
ГОСТ размеров металлических ворот для гаража:
Минимальные
Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.
При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.
По высоте ворота гаража должны быть минимум 1,8 м, но находиться в помещении с такими низкими потолками будет некомфортно. Поэтому на высоте лучше не экономить.
Максимальные
Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.
В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.
При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.
Распространенные размеры проема в зависимости от типа ворот
Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы при необходимости попасть в помещение со двора.
Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).
Разберем особенности устройства каждого из них.
Распашные
Общепринятый вид ворот для гаража.
Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.
Распашные ворота легко сделать самостоятельно.
Минус – необходимо свободное пространство перед гаражом для открытия.
Материал для обшивки:
- профнастил;
- листовая сталь, оцинковка;
- филенка;
- дерево.
Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.
Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.
Сдвижные (откатные)
Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.
Удобство сдвижной конструкции – в возможности автоматизации управления. Не требуется свободное пространство перед входом.
Популярны, как в частных жилых владениях, так и в производственных цехах.
Минимально допустимые значения ширины и высоты – 3*1,9 м.
Максимально допустимые – 40*20 м (используются в промышленных целях).
Секционные
Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.
Секционная створка подойдет даже под небольшой дверной проем.
Перед монтажом важно предусмотреть:
- Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
- По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.
Секционные ворота часто устанавливают в гаражах с двумя автомобилями.
Подъемно-поворотные
Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.
Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.
Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.
В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.
Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.
Рулонные
Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.
С каждой стороны под направляющие оставляют по 13 см.
Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.
Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.
Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.
Максимальная ширина и высота рулонных ворот – 11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.
Ширина и высота ворот в зависимости от типа автомобиля
Разберем какие размеры ворот оптимальны для разных автомобилей.
Легковой
Высота должна быть удобной для прохода даже высокого человека, поэтому правильно выбрать в пределах от 2 до 2,2 м. Этого показателя хватит для заезда легкового автомобиля с багажником.
При расчете ширины ворот гаража берется ширина авто с боковыми зеркалами и прибавляется допуск. Для стандартного прямого въезда допуск составляет от 20 до 30 см, при расположении въездного пути под углом – от 40 до 50 см.
Кроссовер (джип), микроавтобус
Внедорожник, как и микроавтобус, всегда больше обычного легкового автомобиля.
Поэтому по ширине нормальным показателем станет 2,8 м. По высоте – от 2,5 м до 3 м.
Яркий пример – Тойота Ленд Крузер модели J200. Параметры автомобиля (длина, ширина, высота) – 4,95*1,97*1,88 м. Подходящие габариты ворот под такой внедорожник – 3*2,5 м.
Грузовой (ГАЗель)
Гараж под грузовую ГАЗель отличается большей длиной, что связано с параметрами самой машины.
Если длина авто составляет до 8 м, то при условии прямого заезда хватит ширины в 1 м, с угловыми поворотами показатель придется увеличивать до 1,5 м. Для более габаритных грузовых машин создается конструкция больших размеров.
Фура и автобус
Возводить капитальный гараж для такого транспорта в частном доме нецелесообразно. Дешевле и проще ставить машину на автостоянку.
Такие строения используются промышленными, сельхозпредприятиями для размещения КАМАЗов, бортовых машин, фур.
Не имеют ограничений по ширине гаражи в службе МЧС, где одновременно ставятся несколько пожарных машин.
То же самое касается троллейбусного, автобусного депо.
Габариты ворот в зависимости от количества автомобилей
Гаражи для разного количества машин имеют существенные отличия, регулируются нормами действующих ГОСТов.
Для одного автомобиля
Для точного расчета размеров ворот рекомендуется учесть следующее:
- К ширине транспортного средства нужно добавить с каждой стороны по 30 см.
- Высота определяется простой формулой: «высота авто + стандарт запаса». В соответствии с ГОСТом величина колеблется от 2,3 до 2,6 м.
- Во внимание берется способ открытия ворот, высота размещения короба, перемычек .
Средними размерами ворот в гараже на один автомобиль считается ширина в 2,5 м, высота от 2 м и более.
Для двух
В этом случае важно принять решение, общими ли будут створки или для каждой машины отдельными. Выбор индивидуален и зависит не только от предпочтений, но и частоты пользования автомобилями.
При выборе единого полотна для обоих легковых транспортных средств оптимальной шириной будет диапазон от 4 до 5 м. Между припаркованными машинами должен остаться зазор 0,5–0,7 м.
В случае выбора отдельных ворот параметры проема подбираются под каждую машину. Зазор при парковке сохраняется.
Рекомендуем другие наши материалы:
Стандарты известных брендов относительно секционных конструкций
Каждый производитель имеет свою размерную сетку. Разберем параметры наиболее известных компаний.
DoorHan
У компании «Дорхан» при стандартной комплектации гаражных изделий высота составляет от 1,8 до 3 м. При этом размерный шаг – 0,1 см.
Ширина находится в пределах 2-3 м с таким же шагом.
Ходовыми считаются ворота шириной – 2,5 м, 2,7 м, 3 м.
Hormann
У компании «Хорман» размерный шаг значительно меньше – 0,25 см.
Типовыми считаются модели с размерами (шириной и высотой):
- 2,25*1,875 м;
- 2,25*2 м;
- 2,25*2,125 м.
Выпускаются модели шириной 2,375 м, 2,5 м, 2,75 м и до 6 м. Высота может оставаться такой же, как указана выше.
Ryterna
Ассортимент их продукции не так велик, как у других компаний. Выпускаются типичные модели ворот шириной:
- 2,15 м;
- 2,26 м;
- 2,37 м;
- 2,5 м;
- 3 м.
Размерный шаг – 11 см.
Alutech
«Алютекс» отличается наибольшим ассортиментом как ворот в гараж, так и дверей в дом, заборов.
Размерный шаг – 0,125 см.
Запущено производство двух типовых моделей ворот:
- Материал – сэндвич-панели толщиной 40 мм. Фурнитура – оцинкованная сталь. Максимальный размер – 6*3 м.
- В этой модели обшивка выполнена утолщенными сэндвич-панелями 45 мм, а вся фурнитура из нержавеющей стали. Ворота отличаются хорошей теплоизоляцией, поэтому отлично подойдут для регионов с холодным климатом. Максимальная величина – 6*3 м.
Минимальные параметры выпускаемых гаражных конструкций (ширина, высота) – 2,25*2,085 м.
Влияние автоматики на размеры ворот
Установка автоматического управления занимает в дверном проеме дополнительное пространство, что следует учесть при расчете габаритов полотна. Модернизацию механических створок рекомендуется спланировать заранее.
Оснащение входа в гараж автоматической системой управления дает владельцу следующие преимущества:
- Открывать, закрывать ворота получится не выходя из автомобиля, нажимая на пульте соответствующую клавишу.
- Есть возможность подключить регулирование работы гаражных створок к системе «умный дом». Контролировать весь процесс выйдет со смартфона, подключенного к интернету.
- Автоматика гарантирует повышенную устойчивость изделия ко взлому и несанкционированному проникновению.
Лучше отдавать предпочтение приводам, которые продолжают функционировать независимо от наличия электричества.
Итак, для точного определения размеров ворот важно учесть параметры автомобиля, тип створок, способ открытия и правильно отобразить все это при разработке проекта конструкции, ориентируясь на ГОСТы.
Какими должны быть стандартные размеры гаражных ворот
Когда планируется устанавливать гаражные ворота размеры играют ключевую роль, так как при этом важно обеспечить достаточно пространства для проезда транспорта. Можно использовать стандартные или расчетные габариты. Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты. Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы.
Подробнее о понятии стандарта
Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:
- Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
- Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
- Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
- Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
- Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.
В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.
Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.
Оптимальная ширина и высота
В первую очередь учитываются размеры авто. Причем опираться рекомендуется на параметры тех автомобилей, которые будут стоять в гараже.
Разница в габаритах между разнотипными моделями значительно варьируется, поэтому гаражные створки для «жигулей» не подойдут «газели», которая превосходит по ширине примерно на 50 см. Но следует учитывать еще и допуски, чтобы транспорт свободно заезжал в проем.
Смотрим видеоролик:Разновидности ворот и их особенности
Параметры от минимальных до максимальных
Учитывая существенные расхождения в габаритах транспорта, лучше ориентироваться на разбег от наименьших до наибольших значений. Каждая конструкция имеет свои нюансы, поэтому диапазон размеров формируется в индивидуальном порядке для каждого случая.
Высота проема для гаража по ГОСТу: варьироваться от 2,3 м до 2,6 м. Помните, что высота джипа может отличаться от высоты легкового авто.
Рулонные модели
Минимальная ширина и высота, соответственно: 750х750 мм, однако, данный вариант нецелесообразно обустраивать в качестве основного въезда в гараж. Поэтому нужно исходить из размеров личного транспорта. Допустимая ширина проема складывается из ширины авто и допусков, которые в среднем составляют 30-40 см, причем с двух сторон. Усредненная высота гаражных въездных створок для легкового транспорта находится в пределах 2,2-2,5 м.
Размеры рулонных необходимо планировать с учетом, что рулонному блоку нужно место в проеме, в итоге они окажутся значительно ниже.
Если рассматривать максимальные габариты рулонных конструкций, можно изучить предложения всех производителей. Результатом будет максимальная ширина и высота, соответственно: 11х8 м.
Нужно помнить, что чем крупнее изделие, тем дороже оно обойдется. Это обусловлено общим утяжелением, а значит, в таких моделях используется усиленная фурнитура.
Откатные конструкции
Минимальные значения ширины, высоты: 3 м, 1,9 м. Этого вполне достаточно для проезда легкового транспорта. Если нужны более крупные габариты проема, размеры увеличивают до нужных значений с шагом по ширине и высоте, соответственно: 0,5 м; 0,2 м. Учитывая способ открывания, откатные конструкции можно установить в максимальных габаритах: 40х20 м.
Распашные ворота
В данном случае просчитывается достаточное количество свободного пространства рядом с проемом со стороны улицы или участка.
Правильное планирование параметров размеров и параметров напрямую связано с предполагаемой стоимостью изделия.
Минимальные параметры таких конструкций по ширине и высоте: 3х1,9 м. Наиболее распространенные стандартные размеры гаражных ворот распашного типа: 4х2 м по ширине и высоте.
Стандарт секционных конструкций
Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.
DoorHan
Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.
Стандартные размеры секционных моделей Дорхан
Hormann
Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.
При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.
Размерный ряд: секционных конструкций Hormann
RYTERNA
Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.
Alutech
Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.
Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.
Стандарты для автоматических конструкций
В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.
Тип конструкции 1:Рулонные
Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.
Тип конструкции 2:Подъемные
Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.
Тип конструкции 3:Секционный
Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.
Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.
При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу.
размеры разных видов, как правильно рассчитать, в том числе для подъемных инструкция
Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.
Оптимальные размеры ворот для гаража
При проектировании и строительстве гаража используется СНиП 2.07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.
Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.
Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.
При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль
Условно можно выделить следующие правила при проектировании гаражных ворот:
- высота — должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
- ширина — при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.
При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L — ширина гаражных ворот, L1 и L2 — ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 — сумма расстояний между краем автомобиля и границами проёма в метрах.
Подъёмно-поворотные ворота
Подъёмно-поворотные гаражные ворота — это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.
При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.
Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см
При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.
В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:
- высота — высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
- ширина — высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.
С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.
Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.
Подъёмно-секционные ворота
Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.
Подъёмно-секционные ворота практически не уменьшают высоту проёма
При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно — до 5 см в зависимости от производителя.
Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (h2 + 0,2) + 0,1, где h2 — высота транспортного средства, 0,2 — расстояние от крыши автомобиля до проёма в метрах, 0,1 — расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.
С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:
- высота — H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
- ширина — L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.
При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.
Рулонные (роллетные) ворота
Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.
Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции
Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.
Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:
- высота — H ≥ h2 + 0,2;
- ширина — L ≥ L1 + 0,8.
Складывающиеся ворота
Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.
Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций
По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении — влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.
В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций — 50 см и более.
С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:
- высота — H ≥ h2 + 0,2;
- ширина — L ≥ L1 + 0,8 + 0,3.
При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.
В итоге ширина одной секции умножается на их количество — такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.
Распашные ворота
Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.
Распашные ворота не изменяют размеров проёма гаража
При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот — на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.
Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.
Расчёт параметров ворот для грузовых автомобилей
Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.
Габаритные размеры грузового автомобиля с открытым кузовом
Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.
Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей
Заезд в одной плоскости с полом гаража | ||
Длина автомобиля | Ширина автомобиля | Добавочная величина |
6–8 м | 2–2,5 м | 1 м |
8≥ м | 2,5≥ м | 1,2 м |
Заезд под углом к плоскости гаража | ||
6–8 м | 2–2,5 м | 1,5 м |
8≥ м | 2,5≥ м | 1,8–2 м |
Пример расчёта проёма под установку распашных ворот
В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:
- высота — H ≥ 2,4 + 0,2 = 2,6 м;
- ширина — L ≥ 2 + 1 = 3 м.
Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.
Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.
— гараж с высоким подъемником Дверь для вас?
Часто треки изгиба гаражных ворот и пройдите чуть ниже потолка вашего гаража. Однако, если у вас есть дополнительное пространство между дорожками и потолка, стандартная установка ворот гаража может напрасно тратить часть вашего пространство. Решением является переоборудование гаражных ворот с высоким подъемом.
Узнайте, есть ли такой преобразование может быть правильным шагом для вас.
Стандартные размеры гаража
Размеры гаража могут отличаться широко в зависимости от вашего плана дома. Однако большинство дизайнеров допускают примерно от 9 до 10 футов в ширину и от 18 до 20 футов в длину на автомобиль с гаражными воротами шириной около 8 футов
Гараж на две машины обычно 20 футов шириной и длиной с гаражными воротами шириной около 16 футов если вмещаете обе машины, хотя вы также можете выбрать два стандартные гаражные ворота.
Вы могли заметить, что стандартных размеров по высоте гаража нет. Этот аспект измерения обычно зависит от конкретного дома. план.Минимальная высота — 7 футов, а в некоторых гаражах есть более высокие потолки, до 11 футов и более.
Даже с более высоким потолки, правда, дорожки для гаражных ворот часто устанавливаются с потолком от 7 до 8 футов. Но что, если тебе нужна твоя дверь выше?
Переоборудование гаражных ворот с высоким подъемом
Если у вас есть гараж дверь установлена на высоте 8 футов, но у вас потолок 11 футов или выше, тогда вы теряете какое-то пространство над головой в своем гараже. Здесь пригодится переоборудование гаражных ворот с высоким подъемом.
Как следует из названия, переход на высокий подъемник означает преобразование существующих система, не заменяя ее. Мало того, что вы можете сохранить ту же дверь гаража но вы просто расширяете существующие дорожки, а не заменяете их.
Обычно вам понадобится заказать комплект для переоборудования высокого подъема. Дистрибьютор комплекта запросит точная высота вашего гаража и размеры двери. В важной частью уравнения является разница в высоте между верхняя часть гаражных ворот и потолок.Вам также понадобится 12 дюймов место для установки.
со стандартными гусеницами, дверь начинает изгибаться по горизонтали, как только вы включаете механизм открытия. После того, как вы переоборудовали направляющие для ворот гаража в высокий подъемник, дверь идет вертикально по рельсам для этого дополнительный зазор перед изгибом по горизонтали чуть ниже высокого потолок. Однако снаружи ничего не меняется.
Причины переоборудования гаражных ворот с высоким подъемом
Основная причина преобразовать стандартную установку гаражных ворот в вариант с большим подъемником — это потому что вы хотите установить автомобильный подъемник, что вы видите на механический цех. Вы заводите машину на платформу, и она поднимает машина в воздух.
Подъемники автомобильные разные стили. Однако для жилого гаража вы, вероятно, глядя на вариант с двумя или четырьмя столбами. Любой стиль будет поднимите автомобиль чуть ниже потолка, оставив свободное пространство внизу.
При установке автомобиля лифтом, вы можете работать на своем автомобиле с открытой дверью гаража или закрыто. Вы также можете использовать автомобильный подъемник для хранения автомобиля зимой или машина для хобби, когда она не нужна.
Принятие решения о переоборудовании с высоким подъемом
Преобразование с высоким подъемом не большая или сложная работа. Однако лучше всего оставить профессионалы. Тем не менее, если у вас есть лишняя машина по какой-либо причине, Преобразование в высокий подъемник — хороший способ получить эту машину из вашего подъездная дорожка и под охраной вашего гаража. Высокий лифт преобразование также идеально, если вы устанавливаете автомобильный подъемник, чтобы вы могли работайте над своей машиной дома.
Если у вас высокий потолок гаража и у вас нет запасной машины, возможно, вам не понадобится конверсия с высоким подъемом.Вместо этого вы можете изучить способы использования дополнительное место для хранения вещей. Однако проконсультируйтесь с вашей гаражной дверью. специалисты, чтобы вы не мешали работе вашего гаража дверь.
Свяжитесь с нами в Hub City Overhead Door Co Inc для всех ваших потребностей в воротах гаража.
Какие бывают лифты?
Какие бывают лифты? | Garaga Inc. Перейти к основному содержаниюXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX «>
Стандартный лифт
Общий лифт для жилых проектов.В этом случае требуется 8 ½ дюймов для перемычки потолка с пружинами растяжения (устанавливаемыми над двумя горизонтальными направляющими). С пружинами кручения необходимо 12 дюймов (над коллектором ворот гаража).
При наличии электрического открывателя двери необходимо добавить 2 дополнительных дюйма. Если дверь выше проема, высота потолка должна измеряться от верха двери.
Торсионные пружины — самые популярные и рекомендуемые.
Технический чертеж стандартного лифта
Высокий подъемник
Используется, когда есть фрамуги (окна над проемом гаражных ворот) или когда цель состоит в том, чтобы максимально увеличить пространство по высоте внутри гаража.
Технический чертеж высокого подъемника
Низкий передний потолок
Требуется, когда недостаточно места для стандартного лифта.
Это означает, что пространство над дверью составляет менее 8 ½ дюймов для пружин растяжения и менее 10 дюймов для пружин кручения.
Технический чертеж низкой передней перемычки
Вертикальный подъемник полный
Частый лифт для коммерческих проектов. Используется, когда дверь открывается вертикально вдоль стены над ней.
В этом случае необходимая высота над головой равна высоте двери. (Подумайте о двери погрузочного дока).
Технический чертеж вертикального подъемника
Малая высота кузова сзади
Требуется, когда недостаточно места для низкой передней высоты над головой.
Это означает, что пространство над дверью составляет менее 8 дюймов для торсионных пружин.
Технический чертеж задней части с низкой высотой потолка
Вернуться к FAQКакая высота требуется над воротами жилого гаража?
Какая высота над дверью жилого гаража требуется? | Гарага Перейти к основному содержаниюXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX «>
Для установки торсионных пружин рекомендуется зазор 12 дюймов. (305 мм). С другой стороны, если доступно только от 4 ¾ дюймов (121 мм) до 12 дюймов (304 мм), лучше всего использовать двухколейную систему, предназначенную для небольшой высоты над головой. При оснащении гаражных ворот электрическим устройством открывания дверей добавьте 2 дюйма (51 мм) к стандартным подъемным механизмам
. Для системы с малой перемычкой
дополнительные 2 дюйма (51 мм) не требуются.
Чтобы помочь Вам сделать «осознанный» выбор при покупке новых гаражных ворот, обращайтесь к нам! Более того, мы можем предоставить вам бесплатное предложение.
Кручение 1 | добавочный номер 2 | ||
Высота потолка | Тип операции | Высота потолка | Тип операции |
0 «на 4 дюйма» | Невозможно (опустить изголовье двери) | 0 «à 4 ¾» | Невозможно (опустить изголовье двери) |
4 ¾ «12» | Низкая высота потолка (двухпутная система) | 4 ¾ «à 8 ½» | Низкая высота потолка (двухпутная система) |
12 дюймов и выше | Стандартный (радиус 12 дюймов) 3 | 8 ½ «и выше | Стандартный (радиус 10 дюймов) |
Кручение 1 | |
Высота потолка | Тип операции |
от 0 дюймов до 4 дюймов | Невозможно (опустить изголовье двери) |
от 4 ¾ «до 12» | Низкая высота потолка (двухпутная система) |
12 дюймов и выше | Стандартный (радиус 12 дюймов) (3) |
Расширение 2 | |
Высота потолка | Тип операции |
от 0 дюймов до 4 дюймов | Невозможно (опустить изголовье двери) |
от 4 ¾ «до 8 ½» | Низкая высота потолка (двухпутная система) |
8 ½ «и выше | Стандартный (радиус 10 дюймов) |
Преобразование: 1 дюйм. = 25,4 мм
1. Garaga рекомендует использовать торсионные пружины для улучшения работы ворот и повышения безопасности.
2. Garaga рекомендует использовать страховочные тросы с растяжными пружинами для большей безопасности.
3. Вы можете заказать радиус 15 дюймов с торсионными пружинами.
ВАЖНАЯ ИНФОРМАЦИЯ: Если используется электрический привод, добавьте 2 дюйма (51 мм) к высоте, требуемой для работы стандартного подъемника.
Вернуться к FAQЧто такое высота ворот гаража? Это имеет значение?
При обсуждении подвесных гаражных ворот необходимо учитывать несколько важных размеров и зазоры, необходимые для правильной установки.Один из наиболее запутанных и наименее понятных параметров — это запас по высоте. Что такое высота над гаражными воротами и какое значение это имеет для вас при рассмотрении вопроса о покупке новых подъемно-поворотных ворот? При исследовании гаражных ворот вы можете встретить такие термины, как стандартная высота над головой, низкая высота над головой, нулевой просвет, высота подъема и высота подъема.
В Overhead Door Co. из Центрального Джерси мы ежедневно отвечаем на вопросы, касающиеся запаса по высоте.
Высота потолка определяется как доступное пространство над дверью.
В зависимости от выбранного продукта необходимая высота для стандартной установки обычно составляет от 12 до 18 дюймов. Итак, если вы используете дверь высотой семь футов, типичная минимальная высота потолка будет восемь футов, оставляя двенадцать дюймов высоты над головой. Есть одна загвоздка — эта высота должна быть одинаковой для всей площади, под которой будет проходить дверь. Другими словами, высота потолка не может быть нарушена из-за желоба воздуховода, опорной балки, освещения или любого другого препятствия.
Боковые входные двери, которые открываются в зону ворот гаража, также должны быть приняты во внимание, так как они могут создать конфликт с направляющими ворот гаража. У нас часто есть кто-то, кто сообщает о высоте, измеренной исключительно в области двери, и мы удивляемся, когда мы проводим осмотр места и сообщаем им, что может потребоваться специальное отслеживание, или желаемый размер гаражных ворот не будет работать вообще из-за одного или нескольких из препятствия, упомянутые выше.
Существуют решения для установки потолочных гаражных ворот на высоту менее 6 дюймов, называемые фурнитурой с низким потолком.Существуют также специальные направляющие для значительного подъема ворот там, где в гараже значительно больше свободного пространства. Это называется высотой подъема или высотой подъема и используется там, где потолок гаража достаточно высок. Это специальное отслеживание обеспечивает очень привлекательный внешний вид в этих установках, а также может позволить использовать автомобильный подъемник для хранения дополнительной машины в гараже. В этих особых ситуациях необходимо уделить особое внимание сопряжению дверного изделия с соответствующей системой автоматического открывания гаражных ворот.
Высота потолка — очень важный фактор при разработке вашего проекта. Например, если вам нужна дверь высотой восемь футов, чтобы вы могли разместить в гараже специальный автомобиль, или если добавленная высота дополняет внешний вид проекта, вы также должны быть уверены, что потолок гаража может быть минимальным. девять футов от пола, без каких-либо препятствий, для базовой стандартной двери лифта.
Как видите, высота потолка — относительно простая концепция, но существует множество ловушек, которых следует избегать при разработке проекта и заказе дверной системы, которая будет соответствовать и работать должным образом.Лучший совет, который мы можем предложить, — привлечь вашего профессионала по гаражным воротам на раннем этапе. В компании Overhead Door Co. из Центрального Джерси мы всегда готовы предоставить помощь в проектировании, чтобы обеспечить правильный выбор оборудования для вашего проекта.
Посетите наш выставочный зал сегодня по адресу 952 Route 202 South на River Road, Branchburg, NJ, позвоните по телефону 908-722-5785, чтобы поговорить с одним из наших профессионалов, или посетите нас в Интернете по адресу www.OverheadDoorCo.com.
Руководство по подбору размеров коммерческих гаражных ворот
Коммерческие гаражные ворота необходимы для максимальной повседневной эффективности и обеспечения безопасного и удобного входа в ваше здание или объект. Но чтобы максимально использовать возможности гаражных ворот, вам нужны стиль и размер, которые лучше всего соответствуют вашим повседневным потребностям. К сожалению, многие новые владельцы бизнеса могут не знать о различных типах и вариантах гаражных ворот.
Размеры коммерческих гаражных воротПрежде чем вкладывать средства в новые коммерческие гаражные ворота, важно понять свой стиль и варианты размеров, чтобы убедиться, что устанавливаемый вами продукт облегчает посадку грузовиков и безопасную погрузку и разгрузку. Коммерческие гаражные ворота могут добавить вашей собственности стиля, универсальности и функциональности.
Двумя наиболее распространенными типами коммерческих гаражных ворот являются подъемные и складывающиеся:
- Подъемные двери: Стандартные подъемные гаражные ворота имеют ширину 32 фута на 2 дюйма и 24 фута на 1 дюйм в высоту. Обдумывая, какие коммерческие гаражные ворота лучше всего подойдут для вашей повседневной деятельности, определите, подойдет ли этот размер вашим потребностям. Если нет, поищите варианты гаражных ворот, которые могут быть сконструированы с увеличенными размерами по высоте, или поищите коммерческие ворота большего типа, такие как рулонные коммерческие ворота, с большей стандартной шириной и высотой.Подъемные гаражные ворота обладают высочайшей атмосферостойкостью, высокой безопасностью и повышенной энергоэффективностью. В зависимости от необходимого вам размера коммерческих подъёмных ворот, стиля, который вы хотите достичь, и вашего гаражного пространства, вы можете рассмотреть различные промышленные варианты.
- Складные коммерческие двери : Складные гаражные ворота идеально подходят для помещений с ограниченным пространством над головой и являются популярным выбором для многих предприятий, поскольку их легко открывать и закрывать работникам.Рулонная дверь обычно имеет ширину 30 футов на 4 дюйма и высоту 28 футов на 4 дюйма. У промышленных гаражных ворот есть три преимущества. Поскольку рулонные гаражные ворота изготовлены из стали, они обеспечивают надежную защиту и высокую устойчивость к погодным условиям. Они невероятно прочные и прослужат дольше, чем другие типы гаражных ворот. Благодаря тому, что эти коммерческие гаражные ворота являются сворачивающимися, они также экономят ваше пространство.
- Варианты с изоляцией : Многие коммерческие гаражные ворота также доступны с дополнительной изоляцией для повышения энергоэффективности вашего предприятия и защиты вашего помещения от суровых погодных условий, таких как влажность и экстремальные температуры.Если на вашем предприятии хранятся или перевозятся чувствительные материалы, изолированные гаражные ворота — идеальное решение, поскольку они защищают ваши интерьеры от потенциально агрессивных элементов. Но несмотря на то, что эти двери имеют несколько преимуществ, их конструкция немного меньше: 30 футов на 2 дюйма в ширину и 24 фута на 1 дюйм в высоту.
Стиль и материал ваших будущих гаражных ворот имеют большее значение, чем вы думаете.Вот почему ваши знания о размерах и типах коммерческих гаражных ворот важны. Вы хотите сделать правильный выбор, соответствующий потребностям вашей отрасли. Теперь, когда вы знакомы с основными типами стандартных промышленных гаражных ворот, вот более подробная информация о конкретных коммерческих гаражных воротах, их размерах и их преимуществах.
1. Гаражные ворота для обслуживания из прокатной сталиЭти коммерческие надземные гаражные ворота бывают разных размеров. Если вы ищете гаражные ворота для завода, склада или любого другого промышленного объекта, вам нужны прочные и надежные гаражные ворота.Промышленные гаражные ворота из рулонной стали точного размера выдерживают удары и стабильно работают с течением времени.
В зависимости от ваших потребностей в гаражных воротах служебные ворота из рулонной стали могут работать по-разному. Рабочие настройки включают цепную лебедку, ручной подъемник, ручную рукоятку или автоматический режим работы двигателя.
2. Гаражные ворота с рулонным листомГаражные ворота с рулонным листом популярны в погрузочных доках, служебных зданиях и складских помещениях, где требуется доступ и стабильная конструкция.Размеры этих коммерческих гаражных ворот могут быть изготовлены на заказ в соответствии с вашими потребностями. Например, вы можете найти гаражные ворота из прокатной стали, изготовленные на заказ в вариантах 18, 20, 22 и 24 калибра. Эти гаражные ворота просты в эксплуатации и могут прослужить всю жизнь.
3. Гаражные ворота из стали с ребрами жесткостиСтандартные промышленные гаражные ворота этого типа бывают разных размеров. Секционные гаражные ворота из ребристой стали также бывают различных моделей и размеров. Эти промышленные ворота идеально подходят для распределительных центров с интенсивным движением и погрузочных доков.Ребристый вид этих коммерческих ворот также может добавить элемент дизайна в эстетику ваших гаражных ворот.
4. Полноэкранные двери из алюминия и стеклаПравильный выбор гаражных ворот из алюминия или стекла для коммерческого использования придаст приятный блеск любому пространству. Благодаря прозрачности этого стиля гаражных ворот естественный свет может проникать в ваш офис, склад или внутреннее и внешнее пространство. Автосалоны, рестораны, пожарные части и современные коммерческие торговые площади часто используют эти красивые гаражные ворота.
Утеплять или не утеплять?Многие коммерческие гаражные ворота также доступны с дополнительной изоляцией для повышения энергоэффективности вашего объекта и защиты вашего помещения от суровых погодных условий, таких как влажность и экстремальные температуры. Если на вашем предприятии хранятся или перевозятся чувствительные материалы, утепленные гаражные ворота — идеальное решение, поскольку они защищают ваш интерьер от потенциально вредных элементов. Гаражные ворота с изоляцией также лучше защищают от шума.
Но, несмотря на то, что эти двери имеют несколько преимуществ, они немного меньше по размеру, 30 футов на 2 дюйма в ширину и 24 фута на 1 дюйм в высоту. Тем не менее, если вы живете в месте с экстремальными погодными условиями, утепление ваших коммерческих потолочных или складных гаражных ворот того стоит.
Все размеры, упомянутые выше, идеально подходят для грузовиков стандартных размеров, позволяющих легко и безопасно въезжать и выезжать. Если вы ожидаете, что большему количеству грузовиков или оборудования потребуется доступ к вашей собственности, вам будет полезно установить коммерческие гаражные ворота нестандартного размера.
Зная стандартные размеры коммерческих гаражных ворот, вы сможете лучше предугадать свои потребности и определить, грузовики каких размеров могут легко добраться до вашей собственности. Вы также сможете лучше понять типичные затраты и понять, как лучше согласовать затраты на продукт и установку.
Если вы не знаете, какого типа или размера гаражные ворота вам нужны, всегда полезно поговорить с профессиональным специалистом по гаражным воротам.
Подробнее с потолочными дверями BankoВ Banko Overhead Doors более 30 лет мы занимаемся установкой, ремонтом и техническим обслуживанием коммерческих гаражных ворот в Тампе, Флорида и прилегающих районах, включая Хиллсборо, Пинеллас, Паско, Херндон , Ламантины, округа Сарасота и Полк.Мы предлагаем широкий выбор коммерческих гаражных ворот, которые могут удовлетворить потребности вашего бизнеса, и многие стили доступны с настраиваемыми вариантами размеров. Для удобства наших клиентов мы также предлагаем бесплатные сметы на установку, быстрое время отклика и справедливые цены без скрытых затрат.
Запланируйте оценку услуг сегодня, заполнив нашу онлайн-форму, или позвоните нам сегодня по телефону 813-882-9900, чтобы поговорить со специалистом по коммерческим гаражным воротам.
5 Измерения перед заказом новой двери
Измерение гаражных ворот не так просто, как примерное измерение ширины и высоты проема.Необходимо учитывать другие размеры, чтобы убедиться, что пружины, направляющая, оборудование и устройство открывания гаражных ворот правильно подогнаны. При установке новых гаражных ворот необходимо также учитывать расстояние между клавишами для свободного пространства над головой, бокового пространства и заднего помещения.
Несоблюдение требований к высоте помещения, боковому пространству или подсобному помещению приведет к огромным временным и финансовым затратам. В следующей статье я объясню, как измерить и спланировать установку гаражных ворот, а также измерить существующие двери. Это пошаговое руководство поможет вам правильно измерить проем гаражных ворот с первого раза.
Какого размера должен быть мой черновой проем?
Как правило, грубый проем должен быть точно такого же размера, как и дверь, которую вы собираетесь установить. Обычная дверь одного автомобиля размером 9 футов в ширину на 7 футов в высоту также должна иметь грубый проем шириной 9 футов и высотой 7 футов. При измерении гаражных ворот сначала всегда указывается ширина, а затем высота. Таким образом, 9 × 7 подразумевает дверь шириной 9 футов и высотой 7 футов.
Некоторые строители устанавливают приблизительную ширину проема гаражных ворот до 8’10 ”или 8’11” для двери шириной 9 футов, так что металлические стойки двери упираются в дверные косяки.В этом нет необходимости, но некоторые строители утверждают, что это дает несколько важных преимуществ — уменьшение количества дребезжания в ветреную погоду и обеспечение лучшей герметичности в климате с сильным снегопадом. Он также скрывает неокрашенные металлические окрашенные торцевые стойки некоторых дверей от воздействия из-за отсутствия уплотнения по периметру.
В то время как ширина двери может быть уменьшена на грубых проемах, высота двери почти всегда подбирается так, чтобы точно соответствовать приблизительной высоте проема. Дверь, естественно, будет сидеть примерно на 1/2 дюйма от пола из-за нижнего алюминиевого фиксатора и уплотнения.Установка двери выше, чем примерная высота проема, также может вызвать проблемы с требованиями к свободному пространству над головой.
Скорее всего, тот, кто сконструировал ваш черновой проем, хорошо поработал, чтобы все оставалось ровным и квадратным, но в случае, если вы переделываете проем, важно выполнить несколько измерений ширины и высоты.
Вместо измерения от центра жатки и косяков вы можете рассмотреть возможность проведения двух измерений ширины и высоты со смещенных позиций.Это гарантирует, что в жатке не будет обычных провалов в бетоне или уклонов. Это становится все более важным для высоких дверей в старых зданиях.
Если вы измеряете существующую гаражную дверь, которую нужно заменить, вы должны измерить как грубый проем, так и конфигурацию панели существующей гаражной двери. В то время как гаражные ворота высотой 7 футов имеют (4) секции 21 ″, гаражные ворота высотой 8 футов состоят из (2) секций 21 ″ и (3) секций 18 ″. Некоторые двери вагонов и коммерческие двери имеют (4) секции по 24 дюйма.
Важно соответствовать существующей конфигурации, особенно если в одном гараже установлено несколько дверей бок о бок. Вы хотите, чтобы они имели одинаковую конфигурацию панели и макет.
Что делать, если некоторые измерения не ровные или квадратные?
Неровный пол с провалами, вершинами или наклоном — обычное дело. Гаражные ворота никогда не устанавливаются под уклон пола. Вместо этого можно отрегулировать нижний фиксатор и уплотнение. Вместо стандартного плоского фиксатора 2 дюйма и нижнего уплотнения шириной 3 3/4 дюйма используются регулируемые фиксаторы и более широкие уплотнения.
Регулируемый алюминиевый профиль с боковыми стенками 3 ″ в форме буквы «U». Пройдите через нижнюю часть двери, чтобы она соответствовала наклону пола. Затем в фиксатор устанавливается немного более широкий нижний уплотнитель, чтобы обеспечить лучшее уплотнение.
Все гаражные ворота должны иметь защитный уплотнитель по периметру, называемый виниловым упором. Этот тип уплотнения прибивается как к дверным косякам, так и к перемычке, чтобы закрыть дверь и закрыть любые щели. Гвозди подходящего цвета устанавливаются на расстоянии 18 дюймов друг от друга, чтобы закрепить VDS на месте.
Сколько места нужно оставить для открывалки?
Устройства открывания гаражных ворот с приводом на дышло имеют направляющие высотой около 2 1/2 дюймов. Если над дверью мало места, необходимо учитывать это дополнительное пространство. Если вы хотите установить устройство открывания на существующую дверь, вам потребуется около 3 дюймов дополнительной высоты для установки рельса и монтажного кронштейна над валом торсионной пружины.
Пространство для боковых сошников с промежуточным валом аналогично стандартным сошникам.Кожух сошника расположен над линией торсионной пружины. Из-за этого требуется 4 дюйма пространства над торсионным валом.
1. Измерение ширины
Измерьте ширину готового проема в самом широком месте. Снимайте измерения как с уровня земли, так и с уровня глаз — если рамка не квадратная. Вы будете измерять ширину двери от одной стороны проема до другой. Чтобы предотвратить раскалывание и создание небезопасных условий, двери для жилых домов лучше всего оформить деревянным каркасом размером 2 x 6 дюймов.Ищите отверстия не квадратной формы и непрочные гниющие доски. Никогда не устанавливайте гаражные ворота на небезопасную дверную коробку.
2. Измерение высоты
Измерьте высоту готового проема в его самой высокой точке. Обязательно поищите неровности как в полу, так и в перекрытии. На неровном полу может потребоваться более широкое нижнее уплотнение двери или использование регулируемого нижнего фиксатора. Если бетонный пол еще не был залит, вам нужно будет проконсультироваться со строителем, чтобы определить толщину готового пола — вычтите это из ваших измерений.
3. Измерение высоты
Как правило, для всех гаражных ворот рекомендуется минимальная высота 18 дюймов — если у вас очень большие ворота коммерческого размера, лучше всего 24 дюйма высоты. Это позволяет установить практически любой тип открывателя, оборудования или комбинации треков. Конечно, вы можете обойтись меньшим свободным пространством, но это сильно ограничивает вас некоторыми конфигурациями дверей.
Большинство людей забывают, что запас по высоте — это не просто измерение от верхнего края до потолка — это измерение от верхнего края до ближайшего препятствия. Несмотря на то, что у вас может быть 3 фута свободного пространства над дверью, если у вас есть труба или воздуховод на 10 дюймов над коллектором во время хода двери, это представляет проблему. Вам придется либо преодолевать препятствие с помощью высокоподъемной гусеницы, либо под препятствием, обрамляя проем.
Самый простой способ измерить высоту жилых дверей — это измерить расстояние от коллектора до ближайшего препятствия. Учитывая, что жилые двери имеют высоту менее 9 футов, вы можете легко использовать стандартную рулетку и увидеть очевидные препятствия.
Второй метод — это измерение от пола до ближайшего препятствия и вычитание высоты двери. Этот метод можно использовать для более высоких дверей, если у вас нет лестницы. Лазерная лента пригодится для проемов коммерческих размеров, которые также не имеют должного освещения.
4. Измерение бокового пространства
Вертикальные направляющие в проеме требуют места для того, чтобы L-образные кронштейны правильно прикрепили к дверным косякам. Стандартные жилые рельсы устанавливаются «ногой наружу», где кронштейны косяка выступают наружу к наружной стене и фиксируются стопорными болтами.С каждой стороны гаражных ворот требуется минимум 4 дюйма бокового пространства для жилой 2-дюймовой вертикальной направляющей. Для коммерческих дверей со стандартным подъемником требуется 6 дюймов пространства.
Боковое пространство измеряется от дверного косяка до ближайшего препятствия, обычно являющегося стеной . Помимо кронштейнов гусеницы, требующих места для крепления, также требуется место для трубы или вала для торсионных пружин. Типичная шахта или труба на гаражных воротах шириной 16 футов на самом деле имеет размеры 16 футов 10 дюймов.Конечно, трубку можно разрезать с каждой стороны, но минимальная сторона трубки составляет около 16 футов 8 дюймов.
Стандартные открыватели дышла с системой рельсов и J-образных рычагов почти всегда устанавливаются в пределах ширины двери, но боковые открыватели имеют особые требования к боковому пространству. Для двигателя и корпуса устройства открывания промежуточного вала Liftmaster 8500 требуется 8 дюймов пространства до ближайшего препятствия (боковой стенки).
5. Измерение подсобного помещения
Также называемое «глубиной», подсобное помещение — это измерение от жатки до ближайшего препятствия за ходом двери над головой. Подсобное помещение важно, поскольку оно гарантирует, что дверь, устройство открывания и горизонтальные направляющие будут иметь достаточно места для установки.
Подсобное пространство для открывателей
- На моей стандартной гаражной двери 9 × 7 горизонтальные направляющие примерно на 18 дюймов длиннее, чем высота двери моей двери (8 футов 6 дюймов)
- Моя стандартная направляющая открывателя с цепным приводом и двигатель выступают на 36 дюймов дальше дверь в открытом положении (всего 130 ″ от коллектора)
Перегородка | Боковое пространство | Подсобное помещение | Ширина | Высота | ||
---|---|---|---|---|---|---|
Измерение Описание | Размер Описание | Дверь открывается до ближайшего коллектора препятствие (потолок) | Дверные косяки до ближайшего препятствия (боковая стена) | Внутренняя поверхность коллектора до ближайшего препятствия (задняя стенка) | Неровное проем внутри обоих дверных косяков. | От пола до коллектора чернового открытия. |
Рекомендуемое пространство (дверь и устройство открывания) | 24 дюйма | 12 дюймов | Высота двери + 48 дюймов | Минимальная ширина 7 футов Максимальная ширина 30 футов | Минимальная высота 6 футов Максимальная высота 18 футов | |
Минимальная площадь (Дверь и открыватель) | 7 дюймов | 4 дюйма | Высота двери + 12 дюймов |
Размеры складной двери
В отличие от секционных гаражных ворот, которые соединяются вместе с петлями, рулонные двери скатываются в бочку и установите над коллектором.Диаметр ствола увеличивается пропорционально высоте, толщине и изоляции внутри завесы. Измерение высоты и ширины откатных ворот во многом такое же, как и для секционных ворот, но требования к высоте и боковому пространству сильно различаются.
Неровное открывание складной двери
Измерьте высоту и ширину проема в самой высокой и самой широкой точке. Ищите неровности, такие как косяки, которые не являются квадратными. Секционные ворота могут иметь ширину 30 футов, тогда как рулонные (листовые) ворота обычно останавливаются на ширине около 20 футов.Чтобы получить более широкую дверь в стиле бочонка, вам нужно будет выбрать рулонную стальную дверь, а не листовую (рулонную) дверь. Рулонные стальные двери прочны, потому что они состоят из перекрывающихся планок, а не из одного сплошного листа.
Перегородка для складной двери
Если вы собираетесь установить складную дверь, но не знаете, какую модель или функции вы хотите, лучше всего оставьте себе 24 дюйма свободного пространства. Минимальная высота потолка для дверей типа бочонок зависит от толщины занавеса и высоты двери.Для более высоких отверстий требуется больше места для головы, поскольку по мере того, как дверь закатывается, диаметр ствола увеличивается.
То же самое можно сказать и об утепленных откатных дверях и дверях из более толстой стали. Для моделей мини-хранилищ начального уровня, таких как m650, требуется всего 18 дюймов, в то время как для стальных дверей модели 2500 26 калибра требуется 23 дюйма.
Если вы планируете добавить крышку капота или изоляцию, вам нужно будет добавить дополнительные 2 дюйма пространства.
Боковое пространство для складных ворот
Боковое пространство для складных ворот выше, чем для секционных ворот. Вам потребуется не менее 9 дюймов бокового пространства с каждой стороны откидной двери. Если вы будете устанавливать открывалку сбоку, вам понадобится 24 дюйма пространства как минимум с одной стороны. Фактическое пространство сбоку, необходимое для сошника, зависит от устанавливаемой модели.
Измерительные наконечники
О чем следует помнить при измерении.
- Если вы измеряете работу с незавершенным полом, обязательно проконсультируйтесь с подрядчиком или домовладельцем, чтобы определить, насколько высокой будет заливка бетона.Если вам необходимо установить гаражные ворота до того, как будет закончено покрытие пола, вам придется изменить вертикальную направляющую, чтобы компенсировать это. Всегда компенсируйте неровные участки пола в бетоне, где вода может просочиться в гараж.
- Всегда следите за тем, чтобы электрическая розетка была в пределах досягаемости от автоматического открывателя. Большинство электрических открывалок поставляются с шнуром питания длиной 4 фута. Не рекомендуется использовать удлинитель.
Проверьте все деревянные работы в гараже. Убедитесь, что конструкция достаточно надежна — обратите внимание на расколотые, покоробленные или гнилые доски.Опять же, вся работа по дереву должна выполняться с использованием досок 2 x 6. - Убедитесь, что вертикальный раскос выходит на 24 дюйма за высоту двери. Концевые опорные пластины должны быть закреплены на уровне пружинной линии.
- Убедитесь, что у вас есть пружинная колодка для центральной опорной пластины и пружинной линии, с которой можно закрепить. Он будет установлен в пространстве над головой в центре гаража.
- Обратите внимание на любые препятствующие конструкции, такие как воздуховоды, трубы и электрические шнуры, которые могут помешать установке ворот гаража.
- Наиболее распространенные размеры гаражных ворот — 8 × 7, 9 × 7 и 16 × 7. Никогда не предполагайте, что дверь стандартного размера — измерьте все двери самостоятельно.
Переоборудование гаражных ворот с высоким подъемом
19 марта 2018 г. Опубликовано в: Общие советы и хитростиУ вас высокий потолок гаража, но гаражные ворота намного ниже? Ограничивает ли это количество или типы транспортных средств, которые вы можете припарковать в своем гараже?
Если вы ответили «Да!» ответив на любой из этих вопросов, вы можете быть разочарованы своей неспособностью использовать весь этот дополнительный просвет в своем гараже.Хорошая новость заключается в том, что при переоборудовании гаражных ворот с высоким подъемом вы можете начать пользоваться этим дополнительным зазором!
Допустим, у вас есть фургон среднего или высокого клиренса, и вы хотите припарковать его в своем гараже, но обычная семифутовая дверь не дает вам достаточного пространства. Или, возможно, у вас есть гараж на одну машину с высоким потолком, и вы хотите установить четырехстоечный автомобильный подъемник, чтобы можно было добавить дополнительный уровень парковочного места, но дверь гаража не дает вам достаточного пространства для верхняя машина.Или, может быть, вы купили недвижимость для коммерческих целей и вам нужно больше свободного пространства, чтобы вы могли припарковать большие коммерческие автомобили в гараже.
В подобных случаях переоборудование гаражных ворот с высоким подъемом может устранить ограничения, присущие низким воротам, и вы сможете использовать гараж на полную мощность.
Преобразование гаражных ворот с высоким подъемом — это модификация существующей системы гаражных ворот, позволяющая им управлять с более высокого положения. Это изменение дает вам больше свободного пространства, позволяя парковать более высокие автомобили в гараже или использовать автомобильный подъемник.Хотя модификация не предусматривает замену гаражных ворот, она требует замены подъемного оборудования, которое необходимо закрепить на более высоком уровне внутри гаража.
Идеальные места для гаражных ворот с высоким подъемом- Высокие потолки гаражных ворот
- Использование автоподъемников (хранение или обслуживание)
- Требуется дополнительное пространство для ворот гаража
Чтобы определить идеальную ситуацию для установки гаражных ворот с высоким подъемом, вам нужно сначала понять, как они работают.Большинство жилых гаражей имеют потолок высотой восемь футов и дверь гаража высотой семь футов, которая открывается и закрывается вдоль рельсов, которые имеют пологий изгиб между горизонтальной и вертикальной плоскостями.
Рельсы гаражных ворот с высоким подъемом, однако, сначала проходят вертикально за дверной проем, чтобы освободить больше места. Затем они возвращаются в гараж. Из-за этого процесса их можно устанавливать только в гаражах, которые оставляют дополнительный фут зазора между рельсами и потолком гаража.Этот дополнительный зазор также позволяет устанавливать пружинный стержень, пружины, концевые опорные пластины и барабаны.
Другими словами, если вы хотите установить гаражные ворота с высоким подъемом, вам необходимо убедиться, что у вас есть хотя бы фут свободного пространства сверх желаемой высоты. Все, что меньше 12 дюймов, сделает невозможным размещение необходимого оборудования.
Например, предположим, что у вас есть гараж с одним киоском с 10-футовым потолком и обычной гаражной дверью высотой 7 футов.Вы хотите установить автомобильный подъемник, чтобы поставить два классических спортивных автомобиля друг на друга. Из-за высоты транспортных средств вам потребуется девять футов вертикального пространства для подъемника. Для установки гаражных ворот с высоким подъемом вам понадобится дополнительный фут зазора, который идеально подходит для вашего 10-футового потолка.
Что может сделать для вас гаражная дверь ProЕсли вы думаете о переделке имеющихся гаражных ворот в высокоподъемные или об установке гаражных ворот с высоким подъемом, то вам лучше всего позвонить профессионалу в области гаражных ворот.Несмотря на то, что доступны наборы для самостоятельной сборки, ни переоборудование, ни установка не являются простой задачей.
Кроме того, поскольку механизмы гаражных ворот содержат либо пружины растяжения, либо пружины крутящего момента, риск получения травмы относительно высок, если вы не являетесь опытным механиком гаражных ворот. Вот почему всегда лучше обратиться к профессионалу, чтобы убедиться, что ваши гаражные ворота установлены правильно и безопасно.
Профессиональный специалист по гаражным воротам сначала задаст вопросы, чтобы определить, достаточно ли зазора для установки гаражных ворот с высоким подъемом, поэтому убедитесь, что у вас под рукой есть размеры вашего гаража и размеры ваших нынешних гаражных ворот.Затем профессионал спросит, какой высоты должна быть дверь с высоким подъемом, чтобы проверить, возможна ли переоборудование или установка.
Если это возможно, профессионал объяснит, какие детали необходимо заменить. В случае переоборудования гаражных ворот с высоким подъемом, вы обычно можете оставить те же самые гаражные ворота. Для новой установки вам потребуется приобрести и дверь, и подъемный механизм. Обратите внимание, что ваша гаражная дверь Pro должна не только дать вам оценку всех материалов, деталей и работ, но также объяснить, какой тип гарантии вы получите.
Детали, которые нужно изменить- Дорожки
- Барабаны и тросы
- Пружина, пружинная штанга и опорные пластины
- Сошник (переключение на сошник промежуточного вала)
Когда вы переоборудуете обычные гаражные ворота в высокие, необходимо будет заменить большую часть оборудования, входящего в состав подъемного механизма. Причина этого в том, что изменяется вся траектория движения двери, к тому же механизму требуется дополнительная мощность, чтобы поднять дверь выше.
Вам потребуются новые направляющие, чтобы дверь можно было поднять на дополнительную высоту. Вам также понадобятся новые барабаны, тросы, пружинный стержень, пружины и концевые опорные пластины. Кроме того, вам понадобится устройство открывания вала домкрата, которое перемещает двигатель на одну сторону двери и устраняет необходимость в направляющей устройства открытия.
Вам не понадобятся новые гаражные ворота, так как фактические размеры дверного проема не изменятся.
Техническое обслуживание ворот гаража с высоким подъемомЕсли у вас гаражные ворота с высоким подъемом, вы должны знать, насколько важно правильно за ними ухаживать.В конце концов, механизм состоит из множества движущихся частей, и если одна из них выйдет из строя, вы застрянете с гаражной дверью, которая не будет открываться или закрываться. Более того, если пружина гаражных ворот изнашивается, это может создать опасную ситуацию, если она откажется.
Самый ответственный способ обеспечить, чтобы ваши гаражные ворота всегда были в хорошем рабочем состоянии, — это запланировать регулярное обслуживание гаражных ворот pro.
