Система вентиляции гаражного помещения может быть устроена различным способом. В случае, когда гараж является не отапливаемым, в нем достаточно организовать естественную приточно-вытяжную вентиляцию. Если же помещение гаража в холодный период отапливается, то тут потребуется более усиленный воздухообмен, т.е. обустройство принудительной вентиляции.

Кроме того, усиленная вентиляция требуется и для тех гаражей, которые встроены в жилые дома. Объясняется это не только тем, что здесь требуется поддерживать требуемый уровень температуры и влажности, но и тем, что необходимо устранять любые нежелательные запахи, которым нежелательно попадать внутрь жилых помещений.

Вероятнее всего, в данном случае придется обустраивать целую вентиляционную систему.

Наиболее простой и распространенной системой вентилирования гаражного помещения является указанная выше естественная приточно-вытяжная система.

Если ваш гараж совмещен с погребом, тогда надо создавать совместную вентиляционную систему.

Для установки приточно-вытяжной вентиляции допускается использовать обычные канализационные пластиковые трубы. При этом приточную трубу необходимо размещать максимально близко к полу гаража (не более, чем в 20 сантиметрах от его поверхности).

Соответственно, вытяжную трубу необходимо располагать максимально близко к поверхности потолка. Уровень высоты вытяжной трубы должен превышать уровня крыши гаража. Кроме того, на конце этой трубы надо установить дефлектор (вентиляционная турбина или воллер).

Если гараж отапливаемый, то в эту схему надо внести изменение: дополнительно установить вытяжной вентилятор. Естественно, его необходимо подключить к вытяжной трубе либо установить внутри этой трубы – все зависит от конструкции вентилятора.

Видео. Вентиляция в подвале гаража

Видео. Вентиляция в металлическом гараже

Статьи о гаражах

• Планировка гаража на дачном участке
• Типы гаражей
• Гараж на даче из железобетонных конструкций
• Строительство мини-гаража на даче
• Возведение фундамента гаража
• Обустройство цоколя гаража
• Возведение стен гаража
• Установка окон в гараже
• Устройство пола гаража
• Строительство смотровой ямы
• Обустройство крыши гаража
• Гидроизоляция гаража
• Теплоизоляция гаража для дачи
• Выбор гаражных ворот
• Автоматические откатные ворота для гаража
• Автоматические подъемно-поворотные и рулонные ворота
• Автоматические распашные ворота для гаража
• Автоматические секционные гаражные ворота
• Критерии выбора секционных гаражных ворот
• Установка распашных гаражных ворот
• Изготовление и установка автоматических ворот своими руками
• Безопасность вашего гаража
• назад в раздел «Строительство дома своими руками»

КАК СДЕЛАТЬ — Вентиляция в гараже

     Вентиляция в гараже — очень важная задача. Цена неправильной вентиляции иногда может вылиться в кругленькую сумму ремонта автомобиля. А если в гараже еще есть и подвал и яма, то задачу умножьте на три. Как правильно сделать вентиляцию в гараже…



     Когда я вижу в обьявлениях о продаже автомобиля фразу «гаражное хранение», то состояние такого автомобиля вызывает серьезные сомнения, т.к. подавляющее большинство гаражей или не оборудованы вентиляцией вообще или вентиляция сделана неправильно и не работает. Все это в результате приводит к поражению автомобиля коррозией намного сильнее, чем если бы он хранился просто под навесом. Это касается неотапливаемого гаража. Если же гараж отапливается, то проблему можете смело умножить на любое число — мало не будет. А еще добавьте к этому конденсат в виде воды в топливном баке, который образуется при каждом выезде — заезде в холодное время года. Особенно актуально для дизелей.



Так как же правильно сделать вентиляцию в гараже?  Ну для начала давайте определимся какая задача стоит перед системой вентиляции.

Главная задача системы вентиляции —  удаление излишней влаги из помещения гаража путем максимально возможного воздухообмена с окружающей средой. Так же нежелателен для автомобиля большой перепад температур при выезде и заезде в гараж. Немаловажно и удаление технических запахов в период ремонтных работ. Если же при ремонте автомобиль приходится заводить в гараже, то чтобы не угореть обязательна возможность мощного проветривания гаража. А еще хорошо сделать трубу, которая одевается на выхлопную трубу и выводится наружу.

Из чего же состоит система вентиляции? Как правило, это система приточной вентиляции и отдельно система вытяжной вентиляции в гараже. Еще двери и ворота, позволяющие сделать интенсивное проветривание.



 Вытяжная вентиляция в гараже.

     Главная задача вытяжной вентиляции состоит в удалении влажного воздуха из помещения.

Активная система вентиляции, которая использует электрические вентиляторы, постоянно включена быть не может и служит только в качестве быстрой вытяжки. Ее можно построить просто вставив вентилятор в отверстие в стене.  Поскольку у нас стоит главная задача — уберечь автомобиль от коррозии методом создания определенного микроклимата в гараже, то активную систему вентиляции особо рассматривать не станем.

      Рассмотрим как же построить правильную вытяжную вентиляцию, созданную без применения электро вентиляторов и работающей на естественной тяге в вентиляционной трубе.

     Для того, чтобы обеспечить хорошую тягу в вытяжной трубе вентиляции необходимо выполнить несколько требований:

1. Отверстие вытяжки должно располагаться в высшей точке гаража, т.е под потолком (см. фотов начале статьи).

2. Высота трубы должна быть максимальна, но не менее 3 метров от точки входа холодного воздуха в помещение через канал приточной вентиляции. Чем выше, тем лучше.  В нашем случае гараж имеет двухскатную крышу и труба вытяжки выходит через чердак к коньку крыши.

3. Выход трубы вытяжной вентиляции должен быть защищен от прямого попадания дождя. Для этого он оборудуется грибочком или может быть прикрыт шифером крыши как в нашем случае.

4. Следует учитывать розу ветров. Вытяжной канал следует делать так, чтобы его направление совпадало с преобладающим ветром и чтобы ветер в него не задувал. В нашем случае преобладающие ветры северо-запад и юго-восток, поэтому будем строить и второй вытяжной вентканал в противоположную сторону.

Справедливости ради следует отметить, что были произведены испытания вентиляции при сильном ветре, который попадал в вытяжную трубу. При том, что правильно соблюдена разница высот притока и вытяжки, тяга все равно сохранялась, как на первом фото статьи и немного уменьшалась лишь при сильных порывах ветра.

На данный момент установлены еще не все запланированные вентканалы. Отверстия приточной и вытяжной вентиляции выглядят так

Левее, на фото не видно, расположен еще один вход притока.



Приточная вентиляция.

Главная задача приточной вентиляции — обеспечить поступление достаточного количества свежего воздуха, чтобы будучи немного подогретым в помещении гаража он обеспечил достаточный воздухообмен в помещении.

К приточной вентиляции предьявляются следующие требования:

1. Точки выхода воздуха из каналов приточной вентиляции должны располагаться как можно ближе к полу. Хорошо, если это расстояние будет не выше 30-50см.

2. Общий диаметр каналов приточной вентиляции должен быть минимум в два раза больше, чем каналов вытяжной вентиляции.

3. Расположение входящих каналов приточной вентиляции направлено так, чтобы ветер в них задувал максимально.

Простейший случай сделать приточную вентиляцию — это сделать решеточки в нижней части гаражных ворот. В нашем случае гараж строили на основе старой времянки, гараж длиной в два автомобиля. Каналы вытяжной вентиляции расположены в центральной части гаража, потому приточные каналы пришлось оборудовать с двух противоположных сторон.

     В стену были залиты гофрированные трубы. Изнутри это выглядит так

Для того, чтобы обеспечить разность высот, канал продолжен до пола куском канализационной пластиковой трубы.

     Т.к. рядом стоит печка на соляре от кунга, то и она заодно подпитывается свежим воздухом.

Труба не доходит до пола примерно на 30 см.



Вентиляция ямы в гараже.

     Поскольку для вентиляции ямы в гараже не было предусмотрено отдельного вытяжного канала, то ее вентилируем следующим образом:

1. По краям ямы, которые ближе к трубе приточной вентиляции приоткрываем ремонтную яму, создавая щель шириной сантиметров 10-15. Из расчета, чтобы не сломать себе ногу, если наступим на открытую часть.  Поскольку в нашем случае яма длинная и притоки с двух сторон, то приоткрываем обе стороны.

2. Приоткрываем щель и между дощечками ямы оставляем 5-10 см. Щель делаем напротив каналов вытяжной вентиляции. Соблюдаем правило — щели для притока вдвое больше щели для вытяжки.

     Автомобиль в гараже ставим так, чтобы он не находился над тем местом, где располагается щель для вытяжки из ямы. Это участок наиболее агрессивной среды и если над ним поставить автомобиль, то именно в этом месте он будет сильно гнить

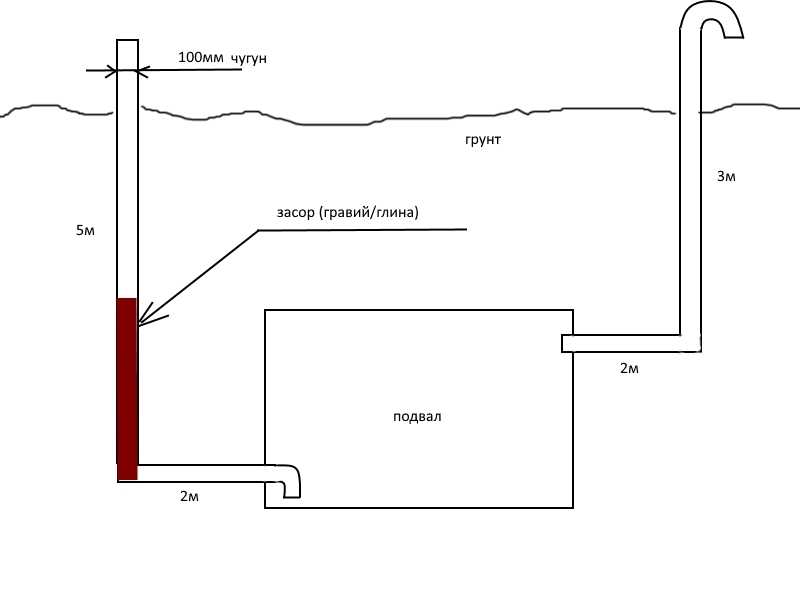

     Вентиляция подвала в гараже.

     Если ваш гараж оборудован подвалом, то для подвала обязательно придется строить отдельный канал вытяжной вентиляции.

Это делать обязательно, т.к. подвал — это очень сырое место и гаражная вентиляция с ней может не справиться.  Хорошо бы и приток сделать свой и опустить приточную трубу к полу подвала. Соблюдая стандартные требования:

1. Приток располагаем с севера, вытяжку с юга или с учетом розы ветров.

2. Приточная труба в подвал опускается до пола, а вытяжная берется с потолка.

Чтобы то, что хранится в подвале не мерзло в сильный мороз, его располагаем не ближе 50-70 см от трубы.

3. Суммарный диаметр каналов притока минимум вдвое больше диаметра вытяжки.

4. Разность высот точки подачи притока в подвал (конец трубы возле пола в подвале из которого приходит воздух) и точки выхода воздуха из вытяжного канала (конец трубы на улице из которого выходит воздух вытяжки) должна составлять не менее 3 метра.

В нашем случае сделать приточную вентиляцию в подвал не получилось, потому приоткрыли вход в подвал, чтобы поступал холодный воздух, который стелится по полу из труб приточной вентиляции. А вот вытяжной вентканал сделали отдельной трубой, которую вывели на улицу с южной стороны. Конец трубы прикрыли грибком.

       Для специалистов, которые справедливо могут заметить, что по строительным нормам на вытяжном вентканале необходимо предусматривать стакан для конденсата, замечу, что нашем случае такой стакан не делали. Причиной тому является факт неотапливаемости гаража. В неотапливаемом гараже не создается такая разница температур, которая создает сильный конденсат. А периоды ремонта автомобиля, когда в гараже включается отопление, не настолько продолжительны, чтобы успеть создать обильное скопление конденсата.

     И напоследок, как всегда, меленький секрет — загоняя автомобиль в гараж, обязательно хотя бы наполовину приткрывайте все окна. Я давно пользуюсь этим приемом и даже в неотапливаемом гараже у меня в автомобиле полики хорошо высыхают.



     Если статья оказалась полезной, оставьте свой отзыв.

Читайте также:

Оставьте комментарий

• Facebook
• Обычный комментарий

Добавить комментарий

виды вытяжки и вентиляция бокса с погребом

Гараж — помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Он должен защищать транспортное средство от внешних воздействий: непогоды, угона и т. д. А вот внутри нужно создать микроклимат, полезный для людей и техники. Этого легко добиться, если вытяжка в гараже устроена правильно.

Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как ее усилить при необходимости. В статье описаны все виды проверенных на практике систем, проанализирована специфика их устройства. Согласно нашим рекомендациям удаление отработанного воздуха больше не будет проблемой.

Содержание статьи:

• Зачем проветривать гараж?
• Что нужно знать о вентиляции помещений
• Как организовать естественную вентиляцию?
• Как правильно все рассчитать?
• Как правильно выполнить установку?
• Приточно-вытяжная вентиляция
• Погреб и смотровая яма
• Выводы и полезное видео по теме

Зачем проветривать гараж?

Безусловно, гараж – это техническое, а не жилое сооружение, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если автолюбитель проводит в гараже немалую часть своего личного времени, да еще использует подвал или сам гараж для хранения запасов продуктов, тем более вас должна волновать проблема правильного воздухообмена в столь специфическом помещении.

Во-первых, высокая концентрация выхлопных газов, паров топлива и других технологических жидкостей. Даже кратковременное пребывание в такой атмосфере крайне вредно для человека.

Фотогалерея

Фото

Схема естественной вентиляции гаража

Система воздухообмена в отапливаемом гараже

Утилизация вредных для владельца веществ в гараже избыточная влажность. Водяной пар скапливается в помещении и конденсируется на различных поверхностях, в том числе и на автомобиле. В результате резко возрастает риск возникновения и скорость коррозионных процессов, иначе говоря, автомобиль ржавеет.

Часто в устроенных под ними гаражах или погребах хранятся овощи, консервы, другие продукты или вещи, которых не нашлось в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесут всем этим предметам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

При плохой вентиляции на стенах и потолке гаража могут появиться капли конденсата. Впоследствии эта влага попадает в автомобиль, что может вызвать коррозию.

Что нужно знать о вентиляции помещений

Каждый, кто хоть раз сталкивался с проблемой воздухообмена в помещении, знает, что различают естественную, принудительную и комбинированную систему вентиляции. Первый вариант прост: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентиляции гаража без смотровой ямы: стрелками «а» указано направление движения воздуха, буквой «б» обозначено расположение приточных форточек, «в» обозначен вентиляционный канал

Как известно, теплый воздух поднимается вверх, а холодный опускается вниз. Идея заключается в том, что прохладные воздушные массы входят в помещение с улицы, поднимаются вверх и естественным образом выходят через вытяжное отверстие. В то же время они должны быть заменены новыми потоками свежего воздуха, поступающего снаружи.

В гараже такую ​​вентиляцию организовать несложно. Для этого необходимо предусмотреть достаточно широкие проемы для притока и выпуска воздуха, но большое значение будет иметь и разница температур внутри и снаружи помещения.

Зимой с этим состоянием проблем нет, а вот летом, когда жара практически везде одинаковая, эффективность естественной вентиляции резко снижается.

Для обеспечения подачи свежего воздуха в гараж вместо отверстия в стене можно поставить на ворота специальные приточные решетки

Альтернативой в данной ситуации является , т.е. использование дополнительных средств. В приточные и вытяжные отверстия устанавливаются специальные вентиляторы, которые в зависимости от назначения нагнетают воздух в помещение или удаляют его.

Но ставить одновременно два устройства на один небольшой гараж не всегда разумно и оправдано с экономической точки зрения. Выгоднее использовать комбинированную систему вентиляции, для которой нужен только один прибор.

Например, устанавливается приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается выхлопная система. Установите вентилятор, эффективно удаляющий воздух, насыщенный вредными испарениями и лишней влагой. Массы свежего воздуха будут поступать в помещение естественным путем через приточную сторону системы.

Как организовать естественную вентиляцию?

Для обеспечения правильной естественной вентиляции гаража необходимо помнить ряд основных правил:

• Воздухозаборник размещается внизу, примерно на 10 см выше уровня пола.
• Вытяжное отверстие делается вверху, почти под потолком или даже прямо в потолке.
• Оптимальный вариант размещения этих отверстий — по диагонали, т.е. если приток осуществляется в нижний передний угол, то вытяжку нужно ставить в верхний дальний угол.
• Размер отверстий должен быть правильно рассчитан, чтобы обеспечить достаточно интенсивный воздухообмен.
• Входное отверстие всегда должно быть в два-три раза больше размеров вытяжки.

Хорошо, если вентиляция была рассчитана и создана при строительстве гаража. Если этот момент был упущен, придется выполнить ряд относительно простых монтажных работ. Бывает и так, что вентиляция предусмотрена, но не дает желаемых результатов. В этом случае потребуется доработать систему, например, установив вытяжной вентилятор.

Если вы считаете работу естественной вентиляции малоэффективной, то есть возможность модернизировать систему, например, увеличив высоту вытяжной трубы:

Галерея изображений

Фото

Увеличить высоту вытяжки достаем пластиковую трубу и дефлектор к ней. Обрезаем купленную в магазине трехметровую трубу на 2,1 м, чтобы уменьшить парусность

Дефлектор крепим двумя саморезами, чтобы не волноваться и не думать, что легкую пластиковую деталь может сдуть ветер ветер

Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуются 2 хомута, точнее те детали, к которым приварены болты

Находим на крыше гаража место для установки выхлопной трубы, разметка

Переносим необходимые инструменты и материалы на крыша гаража, из которой соорудим конструкцию и закрепим ее

По сделанной заранее болгаркой разметке вырезаем отверстие, стараясь сделать максимально точно

Если заблудились при разметке и вырезали отверстие не прямо над капотом, увеличиваем его той же болгаркой

В исправленное отверстие устанавливаем кусок асбестовой трубы. послужит ориентиром для вытяжки

Шаг 1: Приобретение материалов для устройства

Шаг 2: Крепление дефлектора саморезами

Шаг 3: Сборка крепления

Шаг 4: Разметка места установки дымоход

Этап 5: Перенести инструменты и материалы на крышу гаража

Шаг 6: Выпиливание отверстия болгаркой

Шаг 8: Исправление дефектов разметки

Шаг 8: Установка асбестового кожуха в отверстие

По завершении подготовительного процесса приступаем непосредственно к сборке системы и для крепления высокой трубы растяжками:

Фотогалерея

Фото

Болгаркой обрезаются лишние отрезки металлических анкеров. Подбираем подходящие места для их установки

Просверливаем отверстия в выбранных точках для установки анкеров. Устанавливаем в отверстия анкера и обрабатываем место установки герметиком

На анкера, закрепленные к стенам парапета, надеваем отрезки троса с хомутами — они будут служить растяжками

В асбестовый чехол вставляем вентиляционную трубу с закрепленным на ней хомутом. Подсоединяем трос к хомуту через темляки, они помогут регулировать натяжение растяжек

Тщательно запенивая, сначала зазор между крышей и асбестовой трубой, затем зазор между асбестовой и пластиковой трубой, обрабатываем вся пара на пене

Выравниваем трубу, если ее положение не строго вертикально. Регулируем положение с помощью темляков. Оставляем конструкцию на сутки для застывания пенопласта

Обрезка излишков пенопласта вокруг вентиляционной трубы для повышения эстетичности обработки

Обильно покрываем срез пенопласта и участок крыши рядом с ним битумной мастикой для защиты от протечек

Шаг 9: Подготовка анкеров к предстоящей установке

Шаг 10. Установка анкеров для крепления растяжек

Шаг 11: Крепление металлического троса к анкеру

Шаг 12: Крепление троса через стропы

Шаг 13: Запенить стык трубы и крыши

Шаг 14: Выровнять вентиляционную трубу

Шаг 15: Вырезать излишки пены вокруг дымохода

Шаг 16: Обработка сопряжения трубы кровельной мастикой

Как правильно все рассчитать?

Расчеты вентиляции во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж — это небольшое помещение простой конфигурации.

Размеры вентиляционных отверстий рассчитываются по формуле:

Р _разрез = N _гар ×15

Где:

• Р _{— площадь поперечного сечения вентиляционного разреза} дыра;
• Р _гар — гаражная площадка;
• 15 — коэффициент, отражающий размер вентиляционного отверстия на единицу площади помещения.

Тех. нужно умножить площадь гаража на 15 мм. По этой упрощенной методике для гаража 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти расчеты очень условны, так как методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели могут различаться. Для вышеуказанного гаража площадью 24 кв. м. в одном конкретном случае успешно использовались две трубы диаметром 150 мм на притоке и одна такая труба на выходе.

Для повышения эффективности естественной вентиляции можно использовать дополнительные средства:

• — специальный колпак, который устанавливается на край вертикального участка вытяжной трубы для создания разреженной атмосферы внутри конструкции и ускорения движения воздушных масс.
• Диффузор — флюгер для наружной части подающей трубы; для его работы используется давление ветра.
• Обыкновенная лампа накаливания — устанавливается внутри выхлопной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства позволяют значительно улучшить качество вентиляции в гараже.

С общими принципами Вас ознакомит следующая статья, с которой мы рекомендуем вам ознакомиться.

Как правильно выполнить установку?

Для организации правильной вентиляции гаража потребуется сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Вход делается в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже необходимо сделать отверстия в стене, соответствующие по размерам и конфигурации характеристикам трубы

Толстые стены жилых помещений сверлят на специальном оборудовании, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняется с помощью перфоратора.

После этого в отверстие вставляется труба или трубы для притока и фиксируется их положение. Для герметизации щелей между трубой и материалом стены используйте монтажную пену. Снаружи отверстие должно быть защищено специальной решеткой или диффузором.

Снаружи места ввода подающих труб, выведенных через стену гаража, должны быть закрыты декоративными решетками для защиты помещения от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала может быть выполнено не только круглым, но и квадратным или прямоугольным. Для монтажа вам потребуются трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют круглое сечение.

Это самый дешевый и удобный вариант, к тому же они создают минимальное сопротивление воздушному потоку. Металлические трубы и пластиковые конструкции подходят для вентиляции.

Вытяжная труба вентиляции гаража должна быть поднята примерно на 50 см над уровнем крыши для обеспечения хорошей тяги

Вытяжка делается под потолок. Труба проводится горизонтально через стену, а затем монтируется вертикальный элемент. Это должно быть достаточно долго.

Оптимальным считается капот, который возвышается над крышей не менее чем на 50 см. Сверху часто устанавливается капот-дефлектор. Внутри как приточное, так и вытяжное отверстия должны быть закрыты декоративной решеткой.

Вентиляция комбинированная и принудительная

Как было отмечено выше, естественная вентиляция гаража эффективна только при определенных условиях окружающей среды, т.е. при достаточной разнице температур внутри и снаружи. Использование принудительной вентиляции устраняет эту проблему.

Схема комбинированной вентиляции гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к расположению вытяжки

Эффективное удаление воздуха в гараже более чем актуально, так как уровень загрязнения здесь гораздо выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж и сложно.

Для этого необходимо приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее необходимо установить. Делается это примерно так же, как и при устройстве естественной вентиляции. Расчеты, материалы и инструменты понадобятся те же, расчеты проводятся аналогично, но есть несколько отличий.

Вытяжной вентилятор представляет собой простое в установке и эксплуатации устройство, к которому необходимо подавать питание. С помощью автоматического таймера можно улучшить качество вентиляции

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от воздухозаборника, хотя такое положение желательно. Вы можете выбрать другое место, как для приточного, так и для вытяжного форточек. Но первый все же нужно разместить внизу, а второй – вверху.

Еще одним важным моментом является наличие мебели и других предметов на пути воздушного потока. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет воздухообмен. В верхней трубе должен быть установлен вытяжной вентилятор.

Это может быть канальная модель, которая устанавливается внутри трубы, или накладной вариант, такие устройства монтируются прямо на стену. После этого вентилятор следует подключить к источнику питания.

Для улучшения работы такой вытяжки возможно оснащение вентилятора дополнительными модулями автоматического управления. Например, таймер, который будет включать и выключать устройство в определенное время.

Это немного сократит затраты на электроэнергию, а также обеспечит вентиляцию гаража даже в отсутствие его владельца. Если в гараже уже есть естественная вентиляция, но она работает недостаточно эффективно, лучшим решением будет установка вытяжного вентилятора в готовый воздуховод.

Если в зимний период естественная вентиляция осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительная вентиляция предполагает установку как приточных, так и вытяжных вентиляторов в соответствующие проемы. В обычных гаражах такие системы обычно не используют, так как проблема решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать приточно-вытяжную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, единственным вариантом является принудительная вентиляция. Бывает, что в гараже планируется проведение малярных или других работ, в которых особое значение имеет хороший воздухообмен. Здесь на помощь придет принудительная вентиляция.

Желающим оборудовать гараж эффективной вытяжной системой, необходимой для удаления токсичных веществ, образующихся при сварке и покраске, будет полезно ознакомиться со следующей фотоподборкой. На ней изображен процесс изготовления колпака из:

Галерея изображений

Фото

Пара вентиляционных отверстий, которых изначально было по два с каждой стороны ворот, оснащена пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба.

Системе механической вентиляции требуется питание. Для этого проводим линию электропередач и ставим розетку специально для вентилятора

На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезной доске

Отрезок гофротрубы в два рукава. Первый участок будет проложен от выпускного патрубка до вентилятора, второй — от вентилятора до самого дальнего проектируемого места работы, например, до половины высоты смотровой ямы

Подсоединяем гофрированный воздуховод к вытяжному патрубку и подводим к вентилятору. Закрепляем трубу на стене хомутами

Устанавливаем кронштейн с металлическим стержнем на потолке и подводим к нему воздуховод

Для того, чтобы обеспечить возможность очистки воздуховода, закрепив его на потолке так, чтобы не мешает передвижению по гаражу, ставим скобу фиксирующую часть

Для повышения эффективности сбора токсинов дымоходом рукав оснащаем воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Закрепляем воронку скотчем на металлическом кольце, чтобы можно было снять с трубы и снова установить

Этап 1: Оснащение вытяжных форточек угловыми отводами

Этап 2: Устройство разводки вентилятора

Этап 3: Крепление канального вентилятора

Этап 4: Подготовка гофра к установке

Этап 5: Прокладка воздуховода к вентилятору

Шаг 6: Установка кронштейна на потолок

Шаг 7: Установка контркронштейна

Шаг 8: Установка вытяжной воронки для воздуховода

Подвал и смотровая яма

Выше был вариант вентиляции обычного гаража обдуманный. Если внутри есть подвал и/или смотровая яма, об этих сооружениях следует позаботиться отдельно. В случае с подвалом придется устраивать отдельный вентиляционный канал. Это необходимо, так как внизу помещения скапливается гораздо больше влаги, чем вверху.

Схема вентиляции подвала, расположенного в гараже: приточная труба должна быть опущена как можно ниже, а вытяжная труба должна быть поднята высоко

При отсутствии вентиляции эта влага будет попадать в гараж и причинять вред транспортному средству, хранящемуся в нем. Вентиляция, устраиваемая в гараже, даже при использовании принудительных способов притока и удаления воздуха, как правило, не может обеспечить достаточно интенсивный обмен воздушными массами.

Для двух отверстий необходимо сделать: приточное и вытяжное. Рекомендуется обеспечить приток воздуха в южную часть погреба, а отвод воздуха с севера.

Подводящая труба обычно вводится в подвал через пол гаража и опускается как можно ниже. Вытяжка устроена в противоположном углу, эта труба выведена вверх и наружу через пол гаража. Как и при устройстве вентиляции в гараже, сечение входных отверстий должно быть в два-три раза больше размеров вытяжки.

Вот вариант организации естественной вентиляции гаража, в котором есть подвал и смотровая яма, для которых сделаны отдельные вентиляционные каналы

Чем больше разница по высоте между краем кормы и колпаком, тем эффективнее будет вентиляция погреба. Оптимальной считается разница в три метра и более. Чтобы увеличить разницу, вертикальную часть выхлопной трубы, которая выводится на улицу, нужно просто сделать выше. Сюда же можно установить дефлектор или защитный колпак.

Иногда установка подающей трубы по каким-либо причинам невозможна. Люк в этом случае рекомендуется оставлять слегка приоткрытым, чтобы поступающий в гараж свежий воздух перемещался в подвал. Недостаток свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на дымоходе может образовываться конденсат. Для предотвращения обледенения трубы устанавливается специальный стакан для сбора конденсата.

Для неотапливаемого гаража эта мера не требуется. Зимой продукты и предметы, хранящиеся в погребе, следует размещать не ближе полуметра от воздухозаборника, иначе они могут замерзнуть.

Схема естественной вентиляции гаража со смотровой ямой: стрелками «а» указано движение воздушных потоков, «б» — расположение вентиляционных щелей для смотровой ямы

Смотровая яма представляет собой небольшой по объему объект, поэтому отдельной вентиляции для нее обычно не предусматривают. Тем не менее, стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному вентиляционному отверстию гаража, нужно сделать прорези примерно в 10-15 см. Аналогичным образом можно открыть две стороны ямы.

Со стороны капота тоже нужно сделать такой зазор, но он должен быть в два раза уже. В целях безопасности можно в некоторых местах закрыть эти щели досками. При установке автомобиля следите за тем, чтобы он не перекрывал выхлопной зазор, так как это опасно для автомобиля.

Изложены правила и варианты устройства вентиляции в гараже для самостоятельных мастеров.

Выводы и полезное видео по теме

Видео №1. Интересная и подробная информация по вентиляции гаража изложена в этом видео:

Видео №2. В этом видео демонстрируется работа вытяжного канального вентилятора:

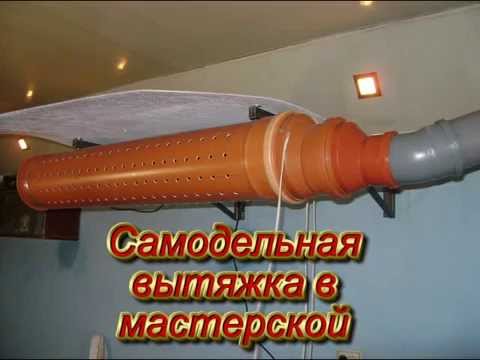

Видео №3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж и сложно. Вам необходимо выбрать подходящую систему и установить ее, либо улучшить существующий вариант вентиляции. Это положительно скажется на состоянии автомобиля и здоровье владельцев гаража.

Хотите рассказать о том, как вы сделали или модернизировали вентиляцию в собственном гараже? Есть полезная информация или возникли вопросы при чтении статьи? Пожалуйста, пишите комментарии и оставляйте фото по теме в блоке ниже.

Вытяжка в погребе и подвале гаража: схемы, фото, видео

Вытяжка вмонтированная в подвал гаража необходима и это очевидно каждому рачительному хозяину. Некоторые понимают, что образование конденсата из-за перепада температур в холодное время года губительно для хранения овощей и других припасов. Другие понимают, что нарушение баланса микроклимата с образованием водяного пара самым негативным образом сказывается на сроке службы автомобиля или установленного оборудования. Поэтому, так или иначе — вытяжку в гараже с подвалом делают все.

Content

1. Drawing schemes
2. Natural circulation hood
3. Supply and exhaust ventilation
4. Conclusion

Drawing schemes

A basement hood in a garage is created on the basis of three different principles, namely:

• естественная циркуляция воздуха;
• в подвале гаража монтируется приточно-вытяжная система, по принципу усиления притока воздуха естественными и, скажем так, не затратными методами;
• для создания приточно-вытяжной вентиляции подвала гаража применены комплексные технические решения, полностью автоматизированы.

Каждый владелец гаража принимает собственное решение, исходя из размера здания и уровня влажности, которая возникает в подвале зимой.

На сегодняшний день промышленность предлагает множество механических и электронно-механических решений для организации приточно-вытяжной вентиляции гаражного подвала. Однако их стоимость довольно высока и поэтому применение оправдано только в строениях действительно больших размеров, а также там, где высота потолка гаража более трех метров.

Вытяжка с естественной циркуляцией

Простейшая подвальная вытяжка в гараже основана на естественной циркуляции воздуха под влиянием разницы температур снаружи и внутри. Такая система создается достаточно просто, что наглядно показано на следующих схемах.

Схема 1 Схема 2 Схема 3

Вытяжка монтируется в несколько этапов:

1. устанавливается труба подачи воздуха, один из концов которой находится снаружи гаража, а другой в погребе. При этом обе точки должны быть максимально приближены к земле и цокольному этажу;
2. Дымоход монтируется вертикально, один его конец выступает на полметра над самой высокой точкой крыши. Второй находится в подвале, при этом его конец находится под потолком.

Выхлопная труба

Такая вытяжка работает в гараже очень просто. Теплый грунт поддерживает относительно высокую температуру в подвале. По приточной трубе холодный наружный воздух поступает в помещение и попадает в подвал. Там он нагревается и выходит через дымоход из-за разницы температур наружного воздуха и воздуха в подвале.

Такую вытяжку легко установить, можно использовать канализационные трубы большого диаметра, прочные и аккуратно выглядящие. Это хорошо видно на следующем фото, а на видео будет показан процесс сборки вытяжки в гараже из пластиковых труб. Несмотря на свою утилитарную простоту, такая гаражная система обеспечит нормальный микроклимат для небольших и средних помещений.

Важное примечание. При повышенной влажности в погребе, например, из-за близкого залегания грунтовых вод, конец дымохода опускается немного ниже потолка. Под ним находится емкость для сбора конденсата, которую необходимо периодически опорожнять. Широкую кювету, вытянутую вдоль одной из стен в погребе, удобно использовать для сбора конденсата.

Приточно-вытяжная вентиляция

Если система, основанная на естественной циркуляции воздуха, не обеспечивает требуемый микроклимат в подвале гаража, можно легко и достаточно дешево улучшить ее характеристики. Это делается с помощью следующих устройств:

• а на приточную трубу крепится диффузор крыльчатого типа, который постоянно улавливает ветровой поток и выдувает его в подвальное пространство;
• внутри вытяжного канала установлена ​​лампа накаливания. Его тепло нагревает воздух и заставляет его интенсивнее двигаться вверх, увеличивая объем циркуляции;
• хорошие результаты показывает установка дефлектора на дымоход. Образует зону пониженного давления, в результате чего вытяжка в подвале работает намного эффективнее.

Несмотря на простоту таких мер, они достаточно эффективны. Однако при достаточно большом объеме воздуха в погребе их может не хватить. Тогда имеет смысл установить в вытяжной трубе вентилятор, который будет принудительно формировать выходящий поток воздуха.

Вентилятор, предназначенный для установки в зоне стыка труб

Если выхлопная и приточная трубы выполнены из канализационного пластика, то установка вентилятора не составит труда. Вам достаточно приобрести изделие необходимого размера и поместить его в стык между элементами. Следующие фото и видео показывают, как легко это сделать.

Для помещений с высокими потолками и с имеющимся «полноразмерным» погребом устанавливается вытяжка с принудительной тягой, построенная на электродвигателях. Практика показывает, что даже компактные неуправляемые вентиляторы, установленные внутри выхлопных труб, резко повышают эффективность системы в целом.

Устройство принудительной циркуляции может быть очень простым и легким в установке. Результат установки и процесс установки показаны на следующих фото и видео.

Вентилятор, установленный в гофрированную вытяжную трубу

Однако при создании приточно-вытяжной вентиляции необходимо придерживаться нескольких правил:

• КПД будет окончательным и достаточно низким, если только принудительное удаление воздуха в подвале созданный.

  No related posts.
