как управлять освещением из нескольких мест — Блог — EKF

Выключатели освещения

Один из самых распространённых видов выключателей освещения — это механический клавишный выключатель с одной, двумя или тремя клавишами.

Клавиши выключателя ещё называют кулисами или качающимися рычагами.

Выключатель просто включает и выключает свет. Переключатели на два направления — «проходные выключатели», которые внешне выглядят как обычные выключатели, монтируются парами. Их используют, чтобы управлять освещением из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трёх мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа, если она предусмотрена в конкретной серии изделий.

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения, выключатель-регулятор (диммер или светорегулятор) будет менять по вашему желанию интенсивность освещения. У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша — это выключатель, а другая — регулятор светового потока.

Как выбрать выключатель

Наиболее распространены модели универсальных цветов — белого и кремового, они подходят к любому интерьеру. Если вы хотите сделать выключатель дизайнерским элементом, то можно подобрать уникальные оттенки механизмов и рамок. Последние изготавливают из пластика, стекла, алюминия.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Чтобы избежать мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии, обычно не рекомендуется применять их с такими выключателями. Однако существуют способы устранить эту проблему. О них мы расскажем ниже.

  • Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1. Устройство клемм этих изделий аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвёртки) подключается к клемме L. «Вход», часто дублируется стрелкой, направленной к центру выключателя. Провод, идущий к нагрузке — светильнику, подключается к клемме 1. «Выход», часто дублируется стрелкой, направленной от центра выключателя.

На механизме или суппорте изделия обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Устройство будет работать и в перевёрнутом состоянии, но правильное положение клавиши позволяет узнать, включён выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы.

Это устройство на два направления, которое подключено для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

  • Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь по крайней мере по одному проводнику в каждой из своих трёх клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Для правильного подключения нового механизма следует записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ — отсоединять по одной жиле и подсоединять её к соответствующей клемме нового выключателя до отсоединения следующей жилы.

  • Двухклавишные выключатели

Двухклавишный или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта его исполнения.
Обычно электрические элементы объединены в одном механизме. В некоторых сериях двухклавишное устройство представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

  • Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения. Выключатель-регулятор (диммер) должен соответствовать этому подключению.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику — мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы. При выборе мощности диммера нужно помнить, что паспортное значение указывается для одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15 % из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой. Дело в том, что при разомкнутых контактах устройства через элемент подсветки — светодиод или неоновую лампу — продолжает протекать очень маленький ток (0,15-0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор — неотъемлемую часть схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нём растёт и в определённый момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасённой в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это снижает ресурс лампы, да и находиться в помещении с такой лампой некомфортно. Чтобы решить эту проблему, необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами:

  • подключить светильник через промежуточное реле,
  • заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

  • Использование промежуточного реле

Электромагнитное реле на ток 10-16 А следует подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

  • Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединён гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подаётся только на элемент подсветки. При включении освещения подсветка гаснет, и питание подаётся на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку устройств в пределах доступа от раковины, ванны или душа. Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

  • Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-жёлтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

  • Замена выключателей
    Замена неисправного изделия сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы всё было сделано точно так же, как в старом устройстве.

К лампам накаливания выключатели с подсветкой подключаются аналогично моделям без неё. При монтаже или подсоединении проводов к устройству может понадобиться снять клавишу. Для этого аккуратно подденьте её отвёрткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придётся её заменить. Если можно воспользоваться старой коробкой, крепите изделие старыми крепёжными винтами.

Если вы хотите поменять накладной выключатель на встраиваемый, снимите старое устройство, приложите монтажную коробку к месту расположения и обведите её по контуру. Вырубите стену на глубину новой коробки и закрепите её на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично устройствам без неё.

  • Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например, в начале и в конце длинного коридора или лестницы.

  • Освещение с двухсторонним управлением

Единственное отличие установки светильника с двухсторонним управлением от обычного — это схема подключения выключателей (переключателей).

  1. Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм2 от источника электроэнергии к светильнику и от него до ближайшего переключателя.

Не подключайте новую проводку к осветительной цепи до завершения работ.

  1. Проложите между переключателями кабель с жилами сечением 1,5 мм2.
  2. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника — распределительной коробки или щитка, а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем.
  3. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника.
  4. Подключите также жёлто-зелёную жилу к заземляющей клемме светильника (если её нет, то заизолируйте её конец), а голубую жилу — к клемме нейтрали.
  5. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

  • Освещение с трёхсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трёх мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями.

  • В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4.
  • В другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3.

Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трёх мест

  1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.
  2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включён. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Подключение перекрестного выключателя с трех мест.

Разновидности выключателей и схемы их подключения

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

  • L – фаза красного цвета;
  • N – нулевой рабочий провод синего или черного цвета;
  • заземляющий провод желто-зеленой раскраски.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

  • 4 от выключателей;
  • 2 от групп освещения;
  • 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

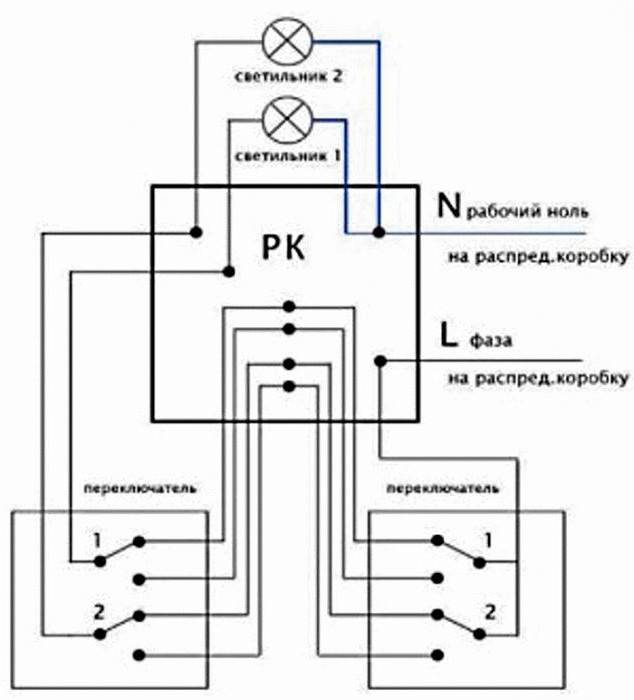

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.


Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.


Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Приветствую всех читателей моего ! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т. п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели .

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:


При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):


После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):


Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:


Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:


Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:


Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:


А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:


Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:



Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:


Нажимаем клавишу обратно, выключаем свет:


Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:


Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:


Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:


Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:


Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- .

Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

  • выключатель разрывает цепь;
  • переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.


Самые распространенные варианты:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Схемы включения в электрическую сеть

Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:

  • кабель питания;
  • кабель одного выключателя;
  • кабель второго выключателя;
  • кабель осветительного прибора.

Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.

Посмотрим наглядно схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Схемы управления из четырех и более мест

Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.


Схема управления двумя светильниками из трех мест


Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.
Если у переключателя задействовать только два контакта, он будет работать как выключатель.
Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena
  • Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
  • Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
  • Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
  • На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
  • Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
  • имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
  • Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
  • Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
  • Возможность замены индикатора подсветки без демонтажа механизмов.
  • Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
  • Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь, чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и соответственно снижается вероятность возгорания.
Ниже идёт список популярной электрофурнитуры
Легранд (Legrand)
АББ (AВВ)
Поло (Polo)
Вико (Vi-ko)
Макел (Makel)

Разновидности выключателей и схемы их подключения

Существует несколько видов выключателей и соответственно, различных типов подключений:
,
,
,

Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения, например, люминесцентные лампы в цепи с выключателем с подсветкой, в выключенном состоянии будет слегка светиться.

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.



Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.


Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Двухклавишный выключатель. Схема подключения

Двухклавишный выключатель работает как два одноклавишных.
Единственная разница между цепью двух одноклавишных и одного двухклавишного есть отсутствие дублирующих проводов.


Т.е. не имеет смысла протягивать две «нейтрали» к лампам, которые расположены рядом.
Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, а то подключив неверно, лампы будут включаться неправильно. Важно знать где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.



Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода. Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно.

Перекрёстный выключатель. Схема подключения

Этот тип выключателей используется в случае, если требуется включение-выключение одного источника света с трёх и более мест, реже- для переключения подачи полярности электропитания.В первом случае его используют вместе с двумя проходными. То есть, цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.



Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении, провода как бы, меняются местами т. е. первый входной замкнут со вторым выходным, второй входной- с первым выходным. Здесь важно не перепутать и обращать внимание на обозначения, а то цепь работать не будет правильно.

Установка выключателя

Подключение двухстороннего выключателя света Работа и применение


← Предыдущая страница

Следующая страница →

В этой статье мы покажем вам рабочее приложение двустороннего выключателя света и всю информацию. Двустороннее переключение означает, что вы можете управлять рабочими приборами, такими как водяной насос с колбой и т. д., с помощью двух переключателей в разных местах, обычно используемых для управления водяными насосами с разных этажей дома. 2-позиционный переключатель может быть включен/выключен независимо от любого из обоих переключателей. Супруга, ваш водяной насос включен с первого этажа, вы можете выключить его со второго этажа и наоборот.

В этой статье мы покажем вам переключатель двухстороннего освещения. Двустороннее переключение означает, что вы можете управлять рабочими приборами, такими как водяной насос с колбой и т. д., с помощью двух переключателей в разных местах, обычно используемых для управления водяными насосами с разных этажей дома. 2-позиционный переключатель может быть включен/выключен независимо от любого из обоих переключателей. Супруга, ваш водяной насос включен с первого этажа, вы можете выключить его со второго этажа и наоборот.

Конструкция двустороннего выключателя света

Как правило, существует два различных метода изготовления двустороннего выключателя света.  Первый –  2-проводное управление , а второй –  3-проводное управление . Мы собираемся объяснить оба метода в уроке с фотографиями, а также с помощью видео.

Компоненты, необходимые для проекта
  • Соединительные провода
  • Двухпозиционные переключатели
  • Оборудование переменного тока
  • Источник питания переменного тока 110 В/220 В

Двусторонний выключатель света с двухпроводным управлением

В этом методе два провода соединяются между обоими выключателями, это старый метод. Соединения показаны на схеме, приведенной ниже.

Как видно из приведенной выше схемы двухпозиционного переключателя , фаза подключена к общему проводу 1-го переключателя. PIN №1 и PIN №2 первого двустороннего переключателя соединены с PIN1 и PIN2 второго переключателя. Лампа подключена к общему контакту 2-го переключателя, а другой конец заставки подключен к нейтральной линии. Работа по двустороннему переключению приведена в таблице, приведенной ниже. Эта конфигурация этой схемы аналогична вентилю EX-NOR в цифровой электронике.

Переключатель 1 Переключатель 2 Состояние лампы
0 0 1 (ВКЛ.)
0 1 (ВЫКЛ.)
1 0 (ВЫКЛ.)
1 1 (ВКЛ)



2-проводной переключатель Подключение с использованием трехпроводной системы управления

Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления. Это также современный метод  для создания двухстороннего коммутационного соединения  , так как он немного отличается от двухпроводного метода управления.

В соответствии со схемой двухпозиционного переключателя , приведенной выше, общий переключатель 2 и переключатель 3 соединены друг с другом. PIN-1 обоих выключателей соединен с фазой, а PIN2 обоих выключателей соединен с pin2, а лампа соединена последовательно.

Условия вывода описаны в таблице ниже

S1 S2 Состояние лампы (вкл/выкл)
0 0 0 ВЫКЛ
0 1 1 НА
1 0 1 ВЫКЛ
1 1 0 ВКЛ

Применение двухстороннего LightSwitch:
  • Используется в основном на лестнице.
  • Средства защиты цепей.
  • В большом здании с двумя входными и выходными воротами.
  • Используется для управления устройствами переменного тока, такими как вентиляторы и вентиляторы.
  • Общий водяной насос многоэтажного дома.

Часто задаваемые вопросы — Schneider Electric

 {"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"}}

Двигатель 415 В, изоляция класса F, сопротивление dv/dt 1 кВ/мкс, Can can… Выдерживаемая мощность dT составляет 1 кВ/мкс. Следовательно, мы не можем рассматривать этот двигатель как класс ЧРП…

В чем разница между датчиками, устанавливаемыми заподлицо и заподлицо?

6.2.1″> Различие между датчиками, устанавливаемыми заподлицо и заподлицо, приведено ниже: Датчики заподлицо фактически имеют экран, который ограничивает магнитное поле, так что оно излучается только за пределы поверхности…

Каково время срабатывания ВДТ (автоматического выключателя дифференциального тока)?

Время срабатывания ВДТ соответствует стандартным спецификациям ВДТ. Прилагаются характеристики срабатывания ВДТ.

В чем разница между остановкой категории 0, остановкой категории 1 и остановом…

Международный стандарт EN/ ISO 13850 (заменяет стандарт EN 418) определяет функциональные требования и принципы проектирования устройств аварийного останова. Типы останова: Категория останова 0 и/или категория останова…

Популярные видео FAQsПопулярные видео

Видео: Как загрузить конфигурацию Advantys island (STB NIP…

90 003 Видео: Что подразумевается соединение с накладкой и что…

Что такое паспорт по умолчанию для термодатчиков Easergy…

Узнайте больше в разделе общих знаний FAQsОбщие знания

Что подразумевается под симметричными и асимметричными токами отключения?

Проблема: Заказчик хочет знать значение симметричного и несимметричного тока отключения автоматического выключателя и что они означают. Окружающая среда: Автоматический выключатель Разрешение: — Симметричное…

Почему в трехфазной системе счетчик все еще показывает напряжение показание на одном…

Проблема: Проверка обрыва фазы на счетчике не приводит к нулевым показаниям напряжения. Окружающая среда: Измерители мощности серии EasyLogic Измерители мощности серии PowerLogic Разрешение: Видимое напряжение — это то, что мы…

Почему некоторые продукты имеют двойной код с двумя классами защиты IP (например, IP65/IP67)?

Вторая характеристическая цифра в обозначении IP указывает на степень защиты, обеспечиваемую корпусами, от вредного воздействия на оборудование из-за проникновения воды. 5 =>…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
