схема управление светом с 2-х мест

Вопрос, как подключить проходной выключатель, возникает не только у владельцев просторных апартаментов. В любых интерьерных решениях проходной выключатель добавит комфорт в дизайн.

Схема переключателя отличается от разводки с обычным выключателем, хотя используются стандартные коробки. В статье рассмотрены особенности монтажа одноклавишного выключателя с двух мест на один светильник и разобраны варианты соединений.

Содержание

Конструкция и принцип работы

Проходной выключатель представляет собой коммутационное устройство с нормально-разомкнутыми контактами.

Имеет ручной привод, работает в сетях с напряжением 1000 вольт. Существуют два типа выключателя: для внутренней и для внешней проводки.

Для внутренней проводки выключатели убираются под штукатурку. Коробка для внешней коробки более объемная, так как содержит наполнение и крепится поверх стены.

Схема переключателя отличается от схемы разводки электропроводки с обычным выключателем. Хотя в монтаже используются стандартные коробки, кабеля и распределительные щитки.

На одну лампу возможно подсоединение, как проходного выключателя двухклавишного, так и одноклавишного

Внешне проходной переключатель напоминает обычный выключатель.

Это пластмассовая круглая или квадратная коробка с одной клавишей. Отличие находится внутри и заключается в способе присоединения контактов.

Цепь проходного переключателя имеет свою последовательность замыкания фазы, которая заключается в одновременном соединении и размыкании линий. Управлять лампой в таких случаях возможно с разных мест, и вам не придется подниматься по темной лестнице или идти в коридор выключать свет. Но проходные выключатели работают только в паре.

Также возможно подключение системы из 3 переключателей. В этом случае, с помощью перемычки, напряжение  можно контролировать даже из разных комнат.

Схемы подключения

Проходной выключатель, согласно схеме подключение на 2 коробки, основывается на различиях коммутации при работе.

И разораться в схеме подключения проходных выключателей означает избежать многие ошибки.

Схема электрическая

Поможет правильно понять систему порядка действия схема с одноклавишным выключателем.

Линейные проводники создают связь с коммутирующими точками. В это время перекидные контакты отключены и подсоединены к неактивным линейным проводам.

Когда нажимается на клавишу 1-го проходного переключателя, происходит замыкание подачи тока к лампе, и она гаснет. Параллельный выключатель переходит в выключенный режим.

Следует сразу предусматривать электрическую разводку с учетом схемы подключения проходных выключателей.

Монтажная схема с распредкоробкой

Монтажная схема проходного выключателя с двух мест представляет собой наглядное подробное изображение последовательности соединений и разрывов.

На схеме проходного выключателя кругом выделены распределительные коробки. Задействование коробки позволяет разорвать контакт между проводниками.

Проводники синего цвета подводят ноль, а желтые – фазу, черным отмечены коммутационные соединения.

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2 мест будет удобна в многоуровневом помещении, большом доме, в отдельной комнате, где один выключатель можно расположить у входа, а другой – возле зоны отдыха.

К лампе подсоединяются одновременно земля и ноль. Ток подходит к выходу первого выключателя, провод второго выключателя подключается к лампе.

Выходы проходных выключателей соединяются друг с другом.

Принцип схемы подключения проходного выключателя с 2х мест прост. Когда размыкает цепь, один выключатель размыкает соединение, и второй выключатель тоже переходит в выключенное положение.

Заключение

Монтаж проходного одноклавишного выключателя нужно проводить сразу во время ремонта.

Отмерьте провода и подсоедините к коробкам выключателя, внимательно проверяя правильность подсоединения контактов.

Провода закладывают под штукатурку. Стену красят или заклеивают обоями.

Общие требования к прокладыванию проводки следует также учесть.  Провода не стоит размещать ближе, чем на 15 см к потолку.

Используйте монтажные коробки и аккуратно скрутите провода, закрепите стяжками, закройте изолентой оголенные места.

Серьезный подход к монтажу проходного выключателя во время ремонта позволит избежать многие ошибки и принесет пользу вашему дому. Ведь переходной выключатель очень удобное изобретение.

Много полезной информации — в видео.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Подключение проходного выключателя, схема подключения из двух и более мест

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

  1. управление освещением в гараже;
  2. светильник над дверью в гараж;
  3. освещаемая дорожка;
  4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

  • работая во дворе, можно включить освещение;
  • если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

  1. управление освещением на крыльце;
  2. светильник на стене;
  3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Для освещения лестницы маршевые переключатели являются необходимостью:

  1. управление освещением в гостиной на первом этаже;
  2. три светильника на лестничном переходе;
  3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

В цокольный этаж опускаемся также по освещенной лестнице:

  1. управление освещением у входа в цоколь;
  2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

  1. управление освещением у входной двери;
  2. бра у тумбочек;
  3. как вариант, можно задействовать светильники напротив кровати;
  4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

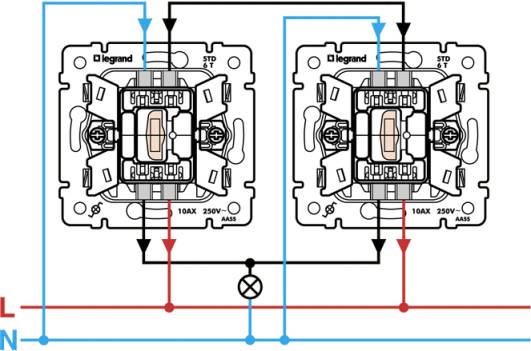

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

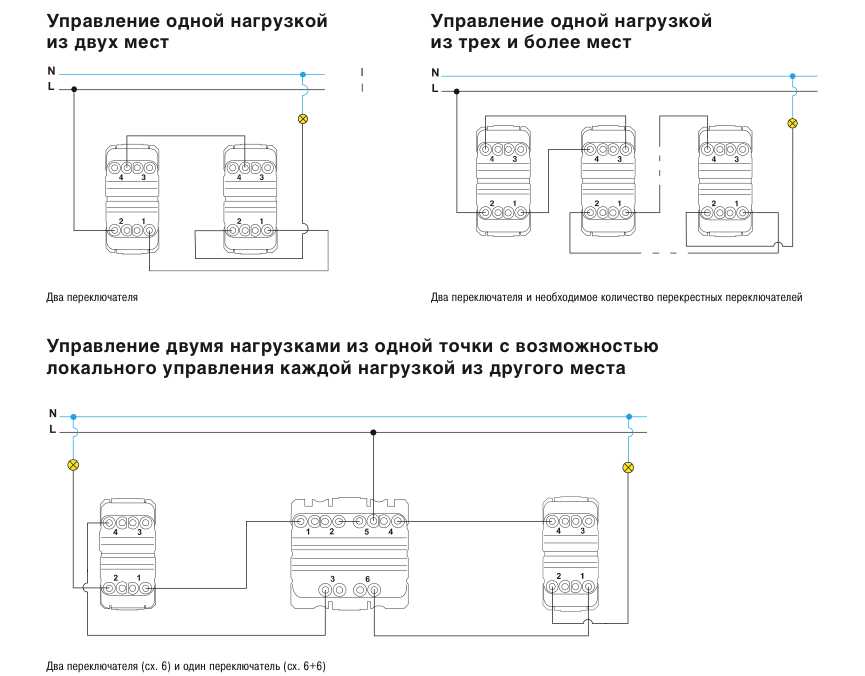

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т. д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

  • включить освещение какой-то территории;
  • пересечь эту освещенную территорию;
  • выключить свет «на той стороне».

Подключение проводов в монтажной коробке

Рабочий ноль и заземление подключаются сразу с входного кабеля на осветитель, фаза входного кабеля включается на входной контакт первого переключателя, а с входного контакта другого переключателя фазный провод соединяется с фазным проводом осветителя. А как всё это будет выглядеть в монтажной коробке?

Рассмотрим вариант с трёхжильным питающим проводом со стандартной расцветкой (смотри выше), кабель между переключателями и осветительным прибором трёхжильный, со стандартной расцветкой. Синий (красный) провод питающего кабеля соединяем с синим (красным) проводом осветителя. Жёлто-зелёный провод питающего кабеля с жёлто-зелёным осветителя. Белый, чёрный или коричневый провод питающего кабеля с таким же проводом одного из проходных переключателей, белый, чёрный или коричневый провод другого проходного переключателя с белым, чёрным или коричневым проводом осветителя. Синий (красный) провод одного переключателя с таким же другого, жёлто-зелёные провода обоих переключателей также соединяем между собой.

А как работает схема подключения проходного выключателя с двух мест, если питающий кабель двухпроводной, и провода одного цвета (белого)? Нужно с помощью индикаторной отвёртки определить фазный провод — при поданном напряжении индикатор загорается на фазе, запомнить и пометить его, отключить питание и производить монтаж проходного выключателя по схеме подключения на 2 точки, описанной выше, игнорируя защитный жёлто-зелёный провод осветителя.

Может возникнуть ситуация с непонятным назначением контактов проходного выключателя при схеме подключения на 2 точки, тут потребуется тестер или мультиметр.

Цепи между выходными контактами быть не должно вовсе, а между входным и выходным только в одном из положений клавиши, при переводе клавиши в другое положение цепь должна пропасть и появиться между входным и другим выходным контактом.

Всё, подаём питание, проверяем работу собранной системы освещения. При правильно сделанном соединении и подключении схемы свет должен включаться и отключаться с любого из проходных переключателей в любой очерёдности включения или отключения. Если свет горит, щёлкнули любым из двух проходных выключателей и свет погас, потом щёлкнули опять любым из двух и свет должен загореться. Любое переключение должно производить изменение в системе на противоположное независимо от направления.

Точно такую же схему подключения можно сделать и для включения других приборов с разных точек или мест, тут важно учитывать сечение используемого провода в зависимости от мощности потребителя. Что делать, если осветительный прибор имеет две группы ламп? К примеру, нужно включать люстру, имеющую две группы ламп или даже просто подключать или отключать два разных осветительных прибора? В таком случае можно воспользоваться двухклавишными проходными переключателями фактически это два переключателя, объединённые в один корпус и имеющие два входных и четыре выходных контакта, придётся быть повнимательнее при монтаже, всё точно так же, только проводов побольше, причём двухклавишный также может использоваться при подключении других потребителей

Что делать, если осветительный прибор имеет две группы ламп? К примеру, нужно включать люстру, имеющую две группы ламп или даже просто подключать или отключать два разных осветительных прибора? В таком случае можно воспользоваться двухклавишными проходными переключателями фактически это два переключателя, объединённые в один корпус и имеющие два входных и четыре выходных контакта, придётся быть повнимательнее при монтаже, всё точно так же, только проводов побольше, причём двухклавишный также может использоваться при подключении других потребителей.

Схема подключения двухклавишного переключателя может показаться запутанной, но это не так. Присмотритесь получше — это просто два простых переходника, ведь легче смонтировать один двухклавишный, чем два простых — нужно только проверить соединение при подключении.

А вот если нужно подключать и отключать прибор из более чем двух мест простыми проходными и даже двухклавишными переключателями не обойдёшься, тут потребуются особые — перекрёстные переключатели на каждую новую точку.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube. com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Проходной выключатель- как найти общую клемму?

Watch this video on YouTube

Сдвоенные автоматические выключатели

Специальные автоматические выключатели

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электромонтажных работ в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Кевин Кифуик / Wikimedia Commons / CC BY-SA 3.0

Сдвоенные выключатели, часто называемые раздельными, двойными или двойными выключателями, обеспечивают две отдельные цепи в пространстве слота выключателя обычного размера. Каждая панель автоматического выключателя (также известная как блок выключателя в вашем доме) имеет ограниченное количество доступных слотов автоматического выключателя. Проблема в том, что когда все отверстия исчерпаны, а вам все еще нужно добавить еще одну цепь, что вы делаете? Вы можете обновить электрическую панель или добавить дополнительную панель, и это имеет смысл, если вам нужно добавить много цепей. Если вам нужно добавить только одну или две новые цепи, иногда можно использовать тандемные выключатели, но ваша панель

должен быть разработан для них .

Что такое тандемный отбойный молоток?

Тандемный выключатель имеет тот же размер, что и любой другой стандартный или однополюсный выключатель, но у него есть ключевое отличие. Этот отбойный молоток оснащен двумя отбойными молотками меньшего размера, встроенными в один корпус отбойного молотка обычного размера. У каждого есть свой тумблер, и выключатель защелкивается в панели, как обычный выключатель. Сдвоенный выключатель питает две отдельные цепи на 120 В. Это не то же самое, что двухполюсный выключатель, который обслуживает одну цепь на 240 вольт, которая используется для высоковольтных приборов, таких как сушилки и плиты.

Где разрешены тандемные выключатели

Тандемные выключатели безопасны и легальны для использования только , когда панель предназначена для них, и только в слотах, которые принимают тандемные выключатели. Посмотрите на маркировку производителя на внутренней стороне дверцы панели. Если панель принимает тандемные выключатели, на этикетке должно быть указано, сколько вы можете использовать и в каких слотах вы можете их использовать.

Некоторые панели позволяют использовать тандемы только на двух или четырех слотах; другие могут разрешить их во всех стандартных слотах.

Но независимо от того, сколько разрешено тандемов, вы все равно должны оставаться ниже безопасного предела нагрузки на панель. Другими словами, то, что есть место для большего количества выключателей, не означает, что панель может безопасно выдерживать дополнительную нагрузку новых выключателей. Проверка безопасной емкости вашей панели — это работа для электрика.

Проблемы с тандемными выключателями

Будучи уменьшенной версией типичного автоматического выключателя, он имеет свои недостатки. При половинном размере эти выключатели меньшего размера, похоже, относительно быстро нагреваются под нагрузкой и в некоторых случаях могут срабатывать легче, чем стандартный автоматический выключатель. Другая проблема заключается в том, что выключатель присоединяется к горячей шине, такое же соединение выполняется для стандартного однополюсного выключателя и тандемного выключателя. Тем не менее, тандем может иметь вдвое большую нагрузку, проходящую через шинное соединение, что увеличивает вероятность перегрева.

Другим потенциальным недостатком является то, что баланс фаз на панели часто нарушается добавлением тандемных выключателей. Со стандартными выключателями каждый второй выключатель находится на другой фазе питания панели. Вот почему прерыватели расположены в два равных ряда и почему номера слотов чередуются из стороны в сторону (четные в одну сторону, нечетные в другую). Это помогает создать сбалансированную нагрузку на панель. Каждый тандемный выключатель создает два соединения только на одной стороне панели, поэтому, если вы не распределите их должным образом, легко получить слишком много тандемов на одной стороне, что приведет к дисбалансу нагрузки.

Более полное решение

Для простого добавления новой цепи в вашем доме с собственной нейтралью может помочь тандемный автоматический выключатель. Но если вам нужно добавить несколько цепей и/или ваша панель уже близка к своей безопасной грузоподъемности, лучшим вариантом является добавление вспомогательной панели или переход на основную сервисную панель большего размера с большей емкостью.

Это может показаться экстремальным, но панели с большим количеством тандемных выключателей могут быть большим тревожным сигналом. Мало того, что это, вероятно, перегружает панель, есть также большая вероятность того, что количество проводки внутри панели превышает безопасную «заполняющую» емкость. Переход на более крупную панель или добавление вспомогательной панели является более безопасным решением, которое дает вам больше гибкости для будущего расширения вашей электрической системы.

Осмотр тандемных автоматических выключателей — Инспекция дома Structure Tech

Сегодня я установлю истину о тандемных автоматических выключателях. Я объясню, что это такое, когда их можно использовать и как жилищный инспектор может во всем этом разобраться. Это обновленная версия статьи, которую я написал для ASHI Reporter еще в 2011 году.

Во-первых, краткое определение. Сдвоенный автоматический выключатель представляет собой двойной автоматический выключатель, занимающий место одинарного автоматического выключателя на щите. Люди также называют их дуплексными, тонкими, двойными, половинными, полудюймовыми, двойными и вафельными, в зависимости от местных обычаев. О, и читер-брейкеры тоже. В то время как двухполюсный выключатель подключается к двум разным полюсам на щите и имеет общий расцепитель или рукоятку для одновременного отключения двух полюсов, тандемный выключатель не имеет.

На фотографии ниже вверху показан двухполюсный автоматический выключатель на 60 ампер, затем тандемный автоматический выключатель на 15 ампер (выделен), затем тандемный автоматический выключатель на 20 ампер (выделен), затем однополюсный автоматический выключатель на 20 ампер. полюсный автоматический выключатель внизу.

На следующей фотографии показан тандемный выключатель старого типа, используемый в щитах Square D.

Поскольку тандемные автоматические выключатели позволяют устанавливать две цепи на щите в одном отсеке для автоматического выключателя, они обычно используются после заполнения щита стандартными автоматическими выключателями. Из-за этого их часто называют «мошенниками».

Несмотря на неправильное название, это не мошенничество. Совершенно нормально использовать тандемные автоматические выключатели на любой панели, предназначенной для тандемных автоматических выключателей, при условии, что они установлены в соответствующих местах.

Как жилищный инспектор определяет, разрешены ли тандемные автоматические выключатели на щите, который он проверяет? Есть несколько способов сделать это.

Щиты класса CTL

Щиты должны соответствовать стандарту UL 67, который требует, чтобы все щиты освещения и приборов были класса CTL (общее ограничение цепи). Чтобы определить, разрешены ли тандемные выключатели, сначала обратите внимание на возраст панели.

До 1965 года: В старых панелях, предшествовавших стандарту CTL, не было жесткого и быстрого правила для количества разрешенных автоматических выключателей. Иногда панель имеет четкую маркировку, но обычно на этих старых панелях ее нет.

В этих случаях возможно, что тандемные автоматические выключатели разрешены в каждом месте панели. Эти выключатели будут иметь маркировку «Только для замены. Не для сборок CTL».

С 1965 по 2008 год: Вот старая формула для определения допустимого количества цепей в щитах класса CTL, изготовленных в этот период времени. Эту формулу полезно использовать при проверке старых электрических панелей без четкой маркировки внутри панели. Возьмите силу тока щита, умножьте на количество полюсов и разделите на 10. Звучит сложно, но это не так — возьмем для примера 100-амперный щит:

100 А x 2 полюса = 200
200 / 10 = 20

Исходя из этой формулы, максимально допустимое количество цепей в 100-амперном 120/240-вольтовом щите составляет 20. максимум 40 полюсов цепи. Для щитов, не изготовленных как щиты «освещение и приборы», разрешенное количество автоматических выключателей не ограничено. Как домашнему инспектору это полезно, потому что, если я посмотрю на панель на 100 ампер с 20 ячейками, я сразу узнаю, что панель не допускает тандемных выключателей. В этом случае мне не нужно тратить время на изучение панельных диаграмм.

С 2008 г. по настоящее время: Для новейших панелей вы просто следуете тому, что говорит вам производитель, и маркировка обычно понятна. Предыдущие издания Национального электротехнического кодекса (NEC) ограничивали максимальное количество цепей в щите освещения и приборов до 42. Версия NEC 2008 г. удалила обозначение щита «освещение и приборы», однако в NEC 408.54 говорится: «Щит должен должны быть обеспечены физическими средствами для предотвращения установки большего количества устройств перегрузки по току, чем то количество, для которого панель управления была разработана, рассчитана и включена в список». Производители по-прежнему указывают максимально допустимое количество автоматических выключателей и должны предоставлять функцию отклонения, чтобы предотвратить использование тандемных автоматических выключателей там, где это не разрешено.

Особенности отклонения

Щиты класса CTL имеют различные методы предотвращения использования тандемных автоматических выключателей класса CTL в местах, где они не разрешены. Это называется «функция отклонения». На фотографии ниже выделенные выводы шины имеют надрезы, позволяющие использовать тандемные автоматические выключатели; шины, у которых нет этой выемки, не позволяют использовать тандемные выключатели.

Тандемные автоматические выключатели класса CTL имеют форму, отличную от стандартных однополюсных автоматических выключателей, что предотвращает их установку в неподходящих местах.

Сдвоенные автоматические выключатели изготавливаются таким образом, чтобы люди не использовали их ненадлежащим образом, но это останавливает не всех. На фотографиях ниже вы можете увидеть, как кто-то сломал днища автоматических выключателей, чтобы установить их там, где им не место. Отсюда, наверное, и пошло выражение «читер».

Как я упоминал выше, щиты, изготовленные до принятия стандарта класса CTL, позволяют устанавливать тандемные автоматические выключатели, отличные от класса CTL. Сдвоенные автоматические выключатели, отличные от класса CTL, не имеют функции «отклонения», которой обладают выключатели класса CTL. Как ясно видно из этикетки на боковой стороне автоматического выключателя, изображенной ниже, эти автоматические выключатели не разрешены для панелей ClassCTL. Трудность для нас, домашних инспекторов, заключается в том, что мы обычно не видим маркировку после установки выключателя. Единственный способ увидеть это, как правило, — снять прерыватель. И домашние инспекторы не должны выдергивать автоматические выключатели во время проверки дома.

Позволяет ли панель управления создавать тандемы?

Теперь, когда я рассказал об общих правилах для тандемных автоматических выключателей, я расскажу о том, как инспекторы по жилищным вопросам или инспекторы по электротехнике могут определить, разрешены ли тандемные автоматические выключатели на различных щитах.

Модель щита

Модель или номер детали щита обычно указывают, предназначен ли щит для установки тандемных выключателей и сколько их можно использовать. Вот несколько примеров:

  • G 3040 BL1200 = 30 пробелов, всего разрешено 40 цепей.
    Можно использовать до 10 тандемных автоматических выключателей.
  • G 3030 BL1150 = 30 мест, всего разрешено 30 цепей.
    Сдвоенные автоматические выключатели не допускаются.
  • BR 1220 B100 = 12 мест, всего разрешено 20 цепей.
    Можно использовать до 8 тандемных автоматических выключателей.
  • BR 1212 B100 = 12 мест, всего разрешено 12 цепей.
    Сдвоенные автоматические выключатели не допускаются.
  • HOMC 20 U100C = 20 мест, всего разрешено 20 цепей.
    Сдвоенные автоматические выключатели не допускаются.

Я думаю, достаточно легко увидеть закономерность.

Схема внутри щита

Схема подключения внутри щита — отличный способ определить, разрешены ли тандемные выключатели, и если да, то точно  , где  они разрешены. На фотографии ниже видно, что в четыре верхних слота можно устанавливать только полноразмерные выключатели, а в восемь нижних слотов можно устанавливать тандемные выключатели.

Вот еще одна схема щита – этот щит позволяет использовать тандемные выключатели в четырех местах.

И еще — этот щит не позволяет любые тандемные выключатели .

И еще – этот щит допускает тандемные выключатели только в нижних десяти ячейках (11-20 и 31-40).

Еще одна вещь, которую легко найти, — это этикетка, на которой указано максимально допустимое количество цепей . На фото ниже видно, что на щитке разрешено только 20 цепей. Этот щит имеет 20 полноразмерных ячеек, поэтому тандемные автоматические выключатели не допускаются.

Какие проблемы с тандемными автоматическими выключателями?

При использовании тандемных автоматических выключателей в местах, где они не разрешены, они могут неправильно физически подключиться к шине в щите, что может создать опасность возгорания. Сдвоенные автоматические выключатели также увеличивают общую нагрузку на шины в щите; здесь домашним инспекторам нужно руководствоваться здравым смыслом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
