Кабельні наконечники – види, класифікація. Стаття vse-e.com / Новини

Перелік можливих неполадок з електрикою часто зводиться до таких проблем, як розплавлена розетка, автомат в щитку, вигорілий дотла, вилка, що постійно перегрівається, і спрацьовує ПЗВ і це лише мала частина всього списку можливих неприємних ситуацій. Чому вони з’являються? Все просто. Дуже часто причина криється у неякісному контакті між провідником та електричним пристроєм. При цьому досить поширена ситуація полягає в тому, що електрики починають йти на різні хитрощі і хитрощі, щоб уникнути подібних випадків. Замість обтиску, кабель пробують скручувати, лудити припоєм і оловом, складати якимсь чином і так далі. І все це для того, щоб отримати якісний контакт.

Накінечник обтискний

Звичайно ж, результат таких спроб, у разі роботи дилетантів, іноді можна вже спостерігати у вигляді сумних наслідків (оплавлені щити та обладнання, дроти жил, що стирчать з-під обтиску, оплавлені дроти, затиснуті загальним болтом без наявності шайби та гровера тощо) . ). Це прямий показник неписьменності робітника у технічних питаннях, економія невеликих коштів на контактах, що призводить до втрати надійності у роботі всієї електромережі, а також знижує безпеку користування. Варто зазначити, що питання якісного та надійного з’єднання у більшості вищеописаних випадків вирішується дуже просто – за допомогою якісних, доступних за ціною кабельних наконечників.

Поняття кабельні наконечники, наконечник дроту під болт

Кабельний накінечник (також називають гільза, з’єднувач, наконечник обтискний) – це по суті пристосування, щоб підготувати кінець провідника для його суміщення та фіксації токонесучих жил та проводів у гвинтових чи пружинних затискачах. Наприклад, в автоматичних вимикачах, щитах і так далі. Як показує практичний багаторічний досвід, виникає необхідність у з’єднанні різних провідників, і кабельно-провідникова промисловість пропонує використовувати різні види кабельних наконечників, які підійдуть до кожного конкретного випадку.

Основне завдання кабельних наконечників

За будь-якого з’єднання електричних провідників між ними виникає так званий перехідний опір. Величина опору залежить від того, якою є площа і сила дотику, який матеріал виготовлення провідника, а значить і його фізико-хімічні властивості.

Перехідний опір характеризується наявністю найбільшого нагріву при передачі електроенергії по провіднику, а значить при цьому виділяється тепло, яке врешті-решт може призвести до оплавлення та займання. Це означає, що опір слід звести до мінімуму. Для цього призначені кабельні наконечники, збільшуючи поверхню контакту та запобігаючи появі оксидної плівки, що зменшує перехідний опір та збільшує безпеку в користуванні та надійність контакту.

Форма та матеріал кабельних наконечників буває різною, що відображається у широкому асортименті даної продукції.

Класифікація кабельних наконечників

Гільзи класифікуються за матеріалом

А саме:

— алюмінієві наконечники під з’єднання опресуванням;
— мідні наконечники (використовується стандартна мідь або луджена) під пайку або обжим;
— наконечники з комбінованого матеріалу (алюміній плюс мідь), коли йде поєднання алюмінієвої трубки та мідної лопатки.

Слід зазначити, що мідні струмопровідні жили також можуть бути підготовлені наконечником під опресування. Хоча найчастіше такі гільзи застосовують для алюмінієвих токонесучих жил, де їх переріз відповідає 16 мм2 (згідно з вимогами ПУЕ). Такі кабельні гільзи мають маркування ТМ (для міді) та ТА (для алюмінію).

Кабельні наконечники ТМЛ

Для мідних струмонесучих багатодротяних жил частіше використовують наконечник з мідної цільнотягнутої труби (тут один кінець має сплющену форму з просвердленою діркою під болтовий затискач). Дані наконечники мають маркування «ТМ» – без покриття та «ТМЛ» – електролітично луджені.

Використовуються також комбіновані з’єднувачі з маркуванням ТАМ. При чому їх застосування найчастіше. Адже, наприклад, на промислових підприємствах часто є необхідність підключити алюмінієвий кабель у шині з міді на вступно-розподільчих пристроях, щоб отримати з’єднання без перехідного опору, використовується метод фрикційної дифузії.

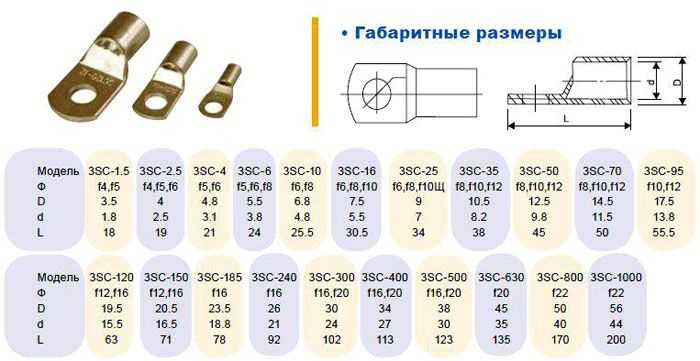

Кабельні гільзи мають стандартні позначення – Марка-АА-ББ:

АА — переріз провідника під обтиск;
ББ – монтажний діаметр отвору під обтискний болт.

Класифікація кабельних з’єднувачів за способом монтажу:

— під опресування;
— під паяння — для мідних та мідно-луджених наконечників;
— наконечник дроту під болт, зривний для наконечників універсального типу;
— під зварювання будь-якого типу — газову, електричну, термічну.

Розберемося докладніше у цій класифікації та способу монтажу. Наприклад, опресовування, це найпростіший і найефективніший спосіб монтажу. Не потребує наявності електроенергії чи якогось складного устаткування. Необхідно просто правильно підібрати наконечник і, використовуючи кліщі (а не молоток або пасатижі), правильно обтиснути його за допомогою кліщів або гідравлічного преса. Кліщі використовують ручні або з гідроприводом. Варто робити не менше двох обтискань для того, щоб зафіксувати дроти і сам контакт зробити надійнішим. Також можна робити обжим дроту з однодротовою житловою, але при цьому підібрати правильний інструмент і добре зачистити поверхню жили від плівки оксиду та від ізоляції.

Монтаж мідних наконечників методом паяння – проводиться з використанням тигелю з розплавленим оловом або з використанням припою. Мідну поверхню попередньо від оксиду.

Газове зварювання – це також надійний метод з’єднання жил та гільзи. Мінус у тому, що потрібна наявність досить громіздкого обладнання, а також дотримання вимог та правил техніки безпеки. Газове зварювання в даному випадку може бути точковим, або контактним — це один з популярних способів зварювального з’єднання, так як в результаті виходить міцний і довговічний контакт. Використовується також метод термітного зварювання, де не потрібно наявності складного обладнання, сам процес простий у виконанні і високотехнологічний одночасно. Тут важливо зберігати спеціальні патрони, дотримуючись суворих правил техніки безпеки.

Примітка: вибір способу оконцевания, а також з’єднання проводу і гільзи відбувається на основі багатьох факторів, які можна визначити вже на місці, саме в тих умовах, в яких відбуватиметься подальша експлуатація, при врахуванні матеріалів, що з’єднуються, і величини напруги в електромережі.

З’єднання за допомогою зривних болтів може бути використане незалежно від матеріалу токонесучої жили та її перерізу. Сам метод досить простий: кінці кабелю або дроту обробляються попередньо струмопровідним мастилом для захисту від окислення, після чого вони вкручуються в кабельний наконечник з додатком певного зусилля, внаслідок чого руйнується оксидна плівка і відбувається втискання її у внутрішню нарізку. Болтова головка вкручується та відривається, відбувається механічна фіксація електроз’єднання.

Область застосування кабельних наконечників

У промисловості кабельні наконечники (наконечник дроту під болт) використовуються повсюдно. Струмопровідні жили з міді з перетином від 2, 5 до 240 мм.кв, а також алюмінієві жили переріз більше 16 мм.кв завжди опресовуються, щоб якісно з’єднати дроти, а також досягти стійкості проти корозійних процесів. Так що введення, заземлення, щити – це далеко не повний список місць, де використання кабельних гільз просто необхідне.

Наприклад, кабельний наконечник ТМЛ (має контрольне вікно) дає можливість бачити установку провідника, а також обжати і запаяти його. При цьому даний тип наконечника найнадійніший на сьогодні серед промислових наконечників.

Якщо розглянути побутову сферу використання наконечників, ми можемо зустріти їх у високоякісних електроприладах. Наприклад, пральні машини, НВЧ-печи, кондиціонери та ін. Як правило, такі наконечники мають спеціальний калібрований отвір для обтиску. При цьому кріплення відбувається методом паяння або обтиску. Дуже добре, коли проводи, які входять до лічильника або автоматичного вимикача, також обтиснуті за допомогою кабельних наконечників. Адже саме за таке акуратне та безпечне з’єднання електрику ніколи не буде соромно. І, як наслідок, такі контакти рідко послаблюються, а значить підтискати їх доводиться вкрай рідко.

Автор: МЕГА КАБЕЛЬ

Цю сторінку додатково шукають у мережі на запит: пайка наконечників на кабель, наконечник дроту під болт.

Кабельные наконечники.

Виды и типы. Работа и применение

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Применение наконечника существенно улучшает качество соединения токопроводящей жилы с оборудованием, чем обычное наматывание или скрутка.

К преимуществам их использования можно отнести:

Предотвращение появлению окиси.
Увеличение площади прилегания.
Снижение нагрева в точке перехода.
Возможность многократного подсоединения и отсоединения.
Снижения сопротивления.

Нужно отметить, что кабельные наконечники имеют различный размер, поэтому необходимо, чтобы внутренний диаметр гильзы соответствовал толщине токопроводящей жилы после снятия изоляции.

Виды наконечников по металлу изготовления

По материалу изготовления наконечники бывают:

Алюминиевые.
Медные.
Комбинированные.

Алюминиевые предназначены для оконцевания проводов с алюминиевой жилой. Применение наконечника с другого металла недопустимо, поскольку такое соединение окисляется, и токопроводящие свойства снижаются.

Медные кабельные наконечники используется для оконцевания проводов с медными жилами. Их стоимость значительно выше, чем алюминиевых, в связи с дороговизной меди. Они также окисляются при контакте с жилами из других металлов, кроме олова.

Комбинированные гильзы сочетают в себе элементы из меди и алюминия. Они применяются при необходимости соединения поверхностей из этих металлов. Комбинированная конструкция позволяет избежать окисления. Места прикасания между двумя металлами обработаны оловом, поэтому химическая реакция не происходит. Олово нейтрально к этим металлам, что делает его отличным посредником.

Типы наконечников по способу монтажа

По способу монтажа оконцеватели для кабеля бывают под:

Опрессовку.
Зажимные болты.
Срывные болты.
Пайку.
Сварку.

Кабельные наконечники

под опрессовку являются самыми быстрыми для монтажа. Достаточно просто вставить зачищенную жилу провода в гильзу и провести обжатие с помощью специального инструмента или на крайний случай плоскогубцами. От силы обжатия зависит надежность соединения. Если провести некачественный монтаж, то при натягивании кабеля существует вероятность его вытягивания с оконцеватели.

Наконечники под зажимные болты имеют в боковой части гильзы отверстия с резьбой для вкручивания болтов. После фиксации очищенной жилы, провода, как в случае с обжимным типом, необходимо лишь затянуть болты. Они плотно прижмут кабель к внутренней поверхности трубки, обеспечив надежное соединение. Чаще всего данный тип применяется в тех случаях, когда необходимо проводить подключение оборудования, которое пребывает в движении. При многократном преломлении провода происходит его перелом, который можно с легкостью устранить. Достаточно отсоединить уже установленный наконечник и прикрутить на оставшейся кабель. Таким образом, снижаются затраты на периодическую покупку нового оконцевателя.

Наконечники под срывные болты представляют практически ту же самую конструкцию, что и под зажимные, но имеют и отличия. Главным образом их особенность заключается в отламывании шляпок болтов при зажиме. Такой наконечник можно зафиксировать один раз, после чего снятие будет невозможным. Данная конструкция имеет преимущество перед обжимными оконцевателями и зажимными болтами. Во-первых, для их использования нет необходимости приобретать специальный инструмент, поскольку вполне можно обойтись обыкновенным рожковым ключом. Шляпки болтов при подтягивании отламываются, поэтому не выступают, что существенно облегчает эксплуатацию. При необходимости можно провести замену срывного болта на обычный. Тогда наконечник станет многоразовым.

Наконечник под пайку имеет короткую гильзу, сквозь которую жила пропускается с выходом возле лопатки. После протягивания кабеля гильза слегка обжимается, а места присоединения покрываются оловом. Поверхность такого наконечника луженая, что облегчает прилипание припоя. Отличительной чертой оконцевателей под пайку является сквозная гильза с продольным разрезом и блестящая луженая поверхность.

Кабельные наконечники под сварку соединяются с жилой при помощи точечной сварки. В отличие от луженых оконцевателей они фиксируются в результате наваривания электрода из того же металла, а не олова. Это обеспечивает более высокую токопроводимость. Данный способ является самым надежным и вызывает минимальное сопротивление проводника. Хотя такие наконечники и лучшие, но они требуют использование специализированного тяжелого оборудования. Таким способом пользуются при прокладке высоковольтных электрических систем на промышленных объектах.

Разновидности соединительных концов наконечников

Кроме способа крепления наконечника к силовому кабелю существует классификация и по форме лопатки, которая непосредственно подключается к оборудованию. Она бывает следующих видов:

Шайба.
Пластина.
Коннектор.
Рожки.
Штекер.

Шайба является самой распространенной формой. Она обеспечивает надежное закрепление кабеля не только прижимным болтом, но и фактически самим наконечником. Оторвать такое соединение возможно только путем вытягивания жилы из гильзы. Для полного отключения кабеля от оборудования необходимо полностью выкрутить прижимную гайку и вытащить шайбу оконцевателя.

Пластинчатый тип менее распространенный. Он применяется для установки на нетолстые провода, которые поджимаются винтом. Обычно такое соединение можно встретить в маломощных электрических щитках. К достоинствам такой формы можно отнести возможность быстрого отсоединения без необходимости полного выкручивания винта.

Коннекторный тип относиться к быстросъемным наконечникам. Он фиксируется на выступающей пластине силового щитка. Принцип действия такой системы очень похож на вилку и розетку. При многоразовом использовании пружинная часть коннектора изнашивается, и он прилегает неплотно. Чтобы это исправить, достаточно просто поджать закрученную пластинчатую пружину, что обеспечит более плотный контакт.

Рожковые кабельные наконечники имеют много общего с шайбовым типом, но в отличие от них, для присоединения не нужно полностью выворачивать гайку или болт. Прижать или извлечь такой оконцеватель довольно просто, но при сильной нагрузке он может выскользнуть, поэтому данный тип можно устанавливать только в тех местах, где кабель не подвешивается и не перетягивается.

Штекерный наконечник похож по принципу действия на коннекторный. Его конец представляет собой обычный цилиндрический стержень. Такой тип используется очень редко, поскольку не позволяет добиться надежного соединения, которое не выскользнет, если зацепить кабель.

Герметизация соединения между проводом и наконечником

После подсоединения наконечника остается небольшой зазор между гильзой и изоляцией кабеля. Поскольку на этом участке жила открыта, то это может грозить электрическим ударом при контакте, а также ускорит износ соединения.

Чтобы герметизировать соединение раз и навсегда, рекомендовано применять термоусадочную трубку. Она представляет собой тонкостенный шланг, который при нагревании ужимается, плотно обтягивая провод. В отличие от изоляционной ленты она не разматывается, а главное обеспечивает более надежную защиту. При этом полностью перекрывает доступ воздуха к соединению.

Для того чтобы затянуть термоусадку нудно отрезать трубку требуемой длины, насадить ее на участок соединения с кабелем и прогреть. Это можно сделать любым доступным способом – строительный фен, газовая плита, паяльная лампа, газовая горелка, зажигалка и пр. Главное не создавать перегрева, поскольку может повредиться изоляция на самом кабеле. Стоит учитывать, что термоусадочная трубка имеет ограниченный лимит втягивания. При ее покупке нужно обратить на это внимание. Необходимо, чтобы максимальная граница усадки была ниже, чем диаметр кабеля без изоляции.

Различные типы кабельных наконечников

Кабельные наконечники — это соединительное устройство, используемое для соединения клемм кабелей с клеммами электрических устройств, а также клемм двух разных кабелей.

На рынке доступно множество типов кабельных наконечников . Чтобы выбрать правильный кабельный наконечник, вы должны знать его функции и области применения. Но прежде чем обсуждать

различных типов кабельных наконечников , их функции и применение, давайте сначала узнаем о , что такое кабельные наконечники 9.0006 ? После этого мы обсудим различные типы кабельных наконечников .
Что такое кабельные наконечники?
Кабельные наконечники представляют собой соединительное устройство, используемое для соединения клеммы кабеля с клеммой электрических устройств, а также клеммы двух разных кабелей. Его также называют Кабельный соединитель или кабельный анкер. Как правило, он состоит из алюминия, меди и латуни.
Основной функцией кабельных наконечников является соединение входящего кабеля с электроприборами, другим кабелем, поверхностью механического оборудования и т. д.
Подробнее:
Что такое электричество? Определение и виды электричества
Что такое коэффициент мощности и почему он важен
Почему мощность трансформатора измеряется в кВА, а не в кВт
Для подключения кабели к клеммной коробке, где должно быть постоянное соединение, и где прямое соединение неудобно.
Обеспечивает удобство операторам при сборке, техническом обслуживании и ремонте электроприборов.
Типы кабельных наконечников
В зависимости от материалов, используемых для изготовления, кабельные наконечники в основном бывают медными и алюминиевыми. Но в зависимости от использования и применения кабеля, существует множество типов кабельных наконечников , которые называются:
кольцевые наконечники
штыревые наконечники
вилочного типа или U-образные проушины
Штекерные и гнездовые соединительные наконечники
Плоские наконечники
Давайте подробно обсудим различные типы кабельных наконечников .
Наконечники кольцевого типа
Как следует из названия, наконечники кольцевого типа представляют собой закрытые наконечники кольцевой формы. Он чаще всего используется в низковольтных приложениях, например, для домашней и промышленной проводки распределительных щитов, автоматических выключателей, а также для подключения других электрических устройств и т. Д. Он очень надежен. Как правило, он состоит из высококачественной меди и алюминия.
Штыревые наконечники
Штыревые наконечники в основном используются для электронных устройств в промышленности. Как правило, он используется для подключения кабелей к реле и другим электрическим и электронным устройствам кабелей управления и индикации. Он имеет тонкую и длинную структуру штифта, что делает его простым и удобным в использовании.
Вилкообразные или U-образные наконечники
Как следует из названия, соединительная часть вилкообразных или U-образных наконечников имеет U-образную плоскую структуру, поэтому они также известны как U-образные наконечники . Его можно использовать для подключения реле, таймеров, контакторов и т. д. Он выглядит как вилка, поэтому его также называют Наконечники типа вилки .
Соединительные наконечники типа «папа» и «мама»
Соединительные наконечники типа «папа» и «мама» в основном используются для соединения двух или более кабелей друг с другом. Кабели можно легко подключить без помощи какой-либо внешней клеммной коробки. Он также используется для низковольтных приложений.
Наконечники плоского типа
Наконечники плоского типа представляют собой I-образный твердый соединитель с плоской структурой. Как и наконечники штифтового типа, он также имеет I-образную форму, но основное отличие заключается в том, что наконечники штыревого типа имеют полый штыревой разъем, тогда как наконечники плоского типа имеют сплошной плоский разъем. Он также используется для кабелей управления низкого напряжения.
Подробнее Статьи:
Newer Post Старый пост Дом

Типы медных и алюминиевых наконечников
Кабельные наконечники предназначены для подключения кабеля к электроприбору, другим кабелям, поверхности или механическому оборудованию. Вы можете купить различные стандартные кабельные наконечники в ZMS. ZMS имеет широкий ассортимент кабельных наконечников для заделки или соединения кабелей, таких как биметаллические алюминиевые наконечники DTL, кабельные наконечники DL, медные наконечники DT и т. д.

Медно-алюминиевые наконечники DTL подходят для чрезмерного соединения между кабелями с алюминиевым сердечником распределительных устройств и медными концами электрооборудования. Наше производство биметаллических кабельных наконечников не только красиво выглядит, но и обладает хорошей электропроводностью.
Как правило, проводка также безопаснее, в распределительном шкафу, в электротехнической промышленности, в машиностроении и т. д.
DL Алюминиевые клеммные наконечники

. В кабельных алюминиевых клеммных наконечниках используется процесс сварки трением с высокой прочностью сварного шва, хорошими рабочими характеристиками, устойчивостью к гальванической коррозии, длительным сроком службы и т. д.
Медные наконечники DT

Медные наконечники DT используются для соединения кабелей с медными жилами с медными концами электрооборудования. Продукт обычно используется для соединения и обновления концов кабеля. Может сделать кабель и электрическое соединение более прочным и безопасным. Он обладает такими характеристиками, как высокая прочность сварного шва, хорошие энергетические характеристики, антиэлектрохимическая коррозия и длительный срок службы. Это широко используемый материал в строительстве, электротехнической промышленности, машиностроении и т. д.
Механические наконечники и соединителиМеханические наконечники и соединители2OTD Биметаллические кабельные наконечникиCP Кабельные наконечники Кабельный соединительGT Медная соединительная трубкаGLU Алюминиевая соединительная трубкаGTY алюминиевый кабельный наконечник DTL-S Наконечник для биметаллического кабеля с двойными отверстиямиDTL-F Наконечник для биметаллического кабеляDT-S Наконечник для биметаллического кабеля с двойными отверстиямиИзолированные биметаллические наконечники с двойными отверстиями DT-S
Назначение наконечников кабеля питания
Наконечники кабельного оборудования в основном используются для подсоединения отходящей части шинопровода подстанции и электрооборудования (например, трансформаторов, автоматических выключателей, изолирующих выключателей, проходных изоляторов и т. д.).
Поскольку существует два типа клеммных наконечников для обычного электрооборудования, медь и алюминий, а провод шины разделен на алюминиевый многожильный провод или алюминиевый многожильный провод со стальным сердечником, наконечники для оборудования делятся на алюминиевые наконечники для оборудования и медно-алюминиевое переходное оборудование от материал.
По различным методам установки и конструктивным формам проушины для оборудования делятся на два типа: болтовые и компрессионные. Углы между двойным прессом каждого типа наконечников проводов и выводом электронного оборудования делятся на 0°, 30° и 9°.0°.
Обжимные наконечники просты в установке и разборке для облегчения ремонта или обслуживания. Для соединения кабеля обычно используется отрезок кабельного наконечника, в зависимости от типа он может быть сварным или обжимным. Затем вы можете зафиксировать соединительный конец наконечника в соответствующем положении или точке соединения с помощью болтов, винтов или пружинных зажимов. У них есть много размеров, конфигураций и типов материалов, которые обычно доступны для конкретных применений, но металл является основным используемым материалом. Кабельные наконечники можно использовать не только в силовые кабельные системы , но также можно найти в автомобилях, машинах, бытовой технике, электронных продуктах и других системах электропроводки. Для электрических целей кабельные наконечники обычно изолируются резиной или пластиком, чтобы предотвратить случайную передачу электричества людям или близлежащим электрическим компонентам.
