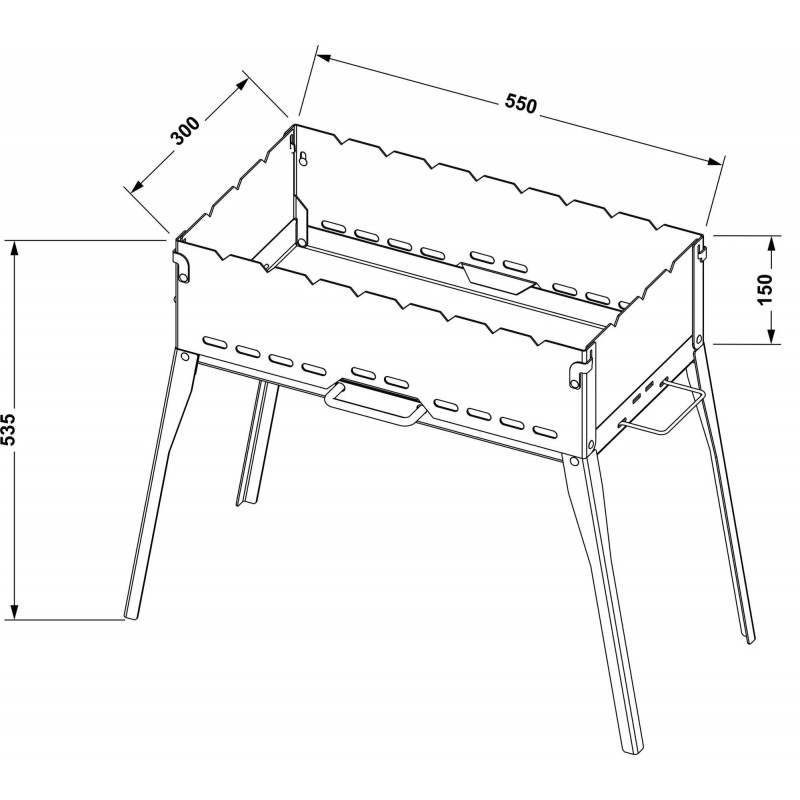

- Размеры мангала для шашлыка: схема и чертеж
- Заказ — Мангал — Дом
- Какой мангал сделать — размеры материала и конструкции | Своими руками
Размеры мангала для шашлыка чертеж из железа
Содержание
1 Какие инструменты и материалы потребуются
2 Классификация мангалов с чертежами и фото
3 Факторы, влияющие на габариты жаровни
3.1 Конструкция шампура
3.2 Температурный режим
4 От чего зависят параметры мангала?
4.1 Стандартные размеры мангала для шашлыка
4.2 Какая должна быть высота и длина мангала: рекомендуемые значения
4.3 Ширина и глубина
4.4 Толщина стенок
4.5 Как сделать ножки для мангала
5 Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд
6 Советы
7 Мангал из кирпича своими руками
8 Переносные конструкции
9 Складные мангалы
10 Мангал из газового баллона
11 Металлические мангалы с навесом: чертежи
12 Модели с решетками для барбекю
13 Полезные дополнения
Какие инструменты и материалы потребуются
Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.
Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.
Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:
- подстольем;
- рабочей поверхностью;
- решеткой;
- регулируемым поддувалом;
- крышкой.
Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:
- сварочный аппарат;
- электроды;
- болгарка;
- дрель и сверла по металлу;
- уровень;
- карандаш;
- рулетка;
- ножницы по металлу;
- лист металла;
- металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.
Классификация мангалов с чертежами и фото
Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.
Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:
- Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
- Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится.
- Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
- Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.
Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.
Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.
Факторы, влияющие на габариты жаровни
- температурный режим – количество углей, расстояние от них до мяса;
- инвентарь для приготовления блюда – шампуры или решетка барбекю.
Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.
В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии.
Конструкция шампура
Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:
- длина – общая 45 – 50 см, рабочая 30 – 35 см;
- завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.

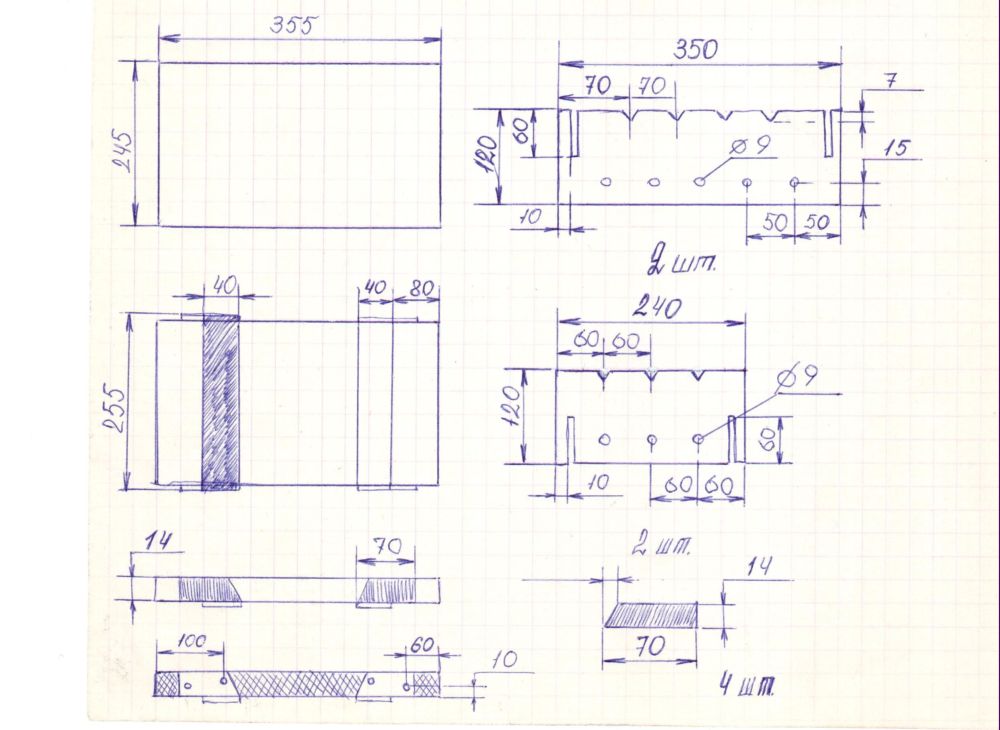

Увеличить чертеж можно по клику
В походных (разборных, раскладных) вариантах жаровни размеры шпаги/шампура могут уменьшаться.
При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.
Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.
Температурный режим
Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:
- угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
- наполнение очага углями – слой 5 – 10 см;
- расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.
Внимание: По вопросу необходимости отверстий в боковых стенках жаровни единого мнения у специалистов не существует до сих пор. Одни считают, что они мешают контролю температурного режима, а воздух следует подавать внутрь специальным опахалом. Другие считают, что при обмахивании повышается вероятность возгорания тлеющих головешек, предпочитают опахалом не пользоваться.
От чего зависят параметры мангала?
Параметрами мангала можно считать его длину, ширину, глубину и высоту. Эти величины зависят от нескольких факторов.
- При выборе мангала необходимо первым делом определиться, каким способом на нем будет жариться мясо: на шампурах либо на решетке барбекю. Шампура имеют в большинстве своем стандартные размеры, поэтому ширина жаровни должна им соответствовать. Длину же можно выбрать любую. С решетками барбекю все проще. Они зачастую имеют различные размеры, поэтому проще будет подобрать решетку в соответствии с размерами мангала. Хотя стандартной считается решетка с размерами 18х28 см.
- Второй важный критерий – это выбор места, где будет чаще всего приготавливаться мясо. Если это частный дом или дача, то здесь лучше всего подойдет стационарный мангал, который будет иметь постоянную локацию и убираться лишь на зиму. Его лучше выполнить из толстого металла либо чугуна для многолетней эксплуатации. Если же подразумевается, что очаг необходимо будет часто транспортировать, то его лучше делать легким, складным и компактным.
- Глубина мангала напрямую зависит от материала, на котором будет готовиться мясо. Если речь идет об углях, то идеально подойдет неглубокий. Если же для приготовления будут использоваться дрова, то лучше выбрать глубокий мангал, так как придется заложить большое количество дерева, чтобы получить необходимый объем углей для жарки.
Сколько людей – столько мнений, желаний и потребностей. Поэтому существует две основных разновидности приспособления для жарки мяса – мобильные и стационарные.
Многие из тех, кто не проживает в частном секторе и не имеет загородного участка, предпочитают выбираться на шашлыки на природу. Они не нуждаются в массивном мангале, который включает в себя дополнительные элементы. Для них идеально подойдут компактные конструкции из нетолстого материала. Они более легкие, имеют тонкие стенки, низкие складные ножки и минимум элементов декора. Они с легкостью поместятся в любой автомобиль, и не будут занимать много места при хранении в квартире.
Для тех же, кто желает обустроить на своем участке настоящий шашлычный уголок, подойдут большие стационарные мангалы из металла или даже каменные очаги.
Они имеют большие габариты, выполнены из толстого металла, зачастую оборудованы дополнительными поверхностями и местами для хранения аксессуаров. Поэтому приготовление мяса становится не только приятным, но и весьма комфортным занятием.
Стандартные размеры мангала для шашлыка
В зависимости от производителя, размеры мангала для шашлыка могут варьироваться в широком диапазоне. Однако чаще всего их ширина составляет 0,3–0,4 м, если планируется использовать шампуры на 8 –9 кусочков мяса. Глубина может меняться от 15 до 18 см при толщине стенок 4–8 мм.
Стандартные изделия, как правило, прямоугольной формы
Прорабатывая чертежи стандартных мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хорошую прожарку мяса и предотвратить его пригорание. Также учитываются условия эксплуатации. Длина стационарных моделей может достигать 1 м, а для переносных изделий правильными габаритами являются 0,6–0,7 м.
Переносные модели изготавливают небольшими для удобной транспортировки
Какая должна быть высота и длина мангала: рекомендуемые значения
О том, какая должна быть высота мангала, стоит задуматься заранее. Данный параметр выбирается индивидуально. Она не должна быть низкой или высокой, чтобы не испытывать в процессе приготовления шашлыков дискомфорта. Именно поэтому данный параметр выбирается с учётом роста человека, который будет им чаще всего пользоваться. В среднем, высота мангала для шашлыка должна быть 75–125 см.
Высота зависит от ряда параметров
Длину выбирают с учётом количества одновременно приготавливаемых шашлыков. Если одновременно будет использоваться 6 шампуров, достаточно 60 см. Если же одновременно будет готовиться 10 шашлыков, то длину увеличивают до 1 м.
Длину выбирают с учётом количества приготавливаемых шашлыков
Ширина и глубина
Ширину выбирают с учётом длины шампуров, которыми планируют пользоваться. Обычно их длина составляет 45–50 см при рабочей 30–35 см. С учётом этого, глубина мангала для шашлыка должна быть максимум 40 см. Увеличение поперечных размеров приведет к неправильному расходу вырабатываемого тепла.
Глубина обычно составляет около 15–20 см. При проработке чертежа мангала для шашлыка из железа, размеры выбирают с учётом того, чтобы можно было сформировать слой углей толщиной 5–10 см. При этом, между мясом и слоем угля должно быть около 8 см.
Если планируется использовать дрова, глубину делают немного больше. В этом случае, для обеспечения оптимального теплового воздействия, толщина формируемого слоя углей должна быть намного больше.
Глубина не более 20 см
Толщина стенок
Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом стоит учитывать мобильность устройства для жарки. Для стационарной модели стоит выбрать листы толщиной до 8 мм.
Если же конструкцию планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.
Внимание! Чем толще будет листовая сталь, тем дольше прослужит конструкция.
Чем толще металл, тем лучше
Как сделать ножки для мангала
Первым делом подбираются под мангал размеры, стандартные чертежи и схемы. Самый простой способ сделать ножки своими руками: взять согнутые уголки металла и нарезать их, отмеряя 1 метр для каждого отдельного элемента. Рекомендуется выбирать металл внимательно, он должен быть прочным.
Чтобы подставка была устойчивой, нужно приварить ровные пластинки металла к основанию
Оптимальные размеры мангала для шашлыка из металла должны определяться с учётом длины ножек. Если выбрать длину больше 1 метра, готовить будет неудобно, поэтому лучшие размеры мангала для шашлыка из железа – 60 см в длину, 30 в ширину.
Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд
Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:
- на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
- на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
- все детали скрепляются с помощью сварочного оборудования;
- из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
- конструкция собирается и проверяется на прочность.
Следует распечатать макеты в натуральную величину – это позволит не допустить ошибки при вырезании металла
После сборки конструкции выпиливаются уголки для укладки шампуров
Чтобы было удобно пользоваться мангалом, его стоит поставить на доску или другую ровную поверхность
Советы
Помимо обычных расчетов для изготовления мангала, можно воспользоваться дополнительными советами, приведенными ниже, для оформления настоящей зоны отдыха на даче или домашнем участке.
- Если длина мангала планируется более 100 см, то в этом случае рекомендуется оборудовать конструкцию дополнительными ножками. Это придаст большую устойчивость.
- Металлический мангал можно также оборудовать колесами. Это позволит в случае необходимости легко поменять его местоположение на участке.
- Над мангалами и очагами можно сконструировать навес. В этом случае приготовлением шашлыков можно заниматься и в непогоду. Если к тому же оборудовать скамейки, высадить цветы и кустарник, то это место станет настоящим сердцем приусадебного участка, где вечерами можно будет просто посидеть у огня, послушать пение птиц, посмотреть на звездное небо.
- Конструкцию обычного металлического мангала можно дополнительно оборудовать местами для хранения дров, шампуров, воды и кочерги. Это придаст дополнительное обаяние и некий шарм.
- Лучшим материалом для изготовления мангала считается чугун. Он очень прочный, долговечный и отлично держит тепло. Это позволит сэкономить на углях. К тому же его можно дополнительно украсить коваными элементами.
- При выборе местоположения мангала или очага необходимо руководствоваться в первую очередь правилами техники безопасности и не располагать конструкцию вблизи построек (расстояние должно быть более трех метров), рядом с легковоспламеняющимися предметами, под деревьями, возле заборов, изгородей, беседок.
- Очаг из камня лучше всего изготавливать из натуральных природных элементов. Но, чтобы построить его с соблюдением всех строительных норм, правил, стандартов и технологий, лучше прибегнуть к помощи квалифицированных строителей-каменщиков.
- Металлический мангал, сделанный своими руками, лучше покрыть огнеупорной краской. Это сделает его внешний вид более эстетичным и гораздо продлит срок эксплуатации.
- Прорези под шампура на жаровне лучше делать на расстоянии от 5 до 8 см. Такое расстояние позволит с легкостью переворачивать каждый из них, не задевая соседние.
- Перед первым использованием мангала его необходимо прокалить, то есть разжечь костер в нем, чтобы избавиться от всех вредных веществ, накопившихся при строительстве.
- Вблизи очага можно оборудовать маленький водоем, пруд или альпийскую горку. Это позволит создать законченный ансамбль загородной зоны отдыха.
Необходимо отметить, что правильный мангал всегда должен быть изготовлен по общепринятым стандартам, которые необходимо немного откорректировать под индивидуальные требования.
В этом случае мясо будет готовиться сразу в достаточном количестве, не будет подгорать и пересушиваться независимо от инструмента приготовления, топочный материал будет эффективно и экономно использоваться, а жар не будет уходить в воздух.
К тому же в настоящее время существует богатый выбор строительных материалов, которые будут пригодны для его изготовления, будь то металл, стал, чугун, жаропрочный кирпич или природный камень.
При оформлении мангала, можно воплотить любые идеи и проекты, будь то маленький мобильный очаг, стационарная жаровня или даже кирпичная печь на приусадебном участке. При условии соблюдения строительных стандартов и пожарной безопасности, результат будет только радовать глаз.
Настоящий уголок для приготовления пищи и отдыха в кругу семьи и друзей станет любимым местом приема пищи и времяпрепровождения, отдыха и заряда положительной энергией.
Мангал из кирпича своими руками
Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.
Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.
Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.
Когда беретесь воздвигнуть сами, то проконсультируйтесь у мастера, делайте все аккуратно и не спеша.
Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!
Стационарный мангал
Может быть представлен, как традиционной моделью, так и комбинированными вариантами:
- Мангал-печь, изготовленная своими руками.
- Мангал-барбекю.
- Мангал с гриль-установкой.
Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.
Переносные конструкции
Чаще всего подобные мангалы изготовлены из листового железа или представлены коваными изделиями. Имеют стандартные размеры, боковые разъёмы для крепления шампуров во время готовки.
Особое внимание при самостоятельной работе уделяется опорам, которые должны обеспечивать прочность и равновесие всей конструкции.
Складные мангалы
Более сложные по своему обустройству модели. Для тех, кто не обладает строительными навыками, всегда имеются подробные инструкции для работы. Классический мангал имеет съёмные опорные ножки, бортики со специальными пазами, отдельно предусмотренную крышку.
Мангал из газового баллона
Прежде чем сделать мангал из газового баллона, его необходимо полностью опустошить. Затем откручивается кран, после чего баллон моют водой с добавлением хлора или моющего средства, чтобы убрать остатки запаха одоранта.
Затем на баллон наносится разметка под резку в виде двух продольных линий, которые делят баллон пополам.
Резка осуществляется с помощью болгарки, также рекомендуется заполнить баллон водой, чтобы он был более устойчив, а диск болгарки не нагревался.
После этого делается крышка, привариваются ножки и наносятся отверстия для подачи воздуха в зону горения угля.
Металлические мангалы с навесом: чертежи
Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:
- установка навеса непосредственно на мангал;
- установка дополнительного навеса, который не относится к мангалу.
Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.
При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.
Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.
Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.
Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.
Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.
Модели с решетками для барбекю
Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей.
В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.
Габариты решётки – основной параметр
Покраска готового изделия
Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.
Для покраски применяются специальные составы, к которым предъявляются следующие требования:
- жаростойкость;
- устойчивость к перепадам температур;
- отсутствие вредных испарений.
Этим требованиям соответствуют такие покрытия:
- кремний-органические эмали;
- термостойкие краски различного назначения.
Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.
Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.
Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.
Полезные дополнения
Если уж браться за дело основательно, то стоит позаботиться об отсеке для подготовки углей. Он может также использоваться в качестве печи для кастрюли. Доработка довольно простая. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 с высотой в 20 см.
Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.
Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.
Если еще немного удлинить и расширить агрегат, то сочетание вышеуказанных дополнений превратит его в установку горячего копчения! Только с противоположной стороны топки в дне делается пару отверстий для лучшей тяги.
Принцип такой. На кучку угля набрасывается немного специальной щепы/опилок. Сбоку на решетку укладывается полуфабрикат (мясо, сало, рыбка и даже овощи). Крышка заставляет проходить дым через продукты и удаляться через импровизированную топку-трубу, накрытую мешковиной. Время готовки — 1−3 часа.
Единственное, что нужно учесть, так это обеспечение устойчивости — съемные ножки уже не подойдут. Да и злоупотреблять такими копченостями не стоит. Подобная кулинария таит в себе канцерогены. Проветривают деликатес не менее полусуток!
Источники
- https://vdome.club/materialy/svoimi-rukami/kak-sdelat-razbornyy-mangal-svoimi-rukami-chertezhi-i-foto. html
- https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/mangal-iz-metalla-svoimi-rukami
- https://mangalka.com/mangal/razmery-mangala.html
- https://stroy-podskazka.ru/mangal/razmery/
- https://homius.ru/pravilnyj-razmer-mangala.html
- https://HouseChief.ru/pravilnyj-razmer-mangala.html
- https://tvojdizajn.ru/mangal-svoimi-rukami
- https://podelki.expert/mangal-svoimi-rukami/
- https://rastenija.org/mangal-svoimi-rukami/
- http://remontik.org/mangal/chertezhi-mangalov-iz-metalla-foto/
- https://pochini.guru/byt/sborka-mangala
[свернуть]
- Автор: Юлия
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Размеры мангала для шашлыка: схема и чертеж
Стандартные шашлычницы, изготавливаемые массово, не всегда устраивают владельцев. Вместе с тем, такие недостатки, как короткий срок службы, невысокая производительность или неудобство использования можно легко обойти, правильно подобрав размеры мангала и его отдельные элементы.
Задачи правильного приспособления
Конструкция мангала должна обеспечить:
- неповторимый вкус, аромат, сочность шашлыка;
- выдавать максимальное количество тепла при минимальном расходе топлива;
- прочность и устойчивость;
- удобство в работе и обслуживании.
Стандартные модели
Реализуемые розничной сетью стандартные модели сходны по конструкции и представлены примерно одинаковыми габаритами.
Стандартные размеры мангалов для шашлыка из железа
Модель/ Параметры, см | Ширина х Глубина х Длина | Высота общая |
Мини | 25х15х35 | 35 |
Стандарт | 25х15х40 | 40 |
Стандарт 2 | 30 х 20 х 50 | 50 |
Статус стандарт | 29, 5 х 20 х 45 | 40 |
Классика | 36 х 15 х 60 | 70 |
Малогабаритные шашлычницы разборные, со съемными ножками, из тонкого металла 0, 5 — 2 мм. Среди перечисленных моделей мангал классика 36х15х60 см имеет самую вместительную жаровню. Толщина стенок — 2 мм. Разместить можно 8 — 9 шампуров по 8-10 кусков на каждом.
Стандартные модели задуманы как универсальные, и в этом их основное достоинство. Их можно использовать на даче, берегу реки, взять в путешествие.
Неоспоримыми преимуществами шашлычниц являются:
- лаконичный дизайн;
- удобная транспортировка;
- легкая и быстрая сборка;
- привлекательная цена.
Однако, не все перечисленные плюсы важны для владельца. Например, если хозяин пользуется приспособлением только на участке, ему больше важен срок службы и внешний вид изделия, чем вес и возможность его разбирать.
Минусы:
- тонкий металл;
- недостаточные размеры жаровни;
- короткие ножки;
- неудобство эксплуатации;
- недолговечность конструкции.
Поэтому приспособление нужно подбирать индивидуально, исходя из принципов его использования.
Схема мангала с размерами
Вместе с тем, есть проверенные временем отработанные схемы мангалов с правильными размерами, на которые стоит ориентироваться и подкорректировать до идеала.
Правильный мангал будет удобен в использовании, а также прослужит длительный срок.
От чего зависят размеры
При определении оптимальных размеров мангала, а также его конструктивных особенностей, необходимо учитывать:
- Число людей. От этого показателя зависит длина шашлычницы, позволяющей одновременно приготовить шашлык для всей компании.
- Способ приготовления: шампуры, решетка барбекю. От него зависит ширина и длина приспособления.
- Расстояние от углей до шампуров. От этого показателя зависит глубина жаровни, а также тепловое излучение.
Грамотно подобранные размеры для металлических конструкций
Чтобы металлический мангал получился правильный, необходимо учесть все, от роста владельца до количества кусков, насаживаемых на шампур.
Ширина
Ширина мангала определяется длиной шампуров. Полная длина стандартного шампура 45 см, рабочая зона — 30 — 35 см. С учетом небольшого запаса максимальная ширина жаровни – 35 см.
Увеличение размера ведет к неправильному распределение жара, потере тепла, неравномерному приготовлению продуктов.
Какой высоты должен быть мангал
Высота мангала для шашлыка — одна из важных характеристик. Чтобы пользоваться шашлычницей было комфортно, она не должна быть слишком низкой или высокой. Полная высота мангала определяется с учетом роста владельца и составляет 0, 8 – 1 м. Чтобы уточнить эти размеры нужно замерять расстояние от земли до локтя.
Длина
Правильная длина мангала рассчитывается по формуле: L = N * l, где N – количество шампуров, l – расстояние между их осями, равное 7 — 10 см.
К примеру, одновременно готовящиеся 6 порций шашлыка займут длину: 6 * (7 — 10) = 42 — 60 см. Если шпажки подвинуть чуть ближе к торцам, достаточно небольшого приспособления длиной 40 см. Если предпочитаете поместить шпаги свободно или добавить еще 2-3 – выбирайте длину 60 см.
Стандартные прямоугольные решетки для барбекю 30 х 28 см также впишутся в правильные размеры мангала из железа: на 2 решетки подойдет длина шашлычницы от 60 см. При этом можно комбинировать одну решетку и шампуры.
Длина 60 см — наиболее универсальный размер, позволяющий приготовить достаточно много пищи без перерасхода угля.
Для более многочисленных компаний выбирают длину шашлычницы 80 см.
Приспособления большей длины в домашних условиях используют редко. Они находят свое применение в заведениях общественного питания, кейтеринге.
Глубина
Глубина мангала определяется исходя из расстояния от продукта до углей и толщины слоя топлива.
Правильное расстояние от углей до мяса в мангале – от 12 до 15 см. Расстояние выверено многолетним опытом любителей, подтверждено профессионалами, а также объясняется законами физики.
Здесь важен каждый сантиметр – ведь действующий жар, обратно пропорционален квадрату расстояния до углей. На практике это означает, что если уменьшить расстояние от шампура до углей в 2 раза с 12 до 6 см, то тепловое воздействие увеличится в 4 раза.
Если расстояние будет меньше – шашлык снаружи будет обжариваться намного интенсивнее, быстрее подгорать. При этом внутри он может не прожариться, особенно если куски надеты плотно, а также достаточно крупные. Шампуры нужно часто переворачивать. Кроме того, огонь, появляющийся при возгорании углей от капающего жирного сока, может сжечь блюдо, оставив от него лишь угольки.
Увеличение расстояния имеет такие минусы:
- Замедляется приготовление.
- Корочка образуется медленнее или совсем не образуется. Из мяса выпаривается сок, оно получается суховатым.
- Больший расход угля.
С учетом толщины слоя угля 5 — 10 см оптимальную высоту стенок мангала выбирают от 15 до 25 см.
Правильные размеры
Толщина
Толщина материала, из которого сделана жаровня, напрямую влияет на срок службы приспособления. Стандартные изделия из листовой стали толщиной до 2 мм служат до 3 лет. Они деформируются при нагреве, после чего прогорают или ржавеют насквозь.
Добротное изделие, которое прослужит долго, делают толщиной не менее 3 мм:
- стенки — 3 — 6 мм,
- дно — 3 — 8 мм.
Корпус из тонкого металлического листа 2 – 3 мм не помешает по длинной стороне усилить арматурой.
Расстояние между шампурами
Расстояние между шампурами на мангале выбирают не менее 8 — 10 см, чтобы во время приготовления можно было беспрепятственно переворачивать их, не задевая друг за друга. Слишком плотная укладка замедляет приготовление, перекрывает доступ воздуха к углям.
Особенности конструкции правильного мангала
В конструкциях мангалов предусматривают ряд дополнительных опций, делающих пользование приспособлением более удобным.
Жаровня
В мангале с регулировкой высоты углей предусматривают два уровня установки дна. Планируя долгую готовку или использование дров, дно устанавливают в нижнее положение, что делает жаровню более глубокой. Если же нужно приготовить одну партию блюда дно устанавливают в верхнее положение, насыпав небольшое количество угля. Так можно регулировать расстояние от углей до мяса в мангале заранее.
Регулировка высоты углей поднятием дна смотрите в минутном видео:
Изменение расстояния между продуктом и углями в процессе жарки может производиться:
- при помощи подставок, которые потом убираются,
- перемещением шампура в глубокие прорези.
Прорези для шампуров
Прорези под шампуры предусматривают для ограничения самопроизвольного разворота шампура. Их нарезают на одинаковом расстоянии друг от друга по длинным сторонам жаровни, иногда разной формы на двух стенках. Для более длинных шампуров углубления делают также на торцах корпуса.
Прорези бывают:
- щелевидные;
- треугольные;
- закругленные;
- резные.
Некоторые эксперты считают, что прорези – лишний и даже вредный элемент.
Устойчивость шампура при развороте обеспечивает его витая часть, так называемая улитка. С ее помощью шпага держится в нескольких положениях. Шампуры нормально справляются со своим заданием на ровных боковинах: углубления им не нужны, то есть бесполезны.
Минусы прорезей в том, что они:
- не позволяют регулировать расстояние между шампурами, ведь не всегда на них надеты куски одинакового размера: сегодня жарим шашлычки из куриных сердечек, используя 12 шампуров, которые можно положить гуще, а завтра — вырезку целиком на 4 шпагах;
- мешают свободно отодвинуть шашлыки в сторону, чтобы поправить угли;
- круглые неудобны для установки плоского шампура на ребро;
- фигурные завитки, образованные лазерной резкой, могут быть опасны, если за них зацепится одежда.
Применение вырезов обосновано в случаях:
- у вас простые прямые шампуры без завитка возле ручки;
- применяется электропривод, автоматически вращающий шпажки;
- пазы разной глубины служат для изменения расстояния от шампура до углей.
Ручки
Для удобства переноски жаровни предусматривают ручки, которые привариваются к узкой боковой части.
Ручки мангала делают:
- из уголка;
- арматуры;
- дерева.
Их можно выполнить прорезными, жесткими, навесными, складными. Конструкция выбирается индивидуально, главное чтобы рукоятка удобно ложилась в руку.
Ножки и подставки
Высота мангала для жарки шашлыка может регулироваться высотой ножек или специальной подставкой.
Мангал на две решетки с перегородкой в жаровне. Высокие съемные ножки
Ножки бывают:
- из арматуры;
- профильной трубы;
- уголка;
- складные;
- выполненные единой конструкцией шашлычницы.
Идеально иметь длинные и короткие ножки. Шашлычницу с короткими ножками можно устанавливать на стол, а также проще перевозить. Длинные съёмные ножки удобны при транспортировке и хранении.
В стационарном варианте ножки можно заменить подставкой для мангала. Подставка позволяет не только удобно и надежно установить жаровню, а также размещать шампуры, посуду, дрова. Формы подставок зависят от конструкции самой жаровни. Один вариант — простые крепкие стойки. Другой – более сложные многофункциональные конструкции с разделочным столиком, дровником, коваными элементами.
Подставки под мангал делают:
- из трубы;
- кованых элементов;
- столов;
- станины от шейной машинки.
Отверстия
Почти во всех моделях мы видим отверстия или прорези в стенках и дне.
Считается, что через отверстия в мангале происходит подсос воздуха, что не дает погаснуть углям, подымает их температуру. Здесь мнения расходятся по следующим причинам:
- При невысоких стенках жаровни воздух и так нормально проходит к углям.
- Поступление воздуха через боковые стенки, особенно при ветре, делает горение неконтролируемым, приводит к подгоранию продуктов.
- Температура у стенок значительно выше, чем в центре, угли быстрее прогорают, повышается расход топлива.
Специалисты рекомендуют проверенный дедовский способ: раздувать затухающие угли опахалом. Сторонники инновационных технологий пользуются специальным феном, который помогает разжигать, а также раздувать угли.
Если же вы решились сделать дырки в мангале, то их количество лучше минимизировать, расположив в нижней части длинной боковой стенки.
Металлический мангал: фото с размерами, чертеж
Чертеж:
Показатели для кирпичных конструкций
Правильные размеры для кирпичных конструкций соблюдают исходя из пропорций: свод дымохода по высоте должен быть не меньше 1-1, 2 от высоты портала жаровни, а дымохода- не менее 1-1, 2 высоты свода. Сечение дымохода зависит от площади портала топки. Оптимальное соотношение 1:8 — 1:10.
Наружные габаритные размеры мангала для шашлыка немного больше металлического аналога, что связано с применяемым материалом. Габариты жаровни аналогичны шашлычнице из металла.
Размеры простой шашлычницы из кирпича в металлической раме
Применяемый огнеупорный кирпич ША-8, размеры 250х124х65 мм, уголок 45х45х5 мм.
Размеры, мм | Наружные | Внутренние |
Длина | 634 | 494 |
Ширина | 384 | 244 |
Высота / Глубина | 200 | 124 |
Наружные габаритные размеры даны с учетом размера рамы
Какой глубины должен быть мангал зависит от выбранной конструкции, размера и количества слоев кирпича. В данном случае — глубина мангала соответствует высоте кирпича — 124 мм.
Размеры жаровни в кирпичном мангале
Жаровня в комплексе из кирпича отличается по размерам от простой, сделанной на «сухой» кладке. Габариты зависят от размера выбранного кирпича, порядовки, толщины слоя раствора.
При высоте кирпича 6 см, толщине шва 1 см глубина жаровни составит 21 или 28 см при трех- и четырехрядной укладке соответственно. Расстояние от продуктов до углей также регулируют при помощи решеток, размещаемых на разной высоте жаровни.
Размеры, мм | Наружные | Внутренние |
Длина | 1000-1400 | 600-1000 |
Ширина | 600 | 400 |
Высота / Глубина | 1000 | 210/280 |
Заказ — Мангал — Дом
3 в 1: Мангал, Мангал и Высокий Стол
Выберите дизайн Квадратный мангал — Природа — Зимний Жаровня — Природа — Зимний Жаровня — Природа — Летний Жаровня — Природа — Святой Юбер Жаровня — Природа — Кабан и собаки — отрицательныйЖаровня — Природа — Кабан и собаки — положительныйЖаровня — Природа — Одуванчик — ЦветыЖаровня — Природа — Лиса и ОрелЖаровня — Природа — Розы Жаровня — Природа — Одуванчики Жаровня — Природа — Елка Жаровня — Природа — Волк и Луна Жаровня — Природа — Горы, Орлы и Медведи Жаровня — Природа — Пустыня, Пирамиды и Верблюды Жаровня — Свадьба — Пара — Любовь Жаровня — Свадьба — Молодожены, розы и голуби Жаровня — Свадьба — Молодожены, Аллея Роз и Голуби. Жаровня — Свадьба — Молодожены, Амур и Розы.Жаровня — Свадьба — Принцесса и Принц в их замке.Жаровня — Вдохновение — Знаменитость, Мэрилин МонроЖаровня — Вдохновение — Актер, Кино, Gladiator, MaximusBrazier — Портрет — Молодая влюбленная параЖаровня — Бизнес — Le Moulin du Petit RotBrazier — Бизнес — Back to woodBrazier — Бизнес — Barbar — BeerBrazier — Business — Ateliers WillemsBrazier — Business — Cercle-LegrainBrazier — Business — Effichasse — DeerBrazier — Business — Tendances JardinsBrazier — Business — Chassart — DogsBrazier — Business — La Plaine ChassartBrazier — Business — Wohrmann’sBrazier — Business — Ciney ExpoBrazier — Business — La Grande BaladeBrazier — Business — In den AppelboomBrazier — Business — Maredsous — BeerBrazier — Business — Brasseries GeorgesBrazier — Business — Sepulcher & de BellefroidBrazier — Бизнес — Охота — Ferage — Hulsonniaux — Дикий кабан — DeerBrazier — Business — Logo — School — Saint GeorgesBrazier — Business — Logo — Oelegems TitsenbierBrazier — Business — Logo — Hunting LodgeBrazier — Business — Farm of Warsaw — Hunting — PheasantBrazier — Бизнес — Bruly Hunting Grounds — Wild BoarBrazier — Business — Xylo LogoBrazier — Business — Your Logo — MarketingBrazier — Business — Gifts, Marketing, Personal LampBrazier — Business — Logo — ModuleBrazier — House — Gomery CastleBrazier — House — BautersemhofBrazier — House — Abbaye de NizellesBrazier — Дом — Отдых в вашем домеМангал — Дом — Рисунок с фотографииМангал — Вдохновение — Дзен — БлагополучиеМангал — Вдохновение — Карта мира — ПутешествияМангал — Вдохновение — Школьники 90’sЖаровня — Вдохновение — Пики, Трефы, Червы, БубныЖаровня — Вдохновение — Считать овецЖаровня — Вдохновение — Космос, звезды и кометыЖаровня — Вдохновение — Стрекоза — ФейерверкЖаровня — Вдохновение — Мультфильмы — Дисней — Красавица и ЧудовищеЖаровня — Вдохновение — Охота на лис, Pique’Avant-BourgogneBrazier — Вдохновение — Париж, Эйфелева башня, БабочкиЖаровня — Вдохновение — Голова, Волк, Жираф, ТигрЖаровня — Вдохновение — Голова, Сова, Кролик, МедведьЖаровня — Вдохновение — Обои — Японский WashiBrazier — Вдохновение — Обои — Греческий Жаровня — Вдохновение — Скандинавский декор — ЛожкаЖаровня — Вдохновение — Узор с перьями бантикамиЖаровня — Вдохновение — Олень и олененокЖаровня — Вдохновение — Карта мираЖаровня — Вдохновение — ПузыриЖаровня — Вдохновение — Лодка, Рыба, МореЖаровня — Вдохновение — Дерево, Вишня, Цветы
Высота
90см 0€ 110см 0€
Тип стали и краска цилиндра
Обычная сталь 3мм, необработанная 0€ Обычная сталь 3 мм, окрашенная в черный цвет +100€ Обычная кортенсталь толщиной 1,5 мм, необработанная +100€
Гриль
Без гриля 0€ С грилем +40€
Металлическая крышка для сбора золы или изготовления высокого стола
Без металлической крышки 0€ С одной металлической крышкой +85€ С двумя металлическими крышками +170€
0 евро с НДС
Количество
Какой мангал сделать — размеры материала и конструкции | Своими руками
Содержание ✓
- ✓ Материал для изготовления мангала
- ✓ Конструкция барбекю
- ✓ Еще одним важным фактором является глубина ящика для барбекю.
- ✓ Мангал своими руками – вариант 2
Знатоки утверждают, что половина успеха шашлыка – это правильный мангал.
И последнее, на что следует ориентироваться при выборе фритюрницы — стационарной или переносной — это цена.
Главное технические характеристики мангала: размер , материал, конструкция .
ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>
Прежде всего, что такое мангал? Это тюркское слово означает металлическую чашу с решеткой, ручками для переноски и сферической крышкой.
Принцип работы мангала предельно прост: на дно чаши кладут раскаленные угли, на решетку кладут продукты, крышка ускоряет процесс приготовления.
Такие жаровни использовались тысячи лет назад на Востоке. В таком почти неизменном виде он и дошел до нас.
С одним маленьким, но крайне важным нюансом: угли для «исторического» шашлыка заваривались в печи или на костре. А мы привыкли жечь дрова прямо в той же емкости, на решетке которой готовим мясо. И поэтому ключевым вопросом в выборе мангала для нас является материал.
Ссылка по теме: Мангал своими руками – фото и чертеж
Материал для изготовления мангала
Традиционные барбекю были сделаны из меди, металла, который хорошо сохраняет тепло. Нам нужно, чтобы дно и стенки мангала выдерживали температуру около 700 градусов и коррозионное воздействие пепла. Поэтому выбирайте стальной мангал с толщиной дна и стенок не менее 2 мм.
Конечно, это скажется на весе всей конструкции, что может показаться не очень удобным, если речь идет о портативном сборе мангала. Но имейте в виду, что чем легче мангал, тем меньше он вам прослужит.
Тонкий металл быстрее подвергается коррозии, выгорает, деформируются крепления разъемных ножек.
В результате мангал теряет устойчивость и может перевернуться с раскаленными углями и мясом, к тому же его сборка становится практически невозможной. Поэтому лучше выбрать вариант подороже и потяжелее, но надежный и долговечный.
Конструкция мангала
Второй момент, на который следует обратить внимание, это конструкция мангала. У меня в усадьбе Княжичи есть стационарный мангал, сделанный из жаропрочного кирпича, и переносной мангал, представляющий собой сварную коробку с пазами, в которые вставляются ножки.
Конечно, сборный мангал – вещь удобная.
Но проблема в том, что сборными в них обычно являются не только ножки, но и сама коробка. Достаточно сломать одно крепление — и вся конструкция разрядится. Поэтому я раз и навсегда решил, что коробка должна быть только сварная — так надежнее.
Читайте также: Летняя кухня с русской печкой и мангалом своими руками — кладка
Еще одним важным фактором является глубина ящика для барбекю.
По моему опыту, для хорошей прожарки продуктов угли должны находиться в десяти-двенадцати сантиметрах от колосника.
Поэтому стандартная глубина в 20 см означает больший расход углей. Получается неэкономно. Если ящик меньше 10 см, мясо будет подгорать, а не равномерно прожариваться.
Конечно, хочется мангал, пусть он и дорожный, смотрелся красиво. Но покупать цветные конструкции не рекомендую. Конечно, производители пишут, что краска термостойкая, но она все же не рассчитана на температуру горения дров. Поэтому, если вы не хотите, чтобы на шашлыке оставались частички химических красителей, не гонитесь за красотой.
И, наконец, нужна ли крышка для мангала?
Лично мне он кажется скорее декоративным элементом. Если мясо хорошего качества, правильно промариновано и грамотно приготовлено, то в крышке нет необходимости.
© Автор: известный фермер Суровый
Жаровня своими руками – Вариант 2
Еще в конце прошлого века мы нашли у себя на даче двухметровый железный сейф. Сначала в нем был газовый баллон. Позже я решил построить барбекю из сейфа.
Надежная основа
Из уголков старых металлических кроватей сварил надежный каркас. Булгар распилил сейф на простынях. Из них сварил жаровню, которую установил на основание из уголков. Фиксируется болтами.
Из листа кровельного железа сделал широкую криволинейную крышу, также прикрутив ее к каркасу (фото 1). Внутри жаровни установили металлическую перегородку для удаления излишков углей. Покрасил конструкцию черной краской (фото 2)
Кстати
Для окрашивания мангала лучше использовать термостойкую краску.
Снизу в мангале установил деревянную полку для сухих дров.
Нужные мелочи
Под крышей конструкции закрепили металлическую решетку, чтобы шашлыки не остыли, пока готовится вторая порция (фото 3)
К конструкции приварены крючки для ручного инструмента (фото 4).
Сварил каркас из металлических уголков для установки коптильни или казана (фото 5)
По длинным сторонам очага на металлических уголках прорежьте пазы для установки шампуров под уклоном и вертикально (фото 6).
