Вес стальной трубы таблица: Вес трубы стальной | Масса трубы теоретический вес 1 метра

Добавлено автор alexxlab

сколько весит 1 метр круглых, профильных изделий, таблица, калькулятор

В статье мы постараемся узнать методы расчета того, сколько весит стальная труба.

Да сколько же она весит?

Когда необходимы расчеты?

Основных причины рассчитывать вес трубы, собственно, две:

  • Вес труб стальных нужно знать для того, чтобы рассчитать прочность конструкции.
    Если из круглой или профильной трубы монтируется, к примеру, каркас модульного здания, то на основание давит и вес полезной нагрузки — панелей обвески, оконных проемов, людей в здании, письменных столов и прочего — и вес верхних уровней самого каркаса.
    Причем зачастую несущий скелет здания весит больше, чем все остальное в нем.
  • Закупка труб, как и прочего металлопроката, осуществляется по весу. Отмерять рулеткой необходимые вам полтора километра магистральной трубы кладовщик, скорее всего, не согласится.

Совет: никто, впрочем, не мешает вам самому обмерять рулеткой пакет труб и рассчитать их суммарную длину в каждом пакете, после чего попросить загрузить необходимое вам количество.

Разумеется, их взвесят, но метры в килограммы пересчитывать придется не вам.

Трубы, как и другой профиль, продают на вес

Методы расчета

Вес 1 метра стальной трубы может быть рассчитан несколькими способами.

Расчет через объем вещества трубы

Чтобы рассчитать удельный вес стальной круглой трубы, достаточно, в общем-то, вспомнить школьный курс геометрии.

У нашей задачи есть два способа решения в рамках пресловутого школьного курса:

  • Можно просто рассчитать объем стального листа, который, будучи свернутым, образует нашу трубу.
    Однако при толстых стенках и большой кривизне стенок (малом диаметре трубы) погрешность будет довольно большой.
  • Можно рассчитать объем двух цилиндров: с диаметром, равным внешнему диаметру трубы, и с диаметром, равным ее внутреннему диаметру
    .
    Разность их объема и будет объемом вещества стенок трубы. Точность здесь должна быть ограничена только погрешностями при изготовлении трубы. У нас есть прекрасная возможность проверить, так ли это.

Объем вещества трубы заперт между двумя цилиндрами, ограниченными ее внешним и внутренним диаметрами

Начнем с первого метода. Рассчитаем, используя его, вес 1 метра трубы стальной диаметром 125 миллиметров с толщиной стенок 5 миллиметров.

  1. Рассчитаем длину окружности трубы. Она равна произведения числа пи и диаметра трубы: 3,14159265*0,125=0,39269908125 м.
  2. Рассчитаем площадь наружной поверхности трубы . Она равна произведению длины окружности на длину трубы. Поскольку мы рассчитываем вес погонного метра, длина у нас равна единице.  0,39269908125 м* 1 м=0,39269908125 м2.
  3. Рассчитываем объем вещества трубы. Вернее, листа, который получится, если нашу трубу развернуть.
    Этот объем приблизительно равен произведению площади поверхности трубы и толщины ее стенок. 0,39269908125 м2*0,005 м = 0,00196349540625 м3.
  4. Последний шаг: узнаем, какой имеет труба стальная вес
    . 2 = 0,0103868906990625 м3.
  5. Вычисляем разность этих объемов: 0,0122718462890625 — 0,0103868906990625 = 0,00188495559 м3.
  6. Умножаем на плотность стали: 0,00188495559 м3 * 7850 кг/м3 = 14,7969013815 кг.

Результат близок к предыдущему, но некоторая разница есть, верно?

Теперь, когда ваш мозг перегружен цифрами и расчетами, сделаем следующий шаг: запутаем вас еще сильнее.

Как-то сложновато

Расчет через простую формулу

Металлургам, очевидно, очень не нравилось использовать столь сложные вычисления каждый раз, когда нужно узнать удельный вес трубы стальной. Они решили упростить себе жизнь и  придумали формулу: вес погонного метра трубы равен  (Д — Т) * Т * 0,025, где Д — наружный диаметр трубы, а Т — толщина ее стенок.

Важно: если в предыдущем варианте мы все расчеты проводили в СИ, то здесь используются миллиметры.

Не поленимся еще раз посчитать вес нашей злосчастной трубы: (125-5)*5*0,025=15 кг.

Разброс с предыдущей формулой уже в пределах погрешности. С учетом того факта, что трубы имеют некоторый узаконенный ГОСТом разброс параметров, большей точности искать смысла уже нет.

Обратите внимание: существует аналогичная формула и для квадратных труб.

Она имеет вид  (Ш — Т) * Т * 0,0316, где Ш — ширина стенки трубы, а Т — толщина стенки.

Так, труба со стенкой шириной 40 мм и толщиной 2 мм будет весить (40-2)*2*0,0316=2,4016 кг.

Сообразил!

Альтернативы

  • Если нет желания заниматься расчетами, зато под рукой есть любое устройство с выходом в интернет — можно отыскать онлайн — калькулятор для расчета веса погонного метра трубы или любого другого профиля.
    Не будем давать конкретных ссылок во избежание рекламы какого-либо ресурса: найти такой калькулятор более чем нетрудно, воспользовавшись любым поисковиком.
  • Наконец, есть древний секретный способ расчета. Автор просит вас сохранить его в строгой тайне. Оглянитесь. Нас никто не подслушивает?
    Итак: таблица веса стальной трубы содержится в каждом стандарте. Если вам нужно узнать вес горячедеформированной бесшовной трубы диаметром 108 миллиметров со стенками пять миллиметров — просто откройте ГОСТ 8732-78, по которому эта труба производится.
    Таблица весов стальных труб начинается с первой страницы, и не заметить ее будет нелегко. Так, про нашу трубу в ней говорится, что ее вес составляет 12,7 кг на погонный метр.

Вы уверены, что нас не подслушивали?

Заключение

Смеем надеяться, что ответ на свои вопросы читатель получил в полной мере. Как уже писалось выше,  таблица веса трубы стальной содержится в каждом соответствующем стандарте; для нестандартных же труб существует несколько несложных и удобных методик расчета. Удачи!

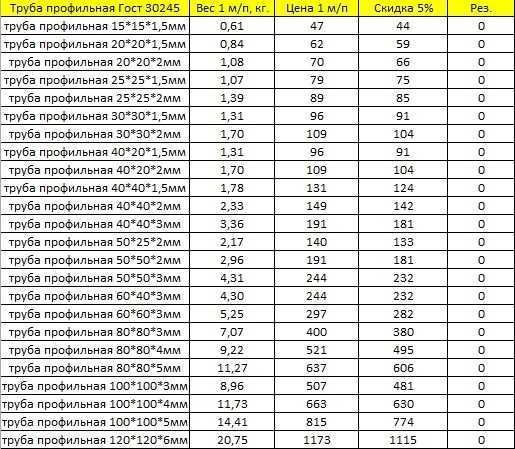

таблица веса труб профильного сечения

‘+ ‘

‘+ ‘{{n}}’ + ‘{{o}}’ + ‘{{t}}’ + ‘

‘+ ‘

Далеко не всегда у заказчика есть возможность высчитать вес профильной трубы по формуле. Он может забыть или просто не знать принцип расчёта массы изделия. Поэтому используется два варианта – онлайн калькуляторы и таблицы. Конечно, они оба не дают 100% точность, т.к. учитывают средние параметры, а за образец берётся определенная марка стали. В то же время, клиент получает представление о том, сколько в среднем будет весить изделие, к примеру, длиной 6 или 12 метров. Помножив на количество, он получит массу всей покупаемой партии товара.

Мы решили привести вам несколько примеров, которые, возможно, пригодятся при заказе. К примеру, вот так выглядит таблица веса трубы профильной стальной с сечением от 15 х 15 до 30 х 30 мм при длине 6 метров.

Вес профильных труб

Тип профиля

Длина в метрах

Масса 1 погонного метра (кг)

15х15 мм. стенка 1 мм.

6

0,479

15х15 мм. стенка 1.2 мм.

6

0,501

15х15 мм. стенка 1.5 мм.

6

0,605

20х20 мм, стенка 1.2 мм.

6

0,689

20х20 мм, стенка 1.5 мм.

6

0,841

20х20 мм, стенка 2. 0 мм.

6

1,08

25х25 мм, стенка 1.2 мм.

6

0,877

25х25 мм, стенка 1.5. мм.

6

1,07

25х25 мм, стенка 2.0 мм.

6

1,39

30х30 мм, стенка 1.5 мм.

6

1,31

30 х 30 мм, стенка 2. 0 мм.

6

1,70



Вес профильной трубы

Если вас интересует стальная труба профильная, размеры и вес можно уточнить у менеджера компании «Региональный дом металла». Получить эту информацию можно по телефону +7 (812) 425-12-32, либо написав нам на электронную почту.

Стальной профиль бывает с разной формой сечения. К примеру, вот таблица весов профильной трубы с прямоугольным сечением:



Вес профильных труб

Тип профиля

Длина в метрах

Масса 1 м. п. (кг.)

20х10 мм, стенка 1.2 мм.

6

0,501

20х10 мм, стенка 1. 5 мм.

6

0,605

25х10 мм, стенка 1.5 мм.

6

0,723

28х25 мм, стенка 1,2 мм.

6

0,934

28х25 мм, стенка 1.5 мм.

6

1,15

28х25 мм, стенка 2.0 мм.

6

1,48

30х15 мм, стенка 1. 5 мм.

6

0,959

30х20 мм, стенка 1.5 мм.

6

1,08

30х15 мм, стенка 2.0 мм.

6

1,39


Вес 1 погонного метра профильной трубы

Не менее интересны данные по стальным профилям больших размеров. Вот таблица весов профильных стальных труб со стенкой от 100 до 180 мм.



Вес профильных труб

Тип профиля

Длина в метрах

Масса 1 м. п. (кг.)

100х50 мм, стенка 3 мм.

12

6,66

120х60 мм, стенка 3 мм.

12

8,07

140х60 мм, стенка 4 мм.

12

11,84

150х100 мм, стенка 5 мм.

12

18,50

160х80 мм, стенка 5 мм.

12

17,72

180х100 мм, стенка 6 мм.

12

24,76



Если вес профильной трубы 15х30 с толщиной стенки 1.5 мм. составляет 0.959 кг, то более массивные изделия тяжелее за счёт габаритов и толщины (схожими параметра обладает уголок нержавеющий: https://rdmetall.ru/prokat-nerzhaveuschiy/nerzhaveyuschiy-prokat/ugolok-nerzhaveyuschiy/). К примеру, вес профильных труб 30х30 с толщиной стенки 1.5 мм – 1.31 кг, а её аналог с 2 см. стенкой весит 1.7 кг. Поэтому, планируя какие-либо работы, суммируйте массу материала. Так же у нас на сайте вы можете приобрести лист из нержавейки, перейдя по ссылке.

График поставок труб

— USA Industries

Номинальный размер трубы: ——- 1/8″1/4″3/8″1/2″3/4″1″1 1/4″1 1/2″2″2 1/2″3″3 1 /2″4″4 1/2″5″6″8″10″12″14″16″18″20″24″30″36″48″ Выберите расписание: ——-1010S20304040S608080S100120140160XSXXSTD
Размер трубы ОД ID Расписания Стена Расчетное время. Фунт на фут
(стальная труба)
1/8″ .405 .307 10, 10С .049 .1863
.269 40, СТД, 40С .068 .2447
.215 80, XS, 80S .095 .3145
1/4″ .540 .410 10, 10С .065 .3297
.364 40, СТД, 40С .088 .4248
.302 80, XS, 80S .119 .5351
3/8 дюйма .675 .545 10, 10С .065 .4235
.493 40, СТД, 40С .091 .5676
.423 80, XS, 80S .126 .7388
1/2″ . 840 .674 10, 10С .083 .6710
.622 40, СТД, 40С .109 .8510
.546 80, XS, 80S .147 1,088
.466 160 .187 1,304
.252 ХХ .294 1,714
3/4″ 1.050 .884 10, 10С .083 .8572
.824 40, СТД, 40С .113 1,131
.742 80, XS, 80S .154 1,474
.614 160 .218 1,937
.434 ХХ .308 2,441
1″ 1,315 1,097 10, 10С . 109 1.404
1,049 40, СТД, 40С .133 1,679
.957 80, XS, 80S .179 2,172
.815 160 .250 2,844
.599 ХХ .358 3,659
1 1/4 дюйма 1,660 1,442 10, 10С .109 1,806
1.380 40, СТД, 40С .140 2,273
1,278 80, XS, 80S .191 2,997
1,160 160 .250 3,765
.896 ХХ .382 5.214
1 1/2 дюйма 1.900 1,682 10, 10С .109 2,085
1,610 40, СТД, 40С . 145 2,718
1.500 80, XS, 80S .200 3,631
1,337 160 .281 4,859
1.100 ХХ .400 6.408
2 дюйма 2,375 2,157 10, 10С .109 2,638
2,067 40, СТД, 40С .154 3,853
1,939 80, XS, 80S .218 5,022
1,687 160 .344 7,462
1,503 ХХ .436 9.029
2 1/2 дюйма 2,875 2,635 10, 10С .120 3,531
2,469 40, СТД, 40С .203 5,793
2,323 80, XS, 80S . 276 7,651
2,125 160 .375 10.01
1,771 ХХ .552 13,70
3 дюйма 3.500 3,260 10, 10С .120 4,332
3,068 40, СТД, 40С .216 7,576
2.900 80, XS, 80S .300 10,25
2,624 160 .438 14,32
2.300 ХХ .600 18,58
3 1/2 дюйма 4.000 3,760 10, 10С .120 4,937
3,548 40, СТД, 40С .226 9.109
3,364 80, XS, 80S .318 12,51
2,728 ХХ . 636 22,85
4 дюйма 4.500 4.260 10, 10С .120 5,613
4,026 40, СТД, 40С .237 10.790
3,826 80, XS, 80S .337 14,98
3,624 120 .438 19
3,438 160 .531 22,51
3,152 ХХ .674 27,54
4 1/2 дюйма 5.000 4,506 СТД, 40С .247 12,54
4.290 хз, 80с .355 17,61
5 дюймов 5,563 5,295 10, 10С .134 7,770
5,047 40, СТД, 40С . 258 14,62
4,813 80, XS, 80S .375 20,78
4,563 120 .500 27.04
4.313 160 .625 32,96
4,063 ХХ .750 38,55
6 дюймов 6,625 6,357 10, 10С .134 9.290
6.065 40, СТД, 40С .280 18,97
5,761 80, XS, 80S .432 28,57
5.501 120 .562 35,39
5.189 160 .719 43,35
4,897 ХХ .864 53,16
8 дюймов 8,625 8. 329 10, 10С .148 13.40
8.125 20 .250 22,36
8.071 30 .277 24,70
7,981 40, СТД, 40С .322 28,55
7,813 60 .406 35,64
7,625 80, XS, 80S .500 43,39
7,439 100 .594 50,95
7,189 120 .719 61,71
7,001 140 .812 67,76
6,813 160 .906 74,79
6,875 ХХ .875 72,42
10 дюймов 10.750 10.420 10, 10С . 165 18,65
10.250 20 .250 28.04
10.136 30 .307 34,24
10.020 40, СТД, 40С .365 40,48
9.750 60, хз, 80с .500 54,74
9,564 80 .594 64,43
9.314 100 .719 77.03
9,064 120 .844 82,29
8.750 140, ХХ 1.000 104.1
8.500 160 1,125 115,6
12 дюймов 12.750 12.390 10, 10С .180 24.16
12.250 20 .250 33,38
12. 090 30 .330 43,77
12.000 СТД, 40С .375 49,56
11,938 40 .406 53,52
11.750 хз, 80с .500 65,42
11.626 60 .562 73,15
11.376 80 .688 88,63
11.064 100 .844 107,9
10.750 120, ХХ 1.000 125,5
10.500 140 1,125 136,7
10.126 160 1,312 150,3
14 дюймов 14.000 13.624 10С .188 27,73
13.500 10 . 250 36,71
13.375 20 .312 45,61
13.250 30, СТД, 40С .375 54,57
13.124 40 .438 63,44
13.000 хз, 80с .500 72,09
12.814 60 .594 85,05
12.500 80 .750 106,1
12.124 100 .938 130,9
11.814 120 1,09 150,8
11.500 140 1.250 170,2
11.188 160 1.406 189,1
16 дюймов 16.000 15.624 10С .188 31,75
15. 500 10 .250 42.05
15.375 20 .312 52,27
15.250 30, СТД, 40С .375 62,58
15.000 40, XS, 80S .500 82,77
14.688 60 .656 107,5
14.314 80 .844 136,6
13.938 100 1,031 164,8
13,564 120 1,22 192,4
13.124 140 1,438 223,6
12.814 160 1,594 245,3
18 дюймов 18.000 17.624 10С .188 35,76
17.500 10 . 250 47,99
17.375 20 .312 58,94
17.250 СТД, 40С .375 70,59
17.124 30 .438 82,15
17.000 хз, 80с .500 93,45
16.876 40 .562 104,7
16.500 60 .750 138,2
16.126 80 .938 170,9
15.688 100 1,156 208,0
15.250 120 1,38 244,10
14.876 140 1,562 274,20
14.438 160 1,781 308,5
20 дюймов 20.000 19. 564 10С .218 48.05
19.500 10 .250 52,73
19.250 20, СТД, 40С .375 78,6
19.000 30, XS, 80S .500 104.10
18.812 40 .594 123.10
18.376 60 .812 155,40
17,938 80 1,031 208,90
17.438 100 1,281 256,10
17.000 120 1.500 296,40
16.500 140 1,750 341.10
16.064 160 1,969 379,20
24 дюйма 24.000 23.500 10, 10С . 250 63,41
23.250 20, СТД, 40С .375 96,42
23.000 хз, 80с .500 125,50
22.876 30 .562 140,70
22.626 40 .688 171,30
22.064 60 .969 238,40
21.564 80 1,219 296,80
20,938 100 1,531 357,40
20.376 120 1,812 429,40
19.876 140 2,062 483.10
19.314 160 2,344 542.10
30 дюймов 30.000 29.376 10, 10С .312 98,93
29. 250 СТД, 40С .375 118,65
29.000 20, хз, 80с .500 157,53
28.750 30 .625 196,06
36 дюймов 36.000 35.376 10 .312 118,92
35.250 СТД, 40С .375 142,68
35.000 хз, 80с .500 189,57
34.750 30 .625 235,13
48 дюймов 48.000 47.250 СТД, 40С .375 190,74
47.000 хз, 80с .500 253,65

Факты о размерах и весе стальных труб, а также таблица труб Federal Steel Supply.

Что такое график труб?

Номера спецификаций труб (5-XXS) соответствуют наиболее широко известным и производимым стальным трубам с толщиной стенки. Размеры труб уникальны, и эти графики толщины стенок не применяются к трубам.

Номера расписания включают: 5, 10, 20, 30, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS.

Эти «таблицы» относятся к определенной толщине стенки в дюймах, соответствующей определенному размеру внешнего диаметра (OD) в дюймах.

Обратите внимание, что сортамент 40 (Sch 40) и стандартный (Std) имеют одинаковую толщину стенки для трубы диаметром 10 дюймов, а Sch 80 и XH имеют одинаковую толщину стенки для трубы размером 8 дюймов.

Фактическая толщина стенки всегда записывается в виде «десятичных частей» дюйма и записывается до трех знаков после запятой (пример: один дюйм стенки записывается как 1,000).

Описанный метод изготовления и размеры ограничивают толщину стенки, которую можно изготовить. (Следовательно, труба с наружным диаметром 4 ½ дюйма не может иметь стенку толщиной 3000 дюймов.)

Каждая когда-либо изготовленная труба имеет несколько общих черт с любой другой трубой.

Это:

  • Наружный диаметр или Н.Д.
  • Внутренний диаметр или внутренний диаметр
  • Толщина стенки
  • Длина
  • Поверхность

Эти пять размеров будут использоваться для каждой трубы, поставляемой компанией Federal Steel Supply, Inc.

Спецификация Марка Сталь
Тип		 Производство
Метод		 Описание
A53 / SA53 B Углерод Бесшовные или Сварные
A106 / SA106 B/C Углерод Бесшовные Бесшовные трубы из углеродистой стали для работы при высоких температурах
A333 / SA333 1/6 Углерод Бесшовные Бесшовные стальные трубы для эксплуатации при низких температурах
A335 / SA335 P5, P9, P11, P22, P91 Сплав Бесшовные Бесшовные трубы из ферритной легированной стали для работы при высоких температурах
API 5L Гр. Б, Х42, Х52, Х60, Х65 Углерод Бесшовные или Сварные Бесшовные и сварные линейные трубы
A513 / SA513
Тип 5 (DOM)		 1018 – 1026 Углеродистый сплав Сварные Механические трубы ERW из углеродистой и легированной стали
A519 1026, 4130, 4140, 4142 Углеродистый сплав Бесшовные Бесшовные механические трубки из углеродистой и легированной стали
А671/СА671 Марки листового проката Углеродный сплав Прокатные и сварные трубы Стальная труба, сваренная электросваркой плавлением, для атмосферных и более низких температур
A672 / SA672 Марки листа Углеродный сплав Прокатные и сварные трубы Стальная труба, сваренная электросваркой плавлением, для работы под высоким давлением при умеренных температурах
A691 / SA691 Сорта толстолистового проката Углеродный сплав Прокат и сварка Стальная труба, сваренная электроплавлением, для работы под высоким давлением при высоких температурах
А213/СА213 Т5, Т9, Т11, Т22. T, 310, 316, 321, 347 (L&H) Легированная нержавеющая сталь Бесшовные Бесшовные трубы из ферритной и аустенитной легированной стали для котлов, пароперегревателей и теплообменников
A312 / SA312 304, 310, 316, 321, 347 (L&H) Нержавеющая сталь Бесшовная сварка Бесшовные, сварные и холоднодеформированные трубы из аустенитной нержавеющей стали

Каков вес стальной трубы?

Кроме того, вес стали является постоянной величиной и составляет 0,2833 фунта на кубический дюйм. Тогда каков вес стальной трубы?

Есть несколько математических формул, связывающих эти измерения.

Для любой круглой стальной трубы верно следующее: Ежегодный справочник стандартов ASTM за 2014 г. рассчитывает вес на фут трубы по следующей формуле: (наружный диаметр – стенка) * стенка * 10,69

Что такое федеральная таблица поставок стальных труб и как ею пользоваться?

За более чем 35 лет работы в трубном бизнесе мы создали несколько версий таблицы Federal Steel Supply Pipe Chart.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
