Утеплитель под фундамент: Утеплитель для фундамента. Какой выбрать? Плюсы и минусы.

 При утеплении ленточных фундаментов пенопластами, собственники нередко жалуются на холод и сырость. Почему это происходит и как решить проблему?

Пенопласты (ПСБ) гигроскопичны. Под воздействием влаги они теряют свои теплоизоляционные свойства, а с течением времени пенопласт рассыпается. Далее конструкция фундамента становится уязвима для грунтовых вод и морозного пучения. Под угрозой — целостность основания здания. В этом случае требуется замена утеплителя, что после постройки дома сделать практически невозможно.

Правильное решение — утепление фундамента с помощью ПЕНОПЛЭКС ФУНДАМЕНТ^®.

Правила расчета и проектирования

На этапе проектирования фундаментов рассматриваются решения, которые обеспечат надежность, долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундаменты;

Утепление плитного фундамента экструзионным пенополистиролом

Особенности плитного фундамента

Плитный фундамент представляет собой утепленный монолитный фундамент малого заглубления или монолитную железобетонную плиту, сверху которой монтируется утеплитель.  Конструкция фундамента идеальна для устройства фундамента на водонасыщенных и пучинистых грунтах. Главной особенностью утепленной плиты в том, что всё основание дома базируется на слое утеплителя (под плитой). Эта технология часто применяется на воднонасыщенных грунтах. Основное преимущество – жесткая монолитная плита даже в случае пучения грунтов составляет жесткую конструкцию и не приведет к деформации стен.

Конструкция утепленной плиты предполагает передачу всех нагрузок от сооружения на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.

Плитный фундамент объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Иногда плитным фундаментом называют конструкцию, когда утеплитель располагается сверху монолитной плиты. В данном случае это так называемая конструкция полов по грунту. Данная технология используется в регионах со стабильными грунтами и небольшим промерзанием. Утеплитель в данном случае защищает от потери энергии изнутри дома в грунт через бетонное основание.

ПЕНОПЛЭКС® для плитных фундаментов

Высокая влажность, постоянные нагрузки, высокая тепловая защита — набор сложнейших требований, которым должен отвечать один утеплитель на весь период эксплуатации дома. Правильным выбором для данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ^®, обладающие нулевым водопоглощением и высокой прочностью на сжатие.

Правила расчета и проектирования

Технология плитного фундамента базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундаменты;
• Технико-экономического сравнения возможных вариантов проектных решений.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²), а плиты Пеноплэкс Экстрим 40 тонн/м2

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС^® является нулевое водопоглощение. Постоянно находясь во влажной среде, теплоизоляция должна сохранять свои свойства на всем периоде эксплуатации дома. Намокший утеплитель перестает выполнять свою функцию — защищать от холода. Только теплоизоляция с нулевым водопоглощением будет выполнять эту функцию всегда. Дома строятся на долгие десятилетия и затраты на качественный утеплитель, который позволит Вам долгие годы экономить на отоплении — самое выгодное вложение средств!

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплоизоляция ПЕНОПЛЭКС^{ФУНДАМЕНТ® — биологически стойкий материал.}

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Утепление мелкозаглубленного фундамента пенополистиролом. Утеплитель Пеноплэкс® Фундамент

Технология обустройства

Ленточный фундамент малого заложения (ЛФМЗ) — распространенных тип фундаментов во всех климатических регионах России.

 Ленточный фундамент из монолитного железобетона  прост в исполнении, в нем нет швов, его структура однородна, что очень важно для заглубленных конструкций.

Ленточный фундамент малого заложения располагается на глубине 30-40 см. Чтобы основание под фундаментом находилось в неизменном состоянии, пучинистый грунт заменяется на непучинистый: щебень с песком.

Для всех типов ленточных фундаментов: с вентилируемым подпольем и с полами по грунту применяется эффективная теплоизоляция из высококачественного экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®. Ленточные фундаменты в случае исполнения с полами по грунту, имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки окончания цоколя и являются теплоизолятором. Утепление отмостки ленточного фундамента располагают горизонтально на уровне основания фундамента. Чем холоднее климат, тем шире должна быть отмостка и тем толще должен быть ее слой.

Правила расчета и проектирования

Проектирование ленточного фундамента малого заложения должны выполнять проектировщики, имеющие соответствующие знания и квалификацию. За основу принимают решение, которое удовлетворит по надежности, обеспечит долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов    инженерно-геологических и гидрогеологических изысканий для площадки строительства;

• Климатических условий района строительства;

• Нагрузок, действующих на фундаменты;


Техническое решение по ленточному фундаменту малого заложения от ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для ленточных фундаментов малого заложения (ЛФМЗ)

На большей части России зимой грунт промерзает на глубину до 2,5 метров.

Жители загородных домов часто сталкиваются с явлением морозного пучения. Морозное пучение – это увеличение объема влажного грунта вследствие его промерзания.

При отрицательных температурах атмосферного воздуха объем влажного грунта при замерзании увеличивается в объеме. Например, глина может подниматься на 10-15%. Силы морозного пучения действуют на конструкцию неравномерно — подъем грунта под разными частями фундамента может осуществляться на различную высоту.

Вероятность морозного пучения зависит от типа грунта, его физических и механических характеристик, климатических особенностях, уровня грунтовых вод, типа фундамента.

Под действием больших нагрузок от грунта фундамент может подниматься, деформироваться с образованием трещин и возможным последующим разрушением основания. Минимизировать воздействие пучения грунтов на фундамент можно расположив по периметру дома дренаж и утепленную отмостку. Она не даст промерзнуть грунту в зоне расположения фундаментной ленты.  Защитить от промерзания и морозного пучения подземные конструкции поможет ПЕНОПЛЭКС ФУНДАМЕНТ^®.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания в случае устройства ленточного фундамента с полами по грунту, сокращает утечку тепла и защищает конструкцию фундамента от промерзания. Важно: конструкция пола по грунту также должна быть утеплена для защиты от потерь тепла.

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²).

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ^® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Особенности утепленной плиты (снизу)

Утепленная плита — это монолитный фундамент малого заглубления.

Основание дома базируется на слое утеплителя, находящегося под плитой и служащего теплоизолятором от потерь тепла через фундамент и защитой от разрушения фундаментной плиты. Такой фундамент, при условии устройства утепленной отмостки и дренажа, пригоден для любых грунтов и при любой глубине залегания грунтовых вод.

 Все нагрузки — постоянные и временные — передаются на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются самые  высокие требования по прочности. Грунт под плитой при такой схеме утепления не подвержен промерзанию и пучению. В данной конструкции применяются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ^®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

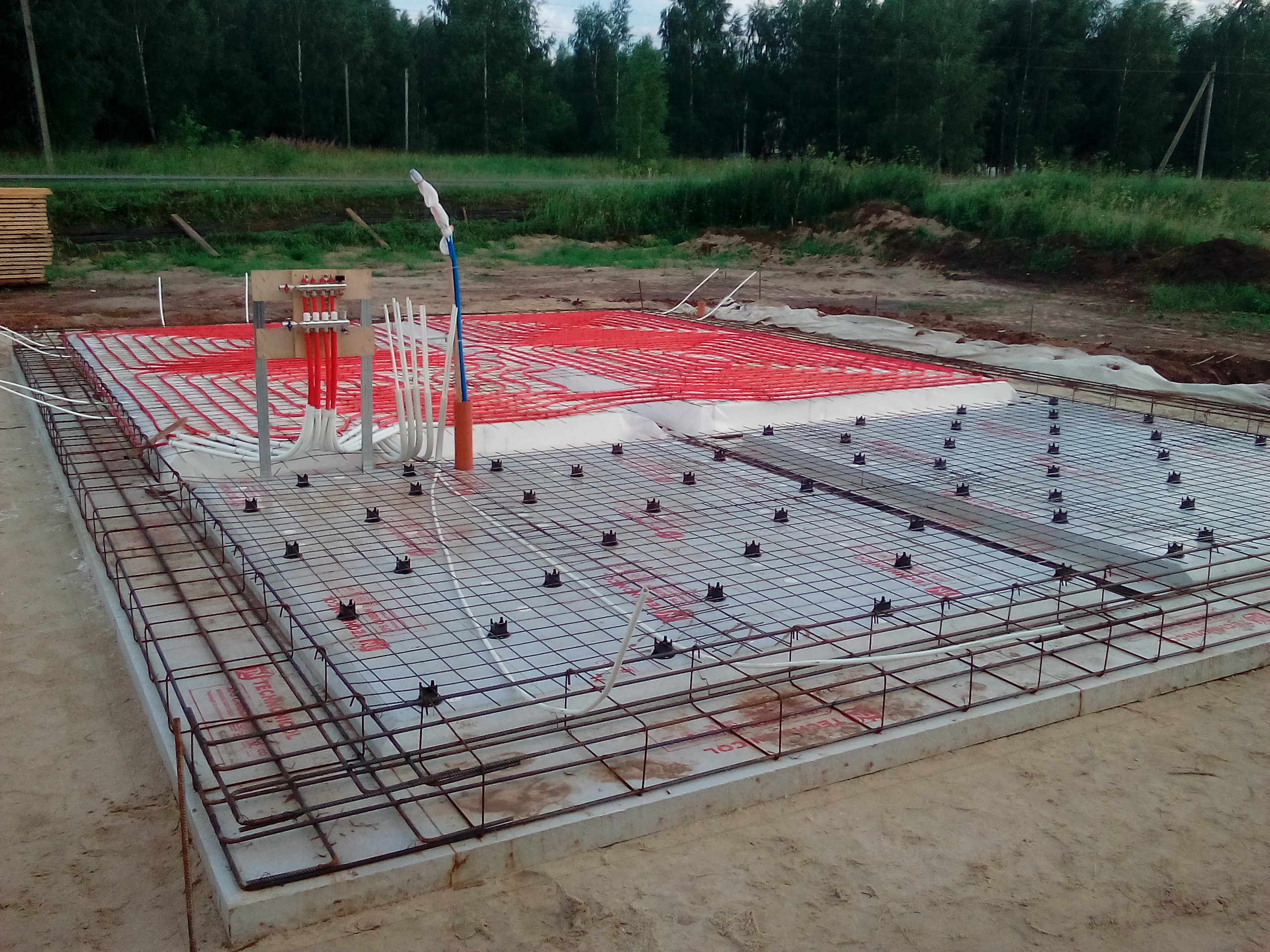

Утепленная монолитная фундаментная плита отлично подходит для прокладки коммуникаций, в том числе систем водяного подогрева пола. В результате получается утепленное основание со встроенными инженерными системами и ровный пол, подготовленный для устройства финишного покрытия.

Правила расчета и проектирования

Утепленная плита фундамента проектируется по принципу устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Утепленная монолитная фундаментная плита проектируется на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундамент;
• Технико-экономического сравнения возможных вариантов проектных решений.

Техническое решение утепленной плиты фундамента с ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Утепленная монолитная фундаментная плита — сложное инженерное сооружение. Отсутствие геологических изысканий, грамотного расчета и проекта фундамента может привести к необратимым деформациям конструкции. Монтаж коммуникаций и систем водяного подогрева пола требуют точной привязки в плане. Ошибки проектирования или монтажа могут обернуться выходом из строя инженерных сетей.

Особенности монтажа

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²), Пеноплэкс Экстрим 40 тонн/м2.

Важной характеристикой теплоизоляции ПЕНОПЛЭКС^® является нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома будет надёжно теплоизолировать без изменения своих свойств на долгие десятилетия.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Утепление фундамента — ТЕХНОНИКОЛЬ

Известно, что около 10% теплопотерь происходит из-за неутепленного фундамента. Если отнестись к этому вопросу серьезно – удастся не только сохранить тепло в доме, но и продлить срок службы здания.

Утепление фундамента – жизненно необходимое решение, ведь фундамент находится под землей, а значит, испытывает довольно жесткое воздействие внешней среды. Следует остановить свой выбор на таком утеплителе, который не только обладает высокой механической прочностью, но и характеризуется минимальными показателями водо-и паропоглощения. Для целей утепления фундамента оптимальным вариантом можно считать экструдированный пенополистирол, отличающийся высокой биологической стойкостью и абсолютно безвредный для здоровья человека. Кроме того, экструдированный пенополистирол обладает высокой влагоустойчивостью и морозостойкостью, что немаловажно в наших широтах.

Другой подходящий материал, применяющийся для утепления фундамента – пенополиуретан. Этот материал имеет свойства:
• способность пенополиуретана сохранять свои качества даже во влагонасыщенном грунте;
• пенополиуретан вплотную прилегает к поверхности фундамента, на нем нет швов;
• некоторые виды пенополиуретана имеют гидроизолирующие свойства;
• высокая химическая стойкость к воздействию кислот, щелочей, растворителей;
• отсутствие «мостиков холода».

Некоторые домовладельцы, отдавая дань традиции, предпочитают использовать для утепления фундамента обычный пенопласт. Этот вариант можно считать приемлемым лишь в том случае, когда полностью отсутствует угроза подтопления (или когда заказчик ограничен в финансах…). Среди множества синтетических материалов для утепления фундамента все-таки лучшим остается экструдированный пенополистирол. Несмотря на более высокую цену, он более практичен: он не впитывает влагу, однороден, способен прослужить довольно долго, выдерживает достаточно большие нагрузки.


Экструдированный пенополистирол от ТехноНИКОЛЬ
Утепление фасадов
Теплоизоляция стен

Читайте также:
Базальтовый утеплитель

Изоляция монолитного фундамента — качественное жилищное строительство

В то время как стены и крыши уже давно находятся в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до теплоизоляции. Энергосберегающие застройщики все больше и больше совершенствуют свои стратегии изоляции . Производители и тоже вносят свой вклад. также помогает. Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до теплоизоляции фундамента, вы можете обратиться к кодексам, чтобы узнать о требованиях, но знайте, что они могут не отражать передовой опыт.Усиление вашей R-values ​​ или стратегии изоляции, если позволяет бюджет, редко бывает плохой идеей. А поскольку в большинстве случаев изоляция фундамента выполняется с помощью жесткого пенопласта, полезно знать, что вы используете правильный тип пенопласта для работы.

Когда дело доходит до изоляционной плиты на фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических труб для лучистого тепла и серьезность местной проблемы с термитами.

Самым важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой какой-либо изоляции. Можно утверждать, что изоляция может быть полезна в климатической зоне 3, но на самом деле она не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее часто изоляция производится по периметру плиты (устанавливается вертикально) и под плитой (устанавливается горизонтально).Менее распространен третий метод: заглубленный горизонтальный или наклонный утеплитель «крыло», устанавливаемый по внешнему периметру здания для повышения температуры почвы.

Два типа теплоизоляции из жесткого пенополистирола — пенополистирол (EPS) и экструдированный полистирол (XPS) — подходят для использования в этих положениях. (Убедитесь, что EPS рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уклоне всегда является периметр.

Стенки

В холодном климате большинство фундаментов плиткой на уровне грунта включают стволовые стены по периметру (или морозные стены), которые простираются на 3 или 4 фута ниже уровня земли. Область между стволами обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, фундамент из плит со стволовыми стенками предпочтительнее монолитных плит.

Как минимум, для этого типа фундамента требуется изоляция по вертикальному периметру, чтобы отделить плиту от ствола. Большинство строителей устанавливают 2-дюймовые.изоляции XPS или EPS в этом месте. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко установить чистовой пол рядом с внешними стенами — задача, которая может быть трудной, если пенопластовая изоляция обнажена в этом месте. Многие строители снимают фаску с верхней части вертикальной теплоизоляции, чтобы после укладки бетонной плиты не было видно жесткого пенопласта.

В холодном климате (климатическая зона 4 и выше) важно установить вертикальную изоляцию с внутренней стороны ствола до основания.

Плита на марке

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уклоне и изолировать внутреннюю часть стволовых стенок с использованием как минимум изоляции R-10.

Фаска для поролона

Если верх вертикального жесткого пенопласта, установленного по периметру плиты, виден внутри дома, укладка пола может быть затруднена. Обычное решение — скосить верх пенопласта так, чтобы бетон покрыл скос.

Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на грунте. Если вы хотите сэкономить, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации рамы для картины. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает потери тепла зимой и снижает конденсацию влажного воздуха на плите летом.

Плиты, которые включают встроенные гидравлические трубки для лучистого тепла, всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить коэффициент сопротивления вертикальной и горизонтальной изоляции как минимум до R-20.

Плиты монолитные

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы и правила требуют как минимум вертикальной изоляции R-10, простирающейся на 2 фута.В климатических зонах 6, 7 и 8 она должна опускаться на 4 фута. Главный недостаток внешней изоляции фундамента состоит в том, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале — из рубленого стекловолокна), цементную подложку, обработанную под давлением фанеру, металлический отлив или запатентованное пластиковое или отшелушивающее покрытие (Protecto Bond).

А что насчет термитов?

Если вы живете в очень холодном климате, вам, вероятно, придется подумать о термитах.Большинство специалистов советуют строителям обработать землю под плитами и возле фундамента инсектицидом, в состав которого входит фипронил (например, Термидор), и установить под порогами щит от термитов из мастики. Требования к защите сильно различаются от штата к штату, поэтому проконсультируйтесь с местным строительным отделом, чтобы проверить требования перед началом строительства.

Код неясен

Требования к теплоизоляции плитных полов можно найти в разделе R402.2.9 IECC 2012 г. и раздел N1102.2.9 IRC 2012 г. Оба кодекса гласят: «Изоляция кромки плиты не требуется в юрисдикциях, обозначенных строительным должностным лицом как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «перекрытия на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждались в вертикальной изоляции по периметру плиты. Эти нормы не требуют никакой изоляции для плит, которые более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надземные плиты.

Это упущение любопытно, так как в большинстве домов, построенных по принципу «плита на уровне», плиты перекрытия выше уровня земли. Однако большинство инспекторов требует, чтобы плиты перекрытия были изолированы так же, как плиты нижнего этажа. В климатических зонах 1, 2 и 3 изоляция плит не требуется, если они не включают в себя гидравлические трубы, и в этом случае требуется вертикальная изоляция R-5, проходящая вниз от верха плиты до основания.

В климатических зонах 4 и 5 согласно нормам требуются определенные плиты (плиты ниже уровня земли толщиной менее 12 дюймов).ниже уровня), чтобы иметь вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верха плиты на глубину не менее 2 футов. Если плита имеет гидравлические трубы, минимальное значение R этой изоляции увеличивается до R -15. Те же требования к R-значению применяются в климатических зонах 6, 7 и 8, но изоляция должна распространяться на глубину не менее 4 футов.

Нет требований к горизонтальной изоляции под плитами, но требования к изоляции периметра могут быть частично выполнены с помощью горизонтальной изоляции.Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102.1.1 [а именно, на 2 фута в климатических зонах 4 и 5 и 4 фута в климатических зонах 6, 7 и 8. ] любой комбинацией вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, выходящей из здания ».

Рисунки: Стив Бачек, архитектор

Для доп. Информации:

Изоляция под плиточным полом — Ecohome

Это общий вопрос и горячая тема, которая часто вызывает разногласия, но нам это нравится! Настолько, что у нас есть страница с описанием плюсов и минусов, проверьте это —

Плита на перекрытии или фундаменте и цоколе; Что лучше?

Но чтобы ответить на ваши вопросы конкретно, я включил ваши вопросы в ответ, чтобы облегчить нам обоим —

1.Стоимость — я знаю, что плита дешевле, но наличие подвала, который мы можем отделать, позволяет меньше занимать площадь с меньшим количеством стен и материала крыши. Есть большая разница в стоимости?

Обычно мы считаем, что стены выше уровня земли являются более доступным вариантом строительства, но нет, это не большая разница. Подвал приведет к гораздо более высоким затратам на выемку грунта, но также бетон является более дорогим конструкционным материалом по сравнению с деревом, поэтому сборка стены выше уровня обычно может обеспечить более высокий уровень производительности при более низких затратах, поскольку вы можете использовать дерево. как структура.Да, вам нужно будет построить большее количество стен выше уровня, но, как уже упоминалось, это может стоить меньше, чем такое же количество стены ниже уровня.

С другой стороны, есть сторонники ICF (изолированные бетонные опалубки), которые выступают в пользу подвалов, включая стены из ICF снизу вверх; Эти строители утверждают, что большой разницы в стоимости нет.

Лично я бы принял решение не столько на стоимости, сколько на нескольких других вопросах, а именно: долговечность, качество жизни и воздействие на окружающую среду.При производстве цемента выделяется значительное количество парниковых газов, а песок, пригодный для производства бетона, становится все более дефицитным глобальным ресурсом, где древесина является возобновляемой. Вот почему мы, как организация, любим продвигать более экологичные варианты, и ограничение использования бетона является значительной частью этого, следовательно, нам нравятся плиты.

Что касается прочности — стены подвала не могут высохнуть наружу, поэтому следует проявлять большую осторожность при проектировании и строительстве стен ниже уровня земли.К тому же подтопление подвалов — это всего лишь часть жизни. Мы можем предпринять шаги для смягчения этого с помощью дренажных и отстойных насосов с системами резервного питания от аккумуляторов в случае сбоя питания во время шторма, но невозможно предсказать уровни осадков на долгое время, кроме как сказать, что это выглядит не очень хорошо. Если ваш дом выше уровня земли и не находится в пойме реки, вам никогда не придется беспокоиться о его затоплении.

2. Доступ для механики — я не могу понять, что нужно заделывать водостоки, водопровод, электричество и т. Д. В бетон вместо того, чтобы класть их под пол.Не говоря уже о проточных воздуховодах для ERV. Это обоснованное беспокойство? Что, если есть утечка в канализации, как вы вообще узнаете?

Больше, чем серьезное беспокойство, — это то, что вам нужно обернуть голову вокруг себя, так что это все относительно. У меня нет проблем с встраиванием инфраструктуры в бетон, но мне было бы трудно осознать идею вырыть яму в земле, чтобы жить в ней, когда я мог бы жить выше уровня. Это больше зависит от того, к чему вы привыкли, например, если вы поедете в Калифорнию, вам будет сложно найти подвал, потому что они строят все свои дома на плитах и ​​не задумываются об этом.И … если дренаж ДЕЙСТВИТЕЛЬНО протекал, и случайная капля упала на землю внизу, нет, вы, вероятно, не знали бы, и вам, вероятно, было бы наплевать.

Причина беспокойства заключается в том, что вы не можете поменять сантехнику в будущем, поэтому вы должны быть уверены, что вас устраивает планировка дома с самого начала. Чтобы слив потек, вам в первую очередь придется его завинтить. Так что наймите лицензированного сантехника и не волнуйтесь. Что касается подвода воды и электрических линий, они должны быть помещены в трубы (рукав), поэтому, если когда-либо возникнет проблема, вы можете вытащить их и заменить.Воздуховоды HRV не должны проходить в плите, они должны проходить только через стены и потолки.

3. А как насчет гибрида — нам не нужен полноценный подвал, каковы последствия того, что половина площади должна быть перекрыта, а половина — подвалом?

Гибрид можно сделать без проблем, но это увеличило бы стоимость и усложнило бы строительство, поэтому, если бы это был я, я бы не стал этого делать, если только не было очень веской причины из-за рельефа здания, на котором должен был сидеть дом. Гибрид по-прежнему оставит вас с заливкой в ​​бетон, а также с проблемами долговечности подвала, так что это звучит для меня так, как будто это гарантирует, что вы будете беспокоиться об этом, какой бы из них вы ни выбрали 🙂

В настоящее время мы строим новый демонстрационный дом на плите, вот видео установки, если вы хотите взглянуть.Он полностью превосходный, и пока я пишу, строится дом наверху, который будет изолирован целлюлозой (переработанная новостная печать).
Вот еще несколько страниц о плитах для вашего интереса. Не стесняйтесь писать в ответ, если вас беспокоят другие вопросы, мы любим плиты и будем рады продолжить обсуждение.

Фундаменты зданий DOE Раздел 2-1 Изоляция

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рисунок 2-5. Возможные места для изоляции подвала

Ключевым вопросом при проектировании фундамента является размещение изоляции на внутренней или внешней поверхности стены подвала (рис. 2-5).С точки зрения энергопотребления, нет существенной разницы между одинаковым количеством полной изоляции стены, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными. Индивидуальные дизайнерские решения, а также местные затраты и практика определяют лучший подход для каждого проекта.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренним размещением в том, что она (1) может обеспечивать непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и конструкцию стены при умеренных температурах. , (3) сводит к минимуму проблемы конденсации влаги, и (4) не уменьшает внутреннюю площадь пола подвала (рис. 2-6).Если внешняя изоляция расширяется, чтобы покрыть обод, а ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция на стене может обеспечить путь термитам, если с ней не обращаться должным образом, и может помешать осмотру стены снаружи. Изоляция, которая подвергается воздействию выше класса, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементные плиты, обрезки (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al.2005). Наружная изоляция помещает фундаментную стену в тепловую оболочку. Это означает, что зимой стена будет теплее, а влага не будет высыхать внутри. Из-за этого непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рисунок 2-6. Подвал с внешней изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования в грунтовых условиях. Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна.(Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%. Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики после пятнадцатилетнего периода исследования.Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективных дренажных систем по периметру фундамента.

К сожалению, утеплить снаружи сложнее и дороже, чем утеплить фундамент изнутри; это особенно верно при модернизации.По этой причине чаще всего используется внутренняя изоляция. Однако фактические затраты могут быть выше, если требуется законченная прочная поверхность. Кроме того, пенопластовые изоляционные материалы потребуют огнестойкого слоя для соответствия нормам. Экономия энергии может быть уменьшена с некоторыми системами и деталями из-за тепловых мостов. Изоляция может быть размещена на внутренней стороне балки обода, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра термитов изнутри.Системы внутренней изоляции не рекомендуются для бетонных фундаментов без полностью заполненных заполнителей из-за повышенного риска накопления влаги внутри стены. Системы внутренней изоляции также не рекомендуются в подвалах, которые имеют риск проникновения влаги из-за неадекватного дренажа, плохой почвы, высокого уровня грунтовых вод или других факторов из-за ограниченной способности этих систем высыхать внутрь. Не следует использовать внутреннюю изоляцию, если нет положительного разрыва капилляров между верхней частью фундаментной стены и системой деревянного каркаса из-за возможности накопления влаги в материалах деревянного каркаса.

При использовании внутренней изоляции она должна соответствовать следующим требованиям (Baechler et al. 2005):

• Внутреннюю изоляцию нельзя наносить на бетонные стены ниже уровня земли, если только сердцевины блока не заполнены полностью.
• Применение внутренней изоляции поверх стен, где присутствует влага, вероятно, приведет к увеличению содержания влаги в стене из-за того, что она более холодная, и из-за ограничения возможности высыхания внутри.
• Стена подвала должна сохранять некоторую способность к сушке изнутри, если происходит намокание, поскольку нижняя часть стены не может высохнуть снаружи. Это означает, что внутренние пароизоляционные материалы или любые непроницаемые внутренние покрытия стен, такие как виниловые покрытия для стен или системы масляной / алкидной / эпоксидной краски, должны быть установлены , а не .
• Стеновая система должна быть герметично закрыта, чтобы влагосодержащий подвальный воздух не попадал в холодную фундаментную стену из-за переноса воздуха и конденсации.
• Материал, контактирующий с фундаментной стеной и бетонной плитой, должен быть влагостойким. Необходимо использовать разрывы капилляров для предотвращения попадания влаги в материалы, чувствительные к влаге.

Рисунок 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Есть два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и аэрозольная пена. Системы жесткого пенопласта состоят из пенополистирольных панелей из вспененного или экструдированного пенополистирола, нанесенных на всю фундаментную стену, как показано на Рисунке 2-7 (BSC 2002).Нанесение распыляемой пены обычно включает распыление всей фундаментной стены и, как правило, краевой балки до соответствующей толщины. При желании к каркасной стене, возведенной внутри пенопласта, может быть добавлен дополнительный утеплитель из необлицованного войлока. Изоляционные материалы из пенопласта легко воспламеняются и должны быть защищены от возгорания. Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянные планки обшивки, а к полосам обшивки можно прикрепить гипсокартон. Во всех низкосортных постройках рекомендуется использовать гипсокартон без бумажной облицовки, чтобы снизить риск повреждения, связанного с влажностью.Гипсокартон следует держать не менее чем на полдюйма выше пола подвала, чтобы избежать намокания (Baechler et al. 2005). Никакие замедлители образования пара, такие как полиэтилен, виниловые обои или краска на масляной основе, не должны использоваться где-либо в системе для обеспечения высыхания внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с использованием изоляционных панелей из полиизоцианурата, облицованных фольгой, некоторые из которых рассчитаны на использование в подвалах и подпольях в некоторых юрисдикциях.Однако обратите внимание, что неперфорированная фольговая облицовка полностью паронепроницаема, и через нее будет происходить очень незначительное высыхание. Многие юрисдикции также разрешают пенополиуритан высокой плотности покрывать обод и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может не быть разрывов капилляров; изоляция внутри будет способствовать накоплению влаги в каркасе.Между основанием и стеной может не быть разрыва капилляров, что потенциально увеличивает присутствие влаги из-за капиллярного капиллярного капилляра. Поскольку в старых домах гидроизоляционные и дренажные системы часто отсутствуют или не работают, возможно проникновение воды в большом количестве. Описание надежной стратегии модернизации внутренней изоляции см. В Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или кирпичных стен.К ним относятся (1) изоляция из жесткого пенопласта, залитая внутри бетонной стены (рис. 2-5c), (2) шарики из полистирола, гранулированные изоляционные материалы или распыляемая пена, залитые в полости обычных каменных стен, (3) системы из бетонных блоков. с изолирующими вставками из пенопласта, (4) сформированные, взаимосвязанные блоки из жесткой пены, которые служат в качестве постоянной изолирующей формы для монолитного бетона (изолированные бетонные опалубки, или ICF, рис. 2-5d), и (5) изготовленные каменные блоки с полистироловыми шариками вместо заполнителя в бетонной смеси, что приводит к значительно более высоким R-значениям.Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

И, наконец, еще одна технология строительства подвала в новом строительстве — использование сборных бетонных фундаментных стен. Допустимы два типа. Первый — это бетонные стены со встроенными нижними колонтитулами, которые опираются на гравийную основу, которая позволяет осушать всю сборку.Это означает, что до тех пор, пока панели во время строительства правильно загерметизированы, эти стены останутся теплыми и сухими. Эти стены предназначены для утепления снаружи. Вторые — это сборные бетонные стены, которые имеют один дюйм жесткой пенопластовой изоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками стоек, и поставляются со встроенными деревянными гвоздями для крепления гипсокартона или панелей (BSC 2002).

Для получения дополнительной информации посетите Фундаменты с водным управлением и Изоляционные фундаменты в Центре решений Building America.

Стоит ли класть жесткую изоляцию под бетонную плиту?

Устали платить астрономически высокие счета за отопление? Не хотите, чтобы в вашем новом доме была такая же борьба? Установка жесткой изоляции под бетонную плиту — отличный способ гарантировать, что ваше новое пространство будет энергоэффективным до тех пор, пока оно стоит! Многие новые конструкции должны соответствовать нормам, а также могут защитить бетон от повреждения водой.

Чтобы фундамент вашего дома не являлся основным источником теплопотерь, перед заливкой бетона следует установить жесткую изоляцию. Это защищает бетон от влаги, а также сохраняет тепло внутри дома, что требуется многими современными строительными нормами.

К тому времени, как вы закончите читать, вы узнаете о преимуществах жесткой изоляции, выборе различных материалов и основах установки жесткого монтажа. Давайте начнем!

Следует ли класть жесткую изоляцию под бетонную плиту?

Жесткая изоляция под бетоном — важный этап строительства.Хотя многие действующие нормы и правила признают его ценность и требуют его, это требуется не всеми строительными нормами. Бетон может показаться непроницаемым материалом, но на самом деле он довольно уязвим для влаги и плохо удерживает тепло.

Жесткая изоляция — это идеальный способ снизить счета за отопление и одновременно защитить бетонную плиту дома. Он очень популярен в кругах зеленого строительства, поскольку резко снижает потребление энергии. Он также отлично удерживает воду вдали от плиты, предотвращая трещины и структурные повреждения!

До 10% тепла в доме — и, следовательно, 10% вашего счета за электроэнергию — уходит с пола.2-дюймовый слой жесткого пенопласта удерживает тепло в 40 раз эффективнее, чем один бетон. Хотя жесткий пенопласт вначале может быть дорогим, экономия в течение следующих нескольких десятилетий намного превзойдет ее.

Средний дом в Америке ежегодно тратит на отопление около 1200 долларов. Если вы сократите расходы на отопление на 10%, это составит 120 долларов в год — тысячи долларов, сэкономленные за весь срок службы дома. Это также делает его подходящим для перепродажи, особенно с учетом растущей важности экологически чистого образа жизни.

Если вы живете в сухом или жарком климате, например на юго-западе Америки, изоляция из жесткого пенопласта может не понадобиться. Поскольку у вас нет сезонных заморозков, маловероятно, что ваш счет за отопление сильно изменится. Если вы переживаете все четыре сезона — особенно суровые зимы — использование жесткого пенопласта под бетонной плитой просто необходимо!

Жесткая пена устанавливается поверх щебня и покрывается пароизоляцией, непосредственно сверху заливается железобетон. Почему бы не сделать наоборот с бетоном на самом дне? Что касается нагрева, вы можете не заметить разницы, но ваш фундамент со временем потрескается и рассыпется из-за повреждения водой.

Какая изоляция идет под бетонную плиту?

Прочность на сжатие — величина веса, которую могут выдержать пенопластовые панели — является важным определяющим фактором в изоляции под слоем. Утеплитель, используемый под плитой, должен соответствовать требованиям прочности, иначе он может медленно разрушиться под весом, разрушив фундамент дома. Прочность на сжатие измеряется в фунтах на квадратный дюйм и означает, сколько фунтов может выдержать один квадратный дюйм изоляции.

Поскольку вес бетонной плиты равномерно распределяется по всему фундаменту, изоляция не должна быть такой прочной, как вы думаете.Стандарты ASTM предписывают минимум 10 фунтов на квадратный дюйм для жесткой изоляции под плитой, и 15 является наиболее распространенным.

Конечно, вы можете выбрать жесткую изоляцию с более высокой прочностью на сжатие, но ваши затраты могут излишне возрасти. Однако это может быть хорошей идеей, если вы живете в районе с рыхлой / влажной почвой или с большим количеством глины. Жесткая изоляция, рассчитанная на 25 фунтов на квадратный дюйм, будет прочнее, чем земля под ней!

R-value — одна из важнейших характеристик изоляции под слоем грунта.Значение R описывает способность материала сопротивляться теплопередаче. Чем выше значение R, тем лучше изоляция. 4-дюймовая бетонная плита имеет очень низкий коэффициент сопротивления R 0,4; тепло очень легко уходит через бетон.

XPS и EPS имеют коэффициент сопротивления R 4,7 и 3,6 соответственно. Но тот факт, что XPS имеет более высокое значение R, не делает его лучшим выбором для жесткой изоляции.

EPS против XPS Rigid Insulation

Существует два распространенных типа жесткой изоляции: EPS (пенополистирол) и XPS (экструдированный полистирол).Они оба сделаны из синтетического материала, называемого полистиролом, который похож на другие материалы на масляной основе, такие как полиэстер и полипропилен. Хотя они похожи, они разные. Все сводится к тому, как они выступают. Чтобы изоляция была эффективной, она должна быть устойчивой как к температуре, так и к влаге.

очень важно при выборе изоляции, а коэффициент сопротивления XPS составляет 4,7 по сравнению с EPS ‘3,6. Может показаться, что это ставит XPS на первое место, и какое-то время так и было. XPS был предпочтительным изоляционным материалом при закладке фундаментов на протяжении десятилетий, в то время как EPS больше использовался для крыш и стен.Однако со временем пенополистирол стал более популярным для использования под бетонными плитами.

Видя, что изоляция из пенополистирола и пенополистирола пользуется популярностью, компания Stork Twin City Testing решила испытать их. Они обнаружили, что после 15-летнего пребывания в земле в Сент-Поле, штат Миннесота, EPS и XPS работали по-разному. XPS потерял половину своей R-ценности, в то время как EPS сохранил 94% своей R.

Вдобавок к этому, EPS поглощает гораздо меньше воды (все еще в пределах диапазона стандартов ASTM), чем XPS (на 18% выше предела водопоглощения).Эта разница во влажности в очень влажном климате, таком как Миннесота, фактически разрушила способность пеноматериала XPS выполнять свою работу. Конструктивно он все еще был прочным, но плохо справлялся с изоляцией; EPS сделал.

Итак, что лучше? Если вы живете в засушливом климате, вполне вероятно, что у вас никогда не будет резкого снижения значения r, если вы выберете жесткую изоляцию XPS. Тем, кто живет в очень влажном климате, лучше всего использовать жесткую изоляцию EPS для долговечности и устойчивости к влаге!

Жесткая изоляция и строительные нормы и правила

В зависимости от того, где вы живете, может потребоваться жесткая изоляция под бетонной плитой! IECC, нормативный кодекс, который гарантирует, что новое строительство экологически сознательно, требует как минимум изоляции R-10 в климатических зонах 4-8.Вы можете проверить, живете ли вы в одной из этих зон на карте зоны IECC.

Если IECC требует жесткой изоляции под бетонной плитой, вам также необходимо пройти осмотр перед заливкой бетона. Если вы живете в климатических зонах 1-3, жесткая изоляция не является обязательной, но все же может быть хорошей идеей. Несмотря ни на что, всегда рекомендуется проверять местные строительные нормы и правила на предмет требований к жесткой изоляции под плитами и подвалами!

Нужна ли вам пароизоляция под бетонной плитой?

Пароизоляция — неотъемлемая часть хорошего плиточного фундамента.Поскольку вода из почвы со временем впитывается в жесткую изоляцию, необходимо установить барьер между пеной и бетоном. В прошлом пароизоляция размером 6 миль (6/1000 дюймов) была довольно распространена, но Американский институт бетона теперь заявляет, что толщина пароизоляции никогда не должна быть меньше 10 миль (10/1000 дюймов).

Полиэтилен не является полностью водонепроницаемым, поэтому имеет значение не только толщина пароизоляции. Он должен быть достаточно плотным, чтобы останавливать даже микроскопические капли воды.Требуется, чтобы пароизоляция имела проницаемость (степень влагопроницаемости) 0,3 перм, что означает, что через барьер может пройти только 0,3 гранулы водяного пара.

Если вы ищете пароизоляцию, которая действительно остановит воду на своем пути, ищите пароизоляцию, соответствующую спецификациям ACI. Если продукт помечен как «замедлитель парообразования», он, скорее всего, не полностью соответствует требованиям ACI, и его не следует использовать при строительстве перекрытий.

Как изолировать бетонную плиту перед заливкой

Это не так просто, как выкопать яму и засыпать ее — хотя в детстве я думал именно об этом! Перед заливкой бетона необходимо выполнить следующие действия. для обеспечения качества строительства, соответствия нормам и структурной целостности:

1. Выкопайте до нужной глубины .Это может быть от нескольких дюймов до нескольких футов в зависимости от типа конструкции
2. Выровняйте и утрамбуйте выкопанный грунт . Выгребите неровности, засыпьте грязью низкие места. Затем утрамбуйте землю, пока она не станет гладкой и твердой. Это уплотняет почву, обеспечивая большую прочность.
3. Насыпьте 4-дюймовый слой щебня / гравия на землю. Убедитесь, что он ровный и ровный, без выступающих зазубренных краев.
4. Уложите панели из жесткого пенопласта по всей поверхности фундамента.Слегка соедините доски встык. Убедитесь, что все доски остаются плоскими, чтобы обеспечить максимальную эффективность. Вам также необходимо уложить по периметру фундамента секцию пенопласта высотой 4 дюйма, достаточную, чтобы быть на одном уровне с бетоном после его заливки.
5. Уложите пароизоляцию в соответствии с инструкциями производителя. Убедитесь, что края каждого рулона перекрываются на 6 дюймов.
6. Убедитесь, что все ровно и непрерывно, и вы готовы к заливке!

Сколько стоит жёсткая изоляция?

В общем, это то, что вы можете рассчитывать заплатить за жесткую изоляцию как за квадратный фут, так и за общие площади фундаментов.Цены могут меняться в зависимости от того, где вы покупаете, но это должно дать вам приблизительное представление:

Примечание. Эти цены распространены в магазинах товаров для дома.Скорее всего, вы можете купить EPS и XPS дешевле у другого строительного поставщика; эти числа просто служат иллюстрацией. Они также не включают стоимость рабочей силы, гравия или пароизоляции.

Можно ли использовать пену для распыления под бетонную плиту?

Использование SPF (распыляемая полиуретановая пена) для утепления фундамента является сопоставимой по стоимости альтернативой панелям из жесткого пенопласта. Однако вы должны убедиться, что используется 2-фунтовый SPF с закрытыми ячейками; любой другой тип распыляемой пены не будет достаточно плотным, чтобы выдержать плиту.

SPF дороже жесткой пены, но зато намного дешевле труд. Так что использовать распыляемую пену под бетонную плиту — неплохая идея! Показатель R и прочность на сжатие SPF примерно такие же, как у жесткой изоляции EPS / XPS, поэтому она по-прежнему будет соответствовать всем строительным нормам.

Лучшая изоляция под перекрытием

Лучше всего покупать утеплитель под плиту напрямую у поставщика, цены в магазинах товаров для дома, скорее всего, будут завышены. Ниже вы найдете две из самых лучших и наиболее рекомендуемых изоляционных материалов под плитами.Один из них — EPS, а другой — XPS:

1. Панели Insulfoam R-Tech

Жесткие панели из пенополистирола R-tech являются одними из самых популярных утеплителей для стен, крыш и подземных сооружений. Он доступен в различных размерах и толщинах. Он отвечает всем требованиям кода и имеет доступную цену. Если вы проезжаете мимо каких-либо местных строительных площадок, высока вероятность того, что вы увидите, что где-то используется R-Tech. 2-дюймовые панели R-tech имеют прочность на сжатие 13 фунтов на квадратный дюйм и рейтинг R-10, что делает их подходящими для всех строительных норм.

2. Пенопласт Owens-Corning 250

Это, безусловно, самая популярная жесткая изоляция XPS на рынке. 2-дюймовая панель из Foamular 250 имеет рейтинги 25 PSI и R-11, что делает ее столь же теплоэффективной и вдвое более прочной, чем R-Tech. Это идеальный способ модернизировать или модернизировать новую конструкцию, чтобы она оставалась неизменной на долгие годы! Его даже использовали для изоляции Всемирного торгового центра в Нью-Йорке!

Заключение

Жесткая пена под бетонной плитой — сложная, но важная тема, в которую нужно углубиться, особенно когда в игру вступают строительные нормы и правила.Использование пенопласта под плитой значительно снижает ваши счета за электроэнергию, соответствует современным нормам и защищает срок службы плиты. Итак, вы узнали, что вам нужно для вашего проекта? Остались вопросы или предложения для других читателей? Дайте нам знать в комментариях ниже!

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Выбор между жесткой изоляцией EPS и XPS | Журнал Concrete Construction

В чем разница между изоляцией XPS и изоляцией EPS, кроме одной буквы? При установке на бетонный фундамент и под плиты перекрытия выбранная вами изоляция из жесткого пенопласта может принести пользу проекту в несколько десятков тысяч долларов.Тщательная оценка эксплуатационных характеристик этих материалов в соответствии с потребностями проекта может значительно сократить затраты на рабочую силу и материалы. Экономия может означать разницу между прибыльной работой и работой, которую вам просто нужно записать на свой счет.

Когда дело доходит до бетона и изоляции, подрядчики, как правило, больше всего знакомы с экструдированным полистиролом (XPS). Тем не менее, пенополистирол (EPS) работает так же или лучше, чем XPS, и при значительно более низкой стоимости. Три важных фактора, которые следует учитывать при сравнении этих двух изоляционных материалов для любого применения ниже уровня или под плитой, — это прочность на сжатие, удержание влаги и изоляционные свойства.

Прочность на сжатие

Вес бетонных плит и засыпки фундамента может означать, что изоляция высочайшей прочности имеет наибольший смысл. Однако для многих работ более чем достаточно продуктов с меньшей прочностью на сжатие, которые могут снизить затраты на изоляцию. Например, установка низкоуровневой изоляции, рассчитанной на 100 фунтов на квадратный дюйм, когда требуется всего 40 фунтов на квадратный дюйм, почти удвоит стоимость материала.

Уточните у своего инженера, какая сила вам нужна. Многие проектировщики ошибочно предполагают, что нагрузки, возложенные на плиты, передаются на нижележащую изоляцию и грунт под углом 45 градусов вместо более равномерного распределения.Это может привести к значительному завышению прочности изоляции. Например, при нагрузке вилочного погрузчика на типичную плиту толщиной 4 дюйма один расчет покажет, что к изоляции приложено 32 фунта на квадратный дюйм, по сравнению с всего 2,5 фунта на квадратный дюйм при более точном расчете. Таким образом, нередки случаи, когда изоляция под плитами чрезмерно рассчитывается в 10 или более раз.

Используя излишне высокопрочный утеплитель, вы в конечном итоге платите за то, что вам действительно не нужно. Поскольку EPS дешевле на дюйм, чем XPS, и доступен в диапазоне прочности на сжатие (от 10 до 60 фунтов на квадратный дюйм), его использование ниже уровня и под плитами может сэкономить на затратах на изоляцию.

Удержание влаги

Распространенный вопрос, связанный с изоляцией из жесткого пенопласта, — насколько хорошо она водонепроницаема. Ряд исследований показывает, что EPS удерживает меньше влаги, чем XPS. В качестве примера можно привести параллельный анализ двух типов жестких пенопластов, установленных на фундаменте коммерческого здания в Сент-Поле, штат Миннесота. При извлечении и испытании после 15 лет эксплуатации, содержание влаги в пенополистироле составляет 4,8% по объему. , по сравнению с 18,9% для XPS (разница в четыре раза). Лаборатория тестирования также обнаружила, что XPS держит воду дольше, чем EPS.После 30 дней сушки XPS все еще имел повышенную влажность 15,7%, в то время как EPS высох до 0,7%.

Для установок, где изоляция будет подвергаться воздействию большого количества воды или частому намоканию, доступна изоляция из жесткого пенопласта с водостойкими облицовками или предварительно вырезанными дренажными канавками. Изоляция с помощью облицовочных материалов из полимерного ламината предотвращает попадание воды в изоляцию, а также обеспечивает дополнительный барьер для впитывания или диффузии воды через фундаменты и плиты.

Кроме того, дренажные плиты из жесткого пенопласта помогают снизить гидростатическое давление засыпки на фундаментные стены.Такие доски имеют равномерно расположенные каналы, покрытые фильтрующей облицовкой, чтобы каналы оставались чистыми. Такие доски эффективны для отвода воды от поверхности фундамента и могут отводить до пяти галлонов в минуту на фут.

Изоляционная способность

Влагостойкость также важна для изоляции под слоем и под плитой, поскольку влажные изделия обеспечивают гораздо более низкое тепловое сопротивление. Выделенное ранее параллельное сравнение изоляции показало, что пенополистирол сохранил 94% от указанного значения R, в то время как XPS потерял почти половину своей изоляционной способности за 15 лет, в течение которых материалы находились на фундаменте.

Помимо более высокой влагостойкости, EPS также не подвержен тепловому дрейфу. Это означает, что его R-значение остается неизменным с течением времени. Для сравнения: в процессе производства XPS используются вспениватели, которые диффундируют из ячеистой структуры пены в течение всего срока службы продукта, тем самым снижая его тепловые характеристики. Производители пенополистирола обычно дают гарантию 100% от опубликованного значения R на 20 лет или более, в то время как обычные гарантии XPS покрывают только 90% от опубликованного значения R.

Независимо от того, выбрана ли изоляция из пенополистирола или XPS, для обеспечения рабочих характеристик убедитесь, что продукт был произведен в соответствии с требованиями ASTM C578, Стандартные технические условия на жесткую теплоизоляцию из ячеистого полистирола.Этот стандарт обеспечивает ключевую проверку качества жесткой изоляции.

Поскольку изоляция становится все более распространенной на фундаментах и ​​под плитами, понимание характеристик и факторов стоимости различных материалов становится важным для успешных предложений и прибыльности. EPS предлагает ряд преимуществ по сравнению с более часто устанавливаемыми XPS, в том числе имеет самый высокий R-ценность на доллар среди жестких изоляционных материалов, что делает его экономически эффективным выбором для многих работ.

Рам Майилваханан (Ram Mayilvahanan) — менеджер по маркетингу продукции компании Insulfoam , a U.S. производитель инженерных изоляционных материалов из пенополистирола. Посетите www.insulfoam.com для получения дополнительной информации .

Подробнее об ASTM International

Подробнее о ООО «Инсульфоам»

фундаментов ниже класса | EPS Industry Alliance

Допустимые материалы для внешней изоляции фундамента: экструдированные полистирольные плиты (XEPS) при любых условиях и формованные пенополистирольные плиты (MEPS) для вертикального применения, когда предусмотрены пористая засыпка и соответствующий дренаж.Использование теплоизоляции из пенополистирола (EPS) для фундаментов и полов ниже уровня земли постоянно набирает популярность. Изоляция из пенополистирола — это эффективный метод экономии тепловой энергии в холодном климате и энергии кондиционирования воздуха в жарком климате.

EPS — это легкий, простой в обращении и прочный теплоизоляционный материал. Его структура с закрытыми ячейками обеспечивает длительные теплоизоляционные свойства и водонепроницаемость. Изоляция EPS не будет поддерживать рост бактерий или разложение с течением времени.Он доступен с несколькими значениями прочности на сжатие, чтобы выдерживать нагрузки и силы обратной засыпки. Обычно материал EPS типа I, как описано в ASTM C 578-97, подходит для применения в фундаменте.

Полевое исследование, проведенное Институтом строительных исследований в Оттаве, Онтарио, входящим в состав Национального исследовательского совета (NRC), показало, что пенополистирол в качестве внешней изоляции подвала достаточно прочен. После двух полных циклов замораживания-оттаивания изоляция не показала ухудшения своих физических и термических свойств.Результаты испытаний особенно впечатляют, поскольку почва вокруг подвала содержала большое количество глины, которая удерживает влагу.

Для получения дополнительной информации посетите Институт исследований в области строительства, входящий в состав Национального исследовательского совета (NRC).

Фундаменты мелкого заложения, защищенные от замерзания

Департамент строительства, норм и стандартов Национальной ассоциации строителей жилья (NAHB) разработал брошюру под названием «Защищенные от замерзания фундаменты мелкого заложения.«Он предоставляет строителям всесторонний обзор того,« как, где и почему »изолировать фундамент мелкого заложения.

Фундаменты мелкого заложения с защитой от замерзания (FPSF) — обычное дело в Скандинавии. За последние 45 лет было построено более миллиона сооружений с FPSF. Строители в США только недавно начали использовать эту технологию. Он получил поддержку, когда в редакциях CABO / ICC Кодекса о домах для одной и двух семей в 1995 и 1998 гг.По оценкам NAHB, в настоящее время в США насчитывается около 3000 зданий с FPSF. Они также заявляют об относительной экономии 40 процентов затрат на фундамент.

FPSF — это строительная техника, которая используется для защиты фундаментных плит перекрытия. Его можно использовать на монолитной плите или плавающей плите с бетоном, бетонным блоком или балками из обработанной древесины. Рекомендуется использовать жесткую изоляцию из пенополистирола или экструдированного полистирола из-за его высокой устойчивости к влаге и постоянных эксплуатационных характеристик в суровых условиях замораживания-оттаивания.Изоляция используется для «уменьшения теплопотерь по краям плиты и удержания тепла от дома в земле под фундаментом». Это помогает предотвратить морозное пучение, потому что изоляция поднимает линию промерзания вокруг фундамента.

Брошюра «Защищенные от мороза мелкие фундаменты» содержит тематические исследования и техническую информацию о том, как FPSF использовались почти во всех типах жилых домов, включая отдельные семьи, пристройки при реконструкции, квартиры и даже малоэтажные коммерческие здания.Например, нью-йоркский строитель Бруно Шикель применил технику FPSF для 15 домов. «Как вы, возможно, знаете, в Нью-Йорке есть свой собственный строительный кодекс, который просто требует, чтобы фундамент был защищен от мороза, — сказал Шикель. — Мы обнаружили, что у строительных инспекторов не было проблем с нашими проектами, и без колебаний приняли их».

Армия США также использовала FPSF, в частности, для диспетчерской вышки аэропорта в Галене, Аляска, где глубина замерзания составляет 13 футов, а температура может опускаться до -60 ° F в течение нескольких недель.Башня не испытала морозного пучения или дифференциальной осадки.

Брошюра NAHB содержит основные инструкции по установке, от определения размеров изоляции до рекомендуемых защитных покрытий. Решаются общие проблемы, такие как защита от термитов, мостики холода и морозное пучение. С подробными иллюстрациями и четкими указаниями это отличный ресурс для строителей, стремящихся выделиться.

Брошюру можно получить в Национальной ассоциации строителей жилья.Для получения более подробной информации о FPSF они также предлагают «Руководство по проектированию защищенных от замерзания фундаментов мелкого заложения, 2-е издание». Чтобы получить копию любой публикации, позвоните в Исследовательский центр NAHB по телефону 800-638-8556.

Тепловые мосты в фундаментах и ​​нижних колонтитулах

Этот пост является частью серии статей о тепловых мостах.

Открытый бетонный фундамент известен тем, что светится желтым светом на тепловизионных изображениях. Весь этот бетон действует как магистраль, по которой тепло выходит из здания, и ему следует уделять не меньше внимания, чем окнам, балконам и остальной оболочке здания.

Присоединяемся к хору строителей, подчеркивающих, что дело не только в потере тепла. Когда у вас есть неизолированная стена или плита подвала, да, вы наверняка увидите более низкую внутреннюю температуру. Но прямым результатом более низкой внутренней температуры является не только более прохладное пространство, но и среда, в которой вероятно образование конденсата. И никто не хочет, чтобы у подножия своего дома была сырая, сырая, затхлая среда.

Резюме: Что такое тепловой мост?

Тепловой мост (также называемый мостом холода, тепловым мостом или тепловым байпасом) — это движение тепла через материал, который обладает большей проводимостью, чем воздух вокруг него.Тепловые мосты могут приводить к потере тепла до 30%, поэтому вы можете себе представить, насколько важно решить эту проблему при строительстве фундамента! ( Очистите тепловые мосты 101 здесь. )

Какие материалы используются в качестве тепловых магистралей, спросите вы? Сталь, бетон и дерево (основные строительные материалы) являются главными нарушителями, и их действительно нельзя избежать при строительстве. Но вы МОЖЕТЕ принять во внимание некоторые конструктивные соображения, которые сведут к минимуму тепловые мосты, если не остановят его.

Мы рассмотрели, как окон являются основным противником для теплового моста в вашем доме, и рассмотрели некоторые конструктивные особенности настилов, консолей и балконов . Теперь перейдем к основам и нижним колонтитулам.

Вызовы фондам

Если у вас когда-либо был подвал, вы могли заметить, что запах затхлости усиливается в летние месяцы. Это потому, что более теплый и влажный воздух контактирует с более холодными поверхностями, которые находятся ниже точки росы воздуха внутри (подробнее о точке росы через минуту).Особенно виноваты балки обода, так как они имеют тенденцию к холоду.

В двухэтажном доме на подвал может приходиться 10–30% годовых потерь тепла в доме зимой — больше для одноэтажного дома. Давайте посмотрим, что и где происходит.

Тепловые потери

Весь цемент, шпильки и опоры, которые используются для укрепления фундамента, идеально загрунтованы для теплового моста , если вы не предпримете необходимых шагов для надлежащей теплоизоляции и строительства.

Вы можете подумать: «Потеря тепла, подвал не страшен». Но дело не только в сокращении счетов за электроэнергию и поддержании комфортной температуры. Как мы уже упоминали, поскольку тепловые мосты также перемещают по этим путям конденсат и влагу, это может привести к дорогостоящим повреждениям из-за влаги и плесени.

Влажность

Давайте немного напомним точку росы.

Когда тепловой мост нагревается, вы получаете более прохладные внутренние поверхности (хорошо, если вам нужен корневой погреб, но не так хорошо, если вы надеетесь на уютное место для отдыха).И эти более прохладные внутренние поверхности привлекают влагу — первопричину плесени, грибка и гниения. Почему? Все дело в точке росы, температуре, при которой пар в воздухе начинает конденсироваться.

Чтобы контролировать влажность, более или менее важно правильно утеплить фундамент и установить пароизоляцию. Мы вернемся к этому через минуту.

Переход от фундамента к стене

Одна особая область, о которой следует помнить, — это место, где фундамент встречается с остальной частью дома — особенно проблемная область для тепловых характеристик.Фундаменты, конечно, по-прежнему считаются частью оболочки вашего здания, поэтому везде, где бетон (плита, фундамент или фундаментная стена) встречается с внешней стеной, потребуется дополнительное внимание, потому что любая изоляция в этих точках, как правило, является прерывистой.

Задачи для нижних колонтитулов

Нижние колонтитулы обычно заливаются бетоном с арматурой и устанавливаются под землей. Нижние колонтитулы поддерживают фундамент и помогают предотвратить оседание. Вы также можете построить нижний колонтитул для террасы, беседки, стены или гаража.

Хотя потери тепла через нижние колонтитулы могут быть достаточно низкими, если вы выбираете пассивный дом, вам все равно необходимо решить эту проблему.

Стратегии смягчения последствий

Когда дело доходит до теплового моста, при строительстве фундамента или нижнего колонтитула необходимо учитывать две вещи: изоляцию (внутреннюю, внешнюю, промежуточный слой) и проницаемость (паро- и воздушные барьеры). Имейте это в виду: ваша цель — сохранить зимой внутри теплее, чем снаружи.Однако конденсация может происходить и летом, когда воздух может удерживать больше влаги.

Изоляция

Фундаменты, подвалы и подвалы могут быть изолированы изнутри, снаружи, между слоями бетона или как внутри, так и снаружи. В то время как внешняя изоляция является наиболее эффективной, внутренняя изоляция встречается чаще, но при этом возникает больше проблем с влажностью.

Внутри или снаружи вы можете проверить, какие материалы рекомендуются для вашей климатической зоны, так как ваши потребности в изоляции будут зависеть от диапазонов температуры и влажности в вашем регионе.

Наружная изоляция

Давайте сначала покроем внешнюю изоляцию.

В идеальном мире лучшее решение — обернуть наружную часть ограждающей конструкции здания жесткой изоляцией, включая фундамент.

Для фундаментов, расположенных ниже уровня земли, выберите изоляционный материал, который может выдерживать условия под землей, что означает, что он должен выдерживать влагу, замерзание и оттаивание. Если ваша изоляция будет находиться в прямом контакте с почвой, экструдированный полистирол (XPS) хорошо выдержит и сохранит большую часть своего первоначального R-значения.Тем не менее, у XPS есть несколько серьезных экологических недостатков (глобальное потепление!). Жесткая плита из минеральной ваты с более высокой плотностью является более экологически безопасным выбором.

Потери тепла обычно максимальны в углах здания (где больше материала контактирует с почвой, которая поглощает больше тепла от стен). Таким образом, это помогает перекрыть изоляцию в углах, включая ниши для дверей и окон.

Бонус: Изоляция, установленная снаружи фундаментной стены в виде крыла или вертикально вниз, может помочь предотвратить или поглотить некоторые эффекты морозного пучения (для тех из вас, кто живет в более теплом климате, морозное пучение — это восходящее набухание почвы по мере того, как зависает). Свяжитесь с нами , если вам нужна дополнительная информация.

Внутренняя изоляция

Внутренняя изоляция предназначена для защиты внутреннего воздуха в подвале или подвальном помещении от контакта с холодными поверхностями (бетон и каркас).

В тот или иной момент вы, вероятно, залили изоляцией полости каркаса и назвали это хорошим. Это просто, дешево … но тепловые мосты через стойки и холодный твердый бетонный пол никуда не денутся.

Несколько вариантов изоляции полостей под стойки:

• Ватин ROCKWOOL или стекловолокно. Хотя это немного дороже, ROCKWOOL — наш лучший выбор по нескольким причинам (которые мы, вероятно, рассмотрим в следующем сообщении в блоге).
• Пенопластовая изоляция с открытыми и закрытыми порами. Кольца из пены с закрытыми ячейками с высоким рейтингом R. Обратите внимание, что эти аэрозольные пены действуют как пароизоляция при толщине около 2 дюймов. Обратная сторона: это создает непроницаемый слой, которого вам следует избегать, если у вас есть непроницаемый слой снаружи.Пена с открытыми порами рассеивает влагу и может полностью заполнить пустоты. Обратная сторона: при обрезке образуется много отходов. Также обратите внимание на воздействие пенополиуретана на окружающую среду, а также на продолжительность герметизации уретана воздухом. Вероятно, это для другого обсуждения.
• Вспышка и войлок или Вспышка и заливка — это гибридный подход к изоляции, который сочетает в себе изоляцию из вспененной пены с закрытыми порами (для создания воздушного уплотнения) со стекловолокном (обычно или выдувное стекловолокно, выдувная целлюлоза или распыленная целлюлоза ) изоляция.

Что бы вы ни использовали, стремитесь к слою изоляции с рейтингом проницаемости, который позволяет высыхать — это снизит риск накопления влаги. (Практическое правило: чем выше проницаемость, тем выше способность к сушке.)

Высшая изоляция фундамента

Хотя вы, вероятно, привыкли видеть обнаженный бетон, встречающийся с сайдингом, вы можете представить себе, что это нежелательный сценарий, когда речь идет о тепловом мостике.

Но законы физики на вашей стороне.Простая установка изоляции R-10 от сайдинга до фундамента может сократить потери тепла примерно на 70% (для отапливаемого подвала). Нанесение защитной «доски» или покрытия на изоляцию фундамента выше класса поможет защитить ее от повреждений, вызванных торговлей, солнечным светом, вредителями и… уничтожителями сорняков. Существуют также доски и покрытия, которые можно окрашивать и текстурировать, чтобы сделать здание визуально привлекательным.

Примечания для нижних колонтитулов и фундаментных стен

Хотя многие виды изоляции из жесткого пенопласта имеют хорошую прочность на сжатие выше, чем у большинства грунтов, вы все равно можете проконсультироваться с инженером-строителем, чтобы проверить вероятность «ползучести» — медленного сжатия изоляции под основанием.Один из вариантов, который получает все большее признание — пеностекло. Это может быть дорого, но имеет большую прочность на сжатие.

Изоляция внутри любых стен ствола и горизонтальный слой сплошного жесткого пенопласта или минеральной ваты под плитой могут помочь решить проблему теплового моста. Менее известным вариантом изоляции под плитой является перлит, естественно встречающаяся расширенная вулканическая порода, которая по своим свойствам аналогична стеклу. Свяжитесь с нами, чтобы узнать больше о перлите под плитами.

Дооснащение

Если вы модернизируете здание, сосредоточьтесь на изоляции верхней половины или верхней трети и сэкономьте время на копании.Поднимается теплый воздух!

Паро-воздушные барьеры

Убедитесь, что под плитой установлена ​​пароизоляция, чтобы влага не поднималась сквозь бетон. Для этого хорошо подойдет листовой полиэтилен, а также капиллярный разрыв между подошвой и периметром фундаментной стены. Затем вы можете использовать ленты или герметик, чтобы прикрепить стену подвала к плите.
