Устройство клапана сливного бачка: Клапан сливного бачка: устройство, причины протекания, ремонт

Клапан сливного бачка: устройство, причины протекания, ремонт

Клапан сливного бачка служит для подачи воды в сливную чашу унитаза. По типу крепления арматура бывает с нижним или боковым подводом. Запорный клапан имеет простой принцип действия, позволяющий самостоятельно устранить возможные неисправности, связанные с его работой. В статье будет рассмотрено его устройство, основные компоненты, причины протекания и способы ремонта.

Клапан сливного бачка

За набор и перекрытие поступающей воды в унитаз отвечает впускной клапан. В системах советской эпохи монтировалась арматура с штоковым поплавковым клапаном. Она отличалась медленным, неравномерным набором воды, высоким уровнем шума. Единственным преимуществом такой системы является возможность нормальной работы даже при непостоянном или предельно слабом давлении воды.

Новые унитазы-компакт оборудованы арматурой с мембранным клапаном. Набор воды происходит быстро и практически бесшумно, перекрытие подачи происходит без задержек.

Для бесперебойной работы необходимо давление, не ниже 0.05-0.1 атмосферы и не выше 1-2 атмосферы. Кроме того входящая в устройство вода должна быть лишена кусочков ржавчины и прочих загрязнений, иначе это приведет к быстрому засорению и необходимости частой разборки для проведения чистки.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

В мембране присутствует отверстие, через которое надет шток с обозначенным цифрой 5 отверстием. Его диаметр примерно составляет 1мм. С его помощью жидкость проникает в наполнительную камеру, созданную поршнем и мембраной. Когда поплавок находится в нижнем положении, отверстие под номером 6 в поршне открыто, пропуская небольшой объем воды внутрь бака. Вследствие этого достигается приблизительно равное давление в предварительной и наполнительной камерах, а также за их пределами. Это условие является главной разницей между мембранным и штоковым клапаном.

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Ремонт клапана сливного бачка

Первой рассмотрим проблему, когда не держит клапан сливного бачка. Даже при полном заполнении камеры бачка, клапан продолжает пропускать жидкость в небольших объемах. Чрезмерное количество воды переливается через верх сливного механизма, стекая в унитаз. Чтобы устранить течь, необходимо выполнить следующие действия:

1. Выполните перекрытие воды.
2. Снимите и разберите арматуру с поплавком.
3. Возьмите использованную зубную щетку и почистите внутреннюю камеру клапана от налета, кусочков ржавчины и прочих засоров.
4. Соберите и установите арматуру на место. Включите подачу воды и проверьте исправность работы.

Если течь не устранена – придется приобрести новую запорную арматуру. Иных способов ремонта – не существует, либо они выйдут дороже по цене, нежели приобретение новой детали.

В качестве второй неисправности рассмотрим случай, когда протекает сливной бачок унитаза через клапан. Причиной этого становится износ уплотнительных прокладок, установленных между арматурой и отверстием внизу бачка.

1. 1. Перекройте воду и открутите гайку, под бачком. Это освободит арматуру и позволит достать ее наружу.
   2. Снимите и произведите замену всех имеющихся уплотнителей. В некоторых случаях присутствует две резинки, изнутри и снаружи. Но зачастую уплотнитель устанавливается только внутрь. Купить его можно на рынке или в специализированном сантехническом магазине.
   3. Установив новую резиновую прокладку, соберите арматуру в обратной последовательности.

Третьей проблемой может стать отсутствие перекрытия воды, вследствие неправильного положения поплавка. Когда бачок уже наполнился и жидкость начала переливаться в чашу унитаза, значит поплавок зафиксирован слишком высоко. Покрутите пластиковый шток, чтобы опустить поплавок ниже. Выталкиваемый водой поплавок начнет воздействовать на клапан, перекрывая подачу.

В статье был рассмотрен клапан сливного бачка, принцип его работы, устройство и возможные неисправности. Ремонт впускного клапана сливного бачка заключается в его прочистке от загрязнений.

При поломке одного из компонентов устройства, владельцу придется купить новую арматуру, поскольку запасные части обычно не предусмотрены. Замена резиновых прокладок в устройствах с нижней подводкой, поможет устранить протечку воды наружу.

-инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее . Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

Типы сливных устройств

Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

• Вытяжные,
• Нажимные.

Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство с двумя кнопками.

Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному.

Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

Типы клапанов с поплавком

Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

• Кройдон-клапан;
• Клапан с поршнем;
• Клапан с мембраной.

Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

Современные клапаны с мембраной

Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

Механизм работы впускного клапана

Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

Проблемы в механизме и их устранение

Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

Вот и все, мы рассмотрели устройство сливного , а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

Клапан для сливного бачка – разновидности и способы ремонта

Сейчас трудно представить, как люди могли проживать в доме без туалета. Но и санузел сегодня должен быть с самым современным оборудованием, иначе удобства использования и комфорта не получить. В любом санузле унитазу отдано центральное место. Сливной механизм при этом у разных моделей немного отличается, поэтому отдельное внимание следует уделить спусковому устройству – клапану сливного бачка, который мы рассмотрим сегодня детальнее.

Какой бывает запорный клапан сливного бачка унитаза

Группы сливных устройств

Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

Второе название – кнопочные, у которых слив может быть:

1. Однорежимным – есть всего одна клавиша или кнопка, которую требуется нажать, чтобы выплеснуть воду из бачка в унитаз.
2. Двухрежимным – состоит устройство из 2-х половинок или двух кнопок. Одна служит для слива половины воды из бачка, вторая открывает механизм его полного опустошения. Второе название – клапана сливного бачка с 2-мя кнопками.

Разработан и третий вид – со стоп-функцией. Снабжен он одной клавишей, но вода может при этом сливаться по-разному. Для регулирования необходимо нажимать кнопку несколько раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

Их также называют штоковыми. Это связано с тем, что для приведения устройства в действие нужно поднять шток вверх с помощью ручки, после чего сливное отверстие откроется. Выпускаемые в последнее время новые модели унитазов не имеют такой системы.

Конструкция клапана сливного бачка унитаза нажимного типа

Клапана с поплавком

Используются для подачи и выпуска воды.

Устройства имеют следующие разновидности:

1. Кройдон-клапан – состоит из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система обычно применяется в старых сливных бачках, встретить которые сегодня можно крайне редко.
2. Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что позволяет регулировать подачу воды в бак. На конце у него есть уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сегодня распространена достаточно широко.
3. Клапан с мембраной – вместо прокладки в конструкции используется мембрана из резины или силикона, которая смещается во время движения поршня. Благодаря этому в нужное время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, обычно используется в последних моделях сливных бачков. Ниже будем рассматривать именно его конструктивные особенности и устройство механизма.

Устройство клапана сливного бачка унитаза современной конструкции

Современные клапаны сливных бачков для унитаза

1. Поплавковый мембранный клапан позволяет быстро набирать в бак воду.
2. Шум или беззвучное наполнение зависит от качества выбранной арматуры.
3. С его помощью можно очень быстро перекрыть воду, в отличие от предыдущих моделей.

Из недостатков – инструкция требует для нормальной работы устройства только постоянный напор в водопроводной сети. Его параметры должны быть 0,05-0,1 МПа. Кроме того, особую роль играет и чистота воды, иначе клапан быстро выйдет из строя. Увы, но в большинстве случаях за городом этих условий часто добиться не получается.

Ремонт клапана сливного бачка унитаза начинается с его разборки

Следующий момент, который нельзя игнорировать – качество запорных и фасонных элементов. Материал для изготовления должен быть качественным и в его производстве не допускаются дефекты, иначе срок использования изделий значительно сократиться.

Устройство придется часто менять, потому как ремонт в данном случае не поможет. Сделать новую мембрану своими руками нереально.

Схема клапана сливного бачка унитаза поршневого типа

Как работает клапан

У впускной арматуры бачка есть свой принцип работы, с которым необходимо разобраться перед тем, как проводить работы по ее ремонту или замене.

Ниже рассмотрим процесс детальнее.

1. Первая стадия – клапан открыт, и вода начинает поступать в бак. При этом мембрана под действием водного потока отодвигается и не мешает ему. Происходит заполнение лишь предварительного отсека.
   Чтобы вода попала в сам бачок в отсеке сделано специальное отверстие. Процесс своим механизмом подобен работе устройств, оборудованных клапанами со штоком, только с мембраной, натянутой на поршень.
   У нее есть просвет для прохода пластмассового штока, который также имеет просвет Ø1 мм. Из-за этого небольшая часть воды поступает в наполнительный отсек, который образован поршнем и мембраной.
   При опущенном поплавке в поршне открывается отверстие Ø0,5 мм, через которое немного воды может попасть в бачок. Это позволяет обеспечить одинаковое давление в предваряющем, наполнительном отсеках и за последним. Фактически в этом и заключается разница между мембранной и штоковой конструкцией клапана.
2. Вторая стадия – вода поступает в бак, поднимая поплавок вверх. Одновременно с этим начинает увеличиваться уровень штока с резиновым уплотнением, который перекрывает отверстие. Дальнейшее движение штока сильнее прижимает поршень и мембрану к седлу, из-за чего наполнительный отсек герметизируется. Помогает этому и создавшееся давление воды. Мембрана плотно прижимается к седлам, и вода прекращает поступать в бачок.
3. Третья стадия – спуск воды. В этот момент прекращается давление поплавка на шток, который перестает закрывать отверстие в поршне, из-за чего давление в наполнительном отсеке начинает понижаться. В этот момент водопроводное давление смещает мембрану, и работа бачка переходит в первую стадию.

На фото – открытие запорного клапана и спуск воды

Устранение проблем в механизме

Вода не набирается в бак или не перекрывается подача:

1. Обычно это происходит из-за засорения какого-нибудь из отверстий.
2. Второй вариант – выход из строя мембраны или штока.

Совет: необходимо разобрать устройство и просмотреть все его элементы, которые нужно почистить и промыть.

1. Еще одна причина таких неисправностей – низкое давление в водопроводной системе или его скачки в течение суток. Устройство из-за этого также может не работать. (См. также статью Трубы для водопровода в квартире: особенности.)

При слишком низком давление вода не поступает в бак совсем. К примеру, в подвесной конструкции она не дойдет даже к наполнительной камере. Поплавок всплывет, однако поток не перекроет.

Конструкция запорного клапана сливного бачка унитаза вытяжного типа

Совет: как вариант – увеличьте входные отверстия для воды, для чего рассверлите их на 2-3 мм.

Учтите также, что чем меньше будут эти отверстия, тем давление в системе должно быть большим. Особенно такие знания пригодятся при установке унитаза на даче. Мы рекомендуем в случае постоянных скачков водопроводного давления приобрести арматуру со штоковым клапаном. (См. также статью Подключение унитаза к канализации: особенности.)

Вывод

Сегодня было рассмотрено устройство сливного клапана, который используется в бачке унитаза, причины, по которым оборудование может выйти из строя. Обладая такими знаниями, вы сможете самостоятельно справиться с этими проблемами. в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

http://gidroguru.com

Неработающий унитаз может стать изрядной проблемой, особенно в доме, где проживает большая семья. Услуги сантехников нынче дороги, да и прибытия специалиста иногда приходится ждать часами. Почему бы не попытаться устранить проблему самостоятельно?

Конструкция этого полезного устройства особой сложностью не отличается. Очень часто причиной неисправности становится сливной механизм для унитаза. Нужно изучить его устройство, принцип работы, а также познакомиться с самыми распространенными поломками и порядком их устранения.

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды — это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент — трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

• поплавка, свободно передвигающегося по поверхности воды;
• штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
• рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где, что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма — это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент — переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Наглядно устройство и принцип работы сливного механизма представлены в следующем видеоматериале:

Регулировка количества воды в бачке

Максимальное количество воды в бачке регулируется путем изменения длины рычага, к которому прикреплен поплавок. Если роль такого рычага выполняет отрезок толстой проволоки (такое еще встречается в старых моделях), ее можно просто согнуть вверх или вниз, в зависимости от того, нужно ли сделать количество воды в бачке больше или меньше.

Чем более высокое положение занимает поплавок в бачке, тем больше воды поступит в бачок.

Но вместо проволоки в современных моделях все чаще используют пластиковые элементы, которые согнуть, конечно же, не получится. Чтобы изменить положение поплавка, его просто сдвигают вдоль пластикового плеча, размещая ближе к месту подачи воды или дальше от него.

Чем ближе к клапану находится поплавок, тем меньше воды поступит в бачок. Для крепления поплавка обычно используется защелка, которую необходимо следка отжать, чтобы сдвинуть этот элемент. Иногда используется резьбовое соединение, его обычно не сложно открутить, а затем закрутить.

В унитазах с нижней подачей воды плечо расположено вертикально, и регулировать уровень воды еще проще. Поплавок просто сдвигают выше или ниже по рычагу. Его положение будет соответствовать необходимому уровню воды.

Такие несложные манипуляции помогут улучшить работу бачка, повысить эффективность смыва и сэкономить значительное количество воды.

Порядок монтажа сливного механизма бачка

В процессе установки унитаза обычно возникает необходимость собрать и установит также сливной механизм. Инсталляция для встраиваемого унитаза обычно поставляется в уже собранном виде, а вот над сборкой компакта придется потрудиться. Иногда в инструкциях встречается рекомендация сначала собрать и поставить внутрь бачка устройство, а затем монтировать бачок на чашу, но практика показывает, что это не всегда удобно.

Иногда элементы слива перекрывают доступ к крепежным болтам бачка, что заметно усложняет установку. Поэтому имеет смысл сначала поставить бачок и закрепить его, а затем приступать к сборке и установке “начинки” бачка.

• Сначала на резьбу сливного механизма устанавливают специальную защитную прокладку.
• Конструкцию с прокладкой помещают в отверстие слива.
• Прокладку фиксируют специальной гайкой из пластика, которую следует осторожно, но плотно затянуть.
• Сливное отверстие на чаше унитаза защищают еще одной прокладкой.
• Бачок ставят на чашу унитаза и закрепляют стяжными болтами, под которыми также должны быть небольшие резиновые прокладки для защиты от протечек.
• Устанавливают механизм подачи воды.
• Присоединяют его к водопроводной системе.

После этого можно закрыть бачок крышкой, установить элементы управления смывом (кнопку, штангу и т.п) и монтаж унитаза можно считать завершенным.

Как правило, неисправности связаны с некачественным производством комплектующих или просто отслужившими свой срок деталями. Чаще всего сливной механизм бачка причиняет своим владельцам неприятности трех типов:

• Вода не поступает в бачок.
• Вода выливается из бачка и течет на пол.
• Вода поступает в бачок, но постоянно вытекает в унитаз, а бачок остается пустым или заполненным лишь частично.

Чтобы выяснить причину поломки, обычно внутренности бачка приходится снимать, разбирать, осматривать и ремонтировать. Разумеется, перед началом любых ремонтных операций с бачком нужно отключит поступление воды к унитазу.

Это не сложно сделать, если еще при монтаже водопроводной системы был предусмотрен соответствующий запорный кран.

Важный элемент конструкции — крышка бачка

Модели, в которых смыв осуществляется с помощью кнопки, одинарной или двойной, очень удобны и популярны. Однако снимать такую крышку следует очень осторожно, чтобы не повредить механизм управления. Вокруг кнопки находится специальное стопорное кольцо.

Сначала нужно его осторожно открутить. Обычно этот элемент изготавливают из пластика, при чрезмерном надавливании кольцо может лопнуть.

Чтобы снять стопорное кольцо с крышки бачка, следует нажать кнопку и аккуратно его открутить. Можно использовать специальную щель на его внутренней стороне

После того, как кольцо удалено, крышку нужно аккуратно снять. Иногда при надавливании на кнопку смыв не производится. Практически всегда это вызвано отсоединением зацепов, соединяющих кнопку и механизм смыва. Достаточно устранить смещение, чтобы бачок стал работать нормально.

Если кнопки западают, это также свидетельствует об их неправильном положении. После того, как смещение будет устранено, механизм начнет работать правильно.

Если вода не поступает в бачок, проблема, скорее всего, в механизме подачи воды. Он либо засорен, либо сломан. Необходимо разобрать эту часть устройства и проверить, нет ли внутри загрязнений. Обычно достаточно промыть клапан или устранить отложения внутри водопроводной трубы, а затем снова установить клапан, чтобы избавиться от проблемы.

Если в бачок не поступает вода, следует разобрать и прочистить впускной клапан устройства. Возможно, понадобится прочистка водопроводного патрубка (шланга)

Отверстие в клапане очень узкое и легко забивается. Для его прочистки обычно используют кусок проволоки или иголку. Чтобы промыть патрубок водопровода, нужно ненадолго открыть запорный кран. После того, как клапан снова прикручен и механизм установлен, воду пускают, чтобы проверить работу системы.

Если качество водопроводной воды низкое, имеет смысл задуматься об установке защитного фильтра. Эта мера позволит увеличить сроки эксплуатации сантехники в доме.

Проблемы с грушей

Если вода постоянно вытекает из емкости бачка в унитаз, значит, возникли проблемы с резиновой грушей, которая перекрывает сливное отверстие. Либо она слишком легкая, и нуждается в утяжелении, либо она прохудилась, и необходима полная замена этого элемента.

Чтобы определить характер проблемы, следует снять крышку бачка и нажать на механизм смыва сверху. При этом в бачке должно оставаться достаточное количество воды.

Чтобы утяжелить арматуру бачка с нижней подачей воды, следует поместить подходящий утяжелитель в ее нижнюю часть, как показано на рисунке

Если при значительном давлении протекание воды продолжается, значит, груша испорчена. Следует выполнить следующие операции:

• Перекрыть подачу воды.
• Перевести поплавок в верхнее положение.
• Демонтировать механизм смыва.
• Снять грушу.
• Приобрести в магазине аналогичный по размерам и форме элемент.
• Установить грушу на место.
• Выполнить монтаж устройства смыва.
• Проверить работу системы.

Если есть возможность выбора, стоит отдать предпочтение груше из более эластичной резины, это обеспечит лучшее ее прилегание к сливному отверстию.

Иногда решить проблему с прохудившейся грушей позволяет слой герметика, однако это временная мера, вскоре проблема возникнет снова.

Резиновый клапан (груша), который перекрывает сливное отверстие в бачке, со временем изнашивается и может потребовать утяжеления или замены

Если при надавливании на механизм протечка устраняется, необходимо утяжелить грушу. Для этого используют различные утяжелители: свинцовые элементы, несколько болтов, узкий капроновый мешочек с песком и т.п.

Грушу снимают, и утяжелитель помещают над ней, равномерно распределяя его вокруг патрубка. Потом грушу устанавливают на место.

Если подтекает бачок

Если из бачка вода течет прямо на пол, значит, одна или несколько прокладок, закрывающих его монтажные отверстия, вышла из строя и нуждается в замене. Для этого понадобятся довольно масштабные работы:

• Сначала удаляют воду из бачка.
• Затем демонтируют его внутреннее наполнение.
• После этого откручивают крепежные болты.
• Бачок аккуратно снимают с чаши унитаза.
• Износившиеся резиновые прокладки удаляют.
• Все соединения тщательно очищают от загрязнений.
• Монтаж бачка выполняют заново, используя новые прокладки.

Даже если прохудилась только одна прокладка, рекомендуется заменить их сразу же все, поскольку остальные элементы подвергались такому же разрушающему воздействию и скоро могут выйти из строя.

Операции по демонтажу-монтажу бачка довольно трудоемкие, а такая предусмотрительность избавит от необходимости проделывать эту работу несколько раз.

Если одна из прокладок бачка износилась и протекает, рекомендуется заменить все аналогичные прокладки, поскольку вероятность скорых протечек в этих местах очень велика

Иногда прокладки в порядке, а вода льется через край бачка. Скорее всего, проблема в поломке системы перелива. Ее нужно либо прочистить, либо полностью заменить. Поможет решить проблему и правильная регулировка положения поплавка. Эта процедура уже была описана выше.

Прохудиться может и прокладка, расположенная у впускного отверстия бачка. Ее необходимо заменить таким же образом. Все места соединений следует самым тщательным образом загерметизировать, чтобы предотвратить появление таких поломок в будущем. По окончании работ нужно несколько раз наполнить и опустошить бачок, чтобы убедиться в отсутствии протечек.

Особенности поломок в бачках с нижним подводом воды

При работе такого устройства могут возникнуть такие же проблемы, как и в бачке с боковой подачей. Решаются они таким же образом. Но есть и отличия. Например, причиной отсутствия воды в бачке может быть недостаточный напор воды в водопроводной системе дома.

К этой проблеме чувствительны клапана мембранного типа. Если напор воды в системе может понижаться до уровня 0,05 МПа, лучше выбрать устройство со штоковым клапаном.

В унитазах с нижней подачей воды водопроводный шланг находится рядом с болтом, которым бачок крепится к чаше унитаза

Смещение элементов впускного механизма — еще одна распространенная причина отсутствия воды в бачке. Еще при установке унитаза с нижней подачей воды следует обратить внимание на этот момент.

Если элементы механизма прикасаются к стенам бачка или сливному механизму, значит, они установлены неправильно. Чтобы решить проблему, достаточно вернуть клапан и поплавок к правильной позиции.

Сливные бачки для унитаза могут изготавливаться из разных материалов, могут быть различной формы и отличаться по способу монтажа, но принцип действия у них практически один и тот же, да и конструкция всех сливных бачков различается не очень сильно. Давайте рассмотрим какие бывают виды подобных механизмов.

По способу монтажа сливные бачки делятся всего на три вида:

1. Бачок системы компакт, установка которого производится непосредственно на саму чашу унитаза;
2. Встраиваемый в стену бачок, наиболее часто применяющийся совместно с подвесными унитазами;
3. Подвесной бачок, который крепится на некоторой высоте и соединяется с чашей унитаза посредством сливной трубы.

Особенности механизма подачи воды в сливной бачок

Все сливные бачки имеют всего два основных элемента конструкции – это механизм подачи воды и сливной механизм. Система набора воды может быть выполнена в двух вариантах:

• с боковой подачей;
• с нижней подачей.

Первые представляют собой поплавковые клапаны, предназначенные для бачков, вода в которые подаётся в верхнюю боковую часть. Эти модели производятся в основном отечественными фирмами, отличаются простотой и невысокой стоимостью, но в процессе набора воды создают много шума.

Схема устройства сливного бачка унитаза

Такой клапан включает две основные части — корпус с находящейся в нём мембраной, которая перекрывает и открывает подачу воды в бачок, а также поплавок, соединённый с корпусом посредством рычага. Таким образом, опускаясь и поднимаясь вместе с уровнем воды в бачке, поплавок приводит в движение рычаг, который в свою очередь воздействует на шток с закреплённой на нём мембраной, открывая и перекрывая доступ воды в бачок через клапан.

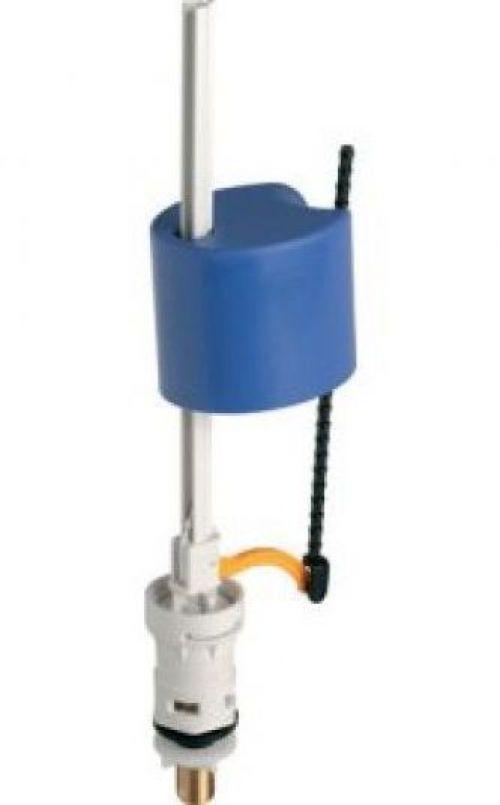

Механизм с нижней подачей воды немного дороже, однако и работает он значительно тише. Эта система несколько более сложная, в ней поплавок передвигается уже по специальному вертикальному штоку, хотя сам принцип работы не изменился. Механизм отключения подачи воды приводится в действие посредством специальной тяги, соединённой с поплавком, являющейся к тому же и ограничителем уровня воды в бачке.

Как отрегулировать количество воды в бачке

При установке любой из этих систем, в целях экономии либо увеличения силы смыва количество набираемой воды можно изменять. Расскажем, какие действия для этого необходимо выполнить:

Устройство сливного механизма бачка для унитаза

Система спуска сливного бачка может быть верхней или боковой. Последнюю, правда, рассматривать не будем, так как она предполагает наличие подвесного бачка, которые в настоящее время практически вышли из употребления. Зато верхняя система слива используется практически на всех моделях современных унитазов.

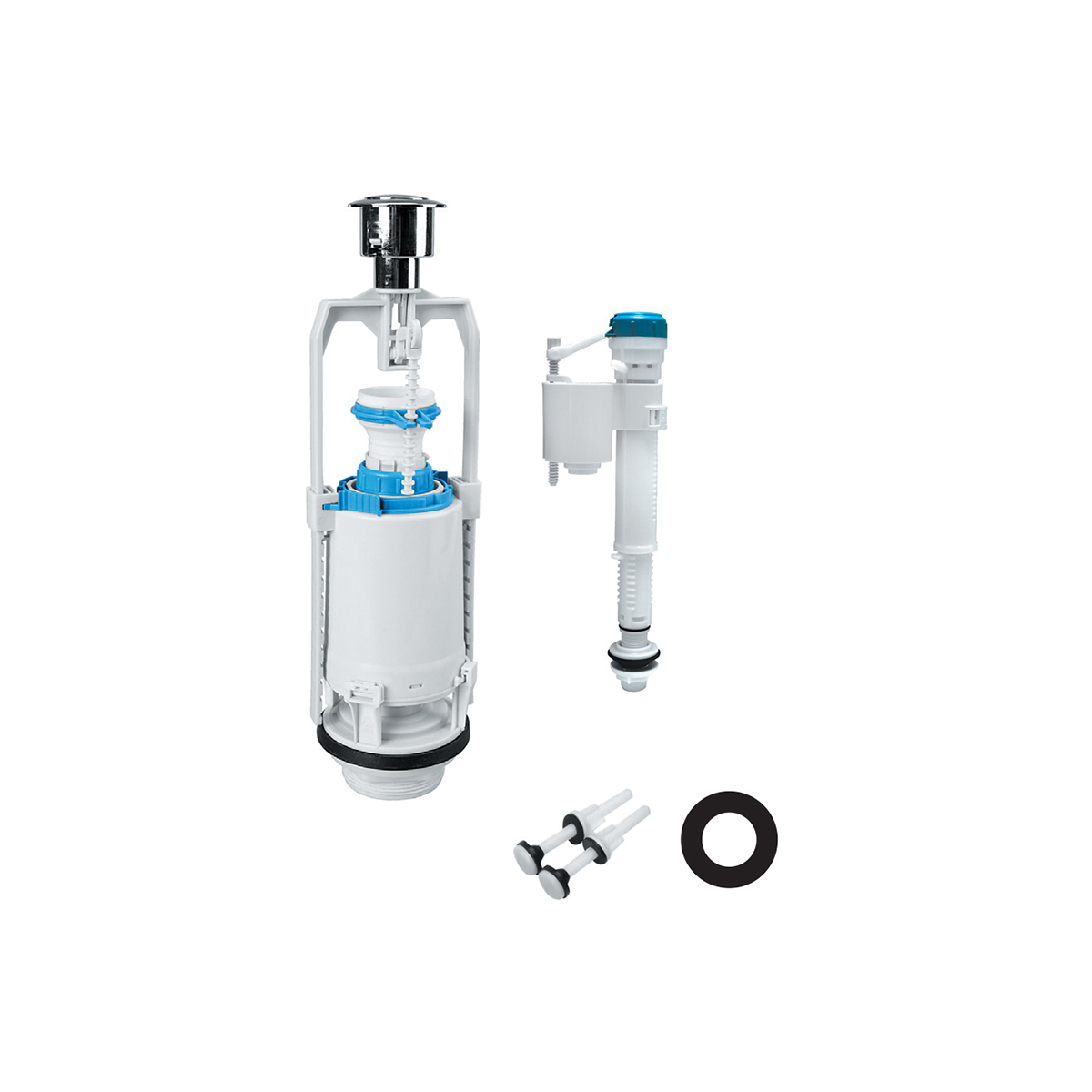

Сливной механизм для унитаза

Порядок монтажа сливного бачка унитаза (видео)

В процессе у вас не должно возникнуть никаких трудностей, так как делается всё очень просто и достаточно быстро:

Возможные неисправности в процессе эксплуатации сливного бачка

1. Не подаётся вода в бачок или не перекрывается её подача . Виновники этого – либо клапан подачи воды, либо поплавок. Поплавки изготавливаются либо в виде полого цилиндра, либо перевёрнутого стакана. В первом случае повреждённый поплавок ремонту не подлежит, а проблема устраняется лишь заменой поплавка либо всего клапана. С поплавком же в виде перевёрнутого стакана может произойти лишь одна неприятность – зарастание его грязью и различными отложениями, из-за чего он начинает плохо работать. В этом случае его следует просто почистить.

   Видео

2. Если поплавок в порядке, но вода не перестаёт поступать в бачок – причина в изношенной мембране клапана. Обычно запасная мембрана идёт в комплекте с ещё одним поплавком. Если таковой не имеется, её можно приобрести отдельно. С клапана снимается защитный колпачок, после чего вынимается старая мембрана и заменяется новой. При это полезно также прочистить небольшое отверстие в клапане, через которое в бачок поступает вода. Если оно забивается, то, соответственно, бачок перестаёт заполняться или этот процесс происходит крайне медленно.

Как видим, в устройстве сливного бачка унитаза нет ничего сложного, поэтому при необходимости каждый сможет его с лёгкостью установить или отремонтировать.

Система слива для унитаза – это механизм, который монтируется внутри бачка. Чтобы пользоваться унитазом было удобно, сливной механизм должен быть правильно подобран, установлен и настроен. Именно этим вопросам и будет посвящена статья.

Описание системы

Принцип работы

Устройство сливного бачка не отличается сложностью. Бачок представляет собой емкость, внутри которой находится механическая запорная система.

Эта система выполняет такие функции:

• контролируемый слив воды из бачка;
• наполнение бачка водой после слива;
• прекращение поступления воды в бачок после его заполнения на определенном уровне.

Механизм сливного бачка унитаза функционирует так:

1. Через наливной клапан в днище или стенке бачка вода поступает в емкость.
2. По мере заполнения емкости активируются контрольные устройства (поплавки, клапаны и т.д.). Как только уровень воды в бачке достигает установленного значения, подача прекращается. Для этого выполняется блокировка наливного клапана.

1. Когда нам необходимо выполнить слив, мы нажимаем кнопку на бачке или тянем за рычаг. В результате открывается сливной клапан в днище, и вода поступает в чашу унитаза.

1. Аналогично работают бачки с двумя кнопками. Нажимая на меньшую, мы выпускаем только часть воды из резервуара, а нажимая на большую, обеспечиваем полный слив. Это способствует экономии жидкости, потому большинство современных моделей оснащается именно такими двухкнопочными механизмами.
2. После слива уровень воды понижается, активируются контрольные устройства, и впускной клапан снова открывается.

По большому счету, так работают все системы слива/набора воды, вне зависимости от их конструкции. Нюансы, конечно, есть, но если вы поймете общий принцип, разобраться с незнакомой арматурой вы, скорее всего, сможете довольно быстро.

Основные элементы

Для того чтобы вся система подачи воды функционировала так, как я описал выше, необходимо взаимодействие нескольких деталей. У разных механизмов они могут выглядеть по-разному, но в целом набор достаточно типичен.

Он включает:

1. Наливной (впускной) клапан. Представляет собой патрубок с резьбой, который вставляется в отверстие днища или боковой стенки бачка. Наличие резьбы позволяет прижимать патрубок к стенке емкости с помощью гаек, обеспечивая . За открывание/закрывание просвета, через который поступает вода, отвечает запорный механизм, связанный с коромыслом.

1. Коромысло – рычаг, приводящий в движение механизм впускного клапана. Свободный конец коромысла крепится либо к поплавку (пластиковая герметичная емкость), либо к контрольному клапану. Когда срабатывает этот клапан или всплывает поплавок, коромысло приподнимается и перекрывает просвет в наливном клапане, и наоборот.
2. Сливное отверстие в обычном состоянии перекрывается сливным клапаном. Он представляет собой плоскую или полусферическую эластичную прокладку, соединенную шарнирным креплением с несущей частью.

1. Сверху расположен кнопочный или рычажный механизм, который управляет работой сливного клапана. При использовании его несущая часть поднимается (в качестве тяги используется либо цепочка, либо рычаг, либо пластиковая рама), открывая отверстие. Вода поступает в чашу с достаточно большой скоростью, и все содержимое смывается в канализацию.

Эти элементы могут быть скомпонованы по-разному. У старых моделей системы набора воды с контролем перелива и системы смыва с управляющими рычагами/кнопками монтировались отдельно. Современная арматура обычно выпускается единым комплексом. С одной стороны, ставить и настраивать ее легче, но с другой – серьезно усложняется ремонт.

Разновидности и их выбор

Удобный слив для унитаза очень важен для комфортного использования устройства, потому выбирать модель желательно достаточно придирчиво. Есть несколько факторов, на которые стоит обратить внимание.

Первый фактор – размещение наливного клапана:

• нижнее – патрубок располагается в днище сливного бачка. За герметизацию отвечает пара прокладок;
• боковое – патрубок с клапаном заводится в бачок через отверстие в боковой стенке, расположенное почти под крышкой. При этом место входа делается условно-герметичным, потому что вода до него обычно не доходит.

С точки зрения эффективности и комфорта я бы рекомендовал модели с нижним подключением. Они не так сильно шумят при заполнении, кроме того, у запорных клапанов подобной конфигурации выше надежность. Слабым местом является прокладка, так что за герметичностью нужно следить очень внимательно.

• старые модели оснащаются рычагом, к которому обычно крепится цепочка или шнур с ручкой. Среди современных изделий такая компоновка встречается только у унитазов, стилизованных под старину;
• кнопка – универсальное решение для всех массово выпускаемых бачков. Плюсом является относительно небольшой ход, который при этом позволяет контролировать объем сливаемой воды;
• двухрежимный бачок комплектуется двухкнопочной системой. В ней одна кнопка отвечает за опустошение части резервуара, вторая – за полый слив. Система более экономична, но и более капризна – и настраивать, и чинить ее сложнее.

Здесь выбор вполне очевиден – кнопочный либо двухкнопочный вариант.

Наконец, обращаем внимание на механизм контроля перелива.

Здесь выбор куда обширнее, но с точки зрения простого «пользователя» можно выделить два варианта:

• поплавковая система – запорный клапан управляется коромыслом или рычагом, связанным с поплавком.
• мембранная система – при заполнении бачка вода воздействует на мембранный узел, который приводит в действие запорный механизм.

Несмотря на то, что многие производители сантехники в последнее время устанавливают именно мембранную систему, я бы порекомендовал от нее отказаться.

Да, работает она неплохо, но есть два нюанса:

1. Мембрана выходит из строя непредсказуемо, потому в один «прекрасный» момент блокировка перелива может просто отключиться. Если у вас в хорошая звукоизоляция и журчание вы не услышите, то последствия будут серьезными.

1. При выходе механизма из строя починить его довольно сложно даже при наличии новой мембраны. После замены изношенного элемента регулировка занимает очень много времени, но и это не дает гарантии, что мембранный клапан будет срабатывать в 100% случаев.

Оптимальный выход в такой ситуации – менять не мембрану, а всю арматуру целиком, пусть и на более дешевую поплавковую.

Обслуживание бачка

Установка механизма

При необходимости сливной механизм можно установить в бачок своими руками. Делается это либо при замене вышедшей из строя системы, либо при покупке отдельно бачка и отдельно – арматуры.

Работы в этом случае выполняются по такому алгоритму:

1. Для замены приобретаем арматуру, подходящую к нашей модели бачка. Важнейшими параметрами являются расположение впускных отверстий (верхнее или боковое), их размеры, размер отверстия для слива и общие габариты. В идеале желательно брать механизм для той же модели – он точно будет работать.
2. Теперь перекрываем воду и нажимаем на кнопку слива, чтобы удалить все, что осталось в бачке.

1. Кнопка слива для унитаза аккуратно выкручивается, после чего мы получаем возможность снять крышку.
2. Отсоединяем шланг подачи воды.
3. Откручиваем гайки, фиксирующие заливной патрубок. Саму деталь вынимаем из отверстия.

Для конструкций с нижней подачей воды желательно подставить под отверстие небольшую емкость. В нее будет стекать жидкость, которая собирается на дне бачка и не выходит в слив.

На этом разборка закончена. Теперь можно протереть внутреннюю поверхность бачка и отверстия в чаше для удаления налета. Заодно стоит прочистить каналы в боковых частях чаши, обеспечивающие распределение сливаемой воды – они могут забиваться мусором и известковыми отложениями. Обычно добраться до этих место не получается, а здесь такая возможность!

Инструкция по монтажу сливного механизма предполагает выполнение работ в обратной последовательности:

Фиксация болтов

1. Устанавливаем внутреннюю часть сливного механизма, закрепляя ее на сливном отверстии.
2. Наливной клапан вставляем в отверстие в боковой стенке либо днище бачка и фиксируем гайкой с герметизирующими прокладками.

1. К выводному патрубку наливного клапана присоединяем шланг подачи воды. Включаем воду и проверяем, как работает система.
2. Настраиваем работу механизма, при необходимости регулируя высоту перелива (примерно на 20 мм ниже верхнего отверстия) и длину штанги, соединяющей слив с кнопкой.

1. Если слив, набор и контроль перелива функционируют правильно, а в местах крепления не появляются протечки, ставим на место крышку. Фиксируем крышку на бачке, завинчивая кнопку.

Конечно, различия в моделях могут обуславливать отступления от этого алгоритма. Но, в то же время, большинство бачков устроены именно по такой схеме, потому в 95% случаев именно так происходит монтаж арматуры унитаза.

Исключение составляют встроенные модели, у которых сливной механизм с бачком располагаются в стене. Если у вас именно такое устройство, и оно демонстрирует признаки неисправности, самым правильным решением будет обратиться к специалисту!

Устранение неисправностей

Несмотря на то, что цена арматуры для сливного бачка относительно невысока, в ряде случаев можно обойтись без ее замены. Для этого достаточно выполнить относительно несложные ремонтные мероприятия или обойтись покупкой одной-двух деталей.

При выявлении неисправности проще всего открыть крышку бачка, получив доступ к его внутренностям, и посмотреть, что, собственно, работает не так, как надо. Если система вам хоть приблизительно знакома, то для понимания причин достаточно пару раз слить-набрать воду.

Кроме того, для быстрой диагностики и устранения неисправностей можно воспользоваться таблицей:

Неисправность	Что делать
Не срабатывает контроль перелива	Самая распространённая причина – перекос коромысла или рычага, удерживающего поплавок. После устранения перекоса поплавок снова начинает двигаться как надо, и работоспособность системы восстанавливается. У мембранных моделей может оставаться открытым отверстие клапана даже при переходе коромысла в верхнее положение. В этом случае нужно отрегулировать мембрану или заменить ее. Еще одна причина – перфорация поплавка с попаданием воды. В качестве временной меры воду сливаем, а отверстие в корпусе заклеиваем влагостойким герметиком. В ближайшее время поплавок нужно заменить. Если все операции не привели к успеху, то дело в самом впускном клапане, который требует замены.
Протечки на заливном клапане	Возникают обычно при износе герметизирующей прокладки. На ранних стадиях проблема устраняется подтягиванием крепежной гайки. Если не помогло, необходимо слить воду, вынуть клапан и заменить прокладку, обеспечивающую герметичное присоединение к бачку.
Кнопка слива не срабатывает	Чаще всего причиной является перекос рычага, соединяющего кнопку со сливным клапаном. После устранения перекоса ситуация исправляется. Несколько реже проблему вызывает поломка пластиковых деталей арматуры. В этом случае требуется замена сливного механизма. При первом использовании бачка ситуацию может вызывать неправильная регулировка системы. Для устранения неполадки нужно подобрать высоту сливного стакана, соответствующую высоте бачка, и зафиксировать его в нужном положении.
Слабый напор воды при заполнении	Если с напором в системе все в порядке, то демонтируем шланг подачи воды и выполняем его прочистку, удаляя известковые отложения, которые могут перекрывать просвет. Если очистка невозможна, то выполняем замену шланга. В случае, когда очистка/замена шланга не решила проблему (т.е. напор на выходе достаточен), выполняем осмотр впускного клапана. Для этого принудительно открываем его полностью и проверяем пропускную способность. При необходимости выполняем регулировку системы перелива, очистку внутренней камеры клапана или его замену.

Заключение

Механизм слива воды в унитазе – не самая сложная конструкция. Советы и иллюстрации в этой статье помогут вам разобраться, как он работает, как его устанавливать а при необходимости – чинить. Видео в этой статье содержит более наглядную информацию, а вопросы вы можете задать в коммен» width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Заключение

Механизм слива воды в унитазе – не самая сложная конструкция. Советы и иллюстрации в этой статье помогут вам разобраться, как он работает, как его устанавливать а при необходимости – чинить. Видео в этой статье содержит более наглядную информацию, а вопросы вы можете задать в комментариях.

Ремонт сливного бачка своими руками

При возникновении проблем со сливным бачком, не обязательно вызывать специалиста на дом. Попытайтесь самостоятельно определить причину поломки и устранить ее. Чаще всего, достаточно просто осмотреть бачок изнутри и заменить износившиеся детали. О том как самостоятельно отремонтировать сливной бачок, рассмотрим далее.

Оглавление:

1. Ремонт сливного бачка — конструкция и основные детали сливных бачков
2. Ремонт механизма сливного бачка
3. Ремонт впускного клапана сливного бачка
4. Ремонта арматуры сливного бачка своими руками

Ремонт сливного бачка — конструкция и основные детали сливных бачков

Сливной бачок значительно упрощает процедуру смыва унитаза с помощью водопроводной воды. При этом, значительно превышается комфорт пребывания в туалете. Вода, из водопровода течет в сливной бачок, в котором имеется наливной и сливной механизмы. Первый вариант оборудования осуществляет накапливания воды внутри бачка до определенного уровня. Далее производится закрытие клапана подачи воды.

После нажатия на кнопку слива, происходит начало функционирования сливного механизма. Вода, в определенном количестве начинает впитываться в унитазную чашу, смывая его и поступая в канализационную систему. То есть, принцип функционирования сливного бачка основан на поочередном функционировании систему слива и набора воды.

Для того, чтобы быстро и качественно выполнить ремонт сливного бачка унитаза, следует ознакомиться с основными его составляющими. Первый и основной элемент — клапан налива воды.С его помощью производится регулировка уровня воды в бачке, после ее попадания в унитаз. Поплавок — позволяет контролировать количество воды в бачке.

Изначально, первые сливные бачки состояли из коромысла, выполненного из латуни, на одной части которого находился поплавок, а на второй клапан с прокладкой из резины, который перекрывает подачу воды к бачку. Все части общей системы хорошо взаимодействуют между собой. В современных вариациях сливных бачков расположение поплавка не горизонтальное, а вертикальное. При этом, ускоряется процесс поступления воды к бачку, а клапан располагается в боковой его части.

Некоторые старинные модели сливных бачков имеют специальную грушу, герметично закрывающую свободное пространство. После затягивания рычажка, вода поступала к унитазу.

Большинство современных сливных бачков состоят из арматурного узла, который связывает между собой наливная и переливная системы. Для его функционирования следует нажать на кнопку, которая находится на крышке унитаза. При этом, кнопка имеет две составляющие, нажимая на одну из них, вода поступает в унитаз в небольшом количестве, вторая же кнопка обеспечивает более качественный слив.

В качестве арматурных компонентов сливного бачка используют пластиковые детали и прокладки из резины. При необходимости их замены, каждую деталь по отдельности можно приобрести в любом магазине сантехнического уклона.

На сливном механизме имеется также перелив, который страхует бачок от перенаполнения его водой. Если вода находится в бачке в избытке, то она никогда не выльется из него, откроется сливной клапан и она будет постепенно стекать в унитаз.

Также, приступая к ремонту старого сливного бачка, следует ознакомиться с разновидностями сливных бачков. В соотношении с кнопкой или рычагом для слива воды, сливные бачки бывают:

• боковыми — актуально для бачков, устанавливаемых на стену, для слива воды в таком бачке, необходимо дернуть за рычаг;
• верхними — кнопка или две кнопки располагаются в верхней части унитаза ровно по центру.

Для того, чтобы улучшить эстетическую привлекательность санузла, в некоторых случаях, монтаж кнопки слива осуществляется отдельно от бачка и унитаза.

В соотношении с материалом, из которого изготовлен сливной бачок, выделяют такие его варианты:

• сливной бачок из чугуна — отличается практичностью использования, однако теряет популярность, из-за большого веса и более удобных в применении современных материалов;
• фаянсовый сливной бачок — отличаются самой высокой популярностью, такие сливные бачки хорошо дополняют фаянсовый унитаз, различаются по форме и цветам, хорошо вписываются в любой тип интерьера;
• сливные бачки из пластика — отличаются доступной стоимостью, чаще всего выпускаются в виде плоской формы.

В соотношении со способом монтажа, сливные бачки имеют:

• верхний вариант крепления — бачок устанавливается высоко на стену, для его соединения с унитазом используется дополнительная труба, довольно редко встречаются в современном использовании;
• установка сливного бачка в стену — довольно сложный процесс, для выполнения которого необходимо обустраивать дополнительную нишу в стене, однако, такой вариант сливного бачка позволяет сэкономить полезную площадь помещения;
• чаще всего, сливной бачок устанавливается на полку унитаза, при возникновении любых неисправностей, удается быстро получить доступ к бачку и исправить их.

Ремонт механизма сливного бачка

Изначально, при возникновении проблем с эксплуатацией сливного бачка, необходимо провести его визуальный осмотр. Причиной возникновения таких проблем чаще всего является поплавок. В таком случае, до ремонта дело не доходит.

Если вода непрерывно течет в унитаз, при этом, наполняя бачок снова, то необходимо извлечь крышку сливного бачка и провести визуальный осмотри поплавка. При небольшом перекосе, он может просто не срабатывать. Также, старые резиновые уплотнители могут не плотно прижиматься к системе слива, провоцируя утечку воды.

Сначала, попробуйте поправить поплавок и устранить эту проблему. При заполнении воды до предела, при этом не останавливаясь, необходимо заменит поплавок.

При наличии изношенного уплотнителя в сливном бачке, необходимо прижать клапан к устройству слива, если вода продолжает стекать в унитаз, то следует позаботиться о замене уплотнителя. Возможен вариант добавления дополнительных грузиков, утяжеляющих уплотнитель.

При нарушении целостности поплавка и постепенном его погружении в воду, вода в баке будет наполнять его выше необходимого уровня. В таком случае, необходимо заменить арматуру в сливном бачке.

Для того, чтобы арматура подошла к вашему сливному бачку, извлеките ее из бачка и возьмите с собой в магазин. После извлечения арматуры, обратите внимание на каждую деталь, возможно достаточно заменить один из поврежденных элементов и не покупать арматуру целиком.

В соотношении с типом подводки труб к сливному бачку, различают несколько видов арматуры, поэтому лучше возьмите ее с собой в магазин. Если подводка расположена снизу, то для замены арматуры в таком случае, выполните такие действия:

• перекройте воду с помощью специального крана, установленного рядом с унитазом;
• открутите кнопку и снимите крышку на сливном бачке;
• отсоедините подводку снимите сливную часть бачка сначала верхние детали, а затем нижние;
• открутите крепежи на сливном бачке;
• установите бачок на унитаз, открутите крепежи, которые фиксируют вторую, нижнюю часть арматуры;
• установите новую арматуру в бачок и соберите его по такому же принципу, как он разбирался.

Процесс замены арматуры унитаза длится не более двадцати минут, при этом не потребуется наличие дополнительного инструмента, достаточно использовать пассатижи и стандартные ключи.

Ремонт впускного клапана сливного бачка

В процессе выполнения ремонтных работ со сливным бачком, потребуется наличие инструментов в виде:

• пассатижей;
• разводного ключа;
• плоской и крестообразной отвертки;
• резиновых уплотнительных прокладок;
• герметика на силиконовой основе.

Довольно часто, причиной появления проблем в эксплуатации сливного бачка, является именно впускной клапан. С его помощью регулируется подача воду во внутрь бачка с помощью специальной рычажной системы. В соотношении с вариантом унитаза, данный механизм устанавливается в боковой или нижней части бачка.

При возникновении неисправностей со впускным клапаном, вода в бачке будет переливаться. В данном случае, необходимо выполнить такие действия:

• старайтесь поднять поплавок вверх до упора;
• если в таком случае, вода не течет, то необходимо изменить высоту расположения поплавка, подкрутите шток;
• очистите впускной клапан от грязи и осадка, однако перед этим необходимо перекрыть воду, для очищения клапана, используйте старую зубную щетку, соберите его и проверьте работоспособность механизма.

С помощью данных хитростей, чаще всего удается решить проблемы, возникающие в процессе использования сливного бачка. Однако, если проблема осталась нерешенной, то скорее всего, необходимо заменить впускной клапан на сливном бачке. В соотношении с типом подключения бачка, выберите новый механизм. Существуют универсальные устройства, подходящие под любой тип унитаза.

Ремонта арматуры сливного бачка своими руками

Если возникают проблемы с протеканием унитаза, то в таком случае необходимо уделить внимание следующим факторам, таким как:

• герметичность фиксации сливного бачка на унитазе;
• осмотрите резиновый уплотнитель на предмет механических повреждений или износа.

Изначально, затяните болты, фиксирующие сливной бачок на унитазе. Однако, не затягивайте их чересчур сильно, так как существует риск повреждения унитаза и бачка. Если течь не устранена, то снимите бачок и произведите замену уплотнителя, который находится на канале слива. Также, рекомендуется произвести замену шайб, установленных на бачке. Для обработки всех стыков, используйте герметик на силиконовой основе.

Ремонт сливных бачков с нижним подводом воды осуществить сложнее. У них проблемы течи возникают также от износившегося уплотнителя, в месте залива воды. В таком случае, также производится замена уплотнителя и фиксация его с помощью герметика.

Ремонта клапана сливного бачка также помогает устранить проблемы со сливным бачком. Клапан — обеспечивает дозировку и транспортировку воды в унитаз. Принцип функционирования унитаза состоит в том, что при подаче воды, происходит поднятие поплавка до нужного уровня, а далее поступление воды перекрывается. В процессе слива, поплавок опускается и обеспечивает слив воды в унитаз. Если внутри унитаза вы наблюдаете ржавую полосу, то причина поломки именно поплавок.

Предлагаем ознакомиться с основными видами неисправностей, связанных с поломкой клапана-поплавка:

1. Устарелая прокладка — в таком случае, вода постоянно течет в сливной бак. Для избавления от проблемы, достаточно заменить поврежденный элемент бачка.

2. Ржавчина на седле — эту проблему провоцирует постоянно поступающая в бачок вода. В таком случае, рекомендуется заменить весь клапан. Однако, возможен также вариант установки прокладки из более плотного материала.

3. Отсутствие целостности в работе поплавка — некоторые клапаны изготавливают из пластика или стали. В таком случае, при нарушении целостности поплавка, он наполняется внутри водой и не поднимается вверх, перекрывая воду. Для того, чтобы устранить проблему, выполните такие действия:

• переверните поплавок;
• замените клапан-поплавок.

4. При износе осевой части на рычаге, происходит заедание и недостаточное прижатие поршня, при этом вода транспортируется в бачок постоянно. Для устранения неполадок потребуется гвоздь. Однако, если рычаг имеет слишком большие дефекты, то рекомендуется произвести его замену.

5. Если поврежден упорный клапан, то ремонт сливного бачка унитаза с кнопкой, проводится с помощью пробки от пластиковой бутылки. В таком случае, она послужит новым упорным колпачком.

Существуют еще две распространенные проблемы с работой сливного бачка, это:

• высокий уровень шума в процессе работы унитаза;
• неисправности с пусковой кнопкой слива.

Если нажимая на кнопку, вода в бачке не сливается, то в таком случае, необходимо проверить цепочку, соединяющую сливной механизм и кнопку. Попробуйте ослабить крепление на кнопке, возможно проблема решится.

Если в процессе слива возникает сильный звуковой эффект, то для его устранения наденьте заглушку на специально отведенную под нее деталь в сливном бачке. Чаще всего, такие проблемы возникают при эксплуатации бачков с боковой подачей воды. Если после выполнения всех манипуляций, шум от слива остается на прежнем уровне, то в таком случае, рекомендуем купить специальную систему поплавочного типа со стабилизирующей камерой. Данный вариант системы отличается бесшумностью работы.

Так как сливной бачок отличается довольно простой конструкцией, то выполнить его ремонт под силу даже непрофессионалам. Главное — правильно определить проблему и вовремя устранить ее. Помните, любое оборудование нуждается в периодическом профилактическом уходе. Только в таком случае, оно прослужит вам максимально долго.

Ремонт сливных бачков унитазов видео:

Ремонт запорного клапана сливного бачка своими руками

Мы постараемся ответить на вопрос: ремонт запорного клапана сливного бачка своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Наиболее частой проблемой санузлов является неисправность бачков унитазов. Западание кнопок, медленное наполнение накопительной емкости, непрекращающаяся утечка воды из переполненного бачка. Каких только неисправностей не бывает. Эти ситуации могут возникать по самым разным поводам. Чтобы вскрыть истинную причину в каждом отдельном случае, необходимо демонтировать крышку. После определения характера неисправности можно выполнить несложный ремонт бачка унитаза с кнопкой своими руками, не обращаясь к помощи сантехников.

Откручиваем кнопку слива рукой, вращая ее против часовой стрелки. Никаких инструментов для этой операции не требуется. Вытаскиваем кнопку и снимаем аккуратно крышку.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Кнопочный механизм слива в бачке унитаза располагается в крышке. Помимо основной функции служит элементом фиксации устойчивого положения крышки

Внутри сливного бачка располагаются два механизма, в деталях которых может иметься неисправность, вызывающая течь:

• механизм слива;
• запорный клапан, отвечающий за поступление воды из водопровода в емкость.

Внимательно осматриваем сливной механизм, оценивая высоту уровня воды. Если вода находится в районе перелива, то это свидетельствует о том, что не держит запорное устройство.

Вода в нем находится выше поплавка, а потому доходит до сливного канала, по которому сливается в систему канализации.

Если уровень воды стоит на отрегулированной высоте в запорном устройстве, то протечка обусловлена неисправностью клапана в сливном механизме. Это и есть две основные причины.

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее «вверх ногами» и прижимают шайбой, установленной на прежнее место.

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

• Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
• Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
• Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
• Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
• Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
• Первым делом отщелкиваем поплавок, и извлекаем его.
• Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
• Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением «на себя».
• Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
• Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
• При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
• При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая — гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
• Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
• Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
• Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
• Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
• Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Открываем кран и запускаем систему подачи воды. Следим за процессом наполнения бака, обращая внимание на момент срабатывания запорного клапана, который был отремонтирован. Как только вода перелилась в корпус поплавка и подняла его на 1 см, подача воды в бак прекратилась. Ставим крышку на место, и фиксируем ее кнопкой спуска воды, закручивая ее по резьбе детали сливного устройства до упора по направлению хода часовой стрелки. Смотрим результат выполнения ремонтных работ. В унитазе не наблюдается неконтролируемое протекание воды из сливного бачка. Счетчик воды замер, подтверждая отсутствие забора воды из системы. Сделаем контрольный слив, чтобы еще раз убедиться в положительном результате ремонта. Неполадка устранена своими руками. Деньги сэкономлены, так как отпала необходимость покупки нового сливного механизма и запорного клапана.

Подробнее о ремонте сливного механизма бачка унитаза с кнопкой вы можете узнать из видеоролика.

Если во время смыва появляются струйки воды из-под бачка, то это говорит о разгерметизации сливного отверстия. За герметичность соединения деталей всей конструкции отвечает прокладка, которая может быть круглой или иной формы в зависимости от модели. Исправить ситуацию с протеканием воды может только замена уплотнителя. Перед походом в магазин необходимо снять сливной бачок и достать уплотнительную резинку. Лучше показать снятую деталь продавцам, которые помогут выбрать ей хорошую замену.

Иногда лучше не покупать точно такой же уплотнитель, так как он опять через некоторое время выйдет из строя. Производители выпускают расходные детали из новейших материалов, качество которых превосходит прежние изделия. Именно такие уплотнительные резинки и стоит брать. Установив приобретенный расходник на место старой прокладки, производят установку бачка в обратном разбору порядке. Выше уже говорилось о том, как ставить сливной механизм и впускной клапан, а также как закреплять бачок на чаше унитаза.

Замена уплотнительной прокладки соединительного узла, выполняемая своими руками в домашних условиях с привлечением помощника для удобства

Низкая скорость поступления воды в бак унитаза связана с засорением фильтров. Ремонтные работы проводим в следующем порядке:

• повернув ручку крана, перекрываем воду, поступающую в унитаз из системы холодного водоснабжения;
• откручиваем гибкую подводку от клапана подачи воду к унитазу, располагающегося либо снизу, либо сбоку, в зависимости от модели сантехнического изделия;
• в засоренном шланге устраняем засор и проверяем давление воды в водопроводе, опустив конец гибкой подводки в унитаз, если хватает ее длины;
• в противном случае используем для слива воды пятилитровую пластиковую бутылку либо канистру;
• включите кран, если напор хороший, то приступаем к очистке клапана подачи воды от скопившегося мусора;
• эта деталь имеется не во всех моделях унитазов, но если есть, то нуждается в прочистке;
• вытаскиваем фильтр из клапана с помощью пассатижей, ухватив деталь за небольшой штырек;
• извлеченную решеточку промываем в раковине под струей чистой воды от забившихся твердых частиц и от накопившейся слизи;
• затем промытый фильтр устанавливаем на место, включаем воду и смотрим, устранена проблема или нет.

Вид загрязненного клапана, извлеченного из механизма впуска воды в сливной бачок. После очистки детали вода прибывает в емкость унитаза с большей скоростью

Если проблема после промывки фильтра и шланга гибкой подводки не устранена, значит, промываем весь клапан подачи воды, достав его из бачка, предварительно сняв крышку унитаза.

После всех описанных действий проблема обычно решается. Наглядно показан алгоритм ремонта сливного бачка унитаза с кнопкой в случае медленного наполнения водой в видеоролике.

В старом бачке унитаза проводим демонтаж старой арматуры, пришедшей в негодность, и устанавливаем новую систему подачи и слива воды. Приобретаем универсальную арматуру, подходящую ко всем сливным бачкам унитаза. Для экономного расходования воды покупаем двухкнопочный сливной механизм, позволяющий изменять объем слива в зависимости от вида смываемых отходов жизнедеятельности человека.

В такой арматуре производитель использует:

• двухрежимный кнопочный механизм;
• ручную настройку объема малого и большого слива воды;
• регулируемую под высоту бачка стойку сливного механизма;
• изменение тяги через переустановку рычага в одно из имеющихся отверстий;
• зажимную гайку с резиновой прокладкой;
• клапан, закрывающий сливное отверстие в чаше унитаза.

Механизм экономного слива воды из бачка, осуществляемый с помощью двух клавиш, включение которых производится синим или белым штырьком в момент нажатия одной из кнопок

Произведем замену старой арматуры. Для этого открутим кнопку, удерживающую крышку унитаза, и вытащим ее из гнезда. Снимем крышку. Перекроем подачу воды в бачок. Отсоединим гибкий шланг. Открутим винты, удерживающие смывной бачок на чаше унитаза. Снимем бачок и положим его на откидывающуюся крышку сидения. Снимем резиновую уплотнительную прокладку, а затем открутим руками зажимную пластмассовую гайку. Затем извлекаем старый сливной механизм.

Далее ставим новый сливной механизм, предварительно сняв с него резиновый уплотнитель и открутив зажимную крепежную гайку. После установки в отверстие бачка сливного механизма фиксируем его положение снятыми деталями. Во время установки бачка на унитаз не забываем об уплотнительном кольце, укладываемом поверх пластмассовой гайки. Затем штыри бачка вставляем в специальные отверстия в чаше, снизу завинчивая на них гайки-барашки. Крепежные элементы затягиваем равномерно с двух сторон, не допуская перекоса устанавливаемой детали. При необходимости заменяем элементы крепежа новыми деталями с уплотнительными прокладками.

С помощью двух крепежных элементов бачок надежно крепится к унитазу. Снизу чаши на винты закручиваются гайки-барашки, предварительно надеваются тоненькие прокладки

При подсоединении водопроводного шланга к боковому клапану впуска придерживаем деталь внутри бачка от проворота. Затягиваем гайку специальным ключом или клещами. Устанавливаем крышку бачка, закручиваем кнопку. При необходимости отрегулируем стойку, переставим рычаг.

Двухклавишная кнопка имеет два штырька, с помощью которых задействуется нужный механизм слива. Длина штырьков достигает 10 см. Их укорачивают до нужной длины в зависимости от высоты бачка. Вкручивают в кнопку. Вставляют в крышку и изнутри закрепляют положение кнопки гайкой. Устанавливают крышку на бачок. Включают подачу воды. Нажимают маленькую часть кнопки, сливается около 2 литров воды. Нажимают большую часть кнопки, сливается около шести литров воды.

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Западающая кнопка сливного бачка унитаза влечет большой расход воды, что недопустимо дорого обходится для семейного бюджета

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.

Сейчас трудно представить, как люди могли проживать в доме без туалета. Но и санузел сегодня должен быть с самым современным оборудованием, иначе удобства использования и комфорта не получить. В любом санузле унитазу отдано центральное место. Сливной механизм при этом у разных моделей немного отличается, поэтому отдельное внимание следует уделить спусковому устройству — клапану сливного бачка, который мы рассмотрим сегодня детальнее.

Какой бывает запорный клапан сливного бачка унитаза

Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

1. Однорежимным – есть всего одна клавиша или кнопка, которую требуется нажать, чтобы выплеснуть воду из бачка в унитаз.
2. Двухрежимным – состоит устройство из 2-х половинок или двух кнопок. Одна служит для слива половины воды из бачка, вторая открывает механизм его полного опустошения. Второе название — клапана сливного бачка с 2-мя кнопками.

Разработан и третий вид — со стоп-функцией. Снабжен он одной клавишей, но вода может при этом сливаться по-разному. Для регулирования необходимо нажимать кнопку несколько раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

Конструкция клапана сливного бачка унитаза нажимного типа

Используются для подачи и выпуска воды.

Устройства имеют следующие разновидности:

1. Кройдон-клапан – состоит из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система обычно применяется в старых сливных бачках, встретить которые сегодня можно крайне редко.
2. Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что позволяет регулировать подачу воды в бак. На конце у него есть уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сегодня распространена достаточно широко.
3. Клапан с мембраной – вместо прокладки в конструкции используется мембрана из резины или силикона, которая смещается во время движения поршня. Благодаря этому в нужное время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, обычно используется в последних моделях сливных бачков. Ниже будем рассматривать именно его конструктивные особенности и устройство механизма.

Устройство клапана сливного бачка унитаза современной конструкции

1. Поплавковый мембранный клапан позволяет быстро набирать в бак воду.
2. Шум или беззвучное наполнение зависит от качества выбранной арматуры.
3. С его помощью можно очень быстро перекрыть воду, в отличие от предыдущих моделей.

Из недостатков – инструкция требует для нормальной работы устройства только постоянный напор в водопроводной сети. Его параметры должны быть 0,05-0,1 МПа. Кроме того, особую роль играет и чистота воды, иначе клапан быстро выйдет из строя. Увы, но в большинстве случаях за городом этих условий часто добиться не получается.

Ремонт клапана сливного бачка унитаза начинается с его разборки

Следующий момент, который нельзя игнорировать — качество запорных и фасонных элементов. Материал для изготовления должен быть качественным и в его производстве не допускаются дефекты, иначе срок использования изделий значительно сократиться.

Устройство придется часто менять, потому как ремонт в данном случае не поможет. Сделать новую мембрану своими руками нереально.

Схема клапана сливного бачка унитаза поршневого типа

У впускной арматуры бачка есть свой принцип работы, с которым необходимо разобраться перед тем, как проводить работы по ее ремонту или замене.

Ниже рассмотрим процесс детальнее.

На фото – открытие запорного клапана и спуск воды

Вода не набирается в бак или не перекрывается подача:

1. Обычно это происходит из-за засорения какого-нибудь из отверстий.
2. Второй вариант — выход из строя мембраны или штока.

Совет: необходимо разобрать устройство и просмотреть все его элементы, которые нужно почистить и промыть.

1. Еще одна причина таких неисправностей – низкое давление в водопроводной системе или его скачки в течение суток. Устройство из-за этого также может не работать. (См. также статью Трубы для водопровода в квартире: особенности.)

При слишком низком давление вода не поступает в бак совсем. К примеру, в подвесной конструкции она не дойдет даже к наполнительной камере. Поплавок всплывет, однако поток не перекроет.

Конструкция запорного клапана сливного бачка унитаза вытяжного типа

Совет: как вариант — увеличьте входные отверстия для воды, для чего рассверлите их на 2-3 мм.

Учтите также, что чем меньше будут эти отверстия, тем давление в системе должно быть большим. Особенно такие знания пригодятся при установке унитаза на даче. Мы рекомендуем в случае постоянных скачков водопроводного давления приобрести арматуру со штоковым клапаном. (См. также статью Подключение унитаза к канализации: особенности.)

Сегодня было рассмотрено устройство сливного клапана, который используется в бачке унитаза, причины, по которым оборудование может выйти из строя. Обладая такими знаниями, вы сможете самостоятельно справиться с этими проблемами. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Унитаз в каждом доме является элементом быта, без которого обойтись просто невозможно. Он эксплуатируется гораздо чаще всех остальных приборов сантехники. Именно поэтому он чаще других приборов выходит из строя. А самой уязвимой его составляющей является бачок, состоящий из нескольких внутренних компонентов. Их механические повреждения, а также небрежное обращение с бачком являются причинами потери данным прибором своей работоспособности. В статье мы рассмотрим, как произвести ремонт сливного бачка унитаза с кнопкой самостоятельно, не вызывая бригаду сантехников.

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Неисправности слива вполне могут привести к потере унитазом своей работоспособности. Для многих такая внезапная поломка может явиться настоящим стихийным бедствием. Помимо этого, повышенный расход воды также никому не понравится.

О том, что собой представляет гигиенический душ для унитаза со смесителем и каких видов он бывает, читайте в отдельном материале.

А как подобрать насос для повышения давления воды и в каких ситуациях он необходим, мы рассказали в другой статье на сайте.

Какие же поломки характерны для сливных бачков? Перечислим их в порядке частоты возникновения:

1. Протечка воды из унитаза на пол. Чаще всего вода протекает через уплотнительное кольцо, находящееся между днищем бачка и полкой унитаза. Если кольцо треснуло или покоробилось, вода будет проникать через него. Также местом протечки могут оказаться прокладки крепежных болтов, которыми бачок крепится к полочке. Их придется заменить, если подтяжка болтов не даст результата. И неважно, производится ли ремонт сливного бачка унитаза старого образца, или ремонтируется современная система. Ведь крепления у них у всех одинаковы.

Качественное уплотнительное кольцо сливного бачка является залогом его хорошей герметизации

Совет: При замене прокладок и уплотнений рекомендуется смазать их жидким силиконом для продления их срока службы и предотвращения растрескивания.

2. В унитазе наблюдается постоянный ток воды. Чаще всего это связано с переполнением бачка, при котором вода вытекает через трубку перелива. Произойти это может из-за изменения высоты перелива, неплотного прилегания поплавка к запирающему клапану, потери поплавком своей герметичности. Также может быть изношено резиновое уплотнение на сливной арматуре. Чаще всего неисправность можно устранить посредством регулировки. При износе запорной прокладки желательна замена всего механизма слива.

3. Неисправности механизма пуска. Если вы используете кнопочный механизм подачи воды, то при нажатии кнопки вода может не поступать в слив. Вы сможете провести ремонт арматуры сливного бачка своими руками, так как, чаще всего, происходит обрыв рычажного механизма, связывающего кнопку со сливом. Это относится и к бачкам с ручкой либо цепочкой.

4. Шумное наполнение бачка. Происходит это по причине отсоединения трубки, через которую наливается вода в бачок. Это характерно для бачков, в которые вода подводится сбоку. При слетевшей трубке шум поступающей воды будет отчетливо слышен. Для устранения проблемы следует снять верхнюю крышку и установить трубку на штуцер.

5. В бачок не проходит вода. Ремонт сливного бачка унитаза с кнопкой или с другими механизмами спуска при возникновении такой неполадки сводится к проверке входного отверстия в бачок. Нужно снять с бачка клапан и прочистить входное отверстие тонкой стальной проволокой и промыть его водой.

Многие люди, привыкшие к бачкам старого образца, не знают, как починить сливной бачок унитаза с кнопкой. На самом деле, отличия между этими системами весьма незначительные. Для многих основной проблемой является разборка такого бачка. Действительно, расположенная на крышке бачка кнопка требует бережного обращения в процессе разборки. Но разбирается устройство очень просто.

Порядок действий будет следующим:

• перекройте воду;
• опустошите бачок;
• осторожно открутите пластмассовую гайку около кнопки;
• снимите крышку.

Дальнейшие действия зависят от характера поломки. Поломки бачка с кнопкой могут быть следующими:

1. Набирается мало воды в бачок. Проверьте положение поплавка и отрегулируйте его.
2. Запала кнопка пуска воды. Это может произойти из-за засорения шахты кнопки. Необходимо прочистить ее, а кнопку установить в прежнее положение.
3. Вода не уходит в унитаз при нажатии кнопки. Скорее всего, произошел обрыв механизма между кнопкой и клапаном слива. Его можно восстановить самостоятельно. Если этот элемент арматуры сломался, то для его замены можно воспользоваться медной проволокой или заменить клапан полностью.
4. Через переливную горловину перетекает вода. Необходимо отрегулировать высоту перелива или поплавок. Перелив регулируется очень просто. Для этого открутите накидную гайку и установите необходимый уровень перелива.
5. Протекает вода в унитаз из-под клапана. Возможно, износилась прокладка сливного клапана. Лучше всего заменить весь клапан. Для этого открутите пластиковую гайку в нижней части бачка и извлеките клапан со своего места. Установите новый клапан.

На заметку: Бывает, что клапан неплотно стал на место из-за перекоса. Повторное его открытие и закрытие помогает устранить проблему протекания.

Экономный расход воды добавляет популярность такому сантехническому прибору. А как отремонтировать сливной бачок унитаза с двумя кнопками? Принцип разборки такого бачка остается прежним, как и у однокнопочного варианта.

Характерные поломки двухкнопочного бачка:

1. Западание кнопок. Для установки кнопок на место следует снять крышку, открутив стопорное кольцо возле кнопки. Иногда кнопки становятся на место, если повторно нажать на них.
2. Если вода не сливается, проверьте целостность соединительной арматуры. Установите ее на место или замените куском медной проволоки.
3. Протекание воды через клапан слива свидетельствует о неправильном положении клапана относительно сливного отверстия. Если вода перетекает через переливную горловину, произведите регулировку уровня воды, изменив положение поплавка или высоту перелива.

Для регулировки поплавка достаточно лишь немного поднять его или опустить

Хотите знать, как выбрать смеситель для ванны с душем? Ответ вы найдете в нашей отдельной статье.

А если вас интересует, как проводится установка душевой кабины своими руками, то у нас также есть материал на эту тему.

Перед покупкой фильтра для воды рекомендуем вам ознакомиться с нашими советами по их выбору.

В бачке с нижним подключением воды используется наполнительный клапан мембранного типа. Это может вызвать проблему с наполнением бачка при слабом давлении в системе водоснабжения. Напор воды может оказаться недостаточным, чтобы отжать клапан и наполнить бачок. Если в вашей системе постоянно поддерживается низкое давление, то мембранный клапан лучше заменить штоковым аналогом.

Еще одной распространенной проблемой является подтекание воды в месте входа в бачок подводящего клапана. Расположение его таково, что клапан постоянно находится под водой. При недостаточной герметичности соединений наличие протечек практически гарантировано.

Ремонт сливного бачка унитаза с нижним подводом воды выполняется после перекрытия подвода воды и снятия крышки бачка. После этого проблема устраняется по таким же алгоритмам, которые описаны для ремонта моделей с кнопками.

Мы разобрали, как отремонтировать сливной бачок с кнопкой, с двумя кнопками или с механическим управлением. Отличаются они незначительно, преимущественно конструкцией механизма управления. Общий же принцип функционирования и ремонта у всех рассмотренных устройств одинаков.

На видео показан ремонт сливного бачка унитаза своими руками, точнее, процесс замены его арматуры.

При возникновении проблем со сливным бачком, не обязательно вызывать специалиста на дом. Попытайтесь самостоятельно определить причину поломки и устранить ее. Чаще всего, достаточно просто осмотреть бачок изнутри и заменить износившиеся детали. О том как самостоятельно отремонтировать сливной бачок, рассмотрим далее.

Сливной бачок значительно упрощает процедуру смыва унитаза с помощью водопроводной воды. При этом, значительно превышается комфорт пребывания в туалете. Вода, из водопровода течет в сливной бачок, в котором имеется наливной и сливной механизмы. Первый вариант оборудования осуществляет накапливания воды внутри бачка до определенного уровня. Далее производится закрытие клапана подачи воды.

После нажатия на кнопку слива, происходит начало функционирования сливного механизма. Вода, в определенном количестве начинает впитываться в унитазную чашу, смывая его и поступая в канализационную систему. То есть, принцип функционирования сливного бачка основан на поочередном функционировании систему слива и набора воды.

Для того, чтобы быстро и качественно выполнить ремонт сливного бачка унитаза, следует ознакомиться с основными его составляющими. Первый и основной элемент – клапан налива воды.С его помощью производится регулировка уровня воды в бачке, после ее попадания в унитаз. Поплавок – позволяет контролировать количество воды в бачке.

Изначально, первые сливные бачки состояли из коромысла, выполненного из латуни, на одной части которого находился поплавок, а на второй клапан с прокладкой из резины, который перекрывает подачу воды к бачку. Все части общей системы хорошо взаимодействуют между собой. В современных вариациях сливных бачков расположение поплавка не горизонтальное, а вертикальное. При этом, ускоряется процесс поступления воды к бачку, а клапан располагается в боковой его части.

Некоторые старинные модели сливных бачков имеют специальную грушу, герметично закрывающую свободное пространство. После затягивания рычажка, вода поступала к унитазу.

Большинство современных сливных бачков состоят из арматурного узла, который связывает между собой наливная и переливная системы. Для его функционирования следует нажать на кнопку, которая находится на крышке унитаза. При этом, кнопка имеет две составляющие, нажимая на одну из них, вода поступает в унитаз в небольшом количестве, вторая же кнопка обеспечивает более качественный слив.

В качестве арматурных компонентов сливного бачка используют пластиковые детали и прокладки из резины. При необходимости их замены, каждую деталь по отдельности можно приобрести в любом магазине сантехнического уклона.

На сливном механизме имеется также перелив, который страхует бачок от перенаполнения его водой. Если вода находится в бачке в избытке, то она никогда не выльется из него, откроется сливной клапан и она будет постепенно стекать в унитаз.

Также, приступая к ремонту старого сливного бачка, следует ознакомиться с разновидностями сливных бачков. В соотношении с кнопкой или рычагом для слива воды, сливные бачки бывают:

• боковыми – актуально для бачков, устанавливаемых на стену, для слива воды в таком бачке, необходимо дернуть за рычаг;
• верхними – кнопка или две кнопки располагаются в верхней части унитаза ровно по центру.

Для того, чтобы улучшить эстетическую привлекательность санузла, в некоторых случаях, монтаж кнопки слива осуществляется отдельно от бачка и унитаза.

В соотношении с материалом, из которого изготовлен сливной бачок, выделяют такие его варианты:

• сливной бачок из чугуна – отличается практичностью использования, однако теряет популярность, из-за большого веса и более удобных в применении современных материалов;
• фаянсовый сливной бачок – отличаются самой высокой популярностью, такие сливные бачки хорошо дополняют фаянсовый унитаз, различаются по форме и цветам, хорошо вписываются в любой тип интерьера;
• сливные бачки из пластика – отличаются доступной стоимостью, чаще всего выпускаются в виде плоской формы.

В соотношении со способом монтажа, сливные бачки имеют:

• верхний вариант крепления – бачок устанавливается высоко на стену, для его соединения с унитазом используется дополнительная труба, довольно редко встречаются в современном использовании;
• установка сливного бачка в стену – довольно сложный процесс, для выполнения которого необходимо обустраивать дополнительную нишу в стене, однако, такой вариант сливного бачка позволяет сэкономить полезную площадь помещения;
• чаще всего, сливной бачок устанавливается на полку унитаза, при возникновении любых неисправностей, удается быстро получить доступ к бачку и исправить их.

Изначально, при возникновении проблем с эксплуатацией сливного бачка, необходимо провести его визуальный осмотр. Причиной возникновения таких проблем чаще всего является поплавок. В таком случае, до ремонта дело не доходит.

Если вода непрерывно течет в унитаз, при этом, наполняя бачок снова, то необходимо извлечь крышку сливного бачка и провести визуальный осмотри поплавка. При небольшом перекосе, он может просто не срабатывать. Также, старые резиновые уплотнители могут не плотно прижиматься к системе слива, провоцируя утечку воды.

Сначала, попробуйте поправить поплавок и устранить эту проблему. При заполнении воды до предела, при этом не останавливаясь, необходимо заменит поплавок.

При наличии изношенного уплотнителя в сливном бачке, необходимо прижать клапан к устройству слива, если вода продолжает стекать в унитаз, то следует позаботиться о замене уплотнителя. Возможен вариант добавления дополнительных грузиков, утяжеляющих уплотнитель.

При нарушении целостности поплавка и постепенном его погружении в воду, вода в баке будет наполнять его выше необходимого уровня. В таком случае, необходимо заменить арматуру в сливном бачке.

Для того, чтобы арматура подошла к вашему сливному бачку, извлеките ее из бачка и возьмите с собой в магазин. После извлечения арматуры, обратите внимание на каждую деталь, возможно достаточно заменить один из поврежденных элементов и не покупать арматуру целиком.

В соотношении с типом подводки труб к сливному бачку, различают несколько видов арматуры, поэтому лучше возьмите ее с собой в магазин. Если подводка расположена снизу, то для замены арматуры в таком случае, выполните такие действия:

• перекройте воду с помощью специального крана, установленного рядом с унитазом;
• открутите кнопку и снимите крышку на сливном бачке;
• отсоедините подводку снимите сливную часть бачка сначала верхние детали, а затем нижние;
• открутите крепежи на сливном бачке;
• установите бачок на унитаз, открутите крепежи, которые фиксируют вторую, нижнюю часть арматуры;
• установите новую арматуру в бачок и соберите его по такому же принципу, как он разбирался.

Процесс замены арматуры унитаза длится не более двадцати минут, при этом не потребуется наличие дополнительного инструмента, достаточно использовать пассатижи и стандартные ключи.

В процессе выполнения ремонтных работ со сливным бачком, потребуется наличие инструментов в виде:

• пассатижей;
• разводного ключа;
• плоской и крестообразной отвертки;
• резиновых уплотнительных прокладок;
• герметика на силиконовой основе.

Довольно часто, причиной появления проблем в эксплуатации сливного бачка, является именно впускной клапан. С его помощью регулируется подача воду во внутрь бачка с помощью специальной рычажной системы. В соотношении с вариантом унитаза, данный механизм устанавливается в боковой или нижней части бачка.

При возникновении неисправностей со впускным клапаном, вода в бачке будет переливаться. В данном случае, необходимо выполнить такие действия:

• старайтесь поднять поплавок вверх до упора;
• если в таком случае, вода не течет, то необходимо изменить высоту расположения поплавка, подкрутите шток;
• очистите впускной клапан от грязи и осадка, однако перед этим необходимо перекрыть воду, для очищения клапана, используйте старую зубную щетку, соберите его и проверьте работоспособность механизма.

С помощью данных хитростей, чаще всего удается решить проблемы, возникающие в процессе использования сливного бачка. Однако, если проблема осталась нерешенной, то скорее всего, необходимо заменить впускной клапан на сливном бачке. В соотношении с типом подключения бачка, выберите новый механизм. Существуют универсальные устройства, подходящие под любой тип унитаза.

Если возникают проблемы с протеканием унитаза, то в таком случае необходимо уделить внимание следующим факторам, таким как:

• герметичность фиксации сливного бачка на унитазе;
• осмотрите резиновый уплотнитель на предмет механических повреждений или износа.

Изначально, затяните болты, фиксирующие сливной бачок на унитазе. Однако, не затягивайте их чересчур сильно, так как существует риск повреждения унитаза и бачка. Если течь не устранена, то снимите бачок и произведите замену уплотнителя, который находится на канале слива. Также, рекомендуется произвести замену шайб, установленных на бачке. Для обработки всех стыков, используйте герметик на силиконовой основе.

Ремонт сливных бачков с нижним подводом воды осуществить сложнее. У них проблемы течи возникают также от износившегося уплотнителя, в месте залива воды. В таком случае, также производится замена уплотнителя и фиксация его с помощью герметика.

Ремонта клапана сливного бачка также помогает устранить проблемы со сливным бачком. Клапан – обеспечивает дозировку и транспортировку воды в унитаз. Принцип функционирования унитаза состоит в том, что при подаче воды, происходит поднятие поплавка до нужного уровня, а далее поступление воды перекрывается. В процессе слива, поплавок опускается и обеспечивает слив воды в унитаз. Если внутри унитаза вы наблюдаете ржавую полосу, то причина поломки именно поплавок.

Предлагаем ознакомиться с основными видами неисправностей, связанных с поломкой клапана-поплавка:

1. Устарелая прокладка – в таком случае, вода постоянно течет в сливной бак. Для избавления от проблемы, достаточно заменить поврежденный элемент бачка.

2. Ржавчина на седле – эту проблему провоцирует постоянно поступающая в бачок вода. В таком случае, рекомендуется заменить весь клапан. Однако, возможен также вариант установки прокладки из более плотного материала.

3. Отсутствие целостности в работе поплавка – некоторые клапаны изготавливают из пластика или стали. В таком случае, при нарушении целостности поплавка, он наполняется внутри водой и не поднимается вверх, перекрывая воду. Для того, чтобы устранить проблему, выполните такие действия:

• переверните поплавок;
• замените клапан-поплавок.

4. При износе осевой части на рычаге, происходит заедание и недостаточное прижатие поршня, при этом вода транспортируется в бачок постоянно. Для устранения неполадок потребуется гвоздь. Однако, если рычаг имеет слишком большие дефекты, то рекомендуется произвести его замену.

5. Если поврежден упорный клапан, то ремонт сливного бачка унитаза с кнопкой, проводится с помощью пробки от пластиковой бутылки. В таком случае, она послужит новым упорным колпачком.

Существуют еще две распространенные проблемы с работой сливного бачка, это:

• высокий уровень шума в процессе работы унитаза;
• неисправности с пусковой кнопкой слива.

Если нажимая на кнопку, вода в бачке не сливается, то в таком случае, необходимо проверить цепочку, соединяющую сливной механизм и кнопку. Попробуйте ослабить крепление на кнопке, возможно проблема решится.

Если в процессе слива возникает сильный звуковой эффект, то для его устранения наденьте заглушку на специально отведенную под нее деталь в сливном бачке. Чаще всего, такие проблемы возникают при эксплуатации бачков с боковой подачей воды. Если после выполнения всех манипуляций, шум от слива остается на прежнем уровне, то в таком случае, рекомендуем купить специальную систему поплавочного типа со стабилизирующей камерой. Данный вариант системы отличается бесшумностью работы.

Так как сливной бачок отличается довольно простой конструкцией, то выполнить его ремонт под силу даже непрофессионалам. Главное – правильно определить проблему и вовремя устранить ее. Помните, любое оборудование нуждается в периодическом профилактическом уходе. Только в таком случае, оно прослужит вам максимально долго.

Ремонт сливных бачков унитазов видео:

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

установка и ремонт, видео-инструкция. Виды запорной арматуры и их особенности

Клапан для сливного бачка – разновидности и способы ремонта

Сейчас трудно представить, как люди могли проживать в доме без туалета. Но и санузел сегодня должен быть с самым современным оборудованием, иначе удобства использования и комфорта не получить. В любом санузле унитазу отдано центральное место. Сливной механизм при этом у разных моделей немного отличается, поэтому отдельное внимание следует уделить спусковому устройству – клапану сливного бачка, который мы рассмотрим сегодня детальнее.

Процесс установки запорной арматуры

Если воротник или сиденье разгрузочного отверстия корродированы или покрыты песком, его следует очистить и наклеить на песок до тех пор, пока он не станет гладким и не образует равномерный подшипник для пробки. Выпрямите или замените изогнутые подъемные провода так, чтобы шар упал прямо в пустотелое сиденье.

Негерметичный, затопленный поплавковый шар удерживает клапан подачи открытым и не полностью отключает воду. Если стержень, который соединяет поплавок резервуара с подающим клапаном, согнулся, он может препятствовать достижению поплавка на полную высоту, тем самым оставляя клапан открытым и допускающим утечку. Этот стержень должен быть выпрямлен, и небольшое количество масла наносится на рычажные соединения, чтобы обеспечить плавное действие.

Какой бывает запорный клапан сливного бачка унитаза

Группы сливных устройств

Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

Второе название – кнопочные, у которых слив может быть:

1. Однорежимным – есть всего одна клавиша или кнопка, которую требуется нажать, чтобы выплеснуть воду из бачка в унитаз.
2. Двухрежимным – состоит устройство из 2-х половинок или двух кнопок. Одна служит для слива половины воды из бачка, вторая открывает механизм его полного опустошения. Второе название – клапана сливного бачка с 2-мя кнопками.

Разработан и третий вид – со стоп-функцией. Снабжен он одной клавишей, но вода может при этом сливаться по-разному. Для регулирования необходимо нажимать кнопку несколько раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

Иногда бак не заполняется достаточно или заполняется до переполнения. Эти трудности могут быть исправлены, не нарушая приточный клапан, сгибая стержень, прикрепленный к резервуару, поплавок вверх или вниз. Если стержень согнут вверх, вода будет подниматься выше в баке, а если вниз, уровень воды будет снижен.

Хотя нет большой опасности его задерживания, было бы неплохо время от времени проверять, что он находится в рабочем состоянии. Если вода поднимается до верхней части перепускной трубы, необходимо установить или установить новый запорный клапан. Если у вас есть сомнения, обратитесь к водопроводчику.

Их также называют штоковыми. Это связано с тем, что для приведения устройства в действие нужно поднять шток вверх с помощью ручки, после чего сливное отверстие откроется. Выпускаемые в последнее время новые модели унитазов не имеют такой системы.

Фитинги используются чаще, чем любая другая часть системы водопровода. Они получают много пользы, но строятся, чтобы взять их, в нормальных условиях. Они легко чистятся с мылом и теплой водой. Осторожно: металлический хром легко растворяется в соляной кислоте и серной кислоте. Муриатическая кислота в течение многих лет считалась хорошим очистителем плитки, но только там, где есть никелированная сантехника. Даже покрытие поверхностей хрома тканью не будет препятствовать тому, чтобы кислотные пары могли нанести постоянный ущерб.

В популярности популярны полированные латунные фитинги и отделка. Они будут хорошо сохраняться, если будут соблюдаться определенные меры предосторожности. Это может поцарапать защитное покрытие на латунной поверхности, что приведет к износу или коррозии латуни. Также избегайте использования очистителей на основе растворителей, поскольку они могут быть вредными для полированной латуни.

Конструкция клапана сливного бачка унитаза нажимного типа

Клапана с поплавком

Используются для подачи и выпуска воды.

Устройства имеют следующие разновидности:

1. Кройдон-клапан – состоит из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система обычно применяется в старых сливных бачках, встретить которые сегодня можно крайне редко.
2. Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что позволяет регулировать подачу воды в бак. На конце у него есть уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сегодня распространена достаточно широко.
3. Клапан с мембраной – вместо прокладки в конструкции используется мембрана из резины или силикона, которая смещается во время движения поршня. Благодаря этому в нужное время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, обычно используется в последних моделях сливных бачков. Ниже будем рассматривать именно его конструктивные особенности и устройство механизма.

Новые технологии привели к разработке улучшенных отделок, которые могут выдерживать больший износ, но проверяйте гарантию производителя относительно этого, чтобы определить, есть ли у вас «новая и улучшенная» пожизненная гарантия. Сегодня большинство кранов можно классифицировать как «беззеркальный» или «Тип сжатия».

Основные этапы монтажа

Безмасляные краны могут быть как с одной рукояткой, так и с двумя типами ручек. В безрельсовых кранах управление потоком воды осуществляется с помощью сменного картриджа или расположения уплотнений, которые позволяют пропускать воду, когда отверстия или порты выровнены в надлежащей конфигурации. Предоставление ручке дополнительного жесткого твиста для остановки потока воды будет неэффективным. Этот тип крана не использует силу сжатия, чтобы остановить поток воды.

Устройство клапана сливного бачка унитаза современной конструкции

Современные клапаны сливных бачков для унитаза

1. Поплавковый мембранный клапан позволяет быстро набирать в бак воду.
2. Шум или беззвучное наполнение зависит от качества выбранной арматуры.
3. С его помощью можно очень быстро перекрыть воду, в отличие от предыдущих моделей.

Из недостатков – инструкция требует для нормальной работы устройства только постоянный напор в водопроводной сети. Его параметры должны быть 0,05-0,1 МПа. Кроме того, особую роль играет и чистота воды, иначе клапан быстро выйдет из строя. Увы, но в большинстве случаях за городом этих условий часто добиться не получается.

Безрельсовый кран не означает, что он никогда не просочится, а скорее из-за того, как он разработан, детали прослужит намного дольше, так как их конструкция минимизирует трение и износ. При ремонте этого типа крана или запроса на сервис, важно, чтобы вы знали название бренда или имели образец требуемой детали, так как на рынке сегодня есть сотни картриджей и комплектов кранов.

Ваш лицензированный водопроводчик будет иметь обширный ассортимент деталей кранов в своем сервисном грузовике, но невозможно выполнить абсолютно каждую часть. Так что это может быть очень полезно, если он заранее знает, бренд крана. В смесителе типа сжатия вы найдете обычную установку — мойку крана на конце кормы. Замена шайбы обычно исправит сливной кран.

Ремонт клапана сливного бачка унитаза начинается с его разборки

Следующий момент, который нельзя игнорировать – качество запорных и фасонных элементов. Материал для изготовления должен быть качественным и в его производстве не допускаются дефекты, иначе срок использования изделий значительно сократиться.

Однако при удалении стебля всегда проверяйте сиденье внутри корпуса крана — латунное кольцо, которое шайба измельчается. Место для сидения можно носить или рифленые, что делает замену шайбы неэффективной в течение нескольких дней. Омыватель и сиденье представляют собой две части крана для сжатого типа, которые получают наибольший износ. Нетрудно заменить шайбу. Во-первых, отключите подачу воды. Обычно запорный клапан находится под раковиной на кухне или в ванной комнате под унитазом. Если их нет, отключите отводной клапан в подвале или главном клапане, где подача воды поступает в дом.

Устройство придется часто менять, потому как ремонт в данном случае не поможет. Сделать новую мембрану своими руками нереально.

Схема клапана сливного бачка унитаза поршневого типа

Как работает клапан

У впускной арматуры бачка есть свой принцип работы, с которым необходимо разобраться перед тем, как проводить работы по ее ремонту или замене.

Наденьте гладкий челюстный ключ тканью, затем, используя мягкий ключ, отвинтите большую гайку для упаковки и выверните ствол крана. Затем, при помощи отвертки, которая плотно прилегает к винтовой щели, снимите винт со дна штока и вытащите изношенную шайбу. Если винт плотный или упрямый, слегка косните его голову или нанесите пробивное масло.

Затем очистите сиденье или отделение омывателя. Когда это будет сделано, вставьте новую шайбу правильного размера и состава для горячей или холодной воды. Некоторые из новых, мягких неопреновых шайб для горячей и холодной воды и имеют долгую жизнь. Шайба должна плотно прилегать, не будучи вынуждена встать на место. После вставки замените винт и затяните.

Ниже рассмотрим процесс детальнее.

1. Первая стадия – клапан открыт, и вода начинает поступать в бак. При этом мембрана под действием водного потока отодвигается и не мешает ему. Происходит заполнение лишь предварительного отсека.
   Чтобы вода попала в сам бачок в отсеке сделано специальное отверстие. Процесс своим механизмом подобен работе устройств, оборудованных клапанами со штоком, только с мембраной, натянутой на поршень.
   У нее есть просвет для прохода пластмассового штока, который также имеет просвет Ø1 мм. Из-за этого небольшая часть воды поступает в наполнительный отсек, который образован поршнем и мембраной.
   При опущенном поплавке в поршне открывается отверстие Ø0,5 мм, через которое немного воды может попасть в бачок. Это позволяет обеспечить одинаковое давление в предваряющем, наполнительном отсеках и за последним. Фактически в этом и заключается разница между мембранной и штоковой конструкцией клапана.
2. Вторая стадия – вода поступает в бак, поднимая поплавок вверх. Одновременно с этим начинает увеличиваться уровень штока с резиновым уплотнением, который перекрывает отверстие. Дальнейшее движение штока сильнее прижимает поршень и мембрану к седлу, из-за чего наполнительный отсек герметизируется. Помогает этому и создавшееся давление воды. Мембрана плотно прижимается к седлам, и вода прекращает поступать в бачок.

   Затем замените шток крана и включите его. Будьте осторожны, чтобы не затянуть гайку больше, чем необходимо, чтобы остановить просачивание вокруг ствола крана. Домовладельцы должны немедленно ремонтировать негерметичный кран. Вы платите дважды — один раз за воду, проходящую через счетчик, а затем снова по счету канализации, которая основана на использовании воды.

   На фото – открытие запорного клапана и спуск воды

   Устранение проблем в механизме

   Вода не набирается в бак или не перекрывается подача:

   1. Обычно это происходит из-за засорения какого-нибудь из отверстий.
   2. Второй вариант – выход из строя мембраны или штока.

   Совет: необходимо разобрать устройство и просмотреть все его элементы, которые нужно почистить и промыть.

   Современные клапаны с мембраной

   Сегодня кухонные раковины поставляются в разных материалах. Хотя эмалированный чугун остается привлекательным и долговечным продуктом, многие люди сегодня выбирают чаши из нержавеющей стали и другие твердые поверхностные материалы для их повышенной долговечности и стойкости к пятнам.

   Важно помнить о том, чтобы следовать инструкциям изготовителя, относящимся к материалу, из которого изготовлена ​​ваша чаша. С некоторыми материалами из твердой поверхности царапины могут быть удалены при слегка шлифовании, поскольку цвет проходит по всей толщине материала. Чтобы продлить срок службы и появление эмалированных чугунных раковин, очистите миску сразу же после использования. Постоянное использование абразивных чистящих средств может в конечном итоге носить отделку, делая ее намного более пористой и восприимчивой к пятнам.

   1. Еще одна причина таких неисправностей – низкое давление в водопроводной системе или его скачки в течение суток. Устройство из-за этого также может не работать. (См. также статью Трубы для водопровода в квартире: особенности.)

   При слишком низком давление вода не поступает в бак совсем. К примеру, в подвесной конструкции она не дойдет даже к наполнительной камере. Поплавок всплывет, однако поток не перекроет.

   Это также может произойти с эмалированными, чугунными ваннами в течение длительного периода. Не позволяйте фруктовым или овощным сокам или очищающим кислотам стоять на поверхности. Кислотостойкая раковина будет безопасно противостоять лимонным, оранжевым и другим сокам цитрусовых фруктов, томатным сокам, майонезам и другим уксусным препаратам, если им не разрешено оставаться более чем на несколько часов. Регулярная отделка эмали не является непроницаемой для кислот.

   Чаи и кофейная гуща будут также окрашивать эмалированные поверхности, если они останутся очень длинными. Фотографические решения еще более вредны для эмали, и фотографу-любителю не разрешается использовать раковину, потому что прибор, однажды поврежденный таким образом, никогда не может быть исправлен. При очистке раковины используйте горячую воду и мыло. Вода и мыло не так сильно на эмалированной отделке, как сильные чистящие растворы, такие как мытье соды или песчаный абразив. Если используется пылесос, он должен указывать, что он неабразив.

   Конструкция запорного клапана сливного бачка унитаза вытяжного типа

   Совет: как вариант – увеличьте входные отверстия для воды, для чего рассверлите их на 2-3 мм.

   Учтите также, что чем меньше будут эти отверстия, тем давление в системе должно быть большим. Особенно такие знания пригодятся при установке унитаза на даче. Мы рекомендуем в случае постоянных скачков водопроводного давления приобрести арматуру со штоковым клапаном. (См. также статью Подключение унитаза к канализации: особенности.)

   Те же меры предосторожности, упомянутые выше для ухода за кухонными раковинами, относятся к унитазам. Чистите их часто горячей водой и мылом. Если требуется очиститель или моющее средство, используйте неабразивный материал. Сегодня легко исключить использование стеклянных бутылок и банок из ванной комнаты. Это предотвращает возможность вырезания унитаза, если он выпадет. Если кислоты или лекарство выливаются на поверхность, немедленно промойте разливы.

   Виды сливной системы

   Современные ванны и душевые кабины могут быть изготовлены из множества материалов, от обычного эмалированного, чугуна и стали, до стекловолокна, акрила и искусственных материалов, таких как культурный мрамор. Многие однокомпонентные ванны или ванны и комбинации для душа изготавливаются из стекловолокна, покрытого гелем или акрилового пластика.

   Вывод

   Сегодня было рассмотрено устройство сливного клапана, который используется в бачке унитаза, причины, по которым оборудование может выйти из строя. Обладая такими знаниями, вы сможете самостоятельно справиться с этими проблемами. в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

   Никогда не используйте абразивы на любом из этих материалов. Они могут вызывать царапины на поверхности. Обычно они будут чистить горячей водой и мылом. Если этого недостаточно, для обработки более тяжелых задач очистки можно использовать чистящий продукт, рекомендованный производителем арматуры или вашего водопроводчика.

   Механизм набора воды в емкость

   С помощью стекловолокна и акрила используются специальные полироли без абразивов для защиты их отделки путем герметизации поры в материале, что облегчает последующую очистку. Когда вы украшаете ванную комнату или ремонтируете что-то рядом с ванной, поместите тяжелую ткань на каждый дюйм поверхности ванны, чтобы краска, падающие инструменты и т.д. не портили или не чипали эмалевую поверхность. Не стойте в ванной с ботинками, так как гвозди и песок в подошвах будут царапать эмалированную поверхность.

   http://gidroguru.com

   Арматура для бачков унитаза важный элемент! Цены, схемы крепления арматуры и фото представлены ниже. В большинстве случаев, когда человек выбирает себе новый унитаз для дома, основное внимание концентрируется на внешних аспектах, вопросах эстетики. А вот про более важные вещи он забывает. К примеру, про такое дело как арматура для унитаза, которая играет очень значимую роль в работе всей системы. Помните, что про механизм слива следует вспоминать не только тогда, когда появился шум или течь. Своевременная периодическая профилактика и регулировка позволит на долгое время забыть о том, что такое неработающий унитаз. Для начала рекомендуем ознакомиться с устройством и основными компонентами унитазов. Отметим, в большинстве случаев выбор выпадает на унитазы компакт. В них сливные бачки монтированы на полке чаши. Они недорогие в цене и их достаточно легко обслуживать.

   Стекловолокно и акриловые ступицы следует очищать с помощью неабразивных чистящих средств, рекомендованных производителями. При попытке очистить сливную ванну от сети, положите тяжелую ткань на дно ванны, чтобы ваши подошвы для обуви не поцарапали эмалированную поверхность ванны. Держите свою руку или тряпку над плитой для отходов и перелива, залейте плунжер над сливом и окуните его энергично несколько раз. Если он не открывается легко, для его утечки может потребоваться подключение кабелей.

   Установка запорной арматуры

   Тяжелые стальные пружинные катушки не должны использоваться для очистки ловушек в туалетах, раковинах или ваннах. Должен использоваться более гибкий тип провода или пружины — тот, который легко работать через изгиб ловушки. Ваш водопроводчик может предложить подходящую единицу для вашего приложения.

   • 1 Элементы унитаза
   • 2 Устанавливаем сливное оборудование
     • 2.1 Шаги установки
   • 3 Возможные проблемы и способы их устранения
     • 3.1 Необходимо уменьшить количество воды для смыва
     • 3.2 Появилась протечка в бачке
     • 3.3 Слив становится слабым
     • 3.4 Меняем большую прокладку
     • 3.5 Не работает поплавок
     • 3.6 Замена любого элемента

   Элементы унитаза

   Внешне они могут быть разными, из-за чего кажется и наличие разницы в самой конструкции. Тем не менее, основные элементы почти всегда идентичны.

   1. Сливной бак. Подвод воды может осуществляться снизу и сбоку. В этой емкости предусмотрено два отверстия, при этом одно из них всегда закрыто заглушкой. Чтобы слить воду, необходимо нажать на кнопку сверху, хотя некоторые модели имеют боковую систему слива. Как правило, объем бака составляет от 8 до 10 литров.
   2. Система залива. По сути, мы говорим про запорную арматуру унитаза, которая выполняет две задачи — пропускает воду при пустом баке, или же перекрывает воду, когда емкость наполнена. Обращайте при выборе унитаза особое внимание на запорный клапан. Если ранее чаще всего встречались поршневые, то сейчас их практически нет. Основная масса систем оснащается мембранным клапаном.
   3. Система слива. Она же сливная арматура. При нажатии на кнопку емкость опустошается путем открытия сливного отверстия. Когда вся вода выходит, слив перекрывается.
   4. Чаша. По сути, они отличаются между собой устройство канализационного отвода. Он может быть косым или прямым.

   Устанавливаем сливное оборудование

   Как вы уже поняли, арматура для бачка играет действительно очень важную роль. должна быть обязательно установлена правильно. Для этого необходимо пройти три этапа:

   • Установить на полке унитаза сливной бак;
   • Подсоединить установленный бачок к системе водопровода;
   • Отрегулировать работу арматуры.

   Шаги установки

   1. Первым делом на полке следует закрепить прокладку, выполненную из резины. Часто производители предлагают самоклеящиеся резинки, так они лучше и надежнее прилегают. Потом бачок следует закрепить при помощи специальных болтов, у которых имеются резиновые прокладки конусообразной формы. Причем острые концы должны быть направлены в отверстия. За счет такой формы, прокладка лучше защищает от протеканий. В принципе, остается занести болты в отверстия и гайками завершить установку бачка. Тут очень важно аккуратно затягивать, чтобы не перетянуть и тем самым не повредить керамическое изделие. Не редко случалось так, что при установке человек переусердствовал, в результате чего только что приобретенный унитаз отправился на помойку.
   2. Теперь следует соединить шланг с системой, подающей холодную воду. Обязательно проследите, чтобы в соединении присутствовала шайба-прокладка. Если ее не будет, протекание гарантировано. Пустите воду и проверьте герметичность установку. Если на соединении не появляется влага, значит, вы все сделали верно. Унитаз уже можно запускать в работу.

   Возможные проблемы и способы их устранения

   К сожалению, даже при выборе хорошего унитаза с качественной арматурой, могут возникать определенные проблемы и неисправности в период эксплуатации. Рассмотрим основные из них, а также узнаем, как можно решить сложившиеся проблемы.

   Необходимо уменьшить количество воды для смыва




   Причиной тому может быть что угодно. Как правило, это желание сократить расходы на оплату воды. Всем известно, насколько стремительно растут коммунальные платежи. Потому уменьшить вместимость бачка унитаза — вполне закономерное и справедливое желание.

   Что делать? Следует настроить работу арматуры таким образом, чтобы бачок набирал меньше воды. Если рычаг исполнен из латуни, его необходимо немного подогнуть. Положение поплавков вам точно укажет, насколько можно загибать арматуру. Если же система запорной арматуры выполнена из пластика, что бывает чаще всего в современных унитазах, тогда вам придется регулировать крепежные винты или же трещотку, которая отвечает за фиксацию. В любом случае, сделать это не сложно. Будьте аккуратны только, дабы ничего не сломать.

   Появилась протечка в бачке

   Если вы постоянно слышите, как журчит вода внутри бачка, или же жидкость переступает через перелив, тогда можно выполнить те же действия, что и в случае уменьшения расхода воды. Однако причина может заключаться в том, что груша износилась. В таком случае дела обстоят несколько хуже, поскольку вода будет течь постоянно, даже если бачок будет заполнен наполовину.

   Что делать? Для решения данной проблемы следует придать груше больший вес. Для этого можно привязать к ней несколько гаек, муфту из чугуна или же просто кусочек свинца. Также вполне допускается и рекомендуется замена старой груши на новую.

   Слив становится слабым

   При плохом смывании унитаза уровень воды в нем вряд ли играет важную роль. Даже при полном его заполнении вода выходит слабым потоком, в результате чего слить толком с первого раза не получается. Вероятнее всего, произошло засорение слива или выпуска бачка. Это может быть резиновый шланг, который соскочил. Этот шланг обеспечивает бесшумность при поступлении воды. Именно он часто застревает, из-за чего смыв становится слабее. Кроме того, когда в доме проживают маленькие дети, не редко внутри бачка находят всевозможные вещи.

   Что делать? Будет очень хорошо, если застрявший предмет находится непосредственно под грушей. Тогда можно просунуть руку и достать его. Однако при провале глубже в систему, предстоит уже полностью снимать бачок. Сложного в этом ничего нет, к счастью.

   Меняем большую прокладку

   Если под бачком начала образовываться течь, значит между унитазом и бачком износилась прокладка.

   Что делать? Вам придется опять-таки снять бачок и убрать старую прокладку. На ее место, после проведенной небольшой зачистки, устанавливают новую прокладку. Если на месте протечки образовалась ржавчина, обязательно удалите ее. Делается это при помощи обычной металлической щетки.

   Не работает поплавок

   Как правило, когда поплавок выходит из строя, рекомендуется поменять весь этот арматурный узел. У бачка унитаза есть такая особенность, что поплавок и рычаг связаны очень плотно между собой. При этом длина плеча у разных моделей унитазов отличается между собой.

   Замена любого элемента

   Разумеется, если что-то выходит из строя, то есть любая арматура в бачке, будь то сливная или заливная, компоненты необходимо покупать в магазинах сантехники. Отправляясь туда, обязательно захватите с собой старую деталь, дабы точно и без ошибок подобрать для нее замену. Современная сантехника и разные производители предъявляют свои требования на этот счет. Потому далеко не факт, что тут же рычаг от унитаза одной марки подойдет к унитазу, изготовленному другой компанией.

   Бачок унитаза — это достаточно деликатный элемент системы. Тем не менее, его грамотная установка, использование качественной арматуры и периодическая профилактика позволяют продлевать срок его службы на долгие годы. Просто будьте внимательны и старайтесь устранять потенциальные проблемы еще до их полноценного проявления. То есть, обнаружили маленькую течь — сразу замените прокладку, а не ждите, пока потоки воды начнут выходить из-под нее.

   Поплавковый клапан для унитаза — как работает клапан с поплавком

   В старых унитазах сливные бачки имеют обычный поплавковый клапан для дозирования и перекрытия подачи воды. Довольно простая и надежная конструкция, которая годами не требует к себе внимания. Однако со временем резко дает о себе знать постоянно текущей водой, разбрызгиваниями и прочими неприятностями.

   Простота конструкции поплавкового клапана объясняет его надежность и наше незнание, где и что чинить. Ведь просто работает почти «веками», ну кому это интересно. Небольшая информация об устройстве поплавковых клапанов позволит не только домашнему умельцу, но и домохозяйке лекго устранить проблему.

   Как работает клапан с поплавком

   Вода, наполняя бачок, поднимает поплавок.

   Поплавок через металлическую тягу постепенно закрывает подачу воды.

   Происходит это так.

   Поплавок поднимает тягу 1 с загнутым буквой Г концом, который и образует управляющий рычаг.

   Тяга 1 на оси 2 передвигает рычаг (который образован ее загнутым буквой Г концом)

   Рычаг нажимает на поршень 3.

   Поршень 3 своей прокладкой 5 прижимается к седлу 4

   По мере прижатия поршня 3 через прокладку 5 к седлу 4 подача воды из канала (патрубка) 8 в канал (патрубок)9 постепенно прекращается.

   При сливе вода вытекает и поплавок опускается, тем самым тяга 1 идет вниз,

   рычаг прекращает давить на поршень и отходит к заднему упорному колпачку 7,

   давление воды отодвигает поршень и вода устремляется из входящего патрубка 8 в наполнительный патрубок 9.

   Чтобы при наборе воды было меньше шума на патрубок 9 надо одеть небольшой отрезок любого шланга. Тогда вода будет течь по нему, а не бить струей сверху в низ.

   Типичные неисправности присущие поплавковым клапанам и способы их устранения :

   Неисправность	Признаки неисправности	Варианты устранения
   износ прокладки 5	вода не перекрывается и постоянно поступает в бачок	заменить прокладку
   коррозия седла 4	то же самое, вода не перекрывается	тут уж придется заменить весь клапан, но можно поставить прокладку из более мягкой резины
   негерметичность поплавка	поплавок по просту не всплывает и поршень рычагом не двигает	можно заменить поплавок или перевернуть его дыркой к верху
   износ оси рычага 2	плохой прижим поршня и заедание рычага, вода не перекрывается	заменить ось, обычно можно воткнуть подходящий по диаметру гвоздик. (со временем гвоздики ржавеют) При более сильном износе или коррозии — заменить рычаг.
   повредился упорный колпачок 7	вода може хлестать через весь клапан	заменить упорный колпачок любой подходящей пробкой от бутылки

   Сегодня широка практика простой замены всего узла, благо это совсем недорого и делается за 10-15 минут. Но прокладку заменить гораздо дешевле и проще. Если у вас очень старая конструкция из меди или латуни, то не выбрасывайте — такой механизм очень долговечен и надежен. Нужна только прокладка и иногда гвоздик вместо износившейся оси. Современные конструкции уже так качественно не делают.

   Арматура сливного бачка: ремонт или замена?

   Арматура сливного бачка — для чего она нужна?

   Немного теории

   Арматура безнапорного смывного бачка унитаза предназначена для обеспечения автоматического наполнения бачка водой из водопроводной сети и слива в ручном режиме определённого количества воды из смывного бачка в унитаз для промывки чаши.

   Функционально арматура смывного бачка состоит из наливного и сливного механизмов, монтажного комплекта для установки смывного бачка и системы аварийной защиты от переполнения.

   Основные неисправности сливной арматуры

   Неисправность	Возможная причина
   Наблюдается течь в чашу	Неправильное положение поплавка наливного механизма
   	Неверно установлена высота трубы перелива
   	Слабо затянута фиксирующая гайка сливного механизма
   	Течь между мембраной и трубкой выпуска
   Наблюдается течь в месте соединения бачка с унитазом	Нарушена герметичность соединения
   	Не затянуты винты с конусными уплотнительными шайбами
   	Неправильно установлена прокладка
   Клапан наливного механизма не открывается или не закрывается	Засорение отверстия в узле мембрана-шток мембраны
   Бачок очень медленно наполняется	Засорение грязевого фильтра
   Слишком мало набирается воды в бачок	Неверно отрегулировано положение поплавка
   Механические повреждения	Неверная транспортировка и хранение
   Установка с нарушением требований инструкции	Низкая квалификация сантехника

   Менять или ремонтировать?

   При выходе из строя в процессе эксплуатации смывной арматуры всегда возникает вопрос менять или ремонтировать. При том, что можно купить кнопку, установочный комплект бачка, сливной и наливной механизмы по-отдельности, наш ответ простой — менять на новую, причём всю целиком.

   И вот почему:

   • полный комплект арматуры имеет не такую уж высокую цену;
   • стоимость замены будет почти такой же, как стоимость ремонта, но при этом все элементы будут новыми;
   • новая арматура имеет гарантийный срок.

   Это как тормозные колодки в автомобиле: по одной никто не меняет.

   Выбираем арматуру

   При выборе арматуры следует обратить внимание на конструкцию смывного бачка. Посмотрите, где находится отверстие для присоединения наливного механизма сбоку или снизу.

   Важное значение имеет форма и размер прокладки, которая устанавливается между полочкой чаши унитаза и смывным бачком, так как именно она обеспечивает герметичность соединения. Возьмите с собой старую прокладку, чтобы сравнить.

   Обратите внимание на тип смыва, обеспечиваемый сливным механизмом:

   • однорежимный — смыв производится однократным нажатием на кнопку всем полезным объёмом воды из бачка;
   • старт-стоп — однократное нажатие на кнопку открывает и сливает весь полезный объём воды, слив можно прервать повторным нажатием на кнопку;
   • двухрежимный — смывная кнопка имеет две клавиши и смыв может производиться как большим, так и малым объёмом воды (обычно это 6 и 3 литра).

   Арматура с двухрежимным смывом несколько сложнее в настройке и стоит дороже, однако, обеспечивает наибольшую экономию воды, что также снижает и затраты на водоотведение.

   Высота сливного механизма от выпуска до кнопки должна соответствовать высоте смывного бачка

   Приняв решение о замене арматуры на новую, мы рекомендуем сразу купить и заменить гибкую подводку для подключения воды. При этом, тип и диаметр резьбы подводки с одной стороны должен соответствовать типу и диаметру подключения к водопроводной системе, а с другой стороны — типу и диаметру резьбы присоединительного штуцера наливного механизма.

   Для повышения надёжности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

   На что ещё следует обратить внимание при покупке арматуры?

   В паспорте изделия производитель должен декларировать гарантийный срок, а также ресурс работы или срок службы изделия. В соответствии с ГОСТ 21485-94 «Бачки смывные и арматура к ним. Общие технические условия.» установленный ресурс бачка в сборе с наполнительной и спускной арматурой должен быть не менее 150 тыс. циклов, а установленная безотказная наработка — не менее 60 тыс. циклов. Таким образом, если взять семью из трёх человек и предположить, что в среднем 20 раз в день будет смываться вода, то арматура должна проработать около 8 лет. Впечатляет?!

   Есть ли сервисный центр в Вашем регионе? Какова комплектность поставки? Ну и, в конце концов, обратите внимание на качество исполнения и внешний вид узлов и механизмов.

   Старайтесь не брать совсем уж дешёвые варианты — чудес не бывает, об этом Вам скажет любой сантехник!

   Шаколин М. М.

   Иванова Н.Е.

   Знакомство с вашей машиной: Клапан промывки O2 — ключ к безопасности

   Многие специалисты по анестезии используют клапан промывки кислорода ежедневно, особенно в тех случаях, когда маска для лица не оптимальна во время индукции. Когда возникает чрезвычайная ситуация, приятно знать, где находится запас кислорода, сколько можно доставить и что поток доступен, несмотря на то, что анестезия была снята или отключена.

   Когда эфир и хлороформ были введены в качестве анестетиков, они доставлялись с воздухом в качестве газа-носителя.Затем вводили закись азота с воздухом и закисью азота в качестве газов-носителей. Обогащение кислородом газа-носителя было относительно поздним введением в практику анестезии. Однако газ-носитель, обогащенный кислородом, в настоящее время считается критически важным компонентом любого общего анестетика и даже используется в дополнение к регионарной анестезии и контролируемой анестезии.

   Клапаны для промывки кислорода на наркозных аппаратах, производимых сегодня в Соединенных Штатах, обладают многими превосходными функциями безопасности:

   1.Цветовая кодировка

   2. Обозначен «02 ′ 3. Самозакрывающийся

   4. Подача 35-75 л / мин

   5. Защитный обод

   6. Устанавливается на передней части машины для облегчения доступа

   7. Доставляет кислород непосредственно в общий выход газа без прохождения через расходомер или испаритель

   Кислород подается непосредственно в клапан промывки кислорода. На рисунке I показано обычное соединение трубопровода подачи кислорода из больничного трубопровода и кислорода, подаваемого из баллона со сжатым кислородом.Кислородный трубопровод наркозного аппарата затем разделяется: одна ветвь управляется двухпозиционным переключателем наркозного аппарата, а другая ветвь идет непосредственно к клапану промывки кислорода. Пока давление кислорода присутствует в общем трубопроводе наркозного аппарата, клапан продувки кислородом может быть активирован с включенным или выключенным главным выключателем аппарата. Кислород проходит через клапан промывки кислорода в общий выход газа и непосредственно в дыхательный контур пациента.

   Типичный узел клапана промывки кислородом показан на схеме на Рисунке 2.Давление в трубопроводе наркозного аппарата 40-50 фунтов на квадратный дюйм толкает шаровой клапан к круглому седлу клапана (рис. 2А), что останавливает поток кислорода через клапан промывки кислорода. Когда анестезиолог нажимает кнопку промывки (рис. 2В), штифт поднимает шаровой клапан с седла клапана и позволяет кислороду течь в общий выход газа со скоростью 35-75 л / мин. Когда анестезиолог отпускает кнопку промывки, удерживающая пружина клапана Холла заставляет шаровой клапан сесть, и поток останавливается.

   Кнопка продувки кислородом — это то, что нам, конечно, не нужно использовать в каждом случае, но ее наличие должно дать нам определенное чувство безопасности и, возможно, даже немного спокойствия.

   Доктор Петти — профессор анестезиологии, силовых структур, Университет медицинских наук, Бетесда, доктор медицины, а в настоящее время профессор Университета Юты в больнице Святого Марка, Солт-Лейк-Сити.

   Рис. 1. Схема трубопровода клапана промывки кислорода. Обратите внимание на прямой трубопровод кислорода к промывочному клапану.Выделяемый кислород обходит расходомеры и испарители и поступает непосредственно в общий выход свежего газа. (Взято из Руководства по техническому обслуживанию. North American Drager, Telford, PA 1985.)

   Рис. 2. Величина продувки кислородом наркозного аппарата. (A) Пружина прижимает шаровой клапан к седлу клапана, когда клапан продувки кислородом находится в закрытом положении. (B) Нажатие кнопки продувки кислородом внутрь выталкивает шаровой клапан из седла клапана, и кислород течет в общий выход газа наркозного аппарата.(Воспроизведено с разрешения Bowie E, Huffman LM: The Anesthesia Machine Essentials for Understanding. Ohmeda. The BOC Group, Inc. 1985.)

   Внутренняя утечка клапана промывки кислорода

   Клапан промывки кислорода принимает кислород из впускного отверстия трубопровода или регулятора давления в баллоне и подает большой поток неизмеренного кислорода непосредственно к общему выпускному отверстию для газа [1]. Внутренняя утечка в промывочном клапане может привести к доставке обогащенной кислородом смеси пациенту под наркозом, вызывая более легкую анестезию, чем предполагалось [2,3].Авторы сообщают об опыте внутренней утечки в клапане промывки кислорода из-за износа уплотнительного кольца.

   Мальчик 6 лет (рост 110 см, вес 18 кг) поступил в клинику для удаления миндалин. У него не было особого медицинского анамнеза и болезни, отнесенной к классу I Американского общества анестезиологов. Предоперационный анализ крови, ЭКГ или рентген грудной клетки не выявили отклонений от нормы. Жизненно важные признаки до индукции анестезии: артериальное давление 100/65 мм рт. Ст., Частота сердечных сокращений (ЧСС) 110 уд / мин и сатурация кислорода (SpO ₂ ) 99%.Перед введением анестетика испытание на утечку положительным давлением не выявило утечки. Чтобы вызвать анестезию, внутривенно вводили тиопентал натрия 100 мг и рокурония бромид 15 мг и выполняли эндотрахеальную интубацию. Интраоперационная анестезия поддерживалась севофлураном 2-2,5 об.%, N ₂ O 2 л / мин и O ₂ 2 л / мин с использованием аппарата для полузамкнутой анестезии (Modulus® CD, Datex-Ohmeda, GE Healthcare, Мэдисон, Висконсин, США). Интраоперационные показатели жизненно важных функций пациента: систолическое артериальное давление 110-130 мм рт. Ст., Диастолическое артериальное давление 65-80 мм рт.Однако во время наблюдения за ребенком анестезиолог обнаружил, что концентрация севофлурана, указанная на газоанализаторе для анестезии, была значительно ниже, чем концентрация, установленная на испарителе севофлурана (концентрация на испарителе севофлурана составляла 2%, а на газоанализаторе — 1,2%). ). Кроме того, анализатор кислорода показал, что концентрация кислорода была выше установленной: кислород подавался с концентрацией 50%, но измеритель концентрации кислорода показал доставку 60% кислорода).Подозревая неисправность испарителя, мы сначала проверили, правильно ли настроен испаритель севофлурана, но не смогли обнаружить никаких конкретных проблем. Затем мы попробовали десфлуран для ингаляционных анестетиков, но проблема не была решена. В случае, если глубина анестезии может быть ниже, чем предполагалось, внутривенно вводили 25 мкг фентанила. Поскольку операция была близка к завершению, мы продолжили операцию, в то время как настройка испарителя севофлурана увеличилась до 3 об.%.После завершения операции мы обратились к производителю с просьбой о ремонте машины, и они обнаружили утечку в клапане промывки кислорода. При контрольном посещении после наркоза не наблюдалось никакого осознания во время общей анестезии, и он был выписан без каких-либо осложнений.

   Клапан промывки кислорода — это устройство, обеспечивающее прямую связь между контуром высокого давления кислорода и контуром низкого давления. Когда кнопка продувки кислородом нажата, клапан продувки кислородом открывается и подает 100% поток кислорода от 35 до 75 л / мин в дыхательный контур и в основном обеспечивает струйную вентиляцию.Неисправность клапана продувки кислородом, хотя и редко, может привести к серьезным побочным эффектам, таким как баротравма или интраанестезиологическое ощущение. Mann et al. [3] сообщили о сбое в работе клапана продувки кислородом, при котором обычные внешние проверки не выявили никаких проблем и клапан внешне выглядел нормально. Согласно отчету, спиральный перелом на пластиковом стержне клапана промывки кислорода заставил промывочный клапан оставаться частично открытым, что позволило дополнительно подавать кислород, примерно 4 л / мин, в дыхательный контур и направить обогащенный кислородом смесь пациенту.Более того, McMahon et al. [4] сообщили о случае, когда поток газа из расходомера был отключен из-за неисправного клапана продувки кислородом.

   Решив выбросить, мы разобрали агрегат. В результате, как показано на, мы обнаружили, что уплотнительное кольцо вокруг клапана продувки кислородом было изношено, и в результате, похоже, произошла утечка кислорода. Другими словами, клапан продувки кислородом продолжал частично работать. Затем предполагается, что непрерывный приток кислорода мог разбавить вдыхаемый анестетик, снизив уровень концентрации больше, чем ожидалось.Кроме того, концентрация кислорода, указанная на анализаторе кислорода, кажется, была оценена намного выше, чем установленная.

   Увеличенная механическая часть клапана промывки кислорода. Мы обнаружили, что резина уплотнительного кольца изношена (стрелка).

   Тесты на герметичность перед использованием для обнаружения утечек в анестезиологическом блоке проводятся ежедневно в операционной. Испытания включают испытание на утечку при положительном давлении и испытание на утечку при отрицательном давлении. Для старых моделей наркозных аппаратов чаще используется тест положительным давлением из-за его удобства.Однако для новых моделей наркозных аппаратов этот тест не подходит из-за наличия обратного клапана в контуре низкого давления. С другой стороны, испытание на утечку при отрицательном давлении может применяться к большинству используемых в настоящее время наркозных аппаратов, независимо от наличия обратного клапана, поэтому его называют универсальным испытанием на утечку. Поскольку машина Ohmeda Modulus® CD, используемая в данном случае, является старой моделью без обратного клапана, мы провели испытание на герметичность при положительном давлении. Однако, если бы мы выполнили испытание на герметичность при отрицательном давлении, мы могли бы, по крайней мере, обнаружить наличие утечки, даже если не смогли определить точное место.

   Несмотря на то, что большинство наркозных аппаратов проходят периодические осмотры, такие регулярные осмотры не всегда выявляют все места утечек в наркозном аппарате. Следовательно, процедура проверки вручную должна быть обязательной для тщательного осмотра машины. Перед началом анестезии необходимо выполнять ежедневные тесты на утечку перед использованием с использованием контрольных списков для анестезиологического оборудования, выпущенных в 1993 г. Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США [1].

   Анестезиолог не должен игнорировать любые незначительные дефекты наркозного аппарата, потому что обращение с ним напрямую связано с вопросом жизни и смерти.Хотя развитие навыков наблюдения за пациентом и функция автоматической проверки самого наркозного аппарата помогает предотвратить многие проблемы, необходимо быть хорошо информированным о предложениях по предварительным проверкам наркозного оборудования и регулярно проверять наркозный аппарат. бюро биомедицинской инженерии.

   Минная ловушка с клапаном промывки кислорода | Анестезиология

   Клапан промывки кислорода — полезная функция большинства наркозных аппаратов.Его неисправность бывает редкой, но потенциально опасной.1–3 В одном случае из-за усталости металлической пружины клапан полностью открылся во время предоперационной проверки машины.1 Другой клапан стал медленно открываться из-за недостаточной смазки.2 Мы сообщаем об относительно коварной проблеме клапана.

   Пациенту было выполнено чрескожное закрытие дефекта межпредсердной перегородки. Поскольку предполагалось использовать чреспищеводное сонографическое руководство, мы выбрали общую анестезию с помощью интубации трахеи.После беспроблемной проверки аппарата внутривенно была введена анестезия. Для обслуживания наша машина была настроена на подачу 2% изофлурана в воздухе. Однако наши газоанализаторы показали доставку 1% изофлурана и 60% кислорода. Испаритель севофлурана также не смог доставить ожидаемые концентрации пара. Повторная проверка машины выявила утечку кислорода примерно 4 л / мин в дыхательный контур. Кнопка продувки кислородом внешне выглядела неповрежденной, а ее пружина показала обычное усилие.После нескольких нажатий на кнопку протечка исчезла. Машину доставили в нашу сервисную зону, где плановые внешние проверки не выявили никаких проблем. Однако мы обнаружили нестабильное «ортопедическое» состояние внутри нашего 7-летнего аппарата Excel 210 SE (Datex-Ohmeda, Madison, WI). Кнопка промывочного клапана прикреплена к валу, который передает давление пальца для открытия клапана. У нашей машины был спиральный перелом пластмассового вала (рис. 1). Пока трещина была «уменьшена», сборка функционировала нормально.Однако две детали могли «смещаться» при вращении относительно друг друга, и тогда вал был слишком длинным и поэтому промывочный клапан оставался частично открытым. Имея эту диагностическую информацию, мы могли намеренно вызвать возникновение и исчезновение утечки, и мы заметили, что разные операторы непреднамеренно применяли различные степени крутящего момента при нажатии кнопки. Сломанная часть легко заменялась.

   Сообщалось о серьезной травме узла из-за блокировки клапана промывки кислорода.3 Из-за этой и других возможностей федеральные правила требуют, чтобы клапан промывки кислорода был защищен. 3 Из-за периодического характера неисправности нашего клапана неясно, когда и когда наша машина подверглась сильному удару. У машины действительно есть прочный защитный обод вокруг кнопки, и перелом мог произойти из-за обычного напряжения на пластмассовом валу.

   Переходную неисправность клапана нельзя сбрасывать со счетов.Наши коллеги в области анестезии, инженерии и производства не помнят события, аналогичного тому, которое мы описываем. Эта проблема, хотя и встречается редко, свидетельствует о необходимости постоянной оценки надлежащего функционирования оборудования для анестезии. В авиастроении говорят о гремлинах. Наш прерывистый гремлин действительно был коварным.

   Аппарат для наркозного газа

   — Компоненты и системы — Введение

   Аппарат для наркозного газа — Компоненты и системы — Введение

   Пересмотрено в апреле 2021 г.

   ГАЗОВЫЙ АППАРАТ> КОМПОНЕНТЫ И СИСТЕМЫ> ВВЕДЕНИЕ

   • Введение
   • Запоминаемые числа
   • Общие характеристики всех аппаратов наркозного газа
     • Функции, требуемые стандартом
     • Путь газов внутри машины
     • Пять заданий кислорода
     • Поставка, обработка, доставка, утилизация модель
   • Производители

   Введение

   Аппарат наркозного газа — это устройство, которое подает точно известную, но изменяемую газовую смесь, включая обезболивающие и жизнеобеспечивающие газы.Аппарат анестезиологического газа также называется рабочей станцией для анестезии или системой доставки анестезии.

   Компоненты и системы, описанные в этом документе, являются типичными для аппарата наркозного газа. Различия между старыми газовыми аппаратами (Ohmeda Modulus, Excel, ADU или Aestiva и Dräger Narkomed GS, Mobile, MRI, 2B, 2C, 3 или 4) меньше, чем их сходство. Поэтому для этого поколения машин описаны только те различия, которые имеют наибольшее влияние на клиническую практику.Однако эти старые газовые машины становятся все менее распространенными, поскольку они приближаются к тому времени, когда они больше не будут поддерживаться технической поддержкой и сервисом производителя.

   Различия между моделями имеют большее клиническое значение для газовых аппаратов последнего поколения из-за более высокой степени интеграции систем с компьютерным управлением, физиологического монитора, аппаратного монитора и электронных медицинских карт. Таким образом, здесь более подробно описаны различия для новых моделей от GE Healthcare (Aisys, Aespire, Avance) и Dräger (Apollo, Perseus, Fabius GS).

   Числа, которые нужно запомнить

   Больничный трубопровод является основным источником газа при 50 psi , что соответствует нормальному рабочему давлению для большинства машин. Баллоны — кислород подается при давлении около 2000 фунтов на квадратный дюйм (регулируется до примерно 45 фунтов на квадратный дюйм после того, как он входит в машину).

   Кислородная промывка — это «прямой поток» от трубопровода до общего выхода газа (в обход испарителей и расходомеров), 35-75 л / мин.

   Ссылки OSHA на отработанные анестезирующие газы (WAG) дают рекомендацию NIOSH для OSHA — профессиональное воздействие должно быть ограничено (восьмичасовое средневзвешенное значение) не более 2 ppm галогенированных агентов (0,5 ppm, если закись азота в процессе эксплуатации), и не более 25 частей на миллион закиси азота. Прочтите рекомендацию NIOSH 1977 года по отходящим газам.

   Размеры трубок — поглотитель 19 или 30 мм, ETT или общий выпуск газа (CGO) 15 мм, дыхательный контур 22 мм.

   Общие характеристики всех анестезиологических станций

   Основная пневмо-механическая конструкция аппарата для наркозного газа стала известна поколению поставщиков. Базовая конструкция была призвана выполнять более сложные функции с появлением в операционной компьютерных мониторов, особенно пульсоксиметрии, капнографии и газового анализа.

   Теперь интеграция компьютера дает новое поколение аппаратов для наркозного газа, которые имеют множество дополнительных функций в небольшом корпусе.Эти системы доставки спроектированы с самого начала для интеграции всех средств мониторинга, расширенной вентиляции, электронной записи анестезии и микропроцессорного управления. Примеры этой новой волны — Aisys, Apollo и Perseus. Эти газовые машины закупаются потому, что их

   • повысить безопасность пациентов
     • более надежные и функциональные базовые компоненты, такие как вентиляторы, испарители, расходомеры
     • интегрированная сигнализация с компьютерным управлением
   • имеет расширенные режимы вентиляции.Большинство из них основаны на дыхании с контролируемым давлением и позволяют добавлять ПДКВ (не все режимы доступны для каждой модели).
     • вентиляция с контролем давления (PCV)
     • вентиляция с контролем давления с гарантией объема (PC-VG или Autoflow)
     • Синхронизированная прерывистая принудительная вентиляция (SIMV) с дыханием с контролируемым давлением или объемом
     • вентиляция с поддержкой давлением (PSV)
     • Постоянное положительное давление в дыхательных путях (CPAP)
     • Двухуровневое положительное давление в дыхательных путях (BiPAP)
     • вентиляция со сбросом давления в дыхательных путях (APRV)
   • выполняет проверку на соответствие и герметичность дыхательного контура, тем самым способствуя анестезии с низким потоком.
     • Они также повышают точность выдаваемых дыхательных объемов в режиме управления объемом (VCV), но в настоящее время этот режим используется гораздо реже.
   • меньше и легче (в некоторых случаях), потому что они имеют встроенный мониторинг
   • упрощает автоматизированный учет по сравнению с традиционными конструкциями
     • электронный захват потока свежего газа
     • интеграция микропроцессора
   • имеет улучшенные мониторы и новые инновационные возможности мониторинга (спирометрия и кривые времени потока)

   Необходимые компоненты анестезиологической станции

   Прежний (отозванный в 2014 году) стандарт наркозного газа (рабочая станция) был ASTM F1850 (стандарт, опубликованный Американским обществом испытаний и материалов).Европейский стандарт — EN740. Поскольку конструкции расходятся более широко, чем в прошлом, ни один стандарт не может быть легко применен ко всем рабочим станциям. Но F1850 по-прежнему полезен как список желаемых систем.

   • Резервная батарея на 30 минут
   • Сигнализация
     • Сгруппированы по высокому, среднему и низкому приоритету.
     • Сигналы тревоги с высоким приоритетом не могут быть отключены более чем на 2 минуты.
     • Некоторые сигналы тревоги и мониторы должны быть автоматически включены и функционировать перед использованием, либо путем включения машины, либо в соответствии с контрольным списком перед использованием: давление в дыхательном контуре, концентрация кислорода, выдыхаемый объем или углекислый газ (или оба).
     • Высокоприоритетный аварийный сигнал давления должен звучать при превышении установленных пользователем пределов, при сохранении высокого давления или при отрицательном давлении.
     • Тревога отключения может быть основана на низком давлении, выдыхаемом объеме или углекислом газе.
   • Необходимые мониторы
     • Объем выдоха
     • Вдыхаемый кислород, с аварийным сигналом высокого приоритета в течение 30 секунд после падения уровня кислорода ниже 18% (или предельного значения, устанавливаемого пользователем).
     • Аварийный сигнал о сбое подачи кислорода
     • Система защиты от гипоксии должна защищать от вдыхаемого кислорода менее 21%, если используется закись азота.
     • Необходимо контролировать концентрацию паров анестетика.
     • Требуются пульсоксиметрия, мониторинг артериального давления и ЭКГ
   • Давление в дыхательном контуре ограничено до 12,5 кПа (125 см вод. Ст.).
   • Шнур электропитания должен быть несъемным или устойчивым к отсоединению.
   • К аппарату должен быть подключен хотя бы один кислородный баллон .
   • Хомут подвески должен иметь индексируемый штифт, иметь зажимное устройство, которое препятствует утечкам, и содержать фильтр. Он должен иметь обратный клапан для предотвращения перелива и манометр в баллоне. Должны быть регуляторы давления в баллоне. Машина должна использовать трубопроводный газ, если давление в трубопроводе превышает 345 кПа (50 фунтов на кв. Дюйм).
   • Расходомеры :
     • Одно управление для каждого газа
     • Каждый элемент управления потоком рядом с индикатором потока
     • Ручка управления потоком кислорода уникальной формы
     • Ограничители клапана (или какой-либо другой механизм) необходимы, чтобы чрезмерное вращение не повредило расходомер.
     • Указатель расхода кислорода находится справа от ряда расходомеров
     • Кислород поступает в общий коллектор после других газов
     • Настоятельно рекомендуется использовать дополнительный кислородный расходомер
   • Присутствует продувка кислородом , обеспечивающая поток 35-75 л / мин, который не проходит через какие-либо испарители.
   • Испарители
     • С калибровкой по концентрации
     • Должна присутствовать блокировка
     • Указан уровень жидкости, предотвращающий переполнение
     • «Следует» использовать устройства для наполнения ключей
     • Не происходит выброс жидкого анестетика из испарителя даже при максимальном потоке свежего газа
   • Только один общий выпускной патрубок для газа с внешним диаметром 22 мм и внутренним диаметром 15 мм, который предназначен для предотвращения случайного отсоединения.
   • Трубопровод газоснабжения
     • Манометр трубопроводный
     • Входы как минимум для кислорода и закиси азота
     • Защита DISS
     • Линейный фильтр
     • Обратный клапан
   • Необходимо предоставить контрольный список (он может быть в электронном виде или выполняться пользователем вручную)
   • Должен быть предусмотрен цифровой интерфейс данных

   Путь газов внутри машины

   Oxygen имеет пять «задач» в AGM ; он питает

   1. вентилятор приводной газовый
   2. промывочный клапан
   3. Аварийный сигнал о падении давления кислорода
   4. Клапан запорный датчик давления кислорода («отказоустойчивый»)
   Расходомеры
   5. .

   Он также играет роль в системе защиты от гипоксии, которая поддерживает правильную пропорцию между потоками кислорода и закиси азота.

   Схема пяти задач кислорода. Щелкните эскиз или подчеркнутый текст, чтобы увидеть его увеличенную версию (26 КБ).

   Путь газов через аппарат проиллюстрирован в Venticinque & Andrews (Miller), или Dorsch & Dorsch, или M Dosch в Nurse Anesthesia (Nagelhout & Elisha 2021).Это всего лишь один из способов представить машину — лучшим способом может быть модель «Поставка, обработка, доставка и утилизация».

   Компоненты машины также можно логически представить по величине пневматического давления, которому они подвергаются:
   1. Контур высокого давления состоит из тех частей, которые принимают газ под давлением в баллоне.
      • траверса (включая фильтр и однонаправленный клапан)
      • Хомут
      • Манометр баллона
      • Регуляторы давления в баллонах
   2. Контур промежуточного давления принимает газы с низким, относительно постоянным давлением (37-55 фунтов на квадратный дюйм, что является давлением в трубопроводе или давлением после регулятора баллона)
      • Вводы трубопроводов и манометры
      • Вход мощности вентилятора
      • Устройство сброса давления кислорода (отказоустойчивое) и сигнализация
      • клапаны расходомера
      • Регуляторы второй ступени кислорода и закиси азота
      • Клапан промывки кислорода
   3. Контур низкого давления включает компоненты, расположенные дистальнее иглы расходомера.
      • клапаны
      • расходомерные трубки
      • испарители
      • обратные клапаны (при наличии)
      • общий выход газа

   В США два основных производителя аппаратов для наркозного газа.

   • Dräger Medical Inc. (Телфорд, Пенсильвания) в настоящее время предлагает аппараты Apollo, Fabius (GS Premium, MRI), Tiro (и Tiro M).
     • Персей
     • Аполлон
     • Fabius GS Premium
     • Fabius MRI
     • Fabius Tiro
       • «Разработано для использования в помещениях с ограниченным пространством»
     • Fabius Tiro M («мобильный»)
       • «Fabius Tiro M — это компактная анестезиологическая система, которая предлагает полный спектр анестезиологической вентиляции для военных анестезиологов / CRNA в полевых условиях.Это устройство может использоваться в различных мобильных и стационарных военных приложениях, где требуется общая анестезия. Модульная конструкция позволяет хранить все стандартные компоненты системы в одном контейнере … «
     • Наркомед 6000/6400
     • Наркомед ГС
     • Наркомед Мобил, 2С, 3, 4
   • GE Healthcare (Мэдисон, Висконсин) в настоящее время предлагает первые четыре перечисленных газовых аппарата.
     • Aisys CS2
     • Avance CS2
     • (ранее: Aestiva, Arestiva MRI, ADU, Modulus, Excel)

   ---

   ---

   (PDF) Внутренняя утечка клапана промывки кислорода

   Внутренняя утечка клапана промывки кислорода

   Сунг Ха Мун и Мин Ён №

   Кафедра анестезиологии и медицины боли, Больница Кангбук Самсунг, Школа медицины Университета Сунгюнкван, Сеул ,

   Корея

   Автор для переписки: Сунг Ха Мун, М.D., отделение анестезиологии и медицины боли, больница Кангбук Самсунг, Сунгюнкван

   Медицинский факультет Университета

   , 108, Пхёндон, Чонро-гу, Сеул 110-746, Корея. Tel: 82-2-2001-2001, Fax: 82-2-2001-2326, E-mail:

   [email protected]

   Это статья в открытом доступе, распространяемая в соответствии с условиями Creative Commons Attribution Non -Коммерческая лицензия (http: //

   creativecommons.org/licenses/by-nc/3.0/), которая разрешает неограниченное некоммерческое использование, распространение и воспроизведение на любом носителе,

   при условии правильного цитирования оригинальной работы.

   CC

   Клапан промывки кислорода принимает кислород из впускного отверстия трубопровода

   или регулятора давления в баллоне и подает большой поток неизмеренного кислорода

   непосредственно к общему выпускному отверстию для газа [1].

   Внутренняя утечка в промывочном клапане может привести к доставке обогащенной кислородом смеси

   к анестезированному пациенту, что вызовет более легкую анестезию на

   , чем предполагалось [2,3]. Авторы сообщают об опыте

   внутренней утечки в выпускном кислородном клапане из-за

   износа уплотнительного кольца.

   Мальчик 6 лет (рост 110 см, вес 18 кг)

   поступил в клинику для удаления миндалин. У него не было конкретной истории болезни

   и не было болезни, относящейся к классу I Американского общества

   Общества анестезиологов. Не было отклонений от нормы

   результатов предоперационного анализа крови, ЭКГ или рентгена грудной клетки.

   Основными показателями до индукции анестезии были артериальное давление

   100/65 мм рт.ст., частота сердечных сокращений (ЧСС) 110 уд / мин и насыщение кислородом

   (SpO

   2

   ) 99%.Перед введением анестетика положительный результат испытания на утечку —

   не выявил утечки. Для индукции анестезии внутривенно вводили

   тиопентала натрия 100 мг и рокурония бромида 15 мг

   и выполняли эндотрахеальную интубацию

   . Интраоперационная анестезия поддерживалась

   севоуран 2

   —

   2,5 об.%, N

   2

   O 2 л / мин и O

   2

   2 л / мин с использованием полузамкнутого контура

   наркозный аппарат (Modulus

   Ⓡ

   CD, Datex-

   Ohmeda, GE Healthcare, Мэдисон, Висконсин, США).Интраоперационные жизненно важные

   признаков пациента: систолическое артериальное давление 110

   —

   130 мм рт. Ст.,

   диастолическое артериальное давление 65

   —

   80 мм рт. SpO

   2

   100%, без существенных изменений. Однако во время наблюдения за ребенком

   анестезиолог обнаружил, что

   концентрация севоурана, указанная на анализаторе анестезиологического газа

   , была значительно ниже, чем концентрация, установленная на испарителе севоурана

   (концентрация на Испаритель севофлурана

   Настройка

   составляла 2%, а на газоанализаторе — 1.2%). Кроме того, анализатор кислорода

   показал, что концентрация кислорода была на

   выше заданной: кислород подавался на 50%, но измеритель концентрации кислорода

   показал доставку 60% кислорода (

   ). Подозревая неисправность испарителя, сначала мы проверили, правильно ли настроен испаритель севофлурана

   ,

   , но не смогли обнаружить никаких конкретных проблем.

   Затем мы попробовали десфлуран для ингаляционных анестетиков,

   , но проблема не была решена.В случае, если глубина анестезии

   может быть ниже, чем предполагалось, внутривенно вводили 25 мкг фентанила

   . Поскольку операция была близка к завершению, мы продолжили операцию

   , в то время как установка испарителя sevourane

   увеличилась до 3 об.%. После завершения операции

   мы запросили ремонт машины у производителя, а

   они обнаружили утечку в продувочном клапане кислорода. При контрольном посещении

   после наркоза не наблюдалось осознания во время общей

   анестезии, и он был выписан без каких-либо осложнений

   .

   Промывочный клапан кислорода — это устройство, обеспечивающее прямую связь катиона

   между контуром высокого давления кислорода и контуром низкого давления

   . При нажатии кнопки продувки кислородом

   клапан продувки кислородом открывается и подает 100% -ный поток кислорода

   от 35 до 75 л / мин в дыхательный контур и в основном обеспечивает струйную вентиляцию

   . Неисправность клапана подачи кислорода, хотя

   редко, может привести к серьезным побочным эффектам, таким как баротравма

   или интра-анестезиологическая осведомленность.Mann et al. [3] сообщили о неисправности

   клапана промывки кислорода, при этом

   обычных внешних проверок не выявили никаких проблем, а клапан

   на первый взгляд казался нормальным. Согласно отчету,

   спиральный перелом на пластиковом стержне клапана промывки кислорода

   Авторское право ⓒ Корейское общество анестезиологов, 2013

   www.ekja.org

   Korean J Anesthesiol 2013 June 64 (6): 550 -551

   http: // dx.doi.org/10.4097/kjae.2013.64.6.550

   Письмо в редакцию

   Клапан промывки кислорода

   Что это?

   Клапан продувки кислородом подает кислород под высоким давлением (~ 400 кПа) и расходом (30–70 л / мин).

   Этот кислород поступает непосредственно из кислородного баллона или трубопровода, минуя испаритель анестетика и расходомеры газа.

   Как найти и активировать?

   Клапан промывки кислорода обычно хорошо помечен надписью «аварийный O2» или просто «O2».Обычно это большая кнопка, приподнятая или утопленная. Часто находится рядом с общим выходом газа.

   Когда кнопка нажата, кислород с высоким давлением и расходом будет подаваться к общему газовыпускному отверстию до тех пор, пока давление не будет снято с кнопки.

   Для чего это нужно?

   I можно использовать для быстрой очистки наркозного аппарата от любых других газов и анестетиков. Вот почему это часто называют «аварийной» продувкой кислородом.Вот несколько примеров того, когда это может потребоваться:

   • Во время СЛР, когда животное задерживается во время анестезии, и для обеспечения вентиляции используется наркозный аппарат
   • Если у животного есть подозрение на развитие повышенного внутричерепного давления или злокачественной гипертермии во время анестезии (например, вдыхание анестетиков может ухудшить ситуацию)
   • Если аппарат должен использоваться для подачи кислорода к пациенту в сознании (например, изофлуран имеет резкий запах и плохо переносится через маску)

   Когда его нельзя использовать?

   Клапан промывки кислорода никогда не должен нажиматься, когда пациент подсоединен к наркозному аппарату с использованием системы без обратного дыхания (например,грамм. Bain, Lack, тройник). Это связано с тем, что это высокое давление и поток кислорода будут напрямую передаваться в дыхательные пути и легкие животного, что может вызвать баротравму.

   Использование клапана потока кислорода, когда к пациенту прикреплена система искусственного дыхания (например, круг), с меньшей вероятностью вызовет травму, если его использовать осторожно (например, только для наполнения дыхательного мешка или сильфона вентилятора). Однако риск баротравмы все еще существует, поэтому по возможности его следует избегать.

   Если вам необходимо использовать продувочный кислородный клапан для продувки аппарата, когда к нему прикреплен пациент, безопаснее всего на мгновение просто отключить животное от дыхательной системы.Если причиной использования промывочного клапана является заполнение дыхательного мешка или быстрое изменение концентрации анестетика в системе, подумайте, может ли это быть более безопасным путем подъема кислородного расходомера.

   В следующий раз: расходомеры…

   Нравится:

   Нравится Загрузка …

   Связанные

   24 CFR § 3280.602 — Определения. | CFR | Закон США

   § 3280.602 Определения.

   Следующие определения применимы только к подразделу G:

   Доступный в применении к приспособлению, соединению, прибору или оборудованию означает наличие к ним доступа, но может потребовать снятия панели доступа или открытия двери.

   Воздушный зазор (система распределения воды) означает беспрепятственное вертикальное расстояние через свободную атмосферу между самым нижним отверстием любой трубы или крана, подающего воду в резервуар, водопроводную арматуру, водопроводные приборы или другое устройство, и ободком резервуара с уровнем затопления. .

   Обратный поток означает поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемых.

   Обратное соединение означает любое устройство, при котором может возникнуть обратный поток.

   Устройство для предотвращения обратного потока означает устройство или средство для предотвращения обратного потока.

   Ответвление означает любую часть системы трубопроводов, кроме стояка, магистрали или трубы.

   Обычное вентиляционное отверстие означает вентиляционное отверстие, соединяющееся в месте соединения дренажных труб приспособлений и служащее вентиляционным отверстием для более чем одного приспособления.

   Непрерывный вентиль означает вертикальный вентиль, являющийся продолжением дренажа, с которым он соединяется.

   Непрерывные отходы — это слив из двух или более приспособлений, подключенных к одному сифону.

   Критический уровень означает точку, установленную испытательной лабораторией (обычно отмеченную производителем на устройстве), которая определяет минимальную высоту над краем уровня затопления обслуживаемого приспособления или емкости, на которой может быть установлено устройство. Когда устройство предотвращения обратного потока не имеет маркировки критического уровня, нижняя часть вакуумного прерывателя, комбинированного клапана или любого такого одобренного или перечисленного устройства должна составлять критический уровень.

   Перекрестное соединение означает любое физическое соединение или устройство между двумя отдельными системами или источниками, одна из которых содержит питьевую воду, а другая — воду, пар, газ или химические вещества неизвестной или сомнительной безопасности, в результате чего может быть поток из одной системы или источника. с другой стороны, направление потока зависит от разницы давлений между двумя системами.

   Развернутая длина означает длину трубы, измеренную по средней линии трубы и фитингов.

   Диаметр, если не указано иное, означает номинальный (внутренний) диаметр, обозначенный на рынке.

   Дренаж — труба, по которой в дренажную систему проходят сточные воды, вода или переносимые водой отходы.

   Дренажный патрубок означает съемный удлинитель, состоящий из всех труб, фитингов и принадлежностей, от дренажного выхода до дренажного входа, обслуживающего промышленный дом.

   Дренажное отверстие означает нижний конец основного или вторичного дренажа, к которому подсоединяется канализация.

   Дренажная система означает все трубопроводы внутри конструкции или прикрепленные к ней, по которым сточные воды или другие жидкие отходы направляются к сливному отверстию, за исключением дренажного патрубка.

   Дренаж арматуры означает дренаж от сифона арматуры до места соединения этого дренажа с любой другой дренажной трубой.

   Подача арматуры — водопроводная труба, соединяющая арматуру с патрубком подачи воды или непосредственно с основной трубой подачи воды.

   Уровень затопления означает уровень в резервуаре, над которым вода будет выливаться за пределы резервуара.

   Затопление означает состояние, которое возникает, когда жидкость в контейнере или емкости поднимается до уровня затопления.

   Промывочный бак означает ту часть унитаза, которая рассчитана на содержание воды, достаточной для надлежащей промывки приспособления.

   Промывочный клапан означает устройство, расположенное на дне сливного бачка для промывки унитаза.

   Резервуар для промывателя: означает устройство, встроенное в резервуар-аккумулятор воздуха, которое предназначено для слива заранее определенного количества воды в приспособления для промывки.

   Клапан для промывки означает устройство, которое сбрасывает заданное количество воды в приспособление для промывки и закрывается прямым давлением воды.

   Уклон означает падение (уклон) трубы относительно горизонтальной плоскости, выраженное в дюймах на фут длины.

   Горизонтальный ответвление означает любую трубу, идущую в сторону, которая принимает слив от одного или нескольких дренажных устройств и соединяется с основным сливом.

   Горизонтальная труба означает любую трубу или фитинг, образующий угол не более 45 градусов с горизонтом.

   Косвенный приемник отходов означает приемник, который принимает сливную сливную трубу, которая не связана напрямую с приемником, но поддерживает подходящий воздушный зазор между концом трубы и верхом слива.

   Индивидуальная вентиляция означает трубу, установленную для вентиляции дренажа арматуры.

   Впускной патрубок означает оконечный конец водяной системы, к которому присоединяется водопроводное соединение. Это может быть поворотный фитинг или конец трубы с резьбой.

   Главная означает главную артерию системы, к которой могут быть подключены ветви.

   Главный дренаж — это самая нижняя труба дренажной системы, которая принимает сточные воды от всех приспособлений в промышленном доме и направляет эти отходы к дренажному отверстию.

   Главный вентиль означает главную артерию вентиляционной системы, к которой могут быть подсоединены вентиляционные ответвления.

   Механическое вентиляционное устройство сифона означает устройство, которое автоматически открывается для впуска воздуха в дренаж арматуры над соединением уловителя, чтобы предотвратить сифонирование, и плотно закрывается, когда давление в дренажной системе равно или превышает атмосферное давление. так, чтобы предотвратить утечку газов из дренажной системы в изготовленный дом.

   Смещение означает комбинацию трубы и / или фитингов, которая выводит одну секцию трубы из линии, но в линию, параллельную другой секции.

   Шаг. См. Оценка.

   Сантехнический прибор: означает любой сантехнический прибор особого класса, предназначенный для выполнения специальной водопроводной функции. Его работа и / или управление могут зависеть от одного или нескольких компонентов, находящихся под напряжением, таких как двигатели, элементы управления, нагревательные элементы или элементы, чувствительные к давлению или температуре.Такое приспособление может работать автоматически посредством одного или нескольких из следующих действий: временной цикл, диапазон температур, диапазон давления, измеренный объем или вес, или приспособление может регулироваться вручную или контролироваться пользователем или оператором.

   Сантехнические принадлежности: означает изготовленное устройство, или сборный узел, или сборку компонентов на рабочем месте, которая является дополнением к основной системе трубопроводов, водопроводной системе и сантехнической арматуре. Принадлежности не требуют дополнительного водоснабжения и не увеличивают нагрузку на оборудование или дренажную систему.

   Сантехническая арматура означает сосуды, устройства или приборы, в которые подается вода или которые принимают жидкие или жидкие отходы для сброса в канализационную систему.

   Сантехническая система означает водопроводные и распределительные трубы; сантехника, краны и сифоны; грунтовые, сточные и вентиляционные трубы; и оборудование для очистки или водопользования.

   Первичная вентиляция. См. Главное вентиляционное отверстие.

   Сбросной вентиль означает вспомогательный вентиль, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

   Вторичная вентиляция — любая вентиляция, кроме основной вентиляции или вентиляции каждого туалета.

   Сточные воды означают любые жидкие отходы, содержащие вещества животного или растительного происхождения в суспензии или растворе, и могут включать жидкости, содержащие химические вещества в растворе.

   Сифонизация означает потерю гидрозатвора из ловушек приспособлений в результате частичного вакуума в дренажной системе, который может быть одного из следующих двух типов или их комбинации:

   (a) Самосифонирование в результате вакуума в дренажном канале арматуры, возникающего исключительно в результате разгрузки арматуры, обслуживаемой этим дренажем, или

   (b) Индуцированный сифон, возникающий в результате разрежения в дренажной системе, возникающего в результате разгрузки одного или нескольких приспособлений, отличных от наблюдаемого.

   Ловушка означает фитинг или устройство, спроектированное и сконструированное для обеспечения жидкостного уплотнения, которое предотвращает обратный проход воздуха, не оказывая существенного влияния на поток жидких отходов через него.

   Рычаг сифона означает часть дренажа приспособления между сифоном и его вентиляционным отверстием.

   Уплотнение ловушки означает вертикальную глубину жидкости, которую будет удерживать ловушка.

   Вакуумный выключатель. См. Превентор обратного слива.

   Вентиляционная крышка означает устройство или фитинг, защищающий вентиляционную трубу от посторонних веществ с отверстием в атмосферу, равным площади вентиляционной трубы, которую она обслуживает.

   Вентиляционная система — это часть трубопроводной системы, обеспечивающая циркуляцию воздуха в дренажной системе.

   Вертикальная труба означает любую трубу или фитинг, которые составляют угол не более 45 градусов с вертикалью.

   Дренаж унитаза — это часть дренажного трубопровода, которая принимает слив из каждого отдельного унитаза.

   Подключение к водопроводу — арматура или точка подключения изготовленной домашней системы водоснабжения, предназначенная для подключения к водопроводу.

   Водопроводный штуцер — съемный удлинитель, соединяющий изготовленную домашнюю водопроводную сеть с водопроводом.

   Система распределения воды означает трубопровод для питьевой воды внутри промышленного дома или постоянно присоединенный к нему.

   Влажное вентиляционное отверстие означает вентиляционное отверстие, которое также служит сливом для одного или нескольких приспособлений.

   Влажная дренажная система означает специально разработанную систему дренажного трубопровода, которая также обеспечивает вентилирование одного или нескольких сантехнических устройств через общую сливную и вентиляционную трубу.

   Гидромассажная ванна означает сантехнический прибор, состоящий из приспособления для ванны, который оборудован системой циркуляционных трубопроводов, насосом и другими принадлежностями и сконструирован таким образом, чтобы принимать, циркулировать и сливать воду из ванны при каждом использовании.

   No related posts.
