Управление нагревательным кабелем: Автоматика управления электрообогревом труб

Добавлено автор alexxlab

Содержание

Системы управления Raychem | Каталог Терм

Предназначен для точного управления нагревательным кабелем по температуре поверхности.

Предназначен для точного управления греющими кабелями по температуре поверхности во взрывоопасных зонах

Обеспечивают точное управление работой греющих кабелей

Предназначен для регулирования систем обогрева со всеми греющими кабелями Raychem BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах.

Для управления по температуре поверхности и ограничения температуры в системах электрообогрева в невзрывоопасных зонах.

Для регулирования обогрева по температуре обогреваемой поверхности в нормальных (невзрывоопасных) зонах.

Система управления цепями электрообогрева защиты от низких температур и поддержания температуры техпроцессов.

Предназначен для релейного (ВКЛ/ОТКЛ) управления температурой, предназначенный для установки в невзрывоопасных зонах.

Предназначен для установки в панели управления в невзрывоопасных зонах.

Предназначена для промышленных линий обогрева — управления температурой, обеспечения возможности местного управления и центрального мониторинга.

Обеспечивают мониторинг температуры для контроллеров семейства Raychem NGC.

Осуществляет дистанционную передачу информации о работе устройств цепи в контроллер Raychem NGC-30.

Cистема контроля, управления и энергораспределения для множественных цепей электрообогрева, используемых для предотвращения замерзания и поддержания технологической температуры.

Многоточечная электронная система контроля, управления и энергораспределения с уникальной архитектурой одноточечных контроллеров, обеспечивающей наиболее надежное решение для централизованного управления и контроля для вашей системы управления теплом.

Предназначен для управления саморегулирующимися греющими кабелями в системах защиты трубопроводов от замерзания.

Предназначен для управления саморегулирующимися греющими кабелями в системах поддержания температуры жирных сточных вод.

Контроллер RAYSTAT-ECO-10 предназначен для управления греющими кабелями, использующимися в системах защиты от замерзания. Стоимость: 44283.09 руб

Программируемый термостат с регулированием по температуре обогреваемой поверхности с реле сигнализации RAYSTAT-CONTROL-10 разработан для простого и удобного для пользователя контроля и управления греющими кабелями. Стоимость: 43717.78 руб

Этот сертифицированный EEx d термостат предназначен для регулирования систем обогрева со всеми греющими кабелями Raychem BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах. Стоимость: 49559.38 руб

Эти электронные термостаты с регулированием по температуре обогреваемой поверхности или окружающей среды обеспечивают точное управление работой греющих кабелей. Стоимость: 106719.12 руб

Электронный термостат Raychem ETS-05 с регулированием по температуре обогреваемой поверхности обеспечивает точное управление температурой для греющих кабелей. Стоимость: 80400.51 руб

Система Raychem HTC-915 — компакт­ная полнофункциональная микропроцессорная система управления обогревом. Стоимость: 132472.41 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации.

Стоимость: 72674.53 руб

Модули дистанционного управления RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых терминалом пользовательского интерфейса (модулем Raychem NGC-UIT). Стоимость: 218777.33 руб

TCON-CSD/20 — компактный электронный термостат для простого регулирования (включение/выключение) цепи обогрева. Стоимость: 22926.71 руб

2-проводный датчик Pt 100 с соединительной коробкой из армированного стекловолокном поликарбоната Стоимость: 10301.32 руб

3-проводной датчик Pt100 с соединительной коробкой из армированного стекловолокном полиэфира с четырьмя пружинными клеммами. Стоимость: 37562.11 руб

3-проводный датчик Pt 100 предназначен для использования во взрывоопасных зонах и комплектуется предварительно установленным на ввод кабеля датчика кабельным сальником Стоимость: 29836.

13 руб

Датчик Pt 100, подключенный к трансмиттеру на 4–20 мA, в соединительной коробке из армированного стекловолокном полиэфира с кабельным сальником М20 Стоимость: 78641.75 руб

Электронный термостат Raychem ETS-05 с регулированием по температуре обогреваемой поверхности обеспечивает точное управление температурой для греющих кабелей. Стоимость: 91644.02 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 87686.81 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации.

Стоимость: 87686.81 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 11871.64 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 11306.32 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 87686.81 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 87686.81 руб

Raychem HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Стоимость: 87686.81 руб

Модули дистанционного управления RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых терминалом пользовательского интерфейса (модулем Raychem NGC-UIT). Стоимость: 22110.14 руб

Модули дистанционного управления RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых терминалом пользовательского интерфейса (модулем Raychem NGC-UIT). Стоимость: 22110.14 руб

Модули дистанционного управления RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых терминалом пользовательского интерфейса (модулем Raychem NGC-UIT). Стоимость: 55149.73 руб

Обогрев открытых площадок, ступеней и дорожек

Содержание:

Для обогрева открытых площадок применяется саморегулирующийся и резистивный греющий кабель. По управлению: как принудительное ручное включение, так и автономное управление термостатом-метеостанцией в зависимости от температуры окружающей среды и наличия осадков.

Здесь смотрите нюансы установки  датчика осадков и температуры при обогрева площадок через термостат.

Так в каких же случаях при обогреве открытых площадок оптимально применить резистивный (с постоянной мощностью), а в каких саморегулирующийся греющий кабель? Это определяется их особенностями:

Резистивный греющий кабель

  • стоимость ниже, чем у саморегулирующегося кабеля (без учета термостата и датчиков)
  • сохраняет свою мощность постоянной независимо от часов выработки, то есть через 10 или 30 лет будут греть с такой же силой
  • при перегреве может перегореть поэтому требует квалифицированной, внимательной и правильной укладки
  • возможно использование только совместно с термостатом (терморегулятором) во избежание перегрева

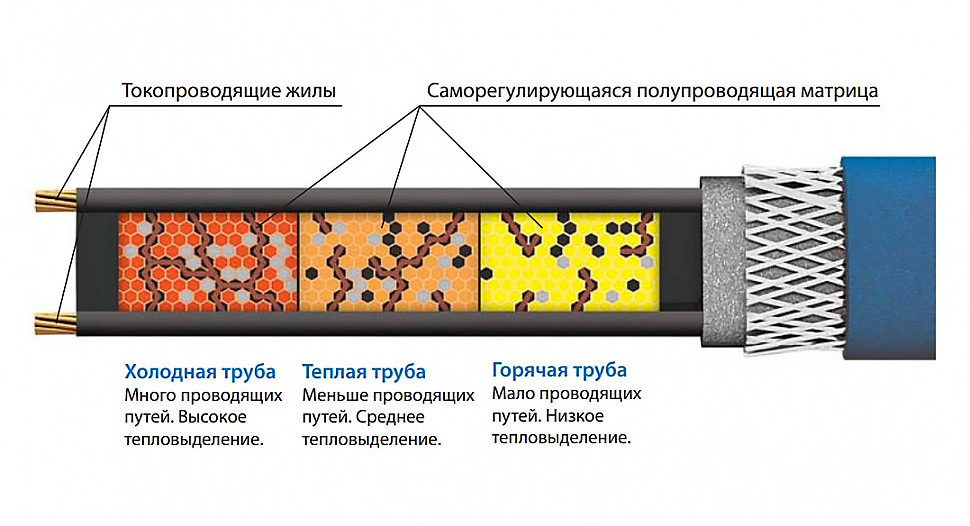

Саморегулирующийся греющий кабель

  • стоит дороже
  • Не способен перегореть при расположении ниток греющего кабеля слишком близко друг к другу, или при самопересечении поэтому прощает эти ошибки при монтаже или последующем смещении при перекладке покрытия.
  • Нагревательный кабель саморегулирующийся и поэтому не требует применения термостатов и терморегуляторов, однако эффективно может использоваться и с ними
  • Матрица саморегулирующегося греющего кабеля хоть и незначительно, но все же подвержена старению при активной его эксплуатации.

Подробнее про старение саморегулирующегося кабеля

Последний пункт означает, что если сделать, например, обогрев открытой площадки кабелем Heatus 40GSR2-CR, с номинальной мощностью 40 ватт, и нагружать его работой почти все холодное время года (осенью включать и весной выключать), то через 5-10 лет греющий кабель будет выдавать уже меньшую номинальную мощность.

Из-за меньшей мощности греющего кабеля может увеличится время, требуемое для избавления от наледи, а может и вовсе не хватить выдаваемого тепла в самые сильные морозы.

Однако выработка ресурса матрицы происходит именно при активной работе при низких температурах. Это означает, что если мы этот же кабель будем включать значительно реже, периодически, когда нам нужно, то и через 15 лет его номинальная мощность упадет незначительно, и это не повлияет на его работу.

Левая часть крыльца постоянно обогревается резистивным кабелем через термостат теплого пола, правая-саморегулирующимся кабелем-принудительное включение

Итак, для обогрева открытых площадок оптимально использовать саморегулирующийся греющий кабель в следующих случаях:

  • Хотите включать обогрев самостоятельно, когда вам это нужно, без термостатом и датчиков.
  • Планируете пользоваться периодически, от раза к разу.
  • Вы хотите сохранить средства и не платить за обогрев дорожки тогда, когда вам это не нужно.
  • Вы хотите сделать надежную, простую и безопасную систему за счет минимума элементов (без термостатов, датчиков, щитка управления). Кстати, можно саморегулирующийся кабель подключить и через термостат. Можно сначала подключать вручную, а потом, при желании добавить элементы управления обогревом в виде термостата и датчиков.

Резистивный кабель используется в автономных системах обогрева открытых площадок, например:

  • Вы хотите, чтобы система обогрева работала бы всегда, независимо от того приедете вы сегодня или через две недели (управление производится как правило метеостанцией-термостатом, включающим систему, или только по датчику температуры окружающего воздуха, или в совокупности с датчиком осадков).
  • Вы хотите чтобы крыльцо и дорожки были бы всегда свободны от снега, вы не хотите ничего включать и вообще вспоминать о системе обогрева.
  • Вы готовы потратиться на оплату счета за электричество при часто работающей системе обогрева.

И если совсем кратко: Саморегулирующийся кабель надежнее (не перегревается), не требует термостата, можно включать прямо в розетку или в щиток, но слабеет с годами при постоянном использовании. Резистивный кабель не теряет мощности со временем, но требует использования терморегулятора, более требовательный к укладке и есть риск перегорания в случае, если что-то не так.

Варианты управления обогревом открытых площадок

  • Самый простой вариант: саморегулирующийся греющий кабель включается непосредственно в розетку или в щиток и включается вручную когда это необходимо. Саморегулирующийся кабель можно использовать со всеми терморегуляторами.
  • Простой вариант с применением резистивного кабеля: обогрев дорожки или крыльца может быть сделан резистивным кабелем через обычный датчик теплого пола, чтобы защитить греющий кабель от перегрева.
  • С применением термостата и датчиков: система обогрева управляется термостатом по показанию датчиков температуры воздуха и наличия осадков.

Возможны варианты компоновки и совмещения вариантов управления. Это оправдано в случаях, когда, например, установлено ограничение по потребляемой мощности(как иногда бывает в коттеджных поселках).Можно главный въезд и тропинку сделать резистивом, управляемым от метеостанции, чтобы всегда были бы без наледи. А остальные площади, которые не хватит мощности греть одновременно, обогревать саморегулирующимся кабелем, который будет включаться вручную при выключенной основной секции.

Слева резистивный кабель-въезд в гараж, справа саморегулирующийся-дополнительная парковка для гостей

Расчет мощности для обогрева открытых площадок

Необходимо привести 300-350 Ватт на квадратный метр обогреваемой поверхности. Приводимая мощность зависит от толщины прослойки между греющим кабелем и поверхность.

Например нужно обогреть дорожку 0,8 м шириной и 3 м длиной, получается 2,4м2
2,4*300=720 Вт

Саморегулирующегося кабеля Heatus 40GSR2-CR с номинальной мощность 40 Вт/м нужно взять 18 метров (720/40=18).
Резистивный кабель идет комплектами с фиксированной длиной и мощностью, и нужно подобрать ближайший больший. На примере зарекомендовавшего себя двужильного резистивного прогревочного кабеля готового к укладке TXLP/2/28 DEFROST SNOW (TWIN) выбираем секцию 890 Вт (31,78 м), либо его российский аналог СТН НРК 30 Вт/м, секция на 885Вт (29,5м).

Важный нюанс при обогреве ступеней крыльца стандартной ширины(30см) саморегулирующимся кабелем: оптимально брать Heatus 30GSR2-CR с номинальной мощность 30 ватт, и класть в 3 нитки с интервалом 10 см. Получается как раз 300 Вт на м2. Тогда как 2 нитки Heatus 40GSR2-CR может оказаться недостаточно, а 3 нитки слишком много.

Саморегулирующийся греющий кабель уложен на ступени в проштробленные пазы

Варианты монтажа греющего кабеля

  1. на пластиковую сетку, разложенную по всей обогреваемой поверхности
  2. на монтажные ленты, предварительно зафиксированные дюбелями
  3. в проштробленные пазы, предварительно фиксировать можно грузом и малым количеством раствора

Высчитывается расстояние между нитками греющего кабеля, и кабель фиксируется хомутами к сетке или язычками монтажной ленты.

Фиксируем саморегулирующийся нагревательный кабель Heatus 40GSR2-CR хомутамиФиксация резистивного кабеля на сетке хомутами.

Прокладка кабелей для высокотемпературных применений

Наши изготовленные на заказ пластиковые компоненты для высокотемпературных применений, разработанные для ваших индивидуальных потребностей.

Высокая температура является ключевой проблемой в автомобильной, аэрокосмической, железнодорожной, судостроительной и химической промышленности. Инженеры снова и снова сталкиваются с проблемами, связанными с высокими температурами. Мы разрабатываем индивидуальные продукты, такие как термостойкие кабельные стяжки из пластика, термостойкие изоляционные изделия или термостойкие рукава, чтобы удовлетворить ваши индивидуальные требования. Мы заменяем металл пластиком , таким как PA46, PEEK и E/TFE (Tefzel ® ) — даже в условиях высокой рабочей температуры — без ущерба для качества и производительности.
Наши клиенты пользуются многими преимуществами термостойких пластиков, таких как

  • Химическая стойкость
  • Уменьшенный вес
  • Больше гибкости
  • Простота обработки.

Основная компетенция HellermannTyton включает в себя разработку и производство пластмассовых деталей, изготовленных методом литья под давлением, как в однокомпонентной, так и в многокомпонентной технологии. Наш многолетний опыт в производстве высококачественных пластиковых компонентов для кабельных систем воплощен в нашей Технологический центр .

Хотите обсудить требования и решения для высокотемпературных применений?
Ваши предложения вдохновили нас на создание нового продукта, отвечающего требованиям вашего приложения.
Свяжитесь с нами!

Далее мы хотели бы обратить внимание на компетенцию HellermannTyton в области решений для прокладки кабелей методом литья под давлением, изготовленных из высокоэффективного высококачественного термопластика, такого как PEEK, PA46 и E/TFE, — продуктов, предназначенных для работы в условиях высоких или меняющихся температур.

Кстати, у нас также есть компетентность в области солнечной энергетики – много экспертных знаний и инновационных решений, некоторые из которых специально разработаны для солнечной энергетики. Узнайте больше здесь:



Изделия для укладки кабеля из PEEK для применения при высоких температурах до +240 °C

Термостойкий материал PEEK считается одним из самых эффективных термопластов на рынке.
Продукция HellermannTyton, изготовленная из полиэфирэфиркетона (PEEK), предназначена для использования в опасных средах и подходит для применения в условиях, когда температура может достигать +240 °C (постоянная рабочая температура).
Наряду с отличными свойствами радиационной стойкости, PEEK обладает высокой устойчивостью к химическим веществам. Продукты PEEK подходят для использования в различных областях и отраслях промышленности.

Мы заменяем металлические компоненты решениями из пластика. Благодаря своим комбинированным свойствам PEEK можно использовать вместо металлических компонентов, чтобы обеспечить уникальные преимущества в весе в ваших приложениях.
