Автор: admin | 29.04.2016

Микрометр представляет собой универсальное устройство, применяемое для определения линейных размеров контактным способом. От штангенциркулей приборы отличаются более высокой точностью измерения (цена деления современных микрометров обычно составляет не более 0,01 мм). Несмотря на достаточно высокую техническую сложность, устройства данного типа известны западной цивилизации с 16 века.

Какие бывают микрометры?

Современные микрометры производятся во множестве модификаций и позволяют выполнять измерения объектов самого разного типа и формы. Приборы пригодны для замера толщины стенок труб, листовых материалов, металлообрабатывающего инструмента, проволоки, наружных проточек, канавок, выступов и пазов. Некоторые представленные на рынке микрометры поставляются в наборах, содержащих большое количество насадок, существенно расширяющих область применения инструментов.

Основные разновидности приборов в зависимости от области применения:

• гладкие;
• рычажные;
• листовые;
• трубные;
• проволочные;
• призматические;
• резьбо- и зубомерные;
• универсального типа.

В зависимости от способа размещения различают микрометры ручного и настольного типов. Также приборы различаются типом отсчетного устройства – в классических моделях используется механический барабан с нанесенными делениями, в то время как электронные снабжены цифровой индикацией. По сравнению с механическими микрометрами, такие инструменты обладают рядом преимуществ, среди которых – возможность моментального обнуления, переключения между метрической и имперской системой мер, а также относительного измерения. Некоторые модели поддерживают обмен данными с ПК посредством проводного или беспроводного интерфейса.

Как пользоваться микрометром?

Перед первым использованием микрометра рекомендуется ознакомиться с особенностями индикации данного прибора. В случае с обыкновенным механическим инструментом, расположенная горизонтально неподвижная шкала отображает целые миллиметры, в то время как дополнительная вертикальная шкала, нанесенная на барабан, используется для подсчета долей миллиметра. При изучении работы микрометра рекомендуется перепроверять показания штангенциркулем – это позволит быстро выявить и устранить ошибку прежде, чем она войдет в привычку.

Приступая к измерению, убедитесь, что рабочие поверхности находятся на достаточном удалении от измеряемой детали – это поможет избежать царапин и других повреждений. Следует учитывать, что твердость пятки и микрометрического винта микрометра значительно превосходит твердость большинства материалов.

Для точного измерения следует, не прилагая излишнего усилия, прижать пятку к детали, после чего повернуть микрометрический винт до срабатывания трещотки. Для получения корректных показаний микрометрический винт следует зафиксировать при помощи стопорного механизма – это поможет избежать случайного поворота винта при снятии показаний.

Работая с микрометром, держите инструмент за скобы таким образом, чтобы видеть шкалу с нанесенными делениями. Это позволит быстро и точно снять показания, не перекладывая прибор в другую руку.

Выполняя замер диаметра валов и труб, проконтролируйте, чтобы измерительные поверхности располагались в максимально удаленных друг от друга точках. Начинать измерение следует с плотного прижатия пятки, следующий шаг – последовательное выравнивание микрометрического винта в осевом и радиальном направлениях.

При работе с микрометром прилагайте усилие к трещотке, а не к микрометрическому винту. Невыполнение этого правила может стать причиной неточных измерений, а также деформации детали. Регулярно проверяйте точность микрометра при помощи эталона.

Подробнее по теме

Заказать микрометр по доступным ценам в компании Мир Станочника.

Раздел: Статьи Метки: микрометры, призматические, резьбо и зубомерные © «Мир Станочника» 2006 — 2023

Scroll Up

калибры, измерительный инструмент, жд шаблоны

Назначение микрометров

Микрометр – прибор, измеряющий линейные размеры различных мелких деталей контактным способом, посредством механизма, микропара гайка-винт, с точностью (до 2мкм). Таковой измерительный инструмент микрометр основан на действии движения винта по оси посредством вращения его в гайке, которая неподвижна. Перемещаясь вдоль оси, винт может только пропорционально углу поворота вокруг оси. На стебле прибора нанесена шкала, по которой отсчитываются полные обороты, а их доли размечены на барабане. В приборе микрометр единица измерения – микрон (мкн). Оптимальное перемещение гайки по длиннее не более 25мм, происходит это из-за невозможности изготовления на больших длинах винта с точным шагом. Поэтому микрометр прибор, имеющий несколько видов в зависимости от длин измерения.



Первым из них идет микрометр 0 25, это означает пределы его измерения с нуля до двадцати пяти микрон. Шаг винта 0,5/1мм, отсюда цена деления микрометра, на барабане соответственно их 50/100, тогда отсчет будет 0,05/0,01мм. Точность микрометра варьируется от его предназначения и достигает 0,001мм. По принципу работы типы микрометров подразделяют на настольные и ручные, а по конструктивному исполнению и назначению эти приборы делят на рычажные, трубные, гладкие, листовые, зубомерные и резьбомерные со вставками. В оптическом приборостроении применяются угломерные микрометры, для геодезических приборов (теодолит). В этой же сфере используется окулярный микрометр. В деятельности, где происходит бесконтактное измерение диаметров, толщин, зазора, ширины объектов, контроль уровней сыпучих и жидких веществ применяются оптические микрометры, здесь же также применяют лазерные микрометры, но точность их более высока.



В микроскопах используют для наблюдений окуляр микрометры, достаточно высокоточное определение размеров исследуемых объектов. Появившиеся внутренние микрометры также имеют ряд преимуществ, они могут отцентрировать скважины и произвести их измерение, выгодно использовать в слепых скважинах, допускается их присоединение на штанги и опускание на большие глубины. Особым спросом пользуются у автолюбителей микрометры для регулировки клапанов, несомненно, работы с их помощью легко исполняются, да и точность гораздо лучше отверток и щупов. Микрометры гладкие (МК) применяют в измерениях наружных размеров деталей, выпускаются для измерений изделий до 300мм. Микрометры рычажные (МР) измеряют линейные наружные размеры прецизионных изделий, в промышленном производстве, высокоточные, с ценами делений 0,001мм/0,002мм.

Ищете где купить микрометр?

Микрометры гладкие электронные для быстроты в работе при замерах наружных изделий считаются более удобными, считывание данных происходит моментально. Удобство электронного блока неоспоримо. О точности говорит цена деления микрометра 0,001мм/0,00005\». Зачастую в объявлениях можно прочесть продам микрометр, конечно цена его ниже магазинной, но имейте в виду, возможно, он побывал не в одних руках и как с ним обращались неизвестно. Насколько изменилась погрешность микрометра, такого б/у измерителя, нужно будет еще проверять, что тоже будет стоить денег. В общем если решили: куплю микрометр, то отправляйтесь в специализированный магазин, или загляните на инет сайты, забив в поисковик слова «микрометр купить». Выбор огромный каждый стремиться продавать качественный товар и даже доставить его Вам на дом.



Здесь же онлайн можно получить необходимую информацию, не тратя время на очереди и дорогу. Просто в режиме скайп Вам покажут, как производиться настройка микрометра выбранного Вами, объяснят правила пользования, проверка микрометров будет сделана при Вашем присутствии. Микрометры продажа, которых осуществляется INTERNET магазином нашей компании, всегда высокого качества. Все данные о приборах отражены в инструкциях по эксплуатации, также правильная настройка микрометра и как определить погрешность микрометра. Все приобретенные у нас приборы имеют гарантию. Если Ваш выбранный для покупки объект микрометр, то Вы заглянули по адресу. Мы всегда предоставим Вам помощь, профессионально проконсультировав по интересующим вопросам.

микрометров и штангенциркулей: понимание основных различий

Измерение , как и выполнение линейных измерений , таких как длина, ширина, толщина, глубина или диаметр, возможно, так же стары, как и само человечество. С незапамятных времен люди использовали различные меры для количественной оценки расстояния между двумя точками; длина пальцев, локти, шаги, метры, футы, ярды.

С развитием технологий наши измерения стали настолько точными, что обычная линейка не может их правильно измерить. Вот почему 9Машинисты 0003 и другие специалисты по прецизионному производству использовали специальные инструменты для проведения точных измерений, в первую очередь штангенциркули и микрометры.

Для чего используются микрометры и штангенциркули?

Микрометры и штангенциркули, вероятно, являются одними из самых важных измерительных инструментов в машиностроении и машиностроении, поскольку они могут измерять толщину, диаметр, длину и ширину. Их объединяет то, что они оба являются прецизионными измерительными инструментами , но их главная различия заключаются в их точности и типах измерений, которые они могут выполнять.

Что такое микрометр?



Микрометры, также называемые микрометрическими штангенциркулем или винтовыми калибрами, являются чрезвычайно точными измерительными инструментами для внешних измерений, особенно толщины, хотя их можно использовать для измерения небольших внешних диаметров.

Термин «микрометр» обычно относится к наружным микрометрам, поскольку они являются наиболее широко используемыми типами микрометров. Они не так универсальны, как штангенциркули, и обычно ограничиваются только одним типом измерения, поэтому существует несколько различных типов микрометров, в том числе микрометры для наружных измерений, микрометры для измерения глубины и микрометры для внутренних измерений.

Они поставляются с различными диапазонами измерения, которые различаются каждые 25 мм или прибл. 1 дюйм (в зависимости от модели). Измеряемые диапазоны включают 0–25 мм или 0–1 дюйм, 25–50 мм или 1–2 дюйма. Есть модели, выходящие за эти пределы, некоторые из них используют диапазоны 0–600 мм или 0–24 дюйма, в зависимости от размера рамки.

Это означает, что ваш микрометр должен соответствовать измеряемому объекту. измеряемая цель должна находиться в пределах диапазона измерения микрометра.Чтобы наилучшим образом использовать микрометр, обязательно приобретите его со сменными пятками и шпинделями, иначе вам, возможно, придется купить более одной модели.

Наконец, на рынке есть две категории микрометров: аналоговые и цифровые. Аналоговые микрометры наиболее широко используются в различных отраслях промышленности, поскольку они не зависят от батарей. Несмотря на это, цифровые микрометры, оснащенные ЖК-дисплеем, становятся все более популярными благодаря простоте использования.

Что такое штангенциркуль?



Штангенциркули — это точные измерительные инструменты, которые могут точно измерять до 0,01 мм или 0,001 дюйма. Они имеют основную шкалу, прикрепленную к верхней челюсти, которая имеет метрическую шкалу с одной стороны и имперскую шкалу с другой, измеряя в миллиметрах и дюймах соответственно.

Однако нижняя челюсть имеет меньшую скользящую шкалу, называемую шкалой Вернье. Названный в честь математика Пьера Вернье, этот визуальный инструмент позволяет получить точное измерение между двумя градуировочными линиями на линейной шкале, исключая ошибку оценки, связанную с человеческим фактором. Некоторые типы, такие как штангенциркули с циферблатом, имеют циферблатные индикаторы вместо шкалы нониуса. Точно так же цифровые штангенциркули оснащены ЖК-дисплеем и становятся все более популярными из-за простоты использования.

Суппорты , хотя и в 10 раз менее точны, чем микрометры, широко используются из-за их универсальности, поскольку они могут выполнять несколько различных измерений. Например, большие губки можно использовать для внешних измерений, таких как внешний диаметр, а меньшие губки предназначены для внутренних измерений, таких как внутренние диаметры.

В дополнение к измерениям внутри и снаружи все штангенциркули оснащены лезвиями для измерения глубины, что позволяет машинистам точно измерять глубину конкретных компонентов.

Большинство штангенциркулей, которые можно найти в стандартных ящиках для инструментов, имеют размер до 152,4 мм или 6 дюймов. Однако, как и в случае с микрометрами, они также бывают разных размеров.

Основные различия между микрометрами и штангенциркулем

Между микрометрами и штангенциркулем есть четыре основных различия:

Точность

они могут принимать внутрь, снаружи , а также измерения глубины с точностью до одной тысячной дюйма (0,001 дюйма) или сотой доли миллиметра (0,01 мм), если используется метрическая шкала.

Микрометры являются измерительными приборами для чрезвычайно точных измерений . Они точны до 0,001 мм (одной тысячной миллиметра) или 0,0001 дюйма (или десятитысячной доли дюйма).

Несмотря на некоторые различия в точности, из-за рейтинга точности вы обнаружите, что микрометры имеют в десять раз более высокую точность, чем измерения штангенциркуля. Аналоговые штангенциркули обычно имеют допуск ± 0,02 мм или ± 0,001 дюйма, что означает, что измерение 0,50 мм считается в пределах 0,49.мм до 0,51 мм или от 0,018 дюйма до 0,020 дюйма.

Простота использования

Штангенциркули более просты по конструкции и поэтому более удобны и просты в использовании. С другой стороны, микрометры требуют большей точности, и если вы не будете осторожны, пятикратное измерение одного и того же компонента может привести к пяти различным измерениям.

Даже температура микрометров может незначительно повлиять на измеряемые значения при работе с высокой точностью. Для предотвращения передачи тепла от рук пользователя некоторые микрометры содержат изолированные прокладки.

Функциональность

Как упоминалось ранее, штангенциркули более универсальны, чем микрометры, которые ограничены отдельными измерениями. Кроме того, губки штангенциркуля можно использовать для разметки, хотя мы настоятельно не рекомендуем этого делать.

Диапазон размеров

Штангенциркули часто имеют более широкий диапазон измерений, обычно от 0 до 6 дюймов, в то время как микрометры имеют меньшие диапазоны измерений, обычно 0-1 дюйм или 1-2 дюйма.

Когда использовать микрометр

Микрометры предлагают меньший диапазон и считаются более специализированным инструментом по сравнению с штангенциркулем. Они в основном используются в производстве высокоточных машин и производстве деталей, поэтому вы точно будете знать, нужен ли он вам.

Когда использовать штангенциркуль

Штангенциркуль — это хорошее место для начала точной обработки и обучения считыванию точных измерений. Они также довольно универсальны, что делает их подходящими для работы в различные отрасли промышленности, от механообработки до электромонтажных работ, механики, металлообработки и механообработки . Как правило, вы хотите использовать штангенциркуль при измерении внутренних диаметров труб, основных циферблатов резьбы или других типов измерений длины/диаметра/глубины.

Резюме

Штангенциркули и микрометры являются прецизионными измерительными инструментами , но в конечном итоге они очень разные. Там, где микрометры более специализированы и предлагают более узкий диапазон измерений, штангенциркули предлагают более широкий спектр применений, жертвуя точностью ради достижения универсальности.

Оба имеют уникальные преимущества и недостатки, но они по-прежнему являются двумя наиболее важными инструментами для точных измерений в наборе инструментов механика. Если вы хотите узнать больше о точных измерениях и проверках, обязательно посетите Reid Supply и ознакомьтесь с их обширной коллекцией профессиональной литературы.



Микрометр – GaugeHow

Предварительный просмотр

Внешний/внешний микрометр

Используется для проверки наружного диаметра окружности с точностью до 0,01 мм или до 0,001 мм. Микрометр нониусного типа дает наивысшую приемлемую точность в 1 микрон, такой датчик является микрометром нониусного типа.

Как измерить микрометром?

Согласно приведенному выше рисунку последняя единица основной шкалы равна 8 мм. Нижняя шкала имеет диапазон 0,50 мм, если мы видим эту градацию, мы должны добавить 0,50 мм к фактическим показаниям.

Вторая шкала — это вращательная шкала с числом от 0 до 50. Каждое число показывает цифру после запятой. Например, в строке соответствия отображается 0,46 мм.

Точность внешнего микрометра 0,01 мм, что является очень приемлемым, точным и точным.

Существует еще один вид микрометров, называемый нониусным микрометром, точность которого также составляет 0,001 мм. Цифровые и внешние (аналоговые) микрометры соответствуют национальным или международным стандартам измерения, поскольку их единица измерения — мм или дюймы.

Стоимость цифрового микрометра немного выше внешнего. Если мы думаем, что стоимость связана с точностью, это достаточно справедливо. Стоимость может варьироваться от бренда к бренду, обычно зависит от качества используемых материалов и технологий.

Вы можете выбрать цифровой микрометр с точностью до 0,001 мм, если стоимость не имеет значения.

Некоторые наиболее известные бренды, которые известны обещанием качества, доступны на таких рынках, как Mitutoyo, Baker и т. д.

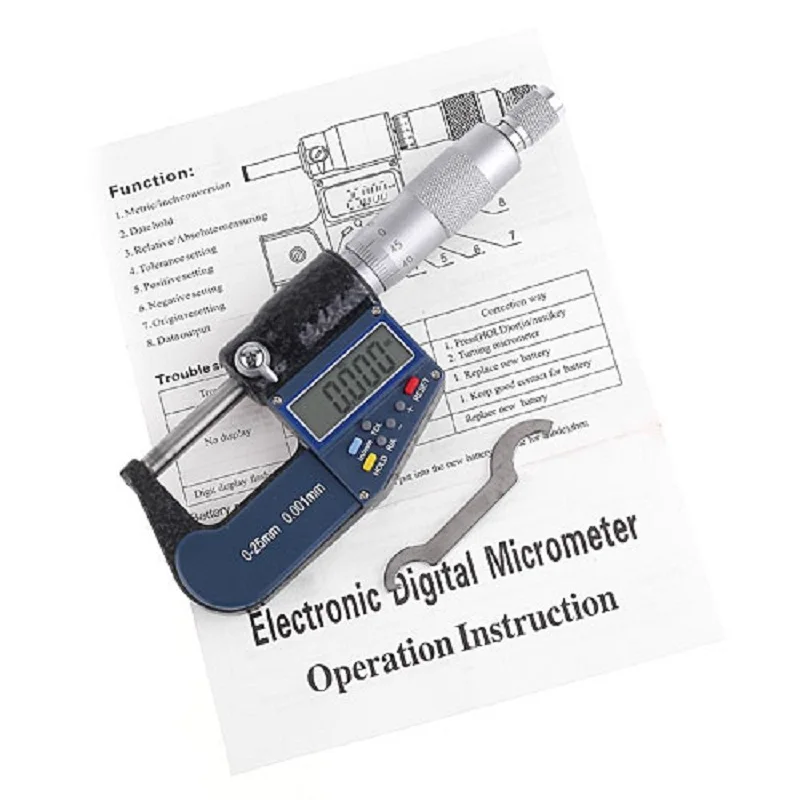

Цифровой микрометр

Цифровой микрометр

является очень популярным инструментом в наши дни из-за простоты и компактности проведения наблюдений.

Цифровой микрометр может наблюдать измерения в мм или дюймах в зависимости от наших потребностей.

Точность цифрового микрометра 0,001 мм, что является более точным и точным, чем внешний микрометр. Вы можете выбрать цифровой микрометр с точностью до 0,001 мм, если стоимость не имеет значения.

Цифровой микрометр

соответствует национальному или международному стандарту измерения, поскольку его единица измерения составляет миллиметры или дюймы.

Микрометр глубины

Мы также измеряем глубину с помощью штангенциркуля, но штангенциркуль не обеспечивает такой точности и прецизионности, потому что удлинительный стержень штангенциркуля не имеет эталона, он используется только для целей сравнения.

Микрометр глубины, используемый для точного и точного измерения глубины объекта с минимальной погрешностью 0,01 мм. Диапазон измерения составляет 25 мм, как и в микрометре, который можно изменить, заменив осадочный стержень.

Как измерить микрометром?

Принцип измерения микрометра глубины

такой же, как у внешнего микрометра. Основные отличия заключаются в направлении и положении. Шкала отсчета — вертикальный микрометр глубины, а направление отсчета — противоположное (начиная с конечной шкалы).

Спецификация

Некоторые нормальные характеристики глубиномера описаны ниже

Точность

Точность глубиномера составляет 0,01 мм, что достаточно для линейных измерений, а также является более точным, чем штангенциркуль. Вы можете выбрать цифровой микрометр глубины только для того, чтобы упростить наблюдение. Оба типа микрометров глубины обеспечивают одинаковую точность.

Стандарт

Микрометр глубины

 соответствует национальному или международному стандарту измерения, а штангенциркуль – нет (только для проверки глубины с помощью удлинительного стержня).

В основном микрометр глубины используется для проверки глубины любых объектов. В основном используется в промышленных зонах производственных предприятий.
