Маркировка светодиодных ламп и ее расшифровка

Для многих покупателей маркировка светодиодных ламп представляется набором непонятных цифр и буквенных обозначений. Но каждый пункт говорит о важном параметре изделия, а все вместе они дают полную информацию и помогают выбрать изделие с нужными параметрами.
[list]

Содержание

• 1 Мощность
• 2 Световой поток
• 3 Цветовая температура
• 4 Индекс цветопередачи
• 5 Условия эксплуатации
• 6 Тип колбы
• 7 Тип цоколя

Мощность

Этот параметр отражает количество электроэнергии, потребляемой лампой за час работы. Обозначается в Ваттах. Большинство производителей указывает мощность на лицевой стороне упаковки крупными цифрами. Рядом иногда помещают эквивалентное значение, соответствующее световому потоку аналогичной лампы накаливания. Ориентироваться на него безоговорочно не стоит, так как яркость свечения лампы зависит не только от ее мощности, но и от эффективности работы. Ниже представлено сопоставление различных типов ламп с разной мощностью, излучающих одинаковый световой поток.

Световой поток

Именно этот параметр помогает получить представление о реальной силе производимого прибором света. Измеряется он в люменах, краткое обозначение – лм. Зная оба показателя, легко определить световую эффективность лампы. Формула такова:

Световой поток/мощность = светоотдача.

Если получилось значение от 90–100 лм/Вт, значит, прибор будет светить так же ярко, как лампочка накаливания мощностью в 7–8 раз выше. Получается, что обычную стоваттную заменит светодиодный аналог на 12–15 Вт. Зная разницу мощностей, легко высчитать количество сэкономленной электроэнергии при использовании более эффективной лампы.

Цветовая температура

На эту составляющую маркировки светодиодной лампы стоит обратить особое внимание. Цветовая температура обозначается в Кельвинах. Она характеризует оттенок свечения, который может быть насыщенным или бледным желтым, белым или голубоватый.

Если вы выбираете лампу для дома, ориентируйтесь на цветовую температуру 2700 К. Таково среднее значение лампы накаливания, свет которой наиболее привычен для наших глаз, соответствует утреннему и вечернему естественному освещению.

Лампы, создающие нейтральное (3500–4 тыс. К) и холодное белое освещение (от 4 тыс. К), подойдут для кабинетов, офисных, административных, производственных помещений. Ученые доказали: свет с короткой длиной волны, то есть холодный белый, приостанавливает выработку в организме гормона мелатонина, чрезвычайно важного для нашего здоровья. Поэтому вечером и утром находиться под искусственным «дневным» освещением нежелательно. Кроме того, холодное освещение плохо влияет на сетчатку глаза ребенка, поэтому в детских помещениях устанавливаются лампы, цветовая температура которых находится на уровне 2700 К.

Индекс цветопередачи

Измеряется в Ra или CRI. Характеризует то, насколько точно освещаемый предмет сохраняет свои естественные оттенки. Индекс цветопередачи яркого дневного солнечного света равен 100 CRI. Для искусственного освещения нормальным считается показатель выше 75 CRI.

Условия эксплуатации

Производитель также указывает на упаковке, какие параметры безопасны для эксплуатации прибора освещения. К ним относятся:

• температура окружающего воздуха;
• напряжение сети и частота тока;
• пиковый ток потребления.

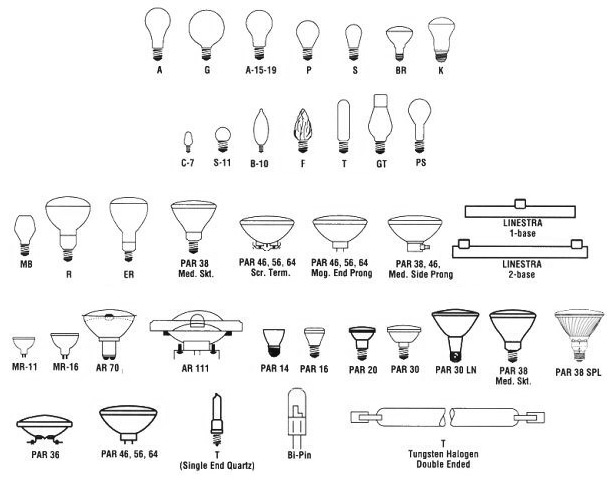

Тип колбы

В маркировки светодиодных ламп этот параметр обозначается буквой, которая показывает форму колбы, и числом, отражающим ее диаметр:

• А – грушевидная колба, как у стандартной лампы накаливания;
• G – шарообразная;
• B, C – «свеча»;
• R – «гриб».

На упаковке также указано, матовая это колба или прозрачная.

Тип цоколя

Обозначается аналогично маркировке колбы: буква отражает тип цоколя, цифра – диаметр или расстояние между штырьками. Значения для бытовых светодиодных ламп: E 27 (большой) и E14 (малый, «миньон»). Это круглые цоколи с резьбовым соединением, которые внедрил еще изобретатель Эдисон.

Есть и другие виды маркировки цоколей светодиодных ламп для потолочных светильников: GU 10, GU 5.3, G 13. Их характерная особенность – наличие двух штырьков с утолщениями или без них.

Внимательное изучение маркировки и сопоставление аналогичных параметров различных ламп помогает выбрать наиболее эффективный и качественный прибор. Главное – не торопиться с покупкой до тех пор, пока вы не найдете нужное изделие с подходящими параметрами.

Маркировка светодиодных ламп — расшифровка обозначений

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Понимая, что светодиодная лампа – это инновационный источник света, экономный в потреблении, большинство людей при этом не разбирается в маркировке этих изделий. Знать, что означают написанные на лампах буквы и цифры, просто необходимо – это поможет выбрать нужную LED-лампу, подобрать именно те параметры, которые вы желаете.

Светодиодная лампа – это не простой источник света с нитью накаливания, это сложное устройство, имеющее множество модификаций, в зависимости от которых различаются и условия их правильной эксплуатации. Для того они и маркируются, чтобы потребитель мог легко выбрать LED-лампу по нужным ему параметрам.

Содержание

1. Как проводится классификация светодиодных ламп?
2. Как маркируется LED-устройство?
3. Выбор по назначению
4. Конструктивные особенности
5. Выбор по цоколю
6. Выбор по параметрам светоотдачи и цветопередачи
7. По световому потоку
8. Значение цветовой температуры
9. Световое распределение и регулируемые лампы
10. Выбор по мощности и рабочему напряжению
11. Нюансы при выборе светодиодного источника освещения
12. Вывод

Как проводится классификация светодиодных ламп?

Маркировка светодиодных ламп проводится для ее стандартизации и вывода параметров источника LED-освещения для потребителей, чтобы проще было понять, какую именно лампу нужно купить.

С каждым днем все больше желающих перейти на светодиодное освещение, причины такой заинтересованности понятны: длительность беспрерывной эксплуатации, высокая энергетическая эффективность, скорость реакции устройства на отключение электричества, стойкость к механическим воздействиям, невысокая рабочая температура, стойкость к перепадам напряжения.

При этом эксперты отмечают, что еще недостаточно хорошо изучен вопрос о воздействии светодиодного излучения на зрение, к минусам источника этого света можно отнести потерю яркости свечения после отработки 80% своего временного ресурса.

Светодиодные лампы

Классификация параметров LED-источника освещения до потребителя доносится маркировкой изделия на упаковке:

• назначение лампы;
• тип устройства источника света;
• тип цоколя.

Кроме этих основных параметров существуют и другие факторы, влияющие на классификацию лампы. Потребителю важно, какая маркировка выносится на упаковку и что она обозначает.

Как маркируется LED-устройство?

Маркировка светодиодных ламп, расшифровка которых показывает потребителю этого изделия его технические параметры, выполняется по следующим стандартам:

1. Указание мощности светодиодного источника света, это может быть 10 W, 25 W.
2. Длительность беспрерывного периода эксплуатации, обычно пишется около 50 000 часов, но разные производители могут устанавливать собственный срок эксплуатации в соответствии с возможностями LED-устройства.
3. Литерная маркировка «А», «А+» или «А++» показывает степень энергетической экономии источника света.
4. Литерное и цифровое обозначение вида «А55» указывает на то, что у лампы стандартная колба, другого вида сочетания букв и цифр указывают на возможные ее вариации: зеркального вида, в форме свечи, матовая колба, другие формы.

Буквенное обозначение на LED-изделиях

5. Тип цоколя у источника освещения.
6. Цветовое воздействие для правильного выбора свечения лампы.
7. Яркость лампы, сила светового потока.
8. Качество передачи цвета.
9. Технические возможности работы источника света, например, область рабочего напряжения 150–240 вольт, частота сети 50/60 герц.
10. На упаковке указываются и пределы допустимых эксплуатационных температур светодиодного изделия освещения, обычно это от –40 до +40 °C.

Когда покупатель правильно оценивает возможности источника освещения по его параметрам, указанным в маркировке, тогда его приобретение будет служить ему дольше.

Выбор по назначению

Когда лампа выбирается по назначению: для дома, уличные светильники, освещение склада – во всех случаях обращают внимание на то, как выполнена маркировка ламп, характеризующая ее возможности и технические параметры.

В квартирах и частных домах часто применяются источники LED-освещения с цоколем E27, или же Е14. Часто светодиодное освещение применяется как подсветка определенных зон пространства в дополнение к основному источнику света.

Широкое применение из-за конструктивных особенностей и возможностей светового потока получили LED-источники в уличном освещении частной территории, в подсветке архитектурных объектов, а также для эффективного восприятия ландшафтного дизайна в темное время суток.

Применение LED-источников света

Конструктивные особенности

Производители делают обозначение ламп по конструктивным особенностям и подразделяют их на следующие виды:

• изделия общего применения: частные дома, квартиры, офисы;
• LED-источники освещения прожекторного исполнения, применяемые в качестве уличного освещения, для подсветки монументов, ландшафта загородного дома;
• линейные изделия, которые могут пойти на замену люминесцентных ламп по конструкции исполнения, с поворотным цоколем и трубчатой колбой.

Выбор по цоколю

Светодиодное техническое устройство, исходя из назначения, изготавливается с разного вида цоколем. Наиболее часто встречающиеся в продаже и востребованные населением – LED-лампы со стандартным видом цоколя и литерным обозначением «Е», что характеризует резьбовое соединение с патроном. Стоящая рядом с литерой цифра определяет диаметр резьбового соединения, стандартный – Е27, который отлично подходит для замены источников освещения с нитью накаливания в таких светильниках как люстры, бра, настольные лампы. Для соединения «миньон» диаметр соединений меньший, чем у стандартного вида – Е14.

В освещении территории загородного дома в прожекторных устройствах применяются светодиодные источники освещения с цоколем Е40, и, соответственно, сама колба лампы больше.

Прожекторные LED-лампы

Соединение, маркируемое литерой «G» и «U», показывает, что это двухштырьковый цоколь с утолщением: «G» говорит о наличии штырькового соединения, а литера «U» об имеющихся утолщениях на кончиках штырьков. Этот вид соединения светодиодного источника аналогичен стартерному включению в люминесцентных лампах, обозначение «GU10» расшифровывается как двухштырьковое с расстоянием между штырьками в 10 миллиметров и имеющее утолщение по концам соединения. Такие лампы часто устанавливаются в потолочных светильниках.

Потолочные LED-светильники

Производители светодиодных ламп для замены галогеновых источников света выпускают LED-лампы маркировки «GU5.3», они отлично подходят к светильникам точечного освещения пространства.

В линейных изделиях применяется цоколь маркировки «G», который показывает, что он штырьковый, а цифра, стоящая рядом, говорит о расстоянии между ними. Трубчатого вида колба и соединение «G13» дает возможность устанавливать светодиодное освещение вместо люминесцентных ламп.

В современном дизайне помещений и предметах мебельного гарнитура возможно использование подсветки накладными LED-светильниками. Для этих целей, а также для подсветки потолочного покрытия выпускается соединение «GX53».

Таблица обозначения цоколя

Выбор по параметрам светоотдачи и цветопередачи

При правильной организации освещения помещения большое значение имеет комплексность освещения пространства и правильная передача цвета освещаемого объекта. Это зависит от силы светового потока и цветопередачи изделия.

Выбирая нужный источник освещения, потребитель обращает внимание на типы колб ламп, а также на обозначение цветовой передачи лампы «Ra». Этот показатель дает понимание о способности источника освещения правильно передать натуральный цвет освещаемого объекта. В качестве эталонной величины экспертами принимается солнечный свет – 100 Ra, а LED-источники освещения имеют параметры 90 Ra. Справедливости ради надо отметить, что источники света с нитью накаливания имеют также 90 Ra, но они не настолько эффективны в других показателях.

По световому потоку

Световой поток LED-источника освещения измеряется в люменах, этот параметр важен, он показывает мощность свечения. Кроме этого световой поток характеризуется высокой эффективностью, другими словами, отношением мощности свечения (люмен) к потребляемой мощности LED-устройства (ватт), это лм/Вт, что показывает, насколько выбранная модель лампы экономична.

Для сравнения светимости LED-источников с лампами, имеющими нить накаливания, есть специальные таблицы. Источник света мощностью в 40 ватт создает световой поток в 400 люмен. Производители на упаковке указывают мощность светового потока, у светодиодных ламп этот показатель в разы выше, чем у простой лампы. Выбирая лампу по этим параметрам, необходимо принимать во внимание, что светодиодный источник света уменьшает свою яркость свечения, когда время его эксплуатации вырабатывается.

Значение цветовой температуры

В отличие от простой лампы с нитью накаливания, которая имеет единственный цвет – желтый, LED-источники освещения могут передавать большой спектр цветовой гаммы. Когда строится шкала цветопередачи, в основу берется цвет разгоряченного металла, а за единицу измерения принимаются кельвины. По температуре цвета дневной свет экспертами приравнивается к температуре в пределах 4 000-6 000 градусов по кельвину, а металл, который раскалили – к 2 700 градусов К.

Цвета с температурой больше 6 500 градусов К специалисты относят к холодному свечению с голубоватым оттенком. Выбирая домой лампу, надо всегда принимать во внимание эти параметры, так как при разном освещении пространства по-разному могут отображаться предметы обстановки квартиры, что влияет на чувствительность глаз.

Таблицы соотношения цвета и температуры

Световое распределение и регулируемые лампы

Преимущество светодиодов перед обычными источниками света в том, что они могут создавать направленное освещение, иными словами, светят перед собой. Эта способность хорошо применяется в лампах для ночников, в зональном освещении квартиры.

Для того чтобы добиться равномерного освещения пространства, LED-лампы комплектуются рассеивателем или установкой в лампе светодиодов под разным углом. Световой поток с применением этих способов может распространяться на 60 или 120 градусов.

Аналогично лампам с нитью накаливания светодиодные лампы можно регулировать, для этого нужен диммер, специальный регулятор. В сравнении с люминесцентными экономными лампами это преимущество, так как у тех нет такой возможности. Используя регулятор в помещении, добиваются комфортного освещения. Надо отметить, что такой возможностью обладают не все лампы этого вида, необходимо обращать внимание на маркировку на упаковке.

Выбор по мощности и рабочему напряжению

Каждый покупатель электрической лампочки изначально обращает внимание на мощность изделия и рабочее напряжение. Параметр потребляемой мощности играет значительную роль в потреблении электрической энергии и в квартире, и в уличном освещении.

Рабочее напряжение для светодиодной лампы – важный показатель, обычно это 12 вольт постоянного напряжения, его обеспечивает драйвер при помощи преобразования 220 вольт и переменного тока в нужные параметры. Благодаря драйверу лампы этого типа работают от сети 220 вольт. Параметр питания светодиодного источника может быть разный – от 12 до 24 вольт, а также ток может быть переменным или постоянным. Все данные указываются на маркировке изделия.

Нюансы при выборе светодиодного источника освещения

Специалисты не рекомендуют устанавливать LED-источники освещения в детских комнатах, они имеют даже при теплом свете оттенки синего, что тонизирует поведение детей. Всегда обращайте внимание, выбирая лампу, на маркировку соединения, оно должно быть таким же, как на патроне.

К сожалению, достаточно часто изготовители светодиодных ламп завышают срок гарантийной эксплуатации. Поменять лампу можно по чеку из магазина. Также надо вернуть обратно лампу, имеющую пульсацию в свечении, даже малозаметная, она может навредить зрению. Проверяется это просто – надо камеру вашего смартфона навести на источник света, если появится мигание, значит, есть пульсация.

Хороший производитель светодиодных ламп всегда на упаковке оставляет свои контакты, если таких нет, то надо отказаться от приобретения данного изделия.

Вывод

Качественная работа выбранной вами светодиодной лампы во многом зависит от параметров вашей электрической сети: чем меньше колебаний, тем дольше будет работать источник света. LED-лампы не относятся к дешевой покупке, по этой причине надо всегда обращать внимание на имеющуюся маркировку на упаковке, учитывать все параметры, которые может дать источник света.

Понравилась статья? Поделиться с друзьями:

Объяснение маркировки светодиодных ламп

— Просто блог о светодиодном освещении

Вы когда-нибудь покупали светодиодную лампу и были перегружены маркировкой?

С таким количеством светодиодного жаргона, используемого в маркировке, это может сбить с толку, когда вы поймаете себя на мысли, что я просто хочу новую лампочку! Итак, вот ваше руководство по маркировке светодиодов, надеюсь, оно прояснит любую путаницу и поможет вам найти подходящую лампу для вас.

---

Люмены вместо ватт

Традиционно при замене лампы накаливания вы просто ищете лампочку мощностью 60 Вт (например). Но теперь, с производством светодиодных ламп, компактных люминесцентных ламп и галогенных ламп, мощность, которую вы ищете, может больше не существовать и может не давать истинного представления о светоотдаче лампы. Например, светодиодные лампочки невероятно эффективны, поэтому для достижения той же яркости им может потребоваться лишь небольшое количество энергии. Лучший способ найти правильную яркость лампы для вас — это определить люмены. Это мера яркости, выдаваемая лампой, и отличный ориентир, который можно использовать при сравнении различных ламп, будь то галогенные, компактные люминесцентные лампы или светодиодные.

Общее руководство по замене ватт люменами:

• Лампа накаливания 100 Вт – 1600 люмен
• 75 Вт -1100 люмен
• 60 Вт – 800 люмен
• 40 Вт – 450 люмен

Это всего лишь приблизительное руководство, ищите люмены примерно в этих количествах для ваших сменных ламп, очевидно, если вы хотите, чтобы они были ярче или тусклее, просто отрегулируйте люмены по мере необходимости, чтобы найти подходящую лампочку для вас. Вы также должны учитывать, как измеряются люмены, иногда это может меняться, и люмены могут обесцениваться со временем. Все хорошие реселлеры обычно включают «домашнюю пробную версию», чтобы вы могли проверить яркость лампочек в своей среде.

---

Вт

Мощность будет по-прежнему отображаться на маркировке, но эта информация предназначена исключительно для информирования вас о том, сколько энергии потребляет лампа при включении. Он не указывает на яркость лампы, например. 4-ваттный и 7-ваттный светодиод потенциально могут давать одинаковые люмены в зависимости от эффективности.

---

Индекс цветопередачи (CRI)

Не все упаковки светодиодных светильников включают это. Если это так, вы можете использовать эту информацию, чтобы определить, насколько хорошо цвета выглядят при «искусственном» свете ламп по сравнению с естественным дневным светом. Чем выше цифра, тем ближе к дневному свету. Но также обратите внимание; цветовая температура может повлиять на то, насколько хорошо выглядят цвета. Эта статья о CRI даст вам больше информации по этой теме.

---

Цветовая температура

Цветовая температура измеряется в градусах Кельвина. Это измерение, используемое для того, чтобы показать, где в цветовом спектре можно найти свет, излучаемый лампочкой. Это полезно знать, особенно со светодиодными лампочками, так как это гарантирует, что цвет будет правильным для вашего применения. Если, например, вы заменяли галогенную лампочку в гостиной и хотите сохранить такой же теплый цвет, вы должны придерживаться до теплого белого, который обычно составляет около 3000 кельвинов. В то время как в современной кухне может потребоваться более холодный белый свет, чтобы подчеркнуть яркие цвета или особенности дизайна. Холодный белый обычно составляет около 5000 Кельвинов.

---

LED Lumen Maintenance

На некоторых продуктах отображается «Lumen Maintenance». Обычно это делается для того, чтобы показать, как быстро будет ухудшаться яркость вашего светодиода. В нем будет указана примерная температура окружающей среды и количество часов. Показанный процент сравнивает первоначальный выход лампы (люмен) с яркостью лампы после периода использования. Например, на лампочке может быть указано, что после 25 000 часов в помещении с температурой окружающей среды 25 ˚C лампа по-прежнему дает 95,11% от его начальной яркости.

Предполагаемый срок службы лампы часто основывается на ее значении L70: это когда яркость лампы падает ниже 70% от ее первоначальной яркости и считается непригодной для использования. Люмен полезно знать, потому что он подскажет, потеряет ли светодиод часть своей яркости очень быстро — это обычное дело для более дешевых светодиодных лампочек. Хотя они могут не упасть ниже значения L70 в течение 25 000 часов (рекомендуемый срок службы), вы можете потерять ценные люмены уже через несколько часов. Это стоит учитывать, если вы доплачиваете за лампочку с очень высоким световым потоком.

---

Рейтинг энергоэффективности

Недавно был обновлен и теперь находится в диапазоне от «A» до «G». Если вы приобрели лампу более года назад, этикетки на упаковке могут быть до «A++».

Эта этикетка предназначена для того, чтобы вы знали, насколько энергоэффективна ваша лампочка. Светодиодные лампочки всегда будут в верхней части рейтинга энергоэффективности; A — лучший, а G — наименее эффективный.

---

Срок службы

На вашей маркировке также может быть указан срок службы. Это ожидаемый срок службы лампы при использовании в оптимальных условиях. Дважды проверьте своего поставщика; редко лампочка будет гарантирована в течение этого периода времени. Внешние факторы часто сокращают предполагаемый срок службы, например температура окружающей среды в помещении, использование драйверов/переключателей, совместимых со светодиодами, и многое другое. Вы должны проконсультироваться со своим поставщиком для получения дополнительной информации о сроке службы.

Надеюсь, это немного упростит вам маркировку светодиодных ламп. Не перегружайтесь предлагаемой вам информацией, как если бы она была правильно понята, она предназначена для того, чтобы помочь вам принять обоснованное решение. Помните, что завышенные значения светового потока — это еще не все, поскольку продукты с высоким световым потоком не всегда могут давать такую ​​же яркость. Срок службы часто может быть сокращен из-за других факторов, поэтому не забудьте проконсультироваться с дизайнером по свету/электриком, чтобы избежать разочарования. Теперь, когда вы вооружены этой дополнительной информацией, у вас будет больше шансов получить ее правильно с первого раза и действительно извлечь выгоду из светодиодных лампочек.

Регулируемые государством светодиодные лампы и направленные лампы малого диаметра. Часто задаваемые вопросы

Часто задаваемые вопросы о требованиях Раздела 20 к регулируемым государством светодиодным лампам и направленным лампам малого диаметра, которые вступили в силу в 2018 году. Информация будет включать общее описание, определения и подробные сведения о стандартах производительности и требованиях к тестированию.

27 января 2016 г. Энергетическая комиссия Калифорнии (CEC) приняла правила для регулируемых штатом светодиодных (LED) ламп и регулируемых штатом направленных ламп малого диаметра (норма № 15-AAER-6) с эффективным дата от 1 января 2018 г. Любые регулируемые штатом светодиодные лампы и направленные лампы малого диаметра, изготовленные 1 января 2018 г. или позднее, должны соответствовать правилам, прежде чем они могут быть проданы или выставлены на продажу в Калифорнии. Полные правила Раздела 20 по эффективности устройств можно найти в Своде правил штата Калифорния (CCR), Раздел 20.

По вопросам, касающимся ламп общего назначения (GSL), см. отдельный раздел часто задаваемых вопросов по лампам общего назначения.

Последнее обновление этой страницы состоялось 1 июля 2021 г.

Общая информация и область применения

Какова дата вступления в силу стандартов?

01. 01.2018 на лампы направленного действия малого диаметра государственного регулирования. Регулируемые государством светодиодные лампы имеют многоуровневые стандарты, которые впервые вступили в силу 1 января 2018 г., стандарты Tier 2 вступили в силу 1 июля 2019 г..

Разрешена ли сквозная продажа регулируемых государством светодиодных ламп или направленных ламп малого диаметра?

Да. Продукты, произведенные до даты вступления в силу, по-прежнему могут продаваться в Калифорнии. Любые продукты, произведенные на дату вступления в силу или после нее, должны быть сертифицированы в Системе базы данных CEC Modernized Appliance Efficiency System (MAEDbS) и соответствовать стандартам энергоэффективности, прежде чем они могут быть проданы или предложены для продажи в Калифорнии.

Какие виды продукции относятся к регулируемым государством светодиодным и направленным светильникам малого диаметра?

Государственные светодиодные лампы представляют собой светодиодные лампы белого света и комплекты для модернизации с цоколями Е12, Е17, Е26 или ГУ-24, включая всенаправленные, направленные и декоративные лампы.

Направленные лампы малого диаметра, регулируемые государством, представляют собой лампы диаметром 2,25 дюйма или менее и включают лампы с многогранным отражателем (MR16 и MR11) и лампы с параболическим алюминиевым отражателем (PAR16 и PAR11). Направленные лампы освещают определенные области в определенном направлении для сложных зрительных задач.

Более подробные описания см. в разделе «Определения» данного FAQ.

Какие формы ламп подпадают под действие стандартов на регулируемые государством светодиодные лампы?

Стандарты для регулируемых штатом светодиодных ламп применяются к лампам любой формы (исключенных форм нет), которые соответствуют трем критериям, приведенным ниже, в соответствии с определением регулируемых штатом светодиодных ламп (см. CCR, раздел 20, раздел 1602(k). )(1)):

• Лампа должна иметь цоколь E12, E17, E26 или GU24, включая светодиодные лампы, предназначенные для модернизации существующих утопленных корпусов, содержащих один из предыдущих цоколей.
• Лампа должна быть способна давать количество света, подходящее для общего освещения, то есть яркость не должна превышать 2600 люмен.
• Лампа должна излучать белый свет, то есть свет с коррелированной цветовой температурой от 2200 кельвинов (К) до 7000 К и с глубоким ультрафиолетом (Duv) от -0,012 до 0,012.

Требуются ли светодиодные лампы с настройкой цвета для соответствия требованиям Раздела 20 к светодиодным лампам, регулируемым штатом?

Да. Любой режим работы, который производит свет с Duv от -0,012 до 0,012 и коррелированной цветовой температурой (CCT) от 2200K до 7000K, должен соответствовать требованиям к светодиодным лампам, регулируемым государством Title 20. Сертификация перестраиваемой светодиодной лампы может быть выполнена с использованием одной точки данных в пределах допустимого диапазона CCT, обычно это рабочая точка с максимальной потребляемой мощностью. Режимы работы, которые излучают свет за пределами этих диапазонов Duv и CCT, не обязаны соответствовать требованиям к светодиодным лампам, регулируемым штатом 20.

Регулируются ли гибкие светодиодные ленты Разделом 20?

Нет. Гибкие светодиодные ленты не регулируются Разделом 20. Однако, если светодиодные ленты подключаются к ответвленной цепи с помощью вилки и шнура, они могут быть переносными светильниками, которые регулируются Разделом 20. Светодиодные ленты, установленные в новых жилое строительство должно соответствовать определенным требованиям Калифорнийских стандартов энергоэффективности зданий (Раздел 24, часть 6) Совместного приложения 8 (JA8) (2016).

Должен ли портативный светильник со встроенным светодиодным источником света соответствовать государственным стандартам для светодиодных ламп?

Нет. Переносные светильники со встроенными светодиодными источниками света не подпадают под действие государственных стандартов на светодиодные лампы. Вместо этого переносные светильники со встроенным светодиодным источником света должны соответствовать требованиям CCR, раздел 20, раздел 1605.3(n)(3)(A)3 в таблице N-3.

Как узнать, подпадает ли лампа, используемая только для специальных целей, под действие Раздела 20?

Требования к регулируемым государством светодиодным лампам и направленным лампам малого диаметра не зависят от конечного использования или применения и основаны только на характеристиках ламп. Лампа распространяется, если она соответствует определению регулируемой штатом светодиодной лампы или регулируемой штатом направленной лампы малого диаметра согласно CCR, раздел 20, раздел 1602(k)(1) 9.0003

Должны ли лампы, поставляемые в комплекте с потолочными вентиляторами, соответствовать каким-либо требованиям к лампам Раздела 20?

Нет. Комплекты потолочного вентилятора и лампы, с которыми они поставляются, подпадают под действие федеральных стандартов энергоэффективности и дизайна (см. 10 CFR, разделы 430.2 и 430.32(s)). Например, если светодиодная лампа поставляется в комплекте с потолочным вентилятором, лампа не обязательно должна соответствовать требованиям к светодиодным лампам, установленным в Разделе 20. Тем не менее, комплекты потолочных вентиляторов должны быть сертифицированы MAEDbS для продажи или предложения для продажи в Калифорнии.

Подходит ли комплект для модернизации светодиодов, не включающий основание E12, E17, E26 или GU24, в соответствии с Разделом 20?

Нет. Комплект для модернизации светодиодов, который не включает цоколь E12, E17, E26 или GU24, не соответствует определению регулируемой штатом светодиодной лампы и не должен соответствовать каким-либо требованиям раздела 20. Для установки светодиода комплекты для модернизации или другие продукты со встроенной светодиодной встраиваемой отделкой в ​​новых жилых домах. Дополнительные требования см. в Калифорнийских стандартах энергоэффективности зданий (раздел 24, часть 6) Совместного приложения 8 (JA8) (2016).

Отвечают ли розничные продавцы за соблюдение Раздела 20? Как насчет подрядчиков по установке?

Да и да. CCR, Раздел 20, раздел 1609(a)(1) гласит:

«Любое лицо, включая розничного продавца, производителя, подрядчика, импортера или дистрибьютора, которое продает или предлагает для продажи прибор, который не указан в MAEDbS, является нарушением раздела 1608(a)(1) настоящей статьи и может подлежать гражданско-правовому административному взысканию за каждую единицу прибора, которая была продана или выставлена ​​на продажу».

Все участники цепочки поставок (производители, дистрибьюторы, розничные продавцы, подрядчики и импортеры) несут ответственность за внесение регулируемых продуктов в список MAEDbS до того, как они будут проданы или предложены для продажи в Калифорнии. Каждая сторона должна самостоятельно определить применимые правила для определенных типов продуктов, ссылаясь на положения Раздела 20.

Обязаны ли розничные торговцы за пределами штата соблюдать Раздел 20, если они продают осветительные приборы кому-либо в Калифорнии?

Да. Продукты, продаваемые онлайн или по почте от розничных продавцов за пределами штата конечному пользователю в Калифорнии, должны соответствовать требованиям Раздела 20, поскольку они предлагаются для продажи и продаются в Калифорнии. Модели должны быть перечислены в MAEDbS, чтобы их можно было законно продать или выставить на продажу в Калифорнии.

Где я могу найти дополнительные ресурсы, которые помогут понять эти требования?

Для получения дополнительной информации перейдите по следующим ссылкам:

• Уведомление о дате вступления в силу Уровня 2 для получения информации о стандартах Уровня 2 для регулируемых штатом светодиодных ламп.
• Уведомление об обновлении процедуры тестирования для получения информации о данных о времени до отказа.
Пакеты сертификации MAEDbS
• , которые содержат подробную информацию о том, как отправлять данные в MAEDbS.
• Досье № 15-AAER-6 для всей информации, относящейся к нормотворчеству.
• Свод правил Калифорнии (CCR), Раздел 20 для полных правил.

Определения

Где я могу найти определения, касающиеся регулируемых светодиодов и направленных ламп малого диаметра?

Определения находятся в CCR, раздел 20, раздел 1602(k)(1). Некоторые из соответствующих терминов включают следующее:

• «Регулируемая государством светоизлучающая диодная (LED) лампа» означает лампу, способную производить свет с Duv от -0,012 до 0,012, и имеющую E12, E17, E26 , или цоколь GU24, включая светодиодные лампы, которые предназначены для модернизации существующих утопленных корпусов банок, содержащих один из предыдущих цоколей. К регулируемым государством светодиодным лампам не относятся лампы с яркостью более 2600 люмен или лампы, которые не могут излучать свет с коррелированной цветовой температурой от 2200К до 7000К.

• «Регулируемый государством направленный фонарь малого диаметра» означает направленный фонарь, отвечающий всем следующим критериям:
  (1) Способный работать при напряжении 12 вольт, 24 вольт или 120 вольт;
  (2) Имеет штифтовое основание, соответствующее стандарту ANSI ANSLG C81.61-2009 (R2014), или основание E26;
  (3) Нетрубчатая направленная лампа диаметром не более 2,25 дюйма;
  (4) Имеет световой поток менее или равный 850 люмен или имеет мощность 75 Вт или менее; и
  (5) Имеет номинальный срок службы более 300 часов.

  Регулируемая государством направленная лампа малого диаметра включает лампы накаливания, светодиоды и любые другие технологии освещения, подпадающие под это определение. Регулируемые государством направленные лампы малого диаметра не включают направленные лампы с цоколем E26, в которых используются светодиоды и которые подпадают под определение регулируемых государством светодиодных ламп.

• «Направленный фонарь» означает фонарь, светоотдача которого составляет не менее 80 процентов в пределах телесного угла Π стерадиан, соответствующего конусу с углом 120°.

Метод испытаний и испытания

Какой метод испытаний необходим для светодиодных ламп?

CCR, раздел 20, раздел 1604(k)(3), указано, что требуемый метод испытаний — 10 C.F.R. раздел 430.23(ee) (Приложение BB к подразделу B или часть 430). В целях сертификации, соответствия и правоприменения положения об отборе проб в 10 C.F.R. следует использовать раздел 429.56. Дополнительные методы испытаний приведены в таблице K-1 CCR, раздел 20, раздел 1604(k)(4). Эти дополнительные методы испытаний могут потребоваться в зависимости от заявлений производителя о характеристиках, как описано в CCR, раздел 20, раздел 1607(d)(12).

Какие методы испытаний следует использовать для светодиодных ламп, являющихся комплектами для модернизации потолочных светильников?

Процедуры испытаний, используемые для комплектов модернизации светодиодных ламп потолочного освещения, аналогичны процедурам испытаний, используемым для регулируемых штатом светодиодных ламп, как указано в CCR, раздел 20, раздел 1604(k)(3).

Может ли группа производителей светодиодных ламп для тестирования?

Да, если испытуемая модель лампы является самой энергоемкой в ​​группе. Производители должны внимательно ознакомиться с 10 C.F.R. раздел 429.56 при группировке ламп для испытаний. Для каждой базовой модели светодиодной лампы должна быть испытана выборка из не менее 10 ламп. Один и тот же образец, состоящий из одних и тех же ламп, должен использоваться для проверки всех отчетных показателей. По запросу производители должны представить в CEC подробное объяснение группировки и все соответствующие отчеты об испытаниях. Если лампа из этой группы испытывается CEC в целях обеспечения соблюдения требований, она должна иметь светоотдачу, равную или превышающую репрезентативное значение, как описано в 10 C.F.R. раздел 429.56(а)(1)(ii)(А). Кроме того, лампа из группы, протестированной в целях соблюдения требований, должна соответствовать всем минимальным стандартам и критериям, применимым к лампе (например, требования к цветовой точке, индексу цветопередачи [CRI], коэффициенту мощности, номинальному сроку службы).

Можно ли тестировать семейство светодиодных ламп с разными значениями CCT, чтобы тестировать только представленную модель (наименьшее значение CCT)?

Да. Светодиодные лампы с разной цветовой температурой (CCT), индексом цветопередачи (CRI) или сроком службы можно отнести к одной и той же базовой модели, если они имеют одинаковую эффективность. Министерство энергетики США (DOE) отметило, что все продукты, включенные в базовую модель, должны соответствовать сертифицированным значениям, а продукты той же базовой модели также должны иметь одинаковую светоотдачу и электрические характеристики (включая люмены на ватт) при представлении. в литературе производителя. (81 Fed. Reg. 43403, 43416 [1 июля 2016 г.]). Производители и испытательные лаборатории должны внимательно ознакомиться с 10 C.F.R. раздел 429.56 при группировании ламп для целей испытаний. Также см. предыдущий вопрос в разделе «Тестирование»: «Может ли производитель группировать светодиодные лампы для целей тестирования?»

Должны ли светодиодные лампы с несколькими режимами работы, такими как переменная CCT или CRI, проходить испытания во всех режимах работы?

№ См. раздел 3.1.4 процедуры испытаний в 10 C.F.R. 430, приложение BB к подразделу B части 430.

«3.1.4. Включите лампу на максимальной входной мощности. Если несколько режимов возникают при одной и той же максимальной входной мощности (например, переменная CCT или CRI), производитель может выбрать любой из этих режимов для тестирования; однако все измерения, описанные в разделах 3 и 4 настоящего приложения, должны выполняться в одном и том же выбранном режиме. В отчете об испытаниях должно быть указано, какой режим был выбран для испытаний, и содержаться подробности, чтобы другая лаборатория могла использовать лампу в том же режиме».

Требуется ли минимум 10 000 часов испытаний для соответствия требованиям номинального срока службы в 10 000 расчетных часов или больше?

Нет. Требуемая продолжительность испытаний определяется в разделе 4.6 «Расчет поддержания светового потока и времени до отказа» требуемой процедуры испытаний, содержащейся в 10 C.F.R. раздел 430.23(ee) (Приложение BB к Подчасти B Части 430).

Должен ли коэффициент мощности поддерживаться на уровне 0,7 в режиме ожидания (с выключенной лампой)?

№ См. раздел 3 10 C.F.R. раздел 430.23(ee) (Приложение BB к подразделу B части 430). При измерении коэффициента мощности лампа должна работать при номинальном напряжении и максимальной входной мощности.

Какая температура окружающей среды должна поддерживаться во время испытаний на отказ для этих двух типов ламп?

CEC примет данные о времени наработки на отказ для регулируемых штатом светодиодных ламп и регулируемых штатом направленных ламп малого диаметра, которые соответствуют поправкам, вступившим в силу 22 октября 2018 г., к 10 C.F.R. раздел 430.23(ee) (Приложение BB к подразделу B части 430). Эти поправки позволяют поддерживать температуру окружающей среды на уровне 25 °C ± 5 °C или при выбранной изготовителем температуре выше 25 °C с тем же допуском ± 5 °C. Для получения дополнительной информации см. Окончательное правило, опубликованное в Федеральном реестре.

Могу ли я сертифицировать в ЦИК данные испытаний из испытательной лаборатории, которая не была утверждена ЦИК при проведении испытания?

Да. Данные могут использоваться до тех пор, пока испытательная лаборатория одобрена ЦИК на момент представления данных и если испытание было проведено в соответствии с процедурами испытаний, указанными в CCR, раздел 20, раздел 1604(k). Прежде чем лаборатория может быть утверждена, они должны заявить в своей заявке на тестовую лабораторию, что они выполнили указанную процедуру тестирования в течение последних 12 месяцев.

Стандарты и требования к характеристикам

Каковы стандарты энергоэффективности регулируемых государством светодиодных ламп и направленных ламп малого диаметра?

Регулируемые государством светодиодные фонари и фонари малого диаметра соответствуют стандартам энергопотребления в отношении номинального срока службы, эффективности, оценки соответствия и других параметров. Полные стандарты производительности см. в CCR, раздел 20, раздел 1605.3(k).

(Примечание. Регулируемые государством светодиодные лампы имеют многоуровневые стандарты. Первоначальные стандарты вступили в силу 1 января 2018 г. Затем, 1 июля 2019 г., вступили в силу более строгие стандарты Уровня 2 в отношении оценки соответствия и эффективности.)

Существуют ли регулируемые штатом светодиодные лампы, на которые не распространяются стандарты энергоэффективности?

Да. CCR, Раздел 20, раздел 1605.3(k)(2)(A) гласит, что следующие регулируемые штатом светодиодные лампы не подпадают под действие стандартов энергоэффективности:*

• Лампы с цоколем E12 со световым потоком менее 150 люмен
• Лампы с цоколем Е17, Е26 или GU24 со световым потоком менее 200 люмен

*Хотя эти лампы не обязаны соответствовать стандартам энергоэффективности, они по-прежнему регулируются и должны соответствовать требованиям к испытаниям, маркировке и сертификации для регулируемых штатом светодиодных ламп.

Для регулируемых государством направленных ламп малого диаметра, существуют ли не светодиодные лампы, соответствующие стандартам?

Требования к направленным лампам малого диаметра являются технологически нейтральными и не запрещают использование любых типов источников света, устанавливая только минимальный уровень эффективности или минимальный совокупный показатель эффективности и индекса цветопередачи, в зависимости от пути соответствия, выбранного производителем. Тем не менее, ЦИК не известно о каких-либо галогенных технологиях или технологиях накаливания, которые соответствовали бы любому пути соответствия.

Маркировка

Каковы требования к маркировке регулируемых государством светодиодных и направленных ламп малого диаметра?

CCR, Заголовок 20, раздел 1607(b) гласит, что следующее должно быть «постоянно, разборчиво и заметно отображено в доступном месте на каждом устройстве» регулируемого прибора:

• Название производителя, торговая марка или товарный знак
• Номер модели
• Дата изготовления, включая год и месяц или меньшее значение.

Примечание. Для ламп CCR, Раздел 20, раздел 1607(c)(2) позволяет наносить требуемую маркировку либо на лампу, либо на ее упаковку.

Для регулируемых штатом светодиодных ламп существуют дополнительные требования, которые необходимо выполнить, прежде чем на лампу можно будет наносить определенную информацию, относящуюся к характеристикам продукта (например, заявление о том, что лампа является диммируемой или эквивалентна лампе накаливания). Эти требования содержатся в CCR, раздел 20, раздел 1607(d)(12).

Вопросы об эквивалентности накаливания.

• Должна ли светодиодная лампа иметь диммируемую мощность, чтобы соответствовать мощности ламп накаливания? Должна ли светодиодная лампа иметь CCT 3000K или меньше, чтобы претендовать на эквивалентную мощность с лампами накаливания?
  • Нет на оба вопроса. Скорее, если производитель решит сделать заявление об эквивалентности мощности лампы накаливания для среднего винтового цоколя или всенаправленной регулируемой по состоянию светодиодной лампы с цоколем GU24, изготовленной 1 января 2018 г. или после этой даты, лампа должна иметь минимальный световой поток, указанный в таблице. K-15 в CCR, раздел 20, раздел 1607(d)(12)(C). Лампы с другими цоколями или рассеивателями не обязаны соответствовать минимальному световому потоку, указанному в Таблице K-15. Заявление об эквивалентности по мощности само по себе не считается заявлением об «эквивалентности ламп накаливания».
• Могу ли я сравнить светодиодную лампу с лампой накаливания (например, указать «замена лампы накаливания» или подобное на упаковке), если светодиодная лампа имеет CCT выше 3000K? Что делать, если светодиодная лампа не диммируется?
  • Нет на оба вопроса. Заявление об эквивалентности лампы накаливания означает, что лампа должна соответствовать всем трем требованиям, которые воспринимаются потребителями как функциональный эквивалент лампы накаливания: иметь теплую цветовую температуру, полностью диммируемую и иметь определенный уровень яркости (световой поток). См. CCR, Раздел 20, раздел 1607(d)(12)(B) для получения информации о требованиях к заявлению об эквивалентности ламп накаливания. Заявление об эквивалентности мощности имеет отдельные независимые требования, которые рассматриваются в предыдущем вопросе.

Сертификация

Требуется ли сертификация MAEDbS для регулируемых государством светодиодных ламп и направленных ламп малого диаметра?

Да. Регулируемые штатом светодиодные лампы и регулируемые штатом направленные лампы малого диаметра должны пройти сертификацию MAEDbS, прежде чем их можно будет продавать или выставлять на продажу в Калифорнии. Доступны сертификационные пакеты, которые содержат шаблон листа Excel, который можно использовать для отправки данных, и листы инструкций в формате PDF о том, как использовать MAEDbS и отправлять данные.

Если светодиодная лампа сертифицирована в соответствии с требованиями к лампам Раздела 24, нужно ли ей повторно сертифицироваться в соответствии с Разделом 20?

Да. Лампа должна быть сертифицирована отдельно в соответствии с требованиями Title 20. Сертификация MAEDbS по Разделу 24 (Стандарты энергоэффективности зданий) означает соответствие этой программе, а не соответствие требованиям Раздела 20, который представляет собой Программу эффективности бытовой техники, регулирующую продажу бытовой техники в Калифорнии.
