МСбСльная стяТка для Ρ€Π°Π·Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² соСдинСний, Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹

МСбСль Π²ΠΎ всС Π²Ρ€Π΅ΠΌΠ΅Π½Π° изготовляли ΠΈΠ· ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π·Π°Ρ‚Π΅ΠΌ собирали Π² ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. ΠŸΡ€Π΅ΠΆΠ΄Π΅ мСбСльная стяТка ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΠ»Π°ΡΡŒ Π·Π°ΠΌΠΊΠΎΠ²Ρ‹ΠΌΠΈ соСдинСниями, шипами ΠΈ клиньями, Π²ΠΏΡ€ΠΎΡ‡Π΅ΠΌ, для простых ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² обстановки Тилья этого Π±Ρ‹Π»ΠΎ достаточно. ΠŸΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ соСдинСния ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΈ сСгодня ΠΏΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΌΠ΅Π±Π΅Π»ΠΈ, стилизованной ΠΏΠΎΠ΄ старину. Π’ соврСмСнном мСбСльном производствС ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠΈ прСдставлСны ΡˆΠΈΡ€ΠΎΠΊΠΈΠΌ ассортимСнтом элСмСнтов. Π­Ρ‚ΠΎ позволяСт ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ мСбСль Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡ‹ со слоТными способами соСдинСния.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  1. НазначСниС
  2. Разновидности мСбСльной стяТки
  3. ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚
  4. БтяТка эксцСнтриковая
  5. ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка
  6. Угловая стяТка
  7. БтяТка винтовая
  8. БтяТка коничСская
  9. БтяТка для ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹
  10. ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠΊΠ°Π½Ρ‚
  11. Как ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стяТку
  12. Π’ΠΈΠ΄Π΅ΠΎ

НазначСниС

ΠŸΡ€ΠΈ сборкС мСбСльного издСлия Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½ΠΎ располоТСниС соСдиняСмых частСй конструкции, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π² процСссС эксплуатации Π½Π΅ Π½Π°Ρ€ΡƒΡˆΠ°Π»Π°ΡΡŒ Π΅Π΅ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ. Для этого ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° мСбСльная стяТка – ΠΊΡ€Π΅ΠΏΠ΅ΠΆ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄Π°Π΅Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠ»ΠΎΡ‚Π½ΠΎ ΠΈ ΠΏΡ€ΠΎΡ‡Π½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ конструктивныС элСмСнты, располоТСнныС Π² ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ (Ρ‡Π°Ρ‰Π΅ всСго ΠΏΠΎΠ΄ прямым ΡƒΠ³Π»ΠΎΠΌ) ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π°. Если ΠΏΡ€Π΅ΠΆΠ΄Π΅ мСбСль собирали Π² основном с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡˆΡƒΡ€ΡƒΠΏΠΎΠ² ΠΈ саморСзов, Ρ‚ΠΎ Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ для этого ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ стяТСк.

Вакая Π·Π°ΠΌΠ΅Π½Π° обусловлСна трСмя ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ:

  1. ΠŸΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ΠΌ эстСтичности ΠΌΠ΅Π±Π΅Π»ΠΈ, благодаря ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΡŽ стяТСк ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ становится Π½Π΅Π²ΠΈΠ΄ΠΈΠΌΡ‹ΠΌ;
  2. КаТдая Ρ€Π°Π·Π±ΠΎΡ€ΠΊΠ° ΠΌΠ΅Π±Π΅Π»ΠΈ, собранной с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡˆΡƒΡ€ΡƒΠΏΠΎΠ², сниТаСт Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ;
  3. Иногда ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° попросту Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎ конструкционным сообраТСниям.

И Π½Π°ΠΊΠΎΠ½Π΅Ρ†, ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… стяТСк позволяСт ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π±Ρ‹ΡΡ‚Ρ€ΡƒΡŽ ΠΈ ΠΏΡ€ΠΎΡ‡Π½ΡƒΡŽ сборку издСлия.

Разновидности мСбСльной стяТки

Π’ зависимости ΠΎΡ‚ Ρ†Π΅Π»ΠΈ соСдинСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… стяТСк. Они ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΠΎ Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ ΠΎΡ„ΠΎΡ€ΠΌΠ»Π΅Π½ΠΈΡŽ ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρƒ, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ.

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚

ΠŸΡ€ΠΎΡΡ‚ΠΎΠ΅ ΠΈ ΡƒΠ΄ΠΎΠ±Π½ΠΎΠ΅ использованиС сдСлало ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ (ΠΈΠ»ΠΈ Π΅Π²Ρ€ΠΎΡˆΡƒΡ€ΡƒΠΏ) Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнным Π²ΠΈΠ΄ΠΎΠΌ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°. Вакая СвростяТка состоит ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ элСмСнта – Π΅Π²Ρ€ΠΎΡˆΡƒΡ€ΡƒΠΏΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°Π·Π²Π°Ρ‚ΡŒ усилСнным Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ саморСза. Π•Π³ΠΎ ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠ»Ρ‰Π΅, ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚ΡƒΠΏΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ† ΠΈ ΠΌΠ°ΡΡΠΈΠ²Π½ΡƒΡŽ, ΡˆΠΈΡ€ΠΎΠΊΠΎ Π²Ρ‹ΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰ΡƒΡŽ Ρ€Π΅Π·ΡŒΠ±Ρƒ. Благодаря Π·Π°Π·ΡƒΠ±Ρ€ΠΈΠ½Π°ΠΌ Π½Π° Π΅Π΅ Π½ΠΈΠΆΠ½ΠΈΡ… Π²ΠΈΡ‚ΠΊΠ°Ρ…, Π΅Π²Ρ€ΠΎΡˆΡƒΡ€ΡƒΠΏ ΠΏΡ€ΠΈ Π·Π°ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Π½ΠΈΠΈ Π½Π°Ρ€Π΅Π·Π°Π΅Ρ‚ фаску Π² Π³ΠΎΡ‚ΠΎΠ²ΠΎΠΌ отвСрстии. ΠžΡ‚ этого ΠΎΠ½ Π΅Ρ‰Π΅ ΠΏΠ»ΠΎΡ‚Π½Π΅Π΅ соприкасаСтся со скрСпляСмым ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ.

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ΠΎΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Π΄Π²Π΅ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΠ°Π½Π΅Π»ΠΈ, располоТСнныС ΠΏΠΎΠ΄ прямым ΡƒΠ³Π»ΠΎΠΌ. Для этого выполняСтся ΠΎΠ΄Π½ΠΎΠΌΠΎΠΌΠ΅Π½Ρ‚Π½ΠΎΠ΅ свСрлСниС отвСрстий Π½Π° ΠΎΠ±Π΅ΠΈΡ… панСлях: ΠΏΠΎΠ΄ ΠΏΠΎΡ‚Π°ΠΉΠ½ΡƒΡŽ Π³ΠΎΠ»ΠΎΠ²ΠΊΡƒ ΠΈ ΠΏΠΎΠ΄ Ρ€Π΅Π·ΡŒΠ±Ρƒ Π²ΠΈΠ½Ρ‚Π°. Π˜Ρ… Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ свСрлом для мСбСльной стяТки ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. На ΠΏΠΎΡ‚Π°ΠΉΠ½ΠΎΠΉ Π³ΠΎΠ»ΠΎΠ²ΠΊΠ΅ Π΅ΡΡ‚ΡŒ ΡˆΠ»ΠΈΡ†Ρ‹ ΠΏΠΎΠ΄ ΡˆΠ΅ΡΡ‚ΠΈΠ³Ρ€Π°Π½Π½ΠΈΠΊ.

Π—Π°Π²ΠΈΠ½Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Ρ‹ крСстообразной ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΎΠΉ Π½Π΅ рСкомСндуСтся, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π΅ΠΉ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΊΡ€ΡƒΡ‚ΠΈΡ‚ΡŒ ΠΈΡ… Π΄ΠΎ ΡƒΠΏΠΎΡ€Π°. Если Π²ΠΎ всСх частях мСбСльной конструкции Π·Π°Ρ€Π°Π½Π΅Π΅ высвСрлСны отвСрстия ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ свСрлом для мСбСльной стяТки, ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ΠΎΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ мСбСль быстрСС, Ρ‡Π΅ΠΌ Π»ΡŽΠ±Ρ‹ΠΌ Π΄Ρ€ΡƒΠ³ΠΈΠΌ Π²ΠΈΠ΄ΠΎΠΌ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°.

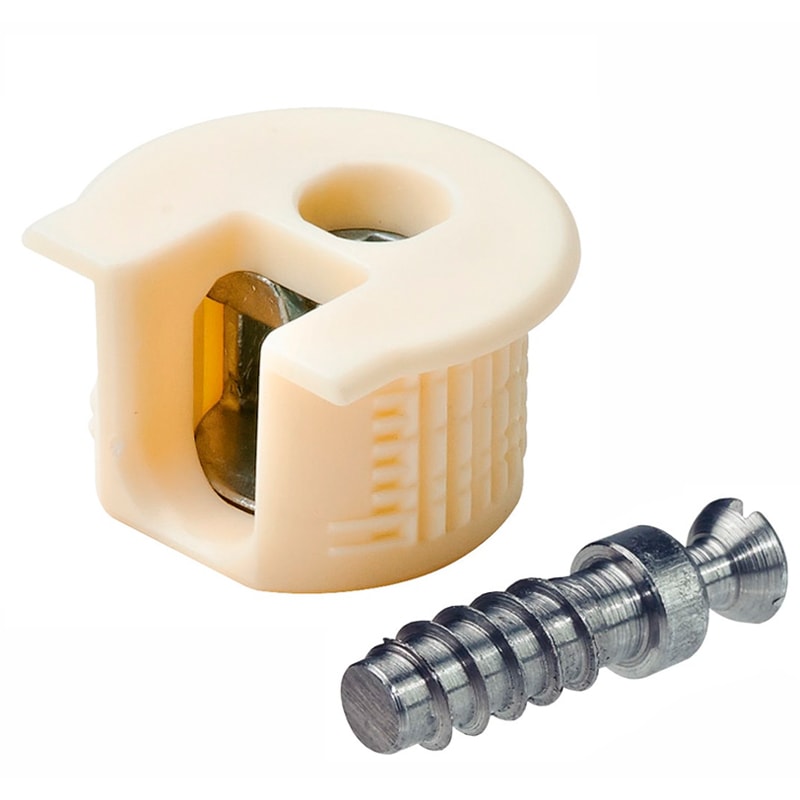

БтяТка эксцСнтриковая

ΠŸΡ€ΠΈ соСдинСнии Π“-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Ρ… ΠΈΠ»ΠΈ Π’-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ эксцСнтриковыС стяТки. Π”Π°Π½Π½Ρ‹ΠΉ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ состоит ΠΈΠ· Ρ‚Ρ€Π΅Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ:

  1. Π¨Ρ‚ΠΎΠΊΠ°, ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π³ΠΎ Π³ΠΎΠ»ΠΎΠ²ΠΊΡƒ;
  2. Π‘ΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ фиксатора, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΠΎΠ³ΠΎ эксцСнтриком;
  3. Π—Π°Π³Π»ΡƒΡˆΠΊΠΈ, ΡΠΎΠ·Π΄Π°ΡŽΡ‰Π΅ΠΉ Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹ΠΉ эффСкт.

К прСимущСствам Ρ‚Π°ΠΊΠΎΠ³ΠΎ стягивания ΠΌΠΎΠΆΠ½ΠΎ отнСсти ΡΠΊΡ€Ρ‹Ρ‚Π½ΠΎΡΡ‚ΡŒ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° (отвСрстиС Π½Π΅ высвСрливаСтся Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ сторонС ΠΌΠ΅Π±Π΅Π»ΠΈ) ΠΈ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π΅Π³ΠΎ ΠΌΠ½ΠΎΠ³ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎΠ³ΠΎ примСнСния Π±Π΅Π· риска поврСТдСния элСмСнтов конструкции. Из-Π·Π° слоТного свСрлСния, для ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΠΌΠ΅Ρ‚ΡŒ свСрло для мСбСльной стяТки, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰Π΅Π΅ Ρ€Π°ΡΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ нСсквозныС отвСрстия, эксцСнтриковый ΠΊΡ€Π΅ΠΏΠ΅ΠΆ Ρ‡Π°Ρ‰Π΅ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Π² Ρ„Π°Π±Ρ€ΠΈΡ‡Π½Ρ‹Ρ… условиях. Под эксцСнтрики Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ отвСрстия с плоским Π΄Π½ΠΎΠΌ, ΠΏΡ€ΠΎΡ‰Π΅ это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ свСрла ЀорстнСра.

ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка

ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка мСбСльная Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠ° для стягивания ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… сСкций, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΡˆΠΊΠ°Ρ„ΠΎΠ² Π½Π° ΠΊΡƒΡ…Π½Π΅ Π² Π΅Π΄ΠΈΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ. Π”Π°Π½Π½ΠΎΠ΅ Ρ€Π΅Π·ΡŒΠ±ΠΎΠ²ΠΎΠ΅ соСдинСниС комплСктуСтся Π²ΠΈΠ½Ρ‚ΠΎΠΌ ΠΈ Π²Ρ‚ΡƒΠ»ΠΊΠΎΠΉ. Π’ Π±ΠΎΠΊΠΎΠ²Ρ‹Ρ… стСнках Ρ€ΠΎΠ²Π½ΠΎ выставлСнных ΡˆΠΊΠ°Ρ„ΠΎΠ² свСрлят сквозноС отвСрстиС, Π² Π½Π΅Π³ΠΎ с ΠΎΠ΄Π½ΠΎΠΉ стороны Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π²Ρ‚ΡƒΠ»ΠΊΡƒ, Π° с Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π²ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°ΡŽΡ‚ Π²ΠΈΠ½Ρ‚. Π₯отя насСчки ΠΏΠΎΠ΄ ΠΊΡ€Π΅ΡΡ‚ΠΎΠΎΠ±Ρ€Π°Π·Π½ΡƒΡŽ ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΡƒ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ±Π΅ шляпки, слСдуСт Π·Π°ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΈΠΌΠ΅Π½Π½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π²ΠΈΠ½Ρ‚, Π° Π½Π΅ Π²Ρ‚ΡƒΠ»ΠΊΡƒ. НасСчки Π½Π° Π²Ρ‚ΡƒΠ»ΠΊΠ΅ сдСланы для удСрТания, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ½Π° Π½Π΅ ΠΏΡ€ΠΎΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Π»Π°ΡΡŒ Π² Π΄Π΅Ρ‚Π°Π»ΠΈ. Π‘Ρ‚ΡΠ½ΡƒΡ‚ΡŒ ΠΏΠ°Ρ€Ρƒ ΡˆΠΊΠ°Ρ„ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ 2 β€” 4 мСТсСкционными крСплСниями, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π»ΡƒΡ‡ΡˆΠ΅ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ Π±Π»ΠΈΠΆΠ΅ ΠΊ ΡƒΠ³Π»Π°ΠΌ. Π’ зависимости ΠΎΡ‚ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρ‹ стСнок ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°.

Угловая стяТка

Π’ мСбСльном производствС ΡƒΠ³Π»ΠΎΠ²Ρ‹Π΅ стяТки ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ достаточно Π΄Π°Π²Π½ΠΎ. Π”Π°Π½Π½ΠΎΠ³ΠΎ соСдинСния комплСктуСтся ΠΈΠ· пяти элСмСнтов:

  1. Π£Π³ΠΎΠ»ΠΊΠ° Π² Π²ΠΈΠ΄Π΅ мСталличСской пластины, согнутой посСрСдинС ΠΏΠΎΠ΄ прямым ΡƒΠ³Π»ΠΎΠΌ;
  2. ΠŸΠ°Ρ€Ρ‹ Π±ΠΎΠ»Ρ‚ΠΎΠ²;
  3. Π”Π²ΡƒΡ… Ρ„ΡƒΡ‚ΠΎΡ€ΠΎΠΊ.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Π΄Π²Π΅ ΠΏΠ°Π½Π΅Π»ΠΈ ΡƒΠ³Π»ΠΎΠ²ΠΎΠΉ стяТкой, ΡƒΠ³ΠΎΠ»ΠΎΠΊ ставят Π² мСстС ΠΈΡ… стыка. Π—Π°Ρ‚Π΅ΠΌ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Ρ„ΡƒΡ‚ΠΎΡ€ΠΊΠΈ ΠΈ Π²ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°ΡŽΡ‚ Π±ΠΎΠ»Ρ‚Ρ‹, сначала ΠΊ ΠΎΠ΄Π½ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ, Π° послС подравнивания соСдинСния ΠΈ ΠΊΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΉ. Π’ Π³ΠΎΡ‚ΠΎΠ²ΠΎΠΌ Π²ΠΈΠ΄Π΅, судя ΠΏΠΎ Ρ„ΠΎΡ‚ΠΎ, Ρ‚Π°ΠΊΡƒΡŽ Ρ„ΠΈΠΊΡΠ°Ρ†ΠΈΡŽ вряд Π»ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ эстСтичной. ΠŸΠΎΡ‚ΠΎΠΌΡƒ сСгодня ΡƒΠ³Π»ΠΎΠ²ΠΎΠΉ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ ΠΏΠΎ возмоТности Π·Π°ΠΌΠ΅Π½ΡΡŽΡ‚ Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Π΅ стяТки, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, минификс ΠΈΠ»ΠΈ ΠΆΠ΅ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. Π˜Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Π΅Π΅, Ρ‡Π΅ΠΌ мСталличСской пластины ΡƒΠ³ΠΎΠ»ΠΊΠ°.

БтяТка винтовая

Винтовая стяТка ΠΌΠ΅Π±Π΅Π»ΠΈ примСняСтся, ΠΊΠΎΠ³Π΄Π° Ρ‚ΠΎΡ€Π΅Ρ† ΠΎΠ΄Π½ΠΎΠΉ Π΄Π΅Ρ‚Π°Π»ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ ΠΊ повСрхности Π΄Ρ€ΡƒΠ³ΠΎΠΉ. Π’ Π΄Π°Π½Π½ΠΎΠΌ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ΅ всСго Π΄Π²Π° элСмСнта: Π²ΠΈΠ½Ρ‚ ΠΈ Π±ΠΎΡ‡ΠΎΠ½ΠΎΠΊ. Π’ Π±ΠΎΠΊΡƒ мСталличСского Π±ΠΎΡ‡ΠΎΠ½ΠΊΠ° цилиндричСской Ρ„ΠΎΡ€ΠΌΡ‹ ΠΏΡ€ΠΎΠ΄Π΅Π»Π°Π½ΠΎ Ρ€Π΅Π·ΡŒΠ±ΠΎΠ²ΠΎΠ΅ отвСрстиС. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²ΠΈΠ½Ρ‚ΠΎΠ²Ρ‹Ρ… стяТках Π±ΠΎΡ‡ΠΎΠ½ΠΎΠΊ Π±Ρ‹Π²Π°Π΅Ρ‚ пластмассовым, Ρ‚ΠΎΠ³Π΄Π° Π²Π½ΡƒΡ‚Ρ€ΡŒ Π΅Π³ΠΎ вкладываСтся Π³Π°ΠΉΠΊΠ°. ΠŸΡ€ΠΈ установкС этого ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ½ΠΎΠ³ΠΎ элСмСнта свСрлят ΠΏΠ°Ρ€Ρƒ отвСрстий Π½Π° повСрхности ΠΈ Π² Ρ‚ΠΎΡ€Ρ†Π΅ ΠΏΠ°Π½Π΅Π»ΠΈ. Π’ ΠΏΠ΅Ρ€Π²ΠΎΠ΅ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π±ΠΎΡ‡ΠΎΠ½ΠΎΠΊ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Π»ΠΈ совмСщСны отвСрстия Π½Π° Π±ΠΎΡ‡ΠΎΠ½ΠΊΠ΅ ΠΈ Π½Π° Ρ‚ΠΎΡ€Ρ†Π΅. Π’ΠΈΠ½Ρ‚ ΠΆΠ΅ ΠΏΡ€ΠΎΠ΄Π΅Π²Π°ΡŽΡ‚ Π² сквозноС отвСрстиС, просвСрлСнноС Π² повСрхности Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ. Π‘ΠΎΠ»ΡŒΡˆΠΎΠΉ Ρ…ΠΎΠ΄ стягивания Π΄Π΅Π»Π°Π΅Ρ‚ ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ особо ΠΏΡ€ΠΎΡ‡Π½Ρ‹ΠΌ. ЭстСтичСской ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒΡŽ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²ΠΈΠ΄Π° стяТки считаСтся Π²ΠΈΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π²ΠΈΠ½Ρ‚Π° Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ сторонС ΠΏΠ°Π½Π΅Π»ΠΈ.

БтяТка коничСская

БтяТка коничСская являСтся ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½Π½Ρ‹ΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ Π²ΠΈΠ½Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°. Для скрытия Π²ΠΈΠ½Ρ‚ΠΎΠ²ΠΎΠΉ шляпки Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ сторонС ΠΏΠ°Π½Π΅Π»ΠΈ Π² коничСском соСдинСнии Π²ΠΈΠ½Ρ‚ Π·Π°ΠΌΠ΅Π½ΠΈΠ»ΠΈ ΡˆΡ‚ΠΎΠΊΠΎΠΌ. Π’ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π²ΠΈΠ½Ρ‚Π°, проходящСго сквозь панСль, ΡˆΡ‚ΠΎΠΊ Π² Π½Π΅Π΅ лишь вворачиваСтся. Π­Ρ‚ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Ρ…ΠΎΠ΄ стягивания ΠΈ Π΄Π΅Π»Π°Π΅Ρ‚ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ ΠΌΠ΅Π½Π΅Π΅ ΠΏΡ€ΠΎΡ‡Π½Ρ‹ΠΌ.

БтяТка для ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹

ΠŸΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΊΡƒΡ…ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅Π±Π΅Π»ΠΈ примСняСтся стяТка мСбСльного стола. Когда ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Π° собираСтся ΠΈΠ· Π΄Π²ΡƒΡ… частСй, ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΏΠ°Ρ€Π½Ρ‹Π΅ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠΈ. Для Ρ‡Π΅Π³ΠΎ свСрлом ЀорстнСра Ρ„Ρ€Π΅Π·Π΅Ρ€ΡƒΡŽΡ‚ ΠΏΠΎ ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΎΡ‚Π²Π΅Ρ€ΡΡ‚ΠΈΡŽ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· частСй ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹. ΠœΠ΅ΠΆΠ΄Ρƒ отвСрстий ΠΏΡ€ΠΎΡ€ΡƒΠ±Π°ΡŽΡ‚ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ стамСски ΠΏΠ°Π·. Π’ Π½Π΅Π³ΠΎ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ струбцины. Π’ ΠΎΠ΄Π½ΠΎΠΌ Π³Π»ΡƒΡ…ΠΎΠΌ отвСрстии ΠΏΠΎΠΌΠ΅Ρ‰Π°ΡŽΡ‚ ΡΡ‚ΡΠ³ΠΈΠ²Π°ΡŽΡ‰ΡƒΡŽ Π³ΠΎΠ»ΠΎΠ²ΠΊΡƒ с Π‘-ΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΉ шайбой. Π—Π°Ρ‚Π΅ΠΌ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠ»ΡŽΡ‡Π° Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ Π·Π°ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Ρ‚ΡŒ Π‘-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Π΅ Π³Π°ΠΉΠΊΠΈ.

ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠΊΠ°Π½Ρ‚

Π‘Π°ΠΌΡ‹ΠΉ простой Ρ‚ΠΈΠΏ крСплСния – это ΡˆΠΊΠ°Π½Ρ‚. Π”Π°Π½Π½Ρ‹ΠΉ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ элСмСнт ΠΏΠΎΡ…ΠΎΠΆ Π½Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ ΠΎΡ‚Ρ€Π΅Π·ΠΎΠΊ ΠΊΠ°Ρ€Π°Π½Π΄Π°ΡˆΠ°, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ· кусочка Π΄Π΅Ρ€Π΅Π²Π°. БСгодня ΠΏΡ€ΠΈ сборкС ΠΌΠ΅Π±Π΅Π»ΠΈ ΡˆΠΊΠ°Π½Ρ‚ дополняСт ΡΠΊΡΡ†Π΅Π½Ρ‚Ρ€ΠΈΠΊΠΎΠ²ΡƒΡŽ стяТку, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΈΠ΄Π°Ρ‚ΡŒ Π΅ΠΉ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΆΠ΅ΡΡ‚ΠΊΠΎΡΡ‚ΡŒ, Π° Π² качСствС ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ элСмСнта Π΅Π³ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ довольно Ρ€Π΅Π΄ΠΊΠΎ.

Как ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стяТку

Π’Ρ‹Π±ΠΎΡ€ подходящСй мСбСльной стяТки ΠΈΠΌΠ΅Π΅Ρ‚ большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ сборкС ΠΌΠ΅Π±Π΅Π»ΠΈ. ΠžΡ‚ Π½Π΅Π³ΠΎ зависит ΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Π² Π²ΠΈΠ΄Π΅ Π³ΠΎΡ‚ΠΎΠ²ΠΎΠ³ΠΎ издСлия. РазновидностСй стяТСк довольно ΠΌΠ½ΠΎΠ³ΠΎ, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ случаС трСбуСтся ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ ΠΊ сборкС. Π’Ρ‹Π±Ρ€Π°Π½Π½Ρ‹ΠΉ Π²ΠΈΠ΄ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΌΠ΅ΡˆΠ°Ρ‚ΡŒ эксплуатации ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΈ ΠΏΠΎΡ€Ρ‚ΠΈΡ‚ΡŒ Π΅Π΅ внСшний Π²ΠΈΠ΄. Для обСспСчСния этих условий, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½ΡƒΡŽ стяТку ΠΈ Π½Π΅ Π½Π°Ρ€ΡƒΡˆΠ°Ρ‚ΡŒ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΡŽ сборки.

ΠŸΡ€Π΅Π΄ΠΌΠ΅Ρ‚Ρ‹ корпусной ΠΌΠ΅Π±Π΅Π»ΠΈ Π² основном ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для хранСния Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²Π΅Ρ‰Π΅ΠΉ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€ΠΈ ΠΈΡ… сборкС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ соСдинСний. Π›ΡƒΡ‡ΡˆΠ΅ всСго для этого ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ стяТка ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. Π­Ρ‚ΠΎΡ‚ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ позволяСт ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ Π½ΡƒΠΆΠ½Ρ‹ΠΌ ΡƒΠ³Π»ΠΎΠΌ. А благодаря отвСрстиям ΠΏΠΎΠ΄ Π΅Π²Ρ€ΠΎΠ²ΠΈΠ½Ρ‚Ρ‹, просвСрлСнным с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ свСрла для мСбСльной стяТки ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚, обСспСчиваСт ΠΊΠ°Ρ‡Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ сборку корпусной ΠΌΠ΅Π±Π΅Π»ΠΈ.

К основному нСдостатку ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ отнСсти нСэстСтичный Π²ΠΈΠ΄ шляпок, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ…ΠΎΡ‚ΡŒ ΠΈ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Π·Π°ΠΏΠΎΠ΄Π»ΠΈΡ†ΠΎ, Π½ΠΎ всё ΠΆΠ΅ Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΎΡ‡Π΅Π½ΡŒ Π·Π°ΠΌΠ΅Ρ‚Π½Ρ‹.

ЭксцСнтриковая стяТка Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ Π²ΠΈΠ΄ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°, примСняСмый ΠΏΡ€ΠΈ сборкС корпусной ΠΌΠ΅Π±Π΅Π»ΠΈ. Π•Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ‚Π°ΠΌ, Π³Π΄Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π° фасадС ΠΌΠ΅Π±Π΅Π»ΠΈ. Π“Π»Π°Π²Π½Ρ‹ΠΌ достоинством эксцСнтрикового ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° являСтся скрытая установка.

Π•Π³ΠΎ высокая нСсущая ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ обусловлСна конструкциСй. ΠšΠΎΡ€ΠΏΡƒΡΠ½Π°Ρ мСбСль являСтся сборной конструкциСй, состоящСй ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² ΠΌΠ΅Π±Π»ΠΈΡ€ΠΎΠ²ΠΊΠΈ, соСдиняСмых ΠΌΠ΅ΠΆΠ΄Ρƒ собой. Π­Ρ‚ΠΎ обуславливаСт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ примСнСния мСТсСкционной стяТки, которая ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° для стягивания рядом стоящих ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² ΠΌΠ΅Π±Π΅Π»ΠΈ.

ОсновноС ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ мягкой ΠΌΠ΅Π±Π΅Π»ΠΈ β€” ΠΊΠΎΠΌΡ„ΠΎΡ€Ρ‚Π½Ρ‹ΠΉ ΠΎΡ‚Π΄Ρ‹Ρ…. ΠŸΠΎΡ‚ΠΎΠΌΡƒ ΠΎΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎΠΉ, ΠΏΡ€Π°ΠΊΡ‚ΠΈΡ‡Π½ΠΎΠΉ ΠΈ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ достаточно Π΄ΠΎΠ»Π³ΠΎ. ΠšΡ€Π΅ΠΏΠ΅ΠΆ мягкой ΠΌΠ΅Π±Π΅Π»ΠΈ с ΠΊΠ°Ρ€Π΅Ρ‚Π½ΠΎΠΉ стяТкой Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡ‚Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈ ΠΈΠΌΠ΅Ρ‚ΡŒ эстСтичный Π²ΠΈΠ΄. Π’ ΠΈΠ΄Π΅Π°Π»Π΅ ΠΎΠ½ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π΅Π²ΠΈΠ΄ΠΈΠΌ. ВсСм этим трСбованиям ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ Π±ΠΎΠ»Ρ‚ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ с Π²Π΅Ρ‡Π½ΠΎΠΉ спутницСй Π³Π°ΠΉΠΊΠΎΠΉ.

Π‘ Ρ‚Π°ΠΊΠΈΠΌ мСталличСским ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠΎΠΌ мСбСль Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΡ‚ мСханичСскиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹Π΅ Π½Π° Π½Π΅Π΅ Π² процСссС эксплуатации. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ полукруглая Π³ΠΎΠ»ΠΎΠ²ΠΊΠ° Π±ΠΎΠ»Ρ‚Π°, которая Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ выступаСт Π½Π°Π΄ ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒΡŽ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Π½Π΅Π·Π°ΠΌΠ΅Ρ‚Π½Π° ΠΏΠΎΠ΄ ΠΎΠ±ΠΈΠ²ΠΊΠΎΠΉ, особСнно, Ссли Π½Π° Π½Π΅ΠΉ присутствуСт карСтная стяТка.

ВстроСнная мСбСль ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° для хранСния Π²Π΅Ρ‰Π΅ΠΉ ΠΈ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² Ρ€Π°Π·Π½ΠΎΠ³ΠΎ назначСния. ΠžΡ‡Π΅Π½ΡŒ часто Ρ‚Π°ΠΊΠΈΠ΅ конструкции состоят ΠΈΠ· ΠΎΠ΄Π½ΠΈΡ… ΠΏΠΎΠ»ΠΎΠΊ, установлСнных Π² Π½ΠΈΡˆΠ°Ρ… ΠΈΠ»ΠΈ вдоль стСн. ΠŸΠΎΡ‚ΠΎΠΌΡƒ Π»ΡƒΡ‡ΡˆΠΈΠΌΠΈ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°ΠΌΠΈ для Π½ΠΈΡ… ΠΌΠΎΠ³ΡƒΡ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Ρ‹ ΠΈ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹Π΅ ΡƒΠ³ΠΎΠ»ΠΊΠΈ. Если Π² конструкции встроСнной ΠΌΠ΅Π±Π΅Π»ΠΈ Π½Π΅ прСдусмотрСна установка фасадов, цСлСсообразно ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π² качСствС ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° эксцСнтрики ΠΈ минификсы. Π­Ρ‚ΠΈ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ½Ρ‹Π΅ элСмСнты ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π±Π΅Π· сквозного свСрлСния, Ρ‡Ρ‚ΠΎ позволяСт ΡΠΎΡ…Ρ€Π°Π½ΡΡ‚ΡŒ эстСтичный внСшний Π²ΠΈΠ΄ конструкции.

БСгодня особСнно популярна мСбСль, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ сдСланы ΠΈΠ· стСклянных ΠΏΠΎΠ»ΠΎΡ‚Π΅Π½. Они достаточно Ρ…Ρ€ΡƒΠΏΠΊΠΈΠ΅, ΠΏΠΎΡ‚ΠΎΠΌΡƒ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ для ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΈΠ· стСкла Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠΌΠ΅Ρ‚ΡŒ большой запас прочности ΠΈ СстСствСнно ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ ΠΈΠ· Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².

По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ для Π΅Π΅ стяТки Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ мСталличСских ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ΅ΠΉ (Π·Π°ΠΆΠΈΠΌΡ‹, Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ) Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅ с Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠ°ΠΌΠΈ. Для ΠΈΡ… установки ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ свСрлСниС, Π½ΠΎ ΠΈ ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ Π½Π° ΠΊΠ»Π΅ΠΉ.

Π’ΠΈΠ΄Π΅ΠΎ

Π²ΠΈΠ΄Ρ‹ мСбСльной стяТки, особСнности примСнСния мСбСльного ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°

МСбСльная стяТка примСняСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² производствС ΠΌΠ΅Π±Π΅Π»ΠΈ. ΠŸΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΌΠ΅Π±Π΅Π»ΠΈ Π½Π΅ слСдуСт ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ Π²Π·Π°ΠΌΠ΅Π½ мСбСльной стяТки, Ρ‚.ΠΊ. ΠΎΠ½Π° ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ особыми свойствами, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ±Π»Π΅Π³Ρ‡Π°ΡŽΡ‚ сборку ΠΌΠ΅Π±Π΅Π»ΠΈ, Π½ΠΎ ΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΡΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ. Π”Π°Π»Π΅Π΅ рассмотрим Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ часто примСняСмыС Π²ΠΈΠ΄Ρ‹ мСбСльной стяТки ΠΈ ΠΈΡ… особСнности.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ ЭксцСнтриковая стяТка ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ БтяТка для ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹ ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ»ΠΎΠΊ

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚

Π‘Π°ΠΌΡ‹ΠΉ распространСнный Π²ΠΈΠ΄ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° это ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. ΠžΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ самый простой Π² использовании. Π‘ Π΅Π³ΠΎ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ мСбСль ΠΏΡ€ΠΎΡ‰Π΅ ΠΈ быстрСС, Ρ‡Π΅ΠΌ с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²ΠΈΠ΄ΠΎΠ² мСбСльной стяТки. ОсобСнно Ссли Π²ΠΎ врСмя сборки прСдстоит ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ отвСрстия ΠΏΠΎΠ΄ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π° ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ Π΄Π²Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90 градусов.

Рис.1.Β ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ — примСняСтся для соСдинСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90 градусов. Π”Π²Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ 2-мя Π²ΠΈΠ½Ρ‚Π°ΠΌΠΈ-ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ устанавливаСтся Π½Π° расстоянии 3-7 см ΠΎΡ‚ Ρ‚ΠΎΡ€Ρ†Π° соСдиняСмых Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ.

Для установки 1 Π²ΠΈΠ½Ρ‚Π°-ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ 2 отвСрстия Π² соСдиняСмых дСталях: Π² Ρ‚ΠΎΡ€Ρ†Π΅ ΠΏΠ΅Ρ€Π²ΠΎΠΉ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ Ρ€Π΅Π·ΡŒΠ±Ρƒ (Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ свСрла 5 ΠΌΠΌ), Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ Π³ΠΎΠ»ΠΎΠ²ΠΊΡƒ (Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ свСрла 6 ΠΌΠΌ).

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎ Π±Ρ‹ ΡΡ‚ΡΠ½ΡƒΡ‚ΡŒ Π΄Π²Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ Π΄Π²Π° отвСрстия. Одно Π² ΠΎΠ΄Π½ΠΎΠΉ Π΄Π΅Ρ‚Π°Π»ΠΈ, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Ρ€Π°Π²Π½Ρ‹ΠΌ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρƒ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π°, Π΄Ρ€ΡƒΠ³ΠΎΠ΅, Π² Ρ‚ΠΎΡ€Ρ†Π΅ Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π΄Π΅Ρ‚Π°Π»ΠΈ, мСньшСго Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° Ρ€Π°Π²Π½ΠΎΠΌΡƒ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρƒ Ρ€Π΅Π·ΡŒΠ±ΠΎΠ²ΠΎΠΉ части.

Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, для этого ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ свСрла Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 6 ΠΈ 5 ΠΌΠΌ соотвСтствСнно. Однако Π² ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ Π΅ΡΡ‚ΡŒ ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ΅ свСрло для ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ свСрлСния отвСрстий. Π­Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ. НС трСбуСтся постоянно ΠΏΠ΅Ρ€Π΅ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ свСрла ΠΈΠ»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π΄Π²Π΅ Π΄Ρ€Π΅Π»ΠΈ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ.

Рис.2.Β Π‘Π²Π΅Ρ€Π»ΠΎ для ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π°. ΠŸΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ отвСрстиС ΠΏΠΎΠ΄ 1 Π²ΠΈΠ½Ρ‚-ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ сразу Π² Π΄Π²ΡƒΡ… дСталях ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅Ρ‚ ΡƒΠ³Π»ΡƒΠ±Π»Π΅Π½ΠΈΠ΅ для шляпки ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π°. Π£Π²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ сборки ΠΌΠ΅Π±Π΅Π»ΠΈ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅ΠΌ Π½Π° 50%.

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ это ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ, Π½ΠΎ ΠΎΠ½ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ нСдостатками ΠΈ особСнностями примСнСния.

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ слСдуСт ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ с использованиСм ΡˆΠΊΠ°Π½Ρ‚ΠΎΠ². Π¨ΠΊΠ°Π½Ρ‚ это дСрСвянный ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 6-8 ΠΌΠΌ ΠΈ Π΄Π»ΠΈΠ½ΠΎΠΉ 20-30ΠΌΠΌ (Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅, рядом с ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ΠΎΠΌ). Π¨ΠΊΠ°Π½Ρ‚ выступаСт Π² Ρ€ΠΎΠ»ΠΈ Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ ΠΈ Π½Π΅ позволяСт ΡΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒΡΡ дСталям Π²ΠΎ врСмя стягивания.

Рис.3.Β Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡˆΠΊΠ°Π½Ρ‚Π° Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 6-8 ΠΌΠΌ ΠΈ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π°. Π’Π°ΠΊΠΎΠΉ способ соСдинСния примСняСтся Π² Ρ„Π°Π±Ρ€ΠΈΡ‡Π½ΠΎΠΉ ΠΌΠ΅Π±Π΅Π»ΠΈ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΈΠ· Π˜ΠšΠ•Π˜. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ Π²Ρ‹ΡΠΎΠΊΡƒΡŽ Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ соСдинСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ.

НСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ мСбСль, ΡΠΎΠ±Ρ€Π°Π½Π½ΡƒΡŽ с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ ΠΊΠΎΠ½Ρ„ΠΈΡ€Π°ΠΌΠ°Ρ‚Π° ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±ΠΈΡ€Π°Ρ‚ΡŒ ΠΈΠ»ΠΈ Ρ€Π°Π·Π±ΠΈΡ€Π°Ρ‚ΡŒ, мСбСль ΠΈΠ· Π›Π”Π‘ΠŸ это пСрСносит ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠ»ΠΎΡ…ΠΎ. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, послС ΠΎΠ΄Π½ΠΎΠΉ Ρ€Π°Π·Π±ΠΎΡ€ΠΊΠΈ мСбСльная стяТка ΡƒΠΆΠ΅ ΠΏΠ»ΠΎΡ…ΠΎ Π΄Π΅Ρ€ΠΆΠΈΡ‚.

Π—Π°Π²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ слСдуСт остороТно. Π‘Π°ΠΌΡ‹ΠΉ ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ ΠΈΠ»ΠΈ ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚ΠΎΠΌ Π½Π° ΠΌΠ°Π»ΠΎΠΉ скорости. Π’ ΠΏΡ€ΠΎΡ‚ΠΈΠ²Π½ΠΎΠΌ случаС Ρ€Π΅Π·ΡŒΠ±Π° ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π° прСвращаСтся Π² свСрло, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Ρ€Π°Π·Π±ΠΈΠ²Π°Π΅Ρ‚ отвСрстиС.

Рис.4. БтяТка Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ΠΎΠΌ. БтяТка выполняСтся Ρ€ΡƒΡ‡Π½Ρ‹ΠΌ ΠΊΠ»ΡŽΡ‡ΠΎΠΌ ΠΈΠ»ΠΈ ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚ΠΎΠΌ с ΠΌΠ°Π»ΠΎΠΉ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΡŽ вращСния ΠΏΠ°Ρ‚Ρ€ΠΎΠ½Π°. На ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ выставлСн ΠΌΠΎΠΌΠ΅Π½Ρ‚ затяТки для прСдотвращСния срыва Ρ€Π΅Π·ΡŒΠ±Ρ‹.

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎ Π±Ρ‹ ΡˆΠ»ΡΠΏΠΊΡƒ ΡƒΡ‚ΠΎΠΏΠΈΡ‚ΡŒ Π² Ρ‚Π΅Π»ΠΎ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΌΠ΅Π±Π΅Π»ΠΈ слСдуСт ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΊΠ»ΡŽΡ‡ ΠΈ Π΄Π΅Π»Π°Ρ‚ΡŒ это остороТно, ΠΈΠ½Π°Ρ‡Π΅ сущСствуСт Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ срыва Ρ€Π΅Π·ΡŒΠ±Ρ‹. Иногда Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Ρ†ΠΈΠΊΠΎΠ²ΠΊΡƒ.

ΠšΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚ относится ΠΊ Β«Π²ΠΈΠ΄ΠΈΠΌΠΎΠΌΡƒΒ» ΠΊΡ€Π΅ΠΏΠ΅ΠΆΡƒ. Π’.Π΅. Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²ΠΈΠ΄ΠΎΠ² ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° ΠΎΠ½ остаСтся, Π²ΠΈΠ΄Π΅Π½, поэтому Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ Π·Π°Π³Π»ΡƒΡˆΠΊΠΈ ΠΈΠ»ΠΈ Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΏΡ€ΡΡ‚Π°Ρ‚ΡŒ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ.

Рис.5.Β ΠŸΠ»Π°ΡΡ‚ΠΈΠΊΠΎΠ²Ρ‹Π΅ Π·Π°Π³Π»ΡƒΡˆΠΊΠΈ (Π½Π°ΠΊΠ»Π°Π΄ΠΊΠΈ). ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΊΡ€Ρ‹Ρ‚ΡŒ ΡˆΠ»ΡΠΏΠΊΡƒ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π°. ΠšΡ€Π΅ΠΏΡΡ‚ΡΡ Π½Π° ΡˆΠ»ΡΠΏΠΊΡƒ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π° Π² ΠΏΠ°Π· для ΠΊΠ»ΡŽΡ‡Π°, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π° счСт сСрдСчника ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡ‹. Π’Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ†Π²Π΅Ρ‚ΠΎΠ².

Рис.6. БамоклСящиСся Π½Π°ΠΊΠ»Π°Π΄ΠΊΠΈ Π½Π° ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚. ΠŸΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для скрытия шляпки. Π˜ΠΌΠ΅ΡŽΡ‚ ΡˆΠΈΡ€ΠΎΠΊΡƒΡŽ Ρ†Π²Π΅Ρ‚ΠΎΠ²ΡƒΡŽ Π³Π°ΠΌΠΌΡƒ, ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ‡Π½ΡƒΡŽ панСлям Π›Π”Π‘ΠŸ. ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈ Π½Π΅Π·Π°ΠΌΠ΅Ρ‚Π½Ρ‹ Π½Π° ΠΌΠ΅Π±Π΅Π»ΠΈ.

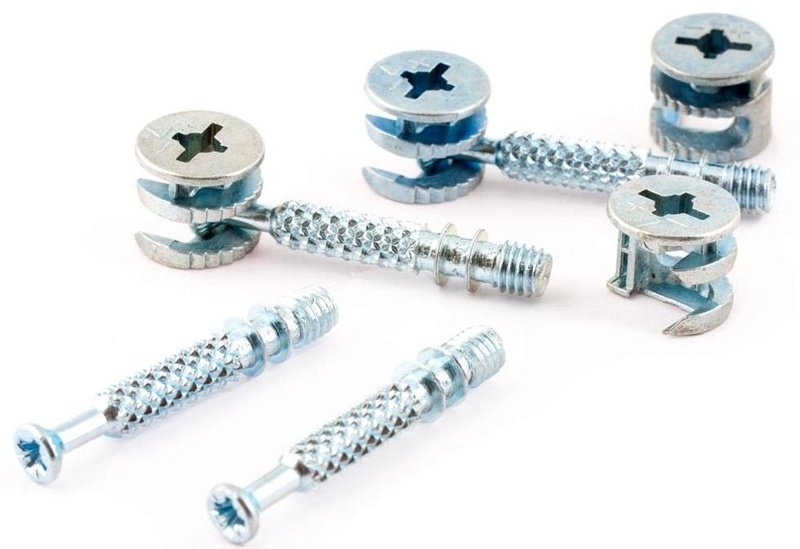

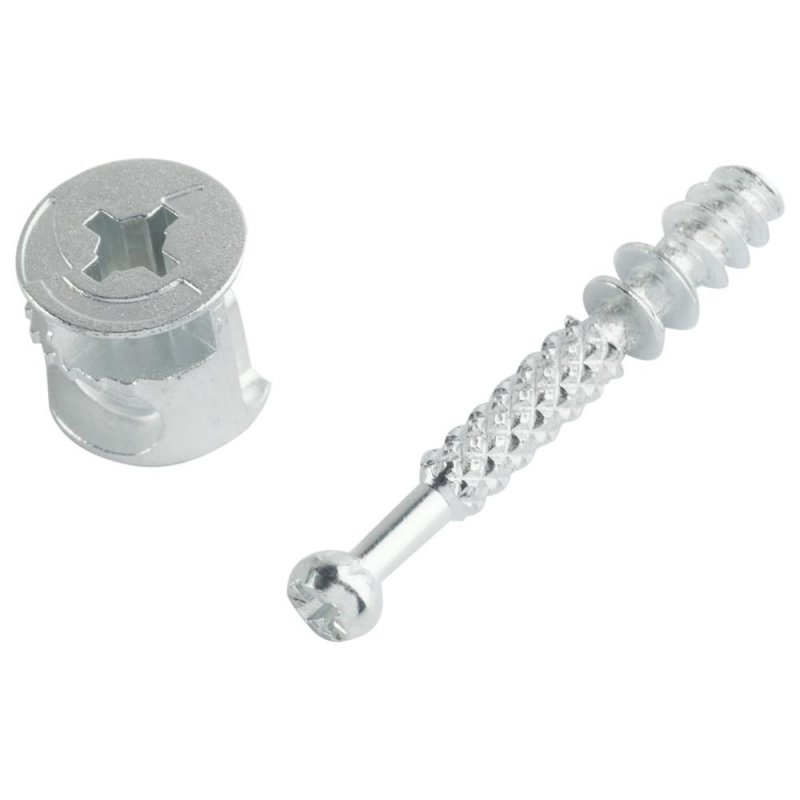

ЭксцСнтриковая стяТка

ЭксцСнтриковая стяТка Ρ‡Π°Ρ‰Π΅ примСняСтся ΠΏΡ€ΠΈ Ρ„Π°Π±Ρ€ΠΈΡ‡Π½ΠΎΠΌ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΌΠ΅Π±Π΅Π»ΠΈ. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Ρ‚ΠΎΠΌΡƒ являСтся ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ свСрлСния отвСрстий. ЭксцСнтриковая стяТка состоит ΠΈΠ· Π΄Π²ΡƒΡ… частСй это шпилька ΠΈ эксцСнтрик. Шпилька устанавливаСтся Π² ΠΎΠ΄Π½Ρƒ Π΄Π΅Ρ‚Π°Π»ΡŒ, Π° эксцСнтрик Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ.

Рис.7. ЭксцСнтриковая стяТка примСняСтся для скрытого соСдинСния Π΄Π²ΡƒΡ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90 градусов. Для соСдинСния 2-Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ 2 эксцСнтриковыС стяТки. ЭксцСнтриковая стяТка устанавливаСтся Π½Π° расстоянии 5 см ΠΎΡ‚ Ρ‚ΠΎΡ€Ρ†Π° соСдиняСмых Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Для ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° эксцСнтриковой стяТки Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ нСсколько отвСрстий согласно схСмС. ВмСсто ΡˆΡ‚ΠΎΠΊΠ° Π΄Π»ΠΈΠ½ΠΎΠΉ 34 ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΡˆΡ‚ΠΎΠΊ Π΄Π»ΠΈΠ½ΠΎΠΉ 26 ΠΌΠΌ (ΡƒΠΊΠΎΡ€ΠΎΡ‡Π΅Π½Π½Ρ‹ΠΉ), ΠΏΡ€ΠΈ этом ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Π±Π΅Π· измСнСния.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌ достоинством этого Π²ΠΈΠ΄Π° ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ это ΠΊΡ€Π΅ΠΏΠ΅ΠΆ являСтся скрытым, Π° соотвСтствСнно Π½Π΅ ΠΏΠΎΡ€Ρ‚ΠΈΡ‚ внСшний Π²ΠΈΠ΄ ΠΌΠ΅Π±Π΅Π»ΠΈ. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, этот Ρ‚ΠΈΠΏ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ ΠΊΠΎΠ½Ρ„ΠΈΡ€ΠΌΠ°Ρ‚Π° позволяСт ΠΌΠ½ΠΎΠ³ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ сборку ΠΈ Ρ€Π°Π·Π±ΠΎΡ€ΠΊΡƒ ΠΌΠ΅Π±Π΅Π»ΠΈ, Ρ‡Ρ‚ΠΎ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π΅Π·Π΄Π΅. Π’Π°ΠΊ ΠΆΠ΅ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ эксцСнтриковой стяТки ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΡƒΠ³Π»Π°ΠΌΠΈ.

ΠŸΡ€ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΌΠ΅Π±Π΅Π»ΠΈ примСняСтся Π½Π΅ часто ΠΏΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ слоТности свСрлСния отвСрстий ΠΈ Π½Π΅ возмоТности ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ стыка Π²ΠΎ врСмя сборки. Основная ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π² свСрлСнии отвСрстий Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½Π° Π² отвСрстии ΠΏΠΎΠ΄ эксцСнтрик. ΠžΡ‚Π²Π΅Ρ€ΡΡ‚ΠΈΠ΅ это Π½Π΅ сквозноС ΠΈ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ примСнСния ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ свСрла – свСрла ЀорстнСра.

Рис.8.Β Π‘Π²Π΅Ρ€Π»ΠΎ ЀорстнСра — примСняСтся для фрСзСрования нСсквозных отвСрстий ΠΏΠΎΠ΄ эксцСнтрик. Для стандартного эксцСнтрика Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ свСрло Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 15 ΠΌΠΌ.

Рис.9.Β ΠžΡ‚Π²Π΅Ρ€ΡΡ‚ΠΈΠ΅ ΠΏΠΎΠ΄ эксцСнтрик. Π‘Π½Π°Ρ‡Π°Π»Π° Π΄Π΅Π»Π°ΡŽΡ‚ Ρ€Π°Π·ΠΌΠ΅Ρ‚ΠΊΡƒ Π΄Π΅Ρ‚Π°Π»ΠΈ согласно схСмы ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΉ Π²Ρ‹ΡˆΠ΅. Π”Π°Π»Π΅Π΅ свСрлом ЀорстнСра Π΄Π΅Π»Π°ΡŽΡ‚ отвСрстиС ΠΏΠΎΠ΄ эксцСнтрик. ПослС Ρ‡Π΅Π³ΠΎ свСрлом Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 8 ΠΌΠΌ свСрлят отвСрстиС Π² Ρ‚ΠΎΡ€Ρ†Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ΄ ΡˆΡ‚ΠΎΠΊ.

Рис.10.Β Π‘Ρ…Π΅ΠΌΠ° соСдинСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ эксцСнтриковой стяТки. Π‘Π½Π°Ρ‡Π°Π»Π° устанавливаСтся ΡˆΡ‚ΠΎΠΊ Π² ΠΎΠ΄Π½Ρƒ Π΄Π΅Ρ‚Π°Π»ΡŒ ΠΈ эксцСнтрик Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ. Π—Π°Ρ‚Π΅ΠΌ Π΄Π΅Ρ‚Π°Π»ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΈ Ρ„ΠΈΠΊΡΠΈΡ€ΡƒΡŽΡ‚, ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚ΠΎΠΌ эксцСнтрика ΠΏΠΎ часовой стрСлкС Π½Π° ΡƒΠ³ΠΎΠ» 180 градусов.

ΠŸΡ€ΠΈ этом Π³Π»ΡƒΠ±ΠΈΠ½Π° Π²Ρ‹Π±ΠΎΡ€ΠΊΠΈ порядка 12 ΠΌΠΌ, Π° Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Π›Π”Π‘ΠŸ 16 ΠΌΠΌ. ΠžΡΡ‚Π°Π²ΡˆΠ°ΡΡΡ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° стСнки всСго 4 ΠΌΠΌ. БущСствуСт риск ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ большС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ³ΠΎ, Ρ‚Π΅ΠΌ самым ΠΈΡΠΏΠΎΡ€Ρ‚ΠΈΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΡŒ ΠΌΠ΅Π±Π΅Π»ΠΈ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ для свСрлСния отвСрстий ΠΏΠΎΠ΄ ΡΠΊΡΡ†Π΅Π½Ρ‚Ρ€ΠΈΠΊΠΎΠ²ΡƒΡŽ стяТку Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΠΈ Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹ свСрлСния.

Рис.11.Β ΠžΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒ для свСрлСния отвСрстий ΠΏΠΎΠ΄ ΡΠΊΡΡ†Π΅Π½Ρ‚Ρ€ΠΈΠΊΠΎΠ²ΡƒΡŽ стяТку. ΠŸΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ отвСрстиС фиксированной Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹. ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΡΠ΅Ρ‚ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΎΡ‚ ΠΏΠΎΡ€Ρ‡ΠΈ ΠΏΡ€ΠΈ свСрлСнии.

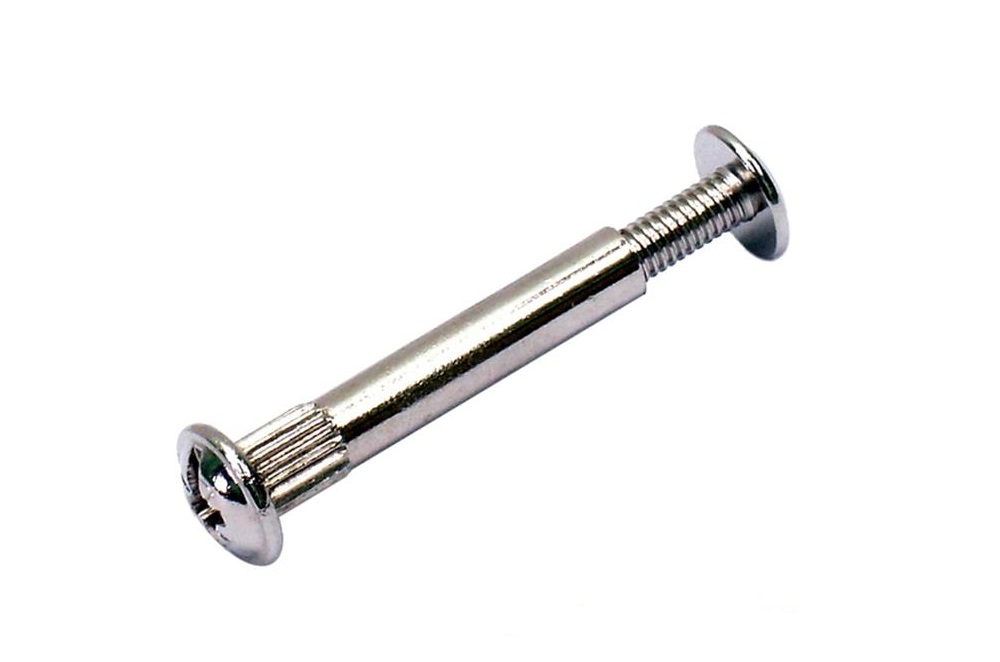

ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка

Π­Ρ‚Π° стяТка прСдставляСт собой Π²ΠΈΠ½Ρ‚ ΠΈ Π³Π°ΠΉΠΊΡƒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΡΡ‚ΡΠ³ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π΄Π²Π΅ сСкции ΠΌΠ΅Π±Π΅Π»ΠΈ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π΄Π²Π° ΡˆΠΊΠ°Ρ„Π°. Для стяТки ΡˆΠΊΠ°Ρ„ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ 2 — 4 мСТсСкционной стяТки. Π’ зависимости ΠΎΡ‚ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρ‹ Π›Π”Π‘ΠŸ сущСствуСт мСТсСкционная стяТка Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°.

Рис.12.Β ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ стяТка ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° для соСдинСния ΡˆΠΊΠ°Ρ„ΠΎΠ² (сСкций) ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ собой. Для стяТки 2-Ρ… ΡˆΠΊΠ°Ρ„ΠΎΠ² Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ 3-4 мСТсСкционной стяТки. ΠœΠ΅ΠΆΡΠ΅ΠΊΡ†ΠΈΠΎΠ½Π½ΡƒΡŽ стяТку ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π²Π±Π»ΠΈΠ·ΠΈ ΡƒΠ³Π»ΠΎΠ² (Π½Π° расстоянии 3- 5 см ΠΎΡ‚ Ρ‚ΠΎΡ€Ρ†Π°) соСдиняСмых сСкций.

Учитывая Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ мСТсСкционная стяТка примСняСтся для стяТки ΡˆΠΊΠ°Ρ„ΠΎΠ², Π° ΡˆΠΊΠ°Ρ„Ρ‹ Π² свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈΠ· Π›Π”Π‘ΠŸ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½ΠΎΠΉ 16 ΠΌΠΌ, Ρ‚ΠΎ Ρ‡Π°Ρ‰Π΅ всСго примСняСтся мСТсСкционная стяТка Π΄Π»ΠΈΠ½ΠΎΠΉ 32 ΠΌΠΌ. Однако ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ стяТки Π΄Π»ΠΈΠ½ΠΎΠΉ Π΄ΠΎ 50 ΠΌΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для стягивания Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρƒ.

Рис.13. БтяТка ΡˆΠΊΠ°Ρ„ΠΎΠ² мСТсСкционной стяТкой. Для установки стяТки Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΡˆΠΊΠ°Ρ„Ρ‹ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ струбцин. Π”Π°Π»Π΅Π΅ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ отвСрстиС Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 9ΠΌΠΌ (Π½Π° 1 ΠΌΠΌ большС Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° стяТки). ПослС Ρ‡Π΅Π³ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ стяТку.

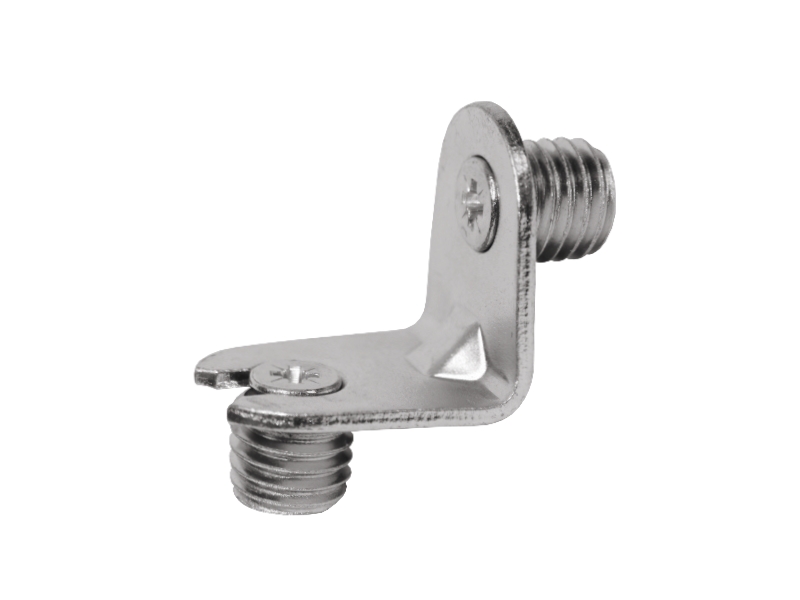

ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ

ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»Π΅ΠΉ сущСствуСт ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ΅ количСство Π²ΠΈΠ΄ΠΎΠ². Однако ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Π΄Π²Π΅ Π³Ρ€ΡƒΠΏΠΏΡ‹: ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ для Π›Π”Π‘ΠŸ ΠΈ ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ для стСкла. Π’ свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΊΠ°ΠΆΠ΄ΡƒΡŽ ΠΈΠ· этих Π³Ρ€ΡƒΠΏΠΏ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·Π±ΠΈΡ‚ΡŒ Π½Π° Π΄Π²Π° Π²ΠΈΠ΄Π°: ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ с фиксациСй ΠΈ Π±Π΅Π·.

ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ для Π›Π”Π‘ΠŸ состоит ΠΈΠ· 2-Ρ… частСй: ΡˆΡ‚ΠΎΠΊ ΠΈ ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ.

Рис.14.Β ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ для Π›Π”Π‘ΠŸ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠ³ΠΎ крСплСния ΠΏΠΎΠ»ΠΎΠΊ Π² ΡˆΠΊΠ°Ρ„Ρƒ. ВыпускаСтся Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ² с фиксациСй ΠΈ Π±Π΅Π·. Ѐиксация обСспСчиваСтся эксцСнтриком. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ устанавливаСтся Π² ΠΏΠΎΠ»ΠΊΡƒ, ΡˆΡ‚ΠΎΠΊ Π² стСнку ΡˆΠΊΠ°Ρ„Π°. Для крСплСния 1 ΠΏΠΎΠ»ΠΊΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ 4 полкодСрТатСля.

Π’ΠΈΠ½Ρ‚ устанавливаСтся Π² стСнку ΡˆΠΊΠ°Ρ„Π°, Π° ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ Π² Ρ‚Π΅Π»ΠΎ ΠΏΠΎΠ»ΠΊΠΈ. Для ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° полкодСрТатСля Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚ΡŒ отвСрстия Π² ΠΏΠΎΠ»ΠΊΠ΅ ΠΈ стСнкС ΡˆΠΊΠ°Ρ„Π°. Для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»Π΅ΠΉ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ отвСрстий стандартизированы, ΠΎΠ½ΠΈ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π½Π° рисункС Π½ΠΈΠΆΠ΅. Однако ΠΏΡ€ΠΈ установкС полкодСрТатСля слСдуСт Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΈΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π²ΠΎΠ·Π½ΠΈΠΊΠ»ΠΎ ошибки.

Рис.15.Β Π‘Ρ…Π΅ΠΌΠ° отвСрстий для полкодСрТатСля для Π›Π”Π‘ΠŸ. Π’ ΠΏΠΎΠ»ΠΊΠ΅ Π΄Π΅Π»Π°ΡŽΡ‚ отвСрстиС свСрлом ЀорстнСра ΠΏΠΎΠ΄ установку дСрТатСля. Π’ стСнкС отвСрстиС ΠΏΠΎΠ΄ ΡˆΡ‚ΠΎΠΊ свСрлом ΠΏΠΎ Π΄Π΅Ρ€Π΅Π²Ρƒ. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π½Π° расстоянии 5 см ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅Π³ΠΎ ΠΈ Π·Π°Π΄Π½Π΅Π³ΠΎ Ρ‚ΠΎΡ€Ρ†Π° ΠΏΠΎΠ»ΠΊΠΈ.

Π”Π°Π»Π΅Π΅ ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ устанавливаСтся Π² ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½ΠΎΠ΅ отвСрстиС. Для этого Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²Ρ‹ΠΉ ΠΌΠΎΠ»ΠΎΡ‚ΠΎΠΊ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΡ‡Π½ΠΎ зафиксирован Π² ΠΏΠΎΠ»ΠΊΠ΅.

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ для Π›Π”Π‘ΠŸ Π±Ρ‹Π²Π°ΡŽΡ‚ с фиксациСй ΠΈ Π±Π΅Π·. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ с фиксации ΠΈΠΌΠ΅Π΅Ρ‚ эксцСнтриковый ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ, благодаря ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΏΠΎΠ»ΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΡ‡Π½ΠΎ соСдинСна со стСнкой ΡˆΠΊΠ°Ρ„Π°. Π£ полкодСрТатСля с фиксациСй Π΅ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ΄Π½ΠΎ достоинство, ΠΏΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ этого Π²ΠΈΠ΄Π° нСсут Ρ€ΠΎΠ»ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ усилСния конструкции ΠΌΠ΅Π±Π΅Π»ΠΈ.

Рис.16.Β ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ для Π›Π”Π‘ΠŸ с фиксациСй. Аналог эксцСнтриковой стяТки. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ усиливаСт ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ ΠΌΠ΅Π±Π΅Π»ΠΈ ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠΆΠ΅ΡΡ‚ΠΊΠΎΡΡ‚ΡŒ ΡˆΠΊΠ°Ρ„Π°. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ обСспСчиваСт Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΈ ΠΏΠ΅Ρ€Π΅ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΏΠΎΠ»ΠΊΡƒ ΠΌΠ½ΠΎΠ³ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎ, Π±Π΅Π· ΡƒΡ‰Π΅Ρ€Π±Π° для ΠΌΠ΅Π±Π΅Π»ΠΈ.

ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ для стСкла ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΡΡ‚ΡƒΡŽ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ. Они Π·Π°ΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ стСнкам ΡˆΠΊΠ°Ρ„Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ саморСза.

Рис.17.Β ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ для стСкла. Для установки 1 стСклянный ΠΏΠΎΠ»ΠΊΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ 4 полкодСрТатСля. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ΡΡ саморСзами Π΄Π»ΠΈΠ½ΠΎΠΉ 16 ΠΌΠΌ ΠΊ стСнкам ΡˆΠΊΠ°Ρ„Π° Π½Π° расстоянии 5 см ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅Π³ΠΎ ΠΈ Π·Π°Π΄Π½Π΅Π³ΠΎ Ρ‚ΠΎΡ€Ρ†Π° ΡˆΠΊΠ°Ρ„Π°.

ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ для стСкла Π±Π΅Π· фиксации ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ ΠΈΠ»ΠΈ ΡƒΠ³ΠΎΠ»ΠΎΠΊ. ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΠΈ с фиксациСй ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π²ΠΈΠ½Ρ‚, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ стСкло ΠΊΡ€Π΅ΠΏΠΊΠΎ фиксируСтся, ΠΈ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ случайно Π²Ρ‹ΠΏΠ°ΡΡ‚ΡŒ.

Рис.18.Β ΠŸΠΎΠ»ΠΊΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ для стСкла. Ѐиксация стСкла осущСствляСтся Π²ΠΈΠ½Ρ‚ΠΎΠΌ с Π½ΠΈΠΆΠ½Π΅ΠΉ стороны полкодСрТатСля.

БтяТка для ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹

Π‘ΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π²ΠΈΠ΄ стяТки Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΉ для стяТки Π΄Π²ΡƒΡ… частСй ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ ΠΊΡƒΡ…ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅Π±Π΅Π»ΠΈ.

Рис.19. БтяТка для ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠ΅ соСдинСниС Π΄Π²ΡƒΡ… частСй ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†. Для ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ точности соСдинСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ совмСстно со ΡˆΠΊΠ°Π½Ρ‚ΠΎΠΌ. Для стандартной стяТки Π² соСдиняСмых частях ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ† Π΄Π΅Π»Π°ΡŽΡ‚ Π½Π΅ сквозныС отвСрстия Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 35 ΠΌΠΌ ΠΈ Π³Π»ΡƒΠ±ΠΈΠ½ΠΎΠΉ 19 ΠΌΠΌ. РасстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ отвСрстиями Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½Π° 15 ΠΌΠΌ мСньшС Π΄Π»ΠΈΠ½Ρ‹ стяТки. Π¨ΠΈΡ€ΠΈΠ½Π° ΠΏΠ°Π·Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 7 ΠΌΠΌ.

Для стяТки Π΄Π²ΡƒΡ… ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ† ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠ°Ρ€Ρƒ стяТСк. Для установки стяТСк Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ углублСния ΠΏΠΎΠ΄ ΡƒΠΏΠΎΡ€Ρ‹ стяТки ΠΈ ΠΏΡ€ΠΎΡ€Π΅Π·ΡŒ ΠΏΠΎΠ΄ Π²ΠΈΠ½Ρ‚. Π‘Π΄Π΅Π»Π°Ρ‚ΡŒ это ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ способами. НаиболСС доступный Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ. Π£Π³Π»ΡƒΠ±Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ΄ ΡƒΠΏΠΎΡ€Ρ‹ Π΄Π΅Π»Π°ΡŽΡ‚ свСрлом ЀорстнСра подходящСго Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°, ΠΏΡ€ΠΎΡ€Π΅Π·ΡŒ ΠΏΠΎΠ΄ Π²ΠΈΠ½Ρ‚ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ элСктролобзика.

Рис.20.Β Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ† стяТкой. Для соСдинСния ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 2-Ρ… стяТСк. Для установки стяТки Ρ„Ρ€Π΅Π·Π΅Ρ€ΡƒΡŽΡ‚ отвСрстия ΠΈ ΠΏΠ°Π· Π² ΠΏΠ»ΠΈΡ‚Π΅ ΡΡ‚ΠΎΠ»Π΅ΡˆΠ½ΠΈΡ†Ρ‹. ΠžΡ‚Π²Π΅Ρ€ΡΡ‚ΠΈΡ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ свСрлом ЀорстнСра, ΠΏΠ°Π· Π²Ρ‹Ρ€ΡƒΠ±ΠΈΡ‚ΡŒ стамСской, Π»ΠΈΠ±ΠΎ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ€ΡƒΡ‡Π½ΠΎΠ³ΠΎ Ρ„Ρ€Π΅Π·Π΅Ρ€Π°.

ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ»ΠΎΠΊ

Π­Ρ‚ΠΎ Π²ΠΈΠ΄ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° примСняСтся для соСдинСния Π΄Π²ΡƒΡ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Π­Ρ‚ΠΎ достаточно Π½Π΅ΠΏΡ€ΠΎΡ‡Π½Ρ‹ΠΉ способ соСдинСния, поэтому с Π΅Π³ΠΎ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ΡΡ Π΄Π΅Ρ‚Π°Π»ΠΈ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ прСдполагаСтся влияния Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ элСмСнты, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ†ΠΎΠΊΠΎΠ»ΡŒ ΡˆΠΊΠ°Ρ„Π°-ΠΊΡƒΠΏΠ΅ ΠΈΠ»ΠΈ Π°Π½Ρ‚Ρ€Π΅ΡΠΎΠ»ΡŒΠ½Ρ‹Π΅ ΠΏΠΎΠ»ΠΊΠΈ.

Рис.21.Β ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ»ΠΎΠΊ примСняСтся для крСплСния Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… элСмСнтов ΠΌΠ΅Π±Π΅Π»ΠΈ (Ρ†ΠΎΠΊΠΎΠ»ΡŒ) ΠΈ установки ΠΏΠΎΠ»ΠΎΠΊ. Π˜Π·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°Π΅Ρ‚ΡΡ ΠΈΠ· пластика. Для скрытия ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° ΠΈΠΌΠ΅Π΅Ρ‚ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ. Π’ качСствС ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ саморСзы Π΄Π»ΠΈΠ½ΠΎΠΉ 16 ΠΌΠΌ.

Часто ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ пластиковыС ΡƒΠ³ΠΎΠ»ΠΊΠΈ вмСсто мСталличСских. Они Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ ΠΏΡ€ΠΎΡ‡Π½Ρ‹Π΅, Π½ΠΎ ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΈΠ²Π»Π΅ΠΊΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ внСшний Π²ΠΈΠ΄ ΠΈ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ срытого ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°. ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ»ΠΎΠΊ крСпится ΠΊ Π΄Π²ΡƒΠΌ ΡΠΎΠΏΡ€ΡΠ³Π°ΡŽΡ‰ΠΈΠΌΡΡ дСталям с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄Π²ΡƒΡ… саморСзов. ПослС Ρ‡Π΅Π³ΠΎ Π·Π°Ρ‰Π΅Π»ΠΊΠΈΠ²Π°ΡŽΡ‚ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ скрывая ΠΊΡ€Π΅ΠΏΠ΅ΠΆ.

Рис.22.Β ΠœΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ»ΠΎΠΊ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ для крСплСния Π½ΠΈΠ·ΠΊΠΎΠ½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Ρ… элСмСнтов ΠΌΠ΅Π±Π΅Π»ΠΈ, Π² Ρ‚ΠΎΠΌ числС для установки Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… элСмСнтов, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ Ρ†ΠΎΠΊΠΎΠ»ΡŒ, вставки ΠΈ ΠΏΡ€.

РассмотрСнный Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΠ΅Π±Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΡ€Π΅ΠΏΠ΅ΠΆ являСтся самым распространСнным ΠΈ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ, благодаря Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ это самыС ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΈ Π»Π΅Π³ΠΊΠΈΠ΅ Π² использовании Π²ΠΈΠ΄Ρ‹ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°. Π’ ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅ΠΌ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв описанных Π²ΠΈΠ΄ΠΎΠ² мСбСльного ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ° достаточно для сборки любой ΠΌΠ΅Π±Π΅Π»ΠΈ.
