Строительство столбчатого фундамента: Столбчатый фундамент своими руками: пошаговая инструкция

Содержание

Столбчатый фундамент своими руками — пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

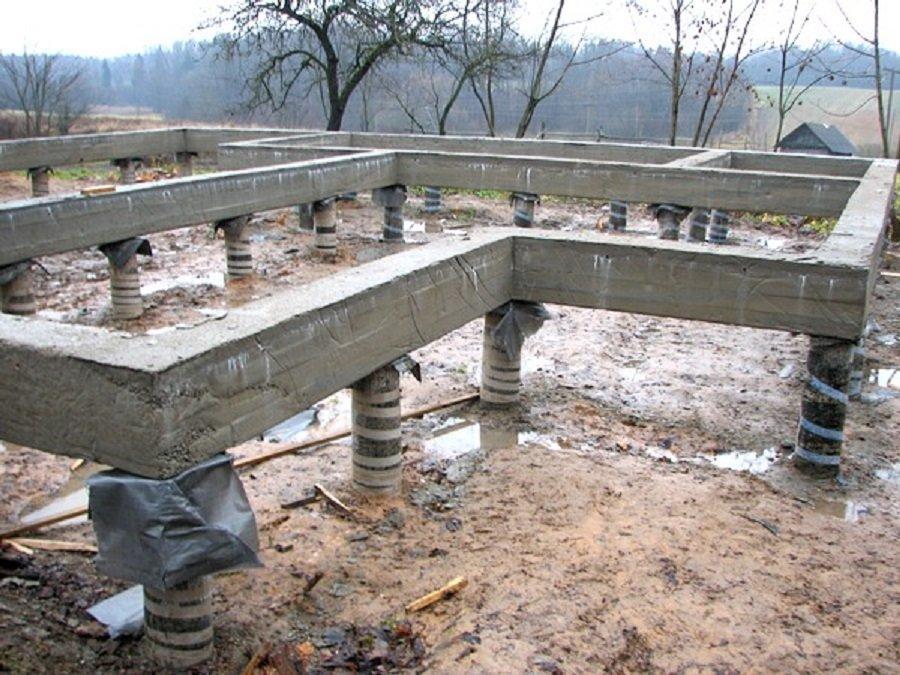

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня.

Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм.

Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Устройство столбчатого фундамента, строительство, как сделать данную конструкцию?

Фундамент является опорой дома, поэтому его прочность напрямую влияет на долговечность здания. Возведением столбчатого фундамента, вы можете значительно сэкономить свои средства. Он отлично подходит для деревянных домов, террас, гаражей, беседок и иных сооружений, вес которых не превышает предельно допустимую нагрузку на ленточный фундамент. Его можно построить на влажных, песчаных, болотистых, торфяных и пучинистых грунтах.

Столбчатый фундамент обладает следующими существенными преимуществами:

  • Экономичность и простота в изготовлении. Работы могут быть осуществлены самостоятельно, арматура и бетон расходуются примерно вдвое меньше, чем при устройстве других видов фундамента.
  • Незначительная усадка. Это обеспечивается меньшим оседанием грунтов под отдельно расположенными опорами, если сравнивать с ленточным типом основания.

Стоит отметить, что столбчатый фундамент не используется на слабых грунтах или в областях значительного перепада высот. Для обеспечения долговечности конструкции необходимо четко следовать всем стандартам при строительстве.

Как сделать столбчатый фундамент, конструкция

Каково же устройство столбчатого фундамента? Это набор вкопанных в землю столбов. Они могут быть расположены как в местах, где пересекаются стены дома, так и в пролетах между ними. Нижний конец опоры – оголовок, верхний – основание. Оголовки всех опор нужно разместить на высоте примерно 50 см от земли – на уровне пола первого этажа. Наличие данного зазора между полом и землей позволяет избежать сырости, вызывающей гниение деревянных конструкций нижней части дома. Расстояние между столбиками – максимум 3 м.

Чаще всего при изготовлении столбчатого фундамента используются опоры круглого поперечного сечения, поскольку под них может быть выполнено бурение скважин. Обычно диаметр опор составляет от 150 до 400 мм. Обычно глубина заложения основания дома равняется 2 м. По причине небольшой площади основания необходимо, чтобы он опирался на слой грунта с высокой несущей способностью. Это делается для того, чтобы он выдерживал нагрузку от дома.

Ростверком может быть:

  • Деревянный брус. Он может быть обожжен или обработан антисептиком во избежание появления гниения древесины. Можно применять гидроизоляционные материалы, однако эти столбы характеризуются довольно низкой надёжностью.
  • Кирпич. Он обеспечивает неплохую прочность, однако он не слишком надежен, если говорить об удобстве устройства столбчатого фундамента. Установить кирпичный столб прямо в скважине практически невозможно. Расположение опоры на земной поверхности с дальнейшим опусканием в скважину также довольно проблематично.
  • Монолитный железобетон. Это наиболее выгодный материал по всем показателям. Благодаря нему, обеспечивается максимальная прочность на сжатие, а в случае армирования – и на растяжение. Стоит отметить стойкость армированного столба к воздействию пучинистых грунтов. Замес бетонной смеси и её заливка в скважину является довольно легким действием.

Как построить столбчатый фундамент?

Для строительства столбчатого фундамента необходимо выполнить следующие операции.

Снятие дерна плодородного слоя, складываемого на отдельные кучи. Для фундамента будет вполне пригоден нижерасположенный грунтовой слой, в который входят мелкие камни и песок. Если грунт торфяной, то перед возведением нужно проконсультироваться со специалистами. Если грунт глиняный, то он должен быть заменён смесью песка и щебня. После того, как будет выбран состав грунта под столбчатый фундамент, требуется выровнять стройплощадку, засыпав впадины и сняв бугры.

Возведение фундамента. Начинается с сооружения столбиков и нанесения осей, при этом между столбиками натягивается шнур параллельно осям. Расстояние между шнурами зависит от ширины конструкции. Необходимо, чтобы на уголках фундамента был обеспечен угол 90 градусов.

Выкапывание ям под строительство столбчатого фундамента. Выполняется вручную или экскаватором. Что касается габаритов ямы, они должны быть примерно на 30 см шире и глубже основания. На дно ямы укладывают смесь из песка и гравия, которую утрамбовывают и время от времени заливают водой.

Изготовление опалубки из строганных сухих досок. Они должны быть плотно сбиты и не иметь щелей. Опалубка должна быть хорошо зафиксирована во избежание смещения и распирания по причине залитой массы раствора бетона. На некоторых грунтах опалубку можно не делать. Тогда по периметру выкладывается полиэтиленовая плёнка.

Армирование бетонных столбов. Прочность бетонных опор при этом значительно повышается. Обычно используется стержневая арматура диаметром 12 мм. Её преимущества – высокая прочность, коррозионная стойкость, хорошее сцепление с раствором бетона. Фундамент постепенно заливают бетоном, который в дальнейшем утрамбовывается. Далее производится устройство ростверка столбчатого фундамента. Вначале соединяются сборные перемычки. После этого связываются монтажные петли, и сваркой соединяют обрезки арматуры. Делается установка опалубки на перемычках, армирование и заливка бетона М200. Затем осуществляется гидроизоляция.

Устройство забирки. Выкладывают её из камня или кирпича для того, чтобы оградить пространство между опорами. Её возведение начинается с устройства песчаной подушки на заглублении 20 см, куда укладывают бетонную стяжку. Затем на неё укладывают забирку не ниже 40 см, в которой предусмотрено отверстие для подвода коммуникаций. Она не соединяется с опорами основания дома во избежание нарушения целостности. Чем выше забирка, тем меньше стены дома подвержены воздействию влаги. Желательно устроить в ней вентиляцию, чтобы подпольное пространство проветривалось. Однако в затапливаемых местностях забирку не делают. Там фундаменты возводят на высоте до 2 м. При этом дом как бы «висит» в воздухе на столбах.

В целом, вышеописанные действия не являются слишком сложными и могут быть выполнены самостоятельно. Но, если у вас не хватает опыта, вам следует довериться профессионалам. Компания «Проект» выполняет устройство столбчатых фундаментов в Москве и Подмосковье по разумной цене. Работы мы выполняем быстро и с соблюдением основных нормативов качества. Если вы решили сделать столбчатый фундамент, обращайтесь к нам.



Столбчатый фундамент. Строительство, технология и устройство

Выбор вида фундамента осуществляется на основе анализа многих факторов, среди которых нагрузка от здания, характер грунта, климатические особенности в районе строительства и другие. Для легких зданий, а также хозяйственных построек идеальным решением может стать столбчатый фундамент. Что это такое, рассмотрим в этой статье.





Содержание статьи:

  1. Описание и сфера применения
  2. Виды
  3. Достоинства
  4. Недостатки
  5. Подготовка к строительству
  6. Создание забирки
  7. Теплоизоляция столбчатого фундамента
  8. Монтаж от компании «Стройсервис»



Описание и сфера применения

Столбчатым фундаментом называют конструкцию, состоящую из опор, которые располагаются на месте возведения несущих стен дома. Столбчатый фундамент применяют на крепких грунтах с хорошей несущей способностью. В местах, где под верхними слабыми слоями почвы располагаются монолитные элементы (каменные глыбы, плиты), строительство также возможно. В этом случае используют столбы глубокого заложения, достигающие надежных слоев грунта за счет своей длины.

Опоры столбчатого фундамента устанавливают по определенным правилам. В первую очередь, столбы должны находиться под всеми углами дома. Также опоры размещают под пересечениями стен и вдоль каждой стены.

Расстояние между столбами определяется на этапе проектирования. На этот параметр влияют тип здания, характеристики почвы на месте строительства, а также материал, из которого будут изготовлены столбы.

Столбчатый фундамент может быть образован исключительно опорами, а может иметь ростверк – конструкцию из деревянных брусьев или металлических балок, соединяющих все столбы в единую систему. Применение ростверка, а также использование в качестве опоры глубокозалегающих слоев грунта делает столбчатое основание дома «родственником» винтовых фундаментов, имеющих похожую конструкцию.



Виды столбчатых фундаментов

Столбчатые фундаменты делятся на виды в зависимости от материала, из которого изготовлены опоры, а также от глубины закладки опор.

Деревянный

Столбы данного вида изготавливаются из дерева. В качестве опоры выступает нижняя часть ствола, диаметр которой должен быть не меньше тридцати сантиметров. Основание, выполненное в виде деревянных столбов, подходит только легким строениям, не предназначенным для длительного пребывания людей. Такую разновидность часто используют при строительстве бани, летней кухни, сарая и т.д.

Главным недостатком деревянных опор является небольшой срок службы. Даже при обработке столбов специальными защитными составами они прослужат не более тридцати лет. В связи с этим деревянные столбы крайне редко используют при строительстве жилых домов.

Опоры деревянного столбчатого фундамента устанавливают в ямы глубиной не менее одного метра. На дно каждой ямы укладывают подкладку из дерева или бетона, а зазор между стенами ямы и столбом заполняют гравием.

Кирпичный

Представляет собой систему опор, выполненных из кирпича. Является более долговечным по сравнению с деревянной разновидностью. Кирпичный столбчатый фундамент обладает неплохой прочностью и может использоваться при строительстве небольших жилых домов. Возведение кирпичных столбов требует подготовки больших ям, в которые может легко уместиться человек. Ширина каждой ямы должна быть такой, чтобы в зазорах между ее стенами и опорой можно было свободно производить кладку из кирпича.

Для усиления опор и защиты их от влияния грунта дно ям укрепляют бетонной стяжкой. Поскольку для полного затвердевания бетона требуется продолжительное время, строительство такого основания дома невозможно осуществить за один день. В качестве заполнителя пустот между столбами и стенами ям также следует использовать гравий. По сравнению с деревянным видом основания, гравия потребуется гораздо больше. Строительство столбов из кирпича требует значительных вложений денежных средств, однако их эксплуатационные характеристики лучше деревянных.

Бетонный

Столбчатый фундамент из бетона чаще всего применяется при строительстве жилых домов. Его срок службы превышает сто лет, а прочность позволяет возводить полноценные дома. Для применения столбчатого фундамента, пусть даже и на бетонных столбах, требуется профессиональный расчет с учетом нагрузки, создаваемой зданием. Однако для небольшого дома из кирпича такой вариант вполне подойдет.

Бетонные столбы создать сложнее, чем деревянные или кирпичные. Потребуется большое количество бетонной смеси, а также металлическая арматура и сварочный аппарат. Строительство каждой опоры начинается с подготовки ямы. На ее дне создают подушку из песка, которую многократно проливают водой, после чего добавляют очередной слой. Это делается для создания многослойного и плотного покрытия дна ямы.

Для придания формы будущему столбу используют опалубку. Ее собирают из деревянных досок в центре ямы по определенным размерам. Внутрь опалубки опускают каркас из арматуры, сваривание которого осуществляется на поверхности. Готовый каркас будет армировать бетон, поэтому он должен быть шире столба минимум на пять сантиметров, а размер опалубки должен позволять погрузить в нее данную конструкцию.

Когда каркас установлен в опалубку, ее внутреннее пространство заполняют бетонной смесью. Это можно делать вручную, готовя смесь в переносной бетономешалке или заказав автомобиль со специальным миксером. Во втором случае необходимо заранее подготовить нужное количество ям с установленными опалубками и каркасами.

Бетонная смесь, заливаемая в опалубку, должна быть хорошо утрамбована. Это позволяет выгнать воздух, исключить образование пустот, которые впоследствии могут привести к растрескиванию, создать по-настоящему монолитный столб. Залитые опалубки следует оставить на несколько дней для застывания бетона. Начинать демонтаж досок опалубки, а также продолжать дальнейшее строительство рекомендуется минимум через пять дней после заливки столбов.

Каменный

При такой разновидности столбчатого фундамента опоры составляют из множества плоских камней. Чтобы конструкция не развалилась, ее укрепляют бетонным раствором. По технологии изготовления, а также эксплуатационным характеристикам, каменные опоры во многом похожи на кирпичные. Недостатком обоих видов является низкая сопротивляемость горизонтальным воздействиям грунта. Часто каменные столбы используют в качестве основания под различные ограды, например, под деревянный забор.

Блочный

Данный вид предполагает составление опорных столбов из железобетонных блоков. По прочности и долговечности его можно сравнить с бетонным. Блочный столбчатый фундамент также используют при строительстве легких жилых зданий и хозяйственных построек.

Особенностью возведения является необходимость использования строительных подъемных механизмов, так как вес блоков не позволяет поднять их вручную. Справиться с задачей при помощи только физической силы можно, если в строительстве будет участвовать большое количество работников.

Надежность такого основания для дома во многом определяется качеством составляющих: бетона, из которого изготовлены блоки, а также металлической арматуры, лежащей в их основе. Для формирования ровного столба категорически важна ровная поверхность всех блоков. Отклонения в форме могут привести к изгибу готового столба и, как следствие, снижению его надежности.

На основе труб

При строительстве столбчатого фундамента могут быть использованы асбестоцементные или металлические трубы. Их устанавливают вертикально в подготовленные скважины и надежно фиксируют при помощи грунта. После установки вовнутрь каждой трубы заливают бетонный раствор, который застывая, придает ей дополнительную прочность.

Технология подготовки скважин под опорные трубы напоминает строительство свайного фундамента, и требует применения специальной техники. Долговечность такой конструкции, а также ее прочность позволяет возводить любые здания, нагрузка от которых не превышает предельно допустимые значения.



Достоинства

Низкая стоимость

Строительство столбчатого фундамента требует меньшего количества материала по сравнению с другими видами, например, плитным. Стоимость широко распространенного ленточного фундамента может составлять до 30% от стоимости всего дома. Столбчатая конструкция, как правило, требует 15-18% от бюджета, запланированного на возведение здания. Таким образом, основание для дома в виде системы опор позволяет существенно экономить финансовые средства.

Слабая осадка

Еще одним преимуществом столбчатого вида можно назвать малую осадку после возведения дома. Другие виды, получив нагрузку от здания, в течение некоторого времени углубляются в землю. Это должно учитываться при проектировании и строительстве. Когда здание опирается на определенные точки грунта, осадка уменьшается. Благодаря этому столбчатый фундамент допускает увеличение давления на почву в пределах 20% по сравнению с тем же ленточным видом.

Легкость возведения

Данный вид основания для дома зачастую можно возвести без применения специальной техники. Ручной труд особенно эффективен при строительстве хозяйственных построек: сарая, бани или небольшого гаража. В этом случае подготовка ям и установка столбов осуществляется своими руками, что тоже позволяет сократить затраты на возведение здания.



Недостатки

Невозможность создать полноценный подвал

При строительстве здания на столбчатом фундаменте создание полноразмерных подвальных помещений практически невозможно. Происходит так из-за того, что опорами всей конструкции являются столбы, удерживаемые в вертикальном положении при помощи грунта. При создании подвала грунт должен быть убран, в результате чего столбы потеряют надежную фиксацию.

Частным случаем строительства подвала при столбчатом фундаменте является возведение забирки – стены между опорами. Она представляет собой перегородку из кирпича, шлакоблока или других материалов, которая закрывает вход в пространство под зданием. Закрытое пространство может выступать в качестве подвала, однако высота помещений будет небольшой. Решением может стать увеличение длины столбов и подъем здания над землей. Но это уменьшает прочность каждой опоры, снижает надежность конструкции, негативно влияет на внешний вид дома.

Ограничение по массе здания

Столбчатый фундамент чаще всего применяют для небольших зданий, создающих малую нагрузку. В первую очередь, это дома, построенные по каркасной технологии из деревянных щитов. Также на опоры в виде столбов можно поставить здания из кирпича, шлако- и пеноблоков, но небольшие по площади.

Использование основания столбчатого типа под массивные дома возможно, если смонтировать на столбы мощный ростверк, способный укрепить систему опор. Такая связка создается при помощи тяжелых металлических балок и нецелесообразна из-за слишком высокой стоимости. При необходимости строительства тяжелого здания экономически выгодней выбрать другой вид основания.

Ограничения по грунтам

Столбчатый фундамент нежелательно применять при строительстве домов на грунтах, подверженных горизонтальным перемещениям. Сезонные сдвиги слоев почвы могут привести к смещению столбов и возникновению опасности обрушения здания. Укрепить систему опор также можно при помощи усиленного ростверка, но стоимость его создания чрезмерно высока.

Ограничения по рельефу участка строительства

Возведение здания на опорах требует ровного рельефа. Если на участке перепад высоты грунта превышает два метра, от использования столбчатого вида лучше отказаться.



Подготовка к строительству

При проектировании столбчатого фундамента следует придерживаться определенных правил. Поскольку для данного вида основания большое значение имеют характеристики грунта, первоначальным этапом подготовки к строительству являются геологические изыскания. Это комплекс мероприятий, направленных на изучение характера грунта, расположения несущих слоев, сезонных изменений рельефа, уровня подземных вод и т.д.

Информация, приведенная в инженерно-геологическом отчете, становится отправной точкой в расчете диаметра опор, их количества и установочного расстояния. Второй составляющей расчета является нагрузка от здания. Этот параметр зависит от площади строения, материала из которого планируется осуществлять строительство, архитектурных особенностей и назначения здания.

Проектирование столбчатого фундамента для жилого дома стоит доверить специалистам. Самостоятельные расчеты «на глаз» могут привести к частичному или полному обрушению здания. Это может произойти вследствие излома одного или нескольких столбов, чрезмерной осадки в результате сезонного смещения грунта и т.д. «Стройсервис» предлагает услуги не только по возведению основания дома, но и по профессиональному расчету на основе данных геологических исследований участка строительства.

После того, как определен тип опор и их количество, важно подготовить место для скважин под столбы. Участок, на котором планируется строить дом, очищают от мусора и разравнивают грунт. Установочные ямы копают вручную или с применением землеройной техники. В случае с опорами в виде труб бурят скважины по размеру каждой опоры. Дальнейшие действия зависят от конкретной разновидности столбчатого фундамента.



Создание забирки

Дом, построенный на столбчатом фундаменте, не стоит на земле, а немного приподнят над ней. В свободном пространстве под строением дует ветер, охлаждая пол и понижая температуру в помещениях. Это приводит к некомфортным условиям проживания и увеличению затрат на отопление дома. Чтобы этого избежать, используется забирка.

Как уже говорилось выше, забирка – это перегородка, закрывающая пространство под домом. Она располагается между опорами, защищая нижнюю часть дома от влаги, накопления мусора и т.д.

Материалы для создания забирки:

  • доски,
  • кирпич,
  • бетон,
  • материалы для наружной отделки зданий.

Забирка выступает не только в роли заграждения пространства под домом, но и в качестве элемента дизайна. Используя отделочные материалы, ее можно сделать красивой и необычной, подчеркнув оригинальность вашего дома.

Нередко в целях экономии на земляных работах через забирку производится ввод в здание различных коммуникаций, например, трубопроводов автономной канализации. В этом случае требуется предусмотреть необходимые технологические отверстия.



Теплоизоляция столбчатого фундамента

Поскольку конструкция столбчатого фундамента не подразумевает наличие теплого подвала или сплошной плиты под домом, после окончания строительных работ требуется произвести мероприятия по теплоизоляции. Даже качественно построенная забирка не защищает от мороза, поэтому наружную часть пола всего здания следует обшить теплоизоляционными материалами.

Для этого можно использовать теплоизоляцию любых видов от классической стекловаты до современных материалов в виде плит. Второй вариант наиболее предпочтителен из-за удобства работы и лучших теплоизоляционных характеристик.

Материалы для теплоизоляции столбчатого фундамента.

Пенопласт

Классический утеплитель в виде плит, имеющий отличные характеристики. Легкий и удобный при монтаже, он эффективно защитит дом от мороза и ветра. Современный пенопласт имеет большой срок службы и высокую прочность.

Минеральная вата

Минеральная вата не является новым материалом и наравне с пенопластом давно используется в качестве строительного утеплителя. Имеет среднюю теплопроводность, благодаря чему защищает от холода хуже пенопласта.

Выпускается в виде рулонов или плит, однако при покрытии большой площади работать удобней с плитами. Минеральную вату в рулонах стоит применить при работе в углах и труднодоступных местах.

Пеноплекс и пенополиуретан

Современные теплоизоляционные материалы с низким коэффициентом теплопроводности. Прочные и долговечные, они создадут надежную защиту вашего дома от холода.

Проектирование здания является сложной инженерной задачей, при решении которой учитывается множество факторов. Расчет фундамента – один из важнейших этапов, поскольку от этой части здания во многом зависит долговечность всего дома, а также комфорт проживающих в нем людей.



Монтаж от компании «Стройсервис»

Специалисты компании «Стройсервис» предлагают полный комплекс услуг, начиная от организации инженерно-геологического исследования вашего участка и заканчивая строительством фундамента «под ключ». Также вы можете заказать большое количество других услуг, например, внутреннюю отделку дома, которая производится после окончания строительных работ.

Обратиться в «Стройсервис» можно по любым контактам, указанным на сайте. Мы готовы оказать профессиональные услуги в сфере строительства вашего дома!

Ленточно-столбчатый фундамент: этапы строительства. Фото. Видео.

Если, обдумывая строительство собственного дома, вы больше склоняетесь к возведению постройки с легкими стенами (деревянной, деревянно-каркасной, металлокаркасной) тогда вам следует знать, что наиболее оптимальным решением в таком случае будет обустройство ленточно-столбчатого фундамента. При своей относительной дешевизне и простоте он также и довольно прочен, и его снаружи можно облицовывать кирпичом.


Этапы строительства ленточно-столбчатого фундамента

  • Подготовка участка.
  • Разметка контуров будущего фундамента.
  • Бурение шурфов, предназначенных под столбы. При этом посредством спецтехники (либо ручного бура) по всему периметру будущей постройки осуществляют заготовки под столбы. Заготовки выполняют с шагом около полутора метров. Необходимо, чтоб глубина бурения немного превышала глубину промерзания почвы. В нижнем участке шурфов выбирают расширение. Затем монтируют арматуру (примерно 3-4 прутка на один столб). Стенки шурфа выстилают толем – так вы одновременно создадите опалубку и гидрозащиту. Рубашка из толя должна подниматься над уровнем земли на 20см-30см. Затем столбы заливают бетоном, дают раствору «схватиться».
  • Литье ростверка, который будет соединять столбы. Предварительно поверхность столбов накрывают гидроизоляционным материалом. Вдоль всего периметра будущей ленты монтируют опалубку из досок. После этого подготавливают ростверк, для чего на дно опалубки насыпают грунт и тщательно его уплотняют. Необходимо, чтоб уровень грунта был немножко ниже верхней грани установленных столбов. Сверху на уплотненный грунт настилают рубероид либо иной гидроизоляционный материал. Затем приступают к бетонированию ростверка. Залив первый слой бетонного раствора, укладывают на него обвязанный проволокой арматурный каркас. После этого заполняют ростверк раствором до нужного уровня.

Раствор для фундамента

Используемый для обустройства ленточно-столбчатого фундамента раствор должен быть довольно тяжелым. В качестве наполнителей берется гранитный гравий либо щебень. В процессе «схватывания» фундамента его необходимо в течение первой недели обильно поливать водой.

В случае, когда данный вид фундамента возводится под деревянный каркасный дом, то в ходе формирования самого верхнего слоя заливки ростверка в него устанавливают резьбовые шпильки либо анкера.

В последующем на них будет монтироваться нижняя обвязка каркаса.

Видео. Столбчато-ленточный фундамент. Расчет

Видео. Свайно-ленточный фундамент своими руками

Статьи про фундамент

Столбчатый фундамент — Технология строительства

Статьи / Фундаменты

Эта разновидность фундаментов, на которых возводятся каменные, бетонные и деревянные дома, представляет собой конструкцию, состоящую из опорных столбов, на которых установлены сборные или монолитные перемычки из железобетона, выдерживающие всю нагрузку стен. Сами столбы располагаются под углами здания, в тех местах, где стены пересекаются, одним словом везде, где сосредоточена наибольшая нагрузка.

Когда возможно использование столбчатого фундамента

Если деревянные дома возводятся на грунте, который требует, чтобы фундаменты были заложены глубоко, а также в том случае, если их стены не имеют опор по всей длине, та используется столбчатый фундамент.

Многим известно, что достаточно востребованный на сегодняшний день столбчатый фундамент способен применятся для различных конструкций зданий, выполненных из всевозможного строительного материала. В случае конструкции, выполненной из дерева, щита или каркаса данный вид фундамента станет особенно востребованным. Так как такие здания не придают значительную нагрузку на грунт.

Сегодня можно заметить повышенный интерес к столбчатому фундаменту при строительстве каркасных, щитовых или рубленных домов. Так как он является практически незаменимым в данной сфере. Он обеспечивает повышенную надёжность всей конструкции и способен прослужить достаточно внушительный период времени.

Строительство деревянных домов, которые имеют относительно небольшой вес (например, дачных домиков, каркасных конструкций) часто производится на фундаментах, основу которых представляют «плавающие столбики». Они имеют следующую конструкцию: сначала на слой песка устанавливается небольшая железобетонная плита, на которой затем строится кирпичный или бетонный столбик.

Что из себя представляет столбчатый фундамент:

  • Основание – армированная подушка.
  • Фундамент – пескоцементные блоки, устанавливаемые в уровень будущего дома.

При строительстве дачных домов небольшого размера возможна установка упрощенного  опорно-столбчатого фундамента. Под стенами строения по всему периметру и под поперечными несущими балками перекрытия, с шагом примерно через два метра, устанавливаются бетонные столбы размером 40х40х40см, составленные из 4-х блоков размером 20х20х40 см на цементной стяжке. Каждый бетонный блок опираются на отдельную армированную, бетонную, опорную плиту размером 50х50см толщиной 100мм. Сверху блоков выполняется гидроизоляция настилкой двух слоев рубероида.

Заказать строительство фундамента можете по телефону: 8 (800) 100-24-23 или через форму

Статьи / Фундаменты

столбчатый фундамент, ленточный фундамент. Стоимость фундамента

Строительство дома или строительство бани всегда начинается с устройства фундамента. Фундамент предназначен для принятия нагрузок от конструктивных элементов строения с последующей передачей их на грунт. Подходить к строительству фундамента необходимо ответственно, так как ошибки, допущенные при изготовлении фундамента, приводят к непредсказуемым последствиям и к тому же их нелегко исправить. Вместе с тем, затраты на устройство фундамента являются достаточно серьезной статьей расходов в ходе строительства дома или бани, поэтому выбор конструкции фундамента должен быть обоснован также и с экономической точки зрения, дабы не «закапывать в землю» весьма немаленькие деньги.

Вид и глубина заложения фундамента выбирается в зависимости от типа грунта, уровня грунтовых вод, типа здания и нагрузок, которые будут действовать на фундамент в процессе его эксплуатации. К основным видам фундаментов, применяемым в малоэтажном строительстве, относятся следующие:

Ленточный фундамент

Устройство ленточного фундамента производится, как правило, для зданий с тяжелыми стенами: кирпичными, каменными, бетонными и.т.д. Глубина заложения ленточного фундамента определяется глубиной промерзания грунта. Так, для Московской области глубина промерзания состаляет 1.2 м и глубина заложения ленточного фундамента выбирается не менее 1.5 м. Строительство ленточного фундамента является одним из самых финансово и трудозатратных.

Ленточный мелкозаглубленный фундамент

Как видно из названия, отличие этого вида фундамента от ленточного фундамента состоит в глубине заложения. Глубина заложения ленточного мелкозаглубленного фундамента в Московской области может не превышать 70 см. Основной принцип конструирования мелкозаглубленных фундаментов зданий с несущими стенами на пучинистых грунтах заключается в том, что ленточные монолитные фундаменты всех стен здания объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания.

Столбчатый фундамент

Этот тип фундаментов подходит для домов облегченной конструкции (одноэтажных бревенчатых, брусовых, каркасных) без подвалов. Основное достоинство столбчатого фундамента заключается в его относительно низкой стоимости. Вместе с тем, значительные ограничения на применение столбчатых фундаментов накладываются в зависимости от типа грунта.

В Территориальных строительных нормах «Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области», утвержденных постановлением Правительства Московской области от 30.03.98 №28/9, отмечается:

«Территория Московской области более чем на 80% сложена пучинистыми грунтами. К ним относятся глины, суглинки, супеси, пески пылеватые и мелкие. При определенной влажности эти грунты, промерзая в зимний период, увеличиваются в объеме, что приводит к подъему слоев грунта в пределах глубины его промерзания. Находящиеся в таких грунтах фундаменты подвергаются выпучиванию, если действующие на них нагрузки не уравновешивают силы пучения. Применяемое в практике строительства мероприятие против выпучивания путем заложения фундаментов на глубину промерзания не обеспечивает устойчивость легких зданий, так как такие фундаменты имеют развитую боковую поверхность, по которой действуют большие по значению касательные силы пучения. Таким образом, повсеместно применяемые материалоемкие и дорогостоящие фундаменты не обеспечивают надежную эксплуатацию малоэтажных зданий, построенных на пучинистых грунтах.

Одним из путей решения проблемы строительства на пучинистых грунтах малоэтажных зданий является применение мелкозаглубленных фундаментов, закладываемых в сезоннопромерзающем слое грунта.

Начиная с 1987 года во многих субъектах Российской Федерации, в том числе в Московской области, на мелкозаглубленных фундаментах построены тысячи малоэтажных зданий со стенами из разных материалов — кирпича, блоков, панелей, деревянных щитов. Применение их позволило сократить расход бетона на 50-80%, трудозатраты — на 40-70%.

Длительный срок эксплуатации зданий на мелкозаглубленных фундаментах свидетельствует о их надежности.»

Большой опыт строительства нами фундаментов под деревянные дома и бани на основе срубов, показывает, что наиболее подходящим видом фундамента для срубов по критерию «надежность-стоимость» является ленточный мелкозаглубленный фундамент.

Ленточный фундамент глубокого заложения не только значительно дороже мелкозаглубленного, но и, как было отмечено выше, для легких зданий, а дома и бани из срубов и дома из бруса относятся к легким зданиям, не выполняет функцию, для которой он и заглубляется ниже глубины промерзания, а именно обеспечение полной неподвижности здания на фундаменте. Для срубов небольшие сезонные подвижки фундамента не критичны, в отличие от кирпичных зданий, так как сруб — это самонесущая конструкция, но как говорится «если нет разницы (в данном случае между ленточным фундаментом глубокого заложения и мелкозаглубленным фундаментом), зачем платить больше».

Использование же столбчатого фундамента для домов и бань из срубов практически на всей территории Московской области очень рискованно, так как столбы на пучинистых грунтах могут вести себя непредсказуемо.

Наша фирма производит строительство ленточного мелкозаглубленного монолитного армированного фундамента конструкции, представленной на рисунке. В данной конструкции подушка из песка выполняет роль непучинистого основания. Применение каркаса из арматуры уменьшает деформации и позволяет устранить риск разрушения самого фундамента при сезонных подвижках грунта.

Здесь следует отметить, что мы используем только заливку фундамента из бетона, не применяя бетонные блоки, так как фундамент из блоков на пучинистых грунтах более подвержен разрушению и его применение рискованно.

В таблице приведена стоимость ленточного мелкозаглубленного фундамента при изготовлении нашей фирмой для различных размеров срубов. Все размеры фундамента даны по осям ленты.

Размеры фундамента, мСтоимость фундамента «под ключ», рубРазмеры фундамента, мСтоимость фундамента «под ключ», руб
4х5 88000 6х9 145000
5х5 93000 7х9 155000
6х5 104500 8х9 164000
6х6 116000 9х9 пятистенок 216000
6х7 125000 9х10 пятистенок 226000
6х8 135000 10х10 пятистенок 240000

Цены на фундамент в таблице приведены при условии ровного участка. Если на участке присутствует уклон, то цена и параметры фундамента корректируются в зависимости от величины уклона.

Ленточный монолитный армированный мелкозаглубленный фундамент — лучшее решение для домов и бань из срубов


Как сделать столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция +Видео

Столбчатый фундамент – один из типов фундаментов, являющийся неплохой альтернативой, а иногда и единственным вариантов для строительства дома. Это фундамент, который устраивается на заглубленных столбах, выполненных из различных материалов.В некоторых случаях это фундамент намного экономичнее ленточного, к тому же может использоваться на «трудных» грунтах с повышенной влажностью, подверженных пучению.

[contents]

Предназначение столбчатого фундамента

Столбчатый фундамент хорошо подходит для индивидуального строительства, обладает достаточной несущей способностью, и позволяет строить дома из дерева, каркасные и щитовые конструкции без подвала.

Плюсы и минусы фундамента

Почему выбирают столбчатый фундамент:

Плюсы

  1. Столбчатый фундамент является экономически более выгодным, чем другие типы фундаментов. Его стоимость составляет, как правило, не более 18% от стоимости всего дома (для сравнения стоимость других типов фундаментов может достигать 30%).
  2. Столбчатый фундамент дает меньшую осадку за счет отдельно стоящих опор фундамента. Уменьшение давления дает возможность уменьшить общую площадь фундамента.
  3. Также данный фундамент менее подвержен воздействию пучинистых грунтов.



Минусы:

Столбчатый фундамент не рекомендуется устанавливать:

  1. При горизонтально подвижных и слабонесущих грунтах.
  2. Для крупногабаритного домового строения.
  3. Если вы ограничены во времени и не хотите тратить его на возведение цоколя.
  4. При резком перепаде высот на участке строительства (от 2 м.).

Устройство столбов. Используемые материалы

Конструкция фундамента из столбов

Опоры под столбчатый фундамент могут быть выполнены различных материалов, которые отличаются по своей прочности и стоимости. Выбор того или иного материала должен быть обусловлен, прежде всего, конструкцией дома (его массой и этажностью).

  • Опоры столбчатого фундамента могут быть также выполнены из дерева. Это довольно недолговечный материал, поэтому используется сегодня крайне редко и в основном под малогабаритные деревянные постройки или террасы. Для обустройства опор из кирпича для мелкозаглубленного или незаглубленного фундамента используют хорошо обожженный кирпич-железняк, менее подверженный разрушению.
  • Самый надежный и популярный вариант – опоры из бетонных армированных столбов. Для их возведения используют тяжелый строительный бетон.
  • Также часто используются асбестоцементные или металлические трубы, которые используются в качестве несъемной опалубки и заливаются бетоном.
  • Еще один вариант – опоры из плоского бутового камня.

Этапы установки опор пошагово

  1. Заглубление столбчатого фундамента рассчитывается исходя из уровня промерзания почвы. К этой величине прибавляют 30 см и получают глубину установки опор.

2. Подготовительный этап включает расчистку строительной площадки и удаление растительного слоя земли (это около 30 см верхнего слоя почвы). На этом этапе строительная площадка также очищается от посторонних предметов и выравнивается.

3. Если почва под срезанным слоем преимущественно состоит из песка, то дополнительной его подсыпки не потребуется. На глинистых почвах необходимо обустроить песчаную подушку.

4. На следующем этапе начинается разбивка столбчатого фундамента, когда проект дома переносится на местность. Опоры располагают по периметру дома, на стыках стен и в местах наибольшей нагрузки. Совершая разметку будущего фундамента важно контролировать углы пересечения нитей, на углах они должны составлять ровно 90?. Мета установки столбов отмечаются, важно, чтобы они располагались на расстоянии не более 3 м. друг от друга.

Затем приступаем собственно к рытью ям под будущие опоры. Если глубина ям не будет превышать 1 м., то укрепления их стенок не потребуется. При большей глубине ям необходимо устанавливать защиту от обсыпания.

Глубина ям должна быть делана с учетом того, что дно ямы под столбчатый фундамент насыпается слой песка толщиной не менее 10 см. Ширина ямы делается на 20-40 см. больше ширины самого фундамента.

Песчаная подушка на дне ямы утрамбовывается и выстелается рубероидом или полиэтиленом для предотвращения ухода воды из бетона, заливаемого в яму.

Обустройстово опалубки столбчатого фундамента

На следующем этапе переходим к обустройству опалубки. Она выполняется из досок или металла. Если края ямы не обваливаются, то вместо опалубки можно использовать полиэтилен или рубероид. Также функцию опалубки могут выполнять трубы из железа, асбеста или керамические.



Наиболее предпочтительной является опалубка под столбчатый фундамент из сырых узких деревянных досок. Для сохранения связывающих свойств бетона и препятствования выхода воды из смеси сухие доски предварительно вымачиваются.

Уровень высоты столбов регулируется на одной высоте.

Ростверк столбчатого фундамента

В зависимости от выбранной технологии различают монолитный, сборный или сборно-монолитный ростверк.

При устройстве монолитного ростверка можно быть уверенным в жесткости и долговечности возводимого фундамента. До начала заливки бетонной смеси необходимо установить арматурный каркас и соединить с ней все перемычки опор столбчатого фундамента при помощи проволочной скрутки или сварки.

Далее по всему периметру фундамента монтируется опалубка и заливается бетонная смесь. После заливки бетонный ростверк изолируют, дабы избежать атмосферных воздействий, и оставляют набирать прочность на срок до 28 дней. После этого приступают к установке плит перекрытий и собственно возведению дома, отлично подходит этот фундамент для каркасного дома, при этом этот фундамент легко производится своими руками.

Забирка фундамента — ограждающая стенка между столбами

Так как во многих регионах подпольное пространство дома нуждается в дополнительном утеплении, при возведении здания на столбчатом фундаменте не следует забывать об этапе устройства забирки – ограждающей стенки между столбами.

Забирка призвана защитить пространство под домом от сора, атмосферных осадков и т.п. Она укладывается на собственное основание из бетонной стяжки и делается высотой не менее 40 см. и зависит от высоты цоколя здания. Со столбами забирку не связывают.

Гидроизоляция

Важным шагом является гидроизоляция столбчатого фундамента. Она осуществляется при помощи двух слоев рубероида, переложенных битумом, или цементного раствора с песком.

Как рассчитать нагрузку столбчатый фундамент — видео

Страница не найдена для foundation_design_precautions

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для foundation_excavation_precautions

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Как установить фундамент для опор и балок | by Rising Barn

Это статья 2 из 3 в нашей серии «Фундаменты Rising Barn», где объясняются различные типы фундаментов для установки. Щелкните здесь , чтобы ознакомиться с частью 1.

С точки зрения сложности, опоры и балочные фундаменты немного сложнее, чем салазки или плиты, но есть много преимуществ. Например, строительство фундамента из бетонных плит на склоне или холме может быть дорогостоящим делом, но с фундаментом из опор и балок это становится намного, намного более доступным и менее рискованным в установке.Поскольку опоры и балки закреплены в земле и поднимают дома примерно на фут, это также хороший выбор для земель, которые испытывают регулярные «влажные периоды», когда обширная почва может вызвать нагрузку на конструкцию, а влажность приводит к появлению плесени и грибка. в других типах фундаментов.

Вот обзор подземной системы опор, известной как «опоры и балки».

Подобно полозовому методу, основания опор и балок просты; Во-первых, вы должны просверлить или выкопать серию ям в земле, как правило, за линией замерзания в вашем районе.

После того, как эти отверстия будут просверлены, гравий насыпается и утрамбовывается на дно перед тем, как положить на него предварительно сформированные картонные формы.

Эти формы затем выравниваются с землей и друг с другом, а затем заполняются бетоном до верха. Перед тем, как бетон застынет, в верхнюю часть опалубки помещают металлическую фурнитуру, которая позже будет прикреплена к опорным балкам перекрытия.

Когда бетон застывает, деревянные балки, подобные упомянутым ранее салазкам, прикручиваются болтами и поверх них возводится пол.

Хотя конструкция опор и балок является чрезвычайно популярным вариантом, у нее есть несколько недостатков. Во-первых, вы должны убедиться, что опоры расположены равномерно, иначе опорные балки начнут прогибаться, что, в свою очередь, приведет к заеданию дверей и окон. Кроме того, вы должны убедиться, что в бетоне во время заливки абсолютно отсутствуют пузырьки воздуха, иначе опоры будут намного менее прочными. Это можно легко сделать, «уплотнив» бетон во время заливки: после того, как формы будут заполнены наполовину, используйте запасной кусок арматуры или длинную тонкую лопату и несколько раз проткните бетон полностью до дна формы, Убедитесь, что вы проходите вдоль стенок трубки, а также по центру.

Мы рекомендуем, чтобы полы конструкции были изолированы, иначе нагретая и охлаждаемая энергия будет просачиваться через нижнюю часть пола. Чтобы предотвратить это, наши комплекты поставляются с простым в сборке черновым полом, который уже нанесен на самый высокий уровень, обычно доступный, поэтому нашим клиентам не следует беспокоиться о потере энергии в направлении под землей.

Если вы предпочитаете использовать бетонную плиту или другую нестандартную систему, обратитесь к руководителю группы за дополнительной информацией.

Что такое фундамент для столба и пирса

Фундамент для столбов и пирсов — также иногда называемый фундаментом для столбов и балок — является одним из двух основных типов фундаментов дома. Другой тип известен как фундамент из плит или фундамент из плит. Как следует из названия, фундамент столбов и опор состоит из бетонных опор, которые закладываются глубоко в землю, чтобы выдерживать вес конструкции. От бетонных опор выступают бетонные или деревянные столбы, а вдоль верхних частей столбов проходят горизонтальные деревянные балки, образующие основание, на котором будет построена конструкция.

В отличие от плиточного фундамента, в котором слой бетона заливается непосредственно на почвенный субстрат, фундамент столбов и опор не опирается непосредственно на землю, а обычно поднимается примерно на 18 дюймов, создавая пространство для подползания под домом. Одним из лучших преимуществ фундамента из столбов и опор является то, что пространство для обхода обеспечивает легкий доступ к нижней части дома, если потребуется ремонт сантехнических и электрических блоков или самого фундамента.

Домостроители часто предпочитают использовать столбчатые и опорные фундаменты, потому что их легко построить и они дешевле, чем другие варианты.Однако этот тип фундамента лучше всего подходит для небольших зданий. Поскольку фундамент столбов и опор не закладывается глубоко в землю, этот тип фундамента менее идеален для домов, построенных в районах, где часто случаются землетрясения или ураганы. Кроме того, из-за того, как устроены опоры и опоры, дома, расположенные на них, более подвержены провисанию и скрипу полов.

Свяжитесь с ESOG, чтобы узнать больше.

По всем вопросам, связанным с фондом, обращайтесь к экспертам Engineered Solutions of Georgia.Независимо от того, нужен ли вам ремонт существующего фундамента или вы планируете построить дом и нуждаетесь в установке фундамента, наша высококвалифицированная команда инженеров-строителей и геотехников будет рада помочь. Мы базируемся в Атланте и с гордостью обслуживаем домовладельцев во всех прилегающих районах. Свяжитесь с нами сегодня!

Типы фундаментов, используемых при строительстве

Независимо от того, строите ли вы дома на одну семью, небоскребы или надстройки, выбор правильного фундамента очень важен.Фундамент любого здания служит двум основным целям — распределять вес от несущих стен на почву или основание под ними и удерживать грунтовые воды или почвенную влагу.

Топография, геология и почвоведение (изучение почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы основ и примеры каждого из них.Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

Какие бывают типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. Д., Инженеры-геотехники должны знать, как эти переменные в пределах земли влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и неглубокие.Давайте рассмотрим их на высоком уровне:

1. Глубокие основы

Глубокий фундамент необходим при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого необходимо заложить фундамент глубоко под землей или даже под водой, чтобы можно было установить контакт с более прочными слоями земли.

Например, мосты, опоры и плотины должны закладывать фундамент под водой, сохраняя при этом структурную целостность. Именно здесь глубокие фундаменты становятся незаменимыми при возведении крупных сооружений.

2. Фундамент мелкого заложения

Обычно неглубокий фундамент — это фундамент, ширина которого превышает глубину. Неглубокие фундаменты также можно назвать раздельными или открытыми.

По понятным причинам мелкий фундамент является более экономичным из двух типов. Они не требуют особого рытья или бурения в земле, и по этой причине они являются наиболее распространенными.

Неглубокий фундамент полезен, когда здание не слишком тяжелое, а почва может выдерживать значительный вес на небольшой глубине.

Примеры фундаментов мелкого заложения

Есть четыре примера неглубоких фундаментов, на которые мы накроем мат, индивидуальное основание, комбинированное основание и стену ствола. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Мат Фундамент

Матовый фундамент полностью использует площадь поверхности, на которой будет возведено здание, по существу используя подвал в качестве всего несущего фундамента. Основания из матов часто используются, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундаменты из матов также используются, когда возможен подвал и столбы или колонны расположены близко друг к другу. Его часто называют фундаментом плота, потому что фундамент фундамента погружен в почву, как корпус плота в воде.

2. Индивидуальные опоры

Один из наиболее распространенных типов неглубокого фундамента — это индивидуальное основание — это может даже быть то, что приходит на ум, когда вы думаете о фундаменте.

Отдельные или изолированные раздвижные опоры обычно представляют собой квадратные, прямоугольные или даже геометрические усеченные бетонные блоки, несущие нагрузку на одну колонну или столб.Ширина отдельных опор зависит от веса, который будет переноситься, и от допустимой нагрузки на грунт.

3. Комбинированные опоры

Комбинированная опора очень похожа на индивидуальную опору, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы гарантировать общую точку основания.

4. Фундамент стволовой стены

Стена, полоса или непрерывный фундамент — это фундамент, проходящий по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены, а не на колонны, столбы или балки. Ленточный фундамент обычно используется для строительства каменных стен, но также может быть эффективно использован при строительстве на гравии или плотно утрамбованном песке.

Примеры глубоких фундаментов

Глубокие фундаменты чаще используются для более крупных сооружений, но могут использоваться для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты строятся именно там, где звучат — глубоко в земле. Основные примеры, сваи и кессон также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Самым распространенным среди категории глубоких фундаментов является свайный фундамент. Есть два типа свайных фундаментов: опорные и фрикционные. Оба состоят из скучных больших и прочных колонн глубоко в земле.

Сваи подшипниковые

Иногда почва, на которой мы строим, никогда не выдерживает достаточного веса для масштабов возводимого проекта, даже с уплотнителями грунта и мелким фундаментом.Вместо этого мы должны обойти этот слой мягкой почвы и добраться до нижнего слоя коренной породы, чтобы распределить нагрузку.

Сваи с торцевыми опорами забиваются в землю настолько глубоко, насколько это необходимо, чтобы конец мог войти в контакт со слоем породы в земле. Это позволяет передавать груз через сваи в скалу, обеспечивая безопасное распределение веса.

Сваи фрикционные

Фрикционные сваи используют другой подход к сопрягающемуся слою мягкого грунта.Вместо бурения до слоя горной породы принцип фрикционных свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать фрикционная свая, прямо пропорционален ее длине. Каждая свая имеет зону воздействия и должна быть равномерно распределена, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть деревянными, бетонными или Н-образными.

Сваи могут быть изготовлены из заводского изготовления и забиты в грунт или залиты на месте (залиты на месте на стройплощадке).

2. Фундамент кессона

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки путепроводов на автомагистралях, домов на склоне холма и многого другого. Кессоны могут быть изготовлены заводским способом, спущены на буровую площадку и помещены в котлован. Кессоны также могут быть построены на месте из арматурной сетки, заполненной бетоном.

Для сооружения кессонного фундамента рыхлая земля выкапывается шнеком до тех пор, пока не будет достигнута коренная порода. Во время копания можно установить полый стальной кожух, чтобы песок или почва не оседали в процессе. Затем арматурный стержень с арматурной сеткой центрируется внутри обсадной колонны, и бетон заливается, начиная снизу и заполняя обсадную трубу, вытесняя оставшиеся грунтовые воды вверх. После того, как бетон заполнится должным образом, кожух можно снять.

Существует несколько разновидностей кессона, вот основные типы:

  • Открытый кессон: ящик без дна, утопленный в землю и стабилизированный с помощью балластных грузов и навозной трубы для удаления излишков грунтовых вод.Герметичная камера позволяет работать внутри.
  • Пневматические кессоны: Когда работы по техническому обслуживанию должны выполняться глубоко под землей или под водой, эти кессоны сконструированы так, чтобы рабочие могли спускаться по шахте.
  • Кессоны монолитные: Кессоны одностолонные большие из железобетона.
  • Кессоны отстойники: Кессоны с возможностью откачки воды снизу. Часто используется буровиками на шельфе для рециркуляции загрязненной воды.
  • Ящик-кессон: Пустотелый бетонный ящик с дном и стенками погружается в воду и затем заполняется бетоном. В полом состоянии ящик менее плотен, чем вода, и рискует выплыть из положения, но после заполнения он более прочный.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических проблем, с которыми сталкивается ваш проект, решение о строительстве мелкого или глубокого фундамента может быть ясным, но точный тип фундамента может быть более тонким.Принимая во внимание важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Обратитесь к квалифицированным строительным компаниям, инженерам и консультантам, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

Похожие сообщения











Типы фундаментов дома

Как возводятся основные фундаменты, включая плиты, периметральные фундаменты, бетонные блоки и опоры

Дом должен выдерживать его значительный вес и обеспечивать устойчивость. плоское и ровное основание для строительства, и отделите древесные материалы от контакта с землей, что может вызвать их гниение и привести к заражению термитами.

В зависимости от того, когда и где был построен дом, фундамент может быть из камня, кирпича, пиломатериалов, обработанных консервантами, бетонных блоков или заливного бетона. Безусловно, наиболее распространенным материалом для фундамента является бетон.

Большинство домов имеют приподнятый фундамент по периметру, который поддерживает полы и несущие стены. Некоторые построены на плоской бетонной плите, которая служит как основанием для конструкции, так и нижним этажом дома. Третьи, особенно дома для отдыха, а также небольшие старые дома, часто опираются на ряд бетонных опор.

В некоторых домах все эти методы используются для разных частей дома. Например, дома с фундаментом по периметру часто имеют опоры столбов под балкой, которая проходит под несущей стеной в середине дома.

Нижняя часть фундамента называется фундаментом (или нижним колонтитулом). Основание обычно шире, чем фундаментная стена, и находится примерно на 12 дюймов ниже линии промерзания (средняя глубина, на которой почва промерзает год за годом). Фундамент распределяет вес дома, предотвращая оседание или движение.

Типы фундаментов

Существуют три типа обычных бетонных фундаментов: заливной бетон, бетонные блоки и опоры и опоры. Размер и допустимые типы регулируются строительными нормами.

Фундамент с приподнятым периметром

Как показано ниже, бетонный фундамент может представлять собой либо приподнятый фундамент по периметру, либо плоскую плиту, либо их комбинацию.

Традиционный фундамент по периметру с плитой

Дома в теплом климате могут иметь монолитную плиту, где опора, фундамент и плита представляют собой единое целое.Обычный фундамент по периметру имеет бетонную стену, поддерживаемую заливным бетонным основанием. Оба усилены стальными арматурными стержнями (арматурой). Этот тип фундамента используется как с фальшполом, так и с плитами. Бетонная опора и опора

Ступенчатая опора, как показано слева, может поддерживать стену из бетонных блоков. Блоки имеют номинальные размеры 8 на 8 на 16 дюймов (на самом деле они на 3/8 дюйма меньше, чтобы учесть швы из раствора). В сложенном состоянии они полые; добавляется стальной арматурный стержень, а пустоты часто заполняются бетоном.Они подходят для строительства там, где формование бетона нецелесообразно.

Бетонные блоки также используются для строительства стандартных фундаментных стен. Они поддерживаются бетонным основанием; оба армированы стальными стержнями, а бетонные блоки заполнены раствором.

Фундамент опор и опор

Бетонный опор, опирающийся на опору, как показано справа, можно использовать для поддержки балок в середине пролета. Хотя некоторые старые дома полностью опираются на опоры, от этого метода отказались в пользу более надежных фундаментов.Бетонный пирс и опоры

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по обустройству дома и автора бесчисленных статей в журналах . Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Почтово-пирсовый ремонт

Распространенной техникой, используемой в районе Большого Сиэтла для строительства и ремонта фундаментов домов, является строительство столбов и пирсов. Это позволяет выполнять работу быстро и эффективно, экономя при этом ваши деньги. Этот тип строительства используется при отсутствии фундамента по периметру или фундаментной подушки. При строительстве столбов и опор вес дома распределяется по ряду столбов, установленных под домом и прикрепленных к опорам, которые представляют собой бетонные блоки клиновидной формы, которые распределяют вес по земле. Обычно столбы и опоры монтируются по всему периметру и в ключевых точках в центре дома, чтобы полы и остальная часть дома не провисали.

Из-за характера этой конструкции дома, в которых она используется, не имеют подвалов, что является прямым результатом использования этого метода поднятия дома на земле. Нередко используют облицовку или облицовку между землей и полом дома, чтобы нижняя сторона дома не была открыта, хотя в некоторых регионах эта область остается открытой.

** Посмотреть фотографии до и после **

В районах, где часто бывает затопление, строительство столбов и опор может значительно уменьшить ущерб от наводнения, поскольку дом поднимается над водой.Области, склонные к проседанию, также могут быть подходящими для этого метода строительства, если у вас есть периметр или фундамент из плит и есть потенциал для таких проблем, как растрескивание, тогда как отдельные столбы и опоры могут быть подняты и заменены по мере необходимости. Он также защищает от насекомых и уменьшает плесень, грибок и гниль, поскольку способствует циркуляции воздуха под домом и выводит его из зоны действия насекомых-вредителей. Это особенно полезно для влажной дождливой погоды, которая бывает в районе Пьюджет-Саунд, включая районы Сиэтла, Эверетта, Белвью и Такома.

Опасность строительства столбов и пирсов заключается в том, что если столбы или опоры начинают разрушаться, это может быть очень опасно. В фундаментах по периметру и из плит вес распределяется очень равномерно, поэтому даже малейшее повреждение или трещина является проблемой, но не непосредственной проблемой безопасности. В домах с столбами и пирсами вес сосредоточен на отдельных местах, поэтому, если что-то сломается, сгниет или сдвинется, эта часть дома может начать провисать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
