Антимагнитная пломба на электросчетчик | Блог «Надежные пломбы»

Магнитная пломба на электрический счетчик: общая информация

В наше время пользователи электроэнергии для того, чтобы обойти показатели счетчиков, используют сильные магниты (неодимовые), их устанавливают на счетчик потребления электроэнергии, чтобы они замедляли вращение механизмов прибора.

Для предотвращения несанкционированного потребления электричества магнитом или механической перемоткой после вскрытия счетчика, служащие ЖКХ применяют антимагнитную пломбу-наклейку.

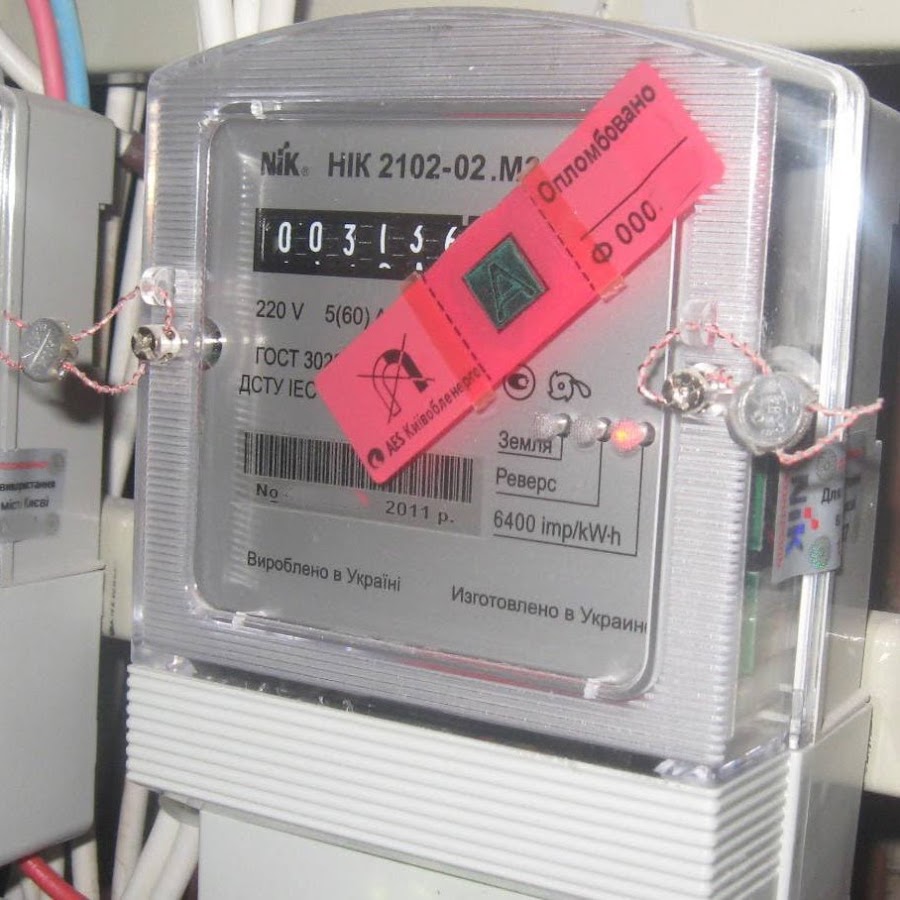

Антимагнитная наклейка – это этикетка размером 60 х 20 мм, с перфорированным дублирующим номером. На этикетку наносится индивидуальный номер, дублирующийся на отрезной части. Цвет самой наклейки красный, знаки маркировки – черные. Материал двухслойный который при попытке демонтажа отслаивается и появляется надпись “OPEN VOID”, “ВСКРЫТО”.

В центре наклейки имеется капсула с магнитной жидкостью, которая меняет форму при приближении магнита. Суспензия, находящая в блистере, содержит микрочастицы железа, которые связываться силиконом и изначально выглядят как аккуратная капля с гладкими краями.

Если на эту жидкость воздействовать магнитным полем более 80 МТл, частицы железа разрывают аккуратную оболочку и растекаются или перемещаются к месту влияния магнитного поля. Таким образом, при визуальном осмотре устройства можно легко заметить факт воздействия.

Сфера применения

Номерная наклейка Антимагнит – одноразовая пломба которая устанавливается на счетчик и применяется для:

  1. Контроля вскрытия электросчетчика;
  2. Контроля воздействия магнитным полем;

Мифы и реальность

Мы решили провести свои исследования по поводу эффективности работы антимагнитной пломбы-наклейки, так как много в интернете предложений от домашних экспертов как вскрыть антимагнитную пломбу без повреждений.

Мифы:

  • Стикер может отойти от корпуса счетчика если нагреть ее феном.
  • Подковырнуть острым предметом и удалить прозрачный датчик с магнитной суспензией.
  • Воспользоваться магнитом, а потом восстановить.

Реальность:

  • При нагреве феном ничего не происходит, а пытаясь ее снять, разрушается целостность защиты. Материал оставляет след на приборе, а саму этикетку уже не восстановить.
  • При попытке снять капсулу острым предметом опять нарушается сама этикетка, потому что составляет одно целое с блистером, в котором находится магнитная жидкость.
  • Если с антимагнитой наклейкой производились манипуляции с магнитом, то жидкость смещалась. А значит оставила черный след, частицы железа конечно могут сместиться в другом направлении, но вот черный след все равно оставит.

Как правильно опломбировать?

Для более надежной работы противомагнитной пломбы ее следует правильно устанавливать:

  • Снять подложку с наклейки.
  • Приклеить наклейку на чистую, обезжиренную спиртом поверхность.
  • Удалить пузырьки, расправив этикетку.
  • Приклеить отрывной уникальный номер в книгу учета.

Капсула срабатывает при приближении к ней магнита на расстояние 3-4 см, поэтому желательно клеить пломбы около того места, где именно останавливают работу электросчетчика магнитом.

Установка антимагнитной наклейки производится вручную, без использования какого-либо оборудования.

При опломбировании приборов учета следует придерживаться показателей: от +4°C до +50°C. Это позволяет эксплуатировать наклейку в температурном диапазоне: от -50°C до +60°C.

Видео — принцип работы антимагнитной пломбы

Наша компания является производителем антимагнитных пломб-наклеек, которые можно купить в упаковках по 100 штук. Выпускаем согласно ГОСТа 31283-2004.

как защититься от обвинений облгаза

Украинцы активно судятся из-за штрафов, которые им выписывают облгазы за незаконное вмешательство в работу счетчиков. Десятки тысяч гривен – такова цена обвинения в использовании магнитов или иных средств для снижения объемов потребленного газа. Но очень часто суды отменяют такие штрафы и даже назначают выплату моральных компенсаций – несмотря на выводы экспертиз о том, что со счетчиками действительно не все было в порядке.

Kosatka.Media проанализировала такие дела, поговорила с адвокатами и объясняет, что нужно знать, чтобы, отдавая счетчик газа на поверку, не судиться потом из-за ее результатов.

Как люди выигрывают суды против облгазов

В Судебном реестре за 2020 год есть десятки материалов по штрафам за газовые счетчики. Их суммы – от 2-3 тысяч грн до 150 тысяч и больше.

Показательна история произошла с жителем Бахмача (Черниговская обл.) Тарасом Ракшей. Он 1 октября в апелляции выиграл суд против «Черниговгаза», который в 2018 году оштрафовал его на 58 тысяч гривен.

В компании доказывали, что счетчик клиента реагировал на действие магнитного поля. Не в пользу потребителя были и результаты экспертизы. Она показала, что внутрь устройства кто-то установил пружину, которая позволяет занижать показатели.

«Присутствует металлическая пружина на валу цифровых шестерен, подпилена упорная втулка цифровой шестерни с левой стороны. По результатам экспертизы комиссия пришла к выводу, что это является фактом несанкционированного вмешательства в работу измерительного оборудования»

, – заявили на суде представители компании.

Также контролерам-газовщикам показалось, что в какой-то момент объем потребления газа в квартире Ракши резко уменьшился. Они трактовали это как подтверждение версии о «подкрутке».

Однако мужчине удалось доказать в суде, что он ничего не нарушал. Версию об уменьшении объемов потребленного газа он опроверг данными с платежек: с 2016 года они были примерно на одинаковом уровне. А окончательно суд встал на его сторону, когда выяснилось, что

пломбы на счетчике, несмотря на выявленные изменения внутри, были целыми.

«Несколько лет назад зимой у меня сломался старый счетчик. У нас городок небольшой, счетчик где-то в магазине купить нереально, поэтому жена заказала новый в интернете. Газовщики его проверили и через несколько дней установили. Два года они не находили никаких нарушений, пока однажды из Чернигова целенаправленно ко мне не приехали контроллеры с претензией, что я якобы с помощью магнита останавливаю счетчик»

, – рассказал Kosatka.Media Тарас Ракша.

Он говорит, что был уверен, что это какая-то ошибка, поэтому ехать в областной центр на экспертизу не захотел: «Я был спокоен, знал, со счетчиком у меня все нормально. А ехать в Чернигов – это потратить тысячу гривен на бензин».

Вскоре облгаз прислал счет на 58 тысяч гривен. Мужчине пришлось нанимать адвоката и судиться.

В конце судьи пришли к следующим выводам:

  • Облгаз не смог доказать, что клиент вмешивался в работу счетчика. Наличие в нем постороннего предмета (металлической пружины) не говорит о несанкционированном вмешательстве в работу прибора потребителем, а пломбы были целыми.

  • Доводы облгаза о вмешательстве в работу счетчика магнитом не подтверждаются доказательствами.

  • Предположение сотрудников «Черниговгаза» о возможном вмешательстве в работу счетчика с помощью магнита не может быть надлежащим доказательством по делу.

Отметим еще одно важное обстоятельство из этого процесса: «Черниговгаз» по требованию клиента (а затем и по требованию суда) не предоставил акт обследования счетчика, который предшествовал его установке и опломбированию в квартире.

«Именно составление такого акта подтверждает тот факт, что счетчик был проверен ПАО «Черниговгаз» перед установкой и может использоваться как коммерческий узел учета газа»

, – говорится в постановлении Черниговского апелляционного суда.

То есть судьи сказали, что наличие в счетчике посторонней пружины, с помощью которой и внешнего магнита теоретически можно влиять на показатели, не делает виновным потребителя, который этот счетчик приобрел. «Лишнюю» пружину газовщики должны были выявить еще до начала эксплуатации прибора, а не через два года. А раз прибор проверку прошел, а клиент целостность пломб не нарушал, то и претензий к нему быть не может.

Суд отменил штраф и обязал облгаз выплатить 3000 грн (частичная компенсация стоимости услуг адвоката, которого нанимал Тарас Ракша). Облгаз попытался обжаловать решение в апелляции, но проиграл.

«Отразили» штраф и получили компенсацию

Подобное дело против «Полтавагаза» выиграл житель Новых Санжар. Его оштрафовали на 7633 грн – все по тому же подозрению в использовании магнита.

Мужчина в суде заявил, что газовщики сами приложили магнит к счетчику, после чего сняли прибор на экспертизу. Более того, он добавил документы к счетчику, а также ответ от завода-производителя, которые свидетельствовали, что конструкция счетчика «исключает возможность несанкционированного изменения показателей, в том числе путем воздействия магнитным полем».

15 октября 2020 суд признал, что «Полтавагаз» не смогла доказать факт незаконного вмешательства в работу счетчика, соответственно, счетчик у клиента она забрала незаконно.

Компанию обязали заплатить клиенту 1190 грн возмещения имущественного ущерба, 10 тысяч грн компенсации морального вреда, и вернуть 8000 грн, которые он потратил на адвоката.

Решение суда в пользу потребителя. Фото: reyestr.court.gov.ua

Еще одно дело «Полтавагаз» в мае 2020 года проиграла против семьи, которую собиралась оштрафовать на 37 тысяч гривен.

Приобретенный в интернете счетчик представители «Полтавагаза» установили 3 октября 2018 года, а уже 30 ноября (менее чем через 2 месяца) сняли для экспертизы. Проверка показала – при воздействии направленного магнитного поля отсчетный механизм останавливается.

«Подозрение на несанкционированное вмешательство путем осуществления скрытых мероприятий потребителем или иным лицом», – говорилось в акте экспертизы.

От штрафа семью спасло то, что на счетчике были целые пломбы, соответственно, потребители не могли что-то изменить в его конструкции.

Поверка счетчиков газа. Фото: «Полтавагаз»

Штраф уменьшили в 9 раз

Впрочем, когда речь действительно идет о махинациях с приборами учета, суды наказывают недобросовестных потребителей. И таких случаев тоже много.

Например, в мае 2020 года «Криворожгаз» выиграл суд против клиентки, внутри счетчика которой на золотниковой крышке нашли приклеенный магнит, который давал возможность влиять на замеры.

Компания оценила свои убытки в 39 тысяч грн. По мнению ее юристов, газ на такую ​​сумму клиентка могла потребить с апреля 2018 года (момент последней проверки) до февраля 2019 (когда в счетчике обнаружили магнит).

Суд признал виновной хозяйку счетчика. Однако штраф уменьшил в 9 раз – до 4344 грн. Судья Юрий Демиденко пояснил в своем решении, что руководствовался нормой Кодекса газораспределительных систем, согласно которой при расчете объема «украденного» газа может браться период не больше 6 месяцев с момента последней проверки, тогда как «Криворожгаз» указал период за 10 месяцев.

Судья отметил, что нельзя штрафовать за период более 6 месяцев со дня последнего контрольного осмотра счетчика. Фото: reyestr.court.gov.ua

Каждый сотый счетчик – под подозрением

Как свидетельствует статистика, факты самовольного вмешательства находят примерно в каждом сотом счетчике. Так, «Киевгаз» с начала года поверил 8,7 тысяч бытовых счетчиков и обнаружил 86 таких случаев.

«Если возникает подозрение на вмешательство в работу счетчиков или в недостоверности результатов измерения, проводится специальная экспертиза, ведь определить вмешательства в счетчик бывает трудно. Об этом может свидетельствовать нарушение целостности внешнего корпуса, отсутствие или повреждение пломб и других защитных элементов. Некоторые потребители пытаются проводить скрытые манипуляции над приборами, выявить которые с помощью внешнего осмотра сложно. Наиболее распространенные – это подделка пломб, установки деталей, не предусмотренных конструкторской документацией для занижения показателей объема газа», – сообщили Kosatka. Media в «Киевгазе».

Интересно, что в течение 2019 года было обнаружено лишь 22 факта незаконного вмешательства (почти в 4 раза меньше, чем за неполный 2020 год). Рост цифр в «Киевгазе» объяснили тем, что по сравнению с 2019 годом в этом году сняли на поверку в 2,6 раза больше счетчиков.

«Это связано с тем, что в этом году пришло время периодической поверки счетчиков, установленных в 2012 году. Именно в 2012 году началась масштабная установка бесплатных счетчиков газа», – сказали в компании.

Стоит отметить, что не всегда, когда счетчик признают непригодным для дальнейшего использования (в этом году таких выявлено 970), это означает проблемы для их владельцев.

«Нарушения в работе счетчика происходят из-за износа комплектующих деталей и механизмов. Ведь на работу прибора влияют кухонные испарения, прямое попадание солнечных лучей, повышенная влажность и другие факторы», – добавили в «Киевгазе».

Как эффективно защитить свои права

Адвокаты говорят, что конфликтные ситуации между газовщиками и их клиентами из-за счетчиков возникают каждый день. Если потребитель уверен в своей правоте, то часть «атак» он может отбить еще на досудебном этапе.

«Необходимо составлять письма к заводам-производителям счетчиков, к НКРЕКУ и непосредственно к облгазам с просьбой предоставить разъяснения. На этом этапе вполне возможно урегулирование таких споров», – пояснил Kosatka.Media адвокат Андрей Турий.

Впрочем, если ситуация развивается не в пользу потребителя и облгаз уже обратился в суд, тогда нужно идти за помощью к юристам.

Адвокат Леся Мельник рассказала, как нужно действовать потребителям и на что обращать внимание, чтобы минимизировать риски.

  • Эффективнее всего защитить свои права владелец счетчика может на этапе экспертизы (ее назначают как в случае подозрения относительно вмешательства, так и во время плановых проверок).

«Потребитель имеет право присутствовать на экспертизе и снимать видео. Также можно снимать работу специалистов у себя дома – достаточно предупредить, что будете использовать это в качестве доказательства. И если быть внимательным, все снимать, задавать вопросы с просьбой объяснить непонятные моменты, то позже, если вызовут на комиссию о наложении штрафа, можно давать объяснения и защищать позицию. У меня был случай, когда прямо на комиссии удалось доказать, что со счетчиком было не то, что нам говорила комиссия и штраф списали», – сказала Мельник в комментарии Kosatka.Media.

  • Нужно снимать на видео попытки газовщиков у вас дома проверить, реагирует ли счетчик на действие их магнита. Если на счетчике есть антимагнитным пломба (она реагирует на действие магнитного поля), то во время экспертизы без видеозаписи будет крайне трудно доказать, что ее повредили контроллеры, а не владельцы счетчика.

Также имеют право снимать видео и люди, которые не являются собственниками жилья, а снимают его – этим они подстрахуют хозяев на случай неожиданностей.

«В таком случае речь идет не о частных, а об официальных отношениях между компанией, которая предоставляет услуги, и потребителем. Поэтому работу специалистов снимать можно. Как исключение они имеют право попросить, чтобы не снимали их лиц. Потом потребитель будет иметь доказательства, если влияние магнитом и было, то его сделали газовщики. Так же нужно действовать и на других этапах: фотографируете или пишите на видео счетчики до того, как их снимают, во время демонтажа. Принесли на экспертизу, распаковали – сделали фотографии», – пояснила Мельник.

  • Если потребитель не согласен с выводами экспертизы, он может заказать независимую экспертизу. Но проводить ее он будет за свой счет. Также важно, чтобы ее проводил судебный эксперт. Именно его вывод потом можно будет использовать в суде.
  • Во время экспертизы нужно обращать внимание на пломбы. И если видно, что без срыва пломбы к внутреннему механизму счетчика нельзя никак попасть, то именно на это и нужно указывать.

«Если пломбы целы, то потребители могут подчеркивать, что счетчик устанавливала газовая компания и на тот момент все было в порядке, прибор проверили и допустили к эксплуатации. Следовательно это свидетельствует, что потребитель не мог вмешаться в его работу», – пояснила адвокат.

Можно договариваться об уменьшении штрафа

Адвокаты добавляют, что с облгазами можно попробовать договориться об уменьшении размера штрафа, ссылаясь на сложное положение в семье или низкий уровень доходов.

«Облгазы не обязаны привязываться к каким-то строгим показателям, как, например, при начислении штрафа в административном или уголовном законодательстве. Они считают по нормам потребления, и поскольку по своей сути они являются частными структурами, а не органами государственной власти, то могут сами уменьшать или увеличивать этот штраф», – сказала Мельник.

Что делать после победы в суде

Интересно, что потребители газа, выиграв дело в отношении штрафа в суде, могут сами пойти в атаку на облгаз.

«Если потребитель считает, что он стал жертвой каких-то недобросовестных действий со стороны облгазов, если он считает, что его незаконно оштрафовали вследствие нарушений во время процедуры поверки, то он имеет право обратиться к Национальной полиции с заявлением о вымогательстве денег. Также можно обратиться к Госпродпотребслужбе, чтобы она проверила и составила акт о том, была ли нарушена процедура поверки или не была. То есть, условно, если горгаз пришел и установил счетчик, поставил на него пломбы, то это уже его проблема, а не проблема потребителя. Если счетчик ставят на учет, то компания подтверждает, что с ним все нормально. От этого и может отталкиваться потребитель», – пояснил глава «Жилищного союза Украины» Александр Скубченко.

Способы борьбы с воровством электроэнергии и воды

Несколько ссылок для желающих быстро узнать про антимагнитные контрольные наклейки
Для начала – несколько цитат о применении на практике:

Почему водяной счетчик можно остановить магнитом?
«Водяные счетчики чувствуют магнитное поле потому, что они состоят из двух изолированных объемов: воздушного и водяного. В воздушном объеме находится сам счетный механизм, а в водяном находится турбина. Между ними тонкая стенка. Вращение турбины передается счетному механизму сквозь стенку с помощью двух магнитиков: один закреплен на турбине, а другой на счетном механизме.
Вот на эти-то магнитики и можно повлиять внешним магнитом. Понятно, что по этой причине любой счетчик можно остановить магнитом.
Более современные счетчики имеют специальную защиту – экран, защищающий его от внешнего магнитного поля. Однако поле сильного магнита из неодимового сплава просачивается и через этот экран. Даже современные, якобы защищенные от магнитного воздействия счетчики, все равно можно остановить магнитом. Просто надо взять магнит побольше. Если старые счетчики можно было остановить феррито-бариевым магнитом от старого динамика, то для нового, защищенного от магнитного воздействия счетчика потребуется современный магнит из неодимового сплава величиной с два-три спичечных коробка – благо такие магниты сейчас вполне доступны». (Источник: http://blogi.lu.lv/mf30004/russkiy/plomba-rus/)
«В 2011 году десятки тысяч пломб «АНТИ МАГНИТ» были установлены при плановой замене приборов учета в регионах Северного Кавказа. Это позволило значительно снять проблему хищения энергоресурсов с помощью воздействия магнитом» (http://eexpert26. ru/index.html)
«В связи с ростом тарифов на коммунальные ресурсы появляются «умельцы» идущие на всевозможные ухищрения по воровству данных ресурсов при учете приборами, это могут быть как электрические счетчики, так и водяные или газовые. Самый распространенный способ воздействие магнитом. Как бороться с такими «умельцами»?
Один из вариантов, при приемке прибора учета в эксплуатацию установить на нем специальную антимагнитную наклейку!» (http://energo73.ru/articles/21868)

То есть, начинать бороться с любителями магнитов можно уже сейчас, наклеивая пломбы при установке приборов, их поверке и так далее

АНТИМАГНИТНЫЕ КОНТРОЛЬНЫЕ НАКЛЕЙКИ
ПЛОМБА ИНДИКАТОР
В связи с ростом тарифов на коммунальные ресурсы появляются «умельцы» идущие на всевозможные ухищрения по воровству данных ресурсов при учете приборами, это могут быть как электрические счетчики, так и водяные или газовые. Самый распространенный способ воздействие магнитом. Как бороться с такими «умельцами»?
Один из вариантов, при приемке прибора учета в эксплуатацию установить на нем специальную антимагнитную наклейку. Данная наклейка представляет собой пластиковую двухслойную основу, в которую встроена специальная капсула, заполненная суспензией реагирующей на воздействие магнитного поля свыше 100 мТл. При попытке сорвать пломбу верхний слой отслаивается и проявляется надпись вскрыто, восстановить которую путем возврата на место не возможно. При воздействии магнитного поля в капсуле суспензии разрывается и заполняет собой пространство, что сигнализирует о воздействии магнитным полем.
Рекомендации:
При наклейке пломбы необходимо основание прибора учета обезжирить спиртовым раствором. Были зафиксированы случаи, что «умельцы» предварительно наносили бесцветный автополироль на корпус прибора учета, для безопасного и легкого удаления пломбы в последующем при эксплуатации.
Источник: http://energo73.ru/articles/21868

АНТИМАГНИТНАЯ ПЛОМБА
Один из главных показателей эффективной деятельности энергосистемы – уровень коммерческих потерь в сетях. Эти потери являются прямым следствием недоучета и хищений энергоресурсов, захлестнувших в последние годы энергоснабжающие предприятия.
В процессе своего развития и совершенствования приборы учета потребляемых энергоресурсов постоянно отстают от методов и способов хищения, многообразие которых обусловлено ростом тарифов, несовершенством законодательства и нормативной базы, а также изъянами в конструкции счетчиков.
Способы хищения энергоресурсов разнообразны и зависят как от типа энергоресурса, так и от группы потребителей. Однако, большинство экспертов сходятся на том, что практически все способы хищений энергоресурсов базируется на несовершенстве приборов учета. В том числе (и чаще всего) – на их подверженности блокировке счетного механизма под воздействием магнитного поля.
Суть этого способа хищения состоит в воздействии мощного постоянного магнитного поля на движущиеся металлические части приборов учета, а также – в случае электросчетчиков – на трансформаторы тока (выполненные на ферромагнитных сердечниках) и микросхемы измерителей. В результате такого воздействия прибор учета либо приобретает значительную отрицательную погрешность, либо полностью останавливается.
Незащищенность приборов учета представляет серьезную проблему для энергоснабжающих компаний, которые практически одиноки в этой борьбе.
Учитывая внушительные масштабы хищения энергоресурсов с помощью магнита, профессорами ведущих технических вузов была разработана инновационная технология, позволившая создать пломбы-индикаторы магнитного поля «АНТИ МАГНИТ».
Оснащение приборов учета пломбами «АНТИ МАГНИТ» позволяет не только выявить, но и доказать факт хищения энергоресурсов с применением магнита.
Пломба-индикатор магнитного поля «АНТИ МАГНИТ» представляет собой наклейку на основе пломбировочного скотча, снабженную капсулой с магниточувствительной суспензией. Наночастицы суспензии реагируют на магнитное поле свыше 100 мТл, меняя свое агрегатное состояние и распространяясь по всей капсуле, указывая на факт воздействия магнитом на прибор учета.
Пломба-индикатор магнитного поля «АНТИ МАГНИТ» устанавливается на корпус прибора учета. Изначально, индикатор имеет однородную массу в виде черной точки диаметром 1,5- 2 мм. В случае даже кратковременного воздействия магнитным полем, индикатор меняет свою структуру, рассыпаясь по всей капсуле, указывая на факт воздействия магнитным полем на прибор учета.
Каждая пломба-индикатор имеет индивидуальный порядковый номер. Ее невозможно временно удалить с корпуса, поскольку при снятии пломбы разрушается структура индикатора, и появляется надпись: «OPEN VOID».
В 2011 году десятки тысяч пломб «АНТИ МАГНИТ» были установлены при плановой замене приборов учета в регионах Северного Кавказа. Это позволило значительно снять проблему хищения энергоресурсов с помощью воздействия магнитом.
Источник: http://eexpert26.ru/index.html

ПЛОМБА-ИНДИКАТОР МАГНИТНОГО ВОЗДЕЙСТВИЯ ПОЛЮС-ИН
Самый эффективный способ с хищением энергоресурсов с помощью магнитов. Пломба-индикатор магнитного воздействия ПОЛЮС-ИН. Устанавливается на корпус прибора
Индикатор магнитного воздействия ПОЛЮС-ИН. Сделан в Украине. ТУ У 33.2-21174514-005:2011.
Устройство и принцип действия антимагнитной пломбы ПОЛЮС-ИН:
Индикатор магнитного воздействия ПОЛЮС-ИН представляет собой систему из пломбировочной наклейки и индикатора — капсула в пластиковом корпусе с магниточувствительным составом.
В исходном состоянии индикатора, параметры и конфигурация магнитного поля системы позволяют наблюдать невооружённым глазом, при дневном освещении, правильные геометрические изображения на лицевой стороне индикатора — фигура в форме стилизованной буквы «А».
При воздействии внешнего магнитного поля, исходные параметры индикатора нарушаются, геометрические изображения на лицевой стороне индикатора необратимо исчезает.
Пороги магнитной чувствительности антимагнитной наклейки:
— нижний порог — 0,10 Тл и менее приложенная магнитная индукция к поверхности индикатора, при которой воздействие внешнего магнитного поля визуально не наблюдается.
— верхний порог — 0,42 Тл и более приложенная магнитная индукция к поверхности индикатора, при которой необратимо нарушаются исходные параметры магнитной системы индикатора.
Антимагнитный индикатор закреплён на пломбе-наклейке с индивидуальным порядковым номером. Её невозможно временно удалить с корпуса прибора учёта, поскольку при снятии пломбы разрушается структура индикаторной наклейки и появляется необратимая надпись: «OPEN VOID».
В случае необходимости контроля состояния индикатора при отсутствии освещения необходимо с помощью электрического фонарика осветить поверхность, на которой закреплен индикатор. Луч света рекомендуется направлять под углом примерно 30 градусов к поверхности. В этом случае контуры геометрических фигур будут видны наиболее контрастно.
Срок службы антимагнитного индикатора ПОЛЮС-ИН, не менее 6 лет со дня установки.
Технические характеристики:
Длина индикаторной наклейки: 36 мм.
Ширина индикаторной наклейки: 24 мм.
Длина антимагнитного индикатора (без пломбы-наклейки): 10,50 мм.
Ширина антимагнитного индикатора (без пломбы-наклейки): 10,50 мм.
Высота индикаторного элемента в пластиковом корпусе: не более 3,00 мм.
Температура эксплуатации: -40 — +70 С.
Геометрические изображения на лицевой стороне индикатора — фигура в форме стилизованной буквы «А».
Источник: http://kharkov.prom.ua/p3911752-antimagnitnaya-plomba-naklejka.html

ПЛОМБА, ЧУВСТВИТЕЛЬНАЯ К МАГНИТНОМУ ПОЛЮ
Пломба чувствительная к магнитному полю, предназначенная для защиты счетчиков воды и электричества. Индикатор магнитного поля. Anti magnitnaya plomba Anti magnitaja naklejka nakleyka.
Антимагнитная пломба для счетчиков. Антимагнитная наклейка для счетчиков. Магниточувствительная наклейка для счетчиков.
С помощью сильного магнита можно замедлить счетчик электроэнергии – электросчетчик. Обмануть, остановить счетчик воды (водяной счетчик ) с помощью магнита очень просто. Магнит не может открутить счетчик назад, скрутить показания счетчика или обойти счетчик, но зато позволяет остановить счетчик. Некоторые счетчики электроэнергии и газовые счетчики также можно затормозить с помошью мощного магнита. Несознательные жильцы экономят расходы на воду. Бороться с воровством воды можно с помощью Магнито чувствительной пломбы для водяных счетчиков. Магнитные пломбы. Воровство воды с помощью магнитов. Защита счетчиков. Как воры останавливают счетчик. Большинство применяемых в настоящее время в Латвии счетчиков воды можно остановить с помощью сильного мощного магнита. Этим пользуются многие несознательные жильцы, устанавливающие магниты возле своих счетчиков и таким образом ворующие воду. Однако, теперь появилась недорогая пломба, которую можно надеть на уже установленный счетчик воды или газа. Эта пломба зафиксирует любую попытку затормозить счетчик с помощью магнита.
Корпус пломбы представляет собой маленькую герметичную камеру с прозрачным окошком, внутри которой видно черное кольцо. В центре черного кольца легко виден невооруженным глазом белый кружок. Если поднести к такой пломбе магнит, то белый кружок исчезнет навсегда. Пломба сделана так, что восстановить белый кружок невозможно. Такое нарушение внутренней структуры пломбы не вызовет сомнения как у жильца так и у инспектора.
Как и обычная пломба, магниточувствительная пломба имеет систему крепления к счетчику, не позволяющую ее удалить и затем поставить обратно. Это достигается за счет узелка на проволочке, который невозможно развязать не оставив грубых заметных следов на ее полированной эмалированной поверхности.
Вот видео в котором показан процесс крепления пломбы.
Привязывание пломбы к счетчику
Как и обычная пломба, она имеет свой уникальный номер или буквенный код, который можно будет записать в журнал и тем самым проконтролировать, что пломба не была заменена. Установка такой пломбы на счетчик не требует сложных навыков.
Технические характеристики пломб .
1. Работа пломбы основана на необратимом разрушении внутренней структуры пломбы которое вызывается воздействием внешнего магнитного поля.
2. Типовой порог срабатывания пломб 300 Гаусс.
3. Время срабатывания пломбы сильно зависит от силы магнитного поля и может быть в диапазоне от 1 секунд до 10 минут. Пломбы не реагируют на импульсы магнитного поля короче 0,1 секунды.
4. Испытание на удар. Падение с высоты 10 метров на бетонный пол не приводит к почернению плобы или утрате ею своих качеств.
5. Замерзание до – 20 градусов и последующее отмораживание не приводит к почернению пломбы или утрате ею своих качеств.
6. Нагрев до +50 градусов Цельсия не приводит к почернению пломбы или утрате ею своих качеств.
7. Удерживание под водой в течении суток не приводит к почернению пломбы или утрате ею своих качеств.
8. Пломба сохраняет свою чувствительность в диапазоне температур от +10 до +40 градусов.
9. Черное кольцо не разрушается при длительном хранении пломбы.
10. Пломба не чувствительна к радиопомехам, магнитным бурям, работе мобильных телефонов. Однако не рекомендуется проводить электросварочные работы ближе одного метра от пломбы.
11. Для фиксирования пломбы на защищаемом счетчике, применяется медная эмалированая проволка, продеваемая через отверстие на краю пломбы. На конце проволоки плотно затягивается узелок. Такой узелок невозможно развязать без оставления на эмалированной поверхности заметных следов.
12. Каждая пломба имеет свой индивидуальный номер.
Сделано в Латвии IK “Lidesa” . Защищено патентом.
Почему водяной счетчик можно остановить магнитом?
Водяные счетчики чувствуют магнитное поле потому, что они состоят из двух изолированных объемов : воздушного и водяного. В воздушном объеме находится сам счетный механизм, а в водяном находится турбина. Между ними тонкая стенка. Вращение турбины передается счетному механизму сквозь стенку с помощью двух магнитиков: один закреплен на турбине, а другой на счетном механизме.
Вот на эти-то магнитики и можно повлиять внешним магнитом. Понятно, что по этой причине любой счетчик можно остановить магнитом.
Более современные счетчики имеют специальную защиту – экран, защищающий его от внешнего магнитного поля. Однако поле сильного магнита из неодимового сплава просачивается и через этот экран. Даже современные, якобы защищенные от магнитного воздействия счетчики, все равно можно остановить магнитом. Просто надо взять магнит побольше. Если старые счетчики можно было остановить феррито-бариевым магнитом от старого динамика, то для нового, защищенного от магнитного воздействия счетчика потребуется современный магнит из неодимового сплава величиной с два-три спичечных коробка – благо такие магниты сейчас вполне доступны. Циничные мерзавцы продают их в открытую не только у нас в Риге, но и в Москве, в чем легко убедиться, зайдя, например на сайт
http://magnit-na-schetchik.narod.ru/
А вот на этих сайтах можно найти советы, как с помощью магнитов воровать не только воду, но и электричество и газ:
http://www. voda-vor.ru/t_toka.html
http://lamer.com.ua/sposob.htm
Так, что как видите, нехорошие люди поставили дело на поток…
Магнит конечно действует не при любых потоках воды. Суть в том, что он поднимает порог нечувствительности. То есть, если обычный счетчик пропускает без вращения примерно 30 литров воды в час, то после приложения магнита этот порог повышается по крайней мере в три раза даже для самых современных счетчиков с лучшими встроенными антимагнитными экранами. А для счетчиков без встроенного антимагнитного экрана ( например, для KADEN Vilimeksas) порог нечувствительности становится в десятки раз больше. Воришки стараются использовать водяной поток ниже порога нечувствительности, то есть тонкой струей, а применение магнита позволяет им сделать эту струю достаточно толстой.
А бывают ли счетчики воды, в которых вообще все детали пластмассовые? Как остановить такой водяной счетчик магнитом?
Да, бывают. Они полностью заполнены водой. Но вода в нашей местности содержит много железа. Железо осаждается на стекле и уже через месяц показания счетчика невозможно будет считать. Поэтому такие счетчики у нас не применяются.
Остановить такие счетчики также можно с помощью магнита. Для этого в счетчик со стороны выхода ( а эта сторона не пломбируется) воришки засыпают мелкие железные опилки, или дробленую ржавчину ( магнетит) . Затем к счетчику прикладывают магнит. В результате, весь порошок скапливается в одном месте у турбинки и удерживается магнитным полем внешнего магнита. Крыло турбинки задевает эту кучку порошка и турбина перестает вращаться.
Если в дверь к злоумышленнику постучал инспектор, то злоумышленник просто убирает магнит и открывает воду.
После этого весь порошок вылетает из счетчика с потоком воды, не оставляя никаких следов…
Единственным средством борьбы с такими махинаторами является магнито-чувствительная пломба для водяных счетчиков, выпускаемая нами .
На какие водяные счетчики можно повлиять магнитом?
Большинство квартирных счетчиков воды выпуска до 2005 года останавливаются, если в их центре внешний магнит создает поле порядка 200 гаусс. Такое поле может обеспечить приложенный сбоку феррито-бариевый магнит примерно того же размера, что и сам счетчик При этом счетчик будет пропускать порядка 100 -200 литров воды в час без вращения. Для остановки более современных магнито-защищенных счетчиков потребуется создать в их центре поле порядка 1000 гаусс. Такое поле можно создать с помощью более современного неодимового магнита. Если два крупных неодимовых магнита прикладывать с двух боков счетчика южным и северным полюсом на встречу друг другу, то в центре счетчика создается поле порядка 2000 гаусс. Этого достаточно для остановки практически любого современного квартирного водяного счетчика при потоке воды 100 – 200 литров в час.
Внутренние микро-магнитики встроенные в счетчик создают на их поверхности поля не более 5 гаусс. Этого очень мало и наша пломбf на такое поле не реагирует.
А как воры останавливают электро счетчики с помощью магнита?
Первый вариант: Магнит можно приложить к трансформатору тока.
Большой сильный неодимовый магнит, приложенный к трансформаторному железу трансформатора тока создает в нем поле вызывающее магнитное насыщение (и гистерезис), а значит выходящее за пределы линейной зоны. В результате чего дифференциальная магнитная проницаемость железа уменьшается, а это приводит к занижению показаний электросчетчика, подключенного через трансформатор тока. Феррито-бариевый магнит не способен вызвать этот эффект.
Второй вариант: Мангит ставится как можно ближе к вращающемуся диску.
Магнитное поле не способно останавливать медленное вращение алюминиевого или медного диска, однако оно способно притормаживать быстрое вращение . Это происходит из-за того, что при быстром вращении в меди или алюминии появляются наведенные замкнутые токи Фуко, благодаря которым магнитное поле тормозит движение медных или алюминиевых деталей. Эфект будет значителен только при быстром вращении, то есть при большом потреблении электричества.
Третий вариант: Через маленькую щель или отверстие внутрь счетчика можно ввести магнитный иголку с ниткой. С помощью магнита ею можно манипулировать и установить их внутри счетчика так, чтобы она притормозила диск. Ну а при необходимости предъявит счетчик инспектору, иголку можно вытащить за нитку или опять же с помощью магнита.
Очень подробное исследование проделано здесь:
http://voda-vor.ru/
А конкретные предложения магнитов с описанием счетчиков есть на этом форуме:
http://forum.cybernet.name/viewtopic.php?p=3586#p3586
Интересную дискуссию о проблеме воровства воды в Латвии можно найти здесь:
http://www.skolas34.lv/ru/articles.php?article_id=17
Наши пломбы основаны на разрушении внутренней структуры. Поэтому их в принципе невозможно восстановить.
Важно так же, что для мониторинга наших пломб не надо никаких специальных приборов. Так что целостность пломбы при установке очевидна как контролеру так и хозяину и не может быть оспорена.
То есть в случаях воровства разрушение пломбы магнитным полем или кусачками юридически эквивалентны так как и то и другое очевидно невооруженным глазом.
А есть ли альтернативные решения и другие производители?
В 2009 году я был первым кто предложил использовать магнито чувствительные пломбы. Ознакомившись с моими пломбами некоторые другие изобретатели также решили изобрести то же самое.
Как следствие, с конца 2011 года на рынке России, Польши и Украины можно встретить Антимагнитные пломбы и других производителей.
Однако, как показала практика – все не так просто. Повторить мое техническое решение пока никому не удалось – для формования внутреннего кружочка нужен весьма хитрый специальный станок который я держу в секрете.
Но творческая интеллигенция не унывает и придумывает технические решения по-проще и по-дешевле. Я приведу здесь примеры других технических решений с объяснением их достоинств и недостатков без того, чтобы указывать прямо на их авторов, дабы никого не обидеть.
1. Самое экономное решение – это этикетка, которая вообще не реагирует на магнитное поле . То есть на счетчик потребителя навешивается некоторый фантик и гипнотическим голосом ему сообщается, что сий фантик покраснеет от стыда, если к нему не дай Бог кто-то поднесет магнит. Лучше не проверять а то оштрафуем! В медицине подобный метод называют эфектом Плацебо. Метод действительно действует на отдельных граждан. Но не на всех. К тому же не все установщики пломб умеют гипнотизировать клиента.

2. Некоторые производители наносят магниточувствительный порошок на поверхность наклейки . Такой порошок осыпается от случайных прикосновений .
Можно встретить вариант, когда нанесенный на поверхность наклейки магниточувствительный материал прикрывают сверху пластиковым экраном. Однако и тут порошок может осыпаться от случайных ударов или резких изменений температуры. А ведь самое главное в этом деле – не обвинить в воровстве невинного человека !
3. Есть вариант, когда используют кусочек размагниченного магнита или даже размагниченной ленты от магнитофона. Если к такому материалу поднести магнит, то он намагнитится. Чтобы определить намагниченность нужен специальный прибор. То есть клиент не сможет сам определить – попал он уже на штраф или еще нет? Не был ли магнитный материал намагничен еще до установки? Такой метод вызывает нервозность, неуверенность и поэтому юридически может быть оспорен . Кроме того, кусочек намагниченного магнита всегда можно размагнитить, поднеся к нему катушку с переменным током ( как это делает головка стирания стандартного магнитофона). Подробная критика здесь http://forum.cybernet.name/viewtopic.php?f=4&t=913
4. Некоторые химические реакции ускоряются в магнитном поле. В принципе, на их основе можно создать магнито чувствительную наклейку. Но беда в том, что повышение температуры также ускоряет те же химические реакции. Это означает, что при сильной жаре такая наклейка может сработать и без участия магнитного поля.
5. Вместо того, чтобы ломать голову над тем, как создать колечко из магнитного порошка, можно использовать просто погруженное в жидкость пытнышко диаметром в 2 мм. Это дешевле и проще.
Однако, как показывает практика – чувствительность такой геометрии гораздо хуже. То есть она скорей всего не будет реагировать на феррито бариевый магнит от старого динамика, а будет реагировать только на сильный неодимовый магнит. А ведь именно ферритобариевым магнитом пользуются большинство нищих воришек.
Сравнение чувствительности двух пломб
Когда магнитное поле приближается снизу, разница еще более заметна. А это очень важно, ведь воришка скоре всего будет подносить магнит с другой стороны счетчика.
Сравнение двух пломб, когда магнит подносится снизу
Далее, надо понимать, что изменение геометрии пятна, когда оно стало овальным вместо круглого, или чуть-чуть больше обычного, очень трудно однозначно трактовать . В то время как кольцо либо есть, либо оно уже разрушено, что сомнению не подлежит.
Кроме того разница заключается еще и в том, что поднеся к сработавшей пломбе заостренный маленький магнит, воришки могут собрать нано частицы обратно в маленькое пятнышко. А вот восстановить внутри закрытой капсулы кольцо с помощью внешнего магнита совершенно невозможно.
Именно использование колечка позволяет мне утверждать, что мою пломбу совершенно невозможно восстановить после того, как она один раз сработала.
Никто из конкурентов так и не смог повторить геометрии, которую использую я – то есть маленькое колечко из магнито чувствительного материала. Это мое Know How.
Источник: http://blogi.lu.lv/mf30004/russkiy/plomba-rus/

Магнит для остановки счетчика электроэнергии

 Неодимовые магниты повсеместно используются для остановки приборов контроля и учета воды, электроэнергии и газа. Насколько это этично и правомерно, вызывает дискуссии. Но то, что украинцы используютнеодимовый магнит для остановки счетчика воды, газа, электроэнергиидля снижения сумм оплаты по коммуналке, имеет место быть.

Где покупают магниты?

Если вы задались вопросом,где купить неодимовый магнит в Украине, то мы можем предложить и рекомендовать пользователямкупить неодимовый магнит дешево в Украине http://neodimmag.com.ua/ для устройств, осуществляющих учет энергоресурсов. Но обращаем внимание, что это личное дело каждого потребителя, а наш ресурс не несет правовой ответственности за вмешательство в функционирование устройств контроля: водомеров и счетчиков электроэнергии и газа. У нас также можно приобрестипоисковый магнит, который успешно применяется археологами, кладоискателями, сборщиками металлолома.

Особенности в остановке счетчика электроэнергии Неодимовый магнит на счетчик электричества http://neodimmag.com.ua/magnit_na_electroschetchik -небольшое приспособление, устанавливаемое на корпус прибора контроля. Но не все приборы подлежат воздействию магнита. Электронные счетчики не имеют магнитных элементов и вращающихся частей. Следовательно, нет смысла устанавливать неодимовый магнит на этот прибор. Это зря потраченные деньги.

Индукционные счетчики, предшественники электронных, имеющие элементы из металла, могут взаимодействовать магнитным полем неодимового магнита.Неодимовый магнит на счетчик водыили электроэнергии закрепляется на корпусе контрольного прибора. Сила притяжения магнита влияет на обороты диска. Его вращение замедляется, вплоть до полной остановки.

Важные особенности

Магнит на электросчетчик, как инеодимовый магнит на счетчик газа,будет полезен и даст необходимый результат, если потребитель знает конструкционные особенности контрольного устройства. Не нужно забывать о полярности неодимового и основного магнита в контрольном приборе. Близкое их расположение вызовет противодействие по отношению друг к другу (отталкивать), а эффективность установки магнита будет отсутствовать.

К каким электросчетчикам можно применить неодимовый магнит?

Электронные модели электросчетчиков не подлежат остановке. Если у вас в доме «почетный пенсионер из СССР» то магнит будет максимально эффективен. Другие модели, которые могут поддаваться воздействию магнита – небольшое количество индукционных и индукционно-электронных моделей в современном исполнении: «Нева», «СОЛО», «Энергомера» и «Меркурий».

Почему электросчетчик может насчитывать больше электричества, чем вы потребляете

К сожалению, в Украине были случаи, когда недобросовестные соседи подключали свою домашнюю электросеть к счетчику соседей, чтобы не платить за электричество. Иногда случалось так, что хозяева таких счетчиков не сразу замечали изменения, а потом получали счета за электричество вдвое больше обычных. Чтобы помочь потребителям избежать подобных случаев, «ДТЭК Киевские электросети» рассказали о том, как проверить корректность показателей счетчиков электроэнергии.

Сделать это можно самостоятельно:

1. Отключите в доме все электрические приборы. Причем не просто кнопкой на пульте, но и обязательно из розетки. Электроника в «спящем режиме» (stand-by) также потребляет свет.

2. Посмотрите на счетчик: он должен остановиться. В счетчиках старого образца (индукционная модель) диск перестанет вращаться, а в более новом светодиод нагрузки перестанет мигать и будет гореть постоянно. В таком случае можете быть уверены — вы платите только за свой свет. И если цифры на счетчике вам все-таки кажутся слишком большими — следует сосредоточиться на энергосбережении. Например, установить светодиодное освещение или, при покупке новых электроприборов, отдавать предпочтение энергосберегающим.

Если после всех проверок счетчик все равно продолжает «считать», это может свидетельствовать об одном из двух: или кто-то лишний таки потребляет ваши киловатты, или о неисправности счетчика. В обоих случаях собственноручно проблему решить вы не сможете. И вам нужно обязательно обратиться к специалистам:

— в случае подозрения о несанкционированном подключении — к управителю (ЖЭКу, ОСМД, управляющей компании) вашего дома. Он направит вам электрика, который зафиксирует и отключит такую врезку;

— в случае подозрения о неисправности счетчика — в «ДТЭК Киевские электросети». Специалисты компании проверят корректность работы прибора и, в случае необходимости, заменят его.

Также ДТЭК напоминает о том, что в случае наличия долга за период с 1 января 2019 года электричество могут отключить. Проверить наличие долга можно несколькими способами:

— в личном кабинете на сайте «ДТЭК Киевские электросети»

— написать в личные сообщения на официальной странице ДТЭК в Facebook;

— заполнив форму обратной связи здесь;

— позвонив в контакт-центр по тел. 1588, (044) 202-15-88, (067) 210-1588, (050) 210-1588.

Читайте также:

— Электроэнергия для населения может подорожать на 90%

— Когда платежки за отопление обязаны пересчитать

Чтобы получить информацию об имеющейся задолженности, штрафах, пене, переплате налогов в той системе, в которой вы работаете, воспользуйтесь новой функцией «Состояние расчетов с бюджетом» в сервисе Liga:REPORT.

Как в Киеве проверяют вмешательство в работу счетчика воды в 2018 году

Чтобы уменьшить объемы использования водопроводной воды и снизить расходы на оплату коммунальных квитанций, некоторые потребители используют специальные магниты.

Портал Domik.ua выяснил, как проверяют использование магнита в столичных многоквартирных домах.

В компании «Киевводоканал» сообщили, что для проведения проверки используется специальный прибор, который позволяет зафиксировать намагниченность квартирного счетчика. По словам начальника управления по контролю водоснабжения и водоотведения Александра Ратушняка, прибор определяет энергию магнитного поля (индуктивность). Если счетчик подвергался воздействию, прибор это зафиксирует, даже если абонент предусмотрительно убрал магнит с прибора учета.

Как проводятся проверки счетчиков воды в Киеве

Как сообщили в эксклюзивном комментарии Domik.ua в пресс-службе ЧАО «АК «Киевводоканал», во II квартале 2018 года проверки счетчиков воды проводятся ситуативно. Основанием для выполнения данных работ выступает анализ объемов потребления воды в доме или обращения потребителей. «Сотрудники компании проводят анализ по жилым домам с большим расходом воды, где фиксируется разница между объемом потребления домового и квартирных приборов учета воды. Также применяется анализ к домам, по которым фиксируются жалобы от жильцов относительно ненадлежащего или несанкционированного использования, а также вмешательства соседями в работу счетчиков для снижения объема потребленной воды», — сообщили в компании.

В многоквартирных домах, где у сотрудников «Киевводоканала» возникают сомнения относительно использования потребителями магнитов, сотрудники ЧАО «АК «Киевводоканал» устанавливают антимагнитные пломбы на квартирные счетчики воды. Под действием магнита пломбы меняют форму, что позволяет определить факт вмешательства в работу прибора учета.

При выявлении вмешательства магнита в работу квартирного прибора учета воды, сотрудники компании составляют соответствующий акт предупреждение потребителю о необходимости провести внеочередную поверку прибора учета.

«Если по результатам внеочередной поверки счетчик признан непригодным к эксплуатации, потребитель устанавливает новый прибор учета самостоятельно за свой счет», — отметили в компании.

Читайте также: Как будут ограничивать предоставление коммунальных услуг в Украине в 2018 году: Закон Украины №2189-19

Как рассчитывается стоимость холодной воды в период поверки счетчика

Во время проведения поверки начисления за услуги по централизованному водоснабжению и водоотведению будут выполняться по среднемесячному потреблению за предыдущие три месяца. «Если после получения предупреждения поверку не выполнили в указанные сроки или по ее результатам счетчик был признан непригодным, он снимается с коммерческого учета», — говорится в сообщении пресс-службы компании «Киевводоканал».

Стоимость холодной воды и водоотведения будет начисляться по методике, прописанной в п. 11 «Правил предоставления услуг по центральному отоплению, снабжению холодной, горячей водой и водоотведению». Правила утверждены согласно постановлению кабинета министров Украины №630, редакция от 30.08.2017 . В документе прописано, что в домах, где в некоторых квартирах установлены счетчики воды, потребители без индивидуальных приборов учета оплачивают воду по показаниям общедомового счетчика. Из общего объема использованной в доме воды исключается расход:

  • по показаниям квартирным счетчиков;
  • исполнителя, юридических и физических лиц-предпринимателей, которые выступают владельцами или арендаторами помещений в жилом здании.

Разница потребленной воды распределяется между потребителями, чье жилье не оснащено счетчиками, пропорционально количеству жильцов.

Читайте также: Как украинцам проверить информацию о наличии задолженности по оплате ЖКУ онлайн

Компания «Киевводоканал» призывает жильцов многоквартирных домов сообщать о фактах использования магнитов. «Из-за использования магнитов и неуплату в полном объеме за потребленную воду одними жильцами дома, другие вынуждены за воду переплачивать», — говорится в сообщении пресс-службы исполнителя услуги.

Детальней ознакомиться с правилами поверки счетчика воды в Киеве в 2018 году и поделиться мнением по данному вопросу можно на форуме счетчики холодной воды .

Как остановить счетчик с антимагнитной пломбой чтобы не мотал: проволокой, струбциной, трансформатором, пылесосом

Рост благосостояния владельцев квартир и частных домов не успевает за безудержным повышением ЖКХ тарифов. Рано или поздно собственники обращаются к идее экономии. Правильно уменьшить платежи можно, если разобраться, как остановить счетчик с антимагнитной пломбой и какой способ будет идеальным в каждом конкретном случае.

Решение проблемы не выглядит простым из-за большого разнообразия индивидуальных приборов учета (ИПУ), фиксирующих расход газа, электроэнергии, тепла и воды. Для того чтобы обмануть цифровой счетчик, изменить его показания и остаться вне сферы внимания контролирующих учреждений, понадобится выбрать наиболее эффективный и безопасный метод.

Магнит и современные приборы учета

Коллективный разум Интернета хранит множество рецептов обмана счетных приборов. Популярные способы основаны на использовании дополнительных приспособлений, особенно часто фигурируют манипуляции с магнитом, который прикладывается к корпусу ИПУ.

Независимо от того, насколько успешными были такие опыты в прошлом, сегодня ситуация кардинально изменилась. Современные приборы учета — продукт высоких технологий, по сути компьютер, и обмануть смарт-счетчик с электронным цифровым блоком или счетчик с СИМ-картой дедовскими методами не получится. Магнит не влияет на модернизированную начинку в окружении деталей из пластика.

Дело осложняется тем, что ИПУ оснащаются одноразовыми защитными устройствами, реагирующими на магнитное поле, из-за чего остановить счетчик с антимагнитной пломбой старым методом невозможно. Если действовать по старинке, противомагнитные наклейки меняют цвет, что явно свидетельствует о постороннем влиянии.

Единственным вариантом, способным привести к положительному результату, является доработка учетного устройства.

Доработанные изделия долго и надежно служат своим собственникам, даже если стоит магнитная пломба. Доработке поддаются самые разные модели, в том числе и пластиковые счетчики со сложным электронным блоком учета. Для доработанного прибора можно изготовить и дубляжи защитных пломб.

Как обмануть счетчик нового образца?

Современные электронные блоки учета разработаны так, чтобы не воспринимать постороннее механическое (или любое другое) воздействие. Ответ на вопрос, можно ли обмануть умный счетчик, становится положительным только после доработки ИПУ. Модифицированный циферблат или микропроцессор перестает реагировать на фактический расход и подчиняется командам владельца.

В зависимости от того, что учитывает прибор (электроэнергию, газ, воду или тепло), используются различные подходы:

  • Остановить цифровой счетчик электричества можно с помощью пульта или импульсного прибора.
  • Газовые ИПУ модернизируются под недоучет или работу с пультом, магнитом или пленкой.
  • Основной метод обмана водных и тепловых расходомеров — переделка под магнит.

На выбор метода влияют параметры прибора. Все доработки, призванные остановить ИПУ, выполняются таким образом, что обнаружить вмешательство при самом тщательном визуальном осмотре невозможно. После введения в действие переделанного девайса важно снижать показания постепенно, чтобы не вызвать вопросов у инспектора сбытовой компании.

Электросчетчики

Счетчик электроэнергии с пультом

Разработаны, опробованы и успешно применяются два способа, позволяющие обмануть умный счетчик учета электроэнергии. Оба они не используют воздействие магнита. Электрические ИПУ дорабатываются под остановку пультом дистанционного управления (ПДУ) или импульсным прибором.

Возможность использовать электросчетчик с пультом можно получить двумя способами:

  • Приобрести подготовленное изделие (с дополнительной микросхемой), укомплектованное пультом, и установить его в распределительный щит.
  • Можно демонтировать имеющийся прибор (предварительно оформив снятие пломбы) и отправить его почтой на переделку.

Использование пульта — самый простой способ остановки счетчика. Чтобы обмануть электросчетчик, необходимо нажать соответствующую кнопку на ПДУ. Пультовое управление подходит и в случае размещения счетчика на столбе: чтобы остановить учет, достаточно находиться в зоне действия ПДУ.

Внешний вид импульсника

Импульсный прибор воздействует на работу электросчетчика, посылая высокочастотный радиосигнал продолжительностью 10 наносекунд. Он воздействует на электронный блок, переводя его в режим аварийной работы.

Блокирование позволяет остановить антимагнитный счетчик в квартире, в подъезде или на территории частного дома, в том числе на столбе.

Импульсники модифицируются индивидуально, под конкретную модель, при этом настройки генератора частот подбираются в соответствии с параметрами микропроцессора. Импульсное устройство для остановки счетчика оснащается выносной антенной. Питание осуществляется от сети (220 В), батареек или пьезоэлемента, находящихся внутри корпуса.

Виды импульсников представлены на видео:

Восстановить заводской режим работы можно двумя способами:

  • Подать повторный импульс.
  • Выключить и повторно включить внешнюю нагрузку. Для реализации этого способа в жилье устанавливается пакетный переключатель (автомат), позволяющий в случае форс-мажора одномоментно восстанавливать заводские настройки.

Импульсный прибор для остановки электросчетчика дает возможность бороться с умными счетчиками, установленными на столбе. Во многих случаях это единственно доступный метод, так как доработка столбовых электросчетчиков под пульт не всегда возможна. Чтобы остановить учет удаленно, контакт выносной антенны и ИПУ осуществляется при помощи шеста. Большинство приборов учета старого образца подходят для переделки под пульт.

Наглядно пример работы импульсника можно посмотреть на видео:

В нашем магазине вы можете купить импульсные приборы для остановки электросчетчика. Также есть возможность купить электросчетчик с пультом со скидкой до 20%.

Газовые приборы учета

В быту газ является потенциально взрывоопасным веществом, для его учета разрабатываются приборы повышенной надежности. Собственникам, решающим вопрос, как обмануть антимагнитный счетчик газового учета, доступно несколько безопасных и практичных методов.

Конструкция современных ИПУ не содержит металлических элементов. Остановить умный счетчик народными способами, которые были в ходу еще десятилетие назад, не представляется возможным. Чтобы заставить его экономить, понадобится техническая модернизация. Доработка может проводиться разными методами: под магнит, пленку, пульт или недоучет.

Рассмотрим их подробнее:

  • Вопрос, можно ли вывести умный счетчик из строя, решается положительно при его модификации под магнит. В процессе изменений устанавливается оригинальная система противовесов, помимо пружин и перегородок в определенные точки впаиваются магнитные элементы. Под характеристики доработанного ИПУ подбирается индивидуальный магнит. После перенастройки корпус счетного прибора аккуратно приводится к заводскому виду. Пользователь получает агрегат с восстановленными заводскими пломбами и неповрежденными защитными наклейками. Теперь у владельца есть возможность обмануть противомагнитный счетчик: прикрепляя к корпусу магнит; он блокирует учет, но подача газа продолжается в полном объеме. Также к счетчику газа с магнитом в комплекте часто заказывают дубляжи антимагнитных пломб, чтобы не вызвать их повреждение при воздействии магнитного поля.
  • Производители продумали защиту ИПУ от воздействия пленкой. Собственник, озаботившийся вопросом, как сделать, чтобы счетчик меньше мотал, и решивший применить пленку дедовским методом, будет разочарован. В современных изделиях между стеклом и корпусом отсутствует зазор, а само стекло сделано так, чтобы было не способно выдержать малейшую постороннюю нагрузку. Воспользоваться данным методом и остановить счетчик с антимагнитной защитой можно, только если реконструировать счетный механизм. Смысл модификации заключается в удлинении оси, на которой вращаются рабочие колеса. Доработке подвергаются и шестерни: после удаления определенного фрагмента направляющее колесо получает большую свободу движения относительно ведомых шестерней. Прибор перестает фиксировать расход газа, когда пленка блокирует механизм, и ведущая шестерня теряет сцепление. Работа механизма учета восстанавливается, когда мембрану извлекают, а сцепление шестеренок восстанавливается. Остановить газовый счетчик пленкой даже проще, чем магнитом.
  • Оснащение дистанционным пультом также позволит остановить счетчик, чтобы он не крутил показания. Пульт ДУ продуцирует инфракрасный сигнал, управляющий блокировкой и запуском счетного механизма. После доработки в корпусе ИПУ появляется дополнительное устройство, реагирующее на команды пульта сменой режима работы. Газовый счетчик с пультом останавливается очень просто — достаточно нажать на кнопку.
  • Современные учетные агрегаты сконструированы таким образом, чтобы прекращать подачу газа при попытке блокировки подвижных частей. Доработка под недоучет позволяет избежать таких рисков, так как такой прибор учета никогда не останавливается полностью и подача газа при этом не страдает и продолжается в полном объеме. Переделка под недоучет позволяет обмануть газовый счетчик путем постоянного фиксированного замедления учета показаний (обычно на 30, 60 или 90%).

Обратите внимание! Любой доработанный прибор не имеет внешних отличий от оригинала. Проверка не сможет заподозрить неправильный учет.

У нас вы можете купить переделанный газовый счетчик под любой способ остановки.

Водосчетчики

Водосчетчики старых конструкций могли регулироваться неодимовым магнитом, и это был практичный, сравнительно недорогой и простой в эксплуатации способ остановки.

Сегодня, чтобы обмануть новый счетчик в частном доме или квартире, одного магнита недостаточно. Современные ИПУ воды имеют уязвимости, которые можно использовать для доработки. При этом нужно учитывать, что:

  • Порядок доработки водосчетчика под магнит отличен для электромеханических и индукционных аппаратов, место установки магнита также различается.
  • Способ остановки не сработает, если попытаться остановить счетчик с магнитной пломбой без доработки.

Большинство моделей с импульсным выходом слабо защищены от блокировки с помощью неодимовых магнитов. В схеме импульсных водомеров напор потока воды приводит в движение крыльчатку, а та запускает счетный механизм. В конструкцию входит электронный блок, который не только фиксирует расход воды, но и передает показания дистанционно с помощью цифрового или радиосигнала. Факт воздействия внешнего магнитного поля, останавливающего счетный узел, отслеживается в АСКУВ (базе данных автоматизированной системы контроля и учета воды), куда попадают переданные данные.

Такая особенность не дает возможности обмануть импульсные счетчики без дополнительной модификации под магнит.

Теплосчетчики

Теплосчетчики устроены сложнее, чем большинство водомеров, в их конструкцию дополнительно входят температурные датчики. Несмотря на это, существует возможность обмануть теплосчетчик современного исполнения.

На рынке представлены тепловые ИПУ двух видов:

  • Механические. По принципу действия напоминают водяные аналоги, расход измеряется при помощи крыльчатки.
  • Ультразвуковые. Принцип действия совпадает с аналогичными устройствами газового учета, когда в трубе считываются ультразвуковые колебания.

Важно! Для переделки под остановку с помощью магнита доступны ультразвуковые теплосчетчики, снабженные электронным вычислителем.

После доработки для остановки счетчика с ЖК-дисплеем используют магнит небольшого размера. Его подносят к определенной точке корпуса, после чего учет расхода прекращается. Реже остановку проводят при помощи двух неодимовых магнитов (магнитный замок).

Доработке подлежат устройства с любым способом крепежа: как горизонтального, так и вертикального. Внесенные в конструкцию изменения позволяют остановить счетчик, не нарушив антимагнитную пленку. Внешне корпус неотличим от заводского.

Полезные статьи по теме

Смотреть все полезные статьи

Как остановить счетчик старого образца?

Подавляющее большинство способов, предлагающих обмануть старый счетчик электроэнергии, газа, воды или тепла, ненадежны и малопрактичны. Нередко они применимы с большими оговорками.

Мнение эксперта

Виктор Федорович

Инженер-метролог

Современные учетные аппараты невозможно блокировать или затормозить домашним способом, влияние на них возможно только после доработки. Некоторые советы могут принести пользу и помочь остановить механический счетчик в случае с агрегатами определенных периодов выпуска.

Рассмотрим их подробнее.

Остановка счетчика иголкой

Слабая возможность остановить счетчик иголкой или скрепкой существует для изделий учета электроэнергии и газа прошлых лет выпуска (до 2010 г.).

Данный способ включает следующие действия:

  1. Пластиковое окошко, предохраняющее цифровой индикатор, протыкается раскаленной иглой (в других версиях прожигается или просверливается корпус).
  2. Через полученное отверстие одна из цифровых шестерней блокируется.

Методика не выдерживает никакой критики, поскольку оставляет визуальные следы вмешательства, которые обнаружатся при первом же визите инспектора. К тому же остановить счетчик иглой не получится, если щиток выполнен из стекла.

Также следует понимать, что остановить барабанный счетчик иголкой не выйдет из-за установленных предохранителей, блокирующих обратное вращение шестерней у электронных ИПУ.

Использование проволоки или тросика

Разберем, как остановить любой счетчик с помощью проволоки, тросика или лески. Способ касается газовых приборов учета и включает частичный демонтаж ИПУ, в результате которого гибкая проволока (тросик) протягивается сквозь входящий штуцер внутрь механизма. Когда она достигает распределительного клапана, то фиксирует его положение, в результате чего работа счетного узла блокируется.

Тому, кто решил остановить счетчик проволокой, нужно помнить, что:

  • Манипуляция проводится наугад, проконтролировать реальное положение дел невозможно.
  • Остановить счетчик, чтобы он не мотал, используя тросик, невозможно без демонтажа корпуса и нарушения пломб.
  • Модернизированный прибор невозможно быстро вернуть к заводскому виду, внезапная проверка обнаружит доработку.

Остановка счетчика без магнита, но с использованием проволоки возможна на девайсах старого образца, но совершенно не подходит для новых устройств.

Остановка с помощью струбцины

Еще один ранее распространенный способ, позволяющий остановить индукционный счетчик. Метод механический, годится для газовых агрегатов. Для блокировки используется струбцина (вспомогательный зажим):

  1. Чтобы остановить счетчик струбциной, необходимо закрепить ее на корпусе ИПУ.
  2. Затем с помощью подвижного элемента создать нагрузку.
  3. Когда внутренняя стенка корпуса прижимает счетный узел, его работа останавливается.

Метод выглядит простым, но для успешной остановки дискового счетчика необходимо сочетание нескольких условий:

  • Заблокировать счетный блок корпусом возможно только для роторных моделей газовых ИПУ старого образца.
  • Нельзя допустить чрезмерное сжатие, из-за которого многократно возрастает вероятность повреждения и поломки изделия.

Отмотать индукционный счетчик последних поколений не получится. В новые модели внесено много изменений, включая выпуклый щиток над цифровым табло, что делает применение струбцины невозможным.

С помощью заземления

Распространен способ, позволяющий остановить счетчик без магнита с использованием заземления нулевого провода. Метод, популярный в прошлые десятилетия, разработан для электросчетчиков и при правильном применении способен уменьшить показания на 10-20%.

Для того чтобы остановить счетчик по этой схеме, важно учесть риски, связанные с человеческим фактором. Если на подстанции будет произведено переключение фазы и нуля, последствия могут принять трагический характер.

Метод удлинителя для остановки счетчика является разновидностью методики заземления. Он включает не только замену местами нулевого и фазового провода, но и ряд других изменений. В домашнюю сеть подключается удлинитель с металлической перемычкой, привязывающей нулевой провод к контуру заземления.

Оба варианта, призванные замедлить антимагнитный счетчик, осуществимы лишь для дисковых приборов учета. ИПУ с электронной начинкой защищены от посторонних вторжений, такие приборы отключаются при попытке заземления. Параллельно электросчетчик может передать сигнал об аварийном завершении работы, что завершится внеплановым визитом инспектора.

Воздействие температуры

Среди возможных решений задачи — как сделать, чтобы не мотал счетчик — легким и доступным считается воздействие низких температур. Способ кажется особо привлекательным для газовых ИПУ, расположенных на улице в регионах с продолжительными зимами.

Многие полагают, что в условиях длительного мороза прибор остановится или начнет занижать показания расхода. Вопрос, можно ли обмануть счетчик воздействием температуры, прояснится, если заглянуть в техпаспорт. В документации прописываются условия эксплуатации, включая диапазон рабочих температур. Большинство изделий нормально функционируют при морозе в –30-40°C. Если температура опускается ниже рабочей, блокируются не показания, а механизм, подача газа прекращается.

Мнение эксперта

Василий Криворучко

Мастер-электрик

Неудача постигнет и потребителей, решивших прибегнуть к остановке счетчика своими руками при помощи заморозки водой. Даже если вода попадет внутрь корпуса и замерзнет, это вызовет автоматическое отключение подачи газа.

Попытка остановить противомагнитный газосчетчик, поливая его водой на морозе, обернется отключением котла отопления и вероятным ремонтом ИПУ.

Прочие используемые методики

Некоторые собственники частных домов и квартир пытаются практиковать остановку старого счетчика и вывод его из строя, используя для этого следующие методики:

  • Остановка батарейкой (аккумулятором) газовых устройств учета. Метод предполагает возможность остановить дисковый счетчик без магнита, воздействуя на электронный узел внешним источником питания. Чтобы метод сработал, необходимо столь редкое стечение обстоятельств (особое расположение электродвигателя), что результат стремится к нулю даже на старых агрегатах.
  • Существует способ, предлагающий испортить интеллектуальный электросчетчик заливкой в него солевого раствора. Для этого над электронным узлом сверлят отверстие, воду заливают шприцом, предварительно разомкнув цепь. При замыкании следует соблюдать осторожность. Методика крайне ненадежна.
  • Некоторые владельцы полагают, что можно остановить счетчик с магнитной лентой, используя пневмоудар. Чтобы возникла достаточная для остановки учета нагрузка на механизм газового ИПУ, потребуется сочетание ряда условий. Создать их рядовому потребителю не под силу, а попытка может привести к утечке и даже взрыву газа.
  • Одним из вариантов, как можно остановить счетчик без магнита, является применение шокера. Электрошокером наносится несколько ударов высоковольтными разрядами в определенные точки корпуса пластмассового электросчетчика. Однако от этого он может лишь сломаться, что выявится при любой проверке.
  • Собственник может обмануть индукционный счетчик электроэнергии воздействием горячего воздуха от строительного фена. Расплавление электропроводки позволяет сымитировать повреждения от замыкания без прямого вмешательства. Но такое повреждение (как и в предыдущем случае) можно использовать лишь в качестве причины для замены старого изделия на доработанное.

Какие существуют способы смотать счетчик?

В поисках методов, как можно скрутить счетчик назад, потребители внимательно изучают конструкцию газовых и электрических приборов учета.

Неопытным собственникам газовых расходомеров приходит мысль об изменении потока газа на противоположный. Житейская логика подсказывает, что в этом случае получится открутить счетчик назад.

Подобные решения рождаются и при желании подкрутить счетчик электроэнергии через розетку. Но возможность уменьшения показаний существует только для оборудования старого типа.

Отмотка пылесосом

Не получится отмотать дисковый счетчик пылесосом для устройств, производимых в последние годы. Они конструктивно защищены от запуска счетного узла в обратную сторону. Их ведущая шестерня дополнена фиксатором, мешающим запуску обратного хода. Скрутить показания счетчика газа можно только в случае, если ИПУ не относится к последним моделям.

Первый метод включает демонтаж прибора, после чего отмотать старый счетчик назад будет делом нескольких действий. После демонтажа:

  1. Соединяют входное отверстие прибора и входной патрубок пылесоса.
  2. Для пылесоса устанавливают всасывающий режим.
  3. При включении пылесоса цифры на шкале начинают двигаться назад.
  4. Чем мощнее пылесос, тем быстрее будет проходить отмотка счетчика пылесосом.

Демонтаж невозможен, если ИПУ опломбирован. Поэтому более распространен другой способ скрутить старый советский счетчик:

  1. Для того чтобы скрутить счетчик с помощью пылесоса, не снимая пломбы, нужны определенные навыки и понимание устройства газовых сетей. Необходимо перекрыть подачу газа и уравнять давление в трубе с атмосферным.
  2. Затем арматура, установленная перед ИПУ, разбирается, к ней присоединяется патрубок пылесоса.
  3. Счетный механизм отматывается до нужного значения, после чего система восстанавливается до первоначального состояния, газ подается в магистраль.

Обратите внимание! Чтобы смотать счетчик пылесосом с перекрыванием газа, необходимо придерживаться мер безопасности и по окончании работы устранить выявленные утечки.

Отмотка через розетку трансформатором

Электросчетчики старого образца можно отмотать в обратную сторону, используя дополнительное оборудование. При изучении инструкции, как трансформатором отмотать счетчик, важно помнить, что она действительна только для дисковых агрегатов, выпущенных до 1982 г. Остановка счетчика трансформатором не получится, если он относится к новым моделям с электронным блоком.

  1. Трансформатор для отмотки счетчика подключается к сетевой розетке.
  2. На него наматывается вторичная обмотка.
  3. Схема отмотки счетчика трансформатором основана на возможности сдвига фазы в обмотках электросчетчика. В результате сдвига происходит замедление, а затем и смена направления вращения на противоположное.

Сложность перемотки индукционного электросчетчика подобным методом состоит в том, что параметры обмотки (количество витков и сечение провода) подбираются опытным путем, что требует знаний в области электротехники.

Перемотать счетчик с помощью трансформатора не получится на модернизированных ИПУ с электронным блоком. Для них возможна только доработка под пульт или импульсник.

Разборка и скрутка в обратную сторону

Вопрос: как сделать счетчик, чтобы он крутил назад, близок многим владельцам приборов учета. Возможность скорректировать цифры в нужном направлении существует только для изделий старого образца, чья работа основана на механическом принципе.

Чтобы уменьшить показания счетчика, понадобится изрядная аккуратность. Алгоритм включает следующие этапы:

  1. Со свинцовой пломбы делают слепок, затем ее снимают.
  2. ИПУ отключают от цепи, корпус разбирают.
  3. Чтобы прокрутить счетчик назад, узел учета вынимают, на барабанах вручную устанавливают требуемое значение.
  4. Выполняют обратную сборку, восстанавливают пломбу.

Большие вопросы в способе вызывает достоверность восстановления пломбы. Подобная самостоятельная работа неидеальна, ее может выявить ближайшая проверка сбытовой компании.

Важно понимать, что скрутить антимагнитный счетчик обратно не получится в случае с современными электронными изделиями. Их конструкция не содержит необходимые механические компоненты, но включает микропроцессор. Микросхема не требует внешнего питания и в автоматическом режиме фиксирует все манипуляции. Возможность быстро смотать счетчик отсутствует полностью, так как любая попытка станет известна контролирующей организации. Единственным выходом является использование доработанных изделий.



Полезные статьи по теме

Популярные импульсные приборы

11 000руб. 10 000руб.

11 000руб. 10 000руб.

10 900руб. 10 000руб.

11 000руб. 10 000руб.

12 000руб. 11 000руб.

13 000руб. 12 999руб.

13 000руб. 12 999руб.

11 000руб. 10 999руб.

12 500руб. 12 000руб.

15 000руб. 14 999руб.

16 000руб. 15 000руб.

21 000руб. 19 999руб.

Смотреть все импульсные приборы

Популярные электросчетчики с пультом

10 000руб. 9 999руб.

Смотреть все счетчики с пультом

Популярные экономные газовые счетчики

Смотреть все переделанные счетчики газа

Могут ли магниты повредить электрические устройства?

Различные объекты чувствительны к статическим магнитным полям постоянных магнитов. Мы предоставим вам информацию о типе оборудования, на котором неисправность носит временный характер, а также об устройствах, которые будут повреждены безвозвратно.

Непроблемные электронные устройства и предметы


Ниже вы можете найти (неполный) список объектов, которые не должны приближаться к постоянным магнитам.Для каждого объекта мы включили рекомендуемое безопасное расстояние до различных дисковых магнитов.

Рекомендуемые безопасные расстояния неодимовые магниты

Объект Магнитное поле повреждающее при: S-45-30-N
(сила сцепления 69 кг)
S-20-10-N
(сила сцепления 11 кг)
S-15-08-N
(сила сцепления 6,2 кг)
S-10-03-N
(сила сцепления 1,8 кг)
S-06-02-N
(сила сцепления 740 г)
Качественная магнитная карта (кредитная карта, карта банкомата) 40 мТл
(= 400 г)
46 мм 19 мм 15 мм 9 мм 6 мм
Дешевая магнитная карта (автостоянка, входной билет) 3 мТ
(= 30 г)
134 мм 55 мм 42 мм 24 мм 15 мм
Кардиостимулятор новый 1 мТл
(= 10 г)
201 мм 82 мм 62 мм 35 мм 22 мм
Кардиостимулятор старый 0,5 мТ
(= 5 г)
257 мм 104 мм 80 мм 43 мм 28 мм
Механические часы, немагнитный согласно ISO 764 6 мТл
(= 60 г)
103 мм 42 мм 32 мм 18 мм 12 мм
Механические часы, немагнитный 0,05 мТл
(= 0,5 г)
571 мм 230 мм 176 мм 98 мм 61 мм
Слуховой аппарат 20 мТл
(= 200 г)
63 мм 26 мм 20 мм 12 мм 7 мм

Рекомендуемые безопасные расстояния для ферритовых магнитов

Объект Магнитное поле повреждающее при: FE-S-100-15 FE-S-40-20 FE-S-20-10 FE-S-05-05
Качественная магнитная карта (кредитная карта, карта банкомата) 40 мТл
(= 400 г)
21 мм 20 мм 18 мм 3 мм
Дешевая магнитная карта (автостоянка, входной билет) 3 мТл
(= 30 г)
119 мм 70 мм 35 мм 11 мм
Кардиостимулятор новый 1 мТл
(= 10 г)
182 мм 106 мм 53 мм 16 мм
Кардиостимулятор старый 0,5 мТ
(= 5 г)
235 мм 137 мм 69 мм 21 мм
Механические часы, немагнитный согласно ISO 764 6 мТл
(= 60 г)
89 мм 53 мм 27 мм 8 мм
Механические часы, немагнитный 0,05 мТл
(= 0,5 г)
522 мм 308 мм 154 мм 48 мм
Слуховой аппарат 20 мТл
(= 200 г)
45 мм 30 мм 15 мм 5 мм
Жесткий диск Неясно


Информация об отдельных устройствах и опасностях

Камеры, мобильные телефоны и смартфоны содержат немагнитные носители информации.Следовательно, статические магнитные поля рядом с этими устройствами не могут удалить данные. Предлагаем магнитное крепление для мобильного телефона. для смартфонов в нашем интернет-магазине.

Однако нельзя исключить возможность намагничивания очень сильных магнитных полей и повреждения механических частей или встроенных динамиков. В случае сомнений держите эти устройства подальше от сильных магнитов.

Кардиостимулятор и дефибриллятор сердца

Людям с нарушениями сердечного ритма имплантируют кардиостимулятор или дефибриллятор сердца. Эти устройства имплантируются под кожу в области груди.Они производят электрические импульсы, которые регулируют деятельность сердца, если организм пациента больше не может сам производить эти регулярные импульсы или если возникает фибрилляция сердца.

Статическое магнитное поле может вызвать переключение кардиостимуляторов и дефибрилляторов сердца в специальный режим . Характеристики специального режима могут быть запрограммированы и определяются производителем. Врач может инициировать управляемый переход в специальный режим с помощью сильного постоянного магнита. Он делает это, чтобы управлять кардиостимулятором и дефибриллятором сердца

  • .
  • устанавливает определенную частоту для некоторых циклов (независимо от реальной потребности тела)
  • отключить определенные функции дефибриллятора

Как только магнит будет удален, кардиостимулятор или дефибриллятор сердца снова начнет нормально работать.

Новые кардиостимуляторы переключаются в специальный режим при 1 мТл, старые модели — уже при 0,5 мТл (= 5 гаусс). Поэтому вам необходимо соблюдать безопасные расстояния до постоянных магнитов, указанные в таблице выше.

Магнитная карта

Существуют более дорогие и более дешевые варианты карт с магнитной полосой («магнитные карты»).

Качественные магнитные полосы можно найти на кредитных картах или картах банкоматов. Они темно-коричневые или черные, и для их размагничивания требуется 0,4 тесла (0,4 тесла = 400 мТл = 4000 гаусс).Но уже трети этой напряженности поля достаточно, чтобы частично удалить магнитные полосы, чтобы их больше нельзя было правильно прочитать. При одной десятой напряженности поля размагничивания (коэрцитивной напряженности поля), то есть 40 мТл, больше нет опасности повреждения.

Более дешевые магнитные полосы светло-коричневого цвета и часто используются на парковке или на входных билетах. Эти полосы намного более чувствительны. Для их размагничивания требуется всего 30 мТл. Напряженность поля до 3 мТл, конечно, не причинит никакого вреда.

Сильное магнитное поле может намагничивать детали механических часов, например спиральную пружину. Затем детали реагируют на другие стальные детали в часовом механизме или на корпус часов. Это может привести к тому, что часы будут работать быстрее или медленнее.

Большинство стандартных часов теперь соответствуют стандарту ISO 764 и являются «немагнитными» . Такие часы должны выдерживать магнитное поле в 60 гаусс (= 6 мТл), что означает, что после воздействия этого магнитного поля они могут отключаться максимум на 30 секунд в день.Некоторые производители предлагают специально разработанные немагнитные часы, выдерживающие до 1 000 Гс.

Трудно указать безопасное расстояние для немагнитных часов . Если вы хотите быть в безопасности, вы должны выдерживать такое большое расстояние, чтобы магнитное поле соответствовало только естественному магнитному полю Земли примерно 0,05 мТл.

Если механические часы были случайно намагничены и больше не работают, вы можете принести их часовщику. Он может размагнитить его с помощью специального устройства размагничивания, которое создает переменное магнитное поле.

Аналоговые кварцевые часы может быть нарушен сильным магнитом, потому что сильное магнитное поле мешает работе двигателя. Они могут внезапно стать быстрыми, медленными или вообще перестать работать. Но как только магнит будет удален и время будет скорректировано, кварцевые часы снова должны работать нормально.

Слуховой аппарат

Следующие компоненты современных слуховых аппаратов могут реагировать на статические магнитные поля:
  • Динамики
  • Катушки, отвечающие за беспроводную связь между двумя слуховыми аппаратами или между слуховым аппаратом и пультом дистанционного управления
Напряженность магнитного поля 200 мТл или выше может вызвать необратимые повреждения.

Напряженность магнитного поля от 20 до 200 мТл может вызвать временную неисправность . К такой неисправности могут относиться:

  • Искаженный акустический сигнал
  • Значительно уменьшенная дальность действия пульта ДУ
  • Обрыв двунаправленной радиосвязи слуховой аппарат слуховой аппарат или слуховой аппарат аксессуар (например, Аудиореле Bluetooth)

Ключ от машины

Статическое магнитное поле не повреждает ключ автомобиля или встроенный транспондер противоугонного устройства.Таким образом, вы можете повесить ключ от автомобиля на магнитную доску.

USB-накопитель, карта памяти

USB-накопители и карты памяти (CompactFlash, SecureDigital и т. Д.) Не являются магнитными носителями данных и поэтому не могут быть повреждены статическими магнитными полями.

CD, DVD

Компакт-диски и DVD-диски не являются магнитными носителями данных и поэтому не могут быть повреждены статическими магнитными полями.

Жесткий диск

По этой теме можно найти много противоречивой информации. Сами производители жестких дисков не любят об этом говорить.Но в целом жесткие диски гораздо более устойчивы к большим магнитам, чем ожидалось. Покрытие жесткого диска обычно обеспечивает высокую коэрцитивность. Это означает, что вам придется поднести очень большой магнит очень близко к жесткому диску, чтобы удалить файлы. Пока вы не открутите верхнюю крышку жесткого диска, вы не сможете подойти достаточно близко. Однако сильное магнитное поле может повредить механических компонентов жесткого диска. Магнит может, например,
  • блокировать двигатель считывающей головки
  • влияет на положение пишущей головки или
  • повреждение пишущей головки
Все вышеперечисленное может привести к непоправимому ущербу.

Жесткий диск настольного компьютера: Магнит вряд ли представляет опасность для жестких дисков, встроенных в настольный компьютер, потому что вы не можете подойти достаточно близко. Однако компактные жесткие диски для ноутбуков, которые обычно расположены рядом с нижней пластиной, более чувствительны к постоянным магнитам. Мы не можем обеспечить безопасное расстояние из-за недостатка данных и разной конструкции жестких дисков, но даже наши самые большие магниты не должны повредить жесткий диск на расстоянии 20 см.

Умышленное удаление: Если вы планируете удалить данные с жесткого диска навсегда, использование постоянного магнита не подходит. Вы можете использовать специальную программу для удаления файлов, которая многократно перезаписывает жесткий диск.

Создайте электромагнит — Science NetLinks

Введение

Если вы когда-либо играли с действительно мощным магнитом, вы, вероятно, заметили одну проблему.Вы должны быть довольно сильными, чтобы снова разделить магниты! Сегодня у нас есть много применений для мощных магнитов, но они не принесли бы нам никакой пользы, если бы мы не могли заставить их высвобождать объекты, которые они притягивают. В 1820 году датский физик Ганс Кристиан Эрстед обнаружил связь между электричеством и магнетизмом. Благодаря Эрстеду и некоторым другим, используя электричество, мы теперь можем делать огромные магниты. Мы также можем заставить их освободить свои объекты.

Электричество и магнетизм тесно связаны.Движение электронов вызывает оба, и каждый электрический ток имеет собственное магнитное поле. Эта магнитная сила в электричестве может быть использована для создания мощных электромагнитов, которые можно включать и выключать одним щелчком переключателя. Но как сделать электромагнит?

Просто намотав провод, по которому проходит электрический ток, вокруг гвоздя, можно сделать электромагнит. Когда электрический ток движется по проводу, он создает магнитное поле. Если вы намотаете провод по кругу, это усилит магнитную силу, но все равно будет довольно слабой.Помещение куска железа или стали внутри катушки делает магнит достаточно сильным, чтобы притягивать предметы. Силу электромагнита можно увеличить, увеличив количество витков проволоки вокруг железного сердечника и увеличив ток или напряжение.

Вы можете сделать временный магнит, поглаживая кусок железа или стали (например, иглу) вдоль постоянного магнита. Есть еще один способ изготовления временного магнита с помощью электричества, называемый электромагнитом. Давайте построим!


Вам понадобится:

  • Стальной или железный болт
  • 24 дюйма изолированного провода
  • 2 батареи типа D с держателями
  • Зажимы «крокодил» или лента для удержания проводов вместе
  • Скрепки или другие магнитные предметы
  • Журнал или газета для заметок и ответов на вопросы

Направление:

1.Оберните проволоку плотной ровной спиралью вокруг болта. Оставьте 3 или 4 дюйма проволоки свободными с каждого конца. Продолжайте наматывать проволоку, пока не дойдете до конца болта. На всем пути вверх и вниз по болту может быть до 3 или 4 слоев проволоки. Ваш электромагнит должен выглядеть примерно так:

2. Присоедините один конец провода к положительному (+) концу одной из батарей. Присоедините другой конец провода к отрицательному концу (-) аккумуляторной батареи.

3. Попробуйте подобрать электромагнитом одну из скрепок.Что происходит? Теперь отсоедините один из проводов от аккумулятора. Подхватит ли теперь ваш электромагнит скрепку? Что нужно для протекания через проволоку, чтобы железный болт действовал как магнит?

4. Сколько скрепок вмещает ваш электромагнит? Можно ли повесить зажимы на оба конца болта? Почему?

5. Как сделать электромагнит сильнее? Попробуйте добавить в аккумуляторную батарею больше батарей. Убедитесь, что все батареи «обращены» в цепи в одном направлении. Теперь, сколько скрепок будет вмещать ваш электромагнит?

6.Как на силу электромагнита влияет увеличение количества электричества, проходящего через провод?

7. После использования электромагнита удалите железный гвоздь или болт. Может ли гвоздь подбирать вещи? Сколько скрепок или скрепок он может уловить? Попробуйте пару раз уронить гвоздь или болт на пол. Как это повлияет на то, сможете ли вы взять в руки скрепки или скобы? Сколько скрепок или скрепок может поднять гвоздь или болт после падения?

Обязательно отсоединяйте электромагнит, когда он не используется.Если оставить провода подключенными, аккумулятор разрядится.

вопросов и ответов — Как сделать электромагнит?

Как сделать электромагнит?

Электромагнит сделать довольно просто. Все, что вам нужно сделать, это намотать изолированный медный провод на железный сердечник. Если вы прикрепите батарею к проводу, электрический ток начнет течь, и железный сердечник намагнитится. Когда аккумулятор отключен, железный сердечник теряет свой магнетизм.Если вы хотите построить электромагнит, описанный в нашем эксперименте с магнитами и электромагнитами, выполните следующие действия:

Шаг 1 — Соберите материалы

Чтобы построить электромагнит, описанный в нашем эксперименте с магнитами и электромагнитами, вам понадобится:

Один железный гвоздь длина пятнадцать сантиметров (6 дюймов)

Три метра (10 футов) изолированного многожильного медного провода калибра 22

Одна или несколько батарей типа D

Пара инструментов для зачистки проводов

Шаг 2 — Удаление части изоляции

Немного медного провода необходимо обнажить, чтобы аккумулятор мог обеспечить хорошее электрическое соединение.Используйте пару инструментов для зачистки проводов, чтобы удалить несколько сантиметров изоляции с каждого конца провода.

Шаг 3 — Оберните проволоку вокруг гвоздя

Аккуратно оберните проволоку вокруг гвоздя. Чем больше проволоки вы намотаете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что вы оставили достаточно размотанного провода, чтобы можно было прикрепить аккумулятор.

Когда вы наматываете проволоку на гвоздь, убедитесь, что вы намотали проволоку в одном направлении. Вам нужно сделать это, потому что направление магнитного поля зависит от направления электрического тока, создающего его.Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, по которому течет электричество, это выглядело бы как серия кругов вокруг провода. Если электрический ток течет прямо к вам, создаваемое им магнитное поле вращается вокруг провода против часовой стрелки. Если направление электрического тока меняется на противоположное, магнитное поле также меняет направление и вращает провод по часовой стрелке. Если вы обернете часть проволоки вокруг гвоздя в одном направлении, а часть проволоки в другом направлении, магнитные поля из разных частей будут бороться друг с другом и нейтрализовать, уменьшая силу вашего магнита.

Шаг 4 — Подсоедините аккумулятор

Присоедините один конец провода к положительной клемме аккумулятора, а другой конец провода к отрицательной клемме аккумулятора. Если все прошло хорошо, ваш электромагнит теперь работает!

Не беспокойтесь о том, какой конец провода вы присоединяете к положительной клемме аккумулятора, а какой — к отрицательной. Ваш магнит будет работать в любом случае. Что изменится, так это полярность вашего магнита.Один конец вашего магнита будет его северным полюсом, а другой конец — его южным полюсом. При изменении способа подключения батареи полюса вашего электромагнита меняются местами.

Советы по усилению вашего электромагнита

Чем больше витков проволоки у вашего магнита, тем лучше. Учтите, что чем дальше от жилы будет провод, тем менее эффективен он будет.

Чем больше тока проходит по проводу, тем лучше. Осторожно! Слишком большой ток может быть опасен! Когда электричество проходит по проводу, часть электроэнергии преобразуется в тепло.Чем больше тока проходит через провод, тем больше выделяется тепла. Если удвоить ток, проходящий через провод, выделяемое тепло увеличится в в 4 раза в ! Если утроить ток, проходящий через провод, выделяемое тепло увеличится в в 9 раз в ! Вещи могут быстро стать слишком горячими.

Попробуйте поэкспериментировать с разными ядрами. Более толстый сердечник может сделать магнит более мощным. Просто убедитесь, что выбранный вами материал может быть намагничен. Вы можете проверить свой сердечник с помощью постоянного магнита.Если постоянный магнит не притягивается к вашему сердечнику, из него не будет хорошего электромагнита. Например, алюминиевый стержень — не лучший выбор для сердечника вашего магнита.

Связанные страницы:

BEAMS Activity — Магниты и электромагниты

Наука в домашних условиях — Электромагниты (видеоэксперимент)

Что такое электромагнит?

Вы знаете, что такое электромагнит?

На каких работах используются электромагниты?

Workbench Projects — экспериментальный стенд Electromanget

Ответы на вопросы о магнитах | First4magnets.com

Существует несколько терминов, используемых для описания силы магнита, к ним относятся:

Притяжение — это сила, необходимая для отрыва магнита от стальной поверхности, обычно указывается в килограммах.

Показание Гаусса (плотность потока) — Если датчик Холла Гауссметра или измерителя потока помещается на полюс магнита, можно снять показание, показывающее количество линий магнетизма на каждый см2 (1 Гаусс = 1 линия магнетизма в 1 см2), также известная как плотность потока. Это показание представляет собой значение «разомкнутой цепи», которое будет существенно ниже, чем значение Br, и будет напрямую связано с материалом и отношением длины к диаметру магнита.Длинные магниты с малым диаметром будут иметь гораздо более высокую магнитную индукцию в разомкнутой цепи, чем короткие магниты с относительно большим диаметром, даже если они изготовлены из того же сорта магнитного материала. Если бы у вас был стержневой магнит размером 5000 Гаусс на полюсах и вы разрезали его пополам, вы бы не ожидали, что два магнита меньшей длины будут иметь одинаковое значение Гаусса в разомкнутой цепи.

Тестирование графика гистерезиса — это тщательный тест, при котором магнит намагничивается и размагничивается в ситуации замкнутой цепи, и получаются значения для Br, Hc и (BH) max.Они относятся к максимальной величине магнетизма в магните замкнутой цепи, сопротивлению размагничиванию и общей энергии внутри магнита.

Какие факторы могут снизить производительность магнита?

Все магниты имеют номинальное значение тяги, измеряемое в килограммах, и это относится к тому, сколько силы, действующей перпендикулярно к магниту, требуется, чтобы вытащить магнит из стальной пластины или равной толщины при прямом контакте заподлицо.

Рейтинг тяги получен при следующих идеальных условиях:

— стальная пластина испытательного стенда достаточно толстая, чтобы поглотить весь магнетизм (обычно толщина 10 мм)

— чистый и идеально ровный

— тянущее усилие медленно и неуклонно увеличивается и абсолютно перпендикулярно поверхности магнита.

В реальных условиях идеальные условия маловероятны, и следующие факторы уменьшат тяговое усилие:

Толщина стали

Если для магнита требуется, чтобы контактная сталь была толщиной 10 мм, чтобы поглотить весь магнетизм и обеспечить максимальное усилие, то прикрепление магнита к поверхности листовой стали толщиной 1 мм приведет к потере 90% магнетизма и фактическому притяжению только 10 % от его возможностей. Чтобы проверить, достаточно ли толстая контактная сталь, чтобы поглотить весь магнетизм данного магнита, просто закрепите магнит на месте, а затем предложите небольшую стальную пластину позади контактной стали, непосредственно за магнитом, и если она прилипнет, значит, она удерживается на месте паразитным магнетизмом, который прорывается из недостаточно толстой стали.Если он отпадает, тогда контактная сталь поглощает и проводит весь магнетизм, и увеличение толщины стали не приведет к увеличению «притяжения» магнита.

Воздушный зазор

Если контактная сталь ржавая, окрашенная или неровная, то образовавшийся зазор между магнитом и контактной сталью приведет к уменьшению «тяги» со стороны магнита. По мере того, как этот зазор увеличивается, тяговое усилие уменьшается по закону обратных квадратов.

Материал

Во всех испытаниях на растяжение в качестве контактной стали используется низкоуглеродистая сталь.Легированные стали и чугуны имеют пониженную способность проводить магнетизм, и сила притяжения магнита будет меньше. В случае чугуна тяговое усилие снизится на 40%, поскольку чугун гораздо менее проницаем, чем низкоуглеродистая сталь.

Температура

Воздействие на магнит температур, превышающих его максимальную рабочую температуру, приведет к потере производительности, которая не будет восстановлена ​​при охлаждении. Неоднократный нагрев выше максимальной рабочей температуры приведет к значительному снижению производительности.

Относительная сила

Сдвинуть магнит в пять раз легче, чем отвести его вертикально от поверхности, к которой он притягивается. Это полностью связано с коэффициентом трения, который обычно составляет 0,2 для стали по стальным поверхностям. Магниты с номинальным натяжением 10 кг будут поддерживать только 2 кг, если они используются на вертикальной стальной стене, и нагрузка заставляет магниты скользить по стене.

Как долго прослужит неодимовый магнит?

Неодимовые магниты — это постоянные магниты, и каждые 100 лет они теряют часть своих характеристик, если их поддерживать в оптимальных рабочих условиях.

Есть два фактора, которые могут сократить срок службы магнита.

Тепло

Если температура магнита превышает максимальную рабочую температуру (например, 80 ° C для неодимовых магнитов марки N42), то магнит теряет магнетизм, который не восстанавливается при охлаждении. Самариево-кобальтовые магниты не так сильны, как неодимовые магниты, но они имеют гораздо более высокую рабочую температуру, до 350 градусов по Цельсию.

Коррозия

Если покрытие на магните повреждено и вода может попасть внутрь, магнит будет ржаветь, и это снова приведет к ухудшению магнитных характеристик.И самариево-кобальтовые, и ферритовые магниты устойчивы к коррозии, но не так прочны, как неодимовые магниты.

Что такое гаусс-метр?

Обновлено 5 ноября 2018 г.

Крис Дезиел

Карл Фридрих Гаусс (1777-1855) считается одним из величайших математиков, которые когда-либо жили, и он также был пионером в изучении магнитных полей. Он разработал одно из первых устройств, способных измерять силу и направление магнитного поля, магнитометр, а также разработал систему единиц для измерения магнетизма.В его честь современная единица плотности магнитного потока или магнитной индукции в системе CGS (метрическая) названа гауссом. В более всеобъемлющей системе измерения СИ основной единицей магнитного потока является тесла (названная в честь Николы Тесла). Одна тесла равна 10000 гаусс.

Гауссметр — это современная версия магнитометра Гаусса. Он состоит из зонда Гаусса, самого измерителя и кабеля для их подключения и работает благодаря эффекту Холла, который был обнаружен Эдвином Холлом в 1879 году.Он может измерять как напряженность, так и направление магнитного поля. Вы используете гауссметр для измерения относительно небольших магнитных полей. Когда вам нужно измерить большие, вы используете тесла-метр, который в основном то же самое, но с градуировкой в ​​более крупных единицах тесла.

Что такое эффект Холла?

Электричество и магнетизм — взаимосвязанные явления, и магнитное поле может влиять на электрический ток. Если через проводник проходит ток, и вы помещаете проводник в поперечное магнитное поле, сила поля подталкивает электроны к одной стороне проводника.Эта асимметричная концентрация электронов создает измеримое напряжение на проводнике, которое прямо пропорционально напряженности поля (B) и току (I) и обратно пропорционально плотности заряда (n) и толщине проводника (d). . Математическое соотношение:

, где e — заряд отдельного электрона.

Как работает гауссметр?

Датчик Гаусса — это, по сути, зонд Холла, и это наиболее важная часть измерителя Гаусса.Он может быть плоским, что лучше всего подходит для измерения поперечных магнитных полей, или он может быть осевым, который лучше всего измеряет поля, параллельные зонду, например те, которые существуют внутри соленоида. Зонды могут быть хрупкими, особенно когда они предназначены для измерения небольших полей, и их часто укрепляют латунью, чтобы защитить их от суровых условий окружающей среды.

Измеритель пропускает через зонд тестовый ток, и эффект Холла создает напряжение, которое затем регистрирует. Магнитные поля редко бывают статическими, и, поскольку напряжение колеблется, измеритель обычно имеет функции, которые фиксируют показания на определенном значении, фиксируют показания и сохраняют их, а также записывают только самое высокое обнаруженное напряжение.Некоторые измерители различают поля постоянного и переменного тока и автоматически вычисляют среднеквадратичное значение полей переменного тока.

Кому нужен гаусс-метр?

Измерители Гаусса — полезные устройства, и электрик, у которого он есть, может легче диагностировать неправильно подключенные цепи. Фактически, бесконтактный тестер напряжения обнаруживает поток электричества по создаваемому им магнитному полю, поэтому это разновидность гауссметра. Вы можете использовать гауссметр для измерения силы магнитного поля вокруг линий электропередачи, хотя технически вам понадобится тесламетр из-за силы поля.Вы также можете использовать гауссметр для измерения силы окружающего магнитного поля в вашем доме. Это поле меняется в зависимости от того, какие устройства вы используете.

Хотя влияние магнитных полей на здоровье не установлено, есть некоторые свидетельства того, что длительное воздействие сильных магнитных полей может быть вредным. Если вас это беспокоит, вам понадобятся инструменты измерения Гаусса. Гаусс-метр дает вам возможность регулировать напряженность поля в вашем доме.

Документ без названия


Электричество и магниты

А Обязательным условием для изучения данной темы является прохождение базового электричество-1 и основное электричество-2.Эта тема построена на знаниях, полученных по этим двум темам.

Магнетизм играет неотъемлемую роль почти во всех электрических устройствах, используемых сегодня в промышленность. Фактически, если вы завершите эту тему, у вас, вероятно, будет электромагнитная личность …. или что-то в этом роде. Генераторы, двигатели, телевизоры, радиоприемники и телефоны — все работают с магнитными поля. В грузовиках именно магнитные поля делают генераторы и генераторы переменного тока. Работа.Именно они делают стартеры и моторы стеклоочистителей. выполняют свою работу. Из них делают реле звукового сигнала и соленоиды стартера. функция. Магнитные поля также делают эти электрические датчики такими как работают датчики топлива. В этом разделе рассматриваются следующие концепции:

Магнетизм бывает двух основных форм. Постоянные магниты не требуют энергии для удержания их магнетизм навсегда. Электромагниты — это железки, которые на мгновение превратились в магниты с помощью электричества.Оба типа используются в электрические устройства грузовых автомобилей, такие как электродвигатели.

Навсегда Принципы магнита

Наши планета Земля — ​​это самый большой постоянный магнит, который у нас есть. Наша Земля имеет магнитный северный полюс на том, что мы называем северным концом оси нашей Земли, и Южный полюс на другом конце оси нашей Земли. Исследователи узнали этот грузоподъемный камень (природный стержневой магнит из камня) всегда будет указывать в том же направлении, и это направление позже было названо Северным.

Другой Примером постоянного магнита является обычный стержневой магнит, в который вы, возможно, играли. с или учился в школе. У всех магнитов есть одна общая черта. Они все излучают линии потока от своего северного полюса, и получают те же линии потока на свой Южный полюс. Обратите внимание, как линии магнитного потока больше сосредоточены в стержне магнита. В на рисунке слева есть только 3 линии потока, проходящие через та же площадь поперечного сечения воздуха, тогда как линий намного больше потока, проходящего через ту же площадь поперечного сечения стержневого магнита сам.Линии потока всегда ищут путь наименьшего сопротивления, чтобы получить от северного полюса стержневого магнита до южного полюса стержневого магнита.

В в следующем примере два стержневых магнита удерживаются в непосредственной близости и ориентированы с противоположными полюсами возле каждого Другие. Вы помните, когда были ребенком, что происходит дальше? Два магниты сталкиваются друг с другом, потому что линии потока от обоих магнитов видны другой магнит — более легкий путь, чем воздух. Линии потока можно складывать вместе, поэтому линии магнитного потока сливаются и проходят через оба магнита.Поскольку линии потока, как магнит, лучше, чем воздух, магниты сталкиваются друг с другом для уменьшения воздушного пути. Теперь два меньших магнита стали одним большим магнит. Не забудьте, что во время этого эксперимента ваши пальцы не будут мешать!

Если вы ориентируете эти же два стержневых магнита так, чтобы одни и те же полюса соприкасались, что происходит? Два полюса с большой силой отталкиваются друг от друга. По факту, вам будет трудно удерживать два магнита вместе с одинаковыми полюсами на самом деле трогательно (даже с небольшими магнитами).Причина, по которой вы так хорошо реакция происходит потому, что линии потока не могут пересекать друг друга. Уведомление на этом рисунке, как линии потока поворачиваются под острыми углами, чтобы предотвратить переход. Этот эффект непересечения линий магнитного потока заставляет двигатели Работа. Отталкивающая сила одних и тех же магнитных полюсов — вот что делает работу электродвигателей.

ср упоминалось ранее, что магнитные линии предпочитают путь стержневого магнита, а не путь воздуха.Вот почему разные полюса привлекают. На следующем рисунке показано что линии потока легче проходят через мягкое железо, чем через воздух или стекло. Эта характеристика линий потока будет использоваться. сконцентрировать линии потока через мягкое железо, чтобы эффект линии потока будут более концентрированными. Сосредоточив линии магнитного потока мы можем получить гораздо больше силы от магнитного эффекта. Двигатели и реле используют очень маленький воздушный зазор для концентрации линий Сильно направьте поток в небольшую область, чтобы получить большую силу в этой области.

Электромагнит Принципы

Хорошо, так что у всех нас есть довольно хорошее представление о том, как работают постоянные магниты. Теперь давай узнать, как работают электромагниты. Имя физика Ганс Эрстед открыл совершенно случайно еще в 1820 году, что стрелка компаса отклонится, если поднес к проводнику с током. Он рассудил, что компас игла выравнивалась с некоторой силой, исходящей от проводника с током.Впервые было продемонстрировано, что электричество и магнетизм были каким-то образом связаны.

Для много лет спустя такие люди, как Майки Фарадей, Карл Гаусс и Джимми Максвелл провел множество экспериментов, чтобы доказать основные концепции электромагнетизма. Первое, что они узнали, это то, что магнитные линии потока генерируются которые окружают проводник с током.

После долгого испуга они наконец согласились, что эти электрические линии потока действовали как линии потока Земли, и вызывали камень для выравнивания с электрическими линиями магнитного потока, когда они были больше чем магнитные линии Земли.Они изобрели то, что называется правой рукой правило. Если вы обхватите пальцами правой руки дирижер, и вы пропускаете ток через проводник в направлении, указанном большой палец, затем кончики пальцев излучают электрические линии потока. Держать левую руку поднесите к экрану и сравните с этим рисунком, чтобы увидеть сам.

Тогда один из ученых решил свернуть провод и посмотрим, что произойдет. Они обнаружили, что стрелка компаса был сильнее отклонен тем же ток через спиральный провод.На рисунке справа показано, что они научился. Они узнали, что электрические линии потока складываются, когда провод был свернут в спираль и образовал большее северное магнитное поле. Держи свой Поднимите правую руку к правой стороне этой фигуры, указав большим пальцем вверх, и обратите внимание, что силовые линии выходят из экрана в центре катушки. Теперь поверните руку и переместите ее в левую часть петли. большим пальцем вниз, и вы увидите, что линии потока все еще идут из экрана в середине цикла.Все эти маленькие строчки флюса складываются, когда провод помещается в форму катушки.

Они уже знал, что линии потока более сконцентрированы при прохождении через мягкое железо, поэтому решили обмотать проводник с током вокруг пруток из мягкого железа, и, к их большому удивлению, они создали очень прочный магнит из прутка мягкого железа. Когда они остановили ток в проволока, магнит из мягкого железа также в значительной степени остановился.Маленький остаточный магнетизм остался в стержне из мягкого железа, но не почти столько, сколько при прохождении тока по проводу. Они также нашли что если бы они перевернули ток через провод в противоположном направлении, что северный и южный полюса стержня из мягкого железа также поменялись местами. Они также обнаружил, что остаточный магнетизм всегда сохранял ориентацию последнего полюса бар подвергался воздействию. Гораздо позже этот остаточный магнетизм станет называется гистерезисом, и именно он заставляет работать генераторы грузовиков.

Ом Закон о магнитных цепях

Вы Напомним, что Ом не был указан выше как один из ученых, работающих с магнитной теорией. Те, кто работал с магнитами, вскоре поняли, что что им нужна была некоторая организация и общие названия для магнитных эффектов. Они создали отношения между Следствием, Причиной и Противостоянием. Сортировать как E = I * R, но они использовали разные единицы измерения.

Вы мог часами сидеть в библиотеке, изучая все эти единицы измерения магнетизм, но если вы не разрабатываете двигатели или не изучаете электрические степень инженера, вам действительно не нужна эта информация.Поскольку мы ремонтируем грузовики, мы тоже не будем в него заходить.

Электрический Теория реле

ОК, давайте сделаем что-нибудь с результатами всей вышеупомянутой информации. Первый мы построим реле. Реле — это устройство, через которое проходит ток катушка, эта катушка образует электромагнит, а электромагнит опускает руку, замыкающую некоторые электрические контакты. Этот рисунок показывает рычаг, который представляет собой пружину, которая тянет вниз, когда ток проходит через катушка.Почему опускается рука? Помните, как флюс не любит воздушный путь? Когда через катушку течет ток, корпус реле становится электромагнитом. Допустим, создаваемый поток течет вниз, как показано стрелкой на рисунке. Теперь у нас есть большой электромагнит в форме буквы «G», с противоположным полюса разделены этим маленьким воздушным зазором. Что делать противоположным полюсам? Они притягивать, и это то, что тянет вниз пружинный рычаг. Этот рисунок показывает электрические контакты, которые будут перемещаться рычагом реле.Уведомление что рычаг реле не перемещается очень далеко, обычно примерно на одну десятую дюйм или около того.

Проводник Текущие электромагнитные силы

Если вы помещаете провод в магнитное поле, а затем пропускаете ток через к этим проводам применяется старое правило непересекающихся линий магнитного потока. в на рисунке ниже, часть (a показывает провод, находящийся в магнитном потоке поле без тока, проходящего через провод.Часть (b) показывает только поток, создаваемый самой проволокой при токе

прохода через провод и на фигуру (+ представляет собой конец тока переходящий в рисунок). Часть (c) показывает, что происходит, когда вы комбинируете часть (а) и часть (б). Обратите внимание, что поток от проволоки помогает воздуху. поток в зазоре вверху и противодействует потоку в воздушном зазоре внизу. Линии флюса похожи на эластичные резинки.Эти силовые линии всегда пытаются сократить до минимальной длины. Напряжение в этих линиях над проводником имеет тенденцию прижимать его вниз, как показано стрелкой силы. Часть (d) просто показывает сила, действующая на провод, когда ток выходит из провода ( точка посередине представляет собой точку текущей стрелки.

Итак, что все это значит? Если поместить провод в поле воздушного зазора постоянного магнита, а затем пропускаем ток через этот провод, проволока будет выведена из магнитного поля постоянного магнита.Сила который перемещает провод из магнитного поля воздушного зазора, это то, что заставляет двигатель запустить. Чем больше тока вы проталкиваете через провод, тем больше силы генерируется. Конечно, один провод не может генерировать большого усилия, но если вы помещаете 100 физически соединенных проводов в этот воздушный зазор, затем сила сгенерированный будет в 100 раз сильнее. И вот что делают моторы, они используйте множество петель из проволоки, чтобы получить их мощную вращающую силу.

Сейчас на вопрос на миллион долларов.Если вы просто проведете провод по воздуху разрыв силовых линий, при отсутствии тока, проходящего через провод, что будет случаться? Это называется генератором, и правило левой руки покажет направление индуцированного тока, который будет переносить провод из-за движения провода через воздушный зазор. Те же магнитные принципы применимы к генераторы, применимые к двигателям. Ток просто течет в обратном направлении направление для того же вращения.

Электрический Теория измерителя и датчика

Следующий интересный объект — обычный электросчетчик.Этот рисунок показывает типичный счетчик, такой как в приборной панели вашего грузовика. Эта большая подкова профилированное железо с проходящими через него магнитными линиями представляет собой постоянный магнит. Его силовые линии всегда присутствуют. Это вызывает концентрированные линии потока по кругу воздушный зазор внизу счетчика. Этот воздушный зазор содержит катушку с проволокой. намотана на шпульку, также сделанную из мягкого железа.

Это шпулька установлена ​​на тонкой оси, которая центрируется пружиной, поэтому она не будет легко вращаются, и когда натяжение пружины преодолевается, шпулька будет поверните и переместите указатель, прикрепленный к шпульке.Когда мы проходим ток через катушку на бобине, линии потока бобины катушка взаимодействует с магнитными линиями от постоянного магнита, а возникающая сила преодолевает пружины на оси шпульки, и игла указатель движется. Обратимся к силе тока в проводнике выше, чтобы рассмотреть задействованные силы. Если вы перевернете ток через шпульки указатель иглы отклоняется в противоположном направлении. С участием нет тока в шпульке, указатель иглы остается в состоянии покоя в пружине центр датчика.Большинство датчиков указывают только в одном направлении, поэтому указатель обычно указывает влево, когда счетчик находится в состоянии покоя. Пожалуйста обратите внимание, что шпулька поворачивается только на 30–45 градусов. Провода были прикреплены через центрирующие пружины, и это позволяет пружинам скручивайте и сохраняйте электрическое соединение со шпулькой.

Электрический Теория соленоидов

г. соленоид — это устройство, которое создает механическую силу в одном направлении когда к нему приложен ток.Электромагнитные линии потока генерируются как показано ниже, когда обмотка катушки соленоида намотана на немагнитный трубка (корпус соленоида) из латуни, алюминия или бронзы.

Есть ползунок из мягкого железа, который может свободно скользить вперед и назад внутри трубки. Пружина внутри трубки обычно выдвигает ползунок из мягкого железа. так, чтобы один конец торчал на небольшое расстояние.

Когда питание подается на катушку, ползунок из мягкого железа всасывается в центр обмотки катушки, когда пружина преодолевает силу магнитного сила.Механическое устройство, физически прикрепленное к слайду, также рванул к трубе.

Типичным примером силового соленоида является расцепитель электрического грузовика для автомобиль. Когда с катушки снимается питание, пружина заставляет ползунок обратно в выдвинутое положение.

сила соленоида создается, потому что линии потока похожи на резину группы, и всегда хотят иметь кратчайший путь.Когда утюг засасывается в трубку установлен кратчайший путь через мягкое железо. Мы преобразовали электрическую мощность (ватт) в механическую (работу Выполнено).

Один последнее, о чем вам стоит подумать. Обратите внимание, как на верхнем рисунке показан текущий входящий в левую часть катушки. На нижнем рисунке показан отрицательный клемма на правой стороне катушки, что означает, что ток будет войти в катушку с правой стороны.Какая разница? Сдвинется ли ползунок в неправильном направлении, если ток будет обратным? Ответ: «Нет, это не имеет значения». Помните, ползунок ищет центр обмотки катушки, чтобы уменьшить длину внешнего линии потока. Следовательно, ток, идущий в любом направлении, по-прежнему будет всосать ползунок в центр обмотки катушки.

Электрический Теория двигателя

Электрический Двигатели имеют несколько применений в грузовиках.Стартер довольно удобен когда нужно завести грузовик. Мотор вентилятора отопителя довольно удобный когда вам холодно, а мотор стеклоочистителя очень удобен, когда вы едете под проливным дождем.

Мост Электродвигатели с батарейным питанием работают по тому же принципу. Те из вас, кто обращает внимание, заметят, что это изображение помечено генератор. Моторы и генераторы действуют на те же силы.Двигатель потребляет ток до создают физическую силу, а генератор создает ток за счет внешнего физическая сила.

Как как показано на этом рисунке, есть большой постоянный магнит, который полностью окружает мотор. Этот большой постоянный магнит имеет небольшой воздушный зазор в центр, чтобы сконцентрировать линии потока. В этом воздушном зазоре представляет собой устройство, называемое обмоткой якоря. Так же, как описанный датчик выше, ток проходит через якорь, и якорь принудительно вращать.

Причина, по которой это называется арматурой, а не шпулькой, двоякая. В якорь имеет более одной катушки, и якорь продолжает вращаться в том же направлении. Помните, что указатель выше повернул только одну катушку. около 30 — 45 градусов. Мотор должен вращаться на 360 градусов (полный круг). Еще одна проблема с двигателем — он продолжает вращаться. Пример датчика выше были провода, прикрепленные непосредственно к шпульке, потому что она вращалась только небольшое расстояние, а затем вернулся.На самом деле провода были прикреплены через центрирующие пружины. Это позволяло пружинам скручиваться и неподвижно поддерживайте электрическое соединение со шпулькой. Якорь двигателя решает Эта проблема.

Арматура И коммутатор

Здесь представляет собой схему двигателя с одним контуром катушки. Имеет только одну обмотку, поэтому только один магнитный эффект. На этом чертеже показана одиночная обмотка якоря. в положении максимальной силы вращения.Обратитесь к проводнику рисунок силы тока для обзора направления силы. Этот является демонстрационным мотором и не будет работать очень хорошо по нескольким причинам. Первая проблема — когда якорь вращается до тех пор, пока провода не окажутся на верх и низ воздушного зазора, как показано на рисунке ниже. В этом положение, силы, создаваемые обмоткой, будут пытаться переместить якорь вверх и вниз, и не будет вращать якорь. Если мотор остановился в в этой позиции он никогда не запустится снова, если вы не дадите ему толчок.Реальные двигатели имеют две или более обмоток якоря, что означает, что одна из обмотки всегда будут в состоянии оказывать вращательное усилие.

Другая проблема с этим мотором связана с коллектором и щетками. Обратите внимание, что этот коммутатор состоит из двух частей: темной и светлой. раздел. Каждая секция коммутатора подключена к одному концу контура катушки. Есть только небольшой зазор, который разделяет две секции коммутатора, и в этом примере обе части касаются кистей одновременно время.Это закоротило бы катушку контура, и короткий импульсный ток перегорят предохранитель двигателя (не показан) или сожгут провода двигателя, которые подключите к источнику питания.

В настоящий двигатель, много обмоток якоря и много секций коммутатора на месте, как показано на рисунке ниже. Это изображение обогревателя якорь электродвигателя вентилятора на грузовике. Обратите внимание на зеленые обмотки якоря и секции медного коммутатора. Если посчитать секции коммутатора и разделив на два, можно определить количество обмоток якоря на этом мотор.Здесь двенадцать секций коммутатора, поэтому якоря должно быть шесть. обмотки на якорь этого двигателя.

Обмотки якоря электрически изолированы друг от друга. Каждая обмотка отталкивает часть вращения двигателя, а затем следующую обмотка отталкивает другую часть вращения двигателя и т. д. … Когда двигатель совершает один полный оборот, процесс повторяется снова, с каждая обмотка делает свою небольшую долю в генерации силы вращения двигателя.

Will щетки также закоротили узкие щели в этой арматуре? да они будут, но теперь вы просто подали ток на следующую обмотку перед отключением тока от имеющейся обмотки. Это не вызывает проблема, потому что обмотки изолированы друг от друга, поэтому кисти не закорачиваются. Фактически этот кроссовер между обмотками это хороший способ уменьшить искрение коллектора, которое могло бы произойти, если бы каждая обмотка полностью отключились сами по себе.Эта дуга может быть вызвана индуктивный толчок и является результатом коллапса магнитных полей, но мы не нужно понимать эту информацию, чтобы починить грузовики.

Это полный комплект обмоток якоря, сегментов коммутатора и щеток, также служит другой цели, о которой мы еще не упоминали. Если вы посмотрите на этом рисунке он очень похож на рисунок выше, с одним важным отличием. Вы видите разницу?

г. ток поступает в проводную петлю из темного сегмента коммутатора в эта цифра, а ток поступает в проволочную петлю от светового серый сегмент коммутатора на рисунке выше.Таким образом, ток через проволочную петлю поменял направление между две фигуры. Это основное требование для двигателя постоянного тока (DC). Коммутатор меняет направление тока через петлю обмотки каждые 180 градусов, так что магнитная сила продолжает отталкиваться в том же направлении. Это доказывает, что я солгал вам выше, когда сказал, что весь процесс повторяется на каждый оборот мотора. На самом деле весь процесс каждого сегмента обмотки, создающего вращающую силу, повторяется для каждой половины вращение мотора.

Стартер Двигатель, обмотка возбуждения

Когда требуется высокий крутящий момент, например, в стартере грузового автомобиля, постоянный магнит недостаточно мощный, чтобы генерировать интенсивное магнитное поле, которое требуется. Постоянный магнит, который мог бы выполнять эту работу, был бы столь же большим как двигатель вашего грузовика. Решение заключалось в создании очень мощного электромагнита. Мы уже обсуждали, как сделать электромагнит, и вот что делается в стартерах.

ранее мы обсуждали, как ток через петлю якоря создает магнитные линии магнитного потока, который заставлял якорь вращаться внутри постоянного магнита поле потока. Теперь разместим контурный ток последовательно с полем ток, как показано на этом рисунке.

г. ток стартера создает очень интенсивное магнитное поле через якорь зазор с электромагнитом, и тот же ток двигателя также генерирует вращательное усилие через петлю якоря.

Пусть мы будем следовать этому пути тока двигателя. Старт с правой стойки аккумулятора (отрицательный полюс аккумуляторной батареи) и следуйте по северной обмотке возбуждения, затем на южную петлю поля, вокруг южной петли поля, затем в левую щетку арматуры, через петлю, из правой ручную щетку якоря, и в левый столб аккумуляторной батареи (положительный Терминал). Так что это на самом деле последовательная цепь, где обе обмотки возбуждения включены последовательно с петлей якоря.Еще раз помните, что там есть много электрически изолированных петель на якоре стартера, и плавный крутящий момент якоря. Фактически, большинство стартеров имеют как минимум 12 петель якоря, намного больше, чем ваш слабенький моторчик вентилятора.

Это завершает тему электричества и магнитов. Мы многое успели хорошей информации в этой теме. Это должно дать вам надежную фон для изучения других предлагаемых нами электрических тем.Способствовать описания в других разделах более подробно описывают, как реле, моторы и датчики работают.

Если вы выполнили и разберитесь в этой теме и ее предпосылках, тогда вы готовы изучать любую из оставшихся у нас электрических тем в любом порядке. Ты сейчас иметь фундамент, чтобы стать квалифицированным электриком грузовика, изучая остальные электрические темы, которые мы предлагаем. Удачи и не дуть предохранитель, когда дела идут не так, как нужно.Если у вас есть проблемы или комментарии, не стесняйтесь обращаться к webRider.

Вернуться наверх страницы. Вернитесь к темам по ремонту электрооборудования.

MIT Школа инженерии | »Почему нельзя использовать магнетизм в качестве источника энергии?

Почему нельзя использовать магнетизм в качестве источника энергии?

Потому что магниты не содержат энергии, но они могут помочь контролировать ее…

Сара Дженсен

В 1841 году немецкий врач и физик Юлиус фон Майер изобрел то, что впоследствии стало известно как первый закон термодинамики: «Энергия не может быть ни создана, ни уничтожена», — писал он.Однако может быть преобразован из одного вида в другой — с помощью солнечных батарей, которые превращают солнечный свет в электричество, или путем преобразования молекул природного газа в тепло, которое готовит наш обед и обогревает наши дома.

«Магнетизм — это сила, но у него нет собственной энергии», — говорит Дэвид Коэн-Тануги, вице-президент MIT Energy Club и научный сотрудник отдела материаловедения и инженерии MIT Джона С. Хеннесси. Тем не менее, добавляет он, «магнетизм чрезвычайно полезен для преобразования энергии из одной формы в другую.Около 99% энергии, вырабатываемой ископаемым топливом, ядерной и гидроэлектрической энергией, а также ветром, поступает из систем, которые используют магнетизм в процессе преобразования ».

Каждая технология производства энергии — за исключением фотоэлектрической — основана на вращающихся турбинах, которые приводят электроны в движение и проталкивают их через цепи и генераторы. «Когда эти заряженные частицы движутся мимо магнитов внутри турбин, они создают вокруг себя поле, которое влияет на другие заряженные частицы», — говорит Коэн-Тануги.«Это магнитная сила, которая преобразует энергию ветра, угля и ядерного топлива в электричество, которое отправляется в энергосистему».

Большая часть этой сетки также управляется с помощью принципов магнетизма. «Трансформаторные подстанции, которые вы видите вдоль шоссе или в промышленных зонах, отвечают за преобразование электроэнергии высокого напряжения в полезные 110 вольт», — говорит Коэн-Тануги. Линии высокого напряжения подают энергию от электростанции к трансформаторным станциям, и, когда электроны движутся через большие катушки трансформатора, они создают магнитные поля, которые изменяют частоту электричества до напряжения, безопасного для питания наших тостеров, прикроватных ламп и фенов. .

Генераторы и двигатели во всем, от гибридных автомобилей до жестких дисков компьютеров, используют магниты, и в настоящее время исследователи изучают потенциал редкоземельных магнитов, исключительно сильных постоянных магнитов, состоящих из сплавов редкоземельных элементов. Уже используемые в современных двигателях и генераторах и других приложениях в энергетическом секторе, они представляют следующее поколение роли магнетизма в производстве энергии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
