Как соединить трубы дымохода?

Сборка дымохода из нержавейки производится последовательно, то есть снизу вверх, от отопительного устройства к остальным элементам дымоходов системы, это определяется общими правилами монтажа. Систему дымоудаления лучше заложить и просчитать еще на этапе проектирования дома. Трубы крепятся между собой за счет разного диаметра — меньший вставляется в больший. Внутреннюю поверхность труб обязательно нужно промазать термостойким герметиком, в некоторых случаях промазывают и внешнюю. Такой метод обеспечивает защиту от влаги в полости дымохода. Затем на стыках закрепляются специальные хомуты из нержавейки.

Как соединить трубы дымохода одного диаметра?

В зависимости от материала трубы можно соединить разными способами. Если речь идет о металлическом дымоходе из нержавейки, то самый надежный вариант использование муфты. Муфта или фитинг это кусочек трубы с резьбой на внутренней поверхности. Огромный плюс такой конструкции заключается в возможности разборки и демонтажа. Для соединения таким способом на оба участка трубы наносят резьбу, на которую и навинчивается соединительная муфта. Для герметизации рекомендуется использование какого-либо уплотнителя, например, энергофлекс. Но для труб из нержавеющей стали для такого способа понадобится специальное оборудование, а это в разы усложняет процесс сборки. Еще один минус — невозможность разборки конструкции и соответственно проведение ремонта.

Как соединить трубы разного диаметра?

Трубы разного диаметра соединить между собой куда проще. Резьбовое соединение так же имеет место быть, но обычно используется переходник, который подобран по диаметру труб или стяжной хомут. Разница между трубами должна быть как можно меньше, чтобы исключить уменьшение тяги.

Альтернативой служит фланцевое соединение. Фланцы привариваются к окончаниям труб, имеют отверстия, которые соединяются при помощи болтов между собой. У такой конструкции много плюсов: герметичность, простота монтажа и возможность разборки. В процессе установки нужно убедиться, что кольца перпендикулярны к основным трубам.

Как соединить сэндвич дымоход?

Для труб типа «сэндвич» существует два основных метода сборки: по дыму и по конденстату. Первый способ подходит для высоких температур, когда в трубе не образуется конденсат. Секция трубы надевается сверху уже установленной, тогда как во втором способе обратный принцип. Одновременную стыковку проводить сложно, поэтому сначала внутренние трубы выдвигают немного наружу, примерно на 10-15 см, и соединяют с использованием огнеупорного герметика.

Потом состыковывают внешние трубы. Для надежности можно промазать и торец соединения. Места стыковок обязательно стягивают хомутами. Второй способ

В компании «Феникс» вы найдете большой ассортимент труб и деталей для различных дымоходных систем. Все элементы отличаются высоким качеством и гарантируют долгий срок эксплуатации.

19 янв 2023, 02:16

Герметизация печной трубы на крыше

Каждое здание, имеющее камин или любое другое отопление, оснащено дымоходным каналом на крыше

читать подробнее

19 янв 2023, 02:14

Можно ли делать дымоход зимой?

При возведении системы дымоудаления нет строгих требований к температурному режиму, поэтому установку можно производить …

читать подробнее

19 янв 2023, 02:12

Креозот в дымоходе

Во время горения древесины креозот образуется в печи при понижении температуры ниже 120 градусов Цельсия.

читать подробнее

19 янв 2023, 02:09

Что такое гильзование дымохода?

Это процесс, заключающийся в установке внутрь уже имеющегося дымоходного канала полимерного рукава

читать подробнее



Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.



Содержание:

• Что такое сэндвич-дымоход
• Как рассчитать размеры сэндвич-дымохода
• Выбор дымохода сэндвич для монтажа
• Типы соединения сэндвич-труб
• Монтаж сэндвич дымоходов
• Монтаж сэндвич дымохода через стену
• Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

• котел газовый – 120 – 200 ° С;
• котел пеллетный – 120 – 250 ° С;
• котел на дизтпливе – 150 – 250 ° С;
• котел пиролизный – 160 – 250 ° С;
• камин, печь – 350 – 650 ° С;
• печь банная – 400 – 700 ° С;
• котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0. 5 м, особенно если расстояние от него до середины трубы не превышает 1.5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

• AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
• AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
• AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
• AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС. Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

• 130 – 450 мм – 0,5 мм;
• около 500 мм – 0,6 мм;
• больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

• до 450ºС – 0.6 мм;
• больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия. Этот параметр напрямую зависит от его диаметра:

• до 450 м – 0,5 мм;
• больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

• до 3.5 кВт – 120/180 мм;
• 3.5 – 5.2 кВт – 140/200 мм;
• 5.2 – 7 кВт – 150/200 мм;
• от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм. Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

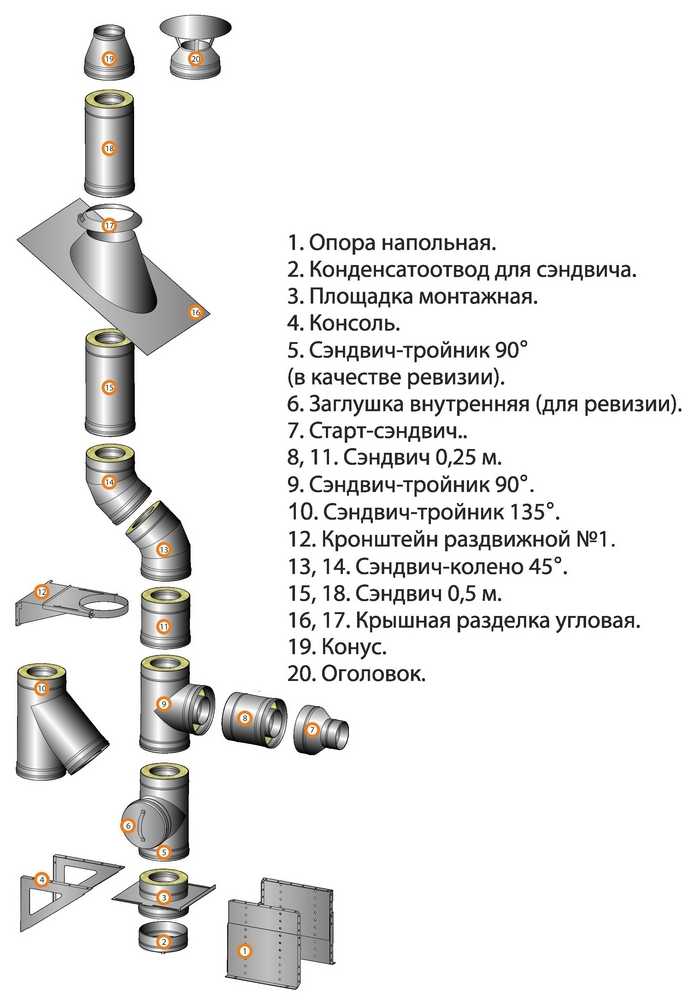

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

• Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.
• Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).
• Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
• И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

• расположения основного котла или печки;
• наличия и обилия свободного пространства;
• конструктивных особенностей самого дымохода;
• личных предпочтений зказчика.

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж керамического дымохода

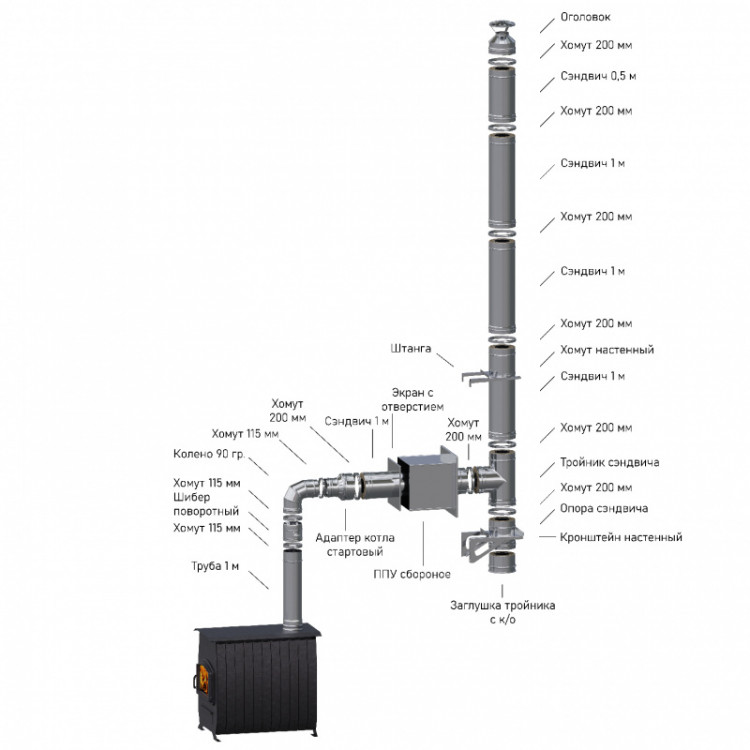

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

• в доме экономится полезная площадь;
• снижается риск возникновения пожаров;
• кровельное покрытие сохраняется во всей своей целостности;
• труба внутри дома не портит интерьер.

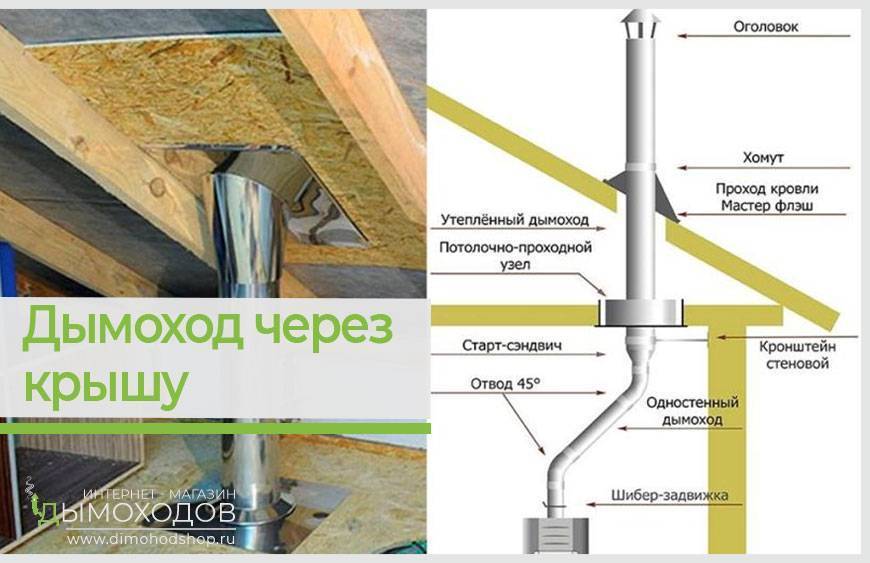

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

• обеспечивается более стойкая тяга;
• обслуживать конструкцию удобнее и проще;
• утепление не требуется;
• архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками



Монтаж дымохода своими руками из сэндвич-труб

Сэндвич-дымоходы сегодня очень популярны. И это неспроста, так как они практичны, функциональны и имеют хороший эстетический вид. Приятно и то, что монтаж дымохода из сэндвич-трубы своими руками может выполнить даже непрофессионал, так как его установка достаточно проста и безопасна. Все пройдет гладко и быстро, если вы приобретете действительно сертифицированные и качественные материалы. У этих дымоходов много преимуществ, о которых мы упомянем отдельно, так что если вы хотите сделать из них свой дымоход, вы не ошибетесь. Такие изделия станут идеальным выбором как для деревянных строений, так и для обычных кирпичных строений. Но как сделать редактирование самостоятельно? В каком порядке должна производиться установка, и что нужно о ней знать? Давайте посмотрим на это.

Сэндвич-труба и ее конструктивные особенности

Свое название такие трубы получили благодаря своей уникальной структуре, которая делает трубы идеальными для своих целей. В основном в конструкции дымовой сэндвич-трубы присутствуют две трубы разного диаметра – одна внешняя, другая – внутренняя. При их изготовлении используются листы из высоколегированной цельной нержавеющей стали, которые соединяются с помощью плазменной сварки в атмосфере аргона. Благодаря этому методу получаются специальные сварные швы, очень похожие по свойствам на свойства и структуру самой стали.

Теплоизоляционный материал укладывается в свободное пространство между одной и другой трубой. Обычно для этого используют базальтовое волокно, которое не горит. Он содержит различные соединительные элементы. Какой будет толщина теплоизоляционного слоя, зависит от диаметра как самого дымохода, так и диаметра всех труб, участвующих в монтаже. Также толщина утеплителя может зависеть от температурного диапазона, в котором будет использоваться дымоходная сэндвич-труба.

Сэндвич-трубы могут быть разными. Некоторые из оцинкованной стали, другие из нержавеющей стали. Кроме того, они отличаются друг от друга диаметром, а также толщиной теплоизоляционного слоя внутри труб. Благодаря этим параметрам можно подобрать такую ​​трубу, чтобы она использовалась в разных тепловых условиях. К тому же изделия из нержавейки достаточно жаропрочны, и, как правило, такие дымоходы используют для того, чтобы отводить газы от массивных твердотопливных котлов и печей.

Внимание! Чтобы правильно выбрать дымоход из сэндвич-труб, необходимо узнать условия его эксплуатации и тип нагревательного элемента. Когда отопление в помещении, будь то баня или дом, осуществляется с использованием твердого топлива, лучше установить дымоход сэндвич-типа из жаропрочной нержавеющей стали. Если для отопления используются газовые теплоносители, то можно обойтись обычной стальной трубой.

Преимущества и недостатки

Как упоминалось ранее, эти дымоходы стали очень популярными, и все больше и больше людей предпочитают их использовать по многим причинам. Наверняка одним из главных преимуществ является привлекательная стоимость. Если учесть дымоходы из других материалов, их стоимость будет дороже. Тем не менее, несмотря на их доступную цену, они являются отличным вариантом и выполняют свою работу. Разберемся подробно, почему многие домовладельцы выбирают сэндвич-трубы:

1. Небольшой вес конструкции, а также ее универсальность, благодаря которой возможно использование дымоходов из сэндвич-труб как снаружи здания, так и внутри него.
2. Простота конструкции трубы. Готовый дымоход состоит из нескольких секций труб, которые очень легко собрать и установить. Со сборкой и установкой сможет разобраться даже простой мастер, не имеющий опыта монтажа таких труб.
3. Благодаря своей гладкости и многослойности дымоход становится менее подвержен образованию копоти и конденсата на поверхности.
4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, сэндвич-дымоход не займет много драгоценного места внутри вашего помещения. Особенно это пригодится тем, кто устанавливает дымоход в маленькой бане.
5. Высокая пожаробезопасность и надежность. И гидроизоляционный материал, и сама сталь не подвержены горению, что защитит помещение и вас.
6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама крыша не будут вам мешать при монтаже дымохода.
7. Нет необходимости строить дополнительный фундамент под дымоход, что значительно упрощает вашу работу и связанные с ней расходы.

Правда, среди всех этих достоинств стоит отметить один небольшой недостаток – срок эксплуатации дымохода из сэндвич-трубы составляет максимум 10-15 лет, что не так уж и много по сравнению с другими. Тем не менее, это можно компенсировать тем, что цена материала не так высока, и установить его заново самостоятельно не составит труда. Если вы еще не уверены, стоит ли использовать бутерброд с дымоходом, взвесьте все за и против.

Некоторые нюансы при установке

Прежде чем приступить непосредственно к подключению и монтажу дымохода, давайте рассмотрим некоторые правила, которые необходимо учитывать при работе:

Придерживаясь этих правил, вы сможете легко и качественно установить сэндвич-трубу дымоход в вашем доме или бане. Это не будет иметь большого значения, но вы, конечно, не пожалеете, выбрав этот материал (в отличие от людей, выбирающих асбестовые трубы), поскольку эта конструкция может дать вам все, что нужно каждому владельцу дымохода. Итак, выяснив все преимущества и недостатки сэндвич-труб, а также зная правила их монтажа, давайте рассмотрим, как правильно установить их в своем помещении.

Как правильно подобрать размер

Перед тем, как приступить к монтажу дымохода, сначала необходимо определиться, какого размера трубы вам нужны, и приобрести необходимое количество. Только после определения размеров можно приступать к работе. Чтобы их узнать, необходимо:

1. Узнать размер сечения труб.
2. Рассчитать длину всего дымохода.

Для определения размера сечения труб необходимо ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть следующими:

• 0,14 м × 0,14 м при тепловой мощности не более 3,5 кВт;
• 0,14 м × 0,20 м при тепловой мощности от 3,5 кВт до 5,2 кВт;
• 0,14 м × 0,27 м, при тепловой мощности от 5,2 кВт до 7 кВт.

Как вы понимаете, размер сечения труб зависит от мощности. Учитывая параметры, которые указаны выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.

• В соответствии со СНиП (СНиП 41-01-2003) минимальная высота дымосборных труб должна быть 50 см.
• Конец дымохода должен находиться не менее чем на 50 см выше конька крыши.
• В случае, когда кровля выполнена из материала, подверженного горению, высота трубы от парапета или конька должна быть от 1 м до 1,5 м.

Внимание! Важным фактом является то, что когда рядом есть дополнительные хозяйственные постройки, например, вы делаете дымоход в бане или беседке, то высота трубы должна превышать высоту такого строения, будь то дом или дача .

Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна быть не менее 50 см. Но в зависимости от места расположения этот показатель может варьироваться:

• При расположении трубы до 150 см от конька минимальная высота 50 см над парапетом или коньком.
• При расположении трубы на расстоянии от 150 см до 300 см от парапета или конька допускается высота трубы равная коньку или парапету.
• При расположении трубы на расстоянии более 300 см оптимальная высота трубы будет рассчитываться по линии, проходящей от конька вниз к горизонту под углом 10˚.

Учитывая все вышеизложенное, вы можете выбрать сэндвич-трубу, которая будет соответствовать строительным требованиям и полностью удовлетворит ваши потребности. А рассчитав необходимую длину, вы сможете приобрести их в необходимом количестве, не переплачивая за ненужные детали. Теперь, когда у вас есть трубы и вы готовы их установить, давайте рассмотрим, как соединить сэндвич-трубы и установить их в нужном месте.

Пошаговый монтаж

Если вы не имеете большого опыта в строительстве, но хотите обустроить свой дом, дачу или баню, то сэндвич-трубы именно для вас. Ведь благодаря своей конструкции монтаж такого дымохода прост и выполнить его может любой человек. Вся работа заключается в том, чтобы надеть трубы одну на другую, соединить их и закрепить. Рассмотрим подробнее, как и что делать.

Этап 1: подключение элементов дымохода

Итак, давайте узнаем, как сэндвич-трубы будут соединяться друг с другом. При покупке сразу можно заметить, что один конец трубы будет чуть меньшего радиуса, он называется нагруженным. Затем он вставляется в предыдущую трубу. А вот как именно соединить элементы, вы решаете сами. Уже упоминалось, что это можно сделать «дымовым» или «конденсатным» способом. Для отвода конденсата лучше дополнительно установить тройники.

Работа начинается с того, что нужно подключить первую трубу к отопительному прибору. Делается это с помощью специального переходника, размер которого зависит от насадки устройства и вашей трубы. Переходник вставляется в розетку, а в него устанавливается заглушка, которая предотвратит попадание открытого огня в трубу. Затем установите стартовую трубку и закрепите ее на адаптере с помощью хомута. Когда первая труба будет готова, можно приступать к подключению второй. Только здесь есть один нюанс: конструкция труб предполагает наличие внутренней и внешней трубы, поэтому важно, чтобы обе были состыкованы правильно. Сразу сделать это не так-то просто. Но есть простой способ:

1. Вытяните внутреннюю трубу примерно на 10–15 см и сначала соедините ее с другой внутренней трубой.
2. Только потом таким же образом соедините наружные трубы, опустив его вниз.

Как обычно, соединение должно быть усилено стальной лентой, закрепленной болтами и гайками или проволокой. Все такие соединения должны быть усилены хомутами. Когда есть большая вероятность повышения давления в дымоходе, все стыки лучше заделать герметиком. Помните — чем герметичнее ваш дымоход, тем сильнее в нем тяга. Непосредственно в этой части (обычно под потолком) рекомендуется установить трубу с заслонкой для регулирования уровня тяги.

Этап 2: прохождение трубы через перекрытие

Несмотря на то, что сэндвич-трубы обладают высокими теплоизоляционными свойствами, места прохода труб через перекрытие необходимо дополнительно закрепить, особенно при прохождении трубы через перекрытие. потолок из дерева. Из-за неправильно выполненной работы вы можете нанести ущерб как имуществу, так и себе, ведь всегда есть опасность, что это место возле трубы сильно нагреется и материал воспламенится.

Чтобы этого не произошло, нужно соблюдать несколько правил:

1. В таких местах дополнительно укладывается дополнительный слой теплоизоляционного материала.
2. Отверстие в деревянном полу, в которое войдет труба, не обязательно должно совпадать с диаметром трубы. Крайне важно, чтобы расстояние от внутренней трубы сэндвича до деревянного пола было не менее 38 см, и это пространство необходимо заполнить негорючим материалом.
3. Расстояние от стены до трубы дымохода должно быть 25 см и более.
4. Место прохождения трубы через потолок должно быть закрыто оцинкованным листом. Он выполняет несколько функций: препятствует распространению огня по потолку, обеспечивает равномерный отвод тепла по поверхности, а также экранирует и отражает тепловое излучение, идущее от трубы. В этом экране вырезается отверстие, идентичное диаметру трубы, в него вставляется сама труба, после чего она крепится к потолку.
5. Когда вы устанавливаете дымоход в межэтажном перекрытии, то еще на этапе проектирования нужно учитывать, что труба проходит через перекрытие целиком, без стыков с другими элементами.

Резка выполняется поверх нахлеста. Для этого нужно установить специальное звено дымохода в виде металлического короба, внутри которого есть отверстие, либо это может быть проходная труба. Эта канавка должна быть на 7 см больше толщины перекрытия. Он служит для предотвращения воспламенения легковоспламеняющегося потолка как снизу, так и сверху. Далее труба монтируется уже известным вам способом.

При необходимости вывода дымохода через стену необходимо сделать в ней необходимое отверстие и усилить место установки посадочного кронштейна, который будет удерживать трубу. Для этого вам понадобится перфоратор. Для крепления кронштейнов к стене проделайте отверстия и установите их с помощью анкерных болтов. Проверьте крепление, сильно нажав на него. Теперь вы можете установить горизонтальную трубу через потолок и вставить внешнее колено. Как обычно, стены должны быть покрыты асбестовым листом. Прикрепите само колено к кронштейну струбцинами. Дополнительно сделайте еще одно крепление (кронштейн) в стене выше, на котором будет держаться вся конструкция. В конце все детали собираются воедино, а в конце устанавливается дефлектор, грибок или искрогаситель. Для надежности дымоход закрепляют скобами как у основания, так и у свеса крыши.

Внимание! Важно учитывать отступ – пространство, оставленное между стеной и дымоходом, которое необходимо сохранить вдоль всей стены.

Все элементы конструкции, такие как тройники, колена и переходники, скрепляются между собой хомутами. Только теперь сэндвич-трубы соединяются друг с другом обжимными хомутами в месте стыка, а вот тройники и переходники должны соединяться такими хомутами с двух сторон. Кстати, если вы не хотите покупать готовые кронштейны, вы можете сделать их сами, сэкономив свои деньги. Возьмите два уголка 30 мм и 50 мм, болгарку, дрель и болты М10 и М8 и соорудите их.

Этап 3: вывод дымохода на крышу

Новичкам особенно сложно разобраться, как вывести трубу на крышу, ведь это, пожалуй, самый сложный этап работы. Ведь конструкцию нужно не просто вынести из комнаты, это нужно сделать правильно. В этом вам поможет специальный элемент под названием срез крыши. Именно его необходимо использовать для вывода трубы. Кровельная разделка представляет собой металлоконструкцию, не позволяющую трубе соприкасаться с кровельным материалом и остальными слоями кровельного пирога, предохраняя их от перегрева. При покупке этого предмета важно учитывать уклон вашей крыши. Стандартные изделия помогут вывести трубу на уклон крыши 15–35˚ или 35–55˚.

1. Сначала нужно отметить место выхода дымохода в крышу строительным карандашом или маркером.
2. На основе сделанных вами отметок проделайте отверстие на внутренней стороне крыши. Его размер должен позволять свободно проходить дымоходу.
3. Изнутри прикрепите специальный подкровельный лист, а снаружи установите кровельный вырез. Его коническая часть может регулироваться в зависимости от желаемого угла наклона крыши.
4. Осталось завести края вырубки под лист рубероида или под конек крыши.

Внимание! Для улучшения герметичности стыка и разреза дымохода используйте специальный регулируемый фартук. Тогда дождь или снег не попадут внутрь.

Наконец, когда все установлено, можно монтировать следующий, последний элемент конструкции. Удлинить трубу до необходимого размера с учетом особенностей вашей кровли, а на конце установить необходимый элемент: дефлектор, грибок, флюгер, искрогаситель и т. д.

Этап 4: окончание монтажа

Когда все работы уже выполнены, конструкция собрана и прочно укреплена, со всех труб можно снять защитную пленку, если она есть. Все зазоры и швы должны быть заделаны. Для этого используйте термостойкий герметик, который применяется для дымоходов и рассчитан на температуру не ниже 1000˚С. Если все готово, остается проверить наиболее опасные зоны дымохода по температуре нагрева.

Внимание! Для того, чтобы легко и быстро прочистить дымоход, заранее предусмотрите специальную ревизию. Это съемная часть конструкции или простой проем с дверцами.

Как видите, монтаж дымохода из сэндвич-труб под силу каждому. Это связано с малым весом, который вы легко сможете поднять самостоятельно, а также с простотой самой конструкции. А если вы внимательно прочитаете эту статью, посмотрите дополнительные материалы и видео, то легко сможете сделать это самостоятельно. Главное определиться с проектом, купить материал, а дальше все пойдет как по маслу, засучивайте рукава и принимайтесь за работу.

Если эта статья помогла вам разобраться, как установить дымоход из сэндвич-трубы, и вы смогли это сделать, напишите нам в комментариях. Может вы столкнулись с какой-то проблемой или чего-то не поняли? Наши специалисты будут рады помочь вам решить ваши проблемы!

Видео

Подробнее о монтаже сэндвич-дымохода в видео:

Монтаж дымохода из сэндвич-труб

Монтаж дымохода из сэндвич-труб

Дымоход – важная составная и неотъемлемая часть котельной установки, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов горения особенно востребованными считаются модульные изделия, так называемые сэндвич-трубы. В статье речь пойдет о том, как правильно собрать дымоход из сэндвич-трубы.

Причины популярности многослойных дымоходных труб

• Эффективность установки. С помощью дополнительных элементов можно собрать швеллер любой сложности.
• Пожарная безопасность. Благодаря специальному устройству внешняя оболочка воздуховода нагревается до минимальной температуры.
• Превосходные характеристики благодаря аэродинамике и продуманному дизайну для предотвращения образования конденсата.
Дымоход из сэндвич-трубы
• подходит практически для любого отопительного оборудования.
• Небольшой вес всей конструкции позволяет обойтись без фундаментного основания.
• Работу можно выполнить своими силами, сэкономив на услугах специалистов. Готовые разделы исключают ошибки и просчеты.
• Эстетичный внешний вид. Швеллер можно выбрать из нержавеющей стали и покрасить в соответствии с каталогом RAL.
• Довольно долгий срок службы. За этот параметр отвечают используемые материалы и правильный монтаж каждого элемента системы.

Устройство дымохода из многослойных труб

• Такая система состоит из двух труб разного сечения. Между ними находится теплоизоляционный слой, обычно из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.
• С помощью готовых секций можно собрать швеллер без значительных трудозатрат. Благодаря тщательно разработанной конструкции соединений отдельных элементов гарантируется прочность и газонепроницаемость всей системы.
• Однако не следует путать такие понятия, как пожаробезопасность и огнестойкость представленного модульного изделия. В связи с этим необходимо принять дополнительные меры – строго следовать прилагаемой к каждому комплекту инструкции, а также соблюдать все правила и нормы пожарной безопасности.

Сэндвич-трубы

Каждый элемент системы дымоудаления состоит из 3 слоев:

• для изготовления внутреннего тела трубы, как правило, применяют листы из нержавеющей стали с абсолютно герметичным сварным швом;
• в качестве теплоизоляционной прокладки используется базальтовая вата, реже пенополиуретан. Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг/м3. Материалы прекрасно выдерживают рабочую температуру дымохода, иногда достигающую 700 градусов;
• внешняя труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение производится лазерной сваркой. Этот метод не повреждает гальванический слой корпуса.

В комплектацию дымохода, помимо прямых каналов, входят тройники-переходники, устройство для слива конденсата и крепеж. Для удобной сборки можно дополнительно приобрести поворотные модули, а также узлы для прохода через потолок и крышу.

Изделия разных производителей имеют общие конструктивные особенности. Отличия заключаются в используемых материалах, толщине изоляционного слоя и температурных режимах в рабочем состоянии. Также на рынке есть швеллеры, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед сборкой дымохода из сэндвич-труб необходимо проверить отопительное оборудование на исправность и готовность к работе. После установки дымохода устройство нельзя перемещать с места или корректировать его положение. Устройство должно быть надежно закреплено и устойчиво. Если есть старый дымоход, его демонтируют. Выходное отверстие у обогревателя тщательно очищается от сажи и копоти.

Расчет важных параметров при обустройстве дымоходного канала должен производиться специалистами. Многие домовладельцы отказываются от их привлечения и пытаются решить все вопросы самостоятельно. Тем, кто сталкивается с такой задачей впервые, помогут следующие рекомендации:

• диаметр сэндвич-трубы для дымохода подбирается в соответствии с выходом отопительного оборудования. Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
• длину канала принимают не менее 5-6 м. Причем расчет ведется от колосника или горелки к верхней части трубы;
• можно уменьшить сопротивление выхода продуктов сгорания, используя минимальное количество витков. Оптимальный угол колена – 45 градусов. Горизонтально расположенная труба должна иметь длину не более 1 м до следующей врезки.

Нюансы выбора

Безусловно, марка производителя имеет значение. Однако от подделок никто не застрахован. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько советов-напутствий лишними не будут.

• Отправляясь в магазин, возьмите с собой небольшой кусочек магнита, завернутый в шарф или тонкую ткань. Если консультант утверждает, что это качественный продукт из нержавеющей стали, прикрепите магнит. Малейшее влечение станет для вас фактом противоположного мнения. Ткань здесь нужна, чтобы не поцарапать блестящий металл, тем самым избежать конфликта с продавцом.
• Заслуживает внимания толщина стенок трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и долговечнее будет сама конструкция.
• Проверьте все секции на наличие сколов, вмятин и других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы — без разрывов.
• Рекомендуется сборка нескольких элементов конструкции непосредственно в магазине. Соединение должно получиться прочным, не допускается наличие зазоров, свободное перемещение деталей.

Несомненно, хотелось бы сэкономить на покупке. Но дело не в дымоходной системе. На первом месте должно быть качество, а не стоимость.

Монтаж дымохода своими руками из сэндвич-труб

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

• общая длина канала должна быть не менее 5 м. Эта высота обеспечивает необходимую тягу;
• труба должна быть на 0,5 м выше плоской крыши. Этот параметр соблюдается при его возвышании над коньком со скатными крышами, если место выхода канала из него составляет 1,5 м;
• при высоте дымохода 1,5 метра и более, без возможности надежного крепления, применяются натяжные хомуты или возводится опорная мачта;
для герметизации швов стыков используются материалы марки
• с рабочей температурой не менее 1000 градусов;
• мест соединения труб с тройниками, отводами и другими элементами дымоходной системы усилены хомутами;
• каждые 2 м длины канала укрепляются специальными настенными кронштейнами. Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие элементы конструкций из горючих материалов в местах соприкосновения с двустенной трубой изолируют или вдавливают;
• должен быть участок от отопительного прибора без изоляции;
• большая часть системы должна быть расположена в помещении. Таким образом, снижается перепад температур, а значит, обогрев будет максимально эффективным;
• верх дымохода защищен колпаком, дефлектором.

Сэндвич-труба для дымохода своими руками видео

Во время эксплуатации запрещается:

• использовать секции дымохода для сушки одежды, обуви, веников и других предметов домашнего обихода;
• разместить канал в непосредственной близости от легковоспламеняющихся материалов;
• строительные отходы, предметы с лакокрасочным покрытием и т. п. в качестве топлива.
• устанавливать оцинкованные изделия в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
• установка дымоходов из нержавеющей стали для угольных агрегатов.

Как смонтировать дымоход из сэндвич-трубы внутри дома

Особой сложности в монтаже системы нет, важно соблюдать последовательность подключения каждой секции.

• Процесс начинается с установки муфты на отверстие дымохода отопительного агрегата.
• К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы. Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени удаляют для удаления нагара.
• В потолке делается отверстие для прохода вертикальной трубы. В этот момент устанавливается переходная труба. В подготовленный проем пропускается прямая труба со стороны чердака или с улицы.
• Оставшееся расстояние между воздуховодом и потолком утеплено огнеупорными материалами. Только после этого можно переходить к следующему этапу установки. Следует отметить, что стыковка модулей в местах их прохода через потолок запрещена.
• Позже этот участок можно оштукатурить и закрасить, либо выполнить другие работы по маскировке неприглядного вида.
• Далее ведутся работы на чердаке и крыше. Дымоходы опускаются сверху и стыкуются с нижними модулями. Такой порядок сборки обеспечит защиту от проникновения конденсата в воздуховод.
• Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный в форме квадрата. Он заводится под чехол, чтобы предотвратить утечку влаги во время дождя или таяния снега. Края обработаны герметичными материалами.
• Для наклонных конструкций можно приобрести специальный проходной узел — кровля без наклеек. Этот элемент выполнен из пластика под определенным углом наклона. Некоторые изделия изготавливаются из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
• Внешняя часть трубы увенчана головкой или так называемым зонтом. Роль этого элемента заключается в обеспечении защиты от попадания в трубу мелкого мусора, снега, льдин, а также не позволяет птицам занять «теплое место» для обустройства гнезда.

Монтаж дымохода из сэндвич-трубы снаружи дома

• Прием актуален для монтажа дымохода из сэндвич-трубы через стену. Такая конструкция позволяет сэкономить внутреннее пространство комнаты. Кроме того, в некоторых случаях делать отверстия в межэтажном перекрытии или в самой кровле нельзя в силу их конструктивных особенностей.
• Начало работ аналогично устройству канала внутри дома. К пусковой муфте крепится горизонтальный отрезок трубы или, при необходимости, используется колено с другим углом поворота.
• В стене в месте выхода дымохода делается техническое отверстие. Через него пропускается следующий участок системы. Свободное пространство этой зоны также заполняется теплоизоляционным материалом.

  No related posts.
