Правила расчета количества секций алюминиевого радиатора отопления

Что такое алюминиевый радиатор

Строго говоря, алюминиевый радиатор бывает двух типов:

собственно, алюминиевые;
биметаллические, из стали и алюминия.

Конструктивно такой радиатор представляет собой трубу, собранную в подобие гармошки, по которой течет горячая вода. К трубе присоединены плоские элементы, которые нагреваются теплоносителем и нагревают воздух в помещении.

Описание преимуществ и недостатков каждого типа радиаторов выходит за рамки настоящей статьи, однако можно указать на несколько немаловажных факторов. В отличие от традиционных чугунных, алюминиевые батареи отапливают в первую очередь за счет конвекции: нагретый воздух устремляется вверх, а его место занимает свежая порция холодного. За счет этого процесса получается нагреть помещение гораздо быстрее.

К этому стоит добавить небольшой вес и легкость монтажа алюминиевых изделий, а также их относительную дешевизну.

Сущность метода

Сам метод заключается в подборе оптимального радиатора, который будет обладать достаточной мощностью, чтобы прогреть помещение. Для этого необходимо лишь знать указанную в паспорте заводом-изготовителем теплоту, выдаваемую одной секцией.

Расчет по квадратам

Согласно санитарным нормам, для обогрева одного квадратного метра жилого дома требуется 100 Вт тепловой энергии. Соответственно, для того, чтобы узнать, сколько необходимо секций алюминиевого радиатора, нужно умножить площадь помещения на это значение – таким образом, можно узнать, сколько тепла в ваттах нужно для отопления всего дома или квартиры. После этого результат делят на производительность одной секции и округляют итог в большую сторону.

Формула для расчета алюминиевых секций по квадратным метрам:

N = (100 * S)/Q_c, где

N – необходимое количество секций, шт;
100 – требуемая теплота для обогрева 1 м²;
S – площадь помещения в м², которую находят умножением длины комнаты на ее ширину;
Q_с – производительность, выдаваемая одной секции радиатора.

К примеру, дана комната размерами 3,5 х 4 м. Ее площадь будет составлять S = 3,5 * 4 = 14 м². Стандартная теплоотдача одной секции из алюминия – 190 Вт. Таким образом, чтобы обогреть это помещение, необходимо:

N = (100 * 14) / 190 = 7,34 ≈ 8 секций.

Основной недостаток расчета количества секций алюминиевого радиатора отопления на квадраты – он не учитывает высоту комнаты, так как рассчитан на стандартную высоту 2,7 м. Его результат будет близок к истине в типовых панельных домах, но не подойдет для частных домов или нестандартных квартир.

Расчет по кубам

Чтобы в какой-то мере восполнить существенный пробел предыдущего способа вычисления, разработан метод подбора секций по объему помещения. Чтобы его вычислить, достаточно умножить площадь комнаты на ее высоту.

Для обогрева 1 м³ панельного дома согласно все тех же норм, необходимо затратить 41 Вт тепловой энергии (для кирпичного – 35 Вт). Формула несколько видоизменяется по сравнению с приведенной выше:

N = (41*V)/Q_c, где

V – объем помещения.

Чтобы сравнить оба метода, возьмем ту же комнату с высотой потолков 2,7 м, количество теплоты, выделяемое одной секцией, остается тем же:

N = (41 * 14 * 2,7) / 190 = 8,156 ≈ 9 секций.

Что касается расчета количества секций алюминиевого радиатора отопления в кирпичном доме, то для этого достаточно изменить в формуле значение норматива с 41 Вт на 35 Вт.

Как видно, разные методы для одного помещения дают разные результаты. Они будут разниться тем больше, чем обширнее комната. Кроме того, они не учитывают множество существенных моментов: климат, расположение относительно солнца, способ подключения и тепловые потери.

Чтобы максимально точно узнать, сколько же нужно секций для обогрева, необходимо ввести поправочные коэффициенты, которые и будут описывать эти нюансы.

Уточненный расчет

Формула для этого метода берется, как для расчета по квадратам, но с дополнениями:

N = (100 * S *R₁ * R₂ * R₃ * R₄ * R₅ * R₆ * R₇ *R₈ * R₉ * R₁₀)/Q_c

R₁ – количество наружных стен, то есть те, за которыми уже улица. Для обычной комнаты она будет 1, с торца здания – 2, а для частного дома из одной комнаты – 4. Коэффициент для каждого случая можно узнать из таблицы:

Количество наружных стен	Значение К₁
1	1
2	1,2
3	1,3
4	1,4

R₂ учитывает, на какую сторону выходят окна. И хотя для южного и северного направления они разные, принято принимать его значение равным 1,05.

R₃ описывает, как тепло теряется через стены. Чем больше этот коэффициент, тем быстрее остывает дом. Если стены утеплены, его берут равным 0,85, стандартные стены толщиной в два кирпича – 1, а для неутепленных стен – 1,27.
R₄ зависит от климатической зоны, точнее, от минимальной отрицательной температуры зимой.

Минимальная температура зимой, ⁰С	Значение R₄
-35	1,5
-25 до -35	1,3
— 20 и меньше	1,1
-15 и менее	0,9
-10 и менее	0,7

R₅ зависит от высоты помещения.

Высота потолка, м	Значение R₅
2,7	1,0
2,8 – 3,0	1,05
3,1 – 3,5	1,1
3,6 – 4,0	1,15
Больше 4,0	1,2

R₆ учитывает потери тепла через крышу. Если это частный дом с неотапливаемым чердаком, то он равен 1,0, если утеплен, то 0,9. В случае, если сверху находится отапливаемая комната, то R₅ принимают равным 0,7.
Тепло уходит из комнаты и через окна, для учета этого немаловажного фактора и существует R₇. Самые ненадежные с этой точки зрения – деревянные, и в этом случае коэффициент будет равным 1,27. Далее следуют пластиковые окна с одинарным стеклопакетом – 1,0, а замыкают с двойным стеклопакетом – 1,27.
Тепло уходит через окна тем сильнее, чем они больше. Именно этот фактор и учитывает коэффициент R₈. Чтобы его узнать, необходимо вычислить общую площадь поверхности окон в комнате и разделить полученный результат на площадь помещения. Далее можно свериться с таблицей.

Площадь окон / площадь комнаты	Значение R₈
Меньше 0,1	0,8
0,11 – 0,2	0,9
0,21 – 0,3	1,0
0,31 – 0,4	1,1
0,41 – 0,5	1,2

С тепловыми потерями на этом закончено. Осталось учесть планируемую схему подключения радиатора через коэффициент R₉. Говоря иными словами, теплоотдача алюминиевой батареи будет зависеть от того, как именно через него будет проходить горячая вода.

Диагональная схема подключения самая эффективная, для нее коэффициент R₉ принимает значение 1,0

Боковая схема подключения чуть хуже по тепловой отдаче, поэтому в этом случае R₉ будет 1,03

При нижней схеме подключения теплоотдача будет происходить гораздо хуже, в связи с чем здесь коэффициент R₉ равен 1,13

R₁₀ учитывает эффективность процесса конвекции. Чем больше препятствий воздуху на его пути к радиатору и от радиатора, тем медленнее будет происходить нагрев помещения. Если батарея ничем не закрыта, то он равен 0,9. Наглухо закрытая батарея дает значение R₁₀ 1,2, если же есть подоконник и панель сверху – 1,12.

Понятие теплового напора

Когда вычислен точный объем тепла, необходимый для обогрева, нелишне будет обратить более пристально внимание на заявленную мощность секции.

Дело в том, что заводы, как правило, указывают максимальное значение этого показателя при разности температур горячей воды и воздуха помещения в 70

0С. Если желаемая температура в доме – около 25 ⁰С, то поступающая горячая вода должна быть разогрета до 100 ⁰С.

Естественно, что в большинстве тепловых сетей максимальная температура теплоносителя составляет около 65 – 75 ⁰С, что подводит к закономерному вопросу: какова будет выдаваемое одной секцией количество теплоты в данных условиях?

К счастью, есть специальная таблица, благодаря которой можно легко ответить на этот вопрос. Достаточно умножить коэффициент из соответствующей строчки на тепловую производительность секции, указанной в паспорте радиатора отопления.

Тепловой напор, ⁰С	Поправочный коэффициент	Тепловой напор, ⁰С	Поправочный коэффициент	Тепловой напор, ⁰С	Поправочный коэффициент
40	0,48	52	0,68	64	0,89
41	0,50	5З	0,70	65	0,91
42	0,51	54	0,71	66	0,9З
4З	0,5З	55	0,8З	67	0,94
44	0,55	56	0,75	68	0,96
45	0,56	57	0,77	69	0,98
46	0,58	58	0,78	70	1,0
47	0,60	59	0,80	71	1,02
48	0,61	60	0,82	72	1,04
49	0,6З	61	0,84	7З	1,06
50	0,65	62	0,85	74	1,07
51	0,66	6З	0,87	75	1,09

Как становится понятно, расчет количества секций алюминиевых радиаторов отопления в деревянном или блочном доме разнится несильно, главное вооружиться карандашом и калькулятором. Остальное – чистая математика.

В нашем интернет-магазине большой выбор алюминиевых радиаторов ведущих производителей, посмотрите!

Радиатор алюминиевый Royal Thermo Indigo 500 10 секций

Алюминиевый радиатор отопления Royal Thermo Indigo 500 — 10 секций, является сверхмощным отопительным прибором с теплоотдачей в 1880 Вт благодаря глубине в 100 мм и наличию обратной конвекции, которая в свою очередь достигается наличием в верхней части каждой секции радиатора Indigo дополнительного крыла. Такое конструкторское решение позволяет эффективно отсекать холодный воздух циркулирующий вдоль окна, а так же более равномерно распределять весь нагретый воздух в помещении со значительным уменьшением перепада температуры в разных участках по высоте всего помещения. Indigo 500/100 имеет запоминающийся дизайн, а совершенство линий и эффективная конвекция алюминиевого радиатора продолжают историю успеха RoyalThermo.
Высочайшее качество и надежность радиаторов Royal Thermo подтверждены фирменной гарантией 10 лет. Каждый радиатор имеет индивидуальный паспорт и гарантийный талон. Беспрецедентный размер страхового покрытия 65 000 000 RUB на всю продукцию Royal Thermo от ОАО «Ингосстрах» обеспечивает Вашу защиту и спокойствие в течение всего срока службы.

Особенности алюминиевых радиаторов

Indigo 500/100

Повышенная мощность радиаторной батареи благодаря технологии POWERSHIFT (Патент №122469).
Самым горячим местом в радиаторе отопления является вертикальный коллектор. Благодаря применению дополнительного оребрения на вертикальном коллекторе секций радиатора теплоотдача каждой секции увеличена на 5%.Такой эффект достигается за счет увеличения площади теплоотдачи и тем самым способствует более быстрому обогреву помещений. Технология PowerShift делает батареи Royal Thermo более экономичными без изменения размера и веса секции.

Обратная конвекция INDIGO
Радиаторы Royal Thermo INDIGO имеют уникальную форму верхней части секции, которая создает обратно направленный поток горячего воздуха.

Благодаря этому радиатор INDIGO до 20% более эффективно «отсекает» холодный воздух от окон и обеспечивает максимальный комфорт в помещении за счет равномерного распределения воздуха.

Эффективная защита от гидроударов. Запатентованная инновационная заглушка повышенной прочности MECC-LAN с нанополимерной мембраной наряду с использованием вертикальных коллекторов круглого сечения гарантирует надежную работу алюминиевых радиаторов Royal Thermo в системах, подверженных частым гидроударам. Технологические особенности конструкции:
1. Предельное давление свыше 100 бар.
2. Специальный химический состав защитной антикоррозийной мембраны позволяет использовать различные теплоносители, включая антифризы для систем отопления.
3. Полностью исключен контакт теплоносителя с корпусом стальной заглушки, что гарантирует отсутствие коррозии.
4. Отсутствие сварного шва в нижней части секции повышает ее надежность в процессе эксплуатации на долгие годы.

5. Уникальное расположение стальной заглушки с антикоррозийной мембраной исключает её механическое повреждение окалиной и шламом, циркулирующими вместе с теплоносителем в системе отопления, гарантируя надежную работу в течение всего срока службы радиатора.

Вертикальный коллектор круглого сечения.
При работе в системе отопления радиатор подвергается воздействию избыточного давления теплоносителя
вследствие гидроударов. При помощи математического моделирования и точных расчетов удалось установить, что особую роль в распределении нагрузки теплоносителя на стенки секций играет форма поперечного сечения коллектора. Результаты многочисленных тестирований в лабораторных условиях доказали: при прочих равных характеристиках коллектор круглого
сечения оказывается в 2 раза прочнее овального, который применяется в радиаторах большинства поставщиков. Причина: давление по внутренней поверхности стенки округлого коллектора распределяется равномерно, и это обеспечивает долговечность службы радиаторов. В радиаторах Royal Thermo мы применяем только коллектор круглого сечения.

100% герметичность всех соединений. Абсолютную надежность соединения секций радиаторов обеспечивают нипелли, изготовленные из
стали марки DD13 крупнейшим итальянским производителем Gruppo Elle S.r.l. Межсекционные прокладки от лидера европейского рынка VITO RIMOLDI SPA
изготавливаются из современного, экологически чистого материала с добавлением хлопка и силикона, не содержат асбеста, гарантируют надежность радиатора и исключают межсекцонные протечки.

Надежная защита от подделок
Радиаторы Royal Thermo проходят многоступенчатую систему контроля качества на всех этапах производства и соответствуют самым строгим требованиям. Каждый радиатор Royal Thermo маркируется знаком качества, подтверждающим подлинность продукции и защищающим его от подделок.

Только радиаторы,
имеющие фирменный алюминиевый знак Royal Thermo, соответствуют высоким стандартам качества производителя. Кроме того, каждая секция имеет на-
несение названия модели, торговой марки и страны изготовления.

Сверхстойкая 7-ми этапная NANO покраска TECNOFIRMA
Нанесение экологически чистых нанокрасок AkzoNobel (Нидерланды) и FreiLacke (Германия) в семь этапов гарантирует стойкость к механическим повреждениям и обеспечивает долговечность покрытия радиатора в помещениях с повышенной влажностью.

Конструкция алюминиевых радиаторов

INDIGO 500

Конструкция радиатора соответствует требованиям ГОСТ 31311- 2005.
Секции радиатора выполнены методом литья под высоким давлением из алюминиевого сплава марки АК12М2 согласно требований ГОСТ 1583-93.
Для сборки секций в единый радиатор используются высокопрочные стальные ниппеля и специальные графитовые прокладки, которые обеспечивают надежную герметичность с разными типами теплоносителей при высоких температурах и давлениях.
Округлая конструкция стальной заглушки с защитной антикоррозийной мембраной способна обеспечивать герметичность секции при давлении теплоносителя свыше 100 Бар.
Радиаторы в сборе без заглушек окрашиваются в два этапа: сначала методом анафореза, а затем экологически чистыми порошковыми эмалями в электростатическом поле.
Производитель оставляет за собой право без предварительного уведомления Покупателей вносить изменения в конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технологических характеристик.

Радиатор подключается к трубопроводам с помощью специальных гаек-переходников (либо ½ дюйма, либо ¾ дюйма). Алюминиевые радиаторы Royal Thermo Revolution, DreamLiner, Indigo подходят для применения, как в индивидуальных, так и в центральных системах отопления. В качестве теплоносителя могут использоваться вода и незамерзающие жидкости с pH = от 7 до 8.5. Содержание кислорода не более 20 мкг/л, взвешенных веществ не более 5 мг/л, общей жесткостью не более 7 мг-экв/л и максимальной температурой 110°С.

Чертеж алюминиевого радиатора RoyalThermo Indigo 500/100

Информацию по наличию уточняйте при заказе.

Расчет секций алюминиевых радиаторов отопления

Каждый дом оснащён радиатором отопления. На постсоветском пространстве самые распространённые батареи – чугунные. Своё широкое распространение такие батареи получили благодаря долговечности. Однако со временем секции батареи забиваются ржавчиной и попавшим в систему отопления илом и мусором, что в свою очередь приводит к ухудшению теплоотдачи. Но на сегодняшний день ситуация кардинально изменилась благодаря альтернативе в виде биметаллических и алюминиевых радиаторов отопления. Они обладают повышенной стойкостью к коррозии и высокой теплоотдачей, при этом имея небольшие размеры.

Отличительной характеристикой алюминиевого радиатора является наличие большого проходного сечения канала секции, а также наличие специального эпоксидного покрытия, которое защищает алюминий от коррозии.

Отличные характеристики и высокое качество алюминиевых радиаторов достигаются благодаря:

использованию высококачественного алюминия;
применению автоматизированной системе производства;
контрольной проверкой при избыточном давлении.

Благодаря такой технологии производства теплоотдача алюминиевых радиаторов на 10-12% выше чугунных.

Расчёт мощности

Ниже приведена таблица изменения показателей мощности радиатора в зависимости от теплового напора.

t_z и t_p — соответственно начальная и конечная температура теплоносителя (на входе и выходе) в отопительном приборе, °С;

t_i — температура помещения, °С

Кол-во секций радиатора	tz/tp/ti, °С	Теплоотдача
Кол-во секций радиатора	tz/tp/ti, °С	РАП 300	РАП 500
3	90/70/20 75/65/20	302,1 238,2	463,2 365,4
4	90/70/20 75/65/20	402,8 317,6	617,6 487,2
5	90/70/20 75/65/20	503,5 397,0	772,0 609,0
6	90/70/20 75/65/20	604,2 476,4	926,4 730,8
7	90/70/20 75/65/20	704,9 555,8	1080,8 852,6
8	90/70/20 75/65/20	805,6 635,2	1235,2 974,4
9	90/70/20 75/65/20	906,3 714,6	1389,6 1096,2
10	90/70/20 75/65/20	1007,0 794,0	1544,0 1218,0
11	90/70/20 75/65/20	1107,7 873,4	1698,4 1339,8
12	90/70/20 75/65/20	1208,4 952,8	1852,8 1461,6
13	90/70/20 75/65/20	1309,1 1032,1	2007,2 1583,4
14	90/70/20 75/65/20	1409,8 1111,6	2161,6 1705,2
15	90/70/20 75/65/20	1510,5 1191,0	2316,0 1827,0
16	90/70/20 75/65/20	1611,2 1270,4	2470,4 1948,8

При расчёте мощности радиатора не важен его вид. Важен только один показатель – мощность самого радиатора (секции). При покупке радиатора всегда можно узнать этот параметр. В случае отсутствия показателей мощности, можно определить через интернет, зная модель радиатора.

Далее для определения мощности необходимоопределить площадь помещения, которое планируется обогревать.

Формула для расчёта мощности радиатора довольно таки проста. Требуемая мощность берётся из расчёта 100 Ватт на 1квадратный метр при высоте потолка 2,7 метра. Исходя из этого, получается следующая формула:

K=S×100/P,

где

K – количество секций радиатора;
S – площадь обогреваемого помещения;
P – мощность радиатора (секции).

Например: необходимо рассчитать число секций радиатора для комнаты площадью в 30 квадратных метров. Мощность секции составляет 200 Ватт. Исходя из условия, имеем S=30, P=200. Подставив данные в формулу, получаем

K=30×100/200
K=15 секций

При расчёте мощности радиатора необходимо учитывать разные случайные факторы. Исходи из этого лучше всего покупать радиатор с 20% запасом от рассчитываемого показателя. Таким образом, для выше указанного примера с учётом запаса количество секций будет равняться 18.

Размеры алюминиевых радиаторов отопления: объем секции, высота

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.
Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Метод расчёта секций

Чтобы определить необходимое количество элементов, нужно определить мощность. Есть несколько округлённых значений, вычисленных для помещения с высотой потолка 2,7 метра:

Для стандартной комнаты необходимо 100 Ватт.
За каждое окно добавляют по 10.
Если она угловая, значение умножают на 1,2.
Если потолки выше или окна больше обычных, добавляют 10%.
Обогрев ослабляется от верхних этажей к нижним, поэтому за каждый следует добавить ещё по 2%.

Полученную нормативную мощность умножают на площадь помещения. В итоге получается общее значение, рассчитанное с запасом.

Затем число делят на паспортный показатель одной секции, округляя вверх. Примерный расчёт выглядит следующим образом:

(100 + 10) * 1,2 * 1,04 = 137,28, где крайний множитель выбран для квартиры на третьем сверху этаже.
137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
2471 / 190 = 13. В этом случае при мощности одной секции 190 Ватт понадобится 13 штук.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их.

Высота и ширина радиатора нестандартной формы

Существуют батареи необычного вида. Из металлов можно создать прибор высотой до трёх метров, шириной до двух.

Глубина вертикальных устройств с учётом креплений редко достигает 100 мм.

Объём радиаторов других форм зависит от их габаритов. Размер варьируется, в зависимости от производителя, но также существуют предметы, производимые на заказ.

Чтобы узнать их характеристики, следует обратиться к техническому паспорту.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать теплоотдачу одной секции алюминиевого радиатора.

Нужна помощь мастера

Габариты батареи влияют на тепло, которое она передаёт в помещение. Чтобы не ошибиться в расчётах рекомендуется пригласить специалиста, который поможет с выбором.

видео-инструкция как добавить, снять, размеры, фото

Жители таких стран, как Украина и Россия, например, озадачены проблемой отопления больше, чем европейцы, поскольку зачастую холодное время года занимает около 7-8 месяцев в году. Именно поэтому каждый человек, живущий в подобных климатических условиях, старается подойти к вопросу выбора системы отопления с предельной ответственностью, а особенно – к расчету мощности радиаторов.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

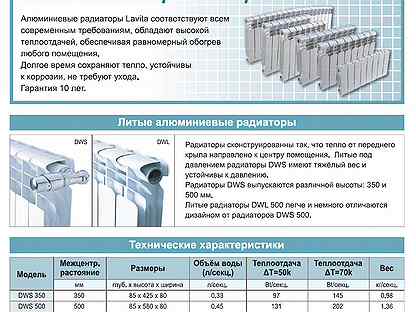

Технические характеристики

Характеристики алюминиевых радиаторов разнятся в зависимости от производителя. Состава металла и способа формовки и даже способа защиты алюминия от коррозии. В таблицу сведены средние показатели моделей известных производителей.

Основное деление выполнено по межосевому расстоянию у секций радиатора, так как это один из основных габаритных показателей, по которым предстоит выбирать алюминиевые радиаторы.

Характеристика		Межосевое расстояние
200	350	500	600
Мощность секции	Вт	90-100	140-150	180-220	190-250
масса одной секции	кг	0,80-0,95	0,8-1,3	1,3-1,8	1,45-2,1
Емкость	л	0,10-0,11	0,15-0,5	0,25-0,6	0,45-1
Рабочее давление	бар	<16
Опрессовочное давление	бар	до 25
Предельная температура теплооносителя	°С	до 110

Для каждого помещения в ходе расчета системы отопления определяется мощность радиатора (-ов), который будет установлен в нем. Разделив расчетное значение на мощность одной секции, можно получить количество секций в одной батарее.

Следующим шагом следует определить оптимальную ширину радиатора, ведь он должен занять не менее 2/3 ширины оконного проема, чтобы создать эффективную тепловую завесу.

Зная уже число секций каждого типоразмера, подбирается такое межосевое расстояние, чтобы ширина батареи соответствовала требованиям.

При этом ширину одной секции надо уточнять у производителя в технической документации. Практически всегда это 80 мм.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе.

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины). Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр.

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Методы расчета мощности отопительных элементов

Чтобы предварительно подсчитать требуемую мощность алюминиевых радиаторов, лучше обратиться к значению площади комнаты. Наиболее простым будет вычисление, если в помещении очень низкие потолки — 2,4-2,6 м. Если обратиться к строительным нормам, на 1 м² пространства потребуется 100 Вт тепловой мощности.

Подсчитывается количество тепла, которое считается достаточным для определенной комнаты. Высчитывается ее площадь и умножается на 100 Вт. Полученный результат делится на теплоотдачу одной секции радиаторов отопления, которая заявлена производителем в документации. Если в результате получилось дробное значение, его требуется округлить до целого числа. Как правило, эту операцию выполняют в сторону увеличения, но для некоторых помещений, где теплопотери ожидаются ниже среднего, она иногда округляется в меньшую сторону.

При расчете учитываются и возможные потери тепла, исходя из конкретных условий. Например, комнаты, в которых имеется балкон, а также те, что находятся в углу зданий, будут быстрее терять тепло. При определении тепловой мощности в подобных случаях значение ее увеличивают на 20%. То же делают и для радиаторов отопления, которые планируется скрывать экранами или располагать в нише.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

диагональное;
боковое;
нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Расчет радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления.

Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы.

Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации.

Важно

Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход.

Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов.

Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С— площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160= полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Совет

Если комната имеет ; длину – и ширину – , то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Шаг четвертый: Выбираем место установки

Обычно нагревательные приборы находятся около окон под подоконниками. Выступающая над батареей подоконная доска может препятствовать движению вверх теплого воздуха. Поэтому радиатор рекомендуется устанавливать около наружной стены на высоте 10 см от пола так, чтобы между ним и подоконником был зазор не менее 8 см. Часто из эстетических соображений около батареи ставят различные декоративные экраны, загораживающие нагревательный прибор. В этом случае экран становится препятствием для излучаемой радиатором тепловой энергии, и помещение начинает обогреваться только за счет конвективного теплообмена, что естественно снижает его эффективность. В этом случае мы рекомендуем брать более мощный радиатор для компенсации потери тепла.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Какой теплоноситель выбрать для батарей из алюминия

Помимо традиционного теплоносителя – воды, для алюминиевых батарей можно использовать антифриз. Качественный фирменный радиатор внутри покрыт специальной изолирующей пленкой, препятствующей коррозии и помогающей выдерживать агрессивную среду некоторых наполнителей.

У каждого типа теплоносителя есть свои недостатки.

Вода. Алюминиевые радиаторы рассчитаны на максимальную температуру теплоносителя не больше 90°С. Перегрев батареи крайне нежелателен. Вода оптимально соответствует этим параметрам. Но, использование теплоносителя данного типа, имеет определенные недостатки. Так, периодически потребуется промывать радиатор , по мере эксплуатации, несколько изменяет свои свойства, сгущается. Чтобы не забились пропускные каналы необходимо выполнять прочистку. Промывка алюминиевых радиаторов в домашних условиях, это процесс трудоемкий и сложный.
Антифриз. Использование специальных теплоносителей также имеет определенные преимущества. Жидкость не замерзает даже при отключенном отоплении в зимнее время года. Отсутствует необходимость в очистке является универсальным растворителем, поэтому самостоятельно устраняет засоры. К недостаткам антифриза можно отнести необходимость в тщательной герметизации стыков.

Скорость распространения тепла зависит от выбранного теплоносителя. Системы отопления, заполненные антифризом, нагреваются быстрее, а остывают дольше, чем те, в которых используется обычная вода.

Как правильно располагать радиаторы в квартире или доме

Методика расчёта теплоотдачи секционных алюминиевых радиаторов подразумевает определение правильного расположения узлов отопления в доме или квартире. Батареи должны создавать тепловой заслон и снижать теплопотери. Поэтому зачастую их устанавливают непосредственно под подоконниками или возле балконного блока.

Если в квартире планируется заменить старые металлические или чугунные батареи на новые алюминиевые, обычная формула расчета не действует. Согласно действующему СНиП, поменять узлы отопления можно исключительно на равноценные по мощности.

Основным требованием при выборе алюминиевых батарей остается качество сборки изделия, а также максимально допустимые показатели давления и температуры теплоносителя. Остальные параметры важны, но не играют решающего значения. При подборе оборудования в расчет потребуется принимать и характеристики, указанные производителем.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

рабочее давление;
рабочая температура в системе отопления, для которой рассчитана теплоотдача;
теплоотдача;
площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град. а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме.

Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

Радиаторы, продающиеся в сборке (например, Коннер, STI Бриз и некоторые другие) формируются из количества секций, рассчитанных на помещения различной площади исходя из инженерного расчёта нужной тепловой мощности на квадратный метр помещения.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Сколько кВт в секции алюминиевого радиатора

Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:

обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.

Расчет количества секций на каждое помещение

Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.

Поэтому при расчете количества секций следует учитывать и такие моменты:

является ли комната угловой или внутренней;
насколько высока степень промерзания стен, и какова их толщина;
установлены ли стеклопакеты, и насколько хорошо они держат тепло;
из какого материала сделана кровля, и каково ее состояние.

Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.

Расчет количества радиаторов отопления и секций сборных радиаторов

Сегодня для отопления жилищ используются очень разные радиаторы отопления: чугунные старого образца и их современные модификации, алюминиевые и биметаллические (нержавеющая сталь в сочетании с алюминием, реже – с медью) и стальные.

Какие радиаторы устанавливать в частном доме или квартире, зависит от параметров теплосети и особенностей вашего жилища.

Однако тепло в доме зависит не только от от вида, типа и качества батарей, но и от того, достаточно ли их мощности для отопления помещений определенной площади.

Секционный биметаллический радиатор

Рассчитываем мощность радиатора отопления

Итак, первое, что необходимо знать, собираясь сделать расчет батарей отопления, – это их мощность (для секционных – мощность секции). Второй показатель, необходимый для расчета – площадь помещения. Формула расчета несложна, и его легко провести самостоятельно.

В соответствии со строительными нормами и правилами (СниПу) для полноценного отопления квадратного метра помещения с потолками h = 2,7 метра (средняя высота потолка в типовых зданиях) нужно 100 Вт тепловой энергии. Обозначим количество секций радиатора буквой К; площадь помещения – буквой S, а мощность секции – буквой Р. Тогда расчет радиатора:

Kоличество секций = (Sпомещ. х 100 Вт) / Р

При высоте (h) потолка выше трёх метров формула немного иная:

Количество секций = (Sпомещ. х hпотолка х 40) / Р

Возьмем для примера алюминиевые радиаторы – расчет отопления может выглядеть так. Номинальная мощность секции испанского радиатора Esperado Intenso R 500/100 – 196 Вт. Площадь помещения – 20 кв. м; высота потолка: 1) менее трех метров; 2) три метра и выше.

Подставляем значение в формулу:

а) K = (20 х 100) / 196 = 10,2 секций;

б) К = (20 х 3 х 40) / 196 = 12,24 секций.

Совет

Количество секций округлите в большую сторону. То есть в первом случае покупать придется 11 секций, во втором – 13 секций. Если у вас стоят радиаторы отопления биметаллические – расчет секций делается точно так же.

При вычислении размера литых секционных батарей (например чугунных) за секцию принимается одно ребро. В этом случае делается расчет количества радиаторов (они выпускаются с разным количеством ребер), а не секций.

Как не ошибиться в расчетах

Расчет количества радиаторов отопления окажется точнее, если перед вычислением стоит уточнить параметры вашей теплосети. При различной ΔТ (разница температур входящего в систему и выходящего теплоносителя) тепловая мощность той же секции различна.

К примеру, у Esperado Intenso R 500/100 указанная выше мощность соответствует ΔТ = 70 град.; при ΔТ = 50 град. мощность секции составит 164 ватта. То есть на комнату 20 кв. м придется устанавливать радиатор из (20 х 100) / 164 = 12,19 (то есть 13) секций.

Еще одно правило, которого нужно придерживаться – производить расчёт количества радиаторов на комнату, кухню и другие помещения по отдельности! Суммируются только площади смежных помещений, между которыми нет двери. Это могут быть кухня-гостиная; прихожая-холл и т. д.

Крепление батарей к стене

Если вместо старых тяжелых «гармошек» предстоит установка нового чугунного радиатора отопления своими руками, то этих рук должно быть, по крайней мере, четыре. Хотя новое поколение батарей из этого металла стало вдвое легче старых образцов, секция весом 4-5 килограмм требует усилий и осторожности в работе. Чугун во все времена славился своей хрупкостью, поэтому ни ронять, ни ударять эти изделия нельзя.

Самой важной частью работ является крепление чугунных радиаторов отопления к стене. Для этого потребуется:

Предварительно определить места, где будут расположены батареи.
На стене нанести карандашом разметки, где крепить кронштейны.
На отмеченных местах нужно просверлить отверстия и вставить в них дюбеля.
Фиксаторы вкрутить в подготовленные дюбеля и закрепить все это герметиком или цементным раствором.

Нельзя допускать отклонений в положении двух или более кронштейнов. На всем периоде работ нужно проверять их равномерность строительным уровнем, и только после того, как он показал норму, окончательно фиксировать крепления.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

2/3 батареи.
До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

где t1 представляет температуру теплоносителя на входе,
t2 является температурой теплоносителя на выходе,
t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус характеристики радиаторов из алюминия Rifar:

допустимое рабочее давление составляет 20 атмосфер;
предельная температура – не более 135°С;
требуемый pH воды – 7- 8,5.

Triptico_RA_ENG_Y_heredado

% PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > поток application / pdf

Triptico_RA_ENG_Y_heredado

2016-03-02T13: 45: 07 + 01: 002016-03-02T13: 45: 07 + 01: 002016-03-02T13: 45: 07 + 01: 00Adobe Illustrator CC 2015 (Macintosh)

25660JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABABLAAAAAEA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAPAEAAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9Kat5o0jSSn143C + oCVM VpdTghRU / wBzFJk4YzLl94h4sJzEed / In7kvh / MXypLE8iTXPFASwaxvlaijkaK0IY7eAyZwSHd8 x + tiM0SL3 + R / U0n5keU3jaRZrsqqlyP0ffhqBgpovocifirSlab9Acfy8vL / AEw / Wjx411 / 0sv1J tp2v6PqFqt1a3KmFiwHqBoWqrcTVJQjjcdxlcomJotsZAiwjIrq2lbjFKkjAVIVgTT6MilKNemur V1mS6vhHJsIbSGCULxA3JkQkV9ziqCs / MTQszTJql0oFCJbaFQCaEH90EI28cVRreaogwU6bqFSC QPQ8Ov7WKqtv5h + sIXi029Kg0qY0XpT + Zx44qmVvK0sKyNG8JbrHJTkPnxLD8cVeBfmcK / mBqnt6 FP8ApGjzIhyddn + spVax149COuTak9so6gV69 / bJMUy + uWFqB606x9FAY7k9AMgSkBk + iahNYGKQ pItve8PSGwb4ZQshKOV47HuPllM93OwXGO7ObSaOVCyGo2 / HK3JSzzN9i3 + bfwy3Ewm8uv8Azfr8 F / cQQ21o8UUrpGxlUMVViu / x / a23HbCZlHCof4z8z8 + P1Oy60 / vl6 / 8AIzHjKeEOHnPzMTtaWQ7b zKN6e748ZXhDf + MvM3IqbSyqK1PrLToP + LPfHjK8IZ / 5XuHllsbifjG8kYeQAgqGaMk0apBFemGf 0oHNOpfOXlCKZ4Zdc0 + OaIVkja6hVlHAyVYFqj4AW + W + QGGZFgH5Kc0AaJHzROmeYNB1Z5k0vUrW / e3p662s8cxj5VA5iNm414nrgnjlHmCEwyRlyIKPyDN2KuJABJNAOpOKpTc + b / KdrdiyudbsILwk KLaS6hSXkTQDgzBqk + 2WRwzIsA17muWaANEi / eq6b5l8u6pMIdN1WzvpjGZhHbXEUzemG4F6IzHi H + GvSu2MsUo8wQscsJbAgpjlbYhNXXVW0y6GktCupmNvqbXPL0RLT4fU4gtxr1pkoVY4uTGd0eHm kWgxfmWuq8tem0ptLo3wWfr + tU8iv94gG3wjr4nvQXZDi4fTxX5tWPxb9XDXlaYeYbSS4 + r + maFe ddnbY0 / kVsx29JhpFwCSGp3H7uatfc8MKouy0SUkhZlEhWrB4Cw26UaQDxwKjf0DNQ1mi3ApSBBu PHFUXp + mC2Yu5R5Oiukax0B6j4euKpL57EBt7X1Xtl + J + P1lQ1TQfZqyU98txX0v4MJ15JV5Wu0i M1pCY7kuRIkNm7RAGoVmYKz9fh47Y5L5kh5rCvJNNdOpfo1gqiyq6EzXUjXCcQ3xKFDoQStaGv0H IRrqylfRJ7a6lYxBzbSovh2uCzB6A7gh2SAT8qYSY + f4 + CN2U6XbqtwkqWJhVlqJvV5ihHh77ZBk 8S / M3TtbuvzF1cwCOG2h2XjLIxqw + rx8uKpU / CR + 1TLoy2cLLiJkSg / qk9lBGxLXTNJxaVQqKi8S eTgtU / EOPw16jalTlkS1zx0LQx1RzqMNtJMR6rqLexSoe6cuqmFXDKVfgzMDv06HoRksMcQBNF6R 5b8jXUxnkuIotMtXi4WforW9UkqySPcMzOHROcbEFftHbYMaCXMjD4N6 / Y6Hpl / bWsF67zS3Uz3T mRZJRc + nbSGOSlCGaHi / EitDXpTLMYtcmzKfJysLq / ZZGlgMduEJOwYGUMAK + HHt9J7RmzxlHeZv sW / zb + GHEmbyzUfKmpXF7czC0tpFllZ1ZpJVJUvUVAagNOuExKgqS + T9TDK / 1KzNCGKmWY7jem56 Y8BXiRbaFqwrTSdMPPZvtjt88eE9yLRkflqVkRpLXTkenxKIXYAmlR9sVw8K2yzy1D6N1Zw0Uemn CiVCjjGR8NSTTDP6VjzUNQe0j1i8RUljkmesr + mnAlRUGvqVPh9nvlAJZ0qRTW8Mxf61cIJBSV0U I7EfZ35H + bviSmkX + kbEAj63fbnryXt4b4q8aj82 + f8AU / zJv7SLW7uy0V1kt7W1JiZY5LZwS4Kf GeaqftGu + / 7IzAjkMiYg + q / N2OTDGEBLn5Ml0PUfM1xrGkX6eYb6bSb + 4tXhjb0wssMnA / FGyO6q 6k7Fq / LDLxIEWbBIDSDCQO1Gmc6tHbHzFKVimW6YKPXjiVgaIppyDhtqfy5nAlw6XRQ3MYKxvdxj / JhZd9vB8SU0i0dhGFZ9SLftMFp925xVTg1e5WZ4ZXIZK0oxYca / CSSBuVoSP19cNMbQn + LI5Jvq 6yyxTMoZQ6Nx3rtzAKV26csCUbr17rGniExTIRJXlyVidioHQr / NhsKllrd62Lh3NyGlYuyAmYoB zpQoZSuwr + GOyqMVxrkMrSJqMjKVKBZvjoXkb4h8QFVA2qMdkptol5q84kWa69YqAwfiF6kjoKfy 42EJza / WvWHqPyWh3xJCpT5za / WG0azKAh3LFxGabClOccv4ZKBA5 / j7QiQPRKLNo4pIZZLlnopL QNa24Q1pUHgEOxxMh4feoB700ub03WmtBZQI0qOrmNomCFT4Kj1r9OQDJLIrbVuaq1hEFqKgRXA2 rvQmWgw7I3ZDpMF5FMoms44VAoJFHJjsftMXJ / XkUsM8zaYk3my9lYV5GIcflAn9MtidmqXNLNW8 tx3dg8HBCGo0fqLyCyJ8cTlDx + y6gjfr3y0FrIeT314mn + bvLl3cfu47XUI3nZw3wIFfmSo3 + H5Y 5OTiYxU30RL5n0zTLR7y + mENvFTmxqTUniqqoqzMzEKqgVJ2G + Y9W7C2F + cDq / nkWl95O1v9FPZx XHpx3FsssVyZCqlpElEq / ZjX0z6XNat0qRmUMBgLLinUxnKgm / 5MN5wX9PQeaNKGm3izQSI0Mpkt XV0YcYEPqNHwVFLAzOSWr8PTKMvRycVb09IngSZCjVFQRVSVIr4EZU2vNbixaLWZp3kv2hW5dvTG o36qQHJ4hBc8APAcePtTbL / HNVUf9KP1NPgRu7l / pj + tEC20wyRO36YHpOHFNVuqGhBoy + oAw26H Hxz3R + QXwR3n5luG10pEEVNYIDPVm1W7ZhzXgaky1 + HqB2O / XAdQedR / 0oUYByuX + mP61DyZ + Zuh 3lnbWNpC8lGMEMl3epNI8oYVRppjV3BkXatdxmt / OzmbEP0BzPy8YCuJHQ / mtph87aZ5WksTFPqi SPBcl9h6UUkzfsBWBWMU4tXetKbm3DmlMkEUR5oniAjxWyF7O1W6ubq5u1kjf40i9GMlVWpIrxLN 1 + eZFFqtYX0L0ZZzMYooV5yM9uECqAa / bj39 + uNKsjl8tTxtKl7EIgQrFkiQVK1A + NB2ONK8tvPy p80za7catpF / b2klxNJJbzQyIxKSk0 + GWKVN1avTMAafJGRIp2B1OOURE2m / l78v / wAw9LuNJjvZ tPu9N02e3PqcmgnWCJwST6aGJyqDiqhFr3OWmE5VdbG2kzxC + G9w9Ke1g / SD3i6hKjSKEEIZTGKD srA77ZlUXFtbBqFtODwv5RxHIs8QQU + bxqMaVStdb0u6R5IdYqkdObMI0A5dPtouNKx59D1OaZ7q 0vIJPVZykvqAghm + z8K8TTph4RQQx8keZPUiZjCwjYsWEhB + yQBTjTv45EJZ / cWlrcgCeJZQv2eQ Bp08fliqmNN08Got0B6V4jxriq19M00Ia20ZA3oFH + ffFWG69 + aXkHyzbXE90kirb3f6PmWCEMwm UM3So + Gg65LhLZHETyRF1 + aXljT5LEXlvdWp1IsLNmSNg / Djy3jkelPUXriI2gQsWOiZ699Y1TTr S4062ju0fk4WcHYEbHaSOn44xrq1m + iCg02FUT1NAZpQPiYSqFLDrRWdqA9hU4CrWr21mdNb1dDE Kh5 + nouftVqPiX7NK9clHnzpSo2OgaYVhuoGMZZSf7h + Sch9nbmCRWjb4knkoATrSbCG3vVdJnc8 SoUxOg6b / ERTIpSTXtA1y8126mtrYmF3i4zc0UFeCK9KnlUUPbCCxMUl8wQedtE06JtO8vyazLOG MywTxRrAdz8Yo8jglthHG3ep6VkJrwPEfNflrz1rVrBLdW8ejeZXf1Z7S5t3igkZ09RPqbS + oCyL UPyqeVTVaAmw8vJxxAXZDBtfXzhdawg83zXE1 + m8UdwOMaCoQtDGoEYVjH9qMUald8ADMva / y91l 7LT2NGfgkQES8ZPWCfG0aLKpgXlXix5B6Hb7KkbEx4hTr7qT1z8udas9St71LUWqQ25hEMNmX9MR NH8DBGJVASrKoTai5g6mNEdXN00rBZjmK5TBZNLe4vL2RzcoBPJxaKsi05h4WlK9MKplaNeWkQto pLngoqgeAO3iepJ / HFVVr27 + ryLO1wWKsopboq9O / U9OuRlySOb53 / LrzDHothOt1a3FxcS6jJcQ Rwx8mVXiWMSVYqtKArStfbMLDlEYAdXLniJLMvJs36c / NPT9UuraaBk + sLDGzMF4fVnVTIuw5EKD / k9AT1LhJ8Unv / UnJEDHX45vU7ryo01 / NMUiMErElGqSQQRQinvmfbhLU8pyJAEVYlZSOHEkAARG PsMbVbJ5QdwP3cJNGrX + YqBXp7Y2qbaRo4s4irKit6ruAnShao8O2NqmbKrKVYVB2IwKx7U / LUlz qP1iJYxHRQQxNfh48D4YbVRt / KTw26xhU5R8SjciTVZOfUivjjaqa + UJKKHjhbZQ4PfiGUfs + BFM bVMdH0KSzWRZAgUlCgQ7bIAew7jG1pO8CuxV2Kqd0zrbyNGA0gU8FOwJptU4q + Pvzji08ebL + kwa 5Bdrt + lZvrUo6dv3fDMmHJ2eD + 7DMvObz3Op + S14hklaWO1hO1BW2BkPz6 / IZVDkXExfTJ79ZW0k WhWkMUqwmOMBmcBhXidhXYfF3odsrcdiVyLy21FYI9XRRbhIibm9FWaOMIxlXl1ZlJ + yKnLRGRHJ gSO9O9EN5Wa6ur21ubJUKCRJuaCYleILHko + 7uMhIEc2QIKX61eXi65aMkoS1a1jMr280ki + pylD / u0EUbCoA57E + A44QRw + f46o3vyTLQb2OXUAi3M0pKt8MiFV29yzZFkyXAq2SWOJC8jBEFKsxoNz QbnFUM + raUtA93COdAoLrvz + zTfv2xVJtb0fyD5hsRZ6nFZXds8yFAHVT6w + JCjxlWD08DWnsckJ EMTEFL7b8ovJdsgiignFvyEhgM8hUuvLixqeRK + oaGu30Zb + ZnTWcEGR6P5e0fRxL + jrf0WmEazO WeR3EK8IwzyFmIRdl32GVSmZc2yMQOSY5FkwCe30OTULv62xib1pCpS5tGrVjUlWKFflvhVOLQaZ FAIrO + maCM0X0Z4AtTuejjua4qiUWGSiC6uXDEAhpoiu5pQ0etN + 2BWOaPq2pTWVg6W9uOV1NDqR ijaNCsImj9SNA54cpIk2ZmoDSvQ5GJSWQw6xp8OqWdg84jvr71DawlXYN6Sc33Gwov8AM2TJQAgb 2 + 8 + LeTxW72UcKMoikawuJ + S0PMnjdRe1B + OWROPqD8 / 2NUhPoR8v2o / R9W1pImXWUWa4IUoLO2k iUDjRqiSWUmrg06bffkZ8P8ADfxZQ4v4kyi1MykhLS4qOvJVX / iTDIM3htv + b3np7rULdL + zuprb Ubm2WG3WGV0jRi0SsI2O / BWHiSpzEyZZCVByhjiy / wAs + c / Od5qNnDqg9O3uJAnH0fSZhUA8SaeP bKhqMnEAepZ + DAxJHRNPMtzYxaosdxZeYXZwUMtjfGKFQ7Ecii3kXY7HhsPfNziO3OPxH7HVZRvy l8DX6QhtOXQZrprZ08x2qSJvd3OqXLRrUV4jheSuGBHUL9NMlLIQLuB / zf8AjqI4hdVP / TH / AIpP tOtvLljfC6h2K / llVGX0ri8vbiIhiSWMUrulfA027ZTLKSKofINscQBvf5li / wCY3n7zDp3mjS9F 8vCVmu7OS7lkSGOWP7RWIVar8mKFQAvUjNVr888YBiadlosMJ3xDko / ll + Yev + Y2vre8uRJPZCKV 3EUaoY5w4QLx7gwvXbuMGmy5JxJJ5J1mGEJAAdHqubFwHYqoX4mNlOIWCzFGEbEVAYigJHtir8 + N ZudXtdbv9K1G7N / f2lxPHqF2ZHmWRrV2V3DyUdg3A8SRXfM0SuNObjnsAHrn5svME8uyyEqZIbpU iPREX6vTbxNd8oxc2Ol6vbvL8kEf5T + XhNbvcq0drxSMqGV1b1EkHJXFUZAwqOoGVz5tGX6ir6vc 3f6Yu0jtI5iHIU + jMxPWm6yj9WNhqTLQriONrkXGnPBbrA8kzGGQ1UdVC / GWqP2QKn3wJSrVLi3M 9gv12G0hayheKEadIqCBnk9PgkkTtGeAAMRaqkdBXecY7dPmwMt028t3Gnyal6dteRSuEZmhS0e3 NBtszADq3QZExIZCVsqyKUHq1jJfWTWySLEWKnk6LKtFYGhVtt6Yqk6 + VLmp9S5gbdOBFpHVVjAA C1rT7I3xV0XlOWJ42WeAhJFcg20e / BlIJoBuApXbxxVkmKuxVa7haVIFfHFUrm0zQ4nkupeERLFp JSzKKseteQpUnCrGvN + ua1o0FpN5U0BfMdvKZPrsi6rFYJAy8PTqZiwk9TkenTj74qyLQ9V1C + ii kvLCOySS0tpn4Txz8LuUyfWrblHs31cqn7wbNy26Y8J538P2 + fd0rz2bS3 / B8y2EtlBqot4pXL84 oyrqzSeq1GEtd264KKbCX6V + WFtZecYvNUmqyXF5HyM0fpoiScoDAK8TtQNXI8Ju2XHtSavods + q Xl5d20JiLBllMroeIqWY / Ey7fIZNgjhcW0gd4Z45I4wC7i9f4RTq1KgYquiKzpygdZQDRil5IwHc bgHFXz3pXkvz9Z + e9V1NdKmvYJ70v6k5dDIqrPFb0cpQJFHNxFFO3GtN81sjMSujs7ECEhziLp6v pem + Zr2 / 0241DTWsPqcySALKJE4MVZ1aiK3IUX264CZznG4kUVAhCMqkDYTnzCll + k3MqSlyiglJ OAoBttxObJ1yWCPTxQ8Lg71NZu1emyjCqIXTrQqDxkFd97uMH8RUYq8d / wCck9UvfLWt + VtX061l YLY3NtdSsPV / d + onGNnpIqeqjyoG / wAr22xdTgGQUXJ0 + c4ys / 5xm1CC4tddvYYWto2js1MfBUUt Gs4bgVVeQqd2p9qo6CmQhExEgTbPNMT4SBT6azMcN2KoPWEuZNJvI7aZba4eGRYbh25rG5UhZGQM nIKd6chXxGKvzu1C / wBVl1e9nvYGkvLuR5HubVV4O7OWLIFWNaMT0A9qdsyxkro5MclJrFrXme6t 7a21Brq4MA / dfWCXEakrVYy3LiG4itKdMlxiuW7ZjmA + zfIWuw2H5YeWLueKYpNBDCwjCckqG + Ng 7L8I478an2zFlzLi5TciyrStWs9TRntmkBUkOrpxIIPQmhWv05BghNb85eV9Cuo7TVtUS0uZUEkc T15MpLAEUU90OXY8E5i4i2qeaETRNI24jsbm0F + EF0BEJoG48iygc048VZ9 / YE + 2V1vTZbWk3sF5 GZYzHTk3D0m5AigPKvCP7QcMOxBBBIOMokc0RkDyTDIsnYq7FUj87eZJ / LXli91uGxbUns / TP1NG KM4eVY2PILJTiH5h5e2XYMQyTEbq2nUZTjgZAXXR5yP + chWluDDa + XmnY / WGhUXLc3jhBEbBVt3P 76VTGo7Hr1GZ38m0LMu7p + 3o4X8o2aEb59e74dTs9izVuzU57eOYAPX4elMINLTDJ9MvHmmjY3Xp mQgEPKPhEi0oQfCuG0U3Ppc8tswlSWQV / un5Mu0vINxP + dMbWkM3l2IkA20lEICUDgU9Rq9PY42l Tby8rCptpOQAAADgfY8On2sbVmtlp0EdlHGAVHpoOPhQDbHiRSRXehajJez09b6s7EKRKR8BUg0o wpjxLSkfL2otZtE6ysCArI0nLkpiKnlVjX4vx3xtaUJPKc5j4LbMEarsitxXnxABpyHTfG0p7oml zW0IEqsvCRuCs3KiA / CBUnamPEik4kfgjPSvEVoMiEpJe61o6SO09sXlUhGJjZt2UsoqFNagdslw otAwa9pbxMx06MMygwoquS7MCyqeUScQePXtjSbbtvOdnHEwk02WCNQpjRAGJ5LzbYBQKcvHBSoH WJNX124trrRp4rWCNTHNHdROX5kg9tqUOQnhEtyyjkMeS9PIchuUup4LOS6UcPX + IOqGobieFRsz UFcrGCIFABkcsibJLNcua3Yqp3P1f0JPrPD6vxPq + pThx78uW1PnhCpTcf4M + oy / WP0d9Q / 3f6no ej / s6 / D9 + h2J3Y // AMgN / wC / Y / 7l + h2ead2X6b + iP0db / oz6v + jeI + q / VuHocO3p8Pgp8sgWJRS8 afDSntiqT67 / AIQ9Zf059S9Xh8h2v06 + ny7c + 3LLcfH / AA2wnw9aThOHBfTpwoOHHpTtSmVM28Vd irsVdirUnDg3qU9Oh58ulO9a9sVQbfob9r6t9pevp / b5rx + nnxp70yXqRsjcil2KuxV2KuxV2Kux V2KuxV2KuxV2KqUn1Tl + 99PlUfa41r264qt / 0Gpr6Vab / Z6UxVr / AHh2 / wB1V7fZ8f64quT6nT4P TpXtx64qrYq // 9k =

uuid: 5fce0ed8-b17d-3241-9f21-37898e5268edxmp.сделал: 0ba08b55-ca7a-45ae-b153-3dcaef804f34uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfxmp.iid: ed025387-635c-44af-a961-8220df270456xmp.did: ed025387-635c-44af-a961-8220df270456uuid: 5D20892493BFDB11914A8590D31508C8default

savedxmp.iid: 02801174072068118083B5F10C11F4372013-04- 22T19: 42: 19 + 02: 00 Adobe Illustrator CS5 /

savedxmp.iid: 0ba08b55-ca7a-45ae-b153-3dcaef804f342016-03-02T13: 44: 50 + 01: 00 Adobe Illustrator CC 2015 (Macintosh) /

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / NewAmbient.tifadobe: docid: indd: 51c09378-cc0c-11dc-89bf-8f9bf02193d9xmp.iid: 3B4E2FCF072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo E.jpguuid: 3FA7C2C4CA468CA9ADD119D09C08CF09C08C08C08C08C08C08C08C08C08C08

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo tell.jpgxmp.did: 0480117407206811822AFB51E8161415xmp.iid: 098011740720681192B0FC5962C61B74

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/BAXI_composizione.tifxmp000did:50FCE20684208BA08B08B08C08B08B08B05

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / упаковка radiador aluminio.tifxmp.did: 96E08E19A002E411BD33C46862E31813xmp.iid: 5BE36997072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/SOPORTE.tifxmp.dmp.did:2645A1A76F08C08C08C08C08C08C08C08C08C08C08C08C08C08C08C08C08C08

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiadores CONDAL_purgador.tifadobe: docid: photoshop: 88954dfc-d35a-11d9-a368-c3e8fca51e9fxmp.iid: 08801174072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/R460_baxi.tifxmp.did:FCF1482109BA9B208C08C08C08C08C08C08C09B08B08C08C08C09C08C09C08C08C08C8

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Bodegon_Dubal_CMYK.tifxmp.did: 62E36997072068119457BAF8CFDBA117xmp.iid: 364E2FCF072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / logitos socials.tifCEmp.did: B3FFA37FF7C2E207708117E2000B3FFA37C08B2E207127E07E07E07E03E07E07E07E2

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / astral.tifuuid: 1BF92B6B7255DD11ACD692915EBC8F6Euuid: 1CF92B6B7255DD11ACD692915EBC8F6E

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / MIstral ok.

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Dubal New.tifxmp.did: 22BE6E143B20681197A5BCA876072A22xmp.iid: F42585503D20681197A5BCA876072A22

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/dubal.tifuuid:E043DB7F7698148DUDB7F7698148DB2CD8CD8CD8CD8CD8CD8CD8CD8CD8CD8CD8CD8B8CD8CD8CD8

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiador CONDAL_ambiente_r.tifuuid: CFE2B40C3D3CDC11A2EC880AC7E75A4Bxmp.iid: 0A801174072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Condal New.

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/NewAmbient.tifadobe:docid:indd:51c09373-d9b0-11.iid: 3B4E2FCF072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo E.jpguuid: 3FA7C2C4CAmp9ADD1198FC468C8EC9ADD1198FFC468C8EC9C09ADD1198FFC4685C8EC9ECD:

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo tell.jpgxmp.did: 0480117407407206811822AFB206211.mp3

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / BAXI_composizione.tifxmp.did: 50E65E0B3B206811808395B2250FC9E0xmp.iid: 384E2FCF072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / упаковка radiador aluminio .tifxmp.did: 96E08E19A002E46811BDDID: 96E08E19A002E46811BDDID: 96E08E19A002E46811BDDID: 96E08E19A002E4681136BD

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / SOPORTE.tifxmp.did: 2645A1A76F03E4118CA5E74DAD78886Fxmp.iid: 02801174072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Документы / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiadores CONDAL_purgador.tifadobe: DocId: Photoshop: 88954dfc-d35a-11d9-A368-c3e8fca51e9fxmp.iid: 08801174072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / R460_baxi.tifxmp.did: FCFCD1052B20681182E9EB8141A7426Cxmp.iid: 59E36997072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/Bodegon_Dubal_CMYK.tifxmp.did:62E36998Dubal_CMYK.

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / logitos socials.tifxmp.сделал: B3FFA37C2E206811AB08F09E3B27CE7Exmp.iid: B3FFA37C2E206811AB08F09E3B27CE7E

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/astral.tifuuid:1BF92B6B7255DD11ACD69D62915EBF9BB6B7255DD11ACD69D6295EBD6D8CD6D6D8CD6D8CD6D8CD6D8CD6D8CD6CD6D6D6CD8

/ Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / MIstral ok.tifuuid: 15F92B6B7255Exd11ACD62915E.iid: 0A80117407206811A961D55D05F11E4E

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Dubal New.tifxmp.did: 22BE6E143B20681197A5BC20117602A2A5B2A07A2A02A02A02A07A2A02A02A02A02A02A02A02A02A02A02A02A02A02A07A02A05BB

/ Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/dubal.tifuuid:E043DB7F7255DD11ACD714256DB7F7255DD11ACD714295EBCD8ACD714215EBCD8CD714215EBCD8CD714215E

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiador CONDAL_ambiente_r.tifuuid: CFE2B40C3D3CDC11A2EC880AC7E75A4Bxmp.iid: 0A801174072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Condal New.tifxmp.did: F92585503D20681197A5228CA08MD: F92585503D20681197A5228CA08C08B08BB2DB2BXXA PrintFalseTrue1628.000924296.999942Millimeters

BaxiRespondBoldBaxi Response BoldRegularTrueTypeVersion 1.001FalseBaxReBd_.ttf

BaxiRespondMediumBaxi Respond MediumRegularTrueTypeVersion 1.000; PS 001.000; hotconv 1.0.38FalseBaxReMd_.ttf

Голубой

пурпурный

Желтый

Черный

Grupo de muestras por defecto0

BlancoCMYKPROCESS0.0000000.0000000.0000000.000000

негрCMYKPROCESS0.0000000.0000000.000000100.000000

Rojo CMYKCMYKPROCESS0.000000100.000000100.0000000.000000

Амарилло CMYKCMYKPROCESS0.0000000.000000100.0000000.000000

Verde CMYKCMYKPROCESS100.0000000.000000100.0000000.000000

Циан CMYKCMYKPROCESS100.0000000.0000000.0000000.000000

Azul CMYKCMYKPROCESS100.000000100.0000000.0000000.000000

Пурпурный CMYKCMYKPROCESS0.000000100.0000000.0000000.000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000

C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000

C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000

C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000

C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000

C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000000.00000090.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000

C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000

C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000

C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000

C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000

C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000

C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000

C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000

C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000

C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000

C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000

C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000

C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000000100.00000050.0000000.000000

C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000

C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000

C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000

C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000

C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000

C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000

C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000

C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000

C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000

C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000

PANTONE Cool Grey 9 CPROCESS100.000000CMYK0.0000000.9995000.00000050.998700

PANTONE 294 CPROCESS100.000000CMYK100.00000057.9994980.00000020.999500

Белый ПРОЦЕСС100.000000CMYK0.0000000.0000000.0000000.000000

PANTONE Холодный серый 9 C 1PROCESS100.000000CMYK0.0000000.9995000.00000050.998700

C = 58 M = 49 Y = 43 K = 11 ПРОЦЕСС 100.000000CMYK58.17999848.94000043.14999910.960000

Черный ПРОЦЕСС100.000000CMYK0.0000000.0000000.000000100.000000

C = 100 M = 58 Y = 0 K = 21 ПРОЦЕСС 100.000000CMYK100.00000057.9999980.00000020.999999

50% NegroPROCESS100.000000CMYK0.0000000.0000000.00000050.000000

34% NegroPROCESS100.000000CMYK0.0000000.0000000.00000034.000000

C = 18 M = 94 Y = 91 K = 7 ПРОЦЕСС 100.000000CMYK17.57810094.14060191.0156017.421900

Grises1

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999400

C = 0 M = 0 Y = 0 K = 80CMYKPROCESS 0,0000000,0000000,00000079,998800

C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700

C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100

C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000

C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400

C = 0 M = 0 Y = 0 K = 30CMYKPROCESS 0,0000000,0000000,00000029,998800

C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700

C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100

C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800

Brillante1

C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000

C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000

C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000

C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000

C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000

C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100

Библиотека Adobe PDF 15.00 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [8., e {ۨ j

Алюминиевый радиатор / фанкойлы | Burconn

Алюминиевый радиатор разработан для работы при температуре 30–60 ° C с максимальной температурой воды 95 ° C. Рабочая температура Al намного ниже, чем у обычных радиаторов, для которых требуется температура до 82 ° C.

По сравнению с обычными радиаторами при той же температуре подачи, AL будет на 30-40% меньше по размеру при аналогичной мощности.Кроме того, объем воды, содержащейся в системе, может быть на 60% меньше, чем в обычной системе.

Чистый современный дизайн AL способствует естественному движению воздуха от радиатора, обеспечивая равномерное распределение тепла.

Алюминиевый радиатор — идеальное решение как для обычных, так и для возобновляемых систем отопления. Поскольку они представляют собой секционные радиаторы, размер каждого блока может быть точно подобран для распределения требований по удельной тепловой нагрузке.

Благодаря низкой рабочей температуре алюминиевых радиаторных конденсационных котлов могут работать с максимальным потенциалом, а энергоэффективные изделия могут работать в наиболее эффективном диапазоне температур.

Радиатор из литого под давлением алюминия сечением 10 бар. Каждая секция 80 мм

Цены от € 11 за секцию Плюс НДС при 23%

Фанкойлы:

Впервые отопление можно рассматривать как элемент стиля в дизайне и декоре вашего дома. Теперь вы можете избавиться от неприглядных и расточительных традиционных решений. Наша философия признает важность хорошего дизайна.Обогреватели фанкойлов украсят ваш дом.

Уменьшение размера котла на 50% не является чем-то необычным, поскольку фанкойлы были разработаны в соответствии с требованиями

работают с крошечными объемами воды, а программное обеспечение для энергосбережения позволяет осуществлять непрерывную регулировку

тепла, чтобы гарантировать отсутствие перегрева или недогрева.

Как промыть радиатор (лучший способ)

Может быть, вы недавно отправили свою машину на обслуживание, и механик сообщил вам, что вам нужна промывка системы охлаждения.Или, возможно, вы заметили, что в вашем автомобиле немного не хватает охлаждающей жидкости, и когда вы зашли, чтобы долить ее, вы заметили какой-то мусор, плавающий в переливном бачке или радиаторе. Или мой личный фаворит: вы включаете обогрев и получаете холодный воздух только после того, как ваш автомобиль хорошо прогрет.

Все это хорошие признаки того, что действительно может пора промыть радиатор или, точнее, промыть систему охлаждения. Если вы никогда раньше не промывали радиатор или не знаете, как промывать радиатор, у вас, вероятно, возникнут вопросы.Мол, как вся эта дрянь попала в радиатор? Но как вся грязь попала в радиатор, крышка была плотно закрыта в течение многих лет, так что не должно быть никакого пути для загрязнения, правильно? Если вся эта грязь, забившая сердцевину нагревателя, пришла не извне двигателя, значит, она исходила из вашего двигателя. Что-то не так или что-то вот-вот сломается?

Почему важно промывать охлаждающую жидкость?

Прежде чем вы начнете вытаскивать двигатель из автомобиля в поисках более серьезных проблем, давайте разберемся, почему необходимо промывать систему охлаждения, даже если это закрытая система.Оказывается, антифриз — это больше, чем просто зеленая вода, которая не боится холода. Основным ингредиентом антифриза является этиленгликоль, и это химическое вещество, которое позволяет антифризу оставаться жидким даже при очень низких температурах. Также в состав антифриза входит определенная смесь смазочных материалов и ингибиторов коррозии. Обычно вода и сталь плохо смешиваются, так как сталь быстро ржавеет. Ингибиторы коррозии в антифризе замедляют этот процесс, но никогда не останавливают его полностью. Кроме того, эти ингибиторы коррозии имеют ограниченный срок службы в вашей системе охлаждения и по прошествии некоторого времени начнут вызывать более быструю коррозию.

Самая большая причина повышенной коррозии в системе охлаждения вашего автомобиля — это неправильно смешанный антифриз. Многие стандартные антифризы требуют смешивания с водой перед добавлением в ваш автомобиль. Если вы используете воду из-под крана для смешивания с антифризом, вы добавляете в охлаждающую жидкость целый новый спектр химикатов, многие из которых могут быть вредными для вашего автомобиля. Даже отфильтрованная водопроводная вода содержит растворенные минералы, особенно если у вас «жесткая» вода, а во многих регионах в воде много железа или других металлов.Также хлор является наиболее распространенным химическим веществом, содержащимся в водопроводной воде, используемым для уничтожения бактерий и обеспечения безопасности питьевой воды. Хлор также является очень сильным коррозионным агентом, и если его добавить в систему охлаждения вашего автомобиля, он может значительно усилить коррозию.

Сталь — не единственная проблема, связанная с частицами коррозии в вашей системе охлаждения. Алюминий, медь и латунь также могут вызывать коррозию выделяющихся частиц, а резиновые шланги и прокладка также могут со временем изнашиваться, добавляя мусора в вашу систему охлаждения.

Как промыть систему охлаждения? (также известный как «Как промыть радиатор»)

Итак, теперь, когда вы беспокоитесь о том, что может скрываться в вашем радиаторе, давайте посмотрим, как промыть систему охлаждения. Сначала зайдите в свой любимый магазин автозапчастей и возьмите бутылку BlueDevil Radiator Flush. BlueDevil Radiator flush имеет концентрированную формулу с мощными чистящими средствами, предназначенными для удаления любого мусора или накипи из вашей системы охлаждения без повреждения каких-либо компонентов. Слейте охлаждающую жидкость из радиатора, открыв сливной клапан в нижней части радиатора.Затем слейте охлаждающую жидкость из блока двигателя, открыв также слив блока. Обязательно соберите всю охлаждающую жидкость в дренажный поддон и отнесите ее в местное предприятие по переработке охлаждающей жидкости или в магазин автозапчастей. После слива закройте оба слива. Добавьте промывку радиатора BlueDevil в радиатор, затем залейте воду в систему охлаждения. Заведите автомобиль и дайте двигателю поработать на холостом ходу от 15 до 30 минут в зависимости от того, сколько времени прошло с момента последней промывки охлаждающей жидкости. Обязательно внимательно следите за указателем температуры вашего автомобиля в это время, чтобы убедиться, что он не перегревается.

Слейте воду и промывочный раствор так же, как и исходную охлаждающую жидкость. Для сильно корродированных автомобилей или автомобилей с большим пробегом рассмотрите возможность снятия шлангов с радиатора и сердечника обогревателя и использования распылительной насадки на шланге для впрыска воды под высоким давлением через сердечник обогревателя, блок двигателя и радиатор. Это поможет удалить стойкие наросты и частицы, а также смыть остатки промывочного раствора из системы охлаждения.

Когда ваша система охлаждения опустеет, закройте слив, как раньше.Заправляйте систему охлаждения охлаждающей жидкостью рекомендованного производителем типа и количества. Обязательно прочтите инструкцию к приобретаемому антифризу. Некоторые могут потребовать смешивания с водой, а другие могут быть предварительно разбавлены. Часто бывает дешевле купить антифриз, требующий разбавления. Если вы решите пойти по этому пути, купите 1 галлон дистиллированной воды на каждый галлон антифриза. Использование дистиллированной воды в вашей системе охлаждения гарантирует, что вы не добавите в ваш автомобиль какие-либо посторонние минералы или хлор.

После заправки системы запустите автомобиль и дайте ему поработать на холостом ходу, пока он не достигнет нормальной рабочей температуры. Внимательно следите за указателем температуры, чтобы убедиться, что ваш автомобиль не перегревается. Дайте ему поработать при нормальной температуре около 10 минут, затем выключите автомобиль и дайте каждому остыть, пока он не станет холодным на ощупь. Как только все остынет, еще раз проверьте уровень охлаждающей жидкости в радиаторе и бачке перелива и залейте их до рекомендованного уровня. Теперь вы можете закрыть капот и уверенно водить машину!

Купите BlueDevil Radiator Flush в ваших любимых магазинах автозапчастей, например:

Advance Auto Parts
Autozone
Pep Boys
Car Quest Auto Parts
Bennett Auto Supply
O’Reilly Auto Parts
NAPA
Prime Automotive

Вы также можете приобрести его в Интернете у производителя.

Фотографии любезно предоставлены: www.cherokeeforum.com, autolistinc.com и mike-thompson.com

Радиаторы, охладители наддувочного воздуха, сажевые фильтры и многое другое!

Имя обязательно!

Фамилия обязательна!

Имя недействительно!

Фамилия недействительна!

Это не адрес электронной почты!

Адрес электронной почты обязателен!

Этот адрес электронной почты уже зарегистрирован!

Требуется пароль!

Введите действующий пароль!

Пожалуйста, введите 6 или более символов!

Введите не более 16 символов!

Пароли не совпадают!

Условия обязательны!

Неправильный адрес электронной почты или пароль!

Штаб-квартира вашего радиатора

Более 35 лет компания American Radiator является ведущим дистрибьютором радиаторов для грузовиков и надежных запасных частей для полуприцепов для грузовиков, сельскохозяйственного оборудования и многого другого.Обладая сотнями лет совокупного опыта, наши профессионалы с гордостью предлагают полную линейку продуктов для обогрева и охлаждения автомобилей. Модельный ряд, который включает в себя радиатор для тяжелых условий эксплуатации, автомобильный конденсатор переменного тока, охладитель наддувочного воздуха, сажевые фильтры и многое другое. Помимо запчастей для тяжелых грузовиков, American Radiator предлагает услуги по ремонту радиаторов в нашем офисе в Де-Мойне. В нашей собственной мастерской по ремонту радиаторов наши специалисты могут выполнить анализ радиаторов, ремонт радиаторов, ремонт радиаторов и изготовление на заказ.Мы даже выполняем очистку DPF на нашем современном предприятии по ремонту радиаторов для грузовых автомобилей.

Качественные запасные части по сниженным ценам

В American Radiator мы храним все типы радиаторов для тяжелых грузовиков , охладителей наддувочного воздуха , конденсаторов , труб охлаждающей жидкости из нержавеющей стали и DPF для ведущих брендов в промышленность. Покрытие запасных частей для таких брендов, как Kenworth, Freightliner, Peterbilt, Volvo, Mack, Ford, Sterling, Western Star, International, John Deere, Case IH и других! Независимо от того, являетесь ли вы частным владельцем-оператором, небольшим автопарком или лидером в сфере грузоперевозок, American Radiator с гордостью предлагает запчасти и радиаторы высочайшего качества для грузовиков по прямым ценам со склада.

Радиаторы для грузовиков, Алюминиевые радиаторы, Охладители наддувочного воздуха, Радиаторы для тяжелых грузовиков: продукты OEM и AfterMarket

American Radiator — это семейный бизнес, обслуживающий промышленность с 1976 года. Компания, построенная вокруг качественных клиентов обслуживание и поддерживается нашей знаменитой доставкой в тот же день. Мы понимаем, что у вас есть выбор, когда дело доходит до выбора «прямого складского дистрибьютора» , который поставляет детали для сотен различных моделей.И мы ценим возможность заработать на своем бизнесе на том качестве и услугах, которые вам нужны.

(877)203-4572

Как долго прослужит радиатор автомобиля?

Автомобильный двигатель расходует много энергии в виде тепла. При отсутствии контроля этот нагрев может накапливаться и вызывать повреждение не только самого двигателя, но и окружающих его частей. Поэтому важно, чтобы температура двигателя вашего автомобиля поддерживалась ниже определенного уровня. Эта работа ложится на систему охлаждающей жидкости, которая перекачивает охлаждающую жидкость — обычно воду, смешанную с этиленгликолем (он же антифриз) — через двигатель для поглощения тепла.Как только он нагревается, вода циркулирует обратно в радиатор, где тепло передается охлаждающим ребрам и излучается в воздух. Это охлаждает смесь воды и антифриза, которая затем может повторить свой путь через двигатель.

Без радиатора, отводящего тепло от охлаждающей жидкости, ваш автомобиль быстро перегреется, и двигатель начнет разрушаться. Поэтому наличие исправного радиатора в вашем автомобиле имеет важное значение для его правильной работы. Но как долго вы можете ожидать, что ваш радиатор будет продолжать делать свою работу? Большинство автомехаников считают, что должным образом обслуживаемый радиатор должен прослужить не менее восьми — 10 лет.Старые металлические радиаторы при хорошем уходе могут прослужить всю жизнь автомобиля, но современные радиаторы в основном сделаны из пластика, а не из металла, а пластик расширяется и сжимается по мере того, как радиатор нагревается и охлаждается. Со временем это приводит к трещинам, хотя это редко случается менее чем за десять лет.

Для достижения максимального срока службы радиатора важно промывать систему охлаждающей жидкости так часто, как указано в руководстве по эксплуатации вашего автомобиля, чтобы смесь воды и антифриза продолжала течь должным образом.И, конечно же, следите за тем, чтобы в радиаторе всегда находилась охлаждающая жидкость надлежащего уровня, поскольку охлаждающая жидкость может вытечь при перегреве радиатора. Если вы часто обнаруживаете, что уровень охлаждающей жидкости слишком низкий, это может означать, что у вас есть утечка. Отведите машину к механику, чтобы он осмотрел вашу систему охлаждения.

Другие потенциальные проблемы включают ржавые хомуты, коррозию алюминиевого сердечника и проблемы с термостатом, регулирующим поток охлаждающей жидкости. Проблемы с термостатом вызовут частый перегрев, и вам следует устранить эту проблему как можно быстрее.

Позаботьтесь о своем радиаторе, и он должен быть с вами довольно долго — возможно, даже на всю жизнь вашего автомобиля.

Для получения дополнительной информации о радиаторах и других связанных темах перейдите по ссылкам на следующей странице.

Имеет ли значение цвет радиатора?

Это из Национального бюро стандартов Министерства торговли США, опубликовано 19 июля 1935 года. Откройте PDF-файл, чтобы увидеть диаграмму.

В течение ряда лет эта тема привлекала значительное внимание общественности, и очевидно, что существенные факты не всегда были поняты.Целью этой записки является предоставление наиболее важных фактов по делу.

Оказывается, что по своему влиянию на характеристики радиаторов краски делятся на два класса. Во-первых, те, в которых пигмент состоит из небольших чешуек металла, например, алюминиевая и бронзовая краски, наиболее часто используемые для окраски радиаторов, которые имеют металлический вид и будут называться металлическими красками. Во-вторых, белые и цветные краски, в которых пигмент состоит не из металлов, а из оксидов или других соединений металлов.Таким образом, белые свинцовые краски или краски, содержащие соединения цинка или других металлов, будут называться неметаллическими красками. Эти неметаллические краски доступны практически во всех цветах, включая белый и черный, в то время как металлические краски имеют цвет металла или сплава, из которого состоят хлопья.

Вначале сделаем основной вывод, который будет объяснен более подробно позже, что последний слой краски на радиаторе — единственный, который имеет заметный эффект.И что радиатор, покрытый металлической краской, будет выделять меньше тепла при других идентичных условиях, чем аналогичный радиатор, покрытый неметаллической краской. Чтобы получить одинаковое количество тепла от двух только что рассмотренных радиаторов, температура радиатора, окрашенного металлической краской, должна быть несколько выше. В этих условиях на два радиатора подается одинаковое количество тепла. А поскольку малые изменения температуры радиатора существенно не влияют на эффективность котла или потери тепла в трубопроводах, для обеспечения тепла в каждом случае требуется практически одинаковое количество топлива.Другими словами, хотя по разным причинам может быть желательно избегать использования металлических красок на радиаторах, использование неметаллических, а не металлических красок не приведет к заметной экономии топлива.

Назначение системы отопления — поддерживать в комнатах дома температуру, превышающую температуру, преобладающую на открытом воздухе. Тепло, которое вырабатывается при сжигании топлива, передается в комнаты с помощью радиаторов. Радиатор не создает и не разрушает тепло, и большой радиатор, хотя он может нагреть комнату больше, чем маленький, должен получать все тепло, которое он вводит.В том смысле, что они в конечном итоге передают все тепло, поступающее в комнату, все радиаторы эффективны на 100%. Слово «эффективность», однако, используется и по-другому, и сейчас его принято использовать во всех возможных случаях, но вряд ли правильно сказать, что нанесение металлической краски на радиатор снижает его эффективность, когда эффект сводится к минимуму. уменьшить его емкость. Размер радиаторов в доме может влиять на количество топлива, необходимое для обогрева, только за счет увеличения или уменьшения тепла, теряемого при передаче от котла к радиатору, и которое теряется в дымоходе.Только когда радиаторы настолько малы, что делает неэффективной всю отопительную установку, можно ожидать заметной экономии топлива за счет установки радиаторов большего размера.

После этих предварительных объяснений мы можем перейти к рассмотрению видов эффектов, которые могут быть получены при использовании различных видов красок. Тепло, выделяемое радиатором, удаляется двумя способами. Во-первых, воздух, проходящий мимо радиатора и поднимающийся из него, нагревается и переносит тепло в другие части комнаты.Во-вторых, горячая поверхность радиатора излучает тепло за счет излучения, как это делают светящиеся электрические и газовые обогреватели. Большинство типов паровых и водяных радиаторов выделяют меньше половины своего тепла за счет излучения, и, очевидно, название «радиатор», хотя и используется повсеместно, не является особенно подходящим.

Если взять бетонный корпус, конкретный секционный чугунный радиатор, если он окрашен какой-либо неметаллической краской, может передавать в комнату 180 британских тепловых единиц в час на каждый квадратный фут своей поверхности, если он снабжается необходимым количеством тепла от котла. .Сжигание одного фунта хорошего угля дает около 12 000 британских тепловых единиц, и, если уголь используется в бытовых отопительных установках, возможно, половина этого количества, или 6000 британских тепловых единиц, может, наконец, переместиться из радиаторов в комнаты. Большая часть другой половины произведенного тепла неизбежно теряется через дымоход.

Площадь одной секции чугунного радиатора составляет около двух квадратных футов для меньших секций и до семи или восьми квадратных футов для больших секций, так что 10-секционный радиатор будет иметь площадь поверхности от 20 до 80. квадратный фут.

Из 180 БТЕ в час, около 2/3 или 120 БТЕ пойдет на нагревание воздуха, проходящего над радиатором. 120 БТЕ, передаваемые непосредственно в воздух, не могут быть увеличены или уменьшены путем перекраски радиатора. Оставшиеся 60 британских тепловых единиц, не уносимые воздухом, излучаются в виде лучистой энергии. Количество лучистой энергии, которое может излучать горячая поверхность за час, зависит от типа краски, используемой для последнего слоя. Предполагалось, что радиатор окрашен неметаллической краской.Если его перекрасить металлической краской, такой как алюминий или бронза, он больше не сможет излучать 60 британских тепловых единиц в час, но может излучать только 30 британских тепловых единиц, так что вместо передачи 180 британских тепловых единиц в комнату в час. , теперь он может передавать только 150 BTU. Покрытие алюминиевой или бронзовой краской не является изоляционным покрытием, как покрытие из магнезии или асбеста, но имеет аналогичный эффект, хотя и по совершенно другой причине. Результирующее снижение тепловыделения полностью связано с уменьшением излучающей способности открытой поверхности, а не с незначительной изоляционной способностью тонкого слоя краски.Таким образом, очевидно, что грунтовки под краской, независимо от их вида, не оказывают значительного влияния на характеристики радиатора, за исключением практически невозможного случая, когда краска была достаточно толстой, чтобы действовать как изолирующее покрытие. Поэтому при перекрашивании радиатора нет необходимости удалять старую краску. Эффект от добавления металлической краски эквивалентен удалению 1/6 части радиатора, или почти 17%, или как если бы одна из шести секций была удалена. Таким образом, радиатор из пяти секций, окрашенных белой или цветной краской, должен быть примерно таким же эффективным, как другой из шести секций того же типа, окрашенных металлической краской, поскольку каждая из них будет передавать одинаковое количество тепла в комнату для обеспечения необходимого количества тепла. были поставлены каждому.

В следующих приложениях числовые значения, приведенные выше, будут использоваться, как если бы они были точными, но следует понимать, что они являются просто репрезентативными и не будут применяться точно к какому-либо конкретному случаю, кроме случая. Влияние окраски на мощность радиатора зависит от размера и конструкции радиатора. Снижение мощности, вызванное нанесением алюминиевой краски, меньше для больших радиаторов, чем для маленьких, особенно в случае больших радиаторов, имеющих много колонн или труб на секцию.В большом радиаторе трубчатого типа, имеющем семь трубок на секцию, более трех четвертей тепла уносится непосредственно воздухом, и, следовательно, окраска алюминием снижает мощность радиатора только примерно на 10%. Если только видимые части радиатора окрашены алюминиевой краской, уменьшение мощности также очевидно меньше, чем если бы вся поверхность была покрыта.

Приложение 1: Предположим, что дом, в котором все радиаторы окрашены алюминиевой краской, и что радиатор в одной комнате оказался слишком маленьким, так что, когда другие комнаты достаточно теплые, в этой комнате слишком холодно.Если радиатор в этом помещении окрашен неметаллической краской, белой или цветной, выделяемое им тепло может быть увеличено с 10 до 20%, не влияя на условия в других помещениях, хотя для этого потребуется сжигать больше топлива. подвести дополнительное тепло в одну комнату. Если увеличение будет достаточным, можно избежать затрат на установку радиатора.

Аналогичным образом, можно улучшить условия, используя бронзовую или алюминиевую краску на радиаторах в перегретых помещениях, а также цветную или белую краску в недостаточно отапливаемых помещениях, не тратя средства на установку новых радиаторов большего или меньшего размера.

Приложение 2: При установке радиаторов в новом доме могут быть установлены радиаторы несколько меньшего размера, если они будут окрашиваться цветными красками, а не бронзовыми или алюминиевыми красками.

Приложение 3: Если радиаторы в системе горячего водоснабжения окрашены металлической краской и все слишком малы, поэтому для обогрева дома необходимо поддерживать более высокую температуру воды, чем хотелось бы, их можно перекрасить неметаллической краской. краской, и тогда можно будет обогреть дом водой.система не совсем ахти. Заметной экономии топлива не будет.

Приложение 4: Поскольку подвалы обычно перегреваются, и большая часть подаваемого тепла тратится впустую, можно добиться некоторой экономии, покрасив обогреватель и трубы металлической краской. Однако это не может служить ничем иным, как плохой заменой покрытия из хорошего изоляционного материала толщиной около дюйма; что позволяет существенно сэкономить на расходах на уголь. Изоляционный материал будет оставаться эффективным в течение многих лет, в то время как краска становится неэффективной, если ее покрыть пылью.

Приложение 5: Если радиатор расположен рядом с внешней стеной, как большинство из них, очевидно, что тепло, подаваемое непосредственно к этой стене, более или менее расходуется впустую. Поэтому небольшую экономию можно получить, используя металлическую краску на стороне, обращенной к стене, и неметаллическую краску на видимых частях. Прирост недостаточно велик, чтобы быть важным, но, с другой стороны, при нанесении неметаллической краски на металл не стоит тратить время на перекрашивание стороны рядом со стеной.

Вот таблица, на которой показано влияние различных цветов краски: Radiator-color.pdf

Следует ли использовать крышку радиатора высокого давления?

Давление в системе охлаждения, смесь охлаждающей жидкости и точка кипения

Пробки радиатора высокого давления

имеют особое назначение. Однако давайте начнем с того, чего они НЕ делают.

Колпачки высокого давления не решат проблемы перегрева. В случае проблем с перегревом сначала устраните неполадки и / или обновите эти детали:

Если ваша текущая система охлаждения работает нормально и не перегревается, крышка высокого давления не нужна.Это ничего не повредит. Но и это не поможет.

Когда мне использовать?

Крышка радиатора высокого давления предназначена для гоночных двигателей, работающих с низким содержанием антифриза или без него. Чтобы понять почему, сначала нужно понять:

На некоторых гоночных автомобилях в качестве охлаждающей жидкости используется прямая вода. Они делают это, потому что вода лучше передает тепло, чем смесь. Кроме того, на многих гоночных трассах нельзя использовать жидкости на основе гликоля. (Пролитый антифриз вызывает проблемы как с безопасностью, так и с окружающей средой.)

Однако прямая вода имеет более низкую температуру кипения, чем смесь. Крышка радиатора высокого давления используется для повышения температуры кипения. Это предохраняет систему от выкипания в верхней части диапазона рабочих температур.

Высокопроизводительные двигатели также выделяют больше тепла. Крышки с более высоким давлением могут еще больше повысить температуру кипения. Опять же, это защищает систему от выкипания.

Например,

Смесь охлаждающей жидкости и давление в системе вместе определяют точку кипения.На диаграмме ниже показано, как эти вещи влияют друг на друга. (Это просто пример, а не рекомендация.)

Тип двигателя	Смесь воды и охлаждающей жидкости	Давление в крышке	Температура кипения
Наличие	50/50	15 фунтов на кв. No related posts. Категория: Разное Навигация по записям Двери входные отзывы покупателей: Рейтинг лучших входных дверей в квартиру: отзывы владельцев Класс прочности ламината: Какой класс ламината лучше — классификация, отличия, выбор Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт © 2019 Ассоциация ЖКХ «Развитие» и Компания «ЖКХ Девелопмент». При использовании материалов ссылка на первоисточник обязательна. 2026 © Все права защищены.

Правила расчета количества секций алюминиевого радиатора отопления

Что такое алюминиевый радиатор

Сущность метода

Расчет по квадратам

Расчет по кубам

Уточненный расчет

Понятие теплового напора

Радиатор алюминиевый Royal Thermo Indigo 500 10 секций

Особенности алюминиевых радиаторов

Конструкция алюминиевых радиаторов

Чертеж алюминиевого радиатора RoyalThermo Indigo 500/100

Расчет секций алюминиевых радиаторов отопления

Размеры алюминиевых радиаторов отопления: объем секции, высота

Влияние размера алюминиевого радиатора отопления

Межосевое расстояние

Глубина

Определение объёма секции

Метод расчёта секций

Вес радиатора

Высота и ширина радиатора нестандартной формы

Полезное видео

Нужна помощь мастера

видео-инструкция как добавить, снять, размеры, фото

Как рассчитать объем комнаты?

Технические характеристики

Наглядный пример

Выбор радиатора

От чего зависит теплоотдача радиаторов отопления

Особенности стальных батарей

Последствия неправильного подбора батареи

Расчет проведен – что дальше?

Методы расчета мощности отопительных элементов

Схемы установки

Диагональное

Боковое (одностороннее)

Нижнее

Как учитывать эффективную мощность

Где будем размещать?

Расчет радиаторов отопления

Стандартный расчет радиаторов отопления

Примерный расчет — сколько секций батареи на квадратный метр

Шаг четвертый: Выбираем место установки

Что делать после расчета?

Как рассчитать количество секций радиатора

Какой теплоноситель выбрать для батарей из алюминия

Как правильно располагать радиаторы в квартире или доме

Как выбирать чугунный радиатор

Определение тепловой мощности пластинчатых приборов отопления

Сколько кВт в секции алюминиевого радиатора

Расчет количества секций на каждое помещение

Расчет количества радиаторов отопления и секций сборных радиаторов

Рассчитываем мощность радиатора отопления

Как не ошибиться в расчетах

Крепление батарей к стене

Число секций биметаллических радиаторов

Мощность секции алюминиевого радиатора

Размеры секции алюминиевых радиаторов от Rifar

Triptico_RA_ENG_Y_heredado

Алюминиевый радиатор / фанкойлы | Burconn

Как промыть радиатор (лучший способ)

Почему важно промывать охлаждающую жидкость?

Как промыть систему охлаждения? (также известный как «Как промыть радиатор»)

Радиаторы, охладители наддувочного воздуха, сажевые фильтры и многое другое!

(877)203-4572

Как долго прослужит радиатор автомобиля?

Имеет ли значение цвет радиатора?

Это из Национального бюро стандартов Министерства торговли США, опубликовано 19 июля 1935 года. Откройте PDF-файл, чтобы увидеть диаграмму.

Следует ли использовать крышку радиатора высокого давления?

Давление в системе охлаждения, смесь охлаждающей жидкости и точка кипения

Когда мне использовать?

Например,

Добавить комментарий Отменить ответ
