решение, адаптированное для проблематики общественных мест
Многочисленные преимущества прямого слива делают его идеальной системой для оснащения общественных санитарных зон. Преимущества системы прямого слива на данный момент мало освещены.
Поскольку унитазы с бачком предназначены для для жилых помещений, они плохо адаптированы к условиям общественных мест. Однако их все еще часто устанавливают там по привычке.
Стагнация воды в бачках
Главным недостатком унитазов с бачком является их чувствительность к известковому налету и частицам грязи, которые скапливаясь нарушают герметичность системы слива.
Что касается количества воды, то одна протечка может появиться от нескольких недель до нескольких месяцев после установки бачка. В отличие от крана для раковина, на котором протечка будет замечена сразу же, протечка бачка менее заметна. Струение воды по керамической поверхности очень сложно отследить. Таким образом,
Унитазы с бачком, неиспользуемые в течение некоторого времени представляют собой санитарные риски. Застоявшаяся вода комнатной температуры, содержащая известковый налет и частицы грязи, способствует развитию бактерий. Эти бактерии могут распыляться с водой во время каждого слива, а также опускаться в канализационные трубы и образовывать колонии в водопроводной сети.
Сливные бачки плохо справляются с интенсивными нагрузками в общественных местах
При большом количестве сливных бачков техническое обслуживание становится непростым делом. Устранение протечек в сливном бачке, установленном на встроенной опорной раме занимает продолжительное время. На таких моделях демонтаж и доступ к механизму очень затруднены. Также замена бачка на опорной раме невозможна без вскрытия стены.
Сильные стороны прямого слива
Кран прямого слива специально разработан, чтобы противостоять интенсивным нагрузкам в местах повышенного скопления людей
В системе прямого слива нет стагнации воды, известкового налета и частиц грязи, а соответственно не может быть и размножения бактерий.
Унитаз с бачком функционирует по принципу гравитации. Слив в бачке менее интенсивный, чем в системе прямого слива, где используется давление сети и, таким образом, обеспечивается чистая чаша унитаза за один смыв.
Система прямого слива позволяет осуществлять несколько последовательных сливов в случае необходимости и мгновенную готовность к использованию для последующих пользователей.
В отношение отелей, офисов и учреждений здравоохранения, короткое ополаскивание 7 секунд, не требующее времени на наполнение, является огромным преимуществом для акустического комфорта пользователей.
Архитекторы также оценят компактность системы прямого слива. Не нужно предусматривать место для установки бачка.
Информация о диаметрах
Несмотря на описанную выше информацию, унитаз со сливным бачком может быть заменен на систему прямого слива в рамках полной реконструкции.
Что касается канализационных труб для подвода воды, недавний пересмотр Единого технического регламента 60.11 подтверждает различные системы расчета труб для бачка и прямого слива. Регламент определяет диаметр труб для унитаза с прямым сливом близкий к значениям диаметра для унитаза с бачком. В итоге, сливной бачок требует больше времени на слив и наполнение, чем система прямого слива (длится не более нескольких секунд).
Специализированные продукты
DELABIE вот уже почти 30 лет разрабатывает унитазы с системой прямого слива, предназначенные для использования в общественных местах.
Противоударные механизмы и управление без хрупких пластиковых деталей устойчивы к вандализму. Средний срок службы механизма до 500 000 нажатий.
Техническое обслуживание сливной арматуры DELABIE, установленной на опорной раме, ограничивается простой заменой стандартного картриджа. Простой доступ к механизму без демонтажа крана.
Pour une meilleure optimisation des consommations d’eau, la chasse directe
Они выбрали прямой слив DELABIE…
Какие детали содержит сливной механизм для унитаза и как работает данная система?
Сантехнический бытовой прибор – унитаз — представлен конструкцией технически несложной. Во всяком случае, такими виделись конструкции старого образца. Однако, как и все иные приспособления и устройства, делающие комфортным быт человека, унитазы также совершенствуются со временем. В результате появляются изделия, к примеру, обладающие электронной системой управления, какие уже никак нельзя считать простыми. Однако это уже эксклюзив. Тогда как большинство пользователей интересуются обычными вариантами исполнения.

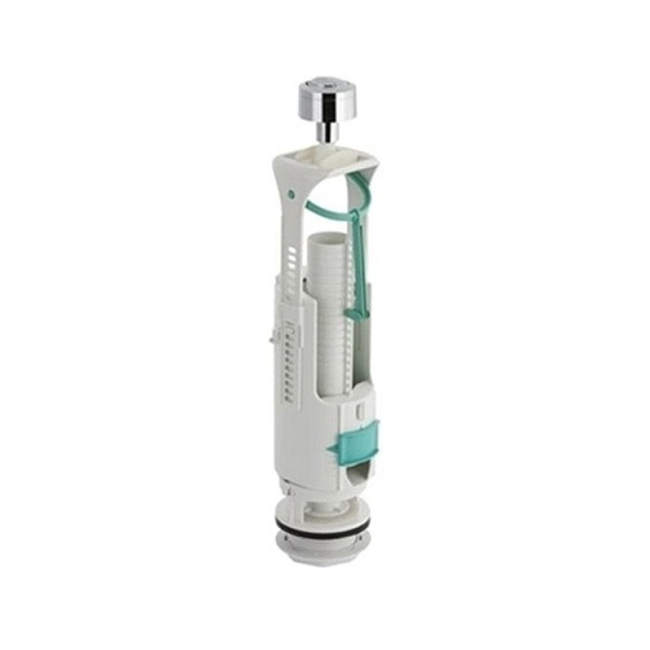

Стандартный сливной механизм для унитаза
Работа сливного стандартного механизма для унитаза выполняется благодаря следующим элементам:
- системе рычагов
- поплавковому элементу
- запорному клапану
- клапану слива
- соединительным шлангам и муфтам
Собранный в единое целое, такой механизм обеспечивает:
- подачу воды из системы центрального водоснабжения
- набор необходимого количества жидкости
- полуавтоматическую работу запорного клапана
- сброс жидкости в рабочую чашу
- вывод продуктов смыва в центральную канализацию
Как правило, сливной механизм для унитаза находится внутри накопительного бака. Но также встречаются изделия, где реализован несколько иной вариант размещения устройства смыва. Правда, таких приборов немного. В основном – это унитазы, которые делаются на заказ.
Традиционная схема работы сливного бачка унитаза
Расписать схему устройства можно следующим образом:
Система набора воды
Холодная вода под давлением подается из централизованной сети внутрь накопительного бака. Для этого используется либо соединительный шланг, либо стационарно подведенный отрезок трубы. Соединение осуществляется через запорный клапан посредством муфты или гайки. Один конец клапана соединяется с линией, второй остается свободным – здесь через отверстие вода попадает в накопительный бак. Механизм запорного клапана через систему рычагов также соединен с поплавком. На данном участке схема сливного бачка унитаза функционирует достаточно просто.
Если накопительный бак пуст, поплавок находится на дне бака, поэтому система рычагов переводит запорный клапан в открытое состояние. Холодная вода под давлением устремляется через открытый клапан внутрь и начинает заполнять накопительный бак, поднимая одновременно поплавок. Подъём поплавка сопровождается движением системы рычагов, которая постепенно закрывает запорный клапан. Процесс продолжается до момента, пока вода не заполнит бак до необходимого уровня. В этом положении поплавок достигает того положения, когда рычаг полностью закрывает запорный клапан. Подача воды прекращается, а унитаз переходит в состояние готовности смыва.
Система слива воды (режим смыва)
Кроме механизма набора рабочей жидкости, накопительная емкость содержит ещё одно устройство – механизм смыва. Применительно к этому механизму, схема сливного бачка стандартного унитаза также отличается простым техническим решением. В данном случае опять же используется принцип гидравлического затвора, где главную роль исполняет резиновый клапан в виде груши. Перемещение клапана (подъем/опускание) осуществляется с помощью штока и рукоятки, закрепленной на штоке, или при помощи нажимных кнопок, установленных обычно в области верхней крышки сливного бачка. Клапан закрывает или открывает специальное отверстие, сделанное в нижней части сливного бака и объединенное внутренним ходом с рабочей чашей унитаза. Через это отверстие поток воды направляется для смыва, когда гидравлический затвор открывается за счёт действий человека, пользующегося сантехническим прибором.
Дополнительные элементы схемы
Несмотря на всю простоту технического решения конструкции унитаза, в частности, достаточно простой схемы набора и слива, устройство имеет защитные функции. Такие функции обеспечивает ещё одна часть схемы накопительного сливного бачка стандартного унитаза – переливная линия.
Технологически здесь всё просто. Внутри сливного бачка смонтирована специальная вертикальная трубка, закрепленная на дне накопителя и связанная сквозным переходом с чашей унитаза. Высота трубки имеет размер, несколько превышающий ограничительную линию верхнего уровня набора воды. Таким образом, если, к примеру, по каким-то причинам не сработает запорный клапан на подаче воды и жидкость превысит допустимый уровень, затопление пользователям не грозит. За счёт перелива по аварийной трубке, вся лишняя жидкость попросту будет сливаться в канализацию до тех пор, пока не будет восстановлена нормальная работа запорного клапана.
Некоторые детали схемного совершенства
Конструкции унитазов прошлых лет отличались одной особенностью – практически все элементы схемы сливного устройства выполнялись из металла (меди, латуни, бронзы). Исключение составляли только запорные детали клапанов, которые также делались из резины. Сегодня металлические элементы практически не встречаются. Металл полностью заменили другие материалы – пластик, капрон, фторопласт.
В первую очередь присутствие этих современных материалов положительно сказалось на цене приборов. Однако сроки службы деталей схемы при этом сократились и довольно существенно. Правда, рынок насыщен комплектующими для любых марок унитазов, и в случае выхода из строя той или иной детали, всегда есть возможность приобрести на замену новую.
Пластиковое производство деталей для схем сливных устройств унитазов отметилось также теми преимуществами, какие сделали возможным создавать более совершенные запорные и сливные механизмы. Если из металла все необходимые элементы приходилось вытачивать и обрабатывать на станках, затрачивая массу рабочего времени, пластиковые детали любой формы просто отливаются с использованием форм. К тому же этот материал намного лучше поддается обработке. Пластик не окисляется под действием влаги, не подвергается коррозии, а по эксплуатационным параметрам почти ни чем не уступает деталям, которые изготавливались из металла.
- Автор: Андрей
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Что лучше? (апрель 2023 г.)
Вы + Делитесь этим = Мы как лучшие друзья
18 акции
Существует много типов систем смыва для унитаза, и может возникнуть путаница, какая из них лучше. Во-первых, вы должны знать, что самотечная система смывает воду из вашего резервуара в чашу через шланг.
Эта статья поможет вам выбрать, какая система смыва для унитаза подходит именно вам и какие существуют типы.
Содержание
Что такое система смыва для унитаза?
Система смыва унитаза — это механизм, который туалет использует для подачи воды из бачка унитаза в чашу унитаза. Это гарантирует, что содержимое миски может пройти из миски, через ловушку и в трубы дома. Если вы не знакомы с частями унитаза, вы можете узнать о них в нашем посте об анатомии унитаза.
Существует два типа систем смыва в унитазах: кнопочные и рычажные. Идея состоит в том, что когда вы нажимаете рычаг или кнопку, система смыва унитаза пропускает воду из бака в чашу, удаляя человеческие отходы вниз в септическую систему. Эти системы есть как в удлиненных, так и в округлых туалетах.
Типы систем смыва для унитазов
Прежде чем мы сможем это сделать, важно знать, что существует несколько крупных брендов производителей унитазов, каждый из которых пытается разработать лучший унитаз. Это означает, что они придумали различные системы промывки, чтобы иметь запатентованную технологию для создания наилучшей системы промывки.
Система самотечного смыва
Туалетная система самотечного смыва является наиболее популярным типом туалетной системы. По сути, вода поступает из резервуара, который крепится к верхней части чаши и использует гравитацию как естественный способ нагнетать воду из резервуара в чашу.
В туалетах с гравитационным смывом используется простая система, управляемая рукояткой смыва, которая открывает и закрывает клапан бачка. Когда вы нажимаете на ручку смыва, она поднимает рычаг, который пропускает воду из бака в чашу, быстро заполняя ее примерно наполовину на 1 галлон на смыв.
Система с одинарным смывом
Система с одним смывом представляет собой гравитационную систему на унитазе, в которой каждый диспенсер для смыва представляет собой одинаковое количество воды.
Эти унитазы обычно работают по рычажной системе, где один рычажок отвечает за полный смыв. Ручка унитаза соединяется с рычагом, который поднимает цепь. Это поднимает откидной клапан в нижней части бачка, так что вся вода может проходить через унитаз через форсунки в унитаз, выталкивая отходы через ловушку и вниз в канализацию или септическую систему.
Это наиболее распространенный тип механизма смыва, который использовался в туалетах на протяжении десятилетий.
Система смыва сифона
Механизм смыва сифона представляет собой разновидность внутреннего плунжерного промывочного клапана, который действует как поршень в унитазе. Когда вы тяните за ручку, вода поднимается в сифон через шайбу с откидной диафрагмой, а затем попадает в выпускное отверстие сифона (ознакомьтесь с анатомией вашего унитаза здесь, если вам нужен праймер).
В этот момент гравитация берет верх и продолжает вытягивать оставшуюся воду, пока цистерна не опустеет.
Двойная система смыва
Двойная система смыва позволяет использовать два типа смыва в одном унитазе. Системы двойного смыва лучше всего подходят, когда нужно смыть разные типы отходов, например №1 и №2.
Первый тип смыва в двойной туалетной системе — это половинный смыв или частичный смыв, при котором используется вдвое меньше воды, чем обычно при полном смыве. Этот тип смыва можно использовать для жидких отходов, которые не являются слишком тяжелыми, такими как моча.
Второй тип — это полный смыв, при котором используется количество воды, которое обычно находится в самотечной системе. Это можно использовать для отходов, для смывания которых требуется больше воды, например, № 2.
Чтобы иметь унитаз с двойным смывом, вам понадобится либо двухступенчатый рычаг, либо кнопки для каждого типа смыва внутри бачка. Таким образом, вы можете смывать твердые и жидкие отходы. Унитазы с двойным смывом хороши для экономии воды. Однако настройка половинного смыва для жидкостей предполагает использование меньшего количества воды и не обеспечивает сильного смыва.
У нас есть это для нашей системы септика, и это здорово, потому что использование меньшего количества воды означает меньшее количество раз, когда нужно откачивать наш септик.
Система смыва Ballcock
Это одна из старых систем смыва для унитаза, которая все еще используется. Шаровой кран представляет собой шарик наверху трубки с поршнем для наполнения резервуара для воды в ванной. Если воды мало, то не получится. Для этого могут быть и другие причины, например, слишком высокая настройка запорного клапана. В этом случае у вас будет проточная вода, и ее не перекроют.
Если у вас есть система с шаровым краном, при необходимости ремонта рекомендуется заменить ее новой системой наполнительного клапана.
Система смыва под давлением
Этот тип системы смыва для унитаза сочетает в себе гравитацию и сжатый воздух. Система смыва унитаза под давлением полезна, когда обычные системы смыва под действием силы тяжести недостаточно сильны, чтобы опорожнить содержимое бачка. Это может быть в таких случаях, как туалет со смывом и задним сливом.
Это работает следующим образом: линия подачи воды в сочетании с воздухом, нагнетаемым под давлением, во вторичном баке в основном баке туалета. Это дополнительное давление обеспечивает более сильный смыв в унитазе. Обычно они громче обычных туалетов. Они потребляют меньше воды, чем стандартный туалет, и являются более мощными.
Система промывки градирни
Эта система промывки градирни Kohler представляет собой систему промывки канистр, которая позволяет воде из бака течь в чашу под углом 360 градусов, в отличие от более распространенного типа системы с заслонками, которая блокирует часть промывочный клапан, когда он поднимается.
Эта система смыва башенного типа позволяет создать большее давление воды в баке, чем при смыве. Вода поступает из бака в чашу под большим давлением, создавая более сильный эффект смыва.
Система двойного циклона
Система двойного циклонного смыва изначально была изобретена и использовалась компанией Toto в своих туалетах (они производят все, от одинарного смыва до смарт-туалетов и комбинированных туалетов-биде.)
Идея здесь в том, что вместо отверстия для струй по всей верхней части унитаза, есть два сопла для выхода воды из-под крышки сиденья унитаза. Этот унитаз с мощным смывом вращает воду в чаше подобно циклону. Этот вихревой смыв помогает экономить воду, очищает чашу во время смыва и обеспечивает лучший смыв.
Система промывки Tornado
Еще одна инновация Toto, система промывки Tornado, представляет собой эволюцию их двойной циклонной системы промывки. Там, где система двойного цикла имеет две форсунки, торнадо имеет три форсунки, которые расположены так, чтобы выходить на шар сбоку, закручивая воду вокруг, как торнадо, что приводит к более тихой промывке и одновременной очистке мяча.
Двойная вихревая система промывки
Американские стандарты предусматривают более мощную систему промывки. Система двойного вихревого смыва аналогична двойному циклону от Toto тем, что имеет две форсунки, которые позволяют воде выходить вбок и обеспечивают более мощный смыв, чем обычная гравитационная струйная система.
Направляя воду в сторону, когда она входит в чашу, создается эффект водоворота или вихревой эффект, как следует из названия; это помогает очистить шарик, пока он мигает, и позволяет более эффективно избавляться от содержимого унитаза.
Он также экономит воду при очистке, чтобы уменьшить потребление воды в семье из четырех человек, поскольку для полного смыва используется всего 4 литра, в отличие от обычных 6 литров, которые расходует стандартный туалет. Это может привести к экономии более 5000 литров воды в год.
Какую из этих систем смыва выбрать для дома и почему?
Лучшая система смыва для унитаза зависит от того, сколько воды она потребляет и издает шум. Вы также должны учитывать, насколько легко его чистить и не будут ли затраты на обслуживание слишком высокими для вашего бюджета. Итак, ознакомьтесь с этими типами систем смыва для унитаза, прежде чем решить, какую из них вы выберете для своего дома.
Связанный: Как to Смыв а Туалет Без Проточной Воды
Вы + Делитесь этим = Мы как лучшие друзья
18 акции
Автоматический смыв для унитаза | Смывные устройства для писсуаров
Автоматические смывные устройства для унитазов просты в установке и необходимы для автоматического смыва писсуаров и унитазов в коммерческих туалетах, обеспечивая более гигиеничные условия для посетителей туалетов. Автоматические промыватели также доступны в модификации (устанавливаются на существующий промывочный клапан). Большинство автоматических промывочных устройств работают на батареях C-Cell, но некоторые бесконтактные промывочные клапаны доступны в проводном исполнении от Sloan Valve.
Royal-111-1.6-Sfsm
Royal 111 SFSM
$ 398,39 / Каждый
G2 Toima
G2 Optima+ Complete Clap / Toimes
$ 533.98 / Каждый
G2 Dirinal
G2.
Писсуар ECOS
Автоматический смывной клапан ECOS Complete / писсуары
508,63 $ / шт.0002 Sloan
Sloan 8111 Туалетный датчик. Основной клапан
$ 474,79 /Каждый
Sloan
Sloan 8186-0,5 Слушащий датчик мочи
. 70007.
SOLIS DF
Двойной смывной клапан на солнечной энергии / туалеты
556,92 $ / шт.
SOLIS SF
Автоматический смывной клапан на солнечной энергии / туалеты
556,92 $ / шт.
Солис Мочеислят
Солнечный клапан промывки / у Мориналы
$ 556,92 / Каждый
Солис.
Автоматическая промывка для солнечной энергии / мочеиспуска
608,30 $ /шт.
Писсуар ES-S
Электронный смыв / писсуары Royal Optima
593,52 $ /шт.
Royal
Автоматический двойной смыв Royal
434,10 $ /шт.
Sloan CX
Sloan CX Флюшометр скрытого монтажа
Подробнее
Сенсорные флешомеры
Royal
®6 Клапан Royal Flush — оригинал, с которого все началось. Первый в своем роде. Первый в своем классе.
Слоан
®Прочный и долговечный. Технология фиксированного обхода счетчика для стабильной производительности.
Королевский
®Вернуться к основам клапаны, которые обеспечивают надежное качество, дизайн и производительность.
G2
®Самый передовой электронный смывометр Sloan с функцией громкой связи.
ЭКОС
®Двойной или одинарный смыв, операции сенсора без помощи рук сокращают объем воды до 30 процентов.
СОЛИС
®Новый стандарт эффективности использования воды. Работает на солнечных батареях, работает от датчиков.
ROYAL: По-прежнему является отраслевым стандартом для коммерческих туалетов. Сложные материалы. Компьютеризированный инженерный проект. Укоренившееся качество. Водосберегающие технологии сегодняшнего и завтрашнего дня.
- Нерегулируемая конструкция для сохранения воды
- A Bak Chek® Control Stop
- Мембранная технология, лучшая в отрасли
- Стопорный колпачок для свободного вращения снижает риск вандализма
SLOAN: Экономьте воду с автоматическим промывочным клапаном Sloan, который отличается превосходной конструкцией, качеством и проверенной репутацией производителя расходомеров, пользующихся наибольшим доверием.
- Объемы промывки начинаются с 1,6 галлонов на дюйм/6,0 литров на дюйм
- Экономии воды способствует рукоятка без фиксации в открытом положении, соответствующая требованиям ADA, которая предотвращает превышение предусмотренного объема смыва в унитазе
- Точность смыва контролируется технологией CID, что также повышает эффективность использования воды
- Целостность изделия обеспечивается антивандальным колпачком
REGAL: Наслаждайтесь превосходной экономией воды и производительностью.
- Экономии воды способствует рукоятка без фиксации в открытом положении, соответствующая требованиям ADA, которая предотвращает превышение предусмотренного объема смыва в унитазе
- Точность промывки при низком потреблении, контролируемая технологией Para-Flo®
- Регулируемый хвостовик
G2: Разработан для работы в условиях высокой влажности, высокой активности или низкого качества воды. G2 определяет передовые технологии, от инновационной электронной схемы до стильного высокотехнологичного внешнего вида.
- Автоматически работает с помощью инфракрасного датчика с многофокусными лобулярными полями для обнаружения высоких и низких целей
- Удобная для пользователя трехсекундная задержка смыва и кнопка отключения смыва Courtesy Flush®
- Регулируемый хвостовик
- Доступны модели с низким расходом (1,6 галлона на дюйм/6,0 литров на дюйм), водосберегающие (3,5 галлона на дюйм/13,2 литров на дюйм) и высокоэффективные (1,28 галлона на дюйм/4,8 литров на дюйм) модели
ECOS: Сочетание эффективности использования воды, гигиены и надежности обеспечивает долгий срок службы и надежную работу.
