Схема расключения проходного выключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения проходного выключателя

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Проходные выключатели как и обычные устанавливаются в стандартные круглые коробки, поэтому тут вопросов не возникает.

Проходной выключатель или его еще называют перекидным выключателем имеет три контакта подключения. Это один для приходящего фазного проводника. Обычно он маркируется на корпусе буквой «L». Два других контакта обозначаются «1» и «2» и предназначены для подключения отходящих проводников.

Проходной выключатель представляет собой перекидной контакт.

Тут, в любом положении всегда замкнут один из его контактов, в отличии от обычного выключателя, где контакты замыкаются или размыкаются. В нем при нажатии на клавишу происходит переключение на другой контакт. При повторном нажатии клавиши происходит обратное переключение на первый контакт.

Далее для вас я подготовил картинки, чтобы наглядно показать суть работы проходного выключателя.

Ниже представлена простая схема внутренних контактов. Тут становится сразу видно, что фаза «L» замыкается на контакт «1» и при нажатии клавиши переключается на контакт «2».

Далее представлена простая схема уже с двумя перекидными выключателями. Тут клавиши у обоих выключателей находятся в одинаковом положении. Красные линии обозначают провода и контакты с наличием фазы, а синие без напряжения. Здесь видно, что сейчас цепь из контактов разомкнута и фаза не поступает на светильник.

Подходим мы к первому проходному выключателю, нажимаем его клавишу и видим, что его контакт перекинулся на провод «2». Цепь замкнулась и лампочка загорелась.

Проходим через длинный коридор и теперь нам нужно выключить свет. Для этого нажимаем клавишу второго проходного выключателя, установленного в его дальней части. У него контакт перекидывается на провод «1» и цепь размыкается. Лампочка гаснет. Можем смело идти дальше делать свои дела.

Теперь пришла домой супруга и ей нужно включить свет в коридоре. Она нажимает клавишу первого перекидного выключателя. Тут перекидывается контакт на провод «1» и цепь снова замыкается.

Затем она прошла через коридор, нажимает клавишу второго выключателя и свет гаснет. Эти действия могут происходить по кругу до бесконечности и в любой последовательности.

Далее я подготовил небольшой мультик ))), где показана работа двух проходных выключателей. Посмотрите на следующую схему внимательнее и подольше. Она начнет меняться. Нравится?

Схема подключения проходного выключателя

Суть схемы управления освещением с помощью проходных выключателей заключается в следующем. От питающей распределительной коробки или от щитка рабочий нулевой и рабочий заземляющий проводники идут сразу к светильнику. А вот фазный проводник, прежде чем попасть на светильник, должен пройти через оба проходных выключателя.

Ниже представлена типовая схема подключения проходного выключателя. Тут от распредкоробки необходимо проложить три 3-х жильных кабеля: это один к светильнику по потолку, второй к первому выключателю вниз по стене и третий ко второму выключателю по потолку и затем вниз по стене. Уже в распредкоробке произвести соединение нужных проводов друг с другом. На схеме красные толстые точки это скрутки (соединения) проводов. Расписывать отдельно по каждому проводку тут не буду, так как все понятно по схеме. Но если вам что-то не понятно, то пишите в комментариях и я попробую более подробно это рассказать.

Следующая схема подключения проходного выключателя немного отличается от предыдущей и имеет право на жизнь. Она актуальна если вы дома меняете полы и заливаете новую стяжку. Тут можно 2-жильный провод от распредкоробки и одножильный провод от второго выключателя проложить к светильнику по потолку. Провод, соединяющий оба перекидных выключателей, можно проложить по полу. Иногда такая схема становится предпочтительней, так как потолку бывает сложно прятать провода и необходимо проложить их там в минимальном количестве. тут вообще в распредкоробке будет всего три скрутки.

Вот и все проходные выключатели у нас подключены.

А вам понравилась данная статья и предложенные схемы? Пожалуйста напишите это в комментариях. Если понравилась и стала полезной, то буду дальше работать над сайтом и оформлять статьи таким же способом.

Не забываем улыбаться:

Вчера на лекции нетрезвый профессор показывал электромагнитные волны.

Половина студентов их увидела…

Проходной выключатель 🔌 — схема подключения с 2х мест на две лампы своими руками

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Реверсивный выключатель схема подключения. Реверсивная схема подключения магнитного пускателя

Реверсивная схема подключения магнитного пускателя

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;

— тепловое реле Р, которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны  подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД;

2) нормально-разомкнутой кнопки НАЗАД;

3) нормально-замкнутой кнопки СТОП.

К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного автоматического выключателя во включенное положение, его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД.  Цепь питания обмотки магнитного пускателя  КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД.

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД, она возвращается в исходное нормально-разомкнутое состояние. Теперь  питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП. Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.

Отпускаем кнопку СТОП. Она возвращается в исходное, нормально-замкнутое положение. Но  поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД.

Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2, который шунтирует кнопку НАЗАД. Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД. Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2. Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП. Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП, схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье Нереверсивная схема пускателя, поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В,  схема подключения будет следующая.

Обмотки пускателей подключается к любым двум фазам, на схеме к фазам В и С.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.

Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Не забудьте посмотреть новые статьи сайта.

Рекомендую также прочитать:

Нереверсивная схема подключения магнитного пускателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Менять ли автоматический выключатель, если его «выбивает»?

Почему в жару срабатывает автоматический выключатель?

elektrik-sam. info

Разновидности выключателей и схемы их подключения

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь, чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и соответственно снижается вероятность возгорания.Ниже идёт список популярной электрофурнитурыЛегранд (Legrand)АББ (AВВ)Поло (Polo)Вико (Vi-ko)Макел (Makel)

Разновидности выключателей и схемы их подключения

Существует несколько видов выключателей и соответственно, различных типов подключений: одноклавишные, двухклавишные, проходные, перекрёстные

Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения, например, люминесцентные лампы в цепи с выключателем с подсветкой, в выключенном состоянии будет слегка светиться.

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.

Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Двухклавишный выключатель. Схема подключения

Двухклавишный выключатель работает как два одноклавишных.Единственная разница между цепью двух одноклавишных и одного двухклавишного есть отсутствие дублирующих проводов.

Т.е. не имеет смысла протягивать две «нейтрали» к лампам, которые расположены рядом. Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, а то подключив неверно, лампы будут включаться неправильно. Важно знать где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.

Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода. Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно.

Перекрёстный выключатель. Схема подключения

Этот тип выключателей используется в случае, если требуется включение-выключение одного источника света с трёх и более мест, реже- для переключения подачи полярности электропитания.В первом случае его используют вместе с двумя проходными. То есть, цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.

Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении, провода как бы, меняются местами т.е. первый входной замкнут со вторым выходным, второй входной- с первым выходным.  Здесь важно не перепутать и обращать внимание на обозначения, а то цепь работать не будет правильно.

Установка выключателя

www.elektrik-kiev.com

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель осещения

   Иногда, в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом с двух точек. Например длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей не эфективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двухжильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми, он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

el-shema.ru

Схема подключения проходного выключателя

Проходные выключатели позволяют управлять светом из разных мест. Что очень удобно, например перемещаясь по квартире Вы можете включить свет в коридоре и выключить его из комнаты. Или выключить свет в спальне уже находясь в кровати. Возможно Вы уже знакомы со всеми плюсами этих выключателей и Вам нужна лишь схема подключения и подробное руководство. Ну что ж, начнем!

В схеме подключения проходного выключателя ошибаются даже опытные электрики, либо применяют распаечные коробки, какие-то хитрые варианты и шаманства. На самом деле все значительно проще.

Основы успеха:

Используем проверенные компоненты, экономим время и нервы.

Никакой отсебятины и советов бывалых, в помощь нам техническая документация производителя.

Проводка в квартире должна учитывать наличие проходных выключателей.

Они должны быть связаны между собой дополнительным кабелем, 3х жильным. И даже двумя 3х жильными кабелями, в случае подключения двухклавишных проходных переключателей. Подобное используется при управлении включении-выключении бра, с любой стороны кровати.

Обозначения на схеме L-фаза, N-ноль. Все схемы увеличиваются в отдельном окне.

К первому проходному выключателю, подводим 3х жильный питающий кабель. Между собой переключатели связаны дополнительным (промежуточным) 3х жильным. На источник света (лампа) тянем кабель от второго.

Проходной выключатель схема подключения

Для организации используем: Переключатель на два направления Legrand (арт.774406) Это правильное название ” народного” Проходного выключателя.

Питающий кабель: фазу подключаем к первому проходному. N ноль (синий провод), соединяем с синим проводом промежуточного кабеля, что позволит получить 0 в подрозетнике второго проходного выключателя.

Между собой проходные выключатели соединяем двумя жилами кабеля согласно схемы. На рисунке обозначено черным, но фактически Вы используете, две оставшиеся. Кроме синей, она задействована на передачу N.

Кабель лампы: синий провод соединяем с синим промежуточного кабеля. Для всех соединений проводов используем клеммники, винтовые или wagо (без пасты). Фазу подключаем ко второму выключателю.

Подобным образом можно организовать управление светом из двух, трех и более мест. Но здесь дополнительно используются промежуточные переключатели (арт.774407)

Схема подключения двухклавишного проходного выключателя

При использовании двухклавишных проходных переключателей на два направления схема усложняется дополнительным соединительным кабелем. Не забывайте об этом. Соединение аналогично рассмотренному ранее

remontofil.ru

Реверсивный выключатель схема подключения. Проходной выключатель

Проходные выключатели предназначены для управления освещением из нескольких мест. Область их применения довольно широка. Чаще всего их устанавливают на нижнем и верхних этажах . Войдя в подъезд, человек включает свет на первом этаже, а поднявшись на свой этаж, выключает.

В частных домах проходные выключатели могут устанавливаться для управления уличным освещением, в этом случае один выключатель устанавливают у входной двери, второй — у калитки. В административных и общественных зданиях этот принцип используется для управления освещением длинных .

Устройство проходного выключателя

В обычном выключателе металлическая пластина постоянно подключена к одному из контактов и при включении соединяется со вторым, замыкая электрическую цепь. В проходном выключателе имеется третий контакт, и пластина поочередно подключает средний контакт к одному из двух других, поэтому такое устройство правильнее называть «переключателем».

Пластину в совокупности с контактами принято называть «группой контактов». Для включения освещения из двух мест достаточно одной группы контактов, для управления из трех точек или включения двух нагрузок необходимы две группы контактов, для этого предназначены спаренные проходные выключатели.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Схемы управления освещением

Простейшая потребителей из двух мест состоит из последовательно соединенных двух выключателей с одной группой контактов и светильника. При этом средний вывод одного из выключателей подключен к фазному проводу сети 220 вольт, второго — к светильнику. Нулевой провод сети соединяется с другим выводом светильника. Переключающие контакты выключателей попарно соединены между собой. В данной схеме при одинаковом положении переключателей свет будет включен, при разном — отключен.

Управление двумя светильниками осуществляется двумя спаренными выключателями. В этом случае каждая из групп контактов соединяется по описанной выше схеме и подключается к своему светильнику. Понятно, что в каждую цепь может быть включено несколько параллельно соединенных осветительных приборов.

Для включения потребителей из трех мест используются два одинарных и один спаренный выключатель. Выключатели с одной группой контактов соединяются, как обычно. Спаренный прибор включается в разрыв цепи между переключающими контактами первых двух устройств. При этом нормально замкнутый контакт одной группы спаренного выключателя соединяется с нормально разомкнутым контактом другой и наоборот.

Между «крайними» можно последовательно подсоединять любое количество спаренных приборов, увеличивая количество точек управления освещением.

Монтаж проходных выключателей

Для монтажа освещения с двумя точками управления кроме проходных выключателей и потребуются:

• распределительная коробка;
• трехжильный провод, прокладываемый между выключателями и коробкой;
• двухжильный провод для соединения светильников.

Место установки коробки выбирается исходя из минимального расхода проводов. Все соединения выполняются в коробке.

С увеличением количества выключателей схема усложняется. Чтобы избежать ошибок при монтаже нужно применять провода или кабели с разноцветной изоляцией жил. В этом случае лучше нарисовать схему с указанием цветов подключаемых проводников.

Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Схема подключения и принцип работы проходного выключателя

Давайте рассмотрим схему подключения и принцип работы проходного выключателя , или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

— управление лампой из двух мест.

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

— управление лампой из трех мест.

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

electricschool.ru

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.Рядом болтается оголенный провод.Электрик: — Неее пооонняял…Хватает рукой провод, дергается от удара током:- Все! Понял! Понял!

sam-sebe-electric.ru

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

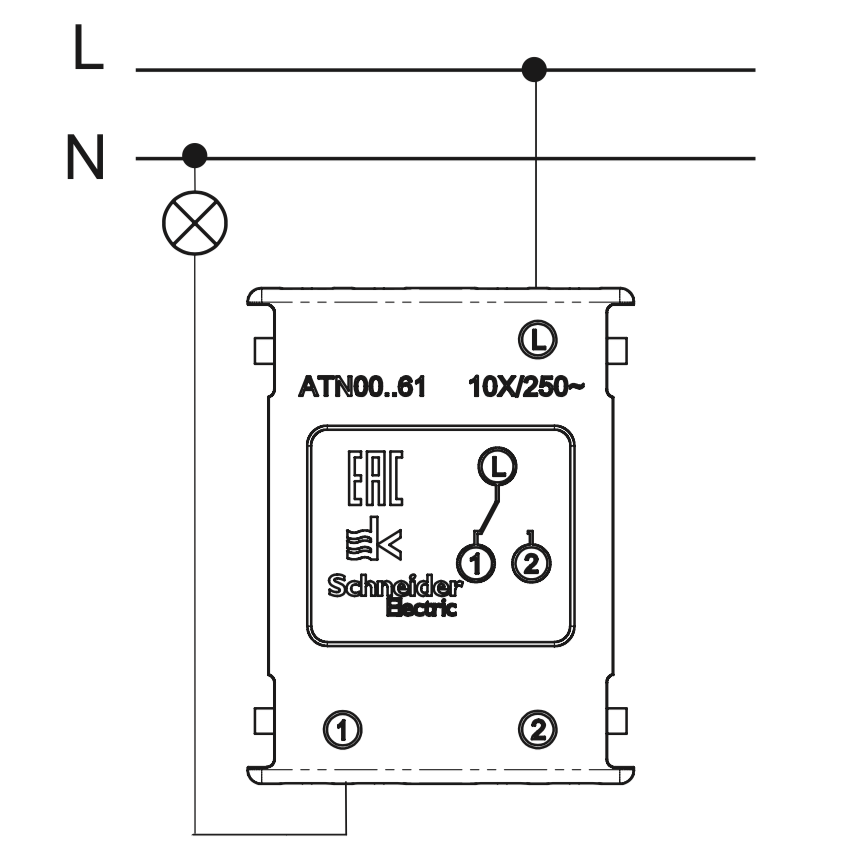

схема подключения выключателя проходного одноклавишного

Для более комфортного пользования осветительными приборами их нередко подключают к нескольким пунктам управления. Это позволяет включать и выключать свет в помещении из разных точек, что удобно, например при прохождении длинного коридора, на входе в который можно включить освещение, на выходе – выключить. Для решения такой задачи хорошо подходят переходные и перекрестные переключатели Schneider Electric.

Почему выгодно использовать автоматику от Schneider Electric

При монтаже освещения в квартире, частном доме или служебном помещении чрезвычайно важно использовать качественное и проверенное электрооборудование от известных производителей. Автоматика от Schneider Electric отличается простотой использования, надежностью, функциональностью, утонченным стилем и безопасностью. Изящный и одновременно простой дизайн выключателей этого бренда хорошо сочетается с любым интерьером. Продукция Schneider Electric создается из высококачественных материалов на современном оборудовании с использованием новых технологий. В покрытии этих изделий применяются фотоингибиторы, благодаря чему устройства сохраняют первоначальный внешний вид, даже пребывая в течение длительного времени под воздействием ультрафиолета. Одно из главных конкурентных преимуществ Schneider Electric состоит в том, что компании путем грамотного маркетинга удалось минимизировать затраты на выпуск и реализацию продукции, что делает ее доступной даже для самых экономных покупателей.

Как сделать управление освещением более удобным

Управление освещением в жилых, офисных и других помещениях может быть организовано с использованием обычных, проходных и перекрестных выключателей. Обычные – всем известные выключатели, с помощью которых включается и выключается свет в комнате из одной точки. Это самый простой способ управления осветительными приборами, основанный на соединении и разрыве электрической цепи при нажатиях на клавишу устройства. Несколько сложнее устроены проходные и перекрестные выключатели. Будет правильнее называть эти приборы переключателями, т. к. они не просто соединяют и разрывают электрическую цепь, но переключают потребители тока с одной линии на другую. Проходные переключатели позволяют регулировать освещение с двух точек. Дополнив цепь одним или несколькими перекрестными моделями, можно обеспечить возможность управления осветительными приборами в помещении с трех и более точек.

Проходные переключатели Schneider

Одноклавишный проходной переключатель внешне мало отличается от обычного выключателя, но в отличие от последнего имеет не 2, а 3 клеммы для подключения проводов. Для выполнения присоединений в схемах с такими устройствами обычно используется трехжильный кабель ВВГ 3 х 1,5, если внутренняя проводка медная, или АВВГ 3 х 2,5, если – алюминиевая. В некоторых случаях бывает удобнее использовать двухклавишные проходные переключатели, которые представляют собой два одноклавишных устройства, объединенных в одном корпусе. У этих выключателей 6 клемм для подключения проводов, поэтому коммутирование выполняется двумя трехжильными кабелями.

Как выполняется подключение проходных переключателей

В конструкции проходных выключателей Schneider Electric предусмотрены два неподвижных контакта и один подвижный, который коммутирует подключенный к нему проводник с одним из контактов. Такие устройства всегда работают в паре. Замыкание цепи происходит в том случае, когда два последовательно соединенных контакта обоих выключателей находятся в замкнутом состоянии. Для того чтобы выключить свет, достаточно изменить положение клавиши одного из выключателей. Когда контакты окажутся в разных положениях, цепь будет разорвана. Включить свет в следующий раз можно будет также любым переключателем. Такой способ управления освещением часто используется в служебных помещениях, но может быть удобным и для жилой комнаты, например для спальни, когда не нужно подниматься с постели, чтобы выключить свет, включенный при входе.

Перекрестные переключатели Schneider Electric

Схема с двумя проходными выключателями эффективна, но не всегда целесообразна с точки зрения экономии. Для ее реализации приходится прокладывать дополнительный двужильный провод, а если устройства размещаются в длинном коридоре, такое решение может быть достаточно затратным. Разумной альтернативой такому варианту подключения может быть схема с перекрестным (или реверсивным) переключателем Schneider Electric. С помощью этого устройства можно включать освещение с трех или более точек. Для работы такой схемы, помимо перекрестного, требуются два проходных выключателя. Реверсивный переключатель имеет четыре контакта – по два входных и выходных: на схеме, изображенной на корпусе устройства, входные нарисованы стрелками внутрь, выходные – наружу. Подвижные контакты, которые коммутируют линии между проходными выключателями, связаны между собой.

Где используется схема

Установив перекрестный выключатель в требуемой точке, например возле входной двери, можно управлять освещением из этого дополнительного пункта. По мере необходимости количество таких устройств можно увеличивать, добавляя тем самым точки, из которых пользователь сможет включать и выключать освещение. Схема с перекрестным переключателем хорошо подходит:

• для длинных коридоров, в которых есть входы в отдельные комнаты;
• маршевых пролетов между этажами;
• детских спальных комнат. Ребенок сможет выключать свет, не вставая с кровати;
• частных домов, когда есть необходимость модернизировать уличное освещение.

Другие способы подключения

Существует также простая экономная схема подключения проходных переключателей, когда непосредственно между двумя устройствами нет соединительных проводов. Каждый выключатель запитан из отдельной распределительной коробки. Количество осветительных приборов может быть любым. Использовать такой способ присоединения бывает выгодно, если в конце коридора или, например на маршевых пролетах установлены распределительные коробки (как обычно и бывает). Этот вариант уместен также, когда уже смонтировано обычное освещение, но возникла необходимость переоборудовать его для управления из двух точек. В этом случае для внесения изменений в схему не потребуется демонтаж проводки между светильниками. Достаточно фазный провод от ближайшей лампочки протянуть до одного проходного выключателя, а нулевой провод от последней лампы соединить с другим выключателем. Неподвижные контакты соединяют с фазой и нейтралью, взятыми из распредкоробок. Последовательность может быть любой, главное – одним проводом от лампочек не соединить клеммы подвижных контактов.

Как правильно выполнить монтаж выключателей Schneider Electric

Монтаж в стене электрической точки, например обычного, проходного или перекрестного выключателя, может показаться менее значимой процедурой, чем подключение оборудования. Однако от того, насколько правильно будет установлен переключатель, зависят не только удобство, но и безопасность его дальнейшего использования.

Установочная коробка. Перед монтажом собственно переключателей в стене размещают установочные коробки. Приступая к выполнению этих работ, следует убедиться, что вся электропроводка на обслуживаемом участке обесточена. Подготовка посадочного места и монтаж коробки осуществляются с помощью специальных инструментов – дрели или шуруповерта, коронки для сверления отверстия, крестовой и плоской отверток, монтажного и электротехнического ножей. Для удобства выполнения работ кабель в гофре должен быть с запасом длины.

Переключатель. Выключатели Schneider Electric устанавливают в монтажные коробки одним из способов: креплением винтами с помощью суппорта (монтажной пластины) изделия или с помощью крепежных лап. Второй вариант может использоваться как дополнительное крепление. Перед установкой переключателей зачищают жилы кабелей и делают разводку внутри коробок. С выключателя снимают клавишу и вынимают специальный адаптер с внутренней стороны детали (для серии Sedna). Зажимая кнопки быстрозажимных контактов пальцами, заводят жилы кабеля. Включатель заводят в монтажную коробку и фиксируют изделие.

Где заказать услугу подключения перекрестных и проходных выключателей

Обратившись в интернет-магазин Vivaset, вы можете заказать монтаж и подключение автоматики Schneider Electric, в том числе проходных и перекрестных переключателей. У нас можно заказать доставку товара по Москве или в любой регион России. Покупая электротовары в Vivaset, вы получаете множество преимуществ, включая возможность выбрать требуемое изделие из широкого ассортимента предлагаемой продукции от ведущих мировых производителей, а также индивидуальный подход к каждому клиенту. Мы поможем вам выбрать подходящий вид оборудования и ответим на любые вопросы, связанные с его эксплуатацией. Чтобы воспользоваться бесплатной консультацией менеджеров компании, свяжитесь с нами в онлайн-чате, по телефону +7 (495)-1-504-504 или через e-mail [email protected].

Схемы подключения проходных и перекрестных выключателей

Что такое проходной выключатель

В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

Область применения

1. Лестницы — выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату — включили свет, легли спать — выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
3. Коридоры — в начале коридора включили свет, прошли по коридору и на другом конце выключили.
4. На дачных участках — для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Схема подключения проходного выключателя: одноклавишного, двухклавишного

На чтение 9 мин Просмотров 2.3к. Опубликовано 11.09.2021 Обновлено 06.09.2021

Типовые кнопочные выключатели только замыкают и размыкают электрическую цепь. Проходное устройство имеет большее число выходов и перекидывает контакт в разные позиции. Часто такие приспособления используют для коридорного и маршевого освещения – они позволяют управлять светильником из разных точек помещения. Чтобы система работала корректно, нужно уметь подключать проходной выключатель.

Что такое проходной выключатель

Проходной выключатель коммутирует реверсные проводники. При изменении положения клавиш одна цепь размыкается, а вторая замыкается. Для управления одним светильником можно сформировать систему, состоящую из двух, трех и более выключателей.

Где применяется

Перекидной выключатель используют в бытовых целях и в общественных зданиях. Он хорошо подходит для помещений, имеющих большую протяженность или значительную площадь. Некоторые примеры использования:

• На лестничной площадке.
• В длинных коридорах и подобных помещениях, где устройства монтируют вдоль длинных стен, расположенных параллельно.
• В просторных комнатах. Устройство хорошо подходит для спальни, позволяя выключить свет, уже находясь в кровати.
• В подземном переходе.
• Для уличного освещения.
• В общественных местах большой площади (концертные залы, стадионы и т.п.).

Планирую поставить

16.87%

Проголосовало: 83

Выключатель отлично подходит для освещения лестниц в частных домах. Если при подъеме на второй этаж жилец включает люстру, ему не придется спускаться для ее выключения. Он может выключить свет, уже поднявшись. Такое управление может быть реализовано и с использованием датчиков-индикаторов движения, но они стоят дороже и не всегда корректно срабатывают.

Экономия электроэнергии

Возможность управления светильниками из разных точек

Удобство

Простая установка

Принцип работы

Внешний вид с наружной стороны у устройств такой же, как у привычных выключателей. Могут иметь одну, две или большее число клавиш.  Единственное различие – на них может наноситься знак из пары вертикальных треугольников.

Основное отличие – организация контактной группы. Если посмотреть на внутреннюю сторону, можно отметить большее число нижних клемм. Если у простой модели имеется по одному входу и выходу для подсоединения проводов, то у проходной есть дополнительный выход. У обычного устройства цепь может находиться лишь в двух состояниях – замкнутом и разомкнутом. Проходная модель производит переключение с одного контакта на другой.

Смонтировать систему освещения с такими устройствами несложно, но в распредкоробке появится большое число проводов. Из неудобств можно отметить отсутствие четкой позиции для определения состояния (включен или нет). Поэтому, прежде чем заменять лампочки или выполнять другие манипуляции, для безопасности стоит выключить питающий автомат.

Такой выключатель можно применять и как обычный. Для своего прямого назначения устройства монтируют в количестве нескольких штук на один светильник. При одиночной установке выключатель будет работать стандартно, просто прерывая цепочку и выключая свет. Такое использование практикуется редко – проходная модель стоит дороже, и при эксплуатации ее как обычной теряется смысл переплачивать.

При наличии навыков можно самостоятельно превратить стандартный переключатель в перекидной. В нем потребуется установить добавочный контакт.

Разновидности выключателей

Модели различаются числом кнопок: они бывают одноклавишными, двойными, тройными и так далее. При единственной кнопке устройство имеет одну клемму ввода и две – вывода. У двухклавишного устройства их соответственно 2 и 4.

Некоторые модели предназначены для наружной проводки, другие – для скрытой. Также они различаются по конструкции клеммных контактов: они могут иметь винтовые или пружинные зажимы. По исполнению корпуса изделия бывают накладными и встраиваемыми.

Валера

Голос строительного гуру

Задать вопрос

Также на рынке встречаются сенсорные модели. Подключать их несколько сложнее, чем обычные проходные переключатели. Они могут срабатывать от касания подушечкой пальца или иметь диммеры с плавной регулировкой свечения. Последний вариант отличается тем, что степень яркости зависит от длительности нахождения пальца на изделии.

Подключение проходного выключателя

Перед началом работы нужно подготовить схему подключения (в том числе в распредкоробке), сами выключатели и соединительные провода. Хорошо подходит для таких работ медный кабель с тремя однопроволочными жилами с сечением 1,5 мм² и пометкой «нг LS», указывающей на низкое дымовыделение и нераспространение возгорания. Число проводов зависит от количества выключателей и типа устанавливаемой аппаратуры. Однозначно нельзя применять для таких работ провода с многопроволочными жилами. Также следует взять индикатор, помогающий определить, куда подходит фаза.

Из двух мест

Такая схема хороша для бытового использования – при организации освещения коридора, лестничного пролета или спальни. В последнем случае выключатель света можно поместить в изголовье кровати. В распределительной коробке соединяют 4 кабеля. Два из них идут на выключатели, еще один – на люстру, и оставшийся – питающий провод с щиткового автомата освещения.

Простая схема с одноклавишными моделями реализуется так:

• фаза с вводного автомата освещения подается на ввод первого переключателя;
• та же самая фаза должна выходить со ввода второго устройства на светильник;
• второстепенные отходящие жилы с переключателей соединяют в распредкоробке;
• нуль и заземление идут сразу к светильнику.

Нажатие на кнопку любого переключателя разрывает цепь и тушит свет. Переход клавиши в другое положение замыкает ее, и светильник загорается.

Для двухклавишных моделей схема будет выглядеть иначе. Фаза в этом случае подсоединяется к обоим вводам первого выключателя. С вводов второго выходят проводники на люстры или светильники.

Валера

Голос строительного гуру

Задать вопрос

Распространенная ошибка – считать, что ввод всегда расположен с той стороны, где контакт всего один. У некоторых моделей это не так. Чтобы не допустить ошибки, стоит вызванивать устройство тестером или отверткой-индикатором. Монтаж самого переключателя в подрозетнике не составляет труда и выполняется по стандартному образцу.

Из трех мест

Такая схема подключения проходного выключателя, помимо двух соответствующих устройств, включает третий элемент – перекрестный. У него одинаковое количество вводов и выходов: у одноклавишных приспособлений – по 2, у двойных – по 4 и т.д. Такое строение нужно для соединения линий, которые будут контролироваться, крест-накрест. Если проходные модели имеют на передней панели эмблему из двух треугольников с поперечным стыком, то перекрестные – с продольным.

Для подключения в распаечной коробке нужно найти два второстепенных проводника от проходных устройств. Их рассоединяют и включают между ними перекрестный. Кабели, приходящие с первого проходного устройства, подключаются на вход, а ведущие ко второму – на выход.

Важно всегда проверять схему на перекрестных моделях. Часто бывает, что ввод и вывод у них расположены на одной стороне (сверху или снизу). Если не обратить внимания на этот момент, можно сделать грубую ошибку.

При желании схему можно расширять, добавляя в нее больше перекрестных устройств. Это позволяет управлять светильником с 4, 5 и более точек.

Монтаж двухклавишного проходного выключателя

Использование двухклавишного проходного выключателя позволяет управлять двумя светильниками. Это возможно благодаря большему числу контактов (их 6 – 2 ввода и 4 вывода).

Как и в других случаях, для их определения нужно предварительно выполнить прозвон или изучить прилагающуюся схему. Ведь не всегда контакты одного типа расположены на одной стороне.

При выполнении схемы из двух устройств фазы подсоединяют к обоим вводам первого переключателя. С вводов второго проводники идут на светильники.

Электрические схемы автоматического выключателя

— Do-it-yourself-help.com

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 ампер, 20 ампер, 30 ампер и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений распределительной коробки

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке панели обслуживания автоматического выключателя на 200 А. Выключатели устанавливаются в панели так, чтобы контакт был с одной из двух горячих шин, проходящих по центру коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключаются к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой схемы включает в себя 2 проводника и 1 провод заземления. Схема на 15 ампер обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двух автоматических выключателей на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 А, 120 В с общим нейтральным проводом. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов, расположенные в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи для нагрева, и он помечен черной лентой на обоих концах, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Выделенная схема на 20 ампер, подобная этой, используется для тяжелых бытовых приборов, таких как большие портативные оконные кондиционеры.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях.Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды, а также, возможно, в кухонных плитах.

Схема подключения

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку осушителя на 30 А. Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 ампер кабелем 10/3, а заземляющий провод включен для защиты от поражения электрическим током, которого нет в старой схеме.

Электропроводка для автоматического выключателя на 50 А, 240 В

Эта электрическая схема иллюстрирует установку автоматического выключателя на 50 А для цепи 240 В. Кабель калибра 6 для этой схемы имеет 3 проводника и 1 заземление. Такая схема на 50 ампер используется для новых установок кухонной плиты.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Проводка для изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи. В цепи на 15 А для этой цели используется красный провод в кабеле 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке.Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением провода заземления. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической распределительной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которую можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе жилища. Они также необходимы в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Больше похожих на это в справке «Сделай сам».com

Выключатель продолжает отключаться — покупатели спрашивают

Запрос на замену автоматического выключателя, когда

Как правило, вам следует вызвать замену выключателя или, по крайней мере, попросить электрика осмотреть выключатели, когда:

• Автоматический выключатель горячий на ощупь, немного тепла в целом нормально
• В панели выключателя чувствуется запах гари
• Автоматический выключатель срабатывает постоянно, даже после того, как вы сбросили его несколько раз
• Когда вы слышите жужжание или хлопок от выключателя
• При наличии видимых повреждений, например обгоревшего металла или изношенных проводов
• Если выключателю больше 30 или 40 лет

Почему срабатывают автоматические выключатели

Обычно автоматические выключатели срабатывают из-за перегрузки цепи, короткого замыкания или замыкания на землю.

Прерыватели

предназначены для срабатывания или, как некоторые говорят, срабатывания при возникновении подобных ситуаций. Они делают это в целях безопасности и вашей защиты.

Перегрузка цепи.

Одна из наиболее частых причин срабатывания выключателя — перегрузка цепи. Эта перегрузка — это, по сути, слишком большая мощность, проходящая через цепь, что приводит к ее отключению.

Слишком много устройств подключено к одной цепи

Если у вас слишком много приборов, подключенных к одной цепи, например, фен, утюг и т. Д.Тогда они могут перегрузить цепь. Если цепь перегружена и выключатель не срабатывает, может возникнуть пожар. Поэтому очень важно иметь выключатели и чтобы они работали правильно. Другими причинами, которые могут вызвать перегрузку, являются электрические обогреватели, лампы с несколькими лампами высокой мощности и т. Д.

Ослабленное соединение

Кроме того, ослабленные соединения, хотя и реже, могут вызвать срабатывание автоматического выключателя. Эти соединения могут быть там, где прибор подключен к старой и изношенной розетке, или винт, удерживающий провод, не затянут должным образом.Если резьбовое соединение, удерживающее провод, со временем ослабло, повторная затяжка резьбового соединения может решить проблему.

Короткое замыкание

Когда один провод, горячий провод, который часто бывает черного, красного или других подобных цветов, касается другого провода горячего питания или нейтрального провода, который обычно белого цвета, возникает короткое замыкание. Обрыв провода также может вызвать короткое замыкание.

Замыкание на землю

Когда горячий провод касается провода заземления, который обычно представляет собой неизолированный провод или зеленый провод с отсутствующей или поврежденной изоляцией, или когда горячий провод касается стороны металлической распределительной коробки или кабелепровода, происходит замыкание на землю.Это разновидность короткого замыкания. Помните, что короткое замыкание может быть в электропроводке дома, например, в стенах или в электрическом ящике, или в каком-либо предмете, подключенном к розетке, например, в лампе или другом приборе.

Электрики обычно легко обнаруживают и устраняют подобные проблемы.

С кем проконсультироваться? Электрик.

Электрики обычно могут диагностировать, почему выключатель продолжает быстро отключаться.

Как подключить автоматический выключатель GFCI? Схема подключения 1, 2, 3 и 4 полюса GFCI

Однофазные и трехфазные УЗО и схемы подключения GFCI и установка

GFCI или RCD, RCCB или ELCB?

• GFCI — это аббревиатура от « Ground Fault Circuit Interrupter »

RCD & RCCB

• RCD — это сокращение от « RCD
CC CC также известен как «Автоматический выключатель остаточного тока ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « прерыватель цепи замыкания на землю » или « GFI « прерыватель замыкания на землю »или ALCI « прерыватель тока утечки прибора ».

В Европе и Австралии то же самое известно как RCD «Прерыватель остаточного тока » или RCCB «Прерыватель остаточного тока », или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией RCD i.е. RCD + MCB , тогда он известен как RCBO «Автоматический выключатель остаточного тока с максимальной токовой защитой ». Их также называют предохранительными выключателями. RCD может быть определен как Current Operated ELCB , который известен как RCCB .

ELCB означает « прерыватель цепи утечки на землю », и он был заменен новейшим устройством УЗО из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

GFCI и RCD используются для защиты от поражения электрическим током в случае замыкания на землю и токов утечки, а также для отключения цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в местах с повышенной влажностью, таких как прачечная, кухня, спа, ванная комната и другие наружные установки.

Теперь у вас есть идея, поскольку мы собираемся показать различные схемы электрических соединений для однополюсных, двухполюсных, трехполюсных и четырехполюсных (однофазных и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными нормальными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, и он должен быть подключен к нейтральной шине в сети или к ней. не будет работать и должным образом защитить схему. Дополнительно, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

Подключение однополюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка была подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе прерывателя цепи замыкания на землю должен быть напрямую подключен к входящей нейтральной шине питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, под напряжением или фаза) напрямую подключается к входу GFCI, а выход подключается к линейному выводу обычной розетки / розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключена к шине заземления в распределительном щите сети.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью прерывателя GFCI на 20 А, и ее рекомендуется использовать в областях с повышенной влажностью, таких как ванные комнаты, кухня, спа и другие наружные применения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, правильного номинала автоматического выключателя и подходящего номинала переключателей и розеток.

Подключение двухполюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка была подключена и защищена двухполюсным автоматическим выключателем GFCI.

Как и на схеме выше для 1-полюсного выключателя GFCI, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в главном DB. Вход подключен к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключены к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А, 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует соблюдать ту же схему подключения, за исключением того, что только одна линия (L ₁ или L ₂ ) должна быть подключена как горячая к входной клемме GFCI.

Подключение трехполюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что гидромассажная ванна или гидромассажная ванна были подключены и защищены трехполюсным автоматическим выключателем GFCI.

Как мы знаем, при 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы должны быть подключены к нейтрали в соответствии с требованиями, указанными производителем и руководствами пользователя.

Это 4-проводная электрическая схема GFCI. Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в главной DB.Две линии от главного распределительного щита MCB как L ₁ и L ₂ (однофазный 240 В) были подключены к входу GFCI.

Как показано на рисунке, три выходные клеммы были подключены к блоку управления SPA с нанесенной маркировкой, т.е. средняя клемма — нейтраль, а первая и последняя — две линии, то есть L ₁ и L ₂ . Наконец, заземляющий провод от шины заземления был подключен к клемме заземления в блоке управления SPA.

Подключение четырехполюсного RCBO или автоматического выключателя GFCI (подключение трехфазного RCCB)

На трехфазной схеме подключения GFCI или RCD (RCCB) или RCBO показаны три линии (L1, L2 и L3) и нейтраль была подключена в качестве входа к RCCB от главной платы, за которой следует MCB, то есть защита от перегрузки по току.

Нижние четыре клеммы и провод заземления АВДТ были подключены к блоку управления гидромассажем в следующей последовательности. Красный (L1), желтый (L2), синий (L3), черный (нейтраль) и зеленый / желтый (земля / земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провода сечением 12 или 10 для каждой линии. Например, используйте провод 12 # или 4,0 мм ² для мощности до 12 кВт, трехфазный 415–480 В с максимальным током 18,2 А. Используйте провод 8 # или 6,0 мм ² для того же трехфазного СПА мощностью 12 кВт, 208 В, при максимальном токе 33,3 А. В случае более высокой мощности используйте провода правильного сечения в соответствии с таблицей и руководством по эксплуатации.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель подходящего напряжения и тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т.е. проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подключайте провода к правильной стороне розетки.
• Рекомендуется регулярное техническое обслуживание, проверка и тестирование портативного GFCI перед каждой операцией.
• Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в схемах подключения.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрали и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
• Автор не несет ответственности за любые убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете любую схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие схемы и руководства по монтажу проводки:

Как подключить двухполюсный автоматический выключатель легко и безопасно?

Вам нужна новая замена автоматического выключателя или вы добавляете удлинитель? В любом случае, если вы связаны с задачей его установки, лучше всего научиться подключать двухполюсный автоматический выключатель.

Вы можете сделать это, просто выключив питание, сняв крышку панели, зачистив провода цепи, подключив горячие провода к новому выключателю и, наконец, вставив выключатель в панель.

Хотя этот процесс кажется немного сложным, вы обнаружите обратное, когда закончите этот урок. Перед тем, как приступить к работе с электрической сервисной панелью, обязательно пригласите профессионального подрядчика или позвольте ему сделать это для обеспечения безопасности.

Что вам понадобится

Для установки двухполюсного выключателя не требуются самые дорогие инструменты на рынке. Вам нужно только обратить внимание на качество автоматического выключателя, а инструменты вы можете найти в обычном ящике для инструментов дома.Прежде чем приступить к подключению двухполюсного выключателя, необходимо иметь при себе необходимые предметы.

1. Автоматический выключатель 240 В

Двухполюсный выключатель имеет 240 вольт из-за двух горячих проводов, подающих по 120 вольт каждый. Электропроводка двухполюсного выключателя 240 В 30 А состоит из двух проводов под напряжением (черного или красного) и провода заземления (зеленого).

Планируя замену автоматического выключателя, вы должны изучить особенности, которые соответствуют требованиям к автоматическому выключателю.Например, ваша панель выключателя от компании-производителя Siemens. По конструкции ваш двухполюсный выключатель также должен быть производства Сименс.

Также убедитесь, что ваш выключатель соответствует вашей электрической системе. Например, не рекомендуется использовать двухполюсный выключатель для цепей на 110 Вольт.

2. Средства индивидуальной защиты

Средства индивидуальной защиты

послужат вашей защитой от поражения электрическим током, поскольку вы будете работать в зоне высокого напряжения. При установке выключателя вам потребуются следующие СИЗ:

• Защитите глаза защитными очками в случае вспышки дуги.
• Руки не должны касаться панели голыми руками, поэтому закрепите их изолированными перчатками.
• Наконец, в том месте, где вы стоите, на полу должно быть теплоизоляционное покрытие или, что еще лучше, надеть пару утепленных ботинок. Это мера предосторожности на случай замыкания на землю.PlusMinus Screwdriver

3. Отвертка PlusMinus

Отвертка этого типа лучше всего подходит для электрических панелей и клемм из-за своей гибридности.Это довольно удобно для винтов на вашей панели, будь то типа Philips или прорези. Он обладает высокой устойчивостью к соскальзыванию, что позволяет использовать его в ограниченном пространстве.

С другой стороны, вы все равно можете использовать обычную отвертку, если это единственный доступный инструмент. Если вы планируете использовать разные отвертки, я рекомендую использовать инструмент средней длины, который не соскользнет легко и имеет достаточную изоляцию.

4. Инструмент для зачистки проводов

Инструмент для зачистки проводов, также известный как инструмент для зачистки кабеля, используется для удаления защитных изоляторов с провода.Его конструкция предназначена для удаления пластикового изоляционного слоя и предотвращения повреждения медной проводки внутри.

Обычно существуют устройства для зачистки проводов, предназначенные для зачистки проводов 10-го калибра и 20-го калибра. В вашем случае вы будете работать с проводом 10-го калибра, поэтому купите инструмент, который точно зачистит проводку автоматического выключателя. Инструмент для зачистки проводов Uvital Wire — отличный пример этого инструмента.

5. Тестер напряжения

Наконец, для дополнительной безопасности используйте тестер напряжения, чтобы определить токоведущие части вашей панели, прежде чем возлагать на нее руки.

Также можно использовать мультиметр (аналоговый или цифровой). Одним из преимуществ мультиметра является то, что вы можете позже определить, правильная ли ваша проводка или наоборот.

Шаги по подключению двухполюсного выключателя

Теперь, когда вы собрали все необходимые материалы, приступайте к установке автоматического выключателя. Следуйте этим подробным процедурам, помня о своей безопасности.

Шаг 1. Выключите главный выключатель и проверьте ток

Отключите основной источник питания, отключив выключатель высокого тока, расположенный в самой верхней части панели.Затем осторожно открутите винты, удерживающие дверцу панели и крышку.

После того, как все внутренние провода ваших выключателей будут обнаружены, проверьте, есть ли еще ток, протекающий внутри ваших выключателей, с помощью тестера напряжения. Не прикасайтесь к сервисным ушкам, потому что они всегда находятся под напряжением. Убедившись, что в главном выключателе нет электричества, переходите к следующему шагу.

Шаг 2. Изучите проводку панели

Прежде чем прикасаться к любой проводке, связанной с установкой автоматического выключателя, найдите свободный слот, в который вы поместите двухполюсный автоматический выключатель.

Как я упоминал ранее, у нас есть два горячих провода или проводника, что делает наш двухполюсный выключатель для двух цепей.

С этим фактом, здесь задействованы только два провода под напряжением, за исключением случая, когда у вас есть миниатюрный автоматический выключатель (MCB), у которого есть четыре клеммы: 2 для входящего питания и 2 для исходящего питания.

Шаг 3. Зачистите провода цепи

С конца каждого горячего провода снимите примерно полдюйма защитной изоляции с помощью инструмента для зачистки проводов.Выполняйте эту процедуру, пока полностью не обнажите медные провода. Повторите процесс с зеленым заземляющим проводом и убедитесь, что все три провода имеют надлежащие калибры, чтобы выдерживать силу тока выключателя.

Шаг 4. Подключите двухполюсный автоматический выключатель

Как и на типовой схеме подключения двухполюсного автоматического выключателя, подключите два горячих провода к клемме автоматического выключателя — по одному на клемму соответственно.

Плотно затянув клеммные винты, вставьте выключатель в панель горизонтально.Вставьте конец прерывателя с выступами в пазы, затем вставьте другой конец в лезвия горячих шин, пока не услышите щелчок, указывающий на то, что он надежно закреплен.

Не забудьте прикрепить заземляющий провод к шине заземления. Вставьте зачищенный конец в свободный паз и затяните клеммные винты. В целях безопасности не помещайте несколько заземляющих проводов в одно пространство.

Шаг 5. Соберите панель выключателя

Теперь вы можете снова вставить мертвую переднюю крышку вместе с дверцей панели в корпус панели.Наконец, восстановите питание и проведите испытание цепи, подключенной к вашему новому двухполюсному выключателю.

Заключение

Вам понравилось на нашем уроке? Эта статья о том, как подключить двухполюсный автоматический выключатель, очень важна для такого мастера, как вы, благодаря простым шагам. Никогда не забывайте выключать питание перед тем, как взломать провода прерывателя, а в случае возникновения каких-либо проблем обратитесь к электрику.

Что вы думаете и комментируете по поводу этого урока? Пожалуйста, примите участие в разделе комментариев ниже и поделитесь, если вы найдете это полезным.

Установка субпанели

: соединительные цепи и выключатели

Расшифровка стенограммы видео:

На этом я закончил установку проводов во вспомогательной панели, идущей от главной панели. Итак, теперь я установлю кабельные зажимы на отдельные ответвления цепи. Я использую металлический зажим для кабеля с фиксирующим кольцом с резьбой; это дает более безопасное соединение. Работа в логическом порядке избавит вас от разочарований. Сначала я вставляю две сзади, пропускаю через них проволоку и затягиваю их, прежде чем проделать две спереди.Постарайтесь, чтобы все, что вы приносите с этого момента, было впереди того, что вы уже сделали. Так вы будете немного организованы. Опять же, когда вы затягиваете их, вы должны убедиться, что кабель лежит там хорошо и ровно, чтобы вы не повредили его.

Теперь, когда все провода в коробке, я начинаю готовиться к снятию оболочки и обнажаю все проводники внутри, которые мне нужно подключить ко всем различным шинам и автоматическим выключателям. Прежде чем отрезать какую-либо оболочку на проводах в панели, я делаю этикетки, используя обрезки оболочки для каждой отдельной цепи; тогда я могу просто надевать их по ходу дела — это будет быстрее и проще.Теперь я забиваю и снимаю все это.

При подключении цепей к двухполюсному выключателю на 240 вольт, если вы можете наклеить этикетку на оба проводника, которые будут подключаться, это будет меньше запутывать позже.

Что касается сечения провода, то есть минимумы, но на самом деле нет максимума. Единственное ограничение, связанное с размером провода, когда вы собираетесь больше, чем требуется, — это размер разъема, к которому вы подключаете провод. Я укорочу их, если смогу; Я собираюсь обрезать их оба, но я буду придерживаться этого, зная, что он был обозначен как цепь освещения номер один.Я сначала сниму с него ярлык и сделаю с ним то же самое.

Итак, теперь, когда у меня гигантский беспорядок, я собираюсь его убрать. Наименее вероятным проводом, который нужно перенастроить или отсоединить в данном конкретном случае, является провод заземления, поэтому я начну с них в первую очередь. Обычно я с самого начала помещаю все в один угол. Чтобы собрать всю землю в одном углу, вам, возможно, придется проплести их или переместить провода. Нет ничего плохого в том, чтобы делать плавные изгибы по радиусу. Вот где аккуратность и чистота действительно могут принести дивиденды в восприятии качества вашей работы.На панели обычно инспектор по строительству внимательно следит за тем, что вы сделали. Более чистая работа вселяет больше уверенности в том, что вы сделали во всем доме.

Теперь, когда территория отошла в сторону и все сложено в один угол, я действительно начинаю собирать все это в связку. Я использую пару стяжек. При желании можно связать его с землей из корма; это ничего не беспокоит. Это более жесткая проволока, поэтому она может помочь удерживать их на месте.У меня есть шесть заземляющих проводов, которые мне нужно подключить, так что я отключаю шесть из них сразу. Когда вы выполняете заземление или какое-либо другое соединение, имеет смысл подвести их как можно ближе к точке подключения от основного фидера. То же самое и здесь, на нейтральном баре. Это не имеет большого значения, но если неисправность идет сверху вниз, чем короче расстояние, тем быстрее может сработать выключатель. С каждым из этих последовательных заземляющих проводов я поднимаюсь чуть выше.Я делаю изгиб внизу, и когда я подхожу к тому месту, где мне нужно, я складываю его под углом 90 градусов и обрезаю примерно на дюйм. Тогда я могу просто заправить его, красиво и аккуратно.

Я делаю то же самое с нейтралью на нейтральной шине. Поскольку они все довольно хорошо связаны и собираются в одно и то же место, я начинаю сгибать их последовательно ниже, чтобы сделать это немного быстрее, а затем обрезаю их. Так как я раздел их всех сразу, я постараюсь кормить их всех одновременно, чтобы он оставался аккуратным и аккуратным.Возможно, вам придется немного отрегулировать их, чтобы они выровнялись, но по большей части вы можете просто вставить их и затянуть. Это все нейтральные на этой стороне. Мне нужно сделать еще один на другой стороне, но я оставлю его отдельно, потому что он может в конечном итоге стать питающим напряжением 240 вольт, и с этой стороны будет намного легче добраться до него. Нейтральные автобусы довольно часто устанавливают с одной стороны немного иначе, чем с другой. У этого ушки немного больше, поэтому, если вы используете более крупное оборудование — нет.Провод № 10, № 8, № 6, что-то в этом роде — у вас будет отверстие под винт побольше, чтобы в него вставить.

Теперь все, что мне осталось сделать, это установить выключатели и все подключить.

Это двухполюсный выключатель, который я установлю для потолочного обогревателя. Сзади у него есть небольшой зажим, который сидит на этой направляющей, и эти два укола зажимают шины, идущие посередине. Одна сторона подключена к красной ножке 240-вольтового фидера, а другая сторона — к черной ножке. Вы можете сказать, на какой стороне, по их ориентации.С двухполюсным выключателем он фактически подключается к обоим из них одновременно. Я пытаюсь выровнять нагрузки на обоих полюсах, чтобы они были относительно одинаковыми. Это может быть сложно, но нагрузка на освещение делится более или менее пополам, а розетки, которые я буду использовать, более или менее разделены пополам. Итак, я постараюсь распределить эту нагрузку равномерно, варьируя, где я размещаю выключатели для этих отдельных нагрузок. Я начинаю с розетки на первом полюсе. Следующий вниз будет на противоположном полюсе, так что я могу сложить их вместе.Когда они ровные, это выглядит красиво, но когда вы помещаете их в одно и то же положение по горизонтали, они питаются только с этой одной стороны. Итак, что я сделаю, чтобы они кормились равномерно, так это поставлю первый здесь, а следующий прямо под ним.

Теперь выключатели вставлены, я могу подключить провода под напряжением. Чтобы я не забыл, на что я смотрю, когда приходит время составлять график выключателя для крышки панели, как только я достаю провод там, где мне нужно, я просто беру этикетку и сдвигаю ее.Я держу его на месте и обрезаю лишнее, снимаю то, что мне нужно, и устанавливаю соединение. Вы можете оставить этикетку на месте, чтобы можно было перейти к ней и составить список, не возвращаясь ни за чем.

Этот № 10 представляет собой 240-вольтовое соединение для потолочного обогревателя. Я буду использовать и белый, и черный, и запустить их одновременно. Если вы знаете, что у вас нужная длина, вы можете вытащить прерыватель и установить соединение. Это могло быть немного проще. Затем вы можете просто вставить его на место.

Это последнее соединение, которое я установлю для того, что я пробегал до сих пор. Это будет кормить столовую пилу.

Последнее, что нужно сделать, прежде чем я назову это завершенной работой, — это промаркировать крышку и установить ее. Судя по этикеткам, которые я оставил на проводах, я могу просто заполнить его. Я вытаскиваю соответствующие заглушки, или в данном случае скручивания, чтобы крышка подходила к тому, что я уже сделал. Я использую отвертку. Для этого мне нужно четыре, а затем три с той стороны. Поскольку гипсокартона еще нет, покрытие останется немного гордым лицевой стороной панели.

Посмотреть другие видео из этой серии видео только для участников:

Автоматические выключатели

и как заменить автоматический выключатель

Обычно автоматические выключатели не нуждаются в замене. В отличие от предохранитель, автоматический выключатель предназначен для сброса. Иногда автоматический выключатель может сломаться или выйти из строя, что приведет к необходимости замените его новым выключателем. В большинстве жилых домов есть главный автоматический выключатель и отдельные выключатели ответвления, которые подключиться к разным частям дома.Если ваш автоматический выключатель требует замены, вам нужно будет выполнить следующие действия на как заменить автоматический выключатель.

Чтобы заменить обычный бытовой автоматический выключатель, который размещен в обычном 2-полюсном главном выключателе с параллельной цепью отсеков, вы сначала отключите все ответвления цепи выключатели, а затем главный автоматический выключатель. Никогда не предполагайте выключатели выключены; нужно проверить напряжение на соседних выключатели, чтобы убедиться, что панель выключателя не работает.

Далее снимаем крышку панели. Это даст вам доступ к выключатели ответвления, но не отсек главного выключателя. Делать не пытайтесь снять крышку главного выключателя; это должно должен быть доступен только сертифицированному электрику. Вы можете заменить выключатель, просто сняв крышку панели.

После того, как вы сняли крышку, вы можете отсоединить провод. от неисправного прерывателя и вытащите его в сторону.Теперь, осторожно извлеките неисправный автоматический выключатель из его положения. Обратите внимание на то, как выключатель входит в панель и фиксируется положение, чтобы можно было вставить новый автоматический выключатель. правильно. В перевернутом и боковом положении обычно нет Работа. Затем вставьте новый автоматический выключатель.

Пока у вас открыта монтажная панель, проверьте другую ветвь. цепи, чтобы убедиться, что они правильно установлены, и затянуть все незакрепленные детали.Установите крышку панели и убедитесь, что все переключатели ответвленной цепи находятся в положении «выключено». Перейти к включите главный автоматический выключатель, а затем включите каждый индивидуальный выключатель ответвления отдельно. Проверить цепи, чтобы убедитесь, что они работают правильно, и оставайтесь на месте.

Если заменяющая цепь работает правильно, значит, вы законченный. Если у вас все еще есть проблема с цепью, вы можете для проверки электрических устройств, связанных с цепью, или проконсультируйтесь со специалистом для получения дополнительной помощи.

Новые и устаревшие выключатели для замены можно приобрести в Интернете по адресу https://www.relectric.com.

Домашняя проводка 101: Работа с автоматическими выключателями и предохранителями

(DepositPhotos)

Вам не нужно быть главным электриком, чтобы владеть домом, но каждый домовладелец должен знать основы того, как работает электрическая система в его доме и что делать, когда этого не происходит.

Планируете ли вы решать проблемы с электропроводкой в ​​своем доме или предпочитаете доверить их профессионалам, сброс сработавших автоматических выключателей и замена сгоревших предохранителей — это то, что каждый домовладелец должен знать, как делать.

Общие сведения о сервисных электрических панелях

Домашняя сервисная электрическая панель. Электрическая сервисная панель представляет собой металлический ящик, установленный на стене или снаружи вашего дома, который содержит автоматические выключатели или предохранители для управления проводкой в ​​вашем доме.

Панель может также включать главный выключатель или главный предохранитель для отключения всех цепей, управляемых панелью. В противном случае магистраль в доме может быть расположена у электросчетчика или в другом месте вашего дома.

Назначение автоматических выключателей и предохранителей — ограничить количество электричества (выраженное в амперах или «амперах»), которое может проходить через провода электрической цепи, чтобы предотвратить возгорание и поражение электрическим током.

Максимальное допустимое количество ампер до срабатывания выключателя или срабатывания предохранителя указано на автомате или предохранителе и обычно составляет от 15 до 30 ампер для стандартных цепей на 110 вольт.

Убедитесь, что вы сухие и стоите на сухой поверхности, прежде чем работать с электрической сервисной панелью или выполнять любые другие электромонтажные работы.

Выключение автоматического выключателя в электрической сервисной панели.

Как включить и выключить питание цепи

Каждая цепь должна быть помечена рядом с выключателями или предохранителями или на внутренней стороне дверцы сервисной панели, чтобы указать, какой прерыватель или предохранитель контролирует проводку в каждой части вашего дома.

Если цепи не промаркированы, вам придется перевернуть выключатели или откручивать предохранители один за другим, пока не найдете тот, который управляет цепью, которую вы хотите включить или выключить.

Чтобы отключить питание электрической цепи, поверните выключатель в направлении наружу панели или открутите предохранитель. Чтобы снова включить питание цепи, нажмите выключатель автоматического выключателя по направлению к центру коробки или вверните предохранитель обратно.

Одиночный и двойной автоматические выключатели на 20 А.

Как сбросить сработавший автоматический выключатель

Когда срабатывает автоматический выключатель или перегорает предохранитель, это обычно происходит из-за скачка напряжения, превышающего номинальную силу тока автоматического выключателя или предохранителя. Это могло быть результатом:

• Перегруженной цепи со слишком большим количеством электрических устройств на ней.
• Неисправная проводка, например короткое замыкание в проводе или неплотное соединение.
• Короткое замыкание в приборе, осветительной арматуре, лампе или другом электрическом устройстве.
• Молния или скачок напряжения в основной линии, ведущей в дом.

Также возможно, что автоматический выключатель или сам предохранитель неисправны и нуждаются в замене.

Важно не повторно запускать автоматический выключатель или заменять предохранитель, поскольку обычно это признак проблемы с проводкой, которую необходимо отремонтировать, чтобы предотвратить возгорание или поражение электрическим током.

Для сброса сработавшего автоматического выключателя:

• Отключите электрические устройства: Если автоматический выключатель сработал из-за перегрузки цепи, выключите или отсоедините все электрические устройства в цепи перед сбросом автоматического выключателя, чтобы предотвратить его повторное срабатывание.
• Найдите сработавший выключатель: Переключатель на сработавшем выключателе будет находиться рядом с положением выключения или между положениями включения и выключения.
• Выключите прерыватель: Полностью переключите прерыватель в положение «выключено» (подальше от центра распределительной коробки).
• Включите выключатель: Переведите выключатель обратно в положение включения (по направлению к центру коробки панели).
• Тестовая цепь: Включите осветительный прибор или лампу в цепи, чтобы убедиться, что в цепи есть питание.

Если цепь продолжает отключаться, это означает, что либо проблема с проводкой, которую необходимо отремонтировать, либо сам прерыватель неисправен и требует замены.

No related posts.
