Схема подключения двухклавишного выключателя на две лампочки: разбор, рекомендации по установке

13.05.2016 / Двухклавишные

С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К»:

• Корпуса;
• Клавиш;
• Клеммников.

[attention type=yellow]В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.
[/attention]
Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов

для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

[attention type=red]Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.
[/attention]
Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это

не меняет особенностей монтажа и их подключения.

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

Разъяснения: фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

• отвертки: одна – крестовая, другая – с прямым шлицем;
• монтажный нож;
• уровень;
• пассатижи;
• бокорезы;
• молоток;
• зубило.

[attention type=yellow]Последние два инструмента используются для создания отверстия в стене.[/attention]

Список материалов:

• выключатель;
• электропровода с сечением от 1,5 мм²;
• монтажная коробка для выключателя;
• клеммники или винтовые затяжки;
• изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.

[attention type=red]Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности![/attention]

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

• не сильно, если провода смонтировали открытым способом;
• сильно, если закрытым.

При последнем варианте заново делаются штробы и прокладываются провода.

Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

[attention type=green]Учитесь делать все собственноручно – в жизни пригодится![/attention]

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам.

Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Схема подключения двойного выключателя на 2 лампочки в люстре

Оглавление:

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией “2 Схемы.ру” одноклавишных. Но так как в комментариях эта тема поднимается довольно часто – внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован – понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

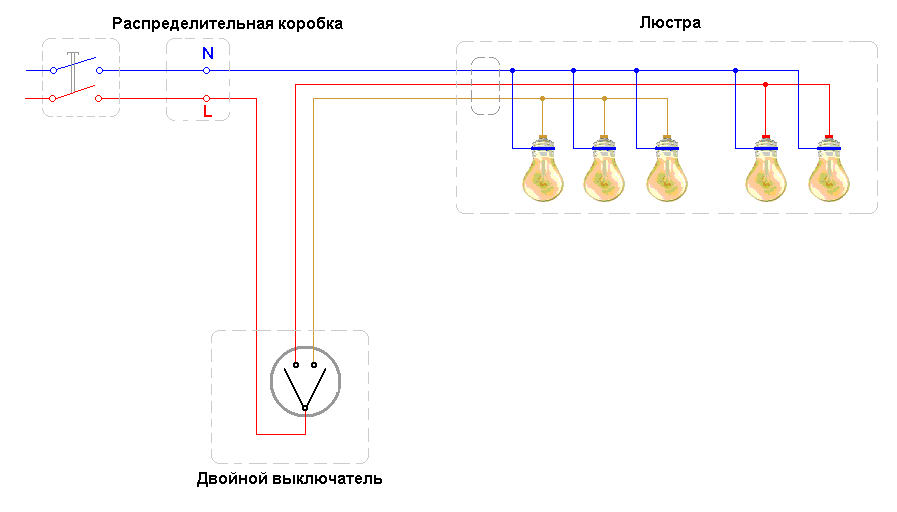

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя – смотрите на фото:

В данном переключателе есть 4 пары контактов.

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

Как подключить две лампочки к одному выключателю

Довольно часто встречаются ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно.

А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату экономит материалы, время и силы, так как не придется устанавливать второй выключатель, прокладывать лишние провода, проделывать дополнительные отверстия и пазы в стенах.

Содержимое

• Подготовительные работы
• Устройство переключения
• Схема с двухкнопочным выключателем
• Схема с однокнопочным выключателем

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и распределительную коробку для коммутационного аппарата, по-другому ее еще называют розеточной коробкой:

• Если стены в вашем помещении выполнены из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную коронку с зубчатыми краями и проделайте отверстие. Вставьте в него распределительную коробку и закрепите ее к стене с помощью саморезов.
• Для бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой на бетонных поверхностях. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, работы по установке отверстий выполняются одновременно с кладкой штроб. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и удалить. Канавки – это канавки в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и долото. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостатком этого метода чипирования является то, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что канавки можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не представляется возможным, а работать болгаркой в ​​углах практически невозможно. комната. Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстрый, удобный, канавки более-менее ровные.
• Штроборез. Это идеальный инструмент для такого рода работ. Работает эффективно, безопасно и быстро. Канавки ровные, пыли нет, так как канавкорез подключен к строительному пылесосу. Им удобно работать, инструмент не издает сильного шума. Единственный недостаток – высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении стен с помощью перечисленных выше инструментов рассказано в этом видео:

В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.

Коммутационное устройство

Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства. Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепи между питающей сетью и светильником нет, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.

Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

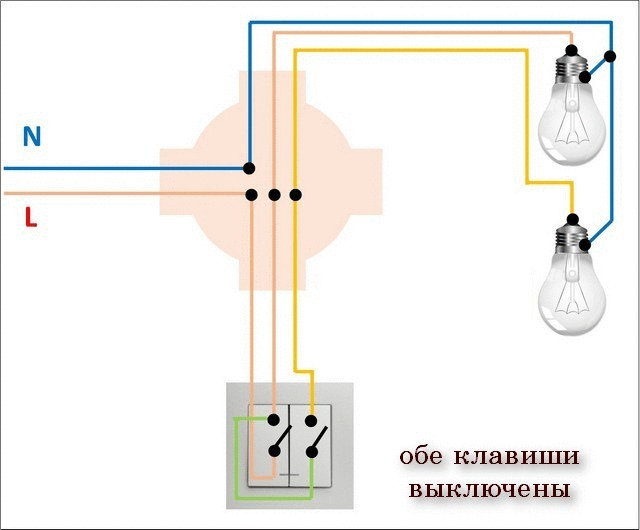

Схема с двухкнопочным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, другой в коридоре.
• Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
• Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.

Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.

В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.

Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас этого еще нет, то вам придется отключать водяной автомат по квартире. Проверяем отсутствие напряжения и приступаем к работе.

В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.

В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.

Подробная схема с двойным выключателем рассмотрена в этом видео:

Схема с однокнопочным выключателем



Все абсолютно то же самое, только в этом случае в распределительную коробку приходят четыре двухжильных провода — один от питающей сети, второй от однокнопочного выключателя и два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода присоединяется к нулевым жилам ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• жила от отходящего контакта выключателя подключается к двухфазным жилам светильников.
