Как установить реле давления для глубинного насоса: Реле давления воды: подключение, регулировка

Схема подключения автоматики к глубинному насосу для скважины позволит проделать подключение самостоятельно

24 Марта 2022

Просмотров:  2828893527

Время чтения:  11 минут

Содержание

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Схема подключения реле давления РД5 и защиты LP/3

Схема смешанного подключения блока автоматики и реле давления

Подключение глубинного насоса к электропитанию через реле давления

Схема для погружного скважинного насоса

Схема для поверхностного скважинного насоса

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Автоматическая панель для скважины: варианты, принцип работы, схемы

Плюсы и минусы в использовании модульной автоматики

Как сделать водяной насос своими руками в домашних условиях

Колодезный насос с автоматикой: особенности функционирования, подключение

Как поднять воду на высоту без насоса

Коротко о главном

Если Вы живете в частном доме, и не подключены к центральному водоснабжению, выход – колодец или скважина. В них опускается глубинный насос, который выкачивает определенное количество воды за один раз. Для большего удобства рекомендуется подвести к насосу автоматическую панель. Поможет подробная схема подключения автоматики к глубинному насосу для скважины.

Автоматическая панель

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Мастера по изготовлению оснащают собственников частных источников насосной аппаратурой, упрощающей поставку воды в дом. Разрешено покупать автоматический блок отдельно.

Аппаратура защищает насос от:

• использования при помощи типа «сухой ход», если в скважине отсутствует вода;
• перебоев в напряжении;
• сетевых перенапряжений;
• перебоев забора жидкости.

Во время использования блока регулирования гарантируется плавность включения и выключения устройства выкачивания воды. Управляющая станция поддерживает стабильный натиск нужного объема в магистрали поставки жидкости.

Подключение насоса к электропитанию

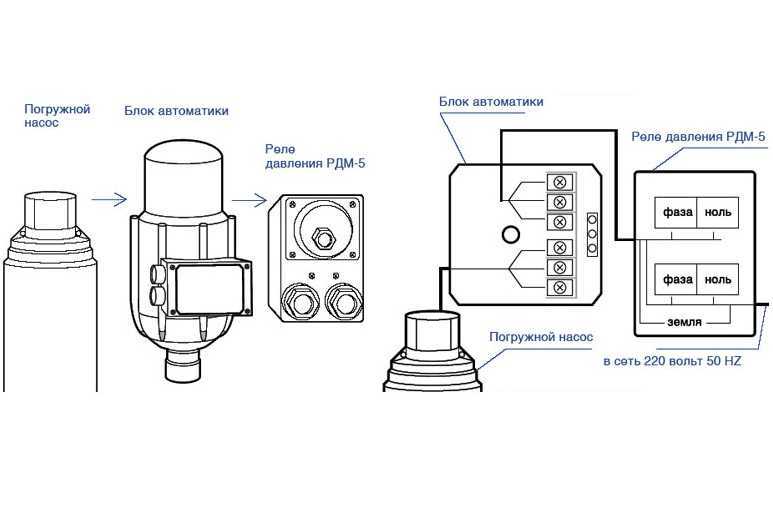

Схема подключения реле давления РД5 и защиты LP/3

При смене автоматического блока на защитное реле РД5 появляется возможность уменьшить траты на оборудование личной скважины. Установка контактора позволяет упростить схему, не уменьшая при этом эффективность самого монтажа. Дешевизна данного аппарата привлекательна для собственников самостоятельных источников. Недостаток подобного метода – нужно собственноручно включать глубинное устройство выкачивания воды после того, как она прекратит функционирование.

Чередование соединений с реле давления РД5 благоприятствует прекращению работы помпового приспособления при уменьшении натиска. Останавливается насос даже если жидкости в системе нет.

Схема подключения реле давления

Схема смешанного подключения блока автоматики и реле давления

Чтобы не допустить использование помповой установки по типу «сухого хода», которое имеет способность вывести из равновесия рабочую насосную станцию, эксплуатируется автоматическая панель. Беспрерывное функционирование приспособления, поставляющего воду, гарантируется монтажом блока системы давления. Для добавочного устройства прилагаются возможности защиты системы при резком уменьшении водяного напора.

Разновидности гидроконтроллеров разнятся принципами своей работы. Наиболее надежным считается датчик уровня, который встраивается при встраивании в скважину. Электрический прибор следит за переменами объема воды в шахте, обеспечивая при этом прекращение работы устройств при уменьшении параметров. Наилучшей гарантией будет поплавковый выключатель.

Схема смешанного подключения

Схема смешанного подключения включает в себя установку:

• гидроприбора для скважин центробежного действия;
• расширительной емкости объемом более 55 л;
• обратного вентиля, который упрощает пуск помпы методом удержания жидкости;
• реле давления, следящее за измерениями водяных струй;
• манометр;
• поплавковый датчик;
• гидроконтроллер.

Подключение глубинного насоса к электропитанию через реле давления

Собственники, желающие сэкономить, не пользуются автоматической панелью, подключаясь с участием реле натиска. Сберегательное приспособление используется для возможности отключать насос при наполнении водой верхнего предела и восстановлении запуска при уменьшении показателя.

Алгоритм действия водопроводной системы при данном методе подсоединения:

• реле начинает действовать во время уменьшения натиска в магистрали;
• устройства получают команду запуска насоса, заполняется расширитель, подведенный к трубопроводу;
• помпа отключается при наивысшем натиске в накапливающем резервуаре.

Реле давления воды

Схема для погружного скважинного насоса

Первым делом нужно определиться – насос будет в колодце или скважине?

Если до 8 м – аппарат прикрепляется поверхностно, а если глубже – пробуривается специальное отверстие.

Прежде, чем опустить насос, при помощи мерного кабеля проверяют глубину нахождения воды.

Алгоритм подведения агрегата самостоятельно:

• выбор модели исходя из технических характеристик;
• крепление шнура с электрическим кабелем автоматики;
• крепеж оголовка к гидроприбору.

Самые распространенные винтовые модели. Они имеют ряд достоинств:

• низкая стоимость;
• наличие запасных помп;
• синхронность с автоматикой;
• высокая производительность.

Такие гидроаппараты состоят из графиков, которые обозначают соотношение напора и литража воды.

Погружной насос для накачивания воды

Схема для поверхностного скважинного насоса

Правилами разрешен монтаж станции наверху. В таком случае используют схему для поверхностного глубинного насоса, который лучше всего поместить возле источника воды. Основным достоинством данной установки является вольный доступ к агрегату при необходимости ремонта.

Использование данного приспособления для накачивания воды довольно простое. Оснащают скважину насосом, помещают трубку в расширитель, запускают панель автоматики, нажимают «Пуск».

Наиболее удобное расположение для лучшего результата:

• поблизости от скважины или колодца;
• в закрытом, вентилируемом здании;
• там, где крепкий фундамент.

Схема для поверхностного прибора накачивания воды

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Если Вы купили прибор для выкачивания жидкости, и планируете произвести подключение своими силами, Вам нужно действовать согласно схеме.

Развернутая схема подключения гидроаппарата к частному дому

Рассмотрим более детально:

• Обратный вентиль не позволяет жидкости вытекать в скважину во время отключения прибора.
• Необходима труба. Лучше всего выбирать материал полиэтилен. Этот материал способен выдерживать высокое давление. Необходимый размер труб лучше всего узнать, произведя вычисления.
• Оголовок для скважины. Изготавливают из пластика, чугунного литья или стали. Стальные или чугунные отличаются повышенной надежностью и выносливостью.

Оголовок помогает при решении нескольких вопросов:

• провод, водопровод и гидроприбор подлежат крепкой фиксации;
• надежная защита от загрязнений;
• скважина защищена от промерзания.

Скважинный оголовок

• Шаровые краны. Помогают убирать давление при смене картриджа на фильтре.
• Колба картриджа помогает избежать большого количества загрязнений.

Как наиболее верно выбрать резервуар для расширителя

В случае, когда число потребителей равно трем, а вмонтированный аппарат выкачивания жидкости может производить не более, чем 2 кубометра в час, лучше всего брать емкость более 20 литров.

Чем больше число потребителей – тем выше литраж резервуара.

Запустить насос:

• При помощи манометра проверьте давление в резервуаре. Если примерно 1,5 – 2 атмосферы – достаточно.
• Открутите любой кран, и убедитесь, что аппарат функционирует. Дождитесь, пока вода будет течь без воздуха.
• Закрутите смеситель. Насос должен поработать еще некоторое время, и выключится сам.

Обзор расширительных резервуаров

Автоматическая панель для скважины: варианты, принцип работы, схемы

Автоматика состоит из электроники, манометра и гидроаккумулятора или модуля. Автоматика отвечает за:

• управление электрическим гидроаппаратом;
• предотвращение гидроударов в трубопроводе.

Принцип функционала

Основывается на включении и выключении насоса, в зависимости от перемен водяного натиска, скорости напора и высоты водяного столба.

Когда в использование идут погружные гидропомпы, в водомагистраль встраивается отдельная панель управления и гидроаккумулятор, но в случае модернизированных моделей все совмещено вместе.

При использовании поверхностных устройств – формируется насосная станция, которая очень удобна в эксплуатации.

Виды автоматики

Можно разделить на три группы от самых простых до более сложных.

Группа первого поколения. Наиболее простое управление, которое состоит из:

• реле давления;

• гидроаккумулятора;
• манометра.

Манометры для определения давления воды

Группа второго поколения. Модели имеют более расширенный функционал, все настройки выполняются при помощи электроники, все смонтировано в одну панель управления.

И третья группа – самая современная. Имеет достаточно расширенные функции, отличается надежностью и долговечностью.

Плюсы и минусы в использовании модульной автоматики

Из достоинств выделяем широкий функционал и компактность – все собрано в одной панели, плюс увеличивается время функционирования насоса.

Минусы – это дороговизна моделей третьего поколения, взаимосвязанность с сетевыми перегрузами.

Как сделать водяной насос своими руками в домашних условиях

Водяной насос – механизм, необходимый для собственных домов и дачных участков. Если любите экономить и мастерить все своими силами – почему бы не соорудить прибор самостоятельно.

Наиболее простой вариант – помпа без перелива жидкости. На сборку тратится минимум времени, и материалы практически всегда есть в наличии, а именно:

• пластиковые бутылки с пробками, понадобятся только горлышки;
• шланг;
• трубка.

Насос простой конструкции своими руками

Такой изготавливается при помощи пластиковых труб и:

• два обратных вентиля;
• резина;
• два болта и гайки 6 – 8 мм;
• заглушки, отводы, уплотнители;
• хомуты, зажимы.

Приспособление со сливом через ручку

Элементарная модель, которая поднимает водяной уровень по штоку поршня, изготовленному из пластмассы.

Прежде, чем мастерить гильзу гидроаппарата, нужно для начала обеспечить основу. Отрезаем от трубы кусок диаметром 50 мм. Далее на нижний конец вставляется вентиль в виде лепестка. Заглушку с установленным вентилем прикрепляют саморезами. Там, где гильза соединяется с заглушкой – уплотняется с помощью герметика.

Колодезный насос с автоматикой: особенности функционирования, подключение

Сам по себе насос – это механизм, который выкачивает жидкость. Автоматика необходима для удобства. С ее помощью не придется без конца бегать, чтобы включить и выключить приспособление.

Автоматику можно поделить на простейшую, с автоматическим реле и электронную, современную.

Колодезный насос с автоматикой

Самая простая автоматика. Зависит от уровня наполненности источника. Самые распространенные регуляторы наполнения – поплавковые выключатели и блокираторы сухого хода. Данный блокиратор включает в себя несколько контактов.

Плюсы использования:

• простота устройства;
• недорогая стоимость;
• надежность;
• эффективность.

Недостатки:

• недостача функций;
• сложность в настройках.

Автоматическое реле

Достаточно простое в своей конструкции, недорогое и легкое в настройках. Недостатков практически не имеет, довольно популярное в использовании.

Продвинутая автоматика

Очень эффективна и многофункциональна. Способна к анализу степени давления и может включать прибор накачивания жидкости в любое время.

Монтаж автоматики для скважинного насоса можно произвести как самостоятельными силами, так и прибегнуть к специалистам. Если автоматика электронная – лучше не рисковать, и не устанавливать самостоятельно. Доверьтесь опыту профессионалов. Если что – то пойдет не так, покупка новой автоматики обойдется в разы дороже, чем заплатить специалисту. Если решились устанавливать самостоятельно, важно знать схему подключения автоматики к глубинному насосу.

Продвинутая автоматика на водяной гидроаппарат

Как поднять воду на высоту без насоса

Если во дворе расположен колодец – воду без приспособления выкачивания можно поднять ведром.

Имеете собственную скважину – без насоса не обойтись. К примеру Насос скважинный DAB CS4.  Но что делать, если нет электричества? Тогда в помощь механические помпы для накачивания.

Углубимся немного в историю.

Архимедов винт

Он являет собой цилиндр, внутри которого находится винт. Этот механизм был придуман очень давно, еще до нашей эры. Его крутили рабочие или животные.

Пример Архимедового винта

Способ гидротарана Монгольфье

Был придуман в 1797 году. Принцип функционирования заключается в том, что во время внезапного перекрытия потока воды в трубе, жидкость через обратный вентиль с помощью давления выливается в гидрорезервуар.

Гидротаран Монгольфье

Аэролифт

Метод придумал в 1797 году немецкий инженер. Это один из видов струйной помпы. Основой для поднятия воды выступает воздух. Это перпендикулярная труба, которая опускается в воду. К нижней части прикрепляется шланг.

Аэролифт можно изготовить своими руками

Поршневой насос

Это труба с системой обратных вентилей, цилиндр, внутри которого находится и движется поршень.

Поршневые водяные помпы

Коротко о главном

Глубинный гидроприбор для собственного дома – неотъемлемый атрибут, без которого нереально комфортное существование. Во избежание беготни без конца для включения и выключения помпы необходимо иметь представление, куда ставиться автоматика для скважинного насоса и уметь ее подключать. Для этого существуют подробные схемы подключения глубинного насоса к автоматике. С их помощью почему бы и не попробовать подключение самостоятельными силами.

А как Вы считаете, удобнее пользоваться глубинным насосом с автоматикой?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Реле давления воды для насоса схема подключения и принцип работы

Автор Александр На чтение 6 мин Просмотров 5.9к. Опубликовано 11.01.2022

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Содержание

1. Функционирование прибора
2. Принцип работы
3. Правильные монтажные работы
4. Тонкости подключения
5. Как корректно настроить работу

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы. Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

• находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
• при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
• после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

• автоматика сопрягается с водопроводной системой;
• к электроклемам подключается проводка;
• система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

1. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:

• датчик,
• выходной трубопровод от глубинного насоса,
• подающий трубопровод для дома,
• манометр для контроля давления,
• гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

• Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

• Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
• Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
• На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
• При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
2. Пускаем насос на подпитку системы.
3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

1. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
2. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
3. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

Как повысить давление воды из колодца | Домашние руководства

Автор: Лори Бреннер Обновлено 19 декабря 2018 г. давление воды в вашем новом загородном доме. Когда вы включаете душ и вынуждены бегать в нем, чтобы промокнуть, повышение давления воды в доме выходит на первый план. Для повышения давления воды в колодце требуется несколько быстрых регулировок гидробака и реле давления.

1. 1.

   Выключите автоматический выключатель, который подает питание на скважинный насос и реле давления. Этот важный шаг обеспечивает вашу безопасность при работе с системой. Как скважинный насос, так и реле давления обычно работают в одном и том же контуре.

2. 2.

   Найдите клапан наполнения воздухом над гидробаком. Напорный бак находится рядом с скважинным насосом. Клапан наполнения воздухом аналогичен клапанам на шинах для добавления воздуха, хотя клапан наполнения воздухом на баке металлический.

3. 3.

   Подсоедините манометр к клапану наполнения воздухом, чтобы получить показания давления в баке. Значение по умолчанию для большинства резервуаров составляет 28 фунтов на квадратный дюйм, но оно могло бы быть ниже, если бы оно было установлено в соответствии с настройкой реле давления по умолчанию, которая составляет 20 фунтов на квадратный дюйм. Давление в резервуарах под давлением обычно на 2–4 фунта на кв. дюйм ниже уставки включения реле давления. Запишите показания, потому что вам нужно будет добавить воздуха перед завершением проекта.

4. 4.

   Найдите коробку реле давления, небольшую прямоугольную коробку, установленную на трубопроводе от колодца до напорного бака. Коробки реле давления обычно серого или черного цвета и имеют небольшой желудь или корончатую гайку, которая удерживает крышку на месте. Приблизительно 4 дюйма в длину и почти 3 дюйма в ширину коробка стоит над трубопроводом рядом с манометром, показывающим давление воды в водопроводе. Обратите внимание на настройку манометра, так как это текущий уровень давления в системе подачи воды.

5. 5.

   Снимите гайку на крышке, повернув ее разводным ключом против часовой стрелки. Снимите крышку с коробки. Посмотрите на лицевую сторону или внутреннюю сторону обложки, чтобы найти схему. Некоторые производители реле давления включают схему с указанием конкретных настроек реле давления, таких как «20/40», «30/50» и «40/60».

6. 6.

   Осмотрите компоненты реле давления. Обратите внимание на точки контакта и две гайки, требующие регулировки для изменения настроек. Гайка на 1/2 дюйма предназначена для давления включения, при котором насос включается. При включении крана в доме давление в баке падает по мере ухода воды. Переключатель передает насосу сообщение о включении, когда давление падает до уставки включения. Чтобы увеличить настройку включения, отрегулируйте гайку по часовой стрелке с помощью 1/2-дюймового ключа.

7. 7.

   Поместите 7/16-дюймовый ключ на вторую гайку и поверните его по часовой стрелке, чтобы увеличить настройку отсечки для скважинного насоса. Вторая настройка сообщает насосу об отключении после достижения желаемого уровня давления и заполнения гидробака. Установите крышку обратно на переключатель, но пока не затягивайте колпачковую гайку.

8. 8.

   Снова включите автоматический выключатель, чтобы проверить настройки реле давления. Найдите водяной клапан рядом с напорным баком и откройте его, чтобы слить воду из бака, пока не включится насос. Обратите внимание на настройку манометра при включении насоса. Перекройте водяной клапан и обратите внимание на манометр, чтобы отметить давление, когда насос выключается. Типичные настройки включения и выключения насоса включают 20 для включения насоса и 40 для отключения, 30 и 50, а также 40 и 60. Если настройки реле давления отличаются, отрегулируйте, чтобы выбрать 30 или 40 для включения, и 50 или 60 для отключения. Повторяйте этот процесс, пока не получите желаемую настройку. Не забудьте выключить автоматический выключатель, когда будете регулировать реле давления.

9. 9.

   Добавьте воздух в ресивер через клапан заполнения воздухом, используя переносной ресивер. Периодически проверяйте давление при добавлении воздуха с помощью манометра. Добавляйте или выпускайте воздух до тех пор, пока настройка гидробака не будет на 2–4 фунта на кв. дюйм ниже настройки включения реле давления. Если настройка включения равна 40, отрегулируйте гидробак до 38 или 36. Если 30, отрегулируйте до 28 или 26 фунтов на квадратный дюйм.

10. 10.

    Установите на место крышку реле давления и гайку после завершения настройки. Включите питание.

    Вещи, которые вам понадобятся

    Совет

    Не устанавливайте отсечку выше 60 psi, если реле давления не поддерживает более высокое значение. Слишком высокая регулировка давления может привести к поломке водопроводной трубы, протечкам и выходу из строя переключателя.

    Перед регулировкой параметров реле давления и бачка очистите кран и насадки для душа в доме, чтобы убедиться, что ни одна из их маленьких сеток не забита песком или другим мусором из системы подачи воды. Проверьте горячую и холодную подачу стиральной машины, а также очистите эти маленькие экраны.

    Еще один способ повысить давление в системе — модернизировать погружной насос. Насосы оцениваются по галлонам воды в минуту, которые они подают. Большинство насосов, как правило, согласовываются с системой восстановления скважины человеком, который устанавливал насос в первую очередь.

    Предупреждение

    Не устанавливайте отсечку выше 60 psi, если реле давления не поддерживает более высокое значение. Слишком высокая регулировка давления может привести к выходу из строя водяного переключателя и разрыву трубы.

    Всегда соблюдайте осторожность при работе с инструментами, водой и электричеством. Прежде чем изменять настройки реле давления, убедитесь, что автоматический выключатель выключен и в системе нет электричества. Если у вас нет опыта, вызовите профессионала, чтобы сделать эти корректировки.

Биография писателя

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году. Она писала для газет, журналов, онлайн-изданий и сайтов. Бреннер окончил Coleman College в Сан-Диего.

Реле высокого давления Square-D для тяжелых условий эксплуатации, тип G, 60/80 фунтов на квадратный дюйм

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

• Продукты
  • Насосы, резервуары и компоненты скважин
    • Погружные скважинные насосы от Goulds & Grundfos
      • Погружные 4-дюймовые скважинные насосы Goulds — серия GS из нержавеющей стали
      • Погружные 4-дюймовые скважинные насосы Goulds — серия HS Composite
      • Погружные 4-дюймовые скважинные насосы Goulds — серия CS из нержавеющей стали
      • Серия Grundfos SQ, 3-дюймовые погружные скважинные насосы из нержавеющей стали
    • Системы постоянного давления Goulds
    • Ограничители цикла постоянного давления и коллекторы
    • Защита насоса от Symcom, Coyote и Franklin
    • Контроллеры насосов с регулируемой скоростью
    • Провод погружного скважинного насоса и прямой провод для захоронения
    • Полиэтиленовая скважинная труба
    • Колодцы и уплотнения
    • Аксессуары для скважин
      • Манометры
    • Бустерные насосы от Grundfos, Davey & Dab
    • Струйные насосы от Goulds и Shakti
      • Струйные насосы от Goulds
      • Струйные насосы от Shakti
      • Комплекты для ремонта струйных насосов
    • Блоки управления насосами от Goulds и Franklin
    • Резервуары под давлением Amtrol Well-X-Trol
    • Напорные баки Zilmet Hydro-Plus
    • Напорные баки Goulds HydroPro
    • Напорные баки Wellmate из стекловолокна
    • Резервуары высокого давления Zilmet из нержавеющей стали
    • Комплекты тройников для установки резервуара под давлением
    • Заимствуйте наши инструменты
    • Резервуары для хранения воды из стекловолокна Wellmate
    • Бессвинцовая латунь, нержавеющая сталь, пластик и быстроразъемные фитинги
      • Латунные фитинги и компоненты без содержания свинца
      • Фитинги из нержавеющей стали
      • Пластиковые фитинги
      • Вставные фитинги и компоненты
    • Фитинги PEX
      • Пекс из нержавеющей стали
      • Без свинцовой латуни Pex
      • Поли Пекс
  • Струйные насосы и бустерные насосы
    • Струйные насосы Goulds от 535 долларов США
    • Насосы Shakti Jet от 349 долларов
    • Бустерные насосы Davey от 944 долларов
    • Бустерные насосы Grundfos
    • Бустерный насос Dab
  • Системы фильтрации и очистки воды
    • Умягчители воды
      • 32000 зерна
      • 48000 Зерно
      • 64000 Зерно
      • Двойной спрос
    • Фильтрация воды гранулированным активированным углем (удаление запаха и вкуса)
    • Centaur Carbon Water Filtration (удаление вкуса, запаха и сероводорода)
    • Каталитическая угольная фильтрация воды Jacobi (удаление вкуса, запаха и сероводорода)
    • Нейтрализаторы pH (нейтрализующие кислоту)
    • Фильтрация воды Birm (удаление железа и марганца)
    • Фильтрация воды GreensandPlus (удаление железа, марганца и сероводорода)
    • Katalox Light Water Filtration (удаление цвета, запаха, железа, марганца и сероводорода)
    • Фильтрация Pyrolox Advantage (удаление железа, марганца, сероводорода и мышьяка)
    • Filter-Ag Plus Water Filtration (Фильтрация осадков)
    • Системы кислородных камер (AIO) (удаление сероводорода, железа и марганца)
    • Фильтрация воды против образования накипи (без соли)
    • Системы защиты от накипи Zilmet ActivFlow
    • Система фильтрации воды Aqua Science City
    • Системы подачи химикатов и компоненты
    • Системы хлорирования скважинной воды
    • Системы снижения содержания радоновой воды в колодцах
    • Клапаны управления Fleck (умягчение воды и обратная промывка)
    • Минеральные резервуары из стекловолокна
    • Наборы для тестирования воды своими руками
    • Запасные части, инструменты и аксессуары для фильтрации воды
  • Медиа и химикаты
    • Химикаты для кондиционирования воды
    • Средства фильтрации воды
  • Картриджные фильтры и корпуса, обратный осмос и УФ-стерилизация
    • Корпуса фильтров для всего дома
    • Сменные фильтрующие картриджи для воды
      • Фильтры для воды всего дома
      • Фильтры системы питьевой воды
    • УФ (ультрафиолетовые) стерилизаторы воды для уничтожения бактерий
      • Aqua Science UV (ультрафиолетовая) система очистки воды
      • Системы очистки воды Aqua Pure UV (ультрафиолетовые)
      • Системы очистки воды Viqua UV (ультрафиолетовые)
    • Сменные УФ (ультрафиолетовые) лампы и кварцевые гильзы
    • Системы обратного осмоса и ультрафильтрации питьевой воды
  • Торговый центр Aqua Science
    • Распродажи, Открытая коробка, Царапины и вмятины
• Обслуживание и установка
• Часто задаваемые вопросы
• Водные стандарты
• Информация о продукте
• Тестирование воды
• Блог

• Дом
• О нас
• Контакт
• Продукты
  • Насосы, резервуары и компоненты скважин
    • Погружные скважинные насосы от Goulds & Grundfos
      • Погружные 4-дюймовые скважинные насосы Goulds — серия GS из нержавеющей стали
      • Погружные 4-дюймовые скважинные насосы Goulds — серия HS Composite
      • Погружные 4-дюймовые скважинные насосы Goulds — серия CS из нержавеющей стали
      • Серия Grundfos SQ, 3-дюймовые погружные скважинные насосы из нержавеющей стали
    • Системы постоянного давления Goulds
    • Ограничители цикла постоянного давления и коллекторы
    • Защита насоса от Symcom, Coyote и Franklin
    • Контроллеры насосов с регулируемой скоростью
    • Провод погружного скважинного насоса и прямой провод для захоронения
    • Полиэтиленовая скважинная труба
    • Колодцы и уплотнения
    • Аксессуары для скважин
      • Манометры
    • Бустерные насосы от Grundfos, Davey & Dab
    • Струйные насосы от Goulds и Shakti
      • Струйные насосы от Goulds
      • Струйные насосы от Shakti
      • Комплекты для ремонта струйных насосов
    • Блоки управления насосами от Goulds и Franklin
    • Резервуары под давлением Amtrol Well-X-Trol
    • Напорные баки Zilmet Hydro-Plus
    • Напорные баки Goulds HydroPro
    • Напорные баки Wellmate из стекловолокна
    • Резервуары высокого давления Zilmet из нержавеющей стали
    • Комплекты тройников для установки резервуара под давлением
    • Заимствуйте наши инструменты
    • Резервуары для хранения воды из стекловолокна Wellmate
    • Бессвинцовая латунь, нержавеющая сталь, пластик и быстроразъемные фитинги
      • Латунные фитинги и компоненты без содержания свинца
      • Фитинги из нержавеющей стали
      • Пластиковые фитинги
      • Вставные фитинги и компоненты
    • Фитинги PEX
      • Пекс из нержавеющей стали
      • Без свинцовой латуни Pex
      • Поли Пекс
  • Струйные насосы и бустерные насосы
    • Струйные насосы Goulds от 535 долларов США
    • Насосы Shakti Jet от 349 долларов
    • Бустерные насосы Davey от 944 долларов
    • Бустерные насосы Grundfos
    • Бустерный насос Dab
  • Системы фильтрации и очистки воды
    • Умягчители воды
      • 32000 зерна
      • 48000 Зерно
      • 64000 Зерно
      • Двойной спрос
    • Фильтрация воды гранулированным активированным углем (удаление запаха и вкуса)
    • Centaur Carbon Water Filtration (удаление вкуса, запаха и сероводорода)
    • Каталитическая угольная фильтрация воды Jacobi (удаление вкуса, запаха и сероводорода)
    • Нейтрализаторы pH (нейтрализующие кислоту)
    • Фильтрация воды Birm (удаление железа и марганца)
    • Фильтрация воды GreensandPlus (удаление железа, марганца и сероводорода)
    • Katalox Light Water Filtration (удаление цвета, запаха, железа, марганца и сероводорода)
    • Фильтрация Pyrolox Advantage (удаление железа, марганца, сероводорода и мышьяка)
    • Filter-Ag Plus Water Filtration (Фильтрация осадков)
    • Системы кислородных камер (AIO) (удаление сероводорода, железа и марганца)
    • Фильтрация воды против образования накипи (без соли)
    • Системы защиты от накипи Zilmet ActivFlow
    • Система фильтрации воды Aqua Science City
    • Системы подачи химикатов и компоненты
    • Системы хлорирования скважинной воды
    • Системы снижения содержания радоновой воды в колодцах
    • Клапаны управления Fleck (умягчение воды и обратная промывка)
    • Минеральные резервуары из стекловолокна
    • Наборы для тестирования воды своими руками
    • Запасные части, инструменты и аксессуары для фильтрации воды
  • Медиа и химикаты
    • Химикаты для кондиционирования воды
    • Средства фильтрации воды
  • Картриджные фильтры и корпуса, обратный осмос и УФ-стерилизация
    • Корпуса фильтров для всего дома
    • Сменные фильтрующие картриджи для воды
      • Фильтры для воды всего дома
      • Фильтры системы питьевой воды
    • УФ (ультрафиолетовые) стерилизаторы воды для уничтожения бактерий
      • Aqua Science UV (ультрафиолетовая) система очистки воды
      • Системы очистки воды Aqua Pure UV (ультрафиолетовые)
      • Системы очистки воды Viqua UV (ультрафиолетовые)
    • Сменные УФ (ультрафиолетовые) лампы и кварцевые гильзы
    • Системы обратного осмоса и ультрафильтрации питьевой воды
  • Торговый центр Aqua Science
    • Распродажи, Открытая коробка, Царапины и вмятины
• Обслуживание и установка
• Часто задаваемые вопросы
• Водные стандарты
• Информация о продукте
• Тестирование воды
• Блог

Наличие: В наличии

Aqua Science Цена $73,00

​

Артикул: 9013GSG2J25 | Модель: 9013GSG2J25 | СКП: 777808025176

• Описание
• Технические характеристики
• Литература по продукту

Описание

Детали

 Что такое реле давления?



Реле давления колодезной воды помогает управлять системой колодезных насосов, которая обеспечивает водой домохозяйство или предприятие. Реле давления имеет пружину внутри, которая соединена с электрическими контактами. Со временем пружина ослабевает, а электрические контакты изнашиваются, из-за чего может показаться, что помпа работает неправильно.



Используется с погружными скважинными насосами и струйными насосами.



Что означают 20/40, 30/50, 40/60, 50/70 и 60/80?



Эти числа представляют давление, на которое настроено ваше реле давления в водопроводной линии. Первая цифра говорит реле давления о том, что нужно отправить сигнал помпе на включение. Вторая цифра сообщает реле давления о том, что нужно послать сигнал на помпу, чтобы она выключилась. Вы можете слышать термины «давление включения» и «давление отключения» = давление включения/давление отключения.



Когда вы открываете кран, давление падает. Например, на реле давления 40/60 (наиболее популярный вариант) давление воды в доме составляет 60 фунтов на квадратный дюйм. Когда кто-то открывает кран, давление падает с 60 фунтов на квадратный дюйм до 40 фунтов на квадратный дюйм. Реле давления фиксирует падение давления до 40 фунтов на квадратный дюйм и посылает электрический сигнал на включение насоса. Когда вы закроете кран, насос будет продолжать качать до тех пор, пока давление не вернется к 60 фунтам на квадратный дюйм, и тогда реле давления отправит сигнал вашему насосу на отключение.



Боковое примечание. Давление в баке для воды должно быть установлено на 2 фунта на кв. дюйм ниже давления включения (младшее число). Например, 40/60 фунтов на квадратный дюйм, резервуар должен быть установлен на 38 фунтов на квадратный дюйм.



Что делает реле низкого отсечного давления?



    Реле низкого давления отключает насос в случае, если давление воды в ваших линиях падает ниже давления включения (низкое число). Представьте, что в вашем водопроводе произошла утечка или разрыв. Это приведет к падению давления в вашей линии, а ваш насос включится и останется, что может привести к затоплению вашего дома или офиса. Реле низкого давления отключит насос, если давление упадет на 10 фунтов на квадратный дюйм ниже давления включения (низкое число). Думайте об этом как о хорошей защите.



Что делает сверхмощное реле давления?



    Он выполняет те же функции, что и обычное реле давления для нетяжелых условий эксплуатации, за исключением того, что его конструкция немного более тяжелая, и его рекомендуется использовать с насосами мощностью от 2,0 до 5,0 л.с. Для насосов мощностью 1,5 л.с. и ниже можно просто использовать обычное реле давления для нетяжелых условий эксплуатации.



Поиск и устранение неисправностей реле давления

1. Отключите питание помпы и выключите автоматический выключатель
2. Снимите крышку реле давления
3. Если из переключателя течет вода, вам понадобится новый переключатель.
4. Если под ниппельным соединением переключателя протекает вода, немного затяните ниппель по часовой стрелке.
5. Проверьте точки контакта и, если диски черные, раздвиньте его и пощупайте диски. Если вы чувствуете маленькие дырочки, то контакты плохие. Замените переключатель.
6. Затем снова включите электричество. Будьте осторожны, чтобы не коснуться какой-либо части переключателя во время следующего теста.
7. Посмотрите на два набора электрических контактов внутри реле давления. Если контакты разомкнуты и давление воды отсутствует, включите переключатель, разомкнув контакты. Это может помочь расслабить пружину. Если вы видите, что переключатель замкнут, снова включите питание. Если контакты остаются разомкнутыми и нет давления, то переключатель неисправен.
8. Откройте водопроводный кран и дайте насосу выполнить полный цикл. Если вы видите, что переключатель открывается и закрывается, возможно, он просто застрял из-за скопившегося мусора. Если переключатель не замыкается при падении давления, значит, пружина вышла из строя, и вам необходимо заменить весь переключатель. Если вы видите электрические искры, немедленно выключите питание и замените выключатель.

Как отрегулировать номинальное значение реле давления Square-D 9013 от Schneider Electric





Как устранить утечки воздуха в реле давления Square-D 9013 от Schneider Electric

0 3

0002 Тип-G Реле высокого давления 60/80 PSI Управляет водяными насосами и воздушными компрессорами с электрическим приводом.
Для оптимальной эффективности установите давление воздуха в ресивере на 2 фунта на квадратный дюйм ниже давления включения. (58 PSI)

Характеристики продукта

Расположение контактов: DPST
Действие: Стандартное действие
Тип привода: Мембранный
Применение: Управление водяными насосами и воздушными компрессорами с электрическим приводом : Нитрил (Buna N)
Дифференциал: от 15 до 30 фунтов на кв. дюйм, ман.
Тип дифференциала: Регулируемый
Диапазон снижения давления: от 5 до 60 фунтов на кв. 3 л.с. при 230 В переменного тока — 5 л.с. при 460/575 В переменного тока (многофазный) 3 л.с. при 115 В переменного тока — 5 л.с. при 230 В переменного тока — 5 л.0094 Тип корпуса: Общего назначения (внутри помещения)
Класс защиты: NEMA 1
Материал фланца: Оцинкованная сталь
Высота: 5,72 дюйма
Вес: 2,25 фунта
Настройка давления: от 60 до 80 фунтов на квадратный дюйм
Тип крепления: Кронштейн
Количество полюсов: 2-полюсный
Соединение под давлением: 0,25 дюйма NPSF
Максимальное номинальное напряжение: 575 В переменного тока
Максимально допустимое давление: 300 фунтов на квадратный дюйм
Тип клеммы: Винтовой зажим
Ширина: 3,44 дюйма0009

Технические характеристики
Производитель	Квадрат-D
Модель №	9013GSG2J25
Транспортировочный вес	3

Литература по продуктам

О компании Aqua Science

История компании

Мы стремимся обеспечить фильтрацию воды высочайшего качества и поставки систем колодцев по самым низким ценам.
