Схема подключения реле давления. Подробный рассказ с иллюстрациями

Интерес к подключению и регулировке реле давления не ослабевает! Рассмотрим эти вопросы подробнее

Дмитрий Белкин

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов

Здесь видно, как контакты разбиты по парам.

Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления

Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.

Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE.

Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения

Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилы

Я выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз!

Важно!!!

Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса.

Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать.

Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Важные материалы по теме

Статья создана 22. 05.2012

Статья отредактирована 27.06.2014

Реле давления воды для насоса схема подключения

Автор Евгения На чтение 24 мин. Опубликовано 26.01.2020

Реле давления воды для насоса — принцип работы и установка

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

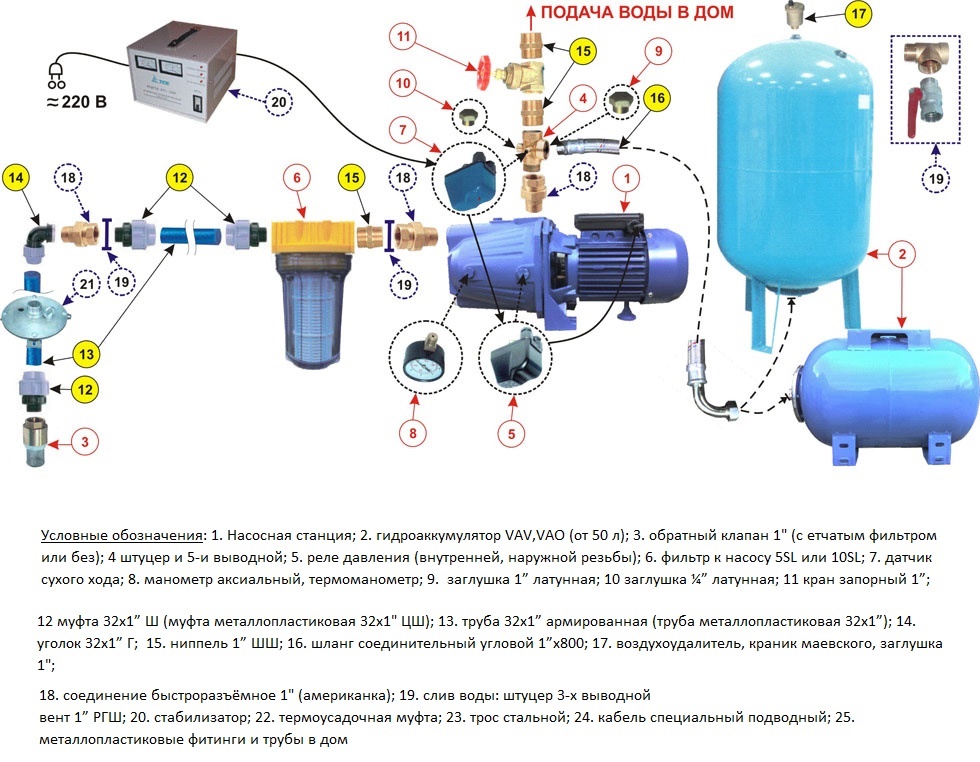

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Устройство и принцип работы реле давления воды для насоса

Для бесперебойной работы независимого водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы. Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Обычно регулирующий давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле располагается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Для непрерывного контроля работы водяного насоса (помпы) и насосной станции применяют специальное устройство – реле (автомат, датчик) давления. Прибор реагирует на отклонения от установленных верхнего и нижнего предельных значений давления в трубопроводе: при превышении размыкает электрическую цепь, при падении включает насос. Другие названия датчика – прессостат, прессконтроль.

Назначение реле давления.

Назначение и устройство

Реле давления воды для насоса включает его при ослаблении подачи жидкости и отключает в часы, когда потребление снижается и повышается напор. Это избавляет от необходимости следить за работой насоса, продлевает срок службы. Устройство пригодно не только для систем центрального водоснабжения, но и для скважины. Прессостат не обязателен только при использовании бензонасоса.

Устройство реле давления

Простая модель прессостата состоит из следующих деталей:

• корпус, закрепленный винтом;
• каркас;
• патрубок для подключения к трубопроводу;
• гермоввод для электрокабеля;
• контактная группа;
• пружины с регулировочными гайками для механического изменения настроек.

Требуемый класс защиты корпуса прибора автоматики от проникновения инородных тел и жидкостей – минимум IP 44. Лучшие модели датчиков относятся к классу IP 54 – IP 65.

Принцип работы реле заключается в том, что контактная группа размыкается и замыкается при достижении установленных предельных значений давления. Более сложные модели называют контроллерами. Они отличаются наличием встроенного манометра, индикаторов, кнопки перезапуска, кнопочного регулятора и т. п.

Виды и разновидности

Два основных вида датчиков давления для насосов – для бытовых и промышленных систем водоснабжения. Они отличаются друг от друга требованиями к параметрам электросети (220 или 380 В), диапазоном регулировки.

Реле давления имеют резьбовое соединение с трубопроводом. В продаже есть приборы двух разновидностей: с наружной и внутренней резьбой. Размеры присоединения у разных моделей тоже отличаются.

Большинство моделей прессостатов пригодны для работы с помпами любого типа, но есть и приборы специального назначения, например для скважинного насоса (для соединения с погружным применяют универсальные датчики).

Дополнительные функции, имеющиеся у некоторых прессостатов:

1. Защита от сухого хода – работы насоса без жидкости. В таком режиме происходит перегрев и деформация деталей насоса. В стандартную схему подключения помпы входит установка специального приспособления – реле сухого хода. Покупка датчика давления с этой функцией позволяет сэкономить время и средства на монтаж отдельного защитного устройства.
2. Автоматический перезапуск после срабатывания защиты от сухого хода. Модели без этой функции приходится переподключать вручную.

При выборе реле необходимо обращать внимание на максимальную температуру перекачиваемой воды – у разных моделей она составляет от +40 до +120°С. По этому показателю различают устройства для систем холодного или горячего водоснабжения.

Подключение реле давления воды

Установку реле давления для водяного насоса и его обслуживание рекомендуется поручить специалисту, но допускается выполнять самостоятельно. Перед началом монтажа нужно внимательно изучить инструкцию производителя и схему подключения. Ремонт прибора должен осуществлять только профессионал. В состав насосной станции автомат давления воды уже входит.

Электрическая часть

На датчике имеются 3 пары клемм для подсоединения проводов:

Кабель нужен с медными жилами сечением от 3х1,5 мм². Если в комплекте нет штепсельной вилки для подключения к сети, то нужно установить ее самостоятельно. Наличие на вилке заземляющего контакта обязательно. Кабель управления насосом оснащают влагозащищенной розеткой с заземлением. В нее вставляют сетевой шнур от помпы.

Схема подключения реле давления для насоса.

Все работы нужно производить при отключенном электропитании. Установку розетки, предохранителей, заземления может выполнять только электрик. Обязательно подключение автомата-выключателя и УЗО (30 мА) или дифференциального автомата.

Подключение к трубопроводу

Большинство моделей реле давления подключают только к системам с гидроаккумулятором (расширительным баком), работать без него могут только некоторые приборы.

Порядок установки прессостата:

1. Слить воду из трубопровода в выбранном для реле месте.
2. Открутить винт, фиксирующий корпус датчика. Снять крышку.
3. Соединить патрубок на прессостате с фитингом на водопроводной трубе. Защитить стык от протечек сантехнической фторопластовой лентой или льном с герметиком.

После подключения к водопроводу подсоединить провода от сети, заземления и помпы к клеммам на реле. Затем выполнить настройку (если нужно), надеть крышку и зафиксировать винтом. Иногда прессостат может не срабатывать из-за неправильно выбранного места установки обратного клапана.

Регулировка реле давления воды

На новом датчике уже установлены оптимальные значения пределов давления:

• нижнее – от 1,3 бар;
• верхнее – до 2,8 бар.

Их можно изменять. Нижний порог допустимо устанавливать у бытовых моделей – от 1 бар, верхний поднять до 5,5 бар (у промышленных от 0,2 до 8 бар). Менять настройки без необходимости не следует, так как при неправильно выполненной регулировке насос либо перестанет отключаться, либо не будет включаться.

Как определить пороги срабатывания реле

Верхний и нижний пределы давления, при которых происходит включение и отключение насоса, зависят от характеристик помпы и расширительного бака:

1. Минимальное значение должно быть на 0,1-0,2 бар больше, чем давление в гидроаккумуляторе. Например, в баке 1 бар, значит, на реле нужно ставить нижний порог 1,2 бар. При регулировке нужно учесть, что заявленные в паспорте гидроаккумулятора параметры могут отличаться от фактических. Рекомендуется предварительно измерить давление в расширительном баке манометром.
2. Максимальное значение ставят не более 90% от предельно допустимого давления, нагнетаемого насосом. Чем больше разница, тем лучше.

Если после регулировки в работе реле и помпы остаются проблемы, то подходящие значения верхнего и нижнего порогов подбирают экспериментально.

Настройка реле давления воды для насоса или насосной станции

Порядок изменения настроек простой модели прессостата:

1. Открутить винт на корпусе, снять крышку.
2. Для регулировки значения нижнего порога вращением гайки изменяют силу натяжения пружины (см. устройство прибора в инструкции). Для увеличения гайку поворачивают по часовой стрелке, для уменьшения – против.
3. Регулировки верхнего порога у реле нет. На приборе установлен диапазон между максимальным и минимальными значениями давления, например 1,5 бар. То есть если нижний порог стоит 1,2 бар, то верхний автоматически выставляется 2,7. Изменить диапазон можно, для этого вращают вторую гайку: для увеличения разницы по часовой стрелке, для уменьшения – против.
4. После завершения регулировки надеть и зафиксировать винтом крышку.

На более сложных моделях есть специальные кнопки для настройки прибора.

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные “выходы” для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле – это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать – плохо. Будет течь. Много – не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится – хорошо. Нет – потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Реле давления воды для погружного электрического насоса — схема подключения

Эксплуатацию насосного оборудования невозможно представить без автоматики — если вы ее не подсоедините, всасывающие воду с глубины скважин и колодцев насосы будут работать непрерывно до перегрева и перегорания обмотки электродвигателя. Поверхностные модели электронасосов за счет массивного корпуса не так чувствительны к перегреву и могут работать длительное время при отсутствии воды в системе, погружные виды без водяного охлаждения корпуса выходят из строя в течение очень короткого времени. Основным элементом в системе автоматического управления работой всех видов насосов является реле давления, устанавливаемое на поверхности в водопроводную магистраль.

Назначение реле давления

В системе автоматики реле выполняет несколько функций:

• Служит для автоматизации работы насосного оборудования, включая электронасос при малом давлении в системе и отключая его при повышении напора до заданного уровня.
• Защищает электронасос от перегрева, предотвращая его непрерывную работу.
• Оптимизирует работу водопроводной системы в зависимости от ее параметров за счет изменения верхней и нижней границы срабатывания.

Принцип работы и конструкция реле давления

Устройство является прибором, размещаемым в цепи питания электронасоса с замкнутыми в нормальном состоянии контактами. Оно подключается к водопроводной системе посредством штуцера с внутренним резьбовым отверстием. Жидкость в водопроводной магистрали через отверстие в штуцере давит на круглую резиновую мембрану, спрятанную под металлической пластиной. Мембрана в свою очередь передает усилие на скобу — круглую металлическую кнопку с двумя выступающими заостренными плоскими выступами по краям, расположенными перпендикулярно плоскости металлического диска. Выступы скобы при перемещении давят на металлическую пластину внутри корпуса с прикрепленной к ней пластмассовой насадкой с контактами. В результате насадка перемещается и происходит размыкание контактной группы.

Рис .3 Основные узлы реле: мембрана, скоба, контактная группа

Под крышкой прибора установлены два регулировочных узла — винтовые стойки разного размера и высоты с гайками и пружинами под ними. Большая стойка задает верхнюю границу давления, малая — диапазон между верхним и нижним порогом срабатывания («дельту»).

Электрические провода подключаются через два отверстия в его корпусе к клеммам, расположенным под крышкой.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом

При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера.

Рис. 4 Реле давления воды для насоса — схема подключения

Подключение насоса к автоматике без реле холостого хода является не слишком хорошим вариантом для скважинных видов, поэтому при монтаже двух приборов реле давления устанавливается на 4-входовой фитинг как можно ближе к гидронасосу.

Настройка реле давления своими руками

Чтобы подключить реле к погружному насосу, в системе при помощи манометра выставляют нижний и верхний пороги его срабатывания. Заводские установки давления в распространенных отечественных приборах (РДМ-5) имеют диапазон 1,4 — 2,8 бар.

Настройку проводят в следующей последовательности:

1. Немного ослабляют прижимную гайку на маленькой стойке, включают электронасос и ждут его отключения, фиксируют полученное в манометре значение.
2. Так как пружина большой стойки давит на пластину, которую поднимает через скобу резиновый клапан, то более сильный прижим пластины пружиной увеличивает верхний порог срабатывания. Вращением гайки по часовой стрелке добиваются увеличения давления в системе или уменьшают его поворотом гайки в другую сторону. После изменения высоты прижимной пружины сливают воду из системы и манометром фиксируют новое давление. Процедуру повторяют несколько раз до получения необходимой величины верхней границы.
3. После установки верхнего порога срабатывания приступают к регулировке нижнего, точнее диапазона между порогами срабатывания реле. Вращением регулировочного винта на маленькой стойке устанавливают определенный прижим пружины, начинают сливать воду из системы и фиксируют показания манометра в тот момент, когда насос включится. Операцию повторяют несколько раз до установления нужного порога срабатывания, отвечающего за включение насоса.

Рис. 7 Пример загрязнения механизма реле

В 80% случаев неисправность реле вызывается забиванием входного штуцера и резиновой мембраны песком и грязью. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования.

Реле давления воды электронное РДЭ-10Мастер-1,5 G1/2″ – Автоматика Акваконтроль

Создавая электронное реле давления РДЭ-10М-1,5, специалисты нашей компании постарались максимально учесть пожелания и предложения партнеров и пользователей уже имеющих опыт эксплуатации нашей первой модели РДЭ. Мы реализовали:

• шаг установки давления 0,01 бар;
• трехуровневое меню настроек;
• возможность изменения интервалов автоматического включения насоса после защиты по сухому ходу;
• возможность установки задержек включения или выключения насоса при достижении соответствующих уровней давления;
• возможность ограничения времени работы насоса после включения;
• возможность установки искусственно паузы в работе насоса;
• защиту от работы насоса на закрытый кран;
• индикацию неисправности гидроаккумулятора.

По желанию заказчика можем установить датчики давления с пределом измерения 3.0 бар или с погрешностью измерений 1%.

Реализовано «горячее» включение режима «полив» без входа в меню.

Основные функции

Данная модель имеет:

• регулировки давления для включения и выключения насоса;
• регулировку давления сухого хода;
• регулировку времени всасывания воды;
• защиту от частого включения;
• многофункциональную защиту от сухого хода;
• 7-ми кратный автоматический перезапуск насоса для контроля появления воды в источнике;
• систему защиты от разрыва, недобора, утечки и длительного отсутствия изменений в показаниях датчика давления;
• встроенный таймер.

Такой набор функций и дополнительных настроек способен превратить реле в полноценное программируемое устройство, которое может выполнять функции по контролю за подачей воды и поливу. При этом заданные параметры сохраняются при перебоях в подаче питания, что практически полностью автоматизирует его использование. Мы поместили устройство в водонепроницаемый корпус, что расширяет его область применения, позволяя использовать устройство на открытом воздухе.

PDF. Таблица сравнения функций приборов EXTRA Акваконтроль серий РДС, РДЭ и БРД
PDF. Инструкция на реле давления воды для насоса электронное «EXTRA Акваконтроль РДЭ-М»
 JPG. Схема подключения РДЭ-М с поверхностным насосом
 JPG. Схема подключения РДЭ-М с погружным насосом

Характеристика	РДЭ-10М-1,5″
Напряжение питания, В / Частота тока, Гц	220 / 50
Диапазон нижнего порога давления, бар	0,20…6,00
Диапазон верхнего порога давления, бар	0,40…9,99
Степень защиты корпуса устройства	IP54
Размер присоединительных патрубков	G1/2″
Максимальная допустимая мощность насоса*, кВт	1,5
Номинальный ток нагрузки, А	6,9

*максимальная мощность электронасоса (P1), не путать с P2 – мощностью на валу электродвигателя (P1 > P2)

Грузовая характеристика	РДЭ-10М-1,5″
Масса брутто, г	605
Габариты упаковки (длина х ширина х высота), мм	140 x 120 x 120

Самостоятельная регулировка реле давления воды для насоса

Автор aquatic На чтение 7 мин. Просмотров 9.5k. Обновлено 21.06.2020

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Датчик реле давления (для управления насосом): регулировка

Содержание

В системе водоснабжения частных домостроений требуется устанавливать датчики давления воды. Такие небольшие устройства позволяют оборудованию функционировать в соответствующем режиме и реже ломаться. Иногда прибор давления необходимо заменять. А народные умельцы, решившие собрать насосную станцию своими руками, должны будут установить датчик для управления самостоятельно.

Необходимо обязательно соблюдать правила настройки и подключения прибора. Также можно приобрести дренажные насосы со встроенными датчиками уровня.

Какое назначение у реле давления?

Насосы обычно не оснащают автоматикой, позволяющей контролировать и управлять работой водяного насоса. Но включать и отключать циркуляционный насос автономно нужно, ведь ручное управление требует постоянного внимания жильцов. Реле давления воды для насоса — важная деталь насосной станции, которая позволит обеспечить необходимый контроль над системой и сохранить нужный диапазон давления, что обеспечивает равномерный напор воды.

Виды датчиков реле давления серии ДРД

Верно настроенные верхний и нижний уровни смогут обеспечить периодическое отключение насоса, что продлевает срок его службы и обеспечивает безаварийную работу.
к меню ↑

Устройство прибора

Реле контроля представляет собой блок, имеющее пластиковый кожух. Внутри корпуса расположены две пружины,  «отвечающие» за настройку величины крайнего положения (значений включения насоса и его отключения). Реле давления воды функционально соединяется с гидроаккумулятором, содержащим воду и сжатый воздух, соприкосновение сред осуществляется через гибкую эластичную мембрану. В рабочем положении вода из резервуара через разделительную перегородку оказывает определённое давление на воздух. При расходе воды происходит уменьшение её объема и снижение давления. Когда давление достигает установленного на приборе значения, циркуляционный насос включается и происходит закачивание воды в резервуар до значения, установленного на второй пружине.
к меню ↑

Виды датчиков

Перед приобретением реле давления необходимо выбрать оптимальное оборудование с учётом бюджета и личных потребностей. Наиболее доступные и недорогие – механические. Самый простой из них датчик реле уровня механический поплавковый. Но электронные имеют много преимуществ:

• возможность с высокой точностью установить нужные параметры, выбрав необходимый диапазон включения и отключения оборудования;
• мгновенное отключение датчика при прекращении забора воды в бак благодаря контроллеру потока;
• оснащены датчиком потока воды, блокирующим работу насоса при отсутствии воды;
• длительный срок эксплуатации.

Механические реле более требовательны, им необходима регулярная разборка, чтобы подкручивать ослабленные пружины. Ещё один недостаток механического реле — сложность регулировки порогов срабатывания, требующая разборки и использования ключей.

Электронным приборам не требуется разборка, что намного улучшает условия эксплуатации и исключает необходимость выполнение таких работ.

Электронное реле давления воды

Электронное реле можно быстро установить без использования специальных инструментов. Инструкция, имеющаяся в комплекте, даёт возможность и не опытному владельцу надёжно прикрепить реле к насосу.

Электронное реле дороже механического моделей, но цена в полной мере соответствует качеству.
к меню ↑

Как выбрать?

Для эффективной и правильной работы важна точность показаний прибора и длительность его работы без замены или ремонта. Основные факторы, влияющие на пригодность реле давления:

• характеристики среды, в которой используются реле уровня воды;
• условия окружающего пространства;
• диапазон давления;
• необходимая точность и чувствительность.

При выборе реле давления нужно обращать внимание на: вид и диапазон давления, степень защиты прибора, наличие термокомпенсации:

1. Рекомендуется приобретать датчики реле разности давления, которые предназначены для использования в быту. Максимально давление в системе должно быть не больше 4 атм. Рабочий диапазон давлений, который подходит для сантехнических приборов и аппаратов составляет 1,4 – 2,8 атм.
2. Необходимо учесть, что при большей разнице между минимальным и максимальным давлением в гидроаккумуляторе будет находиться больший объём воды, и насос будет реже включаться.
3. Советуют покупать датчик реле потока жидкости популярных компаний. Использование поддельных устройств неизвестных фирм может отрицательно повлиять на функционирование всей системы и привести к поломке оборудования или аварии.
4. Возле датчика протока воды для насоса необходимо обязательно установить манометр высокого качества и контролировать давление в системе даже при отсутствии внешних проявлений нарушения работ.

к меню ↑

Схемы подключения

Существует два способа подключения реле перепада давления. Производитель всегда указывает рекомендуемый в сопроводительных документах, но лучше будет ознакомиться с имеющимися схемами. При монтаже необходимо соблюдение такой последовательности: сначала реле подключают к водопроводу, а потом к электросети.

Датчики реле давления воды в системе водоснабжения

1 схема. Датчик давления воды монтируют на трубопровод. Монтаж выполняют с использованием тройника, который соединен с переходящим штуцером (можно использовать отводной шланг).

2 схема. Гидроаккумулятор оснащают штуцером с 5 выходами, к которым подсоединяют: трубопровод для забора воды, реле, манометр, трубопровод для подачи воды в дом, и гидроаккумулятор. Реле соединяют с насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• герметизация резьбовых соединений использованием пеньковой подмотки, герметика или ФУМ-ленты. Для выполнения соединения необходимо вращение прибора на фитинге, но можно применить соединение «американка»;
• подключение к сети нужно выполнить, используя кабель, сечение которого выбирают согласно мощности насоса (обычно применяют оборудование не больше 2 кВт, для которого хватает проводника с сечением 2,5 кв. мм). На подключающих клеммах обычно имеется маркировка для более простого монтажа, но при отсутствии маркировки назначение каждой клеммы просто определить по схеме. При наличии клеммы для заземления оборудование необходимо обязательно заземлить. Все нюансы определяются прилагающейся к технике схеме подключения насоса с реле давления.

к меню ↑

Как отрегулировать реле давления воды? (видео)

 Главная страница » Насосы

Реле давления воды — 85 фото вариантов подключения

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле – между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.

В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования – верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

• Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
• Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.

Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.

Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

Многие эксперты рекомендуют использовать два дополнительных устройства:

• манометр – отслеживает давление и корректность релейных настроек;
• грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, – дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.

Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

• включить систему;
• манометром определить значение давления во время активизации и отключения;
• откорректировать положение гайки на пружине большого размера;
• проверить параметры;
• отрегулировать большую пружину заново, если потребуется;
• после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
• запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

Фото реле давления воды

Также рекомендуем посетить:

Электронный контроллер давления EPS-16 в Симферополе

• Код товара: УТ-00006370

О производителе

---

Производитель: rudes
• Модель: EPS-16
• Наличие: Есть в наличии

Электронные контроллеры давления EPS-16 предназначены для процесса автоматизации систем водоснабжения в жилых домах, поддерживают постоянное давление воды в системе, автоматически запуская и останавливая электронасос, к которому подключены.

Конструктивные характеристики

• максимальный рабочий ток 10 А
• максимальная потребляемая мощность подключаемого электронасоса (Р1) 1,1 кВт
• давление запуска 0,15 — 0,3 МПа (1,5 — 3 бар)
• максимальное рабочее давление 1 МПа (10 бар)
• максимальная пропускная способность 10 м&³3;/ч
• напряжение и частота сети 220 В, 50 Гц
• режим работы продолжительный
• степень защиты  IP65
• резьба входного и выходного патрубка: G1-B

Сводная таблица характеристик

Наименование показателей, ед. измер.	EPS-15	EPS-II-12	EPS-16
Максимально рабочий ток, А	10
Максимально потребляемая мощность подключаемого электронасоса (P1), кВт	1,1
Давление запуска, МПа (бар)	0,15-0,3	0,15	0,15-0,3
Максимальное рабочее давление, МПа (бар)	(1,5-3,0)	(1,5)	(1,5-3,0)
Максимальная пропускная способность, м3/ч	6
Манометр для контроля давления	+	—	+
Напряжение электросети, В	220 +/- 10%
Частота электросети, Гц	50
Режим работы	Продолжительный (S1)
Степень защиты	IP65
Резьба входного и выходного патрубков	G1-B/G1-B
Габаритные размеры, мм	190*100*100	228*172*169	142*150*223
Масса нетто, кг	0,5	1,1	1,2



Схема подключения электронного реле давления — Скачать

Под торговой маркой rudes выпускаются многоцелевые электронасосы для выполнения бытовых задач по перекачке жидкостей с различными характеристиками. В ассортименте производителя помимо бытовых поверхностных и погружных электронасосов, также есть циркуляционные насосы, бытовые насосные станции, автоматика и гидроаккумуляторы. Таким образом, насосный ряд компании содержит самые необходимые позиции насосного оборудования для бытовых систем водоснабжения и водоотведения. Модификации насосов торговой марки rudes Насосы rudes классифицируются по области применения и конструкции. По последнему параметру различают следующие электронасосы: Поверхностные. Не требуют погружения в воду. Насос

Характеристики
Манометр для контроля давления:Есть	Потребляемая мощность, Вт:1100
Режим работы:Продолжительный (S1)	Степень защиты:IP65
Основные характеристики:
Максимальная пропускная способность, м3/ч:6	Резьба присоединительных патрубков:G1-B
Тип::Электронные
Напорные характеристики:
Максимальное рабочее давление (бар)::10
Двигатель:
Частота электросети, Гц:50	Напряжение питания, В:220
Габаритные размеры:
Давление включения (Бар):1,5 — 3,30
Функциональные особенности:
Рабочий ток (А):10

Электронные и твердотельные реле давления

В Gems мы называем наши реле давления твердотельными реле давления, а не электронными реле давления:

Итак, в чем разница?

Термин твердотельное реле давления используется для обозначения отсутствия движущихся частей. то есть реле давления может включать реле на выходе (механический переключатель, приводимый в действие электрическим сигналом) или полупроводниковый переключающий элемент (мощный транзистор или полевой транзистор), который не имеет движущихся частей.Следовательно, твердотельное реле давления будет переключателем, использующим полупроводниковый переключающий компонент.

Электронные реле давления, такие как наша серия PS98, имеют возможность использовать либо релейный выход, либо полупроводниковый / твердотельный переключающий элемент.

Твердотельные реле давления:

Твердотельные реле давления, обеспечивающие исключительную точность и стабильность, используют сложные тонкопленочные датчики с напылением. Они обеспечивают отличную повторяемость в условиях сильных ударов и вибрации и превосходят электрические переключатели в высокочастотных циклических приложениях.Дополнительный интерфейс связи позволяет программировать уставку, точку сброса и временную задержку в полевых условиях.

Твердотельные реле давления могут иметь одну или несколько точек переключения. Они не только открывают и закрывают цепь реле давления, но и включают цифровые дисплеи и обеспечивают аналоговый или цифровой выход. По сравнению с электромеханическими реле давления они имеют гораздо больший срок службы.

Реле давления серии 3600

Проверенная технология тонких пленок обеспечивает высокий уровень производительности и стабильности.Это реле давления предлагается в широком диапазоне рабочих давлений и доступно в 11 диапазонах давления от 0–1 бар (0–15 фунтов на квадратный дюйм) до 0–1000 бар (0–15000 фунтов на квадратный дюйм). Реле давления серии 3600 отличается компактными размерами и способностью работать в широком диапазоне температур от -40 ° C до + 105 ° C (от -40 ° F до 221 ° F), что обеспечивает гибкость для множества приложений.

обладает высокой устойчивостью к ударам и вибрации, что делает его идеальным твердотельным реле давления для требовательных промышленных применений и внедорожных транспортных средств.Он герметичен, что позволяет устройству 3600 обрабатывать высокотемпературную очистку и очистку кислородом; что делает его идеальным для медицинских газов и стерилизации. Кроме того, его работа без утечек обеспечивает точный мониторинг, что делает его отличным выбором для приложений, связанных с пожаротушением.

• Приложения с высоким давлением цикла
• Широкая частотная характеристика
• Очень точные уставки

Для получения дополнительной информации о твердотельном реле давления Gems 3600: просмотрите наш каталог твердотельных реле давления 3600 Страница

Реле давления серии PS98

Отвечая на спрос на твердотельные переключатели, Gems с гордостью предлагает реле давления PS98.Твердотельное реле давления PS98, созданное на основе нашей проверенной конструкции CVD и ASIC, обеспечивает большую точность в суровых условиях. Этот переключатель является идеальной альтернативой электромеханическим типам, когда количество циклов превышает 50 циклов в минуту и ​​требуется широкая частотная характеристика. В дополнение к модульной конструкции доступно множество портов давления и электрических соединений. Точки переключения и обратного переключения устанавливаются на заводе в соответствии с техническими требованиями заказчика.

Подходит для:

• Off Highway
• Mobile
• Требовательные приложения

Для получения дополнительной информации о реле давления Gems PS98: просмотрите наш каталог реле давления PS98 Страница

Gems предлагает широкий диапазон давления Продукты, чтобы увидеть больше, нажмите здесь

В Gems мы называем наши реле давления твердотельными реле давления, а не электронными реле давления: Итак, в чем разница?

% PDF-1.6 % 1619 0 obj> эндобдж xref 1619 77 0000000016 00000 н. 0000006385 00000 н. 0000006611 00000 н. 0000006656 00000 п. 0000006746 00000 н. 0000007210 00000 н. 0000007248 00000 н. 0000007330 00000 н. 0000007408 00000 п. 0000011106 00000 п. 0000011702 00000 п. 0000012399 00000 п. 0000012622 00000 п. 0000012851 00000 п. 0000012932 00000 п. 0000016936 00000 п. 0000020236 00000 п. 0000023693 00000 п. 0000026638 00000 п. 0000029597 00000 п. 0000029688 00000 п. 0000033031 00000 п. 0000033658 00000 п. 0000036509 00000 п. 0000036555 00000 п. 0000069995 00000 н. 0000070242 00000 п. 0000070312 00000 п. 0000070667 00000 п. 0000070695 00000 п. 0000071197 00000 п. 0000071329 00000 п. 0000074000 00000 п. 0000094889 00000 н. 0000094962 00000 п. 0000095041 00000 п. 0000095213 00000 п. 0000095296 00000 п. 0000095340 00000 п. 0000095428 00000 п. 0000095570 00000 п. 0000095653 00000 п. 0000095696 00000 п. 0000095784 00000 п. 0000095925 00000 п. 0000096008 00000 п. 0000096051 00000 п. 0000096139 00000 п. 0000096240 00000 п. 0000096283 00000 п. 0000096383 00000 п. 0000096425 00000 п. 0000096468 00000 н. 0000096568 00000 н. 0000096611 00000 п. 0000096726 00000 п. 0000096769 00000 п. 0000096868 00000 н. 0000096911 00000 п. 0000096954 00000 п. 0000096998 00000 н. 0000097098 00000 п. 0000097142 00000 п. 0000097258 00000 п. 0000097301 00000 п. 0000097401 00000 п. 0000097444 00000 п. 0000097487 00000 п. 0000097532 00000 п. 0000097632 00000 п. 0000097677 00000 п. 0000097792 00000 п. 0000097836 00000 п. 0000097935 00000 п. 0000097979 00000 п. 0000098023 00000 п. 0000001836 00000 н. трейлер ] >> startxref 0 %% EOF 1695 0 obj> поток xY XSW> и ввод-вывод BN «&) bD ބ $ 6 PZ.mq

Низкий уровень сигнала в цепи датчика / переключателя давления трансмиссионной жидкости

P0989 определение кода

Код неисправности P0989 указывает на проблему с контуром E датчика давления трансмиссионной жидкости.

Что означает код P0989

Код P0989 — это общий код неисправности OBD-II, который обнаруживает неисправность цепи E датчика давления трансмиссионной жидкости. В этом случае цепь «E» — это часть схемы, а не какой-либо ее компонент. Эта цепь датчика является ключевым компонентом системы гидравлического давления трансмиссии.Модуль управления трансмиссией (PCM) рассчитывает идеальное гидравлическое давление на основе характеристик и операций, таких как частота вращения двигателя, скорость автомобиля и положение дроссельной заслонки, а соленоиды управления давлением контролируют это гидравлическое давление. Если PCM отмечает несоответствие между уровнем давления жидкости и желаемым уровнем, то может быть обнаружен код P0989.

Что вызывает код P0989?

Возможные причины кода неисправности P0989:

• Неисправен датчик давления трансмиссионной жидкости
• Неисправен электромагнитный клапан электронного контроля давления
• Неисправные электрические компоненты, такие как провода, разъемы и предохранители
• Недостаточный уровень трансмиссионной жидкости
• Грязная трансмиссионная жидкость
• Засорение в системе гидравлического давления
• Проблемы во внутренней передаче
• В редких случаях неисправен PCM или модуль управления трансмиссией

Каковы симптомы кода P0989?

К коду неисправности P0989 вскоре часто присоединяется контрольная лампа, загорающаяся на панели приборов.Обычно нет других заметных симптомов, но также часто возникают серьезные проблемы с трансмиссией, такие как проскальзывание, резкое переключение передач, перегрев, активация режима «хромает» и, возможно, полная невозможность переключения передач. . Муфта гидротрансформатора также может не включаться или выключаться. Код P0989 обычно сопровождается заметным снижением топливной экономичности.

Как механик диагностирует ошибку P0989?

Код P0989 будет обработан с помощью стандартного сканера кода неисправности OBD-II.Сертифицированный механик будет просматривать данные стоп-кадра со сканера, чтобы оценить код P0989, а также искать другие присутствующие коды неисправностей. В случае обнаружения большого количества кодов они будут адресованы в том порядке, в котором они появляются. Затем механику потребуется сбросить коды неисправностей, перезапустить автомобиль и проверить, обнаруживается ли код P0989. Если это не так, то, скорее всего, виноваты периодическая ошибка или неточное обнаружение.

Если код все же обнаружен, техник начнет с проверки трансмиссионной жидкости.Если жидкость грязная, ее необходимо удалить из системы и заменить. Если уровень жидкости низкий, ее следует долить и проверить на утечки. Однако, если жидкость сильно загрязнена, то, вероятно, существуют серьезные проблемы с трансмиссией, и может потребоваться полная перестройка или замена.

После этого необходимо провести визуальный осмотр всех электрических компонентов. Короткие провода, открытые разъемы и перегоревшие предохранители необходимо заменить. Затем механик может использовать ручной манометр для проверки фактического гидравлического давления относительно идеального уровня, определенного производителем.Если давление топлива низкое, вероятно, неисправен соленоид управления давлением или гидравлическая блокировка. Также может быть неисправен насос высокого давления или электронный регулятор давления. Если проблема все еще не решена, необходимо проверить сигналы заземления и напряжения от датчика давления жидкости.

После любых замен механик должен приостановить проверку, сбросить коды неисправностей, перезапустить автомобиль и снова проверить, остается ли обнаруженный код.Это помогает определить момент, когда проблема решена.

Типичные ошибки при диагностировании кода P0989

Наиболее частая ошибка при диагностике кода P0989 возникает из-за несоблюдения протокола диагностики кода неисправности OBD-II. Очень важно, чтобы механики всегда соблюдали протокол, поскольку это помогает избежать ошибочного ремонта и обеспечить эффективный осмотр.

Насосы высокого давления обычно заменяют, когда они находятся в рабочем состоянии, потому что механики упустили из виду фактическую ошибку.

Насколько серьезен код P0989?

В большинстве случаев автомобиль с кодом неисправности P0989 по-прежнему будет управляемым, хотя могут быть заметные проблемы с трансмиссией. Независимо от управляемости, продолжение управления транспортным средством с этим кодом может привести к непоправимому повреждению трансмиссии, поэтому следует запланировать осмотр, как только код будет обнаружен.

Какой ремонт может исправить ошибку P0989?

Возможный ремонт кода неисправности P0989:

Очень часто код P0989 сопровождается другими кодами, такими как коды проскальзывания трансмиссии, соленоида переключения передач и муфты гидротрансформатора.

Нужна помощь с кодом P0989?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

OBD-II

коды неисправностей

P0989

Зона нечувствительности реле давления

| Техническое обучение

Реле давления состоит из чувствительного элемента и электрического переключателя.Переключатель размыкает и замыкает контакт при определенном давлении, называемом уставкой. Уставка может быть фиксированной или регулируемой. Выбор реле давления с точкой переключения в надлежащем диапазоне рабочего давления важен для обеспечения точности и долговечности. Точные характеристики и возможности зависят от типа реле давления.

Типы реле давления

Реле давления бывают двух основных типов: электромеханические и твердотельные.В электромеханических реле давления используются датчики нескольких типов. Атрибуты датчика определяют относительную точность и долговечность переключателя и включают следующие типы:

• Мембранные переключатели используют сварную металлическую диафрагму для включения переключателя. Они имеют рабочее давление до 150 фунтов на квадратный дюйм и точность до ± 0,5%.
В переключателях с трубкой Бурдона
• для срабатывания переключателя используется сварная трубка Бурдона. Рабочее давление составляет от 50 до 18 000 фунтов на квадратный дюйм, а точность — до ± 0.5%.
• Мембранные поршневые переключатели оснащены эластомерной диафрагмой, которая действует на поршень. Затем поршень приводит в действие переключатель. Их рабочее давление составляет от вакуума до 1600 фунтов на квадратный дюйм, а точность — до ± 0,2%.
• Поршневые переключатели используют поршень для непосредственного включения переключателя. Их рабочее давление составляет до 12 000 фунтов на квадратный дюйм, а их точность — до ± 0,2%.
• Реле дифференциального давления могут иметь диафрагменный, металлический или эластомерный датчик.У них есть два порта давления, одно для высокого и низкого рабочего давления. Датчик определяет разницу давлений между двумя источниками и включает переключатель.

Твердотельные реле давления могут иметь одну или несколько точек переключения. Они не только открывают и закрывают цепь реле давления, но и включают цифровые дисплеи и обеспечивают аналоговый или цифровой выход. Большинство современных моделей полностью программируются и могут взаимодействовать с ПЛК или компьютером. Твердотельные реле давления имеют широкий диапазон рабочих давлений и частотных характеристик.Они обладают высокой устойчивостью к ударам и вибрации с точностью до ± 0,25%. По сравнению с электромеханическими реле давления они имеют гораздо больший срок службы.

Применения для реле давления

Реле давления используются во многих отраслях промышленности. Они широко используются для промышленного контроля оборудования, такого как прессы, машины для литья пластмасс под давлением и сварочные машины. Гидравлические и пневматические реле давления управляют пневмобаллонами грузовиков и тормозным давлением поездов.Реле давления также используются во многих автомобильных приложениях, например, для контроля моторного масла, гидроусилителя рулевого управления и трансмиссий. В медицинском оборудовании, таком как системы подачи кислорода, используются реле давления для контроля давления поступающего газа.

Тип корпуса, используемого для реле давления, может определять, приемлемо ли оно для использования в конкретных приложениях. Некоторые реле давления не имеют корпуса. Чаще всего они используются там, где большое внимание уделяется пространству или стоимости.Корпуса доступны из различных материалов, чтобы выдерживать суровые условия окружающей среды, где они могут подвергаться воздействию химикатов или коррозионных веществ. Взрывозащищенные реле давления оснащены тяжелыми кожухами для предотвращения возгорания там, где присутствуют легковоспламеняющиеся вещества. Чаще всего они используются в нефтегазовой промышленности.

Что такое зона нечувствительности?

Реле давления Зона нечувствительности — это разница между уставкой и точкой повторного срабатывания переключателя.Для расчета зоны нечувствительности необходимо проверить уставки увеличения и уменьшения давления. Сначала с помощью омметра или цифрового мультиметра убедитесь, что настройки контакта реле давления верны для «нормально замкнутого» (NC) или «нормально разомкнутого» (NO). Подключите клемму к цепи NO и прочитайте дисплей данных, чтобы убедиться, что это нормально разомкнутая цепь. Увеличивайте заданное значение до тех пор, пока контакты не поменяются местами, и измеритель не покажет возрастающее заданное значение давления. Затем, начиная с самой высокой уставки, уменьшите настройку с NC до NO.Измеритель отобразит уставку уменьшения давления. Вычитание уставки увеличения давления из уставки уменьшения давления обеспечит зону нечувствительности.

Зона нечувствительности может быть фиксированной или регулируемой в процентах от полного диапазона давления. Трубка Бурдона и диафрагменные переключатели обычно имеют узкую зону нечувствительности, в то время как поршневые переключатели имеют широкую зону нечувствительности. Твердотельные реле давления можно отрегулировать на 100 процентов от всего диапазона. Настройка зоны нечувствительности играет важную роль в системе, помогая предотвратить быстрое переключение.Это может отрицательно повлиять на работу реле давления и привести к износу электрических контактов.

Реле давления с регулируемой зоной нечувствительности

Реле давления и вакуума Цифровой переключатель давления Реле давления PSW20A и PSW20B компании Omega — это высокочувствительные однополюсные переключатели, которые можно использовать в качестве реле вакуума или дифференциального давления.Они предназначены для использования с чистым, сухим, некоррозионным газом в диапазоне температур от -30 до 65 ° C. Точность уставки составляет ± 10% при 70 ° F, а испытательное давление — 8 фунтов на кв. Дюйм. Контакты покрыты серебром, покрытым золотом, а диафрагма из EPDM приклеена к стальному кольцу. PSW21 и PSW22 признаны UL и сертифицированы CSA.

PSW21 и PSW22 — это компактные регулируемые реле давления. Пластиковый корпус и механизмы минимизируют влажность и нестабильность размеров. Их можно использовать с воздухом, водой и другими газами и жидкостями, совместимыми с ацеталем и EPDM.Точность уставки составляет ± 10% при 70 ° F, а диапазон температур составляет от -10 до 70 ° C. Зона нечувствительности составляет от 15 до 25% от уставки. Переключатели оснащены 1⁄8 NPT или центральным изливом для трубки 1⁄8 внутреннего диаметра. Каждый проходит 100% тестирование при высоких и низких настройках и при испытательном давлении.

PSW2000 — это цифровое реле давления с твердотельным датчиком. Он оснащен полностью настраиваемой клавиатурой, 3-значным красным светодиодным дисплеем и 10-битным аналого-цифровым преобразователем. Два выхода совместимы либо с 2 твердотельными переключателями, либо с 1 переключателем и 1 аналоговым выходом.Точность составляет 0,5% от полной шкалы с повторяемостью ± 0,1%. Испытательное давление составляет 150% диапазона измерения. Зона нечувствительности и регулировка от 0 до 125% полной шкалы. PSW2000 устойчив к ударам и вибрации.

Заключение

Реле давления с регулируемой зоной нечувствительности позволяют выполнять регулировку для увеличения и уменьшения уставок. Это может потребоваться при изменении условий для оптимизации точности и ожидаемого срока службы коммутатора.Для электромеханических переключателей наибольшая точность достигается, когда переключатель приводится в действие в верхней четверти рабочего диапазона, в то время как долговечность увеличивается за счет работы в нижней части. Лучший компромисс — поддерживать работу переключателя посередине. Однако при изменении рабочих условий может потребоваться сброс точек переключения для поддержания наилучшей производительности реле давления.

Реле давления Контроллер водяного насоса

Реле давления — это устройство, которое может использоваться для определения давления воды в резервуаре и управления двигателем водяного насоса, когда давление становится слишком низким или вода в резервуаре опускается ниже желаемого минимальный уровень.

В следующем посте объясняется схема регулятора давления воды для поддержания оптимального давления воды для всей квартиры.

Концепция дизайна была запрошена одним из заядлых читателей этого блога г-ном Хорхе Ласкано. Подробности можно изучить по следующим данным:

Основное требование: Печатная плата для чередования и объединения трех насосов

Я устанавливаю 3 насоса одинаковой мощности параллельно, чтобы обеспечить давление в моем здании.Насосы будут подавать воду в напорный бак, и там будут 3 реле давления для управления системой:

1-е реле давления: это «управляющее» или «ведущее» реле давления.
Настройка: ВКЛ при 30 фунтах на квадратный дюйм; ВЫКЛ при 50 фунтах на квадратный дюйм.

Реле 2-го давления: обнаружит, что одного насоса недостаточно, и, таким образом, укажет печатной плате включить 2-й насос.
Настройка: ВКЛ при 28 фунт / кв. Дюйм; ВЫКЛ при 48 фунт / кв. Дюйм.

Реле 3-го давления: если два включенных насоса не могут подавать необходимую воду, это будет указывать на печатную плату, что 3-й насос необходимо включить.
Настройка: ВКЛ при 26 фунт / кв. Дюйм; ВЫКЛ при 46 фунт / кв. Дюйм.

Так как расход воды меняется в течение дня. Обычно одного включенного насоса достаточно для удовлетворения потребности в воде большую часть дня. Но также будут моменты, когда одного насоса недостаточно, и тогда нужно будет включить второй насос. И, когда возникает максимальная потребность, необходимы 3 насоса вместе.

Кроме того, чтобы предотвратить чрезмерный износ любого из насосов, печатную плату необходимо переключать на следующий насос по очереди.

Итак, это будет последовательность операций:
НИЗКАЯ СПРОС:
PS 1: Включается; Насос 1: включается (насосы 2 и 3 отдыхают)
PS 1: выключается; Насос 1: выключается (все насосы отдыхают)
Следующий цикл:
PS 1: включается; Насос 2: включается (насосы 1 и 3 не работают)
PS 1: выключается; Насос 2: выключается (все насосы отдыхают)
Следующий цикл:
PS 1: включается; Насос 3: включается (насосы 1 и 2 не работают)
PS 1: выключается; Насос 3: выключается (все насосы отдыхают)

СРЕДНЯЯ СПРОС (когда необходимы 2 насоса):
PS 1 остается включенным, PS 2 включается: насос 1 и 2 включаются (насос 3 отдыхает)
Затем цикл повторяется, включается насос, который не работал в предыдущем цикле

МАКСИМАЛЬНАЯ СПРОС (когда необходимы 3 насоса):
PS 1 остается включенным, PS 2 остается включенным, PS 3 включается: Pump1, 2 и 3 включаются (без насоса в состоянии покоя)

Питание на печатную плату может быть 115 В или 230 В (однофазное — 60 Гц).Итак, я хотел бы, чтобы на плате был собственный источник питания вместе с другими компонентами:

1. Собственный источник питания: Вход: 85-265 В переменного тока; Выход: 12 В постоянного тока-1 ампер.
2. 3 реле (для включения / выключения 3 силовых реле, которые будут управлять насосами)
3. Обнаружение потока на выходе из системы (для выключения насосов, если поток не выходит для защиты через датчик потока)
4. 3 входные разъемы (для реле давления).
5. Возможность с помощью перемычек дать системе команду использовать 2 из 3 насосов при необходимости отключения одного насоса для обслуживания.

Не могли бы вы помочь мне с дизайном печатной платы для этого приложения?
Надеюсь, это не слишком сложно для вас … в чем я сомневаюсь.

Заранее спасибо.
Jorge

Прежде чем мы обсудим предлагаемую принципиальную схему контроллера давления в резервуаре для воды, важно знать, как работает реле давления.

Реле давления

На самом деле это простое электромеханическое устройство, которое подключает внутренний электрический контакт, когда давление воды на его напорном сопле превышает заданное значение.Внутренние контакты размыкаются или размыкаются, когда давление падает ниже другой указанной нижней заданной точки.

Оптимизация давления в резервуаре для воды с помощью реле давления

Вышеупомянутое реле давления может эффективно применяться в соответствии с указанными требованиями. Следующее повествование описывает всю процедуру.

Требуемый контур водоснабжения для квартиры с постоянным давлением может быть визуализирован на следующей диаграмме:

Он выполняет основное требование оптимизации давления воды в водопроводе с постоянной скоростью путем последовательного включения дополнительных водяных насосов во время низкого давления воды, наоборот.

Обращаясь к схеме, мы можем видеть 3 идентичных ступени, в которых 3 реле давления сконфигурированы с 3 связанными ступенями драйвера реле, а контакты реле присоединены к соответствующим 3 водяным насосам.

В каскаде драйвера реле мы использовали транзистор PNP, потому что реакция реле давления обычно выключается при низком давлении и включается, когда давление достигает максимального порогового уровня.

Это означает, что при низком давлении внутренний переключатель устройства давления остается неподключенным или выключенным.Это позволяет транзистору pnp включаться через резистор смещения заземления 1 кОм. Реле также включается и запускает двигатель. Эта основная операция одинакова для всех 3 ступеней мотопомпы.

Теперь, в соответствии с требованиями, предположим, что давление очень низкое, в результате чего все 3 реле давления размыкают его внутренние контакты.

В результате все 3 мотопомпы включаются одновременно. Благодаря этому давление подачи воды быстро растет и достигает желаемой оптимальной точки, в результате чего реле давления 3 и давление 2 включаются.Это, следовательно, отключает присоединенный мотопомпы номер 3 и 2.

В этот момент только электродвигатель 1 обеспечивает подачу воды в квартиру.

В случае, если потребность в воде в здании внезапно увеличивается, давление воды падает, так что одного мотопомпа №1 становится недостаточно для удовлетворения потребности.

Ситуация приводит в действие реле давления № 2, которое включает моторный насос № 2 для поддержки требуемого высокого давления воды.

Однако, если потребление воды продолжает расти и потребность все еще не удовлетворяется первыми двумя насосами, реле давления 3 обнаруживает это и включает мотопомпу №3.

Вышеупомянутое последовательное включение / выключение водяных насосов в ответ на изменения давления в резервуаре для воды удовлетворяет основному базовому требованию.

Переключение электродвигателя и насоса

Второе требование — это перестановка водяных насосов друг с другом, чтобы рабочее давление на электродвигатель-насос 1, который в основном включен, можно было время от времени сбрасывать, распределяя нагрузку с электродвигателем 2.

Это обеспечивает продление срока службы двигателей за счет снижения их износа.

На приведенной выше диаграмме показано, как это можно сделать с помощью простого переключаемого реле DPDT, подключенного между соответствующими реле давления и ступенями управления реле.

В этой концепции только два двигателя рассматриваются для переключения, третий двигатель не включен, чтобы избежать сложности конструкции. Более того, совместного использования двух двигателей кажется вполне достаточно, чтобы их износ был ниже опасного уровня.

Реле переключения выполняет одну базовую работу.Он попеременно переключает драйверы реле двигателя №1 и двигателя №2 через реле давления №1 и №2. Время, в течение которого каждый двигатель остается включенным для подачи воды под давлением, определяется простым таймером IC 4060 в виде схемы, представленной ниже:

Временная задержка, после которой инициируется переключение, может быть установлена ​​соответствующей регулировкой потенциометра 1 М. Методом проб и ошибок сопротивление потенциометра можно заменить резистором с фиксированным номиналом.

Источник питания для всех электронных каскадов может быть получен от стандартного адаптера 12 В на 1 ампер.

Все реле представляют собой реле на 12 В, 30 А.

Стоимость электромагнитного клапана управления давлением трансмиссии

датчика частоты вращения турбины,,,

U1000	Не удается установить связь с TCM / Class 2 Ошибка связи
U0101	Нарушение связи с TCM
U0402	Недействительные данные, полученные от модуля управления коробкой передач
P0218	Превышение температуры трансмиссии
P0700	Система управления трансмиссией (запрос MIL)
P0701	Диапазон / рабочие характеристики системы управления коробкой передач
P0702	Электрическая система управления коробкой передач
P0703	Цепь переключателя B крутящего момента / тормоза
P0704	Неисправность цепи включения выключателя сцепления
P0705	Неисправность цепи датчика диапазона передачи (вход PRNDL)
P0706	Диапазон / рабочие характеристики цепи датчика диапазона передачи
P0707	Низкий вход цепи датчика диапазона передачи
P0708	Высокий входной сигнал цепи датчика диапазона передачи
P0709	Неисправность цепи датчика диапазона передачи
P0710	Цепь датчика температуры трансмиссионной жидкости
P0711	Диапазон рабочих характеристик цепи датчика температуры трансмиссионной жидкости
P0712	Низкий уровень входного сигнала цепи датчика температуры трансмиссионной жидкости
P0713	Высокий входной сигнал цепи датчика температуры трансмиссионной жидкости
P0714	Прерывистый сигнал цепи датчика температуры трансмиссионной жидкости P0715
P0715	Вход / цепь датчика скорости турбины
P0716	Диапазон / рабочие характеристики входной цепи датчика скорости вращения турбины
P0717	Вход / цепь датчика скорости турбины нет сигнала
P0718	Неустойчивый сигнал датчика скорости на входе / турбине
P0719	Низкий уровень сигнала в цепи выключателя B преобразователя крутящего момента / тормоза
P0720	Цепь датчика выходной скорости
P0721	Диапазон / рабочие характеристики цепи датчика выходной скорости
P0722	Нет сигнала цепи датчика выходной скорости вращения
P0723	Неустойчивый сигнал цепи датчика выходной скорости
P0724	Высокий уровень сигнала в цепи выключателя B гидротрансформатора / тормоза
P0725	Входная цепь частоты вращения двигателя
P0726	Диапазон / рабочие характеристики входной цепи скорости двигателя
P0727	Нет сигнала входной цепи скорости двигателя
P0728	Неустойчивый входной сигнал частоты вращения двигателя
P0729	Неправильное передаточное число 6 шестерни
P0730	Неправильное передаточное число
P0731	Неправильное передаточное число 1 передачи
P0732	Неправильное передаточное число 2 передачи
P0733	Неправильное передаточное число 3-й передачи
P0734	Неправильное передаточное число 4 шестерни
P0735	Неправильное передаточное число 5 шестерни
P0736	Обратное неправильное передаточное число
P0738	TCM Выходная цепь частоты вращения двигателя
P0739	TCM Низкий уровень выходной цепи оборотов двигателя
P0740	Неисправность цепи муфты гидротрансформатора
P0741	Цепь муфты гидротрансформатора
P0742	Заедание цепи муфты гидротрансформатора
P0743	Электрическая цепь муфты гидротрансформатора
P0744	Прерывистый сигнал цепи муфты гидротрансформатора
P0745	Электромагнитный клапан регулировки давления ‘A’
P0746	Электромагнитный клапан регулирования давления A работает или заедает в выключенном состоянии
P0747	Электромагнитный клапан контроля давления ‘A’ заедает
P0748	Электромагнитный клапан регулировки давления A, электрический
P0749	Электромагнитный клапан управления давлением ‘A’ Прерывистый
P0750	Соленоид переключения передач ‘A’
P0751	Электромагнитный клапан переключения передач A работает или заедает в выключенном состоянии
P0752	Электромагнитный клапан переключения передач ‘A’ заедает
P0753	Электромагнитный клапан переключения передач A, электрический
P0754	Соленоид переключения передач ‘A’ Прерывистый
P0755	Соленоид переключения передач ‘B’
P0756	Электромагнит переключения передач ‘B’ работает или заедает в выключенном состоянии
P0757	Электромагнитный клапан переключения передач ‘B’ заедает
P0758	Электромагнитный клапан переключения передач B, электрический
P0759	Электромагнитный клапан переключения передач B, прерывистый сигнал
P0760	Соленоид переключения передач ‘C’
P0761	Электромагнитный клапан переключения передач ‘C’ работает или заедает в выключенном состоянии
P0762	Электромагнитный клапан переключения передач ‘C’ заедает
P0763	Электромагнитный клапан переключения передач ‘C’ Электрический
P0764	Соленоид переключения передач ‘C’ Прерывистый
P0765	Соленоид переключения передач ‘D’
P0766	Электромагнит переключения передач ‘D’ работает или заедает в выключенном состоянии
P0767	Электромагнитный клапан переключения передач ‘D’ заедает
P0768	Электромагнитный клапан переключения передач ‘D’, электрический
P0769	Соленоид переключения передач ‘D’ Прерывистый
P0770	Соленоид переключения передач ‘E’
P0771	Электромагнит переключения передач E работает или заедает в выключенном состоянии
P0772	Электромагнитный клапан переключения передач ‘E’ заедает
P0773	Электромагнитный клапан переключения передач E, электрический
P0774	Соленоид переключения передач ‘E’ Прерывистый
P0775	Электромагнитный клапан регулировки давления ‘B’
P0776	Электромагнитный клапан регулировки давления B работает или заедает в выключенном состоянии
P0777	Электромагнитный клапан управления давлением ‘B’ заедает
P0778	Электромагнитный клапан регулировки давления B, электрический
P0779	Электромагнитный клапан управления давлением ‘B’ Прерывистый
P0780	Неисправность переключения передач
P0781	1-2 Shift
P0782	2-3 Shift
P0783	3-4 Shift
P0784	Сдвиг 4-5
P0785	Соленоид переключения / синхронизации
P0786	Электромагнит переключения передач / синхронизации Диапазон / рабочие характеристики
P0787	Низкий уровень электромагнитного клапана переключения / синхронизации
P0788	Высокий уровень соленоида переключения / синхронизации
P0789	Электромагнит переключения передач / синхронизации, прерывистый сигнал
P0790	Цепь переключателя нормальных / рабочих характеристик
P0791	Цепь датчика скорости промежуточного вала
P0792	Диапазон / рабочие характеристики цепи датчика скорости промежуточного вала
P0793	Нет сигнала цепи датчика скорости промежуточного вала
P0794	Прерывистый сигнал цепи датчика скорости промежуточного вала
P0795	Соленоид контроля давления ‘C’
P0796	Электромагнитный клапан управления давлением ‘C’ работает или заедает в выключенном состоянии
P0797	Электромагнитный клапан контроля давления ‘C’ заедает
P0798	Электромагнитный клапан регулировки давления ‘C’, электрические
P0799	Электромагнитный клапан регулирования давления ‘C’ Прерывистый
P0810	Ручной переключатель положения клапана давления трансмиссионной жидкости
P0811	Максимальное адаптивное и долгосрочное время переключения
P0812	Перегрев трансмиссионной жидкости
P0813	Неисправность соленоида управления крутящим моментом
P0814	Перенапряжение гидротрансформатора
P0816	Ручной переключатель положения клапана давления трансмиссионной жидкости Парковка / Нейтраль с передаточным числом
P0817	Переключатель положения клапана ручного переключения давления трансмиссионной жидкости реверсивный с передаточным числом
P0818	Привод переключателя положения клапана с ручным управлением давления трансмиссионной жидкости без передаточного числа
P0819	Внутренний переключатель режима Нет запуска / неправильный диапазон
P0820	Низкий уровень внутренней цепи переключателя режима «A»
P0802	Обрыв цепи запроса системы управления трансмиссией
P0812	Обратный входной контур
P0813	Цепь обратного выхода
P0814	Цепь отображения диапазона передачи
P0816	Цепь переключателя понижающей передачи
P0817	Цепь отключения стартера
P0819	Переключатель переключения передач вверх и вниз для корреляции диапазонов передачи
P0820	Цепь датчика положения X-Y рычага переключения передач
P0821	Цепь положения X рычага переключения передач
P0822	Цепь положения рычага переключения передач по оси Y
P0823	Цепь положения рычага переключения передач по оси X прерывистый
P0824	Положение рычага переключения передач по оси Y, неустойчивый сигнал
P0825	Двухтактный переключатель рычага переключения передач (с ожиданием переключения)
P0826	Цепь переключателя передач вверх и вниз
P0827	Низкий сигнал цепи переключателя переключения передач вверх и вниз
P0829	5-6 Shift
P0840	Датчик / переключатель давления трансмиссионной жидкости «A»
P0841	Датчик давления трансмиссионной жидкости / переключатель «A» Диапазон / рабочие характеристики цепи
P0842	Датчик / переключатель давления трансмиссионной жидкости «A» Низкий уровень сигнала
P0843	Датчик / переключатель давления трансмиссионной жидкости «A», высокий уровень сигнала
P0844	Датчик давления трансмиссионной жидкости / переключатель «A» Неустойчивый контур цепи
P0845	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0846	Датчик давления трансмиссионной жидкости / переключатель «B» Диапазон / рабочие характеристики цепи
P0847	Датчик / переключатель давления трансмиссионной жидкости «B» Низкий уровень сигнала
P0848	Датчик / переключатель давления трансмиссионной жидкости «B», высокий уровень сигнала
P0849	Датчик / переключатель давления трансмиссионной жидкости «B» Неустойчивый контур цепи
P0850	Входная цепь переключателя парковочного / нейтрального положения
P0851	Низкий сигнал входной цепи переключателя парковки / нейтрали
P0852	Высокий уровень входного сигнала переключателя парковки / нейтрали
P0853	Входная цепь переключателя привода
P0854	Низкий сигнал входной цепи переключателя привода
P0856	Входной сигнал антипробуксовочной системы
P0857	Диапазон / рабочие характеристики входного сигнала системы контроля тяги
P0858	Низкий уровень входного сигнала антипробуксовочной системы
P0859	Высокий входной сигнал антипробуксовочной системы
P0860	Цепь связи модуля переключения передач
P0861	Низкий сигнал цепи связи модуля переключения передач
P0862	Высокий уровень сигнала в цепи связи модуля переключения передач
P0863	Цепь связи TCM
P0864	Диапазон / рабочие характеристики цепи связи TCM
P0865	Низкий уровень сигнала в цепи связи TCM
P0866	Высокий уровень сигнала в цепи связи TCM
P0867	Давление трансмиссионной жидкости
P0868	Низкое давление трансмиссионной жидкости
P0869	Высокое давление трансмиссионной жидкости
P0870	Цепь датчика / переключателя давления трансмиссионной жидкости «C»
P0871	Датчик / переключатель давления трансмиссионной жидкости «C» Диапазон / рабочие характеристики цепи
P0872	Датчик / переключатель давления трансмиссионной жидкости «C» Низкий уровень сигнала
P0873	Датчик / переключатель давления трансмиссионной жидкости «C», высокий уровень сигнала
P0874	Датчик / выключатель давления трансмиссионной жидкости «C» Неустойчивый контур цепи
P0875	Цепь датчика / переключателя D давления трансмиссионной жидкости
P0876	Датчик давления трансмиссионной жидкости / переключатель D Диапазон / рабочие характеристики цепи
P0877	Датчик / выключатель давления трансмиссионной жидкости «D», низкий уровень сигнала
P0878	Датчик / переключатель давления трансмиссионной жидкости «D», высокий уровень сигнала
P0879	Датчик / выключатель давления трансмиссионной жидкости «D» Неустойчивый контур цепи
P0880	TCM Входной сигнал питания
P0881	TCM Диапазон входного сигнала питания / рабочие характеристики
P0882	Низкий уровень входного сигнала питания TCM
P0883	Высокий уровень входного сигнала питания TCM
P0884	Прерывистый входной сигнал питания контроллера КПП
P0885	Обрыв цепи управления реле мощности TCM
P0886	Низкий уровень сигнала цепи управления реле мощности TCM
P0887	Высокий уровень сигнала в цепи управления реле мощности TCM
P0888	Цепь датчика реле мощности TCM
P0889	Цепь датчика реле мощности TCM диапазон / рабочие характеристики
P0890	Низкий уровень сигнала цепи контроля реле мощности TCM
P0891	Высокий уровень сигнала в цепи реле мощности TCM
P0892	Неустойчивая цепь датчика реле мощности TCM
P0893	Включено несколько передач
P0894	Проскальзывание компонента трансмиссии
P0895	Слишком короткое время переключения
P0896	Слишком долгое время переключения
P0897	Изношенность трансмиссионной жидкости
P0898	Низкий уровень сигнала контрольной лампы неисправности системы управления трансмиссией
P0899	Высокий уровень сигнала контрольной лампы неисправности системы управления трансмиссией
P0900	Обрыв цепи исполнительного механизма сцепления
P0901	Диапазон / рабочие характеристики цепи привода сцепления
P0902	Низкий сигнал цепи привода сцепления
P0903	Высокий показатель цепи привода сцепления
P0904	Цепь положения выбора ворот
P0905	Диапазон / рабочие характеристики цепи выбора положения ворот
P0906	Низкий уровень цепи выбора положения ворот
P0907	Высокий уровень цепи выбора положения ворот
P0908	Перемежающийся контур позиции выбора ворот
P0909	Ошибка управления выбором ворот
P0910	Цепь привода выбора ворот / обрыв
P0911	Диапазон / рабочие характеристики цепи привода выбора ворот
P0912	Низкий сигнал цепи исполнительного механизма выбора ворот
P0913	Высокий сигнал цепи привода выбора ворот
P0914	Цепь положения переключения передач
P0915	Диапазон рабочих характеристик цепи переключения передач
P0916	Низкий уровень сигнала цепи переключения передач
P0917	Высокий показатель цепи переключения передач
P0918	Перемежающийся контур положения переключения передач
P0919	Ошибка управления положением переключения передач
P0920	Привод переключения передач переднего хода
P0921	Диапазон / рабочие характеристики цепи исполнительного механизма переключения передач переднего хода
P0922	Низкий сигнал цепи привода переднего хода переключения передач
P0923	Высокий сигнал цепи привода переднего хода переключения передач
P0924	Обрыв цепи исполнительного механизма переключения передач заднего хода
P0925	Цепь привода переключения передач заднего хода вне диапазона / рабочих характеристик
P0926	Цепь исполнительного механизма переключения передач заднего хода, низкий
P0927	Высокий показатель цепи привода заднего хода переключения передач
P0928	Обрыв цепи управления соленоидом блокировки переключения передач
P0929	Цепь управления соленоидом блокировки переключения передач вне диапазона / рабочих характеристик
P0930	Низкий уровень сигнала цепи управления соленоидом блокировки переключения передач
P0931	Высокий уровень сигнала в цепи управления соленоидом блокировки переключения передач
P0932	Цепь датчика давления в гидросистеме
P0933	Диапазон рабочих характеристик датчика гидравлического давления
P0934	Низкий сигнал цепи датчика давления в гидросистеме
P0935	Высокий уровень сигнала в цепи датчика давления в гидросистеме
P0936	Прерывистый сигнал цепи датчика давления в гидросистеме
P0937	Цепь датчика температуры гидравлического масла
P0938	Диапазон рабочих характеристик датчика температуры гидравлического масла
P0939	Низкий сигнал цепи датчика температуры гидравлического масла
P0940	Высокий уровень сигнала в цепи датчика температуры гидравлического масла
P0941	Неустойчивая цепь датчика температуры гидравлического масла
P0942	Гидравлический блок давления
P0943	Слишком короткий период цикла блока гидравлического давления
P0944	Гидравлический блок давления Потеря давления
P0945	Обрыв цепи реле гидравлического насоса
P0946	Диапазон / рабочие характеристики цепи реле гидравлического насоса
P0947	Низкий сигнал цепи реле гидравлического насоса
P0948	Высокий показатель цепи реле гидронасоса
P0949	Адаптивное обучение при автоматическом переключении вручную не завершено
P0950	Цепь ручного управления автоматическим переключением передач
P0951	Диапазон / рабочие характеристики цепи ручного управления автоматическим переключением передач
P0952	Низкий уровень сигнала цепи ручного управления автоматическим переключением передач
P0953	Высокий уровень сигнала цепи ручного управления автоматическим переключением передач
P0954	Неустойчивый контур ручного управления автоматическим переключением передач
P0955	Цепь ручного режима автоматического переключения передач
P0956	Автоматический режим переключения передач в ручном режиме Диапазон / рабочие характеристики цепи
P0957	Низкий уровень сигнала цепи ручного режима автоматического переключения передач
P0958	Высокий уровень сигнала в цепи ручного режима автоматического переключения передач
P0959	Неустойчивый контур ручного режима автоматического переключения передач
P0960	Цепь управления электромагнитным клапаном регулировки давления «A» / обрыв
P0961	Электромагнитный клапан управления давлением «A» Диапазон / рабочие характеристики цепи управления
P0962	Низкое напряжение цепи управления электромагнитным клапаном управления давлением «А»
P0963	Высокий уровень сигнала в цепи управления электромагнитным клапаном управления давлением «А»
P0964	Цепь управления электромагнитным клапаном регулировки давления «B» / обрыв
P0965	Электромагнитный клапан управления давлением «B» Диапазон / рабочие характеристики цепи управления
P0966	Низкий уровень цепи управления электромагнитным клапаном управления давлением «B»
P0967	Высокий уровень сигнала в цепи управления электромагнитным клапаном управления давлением «B»
P0968	Цепь управления электромагнитным клапаном регулирования давления «C» / обрыв
P0969	Электромагнитный клапан регулирования давления «C» Диапазон / рабочие характеристики цепи управления
P0970	Низкий уровень цепи управления электромагнитным клапаном управления давлением «C»
P0971	Высокий уровень сигнала в цепи управления электромагнитным клапаном управления давлением «C»
P0972	Электромагнитный клапан переключения передач «A» Диапазон / рабочие характеристики цепи управления
P0973	Низкий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «А»
P0974	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «А»
P0975	Электромагнитный клапан переключения передач «B» Диапазон / рабочие характеристики цепи управления
P0976	Низкий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «B»
P0977	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «B»
P0978	Электромагнитный клапан переключения передач «C» Диапазон / рабочие характеристики цепи управления
P0979	Низкий сигнал цепи управления электромагнитным клапаном переключения передач «C»
P0980	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «C»
P0981	Электромагнит переключения передач «D» Диапазон / рабочие характеристики цепи управления
P0982	Низкий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «D»
P0983	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «D»
P0984	Электромагнитный клапан переключения передач «E» Диапазон / рабочие характеристики цепи управления
P0985	Низкий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «E»
P0986	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «E»
P0987	Цепь датчика / переключателя давления трансмиссионной жидкости «E»
P0988	Датчик / переключатель давления трансмиссионной жидкости «E» Диапазон / рабочие характеристики цепи
P0989	Датчик / переключатель давления трансмиссионной жидкости «E» Низкий уровень сигнала
P0990	Датчик / переключатель давления трансмиссионной жидкости «E», высокий уровень сигнала
P0991	Датчик / переключатель давления трансмиссионной жидкости «E» Неустойчивый контур цепи
P0992	Цепь датчика / переключателя давления трансмиссионной жидкости «F»
P0993	Датчик / переключатель давления трансмиссионной жидкости «F» Диапазон / рабочие характеристики цепи
P0994	Датчик / переключатель давления трансмиссионной жидкости «F» Низкий уровень сигнала
P0995	Датчик / переключатель давления трансмиссионной жидкости «F», высокий уровень сигнала
P0996	Датчик / переключатель давления трансмиссионной жидкости «F» Неустойчивый контур цепи
P0997	Электромагнит переключения передач «F» Диапазон / рабочие характеристики цепи управления
P0998	Низкий сигнал цепи управления электромагнитным клапаном переключения передач «F»
P0999	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «F»
P1702	Nissan DTC: Модуль управления трансмиссией не может получить доступ к RAM
P1703	Nissan DTC: Модуль управления трансмиссией не может получить доступ к ПЗУ
P1705	Nissan DTC: Неисправность цепи датчика положения дроссельной заслонки
P1706	Nissan DTC: Неисправность цепи переключателя нейтрального положения парковки
P1710	Nissan DTC: Цепь датчика температуры трансмиссионной жидкости
P1716	Nissan DTC: Цепь
P1721	Nissan DTC: Датчик скорости автомобиля MTR
P1730	Nissan DTC: Блокировка АКП
P1731	Nissan DTC: A / T 1st Engine Braking / 1-2 Shift Malfunction
P1752	Nissan DTC: Электромагнитный клапан входной муфты
P1754	Nissan DTC: Функция электромагнитного клапана входной муфты
P1757	Nissan DTC: Электромагнитный клапан переднего тормоза
P1759	Nissan DTC: Работа электромагнитного клапана переднего тормоза
P1762	Nissan DTC: Электромагнитный клапан прямого сцепления
P1764	Nissan DTC: Работа электромагнитного клапана прямого сцепления
P1767	Nissan DTC: Электромагнитный клапан муфты высокого и низкого уровня передачи заднего хода
P1769	Nissan DTC: Работа электромагнитного клапана муфты высокого и низкого уровня передачи заднего хода
P1772	Nissan DTC: Электромагнитный клапан низкого выбега тормоза
P1774	Nissan DTC: Работа электромагнитного клапана аварийного торможения низкой скорости
P1821	Низкий уровень внутренней цепи переключателя режима «B»
P1822	Высокий уровень внутреннего переключателя режима «B»
P1822	Высокий уровень внутреннего переключателя режима «B»
P1823	Низкий уровень внутренней цепи переключателя режима «P»
P1824	Внутренняя цепь переключателя режима «P», высокий уровень
P1825	Внутренний переключатель режима Недопустимый диапазон
P1826	Внутренняя цепь переключателя режима «C», высокий уровень
P1831	Низкое напряжение цепи питания соленоида управления давлением
P1832	Высокое напряжение цепи питания соленоида управления давлением
P1833	GM — Низкое напряжение цепи управления мощностью соленоида TCC
P1834	GM — Цепь управления мощностью соленоида TCC, высокое напряжение
P1835	Цепь выключателя Kick-Down
P1836	Отказ выключателя Kick-Down в открытом положении
P1837	Короткое замыкание выключателя Kick-Down
P1842	Низкое напряжение электромагнитного клапана переключения передач 1-2
P1843	Высокое напряжение соленоида переключения 1-2 передач
, P1844,	, Subaru — Датчик давления трансмиссионной жидкости «A», прерывистый сигнал цепи
P1845	Низкое напряжение соленоида 2-3 переключения передач
P1847	Высокое напряжение соленоида 2-3 переключения передач
P1850	Тормозная лента применяет цепь соленоида
P1851	Тормозная лента применяет работу соленоида
P1852	Тормозная лента подает низкое напряжение соленоида
P1853	Тормозная лента подает высокое напряжение соленоида
P1860	TCC PWM Электромагнитная цепь
P1864	Электрическая неисправность соленоида включения преобразователя крутящего момента
P1866	Низкое напряжение цепи электромагнитного клапана PWM TCC
P1870	Проскальзывание компонентов трансмиссии: трансмиссия GM
P1871	Неопределенное передаточное число
P1873	Низкое напряжение цепи переключателя температуры статора муфты гидротрансформатора
P1874	Высокое напряжение цепи переключателя температуры статора муфты гидротрансформатора
P1886	Работоспособность соленоида синхронизации переключения передач в сборе с главной передачей
P1887	Выключатель муфты гидротрансформатора
P1890	Система регулирования скорости вариатора
P1891	Проблема в системе управления пусковой муфтой
P2700	Фрикционный элемент трансмиссии A Диапазон времени / рабочие характеристики
P2701	Фрикционный элемент трансмиссии B Применить временной диапазон / рабочие характеристики
P2702	Фрикционный элемент трансмиссии C Применение временного диапазона / рабочих характеристик
P2703	Фрикционный элемент передачи D Применить временной диапазон / рабочие характеристики
P2704	Фрикционный элемент трансмиссии E Применить временной диапазон / рабочие характеристики
P2705	Фрикционный элемент трансмиссии F Применить временной диапазон / рабочие характеристики
P2706	Неисправность фрикционного элемента F трансмиссии
P2707	Работа соленоида F переключения передач / заедание в выключенном состоянии
P2708	Электромагнитный клапан переключения передач F заедает
P2709	Электромагнит F переключения передач, электрический
P2710	Соленоид переключения передач F Прерывистый
P2711	Неожиданное отключение механической шестерни
P2712	Прерывистая утечка гидравлического блока питания
P2713	Pressure Control Solenoid ‘D’
P2714	Pressure Control Solenoid ‘D’ Performance or Stuck Off
P2715	Pressure Control Solenoid ‘D’ Stuck On
P2716	Pressure Control Solenoid ‘D’ Electrical
P2717	Pressure Control Solenoid ‘D’ Intermittent
P2718	Pressure Control Solenoid ‘D’ Circuit Open
P2719	Pressure Control Solenoid ‘D’ Circuit Range/Performance
P2720	Pressure Control Solenoid ‘D’ Control Circuit Low Voltage
P2721	Pressure Control Solenoid ‘D’ Control Circuit High Voltage
P2722	Pressure Control Solenoid ‘E’ Malfunction
P2723	Pressure Control Solenoid ‘E’ Stuck Off
P2724	Pressure Control Solenoid ‘E’ Stuck On
P2725	Pressure Control Solenoid ‘E’ Electrical
P2726	Pressure Control Solenoid ‘E’ Intermittent
P2727	Pressure Control Solenoid E Ctrl Circ / Open
P2728	Pressure Control Solenoid E Ctrl Circ Range/Perf
P2729	Pressure Control Solenoid E Ctrl Circ Low Voltage
P2730	Pressure Control Solenoid E Ctrl Circ High Voltage
P2731	Pressure Control Solenoid F
P2732	Pressure Control Solenoid F Performance or Stuck Off
P2733	Pressure Control Solenoid F Stuck On
P2734	Pressure Control Solenoid F Electrical
P2735	Pressure Control Solenoid F Intermittent
P2736	Pressure Control Solenoid F Ctrl Circ/Open
P2737	Pressure Control Solenoid F Ctrl Circuit Range/Performance
P2738	Pressure Control Solenoid F Ctrl Circuit Low Voltage
P2739	Pressure Control Solenoid E Ctrl Circuit High Voltage
P2740	Transmission Fluid Temperature Sensor B Circuit
P2741	Transmission Fluid Temperature Sensor B Circuit Range Performance
P2742	Transmission Fluid Temperature Sensor B Circuit Low
P2743	Transmission Fluid Temperature Sensor B Circuit High
P2744	Transmission Fluid Temperature Sensor B Circuit Intermittent
P2745	Intermediate Shaft Speed Sensor B Circuit
P2746	Intermediate Shaft Speed Sensor B Circuit Range/Performance
P2747	Intermediate Shaft Speed Sensor B Circuit No Signal
P2748	Intermediate Shaft Speed Sensor B Circuit Intermittent
P2749	Intermediate Shaft Speed Sensor C Circuit
P2750	Intermediate Shaft Speed Sensor C Circuit Range/Perf
P2751	Intermediate Shaft Speed Sensor C Circuit No Signal
P2752	Intermediate Shaft Speed Sensor C Circuit Intermittent
P2753	Transmission Cooler Ctrl Circuit Open
P2754	Transmission Cooler Ctrl Circuit Low
P2755	Transmission Cooler Ctrl Circuit High
P2756	Torque Converter Clutch Press Ctrl Solenoid
P2757	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Performance or Stuck Off
P2758	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Stuck On
P2759	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Electrical
P2760	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Intermittent
P2761	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Open
P2762	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Range/Performance
P2763	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit High
P2764	Torque Converter Clutch Pressure Control Solenoid Ctrl Circuit Low
P2765	Input/Turbine Speed Sensor B Circuit
P2766	Input/Turbine Speed Sensor B Circuit Range/Performance
P2767	Input/Turbine Speed Sensor B Circuit No Signal
P2768	Input/Turbine Speed Sensor B Circuit Intermittent
P2769	Torque Converter Clutch Circuit Low
P2770	Torque Converter Clutch Circuit High
P2775	Upshift Switch Circuit Range/Performance
P2776	Upshift Switch Circuit Low
P2777	Upshift Switch Circuit High
P2778	Upshift Switch Circuit Intermittent
P2779	Downshift Switch Circuit Range/Performance
P2780	Downshift Switch Circuit Low
P2781	Downshift Switch Circuit High
P2782	Downshift Switch Circuit Intermittent
P2783	Torque Converter Temp Too High
P2784	Input/Turbine Speed Sensor A/B Correlation
P2786	Gear Shift Actuator Temp Too High
P2787	Clutch Temp Too High
P2788	Auto Shift Manual Adaptive Learning at Limit
P2789	Clutch Adaptive Learning at Limit
P2790	Gate Select Direction Circuit
P2791	Gate Select Direction Circuit Low
P2792	Gate Select Direction Circuit High
P2793	Gear Shift Direction Circuit
P2794	Gear Shift Direction Circuit Low
P2795	Gear Shift Direction Circuit High

Digital Pressure Control FAQ | Water Worker

Q: How does the Digital Pressure Control compare with traditional pressure switches?
A: The Digital Pressure Control combines electronic pressure sensing and control technology with a pair of switching circuits.Это позволяет устройству функционировать как манометр, реле давления и устройство защиты насоса.

В: Как агрегат обеспечивает постоянное давление без изменения скорости насоса?
A: При подключении к резервуару надлежащего размера цифровой регулятор давления может быть настроен на поддержание разницы в 10 фунтов на квадратный дюйм, обеспечивая постоянное давление воды.

В: Какие сторонние рейтинги имеет цифровой контроль давления?
A: Устройство внесено в список Underwriters Laboratories (UL) в США и Канаде.Цифровой регулятор давления также имеет корпус типа 3 Национальной ассоциации производителей электрооборудования (NEMA), позволяющий устанавливать его вне помещений.

В: Совместима ли установка со стартовыми ящиками насосов и дозаторами химикатов?
А: Да. Управление подключено как механическое реле давления. Это позволяет цифровому контролю давления активировать реле двигателя, насосы подачи воды и трехпроводные пускатели насосов.

В: Огненные муравьи и другие насекомые часто собираются внутри механических переключателей, вызывая проблемы в работе.Чувствительна ли цифровая регулировка давления?
A: Нет. Цифровой регулятор давления имеет герметичную крышку и герметичный корпус для предотвращения проникновения вредителей.

В: Требуется ли для цифрового контроля давления специальное электрическое заземление?
A: Нет. Этот элемент управления не имеет клеммы заземления шасси. В отличие от элементов управления с металлическими корпусами, цифровой регулятор давления не требует специального заземления. Однако в установках, где двигатель насоса заземлен, установщик должен пропустить заземляющий провод непосредственно через агрегат, как описано в руководстве по установке.Для применений, в которых металлический кабелепровод должен поддерживать постоянное заземление, у Water Worker можно приобрести комплект для подключения электрооборудования, деталь № 146-2350. Этот комплект содержит 2 зажима для кабелепровода, которые обеспечивают соединение внешнего заземления между входящей и исходящей линиями.

Q: Какие функции защиты насоса включены?
A: Цифровой регулятор давления активно контролирует давление воды, напряжение и цикличность насоса, чтобы предотвратить повреждение оборудования и предупредить пользователя о проблемных условиях.Решаются три общие проблемы системы: быстрый цикл, низкое всасывание и неправильное напряжение. Каждое условие идентифицируется уникальным кодом ошибки.

Q: Какие коды ошибок и как цифровой контроль давления обнаруживает и реагирует?
A: Системные проблемы обнаруживаются и решаются следующим образом:

Код ошибки	Состояние	Обнаружение	Ответ
E1	Быстрый цикл насоса Рабочий цикл слишком короткий для защиты насоса.Возможна неисправность или недостаточный размер резервуара.	Время между циклами насоса слишком короткое. Контроль определяет последовательные быстрые циклы.	Control продолжает работать. Пользователь получает предупреждение с помощью кода ошибки.
E2	Низкое всасывание Необычно низкое давление воды указывает на сухой колодец, засорение трубопровода, утечку воды или неисправную проводку.	Управление работает, но насос не может достичь 10 фунтов на кв. Дюйм; или давление падает ниже 10 фунтов на квадратный дюйм при нормальной работе.	Control отключает насос и предупреждает пользователя с помощью кода ошибки. Автоматический перезапуск через 60 минут позволяет восстановить низкодебитные скважины.
E3	Неправильное напряжение Напряжение в сети не соответствует техническим характеристикам двигателя насоса.	Напряжение в сети находится за пределами безопасного 10% допуска в течение более 2 минут.	Control отключает насос и предупреждает пользователя с помощью кода ошибки. Автоматический перезапуск при нормализации входящего сетевого напряжения.диапазон.

В: Какая защита предлагается от скачков напряжения и ударов молнии?
A: Цифровой регулятор давления разработан, чтобы выдерживать внезапные скачки напряжения, характерные для типичных жилых помещений. Настоящая защита от прямых ударов молнии нереальна в бытовых приборах, хотя существуют свидетельства того, что цифровой контроль давления может жертвенно поглощать энергию молнии, защищая насос и связанное с ним оборудование.

В: Что произойдет, если проблема исчезнет до того, как будет выполнено обслуживание?
A: Цифровой контроль давления записывает в память самый последний код ошибки; доступен, даже если неисправность носит прерывистый характер.

No related posts.
