как собрать сифон для раковины на кухне правильно: видео-инструкция по монтажу своими руками, фото и цена

В этой статье, прежде всего, будет рассматриваться схема – как собрать сифон для раковины стандартного типа. Кроме того будет разобран и такой ключевой момент, как выбор подходящего в той или иной ситуации изделия. Ведь вполне логично – перед тем, как элемент собрать, его нужно сначала приобрести.

Получается, что зная основные сведения касательно типов такой сантехники, вы сможете купить прибор, сборка и эксплуатация которого будет максимально легким делом.

Фото сборки сифона

Итак, с разбора этого вопроса и начнем.

Как осуществить выбор

Тут, прежде всего, важно понимать назначение прибора – если этот элемент не установить, то трубы основной магистрали будут чаще засоряться. Ведь конструкция прибора предусматривает наличие специального изгиба, в полости которого задерживается весь мусор.

Кроме того в этом же изгибе постоянно находится вода, благодаря которой неприятные запахи из канализации не проникают в помещение.

Принцип работы гидрозатвора

Так что, как видите, такой слив – элемент действительно необходимый.

Рассмотрим в таблице ниже, какие бывают колена для раковин.

Тип изделий:	Особенности:
Гофрированные.	Инструкция изготовления и установки такого прибора очень проста – по сути,  это просто кусок гофрированной гибкой трубы, на концах которой имеется переходник для вставки в канализацию и крепление для соединения со сливным кольцом умывальника. Получается, что изгиб тут можно создать любого размера, а это удобно в тех ситуациях, когда под мойкой малое пространство.В целом изделие довольно дешевое и простое в монтаже, однако перед тем как установить сифон для раковины, помните, что гофрированный патрубок во время очистки, скорее всего, придется демонтировать полностью.
Бутылочные.	Это самый популярные колена, так как тут очень легко очищать систему – достаточно открутить так называемую чашу прибора, вытряхнуть с нее мусор и можно вкручивать «накопительную» емкость обратно. То есть получается, что в случае установки такого прибора – его необязательно снимать полностью для очистки от накопившейся грязи.В принципе это очень хороший вариант, однако, элемент требует определенного свободного пространства под мойкой, кроме того монтаж изделия требует навыков и аккуратности.
Трубные.	Вариант представляет собой несколько как бы вставленных друг в друга трубочек и обычно применяется для ванн. Однако при необходимости трубный прибор может быть установлен и под умывальником. Это решение может быть актуально, например, в том случае, когда не хочется ставить гофру, но и бутылочный слив не помещается.

Трубный вариант

В целом, с типами изделий разобрались.

Обратите внимание! Цена сливных колен напрямую влияет на качество их эксплуатации. Ведь чем дешевле будет купленная сантехника, тем ниже будет качество уплотнительных прокладок, а значит, их придется чаще менять. Кроме того, дешевые конструкции тяжелее монтировать, потому что очень легко сорвать резьбу на соединениях – пластик ведь в таких случаях используется далеко не самой лучшей прочности.

Теперь можно приступить к практической части.

Самостоятельная сборка системы

В качестве наглядного примера, рассмотрим, как правильно установить сифон под раковиной, который относится к типу «бутылочных» изделий.

Взяли мы именно эту классификацию потому, что именно она собирается в большинстве случаев и в принципе как раз тут имеется больше всего нюансов.

Стандартное «бутылочное» колено

Для выполнения работ понадобится такой набор инструментов и расходных материалов:

• разводной и газовый ключ;
• крестовая и плоская отвертка;
• тюбик сантехнического силикона;
• защитные перчатки и желательно запастись и респиратором.

Ну и поскольку мы будем рассматривать и то, как заменить сифон в раковине, то получается, что перед тем, как поставить новый прибор, нужно будет снять старый. Если он такой же – современного типа, то хватит и вышеописанного инструмента. А вот если требуется демонтировать советский «агрегат» из чугуна, которые обычно ставили в ванной комнате и на кухне, то тут уже одними отвертками обойтись не получится.

Чугунный слив

С этого момента и начнем.

Демонтаж старой сантехники

Итак, как снять сифон с раковины, который сделан из чугуна – пошаговая схема работы:

1. Отверткой или ножом выковыриваем замазку или уплотнитель (чаще всего это обычные тряпки или куски резины)
2. Пробуем немного расшатать все составные элементы. Если это получается, то можно пробовать разбирать. Если же изделие «мертвое», то есть не поддается расшатыванию и разборке, то переходим к следующему пункту.
3. Берем болгарку и просто напросто срезаем колено.

Работа с болгаркой

Совет: можно обойтись и без болгарки – надрежьте чугун с помощью полотна по металлу, а потом разбейте его молотком на куски. Только помните, что такое агрессивное механическое воздействие чревато вылетом осколков металла и попаданием их на стену с плиткой. Поэтому действуйте максимально аккуратно, чтобы не повредить отделку.

Ну а что касается того, как открутить сифон в раковине, который относится к современному разборному типу, то тут все очень просто:

1. Выньте патрубок из канализационной трубы.
2. Возьмите отвертку и открутите винт со стороны раковины, на котором держится конструкция.

Если все сделано, то можно приступать непосредственно к сборке.

Монтаж нового колена

Перед началом работы важно убедиться в том, что все элементы прибора есть в наличии. Для этого возьмите схему (как правило, она прилагается ко всем сифонам) и проверьте, действительно ли наличие совпадает с заявленным в инструкции.

И если все в порядке, то можно приступать к монтажу.

1. Сначала подготавливаем канализационную трубу к вводу патрубка от сифона. Тут нужно убедиться, что гофра входит достаточно плотно. Если есть зазоры, то придется сходить в магазин купить специальный уплотнительный фитинг переходник и уже в него потом мы вставим патрубок.

Резиновый переходник

2. Теперь следует подготовить отверстие в раковине под установку верхней части слива. То есть нужно очистить все от грязи, лишних прокладок и т.п. И потом нужно попробовать вставить кольцо колена в отверстие – если диаметр совпадает, то ситуация у вас стандартная, а это значит, что можно смело действовать по инструкции дальше.

Совет: если диаметры элементов все-таки не совпадают, то этим моментом нужно заняться вплотную, потому что нельзя допускать скопление воды вокруг кольца слива – это негигиенично. Вариантов решения проблемы тут два – обратиться в магазин с просьбой подобрать более подходящее кольцо, либо же «сажать» кольцо на силиконовый герметик.

Сливной патрубок и кольцо

3. Собираем сифон своими руками по схеме, при этом обрабатываем силиконом те соединения, в которых нет уплотнительных прокладок. Те же места, где резиновые кольца есть – как правило, дополнительно обрабатывать не нужно. При этом обязательно следите за тем, чтобы между плоскостью прокладок и пластиком не было никаких «заусениц» – обрезайте их ножом, так как из-за таких нюансов может нарушиться уровень герметичности.

Элементы для сборки конструкции

Важно! Перед тем, как обработать плоскость силиконом, убедитесь в том, что поверхность сухая. В противном случае после высыхания герметика между ним и пластмассой останутся щели.

4. Приставляем верхнюю трубку конструкции к нижней части раковины и скручиваем трубу с металлическим сливным кольцом. Обычно это делается с помощью болта.
5. Вставляем прикрепленную трубу в сифон и закручиваем большую соединительную гайку.

Закрутка соединительной гайки

6. Вставляем гофру в канализацию, ждем несколько часов, пока схватится силикон (если он есть где-либо), затем проверяем систему на предмет протечек.

Если во время проверки все в порядке, то значит системой можно начинать пользоваться полноценно.

Ну и что касается того, как почистить сифон под раковиной в случае необходимости, то тут все просто – откручиваете «чашу», чистите ее и вкручиваете обратно. Только не забудьте, что если соединение ранее было обработано силиконом, то старый герметик нужно будет удалить при сборке и нанести новый.

Очистка чаши

На этом все – обзор завершен и переходим к подведению итогов.

Вывод

Мы достаточно подробно разобрались в том, как поставить сифон на раковину, а также в том, как его выбрать и как снять старое изделие, перед сборкой нового. Надеемся, что вам все относительно понятно и теперь данный процесс удастся выполнить легче и правильнее.

Если же вопросы таки остались, то просмотрите еще и обучающее видео в этой статье.

инструкция как правильно собрать для мойки (раковины), для ванны

Загрузка…

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Правильная сборка и установка сифона предотвращает протекание и быстрый засор съемного колена или корпуса прибора.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

• Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
• Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
• Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
• Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
  Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
• В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
• Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
• Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Обратите внимание!

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

• К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

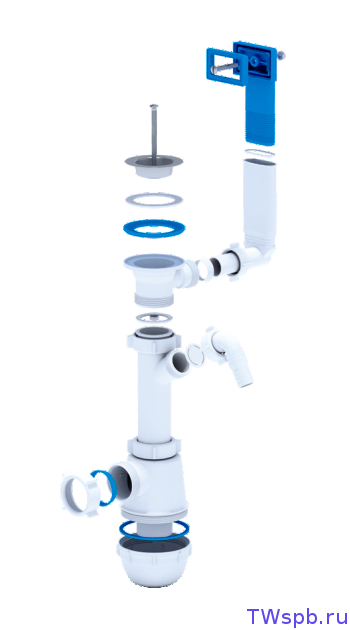

Схема сборки сифона

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.



Сифон для раковины – как собрать на 1 этапе

• Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
• На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской – для свободного его завода в сифон.
• Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

• На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
• В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
• В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Обратите внимание!

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При  желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

• Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
  Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

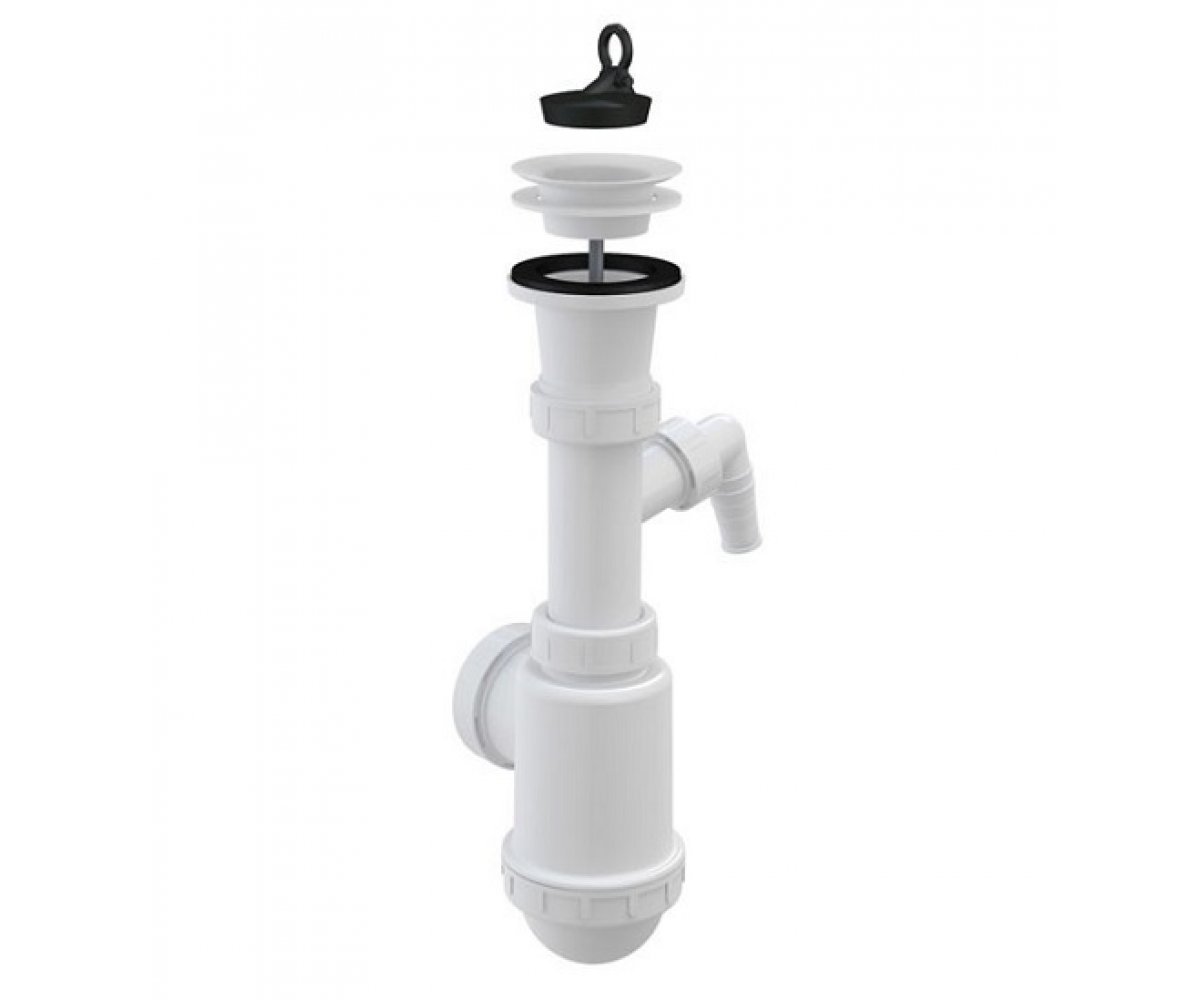

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

• Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
• Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
• Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
• Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
• Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
• Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

• Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
• Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
• Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
• Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
• Необходимо соединить основную часть прибора с трубой под раковиной.
• В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
• Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

Как установить сифон для раковины — рекомендации профессионалов

Любой уважающий себя мужчина или даже ваш сын-подросток вполне сможет понять, как собрать сифон для раковины самостоятельно. Ведь для этого необходимо только минимум усилий, несколько простых навыков, одна отвертка и максимум желания.

Содержание статьи

Каждой домохозяйке известно об этом устройстве то, что оно может забиться и его требуется почистить, или оно может течь и тогда, возможно, понадобится заменить на новый. Если в доме есть мужчина, проблем нет. В ином случае вам придется обратиться к платным услугам специалиста.

Назначение сифона

Живете вы в частном доме или в квартире, если в вашем жилище имеется мойка, умывальник, ванна или душевая кабина, то там есть и сифоны. Без этого сантехнического устройства можно обойтись разве что в случае с уличным рукомойником.

Сифон

Сифоном называется некий изогнутый участок трубы, по которой производится отвод сточной воды из раковины / ванны / поддона душевой кабины в канализацию. Подключение раковины к канализации невозможно без этого сантехнического приспособления. Ведь именно оно удерживает неприятные запахи, идущие с канализационной трубы, препятствует размножению бактерий благодаря гидрозатвору, который он образует.

Необходимо осуществлять подключение сифона к канализации еще и для улавливания грубого мусора, который по какой-либо причине попал в сток. Важно сразу отметить, что рассматриваемое сантехническое устройство не способно в полной мере защитить канализацию от засорения. Необходимо периодически использовать дополнительные химические средства, предназначенные для очистки канализации.

Разновидности сифонов

Прежде чем мы приступим к разбору вопроса, как правильно осуществить подсоединение сифона к мойке или иному сантехническому прибору, остановимся на том, какие виды сифонов существуют. Ведь решив приобрести это изделие, вы в первую очередь задумаетесь именно о его разновидности, которая необходима конкретно в вашем случае. Для большей наглядности рассмотрим следующие изображения.

Виды сифонов

Как видно из вышеприведенных картинок, самым функциональным и удобным в монтировании на сегодняшний день является бутылочный сифон. На нем мы и остановимся.

Базовая комплектация бутылочного сифона

Чтобы ответить на вопрос, как установить бутылочный сифон на раковину, необходимо сначала рассмотреть, из каких деталей он состоит. Основными комплектующими бутылочного сифона для раковины или ванны являются:

• защитная решетка;
• комплект резиновых прокладок;
• конусные резиновые манжеты;
• приемный или отводной патрубок;
• соединительный винт;
• стяжная гайка;
• днище;
• соединительная гайка для канализационной трубы;
• сливной патрубок.

Базовая комплектация

Различные модификации бутылочных сифонов

В зависимости от модели вашего устройства оно может иметь такие дополнительные детали, как:

• несколько приемных патрубков;
• переливной патрубок;
• клапан автослива.

Если рядом с раковиной, на которую вы производите установку сифона, у вас будет размещаться стиральная машина, стоит подумать о приобретении модели со специальным дополнительным приемным патрубком. Гораздо проще и удобнее бытовые приборы подключать к канализации через сифон, а не напрямую.

Переливной патрубок устанавливается на мойку, конструкция которой изначально предусматривает переливное отверстие. Во избежание потопа на кухне производители раковин для ванной и кухни в последнее время стали оснащать их переливным отверстием, а производители сифонов свои изделия – переливным патрубком.

Сифон с переливом

Автослив является очень удобной функцией современных моделей. Когда есть необходимость набрать в мойку воды, достаточно простым нажатием закрыть клапан на стоке. Потом, когда вода в мойке будет вам больше не нужна, клапан открывается и сток продолжает осуществляться в обычном режиме.

Автослив

На изображении, представленном ниже, показана одна из модификаций бутылочного сифона. В целом же все они имеют похожее устройство, а на какой именно модификации сифона для раковины в ванной остановиться, решать только вам исходя из конкретных условий.

Сифон с пробкой

Существуют также модели сифонов для двойных моек. Удобство такой модели заключается в том, что вам не придется выполнять монтаж сифона для раковины дважды. А это существенно сэкономит ваше время и силы. Но не только. Модель с двумя приемными патрубками более компактная, что немаловажно для продуктивного использования пространства под мойкой. Устанавливая 2 отдельных сифона на раковину с двумя чашами, вы создаете паутину труб и шлангов под мойкой. Это не только не позволит вам поместить там мусорное ведро, например, но и сделает канализационный узел сложным в обслуживании.

Сифон для двойной мойки

Технология сборки

Какую бы модель рассматриваемого сантехнического устройства вы ни приобрели, производитель обязан приложить к изделию схему по его сборке и перечень комплектующих. Именно инструкциями производителя и нужно руководствоваться в первую очередь при сборке сифона для раковины.

Но, как правило, инструкция носит схематический характер. Если вы уже не в первый раз занимаетесь сборкой изделия, вполне возможно, что схемы для вас будет более чем достаточно. Однако новичку особенно важно акцентировать внимание на моментах, о которых сейчас подробно и поговорим. Да и хозяину, который давно привык делать все своими руками, порой полезно напомнить о некоторых нюансах.

1. Итак, шаг первый – проверка комплектации. Казалось бы, это элементарно. Но нередки ситуации, когда «что-то тут не то» и непонятно, что к чему нужно подсоединять, потому что банально не хватает определенной детали. Реже случается избыточная комплектация. Тогда озадаченный хозяин тоже долго будет прикидывать, к чему прикрепить лишнюю гайку.
2. Когда с комплектацией вы разобрались и не забыли также обратить внимание на качество деталей, можно приступать непосредственно к сборке.
3. Проверьте нижнюю пробку. Убедитесь, что на ней нет никаких острых элементов, брака, который может повредить прокладку. Днище сифона всегда заполнено водой и наличие дефектов в этом месте конструкции неизбежно приведет к течи.
4. Установите решеточку, предотвращающую попадание остатков пищи в слив, и белую прокладку на отверстие в дне раковины. А с обратной стороны сливного отверстия, из-под низа, устанавливается резиновая черная прокладка. Прижмите отводной патрубок к мойке и сверху через решетку вкрутите в специальное гнездо в патрубке фиксирующий винт, диаметр которого составляет 6-8 мм. Для этого вам понадобится широкая отвертка – пожалуй, единственный инструмент, который вы будете использовать, кроме рук.
5. Сверху на отводной патрубок установите стяжную гайку, потом конусную резиновую прокладку. Вставьте сифон в патрубок, чтобы убедиться, что высота, на которой он находится, правильная. Закрепите его на этом уровне, вручную закрутив стяжную гайку. Установка сифона на раковину почти закончена.
6. После этого понадобится поместить резиновую прокладку в нижнюю крышку устройства и привинтить последнюю. В дальнейшем будет возникать необходимость ее отвинчивать, чтобы почистить все от скопившегося там мусора. Каждый раз следите за тем, чтобы не пережать прокладку.

На что стоит обратить внимание при монтаже:

• При сборке устройства не используйте герметик. Когда вам понадобится разобрать его, чтобы почистить при возникновении затора, вы не сможете сделать это быстро. Вдобавок ко всему придется удалять остатки старого герметика перед тем, как обратно все закупорить. В крайнем случае используйте силикон, но лучше и вовсе обойтись одними резиновыми прокладками, которые имеются в комплекте. При условии, что они нормального качества, проблем с герметичностью стыков не должно возникнуть. Это ведь канализация, там нет давления в отличие от водопроводной трубы.
• Продумайте сразу, на кухне, в ванной или в ином помещении вы будете устанавливать стиральную машину, будете или нет устанавливать посудомоечную машину, одинарной или двойной будет ваша мойка. Это необходимо для того, чтобы не понадобилось снова и снова производить установку сифона на раковину с добавлением в вашем доме новых бытовых приборов, требующих подсоединения к канализации.
• Чтобы убедиться, что собранный вами сифон будет функционировать должным образом, нужно проследить, герметичны ли все соединения и нет ли в каком-то месте течи.
• Все соединения должны выполняться вручную, без вспомогательных инструментов. В противном случае есть риск пережать уплотнительную резинку, что существенно снизит срок ее службы.

Установка сифона

Подведем итог

Сборка сифона для мойки, умывальника, душевой кабины или ванны не занимает много времени и не требует специальных навыков. Однако существует ряд нюансов, о которых следует знать и учитывать их, чтобы не пришлось выполнять двойную работу, переделывая что-то. Надо все учесть, чтобы в скором времени не понадобилось менять совсем новое устройство на более функциональную модель, потому что вы забыли учесть, что рядом вы поставите стиральную машину и ее тоже нужно будет подключить к канализации через сифон.

Если же вы новичок в сантехнике и занимаетесь монтажом сифона впервые, инструкция производителя к изделию в чем-то может оказаться непонятной. Имея лишь схематическое описание последовательности сборки и монтажа устройства, она не несет важной информации и советов, которые помогут избежать ошибок и уберечь вашу кухню от протекания канализационного узла.

Видео инструкция

Выбор и установка сифона для раковины: разновидности методов

Сифон является неотъемлемой частью таких сантехнических приборов как раковина и  ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

Устройство различных сифонов

Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

Преимуществом бутылочного сифона является простота очистки. Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.



Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается. Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

Конструкция слива для раковины

Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

Виды сифонов

В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

Сифоны для раковины различаются по своей конструкции и могут быть:

• Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж,  и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

• Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

• Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название. Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

• Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

Также сифоны разнятся по материалу, из которого они изготовлены:

Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

На что обратить внимание при выборе сифона?

Выбирать сифон для раковины необходимо с учетом следующих факторов:

• Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
• Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
• Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
• Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
• При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
• Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

Порядок самостоятельного монтажа бутылочного сифона

В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

Основные этапы установки включают:

На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

Обязательно установить конусное кольцо



Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

Обратите внимание на наличие и конус уплотнительного кольца

На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

Сборка сифона



Видео:

Видео:

советы по сборке и монтажу Как собрать трубы под раковиной на кухне

Антон Цугунов

Время на чтение: 5 минут

Сифон выполняет важные функции: благодаря водяной пробке он не дает запахам из канализации попасть в помещение и предохраняет трубы от частых засоров. Если сливная система износилась или вышла из строя, ее замену не нужно откладывать на потом. Поменять сифон под раковиной самостоятельно несложно, для этого не потребуются особые умения и сложные инструменты, главное знать, как правильно это сделать.

Типы сифонов

Перед заменой сифона придется выбрать и приобрести новое изделие. Для начала познакомимся с разновидностями этого приспособления.

По принципу действия сифоны, применяемые в раковине на кухне или в умывальнике в ванной, делятся на следующие :

• Бутылочный с погруженной трубкой (водяная пробка создается двумя цилиндрами, один из которых вставлен в другой). Используется чаще остальных видов из-за возможности удаления скопившихся загрязнений путем откручивания пробки снизу.
• Бутылочный с двумя перегородками.
• Трубный. Такое изделие имеет вид трубы, изогнутой в форме буквы «S» или «U», за счет изгиба которой и создается гидрозатвор.
• . Представляет собой пластиковую гофру, изогнутую и зафиксированную в нужном положении хомутом.

Раньше сливные устройства изготавливались из стали и чугуна, но сейчас для сифонов и другого сантехнического оборудования чаще всего применяется практичная и недорогая пластмасса. Она не подвержена коррозии, не гниет и не задерживает грязь. Пластик хорошо переносит чистку с применением троса и химических средств.

Самые дешевые изделия изготавливаются из полиэтилена и ПВХ, срок их службы не превышает 6 лет. Сифоны из полипропилена и АБС-пластика проживут более 10 лет.

Как выбрать сливное устройство?

Изделие устроено просто, и его легко разобрать, чтобы проверить отсутствие брака. В нем не должно быть дефектов на поверхности и в резьбовых соединениях. Прокладки применяются эластичные и смазанные силиконовым герметиком.

• Сложнее подобрать трубный слив, поскольку он имеет жесткую конструкцию: его патрубки нужно точно совместить с отверстиями раковины и канализационного лежака.
• При наличии проблем со свободным местом или неудобным расположением труб спасет положение .
• Для кухонной мойки лучше брать слив с ровными стенками, поскольку гофры быстро забиваются загрязнениями.
• Если под мойкой совсем нет места, следует выбрать специальный .

Для монтажа устройства для слива нужно приобрести силиконовый герметик без запаха. Кислотные составы не подойдут.

Замена сифона

Процесс замены сифона под раковиной состоит из таких этапов:

• Демонтаж старого слива. Работа выполняется над ведром. Заранее подготавливается тряпка, которой сразу же следует закрыть отверстие в канализационной трубе, чтобы избежать неприятного запаха.

• После демонтажа удаляются остатки загрязнений и чистится канализационный патрубок.
• Резьбовые соединения на корпусе сифона проверяются на отсутствие заусенцев. Если они есть, их аккуратно срезают ножом. Также нужно удостоверится в том, что все прокладки на месте.
• Сливная решетка раковины выравнивается и устанавливается на прокладку или герметик, чтобы не было протечки.
• На вывод мойки надевается толстая прокладка, после чего его приставляют снизу по центру сливного отверстия раковины. В центральное отверстие вставляется винт и прикручивается отверткой, чтобы сливная решетка и вывод плотно прижались к раковине.
• Собирается колба прибора. Снизу на нее следует установить резиновую прокладку и прикрутить крышку. На вывод мойки надевается накидная гайка и конусовидная прокладка. На него насаживается верхняя часть сифона, после чего накидная гайка вывода прикручивается к нему. Подобное соединение надежно и герметично. Его часто применяют в системах, не работающих под давлением. С колбой соединяется труба выпуска.

• Патрубок канализации следует высушить и установить в него манжету, смазанную герметиком.
• Сливной конец трубы выпуска подгоняется по размеру, затем вставляется в патрубок канализации, где происходит его уплотнение манжетой.
• Некоторое время в раковину подается вода для проверки герметичности соединений.

Ремонт сифона

Если сливное устройство начинает подтекать, причин неисправности может быть несколько:

• некачественная установка – неправильная стыковка соединений, перекошенная резьба, не до конца затянутые накидные гайки, использование неподходящих прокладок;
• засор;
• износ уплотнений – со временем прокладки твердеют и сжимаются, поэтому начинают пропускать воду;
• повреждения – трещины или сколы.

Для ремонта необходимо снизу установить емкость для слива жидкости.

• При неудовлетворительном качестве сборки изделие просто требуется разобрать и собрать правильно.
• При засоре нижнюю часть сифона нужно открутить, затем прочистить канализацию тросом или проволокой.
• В месте, где слив течет, резиновое уплотнение меняется на новое, смазанное вазелином или жидким мылом. При этом стыки обрабатываются герметиком.

Совет от сантехника: если нет возможности купить новые прокладки, старые уплотнения нужно обильно смазать герметиком или силиконовым клеем и установить на место. Пускать воду можно после застывания материала. Такое соединение прослужит еще несколько лет.

Установка сифона на кухне – это очень простая задача, которая занимает максимум 20 минут и не требует ничего кроме отвертки. Особенно, если вам нужно поставить новый сифон на еще не установленную новую раковину. А вот если вам надо заменить старое устройство, то сложность будет заключаться в основном в демонтаже, а не в установке. Поэтому звать сантехника и тратить на это деньги нет особого смысла.

Сифоны под кухню бывают разные – для обычных и двойных моек, с возможностью подключения к стиральной или посудомоечной машине, с переливом или без, из металла или пластика, по типу бутылки или трубы. Но все они устанавливаются примерно по одному принципу, поэтому мы написали одну пошаговую инструкцию с дополнением – по установке сифона с переливом и монтажу двойного сифона для двухчашной раковины.

И, конечно, у всех сифонов одно переназначение – не пропускать газы, то есть запахи из канализации с помощью образующегося в отстойнике гидрозатвора, а также задерживать в нем остатки пищи, мусор, мелкие предметы.

В этой инструкции мы рассмотрим способ монтажа обычного пластикового сифона бутылочного (колбового) типа, который чаще всего дополняет именно кухонную раковину, ведь его очень просто чистить.

Вам понадобится

1. Отвертка – для демонтажа вам нужна крепкая отвертка нужного размера, а при установке нового сифона можно обойтись даже монеткой, особенно, если вы приобрели современную модель сифона;
2. Ножовка, рулетка, наждачная бумага – иногда нужны для обрезания труб или гофры до нужных размеров и шлифовки их краев.

Шаг 1. Демонтаж старого сифона

Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

• Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

Шаг 2. Сборка сифона

Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.

• Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
• Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.

Вот как нужно правильно собирать сифон для кухни:

1. Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.

1. Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.

• Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
• Будьте внимательны – в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.

1. Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.

Шаг 3. Установка сифона

Пора установить собранное устройство:

• кладем на патрубок сифона рифленое уплотнительное кольцо полосками вверх, а под металлическую решетку натягиваем оставшееся кольцо как показано на фото ниже;
• теперь подставляем сифон под раковину (под сливное отверстие), придерживаем и выравниваем его, а сверху, т.е. уже над мойкой, кладем металлическую решетку;
• вставляем винт в решетку и закручиваем его отверткой или монеткой.

Шаг 4. Подключаем гофру к стояку канализации

Последний шаг – просто подключаем гофру к канализации, удлинив ее до нужной длины.

• Обычно диаметр гофры для канализации равен 50 или 40 мм, а сами гофры часто выпускаются в диаметре 50 мм, которую можно обрезать ножовкой до 40 мм при необходимости;
• Вместо гофрированной трубы можно и даже желательно использовать жесткий отвод.

Теперь проверяем сифон на течь, заполняем его водой, чтобы образовался гидрозатвор. Если нигде не течет, то вы все сделали правильно.

Дополнение – установка сифона с переливом

Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.

Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

6184 0 0

Необходимо сделать слив на кухне? Накопленный мной опыт позволяет утверждать, что с этой задачей под силу справиться любому домашнему мастеру. Пошаговая инструкция позволит мне доказать это.

Описание необходимых к выполнению работ

Чтобы сделать слив для раковины на кухне, вам потребуется преодолеть пять основных шагов:

1. Подготовить инструменты ;
2. Демонтировать старую систему слива ;
3. Собрать новую систему слива ;
4. Установить новую систему слива ;
5. Подключить новую систему слива к стояку .

Разберём все пункты по порядку:

Шаг №1: подготовка инструментов

Прежде чем приступить к работе убедитесь, чтобы под рукой были следующие инструменты:

• Отвёртка , а лучше две: большая и маленькая;

• Ножовка с мелким зубом;
• Рулетка с карандашом или маркером;
• Наждачка .

Шаг №2: демонтаж старой системы слива

Чаще всего в домашних условиях ситуация обстоит так, что слив не устанавливается с нуля, а заменяется. В таких случаях предварительно необходимо избавиться от старой системы, которая для кухонной мойки классически представлена в виде сифона.

Сам демонтаж осуществляется своими руками достаточно просто:

• Под раковину ставим пустую ёмкость . Подойдёт ведро или тазик;

• Откручиваем с помощью большой отвёртки болт в центре решётки на сливном отверстии;

Если болт, удерживающий сифон слишком сильно прикипел к решётке и не поддаётся, то рекомендую нанести на него технический аэрозоль WD-40. Он размягчит резьбовое соединение и сделает его более податливым.

• Снимаем старое сливное оборудование ;
• Начисто протираем освободившееся сливное отверстие .

Если засорился канализационный трубопровод, то на данном этапе, пока сифон снят, самое время его прочистить с помощью специального стального троса. Это не помешает сделать даже просто в профилактических целях.

Шаг №3: сборка новой системы слива

Как собрать новое сливное устройство? С первого взгляда эта задача может показаться затруднительной из-за обилия различных деталей. Но так как все одни подогнаны по размерам друг к другу, то ошибиться довольно-таки сложно. Тем не менее, предлагаю рассмотреть выполнение сборочного процесса более подробно:

Фото	Описание
	Раскладываем перед собой все запчасти : Уплотнители кольцеобразной формы различных размеров; Гайки накидного типа; Патрубок ; Верхняя и нижняя части самого сифона ; Отрезок гофрированной трубы ; Решётка сливного отверстия, материалом которой может быть нержавеющая сталь, латунь или бронза; Крепёжный болт .
	Надеваем кольцо-уплотнитель с наибольшим диаметром на самую широкую часть сифона; Скручиваем обе половинки контейнера
	Подбираем к патрубку подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы; Надеваем на патрубок накидную гайку; Натягиваем Вставляем собранное изделие в верхнее отверстие сифона; Закручиваем его.
	Подбираем к отрезку гофрированной трубы подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы; Надеваем на отрезок гофрированной трубы накидную гайку; Натягиваем уплотняющее кольцо конусной формы тупой стороной вверх; Вставляем собранное изделие в боковое отверстие сифона; Закручиваем его.

Резьбовые соединения затягивайте плотно, но без излишних усилий, так как пластиковую резьбу очень легко сорвать.

Шаг №4: установка новой системы слива

Установка собранного сифона выполняется ещё проще, чем его сборка:

Фото	Описание
	Накладываем на края отверстия патрубка рифлёное уплотняющее кольцо так, чтобы его полоски оказались сверху; Натягиваем под металлическую решётку сливного отверстия оставшееся незадействованным уплотняющее кольцо.
	Подставляем сифон под сливное отверстие раковины и выравниваем; Сверху накладываем на него металлическую решётку.
	Вставляем крепёжный болт в соответствующее отверстие на решётке; Закручиваем его маленькой отвёрткой.

Шаг №5: подключение новой системы слива к стояку

Установленный сифон теперь надо подсоединить к канализационному трубопроводу. Для этого выполняем ряд следующих действий:

1. Подгоняем длину гофрированной трубы:

• Обрезаем при помощи ножовки и зачищаем края наждачкой, если она слишком длинная;
• Удлиняем при помощи соединительных фитингов и дополнительных отрезков труб, если гофра слишком короткая;

1. Вставляем в стояк переходную резиновую муфту при необходимости, а затем и край самого отрезка гофрированной трубы;
2. Тестируем систему:

• Включаем воду ;
• Ждём заполнения гидрозатвора ;
• Проверяем наличие течей .

Дополнительные сведения

Цена более сложных сливных конструкций выше, чем у простого сифона, и установка их также несколько сложнее. Рассмотрим пару таких вариантов:

1. Сифон с переливом . В этом случае на колбе имеется не два, а целых три отверстия. Порядок же действий при подключении дополнительного отвода аналогичен монтажу патрубка:

• Подбираем к переливу подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы;
• Надеваем на него накидную гайку;
• Натягиваем уплотняющее кольцо конусной формы тупой стороной вверх;
• Вставляем собранное изделие в подходящее по диаметру отверстие сифона;

• Прикручиваем обратный край перелива к отверстию на задней стенке раковины с помощью крепёжного болта и маленькой отвёртки;

1. Сифон для двойной мойки . Здесь основное отличие монтажного процесса заключается в том, что сначала подключаются патрубки к обеим раковинам, и только затем уже собирается остальная часть сливной системы.

Заключение

Вы ознакомились с тем, как устанавливается сливная система для кухонной раковины. Видео в этой статье содержит дополнительную информацию. В комментариях можно задавать любые вопросы, касающиеся темы.

Под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

• Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
• Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
• Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
• Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
• Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
• Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

• Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
• Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
• Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
• Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
• Необходимо соединить основную часть прибора с трубой под раковиной.
• В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
• Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне.

Организация водоснабжения и канализации на кухне значительно отличается от монтажа этих же систем во всем доме. Это связанно с тем, что помимо обычной мойки в данном помещении часто устанавливают бытовые приборы, которые также требуют подсоединения к системам коммуникаций.

При этом если с подключением воды обычно не возникает проблем, то вопрос, как установить сифон на кухне, порой связан с различного рода проблемами.

Назначение

Данное устройство служит связующим звеном между техникой или мойкой и канализацией. В нем реализована технология создания своеобразного водяного клапана, который при помощи остатков жидкости блокирует проникновение воздуха из канализации в помещение.

Это нужно для того, чтобы предотвратить появление ненужных запахов и шума, которые постоянно возникают в данной системе.

Установка

Данный процесс довольно прост, но он состоит из нескольких этапов, от соблюдения которых зависит работоспособность не только самой канализации, но и бытовой техники. Именно поэтому установка сифона на кухне требует повышенного внимания и строгого соблюдения инструкций.

Выбор устройства

• Выбор данного устройства является одной из самых важных процедур. Причем он связан не только с определением качества, но и конкретной модели.
• Для начала нужно определиться с тем, какое количество устройств будет подключаться. Раньше если к сифону необходимо было подключить стиральную или посудомоечную машину, то мастера брали такую модель, которая должна устанавливаться на ванну, и организовывали дополнительное соединение через рукав перелива. Именно поэтому в настоящее время очень популярен вопрос о том, как поменять сифон на кухне, поскольку появились в продаже специальные устройства, предназначенные для этих целей.
• Лучше всего выбирать ту конструкцию, которая имеет столько выводов, сколько будет подключаться оборудования. Однако некоторые специалисты рекомендуют устанавливать сифоны с двумя ответвлениями, а если техники будет больше, то нужно использовать разветвители.
• Отдельное внимание необходимо уделять качеству материала, из которого изготовлено устройство.

• Все элементы должны иметь правильную форму, не содержать сколов и трещин, а также не иметь повреждений в резьбовых соединениях.
• Резиновые прокладки проверяются на целостность и соответствие размерам.
• Отдельно стоит отметить то, что продаются данные устройства в виде отдельных деталей. Именно поэтому вопрос как разобрать сифон на кухне не вызовет больших трудностей, а для правильной сборки в комплект обычно входит инструкция.

Совет! Перед совершением покупки нужно проверить наличие всех элементов устройства. Дело в том, что часто встречаются такие ситуации, что даже в запаянной упаковке может не хватать некоторых деталей.

Сборка

• Данный этап очень важен. От него зависит срок эксплуатации и его качество.
• Если устройство продавалось в собранном виде, то его придется разобрать. Это связанно с тем, что нужно проверить наличие всех необходимых прокладок и собственноручно убедиться в силе затягивания и крепления всех элементов.
• Стоит отметить, что сифоны для кухни собираются исключительно вручную. Это необходимо для того, чтобы не повредить само устройство и контролировать силу зажима.
• При сборке не следует прилагать слишком большие усилия, поскольку такой монтаж может передавить резиновую прокладку или сорвать резьбу на пластмассовых деталях.
• Рассказывать, как именно собирается сифон не имеет смысла, поскольку существую различные модели, которые отличаются своей конструкцией. Именно поэтому к каждому устройству в обязательном порядке прилагается инструкция, в которой и указывается, как это сделать.

Совет! Все элементы при сборке должны быть идеально чистыми и сухими. Грязь и особенно песок, попавший на резиновую прокладку или резьбу, может вызывать течи.

Монтаж

• Первоначально необходимо подготовить канализационную трубу. Если используется старая чугунка, то весь процесс заключается в очистке ее от загрязнений и установке соответствующей резиновой прокладки. Когда применяется пластмасса, то нужно сначала вывести оконечник на определенный уровень (не выше 40 см от пола), а затем установить на него специальный переходник, который приобретается заранее.

Инструмент

Для данной работы необходимо минимальное количество инструмента, цена на который позволит приобрести его даже для одной установки.

Потребуется:

• плоскогубцы;
• монтажный нож;
• отвертка.

Вывод

Таким образом, приложенный видео материал раскрывает все особенности такого устройства как кухонный сифон. Также становится понятно, что его выбор и установку может произвести практически любой челок, обладая элементарными навыками и следуя указаниям инструкции.

При этом для данной работы используется инструмент, который есть дома у каждого настоящего хозяйственника.

на ванну, раковину и мойку на кухне

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Материал сифона

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
2. Резиновая прокладка выпускного патрубка (излива).
3. Две пластиковые гайки диаметром 32/40/50 мм.
4. Конусная резиновая манжета диаметром 32/40/50 мм.
5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
7. Декоративная накладка слива. Тоже из нержавейки.
8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
9. Корпус сифона (бутылка или колено).
10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
11. Резиновая накладочная пробка слива.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

Герметик

При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Подготовительные работы

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

Кухня

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

Кухонные сифоны

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

О клапане

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

• Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
• Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
• Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
• Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Умывальник

После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне, но без излишеств.

Итог

Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

Видео: сборка сифона для раковины

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как заменить или обслужить сливной узел всплывающего окна раковины

Ваша раковина не сливает воду? Не дает ли наполнить таз водой? Если это так, то возможно, что выдвижной узел раковины в сливе сломан.

Что случилось в мойке, так это то, что механизм (или сборка) выдвижного ящика сломался. Когда всплывающая сборка работает правильно, это довольно просто, используя рычаг, чтобы открывать и закрывать слив. Когда вы поднимаете подъемную штангу на задней части мойки, стопор закрывается, а когда вы толкаете штангу вниз, стопор открывается.

Нравится!

Подъемная штанга, которую вы поднимаете, прикреплена к так называемой поворотной штанге, которая соединена с вашей сливной пробкой. Когда подъемная штанга поднимается вверх, она поднимает поворотную штангу, которая опускает сливную пробку.

Эта часть мойки может не работать по нескольким причинам. Часть стержня шарнира, которая соединяется со сливной пробкой, могла заржаветь или сломаться, или сама сливная пробка могла быть сломана, так что стержень шарнира не мог фактически потянуть пробку вниз.Даже рычага подъемной штанги на поворотной штанге может не хватить. Если ваша раковина плохо сливается, и вы можете открывать и закрывать выдвижной механизм, это может быть связано с тем, что вам нужно вычистить что-то, что застряло в механизме.

Прежде чем позвонить сантехнику, вы можете исправить это самостоятельно за гораздо меньшие деньги. Какой бы ни была проблема с вашим всплывающим механизмом, вы можете легко найти запасные части в строительном магазине. Существуют универсальные комплекты, которые можно приобрести по цене от 4 долларов.00 и 14 долларов США.

После покупки ремонтного комплекта процесс ремонта становится чрезвычайно простым. Если вы не знаете, какая часть находится во всплывающей сборке, мы опубликовали сообщение о том, как работает ваша всплывающая сборка. Ознакомьтесь с деталями сборки, чтобы знать, как завершить этот проект своими руками. ПОШАГОВАЯ ИНСТРУКЦИЯ: 1. ПОДГОТОВЬТЕ Раковину Перед тем, как приступить к ремонту или очистке выдвижного слива, не забудьте выключить воду в раковине, обеспечить доступ к задней части раковины и на всякий случай поставьте ведро под слив. 2. ОТСОЕДИНИТЕ ПРУЖИННЫЙ ЗАЖИМ

Ослабьте пружинный зажим, который удерживает ремешок с вилкой на стержне шарнира.

3. СНИМИТЕ ПРУЖИННЫЙ ЗАЖИМ И РЕМНЮ

Полностью снимите пружинный зажим и ремешок с вилкой.

4. ОТВЕРТИТЕ ПРОКЛАДКУ, УДЕРЖИВАЮЩУЮ ШАЙБИНУ

Оставьте ремешок с скобами на месте и открутите прокладку, удерживающую ось шарнира в сливе.

5. СНИМИТЕ ПОВОРОТНУЮ ТЯГУ

.

После того, как вы удалите прокладку на сливе, вы увидите маленький белый шарик на стержне поворота. Это уплотнение, которое предотвращает вытекание воды на пол в ванной. С другой стороны шара находится часть стержня шарнира, которая прикрепляется к сливной пробке, которая может быть загрязнена или сломана.

6. ЗАМЕНА ИЛИ ОЧИСТКА ПОВОРОТНОЙ ТЯГИ

Если вы просто проводите техобслуживание поворотной штанги, промойте ее в другой раковине.Если вы заменяете поворотный стержень на тот, который будет работать, убедитесь, что размер шара уплотнения и длина поворотного стержня в универсальном ремонтном комплекте совпадают с вашим уплотнением и стержнем. Присоедините правильный шар уплотнения с правильной длиной стержня и отложите в сторону.

7. ЗАМЕНА ИЛИ ОЧИСТКА СЛИВА

Очистите сливную пробку в другой раковине, если вы просто выполняете техническое обслуживание. В это время также промойте сток. Если вы заменяете пробку, открутите крышку сверху и прикрутите новую сливную нижнюю часть.

8. ЗАМЕНИТЕ СЛИВНЫЙ БЛОК

.

Убедитесь, что вы вставили новую или очищенную пробку сливного отверстия так, чтобы отверстие было обращено к вам. Таким образом, стержень шарнира может пройти через отверстие в нижней части сливной пробки и перемещать его вверх и вниз.

9. ЗАМЕНИТЕ ПОВОРОТНУЮ ТЯГУ

.

Возьмите новую или очищенную ось шарнира и опустите ее в слив. Убедитесь, что когда стержень шарнира находится внутри, когда вы вручную перемещаете его вверх и вниз, стопор перемещается вверх и вниз. В противном случае вам придется повозиться со сливной пробкой, чтобы убедиться, что стержень шарнира входит в нижнюю часть пробки.

10. НАДЕВАЙТЕ ПРОКЛАДКУ НА ШАРНИРУ

Замените прокладку, удерживающую стержень шарнира, и не забудьте сильно ее закрутить, чтобы она не протекала!

11. ЗАМЕНИТЕ РЕМНЮ ПРУЖИНЫ И ПРУЖИНУ

.

Убедитесь, что ремешок с головкой и шарнирный стержень закреплены на том же отверстии, что и раньше, или увеличьте рычаг, изменив отверстия, через которые проходит поворотный стержень. зажмите пружинный зажим вокруг ремешка с вилкой, чтобы ремешок с вилкой не упал со стержня шарнира.

Поздравляем, вы успешно заменили шарнирную штангу и выдвижной блок раковины. Если у вас есть домашняя гарантия с Landmark Home Warranty, вы, возможно, заметили, что всплывающие сборки не включены в список вещей, на которые распространяется гарантия для дома. Это связано с тем, что детали и работа для замены этого стоят больше, чем плата за вызовы в размере 60-100 долларов США. Если вы заинтересованы в покрытии более крупных частей вашего дома, таких как домашние системы и бытовая техника, вы можете увидеть, что покрывает Landmark, сравнив наши планы гарантии для дома здесь.

Как установить сливной узел в фарфоровую раковину | Home Guides

Сборка выдвижного слива соединяет раковину со сливной трубой P-сифона. Сборка состоит из фланца и стопора (также называемого всплывающим элементом), которые вы видите в раковине; сливная трубка, являющаяся основным корпусом под раковиной; и шаровой стержень, который перемещает стопор вверх и вниз. Очистите отверстие в раковине перед установкой нового сливного узла, в том числе удалите старую, высохшую замазку сантехника или отложения кальция.

Отвинтите фланец от сливного патрубка, затем снимите пробку.

Закрутите гайку на сливном патрубке до упора, затем установите вставку через отверстие в раковине.

Сверните немного шпатлевки в руке, превратив ее в веревку, затем поместите ее вокруг нижней стороны фланца. Наверните фланец на резьбу сливного патрубка до упора.

Вставьте фланец в отверстие в раковине. Поверните сливной патрубок так, чтобы отверстие для выдвижного шара было направлено к задней части раковины, затем затяните крепежную гайку до тех пор, пока резиновая компрессионная шайба не будет плотно прижата к нижней стороне раковины.Удерживая сливной патрубок одной парой регулируемых плоскогубцев, затягивайте гайку другой парой. Не перетягивайте.

Установите стопор через отверстие во фланце так, чтобы плоский фланец стопора был направлен к задней части раковины.

Снимите крепежную гайку с задней стороны шарового гнезда «T». Установите уплотнение штока и шаровой стержень в тройник, убедившись, что конец штока проходит через отверстие в нижней части фланца стопора. Установите на место гайку крепления шара и затяните.

Поднимите заднюю часть тяги в самое верхнее положение. Установите один конец зажима шарового стержня на стержень, затем установите нижний подъемный ремень на стержень, вставив стержень в одно из отверстий. Используйте самое нижнее отверстие, чтобы верхняя часть ремня не касалась дна раковины. Установите другой конец зажима на конец стержня, захватив подъемный ремень между ножками зажима.

Опустите шаровую штангу в нижнее положение. Установите верхнюю подъемную штангу через отверстие в верхней части крана и в отверстие в верхней части нижнего подъемного ремня.Затяните нижний винт подъемного ремня разводным ключом.

Установите скользящую гайку P-образного сифона на конец сливного патрубка стороной с резьбой вниз, затем установите нейлоновую шайбу скользящей гайки узким концом вниз.

Установите P-сифон на нижнюю часть сливного патрубка, затем надавите на скользящую гайку и шайбу и навинтите их на P-сифон. Затяните накидную гайку вручную.

Откройте кран и проверьте герметичность. Переместите подъемную штангу вверх и вниз и убедитесь, что стопор также перемещается вверх и вниз.В нижнем положении он должен удерживать воду в раковине.

Справочная информация

Наконечники

• Отрегулируйте высоту подъемной штанги или нижнего подъемного ремня по мере необходимости, чтобы полностью переместить стопор вверх и вниз в пределах его диапазона.

Writer Bio

Emrah Oruc — генеральный подрядчик, писатель-фрилансер и бывший механик гоночных автомобилей, который профессионально пишет с 2000 года. Он был опубликован в журнале «The Family Handyman» и имеет опыт работы консультантом по разработке и поставке конечных продуктов. -пользовательское обучение.Орук имеет степень бакалавра политических наук и экономику в Университете Делавэра.

Замена сливной раковины и выдвижной крышки

Что требуется для снятия и замены сливного и выдвижного узла в нижней части раковины в ванной?

А можно это сделать, если и смеситель не заменяешь?

Ответ — да, можно заменить только сток и сборку всплывающего окна. Хотя эта сборка обычно входит в комплект нового смесителя, вы также можете приобрести ее отдельно в большинстве магазинов товаров для дома и других розничных продавцов сантехники.Замена вполне по силам любому мастеру.

Выходи со старым

Во-первых, давайте избавимся от старого. Начните с расчистки места под раковиной (и, возможно, сделайте небольшую генеральную уборку, пока вы там!). Поставьте ведро под сифон, ослабьте две гайки, удерживающие сифон на месте, и снимите его, позволяя воде из сифона стечь в ведро. Сохраните сборку ловушки — вы повторно воспользуетесь ею позже.

Теперь посмотрите на дно раковины и найдите части. Работая снизу вверх, вы сначала увидите длинную металлическую или пластиковую трубу, входящую в ловушку, которая называется патрубком. Он прикреплен к металлической детали, выходящей из раковины, которая является корпусом слива. Внизу раковины вы увидите гайку, металлическую шайбу и резиновую шайбу, которые удерживают сливное отверстие на месте. Внутри раковины находится металлическая деталь со скошенной кромкой в ​​самом низу, которая ввинчивается в корпус слива, называемый сливным фланцем.Из насадки выходит стержень, шар и шарнир, который активирует стопор, который вы видите в раковине.

Ослабьте гайку, удерживающую шарнир в сборе, и снимите его. Также может быть винт с накатанной головкой или пружинный зажим, удерживающий шток на месте. Удалите и все это. Ослабьте большую гайку, крепящую корпус слива к нижней части раковины, и постучите по насадке, чтобы отсоединить фланец от дна раковины. Осторожно открутите фланец от корпуса слива, чтобы остальная часть сборки упала через раковину, чтобы вы могли ее снять.Выбросьте все эти старые детали.

Тщательно очистите и удалите старую замазку, герметик, уплотнительный материал, мыльную пленку или другой мусор как сверху, так и снизу раковины. Вам нужно, чтобы эти области были чистыми и сухими для новой установки.

Детали для выдвижного слива | Подъемные штанги

О выдвижных сливных узлах

Когда вы думаете о выдвижных сливных узлах для вашей ванной комнаты , вы, вероятно, считаете их частью раковины , но не забывайте, что вы контролируете засорение и отключите слив через кран для унитаза .PlumbersStock предлагает множество выдвижных сливных частей , чтобы ваш смеситель и мойка работали как новые.

Сэкономьте на запчастях для смесителей с онлайн-специалистами по сантехнике на сайте PlumbersStock. Не забывайте, что мы продаем также комплектные сливные сливы в сборе .

Рекомендации

Если вам когда-либо приходилось наливать воду в ванну или раковину, вы, вероятно, знакомы с принципом работы выдвижного слива. Проще говоря, когда подъемная штанга для унитаза (на умывальнике) или рычаг переливной пластины для ванны (на ванне) поднимается, слив опускается и закрывается , так что ванна или раковина могут удерживать воду.

Со стороны кажется, что этот механизм является частью вашей раковины или ванны, но на самом деле он встроен и управляется смесителем в унитазе. Если что-то случится с подъемной штангой вашего крана, вы не сможете использовать выдвижной слив, если вы вручную не надавите на него . Хотя это само по себе не является большой проблемой, настоящая проблема возникает, когда вы пытаетесь поднять выдвижной слив, чтобы слить воду. Поскольку деталь предназначена для создания временного водонепроницаемого уплотнения , вам будет сложно поддеть выдвижной слив без терпения и помощи отвертки с плоской головкой.

Если вы заметили, что у вашего смесителя для унитаза возникают проблемы с выдвижным сливом, PlumbersStock предлагает огромный выбор различных выдвижных сливных частей от таких производителей, как Moen, Delta, Brizo, Peerless и других. Если ваш выдвижной слив больше не создает водонепроницаемое уплотнение или ваша подъемная штанга не работает, мы предложим вам нужную деталь по доступной цене.

Замена сливной раковины

Если вы хотите заменить слив в раковине в ванной, вы можете ошибочно полагать, что вам потребуется профессионал, чтобы заменить эту деталь.Тем не менее, замена выдвижного сливного отверстия в раковине — довольно простая задача , которая может сэкономить вам деньги, выполняя ее самостоятельно, и требует нескольких инструментов и 5-10 минут вашего времени. Независимо от того, не поднимается ли ваш выдвижной слив или вода протекает через него, даже когда он закрыт, вот краткое руководство по замене сливного отверстия.

1. Удалите старый выдвижной слив — Сломанный выдвижной слив легко вытащится из раковины. Кончиком ножа отвертки с плоским жалом осторожно подденьте край стопора, пока не сможете ухватиться за него пальцами.Вытащите его из слива. Если он заедает, замените его и обратите внимание на сифон под раковиной. Снимите П-образный сифон и стержень с задней стороны слива, затем извлеките всплывающий узел, открутив сливной фланец изнутри раковины. Теперь ваша сборка должна выдвинуться.
2. Установите новую деталь — Ваш новый выдвижной слив должен иметь несколько различных деталей, включая новый сливной фланец. Установите этот новый сливной фланец и нанесите замазку сантехника на его нижнюю часть, чтобы создать уплотнение.Поверните процесс удаления в обратном порядке, и вы получите новый рабочий всплывающий сток.

Приобретите детали для выдвижного слива в Интернете

Если вам необходимо заменить выдвижной слив или подъемную штангу вашего крана, здесь, в PlumbersStock, мы предлагаем один из самых больших вариантов от проверенных производителей Brizo, Moen и Delta , назвать несколько. Вы не найдете лучшего предложения в другом месте, поэтому воспользуйтесь нашими низкими ценами сегодня! Узнайте, почему так много других предпочитают нас другим оптовым компаниям для удовлетворения своих потребностей в сантехнике.

Чтобы сузил результаты поиска , используйте фильтры слева. и выполните поиск по производителю, цвету или типу крана . Если вам нужна дополнительная помощь для анализа результатов или если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нашей экспертной службой поддержки клиентов по телефону, электронной почте или в чате и позвольте нам направить вас в правильном направлении.

Выдвижной, подъемно-поворотный и выдвижной стопор для раковины для ванной комнаты

Найдите идеальный слив для каждой раковины на сайте PlumbingSupply.com®! От стандартного до роскошного, у нас есть слив, который удовлетворит ваши потребности. Выберите один из множества стилей — от простого до современного, с переливом или без него, обычной длины или сверхдлинного — затем выберите одну из множества красивых отделок водостока, предлагаемых ниже, чтобы завершить внешний вид и дополнить ваш декор.

щелкните любое изображение, чтобы перейти непосредственно к этому разделу

---

Jaclo Полностью готовый слив для всплывающей мойки

Характеристики сливного отверстия для раковины:

• Классическая сборка pop-up подходит для самых разных раковин и смесителей
• Подходит для отверстий под раковины 1-1 / 2 «- имеет патрубок с внешним диаметром 1-1 / 4»
• Полностью плакированные и отполированные на всех поверхностях для создания дизайнерского образа высочайшего качества
• Доступно более 20 видов прочной дизайнерской отделки, подходящей к существующей арматуре
• Прочная, долговечная конструкция калибра 17
• Доступны с отверстиями для перелива или без них
• Характеристики всплывающего слива View 836/839
• Включает:
  • Полностью законченный сливной корпус и патрубок
  • Регулируемый стопор из латуни
  • Две резиновые шайбы и контргайка для надежной посадки
  • Ремень, горизонтальная штанга, подъемная штанга и прилагаемые винты / зажимы и т. Д.

---

Jaclo Частично готовый слив для всплывающей мойки

Характеристики сливного отверстия для раковины:

• Классическая сборка pop-up подходит для самых разных раковин и смесителей
• Подходит для отверстий под раковины 1-1 / 2 «- имеет патрубок с внешним диаметром 1-1 / 4»
• Фланец и другие открытые детали, покрытые множеством дизайнерских покрытий
• Прочная, долговечная конструкция калибра 17
• Доступны с отверстиями для перелива или без них
• View 736/739 Технические характеристики всплывающего слива
• Включает:
  • Корпус слива и патрубок с частичным покрытием
  • Регулируемый стопор из АБС-пластика
  • Две резиновые шайбы и контргайка для надежной посадки
  • Ремень, горизонтальная штанга, подъемная штанга и прилагаемые винты / зажимы и т. Д.

---

Двухкомпонентный выдвижной узел для унитаза Deluxe

Характеристики сливного отверстия для раковины:

• Прочная латунная конструкция с четырьмя прочными дизайнерскими покрытиями
• Подходит для отверстий под раковины 1-1 / 2 «- имеет патрубок с внешним диаметром 1-1 / 4»
• Уплотнения шайбы седла из пеноматериала без уплотнения для меньшего беспорядка и хлопот
• Простая установка — корпус сливной раковины устанавливается отдельно от выдвижного блока управления для упрощения выравнивания
• Доступны с отверстиями для перелива или без них
• Размеры выдвижного слива View 630
• Включает:
  • Полностью законченный сливной корпус и хромированный патрубок
  • Коррозионно-стойкая пластиковая пробка
  • Резиновая шайба и контргайка для надежной посадки
  • Ремень, горизонтальная штанга, подъемная штанга и прилагаемые винты / зажимы и т. Д.

---

Стандартный цельный выдвижной узел для унитаза

Характеристики сливного отверстия для раковины:

• Доступен с отделкой из хрома или полированной латуни
• Прочная металлическая конструкция
• Для использования с мойками с переливом
• Подходит для отверстий под раковины 1-1 / 2 «- имеет патрубок с внешним диаметром 1-1 / 4»
• Включает:
  • Цельный сливной корпус и патрубок
  • Коррозионно-стойкая пластиковая пробка
  • Резиновая шайба и контргайка для надежной посадки
  • Ремень, горизонтальная штанга, подъемная штанга и прилагаемые винты / зажимы и т. Д.

Стандартный цельный выдвижной слив

---

Слив для раковины Jaclo Lift & Turn

Характеристики сливного отверстия для раковины:

• Простой в использовании слив с подъемно-поворотным механизмом работает с различными раковинами и смесителями
• Пробка остается открытой при повороте — легко открывается / закрывается в резервуаре
• Подходит для отверстий под раковины 1-1 / 2 «- имеет внешний диаметр 1-1 / 4» x 5-1 / 2 «длинный патрубок
• Длинная резьба на корпусе слива идеально подходит для раковин большой толщины
• Доступно более 20 видов прочной дизайнерской отделки, подходящей к существующей арматуре
• Прочная, долговечная конструкция калибра 17
• Доступны с отверстиями для перелива или без них
• View 606/607 Технические характеристики всплывающего слива
• Включает:
  • Дренажный корпус и патрубок
  • Стильный латунный ограничитель подъема и поворота
  • Две резиновые шайбы и контргайка для надежной посадки

---

Знак Crab Lift & Turn для раковины для раковины

Характеристики сливного отверстия для раковины:

• Простая в использовании пробка для слива с подъемно-поворотным механизмом не требует технического обслуживания и является отличной альтернативой традиционным сливным отверстиям, открывающимся вверх или закрывающимся нажатием
• Прочная, долговечная цельнометаллическая конструкция
• Фланец навинчивающийся с наружным диаметром 2-1 / 4 дюйма для отверстий под раковины 1-1 / 2 дюйма
• Внешний диаметр 1-1 / 4 дюйма x длинный патрубок 6-3 / 4 дюйма
• Доступны с отверстиями для перелива или без них
• Посмотреть спецификации P0001 / P0661 подъемно-поворотный слив
• Включает:
  • Готовый сливной корпус и металлический патрубок
  • Стопор подъемно-поворотный
  • Резиновая шайба, фрикционное кольцо и стопорная гайка для надежной посадки

---

Вытяжная заглушка для слива для раковины

Характеристики сливного отверстия для раковины:

• Прочная металлическая конструкция с резиновым ограничителем тянущей цепи
• Подходит для отверстий под раковины 1-1 / 2 «- имеет патрубок с внешним диаметром 1-1 / 4»
• Несколько длин концевых патрубков на выбор в соответствии с вашими требованиями к установке, в том числе удлиненный вариант 12 дюймов
• Простота установки и использования вместо традиционного выдвижного узла
• Доступны с отверстиями для перелива или без них
• Включает:
  • Полностью законченный сливной корпус и патрубок
  • Резиновая шайба и контргайка для простой и надежной установки
  • Резиновый стопор и цепочка для соответствия отделке

с переливом — цельный

---

Комплект удлинителя для слива раковины

Этот комплект для переоборудования слива для раковины включает:

• Подходит для стандартной дренажной решетки с резьбой 1-1 / 4 «O.D. x 27 ниток на дюйм
• Удлинение резьбы дренажного хвостовика на длину 1-1 / 4 дюйма
• Идеально подходит для толстых раковин и столешниц или других нестандартных вариантов установки
• Работает с выдвижными, выдвижными или поворотными сливными трапами для унитазов со съемной насадкой
• Хромированная отделка, но обычно скрывается шайбами ​​и крепежной гайкой

Как это работает:

• Наконечник снят с дренажного корпуса сетчатого фильтра
• Расширение внутренней резьбы в сливном корпусе
• Резьба хвостовика в удлинителе

Комплект удлинителя слива раковины $ 15.75

---

Удлиненная шаровая штанга 16 дюймов

---

Признак вытаскивания крабов цепных перьев

Каждый комплект включает в себя нижнюю стойку, цепь и резиновую пробку.

---

Щетка для улавливания и слива волос

Характеристики этой чистящей щетки Brushtech:

• Легко удаляйте волосы из сливов раковины и ванны
• Отлично подходит для дома, а также отелей и спортзалов
• Тонкая гибкая щетка для обхода стопоров нажимного / тянущего и касательного типа
• Выберите стандартную длину 13 дюймов для душа и раковины или удлиненную 25.Длина 5 дюймов для переливов раковин, ванн и гидромассажных ванн
• 13 дюймов или 25,5 дюймов длиной x 0,5 дюйма диаметром щетки x диаметром ручки 1 дюйм
• Посмотрите, как использовать эту кисть
• Сделано в США

Щетки для улавливания и слива волос

Закажите 12, 24, 48 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок.

---

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Что вы имеете в виду, когда говорите о всплывающих сборках« 1 элемент »и« 2 элемента »?
A. Обозначение «одно- или двухкомпонентное» относится к выдвижному корпусу, с помощью которого раковина крепится к сливной трубе. Корпус, состоящий из одной части, имеет фитинг для выдвижного рычага в той части, которая устанавливается при установленном сливном фланце, что затрудняет выравнивание по выдвижной штанге, чем у двух частей. Корпус, состоящий из двух частей, имеет фитинг для выдвижного рычага в отдельной части, которая устанавливается после установки сливного фланца, что значительно упрощает выравнивание с выдвижным стержнем.

Q. «В чем разница между вилками типа C.O. и P.O.?»
A.P.O. расшифровывается как «Pull Out». Дренаж, отмеченный как P.O. Пробка также будет иметь отверстия для перелива, поскольку эти сливы предназначены для использования в раковинах с отверстиями для перелива. C.O. означает «Закрытый перелив». Эти сливы также иногда поставляются с вытяжной пробкой, но, что более важно, C.O. стоки не имеют переливных отверстий. C.O. стоки следует использовать только в раковинах, не имеющих отверстий для перелива.

Q. «Когда вы говорите:« Не каждая выдвижная сборка подходит для каждого крана », что это означает?»
A. В некоторых смесителях есть небольшие отверстия для выдвижных стержней, и стержни, которые поставляются с этими сборками, могут быть слишком большими. В этом случае вам нужно будет использовать уже имеющуюся выдвижную штангу.

вернуться наверх ↑

Как установить сборку сливного клапана

25 октября 2014 г.

админ / / Столешницы для ванных комнат, Тщеславие для ванных комнат, Ванные комнаты, Подрядчики, Сделай сам, Сделай сам, Смесители, Сантехника, Случайные мысли, Ремонт, Реставрация / Ванна и гранит на 4 меньше, Ремонт ванной комнаты, Ванные комнаты, Колорадо, Денвер, Сделай сам, слив, Реставрация дома, Установка , сантехника, слив, туалет, раковина, тщеславие, вода /

Видео: Как установить сток для всплывающих окон Основы установки вытяжного слива

Пошаговая инструкция: как установить всплывающий сток

Сначала вы хотите распаковать новую сборку всплывающего слива.Как вы можете видеть, он приходит «в собранном виде», но чаще всего то, как ваш слив уже собран, является неправильным. Иногда прокладки наших смесителей устанавливаются в неправильном порядке. Вы могли бы изменить их в правильном порядке или использовать силиконовую замазку для этого уплотнения. Помещая слив в раковину, начните с отвинчивания нижней цилиндрической трубки, которая соединяется с P-сифоном. Вы хотите сначала поработать с верхней частью (в этом примере слева), а затем продвигаться вниз.

Взяв меньшую из двух прокладок, поместите эту прокладку под фланец, заподлицо с этой деталью. Затем поместите верхнюю сборку слива в центр слива через верх раковины.

Убедитесь, что вы отвинтили фиксатор слива, и будьте готовы использовать этот элемент после того, как просунете верх через раковину.Взяв меньшую из двух прокладок, поместите ее под фланец, как показано в примере ниже. После этого шага пора пропустить верхний сливной узел через сливное отверстие в раковине.

Более толстая прокладка, установленная на нижней стороне раковины

После того, как вы поместили слив в раковину, используйте более толстую из 2 прокладок и поместите под раковину и вокруг сливной резьбы, как показано ниже.

Он должен хорошо прилегать к нижнему краю мойки. Как только вы это сделаете, возьмите застежку и прикрепите слив к раковине. В ваш комплект должна входить пластиковая скользящая шайба, чтобы вы могли легко прикрепить слив к основанию раковины на нижней стороне раковины, не повредив нижнюю часть раковины.Я привел пример того, как это должно выглядеть на данном этапе, обратите внимание на тонкую шайбу между прокладкой и застежкой.

Если вы использовали шпатлевку для сантехники, сотрите с раковины излишки, выдавленные во время закрепления. Теперь все, что вам нужно сделать, это прикрепить нижнюю трубку (показано ниже), убедившись, что черная резиновая прокладка все еще в комплекте, и затянуть все.

Сборка нижней части завершена, перед установкой P-Trap

Завершена завершенная установка перед подключением P-Trap, показанного ниже.

Следующим шагом к завершению этой установки будет подключение P-Trap к стенной канализации и VUAHLAH! Вы успешно установили и загерметизировали сливной узел!

Если вы научитесь лучше, наблюдая за кем-то, я снял видео только об этом.Вы можете найти это видео выше! Надеемся, это поможет вам в следующий раз, когда вы будете устанавливать сливной узел!

Сборка выдвижного слива для раковины для ванной

Сборка выдвижного слива — один из наименее понятных сантехнических аксессуаров. Они есть в большинстве раковин для ванных комнат. Но часто у них есть сливная пробка, которая не держится, или сливная пробка отсутствует. А в раковине всегда есть крышка от зубной пасты. Обычно это происходит потому, что домовладелец не знает, как это работает.

Как работает сборка выдвижного слива?

Выдвижная сборка — это не что иное, как сливная пробка для раковины в ванной. Я предпочитаю бренд Gerber. Для удобства под раковиной к подъемной штанге есть рычажный механизм. Вы тянете вверх подъемную штангу, и рычажный механизм опускает заглушку. Если вы хотите отключить слив в раковине, вы нажимаете подъемную штангу вниз. Но проблемы все же возникают.

Проблемы с сборкой выдвижного слива

Проблемы со сливным отверстием — обычное дело.И большинство людей не знают, насколько просто их отремонтировать. Итак, каковы наиболее частые проблемы?

Подъем раковины не работает

Если вы потянете вверх подъемную штангу, но ничего не происходит, это означает, что тяга разорвалась. Иногда это происходит из-за того, что зажим, удерживающий горизонтальную штангу и рычаг вместе, только что отвалился. Но иногда кончик горизонтального стержня проржавел и отсоединился от выдвижной заглушки. Это вызвано либо старением, либо кислотными очистителями канализации. Единственный способ исправить это — заменить горизонтальную штангу.

Утечка в сливной раковине в выдвижной раковине

Утечка в сливной раковине в ванной в месте подключения выдвижной раковины может быть несколькими причинами.

• Прокладка, которая протекает, может произойти из-за неправильно закрытого фланца или ослабленной гайки.
• Протекающая гайка горизонтального стержня может быть связана с отсутствием шарнирного седла или прокладки или ослабленной гайкой.
• Утечка сливного патрубка либо установлена ​​неправильно, либо его необходимо заменить.

Различные стили альтернативных сборок выдвижного слива для раковины

За прошедшие годы в сантехнике появилось множество инноваций.Сливы для раковины теперь доступны в нескольких вариантах. Вот некоторые из наиболее распространенных вариантов:

• Сетчатые фильтры, как в магазинах.

  No related posts.
