Прогревающий кабель для водопровода: Греющий кабель для обогрева труб — купить саморегулирующийся кабель для труб водопровода, цена комплекта в Москве — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:

Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: >>Греющий кабель внутри трубы подключение:

—

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.

Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

Греющий кабель для пластиковых труб. Как избежать ошибок монтажа. Рекомендации 2021 года

Наши зимы известны своими холодами. Промерзание почвы, особенно в северных районах страны, может быть значительным. В таких условиях водосточным системам нужна серьезная защита от промерзания. В суровых климатических условиях почва может промерзать на 2 и более метра. И пластиковому трубопроводу необходима защита, которую ему может обеспечить греющий кабель.

Вода может замерзать внутри трубы, не только нарушая работу системы, но и полностью останавливая ее. Дальнейшее развитие событий часто печально: расширяясь, лед легко повредит трубу настолько, что потребуется ее замена. Монтаж греющего кабеля в пластиковые трубы избавит вас от подобных ситуаций.

Как производится обогрев пластиковых труб

Электрообогрев труб из ПВХ становится все более актуальной задачей из года в год. Современные пластиковые трубы надежны, долговечны и недороги. Это делает их очень популярными. Простая теплоизоляция не может обеспечить должной защиты. Поэтому все чаще для предотвращения перемерзания и связанных с ним ремонтных работ в холодный период с целью подогрева пластиковых труб используется греющий кабель.

Сам кабель представляет собой жилу-проводник (одну или несколько), которая защищена с помощью термостойкой изоляции, покрыта экранирующей оплеткой, (она заодно является и заземлителем), и заизолирована с помощью оболочки из полиолефина или другого подходящего материала.

Применяемые при изготовлении кабеля материалы обеспечивают длительный срок его эксплуатации, что позволяет гарантировать надежность и долговечность обогрева пластиковых трубопроводов.

Кабельная нагревательная система – это целый комплекс оборудования, включающий не только собственно провода, но и температурные датчики, соединительные коробки и другие элементы. Такой комплекс для обогрева пластиковых труб активно применяется в коттеджах и загородных домах и становится все более популярным.

Применяемые виды греющего кабеля

Для обогрева пластиковых трубопроводов чаще всего используются два вида кабеля:

саморегулирующийся
резистивный

В саморегулирующихся кабелях есть нагревательная матрица, отвечающая за разброс температуры кабеля. Контур подключается к электросети и реагирует на изменения температуры окружающей среды: при понижении температуры он начинает вырабатывать тепло за счет прохождения тока по жиле.

В резистивных кабелях осуществляется постоянный температурный режим. Температура подогрева рабочей среды при этом зависит от температуры внешней среды и толщины трубопровода ПВХ. Наиболее часто используются одножильные и двухжильные провода.

Монтаж обогрева трубопровода

В идеальном случае для предотвращения промерзания трубопровода, его нужно укладывать на глубину ниже глубины промерзания грунта. Причем, значительно ниже. Не нужно забывать, что дополнительную глубину потребует слой дренажного материала.

В разных климатических зонах глубина промерзания заметно отличается. Ширина траншеи должна обеспечивать комфортные условия нахождения в ней специалистов, выполняющих монтаж кабельного обогрева. В целом получается довольно серьезный объем почвы, который необходимо извлечь на поверхность.

А если работы проводятся зимой, это несет дополнительные сложности.

Применение кабельного обогрева позволяет значительно упростить процедуру установки пластикового трудобпровода с закрепленным кабелем в траншею. Даже учитывая, что при этом не нужна большая глубина и по этой причине возможны подвижки грунта. Пластиковые трубы достаточно гибкие и способны выдержать такие подвижки, а греющий кабель гибок сам по себе, он легко укладывается в муфты.

Кабель для обогрева на пластиковых трубах можно закреплять несколькими способами.

Обмотка трубопровода витками кабеля. При таком способе расстояние между витками кабеля должно быть строго фиксированным и предварительно рассчитанным в зависимости от диаметра трубы и толщины стенки трубопровода. А сам кабель фиксируется с помощью крепежных элементов. Таким образом осуществляется максимальный контакт и максимально полный обогрев рабочей среды. Но при этом увеличивается расход кабеля и приобретаться он должен с запасом
Прокладка кабеля вдоль самого трубопровода, параллельно его центральной оси. Можно закреплять от одного до нескольких греющих кабелей.
Установка греющего провода внутри труб ПВХ. При таком способе обогрев рабочей среды максимален, поскольку кабель находится внутри нее. Но работы по установке кабеля внутри трубы лучше доверить профессиональным монтажникам, чтобы избежать риска повреждения провода при самостоятельном монтаже..

Диаметр водопроводных труб выбирается исходя из вида сечения кабеля. Монтаж производится с помощью специальных конструктивных элементов для герметизации выхода проводника.

Дополнительно поверх обогреваемого трубопровода с кабелем обязательно устанавливается теплоизоляционный слой, чтобы минимизировать теплопотери. Обычно используется рулонный утеплитель или обмотка изготавливается из листовых материалов пористой структуры. Сам теплоизоляционный слой также имеет дополнительный уровень защиты в виде обмотки металлической фольги или рубероида.

Внутренняя установка греющего кабеля в пластиковые трубы не производится, если рабочая среда в трубопроводе химически активна. В таких случая применяют только наружный обогрев.

Если греющий кабель применяется не для обогрева водосточного трубопровода, а для его разморозки, в таком случае устанавливается кабель большей мощности, чем кабель для поддержания постоянной температуры. Включение такого кабеля производится только на определенный промежуток и не может быть постоянно активным, чтобы избежать деформации труб из-за перегрева.

Частые ошибки при монтаже греющего кабеля

Перечислим наиболее частые ошибки, которых лучше избежать при монтаже кабеля на пластиковые трубы.

Важно!

Самая главная ошибка при монтаже греющего провода – прокладка кабеля с использованием неподходящих крепежей. При работе с пластиковыми трубами нужно брать исключительно алюминиевую ленту, которая крепится в продольном направлении. Это обеспечивает максимально плотное прилегание греющего элемента к трубе. Саму трубу ПВХ рекомендуется обернуть алюминиевой фольгой как до крепления провода, так и после. Такая прокладка между наружным краем трубы и нагревательным элементом позволит равномерно распределить тепло по всей поверхности.

Еще один момент, который нужно обязательно учитывать – место разводки. Ее нельзя делать ниже уровня промерзания грунта, так как в таком случае вам придется потратиться на обогрев земли. Лучше установить местный прогрев в местах риска, например, в точке, где водопровод входит в дом.

Важно и то, что установка системы электрического подогрева не может заменять утепление водопровода. Наружная изоляция позволяет максимально эффективно использовать ресурс контура и не тратить электроэнергию на обогрев улицы.

Обогрев пластиковых труб греющим кабелем не должен работать постоянно. Лучше установить термодатчики. Их покупка позволит значительно сократить расход электроэнергии, что окупит цену приобретения в самые краткие сроки.

Ошибочно полагать, что монтаж кабеля на пластиковых трубах — простая процедура. Нужно понимать, что организовать грамотный кабельный нагрев любой поверхности довольно сложно, ведь в этом процессе много нюансов. Поэтому рекомендуется обращаться к профессионалам, которые не только верно выполнят монтаж, но и корректно рассчитают характеристики всех элементов системы.

Греющий кабель для пластиковых труб – это современное решение для многих потребителей. Вложения окупятся сторицей, защищая коммуникации здания и ваши нервы. Профилактика образования льда в трубах ПВХ никогда не будет лишней.

Саморегулирующийся нагревательный кабель для обогрева труб

Перед тем, как купить саморегулирующийся греющий кабель для обогрева труб очень важно сопоставлять модель с конкретной областью применения. Дело в том, что существует несколько разновидностей кабеля , отличающихся как конструкцией, так и дополнительными свойствами.

Обычно мастера используют саморегулирующийся неэкранированный кабель для обогрева водопроводных труб, чтобы снизить расходы, ведь цена на него достаточно небольшая. Однако лучше всего использовать такие марки кабеля, которые специально созданы под конкретное использование. Это поможет решить целый ряд проблем, возникающих как при монтаже, так и эксплуатации.

Как правильно купить греющий кабель для труб

Чтобы купить греющий кабель для труб с минимальными затратами и максимальным соответствием условиям эксплуатации следует обратить внимание на следующие характеристики:

— напряжение питания, представленное в трех позициях 12, 24 и 220 В; ( кабель с рабочим напряжением 12В и 24В является специализированным, подробное описание и область применения можно посмотреть в тех. характеристиках. Кабель с рабочим напряжением 220В стандартно используется для защиты от замерзания труб, кровли, водостоков и пр.)
— мощность изделия выбирается исходя из рекомендаций специалистов, с учетом климатической зоны области применения, диаметра и глубины пролегания трубы и пр.
— если будет использоваться греющий кабель внутри трубы — купить его нужно со специальным экранированием, т. к. кабель, находящийся внутри трубы контактирует с водой, и по требованиям безопасности должен быть экранирован и заземлен.
— для систем подачи питьевой воды лучше применять модели в специальной оплетке из пищевого пластика;
— можно купить кабель для обогрева водосточной трубы и для кровли, но лучше использовать специально разработанную для этих целей модель с защитой от ультрафиолета.

Саморегулирующийся кабель продается по метрам- на отрез, либо готовыми комплектами. При выборе готового комплекта, важно учитывать длину трубы и способ монтажа саморегулирующегося кабеля.

Греющий кабель для питьевой воды

Греющий кабель для обогрева трубы с питьевой водой может укладываться как снаружи трубы, так и внутри трубы. В случае обогрева снаружи можно применять любой сертифицированный кабель. В случае установки кабеля внутрь трубы — должен применяться специальный саморегулирующийся греющий кабель. Мощность такого кабеля 10 Вт на 1 метр . Наружная оболочка кабеля выполнена из фторсодержащего полимера. У нас в ассортименте 3 таких кабеля: Optiheat 9, ETL-10, DPH-10. Более подробную информацию вы можете получить связавшись с нами.

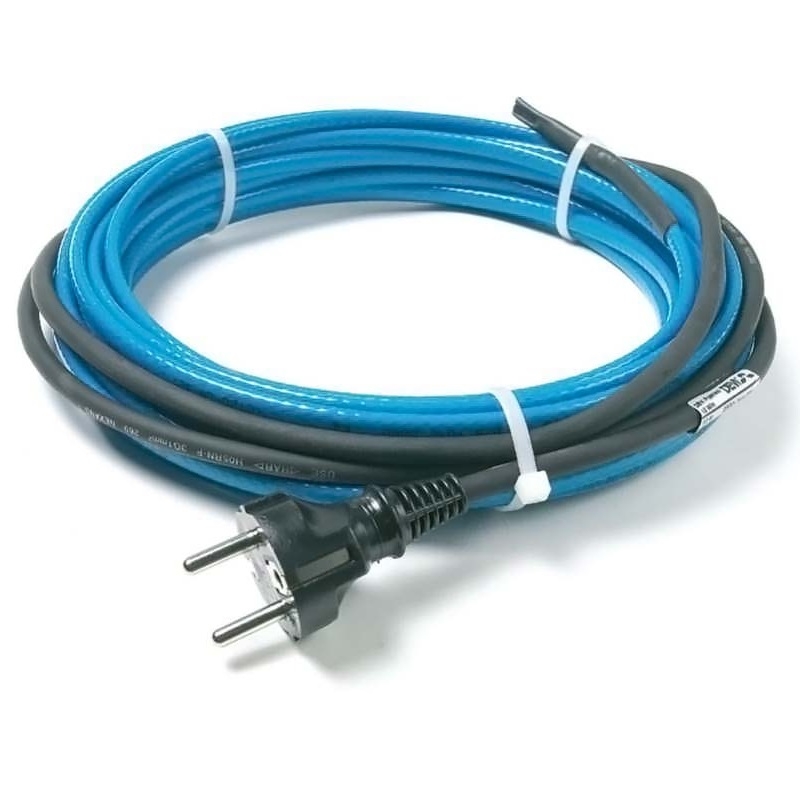

На фото: Греющий кабель для питьевой воды Devi (Дания)

Греющий кабель для водостока саморегулирующийся

Технические характеристики греющего кабеля для водостоков

Свойство	Значение
Мощность	10-33 Вт/м при 10C
Материал	Полиолефин/Тефлон
Питание	230 В (50Гц)
Максимальная температура кабеля	65C-80C
Максимальная температура окружающей среды (для выключенного кабеля)	85C-100C
Минимальный диаметр изгиба	2,5 см (внутренний)
Токоведущие провода	1,1 мм2, 16 скрученных жил
Экран	20 AWG, медный, 24×0,3 мм, сечение 1,7 мм2
Сопротивление оплетки	18,2 Ом/м

Водостоки зимой забивает лед. Это не только неудобно, но и опасно, и причин этому две – естественное прогревание крыши жилого дома и перепады температур днем и ночью в холодный период.

Чтобы избежать травматизма, а также предупредить обледенение этих систем, можно заказать или купить готовый проект системы из саморегулирующегося греющего кабеля для эффективного обогрева водостока. Как альтернатива, существуют системы «холодная крыша», однако водосточные трубы все же лучше защитить от забивания льдом с помощью специальных тепловых проводов.

Обогрев водосточных труб греющим кабелем – специальное предложение нашего интернет-магазина в Москве

Мы предлагаем недорого широкий выбор кабелей для обогрева водостоков – это автономный саморегулируемый комплекс, который можно собрать из товаров нашего каталога. Такая система включается только в тот период, когда это необходимо.

Обогрев водостоков кровли с помощью саморегулирующегося кабеля – это системы со специальными терморегуляторами и датчиками воздуха, вы сможете приобрести этот товар по низким ценам в период скидок, в розницу или оптом. Основой проекта, помимо саморегулирующегося проводника, может быть и резистивный кабель.

30-футовый нагревательный кабель для водопроводных труб — Prime Wire & Cable Inc.

Описание

30 футов 210 Вт нагревательный кабель для водопровода со встроенным термостатом

Нагревательные кабели для водопровода PRIME® помогают предотвратить дорогостоящие повреждения, предотвращая замерзание медных и ПВХ-труб, позволяя воде течь свободно. Встроенный термостат включает нагревательный кабель, когда он определяет температуру на уровне 40 ° F, и защищает трубы от растрескивания, а воду — от замерзания до -40 ° F.

Для использования в водопроводе внутри помещений и с надлежащей изоляцией трубопровода нагревательного кабеля (продается отдельно).

Характеристики:
помогает предотвратить повреждение водой, вызванное разрывом труб
предотвращает замерзание металлических и пластиковых труб до -40º / -40ºC
Встроенный термостат автоматически включается при 40ºF / 4ºC
210 Вт
2 фута 18/3 SJTW Мощность Шнур
Световой индикатор питания Primelight® показывает, когда есть питание на нагревательном кабеле трубы

Технические характеристики

Цвет: Black & Orange
Длина нагревательного кабеля (фут): 30
Длина шнура питания (фут): 2
Тип провода: 18/3 SJTW
Тип штекера: С подсветкой
Использование: Внутри помещений
Вт: 210
Ампер: 1. 75
Вольт: 120
Сертификаты:

Характеристики упаковки

Тип упаковки продукта: Цветная коробка
Размеры устройства (ДxШxВ): 2,36 x 7,80 x 8,58
Вес устройства (фунты): 2,56
Код UPC: 0 54732 82368 0

Информация об основной упаковке

Количество: 5
Тип коробки: Ящик для мусора
Размеры (ДxШxВ): 13.10 х 8,58 х 9,23
Вес: 14,17 фунтов
Кубики: 0.60
I 2 из 5 Код: 2 00 54732 82368 4

Инструкция по эксплуатации

Скачать инструкцию можно здесь

Нагревательный кабель EASYHEAT — длина 12 футов

Описание

Нагревательный кабель EASYHEAT — длина 12 футов

Нагревательный кабель EASYHEAT длиной 12 футов защищает водопроводные и сливные трубы от повреждений из-за отрицательных температур. Решения EASYHEAT для защиты от замерзания для жилых помещений защищают водопроводные и канализационные трубы от повреждений из-за отрицательных температур. Саморегулирующиеся нагревательные кабели с предварительной заделкой (PSR) — это готовые к использованию саморегулирующиеся кабели параллельного сопротивления, подходящие как для легких коммерческих, так и для жилых помещений. Кабели PSR — это передовое решение для защиты водопроводных труб.

PSR — это саморегулирующийся кабель параллельного сопротивления, поставляемый в предварительно зарезервированных отрезках с заводскими герметичными соединениями.Кабель изготовлен с водонепроницаемой внешней оболочкой из ТПЭ. Кабели рассчитаны на 5 Вт на 0,30 м (1 фут) при 10 ° C (50 ° F). Модели на 120 В переменного тока имеют встроенную трехжильную вилку с контрольной лампой; Модели на 240 В переменного тока имеют трехжильный пигтейл. Кабели PSR внесены в списки UL в соответствии с канадскими стандартами безопасности и сертифицированы CSA для использования в обычных условиях.

• 120 В

• Саморегулирующийся

• Номинальная мощность 5 Вт на фут

• Водонепроницаемая внешняя оболочка

• Зарегистрировано в UL

EASYHEAT Cable Data
120 В
Номер модели	Длина (в футах.)	Мощность при 10 ° C (50 ° F)
ПСР1006	6	30
ПСР1012	12	60
ПСР1018	18	90

• Брошюра
• Инструкции
• Информация о нагревательном кабеле

Как уберечь трубы от замерзания

Жить в холодном климате означает столкнуться с рядом уникальных проблем, не последней из которых является защита водопроводных труб и колодцев от замерзания. Поскольку вода при замерзании расширяется, это может привести к катастрофическим проблемам с разрывом труб и повреждением оборудования. Хотя не многие из нас используют колодезную воду, у всех нас есть водопроводные трубы, уязвимые к отрицательным температурам, если не будут приняты меры предосторожности.

Как защитить колодцы

Не существует одного типа устройства скважин: одни будут иметь погружной насос, другие — надземные струйные насосы. Трубы к напорному резервуару и дому могут быть надземными или заглубленными под линией замерзания.Некоторые напорные баки находятся в доме, гараже или подвале, некоторые — рядом с колодцем. Определите водопроводящие трубы и компоненты в вашей установке, которые могут подвергаться воздействию отрицательных температур, и поэкспериментируйте со следующими советами, чтобы защитить их.

В идеале, любые открытые компоненты вашей колодезной системы должны быть защищены. Будь то «искусственная скала» или полноценный колодец, корпус должен быть хорошо герметизирован и изолирован. Замените отсутствующую / поврежденную изоляцию и уплотнитель, а также закройте все отверстия и трещины.
Яркая идея! Тем, у кого нет подходящего жилья, не волнуйтесь: эффективная и недорогая альтернатива использует пару мусорных баков и некоторую изоляцию. Выровняйте внешнюю часть небольшого мусорного бака (достаточно большого, чтобы проходить над компонентами колодца) изоляцией, затем поместите на него большую емкость. Если между ними достаточно изоляции, это обеспечит минимум защиты.

Когда одной изоляции недостаточно для предотвращения замерзания, необходим источник тепла.Существует множество потенциальных источников, в зависимости от температуры, с которой вы сталкиваетесь, и от качества / количества изоляции вокруг корпуса.

Тепловые лампы типичны и эффективны практически в любой ситуации. Некоторые владельцы колодцев могут обойтись без использования одной или нескольких основных ламп накаливания (100 Вт +), которые действительно выделяют довольно много тепла (особенно в небольшом изолированном помещении). Если требуется больше тепла, лучше всего подойдет небольшой керамический обогреватель (или «молочный домик»).
Одним из больших преимуществ обогревателей является то, что они спроектированы как обогреватели.Лампочки в основном производят световую энергию, а побочным продуктом является тепло. С другой стороны, обогреватели в основном излучают согревающую инфракрасную энергию. Хотя обогреватели потребляют больше энергии, почти вся эта энергия идет на обогрев. Качественный обогреватель прослужит дольше, чем обычная лампа накаливания.
Чтобы сэкономить энергию и продлить срок службы источника тепла, рассмотрите возможность использования термостата для контроля включения тепла. Некоторые обогреватели будут иметь встроенный термостат, но если вы используете лампочки или тепловую лампу, вам нужно будет использовать внешний термостат.

Как защитить трубы

Открытые трубы — даже в подвалах, подвальных помещениях или на чердаках — являются наиболее уязвимым элементом любой системы водоснабжения. По крайней мере, они должны быть изолированы — даже если в вашем районе есть небольшая вероятность отрицательных температур. Вы, вероятно, знакомы со стандартной изоляцией для труб из пеноматериала (что идеально), но даже слои плотной ткани или пузырчатой пленки обеспечат защиту. Что бы ни использовали, чем больше, тем лучше!
Нагревательные кабели (иногда называемые «тепловой лентой») — популярный вариант для поддержания тепла в трубах, фактически нагревая их.Эти кабели питаются от электричества и излучают небольшое количество тепла. Когда они правильно обернуты вокруг трубы (и закреплены изолентой), они будут поддерживать течение воды. Используйте автоматический нагревательный кабель, управляемый термостатом, для большей экономии энергии и долговечности.
Изоляцию можно комбинировать с тепловым кабелем, чтобы обеспечить еще большую защиту труб. Если вы делаете это в хорошо защищенном корпусе, имейте в виду, что вам понадобится дополнительный источник тепла, чтобы все остальные компоненты оставались теплыми; в некоторых случаях с очень хорошей изоляцией только кабель может излучать достаточно тепла для защиты всей площади колодца, но только если трубы не изолированы.
Pro Совет: Не перегружайте нагревательный кабель вдвое: перекрещивание кабеля назад может привести к перегреву и повреждению, особенно в случае неавтоматического кабеля и пластиковых труб. Всегда следуйте инструкциям производителя и ежегодно проверяйте нагревательные кабели.
На улице отсоедините садовые шланги и храните их на сезон. Если у вас нет беззамораживающего нагрудника для шланга, мы рекомендуем приобрести его. В противном случае закройте запорный клапан на трубе, ведущей к наружному крану, и оставьте нагрудник шланга открытым, чтобы слить оставшуюся воду внутри.
Если труба, питающая наружный смеситель, не имеет запорного клапана, установите его или попробуйте использовать замораживающий колпачок. В крайнем случае, вы можете оставить открытый кран работающим струйкой — движущаяся вода поможет предотвратить замерзание, а открытый клапан даст возможность вытечь замерзающей воде, прежде чем разорвется труба.
Уезжаете из дома на длительное время? Вы можете оставить комнатный термостат на 55 ° F и открыть любые шкафы с трубами внутри, чтобы полностью рассеять тепло, или вы можете отключить подачу воды в дом и открыть краны, чтобы слить то, что осталось. Вместо того, чтобы спускать воду в канализацию, подумайте о том, чтобы собрать ее для другого использования.
Полезный совет: Если дом не будет использоваться в течение некоторого времени, нетоксичный антифриз (тот же, что используется в домах на колесах) можно залить в ловушки, чтобы они не замерзли.

Даже если вы сделаете все возможное, чтобы защитить трубы и свой колодец, вам все равно нужно быть готовым к чрезвычайной ситуации:

Всегда имейте запас воды на случай чрезвычайной ситуации или средства ее получения, если обычные методы не сработают.У тех, кто работает в колодцах, должен быть генератор (и много топлива), который может кратковременно включать насос при отключении электроэнергии. Дополнительное хранение воды (помимо напорного бака) всегда является хорошей идеей, поскольку бывают ситуации, когда электричество может отключаться на несколько дней.
Если электричество отключено, но водоснабжение все еще работает, оставьте некоторые краны открытыми для струйки. Как упоминалось выше, даже крошечный поток воды может помочь предотвратить замерзание, а открытый клапан даст замерзшей воде место для расширения.
Знайте, где находится ваш главный запорный клапан, и держите под рукой временный комплект для ремонта труб. Если случится худшее, вы, по крайней мере, сможете остановить поток и залатать дыру, пока с ней не будет лучше справляться.

Связанные статьи и статьи

вернуться наверх ↑

EasyHeat — Электрический нагревательный кабель постоянной мощности AHB для труб постоянной мощности

Жесткая защита от замерзания пластиковых и металлических труб

Компания EASYHEAT, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии AHB. Предварительно собранный и готовый к установке кабель предотвращает замерзание труб, поддерживая ток воды до -40 °. Кабели AHB с энергосберегающим термостатом работают от сети переменного тока 120 В и подходят для использования на пластиковых и металлических водопроводных трубах. Нагревательный кабель для труб EASYHEAT® AHB (контур трубы) останавливает обледенение до того, как он начнется. Этот традиционный резистивный кабель выделяет фиксированное количество тепла в зависимости от линии электропитания. Он оснащен встроенным термостатом, который включает и выключает электричество в зависимости от температуры.Эта готовая к установке система поставляется в одном компактном корпусе с заземленной вилкой, термостатом и простыми инструкциями. Конструкция системы AHB включает в себя металлическую оплетку для заземления, черную внешнюю оболочку, термостат, оранжевый шнур питания 18/3 длиной 2 фута с заземленной вилкой и встроенный индикатор питания.

Эту систему можно установить с уверенностью, что она будет работать годами, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса.

Систему серии AHB легко купить и установить, она спроектирована с шагом 3 фута для работы с трубами различной длины и диаметром до 1,5 дюймов. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемыми инструкциями, приклейте нашей высококачественной лентой и изоляцией, а затем подключите к стандартной электрической розетке.

Технические характеристики

Жесткая внутренняя изоляция из ПВХ
Атмосферостойкая внешняя оболочка из ПВХ
Непрерывная оплетка заземления для безопасности
3-проводный заземленный шнур и вилка
7 Вт на фут
120 В
Одобрено для жесткого пластика и металлическая труба
внесена в список UL для U.S. и канадские стандарты безопасности
Сертификат CSA
Сохраняет поток воды до -40 ° F
Предварительно собран и готов к установке

Загрузите дополнительную информацию здесь
Хотите получить дополнительную информацию об этом продукте? Нажмите кнопку ниже, и один из наших специализированных консультантов по электрике незамедлительно свяжется с вами и расскажет о необходимых вам спецификациях.
Click Me!
WRAP-ON® 31009 Трубный нагревательный кабель, 120 В переменного тока, 0,15 А
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Выберите параметры для получения полного описания продукта и информации о покупке.
{{section.sectionName}}:
{{option.description}}
{{section. sectionName}} Выберите {{section.sectionName}}
.
{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
{{спецификация.nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
{{спецификация.
nameDisplay}}
Делиться
Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.
×
Защита воды от замерзания | Устойчивое развитие малых ферм
Шон Шаус
Полевой специалист по сельскохозяйственной инженерии
Расширение и информационно-пропагандистская деятельность Университета штата Айова
Одна из проблем выживания зимой в Айове — не допустить замерзания воды, которую вы используете.Немного науки и здоровая доза проб и ошибок дали идеи, как избежать неприятностей, связанных с нежелательным льдом. Давайте посмотрим на несколько советов относительно зимней защиты водопроводных труб, резервуаров и посуды.
Поддержание талая воды — это просто вопрос сохранения тепла. Вам нужно поддерживать температуру воды выше нуля. Теперь, КАК вы это делаете, это более сложный вопрос. Три наиболее распространенных метода — это добавление тепла с помощью нагревательного устройства, изоляция для сохранения тепла и добавление тепла путем подачи более теплой воды.
Все водопроводы, которые можно осушать на зиму (дождевальные линии, пустые здания, водопроводы для пастбищ, садовые шланги и т. Д.), Должны быть отсоединены и осушены. Сжатый воздух может помочь удалить воду из некоторых низких точек, но разделение соединений в низких точках — самый надежный способ убедиться, что вода не попадает в низкие точки. Не забудьте снять садовые шланги с гидрантов и кранов в вашем доме. Подключенные шланги могут задерживать воду и вызывать замерзание даже в смесителях, предназначенных для защиты от замерзания.«
Бытовые водопроводные трубы в наружных стенах могут замерзнуть в экстремальных погодных условиях. Убедитесь, что между внешней стороной стены и водопроводными трубами имеется достаточная изоляция. Удаление изоляции между теплой комнатой и трубами может позволить большему количеству тепла попасть в трубы. Даже оставив приоткрытые двери на стойке под кухонной раковиной, вы можете немного обогреть комнату, чтобы согреть трубы. В крайнем случае, если всю ночь пустить струйку воды, это приведет к постоянной замене холодной воды в трубах более теплой водой из подвала или колодца.
Водопроводные трубы в открытых местах потребуют дополнительного тепла. В небольшом замкнутом пространстве, таком как колодец или насосная, вы можете рассмотреть небольшой электрический обогреватель или тепловую лампу. За 30–50 долларов вы даже можете добавить термостат, чтобы выключать обогреватель или лампу, когда в этом нет необходимости.
Помните о пожарной и электробезопасности при выборе и установке обогревателей или ламп. Добавление изоляции к насосной станции или крышке колодца может помочь сохранить уже имеющееся тепло.Многие люди используют тюки сена или соломы, чтобы изолировать колодец. Это работает, но сено и солома привлекают грызунов и удерживают влагу. Лучше всего сделать изоляцию внутри ямы и накрыть ее такими материалами, как стекловолокно.
На открытых площадках, таких как неотапливаемые здания или ползунки, вам может потребоваться локализовать тепло непосредственно в трубах. Ответом могут быть длинные полосы нагревательного элемента (тепловая лента). Тепловые ленты можно обернуть вокруг трубы, чтобы добавить тепло непосредственно трубе. Некоторые тепловые ленты имеют встроенные термостаты, чтобы отключать их в теплую погоду.Соблюдайте инструкции производителя при установке тепловой ленты. Никогда не наклеивайте тепловую ленту на себя (двойное обертывание) или поверх или под изоляцией трубы, если это специально не рекомендовано производителем. Комиссия по безопасности потребительских товаров (CPSC) ежегодно оценивает 2000 пожаров и десять смертей, связанных с неисправными тепловыми лентами. CPSC рекомендует использовать только новые тепловые ленты, сертифицированные Underwriter’s Laboratories (UL) или аналогичным агентством. Они также рекомендуют использовать прерыватель цепи замыкания на землю и заменять любые тепловые ленты старше трех лет на новые сертифицированные тепловые ленты с заземленными (3-контактными) вилками.Посетите веб-страницу CPSC по адресу www.cpsc.gov для получения дополнительной информации, или позвоните в CPSC по телефону 1-800-638-2772, или TTY для людей с нарушением слуха 1-800-638-8270.
Даже заглубленные подземные водопроводные трубы подвержены замерзанию. Проблемы обычно возникают, когда грунт в траншеях нового водопровода не полностью осел, или когда земляные работы или строительство над трубопроводом удаляют слишком много грунта или заменяют грунт материалами, такими как бетон, которые легче отводят тепло. Если у вас есть заглубленный водопровод, которому угрожает опасность из-за свежей засыпки или тонкого покрытия, вы можете добавить изоляцию поверх земли в виде сена, листьев или даже снега, сложенного над водопроводом.В крайних случаях, позволяя небольшому потоку воды непрерывно проходить через водопроводную линию, можно подавать достаточно теплой воды, чтобы держать линию открытой в течение временных периодов. В случае заглубленных линий помните, что период риска может длиться несколько дней или даже недель после экстремальных холодов, пока тепло грунта снизу не переместится обратно к линии воды.
Выступая как человек, который провел много часов, пытаясь держать поилки открытыми для овец в неотапливаемом сарае, я могу засвидетельствовать трудности и разочарования, которые испытывают поилки в аквариумах зимой.При наличии электричества можно приобрести погружные электрические желоба, резервуары и ковшовые обогреватели по цене от 20 до 50 долларов.
Для безопасной работы у вас должен быть блок питания с третьим проводом заземления. Если электричество недоступно, нагреватели резервуаров для жидкого пропана (СНГ) доступны по цене около 500 долларов. Эти устройства в основном представляют собой небольшую пропановую горелку, заключенную в полую трубу из тяжелого металла. Многие люди построили дровяные версии этих стандартных баковых обогревателей. Вы можете найти описания в журналах и блогах, посвященных устойчивому образу жизни.
Для новых установок доступны безэнергетические поилки. Эти поилки отводят тепло от земли под землей и используют много изоляции, чтобы вода оставалась теплой. При правильной настройке они, кажется, очень хорошо работают в Айове. Будьте готовы заплатить от 450 до 700 долларов за безэнергетические поилки (примерно на 100 долларов больше, чем их аналоги с электрическим подогревом).
Недорогой альтернативой для больших резервуаров без электричества является барботер пропана. Эта комбинация резервуара подачи, регулятора давления и трубки закреплена на дне резервуара для материала и выпускает медленный поток пузырьков из резервуара с пропаном объемом 20 фунтов (5 галлонов).Пузырьки, которые не вредны для домашнего скота, переносят более теплую воду со дна резервуара на поверхность, где они оставляют небольшое отверстие во льду в умеренную погоду. Детали для барботера не доступны для покупки, но стоят менее 100 долларов, и он может работать до трех месяцев на пяти галлонах пропана (около 10 долларов).
Добавление теплоизоляции к внешней стороне резервуара для воды и даже к поверхности воды может помочь сохранить тепло и сохранить доступность воды дольше в холодную погоду.Добавляя изоляцию, обязательно защищайте изоляцию от жевания животными, навоза и пролитой воды.
Для небольшого количества воды в хозяйственных магазинах и хозяйственных магазинах можно приобрести ведра с электрическим подогревом и посуду для воды по цене от 30 до 100 долларов. В целях безопасности убедитесь, что эти устройства правильно заземлены.
Electric Heat Tracing обеспечивает надежность горячего водоснабжения
By BOB SILVA , nVent Thermal Management, Menlo Park CA
От душевых после занятий в спортзале до станций для мытья посуды в ресторанах — каждый день миллионы людей включают смесители. коммерческие здания, ожидающие получения горячей воды.Для большинства немедленная доступность теплой воды — это простой жизненный факт.
В действительности, однако, задача поддержания температуры горячей воды — сложный и дорогостоящий процесс, на который приходится 7% всей энергии, используемой в коммерческих целях. ¹ Кроме того, длинные участки трубопровода между источниками тепла и водопроводной арматурой приводят к потере 10-15% энергии горячей воды при транспортировке, в то время как тысячи галлонов холодной воды тратятся впустую в ожидании нагрева кранов.² Поскольку глобальный климатический кризис становится все более насущной проблемой, потребность во внедрении систем распределения горячей воды (HWDS), которые могут оптимизировать использование воды и энергии, как никогда высока.
Два распространенных метода экономии энергии и воды — это системы рециркуляции горячей воды и системы электрообогрева (EHT). Оба варианта позволяют значительно сократить время ожидания горячей воды в точках использования, но во многих случаях системы EHT предлагают явные преимущества по сравнению с более традиционной рециркуляцией.В этой статье будут обсуждаться преимущества этих саморегулирующихся систем, от помощи в борьбе с ростом вредных бактерий Legionella, до предоставления владельцам зданий и проектировщикам возможности снизить энергопотребление и заработать ценные баллы за лидерство в области энергетического и экологического проектирования (LEED).
Попадание в горячую воду
На самом базовом уровне системы распределения горячей воды состоят из трех основных элементов: источника горячей воды, такого как бойлер; трубопроводная сеть; а также сантехнические приборы и приборы, подключенные к водопроводу в точках по всему зданию.Однако, поскольку коммерческие здания стали более сложными в архитектурном отношении за последнее десятилетие, изменилась и их внутренняя инфраструктура. Часто требуется большое количество разнообразных приспособлений, обслуживаемых несколькими источниками тепла, и обширные распределительные трубопроводы, что увеличивает риск потери тепла в трубах и длительное время ожидания горячей воды в точках использования. Рециркуляционные трубопроводы и системы EHT — это технологии, обычно используемые для борьбы с такими отходами. В рециркуляционных системах используются дополнительные трубопроводы и серия насосов и клапанов для циркуляции горячей воды от котлов к точкам использования и обратно. Этот метод гарантирует, что нагретая вода быстрее достигает светильников и теряет меньше тепла, поскольку вода возвращается к источнику тепла и рециркулирует, прежде чем дать ей возможность полностью остыть.
Напротив, в системах EHT используется односторонняя конфигурация трубопроводов с использованием специализированных саморегулирующихся кабелей обогрева с цифровым управлением для подачи тепла по длине трубы и поддержания температуры воды. Как и рециркуляция, системы EHT сокращают потери энергии и воды за счет сокращения времени ожидания горячей воды в арматуре.Однако, поскольку с помощью этого метода нагревательный кабель может быть приложен непосредственно к выходному стояку, горячая вода может быть доступна почти мгновенно при условии, что в отводном трубопроводе достаточно воды.
Изготовление марки
Поскольку горячая вода является жизненно важным и энергоемким процессом, системы распределения в коммерческих зданиях подчиняются целому ряду государственных и федеральных стандартов. Отчет «Сантехнические системы и проектирование» за 2007 год , например, устанавливает требования к подаче горячей воды, основанные на комбинации длины, диаметра труб и расхода арматуры.В отчете рекомендуется, чтобы горячая вода поступала в арматуру в течение 1–10 секунд, чтобы соответствовать передовой практике.
Если серьезно, то с 2015 года здания в США подпадают под действие Международного кодекса энергосбережения (IECC5), который в разделе C404.5.1. содержит рекомендации по максимальной длине труб и соответствующему допустимому объему воды, который должен присутствовать в трубопроводе. Допустимый расход, например, для смесителей для общественных туалетов составляет 2 унции (0,06 литра), а для других сантехнических приборов или приборов — 0.Максимально допустимый объем — 5 галлонов (1,89 литра). Подобные стандарты создают дополнительную проблему для проектировщиков зданий, поскольку они требуют установки HWDS, который может обеспечить горячую воду в течение минимально необходимого времени, а также придерживаться правил, касающихся максимальной длины трубы и объема воды.
В системе поддержания температуры горячей воды используется электронный контроллер и саморегулирующиеся электрические нагревательные кабели.
Дополнительным фактором, который следует учитывать при проектировании системы распределения горячей воды, является контроль роста потенциально смертельных бактерий Legionella (бактерии, наиболее ответственные за заболевание легионеров).Для борьбы с рисками, связанными с легионеллой, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и Международный сантехнический кодекс (IPC) 2018 разработали ряд стандартов, на которые архитекторы и сантехники должны ссылаться при проектировании зданий. водные системы. ³

Улучшение рециркуляции
Поскольку конструкция здания и экологические нормы становятся все более сложными, метод EHT для распределения горячей воды представляет собой значительное преимущество перед рециркуляцией.В этих системах температура воды поддерживается с помощью специального кабеля с полупроводниковой полимерной сердцевиной. Это выделяет тепло по мере охлаждения трубы и снижает ее температуру по мере повышения температуры трубы, что снижает риск потери энергии на нагрев уже нагретой трубы.
Эти кабели плоские, гибкие и могут быть отрезаны до нужной длины на месте, что позволяет быстро и легко установить их, обеспечивая эффективное поддержание температуры на всем протяжении вплоть до дистальной точки.Односторонняя конфигурация, допускаемая этими кабелями, часто упрощает проектирование систем EHT, поскольку они не требуют дополнительных трубопроводов, насосов, клапанов и датчиков, необходимых в рециркуляционных сетях. Это сокращение аппаратных средств и сложности конструкции означает, что система электрообогрева обеспечивает более низкие общие затраты на установку (TOC), чем рециркуляция, а также освобождает ценную площадь внутри зданий, поскольку больше не требуется несколько механических диспетчерских.
Применение метода EHT также может значительно упростить соблюдение различных строительных норм и правил. Поскольку в этих системах практически не существует времени ожидания горячей воды в точках использования, дилемма достижения приемлемого времени доставки по сравнению с установкой длины и объема труб, соответствующих IECC5, решена.
Борьба с легионеллами
Область соответствия, в которой системы ЭГТ потенциально могут улучшить, — это контроль роста легионелл. Исследования поведения этой бактерии показали, что она может процветать в воде при температуре от 77 ° F до 98,6 ° F (от 25 ° C до 37 ° C), но при повышении температуры до 107 ° C.6 ° F (42 ° C) и выше, рост легионелл значительно замедляется и в конечном итоге полностью прекращается. ⁴ В соответствии с рекомендациями Лаборатории специальных патогенов (SPL) для контроля роста легионелл в системах горячего водоснабжения рекомендуется поддерживать температуру 131 ° F (55 ° C) или выше, а в дистальных точках применять технический контроль во избежание риска ошпаривания. ⁵
Традиционная система рециркуляции.
Однотрубная система рециркуляции.
В традиционных рециркуляционных системах поддержание постоянной высокой температуры может быть сложной задачей, так как воду из котла часто можно оставить для охлаждения в ответвлениях вокруг дистальных точек и в застойных складских помещениях, отдельно от горячей воды в магистрали. подающий и возвратный трубопровод.Встреча воды из питающих труб приспособлений и основной системы также может привести к конвекционному перемешиванию внутри системы, что, как показали исследования, обеспечивает легионелле как идеальную температуру для роста, так и постоянную подачу питательных веществ. ⁶
Напротив, способность систем EHT подавать тепло прямо к месту использования и поддерживать постоянный температурный профиль во всей системе предполагает, что этот метод может быть значительно эффективным в управлении ростом Legionella.Имея возможность программировать несколько температурных зон и запускать периодические повышения температуры для «промывки» труб, электрообогрев, по-видимому, является полезным вкладом в технологию борьбы с патогенами — решение, которое SPL рекомендует рассматривать в дополнение к рециркуляции. ⁷
Уменьшение количества отходов
Основная цель систем рециркуляции и обогрева — сокращение отходов, и по сравнению с отсутствием каких-либо усилий оба метода предлагают значительное сокращение потребления воды и энергии.Однако здесь системы EHT, кажется, имеют преимущество, предлагая как адаптивное к потребностям программирование, так и возможность быстрой подачи горячей воды в светильники. Такие системы также могут быть интегрированы в программное обеспечение для управления зданием (BMS) для обеспечения постоянного мониторинга и профилактического обслуживания, повышения эффективности здания и предотвращения неисправностей.
Благодаря этим преимуществам по сравнению с системами рециркуляции, только саморегулирующиеся сети поддержания температуры EHT имеют право на получение баллов LEED.Система LEED используется во всем мире для оценки и повышения устойчивости зданий и обеспечивает беспристрастную систему баллов для оценки различных аспектов строительства.
Здания можно оценивать по ряду критериев, большее количество баллов приводит к более высокой общей классификации. Программа претерпела несколько обновлений и в настоящее время работает в четвертой версии, которая распознает методы альтернативного пути соответствия (ACP) в некоторых категориях и позволяет получить стандартные пилотные кредиты (SPC), каждый эквивалентный одному стандартному кредитному баллу LEED, который можно заработать в категории инноваций в сфере экономики. Дизайн.Саморегулирующиеся системы горячего водоснабжения EHT имеют право как на пилотный кредит альтернативного пути соответствия (pACP), так и на один балл в категории «Инновации в дизайне», что позволяет зданиям зарабатывать дополнительные баллы LEED для окончательной сертификации.
Дополнение или замена?
Есть много преимуществ, когда дело доходит до использования электрообогрева в системах распределения горячей воды, но это ни в коем случае не означает, что рециркуляция устарела. Возможно, необходимы дальнейшие рецензируемые исследования эффективности систем ЭГТ в борьбе с ростом легионеллы, в то время как многие регулирующие органы только сейчас начинают серьезно оценивать электрообогрев с целью обновления текущих рекомендаций. Однако кажется очевидным, что технология обогрева предоставляет владельцам коммерческих зданий значительную возможность сократить потребление энергии и воды, гарантируя, что людям, использующим эти системы, не придется терпеть разочарование из-за того, что кран просто не будет нагреваться. .
_____________________________________________
Боб Силва, базирующийся в Ранчо Кукамонга, Калифорния, с более чем 30-летним опытом работы в отрасли, в настоящее время является менеджером по маркетингу в nVent Thermal Management, подразделении nVent Electric plc., Лондон, Великобритания.
1. Управление энергетической информации США, Исследование энергопотребления в коммерческих зданиях за 2012 год: сводка по использованию энергии, март 2016 года, рис. 5. https://www.eia.gov/consuming/commercial/reports/2012/energyusage.
2. Прикладные технологические услуги (ATS) Pacific Gas and Electric Company (PG&E), Энергетические характеристики принудительной рециркуляции по сравнению с HWAT в коммерческих системах водяного отопления, 2015.
3. напр. Стандарт ANSI / ASHRAE 188: Легионеллез: управление рисками для систем водоснабжения зданий (ASHRAE, 2000, 2018)
4. Вадовски, Р.М., Вулфорд, Р., Макнамара, А., и Йи, РБ, Влияние температуры. pH и уровень кислорода при размножении встречающихся в природе Legionella pneumophila в питьевой воде, 1985, Appl.Environ. Microbiol., 49 (5), 1197-1205.
5. Cloutman-Green, E., Barbosa, VL, Jimenez, D., Wong, D., Dunn, H., Needham, B., Hartley, JC, Американский журнал инфекционного контроля, Controlling Legionella pneumophila в водных системах при пониженных температурах горячей воды с ионизацией меди и серебра, 2019.
6. Роадс, В.
No related posts.
