Чем мембранные регуляторы давления воды лучше поршневых?
Регуляторы давления воды предназначены для стабилизации напора воды в бытовом водопроводе. Их широко используют для обеспечения комфортного пользования водопроводом, а также для защиты бытовой техники от гидроударов. По принципу работы различают две основные группы регуляторов – поршневые и мембранные. Каждая из них имеет свои преимущества и недостатки.
Поршневые регуляторы давления воды
Поршневые регуляторы давления воды конструкционно самые простые, а значит, и самые доступные по цене. Они же пользуются наибольшей популярностью, хотя и не лишены недостатков.
Принцип работы поршневого регулятора следующий. Внутри прибора находится подпружиненный поршень, который регулирует подачу воды путем перекрытия сечения трубопровода. Регулировка осуществляется, как правило, в диапазоне 1-5 атм.
Наличие движущегося поршня выдвигает особые требования к составу воды — она должна пройти предварительную фильтрацию.
Мембранные регуляторы давления воды
Ту же функцию выполняют мембранные регуляторы, но действуют они по другому принципу. Внутри прибора в герметичной камере находится подпружиненная мембрана, которая управляет регулирующим клапаном.
Мембранные регуляторы давления отличаются неприхотливостью и высокой надежностью. Также они могут работать в широком диапазоне, способны регулировать давление воды с высокой пропорциональностью. Разброс рабочей скорости потока также весьма значителен – от 0.5 до 3 кубических метров в час.
С полным перечнем мембранных регуляторов давления воды, вы можете ознакомиться здесь.
Если вы хотите купить мембранные регуляторы давления воды и вас интересует срок поставки, вы можете отправить нам запрос, воспользовавшись формой заявки отправить заявку или позвонить по телефону +7(499) 390-17-61.
Выбрать редуктор давления
Если Вы решили заняться передовой и эффективной системой полива –
- капельной лентой,
- капельным шлангом
- внешними капельницами.
Узнать подробнее про особенности применения этих трех способов капельного полива можно в статье «Система капельного полива».
Не зависимо от того, какой способ организации капельного полива Вы выбрали для себя, чтобы результат получился положительным и порадовал Вас в конце садоводческого сезона желательно купленные и смонтированные элементы капельного полива эксплуатировать так, как это предусмотрено производителем.
Одним из основных параметров любого компонента системы водоснабжения и особенно капельного полива является – его рабочее давление.
Для организации капельного полива можно использовать разные источники воды: водоем, колодец, скважину с насосом, центральный водопровод, емкость с водой и прочие. И все они могут иметь разное давление воды или даже не постоянное а меняющееся
Если давление в источнике воды выше, чем требуется для компонентов системы капельного полива, то используются так называемые регуляторы или редукторы давления давления воды, иногда можно встретить в литературе понятие редукционный клапан.
Редуктор давления воды – это элемент системы водоснабжения или полива, который понижает давление воды на своем выходе до заданного уровня, безопасного для последующих элементов системы.
Чтобы правильно выбрать и купить редуктор для капельного полива нужно знать следующее:
1. тип редуктора давления
2.
3. диапазон давлений на входе редуктора
4. количество воды, которое будет проходить через редуктор
Только правильно подобрав эти параметры, можно гарантировать правильную работу редуктора и следовательно капельного полива.
Тип редуктора давления воды
Редукторы давления воды по конструкции можно разделить на несколько видов:
1. Поршневые редукторы давления
2. Мембранные редукторы давления
3. Проточные редукторы давления воды*
* — этот термин введен в данной статье как наиболее точно описывающий принцип работы данных регуляторов давления для капельного полива.
Поршневой редуктор давления воды
Поршневой редуктор давления воды самый распространенный в системах бытового водоснабжения из-за своей простоты и низкой стоимости.
Содержит в своей конструкции поршень, поджатый пружиной. Поршень в зависимости от давления на выходе перекрывает проход, пропускающий воду на выход. В некоторых моделях предусмотрено подключение манометра для визуальной настройки.

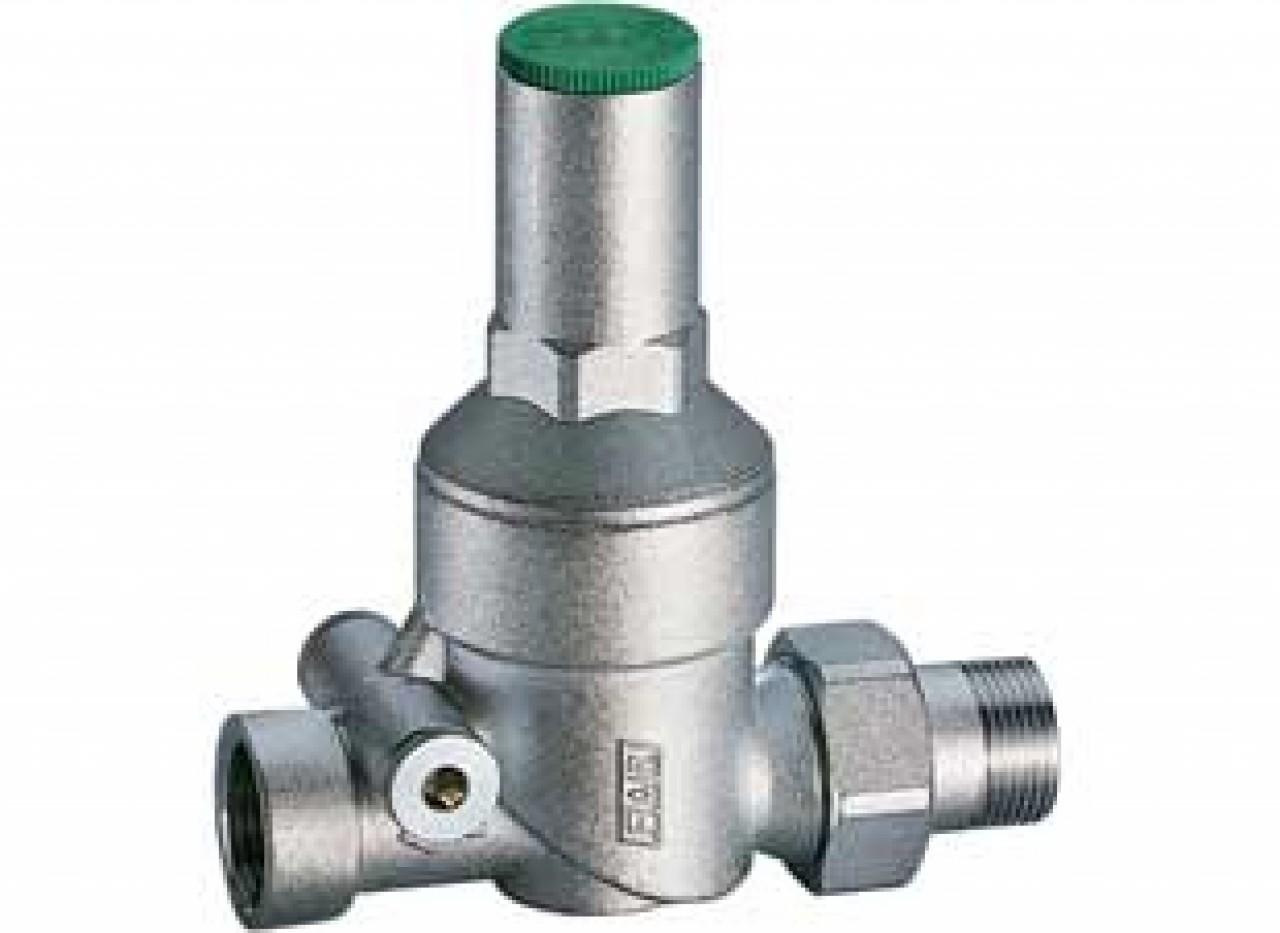

поршневой редуктор давления воды
Поршневой редуктор давления воды для бытовых систем водоснабжения
Поршневой редуктор давления воды чаще всего позволяет регулировать давление воды после себя от 1 до 5бар. Хотя некоторые производители делают и от 0.5бар.
Например:
— редуктор марки Itap арт.143ду15 имеет условный проход DIN 15мм, присоединение резьбой 1/2, регулировку давления от 1 до 6бар при расходе воды от 0.9 до 1.8м.куб/час.
— тот же редуктор с присоединением резьбой 3/4 рассчитан на расход воды 3-4.5 м.куб/час.
Особенностью поршневых редукторов давления воды является наличие движущихся частей внутри, требование по фильтрации воды на входе и максимальная скорость потока воды не выше 2м/с для исключения повышенного износа механизма поршня.
Мембранный редуктор давления воды
В мембранном редукторе давление со входа (или выхода) редуктора подается на обратную сторону перекрывающей мембраны, которая дополнительно подпружинена. Преимуществом таких редукторов является их работа с большим диапазоном давлений и лучшее сглаживание перепадов давления на входе.
редуктор давления воды мембранный
Мембранный редуктор давления воды для бытовых объектов водоснабжения
Мембранные редукторы давления воды могут работать с более низким расходом воды. Цена таких редукторов значительно выше поршневых.
Например:
— редуктор марки Watts DRV имеет условный проход DIN 15мм, присоединение резьбой 1/2, регулировку давления от 1.5 до 6бар при расходе воды от 0.6 до 2.5м.куб/час.
Проточный редуктор давления воды
Применяются проточные редукторы давления воды очень массово за рубежом в системах полива и орошения, как на приусадебных хозяйствах так и в промышленных масштабах сельского хозяйства.
Внутри пластикового корпуса встроен лабиринт, рассекающий поток воды и замедляющий его, что позволяет зафиксировать давление воды на выходе. Принцип работы такого редуктора давления воды напоминает работу компенсированной капельницы для микроорошения.
редуктор давления воды капельного полива
Проточный редуктор давления воды для капельного полива
Несомненным преимуществом применения проточных редукторов давления воды для капельного полива кроме их низкой цены, является их инертность к химикатам и удобрениям, что очень важно в системе капельного полива в отличие от бытового водоснабжения, где применяются другие типы регуляторов давления.
Обязательно нужно иметь в виду, что работает такой редуктор давления для капельного полива только при протекании через него потока воды в заданном диапазоне. Поэтому кран или клапан на капельную линию полива должен стоять до редуктора. При наличии нескольких линий полива со своими кранами или клапанами, то лучше после каждого клапана поставить по своему редуктору давления воды.
Например:
— редуктор M1050 присоединение резьбой 3/4, заданное давление 0.7бар при расходе воды в диапазоне от 0.2 до 1.2 м.куб/час.
Требуемое давление
При выборе редуктора давления воды для капельного полива обратите внимание на возможность редуктора обеспечить нужное давление для капельной линии полива.
Например:
— для капельной ленты с толщиной стенки 8mil максимальное давление от 0.8 до 1бар в зависимости от ее производителя,
— для капельного шланга обычно рабочее максимальное давление до 4бар,
— для микрокапельного полива с внешними капельницами рабочее давление от 1 до 3 бар.
Давление на входе редуктора воды
Редуктор давления воды рассчитан на определенное давление на входе, превышать которое не стоит. Это опасно нарушением его работы и даже выходом из строя. На наш взгляд даже лучше оставить запас в 10-20% по входному давлению, что обеспечит дополнительный запас прочности редуктора.
При давлении на входе ниже рекомендуемого, некоторые редукторы просто перестают регулировать а некоторые перекрывают поток совсем. Это тоже нужно выяснить до покупки редуктора для капельного полива.
Расход воды через редуктор давления
На этот обязательный параметр любого редуктора давления воды нужно обратить пристальное внимание, т.к. только в указанном производителем диапазоне протекания воды через редуктор он поддерживает заданное давление. Несоблюдение этого требования может привести к ненормированному повышению давления в линии капельного полива и ее прорыву, подтеканиями и прочим неприятностям.
И обязательно нужно учитывать, что при протекании воды через редуктор происходит падение давления.
Итоги
Резюмируя все вышесказанное, можно подвести итоги:
— для подбора редуктора давления воды для линии капельного полива нужно обязательно знать требуемое давление, возможный диапазон давления воды от источника воды и требуемый расход воды для капельной линии,
— для регулирования давления воды в линиях капельного полива в условиях частных хозяйств можно использовать редукторы, предназначенные для систем бытового водоснабжения, но даже при одинаковой цене с проточными регуляторами давления воды они не предназначены для протекания воды с растворенными в ней удобрениями.
Редуктор или регулятор давления воды – зачем нужен этот прибор, в чём отличия, устройство и принцип работы.
Зачем в домашнем водопроводе устанавливают редуктор давления воды и есть ли необходимость в его монтаже? Как защитить домашнюю водопроводную сеть от скачков давления в водопроводной сети ХВС и ГВС. Где правильно и нужно ставить редуктор давления воды и что об этом говорит Свод Правил.
В этом материале, речь поёдёт о редукторе. Или по-другому, регуляторе давления воды.
В этой статье мы постараемся рассмотреть варианты исполнения этого прибора, а также узнаем о конструктивных отличиях, их плюсах и минусах. Ну и, конечно же, я постараемся разобраться с вопросом, необходима ли установка редуктора давления воды в домашнем водопроводе, зачем он нужен и что он даёт.
Так же, постараемся разобраться, почему некоторые ставят редуктор до счётчика, а некоторые после, и что об этом говорит Свод Правил.
Итак, редуктор — предназначение этого устройства, в автоматическом поддержании заданных пределов давления воды на выходе из устройства.
Довольно частой картиной в быту, можно отметить такое явление как перепады давления воды в домашних водопроводных сетях.
Многие, наверное сталкивались с довольно неприятной ситуацией когда вы находясь в ванной и стоя под душем с комфортной температурой воды, которая вдруг внезапно менялась, и Вы неожиданно оказывались под струями холодного потока или наоборот, что ещё хуже, вода становилась очень горячей.
Согласитесь, очень неприятно, всё время ждать такого подвоха, и только и думать о том, когда температура воды снова внезапно переменится?
И, казалось бы — откуда вдруг берётся горячая вода?
Зачастую, такая ситуация происходит благодаря разбалансированному давлению воды в стояках ГВС и ХВС, когда например давление ГВС превышает давление в ХВС в несколько раз.
Всё очень просто, пока Вы регулировали температуру воды у себя в душе, возможно, что в это время, ваш сосед по стояку водоснабжения, наполнял свою ванну горячей водой.
А именно в тот момент, когда вы встали под душ, и температура воды резко изменилась и вдруг пошла сильно горячая вода, вполне вероятно, что сосед прекратил набирать свою ванну, просто выключив свой смеситель.
Что же это было и как с этим бороться? Спросите Вы?
Всё просто, благодаря уменьшившемуся водоразбору горячей воды после выключения крана вашим соседом, в стояке ГВС мгновенно повышается давление, и горячая вода идущая уже с большей силой, начинает передавливать и вытеснять холодную воду поступающую в лейку вашего душа. И, как результат, из душа льётся вода уже намного горячей.
А теперь представьте, что это многоквартирный дом, в котором от одного стояка ГВС и ХВС питаются квартиры расположенные на разных этажах, и всё время, кто-то открывает и закрывает краны, нажимает слив унитаза, запускает стиральные машины и посудомойки.
В такой ситуации, давление в стояках меняется постоянно, благодаря чему, из открытого и отрегулированного смесителя может литься то горячая, то холодная вода.
Вот в такой-то ситуации, на помощь и приходят редуктора давления воды, которые устанавливают в водном узле отдельно взятой квартиры.
Кому интересно узнать о том, какие ещё приборы и зачем, устанавливаются в водной узел квартиры, читайте об этом отдельную статью — http://stroimasterskaya.
ru/articles/2673
Редуктора, установленные на входе горячего и холодного водоснабжения, помогают сравнять и задать одинаковое давление холодной и горячей воды во внутреннем водопроводе.
Единственное что нужно понимать, это то что редуктор давления не обладает волшебством, и если на входе в него, давление воды было 2 бара, то на выходе он его повысить не сможет.
То есть, ещё раз, повторюсь — редуктором можно только понизить давление на выходе из него, а повысить не возможно.
Тех же, кого волнует вопрос именно в повышении давления, правильнее смотреть в сторону насосов повышающих давление, или комплексов, состоящих из насоса и гидроаккумуляторного бака, именуемого в простонародье насосной станцией.
Так же, стоит обратить внимание на то, что если например в многоквартирном доме забит сток ХВС и холодная вода из крана идет ели ели, а горячая, имеет высокое давление и забивает холодную — установкой редуктора этот вопрос не решить, а на вопрос почему, подробнее об этом я постараюсь рассказать в конце этого видео.
Разобравшись с тем, зачем нужен редуктор давления и какова его роль, далее поговорим о их устройстве, видах и отличиях.
Представленные на прилавках магазинов Редуктора давления, между собой, отличаются не только внешним дизайном и диаметром подключения, но и внутренними конструктивными особенностями которыё могут сказываться как на сроке их службы, так и на стоимости.
Редуктора давления можно поделить на два типа, имеющих принципиальное конструктивное отличие в механизме действия.
Далее я постараюсь объяснить их работу и отличия более простым языком, взяв за пример достаточно упрощённые схематические рисунки с целью довести именно основной принцип действия этих устройств, надеюсь, что моя инфографика поможет понять их различия, плюсы и минусы.
Первый тип — поршневой редуктор давления
Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень, соединённый с золотником (устройством ограничивающим проходное отверстие для среды).
Как это работает? Рабочая среда, в нашем случае вода, попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня.
Упругая пружина, расположенная над поршнем, оказывает сопротивление — пропорциональное необходимому заранее отрегулированному давлению.
Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину, смещается и уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.
При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды.
Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.
Второй тип – мембранный редуктора давления
Механизм действия позволяющий регулировать давление воды у мембранного редуктора тот же, он так же основан на системе противовеса роль которого, так же играет пружина.
Основное и определяющее отличие данного вида, в расположенной в корпусе редуктора резиновой мембране, здесь она заменила собой поршень, и вода оказывает давление уже не на поршень, а на эластичную резиновую мембрану, которая связана с золотниковым запорным узлом.
Теперь рассмотрим устройство мембранного и поршневого редукторов и постараемся определить их слабые и сильные стороны.
Первое на что обращаешь внимание при выборе редуктора, это цена, в большинстве случаёв, редуктора одного и того же производителя но разных типов- мембранный или поршневой, отличаются между собой стоимостью, где поршневой тип редуктора зачастую стоит дешевле мембранного.
Теперь о конструктивных отличиях, и о том, как эти отличия могут сказываться при эксплуатации этих изделий.
В поршневых редукторах, для достижения герметичности поршня расположенного в стенках редуктора, используются уплотнительные резиновые кольца.
В процессе работы редуктора, на уплотнительные кольца оказывается постоянное воздействие проходящей через него среды, а так же трение, связанное с перемещением поршня в корпусе устройства.
В связи с чем, в устройстве, например эксплуатируемом в условиях большого содержания песка, окалины и ржавчины присутствующей в водопроводной воде, уплотнительные кольца подвергаются ускоренному абразивному износу.
В связи с этим, некоторые производители, даже предостерегают от расположения таких устройств в горизонтальном положении, видимо во избежание образования застойных зон, и заявляют о том, что при горизонтальном расположении межремонтный период устройства сокращается.
Откладывающиеся соли на стенках такого устройства, также будут негативно влиять на уплотнительные кольца, которые могут быстрее изнашиваться при трении о шершавые стенки цилиндра.
Из этого следует, что бы обеспечить продолжительную работу такого редуктора необходима нормальная водоподготовка – попросту говоря, вода должна быть без абразивных примесей и не иметь включений, способных откладываться на стенках редуктора.
В мембранном редукторе, нет трущихся частей отвечающих за герметичность устройства, есть только мембрана, работающая на растяжение.
В виду отсутствия трущихся частей, очевидно, что такой тип редуктора менее капризен к качеству воды.
Так же стоит отметить большую точность и пропускающую способность такого редуктора по сравнению с поршневым с таким же диаметром подключения.
Варианты исполнения
Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении.
До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.
И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.
Спорить не буду, конечно, и цена у такого прибора довольно таки высока, и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.
Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано.

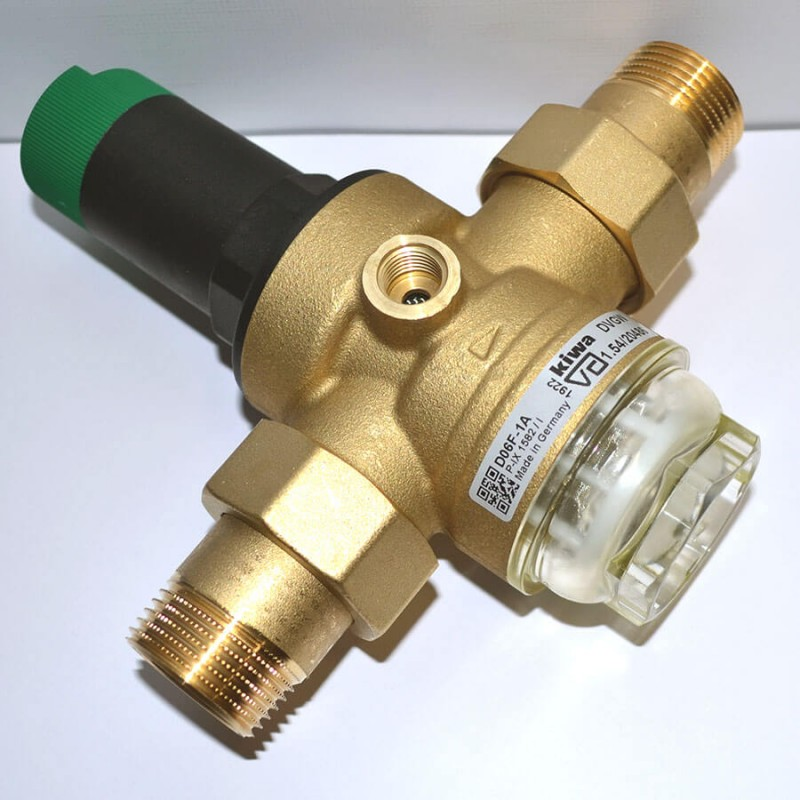

Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.
Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна.
При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную и часто по характеристикам выдерживают меньшее давление по сравнению с аналогичным но имеющим уже закрытую колбу.
Есть редуктора со встроенным штатным косым фильтром защищающим его механизм .
Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром.
Благодаря манометру можно контролировать и выставить на выходе устройства необходимое давление.
Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.
Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.
Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100, гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой указанной на редукторе.
Выбор места для установки редуктора давления воды
В другом материале, рассказывающем о оборудовании которое возможно использовать в домашнем водопроводе, на схематичной картинке было показано что редуктор установлен после счётчика воды и магистрального проточного фильтра тонкой очистки.
К нам стали поступать вопросы, почему на картинке редуктор стоит после счётчика, а не перед ним, ссылаясь при этом на Свод Правил о Внутреннем водопроводе и канализации зданий. СП 30.13330.2016
Вот дословный текст этого пункта — Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчётчиком без манометров для контроля за работой и возможности наладки регулятора.
Постараемся разобраться страктовкой СП. В данной ситуации, получается что можно поставить редуктор перед счётчиком, но на нём не должно быть манометра и возможности его регулировки, из задающих вопрос, на это почему то никто внимание не обращает.
Получается, что к установке перед счётчиком разрешено ставить редуктор, но он не должен иметь манометра, сняв который любой может получить возможность незаконного отбора воды перед счётчиком, а также редуктор не должен иметь возможность его регулировки.
Из этого можно сделать вывод, что такой прибор согласно СП устанавливают именно перед счётчиком, и именно в зоне ответственности местной коммунальной службы с одной только целью, ограничить чрезмерный водоразбор в конкретной квартире, поскольку строчки указанные в СП — без манометров для контроля за работой и возможности наладки регулятора -говорят именно об этом.
Теперь о другом нюансе, согласно СП , перед редуктором должен стоять фильтр, обратите внимание на то, что некоторые производители редукторов заявляют минимальную пропускную способность необходимого фильтра для защиты редуктора аж в 500 микрон.
Теперь представьте, как быстро, эта сеточка будет забиваться при достаточно плохом качестве воды.
И хорошо, если например ваш ЖЭК не пломбирует косые фильтры, тогда, вы все-таки сможете его прочистить своими силами не вызывая их мастера для снятия и последующей установки пломбы. Но всё равно, учитывая маленький полезный объём косого фильтра и мелкую сетку, получается, что подходить к фильтру вам придётся довольно таки часто.
Многие скажут, так нужно поставить редуктор с проточным фильтром, и тогда вопрос решён, это опять же хорошо, в том случае, если у вас примут к опломбировке счётчик с установленным перед ним, по сути, прибором позволяющим осуществлять незаконный отбор воды, минуя сам счётчик.
Очень часто случается так, что местный ЖЭК не позволяет перед счётчиком поставить ничего кроме косого фильтра, а некоторые, умудряются его еще и опломбировать.
Вот и напрашивается сам собой ответ, раз редуктор давления необходим для защиты внутреннего водопровода квартиры, то может гораздо проще поставить его в зоне своей ответственности, производить с ним манипуляции когда захочешь, снимать и заменять на новый, кто вам запретит что то менять после счётчика?
Ну а перед редуктором, сразу после счётчика и обратного клапана можно поставить магистральный фильтр с мелкой сеткой и прочищать его хоть каждый день. Или поставить редуктор с магистральным фильтром в одном корпусе.
А косой фильтр, расположенный перед счётчиком оставить с крупной сеточкой, которая не будет сильно забиваться, но все-таки сможет защитить счётчик от заклинивания и поломки.
Когда редуктор давления может оказаться бесполезным
Стоит отметить, стабилизировать давление на выходе из смесителя, когда какая-то одна, холодная или горячая вода, имеет очень низкие показатели давления в стояках, иногда бывает невозможно.
К примеру, многоквартирный дом, у вас очень низкое давление ХВС по причине зарастания стояка, например 2 бара, а давление в стояке горячей воды имеет повышенные показатели, например 5 бар.
В этой ситуации, установив редуктора на входе и выставив оба, например, на позиции 2 бара, вы получаете на выходе следующее, пока в стояках нет сильного водоразбора, вы имеете возможность плавной регулировки температуры воды смесителем у себя дома, но до момента сильного разбора холодной воды вашими соседями.
В этой ситуации, начнётся нехватка холодной воды, давление которой было итак то по нижнему пределу. А горячая вода, имеющая на входе в квартиру давление всего в 2 бара, начнёт передавливать слабый поток холодной, который благодаря водоразбору у ваших соседей, значительно уменьшился и стал ниже 2 бар, и как результат, из крана польётся горячая вода.
Из этого следует, редуктор давления выполняет свои функции в строго определённых условиях зависящих от внешних факторов, таких как реальное и необходимое давление в стояках.
И если давление в одном или обоих стояках очень слабое, установка редуктора может и не решить ваших проблем, оказавшись бесполезным красивым прибором, установленном в вашем вводном узле.
На этом позвольте закончить, не забывайте подписаться, всем удачи и до новых встреч.
Смотреть видео о регуляторах давления на Яндекс Дзен канале — Умный Билл
Смотреть видео о редукторах давления в Ютуб Показать еще статьи из рубрики — Сантехника
МАТЕРИАЛ ПО ТЕМЕ
Способы приобрести и продать квартиру в Москве Квартиры на первичном и вторичном рынках Москвы можно покупать и продавать по разным схемам. Рассмотрим их. Подробнее |
Где используют фанеру 15 мм Чтобы правильно подобрать фанеру для использования, нужно знать основные характеристики и особенности этого материала. Подробнее |
Опорная и навесная раздвижная система для шкафа-купе: описание, отличия, преимущества и недостатки Подробнее |
Как выбрать строительный степлер Сейчас пойдет речь именно об электрическом строительном степлере… Подробнее |
Выбор профлиста для крыши Сегодня существует несколько видов кровельных материалов, которые характеризуются максимальной востребованностью. Причиной тому служит невысокая цена в совокупности с отличной прочностью, продолжительным сроком службы и прочими преимущественными характеристиками. Подробнее |
Обзор производителей колесных газонокосилок Говорят, чтобы иметь классический английский газон, травку на нем нужно стричь не менее трехсот лет. Однако, если у вас имеется качественная колесная газонокосилка, приблизиться к британским стандартам ваши газоны смогут гораздо быстрей. Предлагаем вашему вниманию обзор популярных брендов этой техники… Подробнее |
О циклевке и шлифовке паркета Одна из самых распространённых проблем напольного покрытия, с которыми чаще всего мы сталкиваемся в своих квартирах, это наличие царапин, щелей, вмятин и протертостей лака или масла. Подробнее |
Виды тракторных прицепов и полуприцепов Очень трудно, а порой и невозможно, производить перевозку грузов различного типа на производстве, строительстве, в коммунальной сфере и особенно в сельском хозяйстве без тракторных прицепов и полуприцепов. Подробнее |
Металлические двери — защищают жилище Главное предназначение входной двери — нести защитную функцию. Человек в своем жилище должен чувствовать себя защищенным и огражденным от сторонних посягательств извне… Подробнее |
Дома из бруса – идеальный вариант загородного жилья Строительство домов из бруса становится все более популярным. Многие будущие владельцы загородных домов останавливают свой выбор именно на этом материале… Подробнее |
Редуктор давления латунь никелированная VALTEC поршневой 1/2″
Подробное описание
Артикул № 2786127
Редуктор предназначен для регулируемого снижения давления в сетях, где в качестве рабочей среды используется вода, незамерзающий теплоноситель на основе гликолей, другие жидкости с температурой до 80 градусов Цельсия, неагрессивные к материалам изделия. Принцип действия редуктора поршневой (пружинный). Давление на выходе регулятора воды поддерживается на уровне не выше настроечного значения независимо от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Диапазон регулирования 1 4,5 бара. Заводская настройка выходного давления 3 бара. Корпус и детали редуктора изготовлены из качественной сантехнической латуни. Материал золотникового уплотнения EPDM, пружины нержавеющая сталь.
| Тип: | Редуктор давления |
|---|---|
| Длина: | 57 мм |
| Ширина: | 87 мм |
| Высота: | 15 мм |
| Тип монтажа: | Надземный |
| Вид работ: | Наружные, внутренние |
| Область применения: | Трубопровод, водопровод |
| Материал трубы: | Латунь |
| Тип соединения: | Резьба |
| Материал покрытия: | Никель |
| Резьба: | Внутренняя |
| Диаметр резьбы: | 1/2″ |
| Стандарт ГОСТ / ОСТ: | ГОСТ 6357-81 |
| Стандарт ISO / TSO: | ISO 228/1 |
| Водоснабжение: | Горячее, холодное |
| Размеры и вес (брутто) | |
|---|---|
| Вес: | 395 г |
| Высота: | 5,7 см |
| Ширина: | 8,7 см |
| Глубина: | 1,5 см |
| Дополнительная информация | |
|---|---|
| Страна производства: | Италия |
| Гарантийный срок: | 84 месяца |
Самодействующие регуляторы давления и приложения
Клапаны поддержания давления
В некоторых случаях требуется, чтобы давление на входе измерялось и контролировалось, и этот тип клапана часто называют «клапаном поддержания давления» или «PMV». Клапаны поддержания давления также известны как избыточные клапаны или перепускные клапаны в определенных областях применения.
Примером применения PMV может быть парогенератор недостаточного размера, но поток пара имеет решающее значение для процесса.Если потребность в паре превышает мощность котла или резко возрастает при выключенной горелке котла, давление в котле упадет; постепенно на установку будет подаваться более влажный пар, что может нарушить работу котла. Если котел может работать при расчетном давлении, оптимальное качество пара будет поддерживаться.
Это может быть достигнуто путем установки PMV на каждом некритическом приложении (например, на отопительной установке или установке горячего водоснабжения), тем самым внося контролируемое разнообразие в установку.Затем они будут постепенно отключаться, если давление на входе падает, отдавая приоритет основным услугам. Если все расходные материалы считаются необходимыми, доступны различные варианты, каждый из которых имеет свои финансовые последствия.
Самым дешевым решением может быть установка PMV на выходе пара из котла (см. PMV 1 на рис. 7.3.7). Это будет поддерживать минимальное давление пара в котле, регулировать максимальный поток из котла и, таким образом, сохранять пар хорошего качества в установке.
Если есть возможность отключить второстепенное оборудование во время пиковых нагрузок, PMV можно установить на распределительных линиях или ответвлениях, питающих эти зоны завода. Когда паровой котел становится перегруженным, второстепенные источники питания постепенно отключаются с помощью PMV 2, позволяя котлу поддерживать поток пара в «важную» установку при надлежащем давлении.
Следует признать, что PMV не всегда решает проблемы, вызванные недостаточной мощностью котла.Иногда при небольшом разнообразии растений доступна только одна реальная альтернатива — увеличить генерирующую мощность за счет добавления еще одного котла.
Однако бывают случаи, когда возможна более дешевая альтернатива паровому аккумулятору. Это позволяет накапливать избыточную энергию котла в периоды низкой нагрузки. Когда котел перегружен, аккумулятор увеличивает мощность котла, обеспечивая контролируемый выпуск пара в установку (см. Рисунок 7.3.8).
На рисунке 7.3.8, котел спроектирован для выработки пара под давлением 10 бар изб., Который распределяется как при давлении 10, так и при 5 бар изб. По остальной части установки.
PRV 1 — это редукционный клапан, рассчитанный на пропускную способность котла за вычетом нагрузки пара высокого давления.
Для определения размеров емкость редукционного клапана PRV 2 должна равняться максимальной скорости нагнетания и времени, в течение которых гидроаккумулятор рассчитан на работу, в то время как перепад давления для расчетных целей должен быть разницей между минимальным рабочим давлением гидроаккумулятора и давление распределения LP (низкого давления).В этом примере PRV 2, вероятно, будет настроен на открытие примерно при 4,8 бар изб.
PMV — это клапан поддержания давления, размер которого определяется временем перезарядки, требуемым гидроаккумулятором, и имеющейся избыточной мощностью котла во время перезарядки. При перезарядке перепад давления на PMV, вероятно, будет относительно небольшим, поэтому PMV, вероятно, будет довольно большим, обычно такого же размера, как линия, в которой он установлен. PMV обычно настраивается на работу чуть ниже максимального давления котла.
Когда общая нагрузка установки находится в пределах мощности котла, PRV 2 закрывается, и котел подает паровую нагрузку низкого давления через PRV 1, который настроен на управление немного выше, чем PRV2. Любой избыток пара, имеющийся в котле, приведет к тому, что давление в котле поднимется выше уставки PMV, и PMV откроется для зарядки аккумулятора. Перезарядка будет продолжаться до тех пор, пока давление в аккумуляторе не сравняется с давлением в бойлере, или пока нагрузка на установку не станет такой, что давление в бойлере снова упадет ниже уставки PMV.
Если паровая нагрузка НД продолжает увеличиваться, в результате чего давление НД упадет ниже уставки PRV 2, PRV 2 откроется для подачи пара из аккумулятора, в свою очередь, пополнения пара, протекающего через PRV 1.
Существует несколько способов проектирования аккумуляторной установки; каждый будет зависеть от обстоятельств и повлечет за собой финансовые последствия. Тема аккумуляторов более подробно обсуждается в Модуле 3.22 «Паровые аккумуляторы».
1.Сравнение сбалансированной диафрагмы и сбалансированного поршневого регулятора ….
Контекст 1
… диафрагма представляет собой гибкий резиновый диск, прикрепленный к пружине смещения (см. Верхнюю диаграмму на рис. 2.1). Диск отделяет воду при атмосферном давлении и давлении воздуха в камере промежуточного давления. Кроме того, диафрагма соединяется с поршнем рычага, который открывает или закрывает клапан высокого давления (обозначенный на схеме HP). Клапан давления закрыт в исходном положении. Когда дайвер требует газа, давление в камере падает.Давление окружающей воды толкает мембрану внутрь и открывает клапан высокого давления. Перепад давления, необходимый для открытия клапана высокого давления, называется давлением открытия. Механизм меняется на противоположный, когда промежуточное давление увеличивается, когда дайвер перестает потреблять газ: диафрагма перемещается в свое положение покоя, которое закрывает клапан высокого давления. Этот процесс не зависит от давления в баллоне (отсюда и термин «сбалансированный регулятор»), что означает, что дайверу необходимо создать одинаковый перепад давления, чтобы начать процесс дыхания, независимо от давления в баллоне.Механика процесса уравновешенного поршня почти идентична механике уравновешенной диафрагмы. Основное отличие состоит в том, что поршень находится в узле седла высокого давления в исходном положении (см. Нижнюю диаграмму на рис. 2.1). Этот узел прикреплен к стенке камеры. Когда дайвер вдыхает, поршень импульсивно выходит из своего седла. Когда спрос останавливается, процесс меняется на противоположный; поршень ударяется обратно в узел седла высокого давления, а не прогибается. Этот процесс также не зависит от давления в баллоне.Основное различие между несбалансированной диафрагмой и сбалансированной конфигурацией, описанной выше, заключается в балансе сил внутри первой ступени. Для сбалансированной конфигурации давление в промежуточной камере противодействует смещающей пружине и окружающему давлению воды. Для неуравновешенной конфигурации давление в промежуточной камере и давление в баке противодействуют смещающей пружине и атмосферному давлению воды. По мере того, как давление в баллоне уменьшается, меньшее усилие толкает узел в открытое положение. Следовательно, дайвер должен создавать более высокие трещины…
Контекст 2
… диафрагма представляет собой гибкий резиновый диск, прикрепленный к пружине смещения (см. Верхнюю диаграмму на рис. 2.1). Диск отделяет воду при атмосферном давлении и давлении воздуха в камере промежуточного давления. Кроме того, диафрагма соединяется с поршнем рычага, который открывает или закрывает клапан высокого давления (обозначенный на схеме HP). Клапан давления закрыт в исходном положении. Когда дайвер требует газа, давление в камере падает. Давление окружающей воды толкает мембрану внутрь и открывает клапан высокого давления.Перепад давления, необходимый для открытия клапана высокого давления, называется давлением открытия. Механизм меняется на противоположный, когда промежуточное давление увеличивается, когда дайвер перестает потреблять газ: диафрагма перемещается в свое положение покоя, которое закрывает клапан высокого давления. Этот процесс не зависит от давления в баллоне (отсюда и термин «сбалансированный регулятор»), что означает, что дайверу необходимо создать одинаковый перепад давления, чтобы начать процесс дыхания, независимо от давления в баллоне. Механика процесса уравновешенного поршня почти идентична механике уравновешенной диафрагмы.Основное отличие состоит в том, что поршень находится в узле седла высокого давления в исходном положении (см. Нижнюю диаграмму на рис. 2.1). Этот узел прикреплен к стенке камеры. Когда дайвер вдыхает, поршень импульсивно выходит из своего седла. Когда спрос останавливается, процесс меняется на противоположный; поршень ударяется обратно в узел седла высокого давления, а не прогибается. Этот процесс также не зависит от давления в баллоне. Основное различие между несбалансированной диафрагмой и сбалансированной конфигурацией, описанной выше, заключается в балансе сил внутри первой ступени.Для сбалансированной конфигурации давление в промежуточной камере противодействует смещающей пружине и окружающему давлению воды. Для неуравновешенной конфигурации давление в промежуточной камере и давление в баке противодействуют смещающей пружине и атмосферному давлению воды. По мере того, как давление в баллоне уменьшается, меньшее усилие толкает узел в открытое положение. Следовательно, дайвер должен создать более высокое растрескивание …
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Все, что вам нужно знать о мембранном клапане
Редукционный клапан — это самодействующий клапан, используемый для контроля избыточного давления для обеспечения постоянного пониженного давления в системе.Регулятор понижения давления — это еще одно название этого клапана. Основная функция редукционных клапанов — преобразование повышенного входящего давления в более низкое выходное давление. Они широко используются в водном, паровом, нефтегазовом секторах. Таким образом, производители клапанов понижения давления определяют клапан как как автоматический регулирующий клапан с автоматическим действием, который снижает большее неконтролируемое давление на впуске до постоянного пониженного давления на выходе независимо от изменений давления воды на входе .В этой статье мы узнаем о работе, различных типах, использовании и преимуществах редукционных клапанов.
Что такое редукционный клапан?
В гидравлической системе пульсирующее высокое давление является причиной максимальных повреждений. Кроме того, если давление очень высокое по сравнению с тем, что требуется для системы, это вызовет потерю жидкости (в системе водоснабжения для дома), утечки в долгосрочной перспективе, поскольку система предназначена для работы с более низким давлением, и это может также могут привести к разрыву трубы или поломке системы.Все это в конечном итоге снизит эффективность системы и приведет к увеличению эксплуатационных расходов для бизнеса.
Это снижение эффективности жидкостной системы можно контролировать с помощью постоянного или пониженного давления в системе. Это может быть достигнуто с помощью автоматического регулятора давления или клапана регулирования давления .
Основная функция клапана регулирования давления в жидкостной системе — преобразовывать пульсирующее и высокое давление на входе в постоянное и пониженное (или предварительно заданное) давление.
Как работает редукционный клапан?
Если требуется снижение давления между двумя компонентами технологического процесса, открывается клапан регулирования давления. Эти клапаны могут понижать давление жидкости или газа до заданного уровня.
Редукционный клапан представляет собой регулирующий клапан с гидравлическим приводом и диафрагменным приводом, который снижает большее давление на входе до более низкого постоянного давления на выходе при переменной потребности или изменяющемся давлении на входе.Он разработан, чтобы противостоять даже самым суровым условиям. По сути, клапан поддерживает постоянное давление на выходе независимо от расхода.
Работа редукционного клапана зависит от баланса давлений жидкости, действующих над и под поршнем, а также от силы пружины. Если жидкость под низким давлением и сила пружины больше, чем подача высокого давления, поршень закроет клапан. Когда сила текучей среды низкого давления уменьшается, новое давление текучей среды и сила пружины меньше, чем текучая среда подачи высокого давления, что приводит к открытию клапана поршнем.Клапан будет часто открываться и закрываться, чтобы поддерживать давление под контролем. Давление на выходе клапана можно отрегулировать, при необходимости заменив пружину на более сильную или более слабую. В определенных ситуациях усилие пружины регулируется с помощью регулируемого винта. Некоторые редукционные клапаны используют несколько поршней, а также диафрагмы для повышения производительности.
Типы редукционных клапанов.
Редукционные клапаны делятся на две основные категории в зависимости от механизма, который контролирует открытие клапана:
- Редукционный клапан прямого действия
Редукционный клапан прямого действия: Редукционный клапан прямого действия отлично подходит для более низких давлений, не требующих точного регулирования давления.Они имеют небольшие размеры, дешевле и просты в установке. По сравнению с их аналогами с пилотным управлением, они часто имеют более высокие отклонения от установленного давления. Это самая простая форма редукционного клапана с плоской диафрагмой или сильфоном. Поскольку он является автономным, для его работы не требуется внешняя измерительная линия ниже по потоку.
Величина открытия клапана в редукционном клапане прямого действия регулируется непосредственно движением регулировочной пружины.Когда пружина сжимается с помощью регулировочного винта, она создает открывающее усилие на клапане, в результате чего поток увеличивается. По мере того, как давление увеличивается ниже по потоку, выравнивание выполняется путем передачи давления ниже по потоку на нижнюю часть регулировочной пружины, где его восходящая сила уравновешивает сжатие пружины. Сжимающая сила пружины, открывающая клапан, ограничена, чтобы обеспечить адекватную чувствительность пружины для выравнивания с изменениями давления на выходе.В результате давление просто регулируется открытием клапана, где чрезмерный расход может привести к падению давления.
- Редукционный клапан с пилотным управлением
Клапан понижения давления с пилотным управлением: Эти клапаны часто используются для более высоких нагрузок, когда требуется точный контроль давления. По сравнению с моделями прямого действия они быстрее реагируют на колебания нагрузки и подходят для более широкого диапазона расходов. Они крупнее и дороже.
Пилотный клапан используется в редукционных клапанах с пилотным управлением для нагрузки на поршень или диафрагму, увеличивая направленную вниз силу, необходимую для открытия большего основного клапана. Точно так же, как работает клапан прямого действия, открытие и закрытие пилотного клапана регулируются балансом сил между регулировочной пружиной и вторичным давлением. Однако в клапане с пилотным управлением открытие и закрытие пилотного клапана выполняется специально для подачи давления на поршень или диафрагму основного клапана.Это давление управляющего потока создает толчок вниз, который увеличивается за счет площади поршня или диафрагмы, что позволяет открывать гораздо больший основной клапан, обеспечивая чрезвычайно высокие скорости потока.
Незначительное изменение открытия пилотного клапана может привести к значительному изменению потока и давления на выходе через главный клапан, поскольку направленная вниз сила увеличивается за счет использования поршня или диафрагмы. В результате усилие регулировочной пружины на пилоте нужно лишь немного изменить, чтобы добиться быстрой реакции в широком диапазоне скоростей потока пара.Основными преимуществами клапана этого типа перед клапанами прямого действия являются быстрая реакция и точный контроль подаваемого давления.
Редукционные клапаны с пилотным управлением подразделяются на два типа:
- Редукционный клапан с внутренним управлением и
- Редукционный клапан с внешним управлением.
Применение редукционного клапана.
Эти клапаны используются в различных секторах, таких как водоснабжение, воздух и газ, гидравлические системы, паровые системы, системы жидкого топлива в двигателях внутреннего сгорания и котлах и т. Д.
- Для служб воздуха и газа: В системах сжатого воздуха, электроинструментах, системах пневматического управления и регулирующих клапанах для промышленных систем хранения и распределения газа используются редукционные клапаны прямого и пилотного действия для подачи воздуха и газа. Тип редукционного клапана, используемого для этих услуг, определяется необходимым уровнем контроля.
- Для водоснабжения: Редукционные клапаны широко используются в бытовых и промышленных системах водоснабжения, а также в противопожарных системах.Для этих целей часто рекомендуются редукционные клапаны прямого действия. Поддержание давления в системе становится чрезвычайно сложной задачей в условиях высоких требований. В этих линиях используются редукционные клапаны для эффективного регулирования давления ниже по потоку до приемлемого предела.
- Для служб пара: Редукционные клапаны используются для различных паровых систем, таких как подача пара, паровые турбины для выработки электроэнергии, паровые двигатели и т. Д.
Преимущества редукционного клапана.
- Защищает компоненты системы и трубопроводы от ударов.
- Для работы клапана не требуется внешний источник питания.
- Он имеет очень простую конструкцию, требует минимальных затрат на обслуживание и требует минимального обслуживания.
- Отдельные измерительные элементы и контроллеры не требуются, так как это автономный клапан.
Недостатки редукционного клапана.
- Засорения: в редукционном клапане могут возникать засоры, которые будут препятствовать открытию или закрытию клапана для поддержания желаемого давления. Это может быть вызвано отложениями солей или взвешенными твердыми частицами в текучей среде.
- Поскольку внутренние компоненты подвергаются воздействию системной жидкости, они могут со временем выйти из строя.
- Ручная установка давления выполняется с помощью винта.
Как выбрать редукционный клапан.
Выбирая редукционный клапан, убедитесь, что вы получаете продукт хорошего качества, рентабельный и прослужит много лет.
- Сначала выберите между диафрагмой или поршневым регулирующим клапаном в соответствии с вашими требованиями. Диафрагма имеет большую чувствительность и имеет широкий выбор материала диафрагмы. С другой стороны, поршневой клапан может регулировать высокое давление, но имеет меньшую чувствительность по сравнению с мембранными регуляторами.
- Определение размера регулятора давления. Задача любого инженера-технолога — выбрать самый маленький клапан, который будет выполнять эту функцию. Самый маленький клапан иногда бывает самым доступным. Однако очень важно знать точные размеры трубы. Выбор неправильного размера может привести к неэффективности и операционным проблемам. Лучший способ выбрать подходящий размер:
- Найдите минимальный и максимальный поток системы, который может испытывать клапан.
- Рассчитайте разницу давлений между давлениями на входе и выходе.
- Используя следующую формулу, найдите коэффициент расхода, C
Расход (Q) = C v × (квадратный корень перепада давления)
- Вы можете выбрать клапан с немного большим C v , чем вы рассчитали, что позволит вам справляться с более высокими расходами в будущем.
- Наконец, убедитесь, что предоставленная скорость потока соответствует и задокументирована, а также давление. Для достижения оптимальной эффективности всегда выбирайте точные расчеты, а не обоснованные приближения.
Техническое обслуживание редукционного клапана.
При обслуживании этих клапанов учитывайте следующие моменты.
- Найдите утечку или поломку в пилотной системе.
- Убедитесь, что сетка фильтра чистая и не загрязнена.
- Проверьте наличие воздушных карманов в пилотном клапане и удалите их.
- Осмотрите мембраны главного клапана и пилотного клапана на предмет повреждений, убедитесь, что они не протекают.
- Проверьте пилотную линию на предмет закупорки и убедитесь, что она имеет свободный поток.
Резюме:
В этой статье мы предоставили базовые знания о редукционных клапанах. Мы являемся профессиональным производителем редукционных клапанов , и если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.
КОМПОНЕНТЫ ДИАФРАГМЕННОГО НАСОСА
Диафрагменный насос преобразует механическую энергию двигателя в динамическое давление перекачиваемой жидкости.Таким образом, он состоит из двух основных частей:
- Трансмиссия: передает механическую энергию от двигателя к насосу.
- Насосный агрегат: преобразует механическую энергию в давление жидкости.
Вращающийся приводной вал (A) получает энергию от двигателя, которая может быть электрической, внутреннего сгорания или гидравлической.
Преобразование вращательного движения (изогнутые стрелки) в колебательное движение (прямые стрелки) производится с помощью системы шатун-кривошип (B), которая соединяет вал с поршнем (C), который движется внутри цилиндра или рукав (Д).
Система трансмиссии очень похожа на двухтактный двигатель внутреннего сгорания, с той разницей, что в двигателе мощность передается от поршня на вал, а в насосе мощность передается от вала к поршню и диафрагма.
Все механические компоненты находятся в картере в масляной ванне со специальной смазкой (обычно 10W40, за исключением некоторых моделей насосов).
Поршень прикручен к центральной части диафрагмы (E), что вызывает его колебания и периодические движения всасывания и нагнетания.
Вал осуществляет преобразование из вращательного в колебательное движение посредством эксцентрика , соединенного с шатуном. Эксцентрик — это элемент круглой формы с осью вращения, внешней по отношению к оси вала вращения. Поскольку основное применение диафрагменного насоса — сельскохозяйственное опрыскивание, ему традиционно придается частота вращения , соответствующая скорости вращения валов отбора мощности трактора: 550 об / мин. * В настоящее время также доступны насосы на 800 об / мин, такие как Comet BP — HS , который также соответствует требованиям современных тракторов .
На вал может поступать питание от двигателей различных типов и разными способами. Он также используется как передаточный элемент для включения дополнительных передач. Таким образом, серия Comet предлагает две различные конфигурации: с одним валом и с одним узлом. (обычно на нагнетательной стороне) и сквозной вал с двойной поз. . Второй шлейф используется для передачи мощности на дополнительные передачи.
Конфигурации коробок отбора мощности также могут быть множественными, это модельный ряд Comet:
- шлицевой 1 дюйм 3/8 (наружная или внутренняя)
- цилиндрический (с наружной или внутренней резьбой)
- Вал с 6 отверстиями (наружная или внутренняя)
- конический (только наружная резьба)
Насосная установка в диафрагменном насосе состоит из: диафрагмы , всасывающего клапана, насосной камеры и нагнетательного клапана.
Диафрагма
Диафрагма представляет собой резиновый диск , навинченный на верхнюю часть поршня с помощью болта и фиксирующего диска, которые удерживают его во время движения. Диафрагма является основным элементом насоса , поскольку выполняет две важные функции:
- он поочередно расширяется и сжимает объема насосной камеры, таким образом обеспечивая перекачивающее действие.
- , он отделяет насосную камеру от системы передачи, предотвращает контакт жидкости с механическими частями и маслом, что может привести к серьезным рискам повреждения насоса.
Диафрагму определяют две различные характеристики: прочность , (выражается числовым значением, измеряющим пластическую деформацию) и ее материал (уровень эластичности и твердости материала влияет на срок службы мембраны, ее жесткость и устойчивость к химической коррозии и коррозии окружающей среды. ).
В основном диафрагмы доступны из трех различных материалов :
NBR — Нитриловый буна-каучук : отличная эластичность и механическая стойкость к твердым и абразивным частицам, а также хорошая химическая стойкость.По этой причине это самая популярная диафрагма в секторе воздушного потока (цитрусовые, оливковые культуры и фруктовые деревья в целом).
Viton® — фторэластомер DuPont ™ : доказал свою стойкость к химическим веществам и экстремальным температурам. Это наиболее подходящий фторэластомер для специальных применений благодаря его экстремальной химической стойкости .
Desmopan® — Термопластичный эластомерный полиуретан, поставляемый Bayer : отличная эластичность и твердость; высокая устойчивость к сжатию, изгибу и истиранию.Хорошая стойкость к износу, гидролизу, воздействию кислорода, растворителей и разбавленных спиртов или оснований. Это наиболее рекомендуемый материал для опрыскивателей со штангой .
Читайте также: 3 БОЛЬШИЕ ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДИАФРАГМЕННОГО НАСОСА
Каждый насосный агрегат оборудован двумя клапанами: всасывающим и нагнетательным.
Клапаны мембранного насоса также называются обратными клапанами , (или односторонними), , , поскольку их цель — обеспечить поток в одном направлении и полностью заблокировать поток в противоположном направлении.
Элементы обратных клапанов
- A, F : Кольцо круглого сечения
- B : Направляющая или клетка байпаса
- C : Пружина сжатия
- D : байпас или диск
- E : Стопорное кольцо
Назначение уплотнительных колец (A, F) — создание водонепроницаемого уплотнения между клапаном и головкой насоса.
Направляющая байпаса (B) состоит из технополимерной клетки с функцией поддержания выравнивания байпаса и пружины во время их хода. Пазы (или порты) направляющей обеспечивают правильную дозировку жидкости, поэтому они являются жизненно важными элементами и требуют очень передовой технологии проектирования , которая сочетает в себе высокую нагрузку и правильный поток жидкости.
Пружина (C) имеет функцию помощи закрытию байпаса, оказывая давление так, чтобы байпас оставался зажатым на стопорном кольце (E).Он изготовлен из нержавеющей стали, и при проектировании необходимо идеально сбалансировать давление, чтобы обеспечить максимальную скорость открытия и закрытия при заданном давлении.
Байпас (D) представляет собой колеблющийся элемент, который перемещается синхронно с диафрагмой. Его функция — открывать и закрывать клапан. Он состоит из диска из нержавеющей стали трапециевидной или полусферической формы, что улучшает уплотнение и скольжение внутри направляющей. Стопорное кольцо (E) — это байпасное гнездо.Это фиксированный элемент, состоящий из кольца из нержавеющей стали, форма которого дополняет форму байпаса.
Во время фазы закрытия пружина, откалиброванная при определенном давлении, поддерживает байпас на стопорном кольце.
Во время фазы открытия давление воды преодолевает нагрузку пружины, которая сжимается, что позволяет отсоединить байпас от уплотнительного кольца, тем самым обеспечивая свободный проход жидкости. Два клапана (всасывающий и нагнетательный) расположены в линию и работают альтернативно и противоположно.
Насосная камера — это место, где ход диафрагмы вызывает альтернативные сокращения и расширения объема. На практике это пространство между полостью головки и верхней поверхностью диафрагмы . Внутренняя форма головки оказывает фундаментальное влияние на производительность насоса. По этой причине его внутренняя конструкция имеет вогнутую форму «купола», что позволяет насосу достигать самых высоких уровней давления, вакуума, заливки, а также повышает общую эффективность.Поскольку эта деталь подвержена высоким давлениям и процессу износа, головки обычно изготавливаются из прочных материалов, таких как латунь, анодированный алюминий, алюминий с пластиковым покрытием или технополимеры.
Прочие компоненты мембранных насосов Коллекторы Коллекторы представляют собой трубы , которые объединяют несколько насосных агрегатов , так что насос имеет одну линию всасывания и одну линию подачи, чтобы упростить его установку. Подающий коллектор собирает жидкость из нескольких насосных камер и направляет ее в одну всасывающую линию.Его внутреннее давление может быть очень высоким и вызвать серьезные повреждения. По этой причине он должен быть оборудован предохранительным клапаном.
Всасывающий коллектор собирает жидкость из всасывающей линии и распределяет ее по нескольким насосным камерам. Особых требований к прочности не предъявляет, так как внутреннее давление отрицательное.
Коллекторы могут быть внутренними или внешними . Внутренние коллекторы имеют более компактную конструкцию и конкурентоспособную цену (меньшее количество компонентов).Внешние коллекторы обеспечивают более высокое сопротивление вместе с меньшим риском повреждения в случае поломки насоса.
Материалы — еще одна важная переменная, поскольку они влияют на устойчивость к давлению и химическому воздействию / истиранию. Чаще всего используются латунь, алюминий (анодированный или с пластиковым покрытием) и технополимеры. Коллекторы последнего поколения оснащены клапаном для слива воды , чтобы их можно было опорожнить перед остановкой работы зимой, избегая повреждения от мороза.
Оба коллектора оснащены хвостовиком шланга, который может быть прямым или изогнутым, и соединяет насос с машинным контуром .
Всасывающий фитинг обычно состоит из хвостовика шланга из нейлона или полипропилена, поскольку на всасывающей линии нет проблем с давлением.
Нагнетательный патрубок и, при наличии, напорный патрубок , изготовлены из нейлона или пропилена для насосов низкого давления до 20 бар и из латуни для насосов высокого давления до 50 бар.
Правильный выбор размеров фитингов чрезвычайно важен, чтобы избежать повреждений, в первую очередь, кавитации (ссылка). По этой причине следует строго соблюдать рекомендации компании Comet по размерам всасывающего и напорного патрубков.
Назначение предохранительного клапана (или сброса давления) — уменьшить последствия избыточного давления в линии подачи. Предохранительные клапаны оснащены подпружиненным байпасом, откалиброванным на определенное давление. Байпас открывается, когда давление жидкости превышает давление пружины. Это позволяет сбросить избыточное давление , что позволяет избежать поломки трубок.
Защита ВОМБезопасность на ферме Исследование показало, что высокий процент несчастных случаев на фермах связан с ВОМ. Защитные ограждения ВОМ предотвращают соприкосновение оператора или других лиц с вращающимися деталями, которые представляют серьезную опасность для безопасности. В этом случае всегда помните, что подходить к насосу необходимо только тогда, когда машина полностью остановлена. Ограждения ВОМ могут быть установлены и сняты очень быстро.
Масляный компенсатор Масляный компенсатор представляет собой прозрачный резервуар, содержащий смазочное масло и соединенный с масляной ванной внутри картера.Компенсатор масла используется для проверки правильного уровня масла и доливки его при необходимости. Таким образом, мембраны могут быть заполнены маслом во время хода нагнетания, а механические части всегда смазаны.
Вот почему масляный компенсатор всегда помещается наверху насоса, а уровень масла всегда должен быть выше линии самой высокой диафрагмы.
Другая важная функция масляного компенсатора — это предупреждение о поломке диафрагмы . В этом случае масло и вода смешиваются вместе, образуя эмульсию внутри картера, которую можно узнать по ее типичному молочному цвету внутри масляного компенсатора.Если это произойдет, необходимо немедленно вмешаться и заменить поврежденные диафрагмы, чтобы избежать дальнейших проблем.
Функция гидроаккумулятора сводит к минимуму или устраняет пульсации, предотвращает возможное забивание трубы, снижает нагрузку на сам насос и снижает шум ; Таким образом, насосы будут иметь меньший износ и более длительный срок службы.
Аккумулятор устанавливается на нагнетательном коллекторе (или удаленно на линии) и благодаря заправке сжатым воздухом он поглощает колебания, создаваемые колебательным движением диафрагм .
Большинство вибраций согласовываются за счет синхронизации хода различных поршней (процесс фазирования). По этой причине насосы с более чем 4 диафрагмами, то есть с 5 или 6 диафрагмами, не нуждаются в демпфере пульсаций , так как они имеют отличную линейную скорость потока.
Регулирующий клапан Ford | Поплавковый клапан уравновешенного бака Ford (BTFV) — Рис. # 12
Клапан понижения давления (PRV) Ford — Рис. # 12
сервис
Клапан понижения давления (PRV) Ford № 12 предназначен для использования на водяных линиях для снижения давления подачи с максимальных 400 фунтов на квадратный дюйм до желаемого рабочего давления нагнетания.Он в основном используется на линиях подачи и поддерживает пониженное давление в тупиковой части (отсутствие потока) в пределах примерно 10% от изменения начального давления.
строительство
Клапан № 12 представляет собой 4-дюймовый PRV с фланцевыми или рифлеными концами. Корпус клапана выполнен из чугуна, а внутренние детали и крепления — из бронзы и латуни. Это сбалансированный клапан прямого действия поршневого типа с пружинным приводом. Поршень легко снимается, сняв нижнюю крышку клапана.Пружина из нержавеющей стали, которая не контактирует с водой, может быть достигнута путем снятия бронзовой крышки, в которой он находится.Винт регулировки давления защищен желудем. Прочная конструкция обеспечивает практически неограниченное непрерывное использование. Конструкция поршня намного более устойчива к загрязненной воде, чем мембранные клапаны, что является важной особенностью для использования в шахтах.
операция
При потребности в воде скорость увеличивается, поршень движется вниз и открывает клапан в более широкое положение. И наоборот, поршень закрывается, когда потребность в воде прекращается. Этот клапан всегда обеспечивает контролируемое давление и соответствующий объем.Любое изменение рабочего давления нагнетания легко достигается путем увеличения или уменьшения натяжения пружины на поршне с помощью винта регулировки давления. Чтобы увеличить рабочее давление нагнетания, поверните регулировочный винт дальше в клапан, а для уменьшения давления нагнетания выверните регулировочный винт из клапана.
На работу клапана никак не влияет его положение. Его можно установить в любом положении, которое диктуется требованиями. Этот клапан работает без вспомогательного пилота, диафрагмы или других сверхчувствительных деталей
Редукционные клапаны — береговой клапан и оборудование
Клапаны понижения давления
Редукционный клапан предназначен для снижения давления проходящей через него жидкости (воды, пара, воздуха или газа). Правильно спроектированный и установленный в соответствии с конкретными и подробными спецификациями пользователя, регулятор обеспечивает постоянное пониженное давление независимо от колебаний в разумных пределах в пределах входного давления и входящего высокого давления. Поддерживает постоянное давление на выходе независимо от изменения давления на входе. Идеально подходит для низкого и среднего давления, пара, газа, воды и воздуха Без диафрагмы, поршневого типа, с высококачественным резиновым уплотнительным кольцом Может быть установлен в любом положении — вертикальном, горизонтальном, нижней стороной вверх или даже под наклоном
Технические характеристики КЛАПАНОВ РЕДУКЦИИ ДАВЛЕНИЯ:
- Диапазон: от ½ «до 4»
- Номинальное давление: ANSI / BS — 150 #, 300 #
- Конструкция: Саморегулирующиеся, компактные (в бронзе), редукционные клапаны с пилотным управлением
- Стандарт: Разработан и изготовлен в соответствии со стандартом API / BS / DIN
- Торцевые соединения: Резьбовые, фланцевые, резьбовые концы к BSP / BSPT / NPT (F) Концы под сварку внахлест в соответствии с ANSI
- Применение: Среднее и низкое давление
- Диапазон температур: от 20 до 180 ° C Диапазон давления
- Материал: SS 316 / БРОНЗА / ПИСТОЛЕТ / SS 304 / CS или любой специальный материал Ø Работа: Ручное / Пневматическое — Плавное, легкое, с низким крутящим моментом, длительный срок службы
- Качество: Высочайший стандарт визуализации, материалов, точности размеров, эксплуатации, герметичности
- Испытания: Каждый клапан проходит 100% испытания на герметичность корпуса, седла и сальника
- Области применения: Нефтехимия, электроэнергетика, теплоэнергетика, нефтеперерабатывающие заводы, удобрения, химическая, фармацевтическая, водная, паровая промышленность
