Схема подключения проходного выключателя (двух и трёхклавишный), пояснение работы схемы.
Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.
Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.
Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.
Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.
Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.
Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.
P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.
Проходной выключатель. Схема подключения проходного выключателя.
В практике проведения работ по монтажу электропроводки часто встает проблема освещения помещений, имеющих несколько входов-выходов, в частности, коридоров, смежных комнат, лестничных проемов, залов, фойе и других. Существует несколько современных вариантов электротехнических решений:
- применение выключателей управляемых таймерами, которые включают освещение на определенное время,
- использование датчиков движения,
- дистанционное управление осветительной системой.
Подключение двух проходных выключателей
Несомненное преимущество этих методов – отсутствие необходимости вмешательства в систему имеющейся электропроводки. Однако, особенно во время проведения строительных или ремонтных работ, лучше применить более консервативный и надежный элемент – проходной выключатель.
Проходной выключатель представляет собой одно- или двунаправленный переключатель на два положения, то есть он аналогичен обычному выключателю, только с дополнительными группами контактов, как показано на рисунке 1:
Схема включения проходных выключателей на две точки управления освещением изображена на рисунке 2:
Такая схема позволяет, включая освещение одним проходным переключателем, выключать его другим и наоборот. Как видно по схеме, для установки освещения необходимо проложить две линии, L1 и L2. Если в помещении установлено освещение, то линия L1 уже имеется, остается поменять обычный выключатель на проходной и проложить линию L2. Укладка линии L2 ведется трехжильным кабелем в штробы, которые лучше проложить по нижнему (вдоль плинтуса) либо по верхнему (у потолка) уровню. Штробление можно проводить углошлифовальной машиной (болгаркой). В этом случае делают два параллельных надпила алмазным кругом вдоль размеченной линии электропроводки. Расстояние между надпилами и их глубина должна быть на 3 – 5 мм больше диаметра кабеля. После этого штробу получают выдалбливанием канавки с помощью перфоратора либо зубила и молотка. Еще лучше для этих целей использовать специальный инструмент, штроборез. В любом случае, необходимо соблюдать следующие правила:
- штробление производится только параллельно конструктивным линиям помещения, то есть вертикально или горизонтально;
- нельзя производить штробление ближе 15 см от плит перекрытия, 10 см от оконных либо дверных проемов, 50 см от газовых коммуникаций;
- перед проведением работ необходимо убедиться в отсутствии скрытой электропроводки по пути штробления;
- глубина штробы не должна превышать 20 мм, длина одной прямой штробы – не более 3 метров;
- в несущих конструкциях строения (балки, стены) следует избегать горизонтального штробления;
- необходимо применять средства индивидуальной защиты от строительной пыли.
Один из вариантов схемы электропроводки изображен на рисунке 3:
(Для увеличения нажмите на картинку)
В этом случае проходные выключатели следует соединять, как показано на рисунке 4:
Подключение трех выключателей
Существуют варианты применения проходных выключателей на три точки управления. Эти схемы используются, когда:
- коридор имеет Т-образную топологию;
- в холле либо ином помещении есть три входа-выхода;
- необходимо осветить лестничный проем трехэтажного строения.
В таких схемах в дополнение к обычным проходным выключателям применяют двунаправленный (двойной) перекрестный переключатель:
Рисунок 5. Перекрестный выключатель
Принципиальная схема для такого варианта включения немного усложняется, и будет иметь вид:
Рисунок 6. Схема включения перекрестного выключателя
Согласно этой схеме, вне зависимости от положений проходных выключателей 1 и 3, перекрестный выключатель 2 в одном из положений будет выключать, в другом – выключать освещение. Таким образом, посетитель, входя в помещение с любой стороны, может включить освещение, затем любым из выключателей, уходя, отключить его. В этом случае также необходима установка дополнительных линий электропроводки. При этом, если в помещении уже имеется штатная проводка, можно выбрать наиболее оптимальные варианты схемотехнических решений:
(Для увеличения нажмите на картинку)
Рис.7. Схема трехточечной электропроводки.
Варианты A1 и A2 применяются для освещения длинных коридоров со смежными помещениями. Выключатели соединяются по схеме, изображенной на рисунке 8:
Вариант B2 удобен, когда в помещении уже имеется старая электропроводка. Можно, не изменяя подключение распределительной коробки, сменить в имеющемся подрозетнике выключатель на проходной, затем проложить трехпроводную линию к перекрестному и второму проходному выключателю.
Вариант B1 имеет более сложную схему соединений внутри распределительной коробки. При этом, он позволяет проектировать независимую систему освещения, проводя линии к выключателям непосредственно от центрального узла, что особенно удобно при монтаже электропроводки внутри помещений большой площади.
Наличие большого количества соединительных проводов и коммуникационных элементов при монтаже систем проходного освещения обуславливает требования повышенной электробезопасности при проведении работ, наличие соответствующей квалификации электрика.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂
Статьи, которые Вам будут интересны:
Схема подключения проходного выключателя
Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.
Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.
Блок: 1/5 | Кол-во символов: 427
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-proxodnoj-vyklyuchatel.html
Зачем нужны проходные выключатели?
Установка проходных выключателей
Чаще всего такие переключатели используются в следующих местах:
- на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
- в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
- в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.
Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.
Блок: 2/6 | Кол-во символов: 826
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-proxodnogo-vyklyuchatelya.html
Чем отличается проходной выключатель от обычного выключателя?
Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.
У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

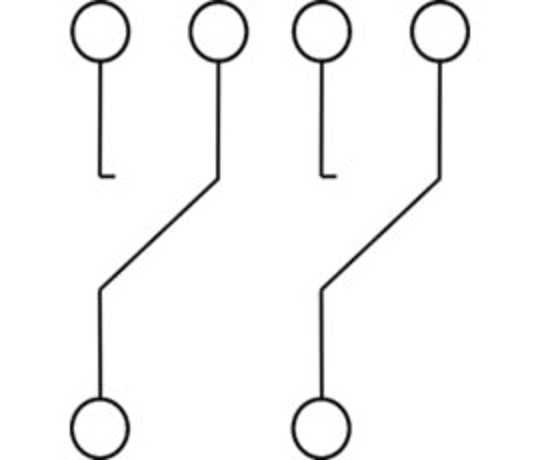

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.
Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
Блок: 2/6 | Кол-во символов: 1906
Источник: https://artillum.ru/lighting/79-lighting-control-with-two-beds.html
Преимущества установки проходного выключателя
Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.
Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов
Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.
Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.
Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:
- высокая надежность и безопасность эксплуатации;
- мгновенное отключение электроснабжения помещения при необходимости из любой точки;
- оптимальное расходование электроэнергии;
- низкая себестоимость;
- простая установка, не требующая привлечения специалистов;
- отсутствие сложных настроек.
Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим
Блок: 3/8 | Кол-во символов: 1450
Источник: http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Блок: 2/5 | Кол-во символов: 2656
Источник: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
Сенсорные модели выключателей
Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы благодаря отсутствию механики в составе конструкции
Есть два вида переключателей сенсорного исполнения:
- Сенсорные прямого действия.
- Сенсорные с диммерами.
Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.
Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал
Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».
Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.
Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала
Простая организация системы управления с одним сенсорным прибором выполняется так:
- Фазная линия соединяется с клеммой «L».
- Линия «L1» образует одну зону освещения.
- Линия «L2» образует вторую зону освещения.
Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.
Программирование сенсорных переключателей
Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:
- Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
- После звукового сигнала снять касание и перейти к следующему прибору.
- Касание сенсора второго прибора.
- Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
- Отмена синхронизации – касание сенсора в течение 10 сек.
Для сенсорных конструкций есть некоторые ограничения по монтажу.
К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.
Блок: 4/5 | Кол-во символов: 3014
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-proxodnoj-vyklyuchatel.html
Как сделать проходной выключатель своими руками
Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.
Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.
Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.
Процесс переделки простого выключателя в проходной состоит из следующих этапов:
- у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
- аккуратно выдавливается сердцевина выключателя;
- отжимаются зажимы корпуса на внутреннем механизме выключателя;
- одна из клемм вынимается из гнезда;
- переустанавливается один контакт напротив другого;
- на контакты устанавливается коромысло;
- корпус собирается обратно.
Использование проходных выключателей будет удобным, если в доме есть длинные коридоры
Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.
Блок: 4/8 | Кол-во символов: 1617
Источник: http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya
Принцип работы проходного выключателя
На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.
Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.
Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.
Отличия – в количестве контактов
Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:
- Вход подключен к выходу 1;
- Вход подключен к выходу 2.
Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.
Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т. д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Такой вид имеет переключатель с тыльной стороны.
Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.
Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.
В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.
Блок: 2/5 | Кол-во символов: 2771
Источник: https://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Блок: 5/5 | Кол-во символов: 1371
Источник: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
Управление несколькими группами осветительных приборов из двух мест
Управление несколькими группами осветительных приборов из двух мест
Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.
Двойной выключатель
Двойной выключатель
На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.
Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.
Как подключить 2 клавишный проходной выключатель
Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.
Блок: 5/6 | Кол-во символов: 1165
Источник: https://stroyday. ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-proxodnogo-vyklyuchatelya.html
Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам выключатель может и сгореть.
С помощью тестера или мультиметра определяем какой из этих трех — общий.
Посмотрев это видео вы поймете как найти вход (общий контакт) для проходного выключателя.
Видео
Блок: 5/10 | Кол-во символов: 599
Источник: https://stroitelinfo.ru/kak-podklyuchit-proxodnoj-vyklyuchatel/
Как подключить проходной выключатель — схема управления светильником из 2 мест
Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.
Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.
Проходной выключатель схема подключения — управление светильником из 2 мест
В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.
Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.
Второй провод от светильника напрямую соединяется с нулем распаечной коробки.
Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.
Блок: 2/3 | Кол-во символов: 1183
Источник: http://electricvdome.ru/rozetki-i-vukluchateli/proxodnoj-vyklyuchatel-sxema-podklyucheniya.html
Говоря о помещении, то разводку нужно сделать так , как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании скрутки их нужно пропаять и хорошо заизолировать.
Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Разводка провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Видео
youtube.com/embed/G8srQDropEw»/>
Блок: 8/10 | Кол-во символов: 716
Источник: https://stroitelinfo.ru/kak-podklyuchit-proxodnoj-vyklyuchatel/
Количество использованных доноров: 8
Информация по каждому донору:
- https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-proxodnogo-vyklyuchatelya.html: использовано 2 блоков из 6, кол-во символов 1991 (9%)
- http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya: использовано 2 блоков из 8, кол-во символов 3067 (14%)
- http://electricvdome.ru/rozetki-i-vukluchateli/proxodnoj-vyklyuchatel-sxema-podklyucheniya.html: использовано 1 блоков из 3, кол-во символов 1183 (5%)
- https://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/: использовано 1 блоков из 5, кол-во символов 2771 (13%)
- http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-proxodnoj-vyklyuchatel.html: использовано 3 блоков из 5, кол-во символов 3913 (18%)
- https://artillum. ru/lighting/79-lighting-control-with-two-beds.html: использовано 2 блоков из 6, кол-во символов 3112 (14%)
- http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel: использовано 2 блоков из 5, кол-во символов 4027 (18%)
- https://stroitelinfo.ru/kak-podklyuchit-proxodnoj-vyklyuchatel/: использовано 3 блоков из 10, кол-во символов 1950 (9%)
Схема подключения трехпозиционного переключателя
Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату. На этой странице представлены несколько схем подключения, которые можно использовать для отображения цепей трехстороннего освещения в зависимости от расположения источника по отношению к переключателям и источникам света. Также включены схемы трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства переключаемой розетки из двух мест.Также получите схемы 4-ходовых переключателей здесь и подключения 3-х и 4-х ходовых цепей с несколькими лампами здесь. Для получения дополнительной информации об этих схемах и советов по поиску и устранению неисправностей см. Ниже.
Схема подключенияТрехпозиционный переключатель с подсветкой на конце
На этой схеме источник электричества находится у первого переключателя, а лампочка расположена в конце цепи. Трехжильный кабель проходит между переключателями, а двухжильный кабель идет к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам бегунка.Горячий источник подключается к общему выводу на SW1, а общий вывод на SW2 подключается к горячему выводу на лампе.
Подключение трехпозиционного переключателя с подсветкой средней части
Источник в этой цепи находится на первом переключателе, а осветительная арматура расположена между SW1 и SW2. Между каждым переключателем и осветительной арматурой проложен трехжильный кабель. Провод горячего источника подключается к общей клемме SW1. Общая клемма на SW2 подключена к горячей клемме на лампе.Путевые провода соединены в монтажной коробке и проходят между клеммами бегунов на переключателях, они не подключены к свету.
Подключение 3-позиционного переключателя с первым светом
На этой схеме источник цепи находится в осветительной арматуре, а два переключателя идут после. Двухжильный кабель проходит от источника света к SW1, а трехжильный кабель проходит между SW1 и SW2. Провод горячего источника соединен в световом коробе с белым кабельным проводом, идущим к первой распределительной коробке. Там он соединяется с черным проводом, идущим ко второй распределительной коробке, который затем подключается к общей клемме на SW2.Когда белый провод используется для такого нагрева, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.
Вернувшись к осветительной арматуре, горячая клемма на лампе подключается к черному проводу, идущему к общей клемме на SW1. В SW1 красный и белый провода, идущие к SW2, используются в качестве переходных клемм между двумя переключателями. Опять же, белый провод отмечен черным на концах, чтобы идентифицировать его как горячий.
Источник подключения трехпозиционного переключателя посередине
В этой конфигурации источник схемы находится в осветительной арматуре, которая расположена в середине схемы.3-проводной кабель идет к переключателям на каждой стороне светильника. На индикаторе провод горячего источника соединен с черным проводом, идущим к общей клемме SW2. Горячая клемма на осветительной арматуре подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый провода кабеля соединены в монтажной коробке и идут к клеммам бегунка на обоих переключателях. Они не подключаются к светильнику. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий.
Схема подключения 3-позиционного диммерного переключателяНа следующих 4 схемах показана проводка специально сделанного диммера, который можно использовать в этих схемах вместо одного из трехпозиционных переключателей или обоих.Такое расположение позволяет опускать фары по трехсторонней схеме. После того, как уровень освещения будет установлен на одном диммере, другой переключатель выключит и включит свет на этом уровне. Это устройство можно использовать вместо любого из трехпозиционных переключателей в этих схемах, а также для уменьшения яркости света в схеме четырехпозиционного переключателя, как показано по этой ссылке.
У трехпозиционного диммера вместо клемм из корпуса выходят 4 провода: общий, два ходовых и один заземляющий. Общий провод обычно черный, а путешественники красные.В любом случае бегущие провода будут одного цвета, чтобы отличать их от обычного провода.
В этой схеме источник горячего подключения подключен к общей клемме трехпозиционного переключателя в первой коробке. Оттуда 3-проводной кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к свету в конце цепи.
Нейтраль источника соединяется с осветительной арматурой с помощью белых проводов кабеля в каждой коробке. Черный и красный провода, идущие между переключателями, соединяют путешественников.В диммере черный провод подключается к общему проводу, а другой конец — к горячему выводу на светильник.
Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта компоновка предоставляется для удобства при работе со схемой, включенной в эту компоновку.
На этой схеме источник находится в середине цепи вместе с переключателем яркости. От диммера 3-проводной кабель идет к другому переключателю, а 2-проводный кабель — к осветительной арматуре.Горячий провод источника соединяется с общим проводом диммера, а нейтраль соединяется с осветительной арматурой.
На трехпозиционном переключателе белый провод кабеля помечен черным цветом и подключен к общей клемме. На другом конце белый провод снова помечен черным и соединен с черным проводом, идущим к горячему выводу на фонаре. Черный и красный провода, проходящие между переключателями, соединяют путешественников вместе.
В этой схеме используются два трехпозиционных регулятора яркости, позволяющие приглушить свет в обоих местах.Трехжильный провод проходит между переключателями, а двухжильный кабель идет от второго диммера к свету.
Общий на первом диммере подключается к проводу горячего источника, а общий на втором подключается к проводу, идущему к горячему выводу на светильник. Нейтраль источника подводится к осветительной арматуре с помощью стыка в каждой распределительной коробке. Черный и красный провода, проходящие между переключателями, используются для соединения путешественников вместе.
Подключение трехпозиционного переключателя потолочного вентилятора
Здесь потолочный вентилятор с комплектом освещения управляется двумя 3-позиционными переключателями.Это то же самое расположение, что и на второй схеме на этой странице с вентилятором вместо осветительной арматуры. В этой проводке источник находится на SW1, а 3-проводный кабель проходит между каждым переключателем и потолочным вентилятором.
Горячий от источника подключается к общему проводу на SW1, а нейтраль соединяется с потолочной коробкой с помощью белого провода кабеля. Черный и красный кабельные провода подключены к клеммам бегунка, а у вентилятора они соединены с черными и белыми проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Дополнительные схемы подключения потолочного вентилятора можно найти по этой ссылке.
Схема подключения трехпозиционной розетки
На этой схеме показана схема подключения трехпозиционной розетки. С помощью этой проводки розеткой можно управлять из двух мест.
Источник находится на SW1, и между всеми устройствами проложен трехжильный кабель. Горячий провод от источника подключается к общей клемме SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого провода кабеля. Черный и красный кабельные провода подключаются к клеммам бегунка на SW1, а в розетке они соединяются с красными и белыми проводами, идущими к клеммам бегунка на SW2. Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где он подключен к общей клемме. Дополнительные схемы подключения коммутируемых розеток см. По этой ссылке.
Схема добавления розетки к 3-ходовой цепи
Здесь к трехпозиционной цепи перед первым переключателем добавляется розетка. Он не управляется переключателями, а всегда горячий. Горячий источник, нейтраль и земля подключены к двухжильному кабелю, идущему к новой розетке. Затем трехпозиционные переключатели и свет подключаются обычным образом: общий на SW2 соединяется с источником, а общий на SW1 соединяется с горячим выводом на осветительной арматуре.Дополнительные схемы для добавления розетки к существующей цепи см. По этой ссылке.
Как работают трехпозиционные переключатели
Трехпозиционные переключатели имеют 3 клеммы для подачи электроэнергии цепи и одну клемму для заземляющего провода. Из трех клемм цепи один называется общим, а два других — «путешественниками». Общий терминал может быть помечен и обычно имеет другой цвет, чем терминалы путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут находиться на одной стороне.В любом случае, общий терминал чем-то будет отличаться от путешественников.
Общие клеммы всегда будут подключены к горячему проводу либо от источника, либо от осветительной арматуры. Эти соединения можно поменять местами, если это более удобно, пока одна из трех общих клемм подключается к горячему источнику, а другая — к горячему на нагрузке, эти схемы будут работать правильно. Терминалы путешественника всегда будут подключены от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Неважно, какой контактный терминал используется для какого дорожного провода, реверсирование их не имеет значения.
Поиск и устранение неисправностей в цепях 3-ходового переключателя
Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Точно так же убедитесь, что контактные клеммы подключены только между переключателями, а не к горячим проводам или нагрузке.Кроме того, убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к трехпозиционному переключателю стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все подключено правильно, а свет по-прежнему не работает, вы можете проверить переключатели, используя следующую процедуру.
Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они затянуты.
Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.
Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с тумблером в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.
Еще подобное на Do-It-Yourself-Help.com
Поиск и устранение неисправностей трехпозиционного переключателя — Сделай сам
Поиск и устранение неисправностей 3-позиционного переключателя и схемы
Насколько сложным может быть устранение неисправностей трехпозиционного переключателя? Учти это.Так как система с двумя переключателями имеет 3 провода, которые должны быть подключены к 3 клеммам в каждой коробке, получается, что только 1 из 9 вариантов будет работать. Каждое 4-х позиционное переключение между ними ухудшает шансы в 3 раза, а любой неисправный переключатель или соединение еще больше усложняет ситуацию. Что будет проще — методом проб и ошибок или разобраться в системе трехпозиционного переключателя? … (Или, может быть, вызов электрика в вашем районе?)
Меню страницы:
Терминология и принцип работы 3-сторонней системы
Несколько переключателей могут быть расположены на нескольких подходах к комнате, чтобы включать или выключать свет в любом из этих мест.Они делают это, продолжая жар к свету по двум альтернативным путям — проводам под названием « путешественников, ». Нагрев (напряжение) поступает в систему через один переключатель типа « трехпозиционный », который мы будем называть «горячим концом ». В зависимости от положения рукоятки, жар «переходит» к следующему переключателю на одном из двух путевых проводов. Если этот следующий переключатель является единственным другим переключателем, он также трехпозиционного типа и может называться «конец ноги ». Он передаст жар на свет (ы), но только если его ручка окажется в положении, при котором провод света соприкасается с конкретным путешественником, который приносит жар.Видео. Если бы между этими двумя переключателями было больше (электрически), они бы просто передавали тепло, но могли бы изменить, на каком из путевых проводов продолжает работать питание; для этого эти (третий, четвертый и т. д.) переключатели должны быть переключателями типа «, четырехпозиционный, », отличным от первого и последнего переключателей в системе. Четырехпозиционные переключатели имеют четыре клеммы для подключения двух пар бегунков (входящей пары и исходящей пары). Трехпозиционные переключатели имеют три клеммы, причем тот, который не предназначен для двух путешественников, называется « common ».На горячем конце входящий горячий провод подключается к общей клемме. В конце ноги провод, прикрепленный к общему проводу, идет к свету (ам). Все это будет ясно показано на следующих диаграммах.
Британцы, возможно, используют более здравый смысл в названии этих «двухпозиционных переключателей», но в Северной Америке мы придерживаемся более технических терминов. Думаю, я заметил, что некоторые канадцы и другие говорят о «древовидных переключателях». В любом случае, я называю эти переключатели, провода и источники света, которыми они управляют, трехсторонней «системой», а не трехсторонней «цепью», потому что их можно спутать с ответвленной цепью и выключателем, частью которых является такая система. из.
Типовые схемы 4- и 3-ходового переключателя
Если вам нужно проверить, что такое схема или функция нейтрального провода, см. Фон. Но здесь вы видите схему разводки трехпозиционного переключателя и то, что происходит внутри переключателей … Мысленно поиграйте с поворотом контактов по-разному и обратите внимание, что любой из переключателей может отменять то, что другой делал в последний раз. Между каждой распределительной коробкой и следующей, путешественники будут содержаться в одном кабеле друг с другом.В большинстве распределительных коробок будут другие провода, служащие другим целям — один или два других провода в самом кабеле путешественника и провода в других кабелях. Обычно, но не всегда, кабель, по которому проходят путешественники, имеет другой изолированный провод, который может быть нейтральным, горячим или продолжением ножного провода (к свету). Иногда дорожный кабель проходит к следующему переключателю, проходя через сам световой короб. Возможно, странные маршруты, по которым проходят эти кабели, и различные функции, которые выполняют неперемещаемые провода, не меняют ничего, что я здесь сказал или скажу. Проще говоря, каждой нормальной системе с несколькими переключателями требуется нейтраль в световом коробе, постоянное горячее напряжение в одном распределительном щите, переходники между ним и последним распределительным щитком (проходящие через любые 4-позиционные переключатели на пути) и коммутируемый нога идет от последней коробки к световой коробке. Как это все устроено на практике, может сильно различаться.Можно встретить две ненормальные и редкие трехходовые системы. Их называют разными именами (Калифорния, Голливуд, побережье, фермерское, французское, Чикаго, Картер, ленивая Сьюзен, ленивая нейтральная).Имена этих двух видов путают. Один из них является незаконным и может представлять опасность поражения электрическим током. Другой (я думаю, британский), кажется, разрешен кодексом и настолько отличается по своей концепции, что немногие электрики здесь даже узнают его. То, что я говорю о трехпозиционных системах, не применимо ни к одной из них. По сути, нелегальный прикрепляет к одному путешественнику постоянно горячий, а к другому — нейтральный; каждый из общих элементов простирается от своих клемм до осветительной арматуры. Правовой также прикрепляет горячее к одному путешественнику, а ногу (к свету) — к другому; другой провод проходит между общими клеммами.Вот схема этих Редкие 3-х ходовые.
Поскольку на практике существует множество способов подключения систем с несколькими коммутаторами, ниже я привожу ряд 3-ходовой и Схемы 4-позиционного переключателя, так что вы, возможно, сможете узнать свою собственную версию. Чтобы увидеть некоторые 3 способа в контексте всей цепи, см. Типовая схема.
Цвета проводов в системе с несколькими переключателями
Я попытаюсь описать здесь, какого цвета обычно будет изоляция на проводах систем с несколькими переключателями, если они не подключены неправильно.В последнее время Кодекс требует, чтобы все «фабричные» белые, служащие в качестве путешественников или хот-эндов, были помечены черным или красным цветом. Здесь я говорю только о том, что вы обычно найдете в большинстве домов. Горячий провод на общем выводе переключателя хот-энда будет черным (или редко: красным или белым). Световой провод на общем выводе концевого выключателя будет черным или (редко) красным. Каждая пара путешественников содержится в одном кабеле и может быть черно-белым, черно-красным или красно-белым. Большинство других белых проводов, присутствующих в этих распределительных коробках, являются нейтралами, которые подключены друг к другу, а не к какой-либо из клемм переключателя.Любые оголенные или зеленые провода — это заземляющие провода, соединенные друг с другом. Если на коммутаторе есть дополнительный зеленый винт, в соответствии с Кодексом к нему должен быть проведен неизолированный кусок со всех сторон. основания.
Стандартный трехпозиционный переключатель
Обычно встречающиеся трехходовые системы (трехходовые «цепи», как некоторые их называют) все имеют одну схему-тему:
— S === S — O
где «S» — это переключатели, «O» — это свет, а показанные линии — это провода, несущие постоянную (линия слева) или переключаемую (остальное) температуру.Нейтрали, не участвующие в операции переключения, пока не показаны, так как они могут появляться на картинке разными способами. Коробки или кабели с проводами еще не показаны; ни какие-либо дополнительные огни, переключенные с показанным; ни каких-либо 4-позиционных переключателей, которые могли бы прервать путь двух бегущих проводов в любой точке. Выше представлены две трехпроводные схемы этой схемы, как вы могли бы видеть во плоти, в комплекте с нейтралью, коробками и кабелями.Варианты 3-позиционного переключателя
Есть несколько распространенных вариаций этой основной темы, которые могут выглядеть как отклонения от нее, но на самом деле это не так.Основное отличие состоит в том, что во всех следующих примерах некоторые из проводов, связанных с переключателем , пропущены через коробки на пути к фактическому подключению к свету или переключателям. Цвета проводов, показанные на схемах переключателей ниже, не единственно возможны. Это то, с чем вы можете столкнуться, не обязательно то, как это должно быть сделано в текущем Кодексе. Этим схемам подключения часто дают имена, но имена не совпадают.A. Здесь горячее поступает в одну распределительную коробку.Затем он может быть подключен к другому коммутатору, чтобы быть его постоянно горячим общим, или вместо этого он может подключаться как общий для коммутатора, с которого он прибыл с самого начала. Так или иначе, путешественники между переключателями в конечном итоге придавали легкую «ногу» жаркости или негоркости. Эта нога либо отходит непосредственно от общего переключателя, ближайшего (электрически) к свету, либо привязана к свету от самого дальнего от него переключателя. Это обычное расположение.
B. Здесь горячее для системы поступает в световой короб, но его функциональное соединение находится на любом переключателе, к которому оно подключено.Другой переключатель в конечном итоге отправляет решение путешественников обратно по тому же кабелю, который вызвал жар из светового короба.
C. Здесь путешественники от одного переключателя к другому просто проходят через световой короб, где соединители проходят через них.
Три приведенных выше варианта (A, B, C) обусловлены несколькими факторами:- Тот факт, что домашний кабель поставляется с двумя или тремя изолированными проводниками
- Физическая взаимосвязь (направление, порядок, расстояние) между переключателями и лампочками
- Доступные размеры электрических коробок для проводов, ламп и переключателей
- Направление, с которого цепь приближается к области
- Ограничения Кодекса на способ прокладки кабелей
- Традиционные традиции электрика
Стандартный 4-позиционный переключатель
Обычно встречающиеся системы 4-позиционного переключателя используют эту схему-тему:
— S === S === S — O
, где буквы «S», «O» и линии соответствуют описанию.
выше.Вот два способа увидеть эту базовую схему с нейтралью, коробками и кабелями:
Варианты 4-позиционного переключателя
Как видите, этот рисунок соответствует диаграмме для базовая трехпозиционная система переключения выше. Возможны многие вариации этой основной темы. Например, схемы трехпозиционного переключателя (A, B, C выше) позволяют размещать четырехпозиционный переключатель и коробку (или любое их количество) между блоками трехпозиционного переключателя. Тогда все три переключателя включат свет (ы). Помните, что , одному трехпозиционному переключателю требуется постоянный ток, другому нужно быть готовым к «нагреву» провода к свету, нейтраль должна достигать света, и между каждым переключателем необходимо пройти двух путешественников. преемственность. Не занимая слишком много места, вот несколько четырехсторонних схем в очень упрощенной форме, вдохновленных A, B и C выше:
— S === S === S
|
O
— O === S === S === S
— S === S === O === S
— S === O === S === S
— O === S === S
|||
S
Далее, в качестве примера большего количества возможностей, я показываю 4-ходовую систему, в которой горячий провод входит в коробку 4-ходового переключателя:
Если вы начали понимать идею 4-проводной системы, у вас может сложиться впечатление, что вы можете изобрести свой собственный способ подключения такой системы.Это правда. Все, что работает, не противоречит Кодексу и безопасно, возможно. Этот сайт не предназначен для информирования вас о дизайне, коде или установке.
Поиск и устранение неисправностей 3-позиционного переключателя
Причины, которые обычно вызывают неисправность, включают:- Один из переключателей может выйти из строя.
- Соединение провода на одном из переключателей может ослабнуть. И эту, и предыдущую проблему часто можно проверить, ничего не отключая. Держа один контакт неонового тестера в руке, прикоснитесь другим контактом к общей клемме каждого трехпозиционного переключателя по очереди.Если один из них загорается, тестер загорается (горячий) независимо от всех возможных положений переключателей обоих переключателей, это хот-энд. Затем просто проследите, передает ли следующий переключатель (даже если он четырехпозиционный) эту горячность, как ожидалось, на основе диаграмм выше. Там, где он не проходит, бывает плохое соединение или плохой переключатель.
- Кто-то, заменяющий переключатель, может сделать это неправильно или может установить переключатель, у которого есть только два (не зеленых) контакта. Замена переключателя-тумблера на большой «кулисный» переключатель в стиле декоратора также может вызвать проблемы.Расположение выводов на качалке совсем другое. Здесь надежный способ подключения — это прикрепить путешественников к двум винтам того же цвета, а оставшийся общий винт использовать для другого провода.
- Два путника находятся на одном кабеле друг с другом.
- Любая пара винтов переключателя (или проводов регулятора яркости), которые имеют один и тот же цвет, предназначена для пары бегунков. Инструкции Левитона для их 4-позиционного переключателя в стиле рокера будут сбивать с толку людей, потому что они называют одну пару терминалов «IN», а одну пару — «OUT»; они идентифицировали их задом наперед, но это даже не имеет значения.
- Единственный провод в системе с несколькими переключателями, который постоянно нагревается, когда все переключатели системы отключены от своих проводов, — это горячий провод. Он будет подключаться к общему выводу переключателя «хот-энд».
Поисковики, которым необходимо прочитать материал на этой странице, могут использовать фразы, найденные в этом утверждении: «Когда вы заменяете двухпозиционный переключатель на трехпозиционный переключатель, трехпозиционный электрический переключатель отключает трехпозиционную цепь».
«Мой муж отключил несколько выключателей света, не записав, как они были подключены изначально. Ваше видео на YouTube о трехпозиционных переключателях и диаграмма домашней сети были именно тем, что нам нужно, чтобы понять, как правильно все повторно подключить». -Betsy
«Ваш сайт помог мне восстановить ранее неправильно подключенный трехпозиционный переключатель.Я понимал, как они работают, но не знал, на что я смотрю, пока не проверил ваши диаграммы »-Шейн
© 2005-2020 Лоуренс Димок
Как подключить трехпозиционный переключатель
Узнайте, как подключить трехпозиционный переключатель, простой способ . Существует несколько различных способов подключения трехпозиционного переключателя. Я покажу вам, как это сделать традиционным способом и как это сделать намного проще с помощью умного переключателя.
Подробнее …
Список инструментов, которые я использую, можно найти на нашей странице ресурсов >>>
Как подключить трехпозиционный переключатель —
Традиционный способ
Провод
Первый Давайте поговорим о различных типах проводов, которые вы, вероятно, будете использовать при подключении трехпозиционного переключателя для освещения.В большинстве случаев для освещения жилых помещений вы будете использовать провод Romex 14 AWG. AWG расшифровывается как American Wire Gauge и описывает, какой ток может выдержать провод. Чем ниже AWG, тем больший ток может выдержать провод. 14 AWG подходит для 15 ампер, чего достаточно для большинства осветительных приборов.
- MATH: Сложите вместе мощность каждого источника света и затем разделите ее на 120. Это даст вам приблизительное количество ампер. В целях безопасности при использовании провода 14 AWG и стандартных трехпозиционных переключателей на 15 А держите его на уровне 12 А или меньше.
Для подключения трехпозиционного переключателя вам потребуются два разных типа провода 14 AWG. Вам понадобится 14/2 Romex и 14/3 Romex. Провод 14/2 имеет два силовых проводника, черный и белый, а также неизолированный провод заземления. Точно так же 14/3 имеет черный, белый и голый провод заземления, но включает в себя дополнительный красный провод, поэтому в названии стоит цифра 3 вместо 2.
14/2 Wire
14/3 Wire
Переключатели
На трехпозиционном переключателе будет четыре винта.В нем будет винт для заземляющего провода. Это будет винт, прикрепленный непосредственно к корпусу переключателя. Он может быть зеленым, а может и не быть. Потом должен быть черный винт. Это общий винт. Затем должны быть два винта, обычно серебряные или золотые, на противоположных сторонах друг от друга. Их называют путешественниками. Это винты, к которым вы будете прикреплять черный и красный провода от 14/3. На трехпозиционном переключателе не будет надписей «включено» и «выключено».
Напротив, однополюсный выключатель, который используется для включения и выключения света из одного места, будет иметь только три винта.У него будет винт заземления, прикрепленный непосредственно к корпусу, и два серебряных или золотых винта на одной стороне. Однополюсный тумблер также должен иметь метки «включено» и «выключено» на тумблере.
Трехпозиционный переключатель слева и однополюсный переключатель справа. Обратите внимание на черный общий винт в верхней части трехпозиционного переключателя.
Трехпозиционный переключатель слева и однополюсный переключатель справа. Обратите внимание, что на одном полюсе есть только два винта и заземление.
Подключение трехпозиционного переключателя — традиционный способ
Существуют различные способы подключения трехпозиционного переключателя, в зависимости от того, в каких ящиках подводящий провод (провод, идущий от панели) и провод нагрузки (провод, идущий к свет) расположены в.Я обнаружил, что проще всего провести подводящий провод к одной из коробок переключателей света, а провод нагрузки — к другой коробке переключателей света, так что это метод, который я вам покажу.
Единственный случай, когда я бы порекомендовал подключить трехпозиционный переключатель традиционным способом, — это если он соответствует одному из следующих критериев:
1
Если это новая конструкция, и вы не заинтересованы в регулировании яркости.2
Или, если это ремонт, и у вас есть свободный доступ для прокладки проводов, и вас не интересует регулирование яркости.ПРИМЕЧАНИЕ: некоторые специальные трехпозиционные переключатели могут быть затемнены из обоих мест, например, эти диммеры Lutron Maestro3
У вас ограниченный бюджет, вам удобно протягивать провода через стены, и вы не заинтересованы в затемнении.
Гораздо сложнее подключить трехпозиционный переключатель традиционным способом, если у вас нет свободного доступа в стены для прокладки проводов. Если у вас нет доступа к простым проводам или если вы заинтересованы в приглушении света в обоих местах переключателя, я рекомендую вам перейти на интеллектуальный переключатель, расположенный ниже.В противном случае я предполагаю, что вы легко сможете проложить провода, поэтому мы перейдем к электромонтажу.
Протягивание проводов
1
Прежде всего вам нужно подключить электрическую панель к одной из распределительных коробок с помощью провода 14/2. Это может быть либо непосредственно с самой панели, либо вы можете запустить вспомогательное питание от другой цепи освещения где-нибудь в вашем доме. Вам нужно убедиться, что вы не смешиваете калибры проводов и не перегружаете конкретную цепь.Вы также должны убедиться, что правильно протягиваете провода через стену, чтобы не повредить их. В этой статье не подробно рассказывается о том, как прокладывать провода, а также о том, что можно и что нельзя делать. Если вы не знаете, как правильно прокладывать провода, я рекомендую вам обратиться к профессионалу или попробовать интеллектуальный переключатель, описанный ниже.2
Во-вторых, вам нужно провести провод 14/2 от света к другой распределительной коробке.3
Наконец, вам нужно проложить 14/3 провода между двумя распределительными коробками.
Подключение переключателей
Теперь у вас должны быть провода 14/2 и 14/3 в каждой распределительной коробке. В распределительной коробке № 1 у вас должен быть подающий провод 14/2 и провод 14/3, идущий к другой распределительной коробке. В коробке №2 у вас должен быть провод 14/2, идущий к свету, и провод 14/3, идущий к другой распределительной коробке.
Схема подключения 3-ходового переключателя
3-ходовой переключатель № 1
1
Соедините два белых провода гайкой вместе2
Подключите черный провод от питающего провода 14/2 к черный винт общий.3
Присоедините черный и красный провода от 14/3 к двум серебряным или золотым винтам, расположенным напротив друг друга. Путешественники. Неважно, какой провод к какому винту идет.4
Соедините два провода заземления вместе, а затем подсоедините их к винту заземления. Используйте для этого зеленую проволочную гайку с отверстием. Это позволит одному из заземляющих проводов пройти через гайку, чтобы вы могли зацепить его за выключатель.5
Аккуратно заправьте провода в коробку и установите переключатель.Мне нравится обматывать винты переключателя изолентой для дополнительной защиты.
3-ходовой переключатель # 2
1
Соедините два белых провода гайкой с помощью проволочной гайки.2
Подсоедините черный провод от провода 14/2, идущего к свету, к черному общему винту.3
Присоедините черный и красный провода от 14/3 к двум серебряным или золотым винтам, расположенным напротив друг друга. Путешественники. Неважно, какой провод к какому винту идет.4
Соедините два провода заземления вместе, а затем подсоедините их к винту заземления. Используйте для этого зеленую проволочную гайку с отверстием. Это позволит одному из заземляющих проводов пройти через гайку, чтобы вы могли зацепить его за выключатель.5
Аккуратно заправьте провода в коробку и установите переключатель. Мне нравится обматывать винты переключателя изолентой для дополнительной защиты.
Как только вы это сделаете, вы можете подключить свои фары, которые очень просты: от белого к белому, от черного к черному и заземления на землю.
Кроме того, убедитесь, что питающий провод либо втянут в электрическую панель, либо подключен к другой цепи освещения. В любом случае он должен быть подключен к выключателю не более 15 А. В зависимости от того, где расположены огни, это может быть прерыватель GFCI и / или AFCI. Опять же, эта статья не предназначена для того, чтобы подробно описать все требования для правильной и безопасной электропроводки в доме. Если вы не знаете, как это сделать, обратитесь к профессионалу или попробуйте умный переключатель, описанный ниже.
Как подключить трехпозиционный коммутатор — Путь интеллектуального коммутатора
Дом Smart-ER: руководство для начинающих о том, какими должны быть умные дома >>>
Зачем использовать интеллектуальный коммутатор
Один из Самым большим преимуществом использования интеллектуальных переключателей является то, что вам не нужно прокладывать между переключателями 14/3 провода. Для этого сценария я рекомендую проложить подающий провод 14/2 либо от электрической панели, либо вспомогательную подачу от другой цепи освещения, а провод 14/2 к свету в той же коробке. Обязательно ознакомьтесь с инструкциями, прилагаемыми к интеллектуальному переключателю, для определения номинальной нагрузки. Он должен сказать вам, на сколько ватт лампы накаливания и светодиодов / CFL он рассчитан.
Я рекомендую использовать интеллектуальный переключатель, если есть какая-либо из следующих причин:
1
Нет доступа для удобных проводов.2
Вам нужна возможность приглушить свет от обоих мест переключателя.3
Если вам неудобно прокладывать провода и вы не хотите платить электрику, который проложит их для вас.4
Вы пытаетесь добавить трехпозиционный переключатель к существующему свету5
Переключатели будут находиться далеко друг от друга6
Вы хотите, чтобы свет был включен, и выключится автоматически.7
У вас уже есть контроллер домашней автоматизации8
Требуется более двух переключателей
Интеллектуальный переключатель
Интеллектуальный переключатель — это переключатель, другой переключатель или устройство.Вы можете управлять им удаленно или использовать для удаленного управления чем-либо. Обычно они имеют множество дополнительных программируемых функций, таких как скорость нарастания и уровни затемнения, и в сочетании с контроллером домашней автоматизации их можно использовать для создания сложных сцен освещения. Отсюда и слово «умный».
В нашем простом сценарии трехстороннего переключения нам не нужно обо всем этом беспокоиться. Таким образом, нам не нужен контроллер домашней автоматизации или какая-либо сложная установка. Мы можем просто настроить один переключатель для управления другим.
Смарт-коммутатор Insteon
Смарт-коммутатор Insteon
В нашем примере мы собираемся использовать два интеллектуальных коммутатора Insteon 2477. Я считаю их надежными и простыми в использовании. Они бывают разных цветов, и вы можете получить их с 8 кнопками на них, так что вы можете управлять многими вещами с одного места переключателя. Таким образом, приведенные ниже инструкции относятся только к переключателям Insteon. Другие умные переключатели будут иметь другие инструкции.
Вы заметите, что у этих интеллектуальных переключателей нет винтов, у них есть провода. Имеется белый нейтральный провод, черный подводящий провод, красный провод нагрузки и оголенный провод заземления. Эти же переключатели могут использоваться для любого сценария освещения, будь то один переключатель, управляющий светом, или несколько переключателей, управляющих одним и тем же светом.
Протягивание проводов для интеллектуального коммутатора — Open Walls
1
Сначала вам нужно подключить электрическую панель к одной из распределительных коробок с помощью провода 14/2.Это может быть либо непосредственно с самой панели, либо вы можете запустить вспомогательное питание от другой цепи освещения где-нибудь в вашем доме. Вам нужно убедиться, что вы не смешиваете калибры проводов и не перегружаете конкретную цепь. Вы также должны убедиться, что правильно протягиваете провода через стену, чтобы не повредить их. В этой статье не подробно рассказывается о том, как прокладывать провода, а также о том, что можно и что нельзя делать. Если вы не знаете, как правильно прокладывать провода, я рекомендую вам обратиться к профессионалу или попробовать интеллектуальный переключатель, описанный ниже.2
Во-вторых, вам нужно вывести провод 14/2 от света в ту же распределительную коробку.3
Наконец, вам нужно подать питание от вашей электрической панели на другие распределительные коробки, используя провод 14/2. Это может быть либо непосредственно с самой панели, либо вы можете запустить вспомогательное питание от другой цепи освещения где-нибудь в вашем доме. Он будет использоваться для питания другого переключателя. Плюс в этом то, что он не обязательно должен быть в одной цепи.Вы можете получить энергию из ближайшего места. Вам нужно убедиться, что вы не смешиваете калибры проводов и не перегружаете конкретную цепь. Вы также должны убедиться, что правильно протягиваете провода через стену, чтобы не повредить их. В этой статье не подробно рассказывается о том, как прокладывать провода, а также о том, что можно и что нельзя делать. Если вы не знаете, как правильно прокладывать провода, я рекомендую вам обратиться к профессионалу или попробовать интеллектуальный переключатель, описанный ниже.
Протягивание проводов для интеллектуального выключателя — Покрытые стены
Новый- Если вы добавляете новый выключатель, то вы запускаете 14/2 от света и 14/2 от электрической панели, или из подфида в ту же коробку. Затем вам нужно только запустить подачу 14/2 на второе место переключателя.
Существующий / Замена — Если вы хотите добавить трехпозиционный переключатель к существующему переключателю света, то вам не потребуется дополнительная проводка в этом месте.Единственная дополнительная проводка, которая вам понадобится, — это подвести питание ко второму переключателю, используя провод 14/2. Можно использовать старые рабочие (створчатые) ящики для того, чтобы вставить электрошкаф в стену, уже покрытую гипсокартоном.
Если у вас уже есть место для второго переключателя и он имеет питание, то вам не нужно прокладывать дополнительные провода. В противном случае вы можете получить питание из ближайшего места. Он будет использоваться только для питания второго переключателя, и нет необходимости прокладывать провод между распределительными коробками.
Даже если в вашем втором месте уже есть переключатель, вы можете получить многокнопочный переключатель Insteon, а затем использовать основной переключатель для переключателя света, который он заменяет, и одну из дополнительных кнопок для вашего трехпозиционного переключателя.
Вот 6-ти кнопочный переключатель Insteon switch.
Подключение 3-ходового интеллектуального переключателя
Теперь у вас должна быть распределительная коробка № 1 с подающей проволокой 14/2 и нагрузочным проводом 14/2, а также распределительная коробка № 2 с подающей проволокой 14/2.
3-контактная схема переключателя Insteon 2477
Smart Switch # 1
1
С помощью гайки подсоедините белый провод от канала 14/2, белый провод от 14/2 идет к свет и белый провод от умного выключателя вместе.2
Присоедините черный провод от канала 14/2 к черному проводу на переключателе, используя гайку для провода3
Соедините все провода заземления вместе с помощью гайки.4
Прикрепите черный провод от лампы 14/2 к красному проводу на переключателе с помощью проволочной гайки.5
Аккуратно заправьте провода в коробку и установите переключатель
Smart Switch # 2
1
Подключите черный провод от 14/2 к черному проводу на переключателе, с помощью проволочной гайки2
Присоедините белый провод от подачи 14/2 к белому проводу на переключателе с помощью проволочной гайки.3
Подключите заземляющий провод от канала 14/2 к заземляющему проводу на переключателе, используя проволочную гайку.4
Наденьте гайку на красный провод. Он не будет использоваться.5
Аккуратно заправьте провода в коробку и установите переключатель
Программирование интеллектуальных переключателей Insteon
1
Включите оба переключателя2
Убедитесь, что оба переключателя находятся в рабочем положении » Вкл. «Нажатием на верхнюю часть переключателя3
Нажмите и удерживайте кнопку настройки на интеллектуальном переключателе №1, пока не раздастся звуковой сигнал.Светодиод должен начать мигать.4
Теперь нажмите и удерживайте кнопку настройки на интеллектуальном коммутаторе №2, пока не прозвучит двойной звуковой сигнал.5
Нажмите и удерживайте кнопку настройки на интеллектуальном коммутаторе № 2, пока не раздастся звуковой сигнал. Светодиод должен начать мигать.6
Наконец, нажмите и удерживайте кнопку настройки на интеллектуальном коммутаторе №1, пока не прозвучит двойной звуковой сигнал.7
Теперь два переключателя должны быть связаны, и вы сможете включать и выключать свет из любого места, включая затемнение из любого места.
Заключение
Есть много способов подключить трехпозиционный переключатель, но если ваши стены не открыты, и вы не беспокоитесь о затемнении из нескольких мест или о возможности управлять освещением с других устройств, тогда я думаю Лучший способ подключить трехпозиционный переключатель — использовать интеллектуальные переключатели. Конечно, интеллектуальные переключатели намного дороже, они стоят 35-50 долларов по сравнению с 1-2 долларами для традиционного трехпозиционного переключателя, но если вы добавите время, необходимое для подключения, или стоимость найма электрика, плюс все из дополнительных функций, которые вы получаете с интеллектуальными переключателями, я думаю, что они того стоят.Экономия от отказа от найма одного электрика с лихвой окупит стоимость переключателей.
Посмотрите наше дополнительное видео на YouTube, в котором показано, как подключать эти трехпозиционные переключатели.
Спасибо за то, что прочитали это руководство. Я надеюсь, что вы сочли полезным. Обязательно подписывайтесь на наш канал на YouTube, оставляйте комментарии и ставьте видео высокие оценки. Будет еще много практических статей и видеороликов по темам домашней автоматизации, домашнего кинотеатра и возобновляемой энергии.
-Тим
* Пожалуйста, будьте осторожны! Соблюдайте все местные и национальные строительные нормы и правила. Имейте в виду, что в зависимости от того, где вы живете, вам может потребоваться осмотр перед заделкой стен. Никогда не работайте с проводами под напряжением. Всегда отключайте питание. Это может повредить интеллектуальные переключатели или УБИТЬ вас. Если вам неудобно работать с электричеством, обратитесь к профессионалу. Вы всегда можете попросить их выполнить электромонтаж, и вы можете самостоятельно подключить интеллектуальные переключатели.
Схема подключения трехпозиционного переключателя: полное руководство
ЗнанияСделайте свою собственную электрическую схему трехпозиционного переключателя
Есть несколько видов переключателей, используемых для управления освещением и другими приборами в вашем доме.Одним из наиболее распространенных выключателей является однополюсный выключатель , который позволяет управлять светом из одного места в доме. Другой очень распространенный тип переключателя — трехпозиционный переключатель .
Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или приборами.Прежде чем погрузиться слишком глубоко, давайте посмотрим, что такое трехпозиционные переключатели.
Что такое 3-позиционный переключатель?
Трехпозиционный переключатель позволяет включать и выключать свет или бытовую технику из двух разных мест. Трехпозиционные переключатели необходимы, особенно для лестниц или длинных коридоров, поэтому вы можете включить свет, когда приближаетесь с одной стороны. Затем вы можете выключить свет, выходя с другой стороны коридора.
Источник: www.buildmyowncabin.com
Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет особого переключателя включения или выключения. Если оба переключателя подняты или оба опущены, цепь замкнута и загорится свет. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута, и свет не горит.
Трехпозиционный переключатель имеет четыре винта. Один — это заземляющий винт зеленого цвета, а три других — часть цепи.Два из них — туристические терминалы, а один, более темный, называется общим. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.
EdrawMax
Программное обеспечение для создания диаграмм All-in-One
Создавайте более 280 типов диаграмм без особых усилий
Легко приступайте к построению диаграмм с помощью различных шаблонов и символов
- Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
- Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)
Как работает 3-позиционный переключатель?
Чтобы понять, как работает трехпозиционный переключатель, нужно обратить внимание, какой провод к какому винту идет.Зеленый или заземляющий винт прикрепляется к неизолированному медному или зеленому проводу. Это заземляющие провода. Винты заземления — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.
Источник: itectec.com
Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к приспособлению.
Наконец, есть общий терминал, более темный по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, который ведет к приспособлению, либо принимает горячий провод, идущий от источника питания.
Если питание схемы включено, любой из них может быть горячим в зависимости от того, как переключены переключатели. Трехпозиционный переключатель предназначен для прерывания подачи горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в осветительную арматуру, а горячие провода проходят через переключатели.
Как подключить 3-позиционные переключатели
Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов, а также от того, где в цепь поступает питание.
Дело 1
В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону осветительной арматуры, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник.Он заканчивается там, не переходя ко второй коммутационной коробке. На схеме ниже показано, как подключить переключатель в таком случае.
Источник: brilliant.tech
Случай 2
В другом случае провода от источника питания могут сначала войти в коробку осветительной арматуры, затем они войдут в одну распределительную коробку, а затем в другую. В этом типе проводки входящий белый провод подключается к светильнику без прерывания.Затем черный провод подключается к обмотанному лентой белому проводу, идущему от переключателя 1, а затем подключается к общей клемме переключателя 2. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.
Источник: mariaelectricals.com
Случай 3
В третьем случае провода от источника питания идут от одного переключателя к другому, затем от светильника. Белый провод, соединенный через проволочные гайки, непрерывно движется от источника к осветительной арматуре.Горячий черный провод подключается к общему выводу первого переключателя, а затем он переносится парными путешественниками к контактам второго переключателя. Наконец, общий вывод второго переключателя направляет черный провод в осветительную арматуру.
Источник: www.hometips.com
Схемы подключения трехпозиционного переключателя
Если вы специалист по электричеству и хотите создать схему подключения трехпозиционного переключателя для места, вы можете просмотреть несколько типов схем, которые вы можете составить.Есть много шаблонов электрических схем, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.
Схема подключения трехпозиционного переключателя, кабель NM
Очень распространенный тип трехпозиционной электрической схемы — это когда провод источника питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на приспособлении. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением на конце. Вы можете использовать инструменты или цвета для обозначения различных типов используемых проводов и использовать разные стили линий для отображения заряженных или незаряженных проводов.
Источник: www.electrical101.com
Схема подключения 3-позиционного переключателя Светильник между переключателями
Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, поступает на приспособление и заканчивается на другом переключателе. На этой схеме подключения прибор подключается к выключателям трехжильным кабелем. Вы можете создать подробную схему, подобную этой, или создать простую схему макета.
Источник: www.electrical101.com
Схема подключения 3-позиционного переключателя к светильнику
В другой конфигурации источник питания сначала входит в приспособление, затем входит в один переключатель и, наконец, подключается к другому переключателю, замыкая цепь. Эта электрическая схема помогает понять, какие кабели потребуются для данной конфигурации.
Источник: www.electric101.com
Используйте EdrawMax для создания монтажных схем
Трехпозиционные переключатели очень полезны по дому. Вы можете установить выключатели на обоих концах длинного коридора или лестничного марша, чтобы вы могли выключить свет, находясь на другом конце. Это не позволит вам вернуться, чтобы выключить свет и снизить счета за электричество. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома.Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более места.
Если вы планируете подключить трехпозиционный переключатель в своем доме или разрабатываете схему электрооборудования для своего дома, EdrawMax — отличный инструмент, который поможет вам спроектировать его. С набором инструментов и символов для создания диаграммы новички и эксперты могут легко ее использовать. Если у вас нет времени на создание схемы подключения с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программе.Создайте свою собственную конфигурацию проводки и экспериментируйте с идеями, используя EdrawMax.
Статьи по теме
Тупик и радикал S3
Страница 1 / Страница 2 / Страница 3Обратите внимание, что следующие методы «тупика» будут иметь один из трехпозиционных переключателей без нейтрали, которая теперь требуется во всех местах переключателя.4 проводника (14/4 с заземлением или 12/4 wg) можно использовать вместо 3 проводов (14/3 wg), чтобы соответствовать этому кодексу.
S3 Method # 2 Тупиковый трехходовой с удлиненной ножкой переключателя
Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками.
Уровень Средний
Описание Питание и ножка переключателя на одном конце, тупик 3-х проводного провода на другом.
Линейная диаграмма выглядит так же, как и у Basic 3way …… А вот схема подключения совсем другая. Ножка переключателя и подача подтягиваются к одному и тому же блоку, а затем ножка переключателя с черным проводом от фонаря протягивается до общей на тупиковой 3-цепочке, как показано здесь;
► Сравните электрическую схему выше с фотографией ниже. №1 и №6 — общие клеммы, L1 — входящее горячее питание;
Электрические схемы и фото Джима Морелли.Вы можете скопировать его для обучения в классе или для личного использования. |
S3 Метод № 2.1 Тупиковый 3-ходовой с расширенным горячим
Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками
Уровень Средний
Описание Питание и ножка переключателя на одном конце, тупик 3-х проводного провода на другом.
Опять та же линейная диаграмма …..но отличается использование L1 и ножки выключателя от света. Единственное изменение в проводке связано с тем, какая общая клемма получит горячий провод, а какая общая — провод ножки переключателя. В этом методе горячая часть продлевается до общей тупиковой 3-проводной цепи вместо переключающей ножки.
Если диаграмма не загружается, вот другой вид
Мы только что изучили 2 различных метода подключения тупикового трехпроводного кабеля.Многие электрики не подозревают, что существует 2 тупиковых метода. Они думают, что есть только один метод, тот, которому они научились, либо разгибать горячую ногу, либо разгибать ножку переключателя. Устранение неполадок при плохом освещении будет проще, если вы будете знать, что обычным в тупике 3way может быть либо другое;
➪ постоянно горячий (расширенный горячий) ИЛИ
➪ переключаемый горячий (выдвинутая ножка переключателя).
Посмотрите на оба «тупиковых» метода еще раз в этом параллельном сравнении.
Обратите внимание на разные роли сплошного черного провода между переключателями.
Метод № 2 отводит черную ножку переключателя от света.
Метод № 2.1 расширяет черный горячий L1.
———- Метод 1 ———— |
— ——— Метод 2 ———— |
Этот трехжильный кабель называется 12/3 MC Cable. Он имеет металлическую оболочку , для которой требуется небольшая красная втулка для защиты проводов от острого края , а также используется специальный соединитель для крепления к коробке.MC чаще встречается в коммерческих зданиях , чем в жилых. Он также бывает 14 и 10 калибра. Фото любезно предоставлено http://www.lowes.com |
S3 Метод № 2.2 Тупиковый 3-х ходовой ход с путешественниками на светофоре
Рейтинг Ниже среднего D — ☹
Двухпроводная ножка переключателя — единственное соединение, которое должно быть на свету, но этот метод требует резки и воссоединение путников на свету.Обратите внимание на 2 красные гайки на колесиках на схеме электропроводки ниже и сравните их с отсутствием гаек на колесах в приведенных выше методах. Дополнительные связи в этом методе означают, что вам нужно; возьмите лестницу, поднимитесь по лестнице, поднимите руки к потолку, зачистите, скрутите вместе, соедините и закройте путевые провода. В предыдущих способах все это не требуется.
Уровень Продвинутый
Описание Питание на одном конце, 3 провода от первого S3 к свету и еще 3 провода от источника к тупику S3 (справа на схеме подключения).Соединение всех проводов в световом коробе. За исключением изменения цвета проводов на одной дорожке, линейная диаграмма выглядит так же, как и в предыдущем методе, но принципиальная электрическая схема полностью отличается.
S3 Метод № 3 Радикальный трехходовой
Рейтинг Плохо F — ☹ Не типично, не рекомендуется.
4way нельзя добавить к этому методу. На контактных выводах должны быть только подвижные провода, однако в этом методе подвижный и контактный ток на одном выводе, а на другом подвижном выводе — и бегунок, и ножка переключателя.Плохая идея, но показана здесь, чтобы помочь вам распознать ее, если вам когда-нибудь придется над ней работать.
Уровень Продвинутый
Также называется «California 3 way»
Описание Питание и ножка переключателя на одном конце, тупик 3-х проводного провода на другом. Ножка включения и выключения протягивается до контактных терминалов на тупиковой 3-ходовой части. Общие клеммы каждого S3 соединены вместе и ни к чему другому. 2 подвижных терминала, по одному от каждого S3, соединены вместе и подключены к горячему.2-й набор контактных клемм соединяется вместе и подключается к ножке выключателя света. Для этого метода питание и ножка переключателя должны быть на одном конце, в противном случае потребуется 4-й провод для нейтрали.
Опытным электрикам, не знакомым с радикальным методом, будет сложно устранить эту неразбериху. Обычно во всех других методах только один бегущий провод находится под напряжением, пока горит свет, но здесь все 3 провода находятся под напряжением, как показано выше в разделе «Свет на линейной диаграмме».
Еще одна серьезная проблема с радикальным методом заключается в том, что в путешественников нельзя добавить 4-позиционный переключатель. На 2 схемах ниже показано 4-канальное добавление к путевым проводам, но при этом свет остается включенным даже после того, как 4-ходовой переключатель был включен. Страница 1 / Страница 2 / Страница 3
Что такое сетевой коммутатор и нужен ли он?
Сетевой коммутатор — не путать с выключателем света или коммутатором Nintendo — это устройство, которое вы подключаете к домашнему маршрутизатору, чтобы получить больше портов Ethernet.Думайте об этом как о USB-концентраторе, но для работы в сети.
Поскольку домашние маршрутизаторы обычно оснащены тремя или четырьмя встроенными портами Ethernet, и поскольку почти все в домашней сети — ноутбуки, телефоны, игровые консоли, потоковые приставки и аксессуары для умного дома — все равно использует Wi-Fi, большинство людей не используют не нужен сетевой коммутатор. Но коммутатор полезен, если на вашем маршрутизаторе недостаточно портов Ethernet (например, в сетевом маршрутизаторе Eero, у которого остается только один свободный порт после того, как вы подключили модем), если у вас много проводных устройств в одном месте (например, как в развлекательном центре), если вы пытаетесь использовать провода для повышения скорости или уменьшения беспроводных помех, или если вы устанавливаете порты Ethernet в стенах дома.
Для добавления еще нескольких портов
Самый распространенный тип коммутатора, по крайней мере, для дома и малого бизнеса, называется неуправляемым коммутатором . Это означает, что у самого коммутатора нет настроек или специальных функций, и он существует только для добавления дополнительных портов Ethernet в вашу сеть. Ваш маршрутизатор продолжает обрабатывать ваше интернет-соединение, позволяя вашим устройствам общаться друг с другом и ограничивая действия определенных устройств с помощью родительского контроля или других настроек — переключатель фактически невидим.Напротив, действия управляемых коммутаторов, такие как мониторинг трафика на отдельных портах или настройка виртуальных сетей (VLAN) с использованием одного и того же коммутатора, действительно важны только для крупных корпоративных сетей.
Поскольку неуправляемые коммутаторы настолько просты, все модели разных производителей работают примерно одинаково. Просто найдите коммутатор Gigabit Ethernet с нужным вам количеством портов от уважаемой сетевой компании, такой как D-Link, Netgear, TP-Link или TrendNet, и убедитесь, что отзывы владельцев не ужасны (обе модели, которые нам нравятся, имеют 4 .5 звезд из пяти в сотнях отзывов на момент написания этой статьи), и купите этот. Хороший пятипортовый коммутатор, такой как этот от TP-Link, с одним портом для подключения к порту Ethernet на вашем маршрутизаторе и четырьмя для подключения к вашим устройствам, должен стоить 20 долларов или меньше. Коммутатор с восемью портами должен стоить не более 30 долларов. Эти варианты хорошо изучены и недороги, но, безусловно, не единственный хороший выбор.
Для добавления Ethernet по всему дому
Хороший комплект для создания ячеистой сети избавит вас от необходимости прокладывать кабель Ethernet через стены, независимо от размера или сложности вашего дома, и, как правило, это дешевле.Но если вам нужны быстрые соединения без задержек в каждой комнате вашего дома — если вы играете в онлайн-игры, транслируете 4K-видео с локального сервера или ежедневно передаете большие файлы по сети, — по-прежнему нет замены проводному Ethernet.
Коммутатор — это всего лишь часть проекта домашней электропроводки, и вам следует прочитать полное практическое руководство, прежде чем вы решите, стоит ли это опробовать, даже если вы планируете нанять подрядчика для выполнения фактического электромонтажа. Прокладка кабелей Ethernet в стенах стала менее привлекательной (и менее необходимой), поскольку Wi-Fi улучшился, и, возможно, это даже не вариант для людей, которые снимают свою квартиру или дом (хотя в этом случае вы все равно можете прокладывать провода вдоль плинтусов. если кабели на открытом воздухе вас не беспокоят).
Решите, сколько комнат вы хотите подключить и сколько разъемов Ethernet вы хотите в каждой комнате, а затем купите коммутатор, по крайней мере, с таким количеством портов; мы рекомендуем получить на несколько портов больше, чем вам нужно, на случай, если вы захотите подключить их позже или на случай, если порт на коммутаторе отключится в течение его срока службы. Неуправляемый коммутатор с 16 портами, такой как этот от TP-Link, должен стоить от 50 до 60 долларов, в то время как неуправляемый коммутатор с 24 портами, подобный этому от Netgear, обычно стоит от 70 до 90 долларов.Оба варианта от надежных производителей, имеют достойные отзывы и имеют разумную цену.
Вот на что обращать внимание при электромонтаже дома:
- Выберите место, где будет жить коммутатор: Это место должно быть вне поля зрения — более крупные переключатели большие, уродливые коробки, которые вы, вероятно, не захотите сидеть на открытой полке, но легкий доступ для настройки и устранения неполадок. К нему также должно быть легко проложить кабели, и он должен находиться на расстоянии менее 100 метров (328 футов) от самого дальнего помещения, в котором вы хотите провести проводку, поскольку это максимальная длина, при которой большинство кабелей Ethernet будут надежно работать.
- Приобретите кабели: Кабели категории 6 (или Cat 6) идеально подходят для обеспечения скорости, цены и надежности. 1 Он может передавать 1-гигабитный сигнал Ethernet на расстояние до 100 метров и 10-гигабитный сигнал на расстояние до 55 метров (10-гигабитный Ethernet по-прежнему встречается редко и дорого, и ситуация вряд ли скоро изменится). Вы можете найти множество различных типов кабелей Ethernet, различающихся по тому, экранированы ли они от электромагнитных помех 2 и какое покрытие они используют.Вам следует по крайней мере использовать «стояк» (или CMR) кабель, который предназначен для использования в вертикальном положении в стенах, чтобы предотвратить распространение огня с пола на этаж в вашем доме. Кабель Plenum (или CMP) предназначен для горизонтальных прокладок; он дороже, но предназначен для предотвращения распространения огня более чем на 5 футов вдоль кабеля в любом направлении. Рулон кабеля CMR длиной 1000 футов стоит около 90 долларов, в то время как такое же количество кабеля CMP стоит чуть более чем в два раза дороже.
- Приготовьтесь отрезать некоторые кабели: Купите разъемы Ethernet и защитные чехлы для снятия натяжения, чтобы можно было подключить кабели к коммутатору после того, как вы перережете их с помощью инструмента для зачистки проводов и обжимного инструмента.Это короткое и понятное руководство на YouTube по обрезке кабелей Ethernet.
- Приобретите настенные розетки: Во-первых, купите настенные панели и монтажные кронштейны для всех комнат, в которых вы проводите проводку — вы можете легко найти пластины для всего лишь одного или целых 12 портов. Затем купите столько разъемов для трапецеидальных искажений Ethernet, сколько вам нужно — они помещаются в пластину и являются той частью, к которой вы подключаете кабель Ethernet вашего компьютера или игровой консоли.
Использование проводов для улучшения вашего Wi-Fi
После установки хорошей проводной сети производительность Wi-Fi улучшится за счет уменьшения количества устройств, конкурирующих за пропускную способность беспроводной сети.Но если у вас особенно большой дом или вы просто хотите еще больше повысить производительность беспроводной сети, точки доступа Wi-Fi, такие как серия Ubiquiti UniFi, могут обмениваться данными друг с другом через проводку Ethernet в вашем доме, чтобы убедиться, что ваши устройства подключаются к точке доступа, которая обеспечит наилучшую скорость, равномерно распределяя нагрузку на вашу сеть для увеличения пропускной способности и уменьшения задержки. Эти устройства полностью заменяют ваш существующий Wi-Fi, но вам все равно понадобится маршрутизатор — вы можете либо отключить Wi-Fi на текущем маршрутизаторе и продолжить его использование в качестве проводного маршрутизатора, либо заменить его проводным маршрутизатором, например, чем-то из Серия EdgeRouter от Ubiquiti.
Если вы планируете использовать этот подход, вам также может понадобиться коммутатор с поддержкой Power over Ethernet , такой как недорогой, проверенный 16-портовый коммутатор от Netgear. 3 Эта функция устраняет необходимость в отдельных адаптерах питания на этих точках доступа, делая вашу установку более чистой и простой — подключите точки доступа Wi-Fi к портам PoE на коммутаторе, и они будут получать питание и данные по единый кабель. В качестве альтернативы вы можете купить адаптеры инжектора PoE, чтобы добавить PoE к любому коммутатору — результат будет выглядеть более грязным в вашем сетевом шкафу, но этот метод дешевле.
Сноски
1. Cat 6 не следует путать с менее распространенной Cat 6e, которая может передавать 10-гигабитный сигнал Ethernet по 100-метровому кабелю, но не имеет значения для 1-гигабитного Ethernet. Cat 6 — лучший выбор для проектов домашней проводки на начало 2018 года. Большинству инструкций по подключению вашего дома для Ethernet несколько лет назад — они все еще полезны для целей планирования, но они могут порекомендовать старые кабели или переключатели, если они не обновлялись.
Перейти назад.
2. В вашем доме почти наверняка будет хорошо проложить неэкранированный кабель.Экранированные кабели более распространены в промышленных помещениях, где за стенами уже течет много энергии и прочего.
Перейти назад.
3. Вы также можете приобрести коммутаторы с пятью и восемью портами меньшего размера с PoE, но они стоят в три или четыре раза дороже, чем коммутаторы без PoE. Не покупайте, если он вам не нужен.
Перейти назад.
Источники
1. Зак Стерн, Подключите свой дом к сети Ethernet, PCWorld, 26 сентября 2010 г.
2. Прямые наконечники, как сделать кабель Ethernet! — Демонстрация обжимного инструмента FD500R, YouTube, 8 июля 2016 г.
Handyman USA — Подключение 3- или 4-ходового переключателя
Проложите двухжильный кабель от прибора до первого переключателя.Между переключателями необходимо провести трехжильный (с заземлением) кабель. (Белый и красный провода будут коммутируемыми проводами.)
На рисунке ниже мы показываем мощность, поступающую в осветительный прибор. Черный (горячий) провод пройдет прямо до первого переключателя. Присоедините его к белому проводу провода, идущего к переключателю. Белый провод от источника питания присоединится к белому проводу фонаря. Черный провод фонаря должен быть присоединен к черному проводу, идущему к первому переключателю.
На переключателе белый провод (горячий), идущий от света, будет подключен к темному винту. Отметьте его черным маркером или закрасьте конец черным, чтобы указать, что он горячий. Красно-белый провод трехжильного провода, идущего к следующему переключателю, должен быть прикреплен к светлым винтам. Подключите черный провод трехжильного кабеля к черному, идущему в выключатель от света.
На втором переключателе прикрепите черный провод к темному винту, а белый и красный — к светлым винтам.
Для получения более элементарных схем подключения различных трехходовых цепей прокрутите страницу вниз.
Подключение 4-позиционного переключателя
4-позиционный переключатель используется, когда вам нужно 3 или более переключателей для управления одним и тем же прибором. Я покажу, как подключить 3 переключателя, однако вы можете добавить в схему столько 4-х позиционных переключателей, сколько вам нужно или нужно.Для подключения 4-позиционного переключателя вам понадобятся два 3-х позиционных переключателя (по одному на каждом конце), а затем столько 4-х позиционных переключателей, сколько вы хотите между ними.2-жильный кабель проходит от света до первого переключателя, а затем 3-х проводный кабель проходит между всеми переключателями.
