Принцип работы промышленного парогенератора

В этой статье рассмотрим, как работает промышленный парогенератор – оборудование, которое применяется в промышленных отраслях для создания сухого и влажного пара, необходимого для обеспечения производственных процессов.

Основные характеристики устройства

Агрегат состоит из следующих блоков и компонентов, закрепленных на прочной раме:

герметичный металлический бойлер с нагревательным элементом, который обеспечивает нагрев воды до кипения и образование пара, температура которого может достигать 160 градусов и выше;
котел паронагревателя – специальная емкость для воды, оснащенная датчиками для контроля за уровнем жидкости
датчики давления – для мониторинга за показателем давления в агрегате.

Также агрегат оснащен электроникой – реле, выключателями и другими элементами, которые обеспечивают его стабильную работу.

При выборе агрегата необходимо учитывать следующие технические характеристики:

показатель производительности – килограмм пара в час;
мощность, от которой непосредственно зависит производительность;
габариты – выбираются с учетом особенностей эксплуатации.

Принцип работы промышленного парогенератора

Промышленные модели отличаются принципом работы, который определяется видом используемого нагревательного элемента – ТЭН, электродный или индукционный компонент.

Принцип действия электродного устройства основано на токопроводящих свойствах воды. Между двумя элементами проходит электроток и за счет этого происходит закипание воды и образование пара. По сравнению с другими моделями данный тип оборудования отличается простой конструкцией и сравнительно невысокой стоимостью. Но, оно требует постоянного технического обслуживания, не всегда стабильно функционирует и имеет плавающий показатель производительности.

Использование такого нагревателя целесообразно только в замкнутых отопительных системах, которые характеризуются стабильностью теплоносителя.

Самый простой вариант образования пара – использование электрического ТЭНа. Эти элементы имеют разный показатель мощности, что позволяет выбрать подходящий вариант для конкретных условий эксплуатации. Преимуществом данного механизма является производство чистого, без химических примесей пара, нетребовательность к обслуживанию, высокий уровень безопасности и защиты оборудования от неполадок в электросети.

Агрегаты индукционного типа состоят из бака с водой и блоков, в которых происходит образование пара. Вода с помощью насоса подается в блоки, где она мгновенно превращается в пар. Расход пара регулируется с помощью специального крана. Это самый экономичный тип оборудования, которое потребляет в 4 раза меньше электроэнергии по сравнению с обычными электрическими устройствами. Для полноценного функционирования достаточно подготовки в течение пятнадцати минут. Период эксплуатации современных моделей при соблюдении правил составляет не менее 20 лет.

Как устроен парогенератор и его принцип работы

Принцип работы парогенератора будет отличаться в зависимости от типа парогенератора.
Парогенераторы делятся на:
— ТЭНовые парогенераторы;
— электродные парогенераторы;
— индукционные парогенераторы.

В зависимости от типа изменяется принцип работы парогенератора, рассмотрим каждый тип отдельно.
Нагрев ТЭНами — это наиболее простой процесс нагрева воды. Вода в этом типе парогенераторов просто нагревается несколькими ТЭНами различной мощности. Рубашка ТЭНа практически не растворяется в воде, а значит, не загрязняет пар продуктами окисления. Этот фактор очень важен при обработке паром пищевых продуктов. Минусами такого парогенератора является то, что на поверхности ТЭНа быстро образуется накипь, а вследствие этого стремительно растет температура внутри самого ТЭНа — из-за этого он может перегореть. Чтобы это предотвратить, необходимо использовать умягченную воду или омагничивание. Мощность ТЭНового парогенератора можно регулировать только ступенчато.
Электродный нагрев воды происходит за счет пропускания электричества через воду, используя ее способность к электропроводности. При пропускании тока через воду выделяется много тепла, это тепло превращает воду в пар.

Хоть и есть мнение, что такой способ нагрева не безопасен, но при соблюдении техники безопасности электродный парогенератор безопасен для человека. В связи с тем, что температура электрода практически такая же, как у воды — это снижает скорость отложения накипи на электроде, а так как электрод изготовлен из металла — он не перегорит. В парогенераторах с электродным нагревом мы можем плавно регулировать нагрев, меняя площадь соприкосновения электрода с водой.

Индукционный нагрев происходит с применением высокочастотного излучения. Этот способ аналогичен нагреву в печи СВЧ. Основным плюсом такого нагрева является то, что мы можем получать идеально чистый пар — это достигается за счет того, что нет соприкосновения воды с нагревательным элементом. Минусом является дороговизна самого парогенератора.
Вот мы и ознакомились с принципом работы различных парогенераторов, а заодно отметили плюсы и минусы каждого.

25 ноября 2010

Все права на статьи принадлежат их авторам. При использовании материалов прямая ссылка на статью обязательна. Ссылка не должна быть запрещена к индексации.

Основные виды промышленных парогенераторов — принцип работы и устройство генераторов пара

27.05.2019

Парогенератор — это специализированное оборудование, предназначенное для преобразования жидкости, чаще всего, воды, в пар. Жидкость нагревается при сжигании какого-либо топлива: древесина, уголь, нефть или природный газ.

Переход жидкости к газообразному состоянию создает давление, а затем расширение, которое может быть направлено и использовано как источник энергии.

Поршни с паровым двигателем сыграли важную роль в развитии фабрик, железнодорожных локомотивов, пароходов и многих других образцов механического оборудования.

Одним из самых ранних применений промышленного парогенератора в технике был паровоз. Топливо, в виде дров или угля, подавалось в топку. Полученное тепло направлялось через систему трубок, которые нагревали воду, которая хранилась в специальном резервуаре.

После того, как температура достигала уровня кипения, энергия, созданная из пара, затем приводила в движение поршни, которые поворачивали колеса паровоза. Основной функцией паровой энергии было движение поезда, но она также активно применялась в тормозах и свистке.

Устройство парогенераторов для промышленности

В сравнении с паровыми бойлерами, паровые генераторы содержат меньше стали в конструкции и используют одиночный паровой змеевик вместо множества маленьких шлангов. Специализированный насос подачи воды используется для непрерывной качки воды по шлангу.

Парогенератор использует в своей конструкции единовременную принудительную подачу воды для того чтобы превращать поступающую воду в пар за один раз с помощью змеевика нагрева.

По мере того как вода проходит через змеевик, тепло передается от горящих газов и заставляет воду превращаться в пар. В конструкции генератора не используется паросборник, где между паром и водой свободное пространство внутри, поэтому для достижения 99,5% качества пара необходимо использовать влаго/паро — отделитель.

Из-за того что генераторы не используют большой напорный бак в своей конструкции, как в жаровых трубах, зачастую они очень малы и их легко запустить, что делает их идеальным выбором для ситуаций, когда нужно получить небольшое количество пара за короткое время.

Однако это связано с затратами на производство энергии, поскольку генераторы имеют маленький КПД и поэтому не всегда способны производить достаточное количество пара в различных ситуациях.

Преимущества

По своему устройству и принципу работы парогенераторы достаточно похожи на другие системы паровых котлов, одновременно оставаясь при этом принципиально отличными от них.

Эти, на первый взгляд, малозначительные отличия меняют всю работу системы, которая, как правило, является менее мощной, чем у бойлеров, но имеет ряд преимуществ.

Например, парогенераторы обладают более простой конструкцией, что позволяет им намного быстрее запускаться и легче работать, чем полномасштабный промышленный бойлер. Они также меньше в размерах, что делает их более универсальными, при работе в ограниченном пространстве их часто можно увидеть в качестве вспомогательных котлов.

Следующая причина, по которой они часто используются в качестве вспомогательных котлов, заключается в том, что они довольно легко и быстро запускаются.

Из-за их компактной конструкции, одиночного змеевика и относительно более низкой вместительности воды, эти машины могут быть запущены и работать на полной мощности в более короткие сроки, по сравнению с полномасштабными бойлерами, что делает их полезным в аварийных ситуациях.

Это похоже на сравнение гоночного мотоцикла с военным танком — первый быстрее разгоняется и работает быстро, но не очень силен, в то время как второй долго заводится, но в конечном итоге является более мощной машиной. И притом, что они вообще стоят намного меньше, чем полномасштабные бойлеры, они могут быть более востребованы для работ, которые не требуют таких высоких уровней пара.

Где применяются

Когда вы думаете о паровой энергии, вы можете представить себе паровые двигатели или пыхтящие локомотивы. Однако промышленные парогенераторы имеют множество применений:

Дистилляция
Стерилизация
Подогрев теплового насоса
Косвенный нагрев
Отопление, вентиляция и кондиционирование воздуха

Электрический генератор может преобразовать приблизительно 97% электрической энергии из пара. Автоматическое управление безопасностью — регулятор уровня жидкости, например — поддерживает необходимый уровень воды и отключает генератор если уровень воды падает ниже нормы.

Парогенераторы с таким функционалом могут работать непрерывно без перегрева.

Генераторы пара из нержавеющей стали являются лучшим вариантов в случае необходимости достаточно чистого пара. Нержавейка уменьшает вероятность загрязнения пара.

Виды паровых генераторов

Дизельный парогенератор

Они следуют подобной концепции теплообмена как бойлеры со змеевиками, но могут производить даже более высокое давление в зависимости от мощности. Они используются в основном на электростанциях.

Их паровое давление может ровняться, а в некоторых паровых машинах и превышать максимальное водяное давление в 221 Бар. Температура пара на этих машинах высокого давления может достигать 500 градусов по Цельсию.

Теплоутилизационный парогенератор

Теплоутилизационный парогенератор, или теплообменный аппарат, собирает облака пара под высоким давлением и использует этот пар после отработки через цепь теплообменников для питания других менее мощных паровых машин.

Этот восстановленный пар можно даже использовать на этих генераторах с более низким давлением для отопления промышленных предприятий или домов.

Парогенераторы для атомной электростанции

Существует два основных типа ядерных парогенераторов: (BWR), реактор с горячей водой и (PWR), реактор с водой под давлением. Вода в BWR превращается в пар внутри самого ядерного реактора и идет к турбине вне резервуара.

PWR вода находится под давлением свыше 100 Бар и никаких процессов кипения воды внутри реактора не происходит.

Паровые генераторы на солнечной энергии

Солнечные парогенераторы являются самым чистым способом получения пара. Вода бежит по трубам внутри панели солнечных батарей.

Солнце нагревает воду, а затем вода проходит через паровую турбину, создавая электроэнергию. Такой вид парогенераторов не производит отходов и не загрязняет окружающую среду.

Принцип работы

Теплообмен

Парогенераторы используются для получения и использования энергии, выделяющейся в виде тепла, в самых различных процессах и преобразования ее в более полезную форму, такую как механическая и электрическая энергия.

Получаемое тепло используется для производства электроэнергии или обрабатывается в качестве побочного продукта какого-либо другого промышленного процесса.

Непосредственный источник тепла обычно загрязнен, например, радиоактивное топливо на атомной электростанции, поэтому первым шагом выработки паровой энергии является передача этого тепла в чистую воду с помощью теплообменника.

Это делается путем поднятия тепловым источником температуры топлива, типа бензина и т.п., которое циркулирует в замкнутой цепи. Топливо, в свою очередь, нагревает резервуар с водой, не загрязняя его.

Создание пара

Горячее топливо циркулирует по водяной бане для получения пара. Существует несколько различных геометрических схем, но принцип остается тот же.

Нагреваемая жидкость отводится по нескольким трубкам малых размеров для увеличения своего поверхностного контакта с водой и для того чтобы обеспечить ускорение теплообмена и получение пара.

Пар, производимый на современных атомных и угольных электростанциях, часто находится в сверхкритических условиях или выше критической точки на фазовой диаграмме воды (374 градуса Цельсия и 22 МПа).

Превращение тепла в электроэнергию

Пар сверхкритического давления перегружен энергией. Энергия пара преобразуется в механическую путем прогона ее через паровую турбину. Высокое давление пара давит на множество наклоненных лопастей турбины, и заставляет их вращаться.

Эта механическая энергия преобразуется в электрическую энергию путем использование энергии вращения паровой турбины для того чтобы привести в действие электрический генератор. Турбина, представленная на изображении, может генерировать до 65 мегаватт электроэнергии.

Заключение

Тепло — это источник энергии, который превращает воду в пар. Источник топлива для обеспечения необходимого тепла может использоваться в различных формах.

Из древесины, угля, нефти, природного газа, бытовых отходов или биомассы, ядерных реакторов или энергии солнца можно получить достаточное тепло.

Каждый вид топлива является источником тепла для нагрева воды. Просто каждый из них делает это по-своему. Некоторые являются экологически чистыми, а другие оказывают достаточно сильное влияние на окружающую среду.

Электрические электродные парогенераторы ПЭЭ — описание, особенности и преимущества, технические характеристики

ЭЛЕКТРИЧЕСКИЕ ЭЛЕКТРОДНЫЕ ПАРОГЕНЕРАТОРЫ

производительность — 15-500 кг/час | рабочее давление до 16 атм | полностью автоматизированы

Парогенератор электродный — промышленный генератор пара, в котором в качестве нагревательного элемента применяются электроды. Отличительной особенностью электродных паровых агрегатов является простота конструкции и неперегораемость электродов.

Принцип работы электродного парогенератора основан на электропроводности воды в испарительном цилиндре. Упаривание воды повышает электропроводность воды, а следовательно, возрастает и ток. Электродные парогенераторы оборудованы системами продувки котла от избыточной электропроводности (солей).

Важной особенностью электродного нагрева является то, что температура поверхности электрода такая же, как и у воды в котле. Это существенно снижает скорость отложения солей жесткости на поверхности электродов и повышает срок службы парогенератора.

ПРЕИМУЩЕСТВА ЭЛЕКТРОДНЫХ ПАРОГЕНЕРАТОРОВ ПЭЭ

Все режимы работы полностью автоматизированы (автоматическое отключение/включение парогенератора при превышении верхнего/нижнего порога значения давления и превышения тока, автоматическое поддержание заданной мощности;
Наличие дополнительных опций, необходимых для автоматизация технологических процессов потребителя + внешнее управление оборудованием;
Быстрый выход на рабочий режим — не более 6 минут;
Надежность парогенератора (сдвоенная защита: от превышения давления и защита насоса с помощью демпфирующей системы от гидроудара). Работа котла рассчитана на более высокие нагрузки, чем максимально указанные;
Плавный запуск оборудования с последующим увеличением мощности позволяет избежать перегрузок и скачков напряжения в сети;
Спец. керамические изоляторы для электрических проводов предотвращают их термоусадку, что значительно продлевает им жизнь;
Для монтажа электродного оборудования требуется только подключение к электросетям, паропроводу и водопроводу;
Неприхотливость в обслуживании и ремонте (все необходимые запчасти можно приобрести).
Широкий диапазон рабочего давления: парогенераторы высокого давления (на 10 или 16 атм), среднего давления (на 5,5 атм), пароиспарители (до 1 атм).

КАТАЛОГ ЭЛЕКТРИЧЕСКИХ ПАРОГЕНЕРАТОРОВ ПЭЭ

Модель	Производительность, кг. пара/час	Потребляемая мощность, кВт	Рабочее давление, МПа ( кг/см²)	Объем котла, л	Цена, руб
БЕЗ РЕГУЛИРОВКИ МОЩНОСТИ
ПЭЭ-15	15	12	0,1 (1) 0,55 (5,5) 1,0 (10) 1,6 (16)	25	от 86 000
ПЭЭ-30	30	24			от 99 000
ПЭЭ-50	50	35			от 110 000
ПЭЭ-100	100	75			от 127 000
ПЭЭ-150	150	110			от 145 000
ПЭЭ-200	200	150			от 171 000
ПЭЭ-250	250	185			от 173 000
ПЭЭ-15М	15	12	0,55 (5,5) 1,0 (10)	11	от 78 000
ПЭЭ-30М	30	24			от 94 000
ПЭЭ-15АМ	15	12			от 109 000
ПЭЭ-30АМ	30	24			от 119 000

МОБИЛЬНЫЕ УТЕПЛЕННЫЕ
Модель	Производительность, кг. пара/час	Потребляемая мощность, кВт	Раб. давление, МПа (кг/см²)	Объем бака для воды/котла, л	Цена, руб
ПЭЭ-15УШ	15	12	0,55 (5,5) 1,0 (10)	30/25	от 192 000
ПЭЭ-30УШ	30	24		50/25	от 204 000
ПЭЭ-50УШ	50	35		75/25	от 217 000
ПЭЭ-100УШ	100	75		150/25	от 232 000
ПЭЭ-150УШ	150	110		200/25	от 246 000
ПЭЭ-200УШ	200	150		250/25	от 259 000
ПЭЭ-250УШ	250	185		250/25	от 262 000

КАК МЫ РАБОТАЕМ С КЛИЕНТАМИ:

Время — самый важный ресурс, поэтому мы ценим ваше время:
Отвечаем на запрос по электронной почте в течение 10 минут;
Отгружаем продукцию со склада в течение 1 рабочего дня после оплаты.
Организуем доставку во все города России и страны ТС по оптимальным ценам:
Мы знаем тарифы и реальные сроки доставки транспортных компаний;
Подберем оптимальный вариант доставки по цене/срочности.
Предоставим полный комплект закрывающих документов, сертификаты, гарантийные талоны.

КУПИТЬ ЭЛЕКТРОДНЫЙ ПАРОГЕНЕРАТОР

Для покупки электрического электродного парогенератора свяжитесь с нами удобным для Вас способом:

Способы применения электродных парогенераторов ПЭЭ

Парогенераторы электродные ПЭЭ широко используются для производства насыщенного технологического пара в пищевой промышленности, нефтедобыче, на стройплощадках, в муниципальном хозяйстве, сельском хозяйстве, для отпаривания, очистки, дезинфекции. Вот лишь некоторые варианты их применения:

Гидротермическая обработка продуктов с целью улучшения их технических и пищевых качеств;
Санитарно-гигиеническая обработка тары и оборудования линий производства различных продуктов;
Пропаривание и сушка древесины, фанеры, картона;
Пропаривание железобетонных изделий;
Пропаривание почвы в теплицах и парниках, для запаривания кормов в животноводстве;
Отопление и разогрев застывших вязких жидкостей и сыпучих материалов;
Нагрев и барбатирование жидкостей;
Подогрев гальванических ванн;
Очистка поверхностей перед покраской;
Банно-прачечные предприятия и т. д.

Устройство и принцип работы электрического парогенератора ПЭЭ

1. Каркас
2. Котел в кожухе
3. Кассета с датчиками
4. Кран выхода пара
5. Кран сброса воды
6. Кран подачи воды
7. Поддон
8. Датчик-реле давлен
9. Электронасос

10. Электромагнитный клапан
11. Фильтр сетчатый
12. Предохранительный клапан

13. Выключатель
14. Электрошкаф
15. Сигнальная лампа
16. Амперметр
17. Манометр
18. Лампы верхнего, среднего и нижнего уровня воды

Парогенератор включает в себя следующие основные составные части: остов, котел, электрооборудование, электронасос. Остов выполнен из прокатного профиля, на нем закреплены основные сборочные единицы парогенератора. Котел предназначен для выработки пара и представляет собой сварную конструкцию, на фланце которой закреплены три электрода.

Антиэлектрод 4, состоящий из стальной обечайки и дна, прикреплен к фланцу 2 шпильками. Котел установлен на опоре 6. Стенки котла покрыты минеральной ватой 8 и снаружи кожухом 7. Фланец, с размещенными на нем электрическими соединениями, защищен крышкой 1. Котел имеет кассету 5 с датчиками уровня воды, показывающими нижний, средний и верхний уровни воды.

Зависимость производительности парогенератора ПЭЭ от силы тока

1 — 15, 30 кг пара/час
2 — 50 кг пара/час
3 — 100 кг пара/час
4 — 150 кг пара/час
5 — 200, 250 кг пара/час

Паровая схема парогенератора электродного ПЭЭ. Описание паровой части

Ф — фильтр

НД — электронасос

ВН1…ВН3 — вентили

ВЭ — электромагнитный клапан

К — котел

ДРД — датчик реле давления

М — манометр

КО — клапан обратный

КП — клапан предохранительный

ДУВ 1. ..4 — датчики уровня воды

Вода из магистрали через вентиль ВН1, фильтр Ф электронасосом НД подается в котел К через электроуправляемый КЭ и обратный КО клапана. После того, как уровень воды достигает электродов и антиэлектродов, начинается прохождение тока через воду. Вода нагревается и испаряется. Повышение уровня воды вызывает увеличение тока, проходящего через нее. При достижении водой верхнего уровня датчик ДУВ4 отключает электроуправляемый клапан КЭ и электронасос НД. Наполнение котла водой прекращается. При испарении воды и падении ее уровня в котле нижний датчик ДУВ1 включает электроуправляемый клапан КЭ и электронасос НД. Котел вновь наполняется водой. Пар из котла отводится через вентиль ВН3.

Давление в котле регулируется с помощью датчика реле давления РД. При достижении давления пара значения настройки датчика реле давления 5,5 кг/см2 электроды котла отключаются от электрической сети. Нагрев прекращается. При снижении давления пара до величины 3,5 кг/см2 датчик реле давления РД возобновляет нагрев. Давление пара в котле показывает манометр М.

Схемой парогенератора предусмотрена установка предохранительного клапана КП, который открывается в том случае, если выйдет из строя реле давления. Через этот клапан происходит выброс пара в поддон парогенератора. Предохранительный клапан открывается если давление пара достигнет 6,5 кг/см2. Вентиль ВН2 предназначен для слива воды из котла и для его продувки.

Электрическая схема электродного парогенератора ПЭЭ. Описание электрической части

управление тока нагрева пускателем

управление тока нагрева тиристорными модулями

Электрооборудование парогенератора состоит из электронасоса, автоматического выключателя, сигнальных ламп, амперметра, датчика-реле давления, электроуправляемого клапана и панели, с расположенной на ней электроаппаратурой.
При включении выключателя QF1 напряжение подается на цепи управления и силовые цепи, о чем сигнализирует лампочка HL1. Включается пускатель KM2, осуществляя контактами подачу напряжения на электроды. При отсутствии воды в котле или недостаточном ее уровне реле KV1 выключено, включен пускатель КМ1, осуществляя подачу напряжения на электроуправляемый клапан YA и двигатель M электронасоса подачи воды в котел.

При повышении уровня воды в котле ток через электроды увеличивается, последовательно замыкаются на корпус через воду электроды датчиков нижнего 9 и верхнего 8 уровня. Реле KV1 включается на самопитание контактом KV1:3, отключаются пускатель КМ1 и клапан YA контактами KV1:1 и KV1:4. Подача воды прекращается. Нагрев воды продолжается до достижения максимального давления пара в котле, согласно установке датчика-реле давления SP 5,5 кг/см2 (0,55 МПа), после чего контактом SP1 отключается пускатель KM2, электроды обесточиваются.

При снижении давления пара до величины 3,5 кг/см2 (0,35 МПа), определяемой установкой дифференциа-ла реле давления в 2 кг/см2 (0,2 МПа), его контакт SP1 замыкается, вновь включается пускатель KM2 возобновляется нагрев. Снижение уровня воды вызывает последовательный разрыв цепи электродов верхнего и нижнего датчиков уровня. Реле KV1 отключается, вновь включаются пускатель KM1, клапан YA, двигатель M, тем самым осуществляя регулирование уровня воды. Защита от коротких замыканий и перегрузок осуществляется автоматическими выключателями QF1, QF2 и тепловым реле РТ.

Схема подключения парогенератора ПЭЭ. Присоединительные размеры

Монтаж парогенераторов электродных ПЭЭ

Место установки парогенератора должно быть обеспечено электроэнергией, водопроводом и дренажной системой (см. рис. выше).
Расконсервируйте парогенератор, удалите смазку с поверхностей, контактирующих с болтами заземления. Расконсервирование производить путем удаления консервационной смазки моющим препаратом МП 52 ТУ 34-228-76 или другим подобным средством, обеспечивающим удаление смазки, с последующей тщательной протиркой ветошью.
Установите парогенератор на рабочем месте, на регулируемые ножки которые прилагаются в комплекте к парогенератору. Крепление парогенератора к полу не требуется.
Произведите заземление парогенератора согласно ПУЭ и ПТЭ.
Перед подключением парогенератора к электрической сети проверьте соответствие цехового напряжения и мощности сети напряжению и мощности электрооборудо- вания,установленного на парогенераторе. Проверьте надежность подсоединения проводов к электроаппаратам.
Рекомендуемое сечение кабеля по меди – см. табл. ниже.
Модель парогенератора Сечение жилы кабеля, мм²
ПЭЭ-15 10
ПЭЭ-30
10
ПЭЭ-50 16
ПЭЭ-100 70
ПЭЭ-150 95
ПЭЭ-200 120
ПЭЭ-250 120
Подсоедините парогенератор к электрической, водопроводной линиям, потребителю пара, а также к дренажной системе, проверьте все соединения пароводопровода.

Парогенератор — усовершенствованная модель утюга

На российском рынке бытовой утюг с парогенератором появился сравнительно недавно и успел завоевать симпатии обычных потребителей. Поэтому интерес к этой новинке растет, и по мере необходимости покупки утюга вопросов становится больше.

Принцип работы

У утюга с парогенератором есть дополнительное название — паровая станция. Состоит она из утюга, соединенного с емкостью для воды шнуром питания и шлангом для прохода пара. Во время работы вода, находящаяся в бойлере, генерируется и нагнетается помпой в отдельном блоке в пар, нагревается и под высоким давлением поступает в утюг. В обычных бытовых утюгах функция подачи пара значительно упрощена, так как в парогенераторе временной интервал ожидания пара будет чуть дольше.

Вода используется как водопроводная, так и очищенная. Количество температурных режимов зависит от конкретной модели и устанавливается по типу ткани. Подачу пара возможно сделать автоматической, не прилагая особых усилий, чтобы постоянно нажимать на соответствующую кнопку.

Преимущества

В обычном бытовом утюге вес играет не последнюю роль, и порой при выборе внимание акцентируется именно на этом. Исходя из того, что в паровой станции емкость с водой расположена отдельно, соответственно, масса утюга получается значительно меньше. Это позволяет разглаживать вещи как горизонтально, так и вертикально.

Преимущество вертикального отпаривания состоит в том, что верхнюю одежду или платье с рюшками, пиджак или шелковую блузку легче разгладить в подвешенном состоянии, не повредив и не испортив при этом саму ткань. Под высоким давлением и в больших количествах пар отлично проникает в структуру ткани и разглаживает даже самый грубый и неподатливый материал.

В большинстве случаев паровые станции имеют съемный бойлер для воды и объемный литраж. Нет необходимости так часто заливать воду, и во многих утюгах с парогенераторами долив воды осуществляется во время работы. Вследствие чего время, затрачиваемое на глажку, сокращается, а количество выглаженной одежды и белья радуют хозяйку.

Для удобства переноски существует встроенная пластиковая ручка, она также служит для фиксации и крепления утюга, что предупреждает внезапное падение при перемещении или во время хранения парогенератора. В определенных моделях вместо ручки есть небольшое углубление в корпусе.

Автоматическая смотка шнура электропитания также предусмотрена во многих типах паровых станций. Его длина порою может достигать размера 4 метров. Но это обусловлено габаритами и размером парогенератора, а также учитывается переноска прибора в работающем состоянии и работы с вертикальным отпариванием.

Качество заливаемой воды в бойлер не столь важно в современных парогенераторах. Для очистки предлагается встроенный картридж или стержень из нержавеющей стали. При наличии картриджа вода автоматически фильтруется внутри, частота его замены на новый варьируется от полугода до году и, конечно, зависит от самой воды. Стержень работает по принципу магнита, как в металлическом электрическом чайнике: нерастворимые соли жесткости, содержащиеся в воде, при нагреве оседают на металле, что образует накипь. То есть накипь, образующаяся в емкости парогенератора, остается на стержне. Чтобы его очистить, достаточно промыть под водой или опустить в раствор лимонной кислоты.

Функция автоотключения утюга в парогенераторе является одной из самых актуальных. Она необходима, в первую очередь, если, работая с утюгом, потребитель вынужден часто отвлекаться. Также нужна и в целях безопасности. Но в любой момент при нажатии кнопки автоотключения в режиме ожидания утюг продолжает работать.

Материал подошвы утюга подразделяется на несколько видов. Самая популярная из них — это металлокерамика: легко чистится, не царапается, не прилипает, бережно разглаживает любой тип ткани и хорошо скользит.

Недостатки

Внушительные габариты парогенератора требуют больше места для хранения. Достаточно массивный вес относят не в положительную сторону этого прибора. За счет парового удара в отдельных случаях на белье остается влага, которая требует времени на просушку. Не во всех моделях предоставлена функция смотки шнура, но есть отсек для хранения. Если бойлер для воды не съемный, то для того чтобы залить порцию воды, требуется выключить прибор и подождать, пока давление спадет. В противном случае можно ошпариться.

Цена хорошего утюга с парогенератором зависит от многих факторов и технических характеристик. Соответственно, бюджет кошелька надо готовить заранее.

Как помощник в хозяйстве он отлично подойдет многодетным семьям; тем, у кого возникают проблемы с разглаживанием жестких или мягких типов тканей, есть необходимость отпаривать шторы и занавески, обновлять и освежать верхнюю одежду в шкафу. Он великолепно справится с горой не глаженой одежды и сократит время до минимума.

Наш магазин осуществляет доставку товаров по всей России, по всем федеральным округам. Подробная информация находится на странице Доставка.

Вернуться к списку статей

Дополнительная информация:

О том, как правильно выбрать парогенератор с утюгом, как за ним ухаживать и чистить его, вы можете узнать из статьи специалиста по гладильному оборудованию — Шахвердян Марата Борисовича.

Принцип работы парогенераторов | | «ТЕРМАЛЬ–БАЛТИК»

Парогенераторы в промышленности используют для получения насыщенного водяного
пара. В зависимости от конструкции и принципа работы парогенераторы делятся на
ТЭНовые, индукционные и электродные.

ТЭНовые парогенераторы обеспечивают получение пара за счет нагрева воды ТЭНами.
Такие парогенераторы позволяют получать чистый беспримесный пар, что в некоторых
стерильных процессах является определяющим. Недостатком их считается образование
слоя накипи на нагревательных элементах в процессе работы, вследствие чего они сильно
перегреваются и быстро выходят из строя. Для того чтобы избежать появления накипи,
воду для ТЭНовых парогенераторов умягчают.

Принцип работы электрических электродных парогенераторов основан на прямом
нагреве воды с помощью электрического тока, пропускаемого между электродами. Так
как водопроводная вода не обладает нужной электропроводностью, ее заранее
подготавливают. В процессе работы при постепенном выкипании воды
электропроводность ее увеличивается, поэтому отработанную воду сливают в отдельные
емкости, заменяя свежей. Чтобы контролировать электропроводность жидкости в
нагревателе, их оснащают специальными датчиками.

Электродные паронагреватели обладают меньшими размерами, чем ТЭНовые и более
долговечны из-за простоты конструкции и отсутствии накипи на нагревательных частях.
Но количество потребляемой электроэнергии такими котлами больше, чем другими.

Третий тип парогенераторов использует принцип нагрева воды за счет высокочастотного
излучения, когда нет соприкосновения нагревателя и жидкости. Подобный принцип
применяется в СВЧ печах. Это не только позволяет получать очень чистый пар, но и
увеличивает срок службы всех частей парогенератора, так как нет возможности
образования накипи или появления коррозии металла. Также в данном процессе не
требуется умягчать воду или менять ее электропроводность.

При выборе парогенератора обращают внимание на следующие факторы:

давление получаемого пара,
температуру пара,
производительность парогенератора, которая измеряется в кг пара/ час,
наличие примесей в получаемом паре,
на потребляемую мощность,
возможность плавной регулировки параметров парогенератора,
наличие системы экономии воды и ее повторного использования,
наличие датчиков автоматического контроля за технологическим процессом
производства пара.

Электрический парогенератор для бани или сауны

Парогенератор для бани и сауны используется для создания влажного воздуха в парилках. С помощью данного агрегата можно успешно заменить старый проверенный метод, при котором неизменным источником пара являлась раскаленная печь. Популярны они стали благодаря своим преимуществам. Такой аппарат не требует ухода, поскольку функционирует в автоматическом режиме, а его управление производится посредством пульта.

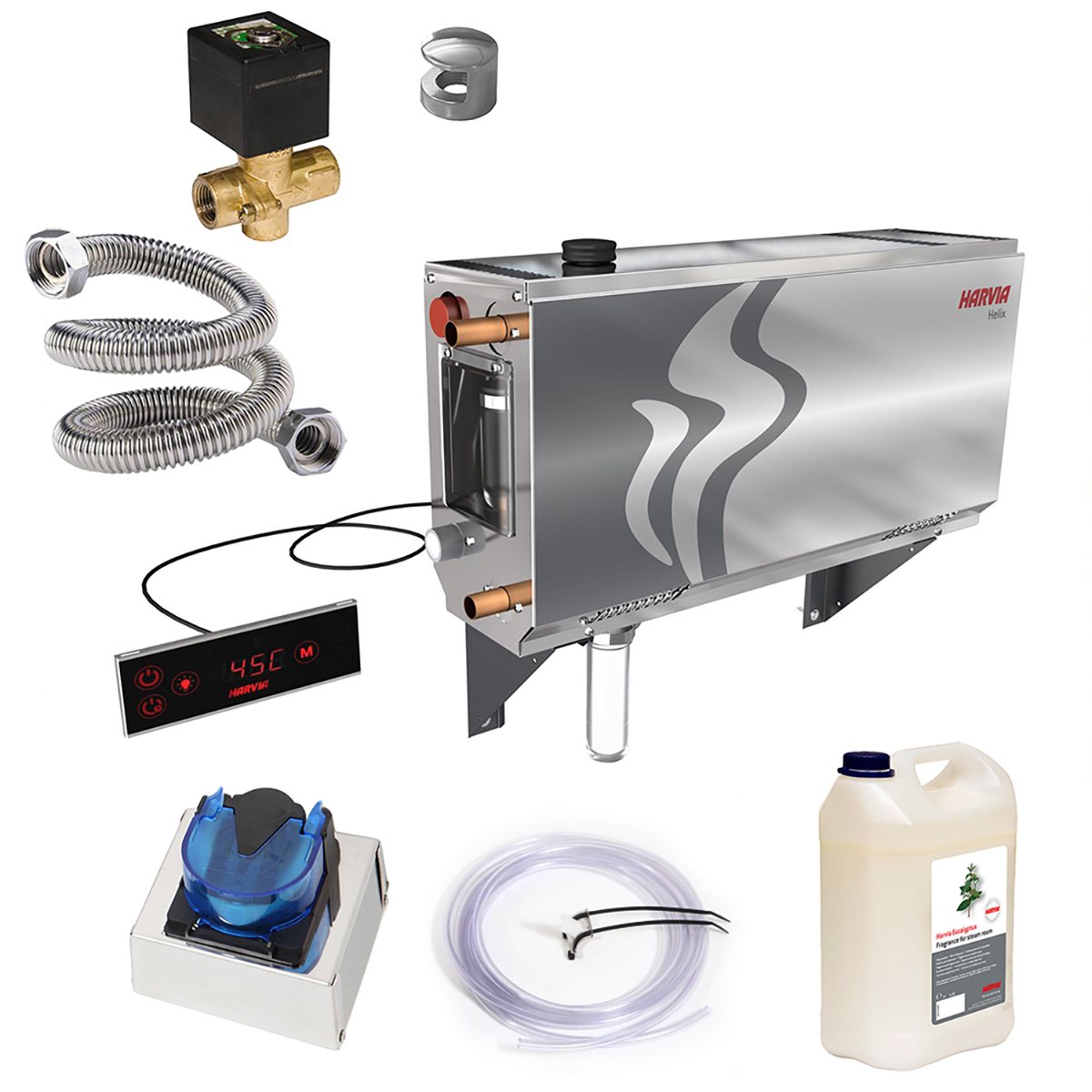

Парогенератор Harvia Helix Steam HGX60. Это компактный, но мощный парогенератор предназначен как для частного использования, так и для спа-салонов.

Большой выбор парогенераторов для бани представлен во многих магазинах страны. Но мы советуем, перед поездкой в обычный магазин, сначала ознакомиться с моделями в каталоге интернет-магазина Форнакс. В нем вы сможете изучить характеристики, посмотреть фото и сравнить цены товаров. Очень удобно и экономит ваше время. А если понравится одна из моделей, то доставка магазина работает по всей России.

Виды и назначение

Для превращения какого-либо помещения в парную необходимы два устройства:

Электропечь каменка;
Генератор пара.

Парогенератор может устанавливаться либо в парной, либо в помещении, находящимся возле него. Легкий пар, превратившийся из воды, пускается в парную через специально установленные трубки. Аппарат также можно использовать для прогрева небольших помещений.

Нагревательный элемент, с помощью которого прогревается устройство, определяет принцип его работы. Парогенераторы бывают ТЭНовыми, электродными и индукционными.

Виды парогенераторов

ТЭНовые

Простота метода нагревания воды с применением ТЭНов сделала его наиболее распространенным. Для продления эксплуатационного периода такого рода парогенераторов производится смягчение и деминерализация воды.

Электродные

В результате прохождения электричества через жидкость выделяется тепло, которое способствует ее испарению и появлению чистого пара. Все соли, содержащиеся в воде, после прохождения тока оседают и сливаются в дренажную систему.

Индукционные

Основой индукционного нагрева является высокочастотное излучение. Такой способ полностью освобождает воду от всевозможных примесей, но из-за своей дороговизны он мало распространен.

Конструкция и принцип работы электрических парогенераторов для бани

Парогенератор является простым в эксплуатации аппаратом, где человеческий фактор сведен к минимуму. Все процессы в нем контролируются специальными приборами и датчиками.

Устройство парогенератора.

Агрегат оснащен следующими элементами:

корпусом, выполненным из металла;
специальным баком для жидкости;
насосами;
отсеком подготовки жидкости;
управленческим блоком;
отсеком парообразования;
специальными датчиками;
патрубком для наполнения жидкостью;
краном, с помощью которого сливается жидкость;
паровым соплом, позволяющим производить подачу пара.

Внутреннее устройство парогенератора на примере марки Harvia

По методу наполнения жидкости устройства могут быть такими, которые работают в автономном и автоматическом режимах.

Заливка воды в автономный аппарат производится в ручном режиме, что является его недостатком. Преимуществами же такого устройства являются следующие:

Продление срока действия ТЭНа делает возможным произведение качественной очистки жидкости от различных частиц;
Относительная невысокая цена аппарата.

Устройство, работающее в автоматическом режиме, подключено к системе водоснабжения, откуда подается жидкость. Контроль уровня воды в баке производится специальными датчиками. Минусом такой модели является ее высокая стоимость, что обусловлено наличием дополнительных устройств для очищения нагревателя. В то же время, благодаря этому увеличивается срок службы агрегата.

Процесс работы

Парогенератор для бани используется для поддержки в помещении индивидуального микроклимата, предусматривающего оптимальный баланс между его параметрами. Установка аппарата может производиться на полке, полу или стеновой поверхности. Для его управления используется пульт, либо сенсорная панель, в которой можно задавать различные параметры: период времени пребывания в парилке, температурный режим и др.

После включения устройства в розетку происходит одновременное нагревание ТЭНов и наполнение бака жидкостью. Под действием температуры вода превращается в пар, который начинает выходить в парилку через специальные трубочки. Чистота и легкость пара зависит от уровня температуры, которая может варьироваться от 35 до 95 °C.

В русской бане главным источником парообразования являются камни электропечи, а парогенератор используется в качестве дополнительного агрегата. Подача пара устройствами для турецкой бани производится с высокой интенсивностью, при температуре всего лишь от 35 до 50 °C.

Видео: принцип и процесс работы парогенератора Harvia

Преимущества и недостатки

Имеются следующие преимущества использования устройств:

простота эксплуатации;
отсутствие необходимости в устройстве дымохода и топке печи до раскалывания камней;
небольшие габариты;
самостоятельная регулировка температурного режима;
автоматическая поддержка ранее заданных характеристик;
быстрое нагревание воды и небольшое потребление электроэнергии;
безопасность эксплуатации.

Важно знать! Среди минусов данного устройства можно выделить относительную дороговизну и полную зависимость от подачи электроэнергии.
Как выбрать качественный парогенератор для бани
Поскольку для образования пара в русской и турецкой бане требуются разные устройства, перед покупкой парогенератора необходимо определиться, где именно оно будет использоваться.
Далее нужно акцентировать внимание на такие параметры:
мощность, полностью зависящая от объема парной;
габариты, которые пропорциональны его мощности;
уровень защиты, от которого зависит безопасность использования аппарата;
способ наполнения бака;
возможность контроля функционирования агрегата через панель управления;
возможность очистки от примесей в автоматическом режиме;
параметры подключения: однофазная или трехфазная сеть;
другие дополнительные функции.
Установка и контроль безопасности
Аппарат устанавливается в помещении, находящимся возле парилки. Подача пара производится с помощью специального шланга. Оборудование устанавливается и подключается к сети питания и системе водоснабжения в соответствии с инструкциями.
Типовая монтажная схема парогенератора
Однако, имеются некоторые общие правила для всех подобных случаев:
Помещение, в котором будет находиться аппарат, должно иметь вентиляционную систему;
Для выполнения подключения устройства должен использоваться специальный автоматический выключатель;
Шланг паропровода должен быть прямым, без изгибов;
Наличие соответствия между показателем сетевого напряжения и предъявляемым к модели требованиям;
Для исключения появления водяных карманов, генератор пара не должен располагаться наравне с точкой вхождения шланга в парную, а должен быть ниже или выше ее.
Видео: как выполнить монтаж парогенератора. Инструкция по установке и подключению.
Основные производители парогенераторов
Очень важным моментом является выбор компании-производителя парогенераторов. Качественные агрегаты производятся такими европейскими брендами, как Harvia, Hygromatik и др. Лидером среди отечественных производителей является Теплодар.
Конечно, при желании, выполнить устройство можно и своими руками, но для полной гарантии безопасности лучше пользоваться заводскими устройствами и покупать в проверенных магазинах.
Страница не найдена — Химическая инженерия
Страница не найдена — Химическая инженерия Показать верхнюю навигацию Текущий выпуск
SI D × СТРАНИЦА РЕДАКТОРА Объявление финалистов конкурса Киркпатрик
Пять инновационных технологий были выбраны в качестве финалистов для… ОБЛОЖКА ИСТОРИИ Разработка проекта: важность оценки затрат
После стандартизированного процесса разработки проекта в сочетании с надежным… В НОВОСТЯХ Измерение температуры становится умнее и безопаснее
Новые инновации в датчиках температуры, калибровке и сопутствующем оборудовании… CHEMENTATOR + Показать — Скрыть больше Трусы Chementator
Extracting Li Doosan Heavy Industries & Construction, Ltd. (Чангвон, Юг… Процесс деконструкции полиолефинов может обеспечить новое применение для пластиковых отходов бытового использования.
Каталитический процесс для выборочного разрыва углерод-углеродных связей внутри… Электрохимическое извлечение лития из морской воды
Хотя океаны содержат примерно в 5000 раз больше лития, чем… Комбайн три этапа в одном устройстве с этим процессом очистки сточных вод
Процесс циклического активированного ила (AS), торговая марка te-cyc, сочетает в себе биологическую очистку … Этот композитный материал из углеродного волокна хорошо рассеивает тепло.
Технология, которая увеличивает теплоотдачу. рассеивающие свойства пластика, армированного углеродным волокном… Новый инструмент искусственного интеллекта позволяет проводить профилактическое обслуживание жидкостей-теплоносителей
Новый инструмент прогнозной аналитики ожидаемой продолжительности жизни теплоносителя (HTF)… Внедрение активных ферментов в пластмассы
Исследователи из Института Фраунгофера для Прикладные исследования полимеров (IAP;… Расширение процесса переработки смешанных текстильных волокон
Для того, чтобы справиться с ростом г объем отходов текстиля… Экстракция растительных продуктов с помощью сверхкритического глицерина
Ведется строительство прототипа системы, предназначенной для извлечения… ДЕЛОВЫЕ НОВОСТИНовости бизнеса: июль 2021 г.
Завод Watch Huntsman увеличивает производственные мощности по производству этиленкарбоната Июнь… ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; ОТЧЕТ О ПРАКТИЧЕСКИХ ОСОБЕННОСТИ Можно ли доверять уравнению Жуковского для гидроудара?
Уравнение Жуковского часто используется для определения… Взрывобезопасности: соображения для горючей пыли
Управление риском от взрывов горючей пыли включает в себя ряд… ФАКТОВ НА КОНТАКТАХ ПАЛЬЦЕВ Факты на кончиках пальцев: Адсорбционное связывание
Физические явления адсорбции играют решающую роль в много разделения… ПРОФИЛЬ ТЕХНОЛОГИИ Профиль технологии: Производство капролактама из бензола
Капролактам (рис. 1) — это циклический амид, широко используемый в качестве… ИНЖЕНЕРНАЯ ПРАКТИКА Переработка газа из свалок: Соображения при проектировании завода
Существует несколько технологий, используемых при утилизации свалок… ОБОРУДОВАНИЕ И УПРАВЛЕНИЕ; УСЛУГИFOCUSFocus on Pipes, Tubes & Fittings
Снижение затрат на продувку труб большого диаметра Уход необходим, когда… НОВЫЕ ПРОДУКТЫ + Показать — Скрыть больше Этот серводвигатель имеет ProfiNet с интегрированным PROFIdrive
Полностью интегрированное решение для двигателей ProfiNet этой компании было официально… Программное обеспечение оптимизирует использование резервуаров для хранения с полной защитой.
Эта компания усовершенствовала свой пакет программного обеспечения для управления запасами Rosemount TankMaster… Этот монитор с сенсорным экраном подходит для использования вне помещений использование
SRMHETRWP-15C (фото) — прочный, промышленный 15-дюймовый.сенсорный экран, читаемый при солнечном свете.… Повысьте производительность с помощью этих пакетов проверки фильтрации
Эта компания недавно выпустила три пакета проверки фильтрации (фото), ориентированные на… Эта инструментальная система безопасности имеет защиту кибербезопасности
Приборная система безопасности ProSafe-RS (SIS; фото), продукт в… Отделение металлических частиц от порошков и гранулятов
Эта компания недавно выпустила вращающийся магнитный сепаратор Cleanflow (фото)… Оптимизированные измерительные устройства для фармацевтической промышленности
Преобразователь давления Pascal CV4 (фото) имеет графику с высоким разрешением… Этот новый промышленный испаритель имеет много функций
Промышленная испарительная установка Rotavapor R-250 Pro (фото) теперь включает… Этот новый опорожняющий мешок имеет наклонный корпус
Наклоняемый опорожняющий мешок Dima (фото) может улучшить прием продукта… Сканер штрих-кода для использования во взрывоопасных зонах
IS-Th2 (фото) считается первым портативным устройством… Измеряйте плотность и концентрацию с помощью этой системы
Th e Система измерения плотности InlineSENS (фото) сочетает в себе излучение… Используйте этот расходомер для контроля утечек через уплотнения в газовых компрессорах
Массовый расходомер ST75 (фото) обеспечивает прецизионные измерения в небольших…
Извините, но мы не смогли найти страницу, которую вы ищете. Убедитесь, что вы правильно ввели URL-адрес. Вы также можете поискать то, что ищете.
Эта публикация содержит текст, графику, изображения и другой контент (совместно именуемые «Контент»), который предназначен только для информационных целей. Некоторые статьи содержат только личные рекомендации автора.
НАДЕЖНОСТЬ НА ЛЮБУЮ ИНФОРМАЦИЮ, ПРЕДСТАВЛЕННУЮ В ДАННОЙ ПУБЛИКАЦИИ, ИСКЛЮЧИТЕЛЬНО НА ВАШ СОБСТВЕННЫЙ РИСК.
© 2021, Access Intelligence, LLC. Все права защищены.| Политика конфиденциальности | Разнообразие Включение и справедливость
Страница не найдена — Химическая инженерия
Страница не найдена — Химическая инженерия Показать верхнюю навигацию Текущий выпуск
SI D × СТРАНИЦА РЕДАКТОРА Объявление финалистов конкурса Киркпатрик
Пять инновационных технологий были выбраны в качестве финалистов для… ОБЛОЖКА ИСТОРИИ Разработка проекта: важность оценки затрат
После стандартизированного процесса разработки проекта в сочетании с надежным… В НОВОСТЯХ Измерение температуры становится умнее и безопаснее
Новые инновации в датчиках температуры, калибровке и сопутствующем оборудовании… CHEMENTATOR + Показать — Скрыть больше Новый инструмент искусственного интеллекта позволяет проводить профилактическое обслуживание теплоносителей.
Новый инструмент прогнозной аналитики ожидаемой продолжительности жизни теплоносителя (HTF)… Внедрение активных ферментов в пластмассы
Исследователи из Института прикладных исследований полимеров им. Фраунгофера (IAP;… масштабирование процесс рециклинга смешанных текстильных волокон
Чтобы справиться с растущим объемом текстильных отходов… Экстракция растительных продуктов с помощью сверхкритического глицерина
Ведется строительство прототипа системы, предназначенной для извлечения… Chementator Briefs
Экстракция Li Doosan Heavy Industries & Construction, Ltd.(Чангвон, Юг… Процесс деконструкции полиолефинов может обеспечить новое применение для пластиковых отходов после потребления.
Каталитический процесс для выборочного разрыва углерод-углеродных связей внутри… Электрохимическое извлечение лития из морской воды
Хотя океаны содержат примерно в 5000 раз больше лития, чем… Комбайн три этапа в одном устройстве с этим процессом очистки сточных вод
Процесс циклического активированного ила (AS), торговая марка te-cyc, сочетает в себе биологическую очистку… Этот композитный материал из углеродного волокна хорошо рассеивает тепло.
Технология, которая увеличивает теплоотдачу. рассеивающие свойства пластика, армированного углеродным волокном… Деловые новости: июль 2021 г.
Завод Watch Huntsman увеличивает производственные мощности по производству этиленкарбоната Июнь… ОТЧЕТ О ТЕХНИЧЕСКИХ И ПРАКТИЧЕСКИХ ХАРАКТЕРИСТИКАХ Можно ли доверять уравнению Жуковского для гидроудара?
На уравнение Жуковского часто полагаются определить… Взрывозащита: соображения по горючей пыли
Управление рисками от взрывов горючей пыли включает в себя ряд… ФАКТЫ НА КОНЧАХ ПАЛЬЦЕВ Факты на кончиках ваших пальцев: Адсорбционное связывание
Явления физической адсорбции играют решающую роль во многих разделениях… ПРОФИЛЬ ТЕХНОЛОГИИ Профиль технологии: Производство капролактама из бензола
Капролактам (рис. 1) широко представляет собой циклический амид используется как… ИНЖЕНЕРНАЯ ПРАКТИКА Переработка свалочного газа: соображения при проектировании установки
При утилизации свалок используется несколько технологий… ОБОРУДОВАНИЕ & AMP; УСЛУГИFOCUSFocus on Pipes, Tubes & Fittings
Снижение затрат на продувку труб большого диаметра Уход необходим, когда… НОВЫЕ ПРОДУКТЫ + Показать — Скрыть больше Повысьте производительность с помощью этих пакетов для проверки фильтрации
Эта компания недавно запустила три пакета для проверки фильтрации (фото), ориентированные на… Эта автоматизированная система безопасности имеет защиту от кибербезопасности
Инструментальная система безопасности ProSafe-RS (SIS; фото), продукт в… Отделять металлические частицы от порошки и грануляты
Эта компания недавно выпустила вращающийся магнитный сепаратор Cleanflow (фото)… Оптимизированные измерительные устройства для фармацевтической промышленности
Преобразователь давления Pascal CV4 (фото) имеет графику с высоким разрешением… Этот новый промышленный испаритель имеет множество функций
Ротационный испаритель Промышленная испарительная установка R-250 Pro (фото) теперь включает… Этот новый пустой мешок имеет корпус, который наклоняется
Опорожняемый мешок Dima с возможностью наклона (фото) может улучшить прием продукта… Сканер штрих-кода для использования во взрывоопасных зонах
IS-Th2 (фото ) считается первым портативным устройством… Измеряйте плотность и концентрацию с помощью этой системы
InlineSENS (фото) density me Система asuring сочетает в себе излучение… Используйте этот расходомер для контроля утечки через уплотнения в газовых компрессорах.
Массовый расходомер ST75 (фото) обеспечивает точное измерение в небольших размерах… Этот серводвигатель имеет ProfiNet с интегрированным PROFIdrive
Полностью интегрированное решение для двигателей ProfiNet этой компании было официально признано … Программное обеспечение оптимизирует использование резервуаров для хранения с полной защитой.
Эта компания усовершенствовала свой пакет программного обеспечения для управления запасами Rosemount TankMaster… Этот монитор с сенсорным экраном подходит для использования вне помещений.
SRMHETRWP-15C (фото) — прочный, промышленный 15-дюймовый .Сенсорный экран, читаемый при солнечном свете.…
Извините, но мы не смогли найти страницу, которую вы ищете. Убедитесь, что вы правильно ввели URL-адрес. Вы также можете поискать то, что ищете.
Эта публикация содержит текст, графику, изображения и другой контент (совместно именуемые «Контент»), который предназначен только для информационных целей.Некоторые статьи содержат только личные рекомендации автора.
НАДЕЖНОСТЬ НА ЛЮБУЮ ИНФОРМАЦИЮ, ПРЕДСТАВЛЕННУЮ В ДАННОЙ ПУБЛИКАЦИИ, ИСКЛЮЧИТЕЛЬНО НА ВАШ СОБСТВЕННЫЙ РИСК.
© 2021, Access Intelligence, LLC. Все права защищены. | Политика конфиденциальности | Разнообразие Включение и справедливость
Принцип работы турбогенератора
От парогенератора до главных паропроводов — испарение
Парогенератор — вертикальный
Система преобразования энергии типичного PWR начинается в парогенераторах на сторонах их кожуха.Парогенераторы — это теплообменники , используемые для преобразования питательной воды в пар из тепла, производимого в активной зоне ядерного реактора. Питательная вода (вторичный контур) нагревается от ~ 230 ° C 500 ° F (жидкость, предварительно нагретая регенераторами) до точки кипения этой жидкости (280 ° C; 536 ° F; 6,5 МПа) . Тепло передается через стенки этих трубок вторичному теплоносителю более низкого давления, расположенному на вторичной стороне теплообменника, где теплоноситель испаряется в пар под давлением ( насыщенный пар 280 ° C; 536 ° F; 6,5 МПа). ) .Насыщенный пар выходит из парогенератора через выпускное отверстие для пара и направляется в основные паропроводы и далее в паровую турбину .
Эти главные паропроводы перекрестно связаны (например, через паросборную трубу) рядом с турбиной, чтобы гарантировать, что перепад давления между любым из парогенераторов не превышает определенного значения, таким образом поддерживая системный баланс и обеспечивая равномерный отвод тепла от системы охлаждающей жидкости реактора. (RCS). Пар проходит через запорные клапаны магистрального паропровода (MSIV), которые очень важны с точки зрения безопасности, к турбине высокого давления.Непосредственно на входе в паровую турбину находятся дроссельно-запорные клапаны и регулирующие клапаны . Управление турбиной достигается за счет изменения открытия этих клапанов турбины. В случае отключения турбины подача пара должна быть отключена очень быстро, обычно за доли секунды, поэтому запорные клапаны должны работать быстро и надежно.
Испарение воды при высоком давлении — Энергетический баланс в парогенераторе
Парогенератор — вертикальный
Рассчитайте количество теплоносителя первого контура, которое требуется для испарения 1 кг питательной воды в типичном парогенераторе.Предположим, что потери энергии отсутствуют, это всего лишь идеализированный пример.
Баланс первого контура
Горячий теплоноситель первого контура ( вода, 330 ° C; 626 ° F; 16 МПа ) закачивается в парогенератор через вход первого контура. Теплоноситель первого контура выходит из (вода 295 ° C; 563 ° F; 16 МПа) из парогенератора через выпускное отверстие первого контура.
ч _{I, вход} = 1516 кДж / кг
=> Δh _I = -206 кДж / кг
ч _{I, выход} = 1310 кДж / кг
Остаток питательной воды
Температурные градиенты в типичном парогенераторе PWR.
Питательная вода ( вода 230 ° C; 446 ° F; 6,5 МПа ) закачивается в парогенератор через вход питательной воды. Питательная вода (вторичный контур) нагревается от ~ 230 ° C 446 ° F до точки кипения этой жидкости (280 ° C; 536 ° F; 6,5 МПа) . Затем питательная вода испаряется, и сжатый пар (насыщенный пар 280 ° C; 536 ° F; 6,5 МПа) покидает парогенератор через выпускное отверстие для пара и направляется в паровую турбину.
ч _{II, вход} = 991 кДж / кг
=> Δh _II = 1789 кДж / кг
ч _{II, выход} = 2780 кДж / кг
Весы парогенератора
Поскольку разница в удельных энтальпиях для теплоносителя первого контура меньше, чем для питательной воды, очевидно, что количество теплоносителя первого контура будет выше 1 кг.Для производства 1 кг насыщенного пара из питательной воды требуется около 1789/206 x 1 кг = 8,68 кг теплоносителя первого контура.
Изобарическое добавление тепла
Цикл Ренкина — Ts Диаграмма
Подвод изобарического тепла (в теплообменнике — котле) — На этой фазе (между состоянием 2 и состоянием 3) происходит теплопередача при постоянном давлении жидкому конденсату от внешнего источника, поскольку камера открыта для входа и выхода. Питательная вода (вторичный контур) нагревается до точки кипения (2 → 3a) этой жидкости, а затем испаряется в котле (3a → 3).Добавленное чистое тепло определяется как Q _{добавить} = H ₃ — H ₂
От клапанов турбины до конденсатора — расширение
Цикл Ренкина — Ts диаграмма
Как правило, большинство из атомных электростанций эксплуатируют многоступенчатых конденсационных паровых турбин . В этих турбинах ступень высокого давления получает пар (этот пар является почти насыщенным паром — x = 0,995 — точка C на рисунке; 6 МПа ; 275.6 ° C) из парогенератора и выводят его в сепаратор-подогреватель влаги (MSR — точка D). Пар необходимо повторно нагреть, чтобы избежать повреждений, которые могут быть нанесены лопаткам паровой турбины паром низкого качества. Высокое содержание капель воды может привести к быстрому удару и эрозии лопастей, что происходит при попадании конденсированной воды на лопасти. Для предотвращения этого в паропроводе, ведущем к турбине, устанавливаются отводы конденсата. Обезвоженный пар перегревается отборным паром из ступени высокого давления турбины и паром непосредственно из главных паропроводов.
Источник: ТВО — АЭС Олкилуото 3 www.tvo.fi/uploads/julkaisut/tiedostot/ydinvoimalayks_OL3_ENG.pdf
Греющий пар конденсируется в трубах и отводится в систему питательной воды. Подогреватель нагревает пар (точка D), а затем пар направляется в ступень низкого давления паровой турбины, где расширяется (точка от E до F). Затем отработанный пар конденсируется в конденсаторе, и он находится под давлением значительно ниже атмосферного (абсолютное давление 0,008 МПа, ) и находится в частично конденсированном состоянии (точка F), обычно с качеством около 90%.Ступени высокого и низкого давления турбины обычно находятся на одном валу и приводят в действие общий генератор, но имеют разные корпуса. Главный генератор вырабатывает электроэнергию, которая подается в электрическую сеть.
Расширение ступени высокого давления паровой турбины
Ступень высокого давления паровой турбины работает в установившемся режиме с условиями на входе 6 МПа, t = 275,6 ° C, x = 1 (точка C). Пар выходит из этой ступени турбины под давлением 1.15 МПа, 186 ° C и x = 0,87 (точка D). Вычислите разность энтальпии (работа, выполняемая турбиной HP) между этими двумя состояниями.
Энтальпия для состояния C может быть выбрана непосредственно из таблиц пара, тогда как энтальпия для состояния D должна быть рассчитана с использованием качества пара:
ч _{1, влажный} = 2785 кДж / кг
h _{2, влажный} = h _{2, s} x + (1 — x) h _{2, l} = 2782.0,87 + (1 — 0,87). 790 = 2420 + 103 = 2523 кДж / кг
Δh = 262 кДж / кг = W _HP
Изэнтропическое расширение
Цикл Ренкина — Ts Диаграмма
Изэнтропическое расширение (расширение в паровой турбине) — Пар из котла адиабатически расширяется из состояния 3 в состояние 4 в паровой турбине для выполнения работы, а затем сбрасывается в конденсатор (частично конденсируется). Пар действительно воздействует на окружающую среду (лопасти турбины) и теряет количество энтальпии, равное работе, которая покидает систему.Работа, выполняемая турбиной, определяется как W _T = H ₄ — H ₃ . И снова энтропия не изменилась.
От конденсатора к конденсатным насосам — Конденсация
В главном конденсаторе конденсируется отработанный пар из ступеней низкого давления главной турбины, а также из системы сброса пара. Отработанный пар конденсируется, проходя по трубкам с водой из системы охлаждения.
Давление внутри конденсатора определяется температурой окружающего воздуха (т.е. температурой воды в системе охлаждения) и паровыми эжекторами или вакуумными насосами , которые отбирают газы (неконденсируемые) из поверхностного конденсатора и выбросить их в атмосферу.
Наименьшее возможное давление в конденсаторе — это давление насыщения, соответствующее температуре окружающей среды (например, абсолютное давление 0,008 МПа, соответствует 41.5 ° С ). Обратите внимание, что всегда существует разница температур (около ΔT = 14 ° C ) между температурой конденсатора и температурой окружающей среды, которая возникает из-за конечных размеров и эффективности конденсаторов. Поскольку ни один из конденсаторов не является теплообменником с 100% эффективностью, всегда существует разница температур между температурой насыщения (вторичная сторона) и температурой хладагента в системе охлаждения. Кроме того, имеется конструктивная неэффективность, которая снижает общий КПД турбины.В идеале пар, выпускаемый в конденсатор, должен иметь без переохлаждения . Но настоящие конденсаторы предназначены для переохлаждения жидкости на несколько градусов Цельсия, чтобы избежать кавитации на всасывании в конденсатных насосах. Но это переохлаждение увеличивает неэффективность цикла, потому что для повторного нагрева воды требуется больше энергии.
Снижение давления на выхлопе турбины увеличивает чистую работу за цикл, но также снижает паросодержание выходящего пара.
Цель поддержания минимально возможного давления выхлопных газов турбины является основной причиной включения конденсатора в тепловую электростанцию.Конденсатор создает вакуум, который максимизирует энергию, извлекаемую из пара, что приводит к значительному увеличению чистой работы и теплового КПД. Но и этот параметр (давление в конденсаторе) имеет свои технические пределы:
Снижение давления выхлопных газов турбины снижает качество пара (или долю сухости). В какой-то момент расширение необходимо прекратить, чтобы избежать повреждений, которые могут быть нанесены лопаткам паровой турбины паром низкого качества.
Снижение давления на выхлопе турбины значительно увеличивает удельный объем отработанного пара, что требует огромных лопаток в последних рядах ступени низкого давления паровой турбины.
В типичной паровой турбине отработанный пар конденсируется в конденсаторе, и он находится под давлением значительно ниже атмосферного (абсолютное давление 0,008 МПа, , что соответствует 41,5 ° C). Этот пар находится в частично конденсированном состоянии (точка F), обычно его качество составляет около 90%. Обратите внимание, что давление внутри конденсатора также зависит от окружающих атмосферных условий:
температура, давление и влажность воздуха при охлаждении в атмосферу
Температура воды и расход в случае охлаждения в реку или море
Повышение температуры окружающей среды вызывает пропорциональное увеличение давления отработанного пара ( ΔT = 14 ° C, обычно является постоянным), следовательно, термический КПД системы преобразования энергии снижается.Другими словами, электрическая выходная мощность электростанции может изменяться с окружающими условиями , в то время как тепловая мощность остается постоянной.
Конденсированный пар (теперь называемый конденсатом) собирается в горячем колодце конденсатора. Нагревательный колодец конденсатора также обеспечивает емкость для хранения воды, которая требуется для эксплуатационных целей, например, для подпитки питательной воды. Конденсат (насыщенная или слегка переохлажденная жидкость) подается в конденсатный насос, а затем перекачивается конденсатными насосами в деаэратор через систему подогрева питательной воды.Конденсатные насосы повышают давление обычно примерно до p = 1-2 МПа. Обычно имеется четыре центробежных конденсатных насоса на одну треть производительности с общими всасывающими и напорными коллекторами. Обычно работают три насоса, один в резерве.
Изобарический отвод тепла
Изобарический отвод тепла (в теплообменнике) — На этой фазе цикл завершается процессом с постоянным давлением, в котором тепло отводится от частично конденсированного пара. Происходит передача тепла от пара к охлаждающей воде, протекающей в охлаждающем контуре.Пар конденсируется, и температура охлаждающей воды повышается. Отводимое чистое тепло определяется как Q _re = H ₄ — H ₁
От конденсатных насосов к насосам питательной воды — регенерация тепла
Конденсат из насосов конденсата затем проходит через несколько ступеней нагревателей питательной воды низкого давления , в которых температура конденсата повышается за счет передачи тепла от пара, отбираемого из турбин низкого давления.Обычно в каскад включаются три или четыре ступени подогревателей питательной воды низкого давления. Конденсат выходит из нагревателей питательной воды низкого давления примерно при p = 1 МПа, t = 150 ° C и поступает в деаэратор . Основная конденсатная система также содержит систему механической очистки конденсата от примесей. Подогреватели питательной воды саморегулирующиеся. Это означает, что чем больше расход питательной воды, тем выше скорость поглощения тепла паром и тем больше расход отводимого пара.
В паропроводах отборного пара между нагревателями питательной воды и турбиной установлены обратные клапаны. Эти обратные клапаны предотвращают обратный поток пара или воды в случае отключения турбины, что вызывает быстрое снижение давления внутри турбины. Любая вода, попадающая в турбину таким образом, может серьезно повредить лопасти турбины.
Регенерация тепла
Процесс регенерации тепла значительно увеличивает тепловой КПД паровой турбины за счет уменьшения количества топлива , которое необходимо добавить в котел.Этот процесс известен как регенерация тепла , и для этой цели можно использовать множество регенераторов тепла . Иногда инженеры используют термин экономайзеры , которые представляют собой теплообменники, предназначенные для снижения энергопотребления, особенно в случае предварительного нагрева жидкости . С другой стороны, процесс отвода пара из турбины в определенной точке ее расширения и использования этого пара для нагрева питательной воды, подаваемой в котел, известен как стравливание , и следует отметить небольшой объем работы, Вт _T, теряется турбиной.
Как видно из статьи «Парогенератор», питательная вода (вторичный контур) на входе в парогенератор может иметь температуру около ~ 230 ° C (446 ° F) , а затем нагревается до температуры кипения этого жидкость (280 ° C; 536 ° F; 6,5 МПа) и испарилась. Но конденсат на выходе из конденсатора может иметь температуру около 40 ° C , поэтому регенерация тепла в типичном PWR значительна и очень важна:
Регенерация тепла увеличивает тепловой КПД, поскольку большая часть теплового потока в цикл происходит при более высокой температуре.
Регенерация тепла вызывает уменьшение массового расхода, особенно через ступени низкого давления паровой турбины, следовательно, КПД изэнтропической турбины низкого давления увеличивается. Обратите внимание, что на последней стадии расширения пар имеет очень большой удельный объем, что требует больших лопаток последней ступени.
Регенерация тепла приводит к повышению качества рабочего пара, так как стоки расположены на периферии корпуса турбины, где концентрация капель воды выше.Улучшенный дренаж турбины означает меньше проблем с эрозией лопаток.
Деаэратор
Принципиальная схема типичного деаэратора лоткового типа. Источник: wikipedia.org Лицензия: CC BY-SA 3.0
В общем, деаэратор — это устройство, которое используется для удаления кислорода и других растворенных газов из питательной воды в парогенераторы. Деаэратор является частью системы подогрева питательной воды. Обычно он располагается между последним нагревателем низкого давления и подкачивающими насосами питательной воды.В частности, растворенный кислород в парогенераторе может вызвать серьезные коррозионные повреждения из-за прикрепления к стенкам металлических трубопроводов и другого металлического оборудования и образования оксидов (ржавчины). Кроме того, растворенный диоксид углерода соединяется с водой с образованием угольной кислоты, которая вызывает дальнейшую коррозию.
В деаэраторе конденсат нагревается до состояния насыщения обычно паром, отводимым из паровой турбины. Отводимый пар смешивается в деаэраторе с помощью системы распылительных форсунок и каскадных тарелок, между которыми просачивается пар.Любые растворенные газы в конденсате высвобождаются в этом процессе и удаляются из деаэратора путем отвода в атмосферу или в главный конденсатор. Непосредственно под деаэратором находится резервуар для хранения питательной воды , в котором хранится большое количество питательной воды в условиях, близких к насыщению. В случае аварийного останова турбины эта питательная вода может подаваться в парогенераторы для поддержания необходимого запаса воды во время переходного режима. Деаэратор и резервуар для хранения обычно расположены на большой высоте в машинном зале, чтобы обеспечить достаточный чистый положительный напор на всасывании (NPSH) на входе в насосы питательной воды. NPSH используется для измерения того, насколько близок флюид к условиям насыщения. Понижение давления на стороне всасывания может вызвать кавитацию . Такое расположение сводит к минимуму риск кавитации в насосе.
От насосов питательной воды к парогенератору
Система насосов питательной воды обычно состоит из трех параллельных линий ( 3 × 50% ) насосов питательной воды с общими всасывающими и нагнетательными коллекторами. Каждый насос питательной воды состоит из бустера и основного насоса питательной воды.Насосы питательной воды (обычно приводимые в действие паровыми турбинами) повышают давление конденсата (~ 1 МПа) до давления в парогенераторе (~ 6,5 МПа).
Бустерные насосы обеспечивают необходимое давление всасывания основного насоса питательной воды. Эти насосы (оба насоса питательной воды) обычно представляют собой насосы высокого давления (обычно центробежного типа), которые всасывают воду из резервуара для хранения деаэраторной воды, который установлен непосредственно под деаэратором, и питают основные насосы питательной воды.Выходящая из насосов питательной воды вода проходит через нагреватели питательной воды высокого давления , , попадает в защитную оболочку, а затем в парогенераторы.
Поток питательной воды к каждому парогенератору регулируется с помощью регулирующих клапанов ( FRVs ) в каждой линии питательной воды. Регулятор автоматически управляется уровнем парогенератора, расходом пара и расходом питательной воды.
Нагреватели питательной воды высокого давления нагреваются отборным паром из турбины высокого давления HP Turbine.Сливы от нагревателей питательной воды высокого давления обычно направляются в деаэратор.
Парогенератор — вертикальный
Питательная вода ( вода, 230 ° C; 446 ° F; 6,5 МПа, ) закачивается в парогенератор через вход питательной воды. В парогенераторе питательная вода (вторичный контур) нагревается от ~ 230 ° C 446 ° F до точки кипения этой жидкости (280 ° C; 536 ° F; 6,5 МПа) . Затем питательная вода испаряется, и пар под давлением ( насыщенный пар 280 ° C; 536 ° F; 6,5 МПа) покидает парогенератор через выпускное отверстие для пара и направляется в паровую турбину, тем самым завершая цикл.
Изэнтропическое сжатие
Изэнтропическое сжатие (сжатие в центробежных насосах) — Жидкий конденсат адиабатически сжимается из состояния 1 в состояние 2 центробежными насосами (обычно конденсатными насосами, а затем насосами питательной воды). Жидкий конденсат перекачивается из конденсатора в котел более высокого давления. В этом процессе окружающая среда воздействует на жидкость, увеличивая ее энтальпию (h = u + pv) и сжимая ее (увеличивая давление). С другой стороны, энтропия остается неизменной.Работа, необходимая для компрессора, определяется по W _Насосы = H ₂ — H ₁ .
Парогенератор
— обзор
8.4 Выводы
Парогенераторы являются критически важным компонентом атомных электростанций как с точки зрения работоспособности, так и с точки зрения безопасности. Они служат для охлаждения первого контура и, следовательно, активной зоны ядерного топлива. Они также производят пар, приводящий в действие турбины, вырабатывающие электричество.С точки зрения безопасности риски, связанные с повреждением этих компонентов, включают потерю герметичности второго барьера (SGTR, утечки в дренажных каналах или трубах, отходы резервуара) или ухудшение охлаждения топлива из-за недоступности парогенератора. По своей конструкции это компонент, предназначенный для довольно жестких условий эксплуатации с тепловыми потоками, теплообменами, средами кипения, условиями щелей и тонкими материалами для пучка труб. Неудивительно, что коррозия, с различными формами возникновения, была серьезной проблемой для этих компонентов с высокими промышленными ставками и безопасностью.
Эти проблемы послужили поводом для многих изменений в конструкции парогенератора (например, геометрия опорной плиты для труб и марка стали, глубина щелей, процесс расширения трубы до трубной решетки, сорта материала для труб) и методов эксплуатации с более строгими химическими требованиями с течением времени. . Такое развитие отложило повреждение от коррозии до более поздних стадий эксплуатации, хотя устойчивость парогенераторов к коррозии не может быть полностью гарантирована.
Значительные усилия были приложены для понимания феноменологии различных потенциальных коррозионных повреждений, но в настоящее время не было найдено решений для всех из них.Еще предстоит большая исследовательская работа для оценки критических элементов, необходимых для решения этих проблем на вторичной стороне. Возобновление интереса к исследованиям деградации парогенераторов, похоже, появляется в связи с новыми зарегистрированными событиями в полевых условиях или проблемами долгосрочной эксплуатации.
В конце концов, наиболее эффективным решением для предотвращения коррозии парогенераторов остается хорошая производственная конструкция и качество, а также точный контроль как химического состава, так и чистоты компонентов вторичной стороны.В частности, более устойчивая или устойчивая конструкция и материалы не могут привести к ослаблению характеристик водно-химического режима при длительной эксплуатации. Наконец, как постоянно напоминает нам опыт эксплуатации, устойчивость к коррозии — это иллюзия. Соответственно, вышеупомянутые меры предосторожности должны дополняться надежным и регулярным неразрушающим контролем.
Строительство парогенератора
Змеевики поставляются с высоким давлением, высокой температурой. пар из главного котла.
Подъем пара
Качество топлива
Котлы обычно работают на мазуте. Если это необходимо из-за недостаточного количества пара для нагрева топлива, для использования дизельного топлива или другого топлива с более низкой вязкостью, следует использовать одинарную струйную горелку с наименьшим доступным наконечником. Если такой возможности нет, то можно использовать самый маленький наконечник для распыления пара или с помощью пара при условии, что паровые соединения закрыты. Котел должен вернуться к работе на мазуте, как только будет достигнуто соответствующее давление нагрева пара.
Продувка
Если горелка не загорается или происходит пропадание пламени, важно, чтобы топка была визуально осмотрена на предмет несгоревшего топлива и продувалась, прежде чем предпринимать какие-либо попытки повторно зажечь горелку. Если топка котла или топки оборудованы автоматическими системами продувки, они должны быть полностью работоспособными. Если печь или печи не оборудованы системами автоматической продувки или они не работают, то перед зажиганием горелки и в каждом последующем случае перед повторным зажиганием горелки или горелок необходимо продуть топочные пространства с помощью вентиляторов с принудительной тягой. дать минимум пять полных смен топочного воздуха.
Ручной обжиг
Если необходимо прибегнуть к ручному обжигу, процедура должна соответствовать инструкциям производителя и согласована с техническим отделом соответствующего административного офиса.
Обжиг
Процедура обжига должна соответствовать инструкциям производителя. Нагревание должно быть постепенным и равномерным, начиная с одной горелки с использованием самого маленького из имеющихся наконечников. Обычно для подъема пара следует отводить шесть часов, но в случаях, когда проводился ремонт огнеупора или деталей, находящихся под давлением, этот период следует продлить до 24 часов с использованием альтернативных регистров.
Поток через пароперегреватели
Поток пара через пароперегреватели должен поддерживаться постоянно. В экстренных случаях, когда пар требуется в кратчайшие сроки, необходимо соблюдать инструкции производителя котла.
Удаление воздуха
На протяжении всего процесса повышения пара необходимо обеспечить удаление всего воздуха из котла. Это должно выполняться исключительно с помощью специального воздуховыпускного крана или, если он не установлен, с помощью крана парового манометра.Ни при каких обстоятельствах паровые патрубки стаканов указателя уровня воды не должны использоваться для вентиляции.
Связанная информация:
Порядок эксплуатации судовых паровых турбин

Паровая турбина до недавнего времени была предпочтительным вариантом для очень больших силовые судовые двигательные установки. Его преимущества: небольшая вибрация или ее отсутствие, низкий уровень вес, минимальная занимаемая площадь и низкие эксплуатационные расходы — все это значительный.Кроме того, может быть предусмотрена турбина на любую мощность. рейтинг, вероятно, потребуется для морской силовой установки.
Подробнее …..
Импульсная паровая турбина и реактивная паровая турбина

Паровая турбина — это устройство для получения механической работы от энергия, хранящаяся в паре. Есть два основных типа турбин: импульсные и реактивные. Названия относятся к типу силы, которая действует на лезвия, чтобы повернуть турбинное колесо.
Подробнее …..
Управление и защита турбины

Система защиты турбины поставляется со всеми установками для предотвращения повреждений в результате внутренней неисправности турбины или неисправности некоторое сопутствующее оборудование.В системе приняты меры для остановите турбину с помощью аварийного останова и электромагнитного клапана.
Подробнее …..
Различные зубчатые передачи турбин — Эпициклические зубчатые передачи, косозубые зубчатые передачи, гибкие муфты и поворотные механизмы.

Цилиндрические шестерни используются много лет и остаются частью большинства систем зубчатой передачи. Эпициклические шестерни с их компактная, легкая, конструкция все чаще используется в морской трансмиссии.
Подробнее …..
Конструкция парогенератора — принцип работы

Паро-парогенераторы производят насыщенный пар низкого давления для бытовых и других нужд.Они используются вместе с водотрубные котлы для создания вторичного контура пара, исключающего возможное загрязнение питательной воды первого контура. .
Подробнее …..
Комбинированная паровая турбина для морского применения

Компаундирование — это разделение на две или более ступеней изменения давления пара или скорости через турбину. Компаундирование давления импульсной турбины — это использование ряда ступеней сопла и лопатки для постепенного снижения давления пара..
Подробнее …..
Связанная информация:
Требования к различным типам котлов на борту грузовых судов
Техника безопасности при работе с судовым котлом
Общее устройство судового котла
Водотрубные котлы
Пожарные котлы
Применение котельных опор
Процесс горения — подача воздуха
Горелки различных конструкций
Чистота питательной воды котла
Очистка питательной воды котла
Пар в парогенератор
Процесс горения — подача мазута
Клапаны предохранительные
Указатели уровня воды
Котлы двойного испарения
Теплообменники выхлопных газов
Меры предосторожности
Судовое оборудование — полезные теги
Судовые дизельные двигатели || Парогенераторная установка || Система кондиционирования воздуха || Сжатый воздух || Морские аккумуляторы || Грузовой рефрижератор || Центробежный насос || Различные кулеры || Аварийное электроснабжение || Теплообменники выхлопных газов || Система подачи || Насос для откачки сырья || Измерение расхода || Четырехтактные двигатели || Форсунка || Топливная масляная система || Обработка мазута || Коробки передач || Губернатор || Морская инсинератор || Фильтры смазочного масла || Двигатель MAN B&W || Судовые конденсаторы || Сепаратор нефтесодержащих вод || Устройства защиты от превышения скорости || Поршень и поршневые кольца || Прогиб коленчатого вала || Судовые насосы || Различные хладагенты || Очистные сооружения || Винты || Электростанции || Пневматическая система запуска || Паровые турбины || Рулевой механизм || Двигатель Sulzer || Зубчатая передача турбины || Турбокомпрессоры || Двухтактные двигатели || Операции UMS || Сухой док и капитальный ремонт || Критическое оборудование || Палубное оборудование и грузовые механизмы || Управление и приборы || Противопожарная защита || Безопасность в машинном отделении ||

Машинные отделения.com о принципах работы, конструкции и эксплуатации всей техники предметы на корабле, предназначенные в первую очередь для инженеров, работающих на борту, и тех, кто работает на берегу. По любым замечаниям, пожалуйста Свяжитесь с нами
Copyright © 2010-2016 Machinery Spaces.com Все права защищены.
Условия использования
Ознакомьтесь с нашей политикой конфиденциальности || Домашняя страница ||
Генератор
(пар) — оборудование энергетической зоны
1.0 Цель
Power Zone Equipment, Inc. Политика конфиденциальности данных
Политика, изложенная ниже, описывает личные данные, которые может собирать Power Zone Equipment, то, как Power Zone Equipment использует и защищает эти данные, и кому мы можем их передавать. Эта политика предназначена для уведомления физических лиц о личных данных в целях соблюдения законов и нормативных актов о конфиденциальности данных юрисдикций, в которых работает Power Zone Equipment.
Power Zone Equipment призывает наших сотрудников, независимых подрядчиков, клиентов, поставщиков, коммерческих посетителей, деловых партнеров и другие заинтересованные стороны ознакомиться с этой политикой.Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любыми другими способами, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные. как описано в этой политике.
2.0 Персональные данные
Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment.Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment, персональные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компания, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях. Иногда мы можем собирать дополнительные персональные данные, которые вы добровольно предоставляете, включая, помимо прочего, название должности, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.
3.0 Использование личных данных
Веб-сайт
Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и постановлениями соответствующей юрисдикции для поддержки наших отношений с вами:
мы можем передавать личные данные нашим аффилированным лицам, чтобы лучше понять потребности вашего бизнеса и способы улучшения наших продуктов и услуг;
мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборке или обработке личных данных в связи с услугами, связанными с нашими деловыми отношениями;
мы (или третье лицо от нашего имени) можем использовать личные данные, чтобы связаться с вами по поводу предложения оборудования Power Zone для поддержки вашего бизнеса или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
мы можем использовать личные данные для маркетинговой и рекламной деятельности.
Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или исследования рынка), мы будем уважать ваш выбор. Мы не продаем ваши персональные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, указанных в настоящей политике. Power Zone Equipment будет хранить ваши персональные данные до тех пор, пока вы поддерживаете отношения с клиентами с Power Zone Equipment и / или если вы зарегистрировались для получения маркетинговых или иных сообщений от Power Zone Equipment, до тех пор, пока вы не потребуете, чтобы мы удалили такие персональные данные. .
4.0 Сторонние поставщики услуг
Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для оказания помощи в размещении или иным образом выступая в качестве обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов, а также для предоставления других услуг. Power Zone Equipment может раскрывать предоставленные вами персональные данные этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших персональных данных. Кроме того, в соответствии с законами и нормативными актами соответствующей юрисдикции Power Zone Equipment может раскрывать личные данные, если такое раскрытие:
— использование персональных данных для дополнительной цели, которая напрямую связана с первоначальной целью, для которой персональные данные были собраны;
необходим для подготовки, согласования и исполнения договора с вами;
требуется законом, компетентными государственными или судебными органами;
необходим для обоснования или сохранения судебного иска или защиты;
является частью корпоративной реструктуризации, продажи активов, слияния или продажи; или,
Код
необходим для предотвращения мошенничества или других незаконных действий, таких как умышленные атаки на системы информационных технологий Power Zone Equipment.
5.0 Международная передача данных
Для наших клиентов в Швейцарии и Европейском союзе (ЕС) обратите внимание, что компания Power Zone Equipment находится в США. Если вы используете наши веб-сайты или веб-порталы, либо вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут поддерживать и / или управлять нашим веб-сайтом) в США и других странах и может быть передана третьим лицам. вечеринки, которые могут быть расположены в любой точке мира.Хотя сюда могут входить получатели информации, находящиеся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и / или местоположению. В частности, для передачи данных за пределы ЕС, Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы недвусмысленно соглашаетесь на передачу вашей личной информации и другой информации в США и другие страны для целей и использования, описанных в настоящем документе.
6.0 Автоматический сбор неличных данных
Когда вы заходите на веб-сайты или веб-порталы Power Zone Equipment, мы можем автоматически (то есть не путем регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время нахождения на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими филиалами по всему миру и поставщиками соответствующих услуг для мониторинга привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка выполняется анонимно и по усмотрению Power Zone Equipment.
7.0 Прочие онлайн-данные
Кроме того, некоторые технические онлайн-приложения или другие способы взаимодействия с Power Zone Equipment могут потребовать ввода коммерческих и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если в Power Zone Equipment не указано, что вы хотите, чтобы эта информация была удалена с сервера Power Zone Equipment, такая информация может быть сохранена в Power Zone Equipment и использована для будущих коммерческих коммуникаций.Запрос на удаление этой информации может быть сделан по контактной информации, указанной ниже. Power Zone Equipment будет принимать все разумные меры предосторожности, чтобы гарантировать, что никакая такая информация не будет предоставлена или разглашена другим третьим лицам, за исключением, если применимо, тех третьих сторон, которые выполняют хостинг, обслуживание и связанные с этим услуги сайта.
8.0 «Файлы cookie» — информация, автоматически сохраняемая на вашем компьютере
Файлы cookie — это информация, которая автоматически сохраняется на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт (-ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в форме «файлов cookie», чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта (-ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и постановлений соответствующих юрисдикций в отношении файлов cookie.
9,0 Дети
Power Zone Equipment не будет сознательно собирать личные данные детей младше 18 лет.Веб-сайт (-ы) Power Zone Equipment не предназначен для лиц младше 18 лет
10.0 Безопасность и целостность данных
Power Zone Equipment будет принимать разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.
Power Zone Equipment будет использовать личные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.Хотя Power Zone Equipment будет принимать разумные меры для обеспечения того, чтобы личные данные соответствовали его предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.
11.0 Ссылки на другие веб-сайты
Веб-сайты
Power Zone Equipment могут содержать «ссылки» на веб-сайты, принадлежащие третьим сторонам и управляемые ими. Получив доступ к этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете подчиняться политике конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете посторонним третьим лицам.
12.0 Сохранение данных
В целом, Power Zone Equipment будет хранить личные данные только столько времени, сколько необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment, или в соответствии с другими требованиями законов и постановлений конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты с оборудованием Power Zone, включая любые инструменты для оборудования Power Zone, доступные через наши веб-сайты.После прекращения действия такой авторизации ваши личные данные, связанные с использованием веб-сайтов Power Zone Equipment, будут удалены.
13.0 Доступ к данным и исправление
По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к личным данным, которые она хранит о них. Кроме того, Power Zone Equipment будет принимать разумные меры, чтобы позволить отдельным лицам исправлять, изменять или удалять информацию, которая, как доказано, является неточной или неполной. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить личные данные Power Zone Equipment о человеке, физическое лицо должно связаться со следующим:
ТЕЛЕФОН: + 1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]
14.0 Права ЕС на конфиденциальность данных
Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС по защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление ваших личных данных Power Zone Equipment.
В той мере, в какой это требуется применимым законодательством, Power Zone Equipment будет предоставлять физическим лицам разумный доступ к личным данным, которые Power Zone Equipment хранит о них, и будет принимать разумные меры, позволяющие таким лицам исправлять, изменять или удалять информацию, которая хранится в Power Zone Equipment. их. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить личные данные, которые Power Zone Equipment хранит о физическом лице, физическое лицо должно связаться с его или ее коммерческим представителем Power Zone Equipment или связаться с нами по следующему адресу электронной почты: sales @ powerzone.com.
Если у вас есть комментарий, вопрос или жалоба относительно того, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу на обработку своих личных данных в органы по защите данных ЕС (DPA). Следующая ссылка может помочь вам найти подходящий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.
15.0 Изменения в этой Политике
Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment разместит пересмотренную политику на нашем веб-сайте.
16.0 Вопросы и комментарии
Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), свяжитесь с + 1-719-754-1981 или sales @ powerzone.com
Парогенераторы
| Clayton
Мощный парогенератор Clayton — это самый компактный, эффективный, быстрый и безопасный способ производства пара высокого качества в мире.

Парогенератор Clayton постоянно совершенствуется с 1930 года. сильно отличается от традиционного дымогарного котла, который представляет собой знакомый образ котла с паровым поездом в прошлом. В дымогарном котле нагревается большое количество воды и стали для образования пара.В парогенераторе Clayton небольшое количество воды и стали нагревается для получения пара .

Базовая концепция конструкции приводит к созданию паровой машины с ошеломляющими преимуществами для современного мира. Парогенератор Clayton — лучший паровой котел, доступный для всех паровых применений. — предпочтительный выбор профессиональных инженеров-термодинамиков, а также многих перспективных компаний и организаций мира, использующих пар в своем производстве или технологических процессах.
Принцип действия
Основной принцип работы парогенератора Clayton изобретателен и прост.

Вода перекачивается через внутреннюю часть подогреваемой спиральной трубы небольшого диаметра, так что холодная вода идет с одного конца, а пар высокого давления выходит с другого.
Парогенератор Clayton состоит из трех основных компонентов, специально разработанных для этой цели.Питательная вода для котла перекачивается с помощью специально разработанного насоса Clayton , который нагнетает воду через одиночный непрерывный спиральный нагревательный змеевик Clayton.

От выхода змеевика поток направляется в высокоэффективный центробежный сепаратор Clayton .
Эта концепция спирального змеевика с принудительной циркуляцией производит пар, почти полностью насыщенный сухим. Отделенная вода всегда рециркулирует в системе парогенератора Clayton.

Преимущества
Концепция конструкции спирального змеевика с принудительной циркуляцией парогенератора Clayton обеспечивает выдающиеся преимущества для пользователя.
Высокая эффективность
Очень высокий КПД — это наиболее очевидное преимущество малых размеров из-за низких тепловых потерь на излучение и конвекцию. Кроме того, тепловой поток идет в направлении, противоположном потоку воды через змеевик, и этот принцип противотока оптимизирует теплопередачу, что приводит к низким эксплуатационным расходам.
Малый размер
Компактный дизайн означает, что для полной котельной Clayton требуется минимум места.
Для нового здания затраты на установку снижаются, и на существующем заводе система Clayton может быть легко установлена в доступном пространстве, а небольшой вес позволяет размещать систему даже на верхнем этаже.
Быстрый старт
Пуск из полностью холодного состояния занимает пять минут. Расход топлива для прогрева сведен к минимуму, и установка может быть отключена, когда оператор уходит в конце рабочего дня.Поэтому парогенератор Clayton идеально подходит для использования в качестве вспомогательного или резервного котла.
Безопасность
Взрыв пара невозможен. Это опасность, связанная с низким уровнем воды в других типах бойлеров, в которых хранится большой объем горячей воды. Парогенератор Clayton не имеет уровня воды и не хранит большой объем воды, поэтому опасность полностью исключена.
Высококачественный пар
Качество пара является наилучшим из доступных для всех типов бойлеров и составляет не менее 99.5% сухого насыщения при всех паровых нагрузках. Это снижает количество воды и примесей, попадающих в технологический процесс, и обеспечивает более высокое энергосодержание технологического пара.
Быстрое реагирование
Чрезвычайно быстрое реагирование на изменение потребности в паре присуще конструкции с принудительной циркуляцией. Парогенератор Clayton будет быстро наращивать мощность и непрерывно работать с максимальной производительностью пара без сбоев.
Низкая продувка
Продувка, которая необходима для предотвращения накопления примесей во всех котельных системах, чрезвычайно мала в конструкции Clayton.Это позволяет экономить топливо, химикаты и воду.
Полностью автоматический
Быстрый запуск и быстрое реагирование можно контролировать автоматически. Все системы Clayton могут быть запущены одним переключателем локально или удаленно, как и любое современное передовое оборудование.
Работа в автоматическом режиме
Благодаря встроенным системам безопасности и автоматическим системам все парогенераторы Clayton могут работать без участия оператора на срок до одной недели.
Низкие эксплуатационные расходы
Одно из практических преимуществ простой концепции дизайна заключается в том, что требования к техническому обслуживанию минимальны. Кроме того, все компоненты разрабатывались и улучшались в течение многих лет, чтобы сделать парогенератор Clayton самым надежным паровым котлом, доступным на сегодняшний день.
S A V E S F U E L — S A V E S S P A C E —
С А В Е С Т И М Е — С А В Е С М О Н Е И
Паровые системы
Clayton Steam Systems проектирует самую компактную, надежную и эффективную паровую установку, доступную на сегодняшний день, и достаточно гибкую, чтобы поставляться во многих различных формах .
No related posts.

Модель парогенератора	Сечение жилы кабеля, мм²
ПЭЭ-15	10
ПЭЭ-30	10
ПЭЭ-50	16
ПЭЭ-100	70
ПЭЭ-150	95
ПЭЭ-200	120
ПЭЭ-250	120
