Фотореле для уличного освещения: выбор, схемы установки

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Содержание статьи

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света.

Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля.

Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.





Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

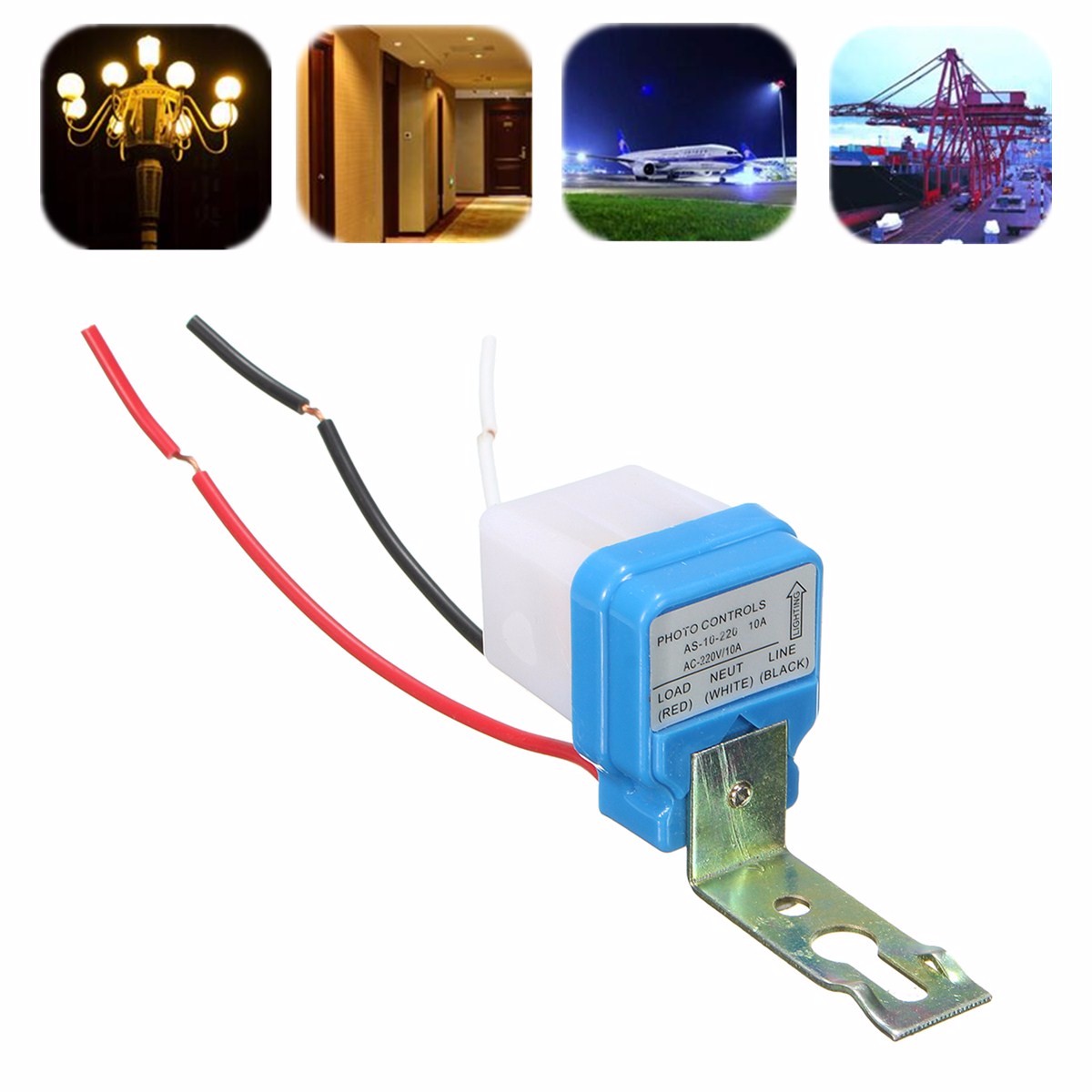

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.



Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет.

На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Фотореле для уличного освещения

Содержание статьи

Чтобы разобраться, как работает фотореле, необходимо понять принцип работы этого регулятора освещения. Работа устройства основана на замыкании контактов при недостаточном количестве проходящих через датчик световых лучей.

Фотореле для уличного освещения

Что такое фотореле, принцип работы

Устройство оснащено специальным выносным или встроенным датчиком, который определяет уровень освещенности на улице и необходимость включения системы освещения.

Что такое фотореле, принцип работы

Для того, чтобы обеспечить эффективную работу устройства и защиту от ложного срабатывания, его комплектуют потенциометром (резистором). Каждое устройство также оснащается таймером, с помощью которого можно отрегулировать определенное время дня или ночи, в которое будет включаться свтеорегулятор. При необходимости, можно установить определенный диапазон чувствительности, оптимально подходящий к условиям размещения уличного фотореле.

Типы фотореле для уличного освещения

Производители предлагают разные типы датчиков освещенности, которые различаются между собой конструкций и комплектацией и могут быть применены для различных целей и разных условий окружающей среды. Например, для условий крайнего севера и некоторых промышленных отраслей используются датчики освещенности, которые комплектуются корпусом с повышенным уровнем прочности и стойкости к окружающей среде.

Основные виды фотореле:

• Фотореле с выносным датчиком.
• Устройство с внутренним фотоэлементом. Такой тип оборудования позволяет обеспечить автоматическое включение уличного освещения при наступлении темноты и выключение при восходе солнца — без вмешательства человека. Фотоэлемент расположен в прозрачном корпусе, защищающем устройство от влаги и ультрафиолета, перепадов температур.
• Реле освещенности с внутренним датчиком и таймером. Такой тип устройств дает возможность самостоятельно устанавливать время включения-выключения. Таймеры могут быть дневными, недельными, годовыми. В данном типе устройств можно устанавливать разное время включения в разные дни, например, на выходных недельный таймер может включаться на меньшее время или не включаться вообще.
• Датчики света для уличного освещения с установленным порогом срабатывания датчика. Такой тип реле позволяет регулировать порог, при котором фотоэлемент срабатывает. С помощью небольшого рычага можно установить фотореле на срабатывание при полной темноте или же, наоборот, даже при небольшом затемнении во время дождливой ил снежной погоды.

Применение фотореле для уличного освещения

Фотосенсор включения освещения применяется в бытовых и промышленных целях. Такой тип устройств позволяет обеспечить комфорт и экономичность использования системы освещения. Установить такое оборудование можно в частном или многоэтажном доме, в офисном или торговом здании, промышленном помещении.

Для каких целей будет выгодно применять уличное фотореле:

• Подсветка входа в жилой дом. Световой прожектор с датчиком включается сразу после наступления темноты или в четко определенное время (если устройство укомплектовано таймером).
• Автоматическое освещение промышленных объектов – подсветка входов, въездов, стоянок.
• Включение освещения для офисных и административных зданий.
• Автоматическое включение системы подсветки дорог, мостов, других конструкций и сооружений.

Показатели рабочей нагрузки реле управления уличным освещением зависят от номинальных напряжений системы освещения или других систем, которые подключены к фотореле. Максимальная нагрузка данного оборудования составляет 1-2,3кВт, рабочее напряжение – 220 В, порог срабатывания – до 2000 Лк. Выбор датчика освещенности зависит от параметров системы освещения, которая подключена к устройству.

Преимущества использования датчика освещенности

Отсутствие ручного управления является основным достоинством светильника с датчиком. Независимо от человеческого фактора, площадка перед входом или въездом всегда будет освещена в темное время суток. Фотореле – это один из обязательных компонентов системы «умный дом», выполняя ряд функций по включению системы освещения и других систем (например, орошения газонов).

Преимущества использования автомата включения уличного освещения:

• экономия электричества;
• комфорт эксплуатации;
• возможность применения в других системах;
• отсутствие человеческого вмешательства.

Если у вас есть загородный дом, в котором вы не живете постоянно, вы можете установить фотореле для уличного освещения, которое будет включаться в заданное время, имитируя присутствие хозяев. Такое же устройство можно подключить к системе орошения – чтобы полив включался автоматически в утреннее или вечернее время, поливая газон или огород даже без присутствия владельцев.

Управление уличным освещением

Одним из достоинств световых датчиков является возможность настройки фотореле для уличного освещения в соответствии с требованиями эксплуатации. Применяя современные системы управления освещением, можно обеспечить регулировку яркости и периодичности работы разных источников освещения (число контролируемых приборов может достигать до нескольких тысяч точек). Применение таких систем позволяет экономично потреблять электроэнергию, минимизировать человеческий фактор, снижать световое загрязнение.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Молчаливый помощник: фотореле для уличного освещения

Содержание статьи:

Энерговооруженность человечества возросла за последнее столетие настолько, что актуальной стала проблема экономии электроэнергии.

Человек уже не в состоянии самостоятельно справиться со всеми электроприборами, поэтому все больше доверяет различным устройствам автоматики. И одним из таких устройств, которое можно легко приобрести в любом магазине электротоваров является фотореле для уличного освещения.

Принцип работы фотореле

Фотореле для уличного освещения предназначено для автоматического включения источника света при низком уровне освещенности, что происходит с наступлением темноты, и выключением освещения с наступлением светлого времени суток. Его можно устанавливать практически на все источники света для уличного освещения. Как их выбрать, рассказывается в этой статье.

В любом фотореле есть светочувствительный элемент, который может быть встроенным или выносным. В качестве такого элемента могут применяться фоторезисторы, фотодиоды, газоразрядные светочувствительные элементы.

Свет попадая на светочувствительный элемент, вызывает в нем определенные физические процессы: изменение сопротивления или появление электрического заряда и ЭДС (электродвижущей силы).

За изменением параметров этих процессов следит электронная схема, настроенная на определенный порог срабатывания.

При снижении уровня освещенности сопротивление фоторезистора возрастает, а ЭДС на выводах фотодиода уменьшается. Когда эти параметры достигнут определенного порога, который может регулироваться, электронная схема приводит в действие электромагнитное реле, включающее уличный светильник.

Уличные фонари включаются при снижении освещенности



С наступлением светлого времени суток уровень освещенности датчика повышается, сопротивление фоторезистора уменьшается, а в фотодиодах увеличивается генерируемая ЭДС. Как только эти параметры достигнут определенного порога, происходит срабатывание реле, отключающего освещение.

Технические характеристики фотореле для уличного освещения

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

• Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.
• Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А. Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
• Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
• Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
• Собственная потребляемая мощность в дежурном режиме.В современных фотореле она чрезвычайно мала – 0,1—1 Вт.

Внешний вид фотореле

• Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд.
• Степень защиты оболочки.Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44.
• Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.
• Габаритные размеры и вес.

Типы фотореле для уличного освещения

По расположению датчика освещенности фотореле могут быть:

• Со встроенным датчиком освещенности, смонтированным в корпусе прибора.
• С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля.

Фотореле может совмещаться в одном корпусе с датчиком движения, о нем подробнее тут. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки.

Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет.

Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Фотореле для уличного освещения

Существуют также и более сложные фотореле, совмещенные с цифровыми контроллерами, работающие по определенной программе. В таких устройствах можно задавать программу включения и отключения освещения на каждый день, на неделю, на сезон и т. д. Эти фотореле могут задавать определенные световые сценарии, которые можно запрограммировать собственным интерфейсом с дисплеем либо подключив к компьютеру. Другими словами обеспечивается дистанционное управление, какое оно может быть и как настроить, рассказывается здесь. Возможности таких устройств практически безграничны, но цена тоже может заставить задуматься о целесообразности их применения.

Схема подключения фотореле

Известно, что любой выключатель освещения, а фотореле по своей сути им и является, должен прерывать фазу, идущую на уличный светодиодный светильник. Поэтому на фотореле присутствуют два фазных провода: входящий питающий, который имеет обычно коричневый цвет и коммутируемый выходящий, имеющий, как правил, красный цвет. Кроме этого, само фотореле должно иметь электропитание для работы электронной схемы, поэтому у него есть еще нулевой провод, который имеет почти всегда синий цвет изоляции. На некоторых моделях цвета проводов могут быть другие, но абсолютно все фотореле снабжены схемой подключения, присутствующей на корпусе прибора и паспорте, который должен быть у каждого прибора.

Для подключения фотореле потребуется:

• Фотореле выбранной модели.
• Распределительная коробка, имеющая степень защиты не менее чем у фотореле.
• Клеммы для коммутации проводов.
• Если применяются многожильные провода (типа ПВС), то потребуются обжимные наконечники.

Внимание! Все работы по подключению фотореле должны производиться только при отключенном питающем напряжении.

Схема подключения фотореле

Установка фотореле обычно не вызывает никаких трудностей и заключается в ряде простых операций.

1. В намеченном месте монтируется уличный светильник.
2. Фотореле монтируется в таком месте, чтобы свет от уличного светильника не попадал на фотоэлемент. Обычно это место выше светильника с направленным светом. Если используется светильник рассеянного света, то придется использовать фотореле с выносным датчиком.
3. Вблизи от фотореле монтируется распределительная коробка, в которую заводятся питающий кабель освещения, провода от фотореле и провода от светильника. Питающий кабель имеет два или три проводника: фазу – L (коричневый цвет), рабочий ноль – N(синий цвет) и защитный ноль — PE, которого может и не быть в некоторых проводках. Изоляция защитного нуля имеет желто-зеленый цвет.
4. С концов всех проводов снимается изоляция при помощи ножа или специального съемника изоляции на длину 10—12 мм. Если провода многожильные, то на них одеваются соответствующие площади их поперечного сечения наконечники, которые обжимаются.
5. При помощи клемм коммутируются провода: фазный питающий соединяется с фазным входящим фотореле, нулевой рабочий соединяется с нулевым фотореле и нулевым светильника, фазный выходящий из фотореле соединяется с фазным светильника. Нулевой защитный провод (при его наличии) просто соединяется с соответствующим проводом светильника.
6. После коммутации закрывается крышкой распределительная коробка, подается напряжение и проверяется работа фотореле. Для этого можно затемнить фотоэлемент рукой, но при этом нужно учесть время задержки включения.

Совет. Для соединения проводов лучше всего использовать пружинные клеммы Wago, которые гарантируют качественный контакт, а также очень удобны в монтаже и демонтаже.

Плюсы и минусы фотореле

Применение фотореле для уличного освещения имеет ряд неоспоримых преимуществ:

• Автоматически включаемое с наступлением темноты уличное освещение повышает уровень безопасности.
• Правильно настроенное фотореле позволяет существенно экономить электроэнергию.
• Отсутствует необходимость самостоятельного включения, о котором можно попросту забыть.
• Уличное освещение создает эффект присутствия человека, что отпугивает от несанкционированного проникновения воров на территорию.

Единственным минусом фотореле является то, что это устройство требует дополнительных расходов. Но, учитывая невысокую цену на эти устройства, этим недостатком можно пренебречь.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Схема подключения фотореле для уличного освещения своими руками

Сегодня речь пойдет об устройстве для автоматического включения/выключения осветительных приборов. Официальное его название – фотореле для уличного освещения. Оно значительно упрощает эксплуатацию источников света, создавая тем самым дополнительный комфорт жильцам. Мы рассмотрим самые популярные вопросы об этом приспособлении и узнаем, стоит ли тратиться на подобное оборудование и можно ли правильно своими руками подключить такое устройство.

Что такое фотореле и как оно работает

Люди с давних пор стремятся к автоматизации как на работе, так и в быту. А фотореле – это логическое усовершенствование (разновидность) обычного механического переключателя, иначе называемого сумеречный выключатель или светореле.

Оно служит для автоматического управления электрическими цепями различных источников света, в зависимости от интенсивности наружного освещения. Действующими элементами устройства являются:

• Датчик света. Его фотоэлемент реагирует на изменение уровня освещенности и передает сигнал на реле.
• Реле. Получает информацию от датчика и в соответствии с выставленными параметрами управляет (замыкает/размыкает) электроцепью светильника.

Вот и весь принцип работы фотореле. С помощью специального регулятора на корпусе можно выставлять порог срабатывания прибора. Так можно добиться более или менее раннего включения/отключения света в зависимости от ваших потребностей.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

• Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
• Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

2. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером

Подбираем параметры устройства

Прежде чем купить фотореле, нужно определиться с техническими характеристиками прибора:

1. На какое напряжение оно рассчитано. В большинстве случаев это 220 вольт, импортные модели могут иметь требование на 110 или 127 В. Встречаются приборы на 12 и 24 В (чтобы подключить такие к обычной сети понадобится блок питания). Загляните в щиток, чтобы узнать напряжение вашей сети.
2. Значение максимального тока нагрузки. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
3. Диапазон срабатывания датчика. В стандартном исполнении приборы имеют границы от 5 до 50 Лк (люкс – единица измерения освещенности). Модели подороже обладают более точной регулировкой.
4. Потребление мощности устройства в покое (от 0,1 до 1 Вт) и при срабатывании (от 2 до 10 Вт).
5. Интервал времени (от 15 до 30 сек.) при случайном затемнении фотоэлемента. Если на датчик ненадолго попадет сильная тень или свет фар, это предотвратит ложное срабатывание.
6. Степень защиты корпуса устройства от внешних факторов. Для уличного освещения обычно выбирают с индексом – IP 65 или IP 44, маркировка IP 40 говорит о том, что фотореле можно использовать под открытым небом только с защитным кожухом.
7. Максимально допустимая температура наружного воздуха для нормальной работы фотореле, этот диапазон составляет от -20 до +50 ⁰С.
8. Размеры устройства выбирают в зависимости от месторасположения прибора, габаритов щитка. Нужна ли компактная внешняя часть или это не так важно, все подбирается индивидуально.

Установка фотореле

Перед монтажом системы под управлением фотодатчика следует знать некоторые детали процесса:

1. Выбирая место установки фотореле для уличного освещения учитывайте, чтобы свет от источника не попадал на фотоэлемент.
2. Избегайте мест установки с агрессивной средой (химические и легковоспламеняющиеся, горючие материалы).
3. Не допускается монтаж устройства «вверх ногами». То есть основание должно быть направлено вниз, во избежание попадания воды, пыли и т. п.
4. Убедитесь, что технические характеристики устройства соответствуют параметрам вашей электросети.

Схема подключения

Чтобы своими руками произвести подключение фотореле вы можете обратиться к следующей схеме либо изучить документацию к прибору. В ней или на обратной стороне устройства обязательно должно быть схематичное изображение подключения.

Схема подключения фотореле

Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку. Расцветка выходящих проводов может быть любой, нулевой кабель чаще всего бывает синего цвета, фазный черного или коричневого, а красный – питающий, на лампу. Все соединения проводов рекомендуется производить в распределительной (монтажной) коробке (см. фото ниже), используя специальные зажимы или клемники.

На следующей схеме показано, как правильно подключить фотореле для уличного освещения с датчиком движения. На данной схеме дополнительно присутствует провод заземления (зеленый), выходящий из щита с нулевым и фазным. Датчик движения просто является дополнительным звеном, в цепи разрыва фазы.

Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле

Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения:

Схема фотореле для уличного освещения с выносным датчиком

Блок реле (1) устанавливается в распределительный щит, фотоэлемент (2) крепится снаружи, в месте, исключающем попадание лучей светильника (3) и по возможности затеняющих предметов.

Еще один очень частый вопрос читателей – это подключение фотореле к фонарям с лампами ДРЛ (дуговая ртутная лампа).

Чаще всего такие лампочки устанавливаются в следующие осветительные приборы:

Светильники для ламп ДРЛ

Это могут быть приборы как для освещения городских улиц, так и приусадебных участков (фонари, прожекторы и т. п.). ДРЛ гораздо экономичнее чем лампы накаливания, поэтому их применение для уличного освещения более оправданно, особенно в паре с датчиком движения.

Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА (пускорегулирующий аппарат) либо приобрести светильник со встроенным пускателем.

Схема подключения светильника с лампой ДРЛ

Немного о ценах

Стоимость фотореле на самом деле не так высока. Вот пример ценников на самые популярные модели:

• ФР-601 от 200 до 300 р.
• ФР-602от 300 до 400 р.
• LXP-01 от 240 р.
• LXP-02 от 350 р.
• LXP-03 от 420 р.

Цены на датчики движения:

• IEK от 400 р.
• CAMELION от 350 р.
• ТДМ от 400 р.
• REV RITTER от 550 р.

Это средние цены по России, для разных регионов стоимость может несколько варьироваться. Если вы задались автоматизацией своего жилища, то задумку можно легко воплотить и не слишком разориться при этом.

Вывод

Мы осветили часто встречающиеся вопросы о выборе, принципе действия, разновидностях, схемах подключения и ценах на фотореле. Мы также выяснили, что сделать все это своими руками довольно просто любому человеку, было бы желание и средства. А уж если вы воплотите свою затею в жизнь, то ваши близкие и гости по достоинству оценят всю прелесть современных благ цивилизации.

Фотореле для уличного освещения. Схема подключения фотореле своими руками

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21. 00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения — пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

Шаг 3: Схема подключения реле

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

• Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
• Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
• Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где «земля» подключается через распределительную коробку непосредственно к лампе, минуя прибор.

Оцените статью: Поделитесь с друзьями!

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

• в фоторезисторах под воздействием света изменяется показатель сопротивления;
• фототранзисторы при попадании лучей регулируют электрический сигнал;
• в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
• фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
• в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.

Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

• классу защиты;
• рабочему напряжению;
• мощности;
• температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.

Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.

Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

• располагается на открытом, незатененном месте;
• находится вне зоны искусственного освещения от источников света, окон домов;
• монтируется в доступном месте для удобного обслуживания;
• устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.

Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Как выбрать фотореле для уличного освещения: критерии выбора и советы

Как выбрать фотореле для уличного освещения

Человек всегда стремился облегчить свой труд — он изобрел колесо, которое позволяло ему легко переносить большие нагрузки , затем автомобиль, способный перемещать его в пространстве на довольно большие расстояния, автоматическая стиральная машина, которая самостоятельно стирает и отжимает вещи. Дошло даже до того, что свет на улице стал как по волшебству включаться и выключаться — с наступлением сумерек лампы загораются, а при восходе солнца гаснут.Происходит это из-за фотореле уличного освещения или, как его еще называют, сумеречного выключателя.

Содержание

• Принцип действия фотореле
• Функциональная схема устройства
• Типы фотореле для уличного освещения

• Устройства с фотоэлементом внутри корпуса
• С внутренним фотоэлементом и таймером
• Реле с регулируемый порог
• Дистанционное фотоэлементное устройство

Советы покупателю

Принцип действия фотореле

Принцип действия всех фотореле основан на работе фотодатчика, который контролирует уровень освещенности на улица.Этот датчик может быть выносным, то есть расположенным вне корпуса реле, и встроенным (фотореле и датчик устанавливаются непосредственно в распределительном щите). Выносные фотоэлементы обязательно должны иметь прочный корпус с повышенными характеристиками с точки зрения защиты окружающей среды и герметичности.

Фотореле также оснащено потенциометром, позволяющим точно определять порог включения и выключения. А чтобы вся система была максимально защищена от ложных срабатываний (хулиганы еще не перебрасывали в Россию), в фотореле встроены специальные устройства от возможных помех.Качественное оборудование, имеющее все сертификаты, будет работать только по истечении определенного времени с момента выполнения условий, поставленных мастером.

Схема подключения фотореле

При желании можно будет установить диапазон чувствительности фотореле к свету, наиболее подходящий для условий его размещения. Например, если фотореле установлено на крыльце дома и сейчас лето, то дальность его действия будет отличаться от реле, которое находится в гараже или любом другом помещении.То есть устройство можно запрограммировать в зависимости от интенсивности света.

Переключатель встроен в корпус почти всех фотореле, что позволяет вручную включать и выключать устройство, давая ему небольшую «передышку». А некоторые модели помимо прочего снабжены таймером, который отключает реле в определенное (запрограммированное) время, чтобы техника не сработала зря.

Функциональная схема устройства

Схема простого фотореле

На рисунке показана схема фотореле для уличного освещения, которая реагирует на изменения интенсивности освещения.Здесь в качестве датчика используется индикаторный светодиод, работающий по тому же принципу, что и фотоэлемент.

LED (в данном случае HL1) — это фотоэлемент, вырабатывающий напряжение, пропорциональное интенсивности света, падающего на кристалл. В схеме также есть источник постоянного напряжения R1-R2, который позволяет регулировать чувствительность фотореле, ведь разные светодиоды имеют разную светочувствительность.

Резистор R2 управляет начальным напряжением VT1, суммированным с напряжением, генерируемым HL1.Именно этот элемент позволяет регулировать порог включения фотореле.

Типы фотореле для уличного освещения

В зависимости от объема и специфики фотореле бывает нескольких типов:

• фотоэлемент с фотоэлементом внутри корпуса
• фотоэлемент с фотоэлементом внутри корпуса и таймером
• фотореле с регулировкой порога
• фотоэлемент с выносным фотоэлементом.

Кроме того, существует несколько видов оборудования, которое используется в достаточно узких отраслях промышленности и на крайнем севере.

Устройства с фотоэлементом внутри корпуса

Этот тип уличного фотореле позволяет включать свет после наступления темноты и выключать его на рассвете без вмешательства человека. Корпус устройства хоть и прозрачный, но надежно защищает фотоэлемент от вредных воздействий окружающей среды.

С внутренним фотоэлементом и таймером

Этот фотоэлемент для уличного освещения, помимо описанных выше преимуществ, имеет еще одно явное преимущество — возможность управлять освещением в зависимости от времени суток.С помощью такого устройства можно установить время разрешения фотоэлемента. Устройство будет включаться на разрешенный период времени, когда уровень освещенности будет ниже установленного значения. Если уровень освещенности выше установленного значения, выход будет отключен. Он также будет отключен, даже если таймер выйдет за пределы разрешенного периода.

Таймеры в свою очередь тоже разные. Некоторые устройства оснащены дневными таймерами, а другие — недельными и даже годовыми таймерами, и для последних разрешенный период работы реле может быть установлен разным для каждого дня, либо он может быть ориентирован сразу на несколько дней, например , по выходным.

Фотореле с недельным таймером: позволяет заранее запрограммировать режим работы устройства на неделю, изменять параметры, выделять, например, выходные дни

Реле с регулируемым порогом

Этот тип реле имеет аналогичный Принцип работы аналогичен двум предыдущим, однако на нижней стороне корпуса имеется небольшая «ручка», поворотом которой регулируется порог срабатывания фотоэлемента. Если повернуть регулятор в положительную сторону, свет будет включаться даже при небольшом затемнении, например, во время грозы или в пасмурную погоду.Если повернуть его в сторону минуса, устройство будет работать только с наступлением темноты.

Фотореле с регулируемым порогом, благодаря которому можно регулировать параметры устройства

Таким образом, данное устройство позволит управлять реле в зависимости от сезона и погодных условий, присущих той или иной местности.

Выносное фотоэлементное устройство

Такое устройство позволяет размещать фотоэлемент отдельно от главного релейного блока. Максимальное расстояние первого от второго может достигать 100-150 метров.Сам агрегат смонтирован в электрическом щите.

Фотоэлемент с выносным фотоэлементом: преимуществом является возможность установки основного компонента устройства в охраняемом помещении

Советы покупателю

В первую очередь ориентируйтесь на собственные потребности и возможности, а также исходите из условий, в которых ты живешь. Итак, реле с регулируемым порогом — идеальный вариант как для дачи, так и для многоквартирных жилых домов. Это устройство существенно сэкономит на оплате коммунальных услуг за электроэнергию, ведь его можно регулярно корректировать в зависимости от времени года.

Реле со встроенным фотоэлементом хорошо тем, что его легко монтировать, и электрикам это мероприятие не нужно заряжать — с работой справится практически каждый. Но устройство с внешним фотоэлементом потребует определенных навыков и определенных навыков, но оно идеально подходит для крупных промышленных предприятий, складов и других подобных заведений.

Реле с таймером хоть и стоит немного дороже, но также значительно сэкономит при оплате счета, потому что его можно запрограммировать в соответствии с вашими потребностями и требованиями — устройство будет работать только тогда, когда вы этого захотите, а не тогда, когда этого захотят Солнце и Луна.Он не только включится в установленное вами время, но и будет работать в том режиме, который вам нужен.

Фотореле — универсальное устройство, которое развяжет ваши руки и мысли. Он сам будет включать и выключать свет, реагировать на изменение уровня освещенности, заботиться о вашей безопасности. Кроме того, устройство можно дополнить датчиком движения, который мгновенно «уведомляет» реле о приближении вызванного или незваного гостя. Эта маленькая деталь превратит ваш дом в настоящую крепость, уютную и гостеприимную..

Принципиальная схема, работа, типы и применение

По сути, фотоэлемент — это один из видов резистора, который можно использовать для изменения его значения сопротивления в зависимости от интенсивности света. Они недороги, их легко получить, различных размеров и различных спецификаций. Каждый фотоэлемент будет работать по-разному по сравнению с другими модулями, даже если они из того же семейства. Фактически, изменения в нем могут быть более высокими, значительными и т. Д. По этим причинам они не могут использоваться для определения точных уровней освещенности в пределах мельничных кандел, иначе люкс.В этой статье обсуждается обзор фотоэлемента, который включает в себя работу, принципиальную схему, типы и их применение.

Что такое фотоэлемент?

Фотоэлемент можно определить как; это светочувствительный модуль. Это можно использовать, подключив к электрической или электронной схеме в широком диапазоне приложений, например, при освещении от заката до восхода солнца, которое механически включается при низкой интенсивности света. Они также используются в других приложениях, таких как охранная сигнализация и автоматические двери.

Фотоэлемент — это один из видов датчиков, которые можно использовать для определения света. К основным характеристикам фотоэлементов можно отнести то, что они очень маленькие, маломощные, экономичные и очень простые в использовании. По этим причинам они часто используются в гаджетах, игрушках и бытовой технике. Эти датчики часто называют ячейками на основе сульфида кадмия (CdS). Они состоят из фоторезисторов и LDR.

фотоэлемент

Эти датчики подходят для светочувствительных применений, таких как свет, в противном случае затемнение.Если перед датчиком находится блокирующий свет, если что-то мешает лучу лазера, датчики, на которые попадает большая часть света.

Конструкция фотоэлемента

Конструкция фотоэлемента может быть выполнена с помощью вакуумированной стеклянной трубки, которая включает в себя два электрода, такие как коллектор и эмиттер. Эмиттерный вывод может иметь форму полуполого цилиндра. Он всегда имеет отрицательный потенциал. Форма вывода коллектора может быть металлической, которая может быть расположена на оси частично цилиндрического эмиттера.Его можно постоянно поддерживать на положительной клемме. Вакуумная стеклянная трубка может быть закреплена на неметаллическом основании, а на основании предлагаются штифты для внешнего соединения.

Работа фотоэлемента

Принцип работы фотоэлемента может зависеть от возникновения электрического сопротивления и эффекта фотоэлемента. Это можно использовать для преобразования световой энергии в электрическую.

Когда вывод эмиттера соединен с отрицательным (-ve) выводом, а вывод коллектора соединен с положительным (+ ve) выводом батареи.Частота излучения будет больше, чем пороговая частота материала в эмиттере, и тогда произойдет эмиссия фотон. Электроны фотонов участвуют в направлении коллектора. Здесь вывод коллектора является положительным выводом по отношению к выводу эмиттера. Следовательно, в цепи будет протекать ток. Если интенсивность излучения увеличивается, то фотоэлектрический ток будет увеличиваться.

Схема цепи фотоэлемента

Фотоэлемент, используемый в схеме, называется схемой определения темноты, в противном случае — схемой с переключением транзисторов.Компоненты, необходимые для построения схемы, в основном включают макетную плату, перемычки, аккумулятор 9 В, транзистор 2N222A, фотоэлемент, резисторы на 22 кОм, 47 Ом и светодиод.

Вышеупомянутая схема фотоэлемента работает в двух условиях, например, когда есть свет и когда темно.

В первом случае сопротивление фотоэлемента меньше, а затем будет протекать ток через второй резистор, например, 22 кОм и фотоэлемент. Здесь транзистор 2N222A работает как изолятор.Таким образом, полоса, которая включает LED1, R1 и транзистор, будет отключена.

Схема обнаружения темноты с использованием фотоэлемента

Во втором случае сопротивление фотоэлемента высокое, тогда полоса схемы изменится. Таким образом, низкое сопротивление будет по направлению к базе транзистора или через фотоэлемент.

Когда на базовый вывод транзистора подается питание, транзистор 2N222A работает как проводник. Полоса, включающая светодиод, R1 и транзистор 2N222A, будет включена, а светодиод будет мигать.Итак, если на клемму базы транзистора подается питание, тогда транзистор будет работать как проводник, тогда светодиод загорится.

Типы фотоэлементов

Доступны разные типы фотоэлементов

• Фотоэлектрические
• Устройства с зарядовой связью
• Фоторезистор
• Элемент Голея
• Фотоумножитель

1). Фотоэлектрический элемент

Основная функция фотоэлектрического элемента — преобразование энергии с солнечной на электрическую.Полезный ток может возникать всякий раз, когда фотоны бьют электроны над ячейкой до состояния высокой энергии.

2). Устройства с зарядовой связью

Устройства с зарядовой связью могут использоваться научным сообществом, поскольку они являются очень последовательными и точными фотодатчиками. Когда заряд, генерируемый фоточувствительными датчиками, можно использовать для изучения множества вещей, от галактик до только молекул.

3). Фоторезистор

LDR — это один из видов сенсорных устройств, удельное сопротивление которых может быть уменьшено суммой экспонированного света.В экспонометрах камеры и некоторых сигнализаторах используются недорогие фоторезисторы.

4). Ячейка Голея

Ячейка Голея в основном используется для восприятия ИК-излучения. Цилиндр с почерневшей металлической пластиной заполнен ксеноном с одной стороны. Энергия ИК-излучения, падающая на почерневшую пластину, нагревает газ внутри цилиндра и скручивает эластичную диафрагму на другом конце. Здесь движение используется для определения мощности источника энергии.

5). Фотоумножитель

Фотоумножитель — очень чувствительный датчик.Нечеткий свет можно умножить в 100 миллионов раз.

Применение фотоэлементов

Фотоэлементы применяются в следующем.

• Фотоэлементы используются в автоматическом освещении для активации, когда становится темно, а включение / выключение уличных фонарей в основном зависит от дня, будь то день или ночь.
• Они используются в качестве таймеров во время бега для расчета скорости бегуна.
• Фотоэлементы используются для подсчета транспортных средств на дороге.
• Они используются вместо фотоэлементов и переменных резисторов.
• Используются в люксметрах для определения интенсивности света.
• Используются как выключатели, так и датчики.
• Используются в охранной сигнализации для защиты от вора.
• Они используются в робототехнике, где бы они ни направляли роботов, чтобы они прятались из поля зрения в темноте или следовали за маяком или линией.
• Они используются в экспонометрах, которые можно использовать с камерой для определения правильного времени выдержки для получения хорошей фотографии.
• При воспроизведении звука используются фотоэлементы, которые можно записать на кинопленку.
• Они используются в огнях от заката до рассвета.

Итак, это все о фотоэлементе. Основная функция этого — обнаруживать свет, когда свет включен, в противном случае, когда нет солнца. Вот вам вопрос, какой металл используется в фотоэлементе?

Автоматический контроллер уличного освещения с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Кто-нибудь приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического управления уличным освещением, которая использует LDR и реле для автоматического выполнения этой работы.

Используемая здесь схема представляет собой несложный переключатель, активируемый светом / темнотой, и на его выходе имеется реле, которое просто включает / выключает уличный фонарь и, кроме того, может быть расширено для управления любым электроприбором в доме.

Связанное сообщение: Автоматический контроль яркости уличных фонарей

Введение

Многие люди боятся темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки с реле.Он достаточно хорошо освещен, чтобы видеть предметы поблизости.

Эту схему очень легко обойти, к тому же она работает от батареи. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая по сути представляет собой операционный усилитель, сконфигурированный в компараторе напряжения. LDR (резистор, зависящий от света), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света.Наряду с этим используются еще несколько компонентов.

Принципиальная схема цепи переключателя автоматического контроллера уличного освещения

Компоненты, используемые в этой схеме

• IC LM358 — 1
• Резистор 10 кОм — 1
• Потенциометр 10 кОм — 1
• Модуль реле 5 В — 1
• Зачистка
• 9V Батарея
• LDR — 1
• Соединительные провода
• Макетная плата

Примечание: Эта схема также может быть построена с использованием микроконтроллера.Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочтите сообщение: Уличные фонари, которые светятся при обнаружении движения автомобиля.

Описание компонентов

LM358

Это ИС операционного усилителя. Он доступен в 8-контактном корпусе DIP и может использоваться в нескольких конфигурациях, таких как усилитель, генератор, компаратор и т. Д.

LDR

LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темноте или при отсутствии света сопротивление LDR находится в диапазоне мегаомов, а при наличии света или при уменьшении яркости на несколько сотен Ом.

Тестирование LDR

Перед установкой какого-либо компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы избежать затрат времени на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра при измерении сопротивления.

Измерьте сопротивление LDR при освещении или яркости; сопротивление должно быть низким.Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, значит, ваш LDR в порядке.

[Также читайте: Как сделать регулируемый таймер]

Резистор

Это пассивный компонент, имеющий две клеммы, которые используются для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

Резисторы бывают двух типов —

i) Фиксированный резистор — с фиксированным значением сопротивления
ii) Переменный резистор — значение сопротивления которого может быть изменено, например, если у нас есть резистор 5 кОм, тогда значение сопротивления будет изменяться от 0 до 5 к.

Значение сопротивления можно рассчитать с помощью мультиметра или с помощью цветового кода, который виден на резисторе.

Реле

Оно обеспечивает изоляцию между контроллером и устройством, потому что, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для преодоления разрыва. Реле чрезвычайно полезно, когда вам нужно управлять большим током или напряжением с помощью небольшого электрического сигнала.

Факторы для выбора подходящего реле

• Напряжение и ток, необходимые для усиления катушки.
• Максимальное напряжение, которое мы получим на выходе.
• Количество арматуры.
• Количество контактов для якоря.
• Количество электромонтажников (N / O и N / C).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, является активным реле низкого уровня.

Видео моделирования цепи автоматического контроллера уличного освещения (старая схема)

Работа цепи переключателя автоматического контроллера уличного освещения

Работу схемы очень легко понять.В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Контакты 2 и 3 этой микросхемы используются для сравнения напряжения и дают нам выходной сигнал, высокий или низкий, в зависимости от напряжений на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для обеспечения переменного напряжения на неинвертирующем входе (то есть на выводе 3). Второй делитель потенциала построен вокруг инвертирующего входа (вывод 2) с помощью потенциометра 10 кОм, который подает половину напряжения питания на инвертирующий вывод.

Как известно свойство LDR в дневное время, его сопротивление низкое, напряжение на неинвертирующем входе (т. Е. Вывод 3) выше, чем напряжение на инвертирующем входе (вывод 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено и светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 уменьшается, чем на инвертирующем входном контакте 2.В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно приводит к срабатыванию реле, и связанный с ним светодиод или лампочка загорается.

Автоматический контроллер уличного освещения Выходное видео

[Также читайте: Как построить регулируемый таймер ] Датчик освещенности

— принципиальная схема, работа и его применение

Управление уличным освещением, создание схемы датчика освещенности наружного освещения, некоторые домашние бытовые приборы и т. д. обычно обслуживаются и управляются вручную несколько раз.Это не только рискованно, но и приводит к потерям электроэнергии из-за халатности персонала или необычных обстоятельств при включении и выключении этих электроприборов. Следовательно, (в зависимости от требований) мы можем использовать схему светового датчика для автоматического переключения нагрузок в зависимости от интенсивности дневного света с помощью светового датчика. В этой статье мы вкратце расскажем о том, как сделать схему светового датчика и его работу.

Что такое датчик?

Прежде чем изучать датчик освещенности, мы должны знать, что такое датчик.Датчик — это устройство, которое используется для обнаружения изменений количества или событий и соответствующего вывода результатов.

Различные типы датчиков

Существуют различные типы датчиков, такие как датчики освещенности, датчик температуры, датчик влажности, датчик давления, датчик пожара, ультразвуковые датчики, ИК-датчик, датчик касания и т. Д.

Что такое цепь датчика освещенности?

Схема светового датчика представляет собой простую электрическую схему, которую можно использовать для управления (включения и выключения) электрических нагрузочных устройств, таких как освещение, вентиляторы, охладители, кондиционеры, уличные фонари и т. Д., автоматически. Используя эту схему светового датчика, мы можем исключить ручное переключение, поскольку нагрузка может регулироваться автоматически в зависимости от интенсивности дневного света. Следовательно, мы можем описать его как автоматический датчик освещенности.

Схема светового датчика помогает избежать ручного управления уличными фонарями, установленными на автомагистралях, что сопряжено с риском, а также приводит к потере мощности. Схема датчика освещенности состоит из основных электрических и электронных компонентов, таких как датчик освещенности, пара Дарлингтона и реле.Чтобы понять, как работает схема светового датчика, мы должны знать кратко о компонентах, используемых при проектировании схемы светового датчика.

Датчик света

Доступны различные типы датчиков света, такие как фоторезисторы, фотодиоды, фотоэлементы, фотолаборы, фотоумножители, фототранзисторы, устройства с зарядовой связью и т. Д. Но LDR (светозависимый резистор или фоторезистор) используется в качестве светового датчика в этой схеме светового датчика. Эти датчики LDR пассивны и не производят никакой электроэнергии.

Датчик освещенности LDR

Но сопротивление LDR изменяется с изменением интенсивности дневного света (свет горит на LDR). Датчик LDR прочен по своей природе, поэтому может использоваться даже в грязных и суровых внешних условиях. Следовательно, LDR предпочтительнее по сравнению с другими датчиками света, поскольку его можно использовать даже в наружном освещении домов, а также в автоматических уличных фонарях.

Изменение сопротивления LDR с изменением интенсивности света

Светозависимый резистор — это переменный резистор, который регулируется силой света.LDR изготовлены из полупроводникового материала с высоким сопротивлением, сульфида кадмия, который обладает фотопроводимостью.

Интенсивность света в зависимости от сопротивления LDR

В ночное время (когда свет на LDR уменьшается) LDR демонстрирует очень высокое сопротивление порядка нескольких МОм (мегаомов). В дневное время (когда на LDR горит свет) сопротивление LDR уменьшается примерно до нескольких 100 Ом (сотен Ом). Следовательно, сопротивление LDR обратно пропорционально свету, падающему на LDR.

Как показано на рисунке выше, LDR состоит из двух выводов, похожих на обычный резистор, и волнообразной конструкции на его верхней поверхности. График, показанный выше, показывает обратную пропорциональность LDR интенсивности света.

Основным недостатком LDR является то, что он чувствителен к освещенному на нем свету, независимо от его природы (естественный дневной свет или даже искусственный свет).

Пара Дарлингтона

Поперечное соединение двух транзисторов называется парой Дарлингтона, это соединение транзистора с парой Дарлингтона используется в этой схеме датчика освещенности.

Пара Дарлингтона

Этот транзистор с парой Дарлингтона также считается одиночным транзистором с очень высоким коэффициентом усиления по току по сравнению с общим коэффициентом усиления транзистора. Произведение входного тока и усиления транзистора дает входной сигнал, подаваемый на нагрузку через пару Дарлингтона. Мы знаем, что если базовое напряжение должно быть больше 0,7 В, тогда транзистор включается, но в случае пары Дарлингтона базовое напряжение должно быть 1,4 В, поскольку два транзистора должны быть включены.

Реле

Реле играет жизненно важную роль в цепи датчика освещенности для включения нагрузки или для подключения нагрузки к цепи датчика освещенности, а также к сети переменного тока.

Реле

Обычно реле состоит из катушки, эта катушка активируется всякий раз, когда на нее поступает достаточное питание (требуемое количество питания зависит от номинала реле).

Рабочий процесс цепи датчика освещенности

Схема датчика освещенности представляет собой электронную схему, разработанную с использованием (датчика освещенности) LDR, пары Дарлингтона, реле, диода и резисторов, которые подключены, как показано на принципиальной схеме датчика освещенности.На нагрузку подается напряжение 230 В переменного тока (в данном случае нагрузка представлена ​​лампой).

Напряжение постоянного тока, необходимое для цепи светового датчика, подается от батареи или с помощью схемы мостового выпрямителя. Эта схема мостового выпрямителя преобразует 230 В переменного тока в 6 В постоянного тока. Схема мостового выпрямителя использует понижающий трансформатор для понижения напряжения 230 В до 12 В. Диоды, соединенные в виде моста, используются для преобразования 12 В переменного тока в 12 В постоянного тока. Стабилизатор постоянного напряжения IC7806 используется для преобразования 12 В постоянного тока в 6 В постоянного тока, а затем эти 6 В постоянного тока поступают в схему.Питание 230 В переменного тока для нагрузки и мостового выпрямителя должно поддерживаться непрерывно для бесперебойной работы цепи светового датчика.

Принципиальная схема датчика освещенности

В дневное время датчик освещенности LDR имеет очень низкое сопротивление около нескольких 100 Ом. Таким образом, питание проходит через LDR и заземляется через резистор и переменный резистор, как показано в схеме светового датчика. Это связано с тем, что сопротивление, предлагаемое LDR в дневное время или когда на LDR горит свет, меньше по сравнению с сопротивлением оставшейся части цепи (то есть через реле и пару Дарлингтона).Мы осознаем принцип тока, согласно которому ток всегда течет по пути с низким сопротивлением.

Таким образом, катушка реле не получает достаточного питания для включения. Следовательно, при дневном свете нагрузка отключается.

Точно так же в ночное время (когда свет на LDR очень слабый), сопротивление LDR увеличивается до очень высокого значения примерно в несколько мегамом (примерно 20 МОм). Таким образом, из-за очень высокого сопротивления LDR протекание тока очень мало или почти равно нулю, как при разомкнутой цепи.Теперь ток течет по пути с низким сопротивлением, так что он увеличивает базовое напряжение пары Дарлингтона до уровня более 1,4 В. Когда пара Дарлингтона активирована, катушка реле получает достаточно питания, чтобы запитаться, и, следовательно, нагрузка включается в ночное время или когда на LDR не горит свет.

Практическое применение схемы датчика освещенности

Схема датчика освещенности может использоваться для разработки различных практических проектов на основе встроенных систем, таких как система охранной сигнализации с фотоэлектрическим датчиком, управляемая Arduino высокочувствительная система энергосбережения на основе LDR для системы управления уличным освещением , солнечная система освещения шоссе с автоматическим выключением в дневное время, переключение освещения от заката до восхода солнца и т. д.

Переключатель освещения от заката до восхода солнца

Переключатель освещения от заката до восхода представляет собой приложение схемы светового датчика, которое предназначено для автоматического управления на основе света, освещаемого датчиком света LDR.

Схема датчика освещенности — Проект переключения освещения с заката на восход солнца

Сопротивление LDR изменяется с изменением интенсивности света, освещаемого на LDR. Выход LDR подается на таймер 555, подключенный в бистабильном режиме. Выход таймера 555 используется для управления запуском нагрузки через TRIAC.Таким образом, эта схема светового датчика включает нагрузку вечером или на закате и автоматически отключает нагрузку утром или на восходе солнца.

Надеюсь, эта статья предоставляет адекватную информацию о том, как сделать схему датчика освещенности и ее работу. Для самостоятельной разработки инновационных проектов в области электрики и электроники вы можете обратиться к нам, разместив свои идеи и комментарии в разделе комментариев ниже.

Светозависимый резистор (LDR) — принцип работы и его применение

Большинство уличных фонарей, уличных фонарей и ряда бытовых приборов во многих случаях обычно управляются и обслуживаются вручную.Это не только рискованно, но, кроме того, приводит к потерям электроэнергии из-за халатности персонала или необычных обстоятельств при включении и выключении этих электрических приборов. Следовательно, мы можем использовать схему светового датчика для автоматического отключения нагрузки в зависимости от интенсивности дневного света, используя световой датчик. В этой статье вкратце обсуждается, что такое светозависимый резистор, как сделать схему светозависимого резистора и его применения.

Что такое светозависимый резистор?

LDR или светозависимый резистор также известен как фоторезистор, фотоэлемент, фотопроводник.Это резистор одного типа, сопротивление которого зависит от количества света, падающего на его поверхность. Когда свет падает на резистор, сопротивление меняется. Эти резисторы часто используются во многих цепях, где требуется обнаруживать наличие света. Эти резисторы имеют множество функций и сопротивлений. Например, когда LDR находится в темноте, его можно использовать для включения света или выключения света, когда он находится на свету. Типичный резистор, зависящий от света, имеет сопротивление в темноте 1 МОм, а при яркости — пару кОм

Принцип работы LDR

Этот резистор работает по принципу фотопроводимости.Это не что иное, как когда свет падает на его поверхность, тогда проводимость материала уменьшается, а также электроны в валентной зоне устройства возбуждаются в зону проводимости. Эти фотоны в падающем свете должны иметь энергию, превышающую ширину запрещенной зоны полупроводникового материала, что заставляет электроны переходить из валентной зоны в зону проводимости.

Принцип работы LDR

Эти устройства зависят от света, когда свет падает на LDR, сопротивление уменьшается и увеличивается в темноте.Когда LDR хранится в темном месте, его сопротивление велико, а когда LDR находится на свету, его сопротивление уменьшается.

Изменение сопротивления LDR с изменением интенсивности света

Если к LDR применяется постоянная «V», интенсивность света увеличивается, а ток увеличивается. На рисунке ниже показана кривая между сопротивлением Vs кривой освещения для конкретного светозависимого резистора.

Сила света и сопротивление LDR

Типы светозависимых резисторов

Светозависимые резисторы классифицируются в зависимости от используемых материалов.

Внутренние фоторезисторы

Эти резисторы представляют собой чисто полупроводниковые устройства, такие как кремний или германий. Когда свет падает на LDR, электроны возбуждаются из валентной зоны в зону проводимости, и количество носителей заряда увеличивается.

Внешние фоторезисторы

Эти устройства легированы примесями, которые создают новые энергетические зоны над валентной зоной. Эти полосы заполнены электронами. Следовательно, это уменьшает ширину запрещенной зоны и требует небольшого количества энергии для их перемещения.Эти резисторы в основном используются для длинных волн.

Принципиальная схема светозависимого резистора

Принципиальная схема LDR показана ниже. Когда интенсивность света низкая, тогда сопротивление LDR велико. Это останавливает прохождение тока к клемме базы транзистора. Значит, светодиод не горит. Однако, когда интенсивность света на LDR высока, сопротивление LDR невелико, поэтому ток течет через базу первого транзистора, а затем и второго транзистора.Следовательно, загорается светодиод. Здесь предварительно установленный резистор используется для увеличения или уменьшения, чтобы увеличить или уменьшить сопротивление.

Схема светозависимого резистора

Применение светозависимого резистора

Светозависимые резисторы имеют низкую стоимость и простую конструкцию. Эти резисторы часто используются в качестве датчиков света. Эти резисторы в основном используются, когда необходимо определить отсутствие и наличие света, например, в цепях охранной сигнализации, будильниках, измерителях интенсивности света и т. Д.Резисторы LDR в основном используются в различных электрических и электронных проектах. Для лучшего понимания этой концепции здесь мы объясняем некоторые проекты в реальном времени, в которых используются резисторы LDR.

Система безопасности, управляемая электронным глазом

Эта система безопасности, управляемая электронным глазом, основана на системе светочувствительности. Предлагаемая система использует 14-ступенчатый двоичный счетчик переноса пульсации для измерения интенсивности света с помощью LDR. O / p включает реле и зуммер для требуемого действия.Этот проект очень полезен для отпугивания взломщиков торговых центров, банков, ювелирных магазинов и т. Д.

В этом проекте используется светозависимый резистор. Когда свет падает на датчик LDR, сопротивление датчика уменьшается, что приводит к активации сигнала тревоги, чтобы предупредить пользователя. Этот проект подходит для применения в системе обеспечения безопасности шкафчиков, кассовых боксов, которые можно найти в банках, торговых центрах, ювелирных магазинах.

Схема этого проекта размещается внутри кассового ящика в торговых центрах или внутри шкафчиков в банках таким образом, чтобы грабитель открыл кассовый ящик или шкафчик и использовал фонарь для обыска ценностей.Когда свет падает на цепь, которая включает электронный глаз и подает команду на счетчик пульсаций. Это вызывает тревогу и указывает на попытку взлома. Лампа также используется для индикации кражи при попадании света на датчик.

В будущем этот проект может быть разработан с использованием GSM-модема, а также микроконтроллера. Этот модем может быть подключен для отправки SMS пользователю в случае кражи со взломом.

LDR Управление интенсивностью света для уличных фонарей

В предлагаемой системе обычно освещение автомагистралей осуществляется с помощью ламп HID.Потому что у этих ламп высокое энергопотребление. В этом проекте используются светодиоды для преодоления недостатков ламп HID. Этот проект демонстрирует использование светодиодов в качестве источника света. Эти лампы потребляют мало энергии, и их срок службы больше по сравнению с лампами HID. Для обнаружения света используется резистор, зависящий от света. Сопротивление LDR резко снижается при дневном свете.

Для уличного освещения используется связка светодиодов. Микроконтроллер содержит программируемые инструкции, которые регулируют интенсивность света на основе генерируемых сигналов широтно-импульсной модуляции.

Интенсивность света поддерживается на высоком уровне в часы пик, и поскольку интенсивность движения на автомагистралях имеет тенденцию к уменьшению поздней ночью: интенсивность света также уменьшается до утра. Наконец, уличные фонари полностью выключаются утром и снова включаются вечером в 18:00

В будущем этот проект можно развить, подключив его к солнечной панели, которая преобразует интенсивность солнечной энергии в соответствующее напряжение, и эта энергия используется для питания уличных фонарей на трассах.

Переключатель освещения с заката на восход солнца

Этот переключатель освещения от заката до восхода солнца предназначен для управления светом, освещаемым датчиком LDR.

Сопротивление датчика LDR изменяется с изменением интенсивности света, падающего на LDR. Этот выход датчика подается на таймер IC 555, подключенный в бистабильном режиме. Отключение таймера IC 555 используется для управления запросом нагрузки через TRIAC. Следовательно, эта схема включает нагрузку на закате и автоматически отключает нагрузку на восходе солнца.

Надеюсь, в этой статье содержится достаточно информации о том, что такое светозависимый резистор, типах LDR, работе LDR и применениях LDR. Кроме того, любые сомнения относительно использования светозависимого резистора, пожалуйста, поделитесь своим мнением, разместив свои комментарии в поле для комментариев. Вот вам вопрос, какова основная роль предустановленного резистора в приведенной выше схеме.

Фото:

Схема цепи автоматического уличного освещения с использованием LDR и реле

Вы видели уличный фонарь, который автоматически включается ночью и выключается утром или днем, есть датчики, которые определяют зажечь и соответственно управлять светом.Эти уличные фонари — важный проект в умных городах.

Итак, здесь, в этом проекте, мы собираемся создать простую автоматическую схему уличного освещения с использованием LDR и реле , которое будет включать и выключать лампочку в зависимости от окружающего освещения. Эта схема довольно проста и может быть построена с использованием транзисторов и LDR, вам не нужен операционный усилитель или микросхема 555 для запуска нагрузки переменного тока. Здесь мы использовали лампочку переменного тока в качестве уличного фонаря. Некоторые применения этой схемы — управление уличным освещением, управление освещением дома / офиса, указатели дня и ночи и т. Д.

Требуется компонентов:

1. Транзистор BC547-2
2. LDR (светозависимый резистор)
3. Реле
4. Резистор 1к
5. Потенциометр 100k
6. Блок питания 12В -1
7. Соединительные провода
8. Перемычки
9. Клеммная колодка с винтовыми зажимами, 2 или 3 контакта
10. Доска для хлеба или перфорированная плита
11. 1n4007 Диод
12. Электропитание переменного тока
13. Нагрузка переменного тока или лампа накаливания

Что такое LDR?

LDR

изготавливаются из полупроводниковых материалов, что обеспечивает им светочувствительные свойства.Существует много типов, но один из самых популярных материалов — это сульфид кадмия (CdS). Эти LDR или ФОТОРЕИСТОРЫ работают по принципу «фотопроводимости». Этот принцип говорит о том, что всякий раз, когда свет падает на поверхность LDR (в данном случае), проводимость элемента увеличивается или, другими словами, сопротивление LDR падает, когда свет падает на поверхность LDR. Это свойство уменьшения сопротивления для LDR достигается благодаря тому, что это свойство полупроводникового материала, используемого на поверхности.

Ранее мы построили много полезных схем с использованием LDR, вы можете найти несколько популярных проектов схем LDR ниже.

Принципиальная схема

и пояснения:

Ниже приведена принципиальная схема этого проекта светочувствительного уличного фонаря .

В этом проекте мы использовали LDR (светозависимый резистор) , который отвечает за обнаружение света и темноты.Сопротивление LDR увеличивается в темноте и уменьшается в присутствии света. Эта схема такая же, как схема детектора темноты или детектора света, только здесь мы заменили простой светодиод на нагрузку переменного тока, используя реле. Два транзистора BC547 NPN используются для управления реле.

Всякий раз, когда свет падает на LDR , его сопротивление уменьшается, и транзистор Q1 включается, а коллектор этого транзистора становится НИЗКИМ, и это заставляет второй транзистор ВЫКЛЮЧАТЬСЯ из-за получения НИЗКОГО сигнала на его базе, поэтому реле также остается выключенным из-за ко второму транзистору.

Теперь , когда LDR обнаруживает темноту, означает отсутствие света, затем транзистор Q1 включается из-за увеличения сопротивления LDR, которое отвечает за падение напряжения на базе Q1. Из-за НИЗКОГО сигнала на базе Q1 транзистор Q2 получает ВЫСОКИЙ сигнал от коллектора Q1 и включает реле. Реле включило нагрузку переменного тока, подключенную к реле. Потенциал 10K также используется для настройки чувствительности схемы.

Так вот, как автоматические уличные фонари включаются ночью и выключаются днем, посмотрите демонстрационное видео ниже.

Сообщить об отключении уличного освещения | Общественные работы и экологические услуги

Сообщить о сбоях стало проще, чем когда-либо, и это помогает обеспечить безопасность районов; это также помогает сделать пешеходов видимыми и безопасными.

Уличные фонари вдоль дорог общего пользования в округе Фэрфакс обычно обслуживаются компанией Dominion Virginia Power или Северной Вирджинией Electric Cooperative (NOVEC). Департамент транспорта Вирджинии (VDOT) управляет уличными фонарями на межштатных автомагистралях и на основных развязках.

Вы можете связаться с любым из этих поставщиков напрямую, чтобы сообщить о сбоях в работе или проблемах. Сообщая о сбое в работе Dominion Virginia Power или NOVEC, вам необходимо знать местоположение полюса и номер полюса (дополнительная информация о считывании номеров полюсов).

• Dominion Virginia Power: звоните 1-866-DOM-HELP (366-4357), TTY 711

  Dominion Virginia Power использует систему кодирования при ответе на заказы на ремонт, когда проблема не может быть решена при первом посещении. Если для устранения проблемы требуются дальнейшие работы, вокруг светового столба оборачивается бирка с цветовой кодировкой: синяя (требуется ремонт над головой), зеленая (необходим подземный ремонт) и желтая (подземный кабель поврежден и требует ремонта).

• NOVEC: звоните 1-888-335-0500, TTY 711
• Если уличный фонарь находится на главной развязке, вам необходимо связаться с VDOT.

  Отключение уличного освещения на основных развязках или проблема со светофором: позвоните в VDOT: 1-800-FOR-ROAD (1-800-367-7623), TTY 711

• Если фонарь расположен на частной дороге, то владелец фонаря (например, ассоциация домовладельцев) обязан передать отчет поставщику электроэнергии.

Шаги по сообщению об отключении на Карте освещения уличных фонарей округа Фэрфакс

Округ Фэйрфакс создал новую карту уличного освещения, чтобы упростить определение номеров полюсов и сообщить об отключениях уличного освещения с вашего настольного компьютера или мобильного устройства. Карта освещения улиц показывает зоны обслуживания уличных фонарей, а также отдельные местоположения уличных фонарей и номера столбов в округе Фэрфакс. Теперь вы можете использовать GPS-координаты вашего телефона, чтобы находить номера полюсов и сообщать о сбоях в работе в вашем районе и в других местах, где вы часто бываете.

1. Введите адрес или перекресток возле фонаря, затем нажмите «Поиск». Если вы используете мобильное устройство, вы можете нажать кнопку «Найти мое местоположение», чтобы перейти к местоположению вашего телефона по GPS.
2. Используйте карту, чтобы найти неисправный уличный фонарь. Возможно, вам придется увеличить или уменьшить масштаб, чтобы увидеть ближайшие уличные фонари.
3. Наведите указатель мыши на фонарь и щелкните ссылку «Щелкните здесь, чтобы сообщить о проблеме с этим фонарем» во всплывающем окне.
4. Заполните и отправьте форму, чтобы сообщить о проблеме.

Пользователи мобильных устройств могут захотеть использовать карту в полноэкранном режиме для достижения наилучших результатов.
