Подключение вытяжки к вентиляции на кухне: Как подключить вытяжку на кухне

Запрет на подключения вытяжки в 2023 году: что теперь делать

Для многих станет неожиданностью тот факт, что не во всех квартирах можно подключать кухонную вытяжку к общему каналу вентиляции. Особенно остро стоит вопрос в старых домах и новом жилом фонде, где используются газовые плиты. Начиная с 1 января 2019 года вступили в действие новые поправки в Правила пожарной безопасности. Подключать вытяжные приборы к системе естественной вентиляции запрещено.

Управляющие компании аргументируют и предупреждают домовладельцев о запрете на подключение вытяжки, ссылаясь на СНиП (строительные нормы и правила) и ГОСТ от 2003 года, но раньше за исполнением правил никто не следил. После ряда печальных событий, связанных со взрывами газа в многоэтажных домах, контроль значительно усилился. На кону не только безопасность эксплуатации здания, но и жизни людей.

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ. Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.
Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.
Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Подключение вытяжки на кухне к вентиляции и электричеству

Холодильник, варочная плита, вытяжка, микроволновка и мойка – все эти бытовые приборы сегодня являются неотъемлемой частью кухонного пространства. Обратите внимание, что вытяжка вошла в эту группу. И это правильно, потому что этот незаменимый на кухне прибор делает очень много работы. Не будем перечислять все достоинства кухонных вытяжек, каждый об это знает не понаслышке. Ведь тема данной статьи – подключение вытяжки на кухне к вентиляции и электричеству.

Так как разговор зашел о вентиляционной системе дома, то значит, имеется в виду подключение вытяжки проточного типа. То есть, этот агрегат, снабженный вентилятором, просто откачивает воздух за пределы помещения: или в систему вентиляции, или на улицу. Есть еще одна группа кухонных вытяжек, которые относятся к категории рециркуляционных. В их конструкции в основном присутствует два вида фильтров (сетчатый и с наполнением активированным углем), которые задерживают все загрязнения. А уже очищенный воздух обратно поступает на кухню. То есть, получается так, что никакого подключения к вентиляции здесь производить не надо.

Воздуховоды

Итак, подключение кухонной вытяжки производится специальными воздуховодами, которые могут иметь прямоугольное сечение или круглое. При этом изготавливаются они сегодня из металла или пластика. Необходимо признаться, что пластик постепенно вытесняет с рынка металла только по причине своей дешевизны. Во всем остальном, это размеры, форма и так далее, у них одинаковые, потому что в основу выбора воздуховода вкладывается его сечение, которое влияет на производительность отсоса воздуха.

Есть еще одна разновидность воздуховодов. Она изготавливается в виде гофры и делается из алюминиевого сплава. Необходимо отметить, что гофрированный воздуховод очень удобен в процессе прокладки. Для него не надо использовать дополнительные фитинги, потому что он прекрасно изгибается. Поэтому чаще всего гофру используют в тех местах, где мало места для прокладки вентканала. Правда, внешний вид у данного типа воздуховодов не самый презентабельный, поэтому его стараются убрать в декоративный короб или под чистовой потолок (подвесной или навесной).

Пластиковые воздуховоды для вентиляции

А вот пластиковые воздуховоды смотрятся достаточно презентабельно. К тому же можно из данной категории подобрать такой вид, который бы наверху мало был заметен. К примеру, прямоугольный воздуховод с высотою элементов не больше 10 см. Его можно уложить прямо на кухонный гарнитур ближе к стене, и снизу его видно не будет. То есть, производители решают сегодня многие проблемы, связанные с оформлением помещений. И в этом плане пластиковые воздуховоды не стали исключением.

Кстати, они соединяются между собой специальными фитингами, которые входят в комплект поставки. Это двусторонние муфты для соединения прямоугольных участков и отводы для соединения отводящих участков. Соединение производится по методу раструбного соединения, это когда сечение фитингов чуть больше сечения воздуховодов. То есть, вторые вставляются в первые, и при этом гарантированна полная герметичность стыка.

Необходимо отметить, что все вытяжки имеют стандартное выходное отверстие для загрязненного воздуха. Оно имеет круглое сечение. Так вот проблем с подсоединением прямоугольных воздуховодов к вытяжке нет. Для этого используются специальные переходники, один конец которых является круглым, второй прямоугольным. Точно такими же приспособлениями можно подсоединить к вытяжке воздуховоды меньшего диаметра.

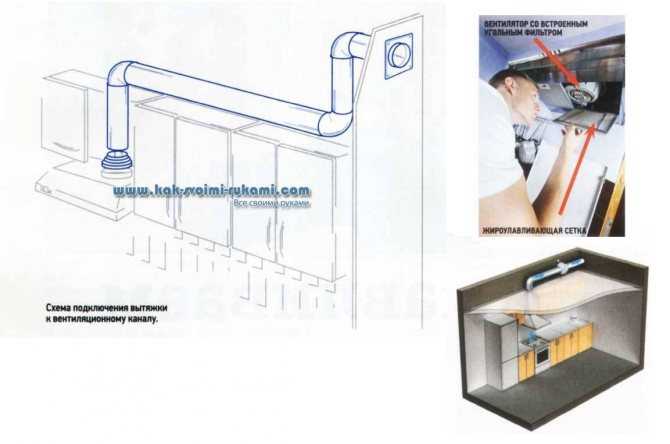

Схема кухонной вытяжки

Подключение воздуховода к вентиляции дома

Итак, подключение вытяжки к вентиляции дома. Самое первое, что необходимо сделать, это просверлить в вертикальном вентканале, расположенного в кухне, отверстие. В нем уже есть одно, которое обычно прикрывается решеткой. Лучше его не трогать, а просверлить другое точно под диаметр воздуховода от вытяжки. Сверлить надо перфоратором, на который насаживается коронка. При этом нет необходимости продумывать, как сделать прямоугольное отверстие под соответствующие воздуховоды, потому что и здесь применяются переходники.

Отверстие готово, можно прикреплять к вентиляционной шахте сам переходник. Обычно это делается на четыре самореза.

• Для этого фитинг надо приложить к отверстию и на стене через его монтажные отверстия сделать пометки.
• В них сверлятся неглубокие отверстия, в которые вставляются пластмассовые дюбеля.
• Теперь переходник устанавливается к стене и крепится к ней саморезами.

Некоторые мастера рекомендуют перед установкой с обратной стороны плоскости прижима нанести по всему периметру переходника полоску герметика. Теперь можно вставлять в переходник сам воздуховод. Необходимо отметить тот факт, что присоединение гофры производится точно также, только переходник для нее обычный с патрубком круглого сечения. При этом гофрированная труба к патрубку крепится хомутом (пластмассовым или металлическим). Кто-то даже используют вязальную проволоку, все равно воздуховод будет спрятан.

Если нет возможности просверлить в вентканале дома новое отверстие, то можно подключение вытяжки произвести в отверстие, прикрытое решеткой.

Только для этого придется установить на плоскость канала специальный переходник, в нижней части которого есть небольшой участок в виде решетки. Вот он на фото ниже.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см.

Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

• Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
• Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
• В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Как установить вытяжку

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.09.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Вытяжки являются ценным дополнением к кухням для очистки плит и варочных панелей от дыма и газов. После того, как вы установите вытяжку, вы можете попрощаться с запотевшим кулинарным жиром или дымовой сигнализацией, которая срабатывает при малейшем намеке на дым.

Кодексы и правила

Если это замена один к одному, разрешение в вашем муниципалитете может не потребоваться. Часто называют аналогичный замена таких приборов, как посудомоечные машины, духовки, туалеты или раковины, этот тип улучшения может не требовать разрешения в том же месте, если не будут внесены изменения в газовые, водопроводные или электрические линии. Однако сначала обязательно обратитесь в местный разрешительный отдел. Процедура установки, описанная в этой статье, скорее всего, потребует получения разрешения. Разрешено это или нет, но установка вытяжки всегда регулируется местными строительными нормами и правилами, а также ограничениями ассоциации домовладельцев.

Основы установки вытяжки

Вытяжки размещаются непосредственно над столешницей или плитой. Вытяжки имеют большой направленный вниз колпак для сбора дыма или пара и выталкивания их из дома с помощью многоскоростного вентилятора через алюминиевый фильтр. Воздуховод обычно выходит сбоку дома — выше уровня вытяжки — или прямо вверх через крышу.

Советы по эксплуатации и обслуживанию вытяжки

• Не реже одного раза в месяц мойте металлический фильтр горячей водой с моющим средством. Промойте в холодной воде и дайте полностью высохнуть перед повторной установкой.
• Фильтры всегда следует устанавливать в одном направлении. Ищите отпечатанные стрелки или инструкции на фильтре.
• Очистите вытяжку губкой, теплой водой и мягким моющим средством. Никогда не используйте абразивные чистящие средства.
• Большинство вытяжных вентиляторов постоянно смазываются и не нуждаются в повторной смазке. Тем не менее, обратитесь к инструкциям, чтобы узнать, требуется ли какая-либо смазка.
• Регулярно очищайте воздуховод изнутри от жира и другого мусора, который может загореться.

Оборудование/инструменты

• Сверлить
• Плоскогубцы
• Набор сверл
• Крестовая отвертка
• Плоская отвертка
• Карандаш
• Рулетка
• кольцевая пила

Материалы

• Вытяжка
• Круглый воздуховод, 7 дюймов
• Лента из алюминиевой фольги
• Стенка воздуховода или крышка крыши

Ель / Кевин Норрис

1. Определение маршрута воздуховода

   Спланируйте маршрут воздуховода, взглянув на свою кухню и определив кратчайший путь наружу. Также постарайтесь добавить в воздуховод наименьшее количество колен. Даже если путь вдоль стены короче, он может повлечь за собой много изгибов, что делает маршрут по кровле лучшим выбором. Ни в коем случае не устанавливайте воздуховод на чердак или другое закрытое помещение.

   Ель / Кевин Норрис

2. Установка воздуховода

   Начните снаружи дома, разрезая сайдинг или крышу кольцевой пилой с этого направления. Вырежьте отверстие так, чтобы оно было немного больше диаметра воздуховода. Оставьте воздуховод примерно на 3/4 дюйма выступающим, чтобы его можно было прикрепить к крышке.

   Протяните воздуховод обратно к вытяжке. Всегда используйте металлические воздуховоды, а не пластиковые. Никогда не оставляйте соединения незашитыми. Обязательно склейте соединения лентой из алюминиевой фольги.

   Ель / Кевин Норрис

3. Заглушка воздуховода

   Закройте воздуховод на фасаде дома или на крыше. Надежно закрепите крышку на стене или крыше и тщательно загерметизируйте. Если это кровельная установка, обязательно уложите черепицу обратно на фартук воздуховода и используйте кровельный клей, чтобы загерметизировать все шляпки гвоздей и участки среза.

   Ель / Кевин Норрис

4. Подготовка места для установки

   Внутри дома просверлите отверстие для электрического провода и воздуховода. Большинство вытяжек имеют систему крепления для установки. В некоторых случаях это может быть простая система прямого монтажа с четырьмя винтами, ввинченными вверх (если шкафы находятся выше) по заданной схеме, при этом вытяжка фиксируется с помощью замочных скважин. В других случаях вытяжка может иметь металлическую приемную пластину, которая привинчивается на место, и в которую вытяжка может позже скользить.

   Ель / Кевин Норрис

5. Проложить электропроводку

   Электрическая проводка, скорее всего, будет проходить в зону вытяжки либо из шкафа наверху, либо через стену сбоку. Протяните электрический кабель не менее чем на 6 дюймов. Разорвите (зачистите) оболочку, отделите провода, снимите защитную бумагу и зачистите медные провода.

   Ель / Кевин Норрис

6. Установите вытяжку в положение

   Вытяжка должна располагаться непосредственно над зоной приготовления пищи, а электропроводка должна проходить через отверстие в стене или шкафах. Соединитель воздуховода должен входить в воздуховод. Вытяжка должна быть вровень со шкафами. Проведите электропроводку в электрическую коробку вытяжки и выполните соответствующие электрические соединения. Установите на место крышку электрической коробки.

   Ель / Кевин Норрис

7. Закрепите вытяжку

   Если это вытяжка с прямым креплением, убедитесь, что винты все еще находятся в пазовой части (а не в круглой), затем затяните их на место с помощью крестообразной отвертки. Если вытяжка оснащена приемной пластиной, следуйте инструкциям производителя по установке вытяжки на место.

   Ель / Кевин Норрис

Когда звонить специалисту

Обратитесь к строительному подрядчику, если вам нужно добавить воздуховод через стену вашего дома или через крышу, и вы не чувствуете себя комфортно с этой задачей. Если вы не знакомы с установкой электропроводки в соответствии с Национальным электротехническим кодексом (NEC), обязательно вызовите квалифицированного электрика.

Новая кухонная вентиляция (DIY) | Семейный разнорабочий

Обновлено: 01 марта 2023 г.

Используйте жесткий воздуховод с изолированным рукавом для вытяжного вентилятора печи.

Следующий проект›

Семейный мастер на все руки

В этой статье показано, как лучше вентилировать вытяжку и вытяжной вентилятор над плитой, если у вас есть внутренняя стена со шкафами наверху. Мы расскажем, как провести изолированный рукав воздуховода через чердак и крышу, чтобы обеспечить наилучший поток воздуха.

Эксперты DIY журнала The Family Handyman Magazine

ВРЕМЯ

A Full Day

Сложность

Промежуточный диапазон

Стоимость

$ 5100

. , затем прикрепите вентиляционное отверстие печи к колпаку крыши.

Прикрутите воздуховод вместе

Соедините воздуховод винтами для листового металла, оберните соединения алюминиевой изоляционной лентой, затем оберните чердачную часть воздуховода изолирующей муфтой. Вот наши советы по установке круглых воздуховодов.

Если вы хотите заменить вытяжку и вытяжной вентилятор над плитой и выпустить воздух наружу, а плита находится у внутренней стены, у вас есть несколько вариантов. Но эмпирическое правило состоит в том, чтобы направить его по кратчайшему и прямому пути к дневному свету. Таким образом, вы получите наилучший поток воздуха и наименьшее количество скопившегося жира в вентиляционном отверстии кухонного вентилятора.

От внутренней стены ранчо (один уровень) этот маршрут обычно означает подъем через чердак и выход на крышу. Вы также можете подняться в шкаф над плитой — затем по горизонтали к ближайшей внешней стене либо через шкафы, либо в зону над шкафами. К сожалению, установка вентиляционного отверстия таким образом занимает ценное пространство в шкафу, и его установка может быть сложной, особенно если вы пытаетесь запустить его в области софита из-за препятствий.

Какой бы маршрут вы ни выбрали, убедитесь, что общая длина воздуховода не превышает мощность вентилятора. В руководстве пользователя обычно указываются размеры и длина воздуховодов. Во-первых, спланируйте свой маршрут. Самый безопасный способ проверить чердак прямо над плитой — это забить 18-дюймовую трубу. часть выпрямленной вешалки в дрель. Свободно держите провод и направьте его через гипсокартон потолка примерно туда, где будет проходить ваша вентиляционная труба.

Поднимитесь на чердак, найдите вешалку и отодвиньте изоляцию в сторону, чтобы убедиться, что нет балок, электропроводки или других строительных материалов, которые могут блокировать 6-дюймовый дом. дыра. Затем осмотрите крышу прямо над проводом, чтобы убедиться, что есть место для установки вентиляционного отверстия. Опустите отвес с крыши на провод, чтобы найти примерное место выхода с крыши. Возможно, вам придется сместить положение вентиляционного отверстия на несколько дюймов, чтобы избежать обрамления потолка и крыши.

Вернувшись на кухню, отметьте шкафы и прорежьте отверстия для воздуховодов. Прикрепите все воздуховоды, затем поднимитесь на чердак и переместите отвес так, чтобы он падал прямо в середину трубы, идущей из кухни. Вырежьте отверстие для воздуховода, прикрепите его, затем установите крышку крыши.

Если вы живете в районе, где бывают морозы, добавьте изолированный рукав воздуховода к участку трубы на чердаке. Привинтите воздуховод вместе с 1/4-in. шурупы для листового металла и герметизируйте швы клейкой лентой с алюминиевым покрытием (не обычной клейкой лентой на тканевой основе).

Наконец, установите капот. Присоедините переходной воздуховод к вытяжке и убедитесь, что заслонка заслонки работает свободно. Поднимите вытяжку на место и прикрепите ее к стене. Затем загерметизируйте вентиляционную трубу в том месте, где она входит в потолок.

Необходимые инструменты для этого проекта «Вентилятор для кухни»

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Пистолет для герметика
• Аккумуляторная дрель
• Пылезащитная маска
• Удлинитель
• Лобзик
• Рулетка
• Ножницы по металлу
• Канцелярский нож

Необходимые материалы для этого проекта «Вентилятор для кухни»

Избегайте походов за покупками в последнюю минуту.
