Маленькая баня на даче своими руками проекты: Эконом баня на даче своими руками

Мини-баня для дачи: как сделать маленькую баню своими руками: фото + видео

Хотите обзавестись баней, но ваш дачный участок настолько мал, что не позволяет соорудить парную стандартных габаритов? Лучший выход из ситуации – мини-баня. По уровню функциональности и комфорта она ничуть не уступает традиционным сооружениям, а вот места занимает намного меньше и не требует серьезных затрат. К тому же, маленькую парную для дачи без проблем можно сделать своими руками – далее мы расскажем, как воплотить такую задумку в жизнь.

Содержание

• Проектирование и фундамент
• Сооружение каркаса бани
• Обустройство коммуникаций
• Мини-баня своими руками: видео
• Мини-баня для дачи: фото

Проектирование и фундамент

Даже маленькую баню невозможно построить без хотя бы простейшего проекта, поэтому первая стадия работы – составление план-схемы. Здесь нужно обозначить расположение основных объектов и их габариты.

Как правило, в бане выделяют четыре зоны:

• предбанник – достаточно пространства площадью 1,5 х 2 м;
• комната отдыха – около 2 х 2 м;
• душевая – не менее 1 х 1 м;
• парилка – не более 1,5 х 2 м.

План маленькой бани для дачи

Таким образом, получаем минимальные габариты бани: длина – 6 м, высота – 2 м, ширина – 2,5 м. Этого вполне хватит для обустройства комфортной и практичной парной.

Вторая стадия работы – заливка фундамента. Определяясь с типом основания, ориентируйтесь на тип грунта участка.

Если мини-баня возводится на твердом и сухом грунте, можно ограничиться облегченным фундаментом: по всей площади будущей бани уложите плоские камни, покройте их глиной, утрамбуйте, а сверху обустройте плотный слой деревянных брусьев и обработайте их гидроизоляционным битумом.

Если же на вашем участке мягкий грунт, закладывайте ленточный фундамент: выкопайте траншею, поочередно заполните ее слоями песка и щебня, утрамбуйте основание и закрепите сверху армирующую сетку, а затем залейте котлован цементным раствором.

Важно! Ленточный фундамент обязательно нужно покрывать слоем гидроизоляции. Самый простой вариант – листы рубероида.

На почве с большим содержанием песка под миниатюрную баню можно уложить фундамент из бетонных блоков. Для облегченной конструкции хватит 10 блоков стандартных габаритов 20 х 20 х 40 см.

Сооружение каркаса бани

Лучший метод возведения мини-бани – каркасный. Он легкий, быстрый и экономичный. Для сооружения каркаса вам понадобится:

• бруски 5 х 5 см;
• доски толщиной 2,5 см;
• гидроизоляционная пленка или фольга;
• теплоизоляционный материал.

Возведение бани

Сначала из брусьев собирается каркас, соответствующий своими габаритами и конфигурацией ранее разработанному проекту. Изнутри каркас обшивается досками. Для соединения элементов между собой используйте всевозможные анкеры и разноформатные саморезы. Поверх досок монтируются изолирующие материалы: в качестве теплоизоляции можно использовать минвату, керамзит или опилки, а в качестве гидроизоляции – битумные или полимерные мастики. Изолировать нужно не только стены, но и пол, и потолок.

Совет. Тепло- и гидроизоляцию потолка желательно дополнительно закрыть щитами наката – рядом деревянных досок.

После изоляционных процедур нужно позаботиться о кровле. В качестве покрытия можно использовать профнастил, шифер или металлочерепицу: сначала монтируйте на каркас стропильную систему, а уже на ней саморезами закрепляйте кровлю. Сооружая крышу, оставьте проем для дымохода.

Снаружи мини-баню можно обшить блок-хаусом или вагонкой – эти материалы придадут конструкции эстетичный вид.

Обустройство коммуникаций

Финальная стадия работы над мини-баней – обустройство необходимых коммуникационных систем.

Подача и слив воды. Подачу можно сделать самотечной:

1. Подготовьте два бака по 50 л, шланг и трубу со смесителем.
2. Бак для горячей воды установите на 0,5 м ниже, чем бак для холодной.
3. Шлангом соедините между собой баки: один конец зафиксируйте в нижней зоне «холодного» резервуара, второй – в верхней зоне «горячего».
4. Дополнительно соедините резервуары трубой со смесителем на конце.

Для обеспечения слива воды понадобится дренажная система:

1. Выкопайте около парной дренажный колодец.
2. Сделайте в полу бани отверстия для слива.
3. Подведите к отверстиям трубы, монтируя их с небольшим уклоном.
4. Направьте трубу в дренажный колодец.

Обустройство помывочной

Система нагрева воды. Для нагрева воды можно использовать мини-печку или ТЭНы. В первом случае нужно сначала установить прибор, а затем в его самом горячем месте, обогнув основание дымохода, монтировать U-образную металлическую трубу: подающий конец трубы следует расположить на корпусе, а выходящий – на 5 см выше. Во втором случае необходимо установить ТЭНы под «холодным» баком и соединить их с системой подачи воды шлангами и трубами.

Вентиляционная система. Для обеспечения вентиляции в маленькой бане достаточно в стене напротив входа выполнить отверстия с заслонкой.

Мини-баня – выбор тех, кто не хочет из-за скромных габаритов своего дачного участка отказываться от полноценной парной. Как видим, построить ее своими руками не составляет труда: фундамент, каркас, коммуникации – вы успешно справитесь с этими задачами, если будете следовать простым рекомендациям и правилам.

Мини-баня своими руками: видео

Мини-баня для дачи: фото

особенности строительства, как обустроить интерьер банного комплекса, оборудование, фото и видео

Каждый воспринимает дачу по-разному, для одних это способ расслабиться после рабочего дня в огороде, для других повод собраться с друзьями, для третьих просто субботняя традиция. Но в любом случае, баня на даче – это настоящее чудо, о котором мечтает каждый дачник. Поэтому данная статья посвящена тому, как воплотить эту мечту в жизнь, т.е. построить баню самостоятельно.

Баня на дачном участке

Проектирование бани

Первым шагом на пути к осуществлению данной мечты, является создание проекта бани. От него зависит то, какой будет баня, поэтому подходить к данному этапу необходимо очень ответственно.

Проект должен содержать в себе следующую информацию:

• Размеры здания;
• Планировку;
• Расположение дверей и окон;
• Конструкционные особенности строения;
• Из каких материалов будет возводиться строение.

Если построить баню можно своими руками, то выполнение проекта лучше доверить профессионалам. Правда, можно использовать готовый проект, который больше всего соответствует вашим пожеланиям.

Проект бани из бруса

Некоторые из таких проектов вы можете найти на нашем строительном портале. Однако, прежде чем отдать предпочтение какому-либо из них, следует заранее продумать, какой вы хотите видеть баню на своем участке. Это может быть небольшое строение с моечной, раздевалкой и парной на одного-двух человек, или наоборот целый банный комплекс на даче, который может включать в себя комнату отдыха, бассейн для дачи и пр.

Нюансы проектирования

Чтобы не допустить ошибок во время проектирования бани, необходимо учитывать следующие моменты:

• Чтобы парная была удобной и комфортной, нужно правильно ее спланировать. По мнению специалистов, площадь парной на 2-3 человека должна составлять около 10 метров квадратных.
• Высота парной должна составлять – 2-2,2 м. Более низкий потолок неудобен, а более высокий приводит к нерациональным затратам энергии и более длительному прогреву помещения.
• Окна и двери желательно делать небольшими. Кроме того, следует установить высокий порог, это хоть и создаст некоторые неудобства, но за то серьезно снизит теплопотери.
• При выполнении внутренней отделки парной нельзя использовать смолянистую древесину.

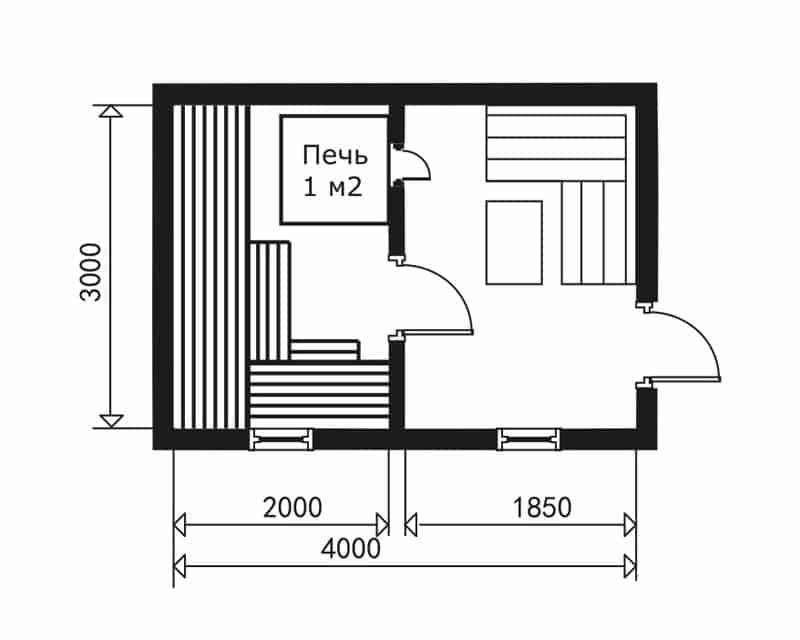

План небольшой бани

Совет!
Если вы прибрели участок для дачи без построек, то это еще не значит, что дело до строительства бани дойдет не скоро.
Дачные дома из блок контейнеров – отличный способ обустроить участок.
После установки такого дома, что происходит очень быстро, можно не спеша заняться и возведением дачной бани.

Место для бани

Также на этапе проектирования, перед тем как сделать баню на даче, следует хорошо продумать ее расположение на участке. Наилучшим вариантом будет ее строительство недалеко от водоема, что позволит окунуться после парной в прохладной воде.

Кроме того, желательно чтобы баня не просматривалась с соседних участков или улицы. Если выдержать подобное условие не получается, то можно искусственно сделать зеленое ограждение из кустарников и деревьев.

Материалы

Для строительства бани подойдут любые строительные материалы, однако, традиционной считается баня, построенная из бруса или бревен. Надо сказать, что выбор во многом зависит от бюджета проекта, так как цена разных материалов может существенно отличаться.

Так как процесс строительства деревянного здания кардинально отличается от строительства из кирпича, далее рассмотрим оба варианта.

Баня из бруса

Строительство бани из бруса

Фундамент

Как и при любом другом строительстве, возведение бани из бруса начинается с устройства фундамента. Так как конструкция будет относительно легкой, фундамент можно выполнить столбчатый, при условии, что грунт твердый.

Фундамент выполняется следующим образом:

• Первым делом необходимо подготовить строительную площадку к дальнейшим работам. Для этого нужно убрать мусор и снять верхний слой почвы.
• Затем на поверхность почвы наносится разметка в соответствии с проектом. Все размеры будущего строения надо несколько раз перепроверить, чтобы не допустить ошибку.

На фото — столбчатый фундамент

• Далее на углах здания и в местах примыкания внутренних стен к наружным, следует выкопать ямы на глубину около 30 см. Диаметр должен соответствовать размеру бетонных блоков или плоских камней, которые буду использоваться в качестве столбов.
• После этого выполняются такие же ямы для столбиков, на которые будут упираться лаги.
• Затем дно ям надо засыпать слоем песка толщиной около 10 см и тщательно утрамбовать.
• Далее укладываются блоки или камни, которые должны возвышаться над поверхностью почвы на 25-30 см. При этом важно обеспечить правильное расположение столбов– поверхность фундамента должна располагаться в одной горизонтальной плоскости.
• В завершение работы, поверхность блоков застилается гидроизоляционным материалом. Чаще всего для этих целей используют рубероид.

Варианты соединения бруса

Возведение коробки

После того, как фундамент будет готов, можно приступать к строительству стен.

Инструкция по выполнению данной работы выглядит следующим образом:

• Возведение стен начинается с укладки первого венца из бруса 20х20 см. Перед его укладкой, брус необходимо обработать антисептиком и смолой, что обеспечит его сохранность в течение длительного времени. Перед креплением бруса, следует убедиться в горизонтальности его расположения.
• Для скрепления бруса надо выполнить соединение шип-паз, которое можно сделать обычной пилой, как показано на схеме. Кроме того, для упрочнения конструкции можно использовать металлические уголки и саморезы.
• После укладки первого венца выполняется монтаж лаг пола. Традиционным вариантом считается их врезка в брус первого венца, однако, это существенно усложняет их замену, которая рано или поздно обязательно понадобится. Поэтому целесообразней прикрепить лаги к первому венцу при помощи металлических уголков и саморезов.
• Брус внутренних стен можно врезать в наружные стены при помощи соединения шип-паз.

Схема укладки венцов

• Далее на первый венец укладывается теплоизоляционный материал (пакля) и монтируется второй ряд из бруса 150х150 мм, также обработанного антисептиком. Соединение венцов между собой выполняется при помощи шипов (нагелей). Для этого сквозь верхний венец сверлится отверстие до середины нижнего венца и вставляется шип. Установка нагелей осуществляется в шахматном порядке на расстоянии 1-1,5 метров друг от друга.
• После возведения стен, при помощи бензопилы выпиливаются оконные и дверные проемы.
• После этого укладываются балки перекрытия, и устанавливается стропильная система в соответствии с проектом здания.
• Завершающим этапом является монтаж кровельного материала и укладка пола. После этого выполняется обустройство бани на даче, о котором мы поговорим ниже.

На этом основной этап работы завершен.

Баня из кирпича

Строительство бани из кирпича или блоков

Фундамент

Строительство бани на даче из кирпича также начинается с возведения фундамента. Так как здание будет тяжелым, фундамент должны быть основательным.

Выполнить его можно следующим образом:

• Как и в первом случае, вначале надо подготовить и разметить участок.
• Далее по периметру наружных стен копаются траншеи на глубину ниже уровня промерзания грунта. Ширина траншей зависит от толщины стен.
• Далее на дно укладывается песчаная подушка толщиной 15 см.
• После этого устанавливается опалубка и выполняется армирование стальными прутьями. Как правило, армирование представляет собой металлически каркас из арматуры, скрепленной между собой проволокой.

Опалубка с армировкой

• После этого опалубка заливается бетоном. На данном этапе необходимо обеспечить горизонтальный уровень фундамента.

Важным моментом при возведении фундамента является приготовление бетона, так как от него зависит прочность конструкции. Чтобы приготовить качественный бетон, понадобятся следующие ингредиенты:

Материал	Соотношение
Цемент М500	1 часть
Песок	2,6 части
Щебень	4,5 части
Вода	0,66 части.

Все компоненты необходимо тщательно перемешивать до получения однородной массы.

Укладка кирпича

Возведение коробки

Спустя 28 дней, когда бетон наберет прочность, можно продолжать устройство бани на даче.

Работа выполняется в следующем порядке:

• Как и в первом случае, перед возведением стен выполняется гидроизоляция фундамента при помощи рубероида.
• Далее выполняется кладка кирпича или блоков на цементно-песчаный раствор. При укладке каждого ряда необходимо проверять горизонтальность его расположения при помощи строительного уровня.
• В соответствии с проектом, на этапе возведения стен необходимо предусмотреть оконные и дверные проемы. Над каждым проемом должна укладываться перемычка. Как правило, для этого используют бетонные балки.
• После возведения стен, укладываются балки перекрытия и выполняется стропильная система крыши.

На том строительство коробки завершено.

Утепление парилки

Обустройство бани

Итак, здание готово, теперь осталось разобраться, как обустроить баню на даче. Конечно, в первую очередь следует установить двери и окна. Затем необходимо уделить внимание парилке.

Обустройство выполняется следующим образом:

• В первую очередь укладываются лаги и настилается деревянный пол из древесины не содержащей смолу.
• Далее выполняется утепление, особенно, если здание построено из кирпича или блоков. Для этого к стенам прибиваются рейки, между которых закрепляются минеральные маты, после чего монтируется фольгированный утеплитель. Затем стены зашиваются вагонкой из липы.

Полки парной

• Следующим шагом является изготовление полок из липы или абаша. Полки набиваются из отельных реек, между которыми должно оставаться расстояние в несколько миллиметров.
• Завершающий этап работы – это выполнения освещения. Для парилки необходимо использовать специальные герметичные осветительные приборы. При этом выключатели должны располагаться за ее пределами.

Совет!
Если на даче отсутствует электричество, то решить проблему электроснабжения поможет аренда дизель — генератора для дачи .

После того как парилка будет готова, следует приобрести оборудование для бани на даче. Наиболее важным элементом является печь-каменка. Конечно, ее можно выложить из кирпича, но это довольно сложная работа, поэтому проще и безопасней купить готовое изделие.

Печь-каменка

Что касается обустройства остальных помещений, то интерьер бани на даче зависит от индивидуальных предпочтений. Чаще всего баню оформляют в русском стиле, однако, можно использовать и более современные варианты.

Вывод

Баня на даче доступна практически каждому дачнику, так построить ее вполне возможно самостоятельно. Самое главное при этом – строго соблюдать технологию на каждом этапе строительства, чтобы не допустить ошибку. Результатом такой работы станет комфортная и безопасная парилка, которая будет радовать своих хозяев долгие годы.
