Подключение выключателя с подсветкой: схема, устройстово, особенности

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Содержание статьи

  • 1 Какие бывают выключатели с подсветкой
  • 2 Устройство
    • 2.1 С диодом
    • 2.2 С конденсатором: для экономии электроэнергии
  • 3 Как подключить выключатели с подсветкой
    • 3.1 Куда подключать провода
    • 3.2 Подключение одноклавишного выключателя с подсветкой
    • 3.3 Подключение двойного выключателя с подсветкой
  • 4 Способы избавления от «моргающих» ламп

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка.  Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.

  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников  — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

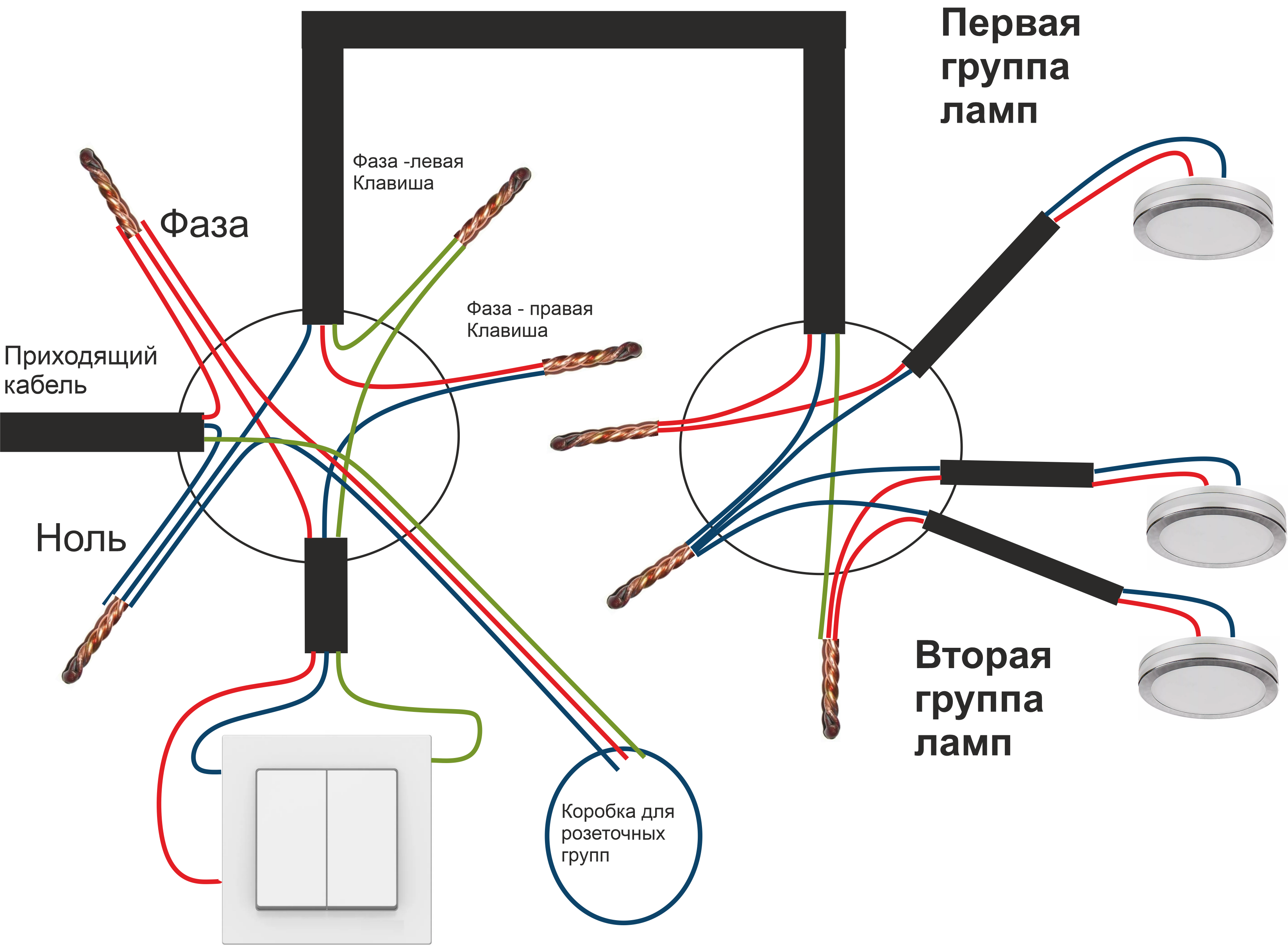

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Подключение двойного выключателя с подсветкой

Выключатели с подсветкой становятся все более популярными, поэтому производители выпускают их в различных модификациях, что существенно облегчает выбор. В темных помещениях эти приборы хорошо видны, а в ночное время они дополнительно выполняют функцию ночника. В статье рассмотрим как правильно выполнить подключение двойного выключателя с подсветкой самостоятельно.

Содержание

Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

  • Две клавиши, способные изменять положение в зависимости от производимых действий.
  • Пластиковый корпус, снимаемый с прибора перед началом подключения.
  • Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.

Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

  • Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
  • Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
  • Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.

Виды выключателей с подсветкой

Общим недостатком таких устройств является невозможность их подключения к любым лампам дневного света, оборудованных стартерами. В этом случае конденсатор через светодиод будет постепенно заряжаться, и при достижении полной зарядки он направит все накопившееся электричество в лампу. Возникает короткая вспышка, которая периодически повторяется и сильно раздражает окружающих.

Основным критерием выбора выключателей является способ их включения. Наибольшее распространение получили стандартные клавишные устройства, предназначенные для внутренней и наружной установки. Их конструкция предельно простая, а в эксплуатации они надежны и удобны. Замыкание и размыкание цепи осуществляется посредством механического двухпозиционного переключателя.

В разных моделях в качестве подсветки используются светодиоды или неоновые лампочки. Несмотря на внешнее сходство, они существенно отличаются техническими характеристиками. Например, неоновые лампы отличаются низким энергопотреблением, но они же способствуют высокому падению напряжения. То есть, при минимальном токе свечения 0,1 мА, падение напряжения составляет 70 В. У светодиодов эти показатели соответственно будут 2 мА и 2 В.

Подсветка может устанавливаться не только в двойных выключателях, но и в устройствах с тремя и даже четырьмя клавишами, а также на проходных моделях. Светящаяся точка обычно располагается на корпусе или на клавишах – сверху, в центре или снизу.

Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Схема подключения с конденсатором

Проблема сильного нагрева резистора преодолевается путем использования схемы подключения с добавлением в цепь конденсатора. Параметры сопротивления необходимо изменить, поскольку резистор будет ограничивать заряд конденсатора. Показатели конденсатора обычно составляют 100-500 Ом. Емкость равна 1 мФ, а сам он рассчитан на напряжение 300 вольт. Выбор характеристик резистора осуществляется опытным путем.

При необходимости, обычный диод можно заменить вторым светодиодным элементом, устанавливаемым на обратную сторону корпуса или на свободную клавишу. Данная схема потребляет минимальное количество электроэнергии – средний расход за месяц составляет около 50 Вт. Однако, установка конденсаторов возможна не во все выключатели, а проблема работы с энергосберегающими и светодиодными лампами полностью не разрешается.

Подготовка к подключению

Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.

Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.

После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.

При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.

Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Провода могут быть проложены закрытым или открытым способом, если это предусматривает схема подключения. В первом случае потребуется устройство штроб в стенах, в во втором – гофрированные трубы или кабель-каналы. При скрытой проводке под выключатель в стене высверливается отверстие.

Для того чтобы обеспечить надежное подсоединение и качественный контакт с клеммами, конец каждого проводника зачищается примерно на 1-1,5 см. При использовании многожильных проводов, рекомендуется провести опрессовку их концов. К двухклавишному выключателю подводится три провода. Первый является фазным и подается на вход, а второй и третий идут на выход и подводятся непосредственно к светильнику. Нулевой и заземляющий проводники соединяются с контактами источников света. Место ввода фазного провода указывается внутри выключателя стрелкой. Сама фаза определяется тестером.

После того как все провода установлены на свои места и выполнено подключение двойного выключателя с подсветкой, необходимо произвести изоляцию потенциально опасных мест. Затем вся конструкция вместе с проводами устанавливается в монтажную коробку и закрепляется растяжками при помощи винтов. По завершении основных работ нужно установить на место декоративную панель и обе клавиши.

При наличии подсветки, для подключения двойного выключателя необходимо воспользоваться дополнительными проводками, соединенными с мини-индикаторами, установленными на клавишах. Один из них соединяется с фазой на входе в верхней части, а другой – с одним из проводов, идущих к светильникам. Когда свет будет выключен, цветные индикаторы продолжат светиться на каждой клавише.

Как отключить подсветку

Иногда возникают ситуации, когда требуется отключить подсветку двухклавишного выключателя временно или навсегда.

Данная процедура не вызывает каких-либо сложностей и легко выполняется в следующем порядке:

  • Линия, где находится выключатель, должна быть обесточена.
  • С помощью плоской отвертки клавиши поддеваются и снимаются, затем демонтируется декоративная рамка.
  • Винты креплений откручиваются, и электрическая часть вынимается из гнезда.
  • Убедитесь в отсутствии напряжения с помощью индикаторной отвертки и вытащите провода из контактных мест.
  • После обнаружения резистора и светодиода необходимо перекусить провода, подведенные к подсветке. В некоторых случаях светодиод просто выпаивается из своего места.
  • После выполнения данной процедуры, выключатель собирается в обратной последовательности.
