Расчёт сечения кабеля провода по мощности току 220

~Prof Master~

Подключение светодиодного оборудования Подключение счетчиков 220 — 380 вольт Подключение точечного освещения Монтаж заземления помещений Монтаж электропроводки

Допустимый длительный ток для кабелей с медными жилами в воздухе

Ток Амп

220 Вольт

380 Вольт

Сечение mm2

1 А

0,22 кВт

0,66 кВт

0.5 mm2

2 А

0,44 кВт

1,3 кВт

0.5 mm2

3 А

0,66 кВт

1,97 кВт

0. 75 mm2

4 А

0,88 кВт

2,63 кВт

0.75 mm2

5 А

1,1 кВт

3,3 кВт

1.0 mm2

6 А

1,32 кВт

3,9 кВт

1.0 mm2

10 А

2,2 кВт

6,6 кВт

1.5 mm2

16 А

3,52 кВт

10,5 кВт

1.5 mm2

25 А

5,5 кВт

16,45 кВт

2.5 mm2

35 А

7,7 кВт

23,03 кВт

4.0 mm2

42 А

9,2 кВт

27,6 кВт

6.0 mm2

55 А

12.1 кВт

36.19 кВт

10 mm2

75 А

16,5 кВт

49,36 кВт

16 mm2

95 А

20,9 кВт

62. 52 кВт

25 mm2

120 А

26.4 кВт

78.98 кВт

35 mm2

145 А

31,9 кВт

95,43 кВт

50 mm2

180 А

39,6 кВт

118,4 кВт

70 mm2

220 А

48,4 кВт

144.7 кВт

95 mm2

260 А

57,2 кВт

171.1 кВт

120 mm2

305 А

67.1 кВт

200,7 кВт

150 mm2

350 А

77 кВт

230.3 кВт

185 mm2

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле:

P = I * U.

Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16.45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)

Ток I = Мощность P — 16000 делим на U — 658.

1793 и получаем силу тока I — 24.3 Амп.

***

Схема подключения бесперебойного питания

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.

***

2. ВРУ в доме

Заказать звонок

E-mail:
Тел:
Имя:

Страница 1 из 3 1 2 3

Сечение проводов по мощности таблица.

Расчет сечения кабеля — примеры расчета, таблицы, калькулятор.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Расчёт сечения кабеля по мощности и длине

Для того чтобы правильно подобрать кабель, в первую очередь необходимо знать его сечение. Наш онлайн калькулятор расчета сечения кабеля по длине и мощности поможет рассчитать сечение кабеля, необходимое для безопасной эксплуатации электропроводки. Кабель с верно выбранным сечением избежит перегревов, коротких замыканий и выхода из строя электротехники.

По какой формуле производится расчет сечения

При проработке алгоритмов:

Площадь кабеля считается по длине и допустимой мощности. Для этого используется формула I = P : U x (COSф), где P — мощность, U — напряжение, а COSф — коэффициент. Если работа производится с бытовой электросетью, то коэффициент обозначается единицей. В случае прокладки промышленной коммуникации, он рассчитывается в виде отношения активной мощности к полной.

  • Сечение по току берется из данных ПУЭ.
  • Сопротивление кабеля считается по формуле Ro = (P x I):S, где P — сопротивление, I — длина, S — поперечная площадь сечения. Однако нужно учитывать, что ток перемещается в обе стороны, поэтому сопротивление фактически будет равно R = Ro x 2.
  • Падение напряжения учитывается в формуле △U = I x R.
  • Падения напряжение в процентном отношении отображено в формуле △U ÷ U.

Если вы хотите посчитать все сами, на помощь придут справочный материал или онлайн-калькуляторы, которые доступны на интернет-ресурсах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

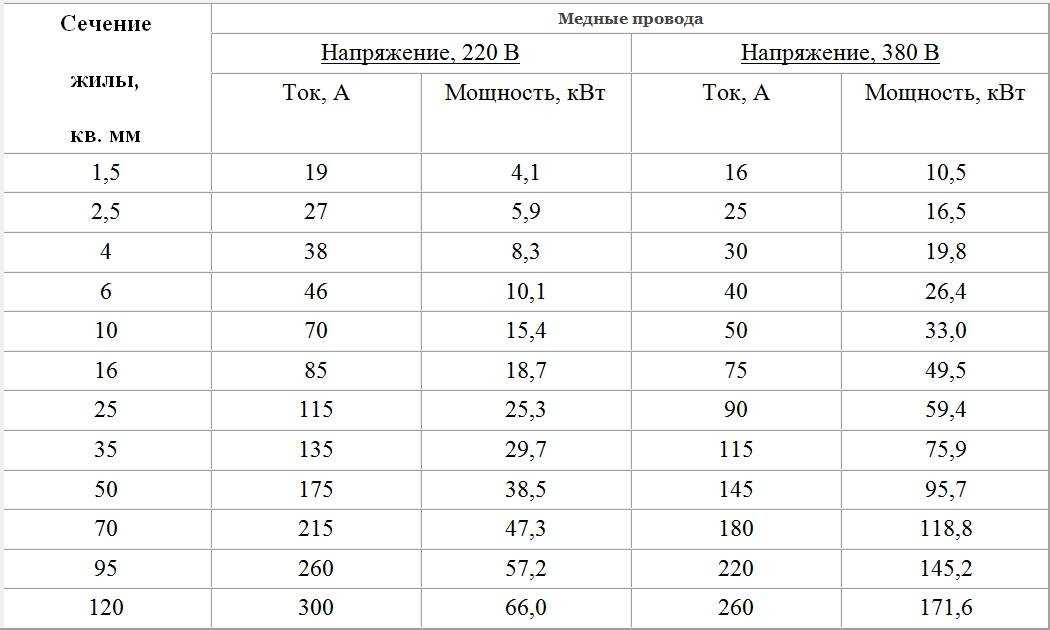

для медных проводов:

для алюминиевых проводов:

Допустимый длительный ток для проводов с медными жилами.

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой либо резиновой оболочке, бронированных и небронированных.

Сечение токопроводящей жилы, ммТок, А, для проводов и кабелей
ОдножильныхДвухжильныхТрехжильных
При прокладке
В воздухеВ воздухеВ землеВ воздухеВ земле
1,52319331927
2,53027442538
144138553549
65050704260
1080701055590
161009013575115
2514011517595150
35170140210120180
50215175265145225
70270215320180275
95325260385220330
120385300445260385
150440350505305435
185510405570350500
240605

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Сечение токопроводящей жилы, ммТок, А, для проводов и кабелей
ОдножильныхДвухжильныхТрехжильных
При прокладке
В воздухеВ воздухеВ землеВ воздухеВ земле
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390235335
185390310440270385
240465

Примечание.  Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

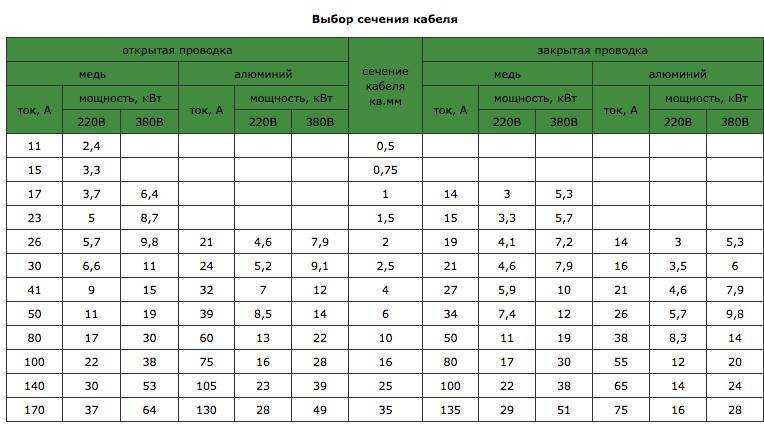

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А

Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

    Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Источники

  • https://first-apartment.ru/sechenie-provoda.html
  • https://kabel-s.ru/info/calc-kabel-sechenie/
  • https://Stroylandiya.ru/blog/raschet-secheniya-kabelya-po-moshchnosti-i-toku/
  • https://systemlines.ru/tekhnicheskie-i-vspomogatelnye-materialy/tablitsa-zavisimosti-secheniya-kabelya-ot-toka-moshhnosti/
  • https://220-help.su/cable-sechenie/
  • https://www.calc.ru/Secheniye-Kabelya.html
  • https://stroychik.ru/elektrika/vybor-secheniya-kabelya
  • https://howelektrik. ru/elektrooborudovanie/provodka/kabeli-i-provoda/raschet-secheniya-kabelya-po-nagruzke-tablicza-dopustimyh-nagruzok-foto-video-urok-kak-rasschitat-neobhodimoe-sechenie-kabelya.html



Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Калькулятор сечения кабеля трехфазного двигателя

11 августа 2021 г.

Если делать подключение электричества, то на ум приходит одно, сколько мм2 кабеля придется использовать для подключения счетчика к столбу. Чтобы ответить на этот вопрос, во-первых, номинал кабеля зависит от того, сколько кВт нагрузки будет подключено подключение к счетчику. То есть размер кабеля зависит от того, сколько кВт разрешенной нагрузки/подключенной нагрузки/максимального потребления. Если подключение осуществляется в бытовом или коммерческом режиме, а нагрузка составляет 5 кВт, тогда будет использоваться однофазный 2-жильный кабель с ПВХ-покрытием, а если подключение осуществляется в режиме 3-фазного двигателя или в промышленном режиме, то будет использоваться 3- или 4-жильный 3-фазный кабель с ПВХ-покрытием. использовал. это

Калькулятор сечения трехфазного кабеля двигателя можно использовать для расчета сечения кабеля ПВХ для подключения двигателя (кВт/л.с.) к точке питания .

Что такое кабель из ПВХ —

Полная форма ПВХ — это поливинилхлорид, и, поскольку мы знаем, что ПВХ — это термопластичный полимерный химический материал, полимерные свойства ПВХ обеспечивают стабильность кабеля при высоких и низких температурах, а также изоляцию кабель в обоих случаях одинаковый. остается такой же. Полимерные свойства ПВХ помогают предотвратить деградацию там, где требуется защита от УФ-излучения. Кроме того, основным свойством, которое делает этот ПВХ-кабель уникальным, является ПВХ-изоляция. Кабель с ПВХ-кабелем используется в основном в местах, где требуется минимальная устойчивость к коронному разряду, а также двигатель или электрооборудование низкого и среднего напряжения, а также низкочастотная изоляция. Кабель ПВХ доступен по низкой цене, а также обладает отличными свойствами старения, и этот кабель можно легко использовать в течение 25-30 лет.

Как рассчитать сечение кабеля в кв. мм Формула для двигателя-

В случае низковольтной/низковольтной системы или нагрузки размер и номинал кабеля можно выбрать на основе его допустимой нагрузки по току и падения напряжения по длине кабеля но в случае системы среднего и высокого напряжения способность кабеля к короткому замыканию является важным и окончательным фактором. То есть, в случае двигателя HT, допустимый ток короткого замыкания кабеля играет важную роль в определении размера кабеля. Таким образом, в случае с высокотемпературным двигателем, для окончательного определения размера кабеля достаточно только допустимого тока короткого замыкания кабеля, так как два других параметра будут регулироваться автоматически.

Расчет размера кабеля 90 кВт двигателя LT

Двигатель KW = 90 кВт

PF = 0,8, Эффективность = 94%

Системное напряжение, v1 = 415

Длина кабеля = 100 м

P = √3 x V x I Cos Φ для 3-фазной нагрузки

P = V x I Cos Φ для 1-фазной нагрузки

Номинальный ток нагрузки = P / (1,732 x V x Pf x Eff)

I=

/ (1,732 x 415 x 0,8 x 0,99 )

=

/540= 157 ампер

~ 157 A

в идеальном случае 157 ампер должно быть допустимым током кабеля, и если мы посмотрим на таблицу размеров кабеля, мы обнаружим, что для 157 ампер Текущий номинальный размер кабеля Размер кабеля 70 мм2 был бы идеальным.

Но номинал кабеля с ПВХ-покрытием также зависит от многих других факторов, которые увеличивают номинальный ток кабеля и снижают его номинальные характеристики. Факторы, которые влияют или снижают рейтинг кабеля по сравнению с идеальным случаем, следующие:

  1. Изменение температуры окружающего воздуха
  2. Глубина прокладки кабелей, проложенных непосредственно в земле
  3. Температура грунта для кабелей, проложенных в каналах в случае кабеля из ПВХ с медной проволокой коэффициент снижения характеристик из-за трех вышеуказанных причин будет равен 1,30.

    Таким образом, фактический номинальный ток должен быть: 1,30x 157 ампер = 205 ампер

    В действительности, если мы посмотрим на приведенную ниже таблицу, кабель ПВХ сечением 95 мм2 идеально подойдет для подключения двигателя к точке питания.

    Таблица размеров кабеля для двигателя –

    Если мы рассчитаем мощность двигателя по току или получим мощность по току с паспортной таблички двигателя, то с помощью приведенной ниже таблицы размеров кабеля мы можем получить размер кабеля ( мм2). используя вышеуказанные Калькулятор размера кабеля для трехфазного двигателя Мы также можем получить размер кабеля без расчета.

    Размер ПВХ Площадь поперечного сечения (мм2) Приблизительный общий диаметр кабеля (мм) Номинальный ток кабеля Для однофазного (А) Номинальный ток кабеля для трехфазного (А)
    1,5 2,9 17,5 15,5
    2,5 3,53 24 21
    4 4. 4 32 28
    6 4.68 41 36
    10 5.98 57 50
    16 6.95 76 68
    25 8.7 101 89
    35 10.08 125 110
    50 11.8 151 134
    70 13.5 192 171
    95 15.7 232 207
    120 17.4 296 239
    150 19.3 300 262
    185 21.5 341 296
    240 24.6 400 346
    300 27.9 458 394
    400 30. 8 546 467
    500 33.8 626 533
    630 37,6 720 611

    кВт. подключение вентилятора), то в таком случае, сколько мм2 кабеля следует использовать от столба до метра, можно определить по таблице, приведенной ниже. с помощью

    Калькулятор размера кабеля для трехфазного двигателя Мы также можем получить размер кабеля без расчета.

    HP kW Amps Cable Size (AL) Cable Size (Cu)
    0.1 0.11 0.19 1.5
    0.3 0,26 0,45 1,5
    0,5 0,37 0,640074 2.5
    0.7 0.55 0.96 2.5
    1. 0 0.75 1.3 2.5
    1.5 1.1 1.91 2.5
    2.0
    1.5
    2.61 2.5
    3.0 2.2 3.83 4 2.5
    5.0 3.7 6.43 6 2.5
    7.5 5.5 9.56 10 2.5
    10.0 7.5 13.04 10 4
    12.5 9.3 16.17 10 4
    15.0 11 19.13 16 4
    20.0 15 26.09 25 6
    25.0
    18.5
    32.17 35 10
    30. 0 22 38.26 50 25
    40.0 30 52.17 70 35
    50.0 37 64.35 95 50
    60.0 45 78.26 120 50
    100 75 130.43 150 70
    120 90 156.52 185 95
    147 110 191.3 240 120
    177 132 229.56 300 120
    200 150 260.86 400 150
    235 175 304.34 500 185
    295 220 382.59 500 240
    335 250 434,76 630 300

    Добро пожаловать в Doncaster Cables — Техническая помощь

    Таблицы допустимой нагрузки по току

    По приведенным ниже ссылкам показаны таблицы допустимой нагрузки по току и падения напряжения для продукции Doncaster Cables.

    По этим ссылкам вы найдете наш кабельный калькулятор. Инструкции ниже:-

    1. Выберите тип источника питания (однофазный 230 В / трехфазный 400 В)
    2. Выберите требуемое падение напряжения
    3. Введите мощность в ваттах или ток в амперах, которые должны передаваться по кабелю
    4 .Введите длину вашей кабельной трассы
    5. Выберите способ прокладки кабеля 906:30 6. Нажмите кнопку «Рассчитать», и размеры кабеля будут рассчитаны.

    В нашем калькуляторе теперь перечислены различные типы кабелей, поэтому, прокручивая список, вы можете увидеть, как разные типы кабелей могут иметь разные размеры для одного и того же набора параметров.
    Выберите кабель, подходящий для вашей установки.

    • Одножильные кабели с изоляцией из термопласта, 70°C, неармированные, с оболочкой или без нее
    • Многожильные кабели с изоляцией из термопласта и оболочкой из термопласта, 70°C, неармированные
    • Одножильные кабели с термореактивной изоляцией, рассчитанные на 90°C, неармированные, с оболочкой или без нее
    • Плоский кабель с изоляцией и оболочкой из термопласта, 70°C, с защитным проводником
    • Многожильные кабели с термореактивной изоляцией и оболочкой из термопласта, рассчитанные на 90°C, неармированные
    • Многоядерный 9Кабели с армированной термореактивной изоляцией 0°C
    • Гибкие кабели с термореактивной изоляцией, 60°C, с оболочкой, неармированные
    • Гибкие кабели с термореактивной изоляцией и оболочкой, рассчитанные на 90°C и 180°C, неармированные
    • Гибкие шнуры, неармированные
    Калькулятор размера кабеля
    Тип питания

    Фаза
    Однофакторная фаза

    Падение напряжения
    5% (общее) 3% (выделенные схемы освещения)

    Мощность

    Киловатты

    или усилитель

    70624

    или ампер

    .

    Способ установки
    В кабелепроводе в теплоизолированных стенах В кабелепроводе на стене или в коробе С зажимом Прямо в земле или в кабелепроводе в земле На открытом воздухе или на перфорированном кабельном лоткеH6242Y ТОЛЬКО над гипсокартонным потолком, покрытым теплоизоляцией не более 100 мм толщинаH6242Y ТОЛЬКО над гипсокартонным потолком, покрытым теплоизоляцией толщиной более 100 ммH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией, с кабелем, касающимся внутренней поверхности стеныH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией, с кабелем, не касающимся внутренней поверхности стены

    Калькулятор размера кабеля Отказ от ответственности

    Рекомендуемые размеры кабеля основаны на информации, предоставленной пользователем, и предназначены только для справки. Расчет основан на требованиях BS7671 к электроустановке, правилах электропроводки IEE и основан на падении напряжения, выбранном при 230 и 400 вольт. Чтобы мы могли предоставить эту информацию в качестве руководства, были сделаны определенные допущения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
