Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Опалубка под фундамент – важный этап при сооружении дома. Неправильно сконструированная, она может привести к появлению дефектов в основании сооружения. Сборная опалубка из фанеры часто используется в виду ее дешевизны и доступности.

Оглавление:

Свойства и особенности
Какую фанеру использовать
Сборка своими руками
Установка

Характеристики

Кроме досок с брусьями, для конструкций, удерживающих бетонный раствор и формирующих фундамент, используется фанера. Будь то качественные или второсортные, доски имеют некоторые недостатки. По сравнению с ними опалубка из фанеры легче, занимает немного места при хранении, транспортировке, технология ее монтажа проще. Основание здания будет создано с меньшими затратами.

Фанерная опалубка имеет такие достоинства:

легкий вес;
удобно хранится, перевозится;
проще самостоятельно собирать/разбирать, монтировать, обрабатывать. Нет необходимости сбивать элементы в тяжелые щиты, как в случае с досками;
при правильном монтаже, установив подпорки через каждые 60–100 см, опалубка, а, соответственно, и будущее основание дома, не деформируется;
листы образуют ровную, гладкую поверхность без стыков. Не требуется дополнительное выравнивание, шлифовка. Лист фанеры представляет собой уже готовый ровный щит;
конструкцию легко подогнать под нужные размеры прямо на месте строительства;
пригодна для использования несколько раз – главное ее очистить, правильно высушить. Ламинированная или влагостойкая фанера выдержит много циклов эксплуатации.

Недостатки. Обычная фанера все-таки в большей степени подвержена повреждениям, чем доски. Но опалубка делается из достаточно толстого материала. В рабочем состоянии она деформируется (изгибается) от тяжести бетонной заливки только в том случае, если неправильно установлены подпорки.

Бакелитовые листы для опалубки выдерживают 100 и больше циклов использования. Они дорогие и не окупают себя, поэтому в частном строительстве чаще применяется простая влагостойкая фанера или обычная из хвойных и других пород дерева. Опалубка из фанеры сооружается проще, чем из досок. Для самостоятельного строительства, под основание дома имеет смысл брать именно простой недорогой материал.

Фанера под опалубку – сосновая или хвойная – прослужит около 30–35 циклов; ламинированные или влагостойкие листы – 50–55.

После использования конструкция разбирается. Щиты очищаются, просушиваются, используются повторно на ином объекте.

Как выбрать материал

Если перед застройщиком стоит выбор – доски или фанера — тут однозначно следует отдать предпочтение последней. Такая съемная опалубка дешевле, а также намного удобнее в использовании. Можно купить обычную, ламинированную или крашенную.

Всегда следует обращать внимание на срезы листов. Если они не обработаны, то их нужно самому покрасить гидрофобной краской или замазать клеем, который после высыхания становится стойким к воде. Это исключит попадание влаги внутрь и поможет избежать расслаивания.

При выборе материалов руководствуйтесь следующими советами:

Не стоит покупать высококлассную фанеру, которая используется для мебели — для опалубочных работ своими руками это не имеет смысла. Вполне подойдет ФБА, ФСФ.
Для сложных поверхностей – лестничных маршей, круглых конструкций, криволинейных переходов – создается фигурная съемная опалубка. Это еще одно преимущество фанеры, поскольку из досок сложные конструкции сделать очень непросто.
Оптимальные параметры листов: 1220х2440 мм, толщина – от 10 до 21 мм. Покупая их, нужно ориентироваться на высоту заливки.

Процесс создания опалубки

Под фундамент роют траншеи, подготавливают почву, создают подушку из слоев щебенки, песка. Далее составляют чертеж, на котором намечается ширина, длина, схема конструкции.

Перечень необходимых инструментов:

фанера 1220х2440 мм и толщиной 10–21 мм. Используют материал и других размеров, в зависимости от высоты бетонной заливки;
рейки 50х50. Ими будут крепиться щиты;
шпильки стальные М10х300 мм с гайками;
уголки, саморезы, гвозди;
проволока;
уровень для проверки ровности установленной конструкции;
рулетка;
линейка, карандаш для разметки;
столярный инструмент.

Этапы

Установка опалубки своими руками подразумевает уже готовую разметку и траншеи под фундамент. Остается лишь правильно смонтировать и закрепить фанерные стенки, чтобы масса бетона не распирала их. Чертеж будущей конструкции сделает эту работу проще.

Листы распускают на меньшие сегменты, если это необходимо. Они должны быть немного большей высоты чем заливка (на 10–15 см). По длине их подгоняют на месте, разрезая обычной пилой. Срезы покрывают водостойкой краской или клеем. Опалубка изнутри обрабатывается олифой, чтобы к ней меньше прилипал раствор. К ламинированной фанере бетон не липнет, поэтому ее легче очистить после использования.

Итак, чертеж создан, листы подготовлены и подогнаны под размеры траншей. Далее, съемная опалубка монтируется.

Шляпка крепежного элемента должна быть изнутри – так опалубка при демонтаже не будет цепляться выступающими частями крепежа за бетон.

Листы выкладываются на ровной поверхности и скрепляются между собой рейками. Крепление осуществляется шпильками или гвоздями. В первом случае под крепежные элементы в листе и рейке высверливают отверстия сечением 10 мм. В отверстие вставляется отрезок пластиковой трубки такого же диаметра, и шириной равной ширине листа – так шпильку потом будет легче вынуть. Щиты устанавливают по периметру траншей параллельно друг к другу.

Нужно 2–3 ряда реек. Они размещаются вверху и внизу вдоль щитов. Если фундамент высокий, крепят еще одну рейку посредине. Далее, шпильки вставляются, фиксируются гайками. По углам опалубка скрепляется саморезами, угловыми скобами, или досками. Все элементы крепления располагают с наружной стены конструкции, так чтобы поверхность листа внутри была гладкой, гвозди забиваются изнутри, загибаются снаружи.

Инструкция по установке

щиты готовы – конструкцию размещают по периметру траншей;
между стенами фанеры выставляют деревянные бруски, тем самым регулируя необходимую ширину опалубки под фундамент;
щели в щитах заделывают;
для защиты от распирания сверху надевают хомуты – П-образные конструкции из досок. Снаружи вбивают в грунт колышки или подпорки через каждые 60-100 см. Если хомутов нет, то вбивают больше кольев. Сверху они стягиваются проволокой.

Для дополнительной устойчивости применяют распорки из отрезков досок, снаружи – укосы, то есть бруски, срезанные под 45-градусным углом и зафиксированные враспор между почвой и щитом.

Опытные строители советуют перед заливкой поместить внутрь конструкции полиэтиленовую пленку. Благодаря этому съемная опалубка легче демонтируется, фанера после снятия останется чистой, влага не проникнет в нее, а фундамент будет дольше твердеть влажным. Если планируется утепленное основание, то между ним и опалубкой помещают листы пенополистирола. В некоторых случаях опалубка своими руками делается комбинированной. Такую конструкцию применяют на сыпучих грунтах, если фундамент свайно-ленточный, заглубленный: подземная часть опалубки — несъемная, а надземная – съемная, из лисов фанеры и досок.

Устройство опалубки из фанеры своими руками

Возведение фундамента дома включает в себя такой важный процесс, как установка опалубки. Она представляет собой конструкцию, в которую в дальнейшем будет заливаться бетонная масса. При строительстве частных домов во время заливки бетона чаще всего применяют опалубку из фанеры. Этот материал лучше всего подходит для бетонных сооружений, поскольку отличается гладкой и ровной поверхностью. Благодаря фанерной опалубке заливку фундамента бетоном возможно осуществлять самостоятельно без особых трудностей.

Где применяется фанерная опалубка?

При производстве материала используются категории таких марок, которые могут быть в дальнейшем использованы в качестве щитовой опалубки при сооружении бетонных фундаментов, а также перекрытий. Опалубка рассматриваемого вида применяется в:

строительстве частных домов;
постройке монолитных зданий;
при возведении архитектурных форм малых габаритов;

при сооружении плотин и мостов;
в качестве материала для изготовления корпусной мебели;
для обшивки товарных вагонов и т.д.

Разновидности материала для опалубки

Фанеру необходимо подбирать с учетом множества факторов: климатических условий, сложности строительных работ и их объема. При изготовлении опалубки используются следующие виды фанеры:

Бакелитовая. При ее изготовлении шпоновые листы скрепляются между собой при помощи синтетических смол и специального лака. После этого материалы просушиваются при низких температурных режимах. Бакелитовая фанера имеет высокую устойчивость к влаге и способна выдерживать резкие перепады температур, а также долговечна при эксплуатации. Ее часто используют при реставрации и достройке помещений.

Материал выгодно приобретать, потому что его в дальнейшем можно многократно использовать , например, для возведения фундамента бани или сарая.

Ламинированная. Это изделие облицовано со всех сторон фенольным или меламиновым покрытием. Оно устойчиво к влиянию агрессивных химических веществ, не подвержено воздействия грибка и плесени. Защитная пленка препятствует проникновению вглубь ламинированной фанеры влаги. При правильной эксплуатации опалубка из данного материала способна выдержать около 70 циклов.

ФК. Такая фанера представляет собой несколько слоев склеенного цельного шипона. Материал устойчив к деформации и отличается высокими механическими показателями. Главный минус – недолгий срок службы.

Выбор фанеры для опалубки

Если заливка фундамента будет производиться однократно, то достаточно приобрести хвойную фанеру. Для более сложных работ подойдет ламинированная фанера. Это даст гарантию, что раствор не пристынет к поверхности материала.

Обычно фанеру выпускают стандартных габаритов 2444х1220м. Следует сразу учесть, что листы подобного размера придется распускать на более мелкие изделия, чтобы их высота лишь незначительно превышала глубину фундамента. Толщину листов определяют исходя из параметров самой заливки.

Для увеличения срока службы изделия, торцы опалубки обрабатывают специальным клеящим составом. Благодаря клею листы не будут расслаиваться и смогут надежно удерживать бетон. Фанеру из хвои рекомендуется покрывать олифой, это увеличит влагостойкость изделия.

Кроме того, при выборе фанеры для установки опалубки своим руками следует обратить внимание на следующие показатели:

прочность изделия и его устойчивость к разрывам и изломам;
степень водостойкости и срок эксплуатации;
показатели сопротивляемости при изгибах;
легкость обработки;
степень защиты от химических составов;

количество циклов, которое изделие способно выдержать без потери первоначальных качеств и свойств.

Предварительные работы перед монтажом опалубки

Прежде чем приступить к работе стоит обязательно подготовить строительную площадку. Для этого ее освобождают от лишнего мусора и зеленых насаждений. Почва, неприспособленная под высокие нагрузки, снимается. Строительная площадка выравнивается до горизонтального состояния.

Далее по внешним углам будущего фундамента забиваются железные штыри. По диагоналям уточняются размеры сооружения, а затем выполняют внутренние разметки. По верху будущей заливки натягивается прочная леска, по которой обозначаются необходимые габариты.

Монтаж опалубки

Дальнейшая установка опалубки из фанеры своими руками происходит в определенном порядке.

Заготавливается материал для щитов. Для этого материал разрезают на заготовки одинакового размера таким образом, чтобы их длина на полметра превышала высоту фундамента. Одну из сторон заготовок затачивают, чтобы с их помощью можно было забить щиты в землю. Фанера разрезается по габаритам щитов. Доски материалов тщательно подгоняют, чтобы между ними не оставалось щелей. Толщина досок определяется в зависимости от габаритов строения и толщины бетонной заливки, которую будет удерживать опалубка. Обычно для таких целей подбирают доски толщиной 2,4-3,6 см.

На ровной поверхности выкладываются бруски и выравниваются по верхнему краю. Поверх брусков накладывается фанера, которая затем закрепляется с помощью саморезов и гвоздей. Следует располагать шляпку закрепляющих элементов с внутренней стороны щитов, чтобы выступающие элементы не смогли затруднить процесс снятия опалубки.

Далее происходит разметка строительного участка. Капроновая веревка натягивается на вбитые в землю бруски. По разметке прорывается траншея определенной глубины и выполняется песчано-гравийная посыпка. При необходимости можно установить опорную доску, а после этой операции щиты. Щиты прикрепляются к опорной доске либо вбиваются заостренным концом в грунт. При выполнении таких работ пользуются уровнем или отвесом, чтобы обеспечить щитам максимально ровное положение.

Скрепление щитов между собой. Это происходит с использованием отрезков досок. Доски следует прибивать с внешней стороны к брускам щитов. Опалубка скрепляется хомутами, имеющими П- образную форму. Благодаря такому креплению стороны опалубки не расходятся в разные стороны при выполнении заливки бетоном. Углы конструкции дополнительно скрепляются досками на саморезы.

В случае, если щиты стоят недостаточно устойчиво, их также скрепляют брусками с внешней стороны. Иногда в качестве соединительного элемента используют укосы – бруски со срезом в 45 градусов.

Стенки опалубки застилают пленкой из полиэтилена, чтобы предотвратить вытекание раствора и преждевременное испарение цементной смеси.

Установка арматуры. В процессе установки заливается и бетон. Поверхность после выполнения всех работ выравнивается и выдерживается до полного высыхания бетона.

Самостоятельный демонтаж конструкции

Снятие опалубки производят только после образования зазора между бетоном и досками.

Щиты при снятии слегка постукивают по внешней стороне. Такой способ позволяет снять опалубку быстро и легко. Вначале снимаются укосы, стяжки и хомуты, а лишь за тем извлекаются щиты.

Пленка, которая использовалась в качестве застилки, может быть оставлена на поверхности фундамента до полного засыхания цементного раствора. Благодаря этому верхний слой фундамента не пересохнет раньше времени, и, соответственно, конструкция наберет максимальную прочность.

Экономичный способ устройства опалубки

Опалубка для фундамента создается , прежде всего, с целью обеспечить конструкцию максимальной прочностью и надежностью. Помимо стандартных методов скрепления щитов деревянными рейками и П-образными обоймами применяется крепеж металлическими шпильками. В основном шпильки подбираются диаметром 16 мм. Далее под соединительные элементы высверливаются сквозные отверстия в деревянных рейках. Рейки лучше предварительно закрепить на листах для устойчивости во время монтажа опалубки из фанеры.

Чтобы качественно закрепить рейку к листу достаточно проделать 3 отверстия (для стандартного листа размером 250 см).

При таком способе устройства опалубки необходимо, чтобы длина шпилек превышала ширину фундамента на 25 см. Для того, чтобы было легче извлечь шпильки после засыхания бетона, рекомендуется насаживать на них пластиковые трубки. В качестве насадки подойдут самые обычные водопроводные трубы. Главное, чтобы их размер совпадал с шириной фундамента.

Такой способ позволяет возвести ленточный фундамент строения в самые короткие сроки. При этом щиты опалубки максимально защищены от возможных повреждений.

Чтобы листы легче демонтировались, перед установкой их обрабатывают гидроизоляционными средствами, например машинным маслом. Экономичный способ установки опалубки из фанеры вполне подойдет для сооружения монолитного железобетонного каркаса, целью которого является соединение столбчатого фундамента в единую прочную конструкцию.

Преимущества опалубки из фанеры:

Ровная поверхность материала создает благоприятные условия для заливки бетона.
Влагостойкие свойства материала позволяют ему сохранять первоначальные свойства в процессе длительной эксплуатации.
Опалубка рассматриваемого типа легко устанавливается без привлечения специалистов по строительным работам.
Элементы конструкции более защищены от деформации во время заливки цементного раствора.
Опалубка из фанеры более экономична по сравнению с деревянными щитами.

Таким образом, качественно выполненная опалубка из фанеры своими руками, обеспечивает фундаменту максимальную прочность и надежность.

Опалубка из фанеры своими руками – пошаговая инструкция с фото и видео

Любое строение невозможно без фундамента. А надёжный и ровный фундамент может быть создан только при условии сооружения крепкой и геометрически правильной опалубки. Несмотря на развитие технического прогресса, традиционная опалубка из щитов продолжает оставаться незаменимым элементом. В последнее время всё чаще дерево постепенно заменяется фанерой. Сооружение опалубки из фанеры своими руками не только сокращает время строительства, но и позволяет значительно уменьшить расходы.

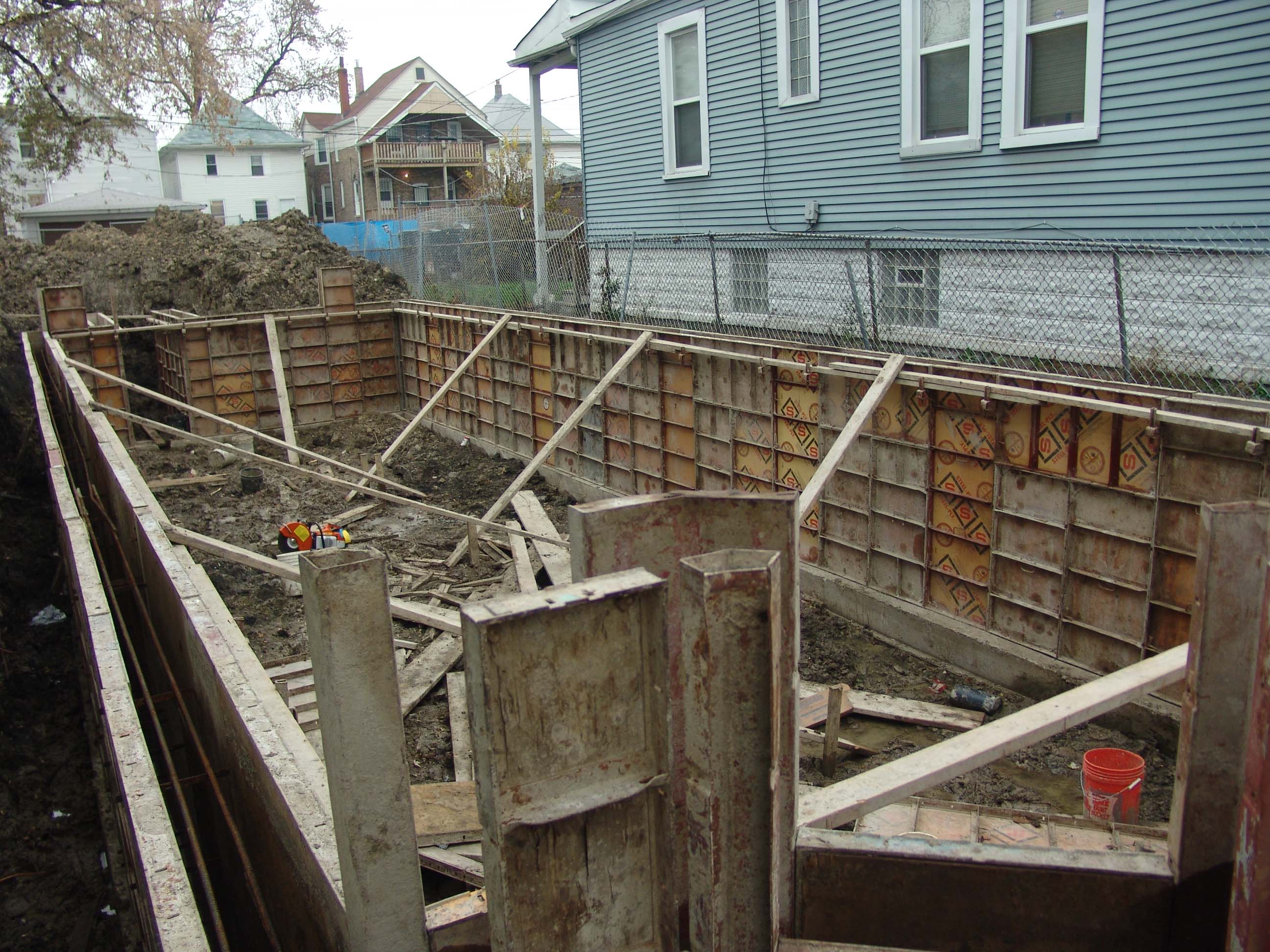

Установленная опалубка из фанеры

Основные плюсы использования

Одной из главных причин замены конструкций на фанерные при сооружении опалубки стала деформация дерева под действием раствора. Со временем стоимость деревянных и фанерных опалубок стала практически одинаковой, что только способствовало процессу замены.

Кроме этого, применение фанеры имеет дополнительные плюсы:

Гладкая поверхность позволяет создать идеальную форму.
Процесс установки и сборка может осуществляться своими силами.
Сводится к минимуму возможность выдавливания отдельных элементов под действием раствора.
Предельно сокращается время изготовления.
Использование отдельных макрок позволяет выдержать несколько циклов заливок.

Важно! Если предстоит многократное использование конструкции, элементы можно смазать для упрощения последующего демонтажа.

Процедура изготовления включает основные этапы, свойственные традиционной конструкции, но имеет свои отличия. Чтобы сделать опалубку из фанеры для фундамента своими руками необходимо придерживаться рекомендаций:

Приобретение необходимого материала

До начала работ следует приобрести:

Составляющие для бетона (цемент, песок, вода, щебень).
Арматура и вязальная проволока.
Брус для крепежа сечением 50 на 50 мм.
Крепление для фанеры (шпильки и гайки).
Крепежи (скобы, саморезы, гвозди).
Фанеру.

Приобретая фанеру, рекомендуют придерживаться следующих советов:

Для разового сооружения достаточно листов из хвои. Для предупреждения расслаивания её можно обработать олифой.
Для неоднократного использования подходят влагостойкие или ламинированные плиты.
Для увеличения срока эксплуатации торцы плит можно обработать водостойким клеем.

Также понадобятся бетономешалка, лобзик, шуруповёрт, молоток и гаечный ключ.

После подготовки материала необходимо расчистить площадь, где будет заливаться фундамент, и произвести разметку, использую леску. Сначала отбивается внешний периметр, проверяется диагональными промерами, после чего размечаются внутренние размеры с учётом толщины фундамента.

Разметка фундамента и подготовка траншей

Монтаж

По разметке вырываются траншеи. На дно засыпается песок, после чего утрамбовывается.

Монтаж происходит в таком порядке:

С наружной стороны траншеи ставятся листы фанеры, с каждой стороны.
Чтобы не было смещения с наружной стороны крепяся брусы, перемычки и клинья (раскосы).
Для надёжной фиксации листов используются стальные шпильки. Для этого в местах крепления сверлятся отверстия, равные диаметру крепежа. Перед установкой между стенами закладывается трубка из пластика, куда потом вставляется шпилька, которая скрепляется гайками с наружной стороны.

Как установить правильно шпильку при монтаже опалубки из фанеры своими руками, видео ниже наглядно продемонстрирует.

Крепёжные шпильки и гайки для крепления фанеры

Для фиксации расстояния между листами внутри ставятся деревянные брусы, равные ширине заливки.

Важно! Все просверленные отверстия обрабатываются олифой, чтобы препятствовать выходу влаги.

Для повышения надёжности крепления устанавливаются в несколько рядов. Крепежи ставятся снизу и сверху конструкции вдоль установленных листов фанеры.

Важно! Если высота слишком большая допускается установка крепежа посредине листа.

Соединения по углам фиксируются скобами.

Важно! Все крепежи осуществляются только с наружной стороны. Если используются гвозди, они забиваются изнутри, и загибаются снаружи. Это делается для сохранения поверхности фундамента.

В готовой конструкции дыры и щели закрываются или зашпаклевываются, иначе может произойти утечка бетона. Для снижения давления бетона по периметру опалубки в грунт вбиваются арматуры, которые дополнительно фиксируются вязальной проволокой. Также могут использоваться хомуты.

Установеленная и закреплённая опалубка

Если используется фанера без покрытия, для лёгкого демонтажа конструкции внутренние стенки можно обработать олифой, специальным раствором или обычной плёнкой.
Фундамент можно утеплить. Для этого можно разместить плиты полистирола между опалубкой и фундаментом.

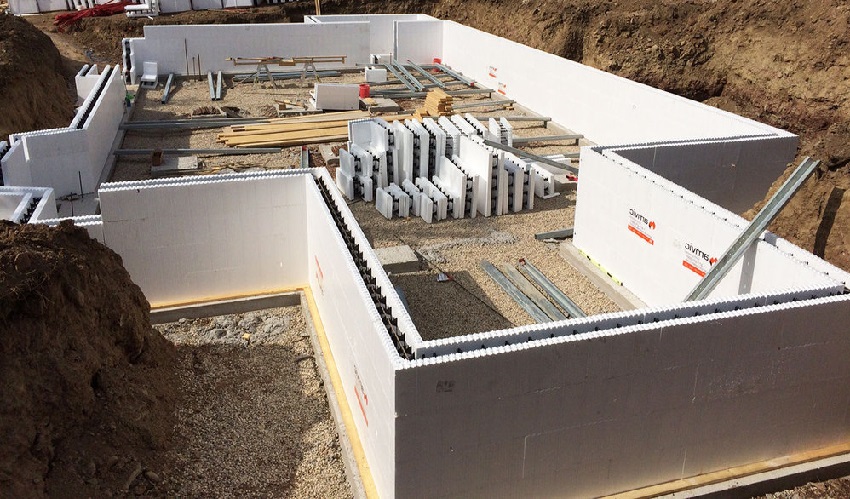

Опалубка, утеплённая пенополистиролом

Для окончательного завершения монтажа надо провести армирование. Для этого используется арматура, которая крепится как вдоль фундамента, так и поперёк, после чего обязательно фиксируется проволокой.

Армирование опалубки

Опалубка готова!

Важно! Если строение имеет коммуникации, в процессе подготовки опалубки необходимо предусмотреть закладку труб по периметру фундамента. Это значительно упростит процесс подвода коммуникаций на этапе строительно-монтажных работ.

Ламинированная фанера

Если бюджет позволяет, опалубка из ламинированной фанеры, своими руками будет отличным решением. В отличие от обычной она имеет свои плюсы:

Повышенная прочность, позволяющая легко переносить большие нагрузки.
Возможность установление креплений с шагом в несколько раз большим, чем для обычной фанеры, что является следствием её прочности.
Идеально гладкая и ровная плоскость даже без дополнительной шлифовки.
Простота в монтаже.
Длительный срок эксплуатации, выдерживающий до 100 заливок.

Опалубка из ламинированной фанеры

В конце необходимо обратить внимание на особенности монтажа опалубки для стен из фанеры своими руками. Процедура принципиально ничем не отличается от описанного процесса. Рекомендуется обратить внимание на следующие моменты:

Для опалубки стен лучше использовать новые материалы, так как старые оставят на поверхности следы.
Опорные доски должны стоять под углом от 30 до 45°, иначе конструкция может рухнуть.
В бетон для крепости перед заливкой стен нужно добавлять пластификаторы.

Монтаж опалубки стен

Используя указанные советы можно без посторонней помощи собрать опалубку с минимальными затратами.

Вконтакте

Facebook

Twitter

Google+

Опалубка из фанеры своими руками, фото, видео

В процессе изготовления фундамента самым популярным вариантом для придания нужной формы монолитной конструкции является опалубка из фанеры. Конструкция заполняется цементным раствором, а после засыхания цемента опалубку можно демонтировать или оставить. Опалубку для фундамента можно купить готовой, или сделать своими руками.

Так как каркас для заливки раствора – это важная часть постройки к ней предъявляются серьезные требования:

Каркас для заливки раствора должен обладать максимально высокой прочностью, так как на нее оказывается высокое давление;

Фанера, используемая на опалубку должна иметь размеры, соответствующие плану;
Для максимальной прочности фундамента фанера, применяемая на опалубку не должна иметь щелей;
Фанера, монтируемая на опалубку должна устанавливаться так, чтобы ее можно было легко снять.

Каркас для заливки раствора из листов.

Фанера как материал на опалубку: плюсы

Фанера, используемая на опалубку, в отличие от дерева не деформируется под давлением цементного раствора;
За счет гладкости фанера, используемая под опалубку, придает основанию идеальную форму;
Монтаж каркаса под заливку раствора, выполненный из фанеры как материала под опалубку можно выполнить своими руками;
Под давлением бетонного раствора ни один из элементов каркаса для заливки раствора не может быть выдавлен;
Процесс изготовления каркаса под заливку раствора своими руками занимает мало времени;
Большинство брендов материала, толщина которого превышает 10 миллиметров, можно применять много раз.

Листы способны выдерживать даже очень большие нагрузки

Если Вы используете листы неоднократно, то для упрощения демонтажа конструкции и сохранения ее эксплуатационных характеристик ее можно смазать автомобильным маслом или другим смазочным веществом (металлические элементы опалубки так же рекомендуется смазать).

Выбор материалов для изготовления каркаса для заливки раствора своими руками

Самым популярным видом листов для заливки раствора – материал из березы. Она имеет относительно не высокую цену, толщина листов составляет примерно 10 мм, а для монтажа опалубки применяют брус. Березовые листы имеют высокую влагостойкость и гладкость, а это важно для изготовления крепкого основания.

Если Вы покупаете материал на рынке – будьте внимательны! Какую фанеру выбрать? Листы из кускового шпона быстро приходят в негодность и расслаиваются. Стоит отдать предпочтение фанере из цельного шпона.

Фанера, используемая под опалубку рассчитывается по следующему правилу: чем шире лента основания, тем толще должны быть листы.

Хорошим выбором будут листы, покрытые ламинатом. Их можно использовать многократно (выдерживают около ста заливок), легко монтируются и демонтируются, имеют повышенную прочность, идеально гладкую поверхность, и высокую устойчивость к грибкам и плесени.

Подготовленная каркас для заливки.

Чтобы продлить эксплуатационный срок материала своими руками их торцы нужно обмазать водостойким клеем. Листы, изготовленные из хвои, можно покрыть олифой для повышения устойчивости к воде.

Советы для покупки фанеры, применяемой для опалубки фундамента:

Если фанера, используемая под опалубку нужна только один раз, то будет достаточно листов из хвои;
Если Вы планируете использовать листы для фундамента многократно, то лучше покупать влагостойкие или ламинированные плиты.
Для монтажа опалубки нужно купить: бетономешалку, шуруповёрт, молоток, лобзик, и ключи.

Каркас для заливки раствора из щитов.

Закупив все необходимые материалы можно начинать расчистку площадки под основание и проводить разметку леской.

Изготовление опалубки из фанеры

Порядок проведения работ:

Фанера, используемая под опалубку и бруски должны быть подготовлены. Длина брусков должна быть больше (на 30 сантиметров) наружной части основания. Одна часть бруска должна быть заточена для забивания в землю. Фанера, используемая под опалубку, нарезается по размерам основания.
Затем бруски раскладываются на метровом расстоянии друг от друга. Верх брусков раскладывается горизонтально, затем на них раскладывается фанера, применяемая под опалубку по верхней части брусков. Скрепление производится саморезами и гвоздями. Шляпки крепежных материалов должны быть на внутренней стороне.
Если размеры нижней части основания планируются шире, чем верхней, то листы для фундамента упирают в опорную доску. В этом случае заострять брусок нет необходимости.
Затем щиты монтируются в землю на будущей территории дома друг напротив друга. Насколько правильно расположены листы проверяют по уровню.
Верх двух щитов соединяют с помощью хомутов. Благодаря хомутам листы не расходятся под нагрузкой залитого раствора.
Все углы конструкции для заливки раствора усиливают досками, закрепленными саморезами.
Для усиления конструкции щиты фиксируют распорками по обе стороны.
Перед заливкой опалубку для фундамента герметизируют полиэтиленом.

Новые листы.

Процесс удаления конструкции для заливки раствора

Снимать конструкцию для заливки раствора нужно, когда между листами и бетонным основанием появляется небольшая щель (обычно на процесс застывания уходит не более трех недель). Для снятия каркаса для фундамента его простукивают молотком из резины.

Порядок проведения разбора конструкции для заливки:

Сначала снимают стяжки;
Затем снимают укосы и хомуты;
В конце снимается опалубочная фанера.

Заключение

Изготовление каркаса для фундамента своими руками лучше выполнять, проведя тщательные расчеты, благодаря которым определяется верхняя часть основания. Если в процессе застывания раствора между щитами появляются щели, то их нужно заделывать, чтобы раствор надежно застыл.

Для надежного основания рекомендуется использовать тщательно подготовленные старые или новые листы , чтобы на основании не оставались следы.

Доски для усиления конструкции располагают под углом в 45 градусов, для максимального упора.

Опалубка из фанеры своими руками ⋆ Смело строй!

Для заливки бетона в конструкцию нужной формы применяется опалубка из фанеры, пришедшая на смену дощатому набору. Щитовые решения из листовой стали для заливки фундамента и стен давно применяются в массовом строительстве. Для индивидуального застройщика изготовление своими руками обходилось слишком дорого. Развитие производства древесно-стружечных плит и фанеры сделало доступным быстрое и геометрически выверенное изготовление заливочной формы своими руками в любых условиях.

Преимущества

Стандартный лист имеет размер 1,22×2,44 м. Такой габарит позволяет:

Выдержать ровную поверхность по всей высоте бетонного литья. Исчезает необходимость зачистки от фигурного рельефа отпечатков досок, щелей между ними, выпавших сучков и отщепившихся фрагментов;
Упростить выполнение фигурных элементов, переходов, непрямых углов проектных решений фундамента;
Получить, простую по установке и демонтажу своими руками, конструкцию, пригодную к повторному использованию;
Минимум отходов.

Какую марку выбрать

Решать, какую фанеру нужно приобрести, необходимо исходя из количества раз предполагаемого использования:

Один раз. Достаточно обычных листов из хвойной породы дерева. Перед использованием можно обработать олифой для более легкой разборки. Некоторые специалисты также советуют пропитывать отработанным маслом. Однако следует помнить, что нефтепродукты оказывают разрушающее действие на цементные изделия, не переусердствуйте с количеством.
Несколько раз. Влагостойкие марки (бакелитовые), можно также защитить пленкой для предотвращения присыхания к фундаменту.
Многоразовое использование. Ламинированное покрытие позволит использовать опалубку неоднократно при возведении других построек, заборов. Можно поделиться с соседом или продать.

После резки листов, нужно обработать торцы доступным пленкообразующим материалом на клеевой основе, для предотвращения расслаивания и коробления панели.

Толщина листа 18÷24 мм обеспечит достаточную прочность и приемлемый вес одного пролета.

Как изготовить

Способ крепления двух противоположных щитов может быть:

Наружный

Стойки для крепления фанеры делают своими руками в виде кольев на 0,5 м длиннее высоты фундамента. Жесткость формы обеспечивается деревянными упорами, укосами. По верху скрепляется скобами. Углы внутри фиксируются брусом, разрезанным под 45°.

Стяжка

Конструкция стяжки

Листы стягиваются шпильками по всей плоскости. Для извлечения их после застывания бетона, применяют пластиковые гильзы (водопроводная труба, гофрированный рукав), с толщиной стенки, способной противостоять давлению бетона, набирающего крепость. Иногда распорок требуется больше, чем шпилек. В этом случае берут кусок бруса, отрезанный по размеру. При завинчивании гаек, распорка не даст заузить толщину монолита в проблемном месте. Шпилька Ø 16 мм выбирается на 250 мм больше толщины фундамента. Снаружи щита стержень должен проходить через брус.

Общие приемы

Внутренняя форма опалубки повторяет контур бетонного элемента (ленты, столба, фигурного перехода). Ограничивающая поверхность опалубки должна быть немного выше уровня заливки раствора. В зависимости от толщины листа, веса заливаемой растворной массы, на наружной поверхности щита необходимо дополнительно использовать рейки – ребра жесткости. Сборка выполняется шурупами, шляпкой к фундаменту. Так все части, проходящие насквозь, не создадут трудностей при разборке своими руками.

Советы по установке

Набирать конструкцию следует последовательно, без люфта и слабины. Упор не должен быть скользящим. Действующие напряжения при застывании будут достаточно большими. Опалубке необходимо держать геометрию в течение 2 недель, пока бетон наберет крепость.

При наружном способе крепления сборных щитов опалубки не следует заранее нарезать все детали из деревянного бруса. В процессе монтажа их длина может оказаться меньше необходимой для жесткого упора.

Самостоятельное изготовление опалубки из фанеры требует бережного обращения с внутренней поверхностью щитов – не бросать на выступающие твердые предметы, не складывать стопкой на излом. Посмотрите видео, как установить опалубку из фанеры.

В зависимости от способа заливки бетонного раствора, динамическая нагрузка колеблется в пределах 400÷800 кгс/м². Самое большое значение у бетононасоса. Исходя из этого, выбирают расстояние между ребрами жесткости и упорами. Отверстия под шпильки сверлят из расчета 3 в линию на длину полного листа. Фрагмент следует стягивать минимум двумя по горизонтали.

Нельзя допускать щели между элементами свыше 0,15 м – щебень в растворе не сможет перекрыть отверстие и воспрепятствовать вытеканию жидкой массы. Зазоры можно герметизировать пленочными материалами, проклеив своими руками со стороны фундамента.

Стяжки по верху опалубки, установленные «с запасом» (слишком густо) препятствуют работе при выравнивании поверхности сырого фундамента.

Не увлекайтесь сборкой опалубки, прежде подстелите гидроизоляционный слой и поместите армирующий каркас.

Разборка и хранение

Фанерная опалубка, готовая к демонтажу

С монолитом можно начинать работать после набора им 50% крепости. Явным признаком будут образовавшиеся щели между опалубкой и застывшей массой. Можно разбирать и, при необходимости, использовать в следующий раз. После демонтажа поверхность фанеры надо тщательно очистить от налипшей мелкой фракции, песка, цементной пленки.

В случае планируемого длительного хранения, надо обработать водоотталкивающими составами. Складировать в сухом месте, без сквозняков, ровными стопками, без излома и искривлений.

Фанера для опалубки фундамента: водостойкая и ламинированная |

Фанера для опалубки фундамента

Строители десятилетиями использовали при возведении различных зданий опалубку. Она производилась на специальных предприятиях, после чего в готовом виде доставлялась на место строительства. Как правило, себестоимость такой опалубки была высокой. К тому же основным недостатком являлось то, что она имела ограничения в формах. Довольно часто возникали случаи того, что размеры предоставленной предприятием опалубки не соответствовали строящемуся объекту. Поэтому сегодня используют фанерку, так как она является удобным в эксплуатации, качественным и относительно дешевым строительным материалом.

Фанера – многослойный склеенный из шпона материал. Область ее применения в строительстве велика. Основные преимущества — экологичность, надежность, отличные физические характеристики.

К наиболее распространенным видам фанеры относятся:

влагостойкая фанера;
ламинированная фанера.

Наиболее подходящими для возведения опалубки фундамента следует считать хвойную, ламинированную и влагостойкую виды фанеры.

вернуться к меню ↑

Влагостойкая фанера для опалубки фундамента

Все виды фанеры можно отчасти отнести к данному виду, так как материал в большей или меньшей мере всегда обладает влагостойкостью. В состав листа входят малорастворимый клей, в основе которого имеется синтетическая смола. Влагостойкую фанеру можно классифицировать на три основных подвида:

вернуться к меню ↑

1. ФК фанера

Свое название получила из-за карбамидного смоляного соединения. В процессе производства большое количество тонких слоев склеивается между собой смолой. Она обладает высоким уровнем прочности и средней влагостойкостью. Ее часто используют для установки полов и стен внутри помещений. К тому же ФК фанера пользуется популярностью в мебельном производстве. Вне помещений использовать ее не рекомендуется, поэтому для опалубки следует выбрать другой подвид;

вернуться к меню ↑

2. ФСФ фанера.

Этот вид обладает повышенным уровнем влагостойкости. Листы между собой склеены фенолформальдегиднойной смолой. Фанера может применяться и внутри, и снаружи зданий, поэтому можно смело фанеру для опалубки фундамента купить данного вида;

вернуться к меню ↑

3. Влагостойкая бакелизированная.

Данный подвид фанеры считается самым прочным. Материал обладает исключительной влагостойкостью, что делает его идеальным вариантом для возведения опалубки.

вернуться к меню ↑

Ламинированная фанера

Ламинированная фанера на заводе выполняется из шпона березы или тополя, благодаря чему она обладает отличными физическими свойствами, что делает ее популярной в различных областях применения.

Такой материал отличается большей плотностью, прочностью, а также имеет отличный уровень влагостойкости. К тому же ЛФ обладает хорошей устойчивостью к различным нагрузкам. Все эти свойства вкупе делают материал незаменимым для возведения опалубки.

вернуться к меню ↑

Виды опалубки фундамента

Различают опалубку для фундамента двух типов:

съемная опалубка
не съемная опалубка

вернуться к меню ↑

Съемная опалубка для фундамента

При возведении частного дома используется именно этот вид. Это связано из-за особенности данной конструкции, Ее можно снимать и разбирать. Благодаря своей мобильности можно создавать любую конфигурацию фундамента. Такая опалубка считается временной, поэтому она обладает какими-либо особыми требованями к долговечности. Для ее возведения не требуется приобретение дорогих видов ламинированной или влагостойкой фанеры;

вернуться к меню ↑

Несъемная опалубка для фундамента

Она остается на месте в процессе заливки фундамента. В этом случае потребуется высококачественная, прочная фанера водостойкая для опалубки, цена которой значительно выше обычной.

вернуться к меню ↑

Где купить фанеру для опалубки фундамента?

Предприятие ООО «ФБ БГА» осуществляет доставку по территории РФ. Компания создана в начале столетия. За время своей работы сотрудники смогли удовлетворить желания тысяч клиентов. Фирма осуществляет мелкооптовую и розничную продажу с доставкой в любую точку страны. Более подробную информацию можно узнать на сайте компании: fanera-bazar.

Цены на фанеру ФК для опалубки фундамента от ООО ФБ БГА

Цены на фанеру ФСФ для опалубки фундамента от ООО ФБ БГА

Компания «Омега Строй». Отличные предложения по доступной цене. Покупателю предложена качественная фанера для опалубки ламинированная или водостойкая, цена которой является среднерыночной. Сотрудники готовы вам предложить влагостойкую фанеру для возведения опалубки различных размеров. Главный офис расположен в Москве.

Цены на фанеру ФК для опалубки фундамента от компании «Омега Строй»

Цены на фанеру ламинированную для опалубки фундамента от компании «Омега Строй»

Цены на фанеру ФБ для опалубки фундамента от компании «Омега Строй»

Компания «ТД Ресурс». Здесь также можно купить фанеру для опалубки. Сотрудники осуществляют доставку по второй сталице, а также при необходимости готовы отправить покупку в любой регион России.

устройство, укрепление, когда можно снимать

Содержание статьи

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

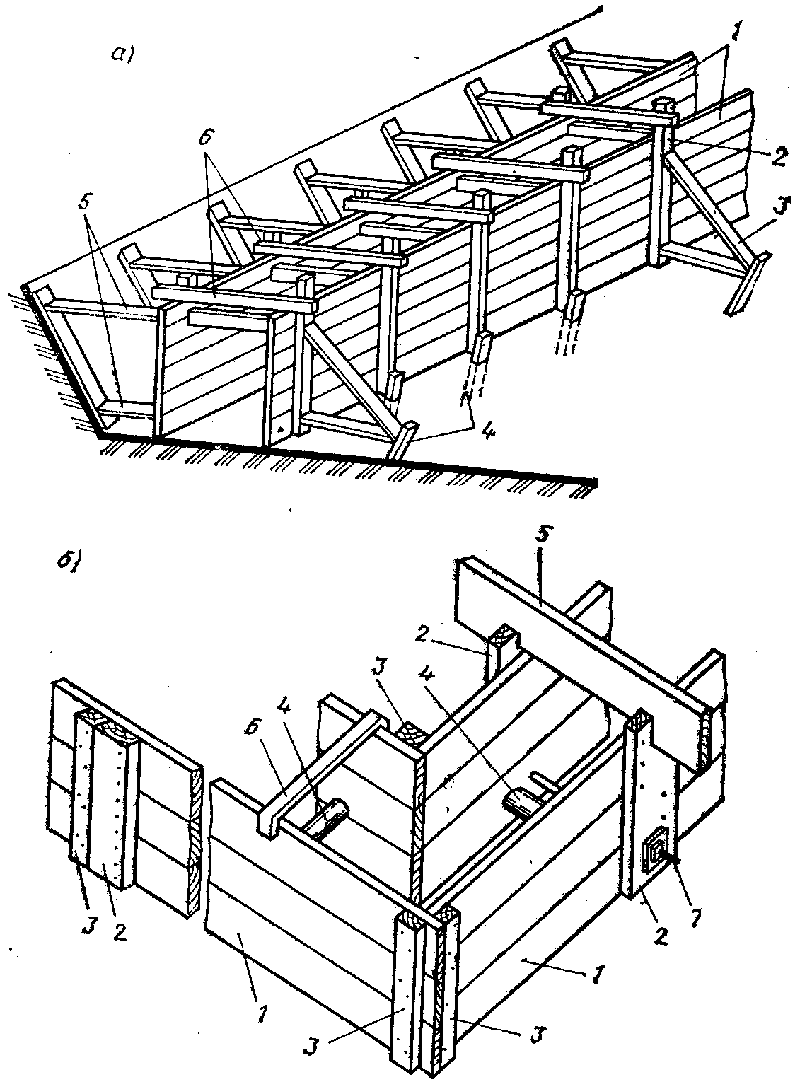

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Выбор правильной фанеры для бетонной опалубки

Производители производят различные сорта изделий из опалубки из фанеры, часто обрабатываемых разделительным составом, для большинства общих применений в формовании бетона.
Изображения любезно предоставлены APA

Марк Халверсон

Бетонная опалубка может составлять почти половину стоимости бетонной конструкции. Для рентабельного строительства подрядчики выбирают формирующие панели, которые выдержат работу и могут использоваться в различных целях.

Производители, являющиеся членами APA — Ассоциации инженерной древесины, производят широкий ассортимент опалубочных панелей из фанеры — Plyform — предназначенных для большинства общих применений в формовании бетона. Обычно предварительно обработанные разделительным составом для облегчения снятия изоляции, эти панели доступны во многих классах от базового BB до продуктов с накладками (, т.е. Overlay средней плотности [MDO]) и High-density Overlay [HDO]), которые добавляют стабильность, сопротивляются ссадины и обеспечивают более гладкую и прочную формовочную поверхность.

Каждый производитель накладных бетоноформовочных панелей предлагает запатентованные продукты, предлагающие множество различных функций и преимуществ.

Выбор панелей
При планировании многократного повторного использования лучше всего использовать фанеру с более прочной конструкцией. Все панели Plyform имеют более прочный и прочный шпон, чем традиционные панели для обшивки, которые отличаются высокой прочностью. Эти панели относятся к классу I, что означает, что они изготовлены с использованием самого прочного и жесткого шпона.Сорта шпона, используемого в панелях Plyform, указаны в товарном знаке APA.

Панели с покрытием

MDO и HDO имеют пропитанные смолой листы целлюлозного волокна, ламинированные на их лицевую сторону, и могут иметь как односторонние, так и двусторонние стороны. При аккуратном обращении и обслуживании любую двустороннюю формовочную панель, от B-B Plyform до накладываемых панелей, можно заливать с обеих сторон.

Формовочные панели

HDO имеют большее количество смолы в покрытии; их поверхности тверже и непроницаемы для воды и ударов, чем панели, образующие MDO.При использовании HDO Plyform можно ожидать большего количества применений и более гладкой отделки поверхности бетона.

Формовочные панели с гранями MDO часто накладываются только с одной стороны, но могут иметь текучие поверхности с обеих сторон панелей. Хотя поверхности MDO не такие гладкие и долговечные, как панели HDO, подрядчик должен ожидать от них больше заливок, чем от панелей без наложения или другой обработки поверхности. Отделка бетона на поверхности MDO будет более мягкой и не такой гладкой, как у панелей HDO.

Существует множество различных типов накладок и покрытий для Plyform, которые можно использовать для увеличения долговечности. Панели B-B и B-C можно сделать более прочными и устойчивыми к влаге с помощью покрытия, такого как полиуретан, или другого типа жидкой обработки поверхности. Одной из новейших высокопроизводительных покрытий является фенольная поверхностная пленка.

Важно помнить, что не все накладываемые панели MDO и HDO (, например, некоторые изделия общего и промышленного назначения, соответственно) предназначены для бетонной опалубки.Следует соблюдать осторожность при выборе и покупке бетоноформующих панелей; можно искать товарные знаки APA, четко определяющие сорт и тип панели.

Пример этикетки Plyform.

Сколько заливок можно получить из бетонной опалубки?
Вопрос о том, сколько заливок можно выполнить с помощью одной бетонной опалубки, зависит не только от самого продукта, но и от ухода за ним и ухода за ним. При формовании бетона можно использовать практически все типы фанерных панелей, от обычных кровельных и стеновых обшивок до шлифованных панелей.Однако панели APA Plyform специально разработаны, чтобы противостоять износу при многократной заливке бетона, а также для обеспечения более гладкой и однородной отделки поверхности бетона.

На количество ожидаемых заливок бетонной фанеры могут влиять многие факторы, в том числе:

желаемая отделка на бетоне;
Прочность поверхности панели, включая накладки;
вида рецептуры бетона; и
, какие разделительные агенты используются.

Наиболее важным фактором является обращение с опалубочными панелями и уход за ними.

Например, поскольку панели впитывают воду, а увеличение содержания влаги обычно приводит к расширению и перемещению панелей, важно надлежащим образом прикрепить опалубочные панели к каркасу и оставить пространство между панелями, позволяющее их движение в горизонтальной плоскости. опалубка.

При разумном обслуживании можно ожидать более пяти заливок от Plyform класса B-B, в то время как панели HDO могут выдерживать от 20 до 50 повторных использований, а MDO Plyform — где-то посередине.Фактически, при надлежащем уходе некоторые запатентованные бетоноформующие панели можно использовать более 100 раз.

Уход за панелями 101
Можно оптимизировать срок службы и производительность формовочных панелей, если за ними правильно ухаживать. Вот некоторые соображения здравого смысла:

наносите разделительный состав перед каждой заливкой;
используйте только клинья и инструменты из цветных металлов (, например, дерево или более мягкий пластик) для удаления излишков бетона с поверхностей и краев панелей;
хранить панели лицом к лицу для защиты очищенных поверхностей;
защищает уязвимые углы и края панелей при снятии и транспортировке;
при разрезании опалубочных панелей закройте концы и края, чтобы защитить их от чрезмерной влаги; и
учитывает добавки в состав бетона при выборе типа формовочной панели, понимая, что перекрытые панели обеспечивают большую устойчивость к химическим веществам.

Чтобы определить оптимальную панель для приложения, специалисты по проектированию / строительству могут посетить PerformancePanels.com, чтобы просмотреть списки производителей, получить доступ к спецификациям продукции и прочитать Руководство APA Concrete Forming Design / Construction Guide .

Марк Халверсон более 15 лет проработал в сфере распространения строительных товаров, прежде чем присоединиться к APA — The Engineered Wood Association в 1990 году. Он работал менеджером в APA с 1994 года, начиная с управления промышленными рынками, а затем перейдя к руководству. полевого персонала группы.В этом качестве Халверсон наблюдает за командой инженеров, архитекторов и технических экспертов, которые предоставляют информацию о спроектированной древесине и системах, а также рекомендации профессионалам в области строительства и проектирования. С ним можно связаться по адресу [email protected].

Альтернативы бетонной опалубке | For Construction Pros

Древесина уже много лет является опалубкой, которую выбирают подрядчики по бетону. Он относительно недорогой и простой для понимания, легкий, легко разрезаемый по размеру, а также его легко заменять и разбирать.

Однако у деревянной опалубки есть и недостатки. Его использование ограничено, и его нельзя повторно использовать в одной работе для другой. Также известно, что деревянная опалубка впитывает воду из бетона, когда он высыхает, что снижает прочность бетонной конструкции. С другой стороны, пиломатериалы со слишком высокой влажностью могут сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен альтернатив опалубке — из стали, алюминия, искусственной древесины, фанеры, пластика и ткани, — которые претендуют на три преимущества: экономию времени, труда и денег.

Опалубка является важным элементом бетонного строительства, поэтому выбор правильной опалубки важен для любой работы. На самом деле, правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, — говорит Майкл Шеффер, старший менеджер по продукции Doka USA в США.

«Опалубка, временная или постоянная опалубка, используемая для удержания влажного бетона до его схватывания, является ключевым элементом в бетонном строительстве. Не менее важен выбор правильной опалубки », — отмечает Шеффер.«За прошедшие годы формы для опалубки превратились из традиционной древесины, изготавливаемой вручную, в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика. Эти достижения в области форм для опалубки привели к повышению производительности и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции ».

Но при таком большом количестве вариантов, как подрядчики могут выбрать правильный. Schaeffer предлагает следующие советы, которые следует учитывать при выборе системы опалубки:

Доступен ли требуемый материал? Производит ли этот материал поставщик или закупает его у другой компании?
Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед доставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения опалубочной бригады?
Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подниматься на формы и есть ли в системе точки крепления, где это необходимо?
Какой опыт у фирмы в работе с вашим типом проектов?
Предлагает ли поставщик инжиниринговые услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте посмотрим на несколько новейших альтернатив опалубке, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form от Innovative Concrete был разработан для замены деревянных опор при строительстве надземных перекрытий.Кронштейн обычно используется для работы с фундаментом вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изготовленный из стали с последующим порошковым покрытием для защиты от ржавчины, изобретатель кронштейна Боб Калбах говорит, что он устраняет трудозатраты и затраты, связанные с покупкой, компоновкой, измерением, резкой, сборкой и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем скобка.

Если плита предназначена для поворота вниз на стене, необходимо сформировать внешние края так, чтобы бетон не выходил за верхнюю часть стены. Традиционно это делается путем разрезания двух частей на четыре, которые прижимают форму к стене. Кусочки накладываются друг на друга, форма прикрепляется, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Стальной кронштейн Rapid Form Bracket заменяет опоры для пиломатериалов при строительстве надземных перекрытий.Innovative Concrete

«Почему мы платим 1200 долларов за поддон из дерева, режем все это, забираем эти куски и выбрасываем их, когда закончим. Не только это, но вы должны собрать все это. Сотни предметов собраны, а затем выброшены в мусорный бак », — спрашивает Калбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для LifeQuest общей площадью 3 675 футов по прямой. В рамках проекта требовалось 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов «два на четыре» при стоимости 4800 долларов.Кроме того, по оценкам подрядчика, экономия рабочей силы составит 26 800 долларов США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20-го ^-го века с бетонных архитектурных сооружений. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку общественность все больше внимания уделяет устойчивости. К отрасли все чаще обращаются с просьбой снизить выбросы углекислого газа. Хотя использование дерева и / или металла не исключается полностью при использовании ткани, его можно сократить до основных компонентов, тем самым сэкономив природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, согласно статье Роберта П. Шмитца, зарегистрированного профессионального инженера с более чем 35-летним опытом работы в области архитектуры и строительства. Эти преимущества включают:

Возможность формировать очень сложные формы
Ткань прочная, легкая, недорогая и многоразовая
Улучшенная отделка поверхности и долговечность благодаря ее фильтрующему действию
Более эффективная и экологичная конструкция, поскольку материал размещается только там, где это необходимо.
Повышенная свобода выражения дизайна, позволяющая архитекторам и дизайнерам мыслить не только о простой призматической форме.

Шмитц отмечает, что тканевая опалубка все же имеет свои недостатки.К ним относятся:

Релаксация может происходить из-за сил предварительного напряжения в мембране
Потенциал ползучести геотекстильного материала, который может быть ускорен повышением температуры, что может произойти во время гидратации бетона по мере его отверждения.
Бетон необходимо укладывать осторожно, а тканевую опалубку не сдавливать, пока бетон находится в пластичном состоянии.

«Однако до тех пор, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», — пишет Шмитц.«Кроме того, до тех пор, пока не будут разработаны стандарты и руководства для использования в системах формования сборных железобетонных изделий и монолитных конструкций, этот метод формования бетона останется нишевым рынком, используемым только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Для практического использования проектным сообществом необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно при использовании гибкой опалубки ». Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Fab-Form Industries

Возглавляя внедрение в строительной отрасли, Ричард Фирн, владелец и основатель Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для непрерывных и раздвижных опор, Fastbag для раздвижных опор. , и Fast-Tube для опор и колонн.

Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как «зеленую замену пиломатериалов и фанеры для формирования бетонных оснований».

Force Concrete & Masonry Corporation из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет.Недавно они использовали продукт Fastfoot для создания фундамента нового Центра здоровья и спорта при Университете Рутгерса.

У проекта были сжатые сроки — всего шесть месяцев. Поскольку Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, поддерживая выполнение проекта. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что еще больше увеличивает производительность труда.

«Когда вы снимаете [формы], вы снимаете только деревянный каркас», — поясняет Билл Павлик из Force Concrete & Masonry. «Ткань адаптируется к неровной поверхности, что значительно упрощает работу. Если вы используете обычные формы, вам нужно вернуться и исправить внизу или в других местах ».

Изолированные бетонные опалубки

Изолированные бетонные опалубки (ICF) не являются новой технологией, но они набирают популярность. Фактически, до краха жилищного строительства в 2008 году многие дома были построены с использованием опалубки ICF — типа постоянной бетонной опалубки, которая образует внешнюю стеновую оболочку здания.Однако в последнее время альтернативная опалубка частично вернула себе популярность, поскольку растет популярность энергоэффективных и устойчивых к стихийным бедствиям домов и зданий.

Согласно отчету Портлендской цементной ассоциации, в прошлом на жилые дома на одну семью приходилось около 70% строительства ICF по сравнению с 30% для коммерческих или многоквартирных домов. (СПС). Но использование в более крупных коммерческих зданиях, по-видимому, является растущим рынком по нескольким причинам. Главный из них — это возможность снизить потребление энергии для обогрева и охлаждения здания.Здесь показаны изолированные бетонные формы Nudura, которые отвечают требованиям современных зданий, предлагая энергоэффективный и экологически чистый вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 и более процентов. R-значение для типичного ICF составляет около 20, и стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, исходя из предположения о 100-летнем сроке службы, PCA оценивает, что один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом.

«Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона», — говорится в отчете.

Кроме того, ICF экономит природные ресурсы за счет отказа от деревянного каркаса конструкций. Формы также часто содержат переработанные материалы.

Опалубка из фанеры — преимущества, виды и применение

Фанерная опалубка — это легкая, прочная и экологически чистая система, обеспечивающая высокое качество бетонной поверхности.Его готовят путем совмещения трех специально подготовленных слоев друг на друга. Фанерная опалубка применима там, где большая поверхность должна быть покрыта легким и прочным материалом. Он особенно предпочтителен в формах, подготовленных для заливки бетона в конструкции. Обычно фанерные плиты изготавливаются из березы, тополя, ели или сосны, но производители фанеры в разных частях мира используют разные материалы. Хотя тип используемой фанеры важен, реальная возможность повлиять на конечный результат бетона — это тип покрытия: пленка, которая наносится на поверхность фанеры.

Фанерные панели с суперпокрытием, используемые в проектах

Преимущества фанерной опалубки

Фанера обладает естественной способностью впитывать влагу, что приводит к эффекту губки. Это вызывает движение панелей, влияет на вес и механические свойства материала, в конечном итоге влияя на его жизненный цикл. В его достоинства входят —

Обеспечивает высококачественную бетонную поверхность.
Благоприятное соотношение веса и прочности.
Минимальный прогиб из-за собственной жесткости. его поперечно-ламинированная структура.
Легко обрабатывать и фиксировать с использованием стандартных методов обработки и крепления
Легко обрабатывать на месте
Хорошая химическая стойкость
Доступен широкий выбор различных накладок и размеров
Фанера имеет экологическое значение.

Опалубочные фанерные плиты, используемые в строительстве

Фанерные опалубочные плиты различных типов

Панели обычно используются двумя способами: как формовочные панели или как вкладыши.Формовочные панели не только придают бетонной поверхности желаемую текстуру и рисунок, но также обеспечивают структурную прочность и жесткость, позволяющие удерживать свежий бетон на месте. Формовочные вкладыши могут импортировать в бетон только желаемую текстуру и узор; несущая панель несет нагрузку бетона. Есть разные типы

Фанера ламинированная

Ламинированная фанера — это широко используемые панели. Поверхностная пленка — бумага, пропитанная клеем / смолой. Пленочная фанера для опалубки обладает повышенной устойчивостью к истиранию, проникновению влаги, химикатов, насекомых и грибков.У них гладкая гигиеничная, легко моющаяся поверхность

Фанера HDO

Формовочные панели

HDO представляют собой верхний слой с высокой плотностью, который имеет большее количество смолы в верхнем слое; их поверхности тверже и непроницаемы для воды и ударов, чем панели, образующие MDO. При использовании HDO Plyform ..

можно ожидать большего количества применений и более гладкой поверхности бетона.

Фанера МДО

MDO означает оверлей средней плотности, который намного лучше / дороже, чем поверхностная пленка для обычной ламинированной фанеры.Качественная поверхность бетона обусловлена способностью MDO маскировать дефекты и уменьшать перенос текстуры древесины на бетонную поверхность. Результатом использования верхнего слоя средней плотности является однородный цвет и гладкая поверхность, идеально подходящая для окраски или покрытия.

Фанера, облицованная шпоном

Фанера, облицованная шпоном, является самой дешевой из трех. Чтобы легко использовать опалубку, люди будут напечатать своего рода клей / масло на лицевой / обратной стороне фанеры для опалубки, облицованной шпоном, во время производства.

Специальная фанера

Также доступны формовочные панели из специальной фанеры с запатентованными накладками e. Накладные материалы включают ламинированный пластик, эпоксидную смолу, металл и пластик, армированный стекловолокном (стекловолокно). Накладки из металла и стекловолокна также могут добавить панели жесткости и прочности. Пользователи этих патентованных панелей должны проконсультироваться с производителем для получения технических характеристик и рекомендаций по обработке поверхности.

Форма фанеры Сорта и категоризация

Plyform изготавливается из фанеры с классификацией внешней связки и ограничивается некоторыми породами древесины и сортами шпона для обеспечения высоких характеристик.Продукция, имеющая этот конкретный идентификатор, доступна в трех основных классах: Plyform Class I и Structural I. Plyform. Каждый может быть заказан с покрытием высокой или средней плотности с одной или обеих сторон.

Применение фанерной опалубки

Фанерная опалубка — это широкий спектр экономичных и простых в изготовлении систем строительной опалубки. Сферы его применения обсуждаются ниже.

Стенка и колонна

Фанерная опалубка используется в стенах и колоннах бетонной конструкции различной формы.Они используются в различных формах, таких как каркасная система, система площадей, система боковой поддержки, система с грузоподъемным каркасом, круглая система, система колонн, система колонн и т. Д.

Плиты

Опалубка из фанеры бывает разной формы. Они используются в различных формах, таких как потолочные плиты, опалубка для столов перекрытий, опорные балки и т. Д.

Использование инфраструктуры

Для инфраструктурных проектов, таких как туннели и мосты, процесс строительства является фактором, существенно влияющим на выбор фанерных листов.Когда важен непрерывный поток и планируется многократная заливка бетона, фанерный материал должен быть прочным. Поэтому используются индивидуальные фанерные опалубки. Он используется в различных формах, таких как подъемная опалубка крана, платформа шахты, сконфигурированная туннельная система, индивидуальные стальные формы и т. Д.

Многослойная фанерная опалубка для перекрытий и колонн

Заключение

Фанерная опалубка используется для опалубки или заливки бетона в формы. Благодаря своим свойствам фанера устойчива к атмосферным воздействиям и не прилипает к бетону.Построенный из тонких слоев древесины, склеенных вместе, он может быть очень прочным и, следовательно, вряд ли расколется. Он идеально подходит для наружного применения. Он обладает высокой устойчивостью к влаге, деформации, гниению и растрескиванию.

Изображения- metsawood.com, ulmaconstruction.com, gbmitaly.com

Выбор и определение бетонных опалубочных панелей

Для бетонной опалубки можно использовать практически любую внешнюю панель типа APA, потому что все такие панели изготавливаются с использованием влагостойкого клея.Для формовки бетона фанерная промышленность производит специальный продукт под названием Plyform ^®, который рекомендуется для большинства видов формовки. Этот термин является патентованным и может применяться только к определенным продуктам, имеющим товарный знак APA — The Engineered Wood Association. Все панели Plyform имеют классификацию внешнего склеивания, изготовлены из шпона C или лучше и влагостойкого клея.

Наложенные панели, в том числе «Наложение средней плотности» (MDO) и «Наложение высокой плотности» (HDO), могут изготавливаться для использования в бетонных формах, и в этом случае они имеют обозначение «Бетонная форма» на их товарном знаке.

Всегда настаивайте на том, чтобы изделия из древесины имели знак качества — торговую марку APA. Знак означает, что производитель привержен строгой программе проверки и тестирования качества и что продукция производится в соответствии с APA или национальным стандартом.

Многие импортные и некондиционные панели никогда не проходят квалификационные испытания продукции и могут не соответствовать строгим критериям, необходимым для предполагаемого применения. APA завершила испытания шести партий азиатской фанеры, предназначенной для использования в бетоноформовочной промышленности.Эти панели были отобраны из пяти разных областей США. Даже при таком небольшом размере выборки испытания продемонстрировали широкий диапазон вариативности несертифицированных, импортных продуктов, продаваемых для формования бетона. Без надежного сертификационного знака, свидетельствующего о соответствии стандарту, конечный пользователь не может быть уверен в хороших характеристиках панели.

Фанера марок

Плита класса I

Plyform класса I имеет грани группы 1 для высокой прочности и жесткости. Информацию о грузоподъемности см. В таблицах 3 и 4 в Руководстве по проектированию / строительству APA: Формование бетона, форма V345

Структурная плита I Plyform

Эта бетонная формовочная панель изготовлена из древесины группы 1 — самой прочной.При прочих равных условиях он будет выдерживать самые высокие нагрузки как вдоль панели, так и поперек нее. Он специально разработан для инженерных приложений и рекомендуется там, где лицевая текстура параллельна опорам. Информацию о допустимой нагрузке см. В таблицах 5 и 6 в Руководстве APA по проектированию / строительству: бетонирование.

Специальные текстуры

Фанера изготавливается с различной текстурой поверхности, от полированной фанеры HDO до панелей сайдинга из досок и обрешетки с рисунком. При работе с этими специальными панелями и с нанесенными в полевых условиях узорами можно создать практически любую текстуру.Фактурная фанера, имеющая классификацию внешнего сцепления, обычно применяется при проектировании опалубки двумя способами: (1) как облицовка, требующая фанерной основы, чтобы облицовка создавала текстуру, но мало влияет на структуру опалубки, или (2) как основная формирующая панель. Для получения дополнительной информации о допусках см. Руководство APA по проектированию / строительству: Формовка бетона.

Допуски фанеры

Конструкционная фанера — это продукт, произведенный в соответствии со строгими допусками в соответствии с Добровольным стандартом на продукцию PS 1-19, Конструкционная фанера, форма L870.Допускается отклонение от плюс 0,0 дюйма до минус 1/16 дюйма для указанной ширины и / или длины. Панели Sanded Plyform производятся с допуском по толщине плюс-минус 1/64 дюйма от указанной толщины панели для категорий характеристик 3/4 и менее и плюс-минус 3% для категорий характеристик выше 3/4.

Панели Plyform

имеют допуск плюс или минус 1/32 дюйма для всех категорий характеристик 13/16 и менее. Панели с более высокими категориями производительности имеют допуск 5 процентов.

Для прямоугольности стандарт продукта требует, чтобы панели были квадратными в пределах 1/64 дюйма на номинальный фут длины, когда

Измерение

от угла к углу по диагонали для панелей длиной 4 фута и более.

Для обеспечения ровности кромок панели должны изготавливаться так, чтобы от одного угла до соседнего угла проводилась прямая линия

должен находиться в пределах 1/16 дюйма от края панели.

Для получения дополнительной информации о допусках см. Руководство APA по проектированию / строительству: Формовка бетона.

Предлагаемый способ заказа

Лучший способ заказать Plyform — указать класс, количество деталей, ширину, длину, категорию эффективности и сорт. Например: «APA Plyform Class I, 100 шт. 48 x 96 x 5/8 Категория эксплуатационных характеристик, B-B Внешний вид, промасленный ». Бетонные опалубочные панели обрабатываются разделительными составами, если не указано иное. Даже в этом случае рекомендуется указывать требования к лечению при заказе.

особенность фанерной опалубки и пластиковой опалубки

Пластиковая опалубка BOFU

Самой распространенной бетонной опалубкой на стройплощадке раньше была фанерная опалубка, хотя в некоторых крупных проектах, таких как мосты и плотины, может использоваться стальная опалубка, потому что стальная опалубка прочнее фанеры, но на рынке коммерческих и жилых зданий фанера занимает большую часть акции.

У фанерной опалубки есть некоторые преимущества, такие как более дешевая цена, ее можно разрезать и изготавливать любую конструкцию по своему усмотрению, но ее недостаток также очевиден: меньше многоразового использования, отходы древесины, легко трансформируются, не водонепроницаемы, требуется больше рабочей силы и опытных рабочих. , так далее., все это делает новую пластиковую опалубку все более и более применяемой на стройплощадках.

Сравните с опалубкой из фанеры, пластиковая опалубка может повторно использоваться не менее 50 раз, огнестойкость, водонепроницаемость, не требует масла, простота в эксплуатации, экономия труда и времени, поверхность бетона гладкая и больше не требует доработки… Благодаря этим характеристикам пластиковая опалубка в будущем может стать заменой фанерной опалубке.

Материалом пластиковой опалубки может быть полипропилен, цена которого относительно дешевая и достаточно прочная для строительства.Другой распространенный материал — ПК, цена выше, и он какой-то хрупкий, чем ПП, так что это не обычные материалы. Существуют также некоторые материалы из ПВХ для опалубки, но прочности опалубки из ПВХ было недостаточно для строительства зданий, ей потребуется больше поддержки или усиления, чтобы удовлетворить спрос на строительном рынке. Независимо от того, из какого материала изготовлена пластиковая опалубка, при использовании она может быть переработана, что снижает затраты и не наносит вреда окружающей среде.

Обычно, когда мы используем опалубку для одного или нескольких домов или небольшого проекта, необходимое количество опалубки невелико и будет использоваться только один или несколько раз, мы можем использовать опалубку из фанеры по более низкой цене.Однако для многоэтажного строительства или множества домов-дубликатов пластиковая опалубка должна быть первым выбором.

Пластиковая опалубка BOFU

Ничего не найдено для Wp Content Uploads 2012 10 Concrete Forming Designconstruction Guide Pdf

Каковы основные изменения в стандарте сертификации цепочки поставок FSC?

Загрузить Что нового в обновленном стандарте FSC COC. Кроме того, предыдущая программа обязательной проверки FSC была заменена протоколом комплексной проверки с новой системой оценки рисков.Учить больше. Хорошая практика лесонасаждения в США поддерживает цели EUTR. Его устойчиво управляемые леса соответствуют требованиям одного или нескольких из пяти ведущих агентств по сертификации, ответственных за проверку надлежащей практики ведения лесного хозяйства.

Могут ли EPD, сертифицированные US Underwriters Laboratories, использоваться для оценки экологических характеристик в системе BREEAM?

Отвечает ли фанера APA самой низкой категории (E1) по выделению формальдегида без необходимости дальнейших испытаний?

В соответствии с гармонизированным европейским стандартом для древесных плит EN 13986, приложение B, «древесные плиты, склеенные смолами, не выделяющими формальдегид или не выделяющие незначительное количество формальдегида после производства, как e.грамм. изоцианатный или фенольный клей »должны быть отнесены к классу E1 (самый низкий класс выделения формальдегида) без дополнительных испытаний.

См. Руководство APA «Формальдегид и изделия из конструкционной древесины». Фанера APA отнесена к самой низкой категории E1 по выделению формальдегида и не требует дополнительных испытаний. Фанера APA US PS 1 и PS 2 прошла испытания на соответствие стандарту EN 717-1, и уровень формальдегида уже соответствует требованиям предела классификации E1.

См. Также: формальдегид (фанера) и формальдегид (OSB).

Можно ли использовать фанеру APA и OSB не в строительстве?

Фанера и OSB

США одинаково эффективны как прочные, прочные и экономичные решения для не строительных работ — от стеллажей, щитов на стройплощадках, защитных покрытий в грузовом отсеке транспортных средств до упаковки и мебели. См. Панели производительности APA. Нужна помощь, чтобы решить, какой класс или тип панели использовать для конкретного приложения? Руководство APA по выбору промышленных панелей (форма T200) — еще один простой в использовании ресурс.

Как приравнять классы использования продукции к классам обслуживания, указанным в Еврокоде 5, для проектирования зданий с использованием деревянных изделий?

См. Руководство APA по классам обслуживания и классам использования. Для максимальной биологической прочности при указании панелей с маркировкой CE в США необходимо учитывать как классы обслуживания, так и классы использования. Это руководство поможет вам сделать правильный выбор.

«Классы опасности» были заменены (см. Обновленный EN 335: 2013) классами использования, охватывающими фанеру и OSB.Они также будут охватывать LVL, когда стандарты LVL завершат свое текущее обновление. Классы использования основаны на различных воздействиях окружающей среды, которые могут сделать панель восприимчивой к порче. Классы обслуживания, указанные в Еврокоде 5, используются для определения значений прочности и расчета деформации в условиях нагрузки. Они определяются влажностью панели, соответствующей влажности и температуре окружающей среды во время эксплуатации.

Как продукты члена APA учитываются при оценке устойчивости нового строительства или проектов реконструкции?

Британский исследовательский институт и американская лаборатория Underwriters Laboratories теперь признают сертифицированные EPD друг друга, что упрощает предприятиям-членам APA получение оценок экологической эффективности в соответствии с методом экологической оценки BRE (BREEAM).Это ведущий и наиболее широко используемый в Великобритании метод экологической оценки зданий и населенных пунктов. Он устанавливает стандарт передовой практики в области устойчивого проектирования и стал де-факто мерой, используемой для описания экологических характеристик здания. Узнайте, как продукты APA влияют на рейтинг здания по BREEAM.

Что такое «стадия жизненного цикла» и как они связаны с экологической оценкой всего здания?

Как правила основной категории связаны с экологическими декларациями продуктов?

Кто несет ответственность за проверку того, что изделия из древесины, импортируемые в ЕС, не происходят из поставок древесины из незаконных источников?

Регламент Европейского Союза по древесине ( EUTR ) налагает особые обязательства на операторов и торговцев.Операторы (или импортеры) — это любое (физическое или юридическое) лицо, впервые разместившее древесину на рынке EU . Они должны вести учет всех торговцев, которым они поставляют древесину. Они должны внедрить систему должной осмотрительности, чтобы свести к минимуму риск выпуска нелегальной древесины или любых производных продуктов на рынок. Учить больше.

Требует ли EUTR от заводов предоставления дополнительной документации для таможенного въезда в Европейский Союз?

Должна ли вся фанера и панели OSB иметь маркировку CE?

Что означает строительная продукция согласно CPR?

Это относится к ‘ любому продукту или комплекту, которые производятся и размещаются на рынке для постоянного включения в строительные работы или их части, и выполнение которых влияет на выполнение строительных работ в отношении основные требования к строительным работам.’

Продукты должны иметь четкую маркировку CE и иметь надлежащую документацию с Декларацией характеристик качества. Для получения дополнительной информации: Маркировка CPR и CE.

Что такое Декларация характеристик качества, упоминаемая в Постановлении о строительных изделиях?

Согласно CPR, производители, желающие торговать на европейском рынке, по закону обязаны устанавливать уровни производительности для любой строительной продукции.Они должны быть указаны в официальном документе, который называется Декларацией характеристик качества.

В чем разница между Structural 1 и Exposure 1?

Знак CE на фанерной панели APA означает, что она соответствует европейским стандартам, но каким?

Информация о конструкции фанеры касается фанеры классов A-A, A-B, A-C; В-В, В-С; C-C, C-D и соответствующие стандарты, которым соответствуют панели с товарными знаками.

Я хочу использовать панель с номинальной обшивкой для покрытия полов / кровли. Какая информация мне нужна?

Какие дополнительные преимущества по прочности обеспечивают панели OSB Structural 1 по сравнению со стандартными панелями с номинальной обшивкой?

Чем отличается отшлифованная панель от сенсорной панели?

Шпон в готовой фанерной панели с товарным знаком США должен соответствовать одному из шести классов, перечисленных в стандарте US PS 1-09: N, высшая классификация (редко производится), за которым следуют A, B, C с заглушкой, C и D. .Панели из фанеры APA без покрытия бывают трех уровней отделки поверхности — шлифованной, шлифованной и нешлифованной.

См. Также сорта шпона для популярных фанерных панелей APA.

Насколько марки шпона APA соответствуют европейским стандартам?

APA выпустила два простых в использовании руководства, которые помогают сопоставить номера классов, указанные на фанерных панелях, готовых в США, с требованиями стандарта EN 635-3.

Подробный справочник с указанием допустимых дефектов — с максимальными размерами.

Упрощенное руководство по правилам классификации шпона US PS 1-19 и классам внешнего вида в стандарте EN 635-3, основанным на внешнем виде внешних шпонов. Эквиваленты нельзя точно сравнивать, поскольку применяются два разных набора правил выставления оценок.

Как правильно определить внешний вид фанерной сайдинговой панели?

Я хочу выбрать панель APA для бетонной опалубки — что мне нужно знать?

Имеются ли у панелей APA гребни и пазы на всех четырех краях?

Панели

APA имеют профиль «гребень и паз» на двух длинных краях.Это устраняет необходимость в опоре (блокировании) под соседними краями панели, чтобы предотвратить их отклонение независимо друг от друга при приложении нагрузки. См. Раздел «Язычок и канавка» (фанера) и «Язычок и канавка» (OSB).

Я не знаком с термином «Размер для интервала» — в чем его значение?

«Размер для зазора» на обшивке с рейтингом APA, товарными знаками с рейтингом APA Sturd-I-Floor и сайдингом с рейтингом APA указывает на то, что производитель произвел панель с размером немного меньше традиционного номинального размера 2440 мм (96 дюймов) на 1220 мм (48 дюймов). ).Это сделано для обеспечения правильного размещения панелей во время строительства. См. Раздел «Размер промежутка (фанера)» и «Размер промежутка (OSB)». Дополнительные технические сведения см. В разделе «Продукт и товарные знаки».

Как связаны категория характеристик и толщина?

Я хотел бы узнать больше о рейтинге пролета панели и о том, как он связан с толщиной.

Что такое Span Rating на торговой марке APA и почему это важно?

Номинальный пролет обозначает максимальное рекомендованное расстояние между центрами опор в дюймах, на котором панель должна быть размещена так, чтобы ее ось прочности попала на две или более опоры.Фанера: Пролетный рейтинг. OSB: рейтинг пролета

В чем разница между фанерными панелями Exposure 1 и Exterior? Каковы их подходящие применения?

Классификация

Bond относится к влагостойкости клеевого соединения и, следовательно, к структурной целостности панели. См. Классификацию прочности клеевого соединения (фанера) и стойкость к воздействию внешних воздействий (OSB).

Какие основные панели OSB будут доступны в Европе?

Какие основные фанерные панели будут доступны в Европе?

Каковы основные европейские стандарты, о которых мне нужно знать для панелей OSB?

Каковы основные европейские стандарты, о которых мне нужно знать для фанерных панелей?

Типы опалубки для бетонных конструкций

Бетон — один из наиболее широко используемых строительных материалов благодаря своим исключительным свойствам.Однако для создания строительных элементов из бетона его необходимо заливать в специально разработанную форму. Это называется опалубкой или опалубкой.

В опалубке

можно использовать временные или постоянные формы, которые удерживают залитый бетон в определенной форме до тех пор, пока он не затвердеет и не наберет достаточной прочности, чтобы поддерживать себя. Опалубку можно классифицировать по-разному:

Опалубка играет фундаментальную роль в бетонном строительстве. Он должен обладать достаточной прочностью, чтобы выдерживать все нагрузки, возникающие во время литья, и должен сохранять свою форму, пока бетон затвердевает.

Используйте передовой опыт управления строительством для своего проекта.

Какие требования к хорошей опалубке?

Несмотря на то, что существует множество материалов для опалубки, ниже приведены общие характеристики, отвечающие потребностям бетонных конструкций:

Способен выдерживать постоянные и временные нагрузки.
Сохраняет форму с помощью соответствующих подпорок и скоб.
Стыки должны быть герметичными.
Если опалубка съемная, процесс не должен повредить бетон.
Материал многоразового использования.
Максимально легкий.
Материал опалубки не должен коробиться или деформироваться.

При выборе опалубки важно учитывать тип бетона и температуру заливки, поскольку и то, и другое влияет на оказываемое давление. Кроме того, опалубка должна выдерживать нагрузки мокрого и сухого бетона.

Для опалубки требуются такие конструкции, как столбы и стабилизаторы, чтобы избежать смещения во время строительных работ, и это называется ложной опалубкой. Для обеспечения высокого качества работы с бетоном необходимы квалифицированная рабочая сила и надлежащий надзор.

В следующих разделах представлен обзор некоторых распространенных материалов для опалубки.

Деревянная опалубка

Деревянная опалубка была одной из первых, применяемых в строительстве. Он собирается на месте и является наиболее гибким типом, имеющим следующие преимущества:

Простота изготовления и удаления
Легкость, особенно по сравнению с металлической опалубкой
Работоспособен, допускает любую форму, размер и высоту
Экономичен в небольших проектах
Позволяет использовать местную древесину

Однако перед использованием древесины необходимо тщательно проверить ее состояние и убедиться, что в ней нет термитов.Деревянная опалубка также имеет два ограничения, которые необходимо учитывать: у нее короткий срок службы и отнимает много времени в крупных проектах. Как правило, деревянную опалубку рекомендуется использовать при низких затратах на рабочую силу или когда сложные бетонные секции требуют гибкой опалубки.

Опалубка из фанеры

Наряду с древесиной часто используют фанеру. Это промышленный деревянный материал, который доступен в различных размерах и толщинах. В опалубке он в основном используется для обшивки, настилов и опалубки.

Фанерная опалубка имеет такие же свойства, как и деревянная опалубка, в том числе прочность, долговечность и легкий вес.

Металлическая опалубка: сталь и алюминий

Стальная опалубка и стальная фурнитура становятся все более популярными благодаря долгому сроку службы и многократному использованию. Хотя это дорого, стальная опалубка полезна для множества проектов и является жизнеспособным вариантом, когда ожидается много возможностей для повторного использования.

Ниже приведены некоторые из основных характеристик стальной опалубки:

Прочный и долговечный, с долгим сроком службы
Создает гладкую поверхность на бетонных поверхностях
Водонепроницаемый
Уменьшает эффект сотовой структуры в бетоне
Легко устанавливается и демонтируется
Подходит для криволинейных конструкций

Алюминиевая опалубка очень похожа на стальную.Основное отличие в том, что алюминий имеет меньшую плотность, чем сталь, что делает опалубку легче. Алюминий также имеет более низкую прочность, чем сталь, и это необходимо учитывать перед его использованием.

Пластиковая опалубка

Опалубка этого типа собирается из блокировочных панелей или модульных систем, изготовленных из легкого и прочного пластика. Пластиковая опалубка лучше всего подходит для небольших проектов, состоящих из повторяющихся задач, таких как недорогие жилые комплексы.

Пластиковая опалубка легкая, ее можно мыть водой, но при этом она подходит для больших секций и многократного повторного использования.Его главный недостаток — меньшая гибкость по сравнению с деревом, поскольку многие компоненты являются сборными.

Тканевая опалубка

Тканевая опалубка также известна как гибкая опалубка. В этой системе используются легкие и высокопрочные полотна ткани, предназначенные для адаптации к текучести бетона и создания интересных архитектурных форм.

В опалубке этого типа используется меньше бетона, чем в жестких системах, что дает экономию. Это новая технология в опалубочной промышленности, особенно подходящая для конструкций сложной и сложной формы.

Опалубка с фиксатором

Эта опалубка предназначена для того, чтобы оставаться в неподвижном состоянии после схватывания бетона, действуя как осевая и поперечная арматура. Эта опалубка изготавливается на месте из сборных и армированных волокном пластиковых форм. Он в основном используется в опорах и колоннах, а также обеспечивает устойчивость к коррозии и другим видам ущерба окружающей среде.

Другой тип несъемной опалубки — coffor, который можно использовать в любом типе здания:

Он состоит из двух фильтрующих сеток, усиленных ребрами жесткости и соединенных шарнирными соединителями.
Благодаря своей конструкции его можно легко транспортировать с завода на место использования.

Постоянная изоляционная опалубка

Это одна из самых современных систем опалубки, обеспечивающая постоянную изоляцию. Он также может включать термические, акустические свойства, огнестойкость и устойчивость к грызунам. Изоляционные бетонные опалубки (ICF) являются наиболее распространенным типом постоянной изолированной опалубки, при которой бетонные конструкции изолируются полистирольными плитами, которые остаются на месте после затвердевания бетона.

Постоянная изолированная опалубка обеспечивает энергоэффективность и экологичность, способствуя снижению воздействия на окружающую среду со стороны строительного сектора.

Классификация опалубки по элементам конструкции

Помимо классификации по материалам, опалубку также можно классифицировать по поддерживаемым элементам здания:

Опалубка для стен
Балочная опалубка
Опалубка фундамента
Опалубка колонн

Все типы опалубки разработаны в соответствии с конструкцией, которую они поддерживают, и в соответствующих строительных планах указаны материалы и требуемая толщина.

Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Как выбрать материал

Устройство опалубки из фанеры своими руками

Где применяется фанерная опалубка?

Разновидности материала для опалубки

Выбор фанеры для опалубки

Кроме того, при выборе фанеры для установки опалубки своим руками следует обратить внимание на следующие показатели:

Предварительные работы перед монтажом опалубки

Монтаж опалубки

Самостоятельный демонтаж конструкции

Экономичный способ устройства опалубки

Рекомендации по изготовлению фанерной опалубки

Преимущества опалубки из фанеры:

Опалубка из фанеры своими руками – пошаговая инструкция с фото и видео

Основные плюсы использования

Приобретение необходимого материала

Монтаж

Ламинированная фанера

Опалубка из фанеры своими руками, фото, видео

Фанера как материал на опалубку: плюсы

Выбор материалов для изготовления каркаса для заливки раствора своими руками

Советы для покупки фанеры, применяемой для опалубки фундамента:

Изготовление опалубки из фанеры

Процесс удаления конструкции для заливки раствора

Заключение

Опалубка из фанеры своими руками ⋆ Смело строй!

Преимущества

Какую марку выбрать

Как изготовить

Наружный

Стяжка

Общие приемы

Советы по установке

Разборка и хранение

Фанера для опалубки фундамента: водостойкая и ламинированная |

Фанера для опалубки фундамента

Влагостойкая фанера для опалубки фундамента

1. ФК фанера

2. ФСФ фанера.

3. Влагостойкая бакелизированная.

Ламинированная фанера

Виды опалубки фундамента

Съемная опалубка для фундамента

Несъемная опалубка для фундамента

Где купить фанеру для опалубки фундамента?

устройство, укрепление, когда можно снимать

Виды опалубки для ленточного фундамента

Материал для опалубки

Деревянная опалубка

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Опалубка из фанеры

Опалубка из досок

Опалубка с утеплителем на всю глубину

Опалубка с утеплителем в подземной части

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Ошибки, возникающие при монтаже опалубки

Сокращение затрат на изготовление опалубки

Выбор правильной фанеры для бетонной опалубки

Альтернативы бетонной опалубке | For Construction Pros

Кронштейн Rapid Form

Тканевая опалубка

Изолированные бетонные опалубки

Опалубка из фанеры — преимущества, виды и применение

Выбор и определение бетонных опалубочных панелей

Фанера марок

Плита класса I

Структурная плита I Plyform

Специальные текстуры

Допуски фанеры

Предлагаемый способ заказа

особенность фанерной опалубки и пластиковой опалубки

Ничего не найдено для Wp Content Uploads 2012 10 Concrete Forming Designconstruction Guide Pdf

Каковы основные изменения в стандарте сертификации цепочки поставок FSC?

Могут ли EPD, сертифицированные US Underwriters Laboratories, использоваться для оценки экологических характеристик в системе BREEAM?

Отвечает ли фанера APA самой низкой категории (E1) по выделению формальдегида без необходимости дальнейших испытаний?

Можно ли использовать фанеру APA и OSB не в строительстве?

Как приравнять классы использования продукции к классам обслуживания, указанным в Еврокоде 5, для проектирования зданий с использованием деревянных изделий?

Как продукты члена APA учитываются при оценке устойчивости нового строительства или проектов реконструкции?

Что такое «стадия жизненного цикла» и как они связаны с экологической оценкой всего здания?

Как правила основной категории связаны с экологическими декларациями продуктов?
